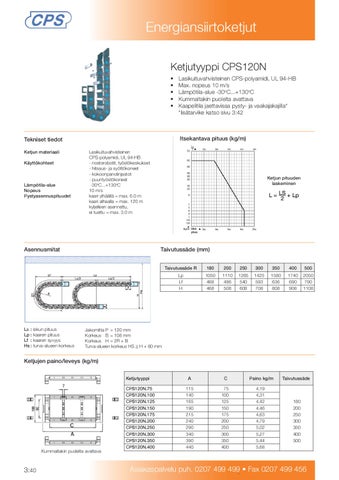

Energiansiirtoketjut Ketjutyyppi CPS120N • • • • •
Itsekantava pituus (kg/m)
Tekniset tiedot Ketjun materiaali Käyttökohteet
Lämpötila-alue Nopeus Pystyasennuspituudet
Lasikuituvahvisteinen CPS-polyamidi, UL 94-HB - nostorobotit, työstökeskukset - hitsaus- ja syöttökoneet - kokoonpanolinjastot - puuntyöstökoneet -30oC...+130oC 10 m/s kaari ylhäällä = max. 6.0 m kaari alhaalla = max. 120 m kyljelleen asennettu, ei tuettu = max. 3.0 m
Asennusmitat
LS : Lp : Lf : Hs :
iskun pituus kaaren pituus kaaren syvyys turva-alueen korkeus
Lasikuituvahvisteinen CPS-polyamidi, UL 94-HB Max. nopeus 10 m/s Lämpötila-alue -30oC...+130oC Kummaltakin puolelta avattava Kaapelitila jaettavissa pysty- ja vaakajakajilla* *lisätarvike katso sivu 3:42
Ketjun pituuden laskeminen
L = LS + Lp 2
Taivutussäde (mm) Taivutussäde R
180
200
250
300
350
400
500
Lp Lf H
1050 468 468
1110 486 508
1265 540 608
1425 593 708
1580 636 808
1740 690 908
2050 790 1108
Jakomitta P = 120 mm Korkeus B = 108 mm Korkeus H = 2R + B Turva-alueen korkeus HS > H + 60 mm
Ketjujen paino/leveys (kg/m) Ketjutyyppi
Kummaltakin puolelta avattava
3:40
CPS120N.75 CPS120N.100 CPS120N.125 CPS120N.150 CPS120N.175 CPS120N.200 CPS120N.250 CPS120N.300 CPS120N.350 CPS120N.400
A
C
Paino kg/m
115 140 165 190 215 240 290 340 390 440
75 100 125 150 175 200 250 300 350 400
4,19 4,31 4,42 4,46 4,63 4,79 5,02 5,27 5,44 5,68
Taivutussäde
180 200 250 300 350 400 500
