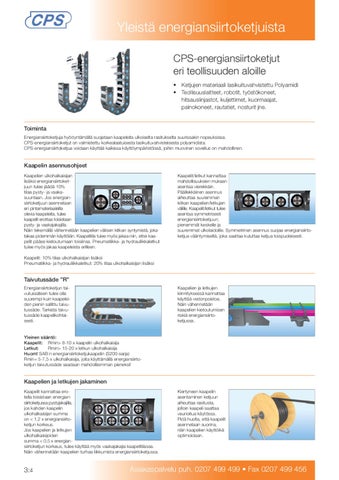

Yleistä energiansiirtoketjuista CPS-energiansiirtoketjut eri teollisuuden aloille • Ketjujen materiaali lasikuituvahvistettu Polyamidi • Teollisuuslaitteet, robotit, työstökoneet, hitsauslinjastot, kuljettimet, kuormaajat, painokoneet, rautatiet, nosturit jne.
Toiminta Energiansiirtoketjuja hyödyntämällä suojataan kaapeleita ulkoiselta rasitukselta suurissakin nopeuksissa. CPS-energiansiirtoketjut on valmistettu korkealaatuisesta lasikuituvahvisteisesta polyamidista. CPS-energiansiirtoketjua voidaan käyttää kaikissa käyttöympäristöissä, joihin muovinen sovellus on mahdollinen.
Kaapelin asennusohjeet Kaapelien ulkohalkaisijan lisäksi energiansiirtoketjuun tulee jäädä 10% tilaa pysty- ja vaakasuuntaan. Jos energiansiirtoketjuun asennetaan eri pintamateriaaleilla olevia kaapeleita, tulee kaapelit erottaa toisistaan pysty- ja vaakajakajilla. Näin tekemällä vähennetään kaapelien välisen kitkan syntymistä, joka takaa pidemmän käyttöiän. Kaapelitila tulee myös jakaa niin, ettei kaapelit pääse kietoutumaan toisiinsa. Pneumatiikka- ja hydrauliikkaletkut tulee myös jakaa kaapeleista erilleen.
Kaapelit/letkut kannattaa mahdollisuuksien mukaan asentaa vierekkäin. Päällekkäinen asennus aiheuttaa suuremman kitkan kaapelien/letkujen välille. Kaapelit/letkut tulee asentaa symmetrisesti energiansiirtoketjuun; pienemmät keskelle ja suuremmat ulkolaidoille. Symmetrinen asennus suojaa energiansiirtoketjua vääntymiseltä, joka saattaa kuluttaa ketjua toispuoleisesti.
Kaapelit: 10% tilaa ulkohalkaisijan lisäksi Pneumatiikka- ja hydrauliikkaletkut: 20% tilaa ulkohalkaisijan lisäksi
Taivutussäde ”R” Energiansiirtoketjun taivutussäteen tulee olla suurempi kuin kaapeleiden pienin sallittu taivutussäde. Tarkista taivutussäde kaapelikohtaisesti.
Kaapelien ja letkujen kiinnityksessä kannattaa käyttää vedonpoistoa. Näin vähennetään kaapelien kietoutumisen riskiä energiansiirtoketjussa.
Yleinen sääntö: Kaapelit: Rmin> 8-10 x kaapelin ulkohalkaisija Letkut: Rmin> 15-20 x letkun ulkohalkaisija Huom! SAB:n energiansiirtoketjukaapelin (S200-sarja) Rmin= 5-7,5 x ulkohalkaisija, joita käyttämällä energiansiirtoketjun taivutussäde saadaan mahdollisimman pieneksi!
Kaapelien ja letkujen jakaminen Kaapelit kannattaa erotella toisistaan energiansiirtoketjussa pystyjakajilla, jos kahden kaapelin ulkohalkaisijan summa on < 1,2 x energiansiirtoketjun korkeus. Jos kaapelien ja letkujen ulkohalkaisijoiden summa < 0,5 x energiansiirtoketjun korkeus, tulee käyttää myös vaakajakajia kaapelitilassa. Näin vähennetään kaapelien turhaa liikkumista energiansiirtoketjussa.
3:4
Kiertyneen kaapelin asentaminen ketjuun aiheuttaa rasitusta, jolloin kaapeli saattaa vaurioitua käytössa. Pidä huolta, että kaapelit asennetaan suorina, näin kaapelien käyttöikä optimoidaan.
