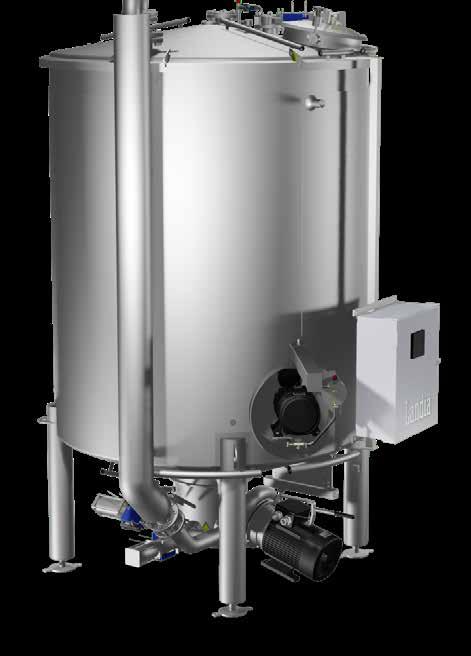

Landia BioChop Hygiejniseringstank
En velafprøvet totalløsning med et solidt og kompakt design.
Hvorfor hygiejnisering?
EU-regler tillader brugen af biprodukter fra fødevareindustrien i biogasanlæg. Det er et krav, at biprodukterne* varmebehandles, eller hygiejniseres, ved 70°C i en time.
Hygiejniserings-processen skal kunne dokumenteres gennem overvågning.
*Partikler skal neddeles til max. 12 mm forud for hygiejniseringsprocessen.
Med Landia BioChop® Hygiejniseringsanlæg sikres det, at disse krav fra EU overholdes, så biprodukter kan anvendes til fremstilling af biogas og senere kan spredes på landbrugsjord uden at overføre sygdomsfremkaldende bakterier og vira til afgrøder og dyr.
Landia BioChop® Hygiejniseringsanlæg har en enkel opbygning med driftssikre komponenter i en høj kvalitet og leveres med en komplet brugervenlig styring for regulering, overvågning og registrering af hygiejniseringsprocessen.
HØJ EFFEKTIVITET
Landia Hygiejniseringsanlæg er udstyret med en chopperpumpe og i mange tilfælde en sidemonteret omrører.
Pumpen har flere formål: ved at cirkulere tankindholdet gennem en dyse skabes omrøring samtidig med at pumpens knivsystem neddeler partikler. Efter endt hygiejniseringsprocess, bruges pumpen til at pumpe tankindholdet videre til reaktortanken.
Ved større tanke understøttes pumpens omrøring af en sidemonteret omrører.
En effektiv omrøring af tankindholdet er med til at sikre optimal varmeoverførsel og så lave batchtider som muligt.
Nedenstående kurver viser et eksempel på effektoverførslen samt opvarmningsforløbet for to 25 m³ tanke der kører to timer forskudt af hinanden. Opvarmningstiden på to timer klares i dette tilfælde med en 90°C fremløbstemperaturen og et varmtvandsflow på 20 m³/h.
Beskrivelse af Hygiejniseringsanlægget
Anlægget består i sin grundform af en rustfri tank og en varmekappe indkapslet af isolering. Derudover også følgende komponenter:
Udluftning
Hygiejniseringstank
Blandeventil
Tømmeventil
Indpumpningsventil
Mandehulsdæksel
PLC-styring (tilvalg)
Sidemonteret omrører
BioChop chopper pumpe
Hygieniseringssekvens
Start
Tanken fyldes
Tanken tømmes
Effektiv styring:
· Styringssystemet sikrer, at hygiejniseringstanken fungerer effektivt med hele biogasanlægget.
· Når tanken er fyldt med medie, starter styringen automatisk omrøring og varmekald via SRO-systemet.
Hygiejnisering ved 70ºC:
· Når tankindholdet når 70ºC, lukkes til- og afgangsventilerne i en time.
· Temperatur, tid og batchnummer registreres af PLC-styringens datalogger for at dokumentere overholdelsen af hygiejniseringens krav.
· Efter en times hygiejnisering ved 70ºC tømmes tanken, og anlægget er klar til næste batch.
Automatisk styring:
· Hele processen styres automatisk af PLC’en.
Fleksibel temperaturstyring:
· BioChop-tanken kan også håndtere medier, der ikke kræver hygiejnisering.
· Tanken kan indstilles til at opvarme substrater til en lavere temperatur med kortere opholdstid.
· Dette er fordelagtigt for mindre reaktorer, hvor man ønsker at undgå store temperatursvingninger eller for at forbedre mediets blandbarhed og håndterbarhed.
Option – CIP-system
I nogle tilfælde kan det være nødvendigt med regelmæssig indvendig rengøring af tanken. Det kan være hvis indholdet har tendens til at brænde fast på tankens indervæg, hvilket kan lede til forlængede batch-tider.
Ved sådanne tilfælde kan anlægget leveres med et selvrensende CIP- system.
Anbefalet af tilfredse kunder
I maj 2018 leverede Landia to 8m3 syrefaste hygiejniseringstanke til Nature Energy i Korskro. Hver tank blev også leveret med en syrefaste pumpe og sidemonteret mixer, begge udstyret med specielle Viton tætninger for at frem-tidssikre enheden til flest mulige medier.
Indledningsvis blev de brugt til hygiejnisering af slagteriaffald, men er sidenhen også blevet anvendt til blandt andet moderlud og organisk husholdningsaffald. Dette gjorde, at denne opsætning hurtigt kom til sin ret.
Tankene blev bestilt med tilhørende styring, hvilket sikrede at hygiejniseringsmodulet fra første dag kunne overholde myndighedernes lovkrav samtidig med at systemet var let integrerebar i anlæggets SCADAsystem.
Nature Energy i Korskro har fået hygiejniseringstankene til at opnå deres fulde potentiale i forhold opvarmningstiden, som både er hurtig, effektiv og lidt udover det sædvanlige.Dette opnår de ved, at kører 130°C varm olie igennem varmekappen fremfor vand der traditionelle anvendes.
Med det varme olie og et flow i kappen på omkring 9 m3/h opvarmes substratet fra 25 til 70°C på under 50 minutter. Mixeren og pumpen generer så kraftig cirkulation i tanken, at varmen overføres uden at mediet brænder fast på tankindervæggen.
Vaarst-Fjellerad Biogasanlæg, DK
I november 2012 blev en Landia BioChop Pasteuriseringstank leveret til Vaarst-Fjellerad Biogas. Formålet var at sætte anlægget i stand til at modtage og pasteurisere kategori 3 bi-produkter såsom affald fra slagterier. BioChop tanken var fuldt udstyret med pumpe, mixer og styreskab.
I 2018 blev soft- og hardware opgraderet til at kommunikere med fabrikkens samlede SCADA-system. Tanken har efterhånden været i drift i næsten 8 år, og ejeren, i dag Nature Energy, er stadig meget tilfreds med tanken og dens ydeevne. Fabrikschefen siger, at de har en tendens til at glemme tanken, da den sjældent udløste nogen alarmer og bare blev ved med at køre 24/7. Slitaget har været meget lidt og processen meget stabil.
Data fra SCADA-systemet viser, at tanken ved normal drift kan behandle 7 batches om dagen svarende til mere end 50 m³. Varmetilførslen er 77°C og udløbet var 64°C samtidig, da temperaturen på tanken sagde 63°C, flow ukendt. Pumpen tømmer tanken i en buffertank, som tilfører rådnetankene med et jævnt flow.
Kunden bestilte en ekstra tank til at udvide deres evne til at behandle organisk husholdningsaffald. Derfor leveres tanken i AISI316 i alle materialer i kontakt med underlaget. Begge tanke fungerer som forventet på trods af den ret lave varmeforsyning.
Glenfarg Pasteurisers, UK
I 2010 leverede Landia to 2,5 m³ pasteuriseringstanke med tilhørende pumper og sensorer. Kontrolsystemerne blev fremstillet af andre.
I 2016 blev to nye 8 m³ pasteuriseringstanke leveret for at øge kapaciteten. Omfanget inkluderede to nye tanke, en ny pumpe (den anden fra en nedlagt tank), sensorer og to nye propelblandere.
I juli 2017 leverede og installerede Landia et nyt kontrolsystem til de nye tanke. Systemet gik live i oktober 2017.
Med fjernadgang via WiFi eller mobilnetværk kan kontrolsystemerne tilgås globalt. Funktioner inkluderer kontrol, status- og alarmovervågning, samt datalogning.
Systemet sikrer opvarmning til over 70 grader i mindst 1 time, i overensstemmelse med ABPRkrav. Glenfarg opnår 8 batcher pr. tank pr. dag med en samlet batchtid på 3 timer.
Denne case viser Landia's evne til at levere effektive og pålidelige pasteuriseringssystemer, der opfylder både kapacitets- og reguleringskrav.
