RASCHIATORE Igienico
Raschiatore igienico per nastro trasportatorer
Mantieni più pulita, più sicura e più efficiente la tua linea di produzione!
Nella produzione alimentare, ogni superficie è importante!
I nuovi raschiatori igienici per nastri trasportatori di NGI sono l’unica soluzione sul mercato progettata per eliminare i residui e preservare la catena igienica.
Scopri i nostri raschiatori igienici con meccanismo a sgancio rapido per un facile accesso al nastro. Goditi una pulizia migliorata, una maggiore sicurezza alimentare e una qualità del prodotto superiore per una produzione senza interruzioni.
Il nostro raschiatore igienico è la soluzione ideale per garantire pulizia e sicurezza nel tuo ambiente di lavorazione alimentare.
Progettato con funzionalità avanzate e massima attenzione all’igiene, questo strumento innovativo elimina il rischio di contaminazione e massimizza l’efficienza.
Grazie al suo design all’avanguardia e al focus sulla conformità, il nostro raschiatore igienico si distingue.
La sua struttura innovativa riduce al minimo la proliferazione batterica, garantendo sempre i più alti standard di igiene.
Meccanismo a sgancio rapido che consente un accesso veloce al nastro e semplifica l’installazione e la rimozione.
Assicura una pulizia efficace su tutta la superficie del nastro, garantendo la sicurezza alimentare e la qualità del prodotto.
Riduce il riporto e la crescita batterica.
Garantisce una linea di produzione più pulita, sicura ed efficiente.
Vai su ngi-global.com/it/linee-pulite-risultati-chiari/ per vedere il video del nostro raschiatore in azione.

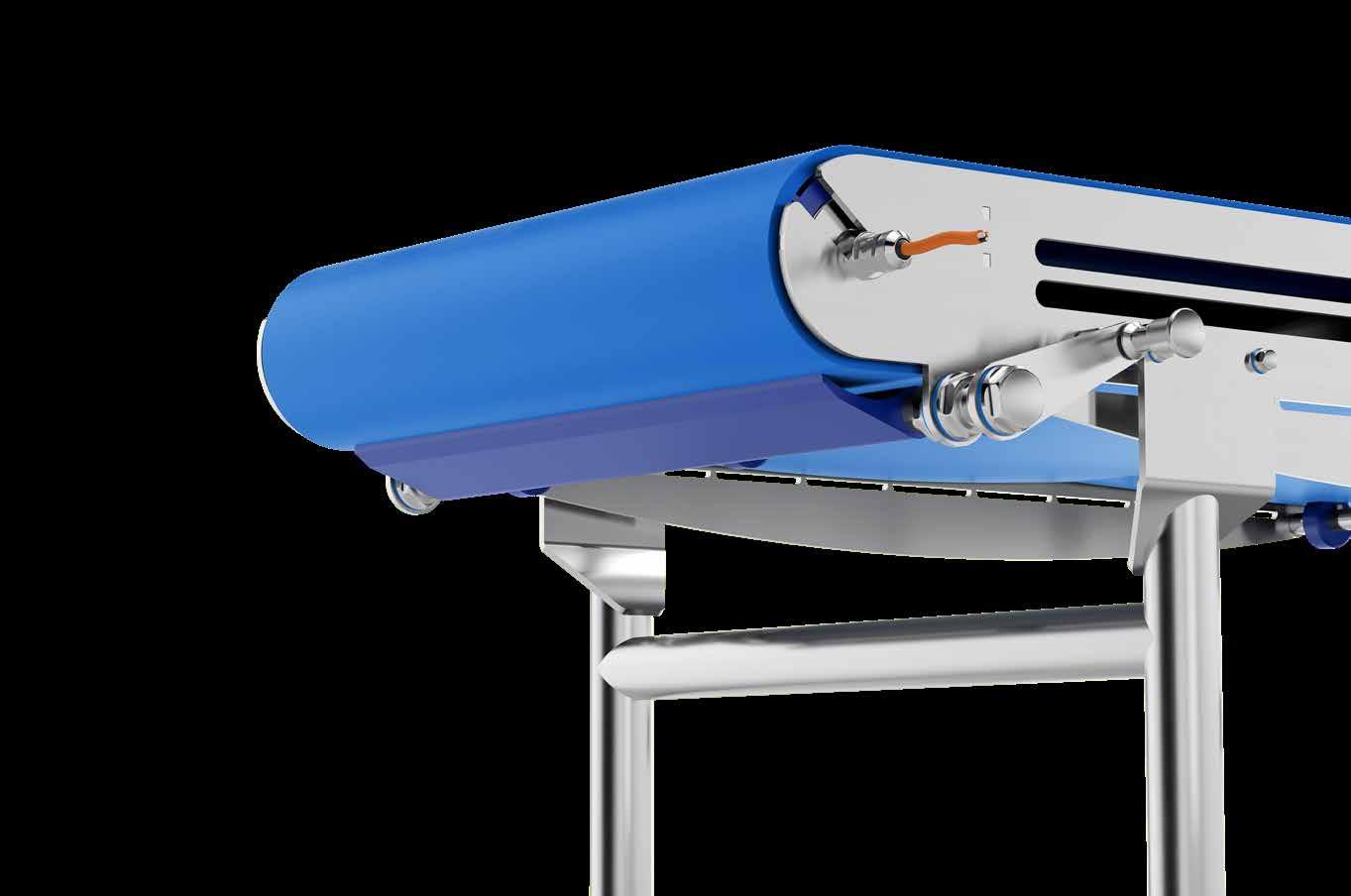

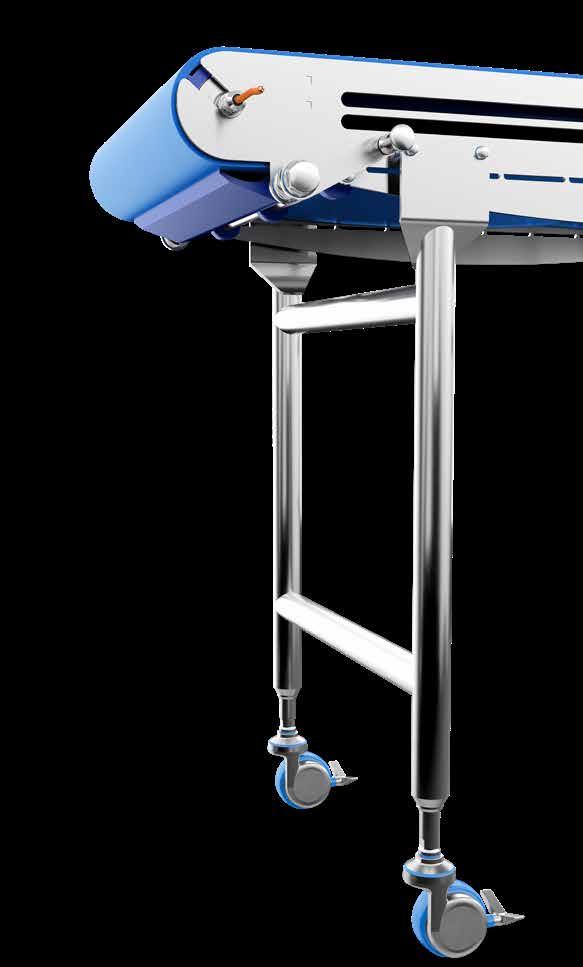

Raschiatore igienico per nastro trasportatore
Il nostro raschiatore igienico offre configurazioni versatili per un’integrazione senza problemi con qualsiasi sistema di trasporto.
Descrizioni degli elementi
Tipo di raschiatore:
• SBNX: Lama raschiante igienica
• SBIX: Lama raschiante igienica con braccio di sgancio interno
• SBOX: Lama raschiante igienica con braccio di sgancio esterno
• SBCX: Lama raschiante igienica con contrappeso
• SBPX: Lama raschiante igienica con pistone
• SBAPX: Lama raschiante igienica con pistone regolabile
Montaggio e regolazione:
• C: Montaggio concentrico
• Vuoto: Utilizzo di dado eccentrico per il montaggio
• B: Staffe senza sgancio rapido
• Q: Staffe con sgancio rapido
Orientamento:
• LH: Orientato a sinistra
• RH: Orientato a destra
Larghezza della lama raschiante:
• Distanza dalla linea centrale del tubo fino alla fine della lama, misurata in millimetri.
Dimensione della lama raschiante:
• Dimensione della lama in millimetri.
Lunghezza del tubo raschiante:
• Lunghezza totale del tubo raschiante in millimetri.
Dimensione del tubo raschiante:
• Dimensioni del tubo raschiante, ad esempio Ø25,4 x 1,6.
Conf. 1: Rilascio manuale semplice con pressione regolabile - Modello SBNX
Certificato igienico
Ridotto pulizia
Ridotto acqua
Materiale:
• Composizione del materiale, ad esempio Blu PUR.
Lunghezza in eccesso del tubo raschiante sul lato sinistro:
• Lunghezza extra del tubo sul lato sinistro, indicata come L_“x” (dove “x” è la lunghezza in mm).
Note:
• Tutte le larghezze e le lunghezze sono espresse in millimetri (mm).
• tubi raschiatori devono essere prodotti con una lunghezza che garantisca 1 mm di gioco per un corretto montaggio.
Esempio:
SBAPX-B-LH-650-80-823-Ø25.4x1.6-Blue PUR-L_100-R_100
• SBAPX: Lama raschiante igienica con pistone regolabile
• B: Staffe senza sgancio rapido
• LH: Orientamento a sinistra
• 650: Larghezza della lama raschiante (mm)
• 80: Dimensione della lama raschiante (mm)
• 823: Lunghezza del tubo raschiante (mm)
• Ø25,4x1,6: Dimensione del tubo raschiante
• Blu PUR: Materiale
• L_100-R_100: Lunghezze in eccesso del tubo a sinistra (100 mm) e a destra (100 mm)
Questa convenzione di denominazione garantisce precisione e facilità di identificazione per le varie configurazioni di raschiatori.
Config. 2: Sblocco manuale ad angolo con pressione regolabile - Modello SBIX
5:
Config. 3: Sblocco manuale regolabile ad angolo con pressione esterna regolabile - Modello SBOX
Raschiatore igienico per nastro trasportatore
Sistema di denominazione dei raschiatori
Il sistema di denominazione dei raschiatori è progettato per identificare in modo chiaro e sistematico le caratteristiche principali di ciascun raschiatore.
Il nome completo di un raschiatore è composto da elementi separati da un trattino (“-”), dove ogni elemento descrive un attributo specifico.
Esempio:
SBAPX-B-LH-650-80-823-Ø25.4x1.6-Blue PUR-L_100-R_100
• SBAPX: Lama raschiante igienica con pistone regolabile
• B: Staffe senza sgancio rapido
• LH: Orientamento a sinistra
• 650: Larghezza della lama raschiante (mm)
• 80: Dimensione della lama raschiante (mm)
• 823: Lunghezza del tubo raschiante (mm)
• Ø25.4x1.6: Dimensione del tubo raschiante
• Blue PUR: Materiale
• L_100-R_100: Lunghezze in eccesso del tubo sul lato sinistro (100 mm) e sul lato destro (100 mm).
Questa convenzione di denominazione garantisce precisione e facilità di identificazione per le varie configurazioni di raschiatori.
Config. 6:
Formato di denominazione: [Tipo di raschiatore] - [Montaggio e regolazione] - [Orientamento] - [Larghezza della lama raschiante] - [Dimensione della lama raschiante] - [Lunghezza del tubo raschiante] - [Dimensione del tubo raschiante] - [Materiale] - [Lunghezza in eccesso del tubo sul lato sinistro].
Il nostro raschiatore igienico SBPX è

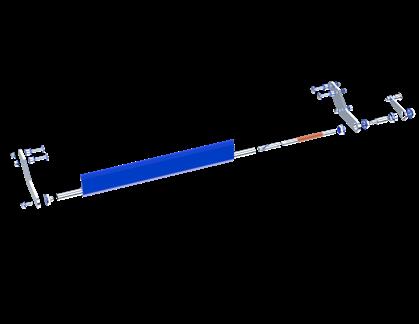

Supporto eccentrico dell’asse con boccola scorrevole Ogni modello viene fornito con gli accessori di montaggio inclusi, ad eccezione del braccio di sgancio, che è venduto separatamente come accessorio aggiuntivo.
