Innowacja w dziedzinie produktów
Innowacje NGI – zrównoważone działanie
Innowacje pod kątem przyszłości
Inwestycje w badania i rozwój
Stal nierdzewna
– Materiały nadające się do recyklingu 80% naszych produktów można poddać recyklingowi. Pracujemy nad tym, aby ten odsetek był jeszcze wyższy.
Uszczelki higieniczne
– Oszczędność zasobów
Łatwy dostęp w celu czyszczenia i redukcja zużycia wody.
Wysoka jakość – Dłuższy okres eksploatacji
Nasze produkty wyróżniają się bardzo wysoką jakością, co oznacza, że mają dłuższy okres eksploatacji niż inne porównywalne komponenty.
Konstrukcja zapewniająca wysoki poziom higieny – Ochrona konsumentów
Dbamy o to, aby produkty nie stwarzały zagrożenia higienicznego. Dlatego wdrażamy innowacje i nie idziemy na kompromisy w dziedzinie projektowania.
Certyfikowane higieniczne
oprawy łożysk

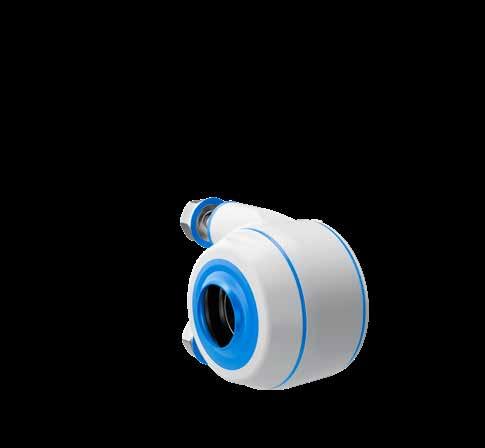

Oprawy łożysk
Innowacyjne i niezawodne
Zapewniamy optymalne rozwiązanie dla Twojego zastosowania
Nowe oprawy łożysk NGI są zaprojektowane zgodnie z zasadami i wytycznymi EHEDG, 3-A i USDA oraz zostały stworzone specjalnie z myślą o zminimalizowaniu ryzyka zanieczyszczenia i zwiększeniu bezpieczeństwa żywności.

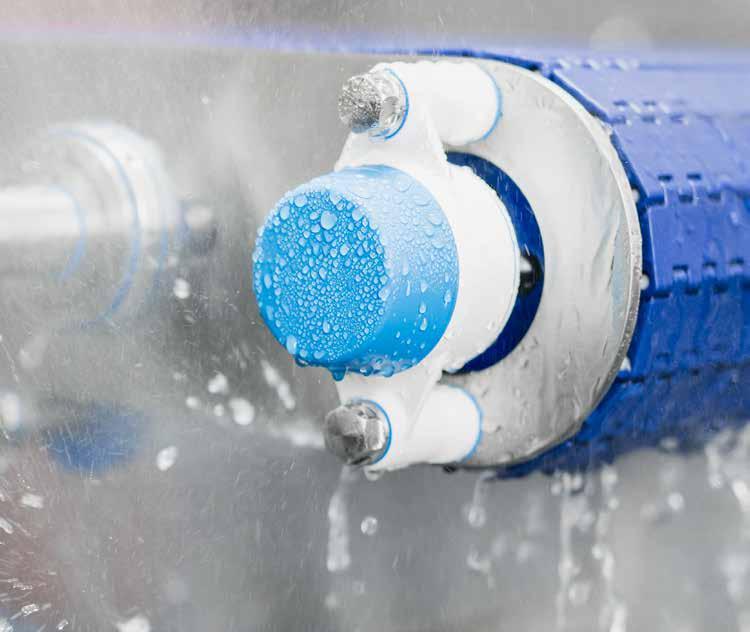

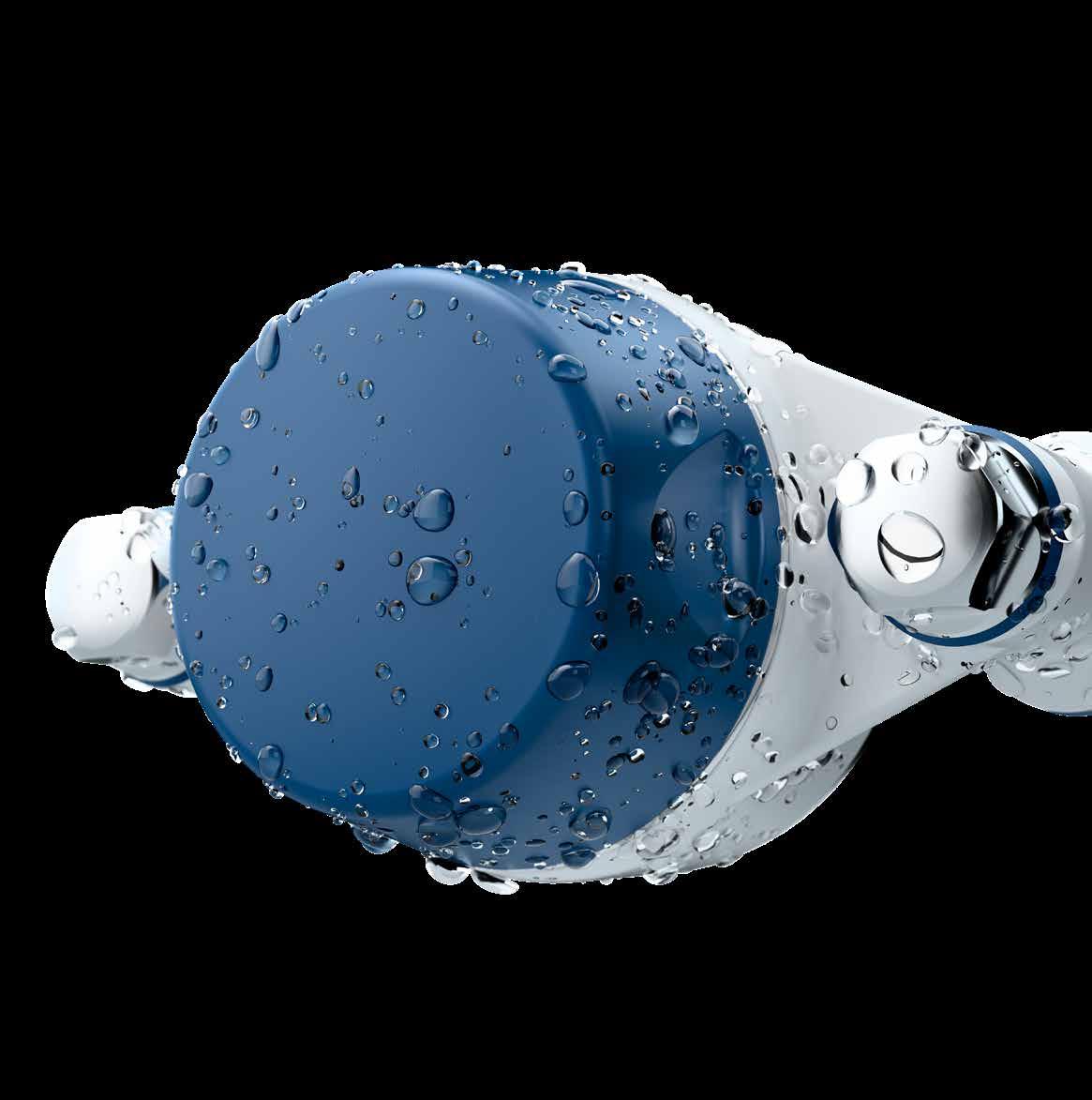

Oprawa łożyska posiada opatentowaną wodoodporną obudowę, która uszczelnia łożysko, blokując brud bakterie oraz przedłużając żywotność łożyska. Łożyska są nasmarowane na cały okres eksploatacji, co eliminuje ryzyko rozprzestrzeniania się zanieczyszczonego smaru podczas czyszczenia pod wysokim ciśnieniem.

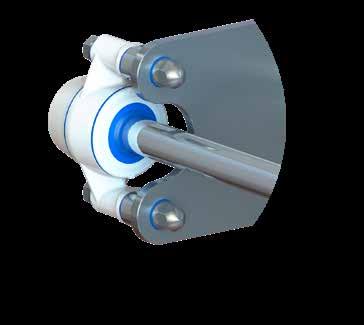

Wał jest wkładany do oprawy łożyska z wykorzystaniem nowej, przełomowej opatentowanej konstrukcji, która umożliwia wodoszczelne uszczelnienie wału przy niewspółosiowości przekraczającej 3 stopnie.
Instalacja Plug&Play
Zwiększone bezpieczeństwo żywności
Kompletna higieniczna konstrukcja minimalizująca ryzyko zanieczyszczenia
Redukcja zużycia energii oraz minimalizacja zużycia wody i detergentów czyszczących
Zmniejszenie kosztów eksploatacji i konserwacji
Wejdź na stronę https://ngi-global.com/pl/produkty/oprawy-lozysk/ aby przeczytać więcej zapoznać się z naszą ofertą produktów.
Innovation by NGI
Opinia
“Działamy w branży przetwórstwa spożywczego, w której higiena i warunki sanitarne mają kluczowe znaczenie. Wysokiej jakości produkty NGI zapewniają naszym klientom możliwość prostego czyszczenia, obniżenie kosztów konserwacji i wysoką trwałość.
Właśnie tego oczekują klienci z branży przetwórstwa żywności.”
Ulrich Krümpelmann
International Sales Manager, Alco-food-machines GmbH & Co. KG, Germany
Zyskaj przewagę
konkurencyjną dzięki higienicznym komponentom
Higieniczny standard sprzętu produkcyjnego stanowi kluczowy parametr konkurencyjny i ma olbrzymie znaczenie przy pozyskiwaniu zamówień lub uzyskiwaniu autoryzacji jako nowy dostawca.
Zeskanuj poniższy kod QR i obejrzyj film o firmie Alcofood-machines. W filmie
Ulrich Krümpelmann wyjaśnia, w jaki sposób element urządzenia do przetwarzania żywności może podnieść konkurencyjność.
Wybierz higieniczne komponenty NGI ze względu na ich unikatowe cechy
Przeprowadziliśmy wywiad z jednym z naszych włoskich klientów, aby dowiedzieć się więcej o tym, jak nasi odbiorcy stawiają czoła aktualnym wyzwaniom w zakresie bezpieczeństwa żywności i podnoszenia poziomu higieny. Firma MORC2 produkuje maszyny oraz przenośniki.
Zeskanuj poniższy kod QR, aby zapoznać się z historią zastosowania naszego sprzętu w firmie MORC2.
Opinia
“Oprawy łożyskowe NGI wybraliśmy głównie ze względu na ich cechy, takie jak dobra jakość materiałów, wytrzymałość i stabilność. Inną ważną zaletą jest to, że nie wymagają one smarowania. Ma to kluczowe znaczenie dla minimalizacji ryzyka zanieczyszczenia maszyn.
Firma NGI jest wiarygodnym partnerem w kwestii cen i wydajności produktów”.
Lucia Ulinici MORC2 s.r.l. Italy
Inwestycja się opłaca
Higieniczne rozwiązania pozwalają zaoszczędzić pieniądze
Poniżej podajemy konserwatywny przykład zwrotu z inwestycji przy zastosowaniu bezsmarowych opraw łożyskowych NGI w porównaniu z oprawami smarowanymi, przy dodatkowym koszcie w wysokości 20 euro na oprawę dla 400 jednostek i przy smarowaniu co dwa tygodnie.
Warto pamiętać, że dodatkowy koszt jest zwykle wyższy niż 20 euro, a większość użytkowników smaruje oprawy częściej niż co dwa tygodnie.
Inwestycja
Zrównoważony rozwój i zmniejszenie ryzyka awarii łożysk
• 2/3 uszkodzeń łożysk jest spowodowanych brakiem smarowania lub niedostatecznym smarowaniem. Łożyska NGI są bezsmarowe, a zatem ryzyko awarii jest znacznie niższe.
• Higieniczna konstrukcja przyczynia się do zmniejszenia zużycia wody i detergentów w procesie czyszczenia, zmniejszając tym samym wpływ na środowisko.
• Bezsmarowe łożyska eliminują problem przedostawania się smaru z łożyska do instalacji ściekowej i do środowiska produkcyjnego.
Zwrot z inwestycji (ROI)
Lokalna obecność
Regionalni Menedżerowie
Sprzedaży
Konsultanci zajmujący
się konkretnym sektorem rynku
klienta
Zapraszamy do innowacji
Inwestycja w dzielenie się wiedzą
Zyskaj przewagę konkurencyjną dzięki higienicznym komponentom
Firma NGI urosła do rangi światowego lidera na rynku komponentów higienicznych dzięki stałemu wysokiemu zaangażowaniu w działalność i potrzeby naszych klientów.
Nasz doskonały wgląd w różne sektory przemysłu maszynowego i przetwórstwa spożywczego sprawia, że jesteśmy partnerem o wartości dodanej, z naciskiem na doradztwo i dzielenie się wiedzą.
Obecnie NGI jest reprezentowane w ponad 50 krajach i szybko się rozwija. Jako klient NGI zawsze będziesz mieć możliwość porozmawiać z konsultantem w danym kraju, który posługuje się lokalnym językiem.
Chcesz, abyśmy obliczyli Twoje oszczędności?
Skontaktuj się z nami, jeśli chcesz otrzymać bezpłatny egzemplarz próbny lub chcesz, abyśmy pomogli obliczyć Twoje oszczędności!
Certyfikowane higieniczne oprawy
łożysk
Certyfikat
Najkrótszy
Jedyne opatentowane oprawy łożysk na świecie o higienicznej konstrukcji zgodne z normami ehedg, 3-a i usda, które umożliwiają łatwy dostęp do czyszczenia pod każdym kątem.
Oprawy łożysk zapewniają opatentowane wodoodporne uszczelnienie pozwalające na trzystopniową niewspółosiowość oraz mogą być wyposażone w łożyska ceramiczne o wysokiej wydajności, nasmarowane na cały okres eksploatacji, o 4–8 razy większej żywotności
Rozwiązanie
- seria XB - Wejdź na stronę

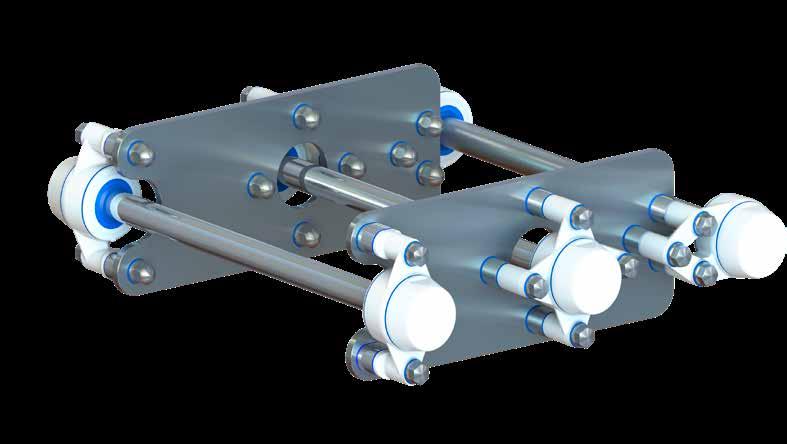

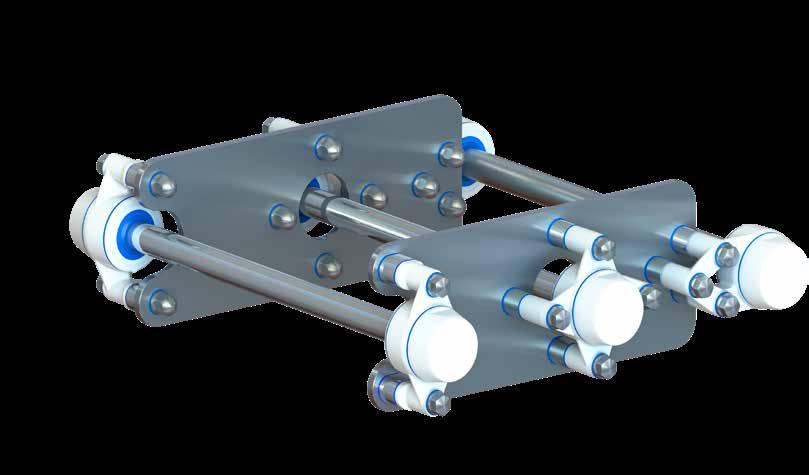

Certyfikowane higieniczne obudowy łożyskowe
z przekładkami
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody

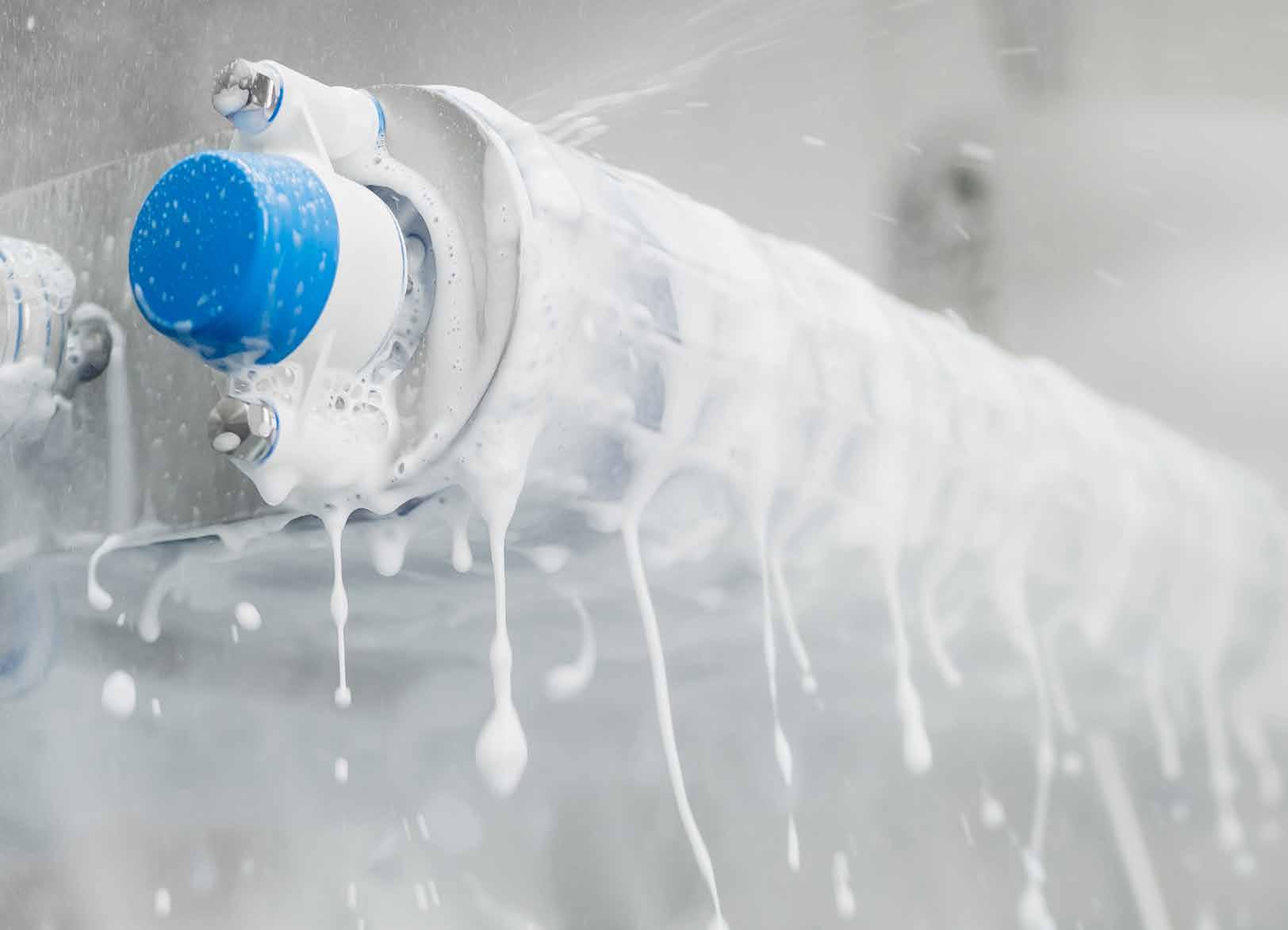

Łatwe czyszczenie pod każdym kątem

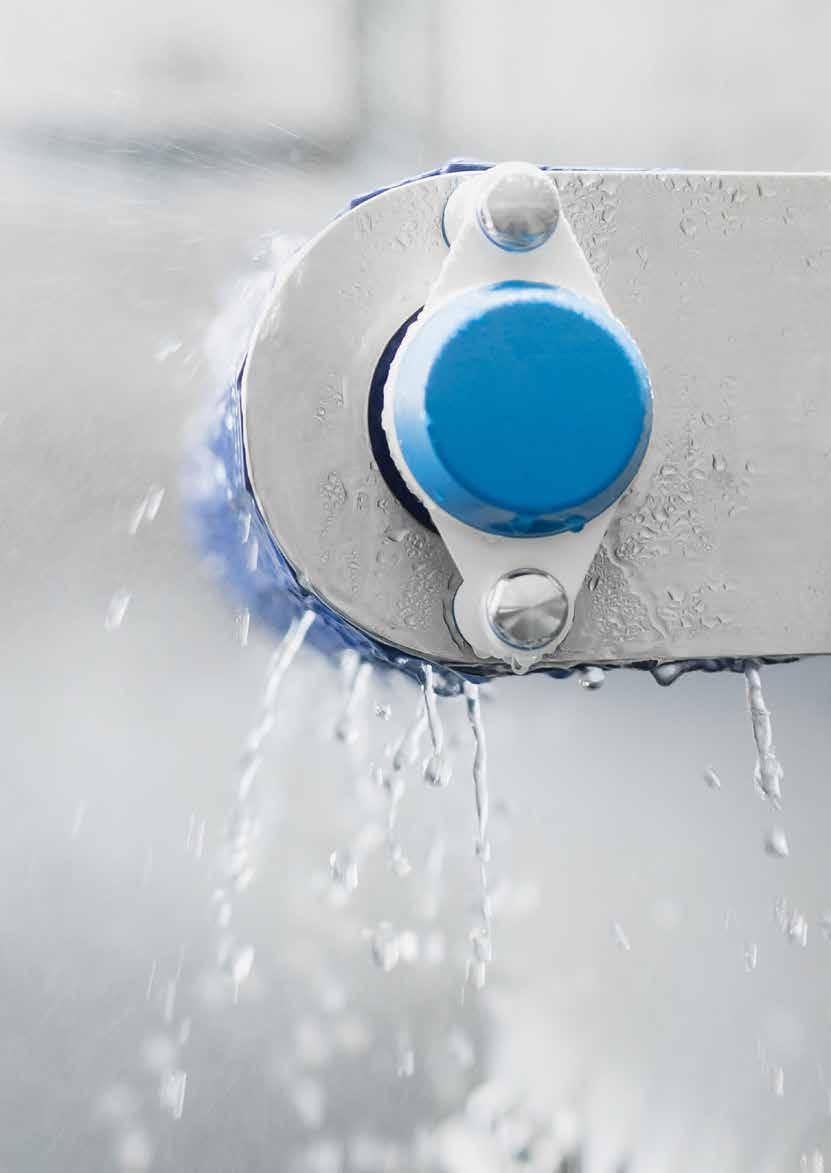

Firma NGI stworzyła obudowę łożyska, która jest niezwykle łatwa w czyszczeniu pod każdym kątem, ponieważ woda może łatwo dotrzeć do wszystkich powierzchni. Wszystkie przejścia i połączenia pomiędzy materiałami są higienicznie uszczelnione za pomocą niebieskich uszczelek.

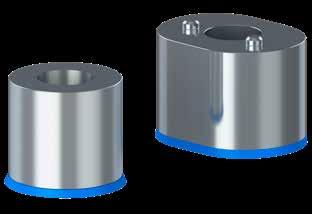

Higieniczne przekładki
Dzięki poświęceniu dużej uwagi higienicznej konstrukcji, obudowę łożyska można czyścić za wałem i dookoła niego, a ponadto firma NGI oferuje higieniczne przekładki zwiększające odległość od maszyn i sprzętu do ponad 2,5 cm, zgodnie z zaleceniami USDA.
Instalacja
Instalacja jest łatwa i umożliwia zastosowanie standardowej procedury, jednak ponieważ łożysko można obracać w obudowie, a pokrywy można wymieniać, obudowa łożyska firmy NGI jest o wiele bardziej elastyczna i może być montowana na więcej sposobów niż tradycyjne obudowy.
Innovation by NGI
Certyfikowane higieniczne oprawy łożysk
NGI jest jedynym na świecie producentem certyfikowanych higienicznych opraw łożysk zaprojektowanych zgodnie z normami EHEDG, 3 A i USDA. Grupa produktów składa się z pięciu różnych typów opraw łożysk wyposażonych w ceramiczne lub standardowe łożyska ze stali nierdzewnej. Korpusy łożyskowe są zaprojektowane zgodnie z normą ISO3228_2013 pasują do łożysk z wkładkami, które spełniają wymagania normy ISO9628_2006. Dotyczy to również wymiarów zewnętrznych i dlatego jest to doskonały zamiennik mniej higienicznych rozwiązań.
Wybierając zoptymalizowane oprawy łożysk firmy NGI dla ceramicznych łożysk kulkowych, możesz osiągnąć optymalną jakość, wytrzymałość i stabilność. Oprawy łożysk nie wymagają smarowania, co minimalizuje potrzebę konserwacji i używania smarów, a tym samym ogranicza ryzyko zanieczyszczenia produktu. Nasze obudowy łożysk posiadają certyfikat IP69K.

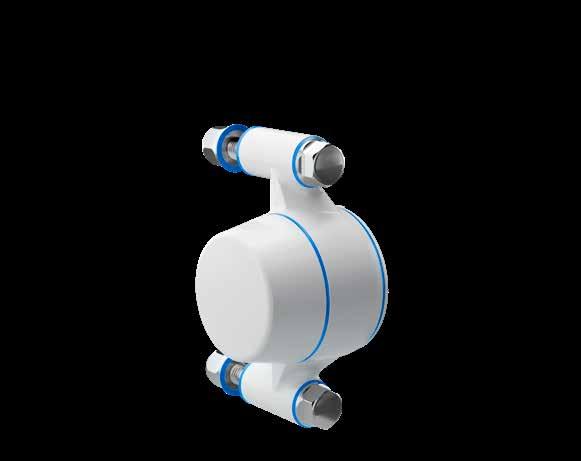

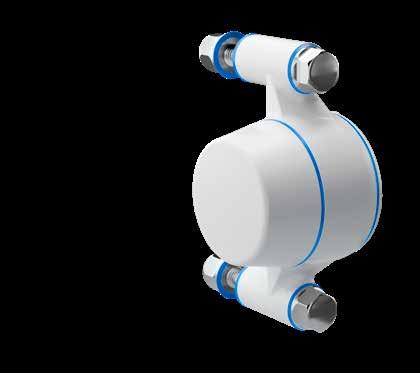

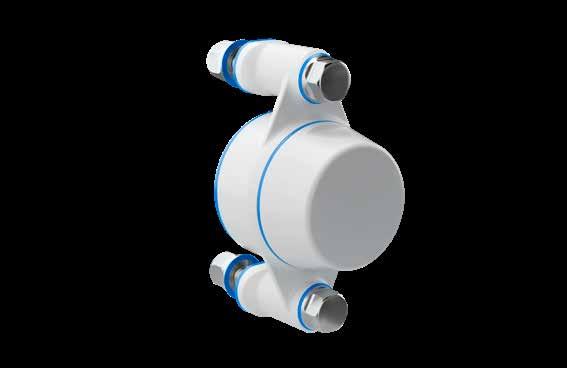

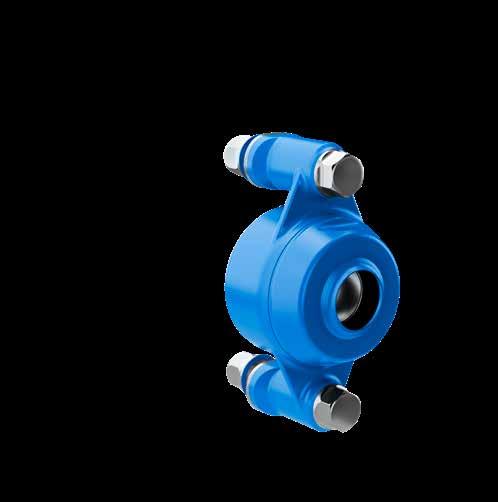

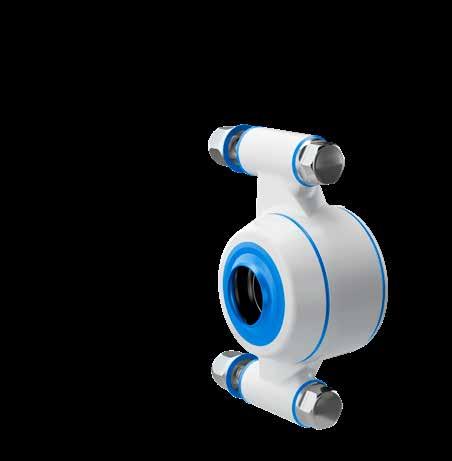

XB2FC
Specjalne właściwości

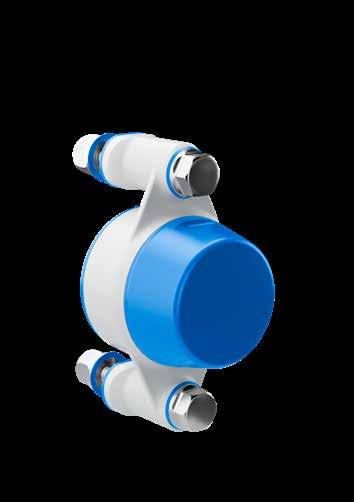

- Dwuotworowa kołnierzowa oprawa łożyska
- Montowane równolegle do kierunku wału
- Średnica wału 20–40 mm
- Wyposażone w certyfikowane higieniczne nakrętki i śruby
XB3FC
Specjalne właściwości
- Trzyotworowa kołnierzowa oprawa łożyska
- Montowane równolegle do kierunku wału
- Średnica wału 20–30 mm
- Wyposażone w certyfikowane higieniczne nakrętki i śruby

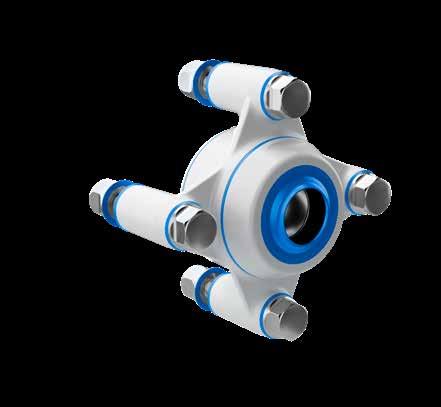

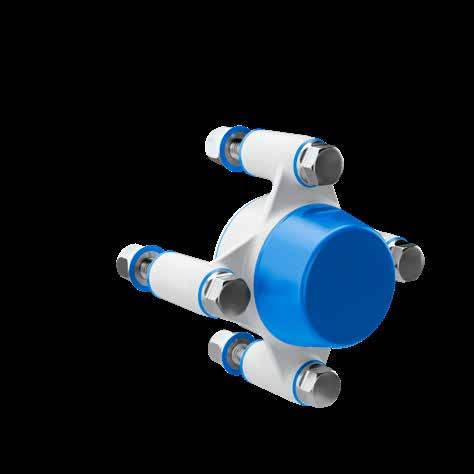

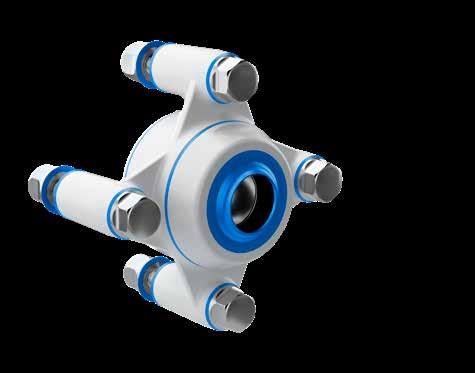

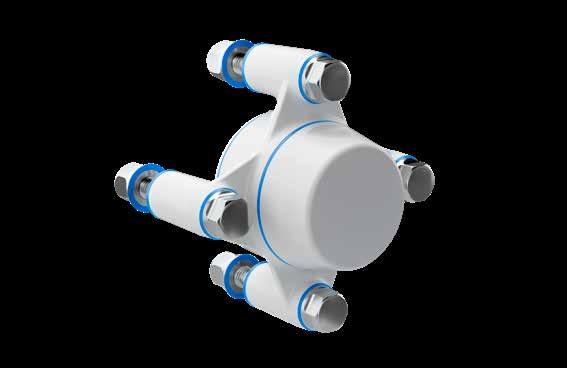

XB4FC
Specjalne właściwości
- Czterootworowa kołnierzowa oprawa łożyska
- Montowane równolegle do kierunku wału
- Średnica wału 20–40 mm
- Wyposażone w certyfikowane higieniczne nakrętki i śruby
Właściwości grupy produktów
• Łatwy dostęp do czyszczenia pod każdym kątem
• Elastyczny montaż – umożliwia kompensację początkowej niewspółosiowości
• W zestawie znajdują się standardowe śruby nakrętki higieniczne. Inne rozmiary dostępne na życzenie.
• Zakres temperatur: od -20°C do +110°C (w zależności od wkładki). Uszczelki NBR wytrzymują 85°C w trybie ciągłym, 110°C krótkoterminowo. Dostępny opcjonalny smar do zastosowania przy -68°C.
• Unikalny opatentowany system uszczelnień, wodoszczelny przy niewspółosiowości nawet powyżej 3°
• Produkowane z wytrzymałego Grilamidu ze współformowanymi uszczelkami TPS zatwierdzonymi przez FDA
• Wyposażone w łożysko ze stali nierdzewnej lub ceramiczne.
• Łożyska zgodne z normą ISO 9628:2006. Obudowy łożysk zgodne z normą ISO 3228:2013.
• Oprawa jest w stanie wytrzymać takie samo dynamiczne i statyczne obciążenie promieniowe jak łożyska z wkładką
• Obudowa wykonana z Grilamidu, wysokowytrzymałego PA12 o wysokiej wydajności i zoptymalizowana pod kątem wykrywania w przemyśle spożywczym farmaceutycznym
• Odpowiednie do większych lub zmiennych obciążeń osiowych w zależności od sposobu mocowania na wale
• Więcej informacji na temat nośności można znaleźć na karcie katalogowej łożyska, lub kontaktując się z NGI

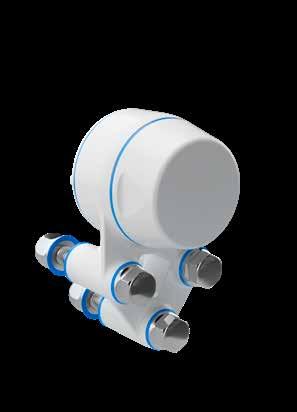

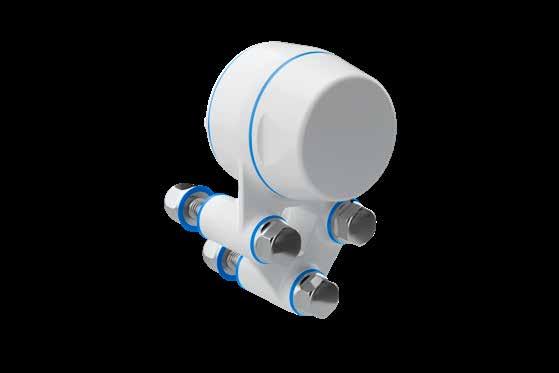

XBPBC
Specjalne właściwości
- Oprawa łożyska ślizgowego dzielonego
- Zamontowana prostopadle do kierunku wału
- Średnica wału 20–35 mm
- Wyposażone w certyfikowane higieniczne nakrętki i śruby
XBTBC
Specjalne właściwości
- Oprawa łożyska z gwintowaną podstawą
- Zamontowana prostopadle do kierunku wału
- Średnica wału 25 mm
- Wyposażona w certyfikowaną higieniczną śrubę
W niniejszej deklaracji zgodności wymieniono wszystkie dyrektywy i normy przestrzegane przez NGI. Gwarantuje to, że produkty NGI są zawsze zgodne z aktualnie obowiązującymi wymogami.
Certyfikowane higieniczne oprawy łożysk - XB2FC
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody
Certyfikowane higieniczne oprawy łożysk - XB2FC
Opatentowany wzór dwuotworowej kołnierzowej oprawy łożyska XB2FC to optymalny wybór do maszyn i urządzeń, które muszą spełniać rygorystyczne wymogi w zakresie higieny.
Oprawa łożyska XB2FC jest montowana równolegle do kierunku wału
XB2FC to model zaprojektowany w celu zapewnienia łatwego dostępu do czyszczenia pod każdym kątem, wyposażony w higieniczne nakrętki śruby NGI zapewniające najwyższy poziom bezpieczeństwa w zakresie higieny.
Typ łożyska
Materiał kulek łożyskowych Średnica
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Powyższe łożysko to najpopularniejszy typ – wersja ze stali nierdzewnej ze śrubami. W ofercie mamy jednak aż cztery typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne ze śrubami lub z kołnierzem blokującym. Zapraszamy do zapoznania się z pełnym asortymentem naszych łożysk na str. 28.
Rozmiar A [mm]
rednica wału D [mm]
Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk
[Otwarta mała] A2
[Otwarta średnia] A2
[Zamknięta średnia] A2
[Zamknięta duża] A2
produktu kod koloru - patrz poniżej
Łożysko można zamówić ze śrubami z atestem higienicznym. Zapraszamy do zapoznania się z pełnym asortymentem naszych śrubami na str. 29.
Koloru Kod koloru Kod koloru oprawa łożyska

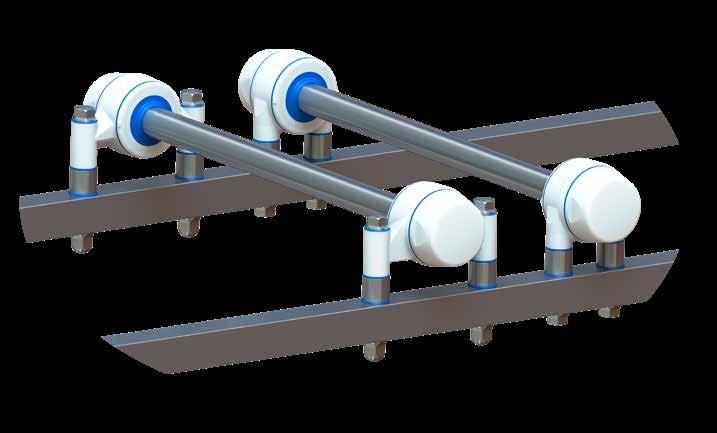

* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą h9, najlepiej niższą. Kąt niewspółosiowości = +/-3 °
Oprawy łożysk Pokrywa
PRZÓD TYŁ
Certyfikowane higieniczne
łożysk - XB3FC
Opatentowany wzór trzyotworowej kołnierzowej oprawy łożyska XB3FC to optymalny wybór do maszyn i urządzeń, które muszą spełniać rygorystyczne wymogi w zakresie higieny.
Oprawa łożyska XB3FC jest montowana równolegle do kierunku wału.
XB3FC to model zaprojektowany w celu zapewnienia łatwego dostępu do czyszczenia pod każdym kątem, wyposażony w higieniczne nakrętki i śruby NGI zapewniające najwyższy poziom bezpieczeństwa w zakresie higieny.
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody
Certyfikowane higieniczne oprawy łożysk - XB3FC
Oprawy łożysk
łożyska
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Powyższe łożysko to najpopularniejszy typ – wersja ze stali nierdzewnej ze śrubami. W ofercie mamy jednak aż cztery typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne ze śrubami lub z kołnierzem blokującym. Zapraszamy do zapoznania się z pełnym asortymentem naszych łożysk na str. 28.
Nakrętka i śruba Kod koloru oprawa łożyska
Łożysko można zamówić ze śrubami z atestem higienicznym. Zapraszamy do zapoznania się z pełnym asortymentem naszych śrubami na str. 29.
* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą
Certyfikowane higieniczne
łożysk - XB4FC
Opatentowany wzór czterootworowej kołnierzowej oprawy łożyska XB4FC to optymalny wybór do maszyn i urządzeń, które muszą spełniać rygorystyczne wymogi w zakresie higieny.
Oprawa łożyska XB4FC jest montowana równolegle do kierunku wału.
XB4FC to model zaprojektowany w celu zapewnienia łatwego dostępu do czyszczenia pod każdym kątem, wyposażony w higieniczne nakrętki śruby NGI zapewniające najwyższy poziom bezpieczeństwa w zakresie higieny.
Najniższe zużycie wody
Certyfikowane higieniczne oprawy łożysk - XB4FC
Najkrótszy czas zyszczenia Certyfikat higieniczny Oprawy łożysk
łożyska
PRZÓD Łożysko można zamówić ze śrubami z atestem higienicznym. Zapraszamy do zapoznania się z pełnym asortymentem naszych śrubami na str. 29.
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Powyższe łożysko to najpopularniejszy typ – wersja ze stali nierdzewnej ze śrubami. W ofercie mamy jednak aż cztery typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne ze śrubami lub z kołnierzem blokującym. Zapraszamy do zapoznania się z pełnym asortymentem naszych łożysk na str. 28.
Rozmiar A [mm] Średnica wału D [mm] OS [Otwarta mała] A2
[Otwarta średnia] A2
Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk
Nakrętka i śruba Kod koloru oprawa łożyska
* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą h9, najlepiej niższą. Kąt niewspółosiowości = +/-3 °
Certyfikowane
higieniczne oprawy łożysk - XBPBC
Opatentowany wzór dwuotworowej pełnej oprawy łożyska XBPBC to optymalny wybór do maszyn i urządzeń, które muszą spełniać rygorystyczne wymogi w zakresie higieny.
Oprawa łożyska XBPBC jest montowana prostopadle do kierunku wału.
XBPBC to model zaprojektowany w celu zapewnienia łatwego dostępu do czyszczenia pod każdym kątem, wyposażony w higieniczne nakrętki i śruby NGI zapewniające najwyższy poziom bezpieczeństwa w zakresie higieny.
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody
Certyfikowane higieniczne oprawy łożysk - XBPBC
Oprawy łożysk Pokrywa
Nakrętka i śruba
Kod koloru oprawa łożyska Typ łożyska
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Powyższe łożysko to najpopularniejszy typ – wersja ze stali nierdzewnej ze śrubami. W ofercie mamy jednak aż cztery typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne ze śrubami lub z kołnierzem blokującym. Zapraszamy do zapoznania się z pełnym asortymentem naszych łożysk na str. 28.
Łożysko można zamówić ze śrubami z atestem higienicznym. Zapraszamy do zapoznania się z pełnym asortymentem naszych śrubami na str. 29.
* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą h9, najlepiej niższą. Kąt niewspółosiowości = +/-3 °
Certyfikowane higieniczne
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody
Certyfikowane higieniczne oprawy łożysk - XBTBC
Opatentowany wzór oprawy łożyska blokowego z krótką postawą XBTBC to optymalny wybór do maszyn i urządzeń, które muszą spełniać rygorystyczne wymogi w zakresie higieny.
Oprawa łożyska XBTBC jest montowana prostopadle do kierunku wału.
XBTBC to model zaprojektowany w celu zapewnienia łatwego dostępu do czyszczenia pod każdym kątem, wyposażony w higieniczną śrubę NGI zapewniającą najwyższy poziom bezpieczeństwa w zakresie higieny.
Oprawy łożysk
PRZÓD
Nakrętka i śruba Kod koloru oprawa łożyska Typ łożyska
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Stal nierdzewna ze śrubami
Powyższe łożysko to najpopularniejszy typ – wersja ze stali nierdzewnej ze śrubami. W ofercie mamy jednak aż cztery typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne ze śrubami lub z kołnierzem blokującym. Zapraszamy do zapoznania się z pełnym asortymentem naszych łożysk na str. 28.
rednica wału D [mm]
[Otwarta mała] A2
[Otwarta średnia] A2
[Zamknięta
Łożysko można zamówić ze śrubami z atestem higienicznym. Zapraszamy do zapoznania się z pełnym asortymentem naszych śrubami na str. 29.
* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą h9, najlepiej niższą. Kąt niewspółosiowości = +/-3 °
ROZMIAR ŚRUBY
Łożyska higieniczne stali nierdzewnej lub ceramiczne
hybrydowe
Produkujemy wysokowydajne łożyska kulkowe ze stali nierdzewnej oraz ceramiczne hybrydowe najwyższej jakości.
Badania oparte na analizie 1.000 łożysk pokazują, że 99,6% łożysk ceramicznych działa co najmniej 4 razy dłużej niż łożyska standardowe.
W 50% przypadków trwałość eksploatacyjna łożyska była od 8 do 20 razy dłuższa niż łożysk, które wymieniły.
W 30% przypadków oczekuje się, że łożyska ceramiczne nigdy nie będą wymagały wymiany przez cały okres użytkowania maszyny.
Certyfikat higieniczny
Najkrótszy czas zyszczenia
Najniższe zużycie wody
Łożyska
higieniczne stali nierdzewnej lub ceramiczne
hybrydowe
SSB
Funkcje specjalne
- Łożysko ze stali nierdzewnej
- Kulki ze stali nierdzewnej
- Pierścienie AISI 440
Funkcje specjalne
- Łożysko ceramiczne
- Hybryda z kulkami ceramicznymi
- Pierścienie AISI 440
CSB SSA
Funkcje specjalne
- Łożysko ze stali nierdzewnej
- Kulki ze stali nierdzewnej
- Pierścienie AISI 440
- Mimośrodowy kołnierz blokujący
CSA
Funkcje specjalne
- Łożysko ceramiczne
- Hybryda z kulkami ceramicznymi
- Pierścienie AISI 440
- Mimośrodowy kołnierz blokujący
Łożyska higieniczne stali nierdzewnej lub ceramiczne
hybrydowe
Certyfikat higieniczny
Najkrótszy czas zyszczenia
Najniższe zużycie wody

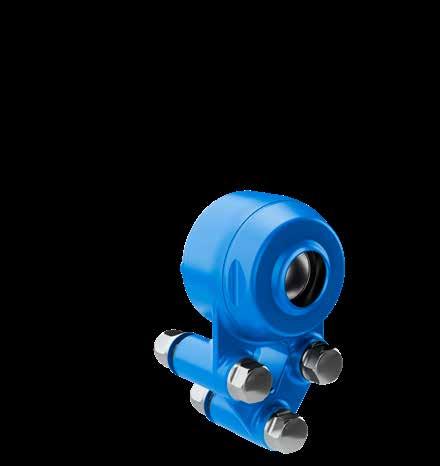

Nasze łożyska są fabrycznie umieszczone w oprawach. Obecnie w ofercie mamy 4 typy łożysk – ze stali nierdzewnej lub hybrydowe ceramiczne i ze śrubami lub z kołnierzem blokującym.
Nasze oprawy z atestem higienicznym o klasie szczelności IP69K zapewniają idealne środowisko dla łożyska i doskonale sprawdzają się w eksploatacji bezobsługowej.
Głównymi parametrami eksploatacyjnymi, od których zależy żywotność łożyska, są jego typ, rozmiar, obciążenie, prędkość, temperatura pracy oraz tolerancje wału.
Nasze łożyska kulkowe są nasmarowane na cały okres eksploatacji wysokowydajnym smarem uniwersalnym do maszyn stosowanych w przemyśle przetwórstwa żywności. Łożyska są trwale zapieczętowane zatwierdzonym przez amerykańską Agencję Żywności i Leków niebieskim kauczukiem NBR.
Najczęściej spotykaną metodą blokowania jest blokada za pomocą śrub.
Łożyska higieniczne stali nierdzewnej lub ceramiczne
hybrydowe
Materiał kulek
Łożyska z mimośrodowym kołnierzem blokującym są przeznaczone przede wszystkim do zastosowań o stałym kierunku obrotów. Po jednej stronie wewnętrznego pierścienia łożyska znajduje się mimośrodowa wypustka pasująca do kołnierza blokującego. Funkcja blokująca Rozmiar A [mm]
Stali nierdzewnej
łożysko* [R/MIN.]
Ze śrubą
Ze śrubą
Ze śrubą
Ze śrubą
Ze śrubą
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Materiał kulek
Ceramiczne hybrydowe
D1 [mm]
Szerokość B [mm]
Odległość S1 [mm] Maksymalna prędkość łożysko* [R/MIN.]
Obciążenie statyczne CO [N]
Obciążenie dynamiczne C [N] Kod produktu
Ze śrubą
Ze śrubą
Ze śrubą
Ze śrubą
Ze śrubą
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Z kołnierzem blokującym
Smar do kulek łożyskowych ze stali nierdzewnej Nasze kulki łożyskowe ze stali nierdzewnej są nasmarowane na cały okres żywotności smarem Mobil FM 222 – wysokowydajnym wielofunkcyjnym środkiem lubrykacyjnym przeznaczonym do maszyn mających kontakt z żywnością. FM 222 to smary kategorii n dla rolnictwa i branży rolno-spożywczej (okazjonalny kontakt z żywnością). Ich składniki spełniają wymagania normy CFR 178.3570, rozdział 21 i są zarejestrowane w NSF jako smary klasy H1. DIN 51825 KPF2K-20 - Koszerne/Parwe – Halal.
Smar do kulek łożyskowych z hybrydy ceramicznej Nasze kulki łożyskowe z hybrydy ceramicznej są nasmarowane na cały okres żywotności środkiem ROCOL® FOODLUBE Premier 1 – łagodnym, białym, nietoksycznym smarem zawierającym PTFE, doskonałym do skutecznego smarowania i ochrony łożysk kulkowych, wałeczkowych i ślizgowych, jak również prowadnic tulei, szczególnie tych stosowanych w przemysłach spożywczym farmaceutycznym oraz w innych czystych środowiskach.
FOODLUBE Premier 1 jest odporny na temperaturę od -20 do +180 °C jest wytwarzany wyłącznie ze składników FDA: Grupa FDA 21 CFR 178.3570.
FOODLUBE Premier 1 jest zarejestrowany w NSF z klasyfikacją NSF H1 posiada certyfikaty 141084 i ISO 21469.
* Higieniczna obudowa łożyska jest zwykle używana na przenośnikach obracających się ze stosunkowo niskimi prędkościami (poniżej 2000 obr./min), obudowa tworzy higieniczne środowisko dla łożyska i optymalne byłoby zamontowanie jej na twardej powierzchni AISI między 0,8 µm a 1,6 Ram Ra z tolerancją nieprzekraczającą h9, najlepiej niższą.
Certyfikowane śruby & nakrętki higieniczne
Najkrótszy czas zyszczenia Certyfikat higieniczny
Najniższe zużycie wody
Certyfikowane śruby & nakrętki higieniczne
Firma NGI posiada w ofercie opatrzone atestem higienicznym śruby i nakrętki z uszczelkami z niebieskiego kauczuku NBR. NBR blokuje wodę i bakterie oraz zapobiega powstawaniu niehigienicznych połączeń metal-metal.
Śruby nakrętki mają samoodpływowe powierzchnie o chropowatości maksymalnej 0,8 µm Ra. Konstrukcja śrub i nakrętek nie odbiega od obecnych wymiarów produktów standardowych. Dzięki temu rozmiary kluczy, wysokość gwintów itp. pozostają bez zmian, co ułatwia modernizację i wymianę standardowych śrub.
To właściwy wybór akcesoriów do pracy z maszynami we wszystkich opatrzonych atestem higienicznym środowiskach zmywania
- Certyfikat zgodny z normą 3-A (RPSCQC) - Certyfikat zgodny z normą higieniczną EHEDG TYPE EL –CLASS i AUX
- Skraca czas czyszczenia i zużycie wody - Powierzchnie o maksymalnej chropowatości 0,8 pm RA - Dostępne w rozmiarach M5-M24
Certyfikowane nakrętki higieniczne - NDXH
Certyfikowane śruby higieniczne - BXH * Łożysko można zamówić ze śrubami z atestem higienicznym. Dostępne są także śruby o innych długościach. Zapraszamy do zwrócenia się do NGI z zapytaniem.
Gwint T1 Moment dokręcenia [Nm]
Wysokość całkowita B1 [mm]
Przekładki do oprawy łożysk
NGI oferuje certyfikowane higieniczne przekładki dystansowe z gumowymi uszczelkami z niebieskiego NBR. NBR blokuje dostęp wody i bakterii, a także zapobiega powstawaniu niehigienicznych połączeń metal-metal.
Dzięki poświęceniu dużej uwagi higienicznej konstrukcji, obudowę łożyska można czyścić za wałem i dookoła niego, a ponadto firma NGI oferuje higieniczne przekładki zwiększające odległość od maszyn i sprzętu do ponad 2,5 cm, zgodnie z zaleceniami USDA.
Nasze obudowy łożysk posiadają certyfikat USDA.
Tam, gdzie wymagane jest zachowanie zgodności z przepisami USDA, należy użyć higienicznych przekładek dystansowych NGI, zapewniających wymaganą odległość od powierzchni nośnej. W przypadku komponentów higienicznych firmy NGI, zatwierdzonych już pod kątem zgodności z 3-A RPSCQC, USDA skupia się głównie na ochronie przed widocznymi gwintami oraz na przekładkach dystansowych 1” do obudów łożysk.
Mocując higieniczne obudowy łożysk NGI na powierzchni nośnej, należy zawsze stosować certyfikowane higieniczne śruby lub nakrętki NGI, zapewniając w ten sposób ogólną higienę konstrukcji.
Certyfikat higieniczny
Najkrótszy czas zyszczenia
Najniższe zużycie wody
Przekładki do oprawy łożysk
Obudowę łożyska
Przekładka owalna
Przekładka okrągła
łożyska rozmiar
Zwiększone bezpieczeństwo żywności
Certyfikowany przez USDA, EHEDG i 3-A i blokuje brud i bakterie
Instalacja Plug&Play
Redukcja zużycia energii oraz minimalizacja zużycia wody i detergentów czyszczących
Bezpieczniej i więcej skuteczne czyszczenie
Twojego sprzętu?
- wypróbuj naszą
jednostkę CIP!
Nowa, łatwa w instalacji i higieniczna jednostka CIP to rozwiązanie bardzo proste i wydajne. Dysze są umieszczone na dwóch listwach natryskowych, co zwiększa efektywność usuwania pozostałości organicznych nagromadzonych z obu stron taśmy przenośnika.
Jednostka CIP jest prosta w montażu i nie wymaga skomplikowanych czynności technicznych ani modyfikacji ramy przenośnika. Urządzenie to jest bardzo wydajne i zostało zaprojektowane z myślą o zachowaniu higieny. Dzięki niemu czyszczenie odbywa się w sposób bardziej przyjazny dla środowiska.
Zastosowanie jednostki CIP odciąża operatora, zwalniając go z części czynności związanych z ręcznym czyszczeniem sprzętu i przyczynia się do ograniczenia wykorzystania zasobów takich jak woda, detergenty i nakład pracy.
Zobacz więcej na stronie www.ngi-global.com
• Skróć czas czyszczenia i pracy ręcznej, a tym samym wydłuż czas produkcji
• Zmniejsz zużycie wody, chemikaliów i energii
• Wyeliminuj ręczne czyszczenie, minimalizując w ten sposób zużycie powierzchni przenośnika
• System jest prawie bezobsługowy i niemal nie wymaga serwisowania
• Supernowoczesna higieniczna konstrukcja, zainspirowana wytycznymi projektowymi EHEDG i 3-A.
Zobacz CIP w akcji online
