Innovazione dei prodotti
Innovazione NGI - la via della sostenibilità
Acciaio inossidabile - Materiali riciclabili
L’80% dei nostri prodotti può essere riciclato. Stiamo lavorando a iniziative per aumentare ulteriormente questa percentuale.
Guarnizioni igieniche - Risparmio di risorse
Consente un facile accesso per la pulizia e riduce il consumo di acqua.
Alta qualità: maggiore durata
I nostri prodotti sono di altissima qualità, il che significa che hanno una durata maggiore rispetto a componenti analoghi sul mercato.
Innovazione dei prodotti
Innovare per il domani
Design igienico - Tutela dei consumatori
Ci assicuriamo che i componenti non costituiscano un rischio per l’igiene, attraverso un design innovativo e senza compromessi.
2 1

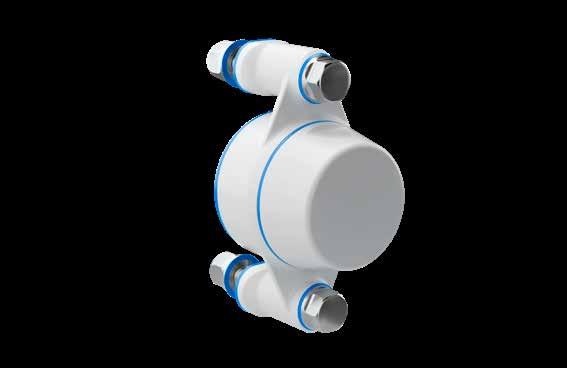

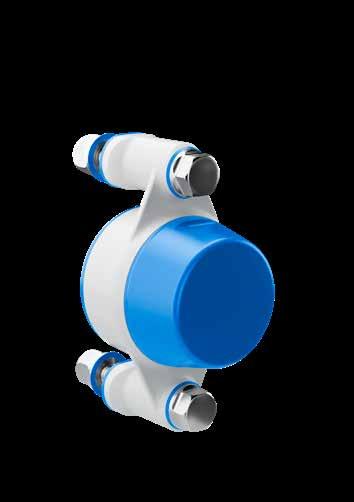

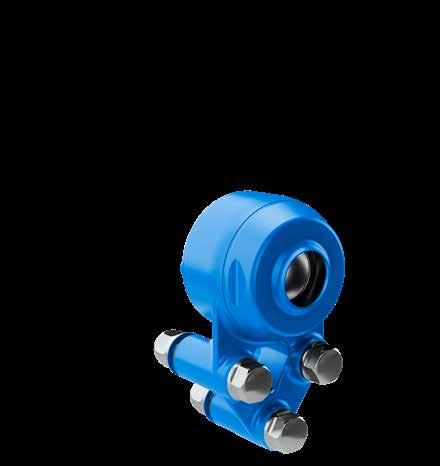

Supporti igienici certificati per cuscinetti
4 3

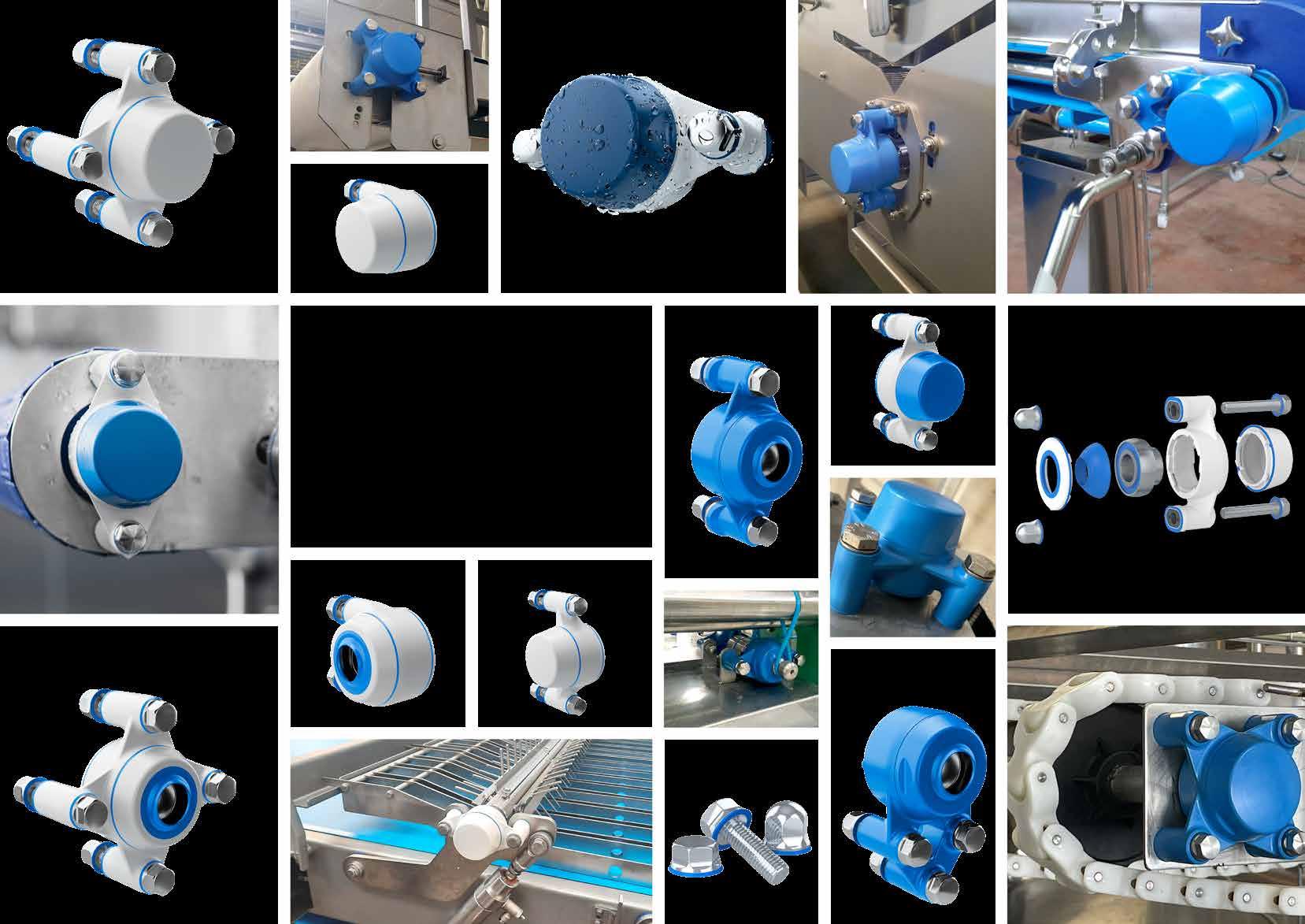

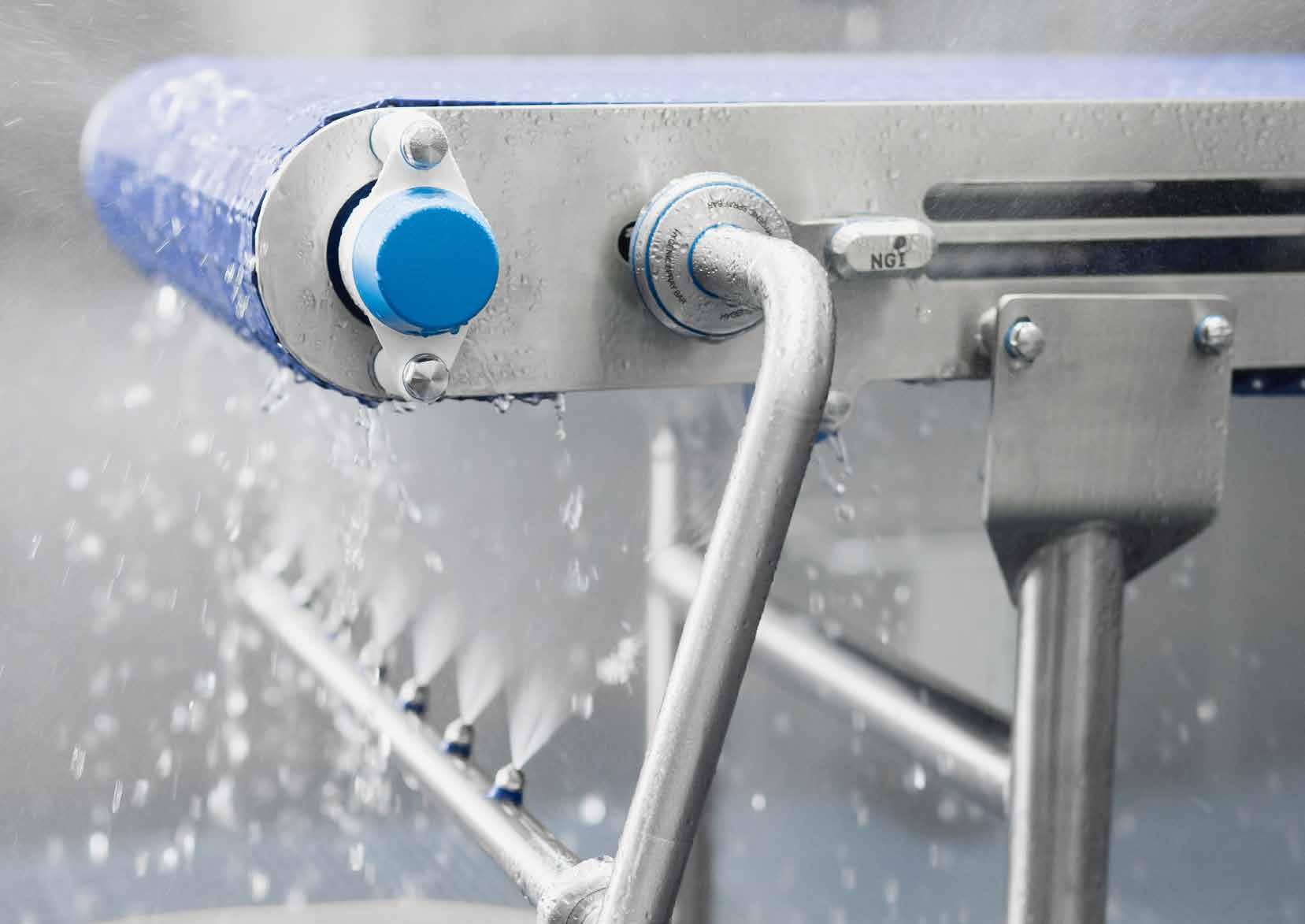

Supporti per cuscinetti
Innovativi & affidabili
Forniamo la soluzione ottimale per la vostra applicazione
I nuovi supporti per cuscinetti di NGI sono progettati per conformarsi alle norme e alle linee guida EHEDG, 3-A e USDA. Sono progettati in maniera specifica per ridurre al minimo i rischi di contaminazione e migliorare la sicurezza alimentare.

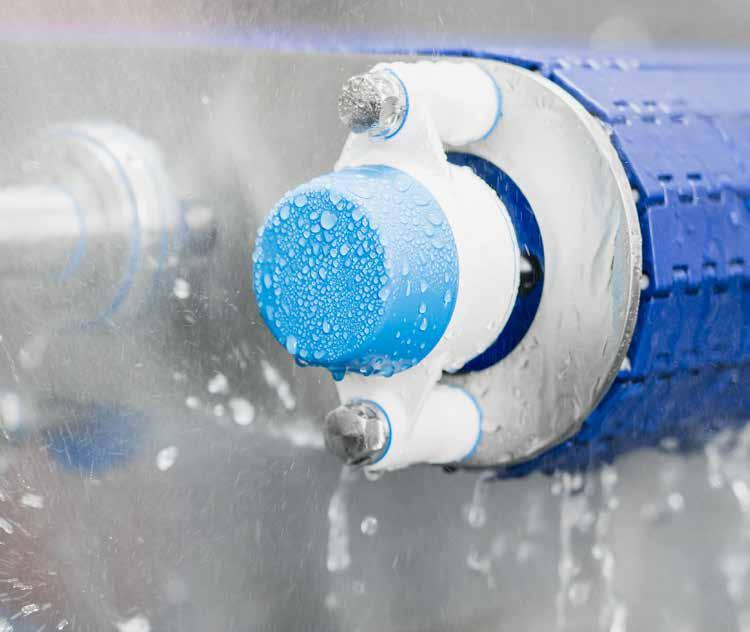

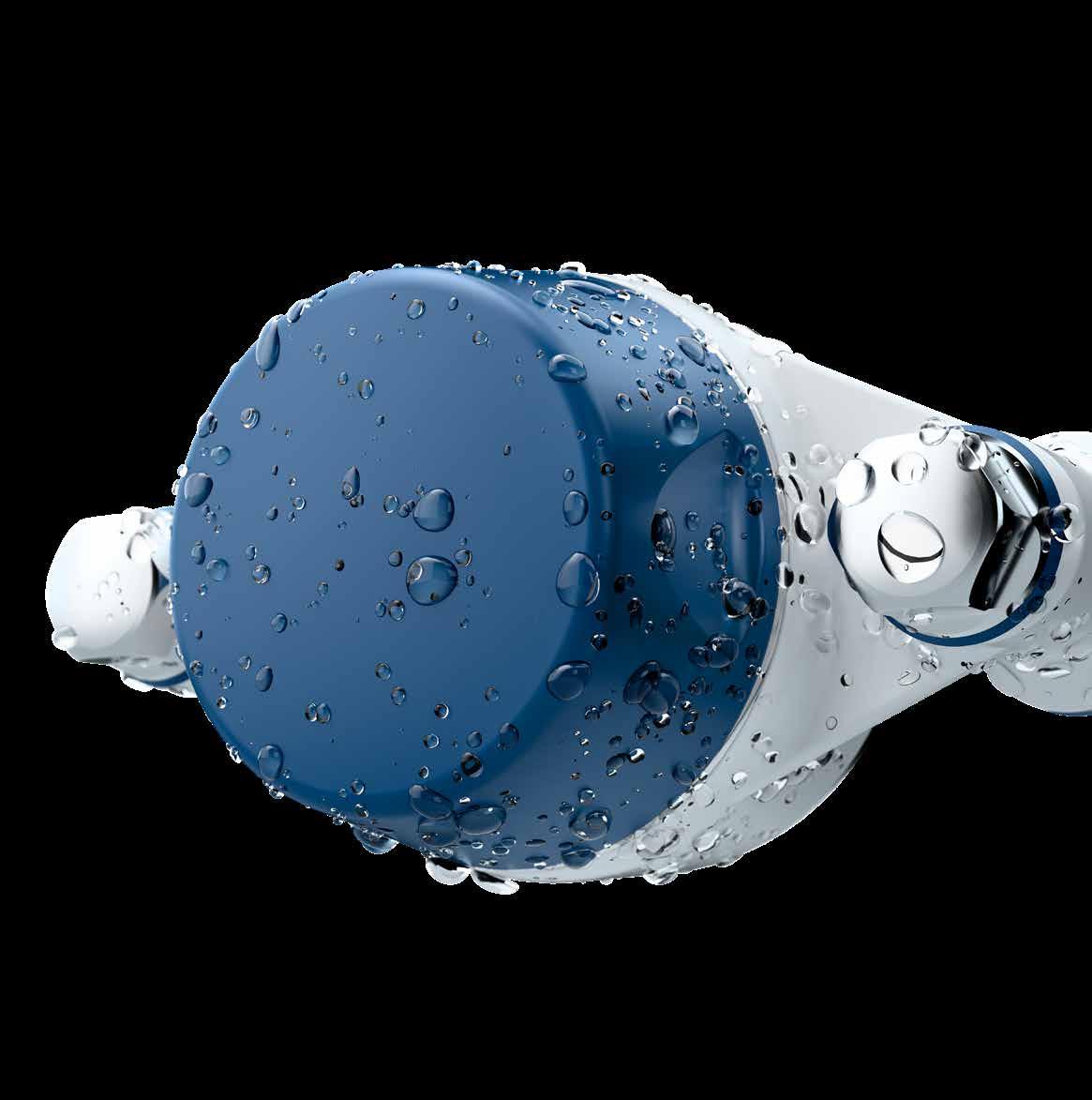

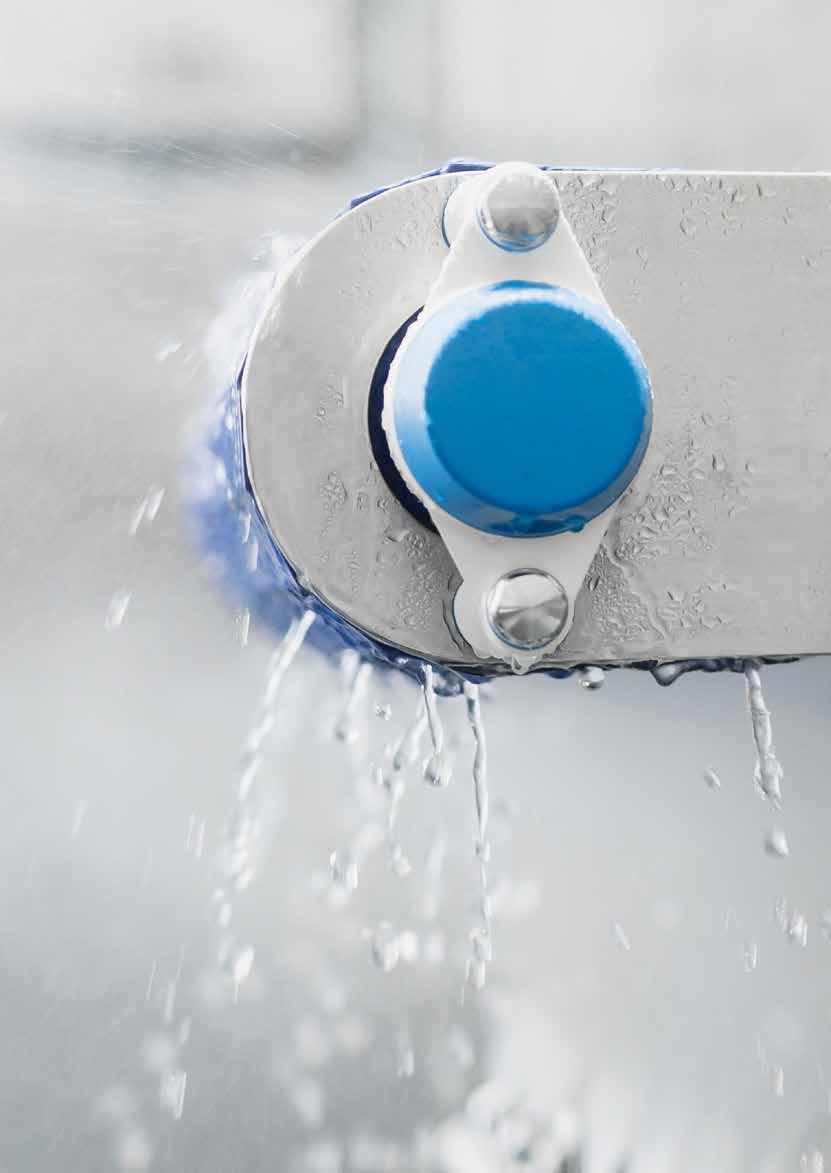

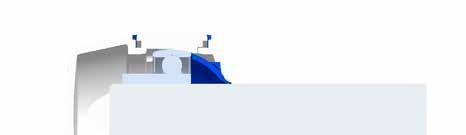

Il supporto per cuscinetto presenta una copertura impermeabile brevettata che sigilla il cuscinetto, impedendo la penetrazione di sporco e batteri e prolungando la durata del cuscinetto. cuscinetti sono stati lubrificati in maniera permanente, eliminando il rischio di diffusione del grasso contaminato durante la pulizia ad alta pressione.

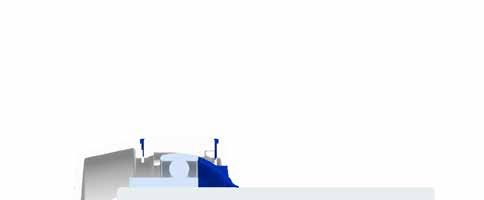

L’inserimento dell’albero nel supporto presenta un nuovo design brevettato che consente una tenuta impermeabile all’albero, anche in presenza di un’angolazione di installazione di oltre 3 gradi.
Installazione Plug&Play
Sicurezza alimentare avanzata

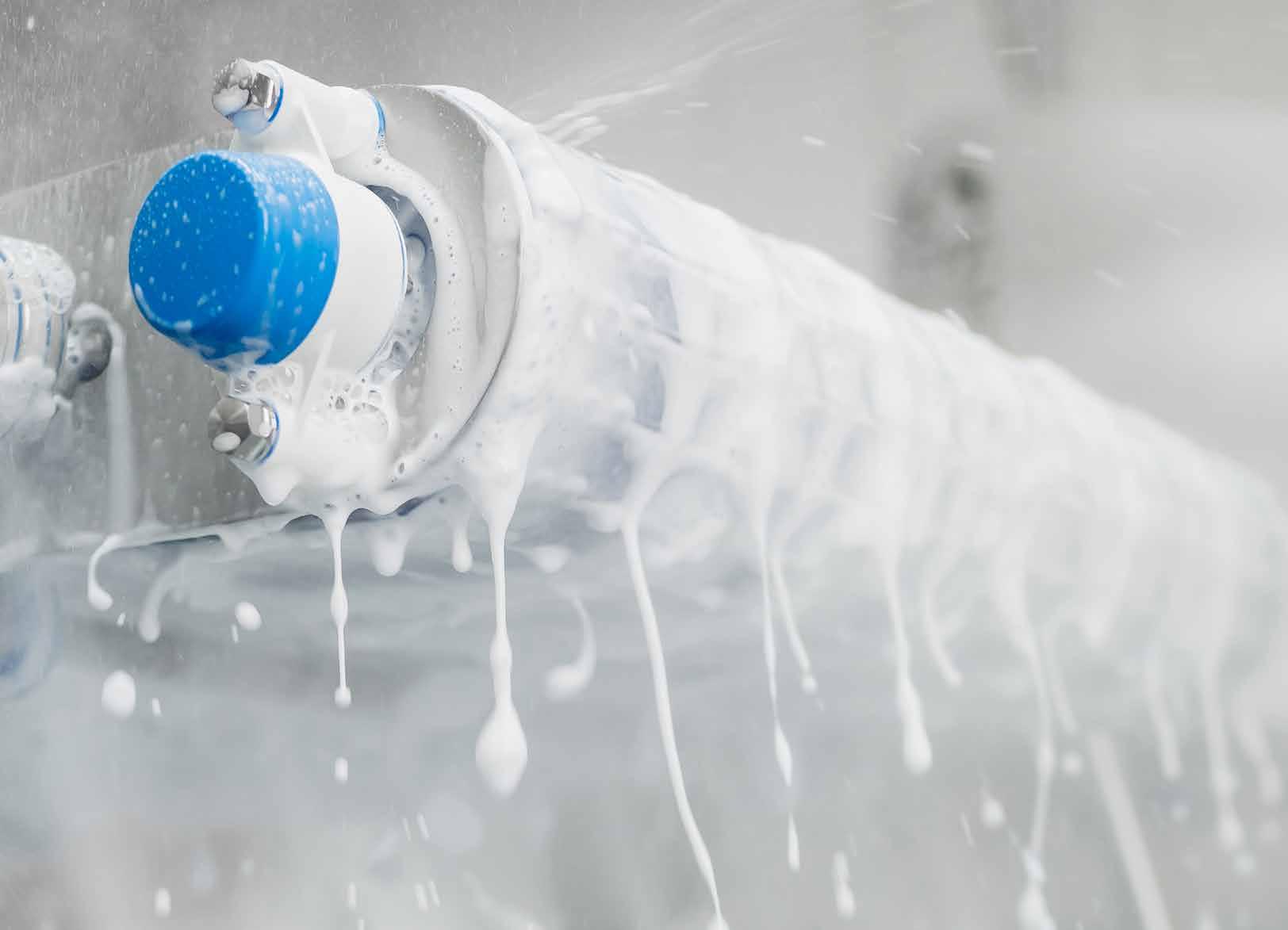

Un design completamente igienico che riduce al minimo i rischi di contaminazione
Riduce il consumo energetico, minimizza il consumo di acqua e detergenti.
Riduce i costi operativi e di manutenzione.
Visitate ngi-global.com/it/prodotti/supporti-per-cuscinetti/ per saperne di più e visualizzare la nostra gamma di prodotti.
6 5
Innovation by NGI
Citazione
“Operiamo nel settore della lavorazione degli alimenti, dove l’igiene e le misure sanitarie sono di massima importanza. I prodotti di alta qualità di NGI puntano davvero a mettere a disposizione dei nostri clienti componenti facili da pulire, a bassa manutenzione e di lunga durata.
Tutte qualità ricercate dai clienti dell’industria alimentare”.
Sfrutta i componenti igienici per ottenere un vantaggio competitivo
Ulrich Krümpelmann
International Sales Manager, Alco-food-machines GmbH & Co. KG, Germany
Lo standard igienico delle vostre apparecchiature di produzione rappresenta un parametro competitivo cruciale per vincere un appalto o essere autorizzati come nuovo fornitore.
Scansiona il codice QR qui sotto e guarda un video di Alco-food-machines in cui
Ulrich Krümpelmann spiega come un componente su una macchina per la lavorazione degli alimenti può influire sulla tua competitività.
8 7
Scegli i componenti
igienici NGI per le loro
numerose caratteristiche
Abbiamo intervistato uno dei nostri clienti italiani per saperne di più su come i nostri clienti vivono le sfide odierne in materia di sicurezza alimentare e maggiore igiene. MORC2 costruisce e produce trasportatori.
Puoi vedere l’intera testimonianza di MORC2 sul nostro sito Web scansionando il codice QR qui sotto.
Citazione
“I motivi per cui abbiamo scelto gli alloggiamenti per cuscinetti NGI sono principalmente le loro caratteristiche, come la buona qualità dei materiali, la resistenza e la stabilità. Un altro aspetto importante è che non richiedono lubrificazione, il che è fondamentale per ridurre al minimo il rischio di contaminazione del macchinario.
NGI si rivela un partner affidabile per il prezzo”.
10 9
Lucia Ulinici MORC2 s.r.l. Italy
L’investimento ripaga
Qui di seguito è riportato un esempio conservativo del ritorno sugli investimenti relativo all’utilizzo di alloggiamenti per cuscinetti senza lubrificazione NGI rispetto quelli lubrificati. 20 EUR in più per ciascun alloggiamento del cuscinetto, per 400 unità e lubrificazione ogni due settimane.
Va notato che il supplemento sarà raramente di 20 EUR e la maggior parte degli utenti finali lubrifica più frequentemente che ogni due settimane.
L’igiene farà risparmiare denaro ai tuoi clienti
Ritorno sugli investimenti (ROI)
196 giorni
Tempo di ammortizzazione
L’investimento Il risparmio
Sostenibilità e riduzione del rischio di cedimento dei cuscinetti
• 2/3 dei cedimenti dei cuscinetti sono causati da una lubrificazione insufficiente o inadeguata. Poiché i cuscinetti NGI non richiedono lubrificazione, il rischio di rottura è notevolmente ridotto.
• Il design igienico contribuisce a diminuire il consumo di acqua e detergenti nel processo di pulizia riducendo così l’impatto ambientale.
• I cuscinetti esenti da lubrificazione eliminano la fuoriuscita di grasso e la conseguente diffusione sia nelle acque reflue che in altre parti dell’ambiente di produzione.
L’investimento Maggiorazione per ciascun alloggiamento del cuscinetto [EUR] 20 Numero di alloggiamenti del cuscinetto [quantità] 400 Investimento extra totale (concorrente vs. NGI) (EUR] 8.000 I risparmi sui costi legati alla lubrificazione Quantità di grasso per lubrificazione [kg] 0,015 Numero di lubrificazioni all'anno [quantità] 26 Costo del grasso per kg [EUR] 40 Costi totali per grasso all'anno [EUR] 6.240 Costo orario manodopera [EUR] 25 Tempo per ogni lubrificazione [minuti] 2 Costo della manodopera all'anno [EUR] 8.667 Costi totali di lubrificazione [EUR] 14.907 Il risparmio Investimento totale (concorrenza vs. NGI) [EUR] 8.000 Risparmio sui costi di lubrificazione [EUR] 14.907 Profitto dopo 12 mesi [EUR] 6.907 Recupero dei costi dopo 12 mesi [%] 186% Ritorno sugli investimenti [tempo] 196 giorni
50 2.000 4.000 6.000 8.000 10.000 12.000 14.000 100 150 200 250 300 Giorni
186% Recupero dei costi dopo 12 mesi 12 11
Sedi locali e Direttori Vendite di Zona
Consulenti per il vostro mercato specifico
Invito all’innovazione
Investire nella condivisione delle conoscenze
Sfrutta i componenti igienici per ottenere un vantaggio competitivo
NGI è cresciuta fino a diventare il leader globale del mercato per i componenti igienici, grazie al nostro elevato coinvolgimento in ambito generale nelle attività e nelle esigenze del cliente.
La nostra profonda conoscenza dei vari settori nell’ambito delle industrie di produzione di macchinari e del settore alimentare ci rende un partner di valore aggiunto con attenzione particolare alla consulenza e alla condivisione delle conoscenze.
Oggi, NGI è rappresentata in più di 50 Paesi e si sta espandendo rapidamente. In qualità di clienti NGI, sarete sempre in grado di parlare con un consulente specifico di zona con le competenze linguistiche locali.
Vuoi che calcoliamo i tuoi risparmi?
Contattaci se vuoi un campione gratuito o se vuoi che ti aiutiamo a calcolare i tuoi risparmi!.
14 13

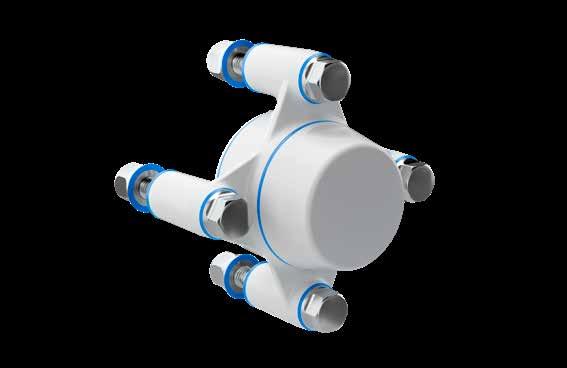

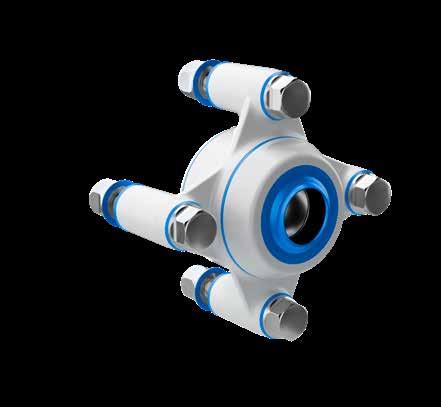

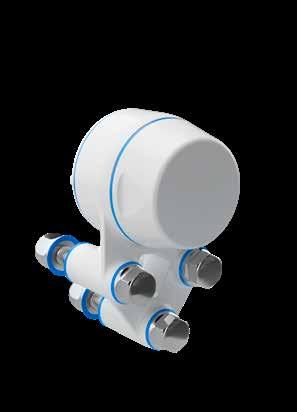

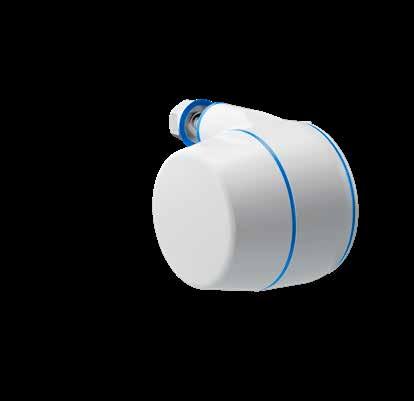

Supporti igienici certificati per cuscinetti
L’unica protezione per cuscinetto al mondo progettata in modo igienico in conformità alle norme EHEDG, 3-A e USDA che permette di pulire con facilità qualsiasi angolo.
Protezione a tenuta impermeabile brevettata che consente la chiusura anche su disallineamenti di oltre 3 gradi e può essere equipaggiato con un cuscinetto in ceramica ad alte prestazioni, lubrificato per l’intera durata di vita.
TYPE EL CLASS AUX Plug & play installation Reduce energy Enhanced food safety Reduce costs Innovation by NGI X-Ray detectable
Ridotto acqua Ridotto pulizia
igienico
Certificato
Antistatica - serie XB
16 15
Visita il nostro sito web

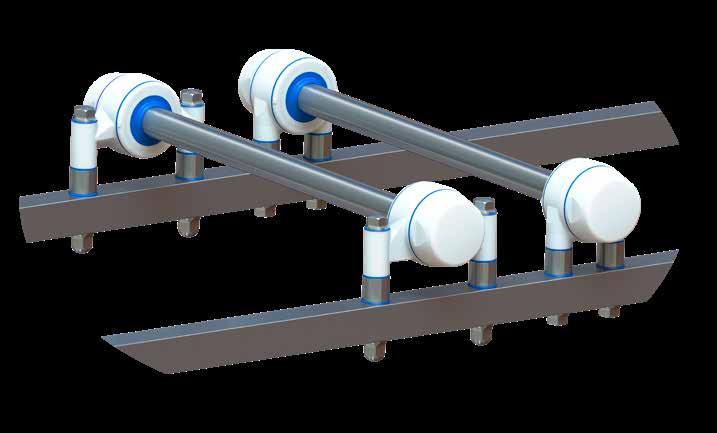

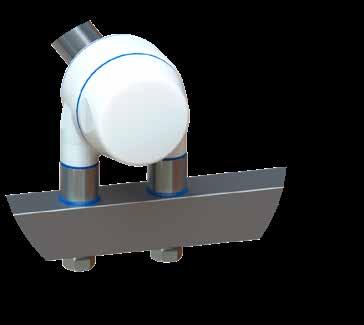

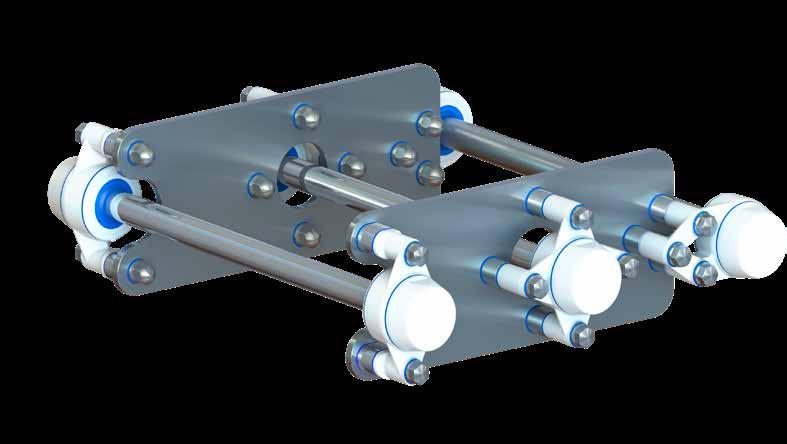

Alloggiamenti di cuscinetti
igienici certificati con distanziatori
Pulizia agevole da qualsiasi angolazione
NGI ha realizzato alloggi per cuscinetti estremamente facili da pulire, in quanto l’acqua raggiunge tutte le superfici. Tutte le giunzioni e i raccordi tra i materiali sono sigillati con guarnizioni blu nel rispetto delle norme igieniche.

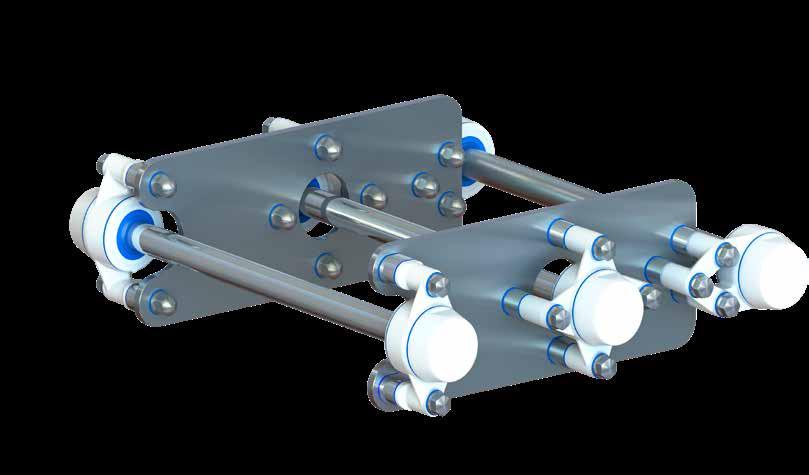

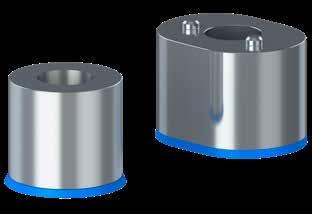

Distanziatori igienici
Applicando rigorosamente i criteri di progettazione igienica si assicura che le sedi dei cuscinetti possano essere pulite dietro e intorno all’albero. Inoltre, NGI offre distanziatori igienici per aumentare la distanza dalle macchine e dalle apparecchiature fino a più di 2,5 cm come raccomandato dall’USDA.

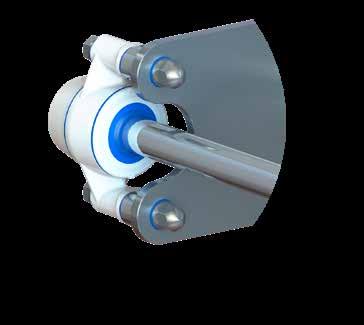

Installazione
L’installazione è facile ed effettuabile seguendo la procedura abituale. Tuttavia, poiché il cuscinetto può essere ruotato all’interno dell’alloggio e i coperchi sono sostituibili, le sedi dei cuscinetti prodotte da NGI sono molto più flessibili e possono essere montate in più modi rispetto a quelle tradizionali.
TYPE EL CLASS AUX Innovation by NGI Ridotto acqua Ridotto pulizia Certificato igienico
18 17
Supporti igienici certificati per cuscinetti
NGI è l’unico produttore al mondo di supporti igienici certificati per cuscinetti, progettati secondo gli standard EHEDG, 3-A e USDA. Il gruppo di prodotti è costituito da cinque diversi tipi di cuscinetti con supporto in ceramica o di cuscinetti standard in acciaio inossidabile. supporti dei cuscinetti sono progettati secondo la norma ISO3228_2013 e montano cuscinetti conformi allo standard ISO9628_2006. Questo vale anche per le dimensioni esterne e rappresentano quindi l’alternativa ideale a soluzioni antigieniche.
Scegliendo i supporti per cuscinetti NGI ottimizzati con cuscinetti a sfera, otterrete qualità, robustezza e stabilità . I supporti per cuscinetti sono privi di lubrificazione, il che riduce al minimo la necessità di manutenzione e di grasso e, di conseguenza, il rischio di contaminazione del prodotto. I nostri supporti per cuscinetti sono classificati IP69K.

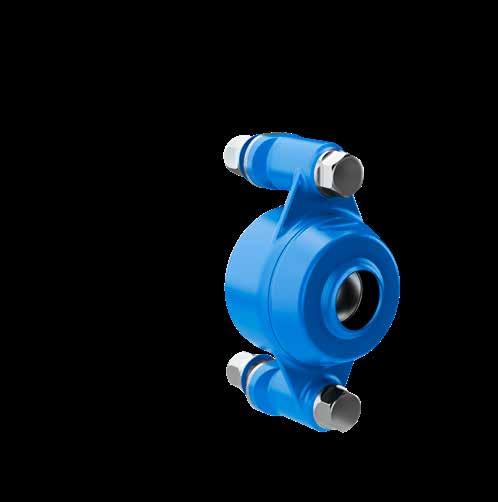

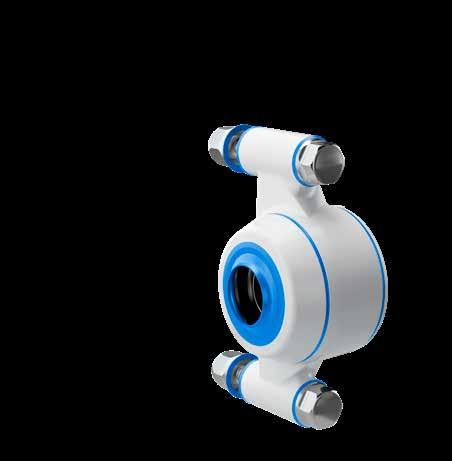

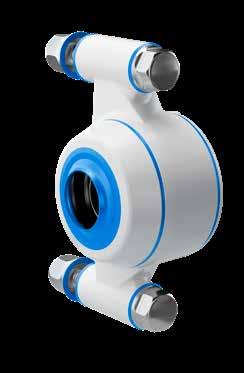

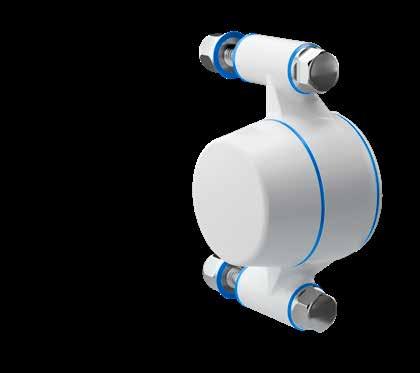

XB2FC
Caratteristiche speciali
- Supporto cuscinetto a flangia a 2 fori
- Montato parallelamente alla direzione dell’albero
- Diametro albero 20 mm - 40 mm
- Possono essere forniti completi di viti di bullone igienico certificato
XB3FC
Caratteristiche speciali
- Supporto cuscinetto a flangia a 3 fori
- Montato parallelamente alla direzione dell’albero
- Diametro albero 20 mm - 30 mm
- Possono essere forniti completi di viti di bullone igienico certificato

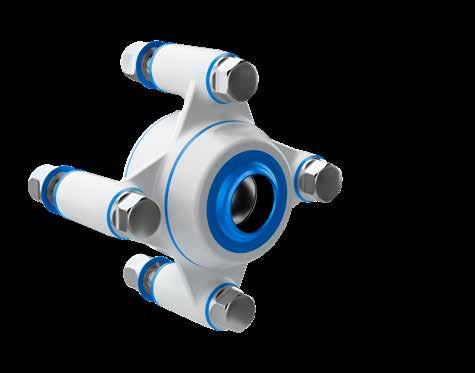

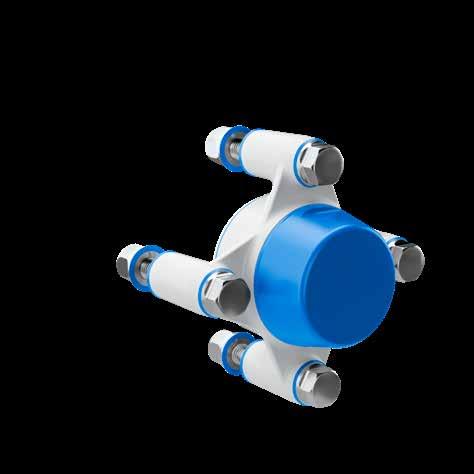

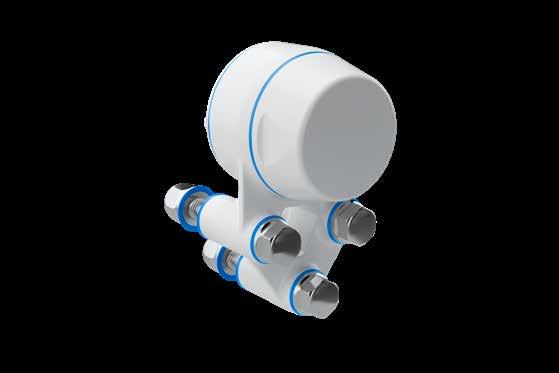

XB4FC
Caratteristiche speciali
- Supporto cuscinetto a flangia a 4 fori
- Montato parallelamente alla direzione dell’albero
- Diametro albero 20 mm - 40 mm
- Possono essere forniti completi di viti di bullone igienico certificato
Caratteristiche del gruppo prodotti
• Facile accesso per la pulizia da tutti gli angoli
• Montaggio flessibile - può contenere disallineamenti iniziali
• Dotato di cuscinetti in acciaio inox o in ceramica.
• Testato e conforme a ISO9628_2006 e ISO3228_2013
• Possono essere forniti completi di viti e bulloni certificati NGI e non. Sono disponibili altre lunghezze dei bulloni
• Resiste a temperature da -20°C a +110°C, a seconda del cuscinetto
• Sistema di tenuta esclusivo brevettato, impermeabile con disallineamenti superiori a 3°
• Prodotto in resistente grilamid a colata bicomponente e omologata FDA
• Il supporto è in grado di sostenere lo stesso carico radiale dinamico e statico dei cuscinetti
• Realizzato in grilamid, PA12 materiale di alta resistenza e prestazioni , ottimizzato per essere rilevabile
• Adatto per carichi assiali più pesanti o alternati, a seconda del modo in cui è bloccato sull’albero
• Per ulteriori informazioni sulle capacità di carico, consultare la scheda tecnica dei cuscinetti
o contattare NGI

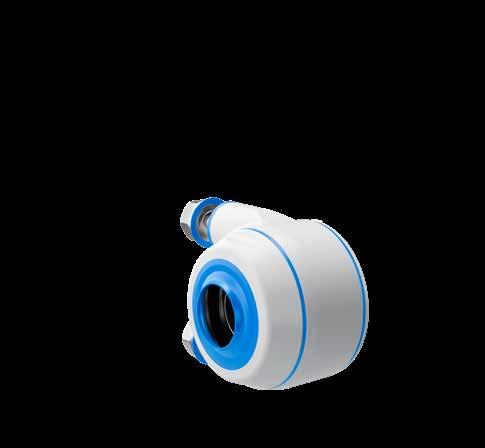

XBPBC
Caratteristiche speciali
- Cuscinetto portante
- Montato perpendicolarmente alla direzione dell’albero
- Diametro albero 20 mm - 35 mm
- Possono essere forniti completi di viti di bullone igienico certificato
XBTBC
Caratteristiche speciali
- Supporto del cuscinetto con base filettata
- Montato perpendicolarmente alla direzione dell’albero
- Diametro albero 25 mm
- Possono essere forniti completi di viti di bullone igienico certificato
La presente dichiarazione di conformità elenca tutte le direttive e gli standard a cui NGI aderisce. Ciò garantisce che i prodotti NGI siano sempre conformi ai requisiti attualmente validi.
21 23 25 27 29 39 TYPE EL
di conformità
Dichiarazione
20 19

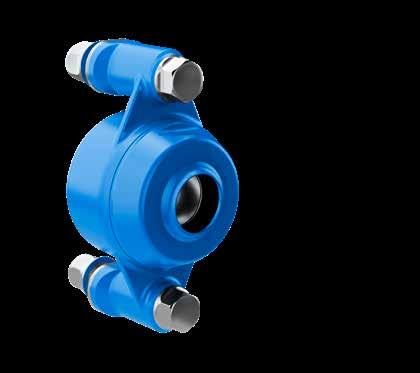

Supporti igienici certificati per cuscinetti - XB2FC
Certificato igienico
Ridotto pulizia
Ridotto acqua

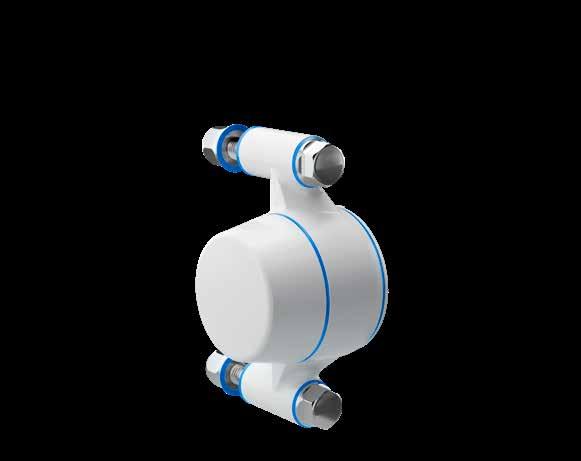

Supporti igienici certificati per cuscinetti - XB2FC
Il supporto a flangia a 2 fori XB2FC, brevettato insieme al relativo design, è la scelta ottimale per macchinari e attrezzature che devono soddisfare severi requisiti igienici.
Il supporto per cuscinetto XB2FC viene montato parallelamente alla direzione dell’albero.
L’XB2FC è progettato per facilitare la pulizia. Possono essere forniti completi di viti e bulloni certificati NGI e non. Noi raccomandiamo la soluzione completa di viti e bulloni igienici NGI per usufruire al massino del concetto di sicurezza di igiene.
L’XB2FC soddisfa i requisiti CE 1935/2004, CE 10/2011, CE 2023/2006 e FDA.
Tipo di cuscinetto
della sfera del cuscinetto
Acciaio inox con viti
Acciaio inox con viti
Acciaio inox con viti
Acciaio inox con viti
Acciaio inox con viti
Il cuscinetto sopra è il cuscinetto più comune – acciaio inossidabile con viti. Abbiamo tuttavia quattro tipi di cuscinetti: ibridi in acciaio inossidabile o in ceramica, con viti o con collare di bloccaggio. Il nostro assortimento completo di cuscinetti è consultabile a pagina 28.
sioni A [mm]
albero D [mm]
Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk
Codice colore Colore supporti per cuscinetti
* Il supporto igienico per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse
N OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 844.00g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200215* NGI 200215 WEIGHT Under construc on SHEET INFO ISO A3
L V1 T F D B A1 S1 A2 S2 3 % A A2 TYPE EL CLASS AUX Innovation by NGI 47 20 4,5 14,6 16,752 25 4,6 14,6 17,2 27,5 62 30 5,9 20,4 23,3 35,7 72 35 6,4 19,5 23,280 40 6,6 22,3 26,2WHITE (W) BLUE (B) BLACK (S) 47 20 7,5 90 10,2 114,2 57,8 36 24 XB2FC47 52 25 6,4 99 10,2 123 65,8 39 25 XB2FC52 62 30 6,6 116,5 10,2 144,9 79,7 41,5 27 XB2FC62 72 35 7,1 130 12,2 160,4 91,7 46,5 30 XB2FC72 80 40 7,4 143,5 12,2 175,9 101,6 50 32 XB2FC80 20 25 18 1875 5040 10370 SSB2000 25 27 19,5 1500 5970 11310 SSB2500 30 30 22 1250 8640 15730 SSB3000 35 34 24,5 1070 11680 20830 SSB3500 40 37 26,5 940 13600 23550 SSB4000
Supporto cuscinetto
Coperchio
Dado e bullone

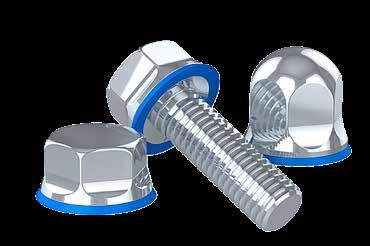

Il supporto per cuscinetto può essere fornito con bulloni igienici certificati. Il nostro assortimento di bulloni igienici certificati è consultabile a pagina 29. Dimensioni A [mm] Diametro albero D [mm] V1 [mm] J [mm] F [mm] H [mm] L [mm] A1 [mm] S2 [mm] Codice articolo Dimen-
Diametro
OS
OM [Aperto medio] A2 CM [Chiuso medio]] A2 CL [Chiuso grande] A2 Codice articolo codice colore - vedi sotto
FRONTE RETRO
[Aperto piccolo] A2
Colore
(sotto 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto e ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza di h9 al massimo, preferibilmente inferiore Angolo di disallineamento = +/-3 °
Diametro
D [mm] Larghezza B [mm] Distanza S1 [mm] Velocità massima guarnizioni* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo
Materiale
albero
Esempio XB2FC52- SSB2500- CL(W)- OS(W)- BXHM1050 22 21
Codice prodotto Supporti per cuscinetti Tipo di cuscinetto Coperchio frontale Coperchio posteriore Bullone (opzionale)
Supporti igienici certificati
cuscinetti - XB3FC
Il supporto a flangia a 3 fori XB3FC, brevettato insieme al relativo design, è la scelta ottimale per macchinari e attrezzature che devono soddisfare severi requisiti igienici.
Il supporto per cuscinetto XB3FC viene montato parallelamente alla direzione dell’albero.
L’XB3FC è progettato per facilitare la pulizia. Possono essere forniti completi di viti e bulloni certificati NGI e non. Noi raccomandiamo la soluzione completa di viti e bulloni igienici NGI per usufruire al massino del concetto di sicurezza di igiene.
L’XB3FC soddisfa i requisiti CE 1935/2004, CE 10/2011, CE 2023/2006 e FDA.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Supporti igienici certificati per cuscinetti - XB3FC
Supporto cuscinetto Coperchio
Tipo di cuscinetto
Materiale della sfera del cuscinetto
Acciaio inox con viti
albero
Dado e bullone
Colore supporti per cuscinetti
Under construc N OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 1458.51g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200215* NGI 200215 WEIGHT Under construc on SHEET INFO ISO A3
3-7 DK-9400
L J L1 D F S1 A1 B A2 A2 3 % V1 S2 TYPE EL CLASS AUX Innovation by NGI A 47 20 7,5 38 22 10,2 104,8 43 57,7 60 36 24 XB3FC47 52 25 6,4 41,5 28,5 10,2 118,3 46 65,6 63,5 39 25 XB3FC52 62 30 6,6 47,5 32 10,2 137,3 52,5 79,6 72,3 41,5 27 XB3FC62 72 35 - - - - - - - -- XB3FC72 80 40 - - - - - - - - - - XB3FC80 WHITE (W) BLUE (B) BLACK (S) 47 20 4,5 14,6 16,752 25 4,6 14,6 17,2 27,5 62 30 5,9 20,4 23,3 35,7 72 35 6,4 19,5 23,280 40 6,6 22,3 26,220 25 18 1875 5040 10370 SSB2000 25 27 19,5 1500 5970 11310 SSB2500 30 30 22 1250 8640 15730 SSB3000 - - - - - - SSB3500 - - - - - - SSB4000
Virkelyst
Nørresundby +45 98174500 ngi@ngi.dk
A FRONTE RETRO Dimensioni A [mm] Diametro albero D [mm] V1 [mm] J [mm] J1 [mm] F [mm] H [mm] H1 [mm] L [mm] L1 [mm] A1 [mm] S2 [mm] Codice articolo Dimensioni A [mm] Diametro albero D [mm] OS [Aperto piccolo] A2 OM [Aperto medio] A2 CM [Chiuso medio]] A2 CL [Chiuso grande] A2 Codice articolo codice colore - vedi sotto Colore Codice colore Il supporto per cuscinetto può essere fornito con bulloni igienici certificati. Il nostro assortimento di bulloni igienici certificati è consultabile a pagina 29. Il
è il cuscinetto più comune – acciaio
con
Abbiamo tuttavia
tipi di cuscinetti: ibridi in acciaio inossidabile o in ceramica, con viti o con collare di bloccaggio. Il nostro assortimento completo di
ti è consultabile a
28. * Il supporto igienico per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse (sotto 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto e ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza di h9 al massimo, preferibilmente inferiore
di
+/-3 °
cuscinetto sopra
inossidabile
viti.
quattro
cuscinet-
pagina
Angolo
disallineamento =
per
Acciaio inox con viti Acciaio inox con viti Acciaio inox con viti
Esempio XB3FC52- SSB2500- CL(W)- OS(W)- BXHM1050
Acciaio inox con viti Codice prodotto Supporti per cuscinetti Tipo di cuscinetto Coperchio frontale Coperchio posteriore Bullone (opzionale)
Diametro
D [mm] Larghezza B [mm] Distanza S1 [mm] Velocità massima guarnizioni* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo 24 23
Supporti igienici certificati per cuscinetti - XB4FC
Certificato igienico
Ridotto pulizia
Ridotto acqua
Supporti igienici certificati per cuscinetti - XB4FC
Il supporto a flangia a 4 fori XB4FC, brevettato insieme al relativo design, è la scelta ottimale per macchinari e attrezzature che devono soddisfare severi requisiti igienici.
Il supporto per cuscinetto XB4FC viene montato parallelamente alla direzione dell’albero.
L’XB4FC è progettato per facilitare la pulizia. Possono essere forniti completi di viti e bulloni certificati NGI e non. Noi raccomandiamo la soluzione completa di viti e bulloni igienici NGI per usufruire al massino del concetto di sicurezza di igiene.
L’XB4FC soddisfa i requisiti CE 1935/2004, CE 10/2011, CE 2023/2006 e FDA.
Supporto
Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk
N OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 844.00g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200215* NGI 200215 WEIGHT Under construc on SHEET INFO ISO A3
T V1 F D B A1 S1 A2 S2 3 % A A2 TYPE EL CLASS AUX Innovation by NGI 47 20 7,5 63,5 10,2 84,7 36 24 XB4FC47 52 25 6,4 70 10,2 92 39 25 XB4FC52 62 30 6,6 82,5 10,2 109,1 41,5 27 XB4FC62 72 35 7,1 92 12,2 119,2 46,5 30 XB4FC72 80 40 7,4 101,5 12,2 130,8 50 32 XB4FC80 WHITE (W) BLUE (B) BLACK (S) 47 20 4,5 14,6 16,752 25 4,6 14,6 17,2 27,5 62 30 5,9 20,4 23,3 35,7 72 35 6,4 19,5 23,280 40 6,6 22,3 26,220 25 18 1875 5040 10370 SSB2000 25 27 19,5 1500 5970 11310 SSB2500 30 30 22 1250 8640 15730 SSB3000 35 34 24,5 1070 11680 20830 SSB3500 40 37 26,5 940 13600 23550 SSB4000
RETRO FRONTE Dimensioni A [mm] Diametro albero D [mm] V1 [mm] J [mm] F [mm] L [mm] A1 [mm] S2 [mm] Codice articolo Dimensioni A [mm] Diametro albero D [mm] OS [Aperto piccolo] A2 OM [Aperto medio] A2 CM [Chiuso medio]] A2 CL [Chiuso grande] A2 Codice articolo codice colore - vedi sotto Colore Codice colore Il supporto per cuscinetto può essere fornito con bulloni igienici certificati. Il nostro assortimento di bulloni igienici certificati è consultabile a pagina 29. Il cuscinetto sopra è il cuscinetto più comune – acciaio inossidabile con viti. Abbiamo tuttavia quattro tipi di cuscinetti: ibridi in acciaio inossidabile o in ceramica, con viti o con collare di bloccaggio. Il nostro assortimento completo di cuscinetti è consultabile a pagina 28. * Il supporto igienico per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse (sotto 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto
ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza
h9 al massimo, preferibilmente inferiore Angolo di disallineamento = +/-3 °
e
di
bullone
supporti per
Tipo di
inox con viti Acciaio inox con viti Acciaio inox con viti
inox con viti Acciaio inox con viti
cuscinetto Coperchio Dado e
Colore
cuscinetti
cuscinetto Acciaio
Acciaio
Codice prodotto
Esempio XB4FC52- SSB2500- CL(W)- OS(W)- BXHM1050
della sfera del cuscinetto Diametro albero D [mm] Larghezza B [mm] Distanza S1 [mm] Velocità massima guarnizioni* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo 26 25
Supporti per cuscinetti Tipo di cuscinetto Coperchio frontale Coperchio posteriore Bullone (opzionale)
Materiale
Supporti igienici certificati per cuscinetti - XBPBC
Il supporto a flangia a 2 fori XBPBC, brevettato insieme al relativo design, è la scelta ottimale per macchinari e attrezzature che devono soddisfare severi requisiti igienici.
Il supporto per cuscinetto XBPBC viene montato perpendicolarmente alla direzione dell’albero.
L’XBPBC è progettato per facilitare la pulizia. Possono essere forniti completi di viti e bulloni certificati NGI e non. Noi raccomandiamo la soluzione completa di viti e bulloni igienici NGI per usufruire al massino del concetto di sicurezza di igiene.
L’XBPBC soddisfa i requisiti CE 1935/2004, CE 10/2011, CE 2023/2006 e FDA.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Supporti igienici certificati per cuscinetti - XBPBC
Supporto cuscinetto
Tipo di cuscinetto
Materiale della sfera del cuscinetto
Coperchio
Acciaio inox con viti
Acciaio inox con viti
Acciaio inox con viti
albero
Dado e bullone
Colore supporti per cuscinetti
ALL RIGHTS TO THIS DRAWING PERTAIN TO NGI A/S. ANY USE, PARTLY OR IN WHOLE, INCLUDING BUT NOT LIMITED TO COPYING OR REPRODUCTION OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 1526.27g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200215* NGI 200215 WEIGHT Under construc on SHEET INFO ISO A3 Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk Under construc V1 H L J H2 H1 T D 3 % A F S1 B A2 A3 A2 TYPE EL CLASS AUX Innovation by NGI 47 20 4,4 96 10,2 62,2 33,3 36 117 24 XBPBC47 52 25 3,6 105 10,2 69,4 36,5 39 126 28 XBPBC52 62 30 3 121 10,2 82,8 42,9 41,5 146 29 XBPBC62 72 35 1,8 126 12,2 93,4 47,6 46,5 152 33 XBPBC72 80 40 - - - - - - - - XBPBC80 WHITE (W) BLUE (B) BLACK (S) 47 20 4,5 14,6 16,752 25 4,6 14,6 17,2 27,5 62 30 5,9 20,4 23,3 35,7 72 35 6,4 19,5 23,280 40 6,6 22,3 26,220 25 18 1875 5040 10370 SSB2000 25 27 19,5 1500 5970 11310 SSB2500 30 30 22 1250 8640 15730 SSB3000 35 34 24,5 1070 11680 20830 SSB3500 - - - - - - SSB4000
FRONTE RETRO Dimensioni A [mm] Diametro albero D [mm] V1 [mm] J [mm] F [mm] H [mm] H1 [mm] H2 [mm] L [mm] A3 [mm] Codice articolo Dimensioni A [mm] Diametro albero D [mm] OS [Aperto piccolo] A2 OM [Aperto medio] A2 CM [Chiuso medio]] A2 CL [Chiuso grande] A2
articolo codice colore - vedi sotto Colore Codice colore Il supporto per cuscinetto può essere fornito con bulloni igienici certificati. Il nostro assortimento di bulloni igienici certificati è consultabile a pagina 29. Il
in
28. * Il supporto igienico per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse (sotto 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto e ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza di h9 al massimo, preferibilmente inferiore Angolo di disallineamento = +/-3 °
Codice
cuscinetto sopra è il cuscinetto più comune – acciaio inossidabile con viti. Abbiamo tuttavia quattro tipi di cuscinetti: ibridi
acciaio inossidabile o in ceramica, con viti o con collare di bloccaggio. Il nostro assortimento completo di cuscinetti è consultabile a pagina
Acciaio inox con viti Acciaio inox con viti
Codice prodotto
Esempio XBPBC25- SSB2500- CL(W)- OS(W)- BXHM1060
Supporti per cuscinetti Tipo di cuscinetto Coperchio frontale Coperchio posteriore Bullone (opzionale)
Diametro
D [mm] Larghezza B [mm] Distanza S1 [mm] Velocità massima guarnizioni* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo 28 27
Supporti igienici certificati per cuscinetti - XBTBC
Il supporto a base corta con blocco XBTBC, brevettato insieme al relativo design, è la scelta ottimale per macchinari e attrezzature che devono soddisfare severi requisiti igienici.
Il supporto per cuscinetto XBTBC viene montato perpendicolarmente alla direzione dell’albero.
L’XBTBC è progettato per facilitare la pulizia. Possono essere forniti completi di viti e bulloni certificati NGI e non. Noi raccomandiamo la soluzione completa di viti e bulloni igienici NGI per usufruire al massino del concetto di sicurezza di igiene.
L’XBTBC soddisfa i requisiti CE 1935/2004, CE 10/2011, CE 2023/2006 e FDA.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Supporti igienici certificati per cuscinetti - XBTBC
Supporto cuscinetto
Tipo di cuscinetto
Coperchio
Materiale della sfera del cuscinetto
albero
Dado e bullone
Acciaio inox con viti
Acciaio inox con viti
Acciaio inox con viti
cuscinetto sopra è il cuscinetto più comune – acciaio inossidabile con viti. Abbiamo tuttavia quattro tipi
cuscinetti: ibridi in acciaio inossidabile o in ceramica, con viti o con collare di bloccaggio. Il nostro assortimento completo di cuscinetti è consultabile a pagina 28.
Colore supporti per cuscinetti
Under construc RIGHTS TO THIS DRAWING PERTAIN TO NGI A/S. ANY USE, PARTLY OR IN WHOLE, INCLUDING BUT NOT LIMITED TO COPYING OR REPRODUCTION OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 1712.64g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200215* NGI 200215 WEIGHT Under construc on SHEET INFO ISO A3 Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk V1 H1 H L J G1 T A2 A3 D 3 % A A2 S1 B TYPE EL CLASS AUX Innovation by NGI 47 20 - - - - - - XBTBC47 52 25 51 69,4 36,5 72,3 13 28 XBTBC52 62 30 - - - - - - XBTBC62 72 35 - - - - - - XBTBC72 80 40 - - - - - - XBTBC80 WHITE (W) BLUE (B) BLACK (S) 47 20 4,5 14,6 16,752 25 4,6 14,6 17,2 27,5 62 30 5,9 20,4 23,372 35 6,4 19,5 23,280 40 6,6 22,3 26,2- - - - - - SSB2000 25 27 19,5 1500 5970 11310 SSB2500 - - - - - - SSB3000 - - - - - - SSB3500 - - - - - - SSB4000 DIMENSIONE BULLONE
FRONTE RETRO Dimensioni A [mm] Diametro albero D [mm] J [mm] H [mm] H1 [mm] L [mm] G1 [mm] A3 [mm] Codice articolo Dimensioni A [mm] Diametro albero D [mm] OS [Aperto piccolo] A2 OM [Aperto medio] A2 CM [Chiuso medio]] A2 CL [Chiuso grande] A2 Codice articolo codice colore - vedi sotto Colore Codice colore Il supporto per cuscinetto può essere fornito con bulloni igienici certificati. Il nostro assortimento di bulloni igienici certificati è consultabile a pagina 29. Il
*
per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse (sotto 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto e ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza di h9 al massimo, preferibilmente inferiore Angolo di disallineamento = +/-3 °
di
Il supporto igienico
Acciaio inox con viti Acciaio inox con viti
Esempio XBTBC25- SSB2500- CL(W)- OS(W)- BXHM1060
Diametro
D [mm] Larghezza B [mm] Distanza S1 [mm] Velocità massima guarnizioni* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo 30 29
Codice prodotto Supporti per cuscinetti Tipo di cuscinetto Coperchio frontale Coperchio posteriore Bullone (opzionale)
Cuscinetti igienici acciaio inox o ibridi in ceramica
Produciamo cuscinetti di alta qualità in acciaio inox e cuscinetti ibridi in ceramica.
Guarnizioni in gomma blu FDA blu NBR.
Da ricerche fatte analizzando 1.000 cuscinetti si evince che il 99,6% di cuscinetti in ceramica hanno una durata di almeno 4 volte superiore ad un cuscinetto di altro materiale.
Nel 50% dei casi, la durata del cuscinetto sostituito risulta tra 8-20 volte piú lunga.
Nel 30% dei casi, ci si aspetta il cusineto in ceramica non dovrà mai essere sostituito per tutto il periodo di vita della macchina.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Cuscinetti
igienici acciaio inox o ibridi in ceramica
SSB
Caratteristiche speciali
- Cuscinetto in acciaio inox
- Sfere in acciaio inox
- Anelli in AISI 440
CSB
Caratteristiche speciali
- Cuscinetto in ceramica
- Sfere in ceramica irbida
- Anelli in AISI440
SSA
Caratteristiche speciali
-Cuscinetto in acciaio inox
- Sfere in acciaio inox
- Anelli in AISI 440
- Collare eccentrico di fissaggio
CSA
Caratteristiche speciali
- Cuscinetto in ceramica
- Sfere in ceramica irbida
- Anelli in AISI 440
- Collare eccentrico di fissaggio
32 31
Cuscinetti
ceramica
I nostri cuscinetti sono preinstallati nelle sedi dei cuscinetti e attualmente ne offriamo 4 tipi: cuscinetti ibridi in acciaio inossidabile o in ceramica, con viti o collare di bloccaggio.
Le nostre sedi igieniche certificate con tenuta IP69K forniscono l’ambiente ideale per il cuscinetto e sono quindi adatte per un funzionamento che non necessita di manutenzione.
I principali parametri operativi che determinano la durata del cuscinetto sono il tipo e le dimensioni del cuscinetto, il carico, la velocità, la temperatura di esercizio, le tolleranze dell’albero.
I nostri cuscinetti sono lubrificati a vita con grasso multiuso ad alte prestazioni studiato specificamente per la lubrificazione di macchinari per la lavorazione degli alimenti, tutti sigillati a vita da guarnizioni realizzate in NBR blu approvato dalla FDA.
Il metodo di bloccaggio con viti è la funzione di bloccaggio più comune.
I cuscinetti con collare di bloccaggio eccentrico sono destinati principalmente all’uso in applicazioni in cui il senso di rotazione è costante. Su un lato dell’anello interno del cuscinetto è montata un’estensione eccentrica che si adatta al collare di bloccaggio.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Cuscinetti igienici acciaio inox o ibridi
in ceramica
Cuscinetto
Acciaio inox
Cuscinetto
Ceramica hybrid
Con viti
Con viti
Con viti
Con viti
Con viti
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
[mm] Distanza S1 [mm] Velocità massima Cuscinetto* [R/min.]
carico statico Co [N]
carico dinamico C [N]
Con viti
Con viti
Con viti
Con viti
Con viti
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
Con collare di bloccaggio
Grasso per cuscinetti a sfere in acciaio inox:
I nostri cuscinetti a sfere in acciaio inox sono lubrificati a vita con grasso Mobil FM 222, un prodotto multiuso ad alte prestazioni studiato specificatamente per la lubrificazione di macchinari per la lavorazione degli alimenti.
Gli FM 222 sono lubrificanti di categoria n per l’agricoltura e il settore ‘agroalimentare in Canada (contatto accidentale con gli alimenti) e sono formulati con componenti che soddisfano i requisiti di CFR 178.3570, capitolo 21, e NSF registrati come lubrificanti classificati H1.
DIN 51825 KPF2K-20 - Kosher/Parve –Halal.
Grasso per cuscinetti a sfere ibridi in ceramica:
I nostri cuscinetti a sfere ibridi in ceramica sono lubrificati a vita con ROCOL® FOODLUBE Premier 1 un lubrificante morbido, bianco, atossico contenente PTFE per l’efficace lubrificazione e protezione di cuscinetti a sfere, a rulli e a strisciamento, guide di scorrimento e boccole, in particolare quelli utilizzati in ambienti a contatto con prodotti alimentari, farmaceutici e in altri ambienti puliti.
FOODLUBE Premier 1 è resistente a temperature comprese tra -20°C e +180°C ed è prodotto solo con ingredienti elencati dalla FDA: Gruppo FDA 21 CFR 178.3570.
FOODLUBE Premier 1 è registrato NSF, registrato NSF H1 – 141084 e certificato ISO 21469.
* Il supporto igienico per cuscinetti è in genere utilizzato su trasportatori che girano a velocità relativamente basse (sotto i 2000 g/min), il supporto crea un ambiente incontaminato al cuscinetto e ottimale sarebbe montarlo su un albero in acciaio aisi 304 con superfice a rigorosità tra 0,8 µm e 1,6 µm Ra con una tolleranza di h9 al massimo, preferibilmente inferiore
A A B B SECTION A-A SECTION B-B ALL RIGHTS TO THIS DRAWING PERTAIN TO NGI A/S. ANY USE, PARTLY OR IN WHOLE, INCLUDING BUT NOT LIMITED TO COPYING OR REPRODUCTI ON OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRE SS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGE MENT. DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200858* NGI 200858 RAW MATERIAL WEIGHT MATERIAL FINISHING UNTOLERANCED DIMENSIONS 143.59g SSB205-NGI-ZEN SHEET INFO ISO A3 Virkelyst 3-7 Nørresundby +45 96327541 tech@ngi.dk Under construction UNTOLERANCED GEOMETRY SURFACE TREATMENT INITIALSB S1 S2 D1 D 47 20 25 18 4800 5040 10370 SSB2000 52 25 27 19,5 4200 5970 11310 SSB2500 62 30 30 22 3780 8640 15730 SSB3000 72 35 34 24,5 3150 11680 20830 SSB3500 80 40 37 26,5 2750 13600 23550 SSB4000 47 20 25 18 4800 5040 10370 SSA2000 52 25 27 19,5 4200 5970 11310 SSA2500 62 30 30 22 3780 8640 15730 SSA3000 72 35 34 24,5 3150 11680 20830 SSA3500 80 40 37 26,5 2750 13600 23550 SSA4000 47 20 25 18 4800 4032 10370 CSB2000 52 25 27 19.5 4200 4776 11310 CSB2500 62 30 30 22 3780 6912 15730 CSB3000 72 35 34 24,5 3150 9344 20830 CSB3500 80 40 37 26,5 2750 10880 23550 CSB4000 47 20 25 18 4800 4032 10370 CSA2000 52 25 27 19.5 4200 4776 11310 CSA2500 62 30 30 22 3780 6912 15730 CSA3000 72 35 34 24,5 3150 9344 20830 CSA3500 80 40 37 26,5 2750 10880 23550 CSA4000
funzione Dimensioni A [mm] Diametro albero D [mm]
B [mm]
S1 [mm] Velocità massima Cuscinetto* [R/min.] Valutazione carico statico Co [N] Valutazione carico dinamico C [N] Codice articolo
Bloccaggio
Larghezza
Distanza
Dimensioni A [mm]
albero D [mm]
B
Bloccaggio funzione
Diametro
Larghezza
Valutazione
Valutazione
Codice articolo
igienici acciaio inox o ibridi in
34 33
Bulloni & dadi
igienici certificati
NGI è in grado di offrire bulloni e dadi igienici certificati con guarnizioni in gomma NBR blu. La guarnizione in gomma NBR blocca l’acqua e i batteri e impedisce un assemblaggio antiigienico metallo-su-metallo.
I bulloni e i dadi hanno superfici autodrenanti con una rugosità massima di 0,8 µm Ra. Il design dei bulloni e dei dadi non si discosta dalle dimensioni degli attuali bulloni e dadi standard. Pertanto le dimensioni della chiave, l’altezza della filettatura, ecc. rimangono identiche, rendendo molto facile la sostituzione dei bulloni standard.
Questi sono gli accessori giusti da utilizzare su tutti i macchinari e in tutti gli ambienti di lavaggio igienico certificati.
- Certificato in conformità con lo standard 3-A (RPSCQC)
- Certificato in conformità con lo standard igienico EHEDG
TIPO EL - CLASSE i AUX
- Riduce al minimo i tempi di pulizia e il consumo di acqua
- Superfici con una ruvidezza massima di 0,8 µm RA
- Disponibile nelle misure M5-M24
Certificato igienico
Ridotto pulizia
Ridotto acqua
Bulloni & dadi igienici certificati
Bulloni igienici certificati - BXH
igienici certificati - NDXH
Filettatura T1 Coppia di serraggio [Nm]
TYPE EL CLASS AUX TM B1 B2 T1 T B2 B1 47 M10 12 50 1-5 16 38 21,1 BXHM1050 47 M10 12 55 5-10 16 38 21,1 BXHM1055 52 M10 12 50 1-5 16 38 21,1 BXHM1050 52 M10 12 55 5-10 16 38 21,1 BXHM1055 62 M10 12 55 1-5 16 38 21,1 BXHM1055 62 M10 12 60 5-10 16 38 21,1 BXHM1060 72 M12 14 60 1-5 18 68 25,8 BXHM1260 72 M12 14 65 5-10 18 68 25,8 BXHM1265 80 M12 14 65 1-5 18 68 25,8 BXHM1265 80 M12 14 70 5-10 18 68 25,8 BXHM1270 M10 38 19,9 15 16 21,1 NDXH-M10 M12 68 24,5 18 18 25,8 NDXH-M12 Dimensioni A [mm] Dimensione bullone T Total altezza B1 [mm] Filettatura lunghezza B2 [mm] Spessore della piastra [mm] [mm] Coppia di serraggio [Nm] Diametro del dado esterno [mm] Codice articolo * Il cuscinetto può essere fornito con bulloni igienici certificati. Sono disponibili bulloni di varie lunghezze, contattare NGI per altre opzioni.
Dadi
Altezza testa B1 [mm]
Filettatura lunghezza B2 [mm] W [mm]
Diametro
del dado esterno [mm]
Codice articolo
36 35
Distanziali igienici
certificati per supporti per cuscinetti
NGI offre distanziali igienici certificati con guarnizioni di gomma NBR blu. La guarnizione in gomma NBR impedisce l’ingresso di acqua e batteri e previene un assemblaggio antiigienico metallo-su-metallo.
Applicando rigorosamente i criteri di progettazione igienica si assicura che le sedi dei cuscinetti possano essere pulite dietro e intorno all’albero. Inoltre.
I nostri supporti per cuscinetti sono classificati USDA.
Quando devono essere seguite le leggi USDA, utilizzare distanziali igienici di NGI per garantire la distanza approvata dalla superficie di supporto. Per i componenti igienici di NGI che sono già approvati 3-A RPSCQC, l’USDA si è concentrato principalmente sulla protezione contro le filettature visibili e distanziali da 1” per le sedi dei cuscinetti.
Per fissare le sedi dei cuscinetti igienici NGI alla superficie di supporto, utilizzare sempre bulloni o dadi igienici certificati NGI per garantire il design igienico generale.
Certificato igienico
Ridotto pulizia
Ridotto acqua
Distanziali igienici certificati per supporti per
cuscinetti
Distanziatore ovale
Distanziatore rotondo
OR REPRODUCTIO N OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEME NT. DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE *NGI 200430* NGI 200430 Under construc�on SHEET INFO ISO A3 Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk RIGHTS TO THIS DRAWING PERTAIN TO NGI A/S. ANY USE, PARTLY OR IN WHOLE, INCLUDING BUT NOT LIMITED TO COPYING OR REPRODUCTION OF THE ITEMS CONTAINED IN THE DRAWING, AND WITHOUT THE EXPRESS PERMISSION OF NGI A/S WILL BE REGARDED AS AN ACT OF INFRINGEMENT. 1695.90g DESCRIPTION DRAWING NUMBER CURRENT REVISION RELEASED BY RELEASE DATE WEIGHT Under construction SHEET INFO ISO A3 Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk V2 V2 V2 J1 H1 H3 F F 47 19 13 23,2 30,8 8000200 52 19 11 23,5 31,2 HF95462 62 19 11 27,5 37,2 HF95463 72 19 15 28,4 48,8 HF95696 80 19 15 30,4 52,8 HF95705 47 22 12 22 HF95464 52 22 12 22 HF95464 62 22,5 12 26 HF95461 72 22 15 28,5 HF95697 80 22 15 30 HF95702
Dimensione cuscinetti A [mm] V2 [mm] F [mm] H1 [mm] J1 [mm] Codice articolo Dimensione cuscinetti A [mm] V2 [mm] F [mm] H3 [mm] Codice articolo 38 37
La nuova unità igienica CIP, facile da montare, è una soluzione semplice ed efficiente, in cui gli ugelli sono posizionati sulle due barre irroratrici. In questo modo si possono rimuovere efficacemente i residui organici accumulati da entrambi i lati di un trasportatore di processo e a nastro.
L’unità CIP può essere facilmente installata senza l’uso di complicate modifiche ingegneristiche e del telaio del trasportatore. Il dispositivo è altamente efficiente, è progettato igienicamente e rende la pulizia più rispettosa dell’ambiente.
L’installazione della nuova unità CIP riduce al minimo la pulizia manuale da parte dell’operatore e contribuisce a limitare l’utilizzo di risorse, come acqua, manodopera e detergenti.
Visitate www.ngi-global.com per saperne di più
• Riduci i tempi di pulizia e il lavoro manuale e aumenta i tempi di produzione
• Riduci il consumo di acqua, prodotti chimici ed energia
• Riduci al minimo l’usura delle superfici del nastro trasportatore evitando la pulizia manuale
• Poca manutenzione e assistenza necessari
• Design igienico all’avanguardia. Ispirato alle linee guida di progettazione EHEDG e 3-A
Un modo più sicuro ed
per
il tuo
-
efficace
pulire
impianto?
Prova la nostra unità di lavaggio CIP!
Guarda il video online per vedere l’unità CIP in azione
