French NGI catalogue 2024 by NGI A/S

“Solutions hygiéniques et durables pour l’industrie alimentaire.

Nous développons et innovons en permanence produits et concepts pour concepts pour satisfaire les exigences de nos clients”

L’ADN du logo

Le parcours de notre logo de notre transformation d’un fournisseur de produits en acier inoxydable en un partenaire à valeur ajoutée dans la conception hygiénique.

Nous pensons qu’il ne suffit pas de livrer avec ponctualité des produits de haute qualité pour réussir. Nous souhaitons établir des relations de collaboration avec nos clients avec la vraie intention de créer une valeur réelle.

Heritage & hygiene

Data Dynamic

Knowledge-sharing

Le logo NGI n’est pas qu’un logo Chaque détail est soigneusement élaboré pour représenter notre histoire et notre ADN.

L’hygiène est la pierre angulaire l’ensemble de nos actions et de nos convictions. Cette idée est symbolisée par la couleur bleue claire de notre logo et la forme circulaire.

Notre nouveau logo comprend également une forme carrée représentant l’organisation numérique axée sur les données que NGI est devenue. Nous collectons systématiquement des données qui peuvent être vitales pour les grandes organisations. Ces données permettent aux sites d’apprendre les uns des autres et de se normaliser au sein de l’organisation.

La ligne entre le cercle et le carré représente la connectivité, les partenariats et les relations solides que nous sommes fiers d’établir avec nos clients.

Le monogramme du logo a pris vie pour représenter la nature dynamique et numérique de NGI. Notre nouveau site Internet, qui devrait être lancé au début de 2023, appuiera davantage cette idée car sa conception a pour objectif d’être attrayante, animée et axée sur la vidéo.

LIVRAISON SOUS

1 À 4 JOURS EN SCANDINAVIE

1-4 DAYS DELIVERY IN SCANDINAVIA

R ÉPONSE SOUS12HEURES (maximum)auxdemandes des clients

Maximum 12HOURSRESPONSETIMEtocustomer enquiries QUICKORDERCONFIRMATION(within24hours)

CONFIRMATIONRAPIDEDESCOMMANDES(dansles 24 heures)

Incoming orderspackedandSHIPPEDTHE SAME DAY

Commandes entrantesemballéesetEXPÉDIÉES LE JOUR MÊME

LIVRAISON SOUS 4 À 6

JOURS DANS LE RESTE DU MONDE

4-6 DAYS DELIVERY IN REST OF WORLD

AUCUNPROJET denivellement

Livraisonmondialesous 1À6JOURS

OptionalEXPRESSDELIVERY (nextday) TRACK&TRACE onallshipments

World-widedelivery1-6DAYS

En option:LIVRAISONEXPRESS(jour suivant)

SUIVIETTRAÇABILITÉ detoutesles expéditions

WHY NGI?

Nolevelling

PROJECTISIMPOSSIBLEfor NGI NOMINIMUMORDERQUANTITIES

N’ESTIMPOSSIBLEpour NGI AUCUNEQUANTITEMINIMUMDECOMMANDE

NGI ofersALLTYPESOFHIGH-QUALITYLEVELLING FEET a t c o m p e t i t i v e pirsec

NGI proposeTOUSLESTYPESDEPIEDSDENIVELLEMENT à de s p r i x c o m ép t i fit s

NGIistheONLYMANUFACTURERINTHEWORLD o f cert i fie d hy ig e n i c l e v e l l i n g f tee

NGI estleSEULFABRICANTAUMONDE depieds de n ive l lemen t hy ig é n i q u e s ec tr i fié s

Country-specifickeyaccountconsultants with LOCAL L A N G U A G E S K I L L S

Consultantsdédiéspourlescomptes c lés PARLANT LA L A N G U E D U P A Y S

Directeurs régionaux des ventes implantés localement

Des consultants experts sur vos marchés

Invitation à l’innovation

Investir dans le partage des connaissances

Obtenez un avantage concurrentiel grâce à des composants hygiéniques

NGI est devenu le leader mondial du marché pour les composants hygiéniques grâce à sa connaissance approfondie des activités et des besoins de ses clients.

Notre connaissance approfondie des divers secteurs de la fabrication de machines et d’équipements industriels et de la transformation alimentaire fait de nous un partenaire à forte valeur ajoutée axé sur le conseil et le partage des connaissances.

Aujourd’hui, NGI est présente dans plus de 50 pays et s’étend rapidement. En tant que client NGI, vous serez toujours en mesure de parler à un consultant dédié qui parle la langue de votre pays.

Souhaitez-vous que nous calculions vos économies ?

Contactez-nous si vous souhaitez un échantillon gratuit ou que nous vous aidions à calculer vos économies.

Innovation produit

NGI Innovation - the Sustainable Way

Innover pour demain

Investir dans la recherche et le développement

Acier inoxydable - Matériaux recyclables

80 % de nos produits peuvent être recyclés. Nous travaillons sur des initiatives pour que ce pourcentage soit encore plus élevé.

Joints hygiéniques - Économie de ressources

Permettent un accès facile pour le nettoyage et réduisent la consommation d’eau.

Haute qualité - Durée de vie prolongée

Nos produits sont de très haute qualité, ce qui signifie qu’ils ont une durée de vie plus longue que les composants correspondants.

Conception hygiénique

- Protection des consommateurs

Nous veillons à ce que les composants ne constituent pas un risque pour l’hygiène grâce à une conception innovante et sans compromis.

Soutenir le devellopement durable grace aux composants NGI

NGI cherche continuellement à optimiser le comportement hygiénique des nombreuses entreprises qui utilisent nos composants hygiéniques certifiés.

Notre mission va bien au-delà de nos produits. Nous garantissons un comportement responsable grâce à notre expertise, la collaboration et le partage des connaissances entre les différents secteurs et par-delà les frontières.

L’utilisation des composants hygiéniques de NGI améliore considérablement la sécurité alimentaire et optimise et réduit l’utilisation des ressources de nettoyage d’au moins 28 %.

MODERNISATION

DES EQUIPEMENTS D’ARLA POUR ÉVITER LES TROUS ET FISSURES AU SOL

”Dans le cadre de la maintenance d’Arla, il est essentiel que les machines fonctionnent tout le temps. Toute interruption de la production serait problématique.

J’ai considéré que les pieds hygiéniques étaient une excellente option pour minimiser les dégâts causés au sol par les pompes. Le fait que ces pieds soient hygiéniques et faciles à nettoyer pour notre service de maintenance est en parfaite synergie avec les nouvelles normes hygiéniques mises en place par Arla.

Les pieds sont très hygiéniques et faciles à nettoyer, et le joint hygiénique au sol garantit l’amortissement des vibrations de la pompe, ce qui évite les trous au sol.”

Per Kaster Nielsen Maintenance, Arla

LE CHALLENGE

L’usine d’Arla à Rødkærsbro (Roedkaersbro), au Danemark, est le plus grand site de production de mozzarella en Europe. Cette coopérative de produits laitiers avait un problème avec certaines pompes sur son site de production, car les vibrations des pompes étaient si importantes qu’elles avaient fini par faire des trous dans le sol. Il s’agissait d’un problème lié à l’hygiène, mais aussi à la maintenance.

LA SOLUTION

Un ingénieur de maintenance local a demandé de l’aide à NGI, qui a remplacé les pieds des pompes par des pieds de nivellement NGI hygiéniques et certifiés.

LE RÉSULTAT

Les nouveaux pieds amortissent les vibrations des pompes, et les trous dans le sol ne sont plus un problème. Cela facilite la maintenance, optimise le temps de fonctionnement des machines et améliore l’hygiène générale de la zone de production. Cette modernisation des équipements a, en d’autres termes, permis à Arla de réaliser des économies, car l’entreprise n’a plus à interrompre sa production pour combler les trous, tout en améliorant l’hygiène générale sur son site.

BARRY CALLEBAUT

LES NORMES

LES PLUS ÉLEVÉES - Y COMPRIS POUR L’HYGIÈNE

“NGI est un partenaire très intéressant pour nous, car leurs innovations en termes de design hygiénique nous permettent, en tant que marque, de spécifier des systèmes de nivellement certifiés EHEDG, garantissant ainsi que NGI aidera nos fournisseurs OEM à mettre en œuvre les systèmes les plus hygiéniques possibles sur nos sites de production.

Nous allons garder un œil sur les produits hygiéniques NGI actuels et à venir, car nous sommes sûrs que nous avons trouvé un partenaire qui peut nous aider, ainsi que les constructeurs de nos machines, à obtenir des résultats très positifs avec très peu d’eforts de notre côté.”

LE CHALLENGE

En tant que principal fabricant de chocolat du monde, Barry Callebaut se doit respecter les normes les plus élevées en matière d’hygiène. Après avoir commencé à utiliser des pieds hygiéniques de NGI dans ses usines en Belgique et au Royaume-Uni, l’entreprise a rapidement compris l’utilité d’intégrer ces pieds lors de la phase de spécifications au moment du passage de commandes de nouvelles machines par ses constructeurs de machines. Barry Callebaut souhaitait donc intégrer des composants NGI dans leurs spécifications techniques.

LA SOLUTION

NGI a aidé Barry Callebaut à développer et à mettre en œuvre sa norme pour son équipement de production. NGI a collaboré étroitement avec Barry Callebaut durant ce processus et NGI a, en outre, aidé les constructeurs des machines de Barry Callebaut pour la mise en œuvre. Pour concevoir la solution, NGI et Barry Callebaut se sont concentrés sur toutes les parties de la chaîne d’approvisionnement des machines, en veillant à ce que Barry Callebaut, ses conseillers et fournisseurs tirent tous parti de l’ensemble de ces nouvelles normes.

LE RÉSULTAT

Hugo Durado & Sebastien Ducatteeuw

Ingénieur mécanicien et chef de projet, Barry Callebaut

La nouvelle norme est mise en œuvre par Barry Callebaut et ses fournisseurs ont également commencé à l’appliquer. L’un de ces fournisseurs est DESMI, qui a confirmé que les pieds hygiéniques et les normes de NGI sont faciles à utiliser.

ÉTUDE

IDENTIFIER LE PROBLÈME ET FOURNIR

LA SOLUTION

LE CHALLENGE

L’un des clients d’Ecolab a connu une grave épidémie de listeria dans une de ses usines européennes. Il a donc fait venir Ecolab pour identifier la source du problème et indiquer une possible solution.

LA SOLUTION

Un spécialiste d’Ecolab a visité l’usine, et il a identifié plusieurs points à améliorer. Certains d’entre eux étaient liés à la conception des équipements. De nombreuses machines n’étaient, par exemple, pas conçues avec des composants optimisés au niveau hygiénique.

Comme Ecolab participe à BOPP (le Programme NGI de partenariat avec les propriétaires de marques), le spécialiste a pu non seulement identifier le problème, mais aussi proposer une solution. Et les machines ont été modernisées avec des pieds de nivellement hygiéniques NGI certifiés et faciles à nettoyer.

”Faire partie de BOPP nous permettra de conseiller nos clients pour leurs problèmes en matière d’hygiène sur leurs sites de production, en utilisant bien sûr également les procédures de nettoyage d’Ecolab.”

LE RÉSULTAT

Le client d’Ecolab a obtenu une solution rapide et efficace à son problème, et il a ensuite demandé à ses constructeurs de machines de contacter NGI pour s’assurer que les machines soient fournies avec des composants NGI certifiés à l’avenir.

Michael Stavad

Spécialiste des applications alimentaires européennes, Ecolab

NGI est donc devenu un fournisseur privilégié de pieds certifiés ainsi qu’un expert externe en matière de conception hygiénique.

Améliorer l’hygiène et

la sécurité alimentaire n’a pas a être difficile...

Il suffit souvent de simplement utiliser systématiquement les bonnes méthodes et approches pour résoudre des problèmes spécifiques.

Le Programme NGI de Partenariat avec les Propriétaires de Marques est une série d’initiatives visant à encourager la collaboration, l’expertise, le partage des informations, la documentation et la standardisation.

Le programme NGI de partenariats avec les propriétaires de marques comprend 5 initiatives concrètes qui peuvent améliorer l’hygiène, la salubrité alimentaire et la propreté dans vos environnements de production.

Le programme est un ensemble d’outils évolutif qui peut être adapté aux besoins et souhaits des propriétaires de marques.

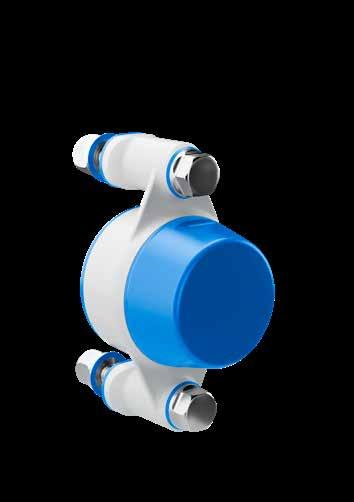

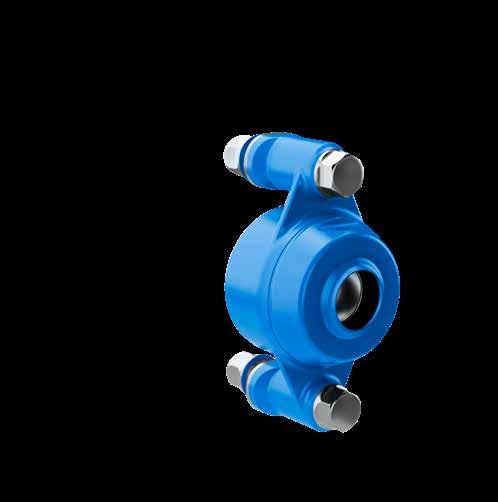

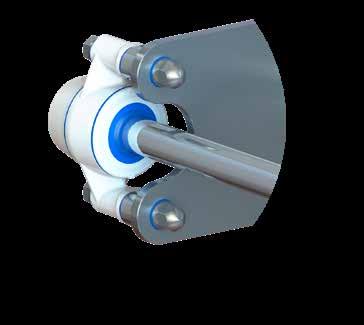

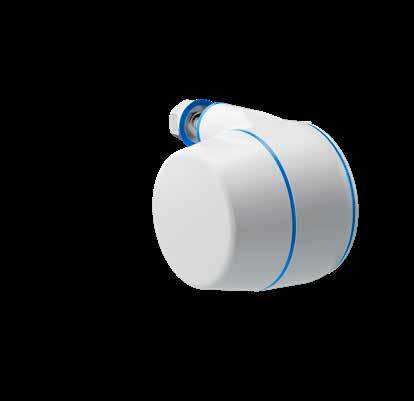

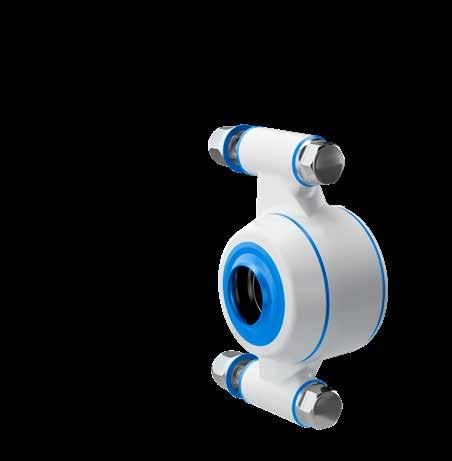

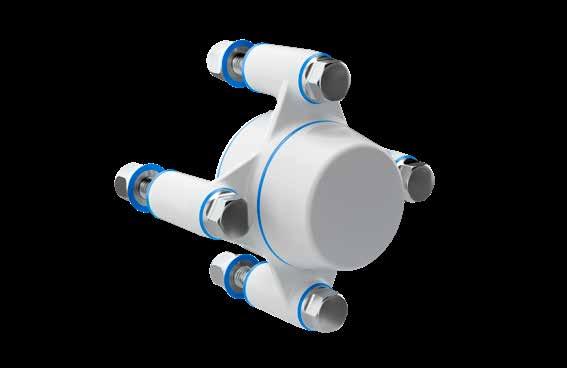

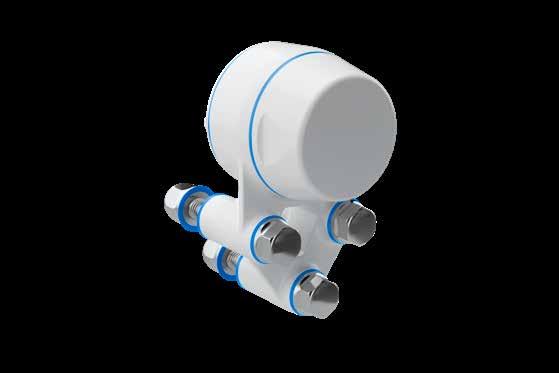

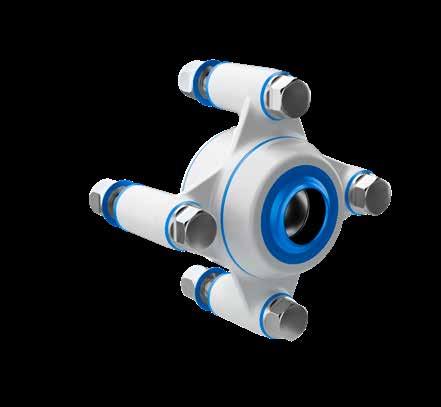

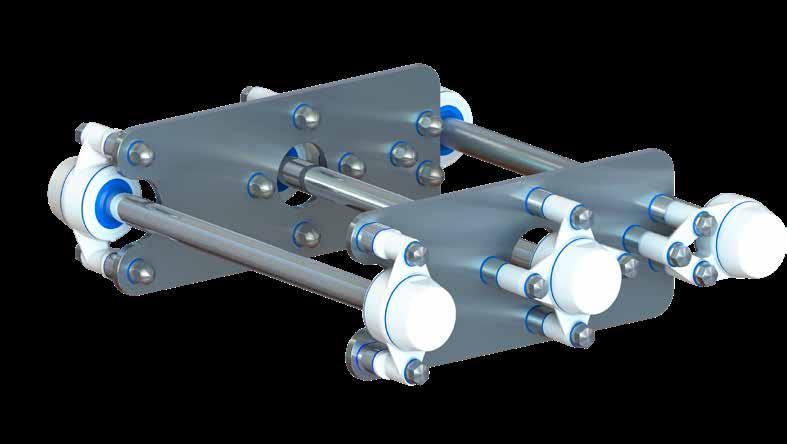

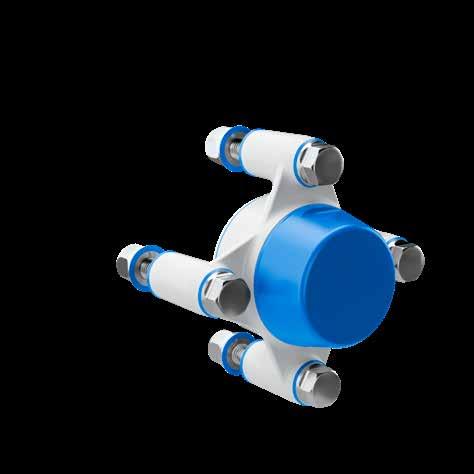

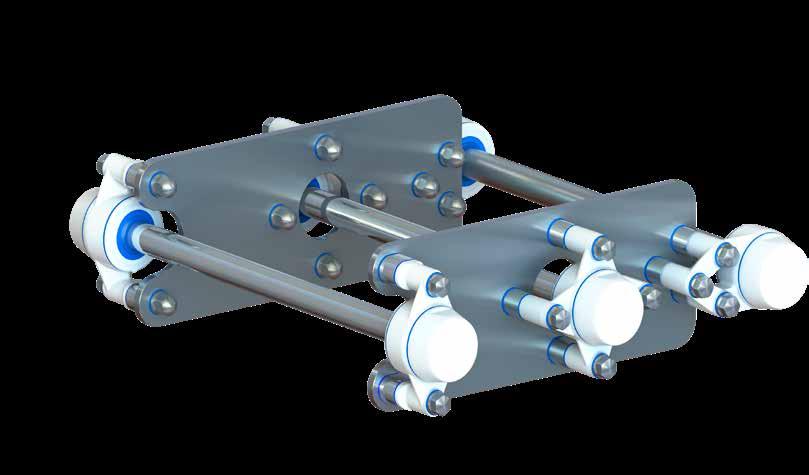

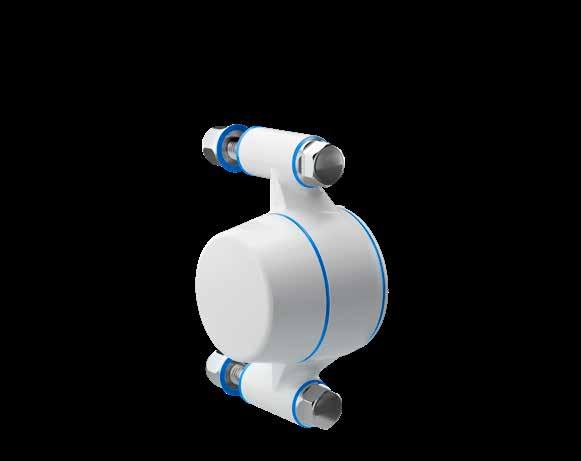

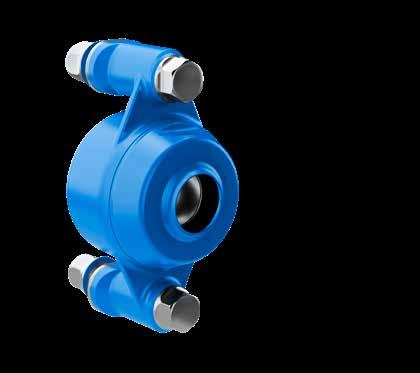

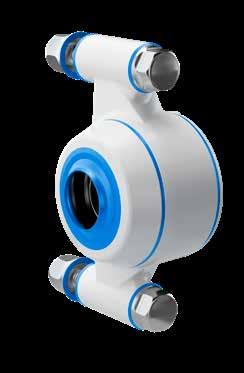

Paliers de roulement

Innovants et fiables

Nous fournissons la solution optimale pour votre application

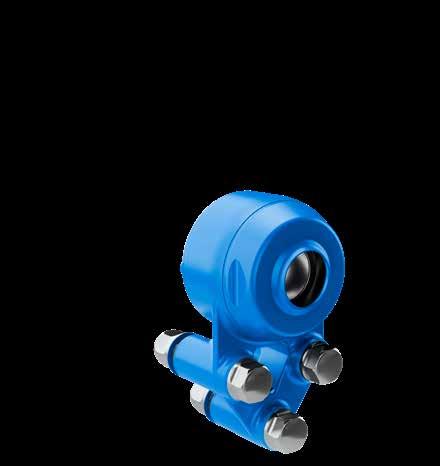

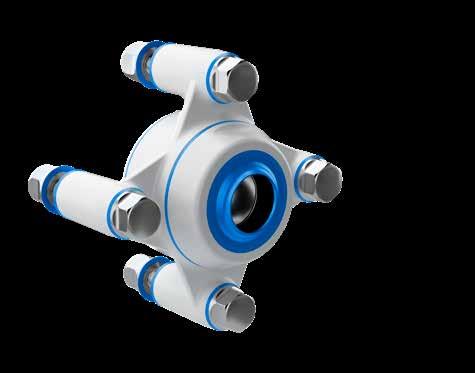

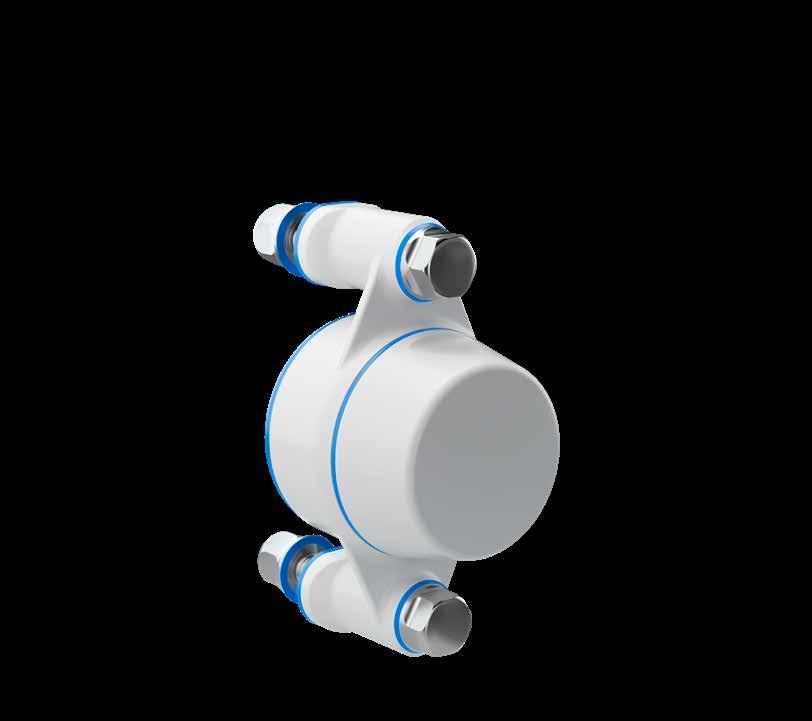

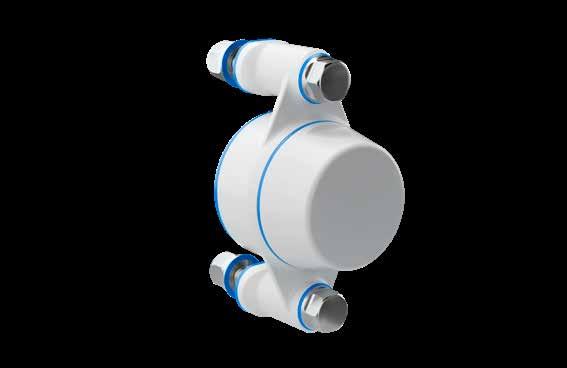

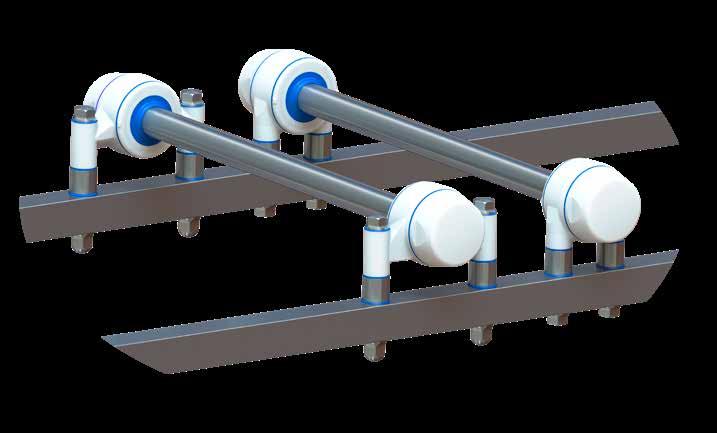

Les nouveaux boîtiers de roulement de NGI sont conformes aux règles et directives EHEDG, 3-A et USDA, et sont spécialement conçus pour minimiser les risques de contamination et améliorer la sécurité alimentaire.

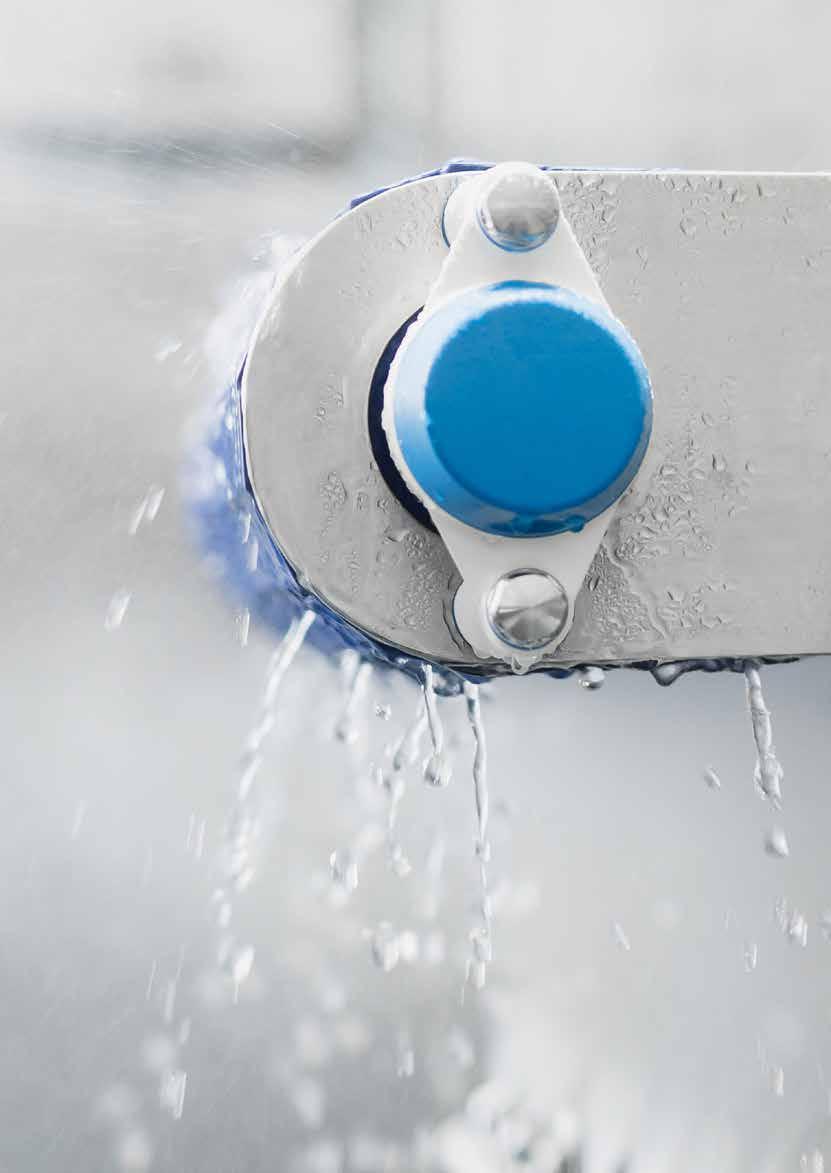

Ce boîtier de roulement est doté d’un revêtement étanche breveté qui le protège contre la saleté et les bactéries, tout en prolongeant la durée de vie du roulement. Les roulements sont lubrifiés pour la vie, éliminant ainsi le risque de propagation de graisse contaminée lors d’un nettoyage haute pression.

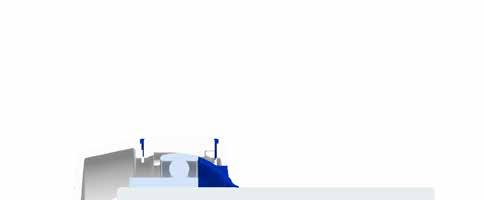

L’insertion de l’arbre dans le boîtier de roulement a un nouveau design révolutionnaire qui garantit l’étanchéité même en cas de mauvais alignement de plus de 3 degrés à l’installation.

Installation Plug&Play.

Sécurité alimentaire renforcée.

Un design entièrement hygiénique qui minimise les risques de contamination.

Réduisez votre consommation d’énergie

Réduisez votre consommation d’eau et minimisez votre utilisation de produits détergents.

Rendez-vous sur https://fr.ngi-global.com/paliers pour en savoir plus et voir notre gamme de produits.

Innovation by NGI

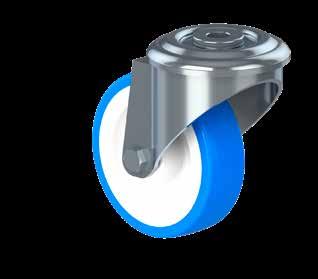

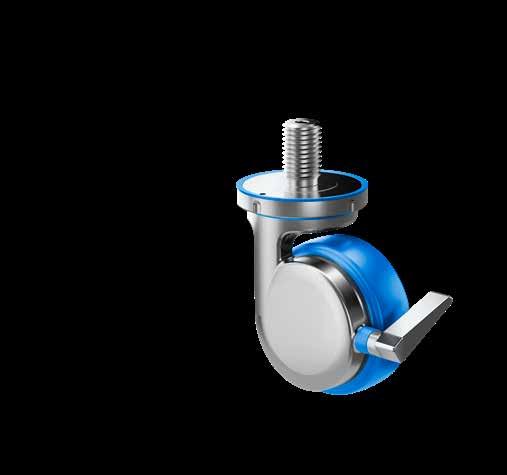

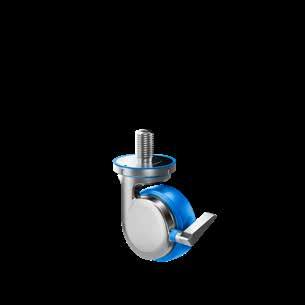

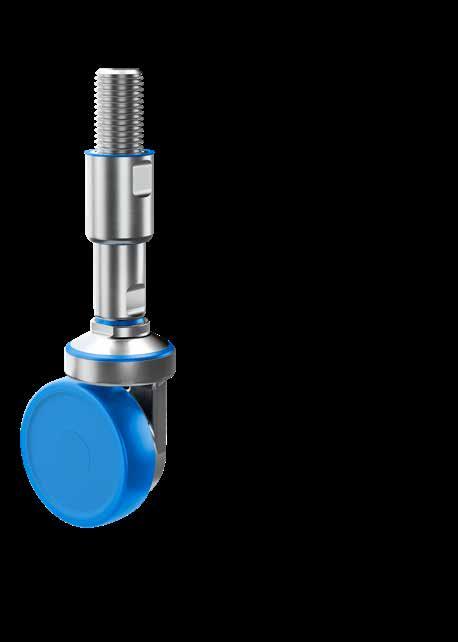

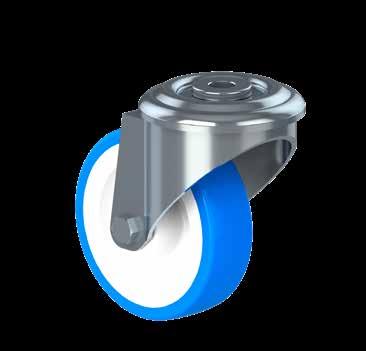

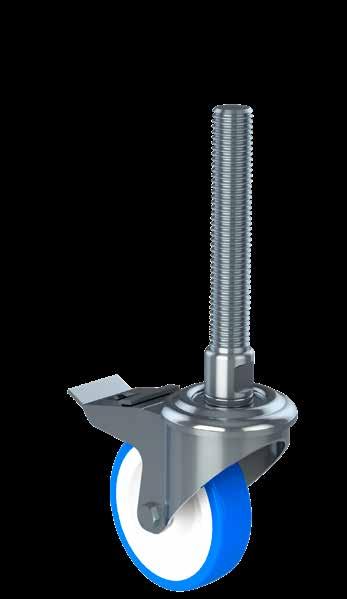

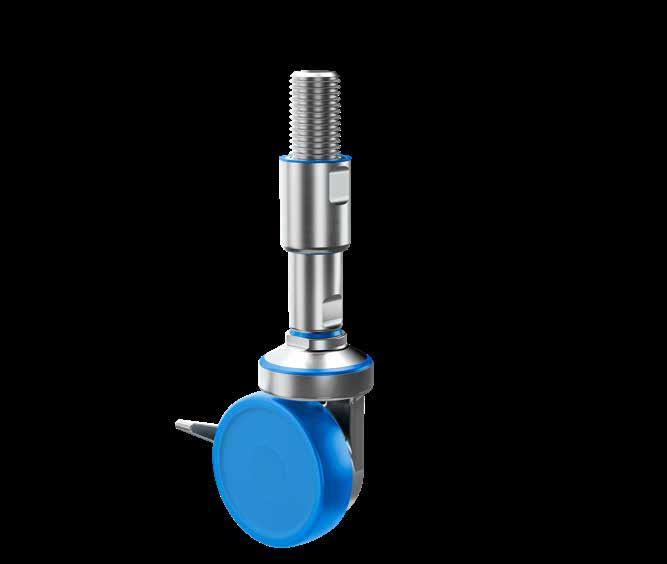

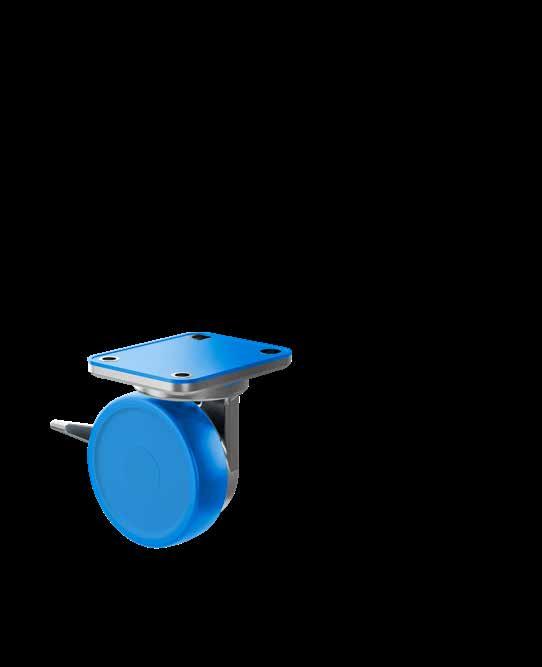

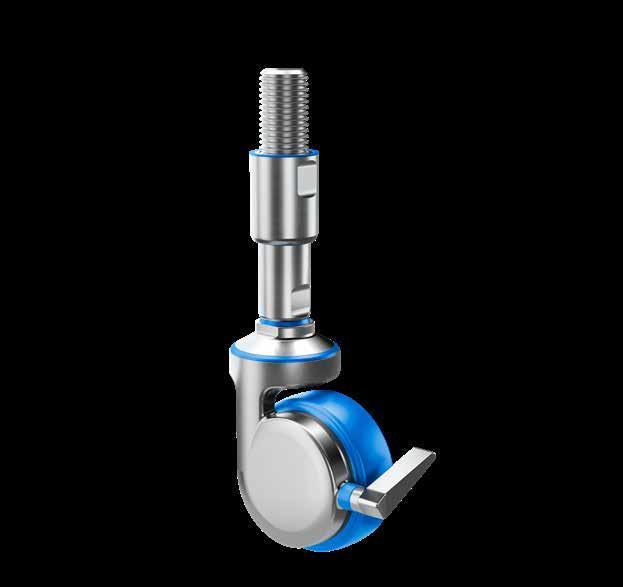

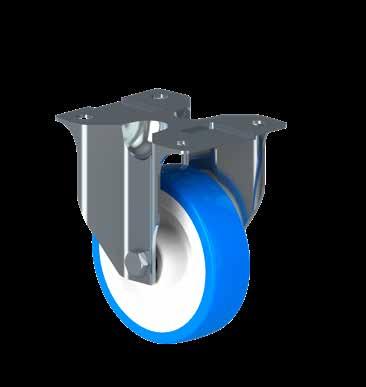

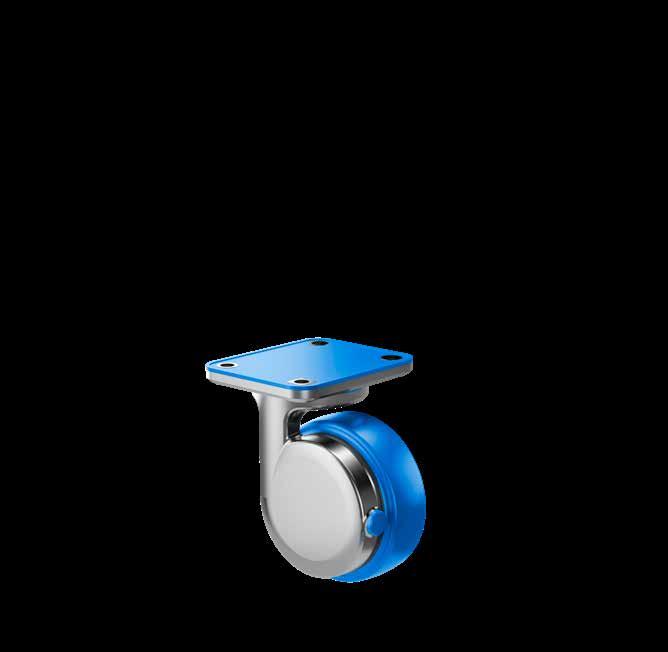

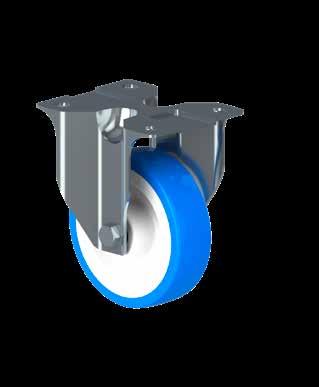

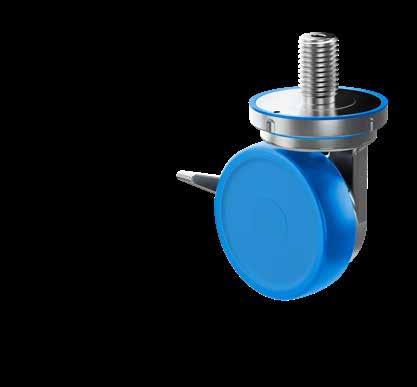

Roulettes Hygiéniques

Innovants & fiables

Nous fournissons la solution optimale pour votre application

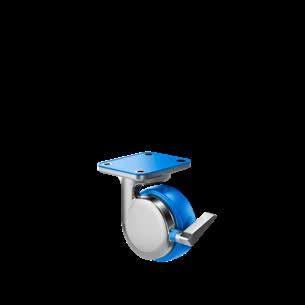

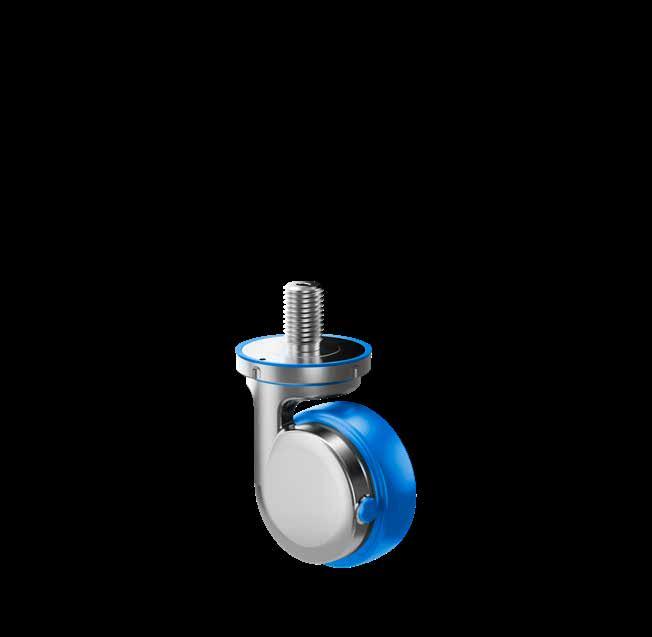

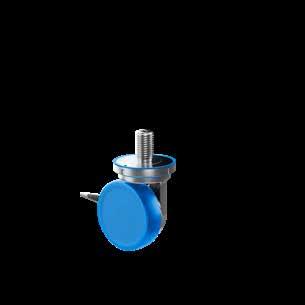

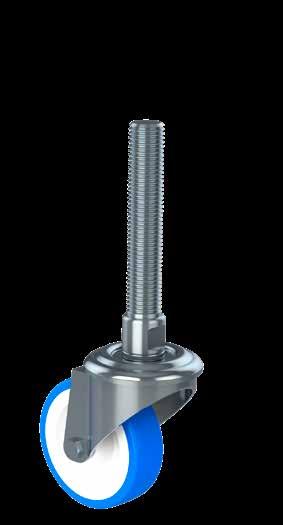

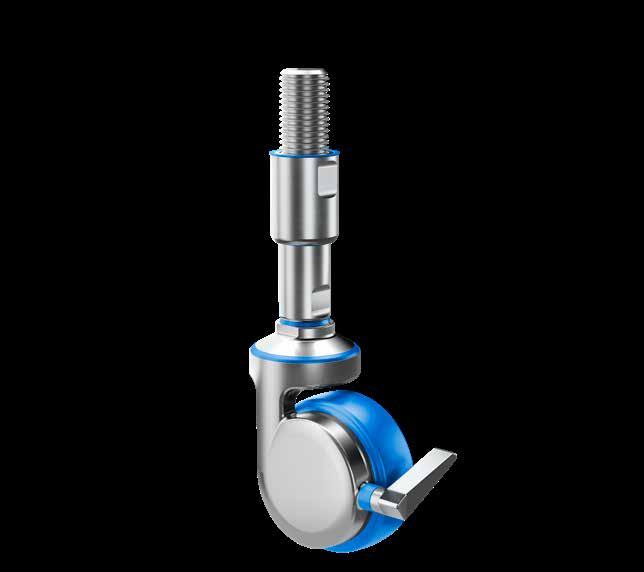

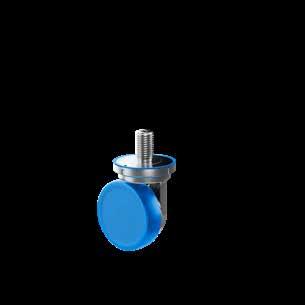

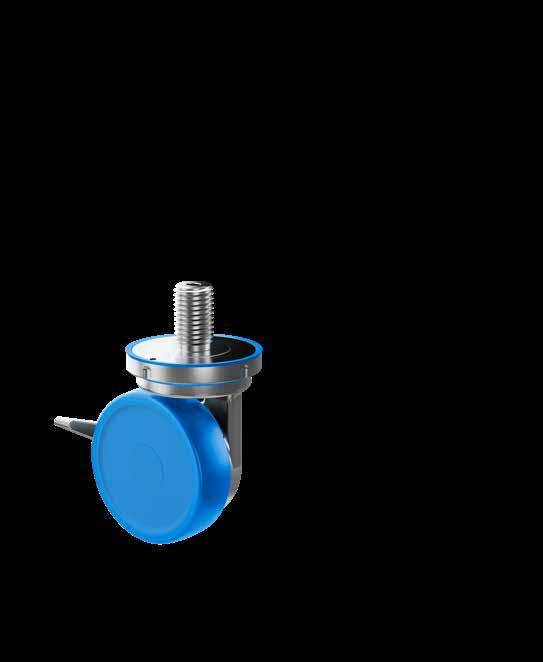

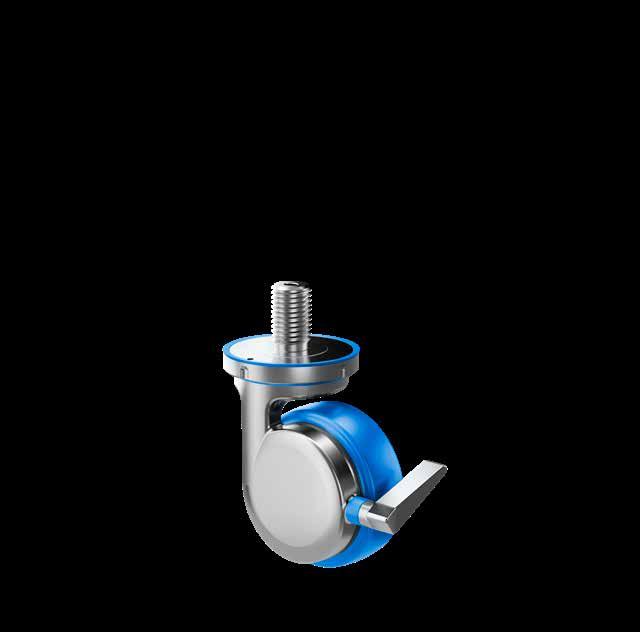

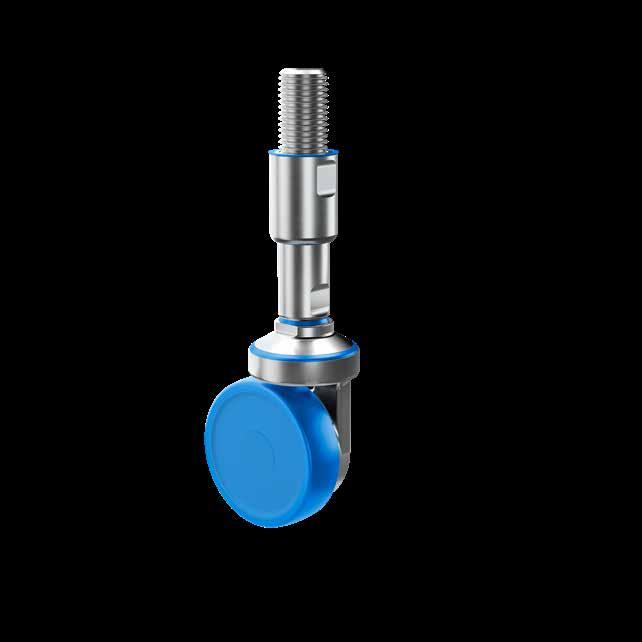

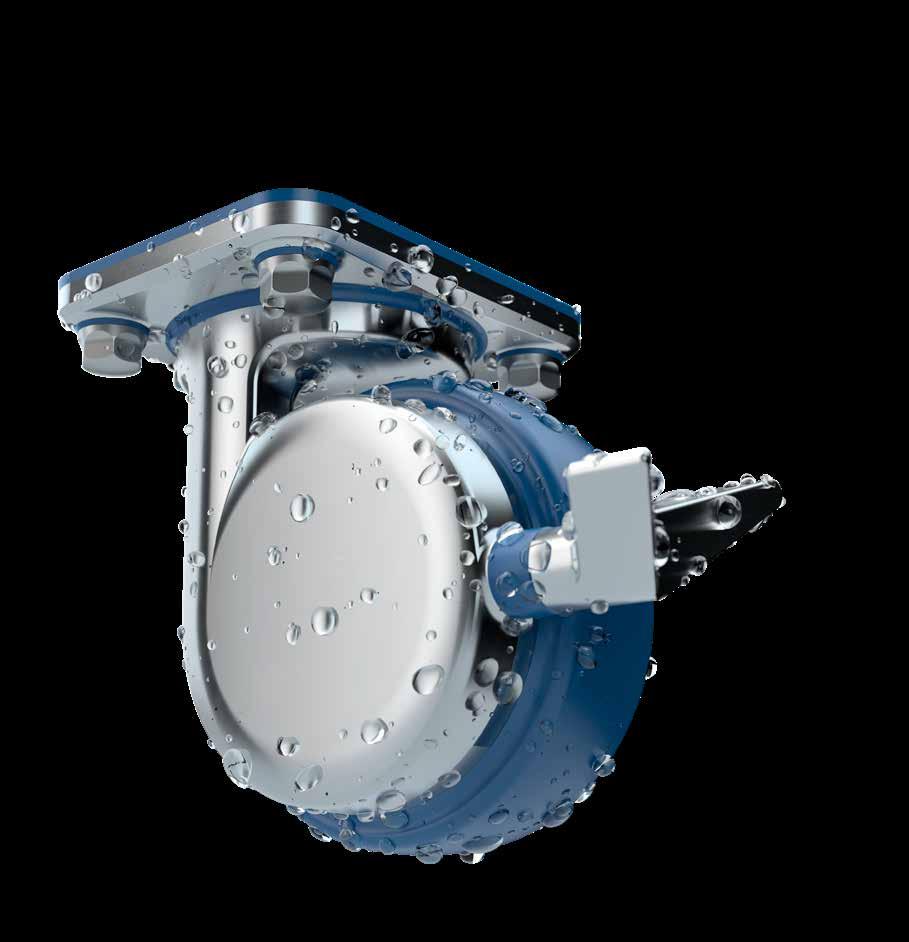

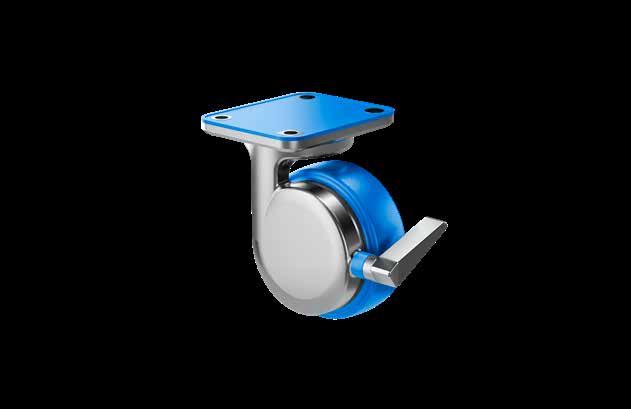

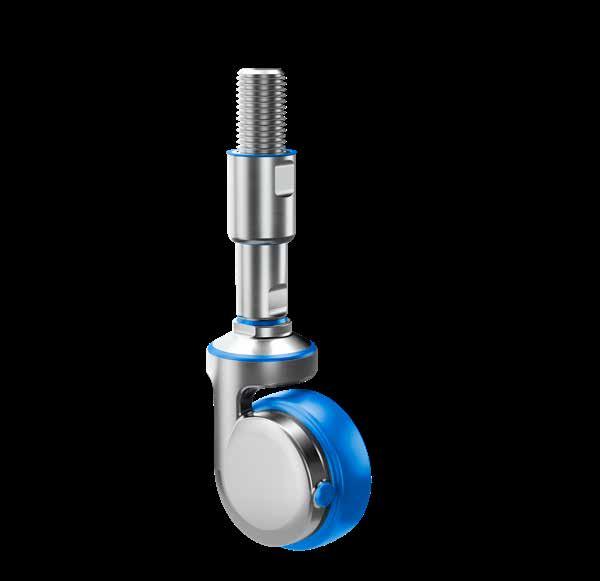

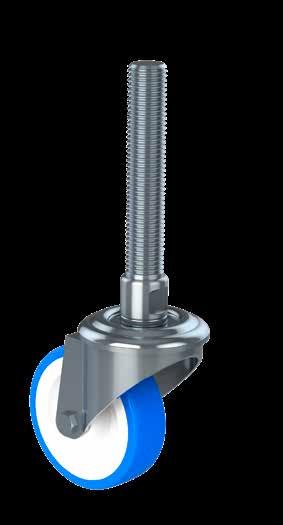

Les nouvelles roulettes pivotantes hygiéniques certifiées NGI sont les seules roulettes brevetées au monde conçues conformément aux principes de design hygiénique EHEDG, 3-A et USDA, ce qui garantit un accès facile sous tous les angles pour des conditions optimales de nettoyage.

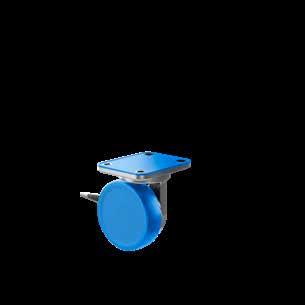

La roulette hygiénique NGI améliore nettement la sécurité hygiénique, car elle est conçue avec un boîtier de fourche unilatéral facilement accessible lors du nettoyage. Toutes les surfaces sont lisses et drainables, car elles sont rondes ou ont un angle de 3°, qui empêche l’accumulation de la saleté et des bactéries.

Le frein est intégré dans la fourche du palier et le blocage de la roue et du système de pivotement se produit à l’intérieur du roulement. De plus, la conception de nos roulettes permet une installation rapide et facile.

Sécurité alimentaire renforcée

Un design 100 % hygiénique qui minimise les risques de contamination croisée

Installation Plug&Play

Minimisez votre consommation d’eau et de produits détergents.

Innovation by NGI

UNITÉ CIP

Les clients de NGI peuvent désormais se connecter à notre site Web à l’adresse www.ngi-global.com

• Commandez des produits en toute facilité avec l’option d’achat rapide

• Enregistrez vos produits préférés

• Affichez l’historique de vos commandes

• Repassez facilement des commandes de produits

Veuillez contacter NGI pour obtenir le nom d’utilisateur et le mot de passe.

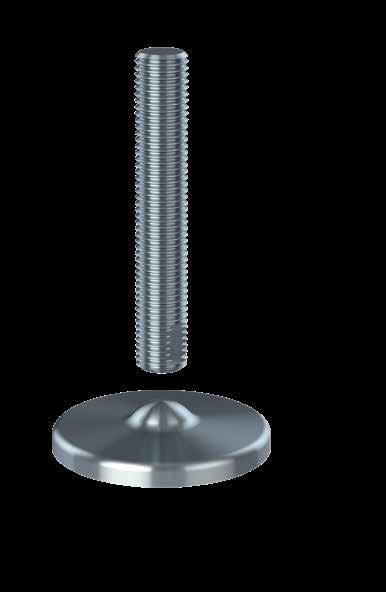

PIEDS DE NIVELLEMENT

CERTIFIÉS

DE NIVELLEMENT

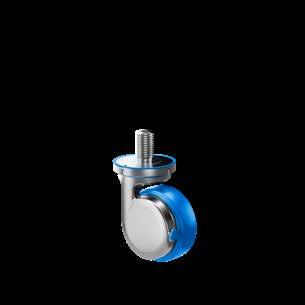

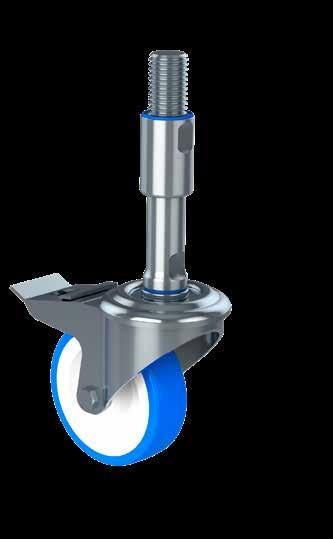

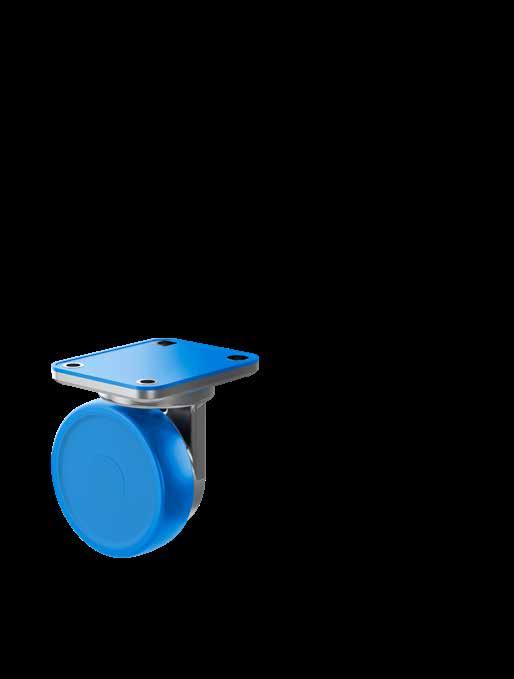

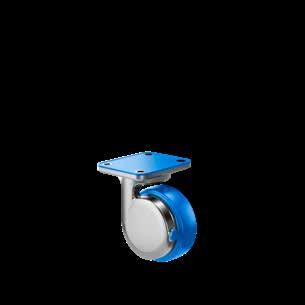

ROULETTES HYGIÉNIQUES

PALIERS DE ROULEMENT HYGIÉNIQUES CERTIFIÉS

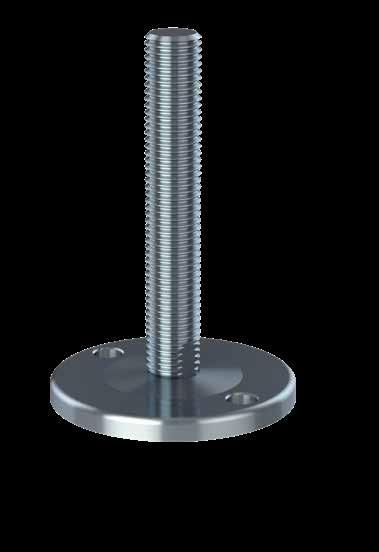

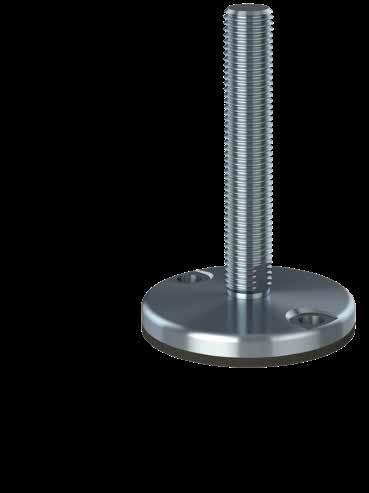

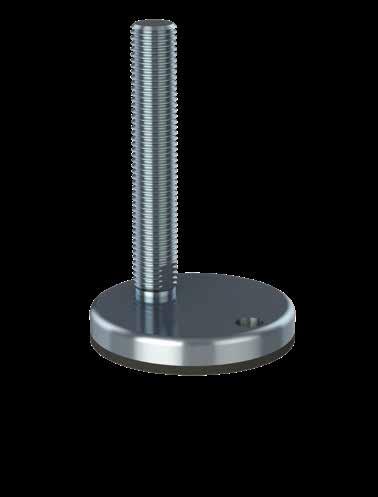

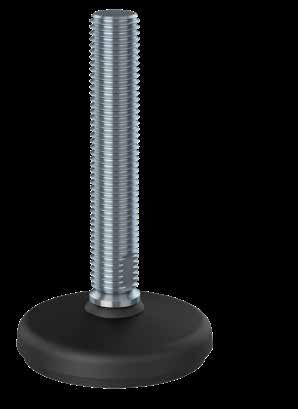

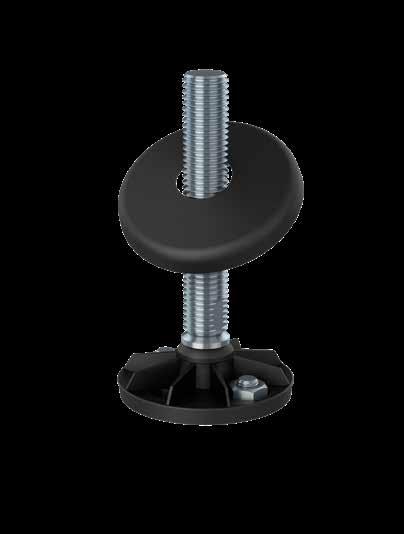

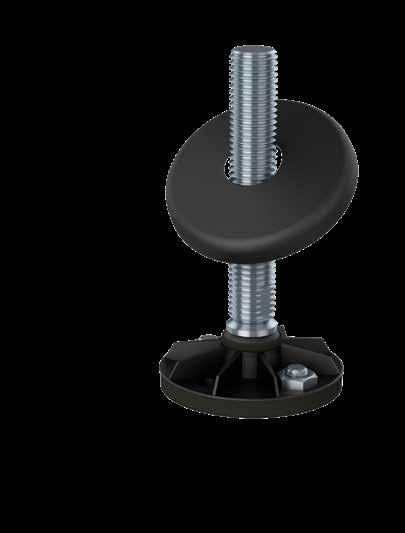

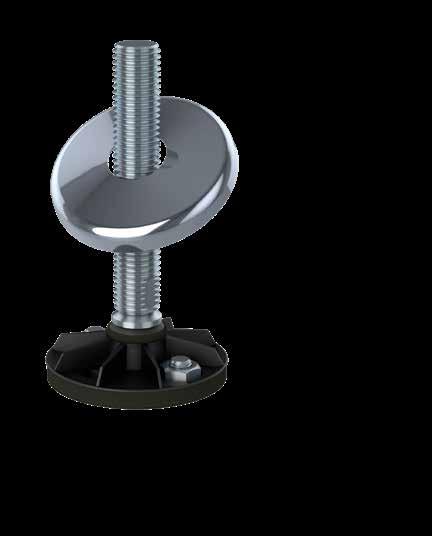

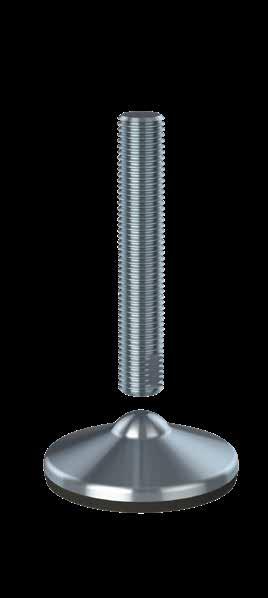

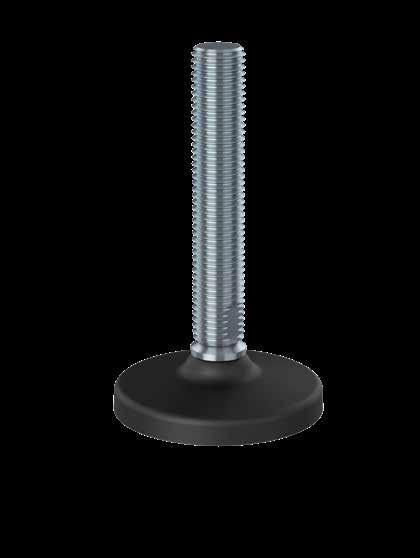

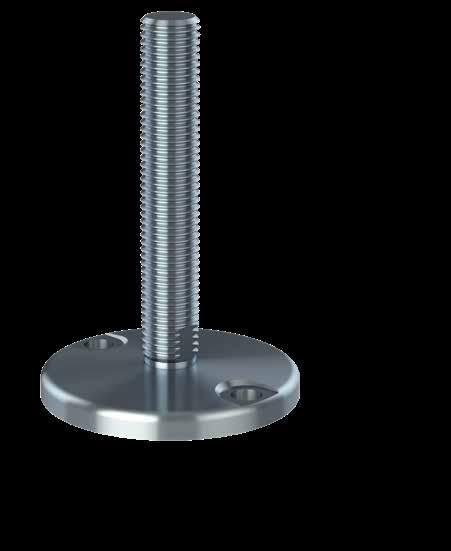

PIEDS DE NIVELLEMENT EN PLASTIQUE

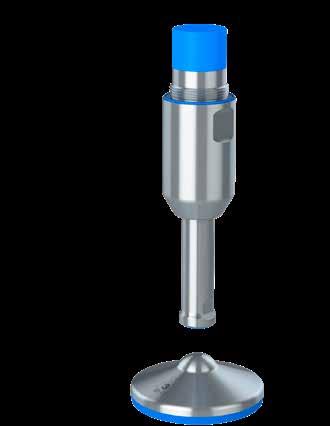

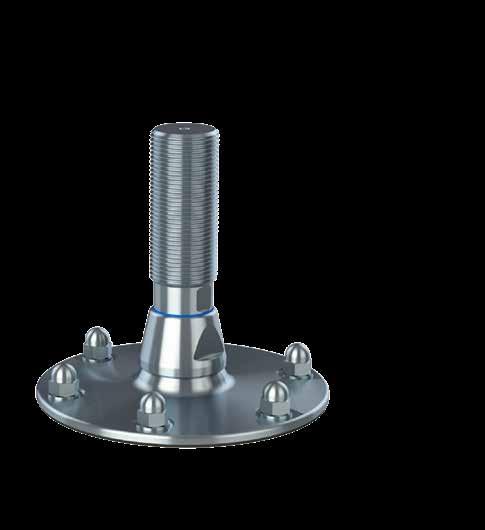

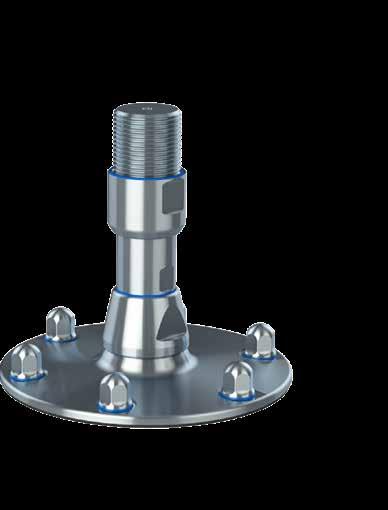

PIEDS DE NIVELLEMENT POUR CUVES ET RESERVOIRS

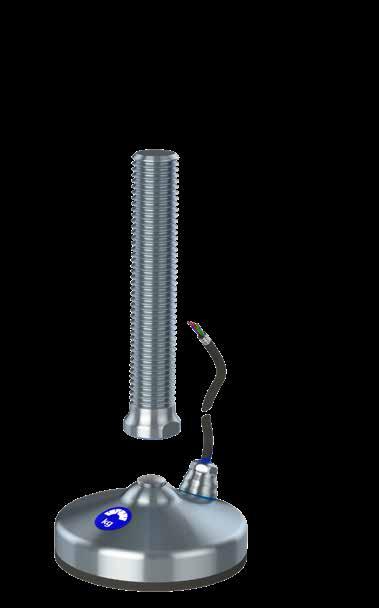

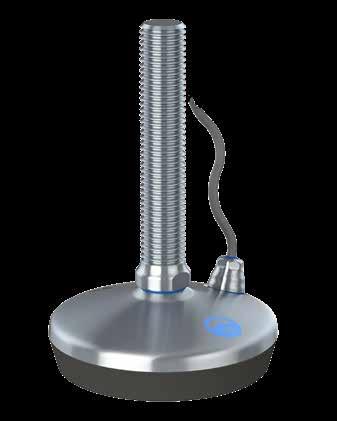

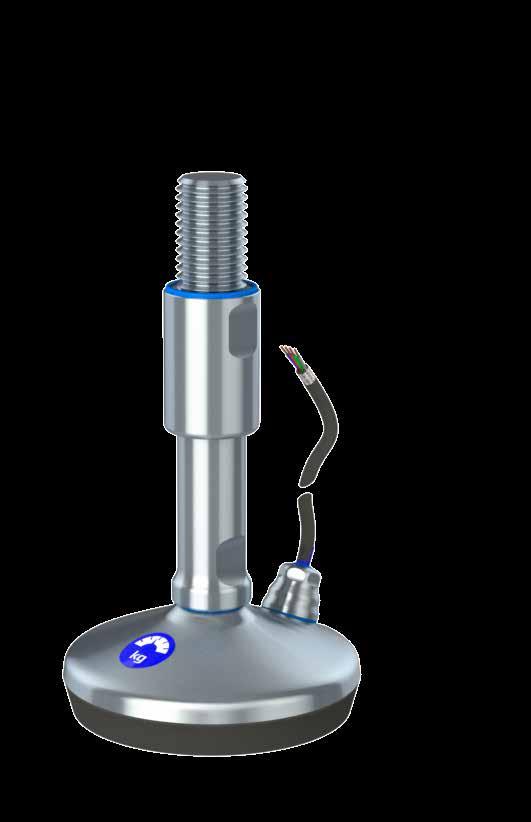

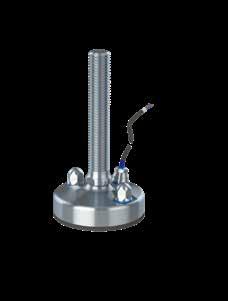

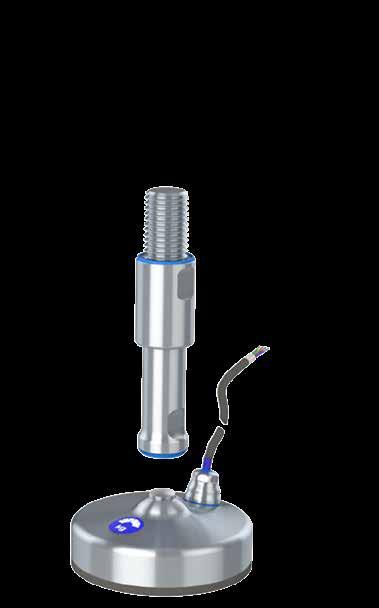

PIEDS DE NIVELLEMENT DE PESAGE

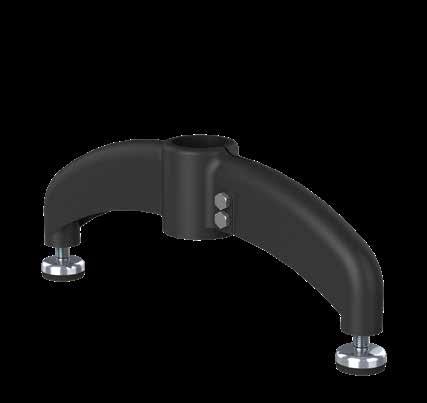

RENFORCÉ PIEDS DE NIVELLEMENT

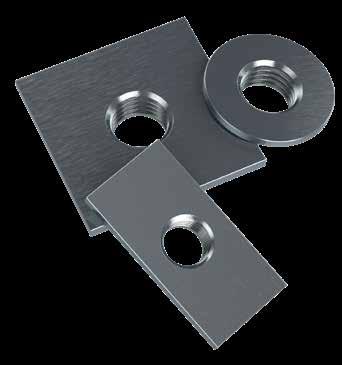

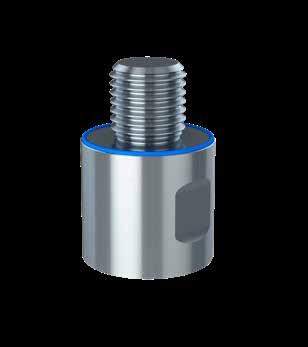

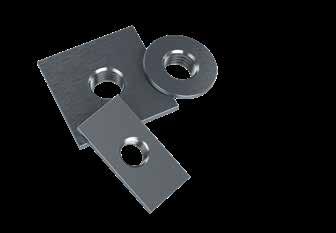

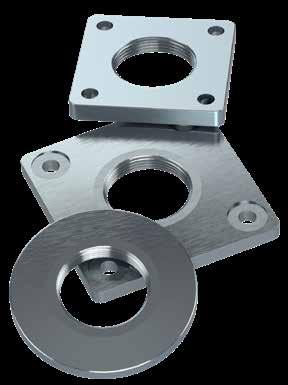

ACCESSOIRES

SPÉCIFICATIONS TECHNIQUES

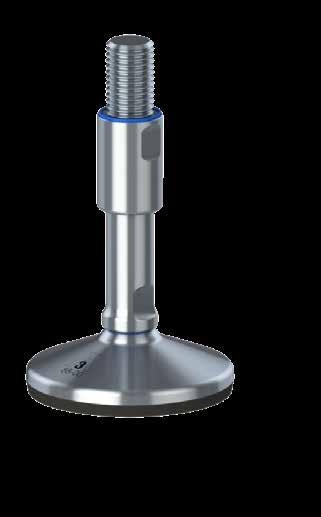

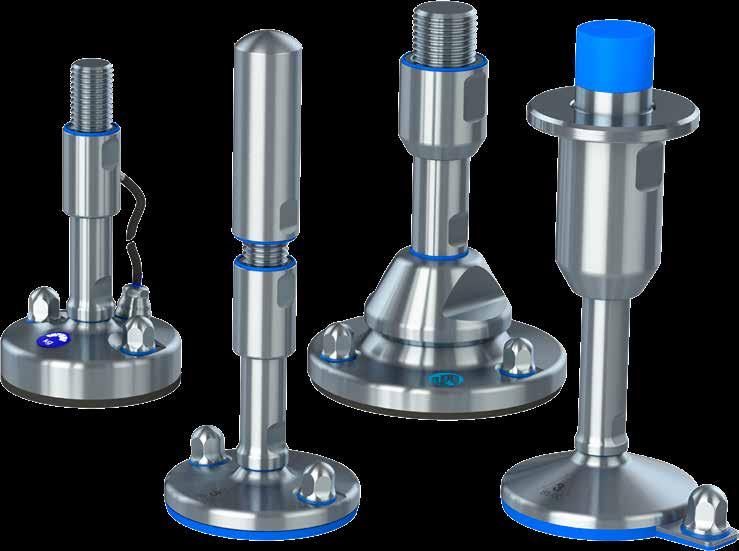

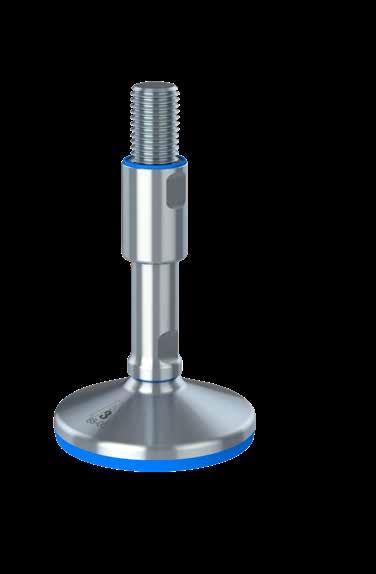

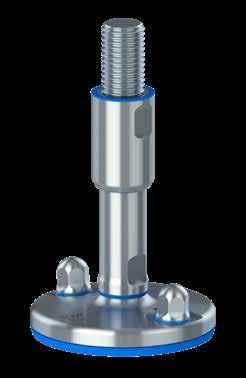

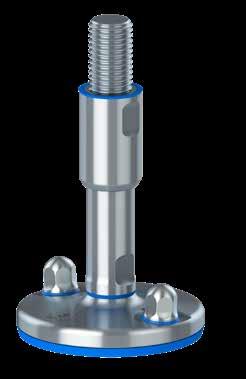

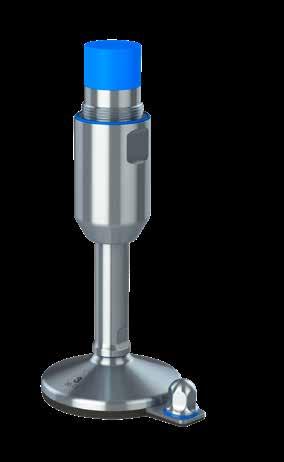

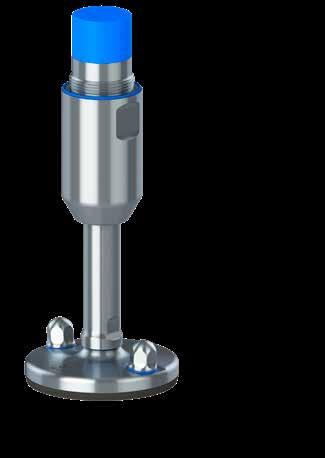

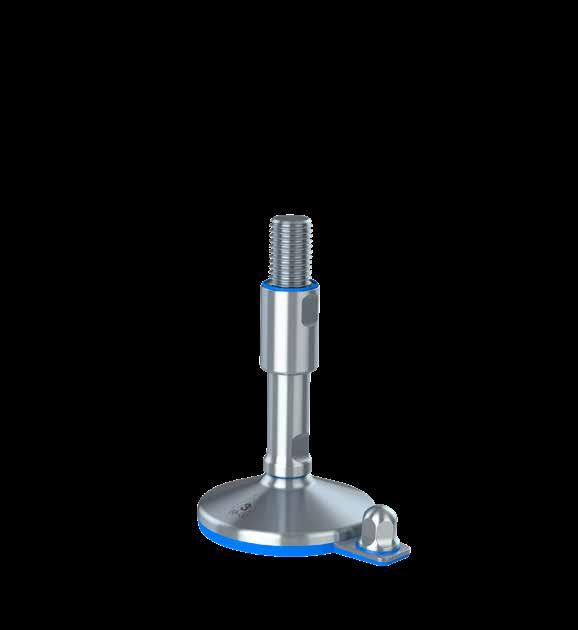

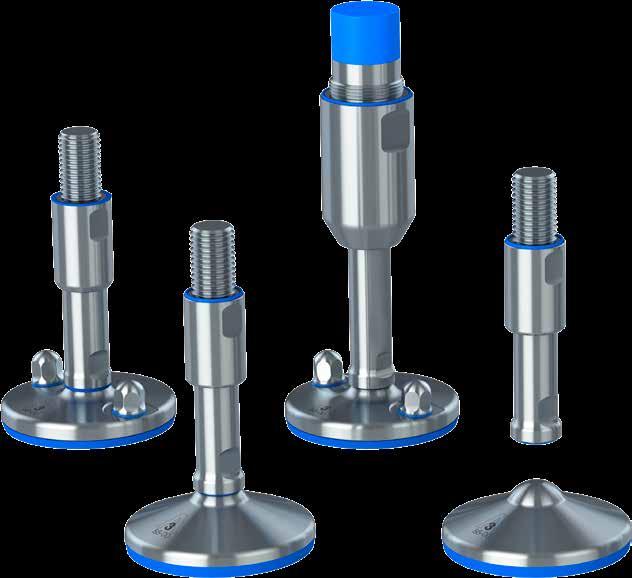

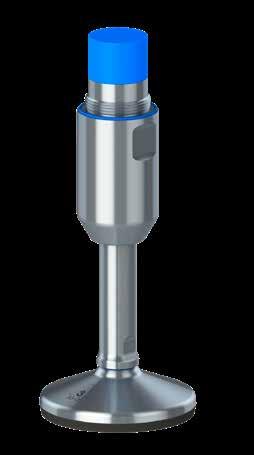

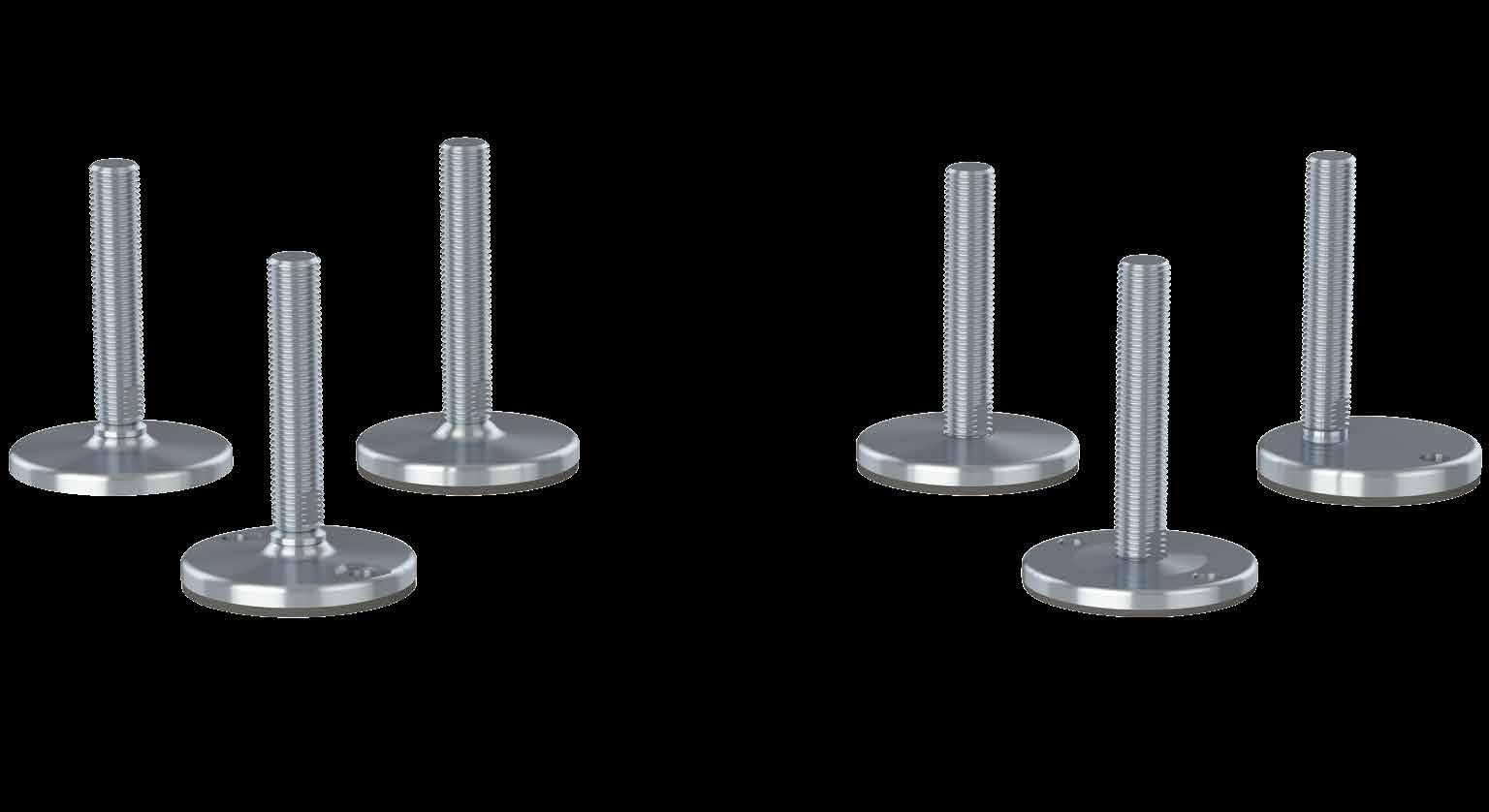

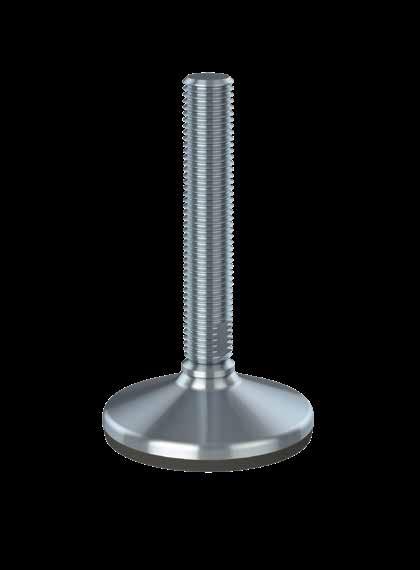

Pieds de nivellement hygiéniques certifiés

Certifié hygiénique

Temps de nettoyage

réduit au minimum

Consommation d’eau

réduite au minimum

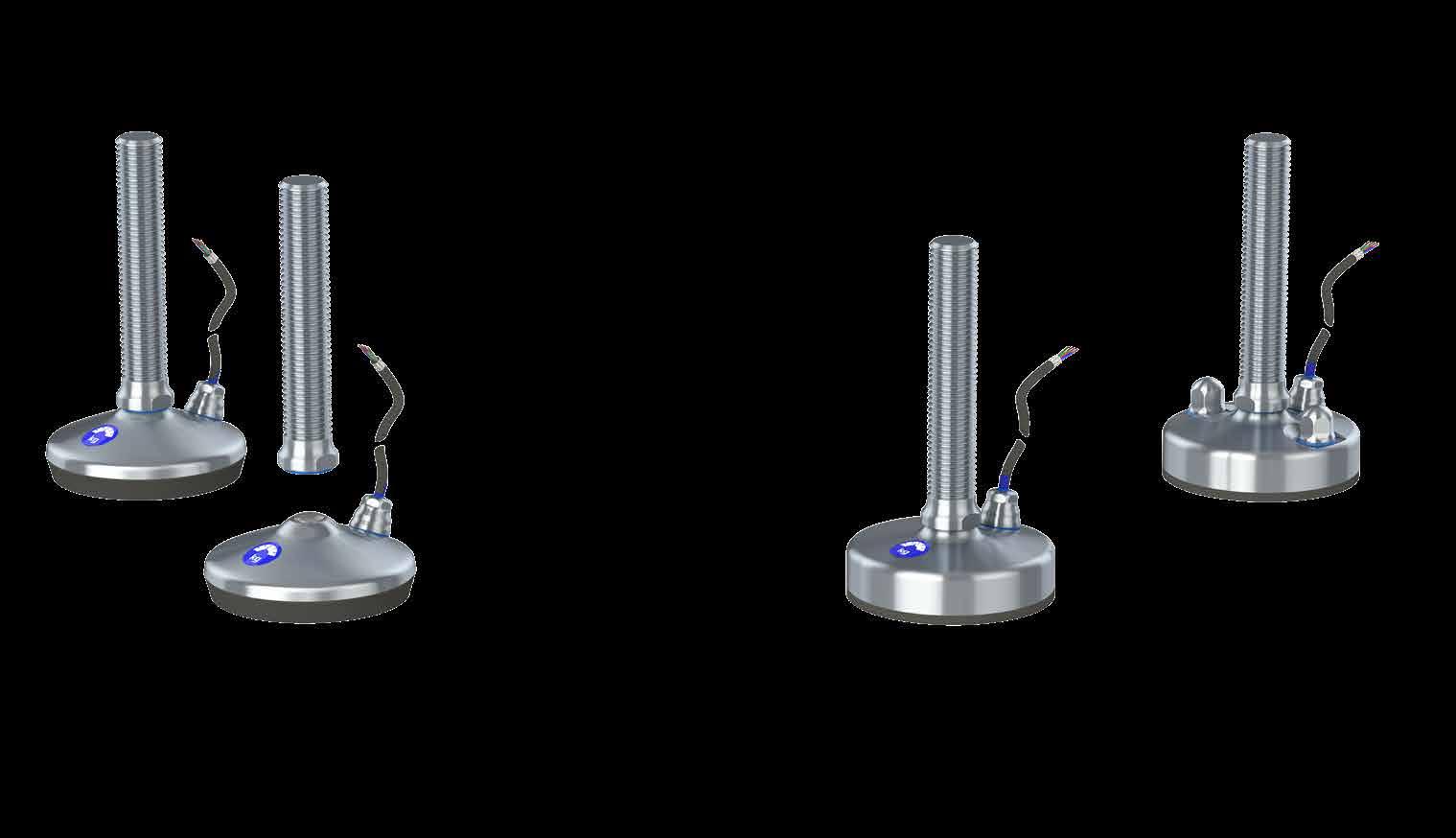

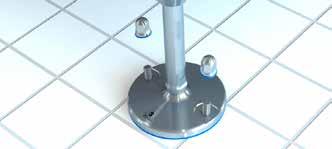

Les seuls pieds de nivellement au monde à être certifiés hygiéniques par les normes 3-a, usda & ehedg pour l’utilisation dans des environnements de production sanitaire.

Surfaces auto-drainantes, pièces mobiles étanches et l’absence de filetage exposé assurent le strict minimum de nettoyage et le maximum de sécurité sanitaire.

Pieds de nivellement hygiéniques certifiés

Toutes les industries de transformation sont sujettes à des exigences réglementaires de plus en plus sévères ce qui augmente l'intérêt porté à la consommation de ressources, à la sécurité des produits et aux certifications hygiéniques officielles.

Les pieds de nivellement certifiés 3-A, USDA & EHEDG réduisent non seulement la consommation d'eau et les ressources de nettoyage mais réduisent également au minimum le risque de contamination dans la production. En choisissant les pieds de nivellement certifiés de NGI, vous augmenterez le niveau hygiénique de vos machines et le retour sur investissement (ROI) de vos clients.

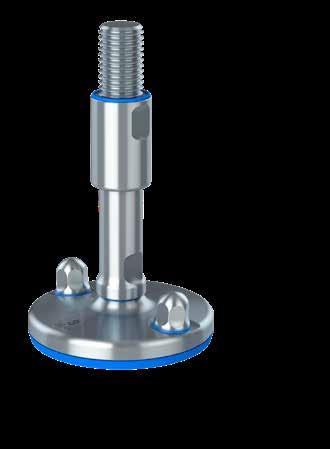

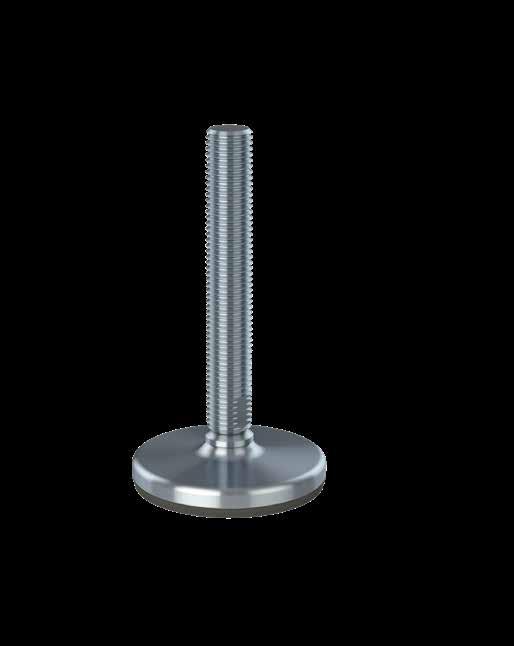

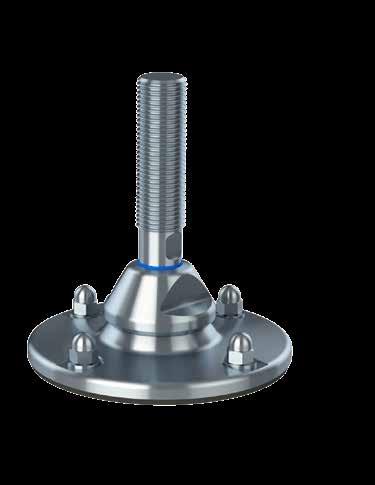

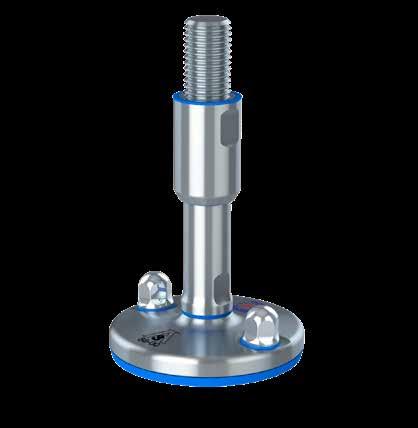

ZHJS

Caractéristiques spéciales

- Variation de la hauteur 107 mm à 199 mm

- Poids de charge jusqu’à 110 000 N grâce à l’embase massive

- Logo 3-A & EHEDG sur l’embase pour reconnaître la version certifiée

- Filetage recouvert d’une gaine hygiénique servant de contre-écrou

- Une Concept de sécurité et de protection contre le filetage visible

- Un Capot de protection hygiénique de votre choix

- Le design est conçu pour faciliter et optimiser le nettoyage

- Rugosité de surface inférieure à Ra 0,8

- 2 possibilités de fixation au sol

- Joints d’étanchéité supplementaires

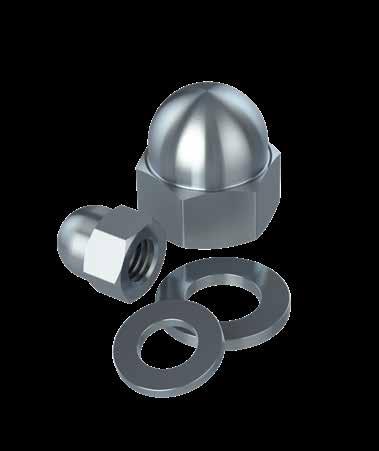

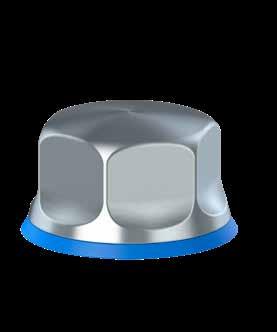

- Livré avec les écrous borgnes hygiéniques

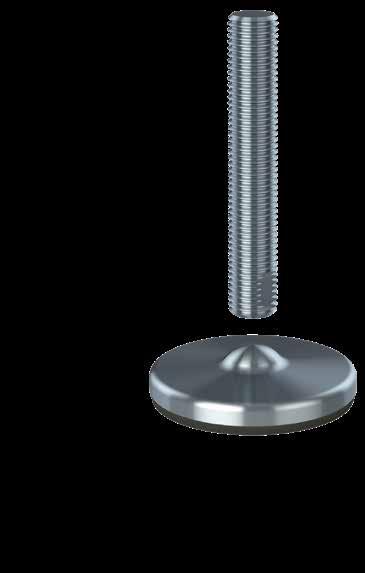

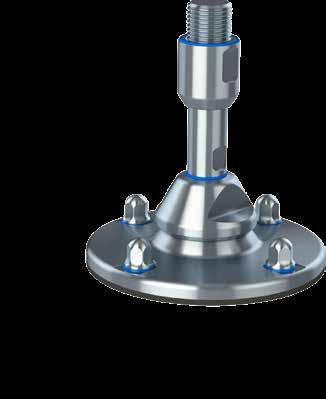

ZHJC

Caractéristiques spéciales

- Variation de la hauteur 107 mm à 199 mm

- Poids de charge jusqu’à 110 000 N grâce à l’embase massive

- Logo 3-A & EHEDG sur l’embase pour reconnaître la version certifiée

- Filetage recouvert d’une gaine hygiénique servant de contre-écrou

- Un Capot de protection hygiénique de votre choix

- Le design est conçu pour faciliter et optimiser le nettoyage

- Rugosité de surface inférieure à Ra 0,8

- 2 possibilités de fixation au sol

- Joints d’étanchéité supplementaires

- Livré avec les écrous borgnes hygiéniques

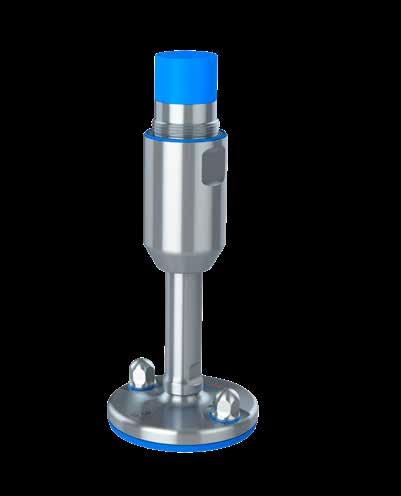

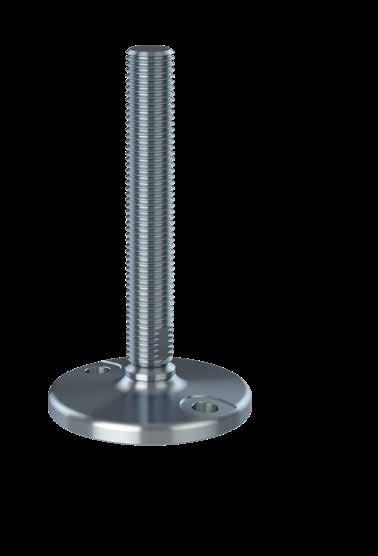

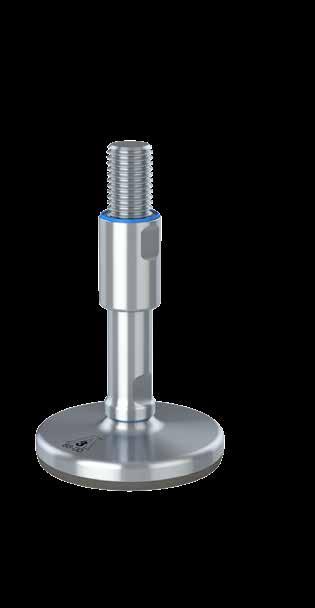

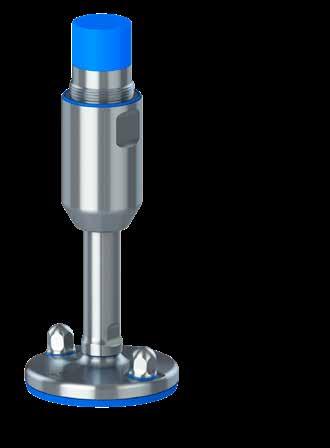

ZHFVJ

Caractéristiques spéciales

- Variation de la hauteur 96 mm à 327 mm

- Poids de charge jusqu’à 95 500 N grâce à l’embase massive

- Logo 3-A & EHEDG sur l’embase pour reconnaître la version certifiée

- Certifié 3-A , EHEDG & USDA

- Filetage basse friction étanche (lubrifié à vie)

- Montage flexible avec brides en option ou adaptateur de filetage

- Le design est conçu pour faciliter et optimiser le nettoyage

- Rugosité de surface inférieure à Ra 0,8

- 2 possibilités de fixation au sol

- Joints d’étanchéité supplementaires

- Livré avec les écrous borgnes hygiéniques

Caractéristiques du groupe de produits

• Certification EHEDG « TYPE EL – 1st CLASS » et certification 3-A « 88-00 »

• Certification USDA « Dairy » et « NSF/ANIS/3-A 14159-1-2014 »

• Certificats hygiéniques officiels joints à chaque envoi

• Surfaces auto-drainantes et sécurité qui protège le filetage exposé garantissant le strict minimum de nettoyage

• La rondelle basse friction entre la tige et l'embase assure un réglage facile

• Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée

• Le caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA empêche les bactéries de pénétrer sous l'embase

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• Plus de 1 000 variantes diférentes disponibles (poids de charge, réglage de la hauteur, pièces de montage flexibles)

• Tous les joints sont bleus et donc détectables par des systèmes de balayage

• Modèles déposés et protégés par brevet

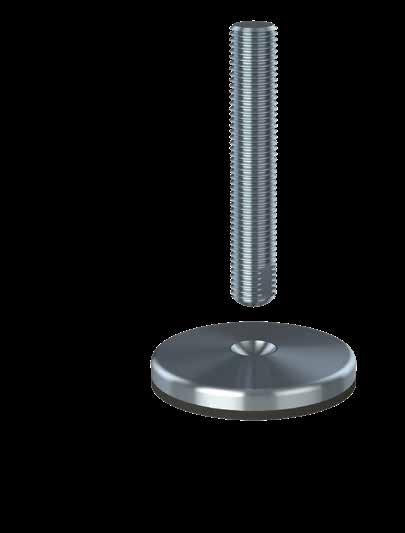

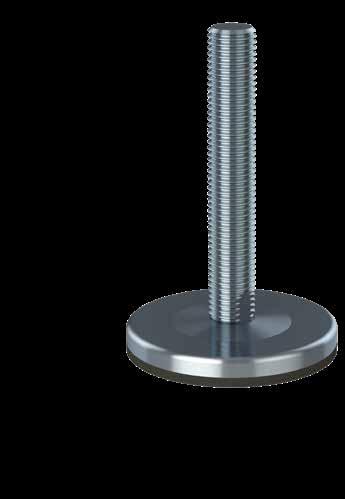

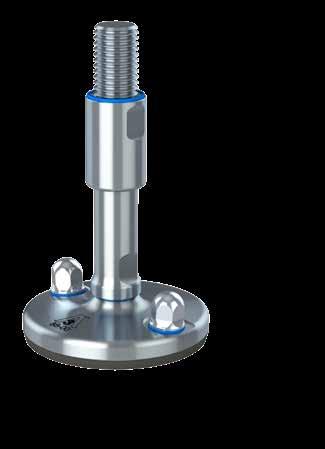

XH

Caractéristiques spéciales

- Variation de la hauteur 104 mm à 206 mm

- Poids de charge jusqu’à 65 000 N

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Filetage recouvert d’une gaine hygiénique servant de contre-écrou

- Capot supérieur en option

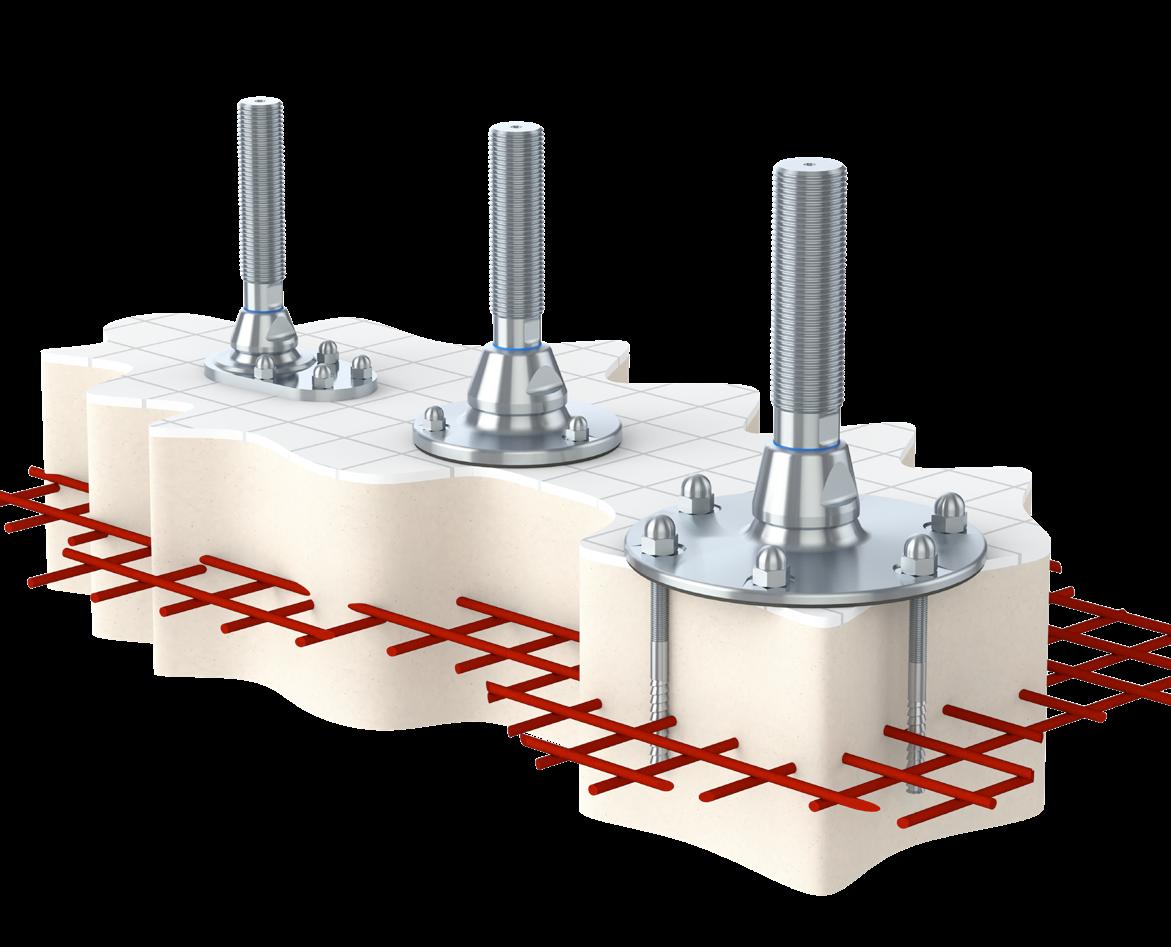

- Fixation au sol en option comprenant écrous borgnes hygiéniques et certifiés

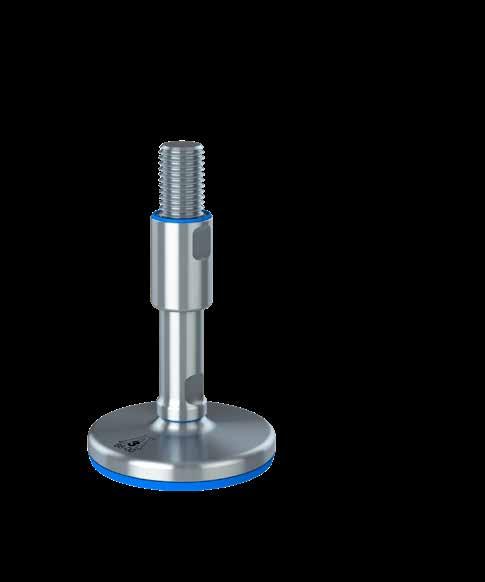

XHG + XHJ

Caractéristiques spéciales

- Variation de la hauteur 101 mm à 197 mm

- Poids de charge jusqu’à 110 000 N grâce à l’embase massive

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Filetage recouvert d’une gaine hygiénique servant de contre-écrou

- Capot supérieur en option

- Fixation au sol en option comprenant des rondelles hygiéniques

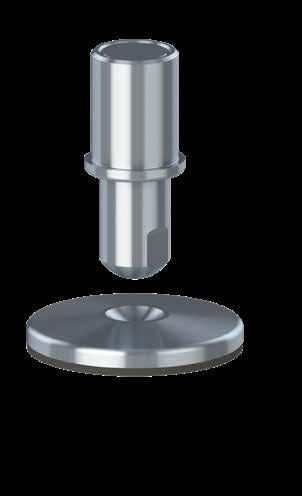

XHT

Caractéristiques spéciales

- Variation de la hauteur 109 mm à 208 mm

- Poids de charge jusqu’à 75 000 N

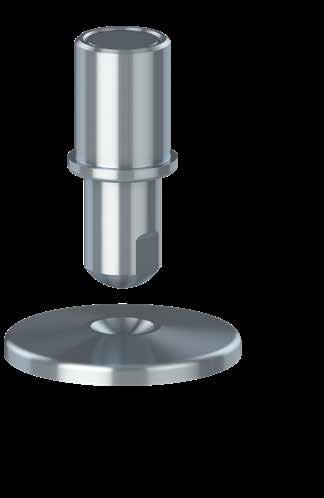

- L’embase et la tige sont deux pièces séparées

- Élévation diamétralement centrée sur l’embase

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Filetage recouvert d’une gaine hygiénique servant de contre-écrou

- Capot supérieur en option

Pieds de nivellement hygiéniques certifiés

XHFV

Caractéristiques spéciales

- Variation de la hauteur 99 mm à 335 mm

- Poids de charge jusqu’à 65 000 N

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Filetage basse friction étanche (lubrifié à vie)

- Aucun risque de réglage exagéré de la gaine exposant ainsi le filetage

- Fixation au sol en option comprenant écrous borgnes hygiéniques et certifiés

XHFVG + XHFVJ

Caractéristiques spéciales

- Variation de la hauteur 96 mm à 326 mm

- Poids de charge jusqu’à 110 000 N grâce à l’embase massive

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Certifié 3-A & USDA

- Filetage basse friction étanche (lubrifié à vie)

- Montage flexible avec brides en option ou adaptateur de filetage

- Fixation au sol en option comprenant écrous borgnes hygiéniques et certifiés

XHFVT

Caractéristiques spéciales

- Variation de la hauteur 104 mm à 335 mm

- Poids de charge jusqu’à 75 000 N

- Le XHFVT se compose d’une embase et d’une tige séparées

- Élévation diamétralement centrée sur l’embase

- Logo 3-A sur l’embase pour reconnaître la version certifiée

- Certifié 3-A & USDA

- Filetage basse friction étanche (lubrifié à vie)

- Montage flexible avec brides en option ou adaptateur de filetage

XHW

Caractéristiques spéciales

- Variation de hauteur 115 mm à 218 mm

- Charge de poids jusqu’à 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø80, Ø105, Ø125 et Ø150 mm

- Tolérance jusqu’à 5° de pente sur les sols et l’équipement

- Caoutchouc vulcanisé homologué FDA, antivibration, antidérapant

- Filetage recouvert de manchon hygiénique avec fonction de contre-écrou

XHGW + XHJW

Caractéristiques spéciales

- Variation de hauteur 115 mm à 217 mm

- Charge de poids jusqu’à 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø105, Ø125 et Ø150 mm

- Tolérance jusqu’à 10° de pente sur les sols et l’équipement

- Filetage recouvert de manchon hygiénique avec fonction de contre-écrou

XHTW

Caractéristiques spéciales

- Variation de hauteur 115 mm à 218 mm

- Charge de poids jusqu’à 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø105, Ø125 et Ø150 mm

- Tolérance jusqu’à 5° de pente sur les sols et l’équipement

- Caoutchouc vulcanisé homologué FDA, antivibration, antidérapant

- Filetage recouvert de manchon hygiénique avec fonction de contre-écrou

- Tige séparée de l’embase de pesage pour faciliter la maintenance

- Tige indirectement connectée à la cellule de charge à travers l’embase

Pieds de nivellement hygiéniques certifiés Instructions

XHGTW

Caractéristiques spéciales

- Variation de hauteur 115 mm à 217 mm

- Charge de poids jusqu’à 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø105, Ø125 et Ø150 mm

- Tolérance jusqu’à 10° de pente sur les sols et l’équipement

- Tige séparée de l’embase de pesage pour faciliter la maintenance

- Tige indirectement connectée à la cellule de charge à travers l’embase.

XHJSE (S)

Caractéristiques spéciales

- Variation de hauteur 155 mm à 285mm

- Certifié selon la norme hygiénique USDA

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Disponible en deux longueurs standard selon le diamètre

- Livré avec un manchon hygiénique

- L’arrangement circulaire des ancrages pour les meilleures performances sismiques

- Tailles de tige M30, M36, M42, M48 et M56 mm

XHJSE (L)

Special Features

- Variation de hauteur 221 mm à 355mm

- Certifié selon la norme hygiénique USDA

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Disponible en deux longueurs standard selon le diamètre

- Livré avec un manchon hygiénique

- L’arrangement circulaire des ancrages pour les meilleures

performances sismiques

- Tailles de tige M56, M64, M72, M80 & M90 mm

Il est important de suivre ces instructions afin de garantir la conception et la fonctionnalité hygiéniques certifiées. Cette documentation, jointe aux pieds de nivellement, doit toujours être remise à l’utilisateur final.

NETTOYAGE & MAINTENANCE

Cette notice de nettoyage et de maintenance décrit comment assurer le nettoyage et la maintenance du pied de nivellement une fois installé.

NOTICE D’INSTALLATION

La notice d’installation décrit comment installer le pied sur la machine ou l’équipement qu’il est destiné à soutenir.

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conforme aux exigences en vigueur.

Gamme d’accessoires hygiéniques

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement. En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

Il est important de suivre ces instructions afin de garantir la conception et la fonctionnalité hygiéniques certifiées.

ÉCROU BORGNE

HYGIÉNIQUE CERTIFIÉ

- Certifié conforme à la norme hygiénique EHEDG TYPE EL CLASSE I AUX

- Minimise le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M6-M24

- Livrés et fournit avec les pieds hygiéniques certifiés à fixer au sol

ÉCROU HYGIÉNIQUE

CERTIFIÉ BAS

- Certifiés conformément à la spécification EHEDG hygienic standard TYPE EL - CLASS AUX

- Un nettoyage plus efficace et une consummation d’eau réduite

- Une rugosité de surface RA maximum de 0,8 µm

- Disponibles en dimensions M5-M24

BOULON HYGIÉNIQUE CERTIFIÉ

- Certifiés conformément à la spécification EHEDG hygienic standard TYPE EL - CLASS AUX

- Un nettoyage plus efficace et une consummation d’eau réduite

- Une rugosité de surface RA maximum de 0,8 µm

- Disponibles en dimensions M5-M24

CERTIFIÉ HYGIÉNIQUE

CAPOT SUPÉRIEUR

- Capot supérieur avec joint bleu détectable par des systèmes de balayage

- Assure la protection hygiénique du filetage supérieur exposé

- Travail de nettoyage minimal en raison de la conception auto-drainante

- Disponible en dimensions standardisées et personnalisées

CERTIFIÉ HYGIÉNIQUE

BRIDES ET ADAPTATEURS

- Produits complémentaires pour le système XHFV et ZHFV

- L’adaptateur convertit le type et la dimension du filetage et agrandit la gaine. Il a des joints bleus détectables par des systèmes de balayage

- Les brides, carrées ou rondes, sont boulonnées ou soudées.

Elles sont disponibles en de nombreuses dimensions.

Pieds de nivellement hygiéniques certifiés - ZHJS

Le pied de nivellement massif ZHJS modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d’hygiène les plus sévères.

Le filetage est recouvert d’une gaine hygiénique qu’il n’est pas possible de trop régler et qui évite que le filetage soit exposé. La gaine sert également de contre-écrou.

Le ZHJS est conçu pour être fixé au sol par l’intermédiaire des deux trous de fixation dans l’embase.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes. De plus, l’interface entre le pied et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A, USDA et EHEDG

- Notice d’installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - ZHJS

Pieds de nivellement hygiéniques certifiés - ZHJC

Le pied de nivellement massif ZHJC modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d’hygiène les plus sévères.

Le ZHJC est conçu pour être fixé au sol par l’intermédiaire des deux trous de fixation dans l’embase.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A et EHEDG

- Notice d’installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - ZHJS

Pieds de nivellement hygiéniques certifiés - ZHFVJ

Le pied de nivellement massif ZHFVJ, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d’hygiène les plus sévères.

Le ZHFVJ, qui permet un réglage en hauteur jusqu’à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie). Montage flexible avec brides en option ou adaptateur de filetage, aucun risque de réglage exagéré de la gaine exposant ainsi le filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage. Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes. De plus, l’interface entre le pied et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase.

Le ZHFVJ est conçu pour être fixé au sol par l’intermédiaire des deux trous de fixation dans l’embase. Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A, USDA et EHEDG

- Notice d’installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - ZHFVJ

Pieds de nivellement hygiéniques certifiés - XH

Le pied de nivellement XH, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes. De plus, l'interface entre le pied et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A

- Notice d'installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XH

Pieds de nivellement hygiéniques certifiés - XH Fixing

Le pied de nivellement XH Fixing, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XH Fixing est conçu pour être fixé au sol par la plaque de fixation. Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A

- Notice d'installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XH Fixing

GAINE

Pieds de nivellement hygiéniques certifiés - XHG

Le pied de nivellement massif XHG, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d'hygiène les plus sévères.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A

- Notice d'installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHG

Pieds de nivellement hygiéniques certifiés - XHJ

Le pied de nivellement massif XHJ, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHJ est conçu pour être fixé au sol par l'intermédiaire des deux trous de fixation dans l'embase. Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A

- Notice d'installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHJ

Pieds de nivellement hygiéniques certifiés - XHT

Le pied de nivellement XHT, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHT se compose d'une embase et d'une tige séparées, reliées par l'élévation diamétralement centrée sur l'embase.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 %. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A

- Notice d'installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHT

Pieds de nivellement hygiéniques certifiés - XHFV

Le pied de nivellement XHFV, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHFV, qui permet un réglage en hauteur jusqu'à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie).

Montage flexible avec brides en option ou adaptateur de filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A & USDA - Notice d'installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHFV

GAINE

TIGE

Pieds de nivellement hygiéniques certifiés - XHFV Fixing

Le pied de nivellement XHFV Fixing, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHFV Fixing est conçu pour être fixé au sol par la plaque de fixation. Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques.

Le XHFV Fixing, qui permet un réglage en hauteur jusqu'à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie).

Montage flexible avec brides en option ou adaptateur de filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A & USDA

- Notice d'installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHFV Fixing

Pieds de nivellement hygiéniques certifiés - XHFVG

Le pied de nivellement massif XHFVG, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHFVG, qui permet un réglage en hauteur jusqu'à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie).

Montage flexible avec brides en option ou adaptateur de filetage, aucun risque de réglage exagéré de la gaine exposant ainsi le filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHFVG

Disponible sur demande:

- Certificats hygiéniques officiels 3-A et USDA

- Notice d'installation

- Instructions de nettoyage et de maintenance

Pieds de nivellement hygiéniques certifiés - XHFVJ

Le pied de nivellement massif XHFVJ, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements lourds devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHFVJ, qui permet un réglage en hauteur jusqu'à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie).

Le XHFVJ est conçu pour être fixé au sol par l'intermédiaire des deux trous de fixation dans l'embase. Les pieds reglables hygiéniques certifiées sont toujours fournies avec des écrous hygiéniques.

Montage flexible avec brides en option ou adaptateur de filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 % même si la charge sur le pied est déplacée Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A & USDA

- Notice d’installation

- Instructions de nettoyage et de maintenance

Joints à chaque envoi:

- Écrous borgnes hygiéniques et certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHFVJ

Pieds de nivellement hygiéniques certifiés - XHFVT

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement hygiéniques certifiés - XHFVT

Le pied de nivellement XHFVT, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements devant être conformes aux exigences en matière d'hygiène les plus sévères.

Le XHFVT se compose d'une embase et d'une tige séparées, reliées par l'élévation diamétralement centrée sur l'embase.

Le XHFVT, qui permet un réglage en hauteur jusqu'à 100 mm en standard, a un filetage basse friction étanche (lubrifié à vie).

Montage flexible avec brides en option ou adaptateur de filetage.

Toutes les pièces mobiles sont hygiéniquement étanches à 100 %. Tous les joints sont bleus et donc détectables par des systèmes de balayage.

Disponible sur demande:

- Certificats hygiéniques officiels 3-A & USDA

- Notice d'installation

- Instructions de nettoyage et de maintenance

Pieds de nivellement de pesage hygiéniques certifiés

Le pied de nivellement de pesage XHW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

L’interface entre le pied de nivellement XHW et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 500 kg

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement de pesage hygiéniques certifiés - XHW

GAINE TIGE

EMBASE

Pieds de nivellement de pesage hygiéniques certifiés -

Le pied de nivellement de pesage XHGW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts écaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 500 kg

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement de pesage hygiéniques certifiés - XHGW

Pieds de nivellement de pesage hygiéniques certifiés - XHJW

Le pied de nivellement de pesage XHJW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries.

Le XHJW est conçu pour être fixé au sol par l’intermédiaire des deux trous de fixation dans l’embase.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 500 kg

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement de pesage hygiéniques certifiés - XHJW

TIGE EMBASE

Pieds de nivellement de pesage hygiéniques certifiés - XHTW

Le pied de nivellement de pesage XHTW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

Le XHTW se compose d’une embase et d’une tige séparées, reliées par l’élévation diamétralement centrée sur l’embase. L’interface entre le pied de nivellement XHTW et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 500 kg

- Conçu selon les normes hygiéniques 3-A et EHEDG

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement de pesage hygiéniques certifiés - XHTW

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

TIGE

Pieds de nivellement de pesage hygiéniques certifiés

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement de pesage hygiéniques certifiés - XHGTW

Le pied de nivellement de pesage XHGTW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

Le XHGTW se compose d’une embase et d’une tige séparées, reliées par l’élévation diamétralement centrée sur l’embase.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 500 kg

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

TIGE

GAINE

EMBASE

Pieds de nivellement

parasismiques hygiéniques

certifiés - XHJSE (S)

Le pied de nivellement parasismique XHJE (S), modèle déposé et protégé par brevet, est le choix optimal pour les machines, équipements, réservoirs et conteneurs situés dans des régions sujettes aux tremblements de terre devant également être conformes aux exigences hygiéniques les plus strictes.

- Fixation boulonnée aux sols en béton, ofrant une stabilité parasismique totale

- Installation mobile - ne nécessite aucune structure en béton

- Ancrages parasismiques choisis et approuvés par notre partenaire expérimenté Hilti

- Le mécanisme de verrouillage breveté assure la stabilité sismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Certifié selon la norme hygiénique USDA

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Certificat hygiénique officiel USDA

- Calculs de fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement parasismiques hygiéniques certifiés - XHJSE (S)

Pieds de nivellement

parasismiques hygiéniques

certifiés - XHJSE (L)

Le pied de nivellement parasismique XHJE (L), modèle déposé et protégé par brevet, est le choix optimal pour les machines, équipements, réservoirs et conteneurs situés dans des régions sujettes aux tremblements de terre devant également être conformes aux exigences hygiéniques les plus strictes.

- Fixation boulonnée aux sols en béton, ofrant une stabilité parasismique totale

- Installation mobile - ne nécessite aucune structure en béton

- Ancrages parasismiques choisis et approuvés par notre partenaire expérimenté Hilti

- Le mécanisme de verrouillage breveté assure la stabilité parasismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Conçu selon les normes hygiéniques 3-A et EHEDG

- Certifié selon la norme hygiénique USDA

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Disponible sur demande:

- Certificat hygiénique officiel USDA

- Calculs de fiche technique

- Notice d’installation

- Instructions de nettoyage et de maintenance

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Pieds de nivellement parasismiques hygiéniques certifiés - XHJSE (L)

GAINE

Nettoyage et maintenance

Pieds de nivellement

JOINT D’ÉTANCHÉITÉ

ANTIDÉRAPANT

NETTOYAGE

1. Rincer à l'eau (température maximale ~40°C en cas de protéines).

2. Recouvrir toutes les surfaces d'un détergent alcalin moussant, laisser agir pendant au minimum 10 minutes. Il est possible d'utiliser tous les produits standard de l'industrie. Suivre les recommandations du fournisseur quant à la température (maximum 100°C) et la concentration en fonction du détergent moussant.

3. Rincer à l'eau chaude (maximum 100°C) à pression faible à moyenne (environ 8 à 12 bars) jusqu'à ce que ce soit visiblement propre. Le nettoyage du pied de nivellement avec joints et écrous borgnes peut normalement être réalisé avec une buse de pulvérisation pointant vers le bas à environ 45°. Pour un nettoyage intensif, une buse orientée plus directement peut être nécessaire. Faire attention de ne pas endommager les joints en cas de nettoyage haute pression. Tenir la buse à une distance minimale de 200 à 300 mm.

4. Un nettoyage mécanique peut être nécessaire lorsque le pied de nivellement est très sale. Le nettoyage doit être réalisé avec une brosse douce ou un racleur en plastique doux tout en pointant la buse de pulvérisation plus directement. Il est strictement interdit d'utiliser des racleurs en acier, des brosses en acier ou d'autres outils métalliques tranchants du fait que les joints risquent d'être sévèrement endommagés et les surfaces en acier rayées.

ACIER INOX

Installation ZHJS, ZHJC, XH, XHT, XHJ, XHG

Il est important de suivre ces instructions afin de garantir la conception et la fonctionnalité hygiéniques certifiées.

Cette documentation, jointe aux pieds de nivellement, doit toujours être remise à l'utilisateur final.

ACIER INOX

MAINTENANCE

1. Si les joints de la gaine sont endommagés, il faut les remplacer. Il convient de toujours utiliser des pièces de rechange d'origine de NGI.

2. Si le joint entre le pied et la tige est endommagé, remplacer l'ensemble du pied de nivellement et en installer un neuf. Il n'est pas possible de séparer un pied de nivellement assemblé.

3. Le pied de nivellement doit être chargé afin d'obtenir le joint hygiénique entre l'embase et le sol.

4. Dans le cas d'un pied de nivellement pour fixation au sol, s'assurer que l'écrou ou le boulon de fixation au sol est serré selon les spécifications figurant dans la notice d'installation. Serrer si nécessaire. En cas de remplacement d'écrous ou de rondelles, il convient de toujours utiliser les pièces de rechange d'origine de NGI.

5. S'il est nécessaire d'efectuer des réglages, le pied de nivellement et son environnement immédiat doivent être soigneusement nettoyés afin d'empêcher les saletés de pénétrer dans la gaine.

0A. Avant d'installer le pied de nivellement, s'assurer que l'inclinaison du sol ne dépasse pas la valeur maximale.

0B. Lors de l'installation, vérifier que l'embase ne repose pas sur des fissures, des lignes de joint ou d'autres imperfections du sol. Si cela est inévitable, sceller la fissure avec un matériau de bouchage sous et autour du bord de l'embase.

1A. Relever la machine ou l'équipement pour installer le pied de nivellement.

1B. S'assurer que le joint est correctement fixé en haut de la gaine. Graisser le filetage exposé avec de la FoodLube Universal Grease et retirer tout excédent de graisse après installation.

2. Installer le pied de nivellement, utiliser une clé pour ajuster la position verticale et s'assurer que l'engagement n'est pas inférieur au diamètre du filetage.

Répéter les étapes 4 à 5 pour tous les pieds qui supportent la machine. Abaisser la machine de sorte que les pieds reposent sur le sol. Si nécessaire, efectuer le réglage final de la hauteur et du nivellement et s'assurer que la charge est uniformément répartie sur tous les pieds.

3. Utiliser une clé pour faire tourner et serrer la gaine au contact de la machine ou de l'équipement. S'assurer que la gaine est serrée de façon à verrouiller le pied de nivellement et couvrir le filetage.

Si le pied de nivellement n'est pas totalement inséré dans la machine ou l'équipement, le filetage est partiellement exposé. Dans ce cas, il n'est pas correctement installé et ne satisfait ni les exigences hygiéniques 3-A, USDA & EHEDG ni les spécifications de charge.

Installation

ZHFVJ, XHFV, XHFVT, XHFVJ, XHFVG

Il est important de suivre ces instructions afin de garantir la conception et la fonctionnalité hygiéniques certifiées.

Cette documentation, jointe aux pieds de nivellement, doit toujours être remise à l'utilisateur final.

0A. Avant d'installer le pied de nivellement, s'assurer que l'inclinaison du sol ne dépasse pas la valeur maximale.

1A. Relever la machine ou l'équipement pour installer le pied de nivellement.

1B. Fixer la bride optionnelle à la machine en la soudant ou en la boulonnant. Pour une solution hygiénique, utiliser des écrous borgnes.

2. S'assurer que le joint est correctement fixé en haut de la gaine et installer le pied de nivellement en utilisant une clé et, si nécessaire, appliquer du Loctite.

Répéter les étapes 4 à 5 pour tous les pieds qui supportent la machine.

Abaisser la machine de sorte que les pieds reposent sur le sol. Si nécessaire, efectuer le réglage final de la hauteur et du nivellement et s'assurer que la charge est uniformément répartie sur tous les pieds.

Aucune lubrification de maintenance n'est nécessaire. Le filetage basse friction étanche est lubrifié à vie et le pied de nivellement est protégé contre un réglage trop fort et l'exposition du filetage.

Installation

Pieds de nivellement fixés au sol

Il est important de suivre ces instructions afin de garantir la conception et la fonctionnalité hygiéniques certifiées.

Cette documentation, jointe aux pieds de nivellement, doit toujours être remise à l'utilisateur final.

1. Tenir la perceuse à un angle de 3° afin qu'elle corresponde à l'axe du trou de fixation dans le pied de nivellement. Percer le trou à travers l'embase et dans le sol.

2. Lorsqu'une tige d'ancrage est utilisée, laisser le ciment sécher conformément aux instructions du fabricant.Lorsqu'un ancrage expansible est utilisé, il faut également suivre les instructions du fabricant.

3. Utiliser la(les) rondelle(s) d'étanchéité prévue(s) et serrer les écrous borgnes à un couple maximal de 10 à 12 Nm.

Maximum 10°

angle de 3°

Déclaration de conformité pieds de nivellement

- ZHJS, ZHJC, ZHFVJ

88-01

Déclaration de conformité pieds de nivellement

- ZHJS, ZHJC, ZHFVJ

NGI se conforme totalement à l’ensemble des directives et normes applicables. Toutes les informations sont basées sur l’état actuel des connaissances et sujettes à modification. Nous suivons attentivement les révisions et modifications de ces directives et concevrons nos produits en conséquence. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

Notre catégorie de produits n’est pas visée par le champ d’application de la directive machines communautaire. Pour cette raison, nos produits ne peuvent donc pas être livrés avec le marquage CE conformément à la directive machines communautaire.

NGI A/S, Virkelyst 3-7, 9400 Nørresundby, Danemark, déclare par la présente que la conception est conforme aux directives et règlements 3-A, USDA & EHEDG spécifiés ci-après.

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Matériaux, rugosité de surface, fabrication et géométrie

Les surfaces métalliques, réalisées en acier inox AISI 304, résistent à la corrosion dans les conditions d’utilisation spécifiées y compris les conditions de nettoyage. Les composants élastomères sont réalisés en matériau de caoutchouc NBR et TPE Santoprene® approuvé FDA. Les rondelles d’étanchéité sont réalisées en fibres d’Aramid. Tous les matériaux utilisés sont considérés non toxiques et non absorbants.

Toutes les surfaces métalliques exposées ont une finition correspondant à des valeurs de rugosité de surface d’au maximum 0,8 µm Ra. Tous les composants élastomères et rondelles d’étanchéité sont laissés tels quels sans ébavurage manuel et toutes les surfaces sont considérées suffisamment lisses pour assurer un nettoyage facile.

Dans la construction, il n’y a aucune zone de contact exposée entre métaux diférents susceptible d’une apparition de corrosion galvanique.

Les joints hygiéniques ne présentent pas de poches ou d’interstices inaccessibles ce qui facilite le nettoyage.

Il n’y a aucun risque de filetages exposés et aucun joint entre métaux non scellé dans la construction finie.

Toutes les surfaces exposées ont une finition lisse de manière à pouvoir retirer les saletés de la surface en utilisant des techniques de nettoyage manuel et elles sont exemptes de creux, plis, fissures, interstices et autres imperfections dans leur forme définitive.

Facilité de drainage et installation

Les pieds de nivellement sont conçus pour être auto-drainants et ne comportent pas de rebord horizontal. Les instructions complètes fournies contiennent des informations détaillées afin d’assurer la conformité avec les critères de conception 3-A, USDA & EHEDG.

La norme 3-A Sanitary Standard 88-00 exige que les pieds de nivellement soient correctement installés sur l’équipement, ils doivent assurer un écartement minimal entre la partie la plus basse de l’équipement et le sol au moins égal à 4,0 pouces (102 mm) si l’équipement délimite une zone dans laquelle aucun point ne se trouve à plus de 12,5 pouces (318 mm) de son bord le plus proche. Si l’équipement délimite une zone dans laquelle un point quelconque se trouve à plus de 12,5 pouces (318 mm) de son bord le plus proche, l’écartement doit être d’au minimum 6 pouces (152 mm).

La directive EHEDG recommande un écartement minimal entre l’équipement et le sol ou le mur de 300 mm afin de faciliter le nettoyage et l’inspection.

Lorsque des fixations sont nécessaires, il faut exclusivement utiliser des écrous borgnes. Les interfaces exposées doivent être scellées avec des rondelles d’étanchéité et aucun filetage ne doit être exposé dans la configuration installée du pied de nivellement.

Déclaration de conformité pieds de nivellement

- ZHJS, ZHJC, ZHFVJ

Maintenance et nettoyage

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Les embases peuvent être scellées au sol en cas de besoin. Selon les instructions d’installation, il est recommandé que l’embase ne repose pas sur des imperfections du sol ou des lignes de joint sans ajout de composants exclusifs d’étanchéité.

Les valeurs de couple maximales sont spécifiées, selon le cas, sur les dispositifs de fixation afin d’éviter tout écrasement des rondelles et joints d’étanchéité.

Les instructions de maintenance clairement définies interdisent l’utilisation de pièces de rechange qui ne sont pas d’origine.

Les instructions de nettoyage décrivent les procédures de nettoyage typiques avec les températures/pressions maximales et stipulent l’utilisation de moyens de nettoyage non abrasifs.

La conception ne contient pas d’interstices et évite l’accumulation de saletés, microorganismes, insectes et autres vermines dans les zones difficiles à nettoyer.

Adhésifs, lubrifiants, matériaux isolants et liquides de transmission de signaux

Les produits d’étanchéité et les composants de frein-filet utilisés dans la construction sont non toxiques à l’état solidifié.

La construction ne met en œuvre aucun lubrifiant, aucun matériau isolant ni aucun liquide de transmission de signaux.

Normes et directives

EN 1672-2:2005 Machines pour les produits alimentaires / Notions fondamentales/Partie 2 Exigences en matière d’hygiène.

EN ISO 14 159 2004 Sécurité des machines – Exigences en matière d’hygiène dans la conception de machines.

Le document 13 EHEDG indique des directives sur la conception hygiénique d’appareils destinés à des processus ouverts.

EHEDG Classe I AUX Le rapport d’évaluation des critères de conception hygiénique conclut que les conceptions répondent aux critères d’équipements hygiéniques classe I pour les composants situés en zone non alimentaire et sont facilement accessibles au nettoyage sans démontage.

Norme sanitaire 3-A relative aux pieds et supports de nivellement de machines.

Directives USDA relatives à la conception sanitaire et la fabrication d’équipement de transformation laitier, juin 2001.

Règlement UE

852/2004 relatif à l’hygiène des produits alimentaires.

853/2004 règles d’hygiène spécifiques pour aliments d’origine animale.

854/2004 règles spécifiques à l’organisation de contrôles officiels des produits d’origine animale destinés à la consommation humaine.

1935/2004 relatif aux matériaux et objets destinés à entrer en contact avec les aliments.

Déclaration de conformité pieds de nivellement

- ZHJS, ZHJC, ZHFVJ

La déclaration de matériaux concerne les applications suivantes

Application : Composants en acier, par ex. tige, gaine et protection du pied

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI A/S a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied.

Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Cependant, les pieds de nivellement NGI conviennent à l'utilisation dans toutes les zones ATEX.

Application : Embase pour pieds de machine hygiéniques de NGI A/S

Type de matériau NBR (NNF-75)

Couleur Bleu

Dureté : 72 ± 3 Shore A DIN 53 505 Plage de température : Min. -35°C à max. +110°C

Conformité : REACH Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020) Substances énumérées en Annexe XVII (19-11-2019)

RoHS2 & RoHS 3 Conformément à la directive 2011/65/EC and 2015/863/EC DU PARLEMENT EUROPÉEN ET DU CONSEIL.

Sans ADI : Ne contient aucune substance d'origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénols tels que décrits dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

SACO Ne contient pas de substances appauvrissant la couche d'ozone. Conformément au règlement 1005/2009/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 16 SEPTEMBRE 2009 et au règlement 2037/2000/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 29 JUIN 2000.

Litiges

Matériaux : Conformément au droit américain « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Hong Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates Ne contient pas de phthalates.

FDA: Guideline 21 CFR 177.2600

Application : Anneau d'étanchéité entre composants en acier des pieds de nivellement de machines de NGI.

Type de matériau Caoutchouc silicone

Dureté : 60 Shore A

Couleur RAL 5010 (bleu)

Plage de température : Min. -60°C à max. +200°C

Stockage Selon ISO 2230

Conformité : FDA : Guideline 21 CFR 177.2600 RoHS 2 : Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL. GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Déclaration de conformité pieds de nivellement

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

NGI se conforme totalement à l'ensemble des directives et normes applicables. Toutes les informations sont basées sur l'état actuel des connaissances et sujettes à modification. Nous suivons attentivement les révisions et modifications de ces directives et concevrons nos produits en conséquence. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

Notre catégorie de produits n'est pas visée par le champ d'application de la directive machines communautaire. Pour cette raison, nos produits ne peuvent donc pas être livrés avec le marquage CE conformément à la directive machines communautaire.

NGI A/S, Virkelyst 3-7, 9400 Nørresundby, Danemark, déclare par la présente que la conception est conforme aux directives et règlements 3-A, USDA & EHEDG spécifiés ci-après.

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

D’ÉTANCHÉITÉ

Déclaration de conformité pieds de nivellement

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

D’ÉTANCHÉITÉ

Matériaux, rugosité de surface, fabrication et géométrie

Les surfaces métalliques, réalisées en acier inox AISI 304, résistent à la corrosion dans les conditions d'utilisation spécifiées y compris les conditions de nettoyage. Les composants élastomères sont réalisés en matériau de caoutchouc NBR et TPE Santoprene® approuvé FDA. Les rondelles d'étanchéité sont réalisées en fibres d'Aramid. Tous les matériaux utilisés sont considérés non toxiques et non absorbants.

Toutes les surfaces métalliques exposées ont une finition correspondant à des valeurs de rugosité de surface d'au maximum 0,8 µm Ra. Tous les composants élastomères et rondelles d'étanchéité sont laissés tels quels sans ébavurage manuel et toutes les surfaces sont considérées suffisamment lisses pour assurer un nettoyage facile.

Dans la construction, il n'y a aucune zone de contact exposée entre métaux diférents susceptible d'une apparition de corrosion galvanique.

Les joints hygiéniques ne présentent pas de poches ou d'interstices inaccessibles ce qui facilite le nettoyage.

Il n'y a aucun risque de filetages exposés et aucun joint entre métaux non scellé dans la construction finie.

Facilité de drainage et installation

Les pieds de nivellement sont conçus pour être auto-drainants et ne comportent pas de rebord horizontal. Les instructions complètes fournies contiennent des informations détaillées afin d'assurer la conformité avec les critères de conception 3-A, USDA & EHEDG.

La norme 3-A Sanitary Standard 88-00 exige que les pieds de nivellement soient correctement installés sur l'équipement, ils doivent assurer un écartement minimal entre la partie la plus basse de l'équipement et le sol au moins égal à 4,0 pouces (102 mm) si l'équipement délimite une zone dans laquelle aucun point ne se trouve à plus de 12,5 pouces (318 mm) de son bord le plus proche. Si l'équipement délimite une zone dans laquelle un point quelconque se trouve à plus de 12,5 pouces (318 mm) de son bord le plus proche, l'écartement doit être d'au minimum 6 pouces (152 mm).

La directive EHEDG recommande un écartement minimal entre l'équipement et le sol ou le mur de 300 mm afin de faciliter le nettoyage et l'inspection.

Lorsque des fixations sont nécessaires, il faut exclusivement utiliser des écrous borgnes. Les interfaces exposées doivent être scellées avec des rondelles d'étanchéité et aucun filetage ne doit être exposé dans la configuration installée du pied de nivellement.

ACIER INOX

Déclaration de conformité pieds de nivellement

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

Maintenance et nettoyage

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Les embases peuvent être scellées au sol en cas de besoin. Selon les instructions d'installation, il est recommandé que l'embase ne repose pas sur des imperfections du sol ou des lignes de joint sans ajout de composants exclusifs d'étanchéité.

Les valeurs de couple maximales sont spécifiées, selon le cas, sur les dispositifs de fixation afin d'éviter tout écrasement des rondelles et joints d'étanchéité.

Les instructions de maintenance clairement définies interdisent l'utilisation de pièces de rechange qui ne sont pas d'origine.

Les instructions de nettoyage décrivent les procédures de nettoyage typiques avec les températures/ pressions maximales et stipulent l'utilisation de moyens de nettoyage non abrasifs.

La conception ne contient pas d'interstices et évite l'accumulation de saletés, microorganismes, insectes et autres vermines dans les zones difficiles à nettoyer.

Adhésifs, lubrifiants, matériaux isolants et liquides de transmission de signaux

Les produits d'étanchéité et les composants de frein-filet utilisés dans la construction sont non toxiques à l'état solidifié.

La construction ne met en œuvre aucun lubrifiant, aucun matériau isolant ni aucun liquide de transmission de signaux.

Normes et directives

EN 1672-2:2005 Machines pour les produits alimentaires / Notions fondamentales/Partie 2 : Exigences en matière d'hygiène.

EN ISO 14 159 2004 Sécurité des machines – Exigences en matière d'hygiène dans la conception de machines.

Le document 13 EHEDG indique des directives sur la conception hygiénique d'appareils destinés à des processus ouverts.

Norme sanitaire 3-A relative aux pieds et supports de nivellement de machines.

Directives USDA relatives à la conception sanitaire et la fabrication d'équipement de transformation laitier, juin 2001.

Règlement UE

852/2004 relatif à l'hygiène des produits alimentaires.

853/2004 règles d'hygiène spécifiques pour aliments d'origine animale.

854/2004 règles spécifiques à l'organisation de contrôles officiels des produits d'origine animale destinés à la consommation humaine.

1935/2004 relatif aux matériaux et objets destinés à entrer en contact avec les aliments.

Déclaration de conformité pieds de nivellement

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ

La déclaration de matériaux concerne les applications suivantes

Application : Composants en acier, par ex. tige, gaine et protection du pied

Type de matériau : Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI A/S a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied.

Application : Embase pour pieds de machine hygiéniques de NGI A/S

Type de matériau : NBR (NNF-75)

Couleur : Noir et bleu

Dureté : 72 ± 3 Shore A DIN 53 505

Plage de température : Min. -35°C à max. +110°C

Conformité :

REACH : Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020) Substances énumérées en Annexe XVII (19-11-2019)

RoHS 2 & RoHS 3: Conformément à la directive 2002/95/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 27 JANVIER.

Sans ADI : Ne contient aucune substance d'origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénols tels que décrits dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

SACO : Ne contient pas de substances appauvrissant la couche d'ozone. Conformément au règlement 1005/2009/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 16 SEPTEMBRE 2009 et au règlement 2037/2000/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 29 JUIN 2000.

Litiges

Matériaux : Conformément au droit américain : « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux

dangereux : Ne contient aucune substance dangereuse telle que décrite dans la Hong Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates : Ne contient pas de phthalates.

FDA : Guideline 21 CFR 177.2600

Application : Anneau d'étanchéité entre composants en acier des pieds de nivellement de machines de NGI.

Type de matériau : Caoutchouc silicone

Dureté : 60 Shore A

Couleur : RAL 5010 (bleu)

Plage de température : Min. -60°C à max. +200°C

Stockage : Selon ISO 2230

Conformité : FDA : Guideline 21 CFR 177.2600

RoHS 2 Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Paliers de roulement hygiéniques certifiés

Le seul roulement hygiénique breveté au monde conçu conformément aux normes EHEDG, 3-A et USDA pour un nettoyage sous tous les angles extrêmement facile.

Le boîtier de roulement à pétanchéité imperméable brevetée qui permet un mauvais alignement 3 degrés et peut être équipé d’un roulement céramique haute performance lubrifié pour la vie 4 à 8 fois plus longtemps.

Hygiéniques certifiés

Paliers de roulement

Citation

“Nous exerçons dans l’industrie agroalimentaire où l’hygiène et la salubrité sont primordiales ; les pièces de haute qualité de NGI vont vraiment dans ce sens, en ofrant à nos clients des composants faciles à nettoyer, nécessitant peu d’entretien et très durables.

Autant de qualités recherchées par les clients de l’industrie agroalimentaire.”

Ulrich Krümpelmann

International Sales Manager, Alco-food-machines GmbH & Co. KG, Germany

Obtenez un avantage concurrentiel grâce à des composants hygiéniques

Le niveau d’hygiène de votre équipement de production est un paramètre concurrentiel capital pour remporter une commande ou être agréé en tant que nouveau fournisseur.

Scannez le code QR cidessous et regardez une vidéo d’Alco-food-machines où M. Ulrich Krümpelmann explique comment un composant d’une machine de transformation des aliments peut avoir une influence sur votre compétitivité.

Choisissez les composants hygiéniques NGI en raison de leurs nombreuses fonctionnalités

Nous avons interviewé l’un de nos clients italiens afin d’en savoir plus sur la façon dont nos clients vivent les défis actuels en matière de sécurité alimentaire et d’hygiène. MORC2 est un fabricant de machines qui construit des convoyeurs.

Vous pouvez voir l’intégralité du témoignage de MORC2 sur notre site Web en scannant le code QR ci-dessous.

Citation

“Les raisons pour lesquelles nous avons choisi les paliers NGI sont principalement leurs caractéristiques telles que la bonne qualité des matériaux, la solidité et la stabilité. Une autre caractéristique importante est qu’ils sont sans lubrification, ce qui est crucial pour minimiser le risque de contamination des machines.

NGI s’avère être un partenaire fiable en termes de prix et de performance des produits”.

Lucia Ulinici MORC2 s.r.l. Italy

L’investissement se

révèle payant

Vous trouverez ci-dessous un exemple prudent du retour sur investissement de l’utilisation des paliers sans lubrification NGI par rapport aux paliers lubrifiés. Supplément de 20 EUR par palier pour 400 unités et lubrification toutes les deux semaines.

Veuillez noter que le supplément sera rarement de 20 EUR et que la plupart des utilisateurs finaux lubrifient plus fréquemment que toutes les deux semaines.

L’hygiène fera économiser de l’argent à vos clients

Retour sur investissement (ROI)

196 jours

Durabilité et réduction du risque de défaillance des roulements

• Les 2/3 des défaillances de roulements sont dues à une lubrification insuffisante ou défectueuse. Les roulements NGI étant sans lubrification, le risque de défaillance est considérablement réduit.

• La conception hygiénique contribue à réduire les émissions d’eau et de détergents dans le processus de nettoyage, ce qui réduit l’impact environnemental.

• Les roulements sans lubrification éliminent les émissions de graisse qui se répandent du roulement vers les eaux usées et vers d’autres parties de l’environnement de production.

Paliers de roulement hygiéniques certifiés avec

écarteurs

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Un nettoyage facile de tout les angles

NGI a créé un boîtier de roulement extrêmement facile à nettoyer depuis tous les angles, car l’eau peut facilement atteindre toutes les surfaces. Toutes les transitions et les branchements entre les matériaux sont scellés de manière hygiénique par des joints bleus.

Écarteurs hygiéniques

L’accent mis sur la conception hygiénique garantit un nettoyage à 360° du boîtier de roulement et de la tige, et en outre, NGI propose des écarteurs hygiéniques pour augmenter la distance des machines et des équipements jusqu’à plus d’un pouce, tel que recommandé par l’USDA.

Installation

L’installation est facile et vous pourrez utiliser votre procédure habituelle, cependant, étant donné que le roulement peut tourner à l’intérieur du boîtier et que les couvercles sont remplaçables, le boîtier de roulement de NGI est beaucoup plus adaptable et peut être monté de plusieurs façons par rapport aux boîtiers de roulement traditionnels.

Innovation by NGI

Paliers de roulement hygiéniques certifiés

NGI est le seul fabricant au monde à ofrir des paliers de roulement hygiéniques certifiés 3-A, EHEDG et USDA. Le groupe de produits se compose de cinq types diférents de paliers de roulement, équipés de billes en acier inox standard ou en céramique. Les paliers de roulement sont conformes à la norme ISO3228_2013 et compatibles avec des roulements conformes à la norme ISO9628_2006. Cela s’applique également aux dimensions extérieures, et c’est donc une substitution hygiénique parfaite pour une solution non hygiénique.

Caractéristiques du groupe de produits

• Accès facile pour un nettoyage sous tous les angles

• Montage flexible - peut accueillir un mauvais alignement initial

• Disponible sans ou avec le kit boulonnerie hygiénique M10. Autres tailles disponibles sur demande

• Peut fonctionner à des températures allant de -20 °C à +110 °C en fonction du type de roulement à billes

• Système de joints breveté unique, étanche à un mauvais alignement de plus de 3°

• Produit en Grillamid résistant par une technologie de moulage 2 compostants et avec des joints TPS approuvé FDA

• Équipé d’un roulement en acier inox ou d’un roulement céramique

• Testé et conforme à ISO9628_2006 et ISO3228_2013

• Le boîtier est capable de supporter la même charge radiale dynamique et statique que les roulements

• Boîtier réalisé en Grillamid, très résistant à haute performance PA 12 et optimisé pour une détection et identification dans les industries alimentaires et pharmaceutiques

En choisissant des paliers de roulement NGI optimisés avec des billes en céramique, vous obtiendrez une qualité, une robustesse et une stabilité optimales. Les paliers de roulement n’ont pas besoin de lubrification, ce qui minimise leur entretien et réduit donc le risque de contamination du produit. Nos paliers sont certifiés IP69K.

XB2FC

Caractéristiques spéciales

- Palier à bride à double-boulon

- Monté parallèlement à la direction de l’arbre

- Diamètre de l’arbre : 20 mm - 40 mm

- Disponible sans ou avec le kit boulonnerie hygiénique pour vous assurer une sécurité hygiénique maximale

XB3FC

Caractéristiques spéciales

- Palier à bride à trois-boulon

- Monté parallèlement à la direction de l’arbre

- Diamètre de l’arbre : 20 mm - 30 mm

- Disponible sans ou avec le kit boulonnerie hygiénique pour vous assurer une sécurité hygiénique maximale

XB4FC

Caractéristiques spéciales

- Palier à bride à quatre-boulon

- Monté parallèlement à la direction de l’arbre

- Diamètre de l’arbre : 20 mm - 40 mm

- Disponible sans ou avec le kit boulonnerie hygiénique pour vous assurer une sécurité hygiénique maximale

• Convient pour une charge axiale plus lourde ou alternative, en fonction de la manière dont il est verrouillé sur l’arbre

XBPBC

Caractéristiques spéciales

- Palier à semelle

- Monté perpendiculairement vers la direction de l’arbre

- Diamètre de l’arbre : 20 mm - 35 mm

- Disponible sans ou avec le kit boulonnerie hygiénique pour vous assurer une sécurité hygiénique maximale

XBTBC

Caractéristiques spéciales

- Palier à semelle courte

- Monté perpendiculairement vers la direction de l’arbre

- Diamètre de l’arbre : 25 mm - 30 mm

- Disponible sans ou avec le kit boulonnerie hygiénique pour vous assurer une sécurité hygiénique maximale

Déclaration de conformité

Cette déclaration de conformité énumère toutes les directives et normes auxquelles NGI adhère.Elle garantit que les produits NGI sont toujours conformes aux exigences actuellement valides.

Paliers de roulement hygiéniques certifiés - XB2FC

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques certifiés - XB2FC

Protégé par un brevet d’invention et de design, le palier de roulement à flasque à 2 trous XB2FC est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène.

Le palier à roulement XB2FC est monté parallèlement à la direction de l’arbre.

Le XB2FC est conçu pour permettre un nettoyage sous tous les angles et est disponible sans ou avec le kit boulonnerie hygiénique NGI. Nous vous recommandons de choisir un palier NGI hygiénique avec le kit boulonnerie hygiénique NGI, finalement pour vous assurer une sécurité hygiénique maximale.

Le XB2FC répond aux exigences des normes CE n° 1935/2004, CE n° 10/2011, CE n° 2023/2006 et des normes de la FDA.

Type de roulement

Matériel de roulement a billes

Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis

Diamètre de l’arbre D [mm]

Virkelyst 3-7 DK-9400

Nørresundby +45 98174500 ngi@ngi.dk

Écrou et boulon

Le roulement peut être fourni avec des boulons hygiéniques certifiés. Retrouvez notre assortiment des boulons à la page 29.

Couleur Paliers de roulement

Couleur Code Couleur

Paliers de roulement

Couvercle

Paliers de roulement hygiéniques certifiés - XB3FC

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques certifiés - XB3FC

Protégé par un brevet d’invention et de design, le palier de roulement à flasque à 3 trous XB3FC est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène. Le palier de roulement XB3FC est monté parallèlement à la direction de l’arbre.

Le XB3FC est conçu pour permettre un nettoyage sous tous les angles et est disponible sans ou avec le kit boulonnerie hygiénique NGI. Nous vous recommandons de choisir un palier NGI hygiénique avec le kit boulonnerie hygiénique NGI, finalement pour vous assurer une sécurité hygiénique maximale.

The XB3FC meets the requirements of EC 1935/2004, EC 10/2011,EC 2023/2006 and FDA.

Type de roulement

Matériel de roulement a billes

Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis

Le roulement peut être fourni avec des boulons hygiéniques certifiés.

Le roulement ci-dessus est le roulement le plus courant – acier inox avec vis. Nous proposons cependant quatre types de roulements – hybrides en acier inox ou en céramique avec vis ou avec collier de verrouillage. Retrouvez notre assortiment complet de roulements à la page 28. * Le support de roulement hygiénique est généralement utilisé sur des convoyeurs tournant à des vitesses relativement faibles (inférieures à 2000 tr/min), le

AVANT ARRIÈRE

Couleur Code Couleur

Retrouvez notre assortiment des boulons à la page 29.

Paliers de roulement

Couvercle

Écrou et boulon

Couleur Paliers de roulement

Paliers de roulement hygiéniques certifiés - XB4FC

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques certifiés - XB4FC

Protégé par un brevet d’invention et de design, le palier de roulement à flasque à 4 trous XB4FC est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène. Le palier de roulement XB4FC est monté parallèlement à la direction de l’arbre.

Le XB4FC est conçu pour permettre un nettoyage sous tous les angles et est disponible sans ou avec le kit boulonnerie hygiénique NGI. Nous vous recommandons de choisir un palier NGI hygiénique avec le kit boulonnerie hygiénique NGI, finalement pour vous assurer une sécurité hygiénique maximale.

Le XB42FC répond aux exigences des normes CE n° 1935/2004, CE n° 10/2011, CE n° 2023/2006 et des normes de la FDA.

de roulement

Type de roulement

Matériel de roulement a billes

Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis

Diamètre de l’arbre D [mm] Largeur B [mm] Distance S1 [mm]

[Ouvert

Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk

Écrou et boulon

Couleur Paliers de roulement

Code Couleur Le roulement peut être fourni avec des boulons hygiéniques certifiés. Retrouvez notre assortiment des boulons à la page 29.

Couleur

Paliers

Couvercle

Paliers de roulement hygiéniques certifiés - XBPBC

Le palier de roulement à deux trous de conception et de protection brevetée XBPBC est le choix idéal pour les machines et équipements qui doivent se conformer aux exigences strictes en matière d’hygiène.

Le palier de roulement XBPBC est monté perpendiculairement vers la direction de l’arbre.

Le XBPBC est conçu pour permettre un nettoyage sous tous les angles et est disponible sans ou avec le kit boulonnerie hygiénique NGI. Nous vous recommandons de choisir un palier NGI hygiénique avec le kit boulonnerie hygiénique NGI, finalement pour vous assurer une sécurité hygiénique maximale.

Le XBPBC satisfait aux exigences des normes CE n° 1935/2004, CE n° 10/2011, CE n° 2023/2006 et des normes de la FDA.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques certifiés - XBPBC

Paliers de roulement

Type de roulement

Matériel de roulement a billes

Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis

Diamètre de l’arbre D [mm] Largeur B [mm] Distance S1 [mm] Vitesse maximum joints* [R/min.]

Écrou et boulon

Couleur Paliers de roulement

roulement peut être fourni avec des boulons hygiéniques

assortiment des boulons à la page 29.

Le support de roulement hygiénique est généralement utilisé sur des convoyeurs tournant à des vitesses relativement faibles (inférieures à 2000 tr/min), le support crée un environnement hygiénique pour le roulement, et il serait optimal de le monter sur un arbre en acier aisi

Couleur Code Couleur

certifiés. Retrouvez notre

Couvercle

Paliers de roulement hygiéniques certifiés - XBTBC

Le palier de roulement à base courte XBTBC de conception et protégé par brevet est le choix idéal pour les machines et équipements qui doivent se conformer aux exigences strictes en matière d’hygiène.

Le palier de roulement XBTBC est monté perpendiculairement vers la direction de l’arbre.

Le XBTBC est conçu pour permettre un nettoyage sous tous les angles et est disponible sans ou avec le kit boulonnerie hygiénique NGI. Nous vous recommandons de choisir un palier NGI hygiénique avec le kit boulonnerie hygiénique NGI, finalement pour vous assurer une sécurité hygiénique maximale.

Le XBTBC répond aux exigences des normes CE n° 1935/2004, CE n° 10/2011, CE n° 2023/2006 et des normes de la FDA.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques certifiés - XBTBC

Paliers de roulement

Type de roulement

Matériel de roulement a billes

Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis Acier inox avec vis

Diamètre de l’arbre D [mm]

Largeur B [mm] Distance S1 [mm] Vitesse maximum joints* [R/min.]

Écrou et boulon

de l’arbre

Couleur Paliers de roulement

Code Couleur Le roulement peut être fourni avec des boulons hygiéniques certifiés. Retrouvez notre assortiment des boulons à la page 29.

Angle d’alignement = +/-3

Couleur

Couvercle

Paliers

de roulement hygiéniques en céramique hybride ou en acier inox

Nous produisons des paliers de roulement céramique hybride et en acier inox d’une haute performance et d’une meilleure qualité. Les joints sont en NBR BLEU.

Une analyse d’un projet de recherche de 1.000 paliers de roulements, indique que 99,6% de paliers céramiques ont une durée de vie 4 fois plus longue que les paliers standards.

Dans 50% des cas, la durée de vie du palier était entre 8 et 20 fois plus longue que pour les paliers standards remplacés.

Dans 30% des cas, on pourrait prévoir d’éviter de remplacer les paliers céramiqies pour toute la durée de vie de la machine.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques en céramique hybride ou en acier inox

Caractéristiques particulières

- Roulements en acier inox

- Billes en acier inox

- Bagues de roulement en AISI 440

Caractéristiques particulières

- palier céramique

- roulements hybrides avec billes en céramique

- bagues de roulement en AISI 440

SSA

Caractéristiques particulières

- roulement en acier inox

- Billes en acier inox

- bagues de roulement en AISI 440

- avec bague de blocage excentrique

CSA

Caractéristiques particulières

- palier céramique

- roulement hybrides avec billes en céramique

- bagues de roulement en AISI 440

- avec bague de blocage excentrique

Paliers de roulement hygiéniques en céramique hybride ou en acier inox

Nos roulements sont pré-installés dans les paliers de roulement et nous en proposons actuellement 4 types – roulement hybride en acier inox ou en céramique avec vis ou collier de verrouillage.

Nos paliers de roulements hygiéniques certifiés avec étanchéité IP69K ofrent un environnement idéal pour le roulement et conviennent donc pour un fonctionnement sans entretien.

Les principaux paramètres de fonctionnement qui déterminent la durée de vie du roulement sont le type de roulement, la taille, la charge, la vitesse, la température de fonctionnement et les tolérances de l’arbre.

Nos roulements sont lubrifiés pour toute leur durée de vie avec une graisse polyvalente haute performance conçue spécifiquement pour la lubrification des machines destinées à la transformation des aliments, tous étanches à vie grâces aux joints en NBR bleu homologué par la FDA.

La méthode de verrouillage avec des vis est la fonction de verrouillage la plus courante.

Les roulements avec un collier de verrouillage excentrique sont principalement destinés à être utilisés dans des applications où le sens de rotation est constant. Sur un côté de la bague intérieure du roulement se trouve une extension excentrique qui s’adapte au collier de verrouillage

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Paliers de roulement hygiéniques en céramique

hybride ou en acier inox

Type de roulement

Acier inox

Fonction de verrouillage

Avec vis

Collier de verrouillage

Type de roulement

Céramique hybride

Avec vis Avec vis Avec vis Avec vis Avec vis

Collier de verrouillage

Graisse pour billes de roulement en inox:

Nos billes de roulement en acier inoxydable sont lubrifiés à vie avec la graisse Mobil FM 222, un produit polyvalent haute performance conçu spécifiquement pour la lubrification des machines de transformation alimentaire.

Les FM 222 sont des lubrifiants de catégorie n d’Agriculture et agroalimentaire Canada (contact accidentel avec les aliments) et sont formulés avec des composants conformes aux exigences du CFR 178.3570, chapitre 21, et enregistrés NSF en tant que lubrifiants classés H1. DIN 51825 KPF2K-20 - Casher/Parvé – Halal.

Graisse pour billes de roulement en céramique hybride:

Nos billes de roulement en céramique hybride sont lubrifiés à vie avec ROCOL® FOODLUBE Premier 1, un lubrifiant doux, blanc et non toxique contenant du PTFE pour la lubrification et la protection efficaces des roulements à billes, à rouleaux et lisses, des glissières et des bagues, en particulier ceux qui fonctionnent dans les environnements alimentaires, pharmaceutiques et autres environnements propres.

FOODLUBE Premier 1 résiste aux températures de -20 °C à +180 °C et est fabriqué uniquement à partir d’ingrédients répertoriés par la FDA Groupe FDA 21 CFR 178.3570. FOODLUBE Premier 1 est enregistré NSF, enregistré NSF H1 – 141084 et certifié ISO 21469.

FOODLUBE Premier 1 is NSF registered, NSF H1 registered – 141084 and ISO 21469 certified.

* Le support de roulement hygiénique est généralement utilisé sur des convoyeurs tournant à des vitesses relativement faibles (inférieures à 2000 tr/min), le support crée un environnement non pollué pour le roulement, et il serait optimal de le monter sur un arbre en acier aisi 304 avec une surface dure entre 0,8 µm et 1,6 Ram Ra avec une tolérance ne dépassant pas h9, de préférence inférieure.

Boulons et écrous hygiéniques et certifiés

NGI est en mesure de proposer des boulons et écrous hygiéniques certifiés avec des joints en caoutchouc NBR bleu. Le joint en caoutchouc NBR bloque l’eau et les bactéries et évite un assemblage métal sur métal non hygiénique.

Les boulons et écrous ont des surfaces autodrainantes avec une rugosité maximale de 0,8 µm Ra. Le design des boulons et des écrous ne difère pas des tailles des boulons et écrous standard actuels. Par conséquent, les tailles de clé, les hauteurs de filetage, etc. restent les mêmes, ce qui facilite la mise à niveau et le remplacement des boulons standard.

Il s’agit du bon choix d’accessoires à utiliser sur toutes les machines dans tous les environnements de lavage hygiéniques certifiés.

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL

- CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Boulons et écrous hygiéniques et certifiés

Boulons hygiéniques et certifiés - BXH

Écrous hygiéniques et certifiés

- NDXH

* Le roulement peut être fourni avec des boulons hygiéniques certifiés. Plusieurs longueurs de boulons sont disponibles, contactez NGI pour d’autres options.

Entretoises pour paliers de roulement

NGI propose des entretoises hygiéniques certifiées avec du NBR bleu joints en caoutchouc. Le joint en caoutchouc NBR bloque l’eau et les bactéries et évite un assemblage métal sur métal non hygiénique.

Nos paliers de roulement sont certifiés USDA.

Pour assurer la conformité aux lois USDA, utilisez les entretoises hygiéniques de NGI pour fixer la distance approuvée à la surface de support. Pour les composants hygiéniques de NGI qui sont déjà approuvés 3-A RPSCQC, l’USDA s’est principalement concentré sur la protection contre les filetages visibles et les entretoises 1 po pour les paliers de roulement.

Pour fixer les paliers de roulement hygiéniques NGI à la surface de support, utilisez toujours des boulons ou des écrous hygiéniques certifiés NGI pour sécuriser la conception hygiénique globale.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Entretoises pour paliers de roulement

Écarteur oval

Écarteur rond

Déclaration de conformité

Paliers de roulement

Notre catégorie de produits n’est pas couverte par l’application de la directive Machines de la CE. Pour cette raison, ils ne peuvent pas être fournis avec le marquage CE conformément à la directive CE pour les machines.

En outre, nous déclarons que les matériaux énumérés dans nos produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Declaration of conformity Paliers de roulement

La déclaration des matériaux concerne les applications suivantes

Application: Roulements « insert »

Type de matériau : Acier inox.

Par demande: Billes céramique

Joints en caoutchouc NBR

Conformité: « Matériaux et objets destinés à entrer en contact avec des denrées alimentaires »

1935:2004/EC

Cette certification est basée sur les informations pertinentes fournies par les fabricants de matériaux.

Application: Boulons hygiéniques:

Type de matériau: Acier inox AISI 316/A4 (A4 (X 5 CrNimo 17 12 2), Euronorm

Boulons de type de matériau: 1.4401 EN 10204 TYPE 2.2.

Joints de type de matériau: Caoutchouc silicone

Conformité: Voir la déclaration de conformité des boulons hygiéniques certifiés NGI

Application: Logement et couvercles de roulement

Type de matériau: Cadre Grillamid, joint d’étanchéité TPS

Électricité: Non conductible

Résistance chimique: Grande résistance aux agents de nettoyage les plus utilisés

Couleur: Corps RAL 9010 (blanc), joints RAL 5010 (bleu)

Plage de températures: Min -20 °C à Max +125 °C

Stockage: Conforme à ISO 2230

Conformité: Montage conforme à la norme ISO 3228:2013 Compatibilité des roulements selon la norme 9628:2006

FDA: Directive 21 CFR 177.2600

RoHS 2: Conformément à la Directive 2011/65/EC du PARLEMENT EUROPÉEN ET DU CONSEIL.

Communauté européenne: « Matériaux et objets destinés à entrer en contact avec des denrées alimentaires » - 1935:2004/EC « Matériaux et objets en matière plastique destinés à entrer en contact avec des denrées alimentaires » - 10:2011/EC

Résistance à l’eau: IP69

Résistant à l’eau 7 atm ou 70 mètres.

Installation de paliers

Scannez le code pour apprendre comment remplacer un palier.

Vous trouverez également des conseils détaillés sur l’installation de nos paliers sur www.ngi-global.com

Innovation by NGI

Grillamid

Acier inox

Grillamid

Acier inox

d’étanchéité

Grillamid

Roulettes hygiéniques certifiés

Les seules roulettes hygiéniques brevetées au monde conçu conformément aux normes EHEDG, 3-A et USDA pour un nettoyage sous tous les angles extrêmement facile.

À utiliser dans les environnements de production sanitaire. les surfaces auto-drainantes, les pièces mobiles étanches et l’absence de filetage exposé garantissent un nettoyage minimum et une securite sanitaire maximum.

Innovation by NGI

Roulettes hygiéniques certifiés

NGI est le seul fabricant au monde à offrir des roulettes brevetées conçues selon les normes 3-A, EHEDG et USDA. La gamme de produits comprend trois groupes hygiéniques de roulettes: Une roulette avec raccord d’embase, une roulette avec tiges de nivellement hygiéniques et une roulette avec fixation à filet arrondi. Les roulettes hygiéniques de NGI ont des surfaces lisses avec des courbes douces permettant un accès facile au nettoyage.

Toutes les surfaces sont rondes ou ajustées avec un angle de 3° pour assurer une drainabilité optimale. De plus, les roulettes sont conçues pour une installation rapide et facile.

XSCB-XHS

Caractéristiques spéciales

- Roulettes pivotantes hygiéniques certifiées avec tige de nivellement

- Hauteur de 224,5 mm à 319,5 mm

- Blocage de la roue et du pivotement

- Roulement à double rangée de billes renforcé et robuste

- Charge dynamique de la roulette 2.000 N

Caractéristiques du groupe de produits

• Boîtier de fourche unilatéral offrant un accès facile pour le nettoyage

• Boîtier en Acier inox aISI 304/A2 1.4301

• Moyeu avec trou pour écrou/boulon

• Corps de roulette en polyamide blanc

• Filetage bleu en polyuréthane

• Deux roulements à billes en acier inox de haute qualité

• Dimensions de roue Ø100 (autres dimensions à venir)

• Capacité de charge testée conformément à la norme DS/EN12527:1999

• Développé conformément à DS/EN12532:1999

XSCRB

Caractéristiques spéciales

- Roulettes pivotantes hygiéniques certifiées

- Roulement à double rangée de billes renforcé et robuste

- Blocage de la roue et du pivotement

- Charge de poids dynamique 2.000 N

XSC-XHS

Caractéristiques spéciales

- Roulettes pivotantes hygiéniques certifiées avec tige de nivellement

- Hauteur de 224,5 mm à 319,5 mm

- Roulement à double rangée de billes renforcé et robuste

- Charge dynamique de la roulette 2.000 N

XSCR

Caractéristiques spéciales

- Roulettes pivotantes hygiéniques certifiées

- Roulement à double rangée de billes renforcé et robuste

- Charge de poids dynamique 2.000 N

Caractéristiques spéciales

- Roulettes pivotantes hygiéniques certifiées avec tige de nivellement

- Pivotement verrouillé

- Hauteur de 224,5 mm à 319,5 mm

- Charge dynamique de la roulette 2.000 N XC-XHS

XCR

Caractéristiques spéciales

- Roulettes hygiéniques certifiées

- Pivotement verrouillé

- Charge de poids dynamique 2.000 N

Innovation

Roulettes hygiéniques certifiés

Toutes les surfaces sont rondes ou ajustées avec un angle de 3° pour assurer une drainabilité optimale. De plus, les roulettes sont conçues pour une installation rapide et facile.

XSCSB

Caractéristiques spéciales

- Roulettes pivotantes à platine certifiées hygiéniques

- Roulement à double rangée de billes renforcé et robuste

- Blocage de la roue et du pivotement

- Charge de poids dynamique 2.000 N

XSCS

Caractéristiques spéciales

- Roulettes pivotantes à platine certifiées hygiéniques

- Roulement à double rangée de billes renforcé et robuste

- Charge de poids dynamique 2.000 N

Caractéristiques spéciales

- Roulettes à platine certifiées hygiéniques

- Pivotement verrouillé

- Charge de poids dynamique 2.000 N

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes auxquelles NGI adhère. Elle garantit que les produits NGI sont toujours conformes aux exigences actuellement valides.

ÉCROU BORGNE

HYGIÉNIQUE CERTIFIÉ

-Certifié conforme à la norme hygiénique EHEDG TYPE EL CLASSE I AUX

- Minimise le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M6-M24

- Livrés et fournit avec les pieds hygiéniques certifiés à fixer au sol

ÉCROU HYGIÉNIQUE

CERTIFIÉ BAS

- Certifié conforme à la norme hygiénique EHEDG TYPE EL - CLASSE I AUX

- Minimise le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

BOULON HYGIÉNIQUE CERTIFIÉ

- Certifié conforme à la norme hygiénique EHEDG TYPE EL - CLASSE I AUX

- Minimise le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

Roulettes hygiéniques certifiés - XSCB-XHS

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée XSCB-XHS avec tige de nivellement est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène.

Le XSCB-XHS est équipé d’un frein sur le pivot et d’une roue entièrement intégrée dans le boîtier de fourche simple face offrant des surfaces accessibles et un accès facile pour le nettoyage.

Le filetage de la tige est recouvert d’un manchon hygiénique qui ne peut pas être trop ajusté et sécurise la sécurité contre le fil exposé.

Les pièces de la tige sont entièrement scellées à l’aide d’un système d’imagerie, étanche par des systèmes de scannage.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSCB-XHS

Roulettes hygiéniques certifiés - XSC-XHS

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée XSC-XHS avec tige de nivellement est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène.

Les roulettes sont spécialement conçues pour permettre un nettoyage très facile et elles sont équipées de surfaces lisses et drainables.

Le filetage est recouvert d’un manchon hygiénique qui ne peut pas être trop ajusté et sécurise la sécurité contre le fil exposé.

Les pièces de la tige sont entièrement scellées à l’aide d’un système d’imagerie, étanche par des systèmes de scannage.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSC-XHS

ROULETTE

TIGE GAINE

Roulettes hygiéniques certifiés - XC-XHS

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XC-XHS

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée XC-XHS avec tige de nivellement est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène. Le XC-XHS possède un pivot verrouillé.

La tige filetée est protégée par un manchon hygiénique avec un blocage de sécurité pour éviter une tige exposée.

Les pièces de la tige sont entièrement scellées à l’aide d’un système d’imagerie, étanche par des systèmes de scannage.

ROULETTE

TIGE

Roulettes hygiéniques

certifiés - XSCRB

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSCRB

La conception et la roulette pivotante XSCRB, avec montage à filet arrondi, certifiées hygiéniques sont protégées par brevet.

La roulette XSCRB est le choix idéal pour les machines et équipements qui doivent respecter des exigences strictes en matière d’hygiène.

Le XSCRB est équipé d’un frein sur le pivot et d’une roue entièrement intégrée dans le boîtier de fourche simple face, offrant des surfaces accessibles et un accès facile pour le nettoyage.

ROULETTE

Roulettes hygiéniques certifiés - XSCR

La conception et la roulette pivotante XSCR, avec montage à filet arrondi, certifiées hygiéniques sont protégées par brevet. Le castor XSCR est le choix idéal pour les machines et équipements qui doivent se conformer aux exigences strictes en matière d’hygiène.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSCR

ROULETTE

Roulettes hygiéniques certifiés - XCR

La roulette de pivotement hygiénique certifiée XCR de conception et protégée par brevet est une roulette avec fixation à filet arrondi. La roulette XCR est le choix idéal pour les machines et équipements qui doivent se conformer à des exigences strictes en matière d’hygiène. Le XCR possède un système de pivotement blocable.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XCR

ROULETTE

Roulettes hygiéniques certifiés - XSCSB

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée XSCSB avec tige de nivellement est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène.

Le XSCSB est équipé d’un frein sur le pivot et d’une roue entièrement intégrée dans le boîtier de fourche simple face offrant des surfaces accessibles et un accès facile pour le nettoyage.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSCSB

ROULETTE

PLAQUE DE FIXATION

Roulettes hygiéniques

certifiés - XSCS

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée à platine XSCS est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XSCS

PLAQUE DE FIXATION

Roulettes hygiéniques

certifiés - XCS

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Roulettes hygiéniques certifiés - XCS

Protégée par un brevet d’invention et de design, la roulette pivotante hygiénique certifiée à platine XCS est le choix idéal pour les machines et équipements soumis à des exigences strictes en matière d’hygiène. Le XCS possède un pivot verrouillé.

PLAQUE DE FIXATION

Déclaration de conformité

Roulettes hygiéniques

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

NGI adhère fondamentalement à toutes les directives et normes applicables. Toutes les informations sont basées sur l’état actuel des connaissances et susceptibles d’être modifiées. Nous suivons attentivement les révisions et modifications apportées à ces directives et concevrons nos produits en conséquence. Elle garantit que les produits NGI sont toujours conformes aux exigences actuellement valides. Notre catégorie de produits n’est pas couverte par l’application de la directive Machines de la CE. Pour cette raison, ils ne peuvent pas être fournis avec le marquage CE conformément à la directive CE pour les machines.

En outre, nous déclarons que les matériaux énumérés dans nos produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Déclaration de conformité Roulettes hygiéniques

La déclaration des matériaux concerne les applications suivantes

Application: Tige et gaine en acier

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.

Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d’inspection non spécifique.

NGI A/S a obtenu des certificats d’inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque roulette.

Application: Corps de la roulette:

Types de matériaux en acier inox: Acier inox, AISI 304/A2, Euronorm 1.4301

Conformité: EN 12532:1999

Testé et vérifié conformément à la norme EN 12527:1999 NGI déclare que les pièces sont conformes à la norme ISO 9628: 1992. EN 10204 Type 2.2. NGI A/S déclare que ce produit est conforme à la commande, en basant ce résultat sur une inspection non spécifique.

NGI a obtenu des certificats d’inspection conformes à EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits, mais non spécifiés pour chaque roulette.

Application: Roue roulante

Corps de roue: PA, RAL 9010 (blanc)

Filetage de roue: TPU, RAL 5010 (bleu)

Conformité: Testé et vérifié conformément à la norme EN 12527:1999

RoHS2: Conformément à la Directive 2011/65/EC du PARLEMENT EUROPÉEN ET DU CONSEIL.

European Community: “Materials and articles to come in contact with food” - 1935:2004/EC “Plastic materials and articles intended to come in contact with food” - 10:2011/EC

Application : Anneau d’étanchéité entre composants en acier des roulettes de nivellement

JOINT EN NBR

JOINT EN NBR ACIER INOX

ACIER INOX

JOINT EN NBR

INOX

Type de matériau NBR (NNF-75)

Couleur Bleu

Dureté : 72 ± 3 Shore A DIN 53 505 Plage de température : Min. -35°C à max. +110°C

Conformité :

REACH

Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020).

Substances énumérées en Annexe XVII (19-11-2019)

RoHS2 & RoHS 3 Conformément à la directive 2011/65/EC and 2015/863/EC DU PARLEMENT EUROPÉEN ET DU CONSEIL.

Sans ADI : Ne contient aucune substance d’origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénols tels que décrits dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

SACO Ne contient pas de substances appauvrissant la couche d’ozone. Conformément au règlement 1005/2009/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 16 SEPTEMBRE 2009 et au règlement 2037/2000/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 29 JUIN 2000.

Litiges

Matériaux : Conformément au droit américain : « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Hong Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates Ne contient pas de phthalates.

Pieds de nivellement entièrement filetés

Le choix entièrement fileté optimal pour les machines et équipements dans différents environnements de production

ils offrent un bon rapport qualité-prix et se déclinent en de nombreuses variantes et fonctions.

Pieds de nivellement

entièrement filetés

Le groupe de produits pieds de nivellement entièrement filetés est le choix optimal pour les machines et équipements dans diférents environnements de production. En raison de leur grande diversité et fonctionnalité, ces pieds de nivellement entièrement filetés ofrent un très bon rapport qualité-prix et pour la plupart des modèles une conception orientée vers l'hygiène du fait des surfaces auto-drainantes

La fiabilité des pieds de nivellement entièrement filetés est appréciée par les clients du monde entier depuis plus de 25 ans et le portefeuille de produits actuel est le résultat d'une approche novatrice et de réactions du marché.

Caractéristiques spéciales

- Poids de charge jusqu'à 70 000 N

- Conception orientée vers l'hygiène en raison des surfaces auto-drainantes

- Autorise une inclinaison jusqu'à 10° des sols et de l'équipement

- Fixation au sol en option

HXT

Caractéristiques spéciales

- Poids de charge jusqu’à 70 000 N

- Conception orientée vers l’hygiène en raison des surfaces auto-drainantes

- L’embase et la tige sont deux pièces séparées

- Élévation diamétralement centrée sur l’embase

- Autorise une inclinaison jusqu’à 15° des sols et de l’équipement

- Fixation au sol en option

Caractéristiques spéciales

- Poids de charge jusqu’à 50 000 N

- Diamètres de l’embase minimum 40 mm à maximum 180 mm

- Autorise une pente jusqu’à 5° sur les sols et l’équipement

- Fixation simple ou double au sol en option

Caractéristiques du groupe de produits

• Modèles déposés et protégés par brevet

• Grande diversité de conception et fonctionnalité de l'embase

• Variations de hauteur personnalisées illimitées

• Plusieurs milliers de variantes diférentes (poids de charge, réglage de la hauteur, pièces de montage flexibles)

• Pieds de nivellement entièrement filetés orientés vers l'hygiène aux surfaces auto-drainantes nécessitant un efort de nettoyage réduit

• Le caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA empêche les bactéries de pénétrer sous l'embase

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• La rondelle basse friction entre la tige et l'embase assure un réglage facile

• Fourniture de boulons, d'écrous, de rondelles, de plaques de soudage et de bagues en plastique possible

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conforme aux exigences en vigueur.

Accessoires pour pieds de nivellement entièrement

filetés

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement.

En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

ÉCROUS & RONDELLES

- Acier inox AISI 304/A2, 1.4301

- Écrous standard (DIN 934)

- Contre-écrous standard (DIN 439)

- Rondelles plates standard (DIN 125)

- Rondelles petit trou standard (DIN 9010)

- Toutes les dimensions sont disponibles

PLAQUES DE SOUDAGE

- Acier inox AISI 304/A2, 1.4301

- Plaques de soudage carrées

- Plaques de soudage rondes

- Toutes les dimensions sont disponibles

INSERTS PLASTIQUES

- Inserts plastiques carrées

- Inserts plastiques rondes

- Nombreuses dimensions disponibles

Visitez

notre site web pour en savoir plus

fr.ngi-global.com/les-produits/pieds-denivellement-entierement-filetes

Pieds de nivellement entièrement filetés - HX

Le pied de nivellement entièrement fileté HX, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes.

De plus, l'interface entre le pied et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase.

Pieds de nivellement

entièrement

filetés - HX

TIGE EMBASE

Pieds de nivellement

entièrement filetés - HX Fixing

Le pied de nivellement entièrement fileté HX Fixing, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

Le HX Fixing est conçu pour être fixé au sol par la plaque de fixation. Fourniture de boulon, d'écrou et de rondelle possible.

Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes.

Pieds

de nivellement entièrement filetés - HX Fixing

Pieds de nivellement entièrement filetés - HXT

Le pied de nivellement entièrement fileté HXT, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

Le HXT se compose d'une embase et d'une tige séparées, reliées par l'élévation diamétralement centrée sur l'embase.

Le travail de nettoyage minimal est obtenu par la conception des surfaces auto-drainantes.

Pieds

de nivellement entièrement filetés - HXT

Pieds de nivellement entièrement filetés - M

Le pied de nivellement entièrement fileté M, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

La grande diversité d'embases rend le type Type Série M utilisable pour toutes les dimensions de machines et équipements.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

Pieds de nivellement

entièrement

filetés - M

Pieds de nivellement

entièrement filetés - M Fixing

Le pied de nivellement entièrement fileté M Fixing, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements standardisés dans diférents environnements de production.

Le M Fixing est conçu pour être fixé au sol par la plaque de fixation. Fourniture de boulon, d'écrou et de rondelle possible.

La grande diversité d'embases rend le type Type Série M utilisable pour toutes les dimensions de machines et équipements.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

Pieds de nivellement entièrement filetés - M Fixing

Pieds de nivellement entièrement filetés - M 2 Fixing

Le pied de nivellement entièrement fileté M Double Fixing, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

Le M Double Fixing est conçu pour être fixé au sol par les deux plaques de fixation. Fourniture de boulons, d'écrous et de rondelles possible.

La grande diversité d'embases rend le type Type Série M utilisable pour toutes les dimensions de machines et équipements.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

TIGE

Déclaration de conformité Pieds

de nivellement

entièrement filetés

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Pieds de nivellement entièrement filetés

LA DÉCLARATION DE MATÉRIAUX CONCERNE LES APPLICATIONS SUIVANTES

Application : Composants en acier, par ex. tige, gaine et protection du pied

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.

Sur demande Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied.

Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Les pieds de nivellement NGI conviennent cependant à l'utilisation dans toutes les zones ATEX.

Application : Embase pour pieds de machine hygiéniques de NGI A/S

Type de matériau NBR (NNF-75)

Couleur Noir et bleu

Dureté : 72 ± 3 Shore A DIN 53 505

Plage de température : Min. -35°C à max. +110 °C

Conformité :

REACH

Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020) Substances énumérées en Annexe XVII (19-11-2019)

RoHS 2 & RoHS 3: Conformément à la directive 2002/95/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 27 JANVIER.

Sans ADI : Ne contient aucune substance d'origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénol comme décrit dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

Litiges

Matériaux : Conformément au droit américain « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Hong Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates Ne contient pas de phthalates.

FDA : Guideline 21 CFR 177.2600

Pieds de nivellement massifs entièrement filetés

Le choix entièrement fileté optimal pour les machines et équipements lourds dans différents environnements de production.

Ils offrent un bon rapport qualité-prix et se déclinent en de nombreuses variantes et fonctions.

Pieds de nivellement massifs entièrement filetés

Le groupe de produits pieds de nivellement massifs entièrement filetés est le choix optimal pour les machines et équipements lourds dans diférents environnements de production. En raison de leur grande diversité et fonctionnalité, ces pieds de nivellement massifs entièrement filetés ofrent un très bon rapport qualité-prix et pour la plupart des modèles une conception orientée vers l'hygiène du fait des surfaces auto-drainantes.

La fiabilité des pieds de nivellement massifs entièrement filetés est appréciée par les clients du monde entier depuis plus de 25 ans et le portefeuille de produits actuel est le résultat d'une approche novatrice et de réactions du marché.

HXG/HXG AS

Caractéristiques spéciales

- Diamètre de l'embase Ø105 à Ø125

- Poids de charge jusqu'à 110 000 N

- Conception hygiénique en raison des surfaces autodrainantes

- Autorise une inclinaison jusqu'à 9° des sols et de l'équipement

- Caoutchouc vulcanisé antidérapant, antivibration, approuvé par FDA en option

HXJ/HXJ AS

Caractéristiques spéciales

- Diamètre de l'embase Ø105 à Ø125

- Poids de charge jusqu'à 110 000 N

- Conception hygiénique en raison des surfaces autodrainantes

- Autorise une inclinaison jusqu'à 9° des sols et de l'équipement

- Fixation au sol

- Caoutchouc vulcanisé, antidérapant, antivibration, approuvé FDA en option

HXGT/HXGT AS

Caractéristiques spéciales

- Diamètre de l'embase Ø105 à Ø125

- Poids de charge jusqu'à 110 000 N

- Conception hygiénique en raison des surfaces autodrainantes

- L'embase et la tige sont deux pièces séparées

- Élévation diamétralement centrée sur l'embase

- Autorise une inclinaison jusqu'à 15° des sols et de l'équipement

- Caoutchouc vulcanisé, antidérapant, antivibration, approuvé FDA en option

Caractéristiques du groupe de produits

• Conçu pour les charges et tractions élevées

• Modèles déposés et protégés par brevet

• Grande diversité de conception et fonctionnalité de l'embase

• Variations de hauteur personnalisées illimitées

• Plusieurs milliers de variantes diférentes (poids de charge, réglage de la hauteur, pièces de montage flexibles)

• Pieds de nivellement massifs entièrement filetés orientés vers l'hygiène aux surfaces auto-drainantes nécessitant un efort de nettoyage réduit

• En option caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• La rondelle basse friction entre la tige et l'embase assure un réglage facile

• Fourniture de boulons, d'écrous, de rondelles, de plaques de soudage et de bagues en plastique possible

KG/KG AS

Caractéristiques spéciales

- Diamètre de l'embase Ø90 à Ø180

- Poids de charge jusqu'à 120 000 N

- Autorise une inclinaison jusqu'à 8° des sols et de l'équipement

- Joint d’étanchéité antidérapant et antivibration en option

KJ/KJ AS

Caractéristiques spéciales

- Diamètre de l'embase Ø90 à Ø180

- Poids de charge jusqu'à 120 000 N

- Autorise une inclinaison jusqu'à 8° des sols et de l'équipement

- Fixation au sol

- Joint d’étanchéité antidérapant et antivibration en option

G/G AS

Caractéristiques spéciales

- Diamètre de l'embase Ø90 à Ø180

- Poids de charge jusqu'à 120 000 N

- Autorise une inclinaison jusqu'à 1° des sols et de l'équipement

- Joint d’étanchéité antidérapant et antivibration en option

Pieds de nivellement massifs entièrement filetés

J/J AS

Caractéristiques spéciales

- Diamètre de l'embase Ø90 à Ø180

- Poids de charge jusqu'à 120 000 N

- Autorise une inclinaison jusqu'à 1° des sols et de l'équipement

- Fixation au sol

- Joint d’étanchéité antidérapant et antivibration en option

Caractéristiques du groupe de produits

• Conçu pour les charges et tractions élevées

• Modèles déposés et protégés par brevet

• Grande diversité de conception et fonctionnalité de l'embase

• Variations de hauteur personnalisées illimitées

• Plusieurs milliers de variantes diférentes (poids de charge, réglage de la hauteur, pièces de montage flexibles)

• Pieds de nivellement massifs entièrement filetés orientés vers l'hygiène aux surfaces auto-drainantes nécessitant un efort de nettoyage réduit

• En option caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• La rondelle basse friction entre la tige et l'embase assure un réglage facile

• Fourniture de boulons, d'écrous, de rondelles, de plaques de soudage et de bagues en plastique possible

KT/KT AS

Caractéristiques spéciales

- Diamètre de l'embase Ø90 à Ø180

- Poids de charge jusqu'à 200 000 N

- L'embase et la tige sont deux pièces séparées

- Dépression diamétralement centrée sur l'embase

- Autorise une inclinaison jusqu'à 20° des sols et de l'équipement

- Joint d’étanchéité antidérapant et antivibration en option

CF/CF AS

Caractéristiques spéciales

- Diamètre de l'embase Ø110 à Ø180

- Poids de charge jusqu'à 120 000 N

- Tige décentrée sur l'embase

- Autorise une inclinaison jusqu'à 1° des sols et de l'équipement

- Fixation au sol

- Joint d’étanchéité antidérapant et antivibration en option

KCF/KCF AS

Caractéristiques spéciales

- Diamètre de l'embase Ø110

- Poids de charge jusqu'à 100 000 N

- Tige décentrée sur l'embase

- Autorise une inclinaison jusqu'à 8° des sols et de l'équipement

- Fixation au sol

- Joint d’étanchéité antidérapant et antivibration en option

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conforme aux exigences en vigueur.

Accessoires pour pieds de nivellement massifs filetés

ÉCROUS & RONDELLES

- Acier inox AISI 304/A2, 1.4301

- Écrous standard (DIN 934)

- Contre-écrous standard (DIN 439)

- Rondelles plates standard (DIN 125)

- Rondelles petit trou standard (DIN 9010)

- Toutes les dimensions sont disponibles

PLAQUES DE SOUDAGE

- Acier inox AISI 304/A2, 1.4301

- Plaques de soudage carrées

- Plaques de soudage rondes

- Toutes les dimensions sont disponibles

INSERTS PLASTIQUE

- Inserts plastiques carrées

- Inserts plastiques rondes

- Nombreuses dimensions disponibles

Visitez

notre site web pour en savoir plus

fr.ngi-global.com/les-produits/pieds-denivellement-entierement-filetes/massifsentierement-filetes

Pieds de nivellement massifs entièrement filetés - HXG/HXG AS

Les pieds de nivellement massifs, modèles HXG et HXG AS, modèles déposés et protégés par brevet, sont le choix optimal pour machines et équipements lourds dans diférents environnements de production et les pieds de nivellement massifs entièrement filetés les plus hygiéniques.

Le travail de nettoyage réduit est obtenu par la conception orientée vers l'hygiène des surfaces auto-drainantes.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées et la rondelle basse friction entre la tige et l'embase assure un réglage facile sous haute pression.

Le HXG AS est fourni avec caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase et crée un joint hygiénique avec le sol.

Pieds de nivellement massifs entièrement filetés - HXJ/HXJ AS

Les pieds de nivellement massifs entièrement filetés, modèles HXJ et HXJ AS, modèles déposés et protégés par brevet, sont le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu par la conception orientée vers l'hygiène des surfaces auto-drainantes.

Il s'agit des pieds de nivellement massifs entièrement filetés les plus hygiéniques qui peuvent être fixés au sol par l'intermédiaire des deux trous de fixation dans l'embase. Fourniture de boulons, d'écrous et de rondelles possible.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées et la rondelle basse friction entre la tige et l'embase assure un réglage facile sous haute pression.

Le HXJ AS est fourni avec caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase et crée un joint hygiénique avec le sol.

Pieds de nivellement massifs entièrement filetés - HXJ/HXJ AS

Pieds de nivellement massifs entièrement filetés - HXGT/HXGT AS Pieds de nivellement massifs entièrement filetés -

Les pieds de nivellement massifs, modèles HXGT et HXGT AS, modèles déposés et protégés par brevet, sont le choix optimal pour les machines et équipements lourds dans diférents environnements de production et les pieds de nivellement massifs entièrement filetés les plus hygiéniques.

Le HXGT et le HXGT AS se composent d'une embase et d'une tige séparées, reliées par l'élévation diamétralement centrée sur l'embase.

Le travail de nettoyage réduit est obtenu par la conception orientée vers l'hygiène des surfaces auto-drainantes.

Le HXGT AS est fourni avec caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase et crée un joint hygiénique avec le sol.

Pieds de nivellement massifs entièrement filetés - KG/KG AS

Le pied de nivellement massif KG est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées.

Le KG AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - KG/KG AS

Pieds de nivellement massifs entièrement filetés - KJ/KJ AS

Le pied de nivellement massif KG est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le pied peut être fixé au sol par l'intermédiaire des deux trous de fixation dans l'embase. Fourniture de boulons, d'écrous et de rondelles possible.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées.

Le KJ AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - KJ/KJ AS

Pieds de nivellement massifs entièrement filetés - G/G AS

Le pied de nivellement massif G est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées ainsi que le montage fixe aux surfaces horizontales.

Le G AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - G/G AS

Pieds de nivellement massifs entièrement filetés - J/J AS

Le pied de nivellement massif J est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le pied peut être fixé au sol par l'intermédiaire des deux trous de fixation dans l'embase. Fourniture de boulons, d'écrous et de rondelles possible.

La liaison entre la tige et l'embase est conçue pour les charges et tractions élevées ainsi que le montage fixe aux surfaces horizontales.

Le J AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - J/J AS

Pieds de nivellement massifs entièrement filetés - CF/CF AS

Le pied de nivellement massif CF est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le pied peut facilement être fixé au sol par l'intermédiaire du trou de fixation décentré dans l'embase. Fourniture de boulon, d'écrou et de rondelle possible.

La liaison entre la tige décentrée et l'embase est conçue pour les charges élevées et le montage fixe aux surfaces horizontales.

Le CF AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement

massifs entièrement filetés

- CF/CF AS

Pieds de nivellement massifs entièrement filetés - KCF/KCF AS

Le pied de nivellement massif KCF est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le pied peut facilement être fixé au sol par l'intermédiaire du trou de fixation décentré dans l'embase. Fourniture de boulon, d'écrou et de rondelle possible.

La liaison entre la tige décentrée et l'embase est conçue pour les charges élevées et le montage flexible aux surfaces horizontales.

Le KCF AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - KCF/KCF AS

Pieds de nivellement massifs

filetés - KT/KT AS

Le pied de nivellement massif KT est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le KT et le KT AS se composent d'une embase et d'une tige séparées, reliées par la dépression diamétralement centrée sur l'embase conçue pour des charges extrêmement élevées.

Le KT AS est fourni avec caoutchouc NBR antidérapant et antivibration (sur demande EPDM).

Pieds de nivellement massifs entièrement filetés - KT/KT AS

Déclaration de conformité Pieds de nivellement massifs

entièrement filetés

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Pieds de nivellement massifs entièrement filetés

La déclaration de matériaux concerne les applications suivantes

Application : Composants en acier, par ex. tige, gaine et protection du pied

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.

Sur demande Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI A/S a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied.

Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Les pieds de nivellement NGI conviennent cependant à l'utilisation dans toutes les zones ATEX.

Application : Joint d’étanchéité antidérapant HXG AS, HXJ AS, HXGT AS et HXJT AS

Type de matériau NBR (NNF-75)

Couleur Noir

Dureté : 72 ± 3 Shore A DIN 53 505

Plage de température : Min. -35°C à max. +110°C

RoHS 2 & RoHS 3: Conformément à la directive 2002/95/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 27 JANVIER.

Sans ADI : Ne contient aucune substance d'origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénols tels que décrits dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

Litiges

Matériaux : Conformément au droit américain « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Hong Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates Ne contient pas de phthalates.

FDA : Guideline 21 CFR 177.2600

Application : Joint d’étanchéité antidérapant

Type de matériau NBR Sur demande EPDM

Électrique Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur Noir

Dureté : Shore A 80 ± 5

Plage de température : Min. -20 °C à max. 110 °C

Charge Faible capacité de charge

Pieds de nivellement entièrement filetés en plastique

Le choix optimal en plastique entièrement fileté pour les machines et équipements légers et moyennement lourds dans différents environnements de production

Ils offrent un bon rapport qualité-prix et se déclinent en de nombreuses variantes et fonctions

Pieds de nivellement entièrement filetés en plastique

Le groupe de produits pieds de nivellement entièrement filetés en plastique est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production. En raison de leur grande diversité et fonctionnalité, ces pieds de nivellement entièrement filetés ofrent un très bon rapport qualitéprix et pour la plupart des modèles une conception orientée vers l'hygiène du fait des surfaces auto-drainantes

La fiabilité des pieds de nivellement entièrement filetés en plastique est appréciée par les clients du monde entier depuis plus de 25 ans et le portefeuille de produits actuel est le résultat d'une approche novatrice et de réactions du marché.

HP

Caractéristiques spéciales

- Poids de charge jusqu'à 22 000 N

- Autorise une inclinaison jusqu'à 10° des sols et de l'équipement

- Conception orientée vers l’hygiène en raison des surfaces auto-drainantes

- Possibilité de fixation au sol sous la protection plastique étanche à l'eau

Caractéristiques du groupe de produits

• Grande diversité de conception et fonctionnalité de l'embase

• Variations de hauteur personnalisées illimitées

• En option fixation au sol avec trous de fixation scellés

• Plusieurs variantes diférentes (poids de charge, réglage de la hauteur, pièces de montage flexibles)

• Pieds de nivellement entièrement filetés en plastique aux surfaces auto-drainantes nécessitant un efort de nettoyage réduit

• Joint d’étanchéité antidérapant et antivibration en option

• Tige en acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• Embase en polyamide renforcé

• Fourniture de boulons, d'écrous, de rondelles, de plaques de soudage et de bagues en plastique possible

SÉRIE HPA

Caractéristiques spéciales

- Poids de charge jusqu'à 45 000 N

- Autorise une inclinaison jusqu’à 10° des sols et de l’équipement

- Conception orientée vers l’hygiène en raison des surfaces auto-drainantes

- En option fixation au sol sous la protection plastique étanche à l'eau

- Joint d’étanchéité antidérapant sous l'embase, en option

HPG AS

Caractéristiques spéciales

- Poids de charge jusqu'à 22 000 N

- Autorise une inclinaison jusqu’à 10° des sols et de l’équipement

- Conception orientée vers l’hygiène en raison des surfaces auto-drainantes

- Joint d’étanchéité antidérapant intégré sous l'embase

- Possibilité de fixation au sol sous la protection plastique étanche à l'eau

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

Caractéristiques spéciales

- Poids de charge jusqu'à 22 000 N

- Autorise une inclinaison jusqu’à 10° des sols et de l’équipement

- Conception orientée vers l'hygiène en raison des surfaces auto-drainantes

- Joint d’étanchéité antidérapant intégré sous l'embase

- Possibilité de fixation au sol sous la protection en acier inox étanche à l'eau

Accessoires pour pieds de nivellement entièrement

filetés

en plastique

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement.

En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

ÉCROUS & RONDELLES

- Acier inox AISI 304/A2, 1.4301

- Écrous standard (DIN 934)

- Contre-écrous standard (DIN 439)

- Rondelles plates standard (DIN 125)

- Rondelles petit trou standard (DIN 9010)

- Toutes les dimensions sont disponibles

PLAQUES DE SOUDAGE

- Acier inox AISI 304/A2, 1.4301

- Plaques de soudage carrées

- Plaques de soudage rondes

- Toutes les dimensions sont disponibles

BAGUES EN PLASTIQUE

- Bagues en plastique carrées

- Bagues en plastique rondes

- Nombreuses dimensions disponibles

Visitez notre site web pour en savoir plus

fr.ngi-global.com/les-produits/piedsde-nivellement-entierement-filetes/ entierement-filetes-en-plastique

Pieds de nivellement entièrement filetés en

plastique - HP

Le pied de nivellement entièrement fileté en plastique HP est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production.

Il est possible de fixer le pied de nivellement au sol par l'intermédiaire des deux trous de fixation prépercés situés sous la protection plastique étanche à l'eau diminuant ainsi le travail de nettoyage. Fourniture de boulons, d'écrous et de rondelles possible.

Pieds de nivellement entièrement filetés en plastique - HP

Pieds de nivellement entièrement filetés en plastique - HPG AS Pieds de

nivellement

entièrement

filetés en plastique - HPG AS

Le pied de nivellement entièrement fileté en plastique HPG AS est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production.

De plus, le pied est équipé de joint d’étanchéité antidérapant intégré sous l'embase.

Pieds de nivellement entièrement

filetés en plastique - HPR AS

Pieds de nivellement entièrement

filetés en plastique - HPR AS

Le pied de nivellement entièrement fileté en plastique HPR AS est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production.

Il est possible de fixer le pied de nivellement au sol par l'intermédiaire des deux trous de fixation prépercés situés sous la protection en acier inox étanche à l'eau diminuant ainsi le travail de nettoyage. Fourniture de boulons, d'écrous et de rondelles possible.

De plus, le pied est équipé de Joint d’étanchéité antidérapant intégré sous l'embase.

Pieds de nivellement entièrement filetés en plastique - HPA / HPA AS Pieds de nivellement entièrement filetés en

Le pied de nivellement entièrement fileté en plastique, modèles HPA et HPA AS, est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

De plus, le HPA AS est équipé de Joint d’étanchéité antidérapant intégré sous l'embase.

plastique - HPA / HPA AS

HAUTEUR A [mm]

Hauteur totale = A + B

Charge nominale max. = Valeur min. pour l'embase ou la tige

Tolérance sur la hauteur A = +/-1,5 mm AS = Antidérapant

* Tige M10 uniquement fournie pour embases HPA40AS et HPA50AS

** Tige M30 uniquement fournie pour embases HPA80AS et HPA100AS

** Ajuster A +7 mm et B -7 mm si l'embase est combinée avec une tige M30 ou M36

TIGE

Pieds de nivellement entièrement filetés en plastique - HPA FIXING / HPA AS FIXING

Pieds de nivellement entièrement

filetés en plastique - HPA FIXING / HPA AS FIXING

Le pied de nivellement entièrement fileté en plastique, modèles HPA Fixing et HPA AS Fixing, est le choix optimal pour les machines et équipements légers et moyennement lourds dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

Il est possible de fixer le pied de nivellement au sol par l'intermédiaire des deux trous de fixation prédécoupés faciles à dégager à l'aide d'un tournevis. Fourniture de boulons, d'écrous et de rondelles possible.

De plus, le HPA AS Fixing est équipé de Joint d’étanchéité antidérapant intégré sous l'embase.

HAUTEUR A [mm]

= Antidérapant * Ajuster A +6 mm et B -6 mm si l'embase est combinée avec la tige M30

Pieds

plastique

Le pied de nivellement puissant entièrement fileté en plastique, modèles HPA 125 et HPA125 AS, est le choix optimal pour les machines et équipements lourds dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu par la conception des surfaces auto-drainantes.

De plus, le HPA125 AS est équipé de Joint d’étanchéité antidérapant intégré sous l'embase.

Pieds de nivellement entièrement filetés en plastique - HPA125 / HPA125 AS

Déclaration de conformité Pieds de nivellement entièrement

filetés

en plastique

Declaration of conformity Pieds de nivellement entièrement filetés en plastique

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Déclaration de conformité Pieds de nivellement entièrement

filetés en plastique

La déclaration de matériaux concerne les applications suivantes

Application : Composants en acier, par ex. tige et protection du pied

Type de matériau : Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied. Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Les pieds de nivellement NGI conviennent cependant à l'utilisation dans toutes les zones ATEX.

Application : Embase pour pieds de machine de NGI A/S et protection de pied

Type de matériau : PA 6 Miramid FP, renforcé.

Électrique : Non conducteur.

Code IP IP69K : DIN (Deutsches Institut für Normung) 40050-9 : Straßenfahrzeuge; IP-Schutzarten; Schutz gegen Fremdkörper, Wasser und Berühren; Elektrische Ausrüstung [véhicules routiers ; degrés de protection (code IP); protection contre corps étrangers, eau et impacts équipement électrique]. Mai 1993. (une traduction anglaise de l'original allemand est disponible chez DIN).

Résistance chimique Grande résistance aux agents de nettoyage les plus utilisés.

Couleur : Noir Inflammabilité 94 HB

Plage de température : Min. -20°C à max. +110°C Température max. Grande résistance thermique de courte durée : +150°C

Conformité

REACH : Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020)

Substances énumérées en Annexe XVII (19-11-2019)

RoHS 2 & RoHS 3: Conformément à la directive 2002/95/CE DU PARLEMENTEUROPÉEN ET DU CONSEIL DU 27 JANVIER.

Sans ADI : Ne contient aucune substance d'origine humaine ou animale.

Bisphénols : Ne contient pas de bisphénol comme décrit dans 1895/2005/CEE. Ni de BPA, BADGA, BFDGE ou NOGE.

Litiges

Matériaux Conformément au droit américain : « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Matériaux Ne contient aucune substance dangereuse telle que décrite dans la Hong dangereux : Kong International Convention for the Safe and Environmental Sound Recycling of ships, 2009.

Phthalates : Ne contient pas de phthalates.

Declaration of conformity Pieds de nivellement entièrement

filetés en plastique

La déclaration de matériaux concerne les applications suivantes

Application : Couvercle plastique

Type de matériau PPC

Électrique Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur Noir

Dureté : Rockwell R 85

Plage de température : Min. -20 °C à max. 90 °C

Charge Grande capacité de charge

Application : Semelle antidérapante

Type de matériau NBR Sur demande EPDM

Électrique Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur Noir

Dureté : Shore A 80 ± 5

Plage de température : Min. -20 °C à max. 110 °C

Charge Faible capacité de charge

Application : Semelle antidérapante liée par colle 2 composants

Type de matériau TPE

Électrique Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur Noir

Dureté : Shore A 90 ± 5

Plage de température : Min. -50°C à max. +125 °C

Charge Grande capacité de charge

Application : Anneau d'étanchéité entre composants en acier des pieds de nivellement de machines de NGI.

Type de matériau Caoutchouc silicone

Électrique Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur RAL 5010 (bleu)

Dureté : Shore A 60 ± 5

Plage de température : Min. -60°C à max. +200 °C

Stockage Selon ISO 2230

Conformité : FDA : Guideline 21 CFR 177.2600

RoHS 2 : Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL. GMP Bonnes pratiques de fabrication conformément à 2023/2006/CE.

Pieds de nivellement de pesage entièrement filetés

Le seul pied de nivellement de pesage hygiénique au monde avec cellule de pesage standard intégrée sécurisée, guidée et protégée à l’intérieur du pied

La conception et les pieds de nivellement de pesage NGI protégés par brevet constituent le choix idéal pour supporter et peser facilement les machines, les équipements, les réservoirs et les cuves

Pieds de nivellement de pesage entièrement filetés

Les pieds de nivellement de pesage NGI, modèles déposés et protégés par brevet, sont le choix optimal pour le soutien et le pesage facile de machines, équipements, réservoirs et conteneurs dans des environnements aux exigences hygiéniques strictes.

Les pieds de nivellement de pesage NGI sont optimisés pour la gamme de cellules de charge PR 6251 PanCake afin de garantir les meilleurs résultats de pesage et une construction très compacte, une fiabilité inégalée, la robustesse et la stabilité pour permettre un fonctionnement sans problème et sans réglage année après année.

Caractéristiques spéciales

- Charge maximale de 5 tonnes

- Tailles de tige M20, M24, M30 et M36

- Tailles de l’embase Ø80, Ø105, Ø125 et Ø150 mm

- Conception hygiénique grâce aux surfaces auto-drainantes

- Tolérance jusqu’à 5° de pente sur les sols et l’équipement

- Caoutchouc anti-vibration vulcanisé homologué FDA, antivibration, antidérapant empêche toute pénétration de bactéries sous l’embase et protège la cellule de charge

Caractéristiques spéciales

- Diamètre de l’embase Ø105 et Ø150 mm

- Conception hygiénique grâce aux surfaces auto-drainantes

- Tolérance jusqu’à 5° de pente sur les sols et l’équipement

- Couvercle supérieur avec étanchéité bleue détectable par les systèmes de scannage

- Assure un revêtement hygiénique de la partie supérieure exposée

- Disponible en dimensions standards et personnalisées

- Fixation au sol en option

Caractéristiques spéciales

- Charge maximale de 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø80, Ø105, Ø125 et Ø150 mm

- Conception hygiénique grâce aux surfaces auto-drainantes

- L’embase et la tige sont deux pièces séparées

- Tolérance jusqu’à 10° de pente sur les sols et l’équipement

- Caoutchouc anti-vibration vulcanisé homologué FDA, antivibration, antidérapant empêche toute pénétration de bactéries sous l’embase et protège la cellule de charge

Caractéristiques du groupe de produits

• Design « plug-and-play » compact et réglable en hauteur

• Un seul point d’impact entre la cellule de charge et la tige assure un transfert direct et sans friction de la force

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

• Toutes les pièces mobiles sont scellés à 100 % de manière hygiénique, même si la charge est retirée du pied

• Tous les joints sont bleus et donc détectables par les systèmes de scannage

Caractéristiques spéciales

- Charge maximale de 5 tonnes

- Tailles de tige M16, M20, M24, M30 et M36

- Tailles de l’embase Ø105 et Ø150 mm

- Conception hygiénique grâce aux surfaces autodrainantes

- L’embase et la tige sont deux pièces séparées

- Tolérance jusqu’à 10° de pente sur les sols et l’équipement

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

Pieds de nivellement de pesage entièrement filetés - HXW

Pieds de nivellement de pesage

entièrement

filetés - HXW

Le pied de nivellement de pesage HXW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs. La cellule de charge est sécurisée, guidée et protégée à l'intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d'obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

L'interface entre le pied de nivellement HXW et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l'embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 5000 kg

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Pieds de nivellement de pesage entièrement filetés - HXGW

Le pied de nivellement de pesage HXGW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

L’interface entre le pied de nivellement HXGW et le sol est hygiéniquement étanche grâce au caoutchouc qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 5000 kg

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Pieds de nivellement de pesage

entièrement

filetés - HXGW

TIGE

Pieds de nivellement de pesage entièrement filetés - HXJW

Le pied de nivellement de pesage HXJW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

Le HXJW est conçu pour être fixé au sol par l’intermédiaire des deux trous de fixation dans l’embase.

L’interface entre le pied de nivellement HXGW et le sol est hygiéniquement étanche grâce au caoutchouc qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 5000 kg

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

CELLULE DE CHARGE FILETAGE MIN [RENDEMENT] 2mV/V

TIGE

EMBASE

Pieds de nivellement de pesage entièrement filetés - HXTW

Le pied de nivellement de pesage HXTW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

Le HXTW se compose d’une embase et d’une tige séparées, reliées par l’élévation diamétralement centrée sur l’embase.

L’interface entre le pied de nivellement HXTW et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 5000 kg

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Pieds de nivellement de pesage entièrement filetés - HXTW

TIGE

EMBASE

Pieds de nivellement de pesage entièrement filetés - HXGTW

Le pied de nivellement de pesage HXGTW, modèle déposé et protégé par brevet, est le choix optimal pour le soutien et le pesage de machines, équipements, réservoirs et conteneurs. La cellule de charge est sécurisée, guidée et protégée à l’intérieur du pied.

- Sécurisée : La cellule de charge est sécurisée contre les impacts mécaniques externes dangereux

- Guidée : Permet d’obtenir des forces puissantes dans tous les sens sans influencer la cellule de charge

- Protégée : Contre les influences externes telles que corrosion, températures et bactéries

Le HXGTW se compose d’une embase et d’une tige séparées, reliées par l’élévation diamétralement centrée sur l’embase.

L’interface entre le pied de nivellement HXGTW et le sol est hygiéniquement étanche grâce au caoutchouc vulcanisé antidérapant, antivibration, approuvé FDA qui empêche les bactéries de pénétrer sous l’embase et protège la cellule de charge.

Pieds de nivellement de pesage

entièrement

filetés - HXGTW

- Conception compacte réglable en hauteur sans maintenance

- Installation simple et rapide - aucun kit de montage nécessaire

- Les diférentes cellules de charge couvrent une plage de 30 kg à 5000 kg

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Déclaration de conformité

Pieds de nivellement de pesage

NGI A/S adhère fidèlement à toutes les directives et normes applicables. Toutes les informations sont basées sur l’état actuel des connaissances et susceptibles d’être modifiées. Nous suivons attentivement les révisions et modifications apportées à ces directives et concevrons nos produits en conséquence. Cette démarche garantit que les produits NGI A/S sont toujours conformes aux exigences actuellement en vigueur.

Par la présente, NGI A/S, Virkelyst 3-7, 9400 Nørresundby, déclare que les matériaux énumérés dans nos produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

En outre, nous déclarons que les matériaux énumérés dans les produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Pieds de nivellement de pesage

Fabrication et géométrie des matériaux, et rugosité de la surface

Les surfaces métalliques sont fabriquées en acier inox AISI 304/A2 ou sur demande en acier inox AISI 316/A4 et sont résistantes à la corrosion dans les conditions d’utilisation spécifiées, y compris celles du nettoyage.

Les composants élastomères sont fabriqués à partir de NBR approuvé par la FDA et de matériaux en silicone. Tous les matériaux utilisés sont considérés comme non toxiques et ne sont pas absorbants.

Toutes les surfaces métalliques exposées sont polies jusqu’aux valeurs de rugosité de surface maximales de 1,6 pm Ra. Tous les composants élastomères et les rondelles d’étanchéité sont montés tel que moulés sans aucun ajustement manuel et toutes les surfaces sont considérées comme suffisamment lisses pour assurer un nettoyage facile.

Dans nos produits, nous avons éliminé toutes les zones de contact entre parties métalliques sources potentielles de corrosion galvanique.

La conception de l’étanchéité facilite l’accès et simplifie le nettoyage grâce à l’absence de poches et fentes inaccessibles.

Le produit fini ne prévoit aucun risque de filet exposé ni de couplages métalliques sans joints.

Toutes les surfaces exposées ont une finition lisse de telle sorte que les saletés puissent être nettoyées de la surface en utilisant des techniques de nettoyage manuel, et qu’elles soient exemptes de trous, de plis, de fissures, de fentes et d’autres imperfections de fabrication.

Drainage et installation

Les unités sont conçues pour être auto-drainantes et sans rebord horizontal.

JOINT D’ÉTANCHÉITÉ

JOINT D’ÉTANCHÉITÉ ANTIDÉRAPANT

Des instructions complètes sont fournies, contenant des informations détaillées pour garantir la conformité aux critères de conception 3-A et EHEDG, lorsque le produit est certifié.

La norme 3-A Sanitary 88-00 exige que lorsque les pieds ou les supports de nivellement de la machine sont correctement montés sur l’équipement, ils doivent fournir un dégagement minimum entre la partie inférieure de l’équipement et le sol d’au moins 102 mm (4,0 po) si l’équipement présente une zone où aucun point n’est supérieur à 318 mm (12,5 po) du bord le plus proche. Si l’équipement présente une zone dans laquelle un point est supérieur à 318 mm (12,5 po) de son bord le plus proche, le dégagement doit être d’au moins 152 mm (6 po).

La directive EHEDG recommande un dégagement minimum entre l’équipement et le sol ou la paroi de 300 mm pour faciliter le nettoyage et l’inspection.

Lorsque des fixations sont nécessaires, seules les vis bombées et les écrous à tête bombée doivent être utilisés. Les interfaces exposées doivent être scellées avec des rondelles d’étanchéité et il ne doit y avoir aucun filet exposé sur les pieds de la machine une fois ceux-ci installés.

JOINT D’ÉTANCHÉITÉ

ACIER INOX

Déclaration de conformité

Pieds de nivellement de pesage

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Declaration of conformity Pieds de nivellement de pesage

Maintenance et nettoyage

Les embases peuvent être scellées au sol si nécessaire. Les instructions recommandent de ne pas couvrir les imperfections du sol ou les lignes de joint sans l’ajout de composants d’étanchéité appropriés.

Les valeurs de couple de serrage maximum sont spécifiées lorsque nécessaires afin d’éviter la surcompression des rondelles d’étanchéité et des joints.

Les instructions de maintenance sont clairement définies et interdisent l’utilisation de pièces de rechange non authentiques.

Les instructions de nettoyage décrivent les procédures de nettoyage habituelles avec les températures/ pressions maximales recommandées et prévoient l’utilisation de dispositifs de nettoyage non abrasifs.

La conception ne comporte aucun espace mort et évite l’accumulation de saletés, de micro-organismes, d’insectes et d’autres vermines dans des zones qui ne peuvent pas être facilement nettoyées.

Adhésifs, lubrifiants, isolation et liquides de transfert de signal

Les composants d’étanchéité et de couverture des filets utilisés dans la fabrication ne sont pas toxiques à l’état durci.

Aucun lubrifiant, matériau d’isolation ou liquide de transfert de signal ne sont utilisés dans la fabrication.

Normes et directives

EN 1672-2:2005 Machines agroalimentaires/Principes de conception générale/Partie 2 : Exigences en matière d’hygiène.

EN ISO 14 159 2004 Sécurité des machines – Exigences en matière d’hygiène pour la conception des machines.

Document 13 directives EHEDG sur la conception hygiénique des équipements pour les processus ouverts.

Les conceptions NGI similaires répondent aux critères de classe de matériel hygiénique I pour les composants situés dans la zone non alimentaire et sont accessibles pour faciliter le nettoyage sans démontage.

La conception des pieds de pesage et de nivellement est conforme à la norme 3-A Sanitary pour les pieds et les supports de nivellement des machines.

Produits certifiés conformes aux directives USDA « Dairy Equipment and NSF ANSI 3-A 14159-1-2014 » pour la conception et la fabrication d’équipements hygiéniques.

Réglementations européennes

852/2004 sur l’hygiène des denrées alimentaires.

853/2004 sur les règles d’hygiène spécifiques à la nourriture d’origine animale.

854/2004 sur les règles spécifiques à l’organisation des contrôles officiels sur les produits d’origine animale destinés à la consommation humaine.

1935:2004 sur les matériaux et articles destinés à entrer en contact avec des denrées alimentaires.

La déclaration des matériaux concerne les applications suivantes

Application : ACIER INOX

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), norme Euro 1.4301. Sur demande Acier inox, AISI 316/A4 (X 5 CrNimo 17 12 2), norme Européenne 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande en basant ce résultat sur une inspection non spécifique.

NGI A/S a obtenu des certificats d’inspection conformes à EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits, mais non spécifiés pour chaque pied.

Dans la directive 94/9/EC, Équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d’inflammation ne sont pas visés et n’ont pas à être marqués conformément à la directive. Cependant, les pieds de nivellement NGI sont adaptés à l’utilisation dans toutes les zones ATEX.

Application : Pied en caoutchouc vulcanisé antidérapant (pour 0-5 tonnes)

Type de matériau NBR (NNF-75)

Couleur noir

Dureté : 72 ± 3 Shore A DIN 53 505

Plage de températures : Min -35 °C à Max +110 °C Charge faible capacité de charge

Conformité : Règlement REACH : Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020)

Substances énumérées en Annexe XVII (19-11-2019)

RoHS 2 & RoHS 3 Conformément à la Directive 2002/95/EC DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 27 JANVIER.

Conforme ADI : Ne contient aucune substance provenant des humains ou des animaux.

Bisphénols : Ne contient pas de bisphénols comme décrit dans la directive 1895/2005/CEE, ni BPA, BADGA, BFDGE ou NOGE.

SACO Ne contient pas de substances appauvrissant la couche d’ozone. Conformément au Règlement CE 1005/2009 DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 16 SEPTEMBRE 2009 et RÈGLEMENT CE 2037/2000 DU PARLEMENT EUROPÉEN ET DU CONSEIL DU 29 JUIN 2000.

Litiges

Matériaux : Conformément au droit américain « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonne pratique de fabrication conformément au CE 2023/2006.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Convention internationale de Hong Kong pour la sécurité et l’environnement. Sécurité du recyclage des navires, 2009.

Phtalates : Ne contient pas de phtalates.

FDA : Directive 21 CFR 177.2600

Application: JOINT D’ÉTANCHÉITÉ

Type de matériau Caoutchouc silicone

Électricité : Non conductible

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Dureté : Shore A 60 ± 5

Couleur RAL 5010 (bleu)

Plage de températures : Min -60 °C à Max +200 °C

Stockage Conforme à ISO 2230

Conformité : FDA : Directive 21 CFR 177.2600

RoHS 2 : Conformément à la Directive 2011/65/CE du PARLEMENT EUROPÉEN ET DU CONSEIL.

BPF : Bonne pratique de fabrication conformément au CE 2023/2006.

Pieds de nivellement parasismiques entièrement filetés

Les seuls pieds de nivellement parasismiques hygiéniques au monde conçus et calculés selon la norme internationale parasismique néo-zélandaise.

Notre pied de nivellement parasismique est capable de résister aux tremblements de terre en raison de sa capacité à résister à des combinaisons de charges verticales et horizontales.

Pieds de nivellement

parasismiques entièrement filetés

Notre pied de nivellement parasismique, développé et testé selon la méthode Finite Element Method (FEA), est conforme à la réglementation gouvernementale de la Californie et de la Nouvelle-Zélande(NZS 4219:2009).

Notre pied de nivellement parasismique est capable de résister aux tremblements de terre en raison de sa capacité à résister à des combinaisons de charges verticales et horizontales. Le configurateur de produits parasismiques NGI combine les données de risque sismique de la zone géographique concernée avec les données de votre équipement spécifique. Le résultat de cette analyse détaillée vous aidera à sélectionner la solution optimale en termes de sécurité et à réduire au minimum le risque d’endommagement de vos machines et équipements causé par des tremblements de terre.

HXJE (S)

Caractéristiques spéciales

- Tailles de tige M30, M36, M42, M48 et M56 mm

- Disponible en deux longueurs standard selon le diamètre

- L’arrangement circulaire des ancrages pour les meilleures performances sismiques

- Scellé au sol par étanchéité en caoutchouc

Caractéristiques du groupe de produits

• Installation simple et rapide avec un design compact réglable en hauteur

• Installation mobile - aucune structure en béton requise

• Stabilité sismique totale par fixation boulonnée et mécanisme de verrouillage breveté

• Vérifié par l’analyse de l’élément fini (FEA) et calculé selon la norme sismique de la Nouvelle-Zélande (NZS 4219)

• Ancrages sismiques sélectionnés et approuvés par notre partenaire compétent Hilti

• Écrous hygiéniques certifiées de NGI en option

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

HXJE (L)

Caractéristiques spéciales

- Tailles de tige M56, M64, M72, M80 & M90 mm

- Disponible en deux longueurs standard selon le diamètre

- L’arrangement circulaire des ancrages pour les meilleures performances sismiques

- Scellé au sol par étanchéité en caoutchouc

Caractéristiques spéciales

- Tailles de tige M56, M64, M80 & M90 mm

- Ancrages décentrés d’un côté de la tige

- Disponible en deux longueurs standard selon le diamètre

- Non scellé au sol

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

HXJCFE (S)

Caractéristiques spéciales

- Tailles de tige M30, M36, M42, M48 et M56 mm

- Ancrages décentrés d’un côté de la tige

- Disponible en deux longueurs standard selon le diamètre

- Non scellé au sol

Accessoires pour pieds de nivellement parasismiques

L’installation de pieds de nivellement sismiques nécessite plusieurs outils et accessoires.

NGI s’est associé à HILTI, spécialiste de l’ancrage sismique, pour ofrir un kit d’installation sismique complet pour votre projet sismique. NGI est capable de livrer tous les accessoires nécessaires, ce qui garantit une installation rapide et facile des pieds de nivellement sismiques. Il est important d’utiliser des accessoires sismiques approuvés lors de la fixation des pieds sismiques. Si les pieds ne sont pas correctement installés, ils ne répondent pas aux exigences hygiéniques des normes 3A, USDA ou EHEDG ni aux spécifications de charge sismique.

ÉCROUS BORGNES

Caractéristiques spéciales

- Acier inox AISI 304/A2, 1.4301

- Écrous borgnes standard (DIN 1587 A2)

- Toutes les dimensions sont disponibles

ANCRAGES

Caractéristiques spéciales

- Acier inox A4

- Logiciel PROFIS

- Matériaux de base : béton (fissuré), béton (non fissuré), maçonnerie (pleine)

CLÉS NGI

Caractéristiques spéciales

Les pieds de machine XHJSE requièrent 3 diférentes clés pour l’installation. Les clés NGI sont découpées au laser et conçues pour s’adapter aux pieds de machine NGI.

OUTILS HILTI

Caractéristiques spéciales

La recherche sismique de Hilti comprend une investigation détaillée sur les performances du produit dans des conditions sismiques simulées et des tests du système à grande échelle.

Pieds de nivellement parasismiques entièrement filetés - HXJE (S)

La conception et le pied HXJE (S) de nivellement protégés par brevet constituent le choix idéal pour toutes les machines, les équipements, les réservoirs et les cuves situés dans des zones sismiques et qui requièrent en même temps une longue plage de nivellement.

- Un système de réglage permettant une installation rapide

- Fixation boulonnée aux sols en béton, ofrant une stabilité parasismique totale

- Installation mobile - ne nécessite aucune structure en béton

- Ancrages parasismiques choisis et approuvés par notre partenaire expérimenté Hilti

- Le mécanisme de verrouillage breveté assure la stabilité sismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Pieds de nivellement parasismiques entièrement filetés - HXJE (S)

* L MIN est calculé sans l’écrou monté sur la tigé filétée

TIGE

EMBASE

Pieds de nivellement parasismiques entièrement

filetés - HXJE (L)

La conception et le pied HXJE (L) de nivellement protégés par brevet constituent le choix idéal pour toutes les machines, les équipements, les réservoirs et les cuves situés dans des zones sismiques et qui requièrent en même temps une longue plage de nivellement.

- Un système de réglage permettant une installation rapide - Fixation boulonnée aux sols en béton, ofrant une stabilité parasismique totale

- Installation mobile - ne nécessite aucune structure en béton

- Ancrages parasismiques choisis et approuvés par notre partenaire expérimenté Hilti

- Le mécanisme de verrouillage breveté assure la stabilité sismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

Pieds

de nivellement parasismiques entièrement filetés

- HXJE (L)

* L MIN est calculé sans l’écrou monté sur la tigé filétée

TIGE

EMBASE

Pieds de nivellement parasismiques entièrement filetés

- HXJCFE (S)

La conception et le pied HXJCFE (S) de nivellement protégés par brevet constituent le choix idéal pour toutes les machines, les équipements, les réservoirs et les cuves situés dans des zones sismiques et qui requièrent en même temps une longue plage de nivellement.

- Ancrages décentrés d’un côté de la tige

- Installation plus facile lorsque la machine limite l’accès à tous les côtés de l’embase

- Performances sismiques inférieures à celles de la plaque de l’embase ronde

- Disponibles en une taille pour le petit et en une taille pour le grand

- Installation simple et rapide avec un design compact réglable en hauteur

- Ajustement de mise à niveau au fond de la tige

- Installation mobile - ne nécessite aucune structure en béton

- Le mécanisme de verrouillage breveté assure la stabilité sismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.440

Pieds de nivellement

parasismiques entièrement filetés

- HXJCFE (S)

* L MIN est calculé sans l’écrou monté sur la tigé filétée

TIGE

EMBASE

Pieds de nivellement parasismiques entièrement filetés - HXJCFE (L)

La conception et le pied HXJCFE (L) de nivellement protégés par brevet constituent le choix idéal pour toutes les machines, les équipements, les réservoirs et les cuves situés dans des zones sismiques et qui requièrent en même temps une longue plage de nivellement.

- Ancrages décentrés d’un côté de la tige

- Installation plus facile lorsque la machine limite l’accès à tous les côtés de l’embase

- Performances sismiques inférieures à celles de la plaque de l’embase ronde

- Disponibles en une taille pour le petit et en une taille pour le grand

- Installation simple et rapide avec un design compact réglable en hauteur

- Ajustement de mise à niveau au fond de la tige

- Installation mobile - ne nécessite aucune structure en béton

- Le mécanisme de verrouillage breveté assure la stabilité sismique

- Calculé selon la norme parasismique internationale NZS 4219

- Conception vérifiée par la simulation de l’élément fini

- Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.440

Pieds de nivellement parasismiques entièrement filetés - HXJCFE (L)

* L MIN est calculé sans l’écrou monté sur la tigé filétée

TIGE

EMBASE

Déclaration de conformité

Pieds de nivellement parasismiques

Notre catégorie de produits n’est pas couverte par l’application de la directive CE sur les machines. Pour cette raison, nos produits ne peuvent pas être fournis avec le marquage CE conformément à la directive CE pour les machines. Par la présente, NGI A/S, Virkelyst 3-7, 9400 Nørresundby, déclare que les matériaux énumérés dans nos produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

En outre, nous déclarons que les matériaux énumérés dans les produits sont conformes aux exigences relatives aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Pieds de nivellement parasismiques

Fabrication et géométrie des matériaux, et rugosité de la surface

Dans nos produits, nous avons éliminé toutes les zones de contact entre parties métalliques sources potentielles de corrosion galvanique.

La conception de l’étanchéité facilite l’accès et simplifie le nettoyage grâce à l’absence de poches et fentes inaccessibles.

Le produit fini ne prévoit aucun risque de filet exposé ni de couplages métalliques sans joints.

Drainabilité et installation

Les unités sont conçues pour être auto-drainantes et sans rebord horizontal.

JOINT D’ÉTANCHÉITÉ

JOINT D’ÉTANCHÉITÉ ANTIDÉRAPANT

Des instructions complètes sont fournies, contenant des informations détaillées pour garantir la conformité aux critères de conception 3-A et EHEDG, lorsque le produit est certifié.

La directive EHEDG recommande un dégagement minimum entre l’équipement et le sol ou la paroi de 300 mm pour faciliter le nettoyage et l’inspection.

Déclaration de conformité Pieds de nivellement parasismiques

Maintenance et nettoyage

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Les valeurs de couple de serrage maximum sont spécifiées lorsque nécessaires afin d’éviter la surcompression des rondelles d’étanchéité et des joints.

Les instructions de maintenance sont clairement définies et interdisent l’utilisation de pièces de rechange non authentiques.

Une conception sans zones de rétention des déchets et évite l’accumulation de saletés, de micro-organismes, d’insectes et d’autres vermines dans des zones qui ne peuvent pas être facilement nettoyées.

Adhésifs, lubrifiants, isolation et liquides de transfert de signal

Les composants d’étanchéité et de couverture des filets utilisés dans la fabrication ne sont pas toxiques à l’état durci.

Aucun lubrifiant, matériau d’isolation ou liquide de transfert de signal ne sont utilisés dans la fabrication.

Normes et directives

EN 1672-2:2005 Machines agroalimentaires/Principes de conception générale/Partie 2 : Exigences en matière d’hygiène.

EN ISO 14 159 2004 Sécurité des machines - Exigences en matière d’hygiène pour la conception des machines.

Document 13 directives EHEDG sur la conception hygiénique des équipements pour les processus ouverts.

La conception des pieds de pesage et de nivellement est conforme à la norme 3-A Sanitary pour les pieds et les supports de nivellement des machines.

Produits certifiés conformes aux directives USDA - « Dairy Equipment and NSF ANSI 3-A 14159-1-2014 » pour la conception et la fabrication d’équipements hygiéniques.

Norme sismique NZS 4219 de la Nouvelle-Zélande.

Réglementations européennes

852/2004 sur l’hygiène des denrées alimentaires.

853/2004 sur les règles d’hygiène spécifiques à la nourriture d’origine animale.

854/2004 sur les règles spécifiques à l’organisation des contrôles officiels sur les produits d’origine animale destinés à la consommation humaine.

1935:2004 sur les matériaux et articles destinés à entrer en contact avec des denrées alimentaires.

Declaration of conformity Pieds de nivellement parasismiques

La déclaration des matériaux concerne les applications suivantes

Application : ACIER INOX

Type de matériau Acier inox, AISI 304/A2 (X5CrNi18-10), norme Euro 1.4301. Sur demande Acier inox, AISI 316/A4 (X 5 CrNimo 17 12 2), norme Européenne 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande en basant ce résultat sur une inspection non spécifique.

NGI A/S a obtenu des certificats d’inspection conformes à EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits, mais non spécifiés pour chaque pied.

Application : Joint d’étanchéité antidérapant

Type de matériau NBR, EPDM sur demande

Électricité : Non conductible

Couleur noir

Dureté : Shore A 80 ± 5

Plage de températures : Min -20 °C à Max +110 °C

Charge faible capacité de charge

Conformité :

Règlement REACH : Conformément au réglement (CE) 1907/2006. Ne contiennent aucune des substances inférieures à 0,1% p/p du liste de substances extrêmement préoccupantes (16.01.2020)

Substances énumérées en Annexe XVII (19-11-2019)

RoHS 2 & RoHS 3 Conformément aux Directives 2011/65/CE et 2015/863/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL.

Conforme ADI : Ne contient aucune substance provenant des humains ou des animaux.

Bisphénols : Ne contient pas de bisphénols comme décrit dans la directive 1895/2005/CEE, ni BPA, BADGA, BFDGE ou NOGE.

Litiges

Matériaux : Conformément au droit américain « Dodd Frank Wall Street Reform & Consumer Protection Act”, sec. 1502, du 21.07.2010.

GMP : Bonne pratique de fabrication conformément au CE 2023/2006.

Matériaux

dangereux Ne contient aucune substance dangereuse telle que décrite dans la Convention internationale de Hong Kong pour la sécurité et l’environnement. Sécurité du recyclage des navires, 2009.

Phtalates : Ne contient pas de phtalates.

FDA: Directive 21 CFR 177.2600

Application: JOINT D’ÉTANCHÉITÉ

Type de matériau Caoutchouc silicone

Électricité : Non conductible

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Dureté : Shore A 60 ± 5

Couleur RAL 5010 (bleu)

Plage de températures : Min -60 °C à Max +200 °C

Stockage Conforme à ISO 2230

Conformité : FDA : Directive 21 CFR 177.2600

RoHS 2 : Conformément à la Directive 2011/65/CE du PARLEMENT EUROPÉEN ET DU CONSEIL.

BPF : Bonne pratique de fabrication conformément au CE 2023/2006.

Roulettes de nivellement

La conception classique orientée vers l’hygiène pour machines et équipements dans différents environnements de production humides.

Ils offrent un bon rapport qualité-prix et se déclinent en de nombreuses variantes et fonctions.

Roulettes de nivellement hygiéniques

NGI est le seul fabricant au monde de roulettes aux tiges de nivellement hygiéniques La gamme de produits comprend 3 types de roulettes hygiéniques Une roulette avec plaque de fixation, une roulette avec tige de nivellement et une roulette avec trou de boulon de Ø13.

Le type de roulette avec tiges de nivellement hygiéniques permet de niveler vos machines et équipements tout en maintenant une conception hygiénique satisfaisante. Tous les types de roulettes sont compatibles avec les machines et les équipements dans divers environnements de production.

SCRB-XH

Caractéristiques spéciales

- Roulette pivotante de nivellement hygiénique

- Variation de la hauteur 184 mm à 367 mm

- Frein de pivot et de roue

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

SCR-XH

Caractéristiques spéciales

- Roulette pivotante de nivellement hygiénique

- Variation de la hauteur 184 mm à 367 mm

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

SCRB-HX

Caractéristiques spéciales

- Roulette pivotante de nivellement

- Frein de pivot et de roue

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

Caractéristiques du groupe de produits

• Logement de fourche réalisé en acier inox AISI 304/A2, 1.4301.

• Axe de roue avec écrou

• Jante de roue blanche réalisée en polyamide

• Bande de roulement bleue réalisée en polyuréthane

• Roulements à rouleau en acier inox

• Dimensions des roues Ø80, Ø100 et Ø125

• Capacité de charge testée selon EN 12532

SCR-HX

Caractéristiques spéciales

- Roulette pivotante de nivellement

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

SCRB

Caractéristiques spéciales

- Roulette pivotante avec trou de boulon de Ø13

- Frein de pivot et de roue

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

SCR

Caractéristiques spéciales

- Roulette pivotante avec trou de boulon de Ø13

- Double roulement à billes

- Poids de charge jusqu’à 1.500 N

SCSB

Caractéristiques spéciales

- Roulette pivotante

- Frein de pivot et de roue

- Double roulement à billes

- Plaque de fixation carrée en haut

- Poids de charge jusqu’à 4.000 N

SCS

Caractéristiques spéciales

- Roulette pivotante

- Double roulement à billes

- Plaque de fixation carrée en haut

- Poids de charge jusqu’à 3.500 N

CS

Caractéristiques spéciales

- Roulette pivotante

- Plaque de fixation carrée en haut

- Pivotement verrouillé

- Poids de charge jusqu’à 4.000 N

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conformes aux exigences en vigueur.

Visitez notre site web pour en savoir plus

fr.ngi-global.com/les-produits/roulettesde-nivellement

Roulettes de nivellement

La roulette pivotante de nivellement hygiénique SCRB-XH est le choix optimal pour les machines et équipements dans diférents environnements de production sanitaires.

Le modèle SCRB-XH est équipé d’un frein sur le pivot et la roue.

Le filetage de la tige est recouvert d’une gaine hygiénique qu’il n’est pas possible de trop régler et qui évite que le filetage soit exposé. La gaine sert également de contreécrou.

Les pièces de la tige, équipées de joints bleus détectables par des systèmes de balayage, sont hygiéniquement étanches à 100 %.

Roulettes de nivellement

SCRB-XH

Roulettes de nivellement

La roulette pivotante de nivellement hygiénique SCR-XH est le choix optimal pour les machines et équipements dans diférents environnements de production sanitaires.

Les pièces de la tige, équipées de joints bleus détectables par des systèmes de balayage, sont hygiéniquement étanches à 100 %.

nivellement

Roulettes de nivellement

La roulette pivotante de nivellement hygiénique SCRBHX, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

La SCRB-HX est équipée d’un frein horizontal et vertical qui verrouille totalement la position de la roulette.

Les pièces de la tige, équipées de joints bleus détectables par des systèmes de balayage, sont hygiéniquement étanches à 100 %.

Roulettes de nivellement

La roulette pivotante de nivellement hygiénique SCRHX, modèle déposé et protégé par brevet, est le choix optimal pour les machines et équipements dans diférents environnements de production.

Les pièces de la tige, équipées de joints bleus détectables par des systèmes de balayage, sont hygiéniquement étanches à 100 %.

Roulettes de nivellement

Roulette pivotante - SCRB

La roulette pivotante SCRB avec fixation ronde est le choix idéal pour les machines et les équipements dans divers environnements de production.

Le modèle SCRB est équipé d’un frein sur le pivot et la roue.

Roulette pivotante - SCRB

Roulette pivotante - SCR

La roulette pivotante SCR avec fixation ronde est le choix idéal pour les machines et les équipements dans divers environnements de production.

Roulette pivotante - SCR

Roulette pivotante - SCSB

La roulette pivotante hygiénique SCSB est le choix idéal pour les machines et les équipements dans divers environnements de production hygiéniques.

Le modèle SCSB est équipé d’un frein sur le pivot et la roue.

Roulette pivotante - SCSB

ROULETTE

PLAQUE DE FIXATION

Roulette pivotante - SCS Roulette pivotante

ROULETTE

La roulette pivotante hygiénique SCS est le choix idéal pour les machines et les équipements dans divers environnements de production hygiéniques.

PLAQUE DE FIXATION

Roulette pivotante

CS Roulette pivotante

La roulette fixe hygiénique CS est le choix idéal pour les machines et les équipements dans divers environnements de production hygiéniques.

PLAQUE DE FIXATION

Déclaration de conformité Roulettes de nivellement

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Roulettes de nivellement

La déclaration de matériaux concerne les applications suivantes

Application : Tige et gaine en acier

Type de matériau : Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique. NGI a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied. Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères

potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Cependant, les roulettes de nivellement NGI conviennent à l'utilisation dans toutes les zones ATEX.

Application : Description de la roulette :

Type de matériau : Acier inox AISI 304/A2, 1.4301: Logement de fourche, axe de roue avec écrou et roulements à rouleau

Jante de roue blanche réalisée en polyamide

D’ÉTANCHÉITÉ

Bande de roulement bleue réalisée en polyuréthane

Dimensions : Dimensions des roues Ø80, Ø100 et Ø125

Conformité : Capacité de charge testée selon EN 12532

Application : Anneau d'étanchéité entre composants en acier des roulettes de nivellement de machines de NGI.

Type de matériau : Caoutchouc silicone

Électrique : Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur : RAL 5010 (bleu)

Dureté Shore A 60 ± 5

Plage de température : Min. -60°C à max. +200 °C

Stockage : Selon ISO 2230

Conformité : FDA : Guideline 21 CFR 177.2600

RoHS 2 : Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/ CE.

Pieds de nivellement pour cuves et réservoirs

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Le seul pieds de nivellement pour cuves et réservoirs hygiénique au monde avec joint d’étanchéité entre le connecteur de soudage et la tige.

Pièces mobiles étanches et aucun filetage exposé réduit le nettoyage et augmente la sécurité sanitaire.

Pieds de nivellement pour cuves et réservoirs

Le groupe de produits pieds de nivellement pour cuves et réservoirs orientés vers l'hygiène est le choix optimal pour les machines extrêmement lourdes, équipements, réservoirs et conteneurs dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu en scellant le connecteur de soudage avec un anneau d'étanchéité fixe bleu détectable par des systèmes de balayage. En choisissant les pieds de nivellement pour cuves et réservoirs de NGI, vous protégerez vos machines lourdes avec une conception hygiénique.

SBX

Caractéristiques spéciales

- Variation de la hauteur 32 mm à 85 mm

- Poids de charge jusqu'à 493 600 N

- Le boulon de soutien absorbe des inclinaisons jusqu'à 20°

Caractéristiques du groupe de produits

• Conçu pour une capacité de charge élevée

• Conception massive orientée vers l'hygiène sans filetage exposé et avec travail de nettoyage réduit

• Connecteur de soudage étanche avec scellant pour filets BSPP

• Connecteurs de soudage personnalisés disponibles

• Contre-écrou en option disponible

• Joint d’étanchéité antidérapant antivibration sous l'embase, en option

• Acier inox AISI 304/A2, 1.4301. En option AISI 316/A4, 1.4401

KTSBX

Caractéristiques spéciales

- Variation de la hauteur 38 mm à 94 mm

- Poids de charge jusqu'à 200 000 N

- L'embase et le boulon de soutien sont deux pièces séparées

- Dépression diamétralement centrée sur l'embase

- Le boulon de soutien absorbe des inclinaisons jusqu'à 20°

CONTRE-ÉCROU

- Serre la tige contre le haut du connecteur de soudage

DÉCLARATION DE CONFORMITÉ

Cette déclaration de conformité énumère toutes les directives et normes respectées par NGI. Cela assure que les produits de NGI sont toujours conforme aux exigences en vigueur.

KTSBX AS

Caractéristiques spéciales

- Variation de la hauteur 43 mm à 98 mm

- Poids de charge jusqu'à 200 000 N

- L'embase et le boulon de soutien sont deux pièces séparées

- Dépression diamétralement centrée sur l'embase

- Le boulon de soutien absorbe des inclinaisons jusqu'à 20°

- Joint d’étanchéité antidérapant antivibration sous l'embase

Pieds de nivellement pour cuves et réservoirs - SBX

Pieds de nivellement

pour cuves et réservoirs - SBX

Le pied de nivellement pour cuves et réservoirs SBX est le choix optimal pour les machines extrêmement lourdes, équipements, réservoirs et conteneurs dans diférents environnements de production.

Le travail de nettoyage réduit est obtenu en scellant le connecteur de soudage avec un anneau d'étanchéité fixe bleu détectable par des systèmes de balayage. Le pieds de nivellement pour cuves et réservoirs SBX protège vos machines lourdes avec une conception hygiénique.

Les dimensions standard sont énumérées sur la fiche technique. Conceptions personnalisées en option disponibles sur demande.

Pieds de nivellement pour cuves et réservoirs - KTSBX

Le pied de nivellement pour cuves et réservoirs avec embase KTSBX est le choix optimal pour les machines extrêmement lourdes, équipements, réservoirs et conteneurs dans diférents environnements de production nécessitant une répartition du poids de charge.

Le KTSBX se compose d'une embase, d'un boulon de soutien et d'un connecteur de soudage séparés. Le boulon de soutien est maintenu en place par la dépression diamétralement centrée sur l'embase.

Le travail de nettoyage réduit est obtenu en scellant le connecteur de soudage avec un anneau d'étanchéité fixe bleu détectable par des systèmes de balayage. Le boulon de soutien KTSBX protège vos machines lourdes avec une conception hygiénique.

Les dimensions standard sont énumérées sur la fiche technique. Conceptions personnalisées en option disponibles sur demande.

Pieds de nivellement pour cuves et réservoirs - KTSBX AS

Le pied de nivellement pour cuves et réservoirs avec embase antidérapante KTSBX AS est le choix optimal pour les machines extrêmement lourdes, équipements, réservoirs et conteneurs dans diférents environnements de production nécessitant une répartition du poids de charge.

Le KTSBX AS se compose d'une embase, d'un pied de nivellement pour cuves et réservoirs et d'un connecteur de soudage séparés. Le boulon de soutien est maintenu en place par la dépression diamétralement centrée sur l'embase.

De plus, l'interface entre le pied et le sol est étanche grâce au joint d’étanchéité antidérapant qui empêche les bactéries de pénétrer sous l'embase.

Le travail de nettoyage réduit est obtenu en scellant le connecteur de soudage avec un anneau d'étanchéité fixe bleu détectable par des systèmes de balayage. Le boulon de soutien KTSBX AS protège vos machines lourdes avec une conception hygiénique.

Les dimensions standard sont énumérées sur la fiche technique. Conceptions personnalisées en option disponibles sur demande.

Charge nominale max. = Valeur min. pour l'embase ou la tige Tolérance sur la hauteur totale = +/-1,5 mm AS = Antidérapant

Ajuster A -2 mm et B +2 mm

Accessoires pour pieds de nivellement pour cuves et réservoirs

- contre-écrou

Accessoires pour pieds de nivellement pour cuves et réservoirs

- contre-écrou

Serre la tige contre le haut du connecteur de soudage.

Déclaration de conformité Pieds de nivellement pour cuves et réservoirs

De plus, nous déclarons que les matériaux énumérés utilisés dans nos produits sont conformes aux exigences quant aux matériaux utilisés dans les industries alimentaires et pharmaceutiques.

Declaration of conformity Pieds de nivellement pour cuves et réservoirs

LA DÉCLARATION DE MATÉRIAUX CONCERNE LES APPLICATIONS SUIVANTES

Application : Tige et gaine en acier

Type de matériau : Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401

Conformité : EN 10204 Type 2.2. NGI A/S déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique.

NGI a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied. Dans la directive 94/9/CE, équipements pouvant être utilisés dans des atmosphères potentiellement explosives, également connue en tant que directive ATEX, les équipements sans leur propre source d'inflammation ne sont pas visés et ne doivent pas être marqués conformément à la directive. Cependant, les pieds de nivellement NGI conviennent à l'utilisation dans toutes les zones ATEX.

Application : Semelle antidérapante

Type de matériau : NBR Sur demande EPDM

Électrique : Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur : Noir

Dureté : Shore A 80 ± 5

Plage de température : Min. -20 °C à max. 110 °C

Charge : Faible capacité de charge

Application : Anneau d'étanchéité entre composants en acier des pieds de nivellement de machines de NGI.

Type de matériau : Caoutchouc silicone

Électrique : Non conducteur

Résistance chimique : Grande résistance aux agents de nettoyage les plus utilisés

Couleur : RAL 5010 (bleu)

Dureté : Shore A 60 ± 5

Plage de température : Min. -60°C à max. +200 °C

Stockage : Selon ISO 2230

Conformité : FDA : Guideline 21 CFR 177.2600

RoHS 2 : Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL.

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE.

accessoires

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement.

En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

pour pieds de nivellement et les paliers

Gamme d’accessoires hygiéniques

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement.

En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

ÉCROU BORGNE

HYGIÉNIQUE

CERTIFIÉ

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE ELCLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M6-M24

- Livrés et fournit avec les pieds hygiéniques certifiés à fixer au sol

ÉCROU HYGIÉNIQUE

CERTIFIÉ BAS

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL -

CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

BOULON HYGIÉNIQUE

CERTIFIÉ

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL -

CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

CAPOT SUPÉRIEUR

- Capot supérieur avec joint bleu détectable par des systèmes de balayage

- Assure la protection hygiénique du filetage supérieur exposé

- Travail de nettoyage minimal en raison de la conception auto-drainante

- Disponible en dimensions standardisées et personnalisées

BRIDES ET ADAPTATEURS

- Produits complémentaires pour le système XHFV & ZHFVJ

- L’adaptateur convertit le type et la dimension du filetage et agrandit la gaine. Il a des joints bleus détectables par des systèmes de balayage.

- Les brides, carrées ou rondes, sont boulonnées ou soudées. Elles sont disponibles en de nombreuses dimensions.

ÉCROUS & RONDELLES

- Acier inox AISI 304/A2, 1.4301

- Écrous standard (DIN 934)

- Contre-écrous standard (DIN 439)

- Rondelles plates standard (DIN 125)

- Rondelles petit trou standard (DIN 9010)

- Toutes les dimensions sont disponibles

ÉCROUS BORGNES

- Acier inox AISI 304/A2, 1.4301

- Écrous borgnes standard DIN 1587 A2

- Toutes les dimensions sont disponibles

Gamme d’accessoires hygiéniques

NGI est en mesure de fournir tous les accessoires nécessaires à une installation rapide et facile du pied de nivellement.

En plus de fournir des accessoires standardisés, nous sommes également en mesure de fournir des accessoires personnalisés.

PLAQUES DE SOUDAGE

- Acier inox AISI 304/A2, 1.4301

- Plaques de soudage carrées

- Plaques de soudage rondes

- Toutes les dimensions sont disponibles

SUPPORT TRIPODE

- Support pour convoyeur tripode

- Supporte cinq diamètres de tube allant de Ø38,1 à Ø60,3

- Sélectionner trois pieds de nivellement M16 en option

- NGI recommande le pied de nivellement M050-16-070

CLÉS NGI

Les pieds de machine XHJSE requièrent 3 diférentes clés pour l’installation.

Les clés NGI sont découpées au laser et conçues pour s’adapter aux pieds de machine NGI.

INSERTS PLASTIQUES

- Inserts plastiques carrées

- Inserts plastiques rondes

- Nombreuses dimensions disponibles

OUTILS HILTI

La recherche sismique Hilti comprend une investigation détaillée sur les performances du produit dans des conditions sismiques simulées et des tests du système à grande échelle.

SUPPORT BIPODE

- Support pour convoyeur bipode

- Supporte cinq diamètres de tube allant de Ø38,1 à Ø60,3

- Sélectionner deux pieds de nivellement M16 en option

- NGI recommande le pied de nivellement M050-16-070

ANCRAGES

- acier inox A4

- Logiciel PROFIS

- Matériaux de base : béton (fissuré), béton (non fissuré), maçonnerie (pleine)

Écrous borgnes hygiéniques et certifiés - NDXH

Les écrous hygiéniques certifiés avec joints en caoutchouc NBR bleu sont le bon choix pour toutes les machines dans tous les environnements de lavage hygiénique certifiés. Joints en caoutchouc NBR bloque l’eau et les bactéries et empêche également un assemblage métallique non hygiénique. Surfaces supérieures rondes et autodrainantes avec une rugosité maximale de 0,8 µm Ra.

La forme des écrous maintient la taille des écrous standard actuels. Par conséquent, les tailles de clé, les hauteurs de filets, etc. restent inchangées, ce qui facilite la mise à niveau et le remplacement des écrous standard. Les écrous hygiéniques certifiés de NGI sont utilisés pour le montage au sol des pieds de nivellement hygiéniques certifiés afin de garantir la conformité avec la législation en vigueur en matière de conception hygiénique.

Le modèle NDXH est utilisé lorsque la longueur du filet de boulon exposé peut varier.

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL - CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M6-M24

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Écrous borgnes hygiéniques et certifiés - NDXH

ÉCROU BORGNE HYGIÉNIQUE CERTIFIÉ

Écrous borgnes hygiéniques et certifiés - NLXH

Le NLXH est utilisé lorsque la longueur du filet de boulon exposé est adaptée à la mesure B2 de l’écrou.

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL - CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Écrous borgnes hygiéniques et certifiés - NLXH

ÉCROU HYGIÉNIQUE CERTIFIÉ BAS

Certifié hygiénique

Vis hygiéniques et certifiés - BXH Vis hygiéniques et certifiés - BXH

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

NGI est maintenant capable d’ofrir des vis hygiéniques et certifiés avec des joints bleus en caoutchouc NBR. C’est la meilleure choix de vis pour les machines installées dans les zones de lavage. Le joints en caoutchouc NBR ofre une fermeture étanche bloquant l’eau et les bactéries et pourrait aussi prévenir un assemblage non-hygiénique metal-métal.

Les vis sont fabriquées avec un drainage efficace des eaux des surfaces et une rugosité de surface RA maximum de 0,8 µm. Les dimensions des vis hygiéniques sont identiques aux dimensions des vis standards. Vous pouvez donc très facilement remplacer les vis standards avec les vis hygiéniques et certifiés.

- Certifié conforme à la norme 3-A (RPSCQC)

- Certifié conforme à la norme hygiénique EHEDG TYPE EL - CLASSE i AUX

- Réduire le temps de nettoyage et la consommation d’eau

- Surfaces avec rugosité maximale de 0,8 µm RA

- Disponible en tailles M5-M24

BOULON HYGIÉNIQUE CERTIFIÉ

M16-M24 disponible sur demande uniquement.

Capot

supérieur hygiénique certifié - THOX

Le capot supérieur est conçu pour être utilisé dans les situations où la partie supérieure du filetage est exposée ce qui compromet la performance et la certification hygiéniques du pied de nivellement.

En utilisant le capot supérieur, le filetage exposé est couvert hygiéniquement. Le capot supérieur peut également servir de contre-écrou.

Le capot supérieur est fourni avec un joint bleu détectable par des systèmes de balayage et le travail de nettoyage minimal est obtenu par la conception auto-drainante.

Disponible en dimensions standardisées et personnalisées.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Capot supérieur hygiénique certifié - THOX

Brides hygiénique certifié - WFRX + WFSX

La bride est utilisée pour intégrer les pieds de nivellement XHFV à la machine ou l’équipement.

Les machines et les équipements nécessitent des montages diférents raison pour laquelle la bride est disponible en plusieurs variantes.

- Carrée

- Ronde

- Grand choix de dimensions

- Installation par boulonnage ou soudage

Dimensions et formes personnalisées disponibles sur demande.

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Brides hygiénique certifié - WFRX + WFSX

RONDE - SOUDURE

CARRÉE - BOULONNER

CARRÉE - SOUDURE

Adaptateur certifié hygiénique - AX

Certifié hygiénique

Temps de nettoyage réduit au minimum

Consommation d’eau réduite au minimum

Adaptateur certifié hygiénique - AX

L’adaptateur de filetage est un produit complémentaire pour le système XHFV & ZHFVJ. Il convertit le type et la dimension du filetage et agrandit la gaine. De plus, il est équipé de joints bleus détectables par des systèmes de balayage. Disponible en dimensions personnalisées.

Accessoires

- écrous et rondelles

Accessoires - écrous et rondelles

ÉCROUS HEX DIN 934

- Acier inox AISI 304/A2, 1.4301

- Écrous standard (DIN 934)

- Contre-écrous standard (DIN 439)

- Rondelles plates standard (DIN 125)

- Rondelles petit trou standard (DIN 9010)

- Toutes les dimensions sont disponibles

CONTRE-ÉCROUS DIN 439B

RONDELLES PLATES DIN 125A

RONDELLES PETIT TROU DIN 9010

DIAMÈTRE INTÉRIEUR D [mm] DIAMÈTRE EXTÉRIEUR D1 [mm]

DIAMÈTRE INTÉRIEUR D [mm]

DIAMÈTRE EXTÉRIEUR D1 [mm] HAUTEUR B1 [mm]

Accessoires

- écrous borgnes

- Acier inox AISI 304/A2, 1.4301 - Écrous borgnes standard (DIN 1587 A2) - Toutes les dimensions sont disponibles

Accessoires

- écrous borgnes

ÉCROUS BORGNES DIN 1587 A2

Accessoires - plaques de soudage Accessoires - plaques de soudage

CARRÉE

CHARGE VERTICALE

Les plaques de soudage assurent l'étanchéité totale du tube après soudage.

Les plaques de soudage sont disponibles pour tubes rectangulaires et ronds.

- Acier inox AISI 304/A2, 1.4301

- Plaques de soudage carrées

- Plaques de soudage rondes

- Toutes les dimensions sont disponibles

RECTANGULAIRE

DIMENSIONS DE PLAQUE L x A [mm]

ÉPAISSEUR B [mm]

DIMENSIONS DE PLAQUE L x A [mm]

ÉPAISSEUR B [mm]

RONDE

DIMENSIONS DE PLAQUE D [mm]

ÉPAISSEUR B [mm]

Les valeurs sont basées sur un calcul 3D-Cad-Cosmos combiné avec des échantillons de tests pratiques. Facteur de sécurité appliqué 1,5

Accessoires

- inserts plastiques

- Inserts plastiques carrées - Inserts plastiques rondes - Nombreuses dimensions disponibles

Accessoires - inserts plastiques

Accessoires - support bipode

La base plastique du bipode permet de recevoir cinq dimensions de tube standard diférentes allant de Ø38,1 à Ø60,3. Le pied de tube est fixé par deux boulons avec entretoises pour assurer le serrage correct. Sélectionner deux pieds de nivellement M16 en option. NGI recommande le pied de nivellement M050-16-070.

Accessoires - support bipode

Accessoires - support tripode Accessoires - support tripode

SUPPORT TRIPODE

La base plastique du tripode permet de recevoir cinq dimensions de tube standard diférentes allant de Ø38,1 à Ø60,3.

Le pied de tube est fixé par deux boulons avec entretoises pour assurer le serrage correct.

Sélectionner trois pieds de nivellement M16 en option. NGI recommande le pied de nivellement M050-16-070.

Accessoires - clés NGI

Les pieds de machine XHJSE requièrent 3 diférentes clés pour l’installation. Les clés NGI sont découpées au laser et conçues pour s’adapter aux pieds de machine NGI.

Veuillez consulter le guide de sélection pour voir quelles tailles sont nécessaires pour votre modèle respectif.

• W1: Tige

• W2: Manchon

• W3: Contre-écrou

GUIDE DE SÉLECTION

CLÉS NGI

Accessoires - outils HiltiI Accessoires - outils Hilti

La recherche sismique Hilti comprend une investigation détaillée sur les performances du produit dans des conditions sismiques simulées et des tests du système à grande échelle.

Cette approche multi-niveaux permet de capturer la complexité du comportement des systèmes de fixation dans des conditions sismiques. Les tremblements de terre peuvent afecter une large gamme de produits de construction pour lesquels Hilti fournit des ancrages, et chez NGI nous sommes sûrs qu’ils sont les meilleurs sur le marché aujourd’hui.

Hilti est à l’avant-garde de la recherche pour tester de manière approfondie les performances des systèmes antisismiques afin de soutenir leurs clients avec des recommandations pour améliorer les modèles.

TE-CX 12/22 12X220 150 M10 TE-CX 14/22 14X220 150 M12

TE-CX 18/32 18X320 250 M16

TE-CX 22/48 22X480 410 M20

TE-CX 28/48 28X480 410 M24

MÈCHE DE SÉCURITÉ PACK D’INSTALLATION, PETIT

TE-CD 12/33 12X330

M10 TE-CD 14/37 14X370

TE-CD 18/37 18X370

D’INSTALLATION, GRAND

HXJCFE150(S)/ XHJCFE150(S) M12x155 HIT-Z-R 4

HXJE150(S)/ XHJSE150(S) M10x160 HIT-Z-R 3

HXJE200(S)/ XHJSE200(S) M12x155 HIT-Z-R 4

HXJE250(S)/ XHJSE250(S) M16x250 HIT-Z-R 4

HXJCFE300(L)/ XHJCFE300(L) M16x240 HIT-Z-R

XHJSE250(L)

HXJE300(L)/ XHJSE300(L) M20x250 HIT-Z-R 4

HXJE350(L)/ XHJSE350(L) M20x250 HIT-Z-R 6 HIT-Z-R-6M20

HXJE400(L)/XHJSE400(L) M24x330

PISTOLET

PACK

Accessoires - ancrages

Accessoires

- ancrages

Tige d’ancrage haute performance pour ancrages hybrides/ époxy injectables (acier inox A4).

• Matériaux, corrosion : acier inox, A4

• Matériaux de base : béton (fissuré), béton (non fissuré), maçonnerie (pleine)

• Logiciel PROFIS : oui

Caractéristiques techniques

Caractéristiques techniques description des matériaux

Application :

Type de matériau :

Conformité :

Tige, gaine et protection de pied

Acier inox, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Sur demande : Acier inox, AISI 316/A4 (X 5 CrNiMo 17 12 2). Euronorm 1.4401.

EN 10204 Type 2.2. NGI a/s déclare que le produit est conforme à la commande avec indication de résultats d'inspection non spécifique. NGI a obtenu des certificats d'inspection selon EN 10204 type 3.1 pour tous les matériaux utilisés dans les produits mais non spécifiés pour chaque pied.

Application :

Type de matériau

Dureté :

Couleur :

Plage de température :

Stockage :

Conformité :

Anneau d'étanchéité entre composants en acier

Caoutchouc silicone

60 Shore A RAL 5010 (bleu)

Min. -60º C à max. +200º C

Selon ISO 2230

FDA : Guideline 21 CFR 177.2600

RoHS 2 : Conformément à la directive 2011/65/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL

GMP : Bonnes pratiques de fabrication conformément à 2023/2006/CE

Application :

Type de matériau

Couleur :

Dureté :

Plage de température :

Conformité avec :

Joint

NBR Noir

72 +/- 3 Shore A DIN 53 505

Min. -35º C à max. +110º C

REACH, RoHS & RoHS 2, sans ADI, 100S/2009/CE, 2037/2000/CE, 2023/2006/CE, pas de phthalates, approuvé FDA.

Application :

Type de matériau :

Couleur :

Dureté :

Plage de température :

Conformité avec :

Caoutchouc vulcanisé

NBR Noir

72 +/- 3 Shore A DIN 53 505

Min. -35º C à max. +110º C

REACH, RoHS & RoHS 2, sans ADI, 100S/2009/CE, 2037/2000/CE, 2023/2006/CE, pas de phthalates, approuvé FDA.

Application :

Type de matériau :

Électrique :

Résistance chimique : Couleur :

Dureté :

Plage de température : Charge :

Couvercle plastique

PPC

Non conducteur

Grande résistance aux agents de nettoyage les plus utilisés

Noir

Rockwell R 85

Min. -20º C à max. +90º C

Grande capacité de charge

Application :

Type de matériau

Électrique :

Code IP IP69K

Résistance chimique :

Couleur :

Inflammabilité :

Plage de température : Température max.: Conformité avec :

Embase pour pieds en plastique NGI

PA 6

Non conducteur

DIN (Deutsches Institut für Normung) 40050-9

Grande résistance aux agents de nettoyage les plus utilisés

Noir

Min. -20º C à max. +110º C

Grande résistance thermique de courte durée : +150º C

REACH 2037/2000, 2023/2006 EC, pas de phthalates, approuvé FDA

Application :

Type de matériau

Électrique :

Résistance chimique :

Couleur :

Dureté :

Plage de température : Charge :

Application :

Type de matériau

Électrique :

Résistance chimique :

Couleur :

Dureté :

Plage de température : Charge :

Semelle antidérapante liée par colle 2 composants

TPE

Non conducteur

Grande résistance aux agents de nettoyage les plus utilisés

Noir

Shore A 90 +/- 5

Min. -50º C à max. +125º C

Grande capacité de charge

Semelle antidérapante

EPDM/NBR

Non conducteur

Grande résistance aux agents de nettoyage les plus utilisés

Noir

Shore A 80 +/- 5

Min. -20º C à max. +110º C

Faible capacité de charge

Spécifications techniques

Informations sur la charge de l’embase

Les spécifications de la charge nominale ci-dessous ne concernent que les embases. Charge nominale max. = valeur min. pour l'embase ou la tige.

3-A, USDA & EHEDG

TYPE D'EMBASE

XHS065, XHS066, XHS080, XHS081, XHTS65, XHTS066, XHTS080, XHTS081, XHF065, XHF066, XHF080, XHF081

HYGIÉNIQUE

TYPE D'EMBASE

M040, M050, M075, M076, M077, M105, M106. H060, H061, H080, H081, H082, HT060, HT080

ENTIÈREMENT FILETÉE

TYPE D'EMBASE MASSIVE ENTIÈREMENT FILETÉE

TYPE D'EMBASE

M040, M050, M075, M076, M077, M105, M106, H060, H061, H080, H081, H082, HT060, HT080, K075, HX065, HX066, HX080, HX081, HXT080

XHS105, XHS106, XHS125, XHTS105, XHTS106

H100, H101, H120, H140, HT100, HT120, HT140, M100, M125, M150, H120, H140, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJT090AS, HJT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS,

HT100, HT120, HT140, K100, K125, HX105, HX106, HX125, M100, M125, M150, H120, H140

CF110AS, CF180AS, G090AS, G110AS, G150AS, G180AS, G200AS, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS, J090AS, J110AS, J150AS, J180AS, KCF110AS, KG090AS, KG110AS, KG150AS, KG180AS, KJ090AS, KJ110AS, KJ150AS, KJ180AS, KT090AS, KT110AS, KT130AS, KT150AS, KT180

XHS150, XHTS150, XHGS105, XHGS125, XHGS150, XHGTS105, XHGTS125, XHGTS150, XHJS105, XHJS125, XHJS150, XHJTS105, XHJTS125, XHJTS150

HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150

HX150 CF110, G090, G110, G150, J090, J110, J150, KG090, KG110, KJ090, KJ110, HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150, KCF110, HXG105, HXG105AS, HXG125, HXG125AS, HXGT105, HXGT105AS, HXGT125, HXGT125AS, HXJ105, HXJ105AS, HXJ125, HXJ125AS, HXJT105, HXJT105AS, HXJT125, HXJT125AS

CF180, G180, J180, KG150, KG180, KJ150, KJ180, KT090, KT110, KT130,

KT150, KT180

HGT090, HGT110, HJT090, HJT110

Spécifications techniques

Informations sur la charge de la tige

PLASTIQUE ENTIÈREMENT FILETÉ

TYPE D'EMBASE

HPA040, HPA040AS, HPA050, HPA050AS, HPA060, HPA060AS, HPA080, HPA080AS, HPA081, HPA081AS, HPA100, HPA100AS, HPA101, HPA101AS, HP060, HP080, HPG060, HPG080, HPR08

HP100, HP120, HPG100, HPG 120, HPR100, HPR120, HPA125, HPA125AS

CHARGE NOMINALE JUSQU'À [N]

CHARGES NOM. - TOUTES LES TIGES M10 À M42

CHARGE NOM. [N]

20.000

HAUTEUR DE LA TIGE

CHARGES NOM. - PETITES TIGES M10 À M20

CHARGE NOM. [N]

Spécifications techniques Sélection d’un pied de nivellement

Nous recommandons de tenir compte des facteurs ci-dessous pour sélectionner le pied de nivellement.

Spécifications techniques Nivellement des machines

Pour un nivellement optimal de la machine, nous recommandons de suivre les directives ci-dessous.

Déstabilisation de la tige

La tige doit avoir le diamètre adéquat par rapport à la longueur afin d'éviter toute déstabilisation.

Combinaison de charge

Charge nominale max. = valeur min. pour l'embase ou la tige.

Engagement du filet

La longueur d'engagement du filet (L) doit être sélectionnée en fonction de la charge supportée par le pied de nivellement.

Limite de résistance de la tige

Le diamètre de la tige doit être sélectionné en fonction de la charge supportée par le pied de nivellement afin d'éviter que la tige cède.

Nivellement horizontal

La machine doit être nivelée à l'horizontale.

Charge régulière

Si la répartition du poids de la machine est irrégulière, les pieds doivent être placés en fonction de la répartition du poids.

Répartition de la charge

Afin d'éviter la surcharge de la machine, les pieds de nivellement doivent être ajustés avec le même couple.

Sol en pente

Pour une installation correcte, la pente maximale du sol ne doit pas excéder les spécifications du pied de nivellement.

Éclairage UV utilisé pour exposer les bactéries

• LE PIED DE NIVELLEMENT HYGIÉNIQUE CERTIFIÉ EST PROPRE

• LA TIGE DU PIED DE NIVELLEMENT ENTIÈREMENT FILETÉ EST CONTAMINÉE PAR DES BACTÉRIES

• ENTIÈREMENT FILETÉ COMPARÉ À HYGIÉNIQUE - IL FAUT 28 % DE RESSOURCES SUPPLÉMENTAIRES POUR ATTEINDRE LE MÊME NIVEAU DE PROPRETÉ SUR UN PIED ENTIÈREMENT FILETÉ

• LES RESSOURCES PEUVENT COMPRENDRE LE TEMPS, L'EAU, L'ARGENT, LES DÉTERGENTS, ETC.

ÉCONOMIE ESTIMÉE 28 %

Spécifications techniques Instructions de nettoyage

Les ressources nécessaires pour nettoyer les pieds de nivellement de NGI dépendent largement de la conception du pied de nivellement et de l'environnement dans lequel le pied de nivellement est utilisé.

Il est possible d'utiliser tous les détergents connus pour nettoyer les pieds de nivellement tant qu'on respecte les instructions données par le fournisseur.

NETTOYAGE DU GROUPE DE PRODUITS

CLINIQUEMENT PROPRE

HYGIÉNIQUEMENT PROPRE NORMALEMENT PROPRE

ENTIÈREMENT FILETÉ

CERTIFIÉ HYGIÉNIQUE

CLINIQUEMENT PROPRE NORMALEMENT PROPRE

FAIBLE MOYEN

RESSOURCES (TEMPS, EAU, DÉTERGENTS)

TEST DE LAVAGE

* PLAQUE DE RÉFÉRENCE

RESSOURCES (TEMPS, EAU, DÉTERGENTS)

* Plaque de référence = Plaque en acier inox, rugosité de surface inférieure à 0,8 Ra

Conditions de vente et de livraison Conditions de vente et de livraison

1.0 Champ d’application des conditions générales de vente

1.1 Les présentes conditions générales de vente s’appliquent à toutes les ofres, ventes et livraisons de produits NGI A/S (« NGI ») à l’acheteur (l’Acheteur), sauf indication contraire stipulée par écrit par NGI.

1.2 NGI et l’Acheteur n’auront pas conclu d’accord final et contraignant de vente tant que NGI n’aura pas émis une confirmation écrite de commande, ce qui constituera un accord final et contraignant.

2.0 Conditions de livraison

2.1 Les produits sont livrés par EX WORKS/ab fabrik depuis le site de production de NGI (Virkelyst 5, 9400 Nørresundby, Danemark). Les produits sont livrés dans l’emballage standard de NGI.

2.2 Si NGI et l’Acheteur ont convenu que NGI organisera le transport des produits vers l’Acheteur, NGI indiquera la date prévue de livraison dans la confirmation de commande applicable. Un tel transport sera aux frais et aux risques de l’Acheteur, sauf accord contraire exprès des parties par écrit.

2.3 Les dates de livraison indiquées sont simplement des estimations. NGI ne sera pas responsable en cas de retard.

3.0 Conditions de paiement

3.1 NGI ofre à l’Acheteur le nombre de jours de crédit spécifiés dans la facture correspondante. Cependant, NGI peut exiger une demande de paiement anticipé à tout moment si NGI estime que c’est approprié.

3.2 Si le paiement n’est pas efectué avant ou à la date d’échéance spécifiée dans la facture correspondante, NGI est autorisé à facturer des intérêts sur le montant dû à partir de la date d’échéance à un taux de 2 % par mois commencé.

3.3 Les produits restent la propriété de NGI jusqu’à ce qu’ils aient été payés intégralement.

4.0 Défauts et Responsabilité

4.1 NGI est tenue de réparer ou de remplacer, selon son choix, les produits défectueux selon les termes énoncés aux clauses 4.2 à 4.9 ci-dessous.

4.2 L’acheteur se plaindra par écrit à NGI d’un défaut immédiatement après que ce défaut a été ou aurait dû avoir été découvert et, en tout état de cause, dans un délai d’un an suivant la livraison. La plainte décrira le défaut présumé de façon raisonnablement détaillée.

Si l’Acheteur n’émet pas de réclamation conformément aux dispositions susmentionnées, l’Acheteur perd son droit d’émettre une réclamation contre NGI en cas de produits défectueux. Si un produit a été utilisé plus intensivement que prévu ou supposé, la période de réclamation sera réduite proportionnellement.

4.3 La réparation ou le remplacement des produits ou pièces n’étend pas la période maximale de réclamations d’un an stipulée dans la clause 4.2

4.4 Si NGI décide de réparer un produit défectueux, la réparation aura lieu sur site. Si NGI décide de remplacer un produit défectueux, le remplacement sera efectué par NGI, qui enverra un produit non défectueux à l’Acheteur. La réparation ou le remplacement sera efectué par NGI dans un délai raisonnable après que NGI ait reçu une plainte conformément à la clause 4.2, et en tout état de cause dans les 4 semaines à compter de la réception de ladite réclamation,

4.5 NGI peut exiger que les produits (supposés) défectueux soient retournés à NGI aux frais et risques de l’Acheteur. Les produits retournés deviendront la propriété de NGI si remplacés. Si l’Acheteur se plaint d’un produit déterminé ultérieurement par NGI comme étant non défectueux, NGI pourra réclamer une indemnisation pour son temps, son travail, ses coûts, etc. conformément à ses termes, tarifs et prix applicables de temps à autre.

4.6 Si NGI ne remplit pas ses obligations au titre de la clause 4.4, l’Acheteur aura le droit de renvoyer le produit défectueux à NGI, aux frais et aux risques de l’Acheteur, pour se faire intégralement rembourser le prix d’achat.

4.7 NGI ne sera pas responsable des défauts causés par des matériaux fournis par l’Acheteur, par des constructions ou spécifications prescrites ou spécifiées par l’Acheteur, par un entretien inadéquat, par des modifications apportées aux produits livrés sans le consentement écrit préalable de NGI, par des réparations inappropriées ou par l’utilisation incorrecte des produits, ou par un travail préparatoire défaillant par l’Acheteur. La responsabilité de NGI ne comprend que les défauts qui apparaissent dans les conditions de travail présumées par NGI. L’usure et la dépréciation normale du produit ne doivent pas être considérés comme un défaut.

4.8 La responsabilité de NGI en vertu du présent Contrat sera limitée à la valeur facturée pour le produit défectueux ayant donné lieu à la réclamation. En outre, NGI ne sera pas responsable des pertes indirectes, y compris de toute perte d’exploitation, de manque à gagner ou d’autres dommages consécutifs au défaut La limitation de la responsabilité de NGI ne s’applique pas en cas de faute intentionnelle prouvée ou de grave négligence de la part de NGI.

4.9 NGI sera responsable uniquement dans la mesure décrite ci-dessus dans la présente clause 4. Les droits et recours de l’Acheteur énoncés dans la présente clause 4 sont exhaustifs et excluent tous les autres recours et réclamations en vertu de la loi ou autrement.

5.0 Responsabilité du fabricant

5.1 NGI sera responsable des réclamations de responsabilité des produits uniquement dans la mesure requise par les dispositions de la loi sur la responsabilité du fabricant. NGI ne sera pas responsable des dommages subis par les biens commerciaux. En outre, NGI ne sera pas responsable des pertes indirectes, y compris de toute perte d’exploitation, de manque à gagner ou d’autres dommages consécutifs au défaut. Si un tiers soulève une réclamation contre l’Acheteur pour la responsabilité du produit, l’Acheteur devra immédiatement en notifier NGI par écrit.

6.0 Choix de la juridiction et de la loi applicable

6.1 Tout litige entre les Parties découlant de ou en relation avec les ventes de produits de NGI à l’Acheteur sera régi par le droit matériel danois (et la CVIM ne sera pas applicable), et les litiges seront portés devant le tribunal maritime et commercial (Søog Handelsretten) de Copenhague, au Danemark. Si ce tribunal déclare qu’il n’est pas compétent, tout litige devra être porté devant le tribunal d’instance de Copenhague (Københavns Byret), au Danemark

Date de publication : 1er avril 2020

Toutes les informations contenues dans ce catalogue de produits peuvent être modifiées sans préavis.

Unité CIP hygiénique

Un plus sûr et plus nettoyage efficace de votre équipement? - essayez notre unité CIP!

La nouvelle unité CIP hygiénique facile à installer est une solution simple et efficace. Les buses sont placées sur les deux rampes de pulvérisation. L’objectif est d’éliminer efficacement les résidus organiques accumulés des deux côtés d’un processus et d’une bande transporteuse.

L’unité CIP peut être facilement installée sans avoir recours à des modifications complexes d’ingénierie et du cadre du transporteur. L’appareil est très efficace, conçu de manière hygiénique et rend le nettoyage plus respectueux de l’environnement.

The installation of the new CIP unit minimizes the operator’s manual cleaning and contributes to reduce the resource utilization such as water, labor and detergents.

Voir plus sur www.ngi-global.com

• Réduisez votre temps de nettoyage et votre travail manuel et augmentez votre temps de production

• Réduisez votre consommation d’eau, de produits chimiques et d’énergie

• Minimisez l’usure des surfaces de la bande transporteuse en évitant le nettoyage manuel

• Peu de maintenance et d’entretien requis

• Conception hygiénique de pointe. Inspiré des directives de conception EHEDG et 3-A

Regardez l’unité CIP en action en ligne
