Praktischer Leitfaden zum Farben

Eine der wichtigsten Eigenschaften eines Labels ist die Farbe des Artworks. Das Auswerten von Farben in einem Artwork ist nicht einfach, ebenso wenig wie das Bestimmen der oberen und unteren Grenzen für die Farbabweichung. MCC hat dieses Dokument entwickelt, um die Auswertung von Farben zu vereinfachen.

1. Farb- und Farbwahrnehmung Eine Farbe ist eine Kombination von Wellenlängen, die von einem Objekt reflektiert werden, wenn ‘weißes Licht’ darauf fällt. Die Präsenz von Licht ist notwendig, um Farbe zu unterscheiden. Die wahrgenommene Farbe hängt von 3 Faktoren ab. Die Lichtquelle, das Objekt und das wahrnehmende Auge. Wenn sich einer dieser Faktoren ändert, ändert sich die Farbwahrnehmung.

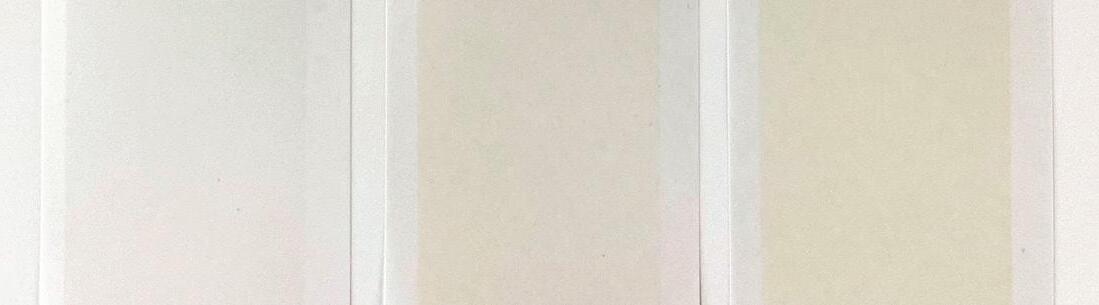

Die Lichtquelle ist sehr wichtig in der Farbbeobachtung. Die Farbe eines Objekts unterscheidet sich, wenn es an einem sonnigen Tag dem Tageslicht ausgesetzt wird (helle und kräftige Farben) oder wenn es in einem Bürobereich betrachtet wird (Grau erhält einen rosa Farbton). Weißes Licht eines neutralen Spektrums bietet die beste Farbstabilität beim Vergleichen von Farben, so dass die Farbbewertung am besten mit D50-Licht durchgeführt wird. (Farbtemperatur von 5000° Kelvin) Die Farbe unseres bedruckten Etiketts, das Objekt, wird von der Art des verwendeten Substrat beeinflusst. Da unsere Tinte als Farbfilter auf das reflektierte Licht auf dem Substrat wirkt, kann die Substrat-Qualität die Stärke der Farbe beeinflussen, und - im Falle eines Barrieresubstrat- der Farbton der Farbe.

Das menschliche Auge enthält Stäbchenzellen und Zapfenzellen. Stäbe erkennen Helligkeit (Schwarz / Weiß), während Zapfen für die Wahrnehmung von Farbe verantwortlich sind. Da sich die Zapfenzellen in der Mitte des Auges befinden, wird Farbe am besten wahrgenommen, wenn man direkt auf das Objekt blickt.

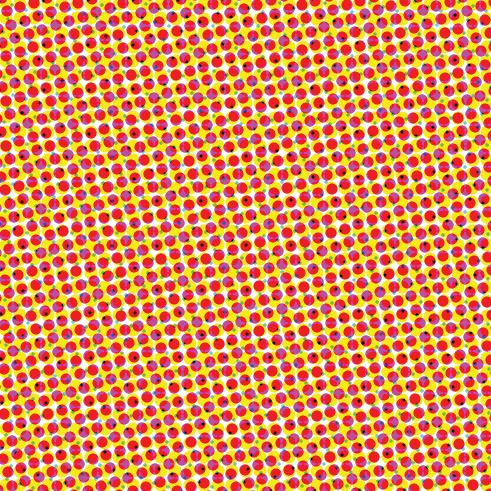

2. Kreation von Farbe auf einem Etikett Eine bestimmte Farbe, die auf einer Druckmaschine erzeugt wird, kann durch die proportionale Kombination von CMYK (Cyan, Magenta, Gelb und Schwarz) oder die Verwendung einer monochromen Farbe.

Pantone

2

CMYK

GLOBAL IML

Praktischer Leitfaden zum Farben

3. Farbdefinition Um eine Farbe zu definieren, werden Lab-Werte verwendet.

Jede Farbe hat ihren eigenen Lab-Wert. Dies ist die mathematische Darstellung der Farbe.

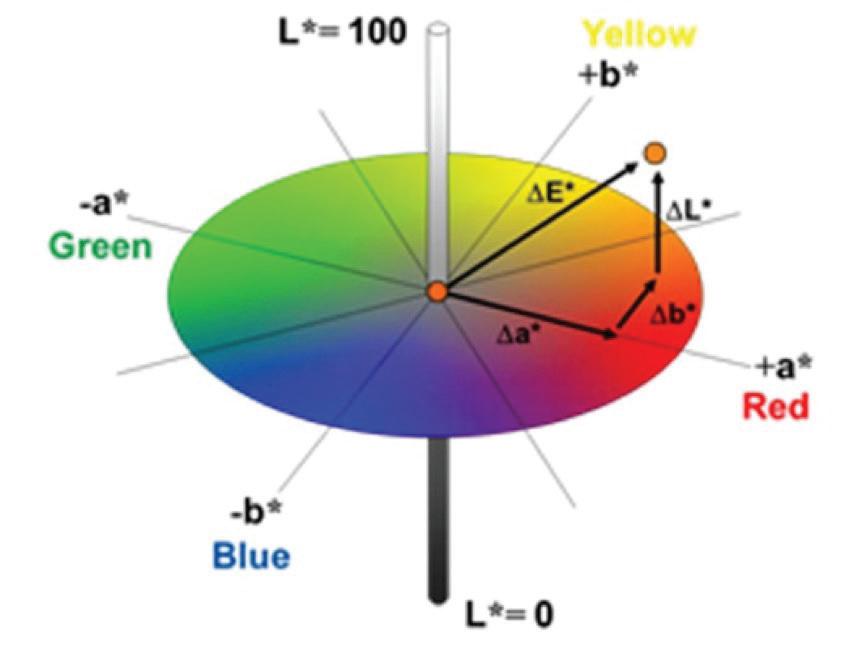

L-Wert: die Helligkeit L*0: schwarz L*+100: weiß a- und b-Wert: Definiert Farbton und Sättigung a: grün bis rot b: blau bis gelb

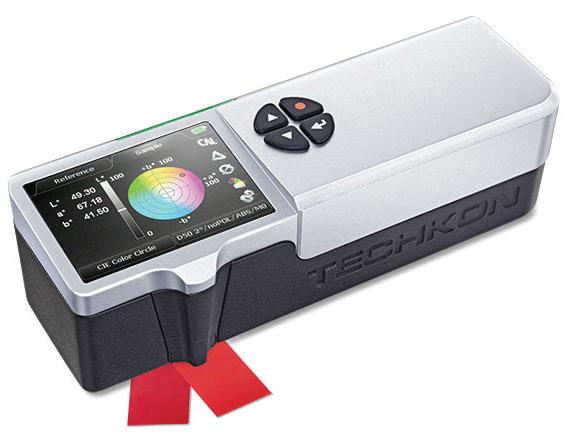

4. Farbmessung Die Messung einer Farbe wird mit einem Spektrophotometer durchgeführt.

Das Ergebnis gibt Werte für die 3 Achsen an: L, a & b.

Der gemessene Labvalue ermöglicht die Definition von Farben.

Beispiel: Die Messung von p.485: L: 49.30 a: 67.18 b: 41.50 Die Messung erfolgt mit D50 Licht unter einem Winkel von 2°, ohne Polarisation, M0.

Obwohl eine Wellenlänge eine physikalisch messbare Eigenschaft ist, ist die Farbwahrnehmung eine subjektive Angelegenheit.

Achtung: Bei der Farbmessung sollte der Hintergrund neutralweiß sein. Aufgrund die mögliche Transparenz des verwendeten Substrat kann der Hintergrund den erhaltenen Wert beeinflussen. Bei der Farbmessung empfehlen wir Chromolux 280g Papier oder eine weiße Oberfläche (als Hintergrund).

3

GLOBAL IML

Praktischer Leitfaden zum Farben

5. Farbabweichung Farbabweichung, quantifiziert in einem “Delta (Δ) E-Wert”, ist die Differenz zwischen den Lab-Werten der Ziel und der gedruckten Farbe. Es gibt verschiedene Möglichkeiten, ΔE-Werte auszudrücken. Es gibt den Standard ΔE CIE Lab Wert, ΔE CMC Wert, ΔE CIE94-Wert und ΔE 2000-Wert. MCC verwendet den ΔE 2000-Wert zur Quantifizierung von Farbunterschieden, da dies die am nächsten vom menschlichen Auge wahrgenommene Differenz zwischen Farben ist.

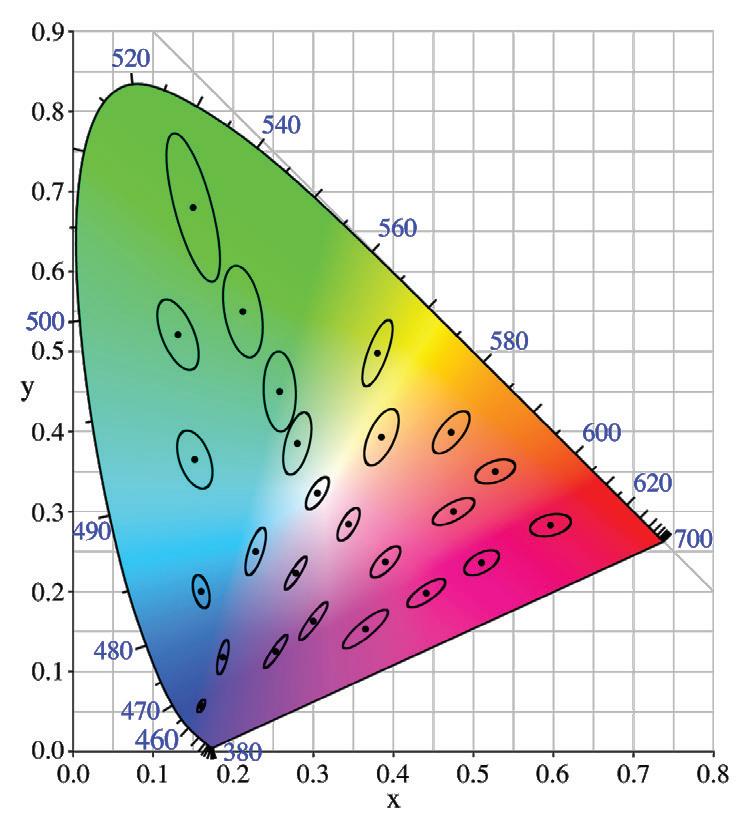

Um einen Farbwert zu visualisieren, wird eine bestimmte Zielfarbe als schwarzer Punkt im Farbraum in der Abbildung unten angezeigt. Das Oval um den Punkt enthält alle möglichen Farben innerhalb einer bestimmten Abweichung, ΔE2000, von der Zielfarbe, ohne die Intensität zu berücksichtigen. Bei verschiedenen Farbzielen im Farbraum variieren die Bereiche um das Farbziel herum mit der gleichen ΔE 2000-Abweichung des Farbraums. Wenn Sie die Helligkeit hinzufügen, wird der Kreis zu einem 3-dimensionalen Oval um die Zielfarbe, die alle möglichen Farben innerhalb einer bestimmten Abweichung von der Zielfarbe enthält.

Im Allgemeinen wird eine Abweichung von ΔE 2000 = 2,8 in IML-Anwendungen als akzeptierte Toleranz definiert.

Die Quantifizierung der Farbdifferenz in ΔE 2000 hat ebenfalls ihre Grenzen. Die Quantifizierung der Farbdifferenz basiert sich immer auf 2 Lab-Werten. Sie wurden absichtlich verwendet, um dem Drucker in seinen Aktionen zu helfen, näher an das Farbziel zu kommen.

• ΔL*: Abweichung der Helligkeit (weiß / schwarz) -> + oder – in der Dichte der Tinte, unter Berücksichtigung der Lichtfarben. Sie können aufgrund des Einflusses der verwendeten Substrat zu Abweichungen führen • Δa*: Abweichung in Grün / Rot Ton -> Anpassung der Dichte von Grün / Rot-Komponenten des Artworks • Δb*: Abweichung in Gelb / Blauton -> Anpassung der Dichte der Gelb / Blau-Komponenten des Artworks Später hat sich dieser Wert zu einer Quantifizierung der Farbe entwickelt, die während der Qualitätskontrolle verwendet wird.

Ein wichtiger Aufmerksamkeitspunkt ist die Inter-Instrument-Abweichung. Dies ist die Abweichung des ΔEWertes derselben Farbe, gemessen mit demselben Messgerät, ein anderes Messgerät derselben Marke und eine Messgerät von einer anderen Marke.

Auch die Bedingungen der Messung, der Hintergrund, wo die Messung durchgeführt wird und die Messung an Etiketten oder auf eingespritzte, fertige Verpackungen führen zu unterschiedlichen ΔE-Werten derselben Farbe.

6. Messung von Abweichungen von Artwork gedruckt in CMYK Die Bestimmung der Farbabweichung für Grafiken, die in CMYK gedruckt wurden, hängt davon ab, wie die Farbe erstellt wurde: • Für voll bedruckte Bereiche: ΔE 2000 kann mit geringerer Genauigkeit gemessen werden, daher gilt ein ΔE von 5 • Für einen CMYK-Bildschirm ohne Gradientenänderung: ΔE 2000 kann mit geringerer Genauigkeit gemessen werden, daher gilt ein ΔE von 5 • Für einen CMYK-Bildschirm mit Gradientenänderung: ΔE 2000 kann nicht gemessen werden • In einem Bild: ΔE 2000 kann nicht gemessen werden

4

GLOBAL IML

Praktischer Leitfaden zum Farben

Farbunterschiede in einem Bild oder Farbverläufe werden von Fall zu Fall evaluiert. Sie sind abhängig vom Substratmaterial und der Komplexität des Artworks.

+

+

+

= 7. Messung der Abweichungen von Artwork gedruckt in Pantone-Farben Das Bestimmen einer Farbabweichung für Grafiken, die Pantone-Farben enthalten, hängt davon ab, wie die Farbe erstellt wurde: • Für voll bedruckte Bereiche: ΔE 2000 kann gemessen werden • Für einen Bildschirm mit Pantone-Farbe ohne Gradientenänderung: ΔE 2000 kann mit geringerer Genauigkeit gemessen werden • Für einen Bildschirm mit Pantone-Farbe mit Farbverlaufsänderung: ΔE 2000 kann mit aktiviertem Farbblock auf dem gedruckten Referenzblatt der Bestellung gemessen werden, nicht auf dem Etikett selbst • In einem Bild: ΔE 2000 kann nicht gemessen werden • Vergilbende Tinten und Pastellfarben: ΔE 2000 kann aufgrund des hohen Anteils an transparenter Tinte in der Tintenrezeptur nicht gemessen werden

Schwankungen im Vergilbungseffekt aufgrund von Zeit- und Temperaturschwankungen der gleichen Schicht transparenter Tinte.

• Metallic-Tinten: ΔE 2000 kann aufgrund des Streueffekts an den Messgeräten nicht gemessen werden • Druckfarben auf metallischem Untergrund: ΔE 2000 kann wegen des Streueffekts auf dem Messgerät nicht gemessen werden, ΔE 2000 kann mit dem Farbblock auf dem gedruckten Referenzblatt des Auftrags gemessen werden • (UV) deckendes Weiß: ΔE 2000 kann nicht gemessen werden. Dies wird in der Dichte gemessen, indem das Etikett auf eine schwarze Oberfläche gelegt wird Farbabweichungen in einem Bild werden von Fall zu Fall bewertet. Sie sind abhängig vom Substratmaterial und der Komplexität des Artworks.

Ein Artwork kann auch mit einer Kombination aus CMYK- und Pantone-Farben erstellt werden.

5

GLOBAL IML

Praktischer Leitfaden für Farben

8. Einflüsse des Druckprozesses auf Farben Der Ursprung von Farbabweichungen kann mehrere Ursachen haben: • Farbabweichungen im Grundmaterial • Farbabweichungen in der verwendeten Farbcharge • Prozessabweichungen während des Druckprozesses • Kleine Abweichungen in der Dichte der verschiedenen CMYK-Farben • Drucken von Artwork in der Gruppe mit Kompromissen in den Farben zwischen 2 Artworks • Und wichtig für Trägermaterialien auf Polypropylenbasis, die Verschiebung im Register aufgrund von kleinen Verformungen des Polypropylens während des Druckprozesses

9. Eine Farbe evaluieren Bisher haben wir erklärt, was möglich ist, um objektive Werte für Farben oder Abweichungen zwischen ihnen zu bestimmen. Menschen interpretieren die Farben jedoch auf eine subjektive Weise. Das menschliche Auge nimmt unterschiedliche Farbbereiche mit unterschiedlicher Empfindlichkeit wahr.

Dies bedeutet, dass die gleiche Abweichung ΔE in einem Farbbereich sichtbarer ist als eine Abweichung in einem anderen Farbbereich. Abweichungen in dunkelblauen und dunkelgrünen Farben sind zum Beispiel für das menschliche Auge im Vergleich zu den gleichen Abweichungen in hellen, gelben Farben besser sichtbar. Obwohl ΔE 2000 die Eigenschaften des menschlichen Auges berücksichtigt, gibt es immer noch Unterschiede in der Wahrnehmung der Farbdifferenz mit dem gleichen ΔE 2000 -Wert für einige gesättigte Farben.

Wenn wir zwei Farben nebeneinander platzieren, beeinflussen sich beide gegenseitig. Wenn wir dann die Interferenz aller Farben innerhalb eines einzigen Artworks zur Interpretation einer Farbe hinzufügen, steigt der Schwierigkeitsgrad sehr schnell an.

Zusammenfassend ist die Bewertung von Farben äußerst komplex. Farbabweichungen können nicht immer durch eine einfache Messung mit einer oberen und unteren Grenze verifiziert werden. Die Überprüfung der Abweichungen hängt von der Farbe selbst, der Komplexität des Artworks und wie wir als Menschen Farbe wahrnehmen ab.
