VIII
Laboratorio de Arquitectura XIII
I S 2021
Profesores
Arq. Andrea Ávila
Arq. José Pablo Bulgarelli
Melany Bolaños Bonilla
2017116048
Stephanny Dittel
2017079499
Kevin Hernández
2016094907

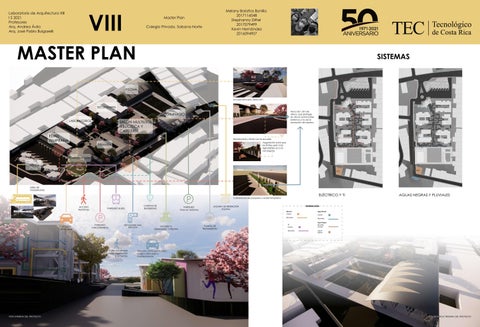

Master Plan
Colegio Privado, Sabana Norte
MASTER PLAN
SISTEMAS ACOMETIDA
ACOMETIDA
Piscina Acceso principal, Dirección
SECUNDARIA
Planta
Muro de 1.5m de altura, que protege en de los automoviles externos y no da la sensación de barrera
Gimnasio LABORATORIOS
EDAD TEMPRANA
Transformador
Salón multiusos
Biblioteca y Cafetería
ESPECIES ESPECIES
Servidumbre y límite con la escuela Vegetación para que los límites sean más agradables ya a la vez seguros
PRIMARIA
Abajo
Abajo
ADMINISTRACIÓN Comercial Planta de tratamiento
Planta de tratamiento
Laguna de retención
ÁREA DE FOODTRUCKS
ELÉCTRICO Y TI
Colindancia de parqueos y edad temprana ACCESO PEATONAL
CASETAS DE SEGURIDAD
PARQUEO BUSES
PARQUEO
Para los visitantes
LAGUNA DE RETENCIÓN PLUVIAL
SIMBOLOGÍA Eléctrico Cuartos Recorridos
ACCESO VEHICULAR
PARQUEO FUNCIONARIOS
Agua Pluvial Cuartos Recorridos Aguas Negras
SERVIDUMBRE PARA SERVICIOS
Calle con amplia acera, vegetación e ilumación
VISTA INTERNA DEL PROYECTO
AGUAS NEGRAS Y PLUVIALES
ACCESO A GIMANASIO Y PISCINA
PLANTA DE TRATAMIENTO
TI Cuartos Recorridos
Recorrido principal Caja de
registro
Servicios como gas licuado, carga y descarga y mantenimiento
COLINDANCIA TRASERA DEL PROYECTO
