PORTAFOLIO EDIFICACIÓN URP

ÁREA ACADÉMICA TECNOLOGÍA DE LA CONSTRUCCIÓN DOCENTE: MANUEL ALEGRE CARVAJAL

FACULTAD DE ARQUITECTURA Y URBANISMO

PORTAFOLIO CARRERA DE ARQUITECTURA SEMESTRE ACADÉMICO 2021-1

ALUMNO: CABANILLAS MOSTACERO MARLON PIERRE CÓDIGO: 201920146

Í N D I C E

01

02

SUELO Y CIMENTACIÓN

CONCRETO

●

EDIFICIO

……………………. 1

●

SUELO

……………………. 2

●

CIMENTACIÓN

……………………. 2

●

CONCLUSIÓN

●

PLANTA - CORTES - ELEVACIONES DE MÓDULOS

●

PLANTA - CORTES - ELEVACIONES DE UN MÓDULO

……………………. 4

●

DETALLE CONSTRUCTIVO DEL CORTE DEL MÓDULO

……………………. 5

●

DETALLE CONSTRUCTIVO DE LA PLANTA DEL MÓDULO

●

IMÁGENES DE LA VIVIENDA

●

ORDEN CONSTRUCTIVO

……………………. 2 ……………………. 3

……………………. 6 ……………………. 6 ……………………. 7

03

04

ALBAÑILERÍA

MADERA Y METÁLICA

……………………. 8

●

ORDEN CONSTRUCTIVO DE ALBAÑILERÍA

●

PLANTA Y CORTES

……………………. 9

●

DETALLE A-A’-B

……………………. 10

●

DETALLE C-D

……………………. 11

●

PLANTA GENERAL

……………………. 12

●

CORTE GENERAL

……………………. 12

●

ORDEN CONSTRUCTIVO DE CIMENTACIÓN Y ALBAÑILERÍA

●

ORDEN CONSTRUCTIVO DE MADERA

●

CORTE DE ARQUITECTURA

……………………. 14

●

PLANTA DE ARQUITECTURA

……………………. 16

●

PLANTA DE MURO

……………………. 17

●

ORDEN DE PANELES Y BASTIDORES

●

PLANTA DE TECHO

……………………. 13

……………………. 17 ……………………. 18 ……………………. 19

●

CORTE GENERAL DE ESTRUCTURA METÁLICA

●

DETALLE GENERAL DEL PÓRTICO Y 3D

……………………. 19

●

DETALLE - UNIÓN PÓRTICO Y CERCHA

……………………. 19

●

DETALLE - UNIÓN DE COLUMNAS Y CIMENTACIÓN

……………………. 20

LOGRO DE APRENDIZAJE

ANÁLISIS DEL

SUELO Y CIMENTACIÓN

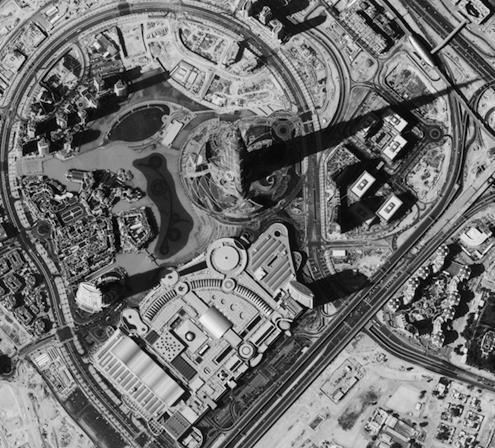

En la presente unidad 1 se realizó el análisis del edificio Burj Khalifa donde se clasificó los materiales que fueron implementados dentro del sistema constructivo del edificio, además del tipo suelo donde fue ubicado el Burj Khalifa. Asimismo como el estudio de la cimentación. Finalmente se dio una conclusión general del análisis.

Este trabajo fue realizado por el grupo 06 :

Durand Flores, Alexia Zarif Saldaña Bayona, Glasdeny Lita Yampara Huancco, Ana Cecilia Cabanillas Mostacero, Marlon Pierre

UNIDAD 01

UNIDAD 01 íNDICE 1

ALAS muros en concreto reforzado tabiques de hormigón con vigas de conexión.

Piso 163

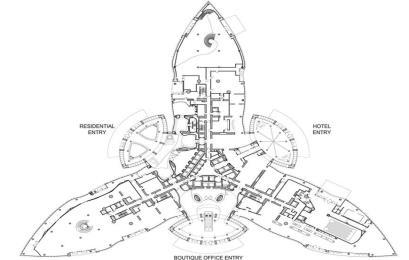

EDIFICIO Planta del piso 147-137

2

SUELO

3

CIMENTACIÓN

4

CONCLUSIÓN

RIGIDEZ

Piso 154

NÚCLEO CENTRAL HEXAGONAL

Planta del piso 137-114 Piso 123

828 m

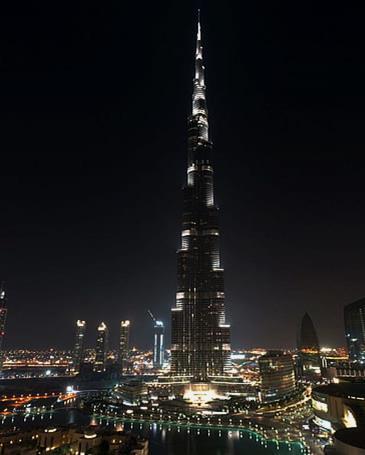

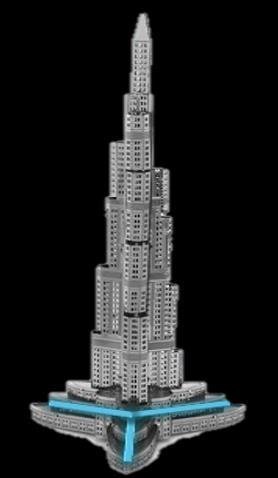

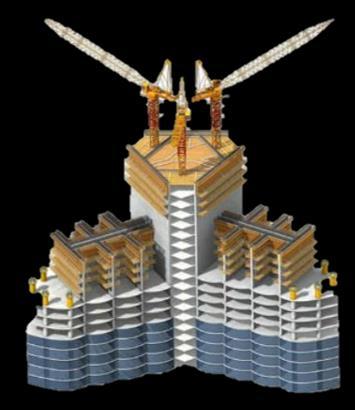

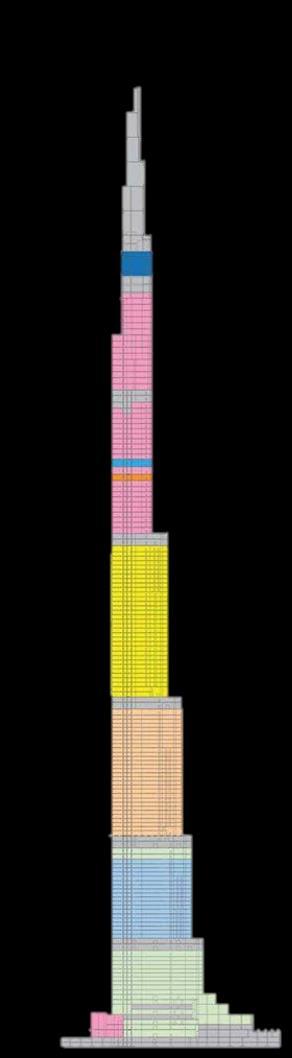

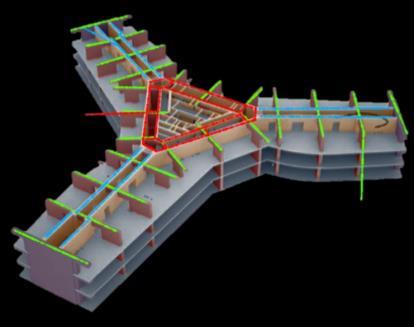

1. EDIFICIO

ESTRUCTURA

Aforo: 100,000 usuarios

Planta del piso 76-43

Piso 76

Muro del núcleo central

Área Techada: 344.000m2 Piso 43

CIRCULACIÓN VERTICAL

PARED TRANSVERSAL muros en concreto reforzado

Muro del núcleo del ala Columnas

OESTE

Losa

Piso 5 Planta Principal

SUR

ESTE FUERZAS DE EMPUJE

C.G

.

MATERIALES Platea 3.70 m

FUERZAS INTERNAS

194 pilotes 1.50 m diámetro 50 m de longitud carga máx: 3000 ton.

acero

hormigón armado

EJERCICIO 01

ASIGNACIONES Y TAREAS ASIGNADAS

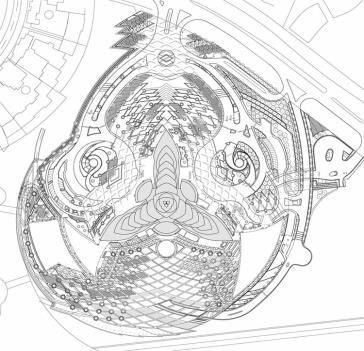

Estudio del edificio Burj Khalifa, tanto en su estructura, condiciones, cargas y fuerzas

1

UNIDAD 01 04. CONCLUSIÓN

02. SUELO ● ● ●

Tipo : suelo salino - corrosivo Estratos del suelo:

Arena limosa granular

-Subsuelo estratificado horizontalmente sumamente variable.

-Caracterizado por arenas limosas granulares -El nivel de agua se ubicaba a 2.5m por debajo del terreno natural

2.5m

Agua

Arena cementada Arenisca

●

Limo lita Conglomerado

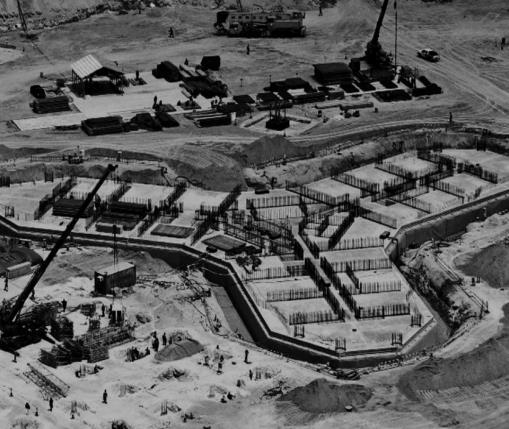

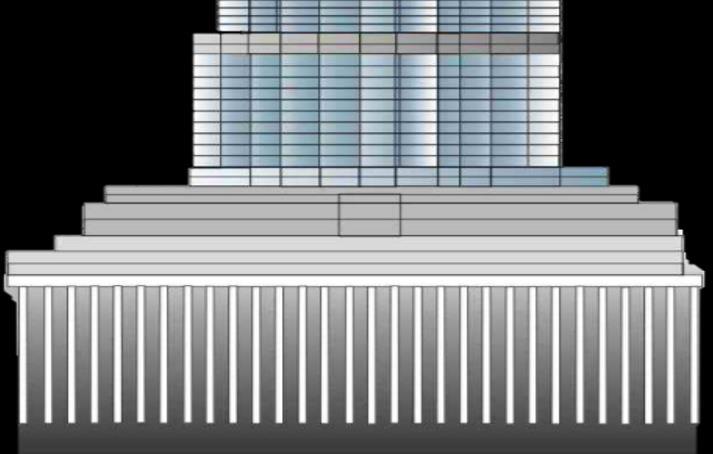

03. CIMENTACIÓN

● ● ● ●

Tipo de cimentación: Profunda Profundidad de cimentación: 50 m Espesor de la losa de cimentación: 3.7 m N° de pilotes: 194

●

PROCESO LOSA DE 3.7 M DE ESPESOR

●

1

50 M.

3

PILOTES DE HORMIGÓN ARMADO Distanciados a 3m cada uno, perforados de 1.5 M de diámetro

2

Para el proceso de construcción del edificio se utilizó como materiales al hormigón y acero; para ello se tuvo en cuenta los estudios estructurales y la capacidad de los suelo de Dubai, además el peso de estructura y la dirección de los vientos.

El proyecto analizado demostró ser la prueba de que la posibilidad de realizar una arquitectura grande y estable es posible a través de un correcto estudio del subsuelo del terreno, como en este caso donde se encontró que era sumamente variable y de potencial degradación, lo que motivó el actual diseño de su cimentación.

Además, se estudiaron a las diversas fuerzas externas con las que la estructura se encontraría en esta ciudad; debía ser resistente ante fenómenos y desastres como lo son los naturales: rayos, tormentas, terremotos, etc.

Se puede notar que esta edificación pudo presentar problemas en el diseño de los cimientos debido a su gran peso y tamaño, actúa como un brazo para los vientos de alta velocidad no afecte la estructura.

El sistema estructural del Burj Khalifa muestran que la altura ha generado un gran cambio en el sistema de rascacielos, ya que debido a un núcleo bien reforzado esta edificación es capaz de mantenerse fija al subsuelo.

4

EJERCICIO 02

ASIGNACIONES Y TAREAS ASIGNADAS

Analizar la mecánica del suelo de Burj Khalifa, además del tipo de cimentación que se empleó. Finalmente se da una conclusión de todo lo aprendido en clase sobre el tema de suelo y cimentación

2

LOGRO DE APRENDIZAJE

ESTUDIO DE

CONCRETO

En la presente unidad 2, se logró comprender y desarrollar el sistema constructivo de los elementos de una vivienda. Además se aplican las técnicas de construcción.Finalmente como resultado de este aprendizaje se refleja el empleo de dibujo técnico tanto en los detalles constructivos, cortes, y plantas. Como resultado de estas practicas sobre los procedimientos de construcción y unión del proyecto de Modulo vivienda en función al uso del concreto Este trabajo fue realizado por el grupo 06 :

Durand Flores, Alexia Zarif Saldaña Bayona, Glasdeny Lita Yampara Huancco, Ana Cecilia Cabanillas Mostacero, Marlon Pierre

UNIDAD 02

UNIDAD 02 1. PLANTAS, CORTES Y ELEVACIONES DE MÓDULOS

PROGRAMA

DIMENSIONES ●

MEDIDA DEL TERRENO 24m X 19.8m= 475.2m²

●

TOTAL DE MÓDULOS 10

●

MEDIDA DE 1 MÓDULO 5.55m X 6.66m=36.963m²

●

●

TOTAL DE USUARIOS 40 usuarios USUARIOS POR 1 MÓDULO 4 usuarios

ZONA PRIVADA ● ● ● ●

2 DORMITORIOS 1 BAÑO 1 SALA - COMEDOR 1 COCINA

ZONAS DE SERVICIO ● ●

2 LAVANDERÍAS 2 SSHH GENERALES

ZONA DE RECREACIÓN ●

1 PLAZA

ZONA DE CIRCULACIÓN ●

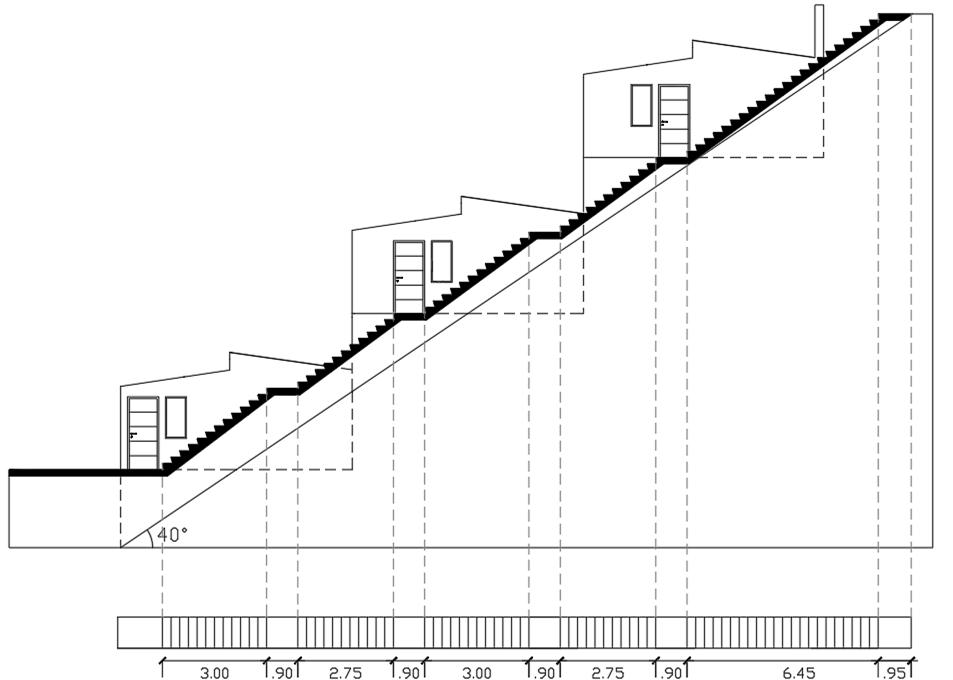

CORTE POR LA ESCALERA ESC 1/100

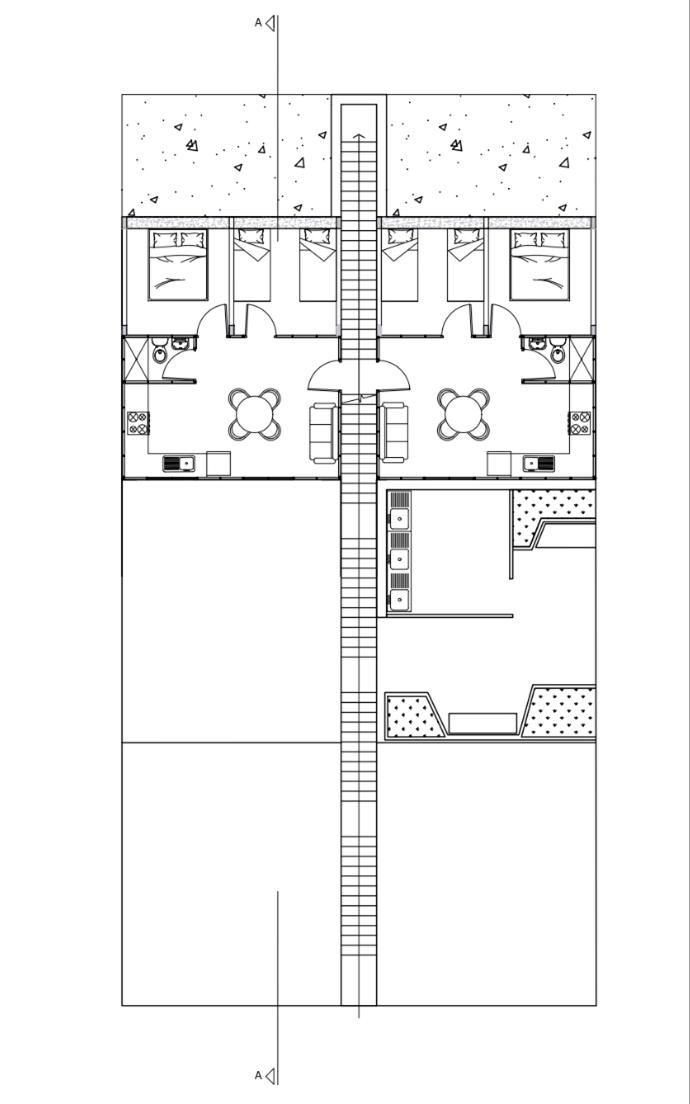

PLANTAS POR NIVELES

2 ESCALERAS

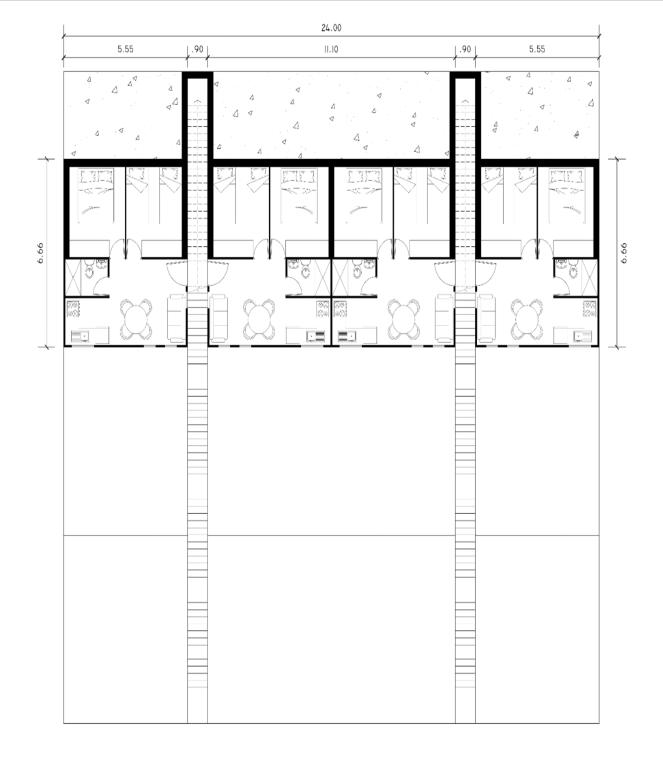

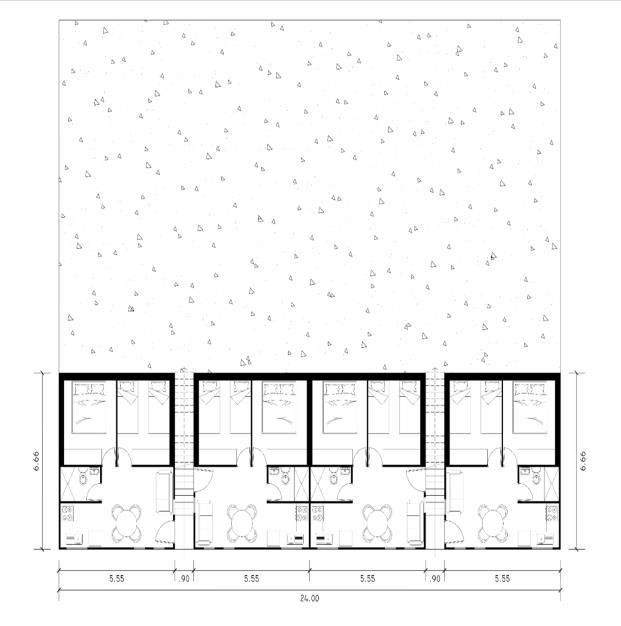

PLANTA PRIMER NIVEL ESC 1/100

CORTE POR LOS MÓDULOS ESC 1/100

PLANTA SEGUNDO NIVEL ESC 1/100

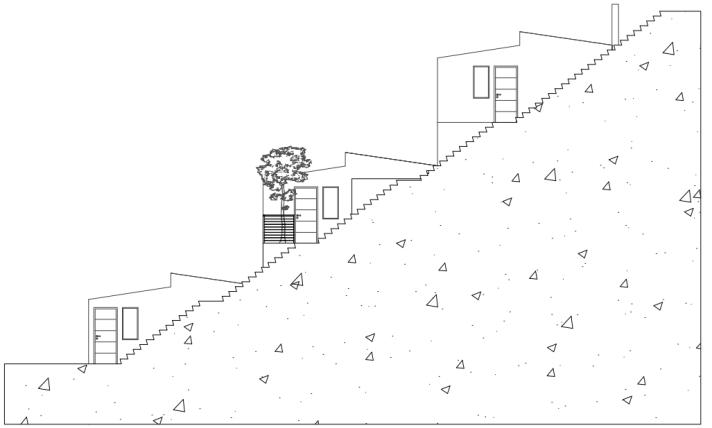

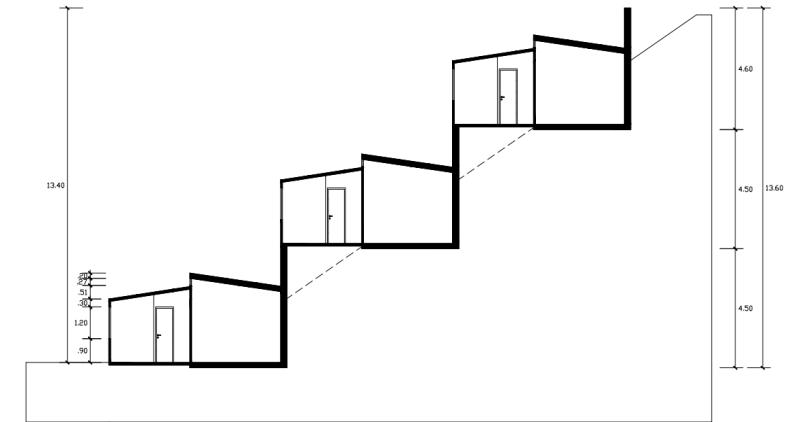

ELEVACIÓN LATERAL (CORTE POR EL TERRENO) ESC 1/100

PLANTA TERCER NIVEL ESC 1/100

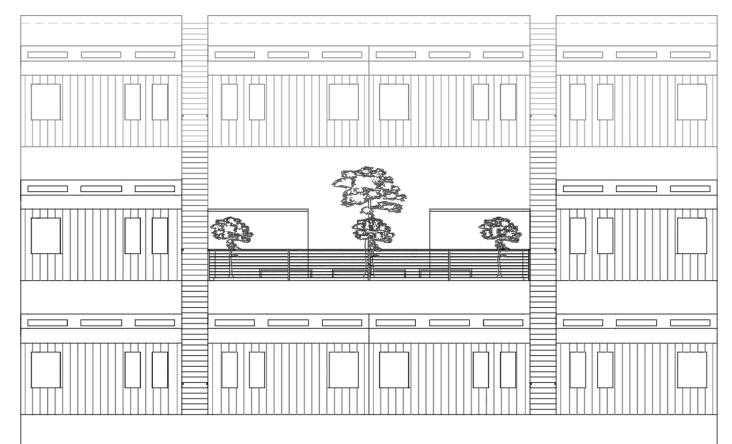

ELEVACIÓN FRONTAL ESC 1/100

EJERCICIO 03

ASIGNACIONES Y TAREAS ASIGNADAS

Mencionar las dimensiones y el programas arquitectónico de la vivienda. También representar las planta de los módulos por niveles . Proyectar el corte de escalera, el corte y elevaciones de los módulos en escala dimensional

3

UNIDAD 02 2. PLANTA, CORTES Y ELEVACIONES DE UN MÓDULO

B

COCINA

SS.HH

DORMITORIO

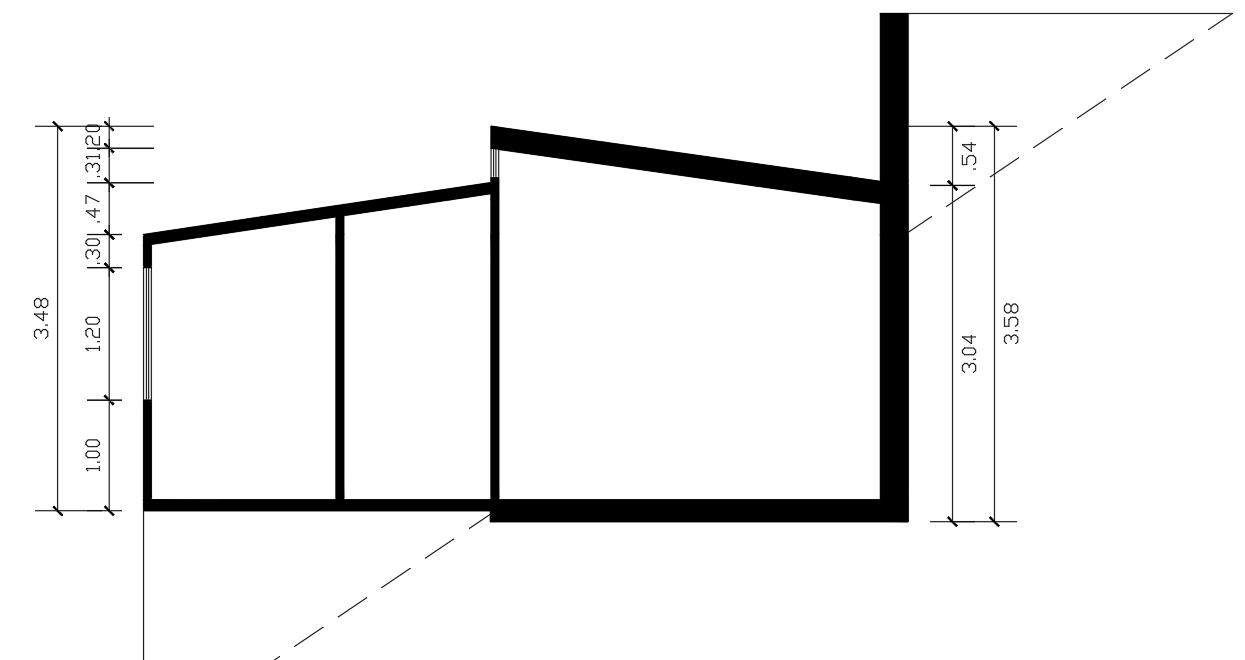

CORTE A-A’ ESC 1/100

A ’

COCINA

SALA

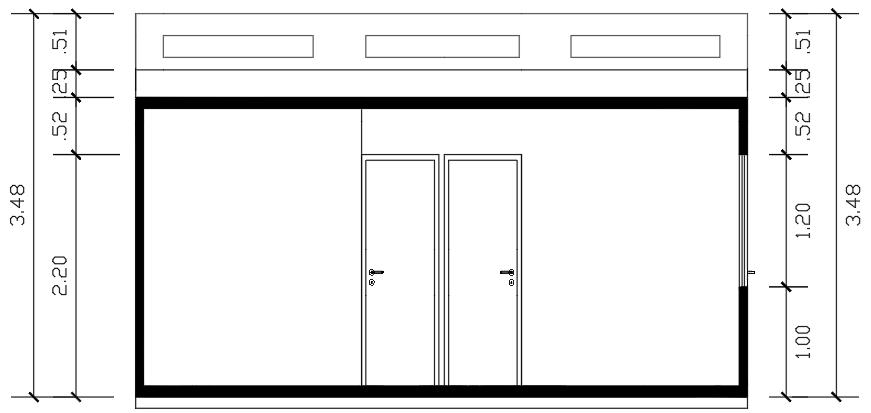

CORTE B-B’ ESC 1/100

A

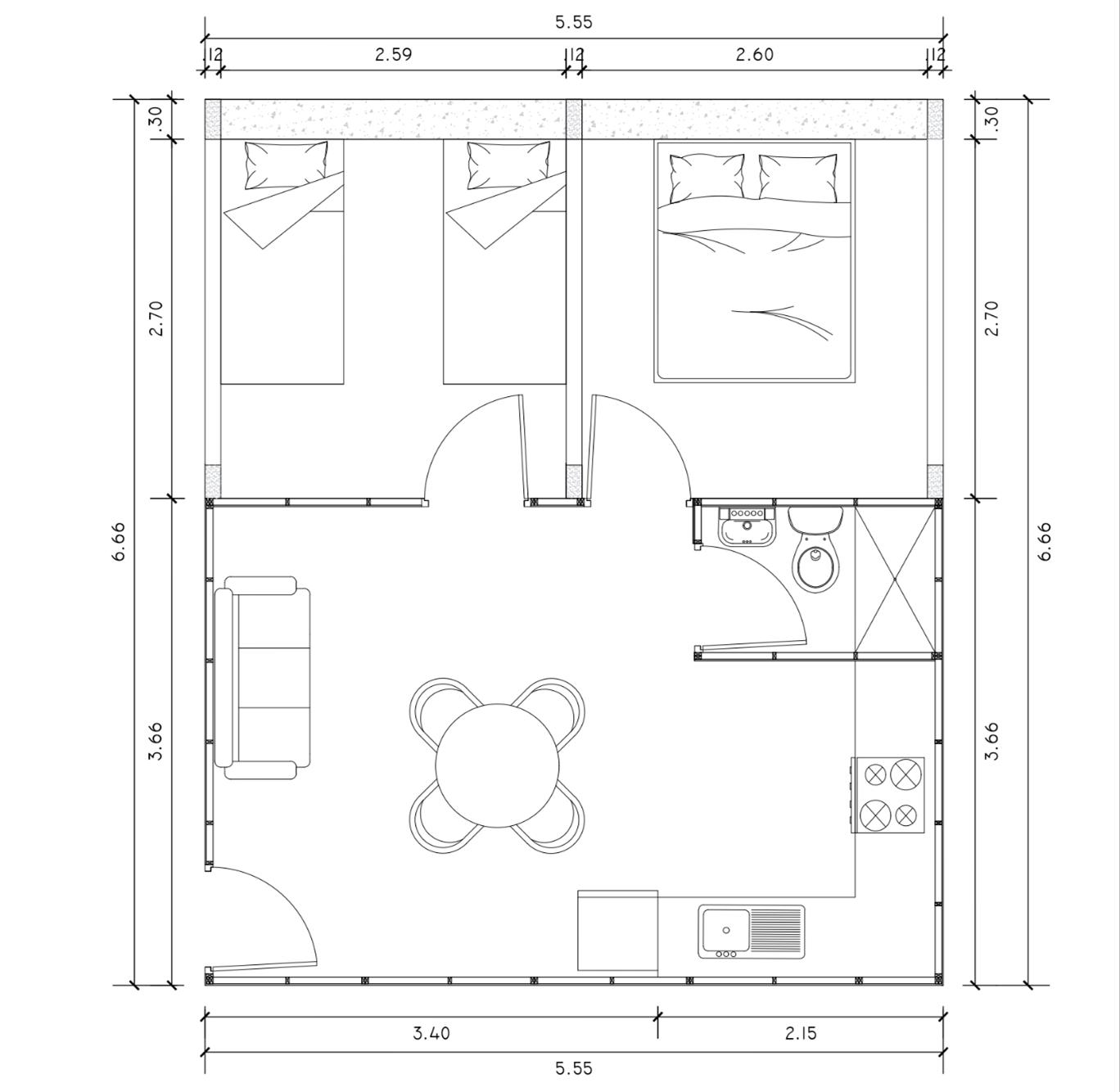

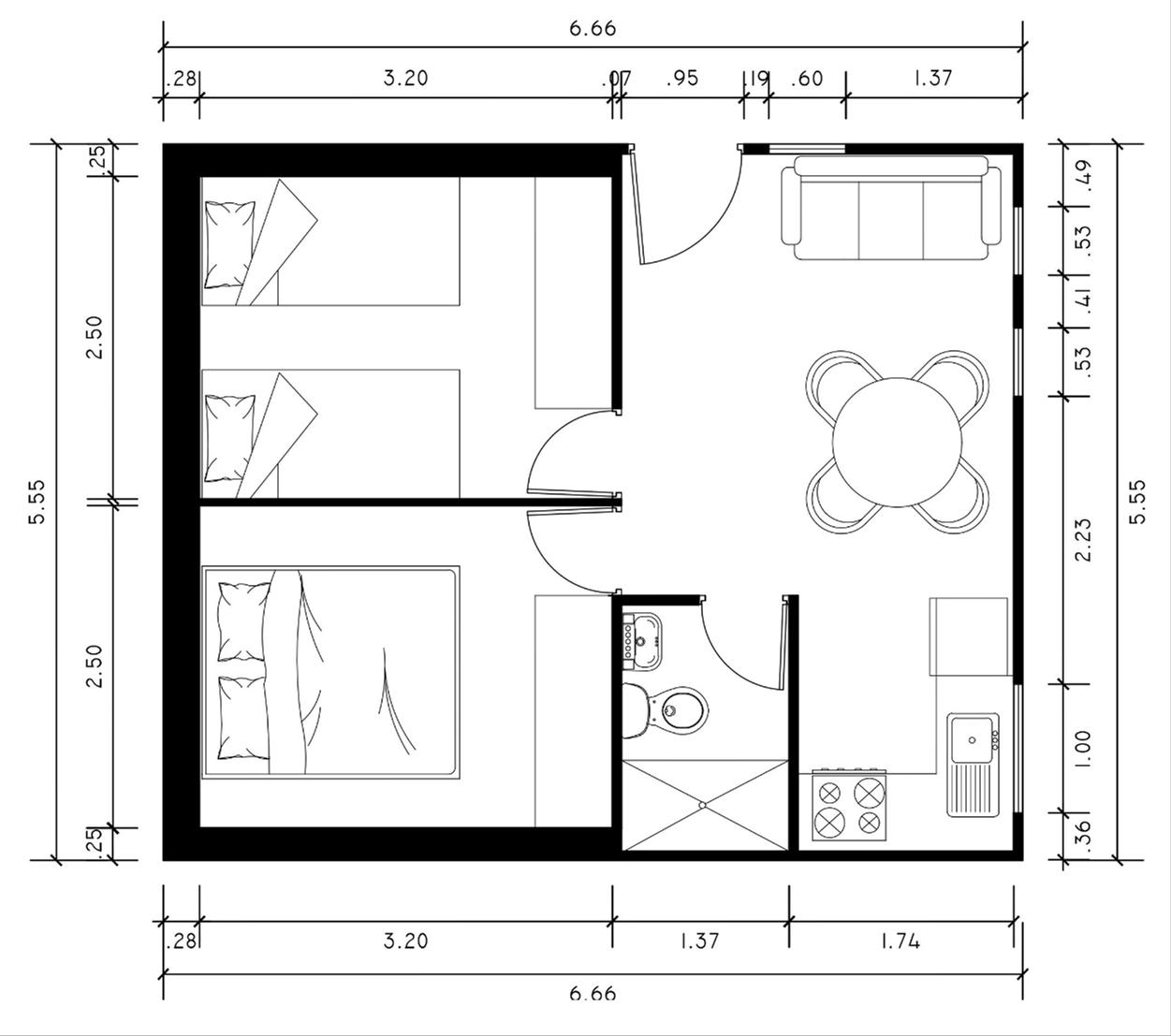

B’ PLANTA ESC 1/100

ASIGNACIONES Y TAREAS ASIGNADAS

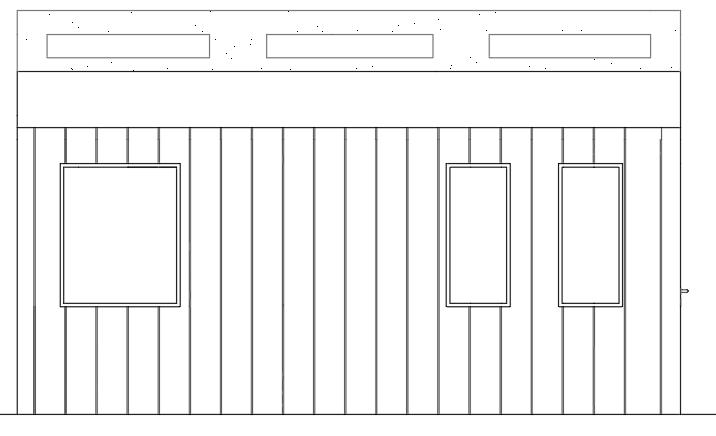

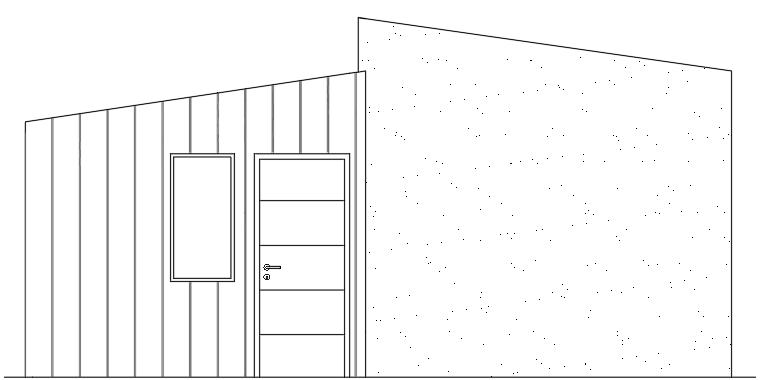

ELEVACIÓN LATERAL ESC 1/100

ELEVACIÓN FRONTAL ESC 1/100

EJERCICIO 04 Realizar la representación arquitectónica de la planta, corte y elevaciones de un módulo

4

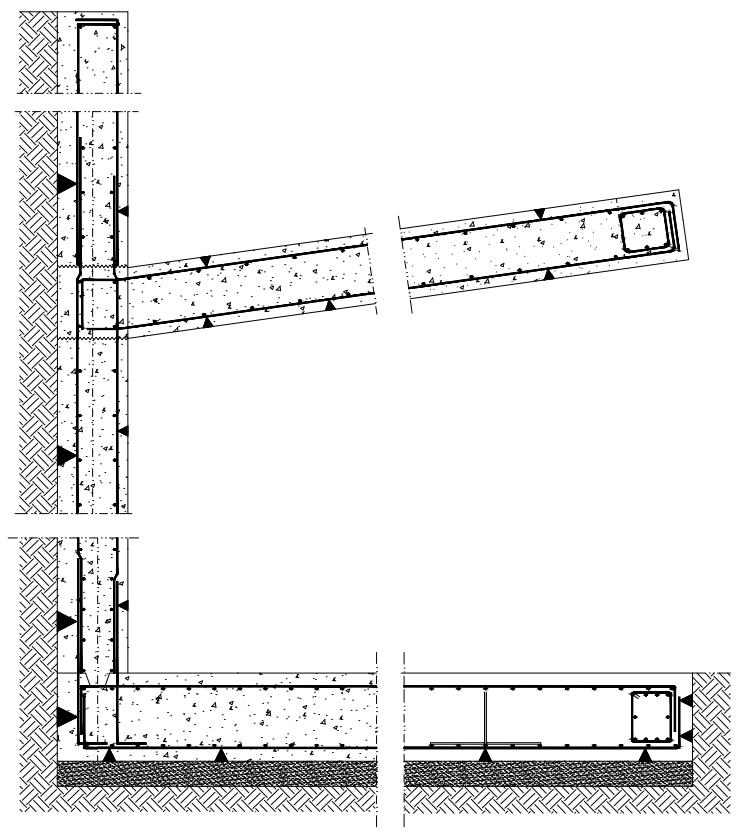

UNIDAD 02 3. DETALLE CONSTRUCTIVO DEL CORTE DEL MÓDULO

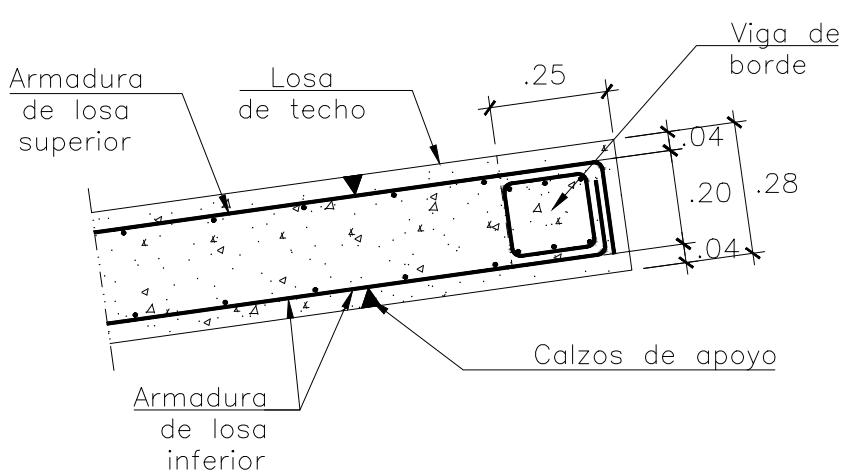

D5 DETALLE 1 DE BORDE DE LOSA DE TECHO ESC 1/100

D2

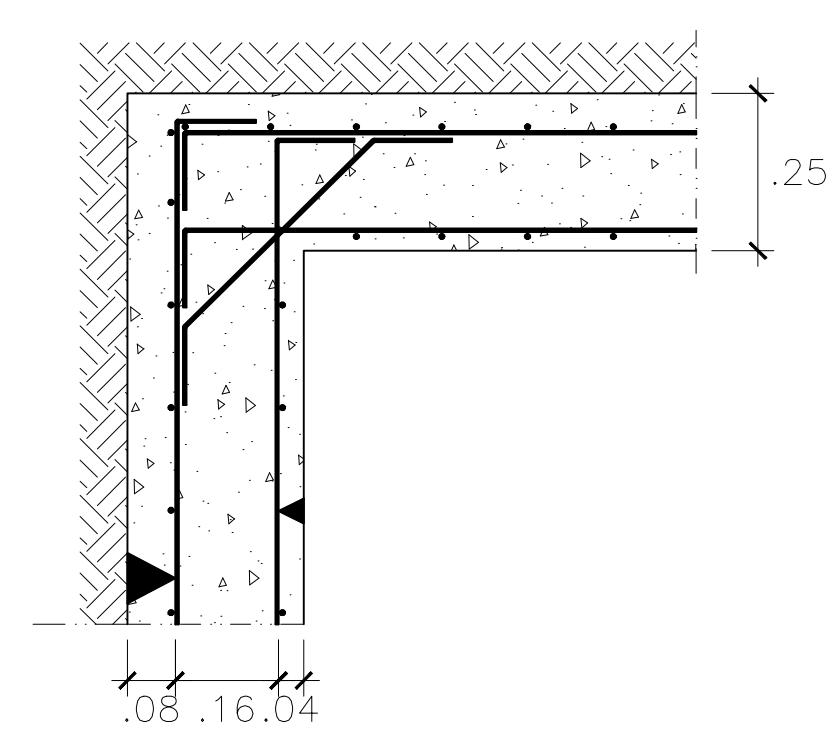

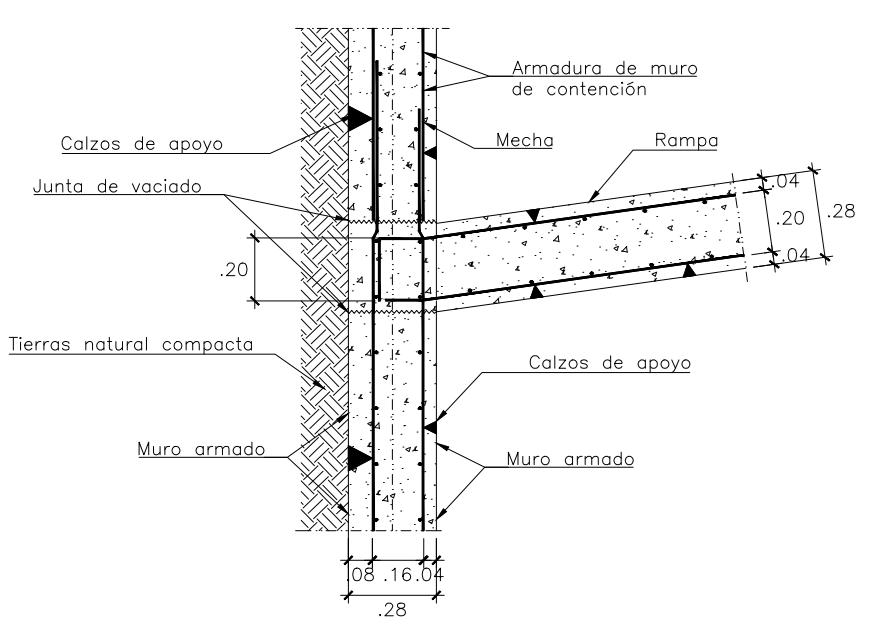

DETALLE 2 DE UNIÓN DE MURO DE CONTENCIÓN CON LOSA DE TECHO ESC 1/100

D1

DETALLE 5 CORONACIÓN DE MURO DE CONTENCIÓN

D3

D4

CORTES ESC 1/20

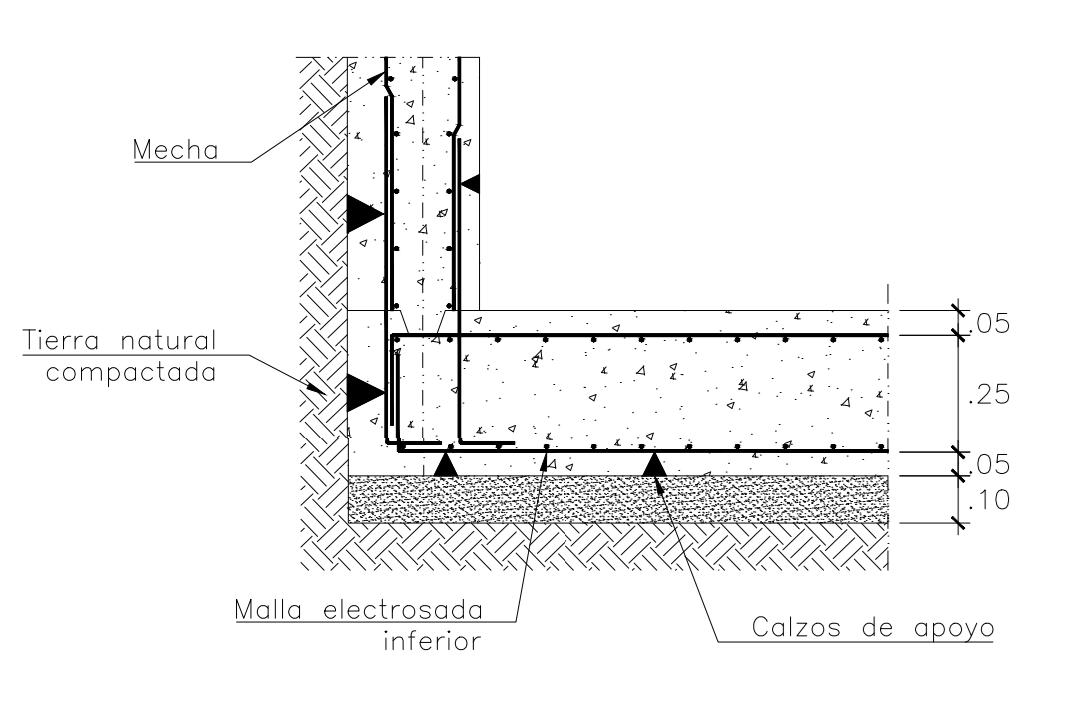

DETALLE 3 DE UNIÓN DE MURO DE CONTENCIÓN CON LOSA DE CIMENTACIÓN ESC 1/100

ASIGNACIONES Y TAREAS ASIGNADAS

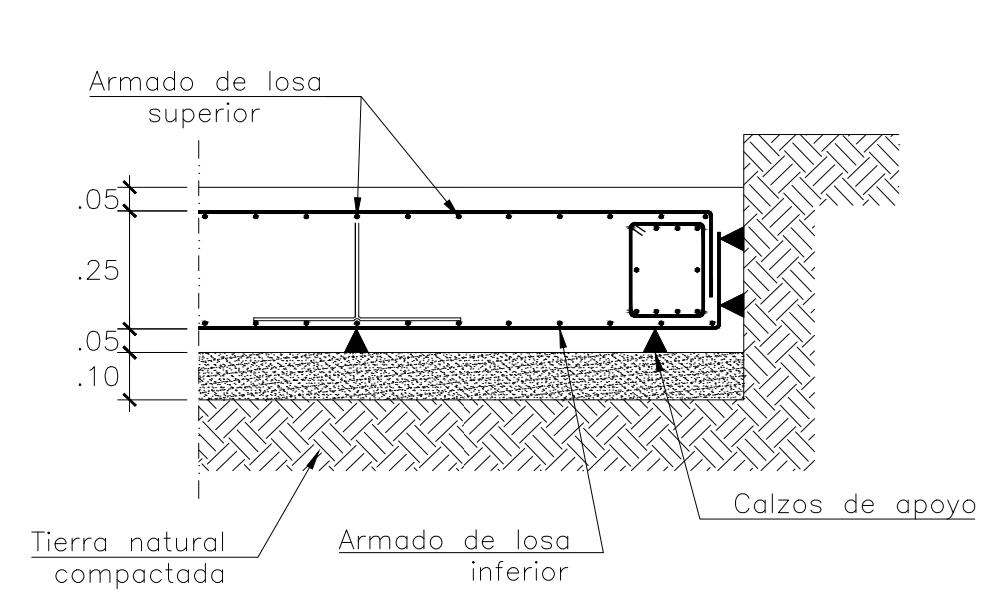

DETALLE 4 DE BORDE DE LOSA DE CIMENTACIÓN ESC 1/100

EJERCICIO 05 Añadir los detalles de cortes del módulo, tanto desde borde de la losa de techo, muro de contención y borde de cimentación

5

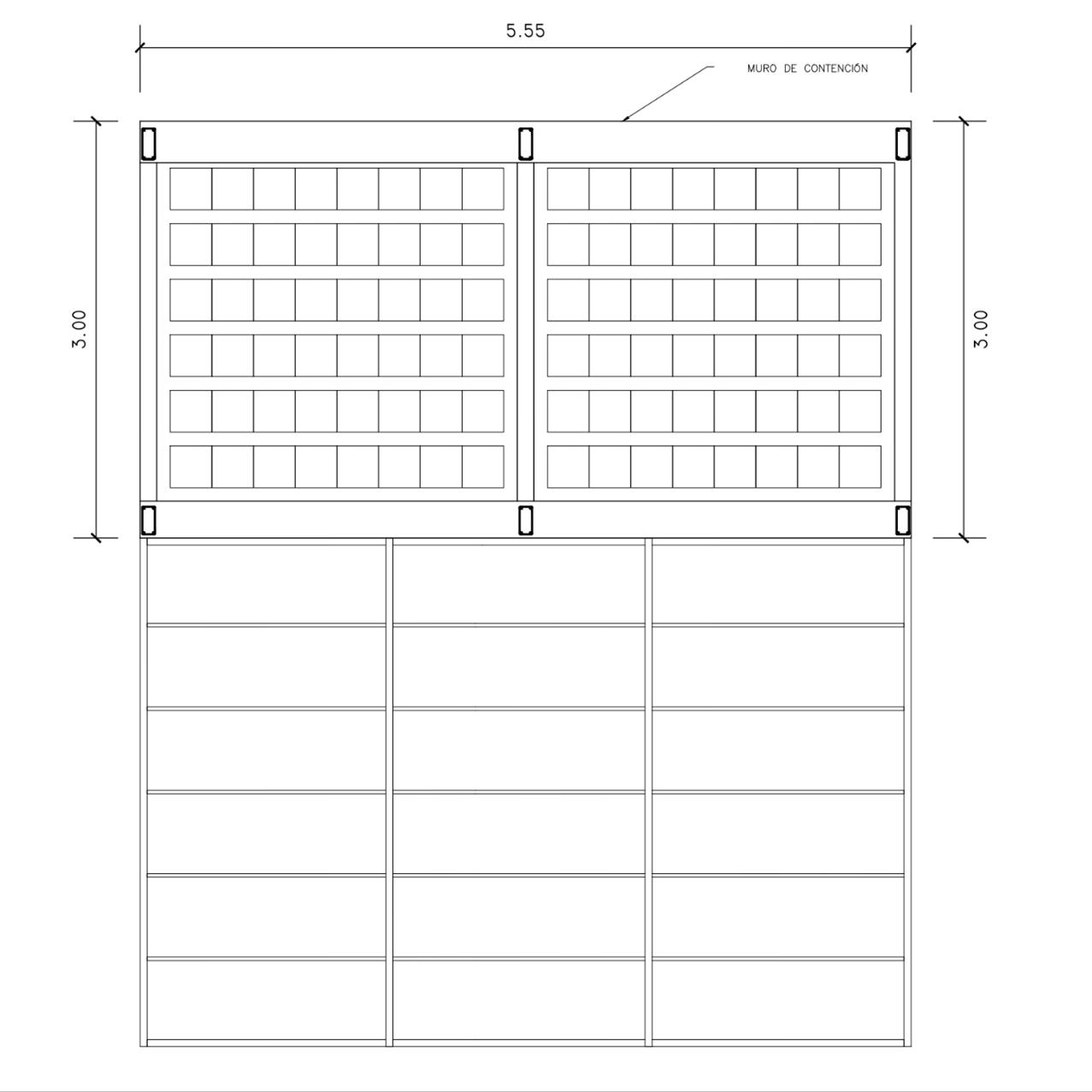

UNIDAD 02 4. DETALLE CONSTRUCTIVO DE LA PLANTA DE MÓDULO

PLANTA DEL MÓDULO ESC 1/100

DETALLE DE UNIÓN DE MURO DE CONTENCIÓN CON MUROS DE ARRIOSTRAMIENTO ESC 1/100

ASIGNACIONES Y TAREAS ASIGNADAS

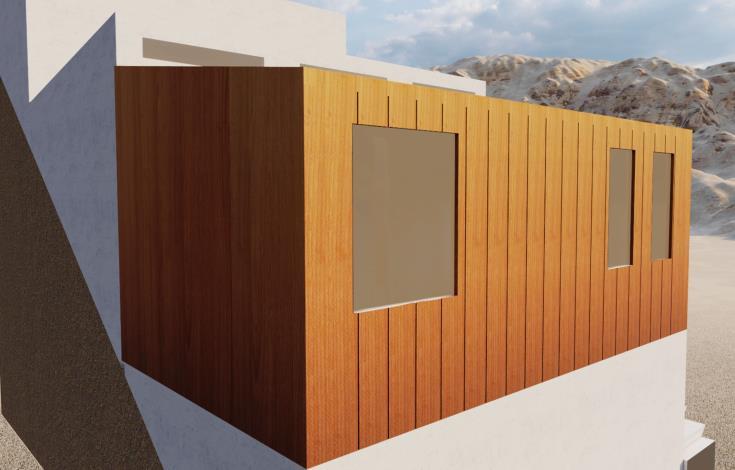

5. IMAGENES DE VIVIENDA

EJERCICIO 06 Estudio de la

6

UNIDAD 02 6. ORDEN CONSTRUCTIVO

1.Excavación y solera de nivelación

2. Fierros de cimentación > 20 cm

3.Vaciado de concreto de cimentación

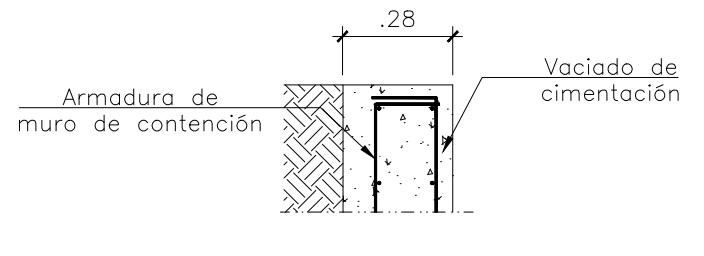

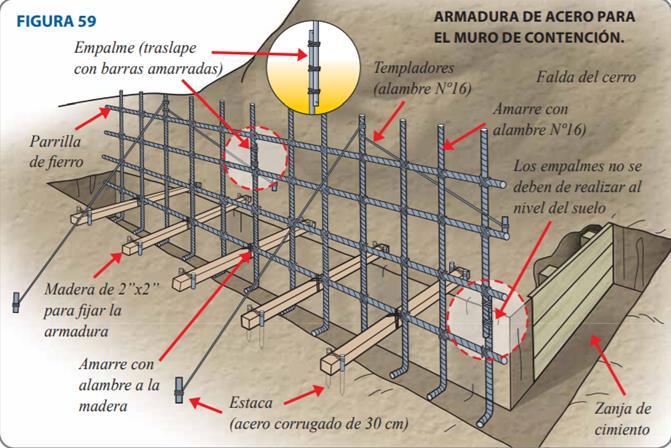

4.Parado de armadura de muro de contención

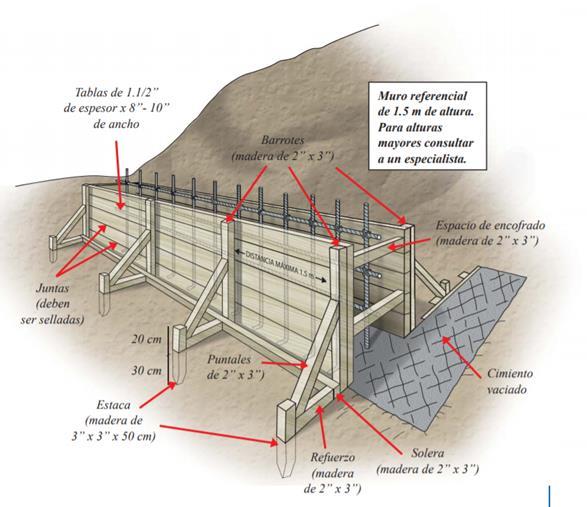

5. Encofrado de muro de contención

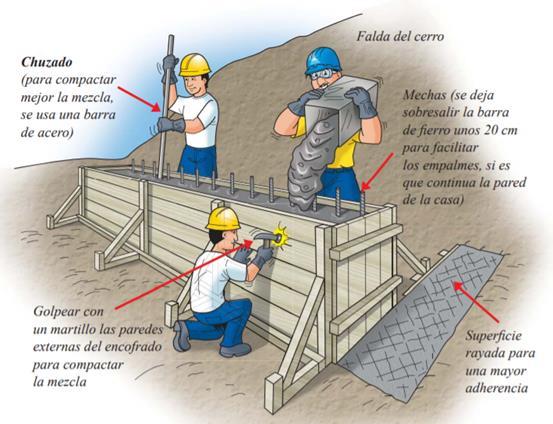

6. Vaciado de muro de contención hasta la losa de techo

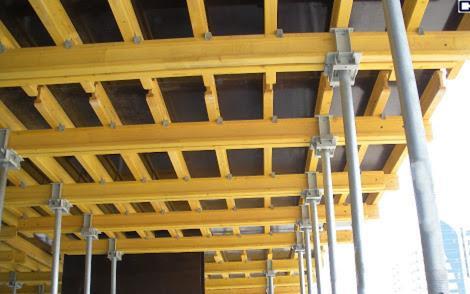

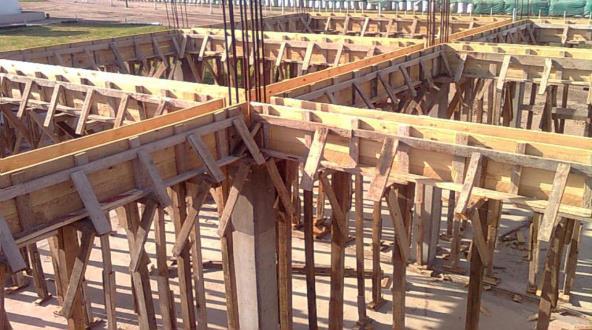

7. Encofrado de losa de techo

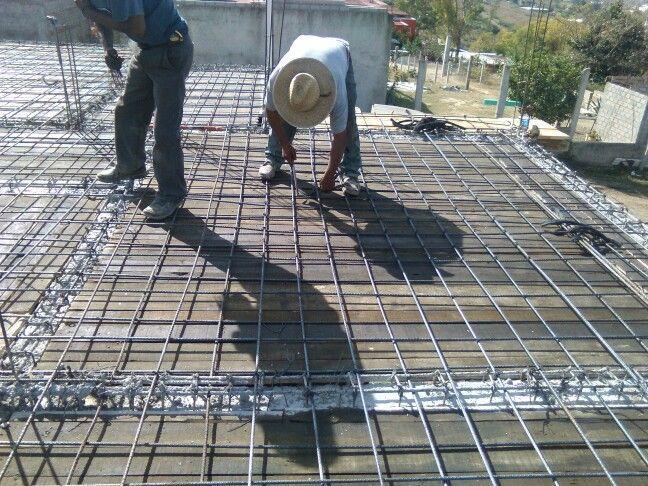

8. Colocado de fierros de losa de techo

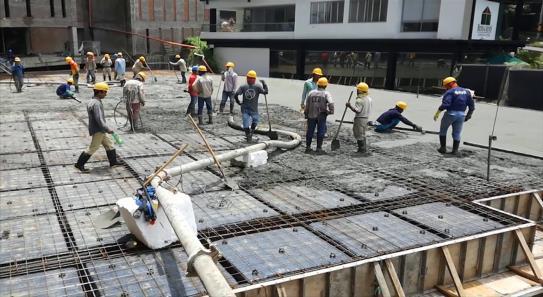

9. Vaciado de losa de techo

10. Encofrado de muro

11. Vaciado de coronación de muro

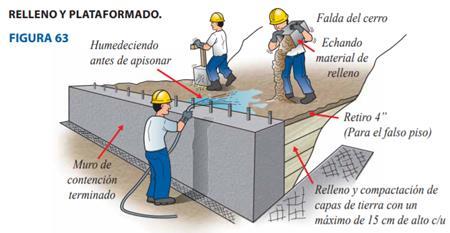

12. Desencofrado y relleno de terreno

EJERCICIO 07

ASIGNACIONES Y TAREAS ASIGNADAS

Representación del orden constructivo mediante ilustraciones reales

7

LOGRO DE APRENDIZAJE

CONJUNTO DE

ALBAÑILERÍA

En la presente unidad 3 se logró comprender el orden constructivo de albañilería, asi como se aplicaron técnicas de dibujo para representar las plantas, cortes y elevaciones donde se puede entender el tipo y composición de cada unidad de albañilería. Consecuentemente se culmino aprendiendo la ejecución tanto gráficamente representada y teóricamente se empleo el tema de albañilería.

Este trabajo fue realizado por el grupo 06 :

Durand Flores, Alexia Zarif Saldaña Bayona, Glasdeny Lita Yampara Huancco, Ana Cecilia Cabanillas Mostacero, Marlon Pierre

UNIDAD 03

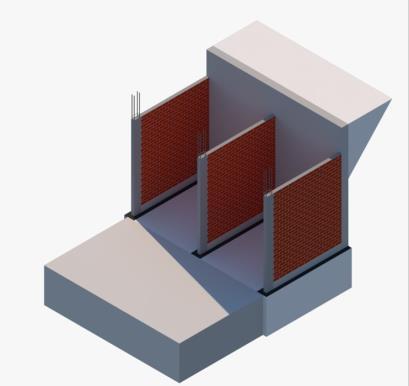

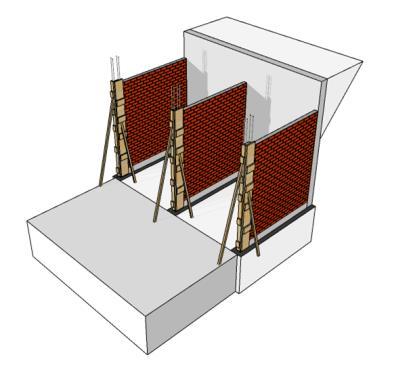

UNIDAD 03 1. ORDEN CONSTRUCTIVO DE ALBAÑILERIA

EJERCICIO 08

ASIGNACIONES Y TAREAS ASIGNADAS

Representar gráficamente el orden constructivo de la albañilería confinada

8

UNIDAD 03 2. PLANTA Y CORTES

EJERCICIO 09

ASIGNACIONES Y TAREAS ASIGNADAS

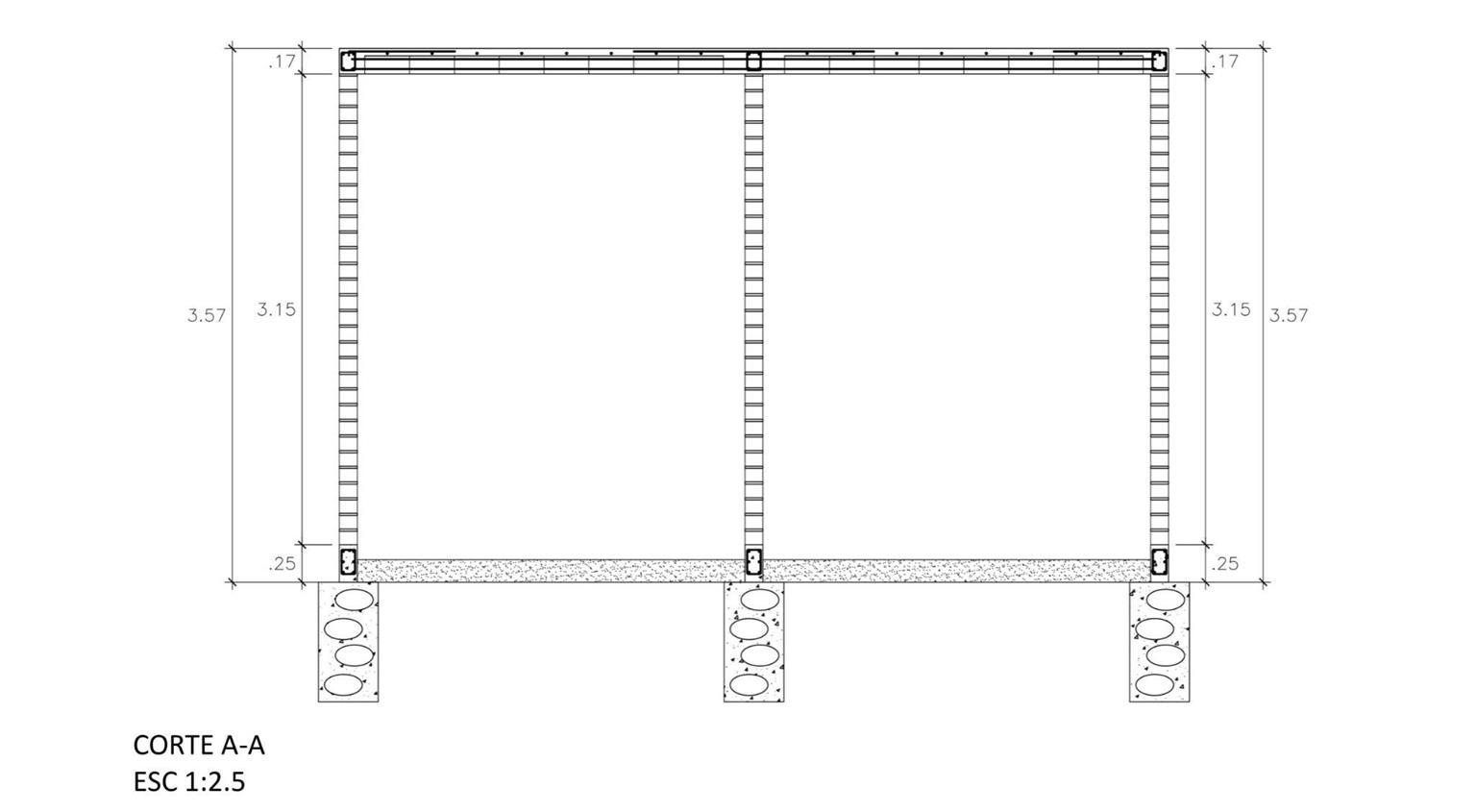

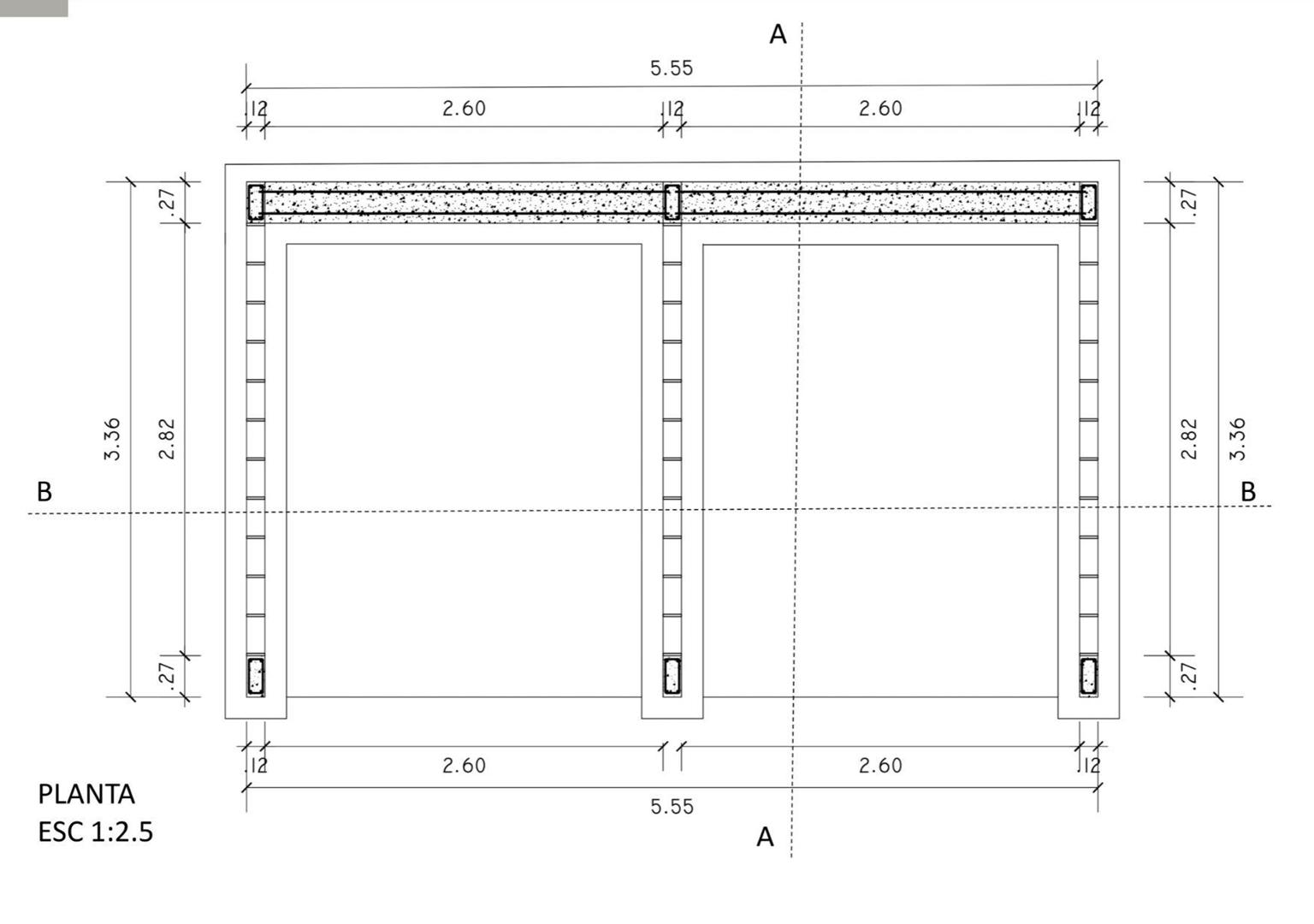

Representar gráficamente la planta y cortes de albañilería confinada

9

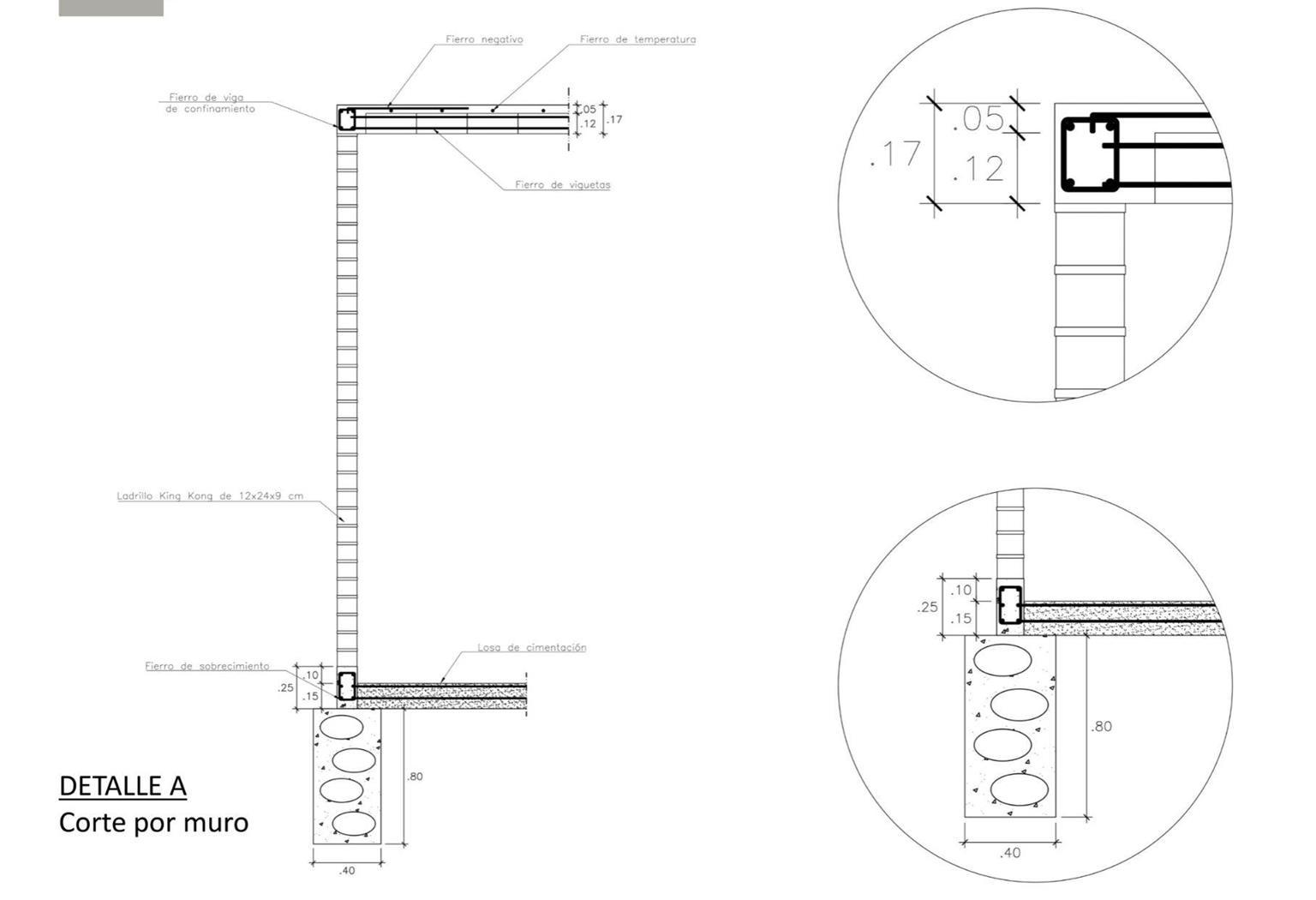

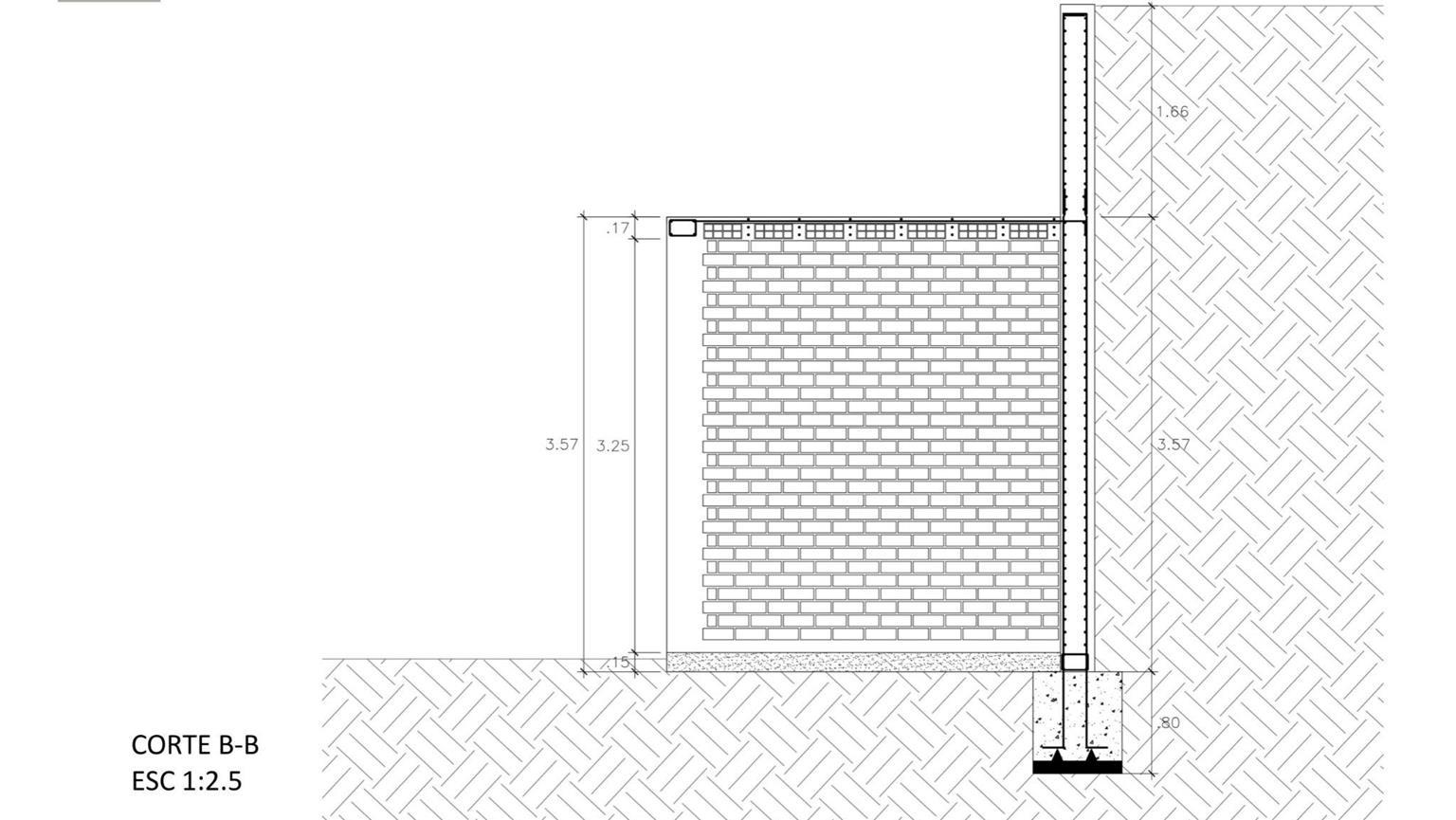

UNIDAD 03 3. DETALLES

EJERCICIO 10

ASIGNACIONES Y TAREAS ASIGNADAS

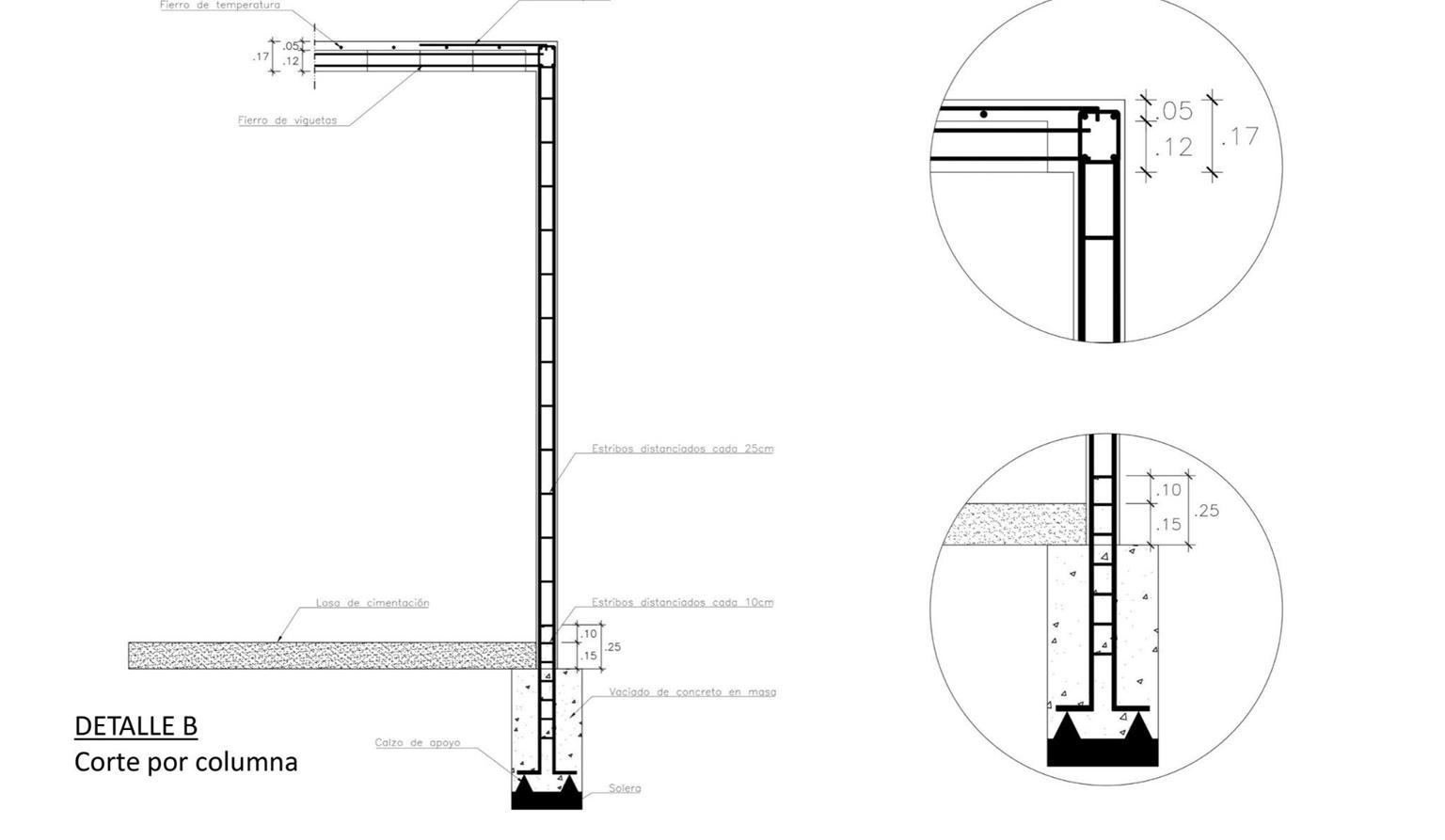

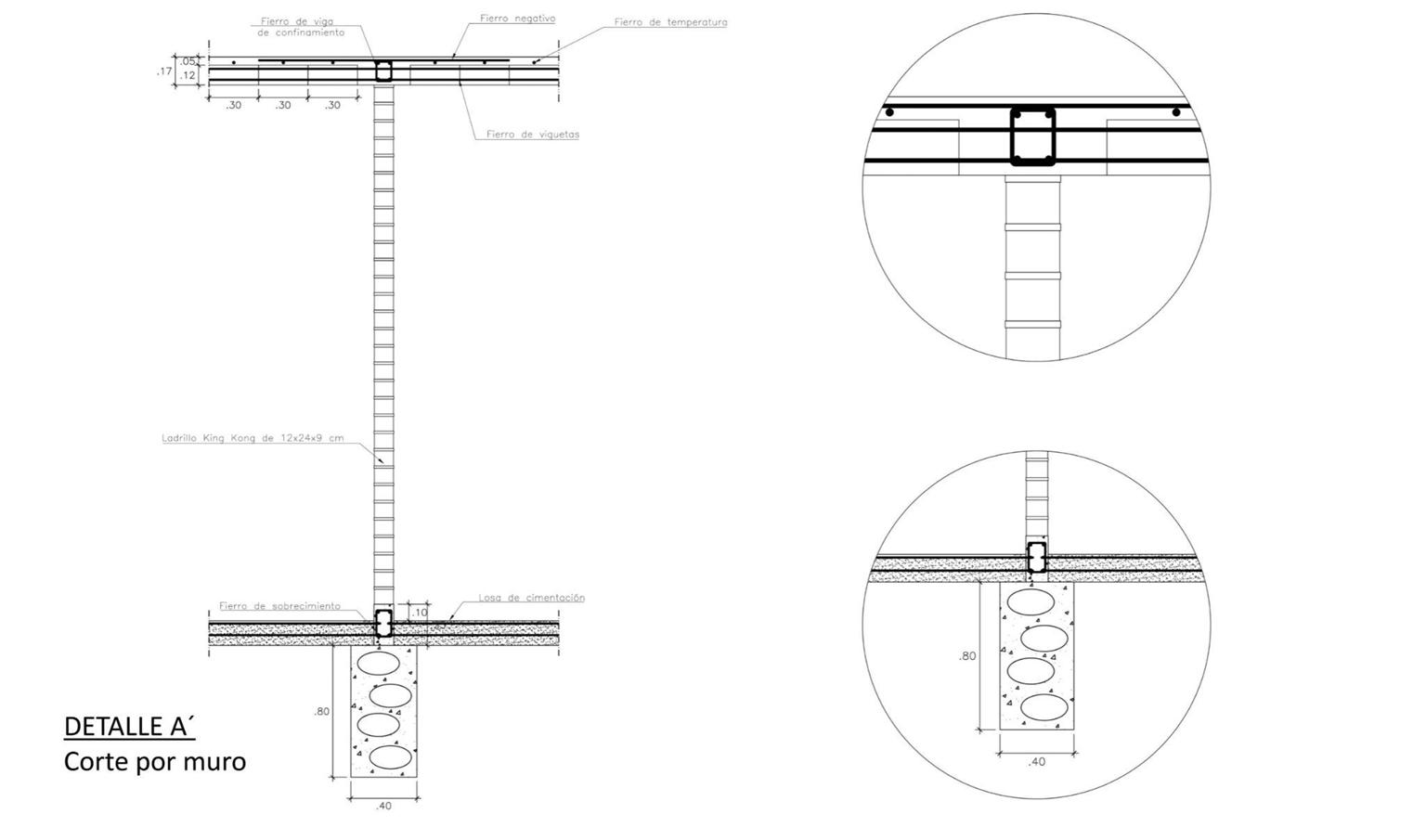

Implementar los detalles A-A’-B del corte por muro.

10

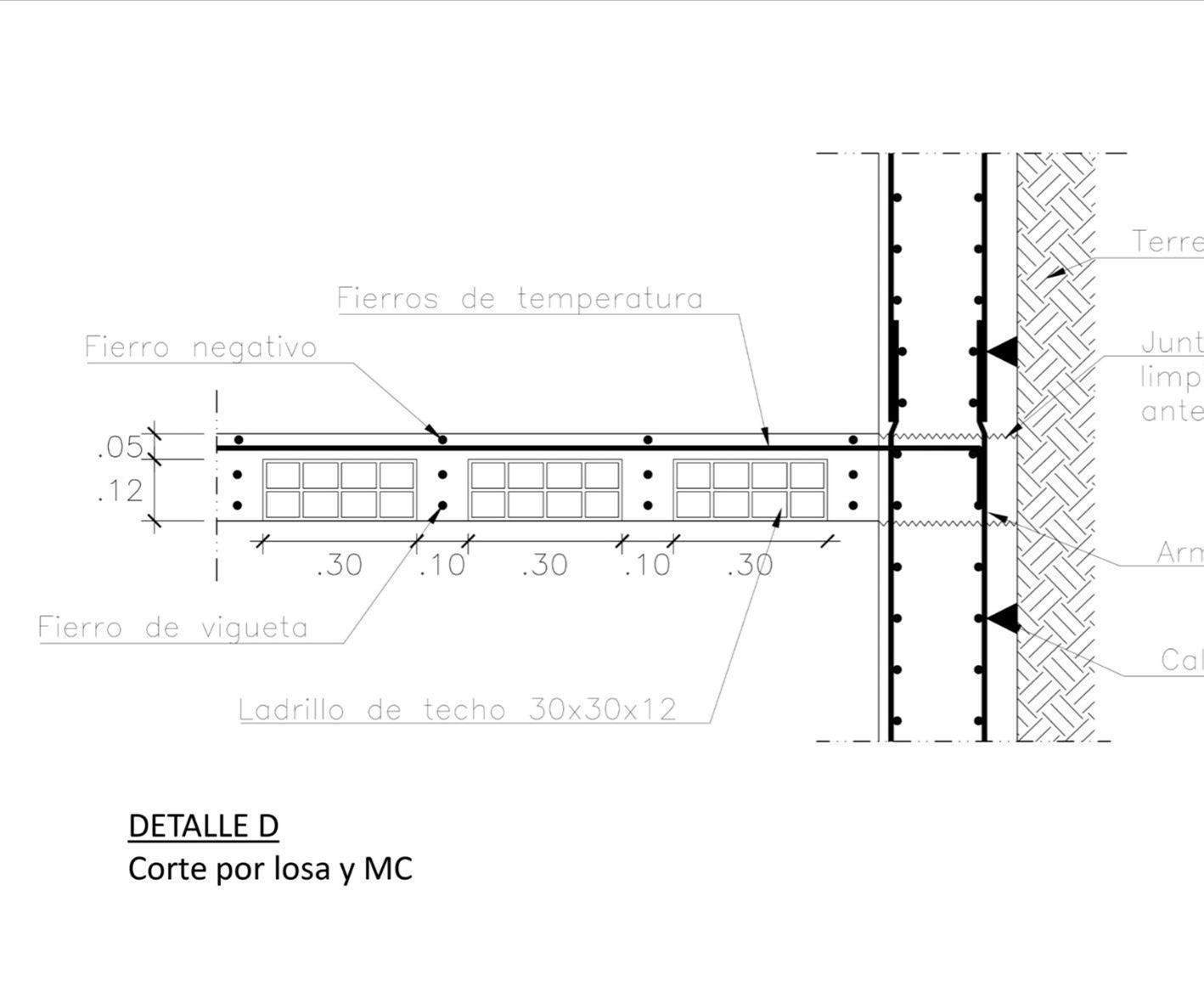

UNIDAD 03 3. DETALLES

EJERCICIO 11

ASIGNACIONES Y TAREAS ASIGNADAS

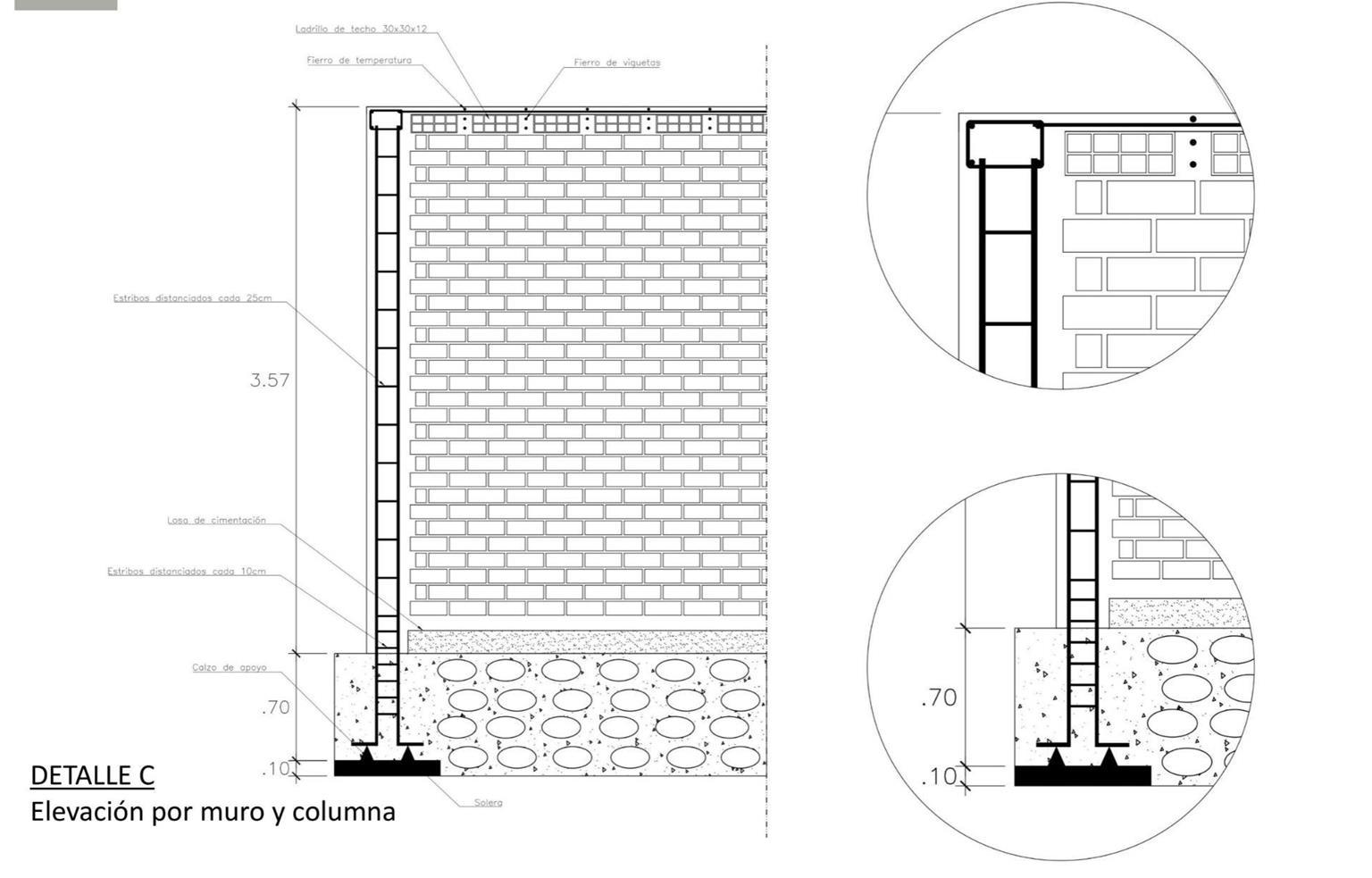

Implementar los detalles C donde se representa la elevación por muro y columna, y el detalle D basada en el core por losa y nuro de contención.

11

LOGRO DE APRENDIZAJE

ANÁLISIS DEL

MADERA Y EDIFCIO ESTRUCTURA METÁLICA

En la presente unidad 4 , se pudo comprender y clasificar los tipos de materiales como la madera y la metálica, los cuales conforman distintos sistemas constructivos .

También se emplearon detalles constructivos para comprender las partes fundamentales de cada material y entender el nivel de realización tanto en el sistema ligero y pesado.

Este trabajo fue realizado por el grupo 06 :

Durand Flores, Alexia Zarif Saldaña Bayona, Glasdeny Lita Yampara Huancco, Ana Cecilia Cabanillas Mostacero, Marlon Pierre

UNIDAD 04

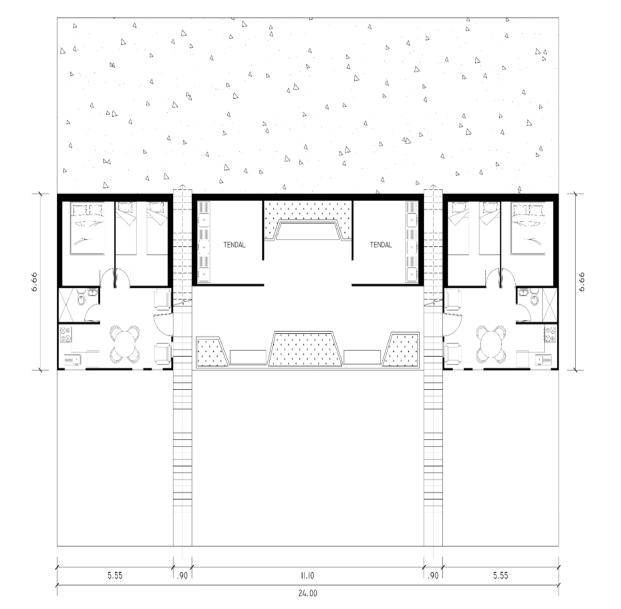

UNIDAD 04 01. PLANTA GENERAL- CONJUNTO ALBAÑILERÍA- MADERA

01. PLANTA GENERAL- CONJUNTO ALBAÑILERÍA- MADERA

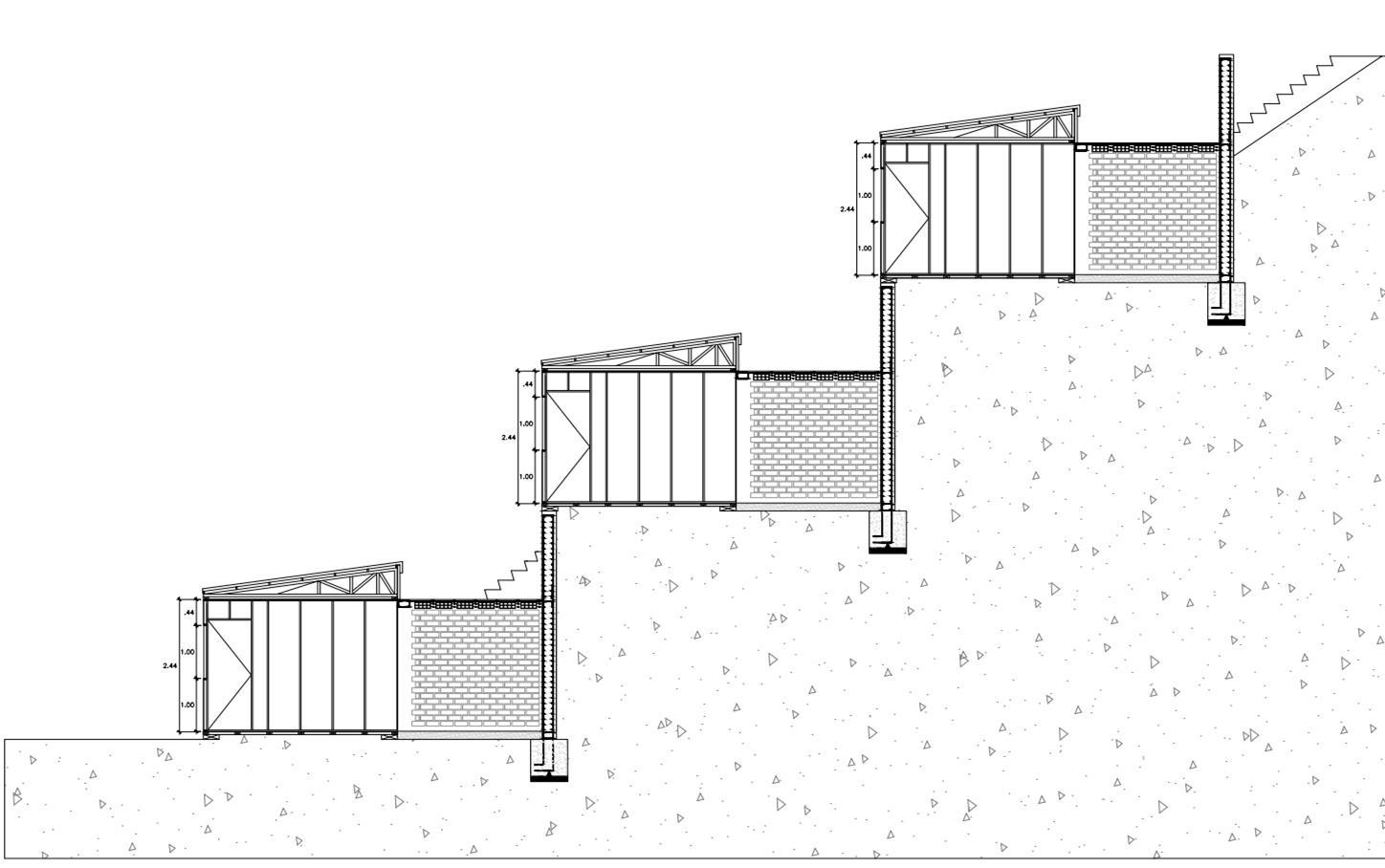

02 CORTE GENERAL- CONJUNTO ALBAÑILERÍA- MADERA

EJERCICIO 12

ASIGNACIONES Y TAREAS ASIGNADAS

Añadir las plantas y cortes generales del conjunto de albañilería y madera.

12

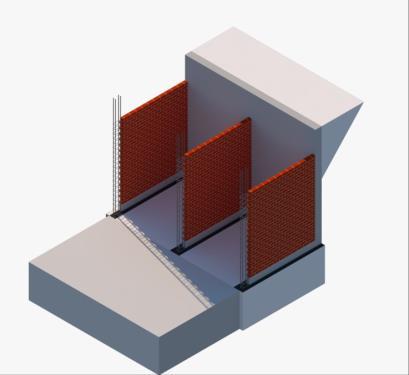

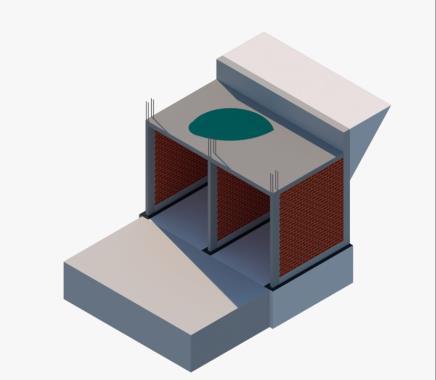

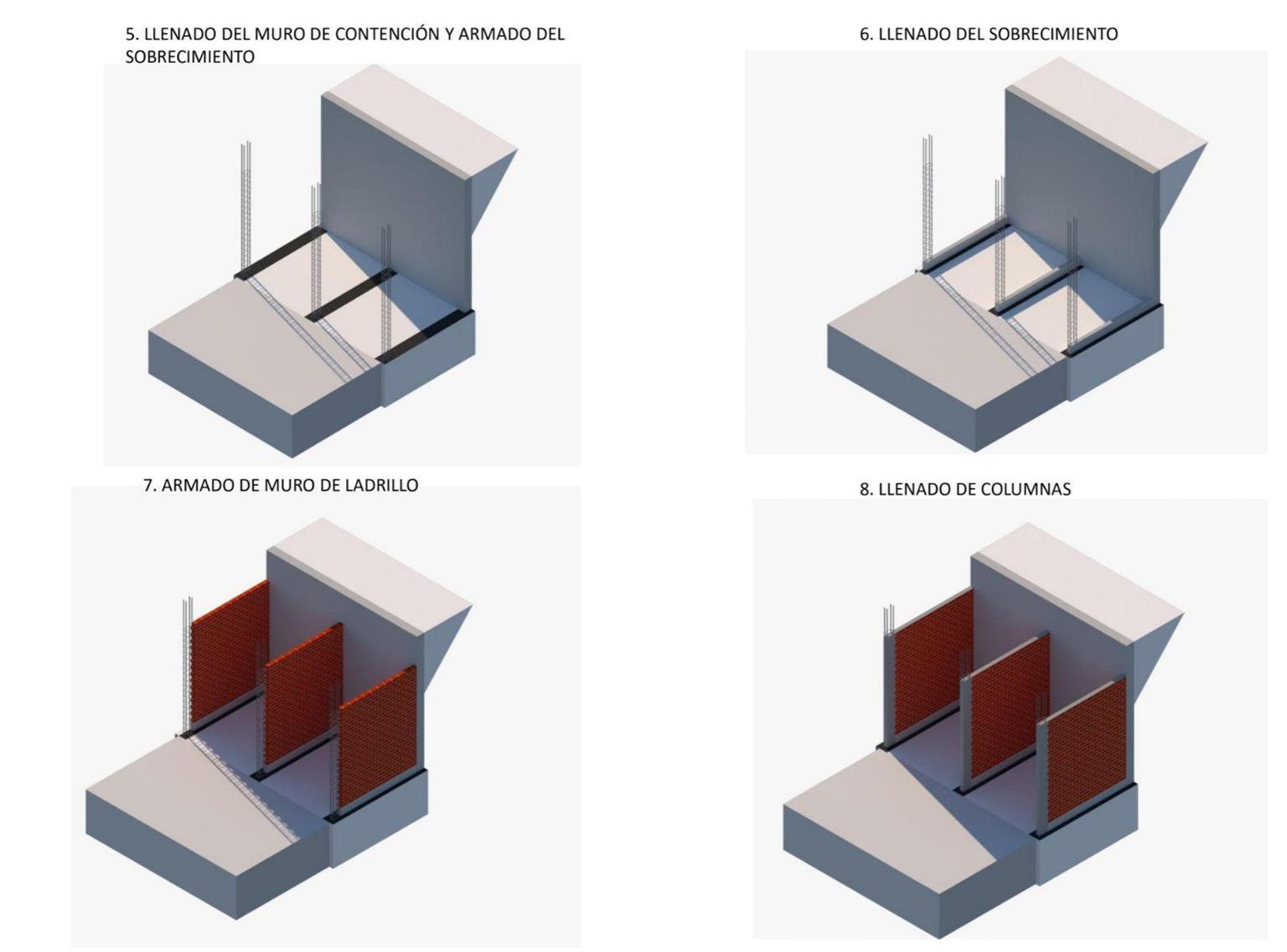

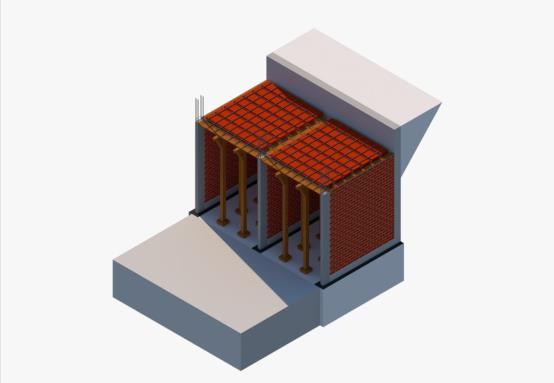

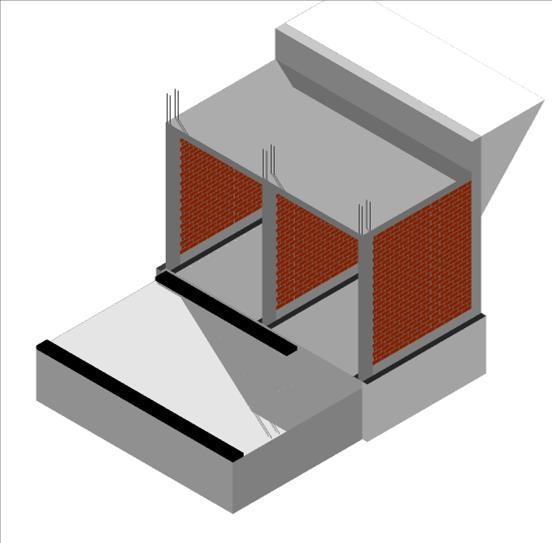

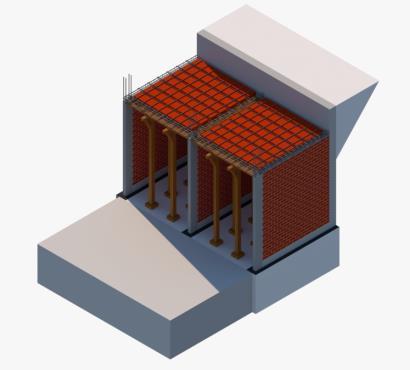

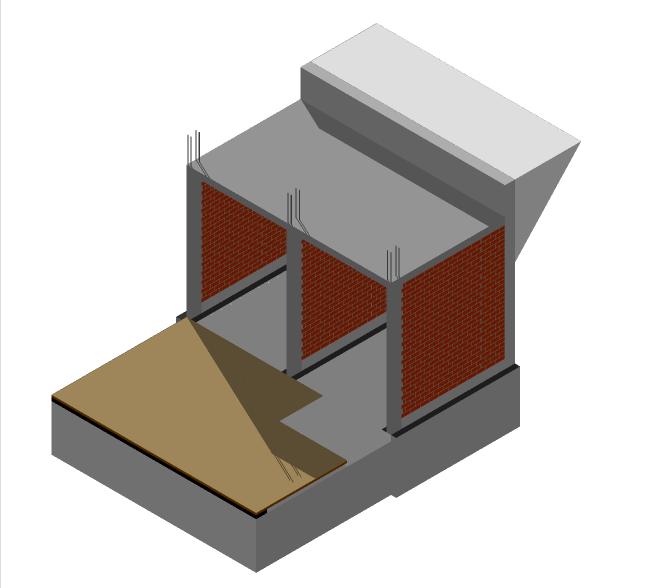

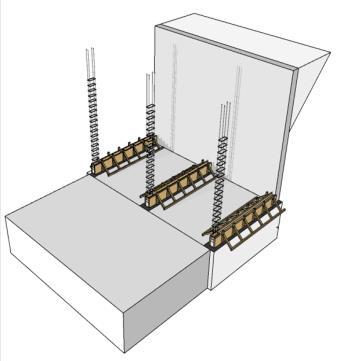

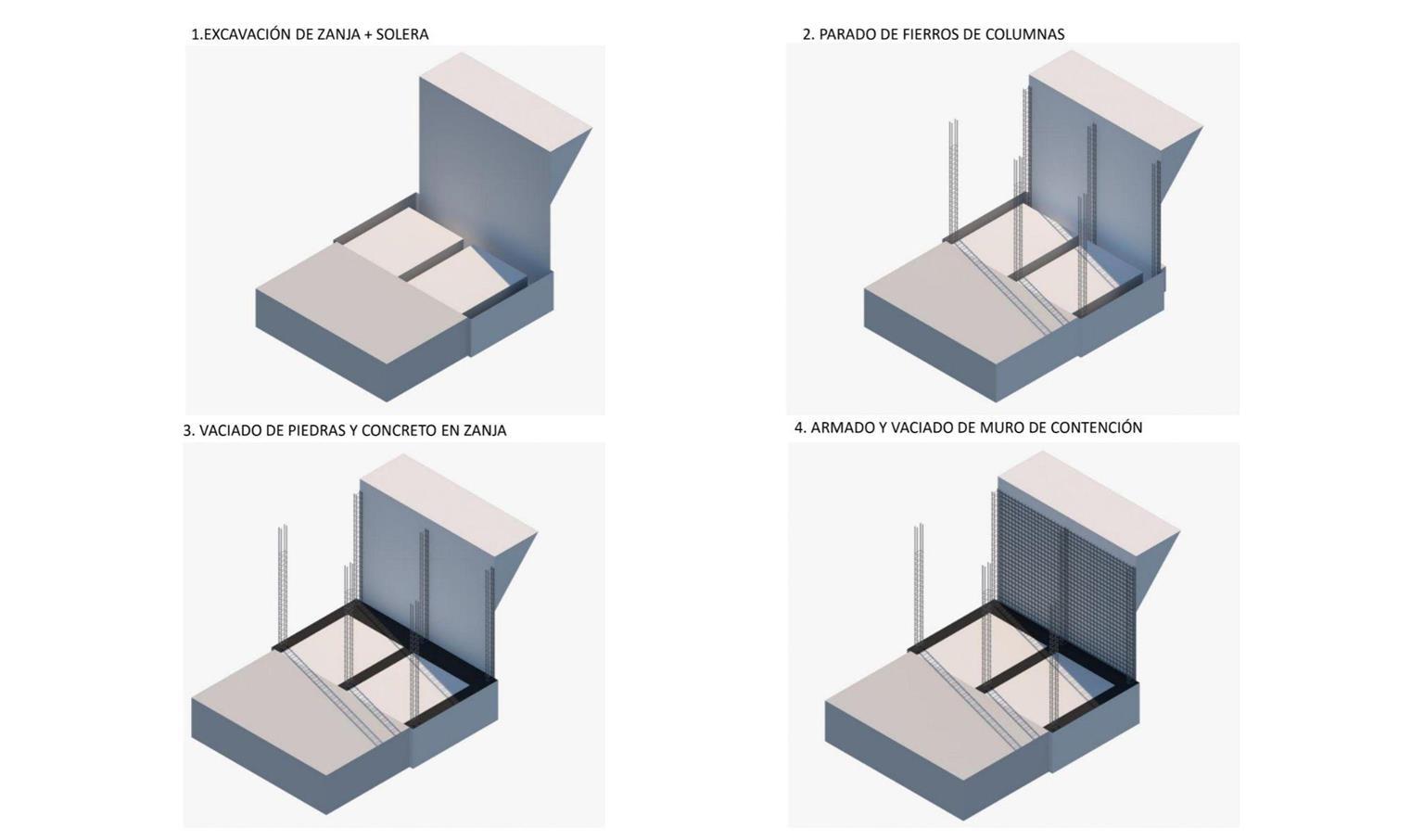

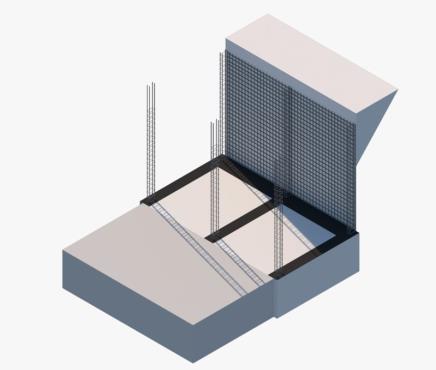

UNIDAD 04 03. ORDEN CONSTRUCTIVO DE CIMENTACIÓN Y ALBAÑILERÍA 1.

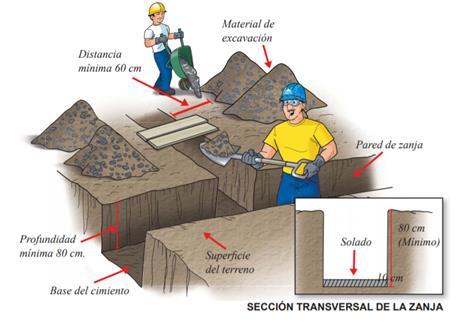

EXCAVACIÓN DE ZANJA + SOLERA

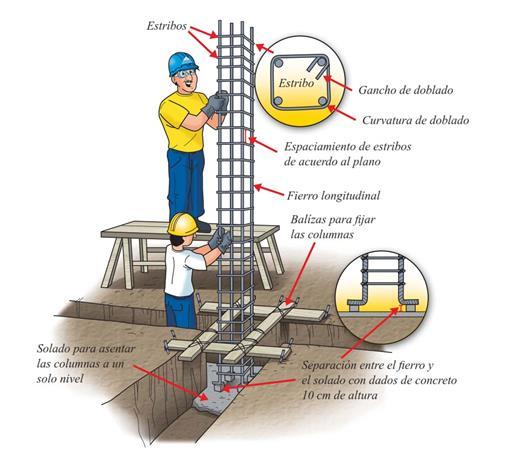

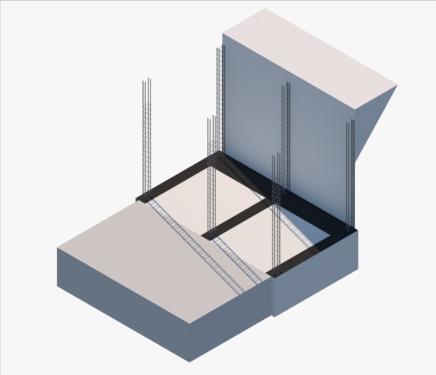

2. PARADO DE FIERROS DE COLUMNAS

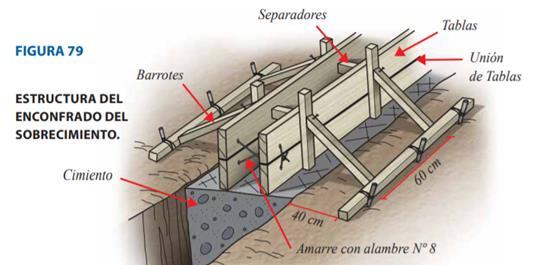

6. ENCOFRAMIENTO Y LLENADO DEL SOBRECIMIENTO

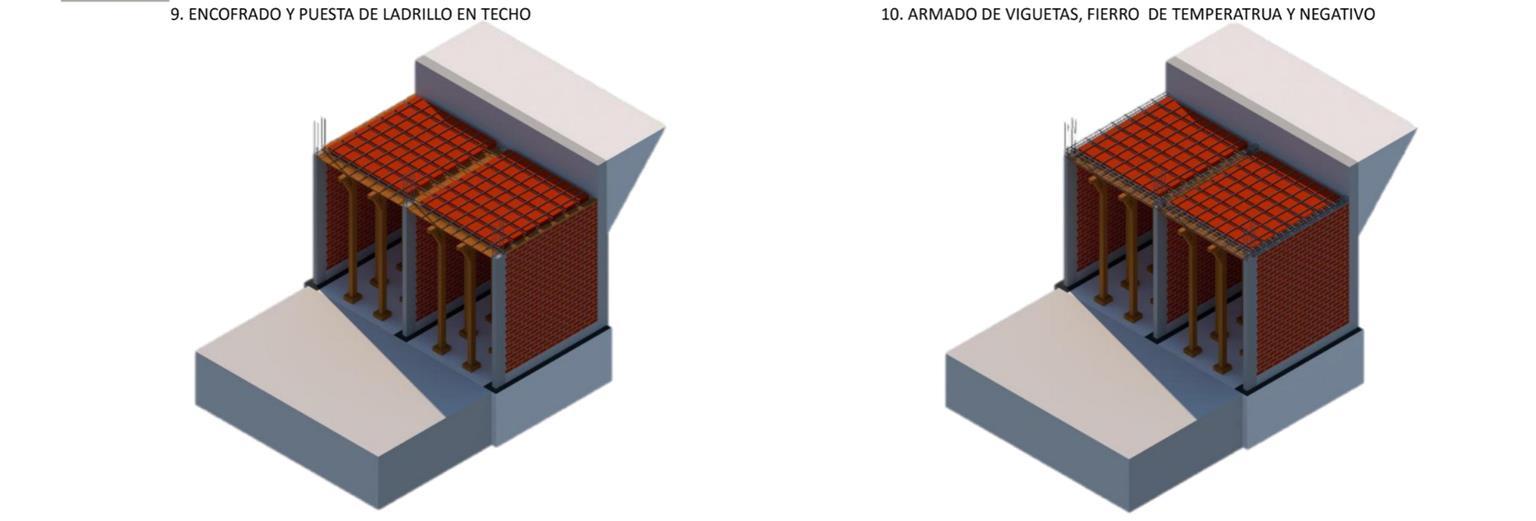

9. ENCOFRADO Y PUESTA DE LADRILLO EN TECHO

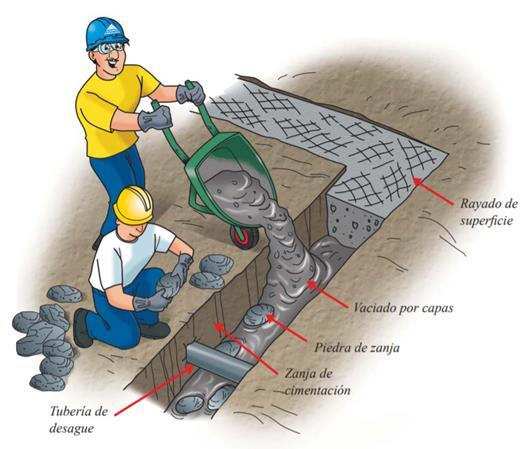

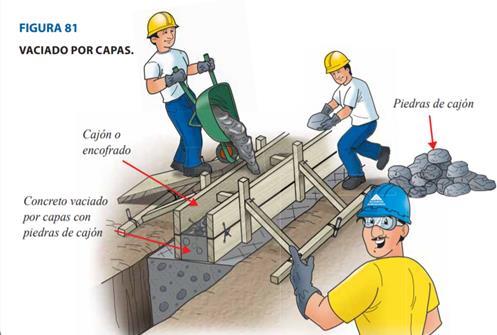

3. VACIADO DE PIEDRAS Y CONCRETO EN ZANJA

4. ARMADO Y VACIADO DE MURO DE CONTENCIÓN

7. ARMADO DE MURO DE LADRILLO

10. ARMADO DE VIGUETAS, FIERRO DE TEMPERATURA Y NEGATIVO

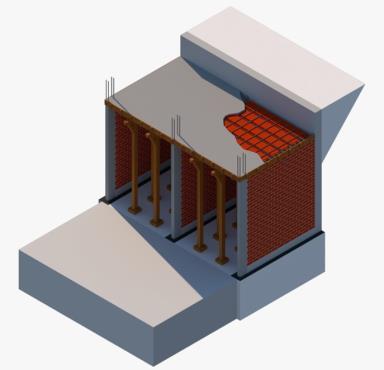

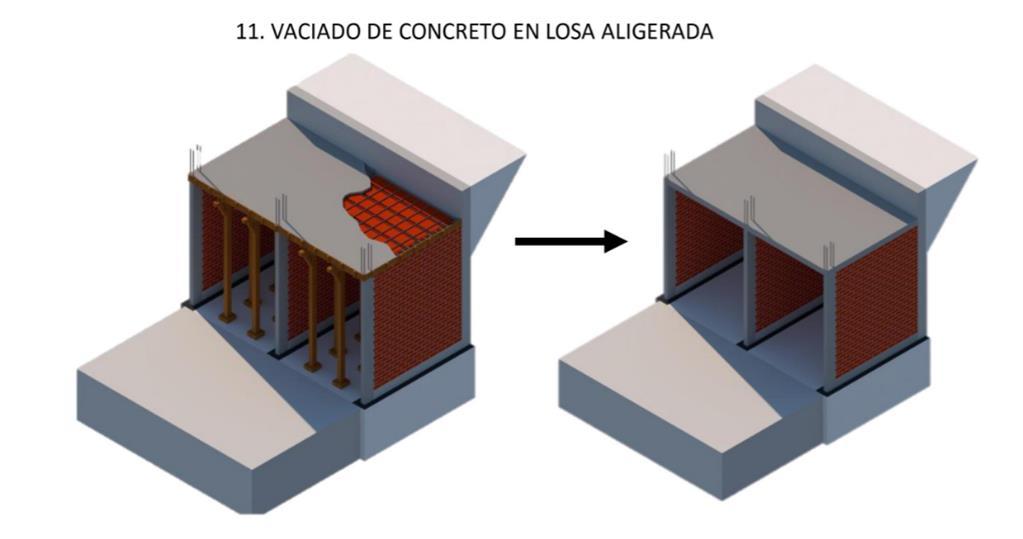

11. VACIADO DE CONCRETO EN LOSA ALIGERADA

5. LLENADO DE MURO DE CONTENCIÓN

8. ENCOFRAMIENTO Y LLENADO DE COLUMNAS

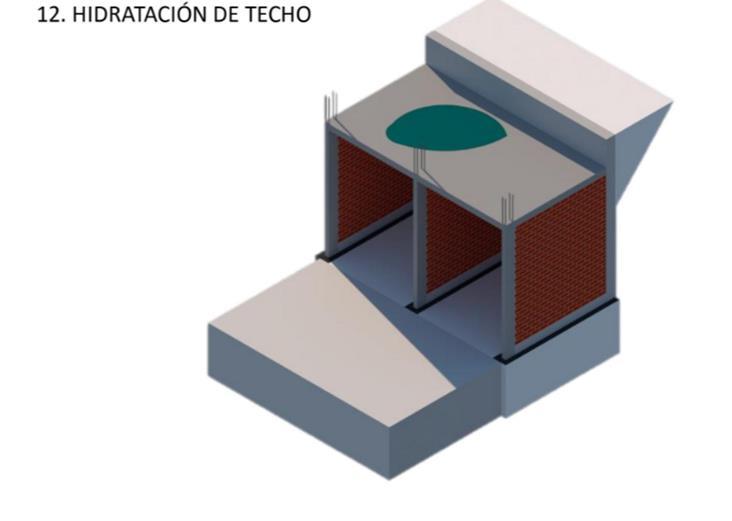

12. HIDRATACIÓN DE TECHO

EJERCICIO 13

ASIGNACIONES Y TAREAS ASIGNADAS

Mencionar y demostrar por medio de un dibujo la representación del orden constructivo de cimentación y albañilería.

13

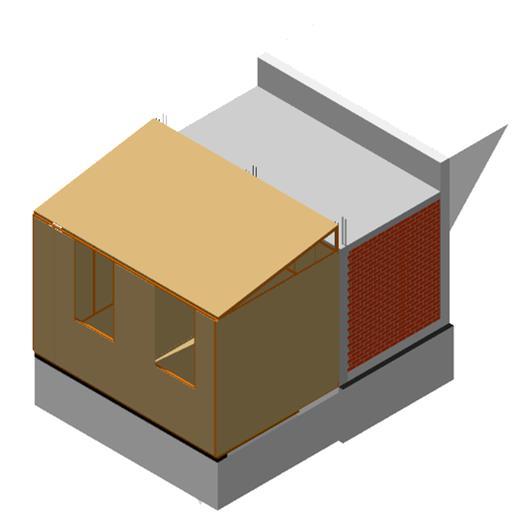

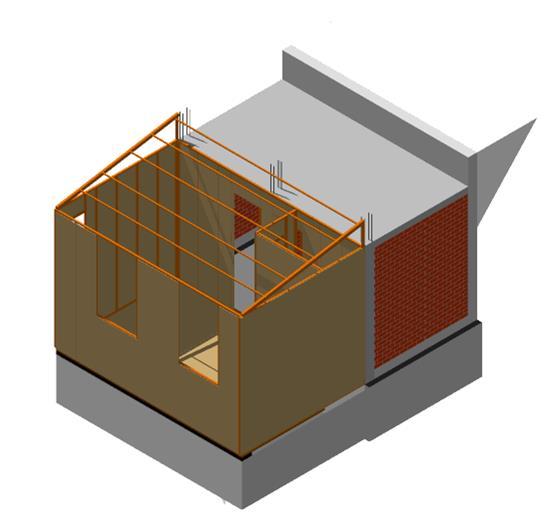

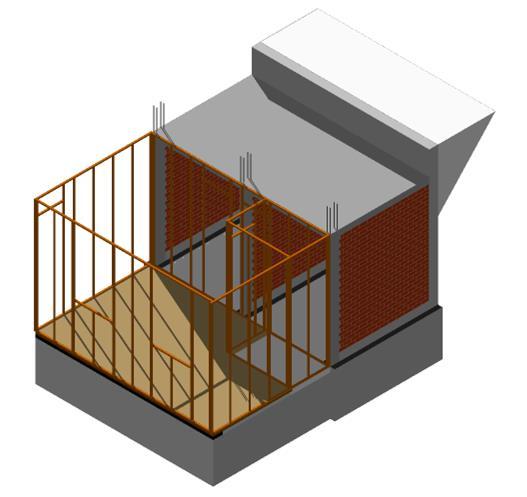

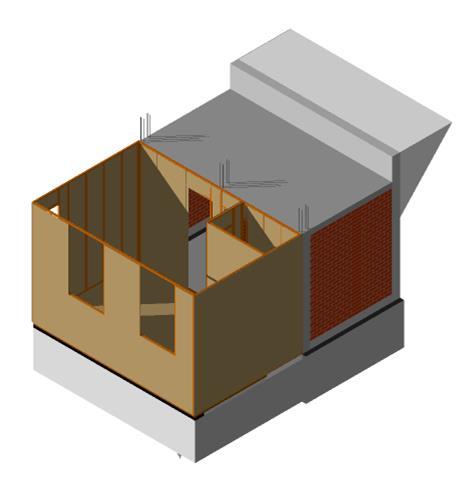

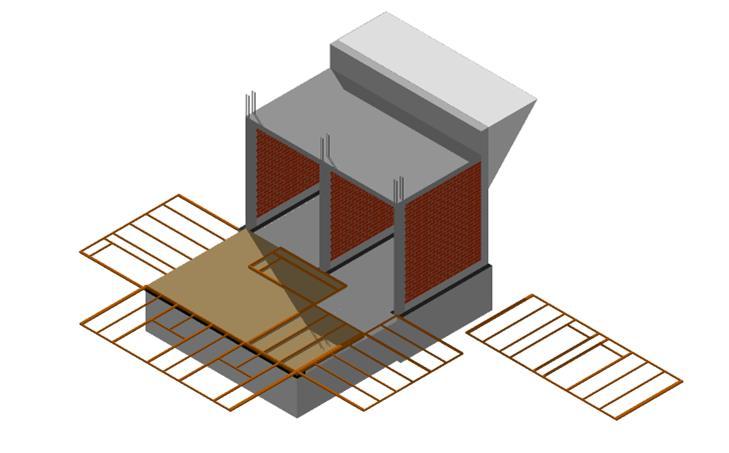

UNIDAD 04 04. ORDEN CONSTRUCTIVO DE MADERA

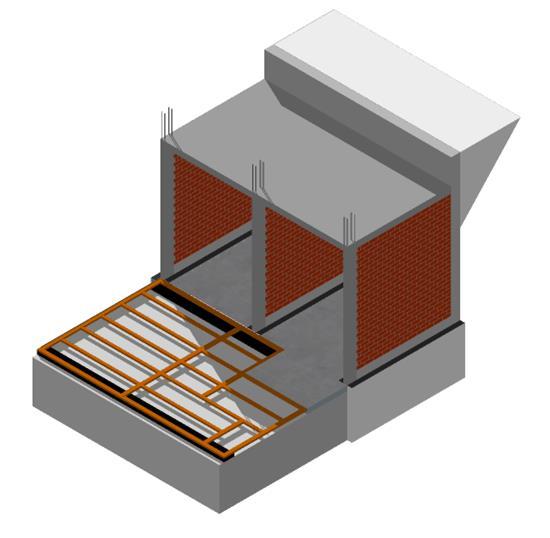

1. COLOCACIÓN DE DURMIENTES

5. PARADO DE BASTIDORES

2. ARMADO DE VIGAS Y VIGUETAS

6. PARADO DE TABLEROS OSB

3. COLOCACIÓN DE TABLERO OSB

7. COLOCACIÓN DE TECHO ( VIGA SOLERA, TIJERALES Y CORREAS)

4. ARMADO DE BASTIDORES

8. INSTALACIÓN DE COBERTURA DE TECHO

EJERCICIO 14

ASIGNACIONES Y TAREAS ASIGNADAS

Reflejar por medio del gráfico el orden constructivo de la mader a y mencionar los pasos para su proceso.

14

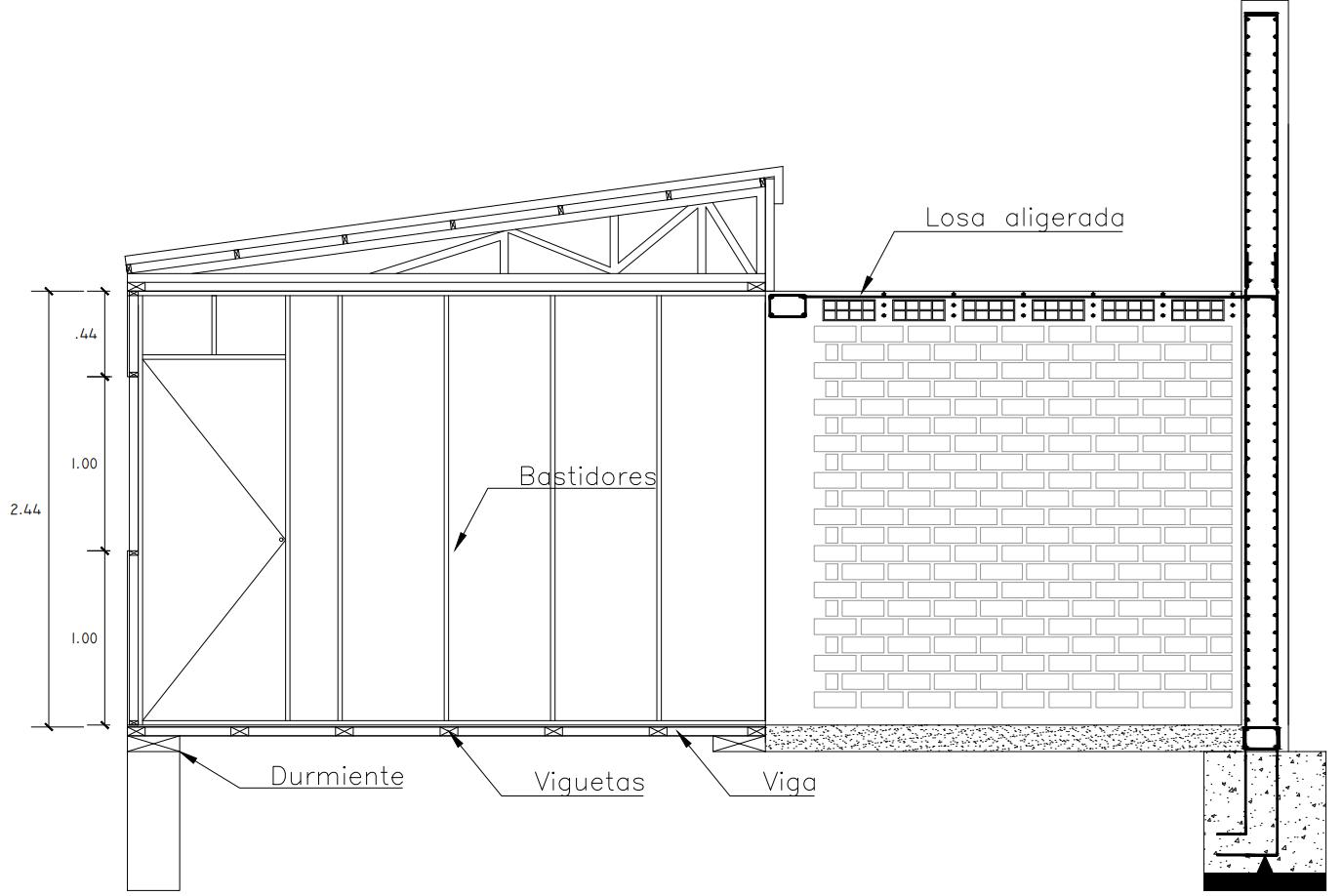

UNIDAD 04 05. CORTE DE ARQUITECTURA

06. PLANTA DE ARQUITECTURA

EJERCICIO 15

ASIGNACIONES Y TAREAS ASIGNADAS

Crear el corte y la planta de la arquitectura del módulo, además añadir sus respectivos mobiliarios y materiales implementados

16

UNIDAD 04 07. PLANTA DE MURO

PANEL 6

PANEL 4

PANEL 3

PANEL 5

PANEL 2

PANEL 5

PANEL 6

PANEL 1

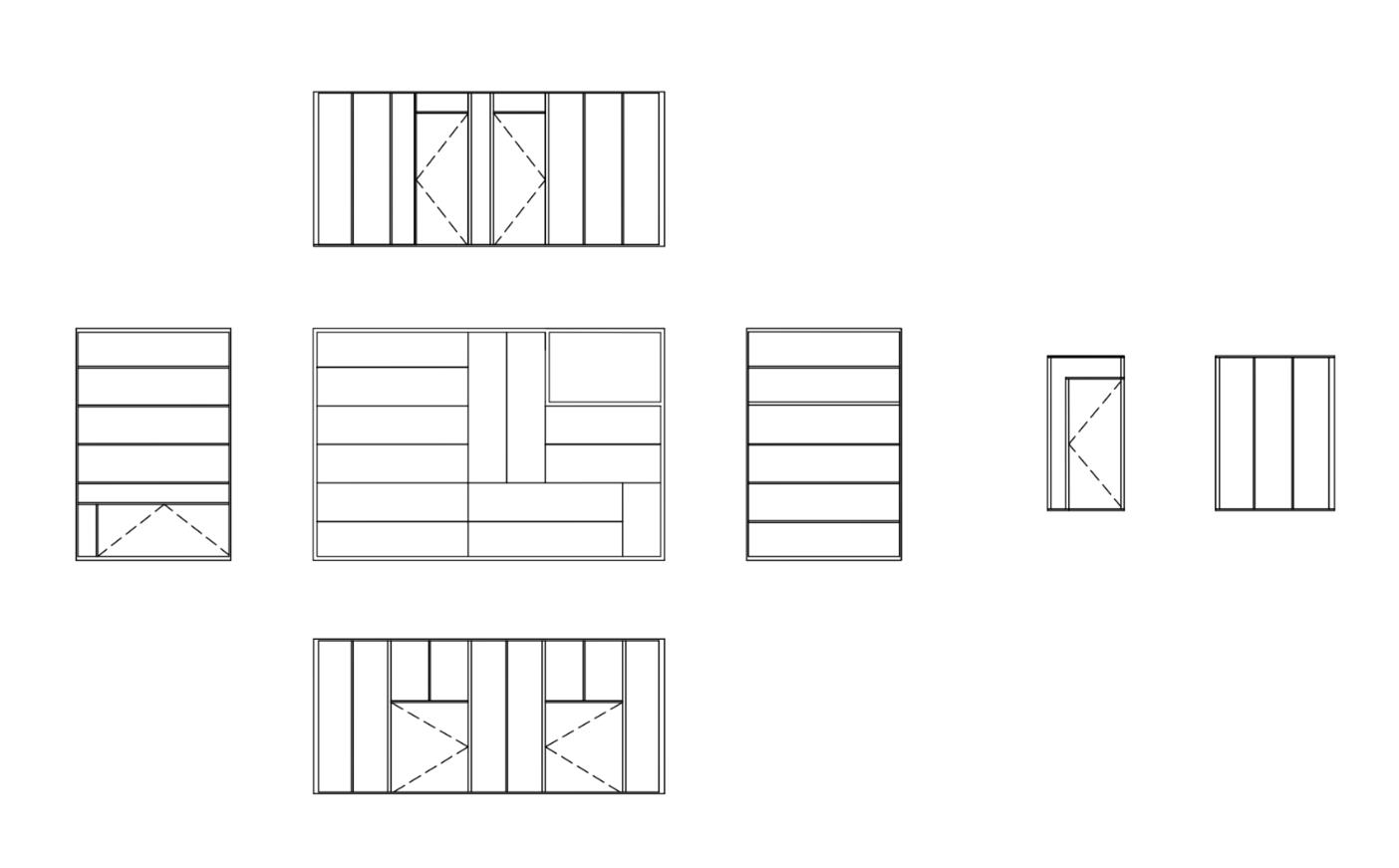

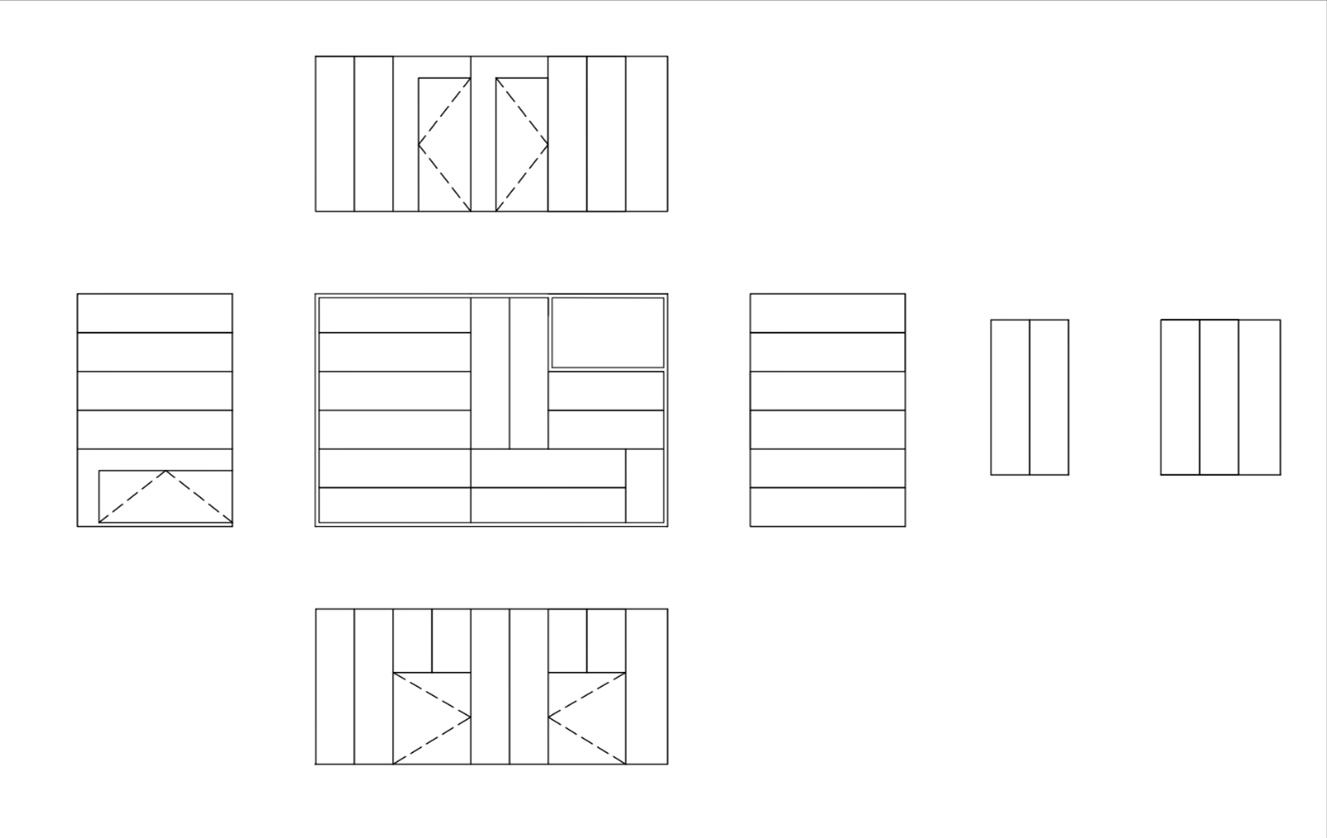

08. ORDEN DE PANELES

PANEL 5

PANEL 2

PANEL 6

Bastidor 6

Bastidor 4

Bastidor 5

Bastidor 3

PANEL 4

PANEL 3

Bastidor 2

Bastidor 5

Bastidor 6

Bastidor 1 PANEL 1

Bastidor 6

09. ORDEN DE BASTIDORES

EJERCICIO 17

ASIGNACIONES Y TAREAS ASIGNADAS

Indicar por medio del dibujo arquitectónico la planta de muro de madera , asimismo mostrar su orden por paneles y bastidores para comprender la distribución de los paneles de madera empleados.

17

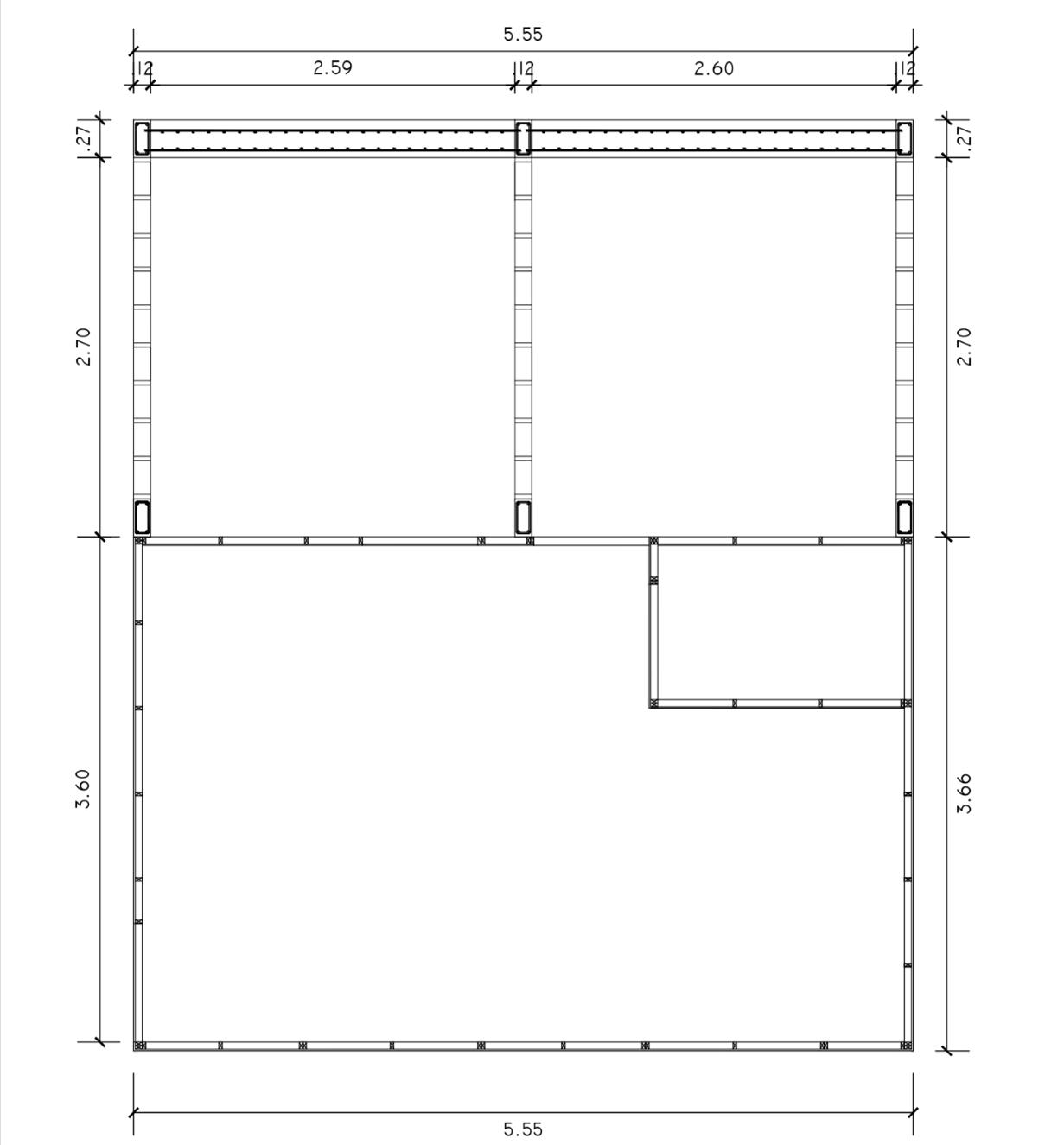

UNIDAD 04 10. PLANTA DE TECHO

EJERCICIO 18

ASIGNACIONES Y TAREAS ASIGNADAS

Finalmente se otorgó graficar la planta de techo , donde se usa un material de concreto armado por una parte del módulo y por la otra un material de madera para cubrirla.

18

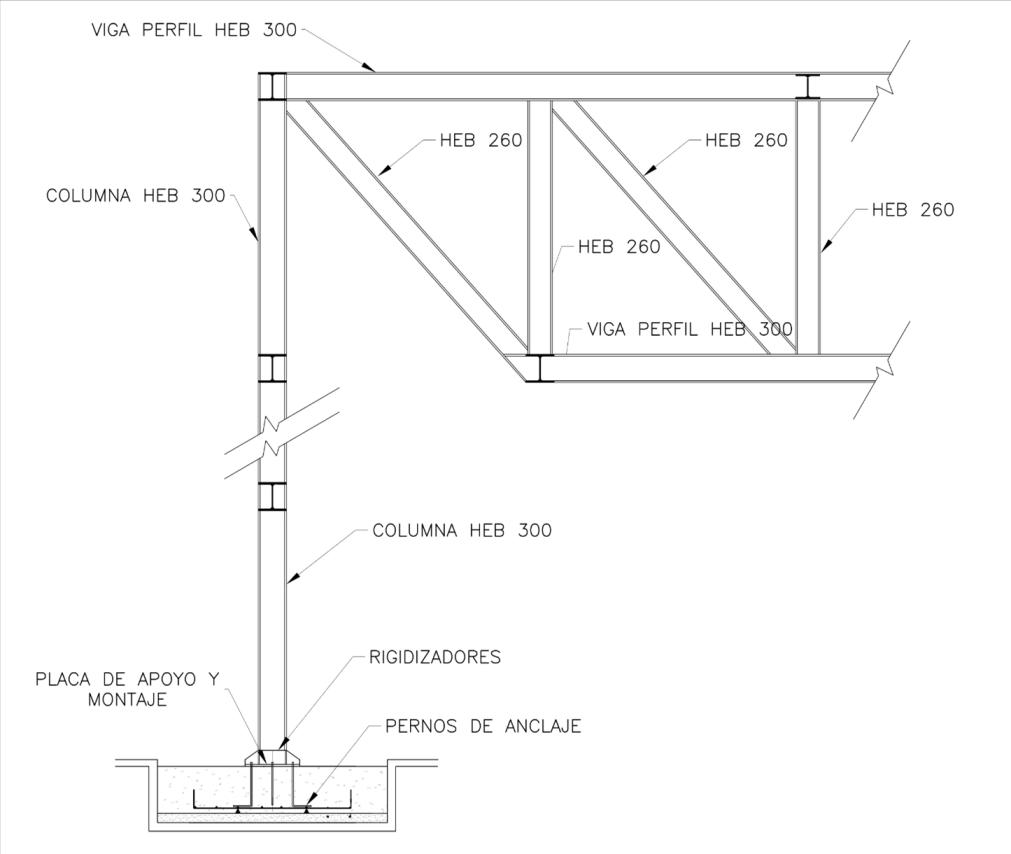

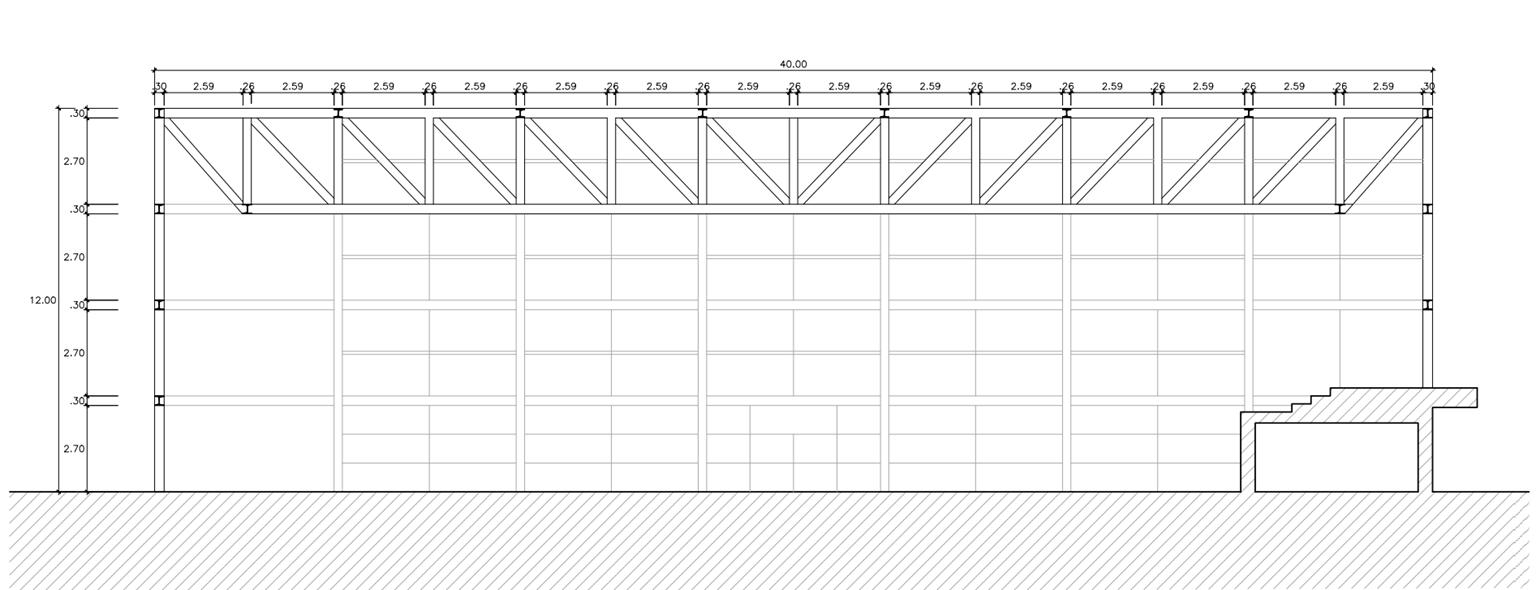

UNIDAD 04 1. CORTE GENERAL DEL PÓRTICO Y 3D

GENERAL DEL PÓRTICO DE ESTRUCTURA METÁLICA

2.

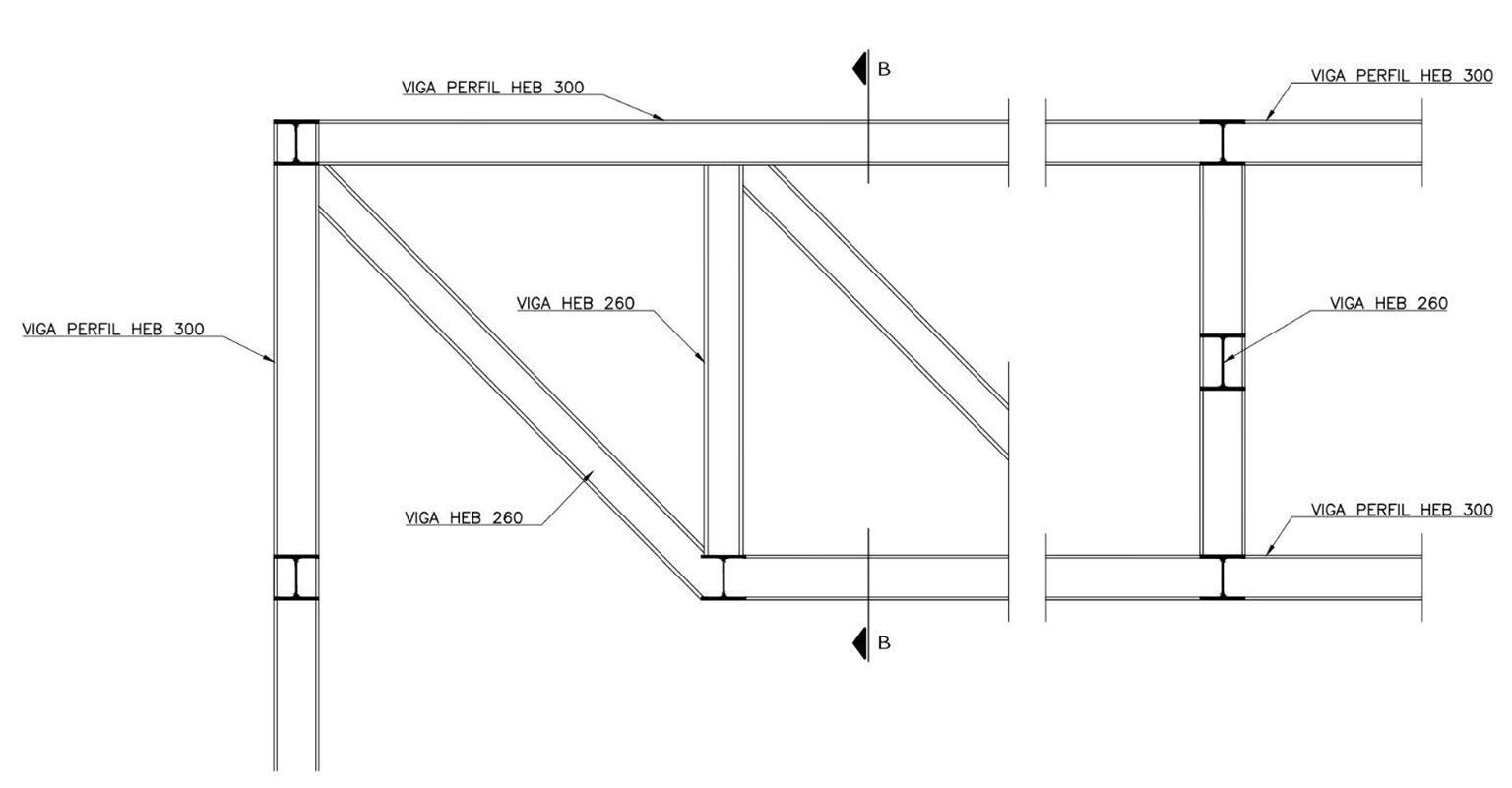

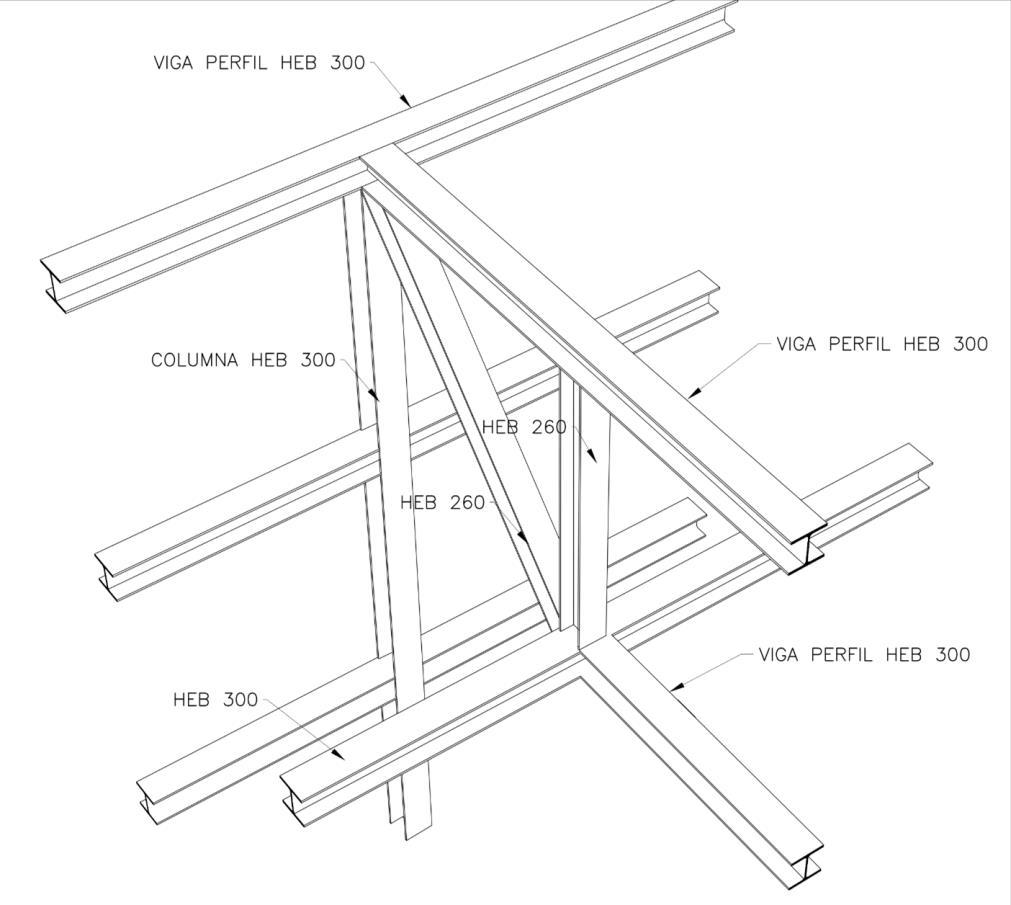

2. DETALLE DETALLES UNIÓN PÓRTICO Y CERCHA

3D DE DETALLE GENERAL DEL PÓRTICO

EJERCICIO 19

ASIGNACIONES Y TAREAS ASIGNADAS

Se le indica mostrar la representación del corte general del pórtico de la estructura metálica, asimismo graficar los detalles generales del pórtico y un 3D. También presentar e indicar los detalles por unión del pórtico y cercha

19

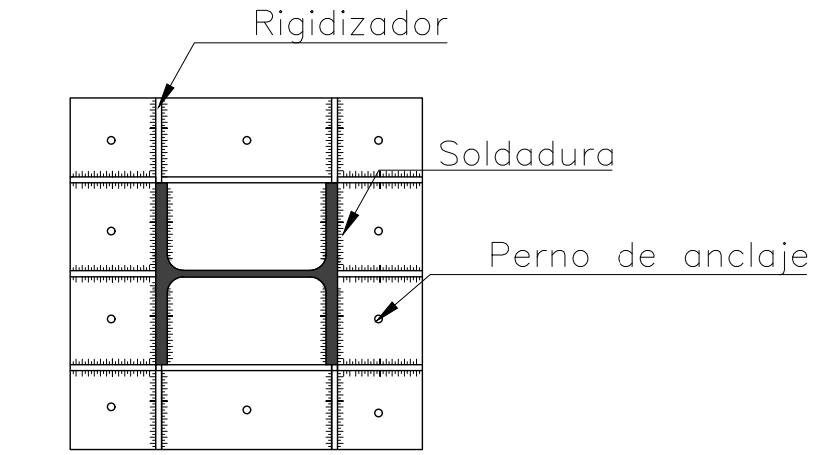

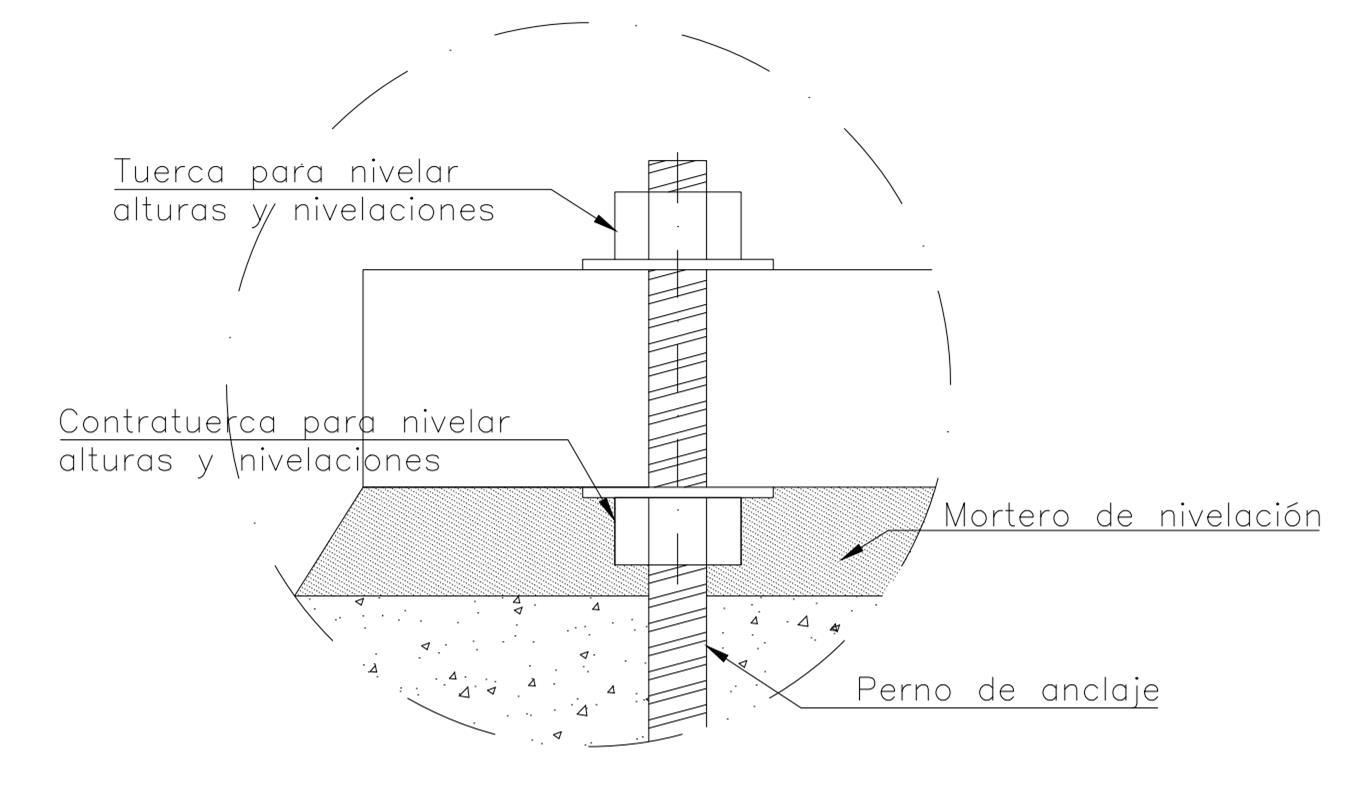

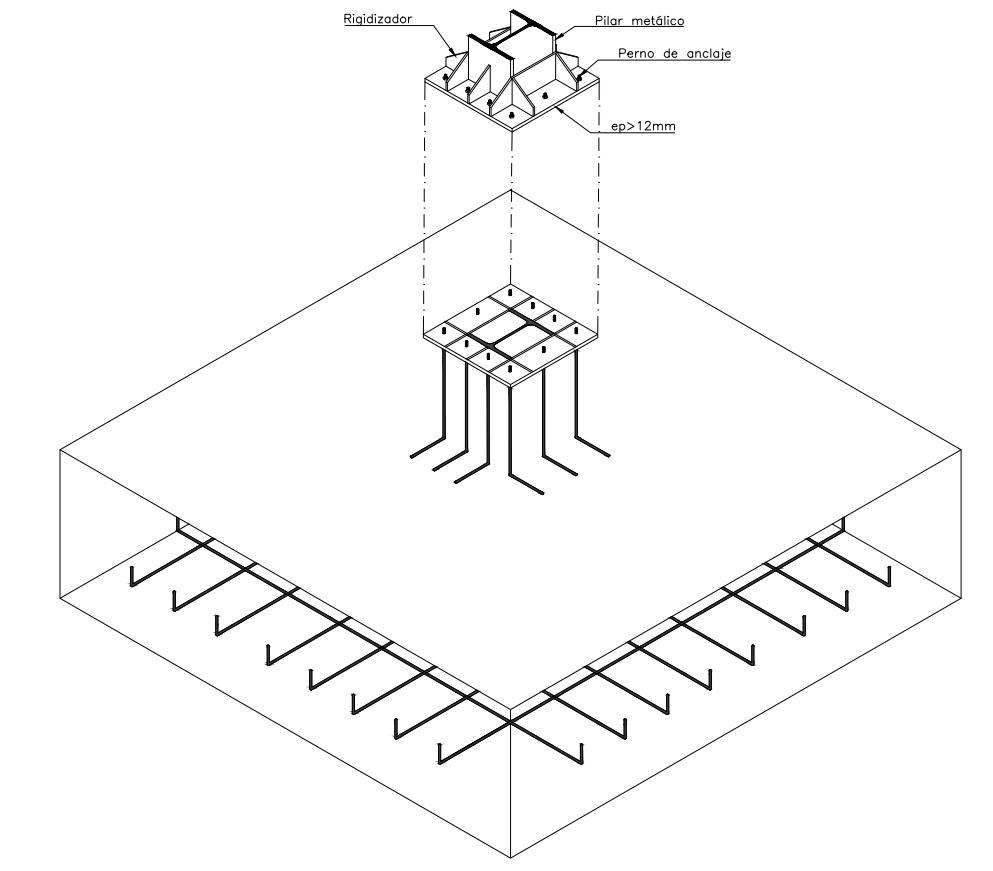

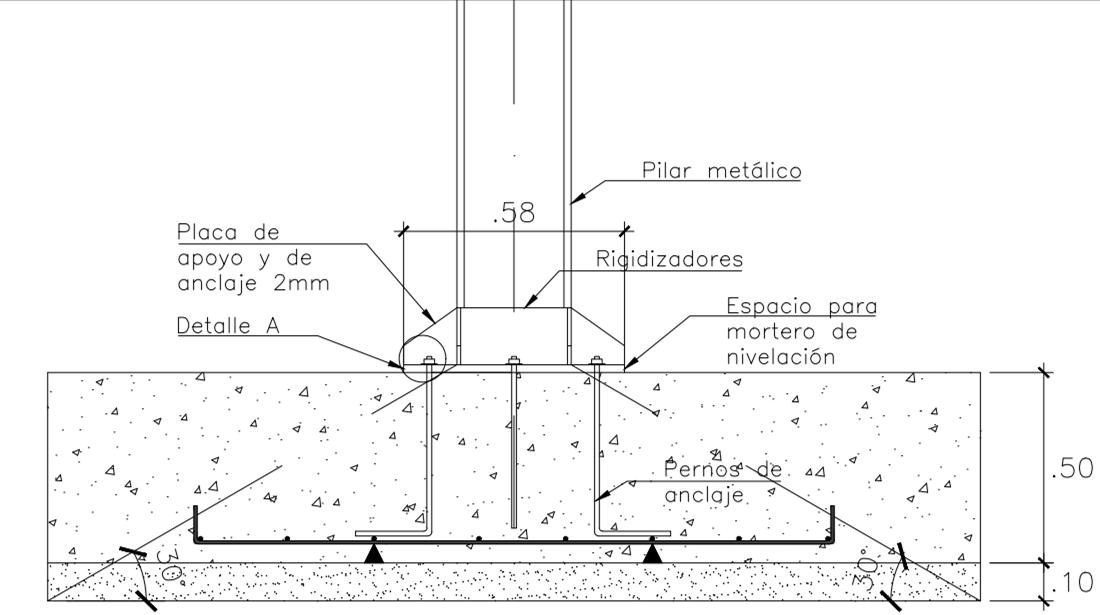

UNIDAD 04 2. DETALLES UNIÓN DE COLUMNA Y CIMENTACIÓN

PLANTA

AXONOMETRÍA

DETALLE A

EJERCICIO 20

ASIGNACIONES Y TAREAS ASIGNADAS

Finalmente se muestra y designa los detalles por unión de columna y cimentación, donde se presenta el detalle A, el corte, la planta y la isometría.

20

empleando conocimientos sobre los temas de Suelo , cimentación, la aplicación del concreto armado , la albañilería, el uso de material de madera y metálica. Donde se me otorgó una enseñanza para resolver estos problemas basados en hechos reales de construcción.

Finalmente mediante todas estas unidades se fueron reforzando los conocimientos previos y que además aplicaron en este portafolio 2021-1 con una buena comprensión de los temas indicados anteriormente. Estos trabajos prácticos fueron de gran utilidad para mi aprendizaje donde pude entender los distintos procesos constructivos y detalles constructivos de distintos materiales como el concreto armado, la madera y metálica. Cabe recalcar que sin el apoyo de

EDIFICACIÓN 1

Al finalizar el curso de Edificación I se logró culminar con éxito las láminas anteriores y

PORTAFOLIO 2021-1

CONSIDERACIONES FINALES DEL ESTUDIANTE SOBRE SU PROCESO DE APRENDIZAJE

mis compañeros de grupos y criticas del arquitecto docente no se hubiera logrado comprender y realizar esta presentación de portafolio.

UNIVERSIDAD RICARDO PALMA

FACULTAD DE ARQUITECTURA Y URBANISMO

EDIFICACIÓN I

21
