MULTIFAMILIAR I

Plano De Massa

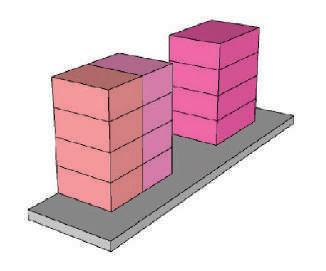

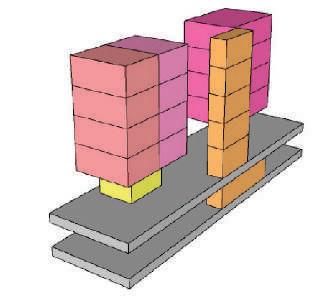

1. INSERÇÃO DOS VOLUMES HABITACIONAIS NO TERRENO DE ACORDO COM CADA LÂMINA BLOCO NA FACHADA FRONTAL É DE APARTAMENTOS E BLOCO MAIS NOS FUNDOS DO TERRENO É DE ESTÚDIOS

PLANTA BAIXA - SUBSOLO

PLANTA BAIXA - TÉRREO

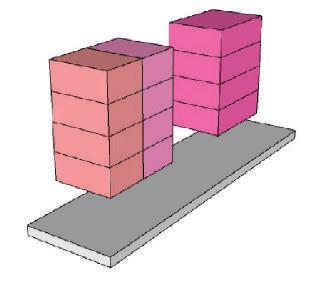

2. ELEVAÇÃO DO SOLO PARA CRIAÇÃO DE UM TÉRREO LIVRE E DEMOCRÃTICO E DE UMA PRAÇA INTERNA RETOMADA DESSA VIVENCIA SOCIAL QUE SE PERDEU NAS CIDADES, OU SEJA, O MORADOR DA EDIFICACAO, VOLTA A PERTENCER AO MEIO EM QUE ESTA INSERIDO

PLANTA BAIXA - 1o PAVIMENTO

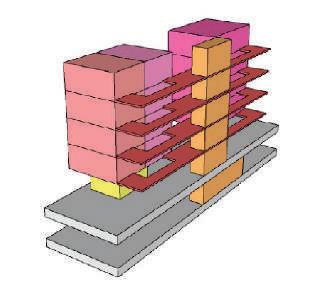

3. BLOCOS DE INFRAESTRUTURA (GARAGEM NO SUBSOLO, LIXEIRA, HIDROMETRO),

USO E CIRCULAÇÃO VERTICAL (ELEVADOR) INSERIDOS VOLTADOS PARA A PRAÇA, DE FORMA QUE ESTIMULEM A CIRCULAÇÃO E DIFERENTES ATIVIDADES E VIVENCIAS NAQUELE ESPAÇO AO MESMO TEMPO.

PLANTA BAIXA - 2o PAVIMENTO

PLANTA BAIXA - 3o PAVIMENTO

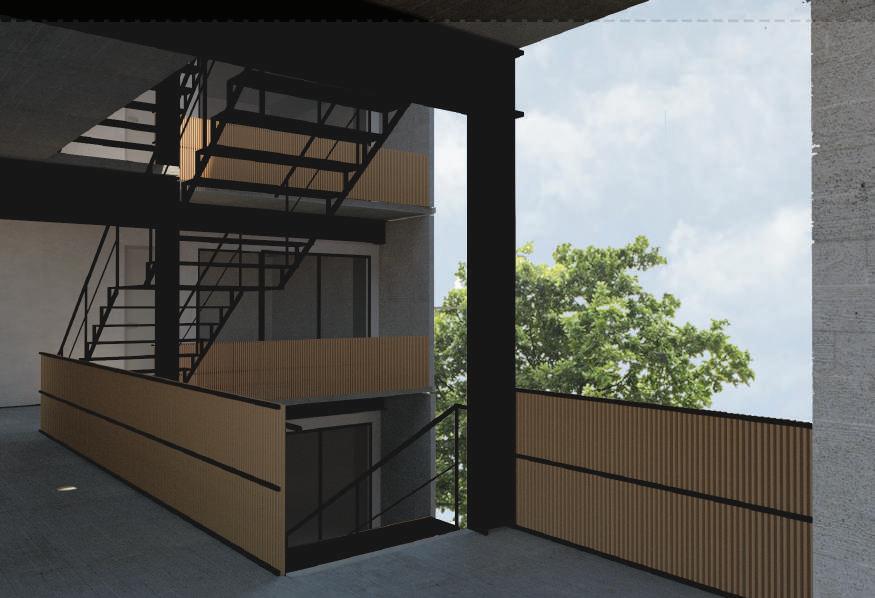

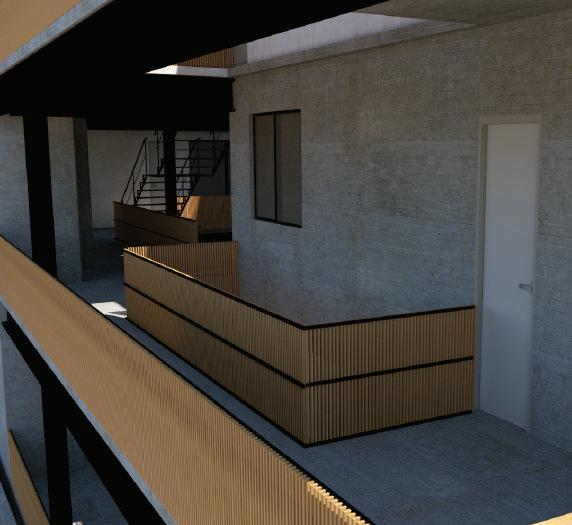

4. PASSARELAS CONECTAM OS DOIS BLOCOS E FUNCIONAM COMO O ESPAÇO QUE CADA APARTAMENTO PODE TRANSBORDAR, OU SEJA, SÃO A EXTENSAO DE CADA APARTAMENTO.

PERMITEM DIFERENTES OBSERVAÇÕES E CONEXÕES COM A CIDADE EM DIFERENTES MOMENTOS E ÂNGULOS.

PLANTA BAIXA - 4o PAVIMENTO

PLANTA BAIXA - COBERTURA

OS 3 PRINCIPAIS PRIORIDADES QUE O PROJETO LEVA EM CONSIDERAÇÃO SÃO:

1. A RELAÇÃO ESTABELECIDA NO TÉRREO, O DIRETO DE APROPRIAÇÃO E LIVRE USO PARA ENRIQUECER ESSE CARÁTER PÚBLICO DA RUA

2. A POSIÇÃO DA PASSARELA É VOLTADA PARA O LADO DIREITO DO TERRENO DEVIDO AS INCIDÊNCIAS SOLARES PROPICIAS DURANTE O DIA

3. PONTOS FOCAIS DE OBSRVAÇÃO DA CIDADE E DA EDIFICAÇÃO SE TORNAM MUITO RICOS QUANDO EXPERIENCIAOS EM DIFERENTES ALTURAS E FACHADAS.

PLANTA BAIXA ESTRUTURAL

PILAR EM PERFIL METÁLICO W-200 X 71,0 (H)

LAJE EM CONCRETO ARMADO

VIGA EM PERFIL METÁLICO W - 200 X 79 (H)

DETALHE - PASSARELA

Ficha T Cnica

Local: Campo de São Cristóvão

Ano: outubro de 2019 Área do Terreno: 357m2 Número de unidades: 12

A extensão da praça interna da edificação para o terreno ao lado cria uma nova área verde para a cidade. Em São Cristóvão há uma ausencia de areas comuns verdes e agradaveis de convivio para os moradores e para quem circula pelo local.

A criação desse espaço cria novas trocas, vivencias e experiencias do espaço urbano, tanto pelos moradores da construção quanto por quem passa por aquela área.
