UNI-FAUA-APA107B-GRUPO1-PAMPA DE LOS PERROS 1

1.ESTUDIO

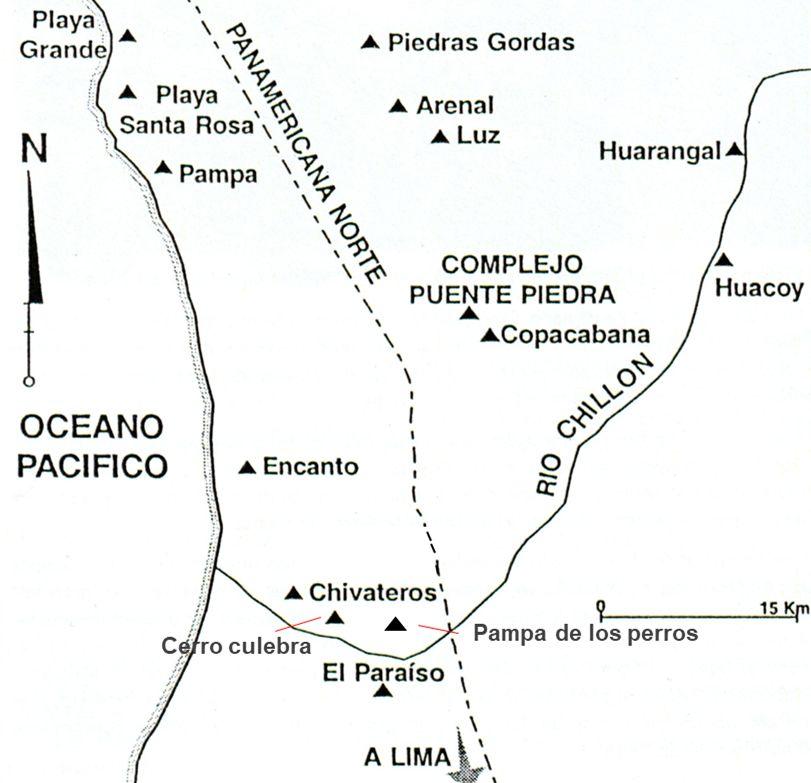

MARCO HISTÓRICO

PERIODO LÍTICO

CHIVATEROS

11000 a.C

Chivateros posee una antigüedad de11,000añosa.C.,porloquesele consideraelhombremásantiguo delacostaperuana.

Esconsiderado como el más grande taller lítico peruano, es decir, el lugar donde los hombres de esa zona elaborabansus herramientas.

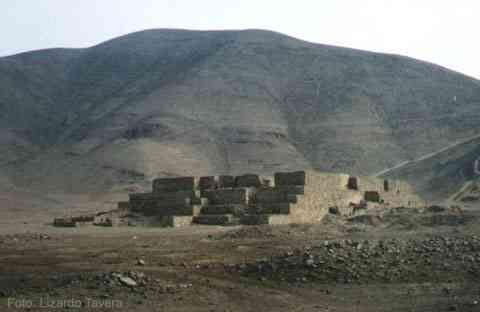

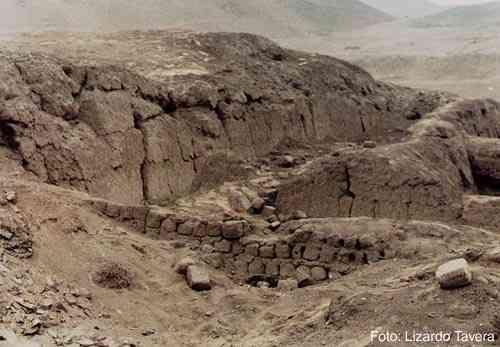

HUACA ROSADA (PAMPA DE LOS PERROS)

4500 a.C - 2500 a.C

Huaca Rosada o Pampa de los Perros es un conjunto arqueológico con más de 4500 años de antigüedad, anterioralsurgimientodela Cultura Chavín y casi contemporáneo con la ciudaddeCaral

Su arquitectura era principalmenteceremonial

CONTEXTO

ElProyectoParque

Porcino,seinicióen 1969. como parte deunproyectoque promueve la ejecución de proyectos de desarrollo. es asi que surge Parque porcino concebido para ser dedicado exclusivamenteala crianzadeganado porcino.

REPUBLICANO

PARQUE PORCINO

PERIODO ARCAICO

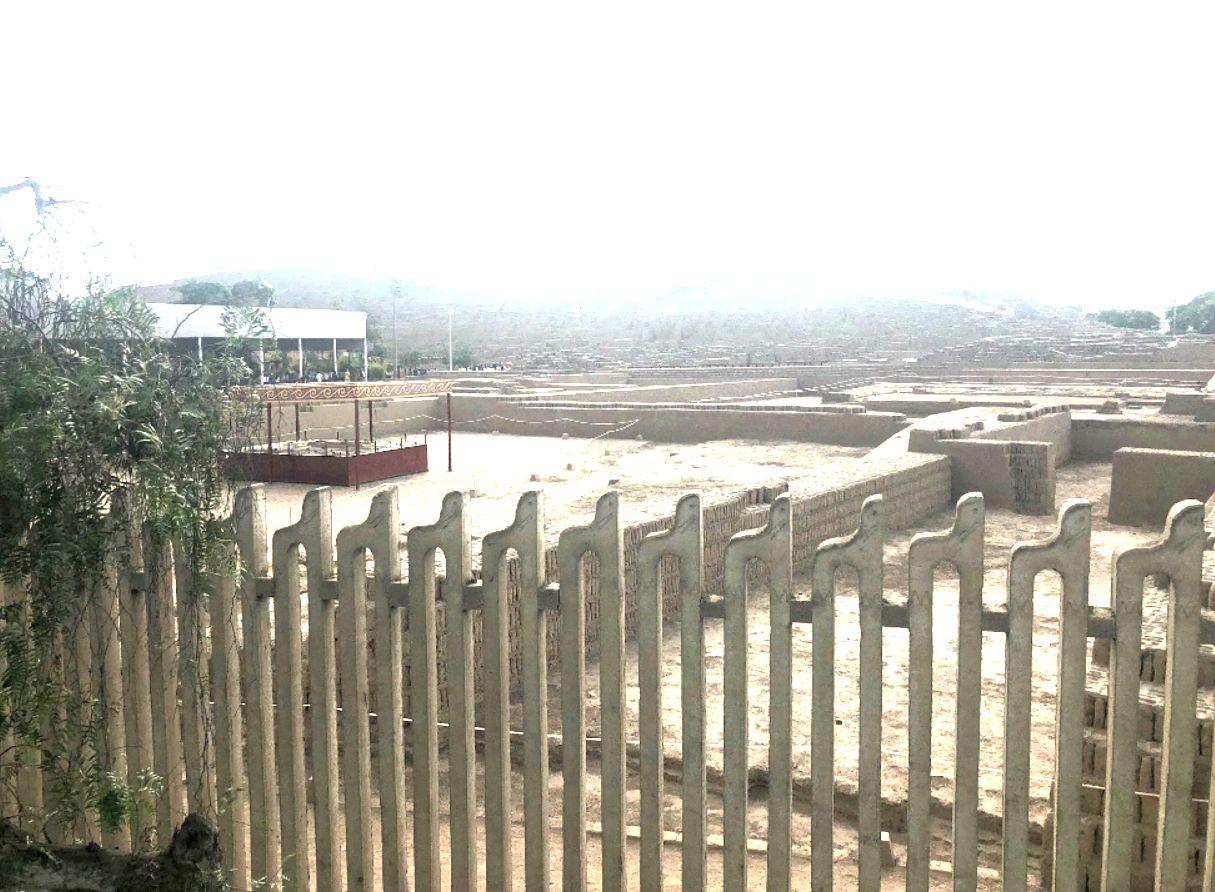

HUACA EL PARAISO

4000 a.C - 1400a.C

El Paraíso es uno de los mayores asentamientos de la fase final del periodo Pre-cerámico. Tenía arquitectura monumental y por las evidenciasencontradas,sesugiereque tuvounusopúblico,comunitarioy uso doméstico.

Paraterminarlaconstruccióndetodoel complejo se necesitó más o menos 100,000 toneladas de piedra, las que fueronsacadasdecanterasenloscerros vecinos.

PERIODO INTERMEDIO TEMPRANO

CERRO CULEBRAS

100 d.C - 450 d.C

El complejo arqueológico de cerro culebras perteneciente a la cultura Lima fue el núcleo de la población asentada ahí durantelosaños 250a650dC

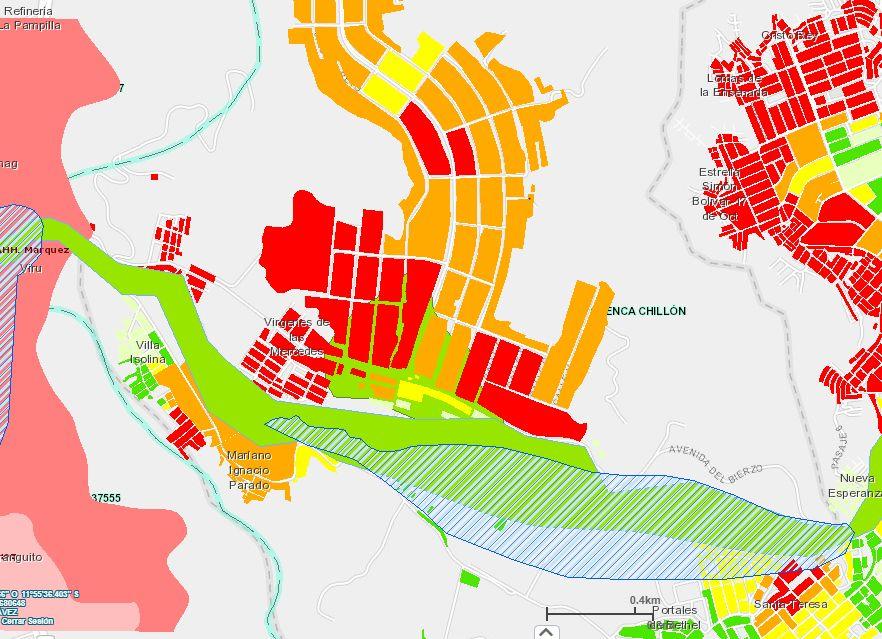

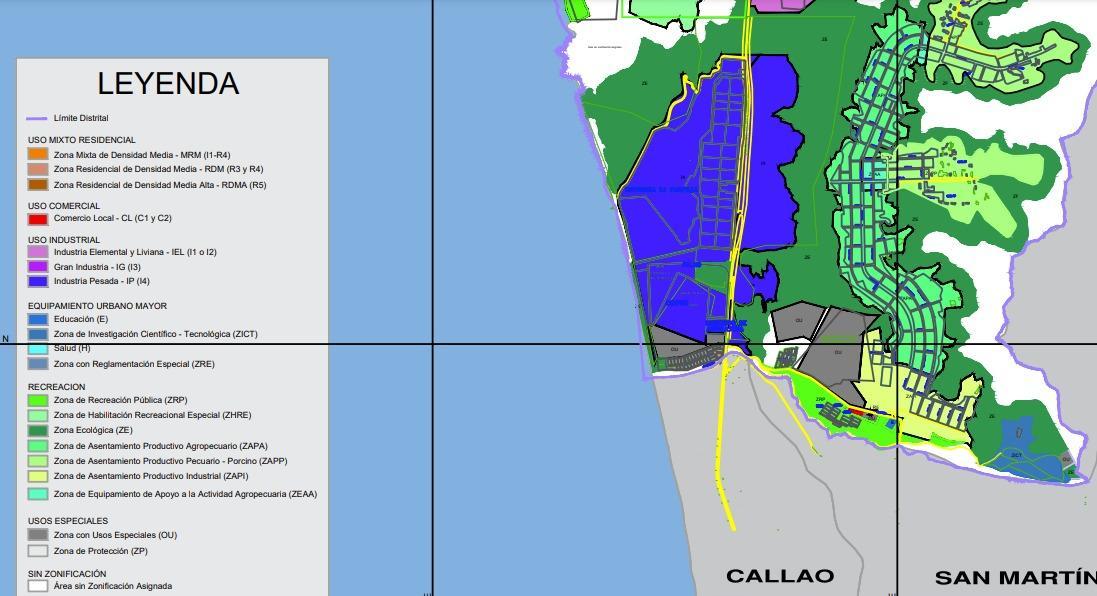

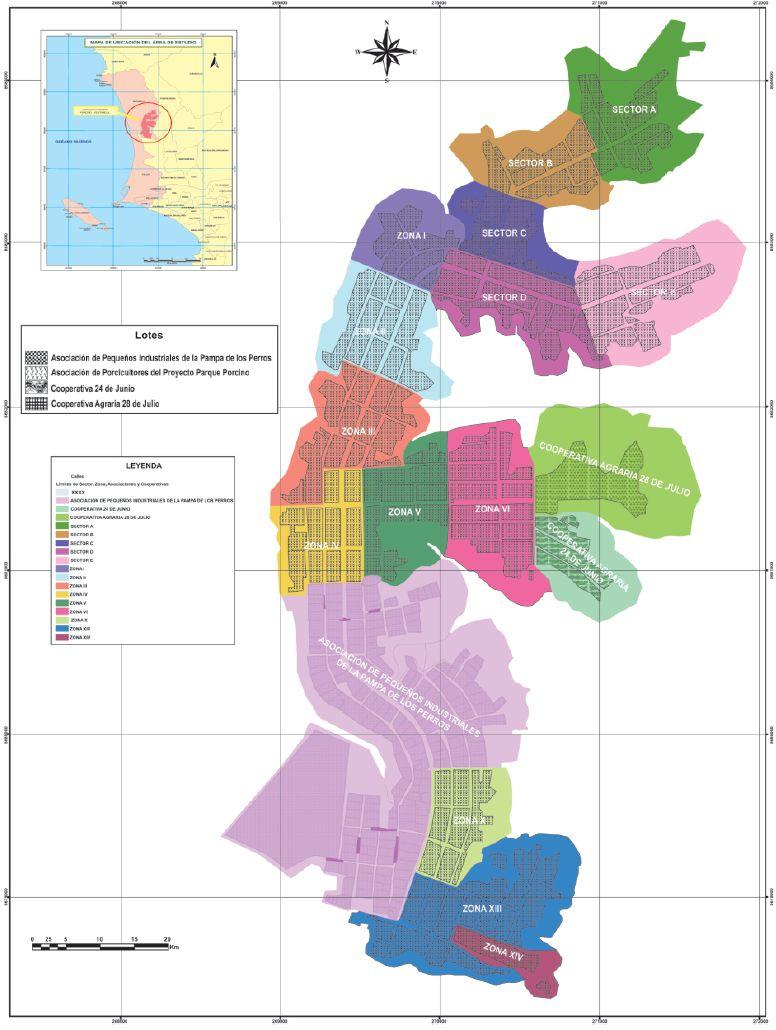

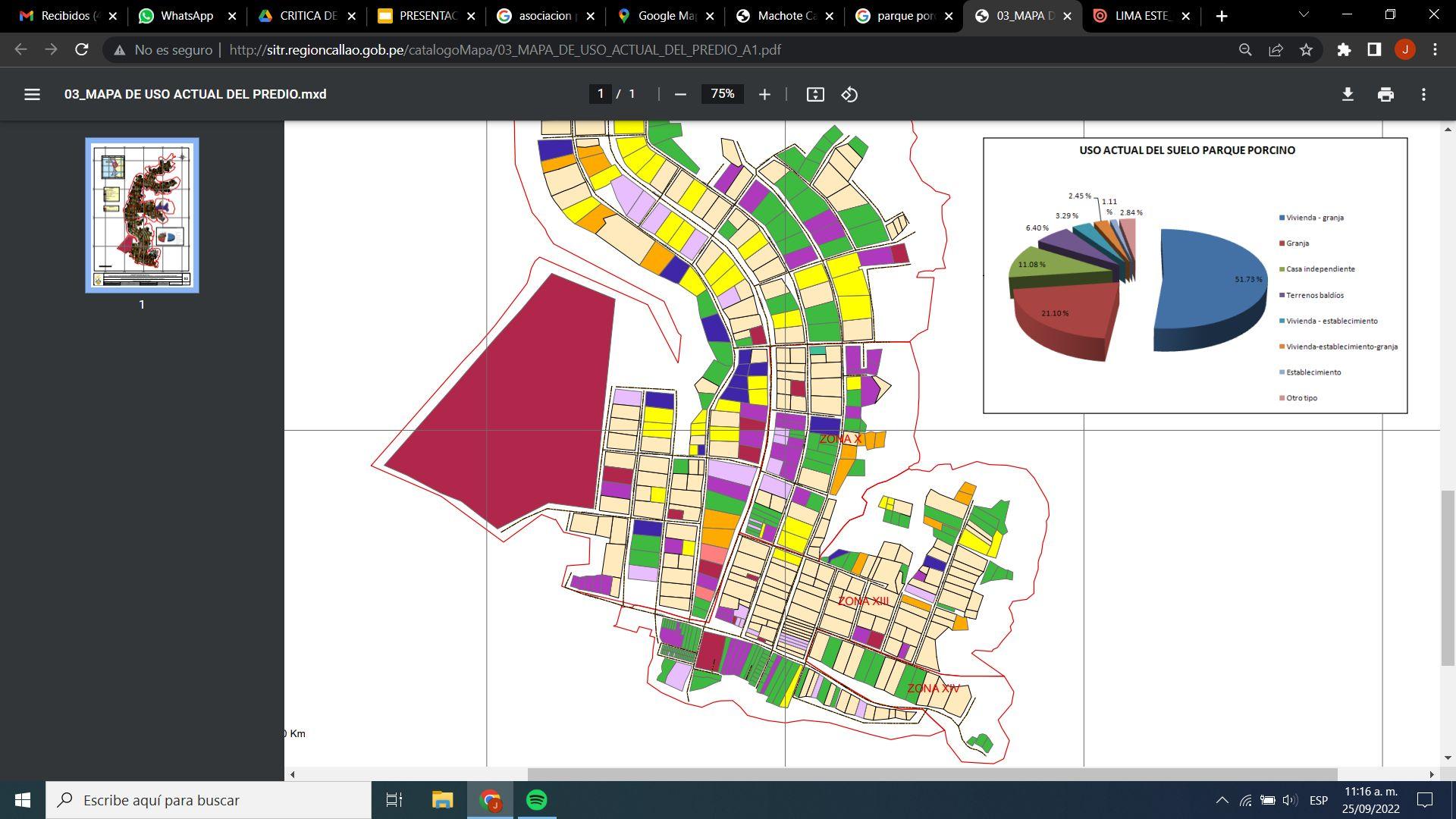

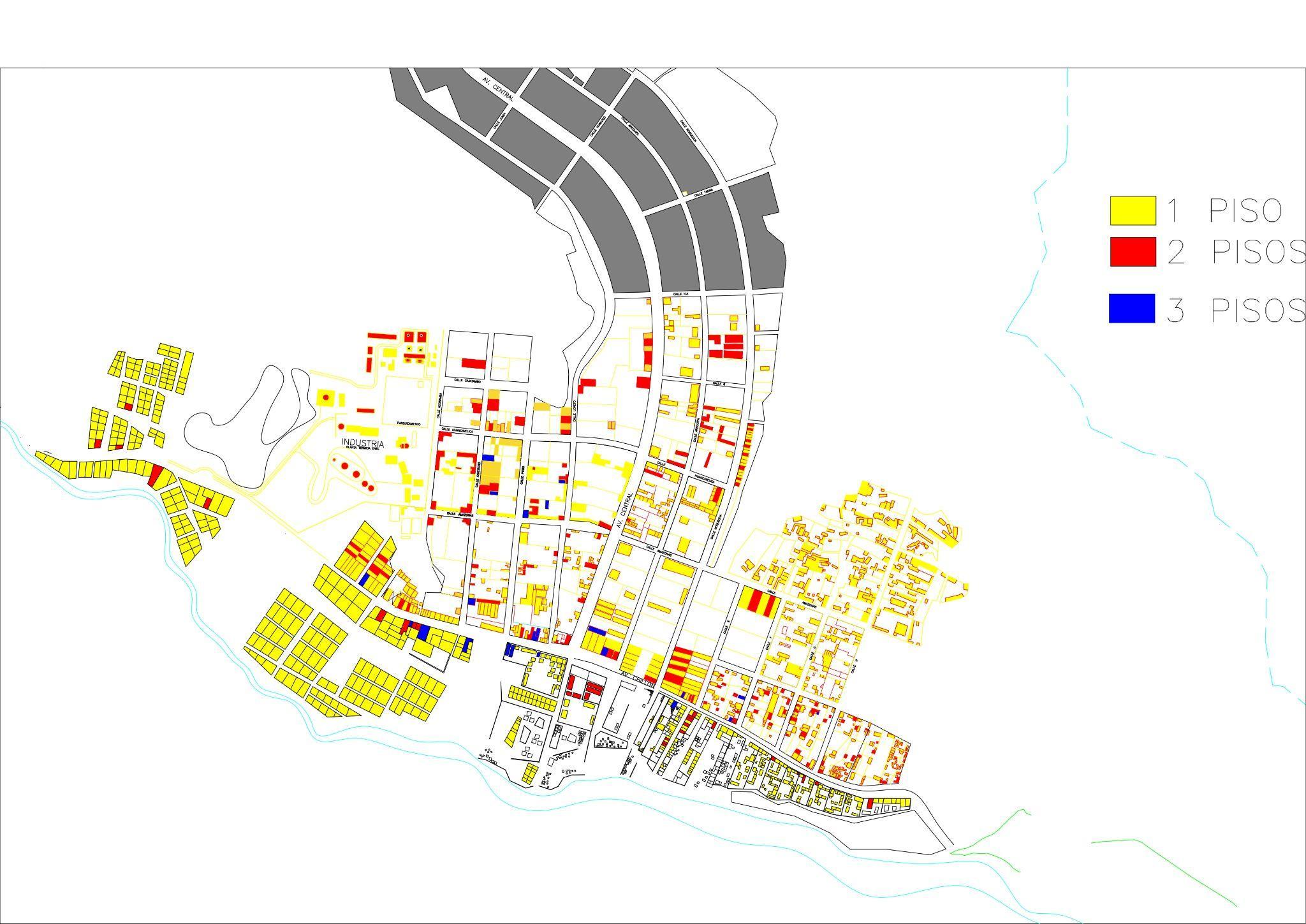

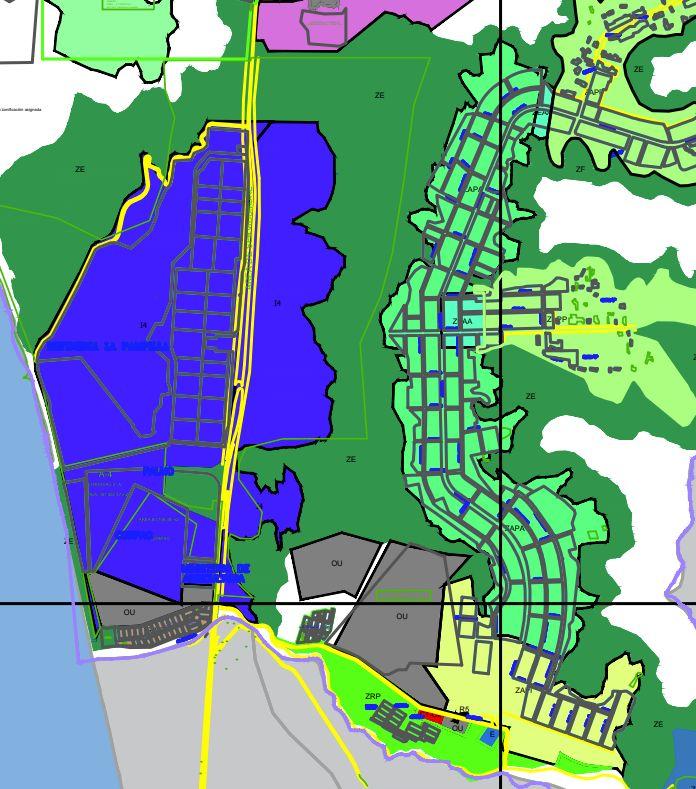

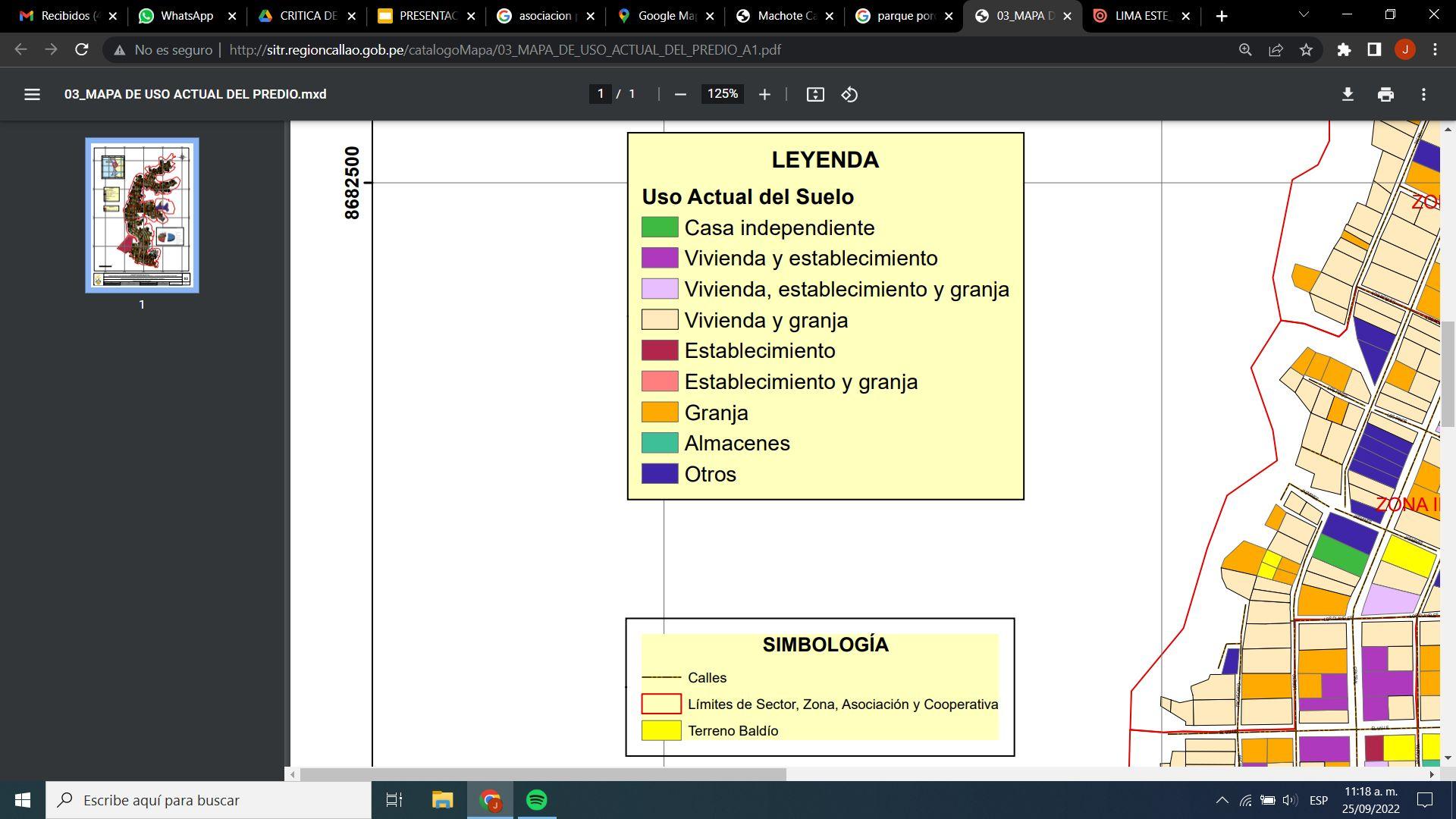

USOS DE SUELO Y ZONIFICACIÓN

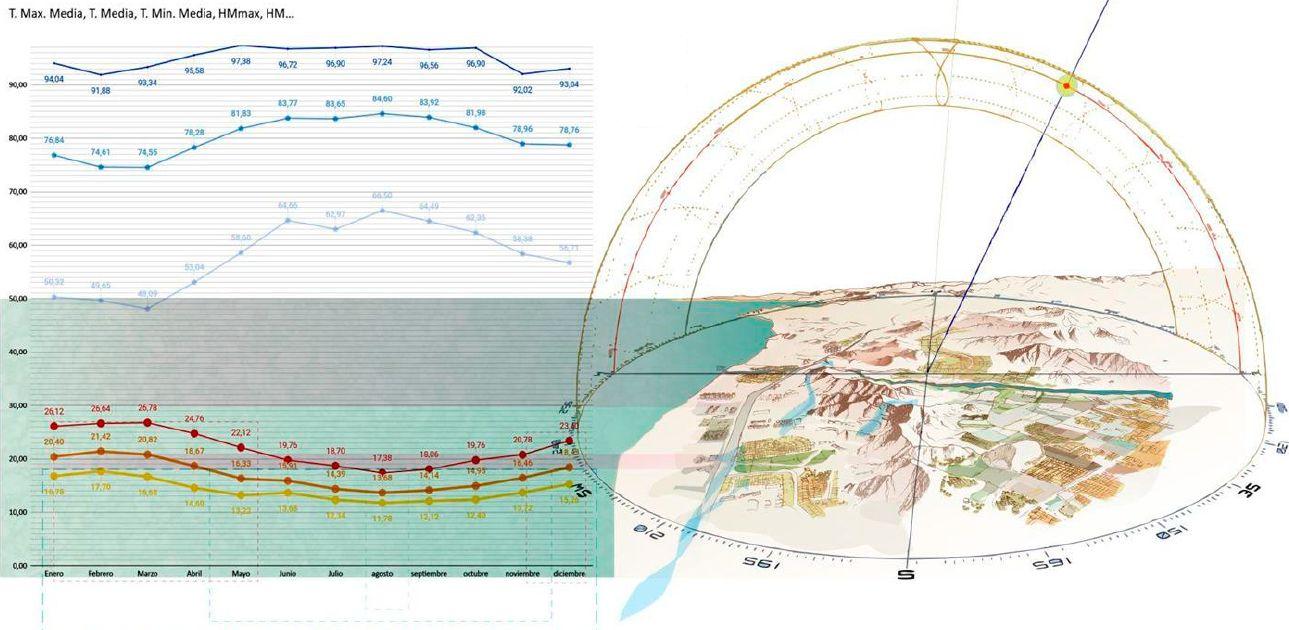

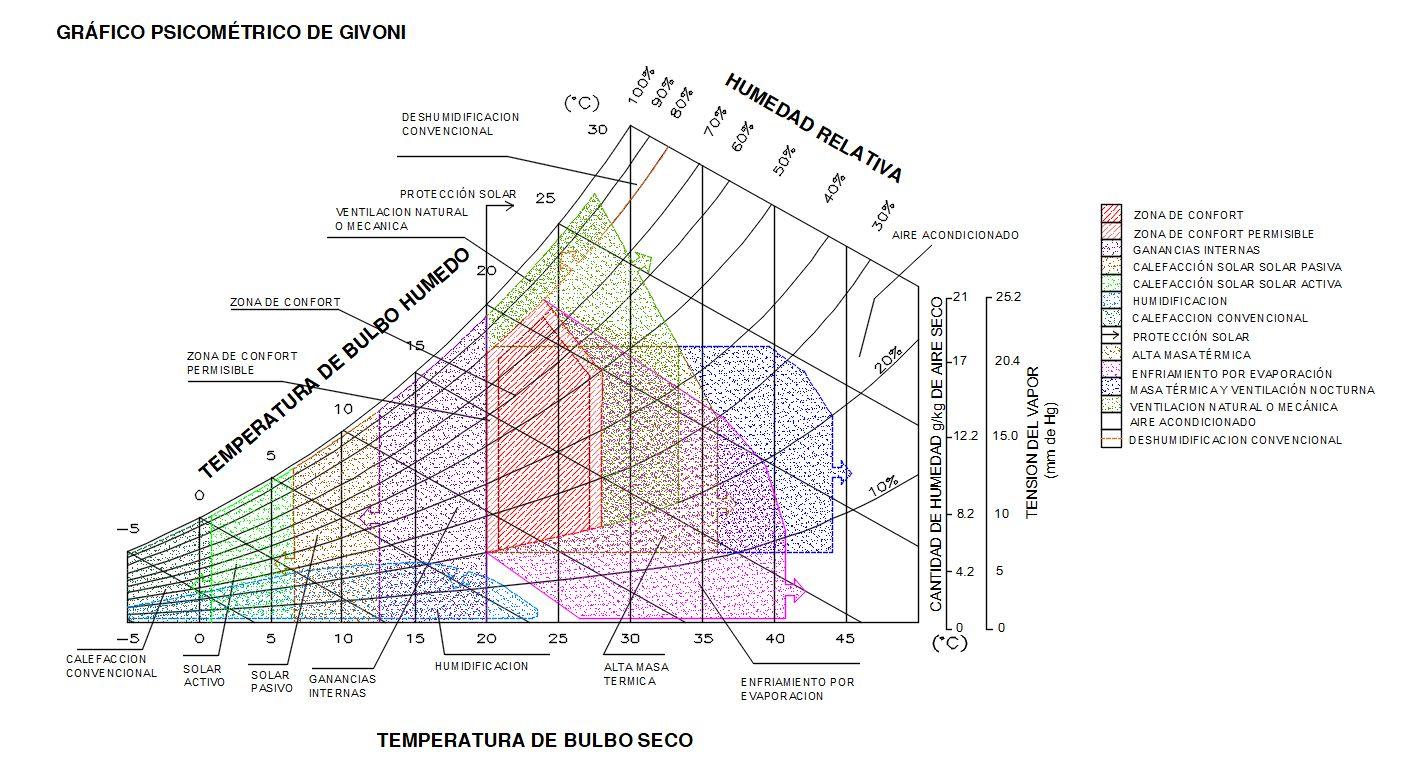

GRÁFICO PSICOMÉTRICO DE GIVONI

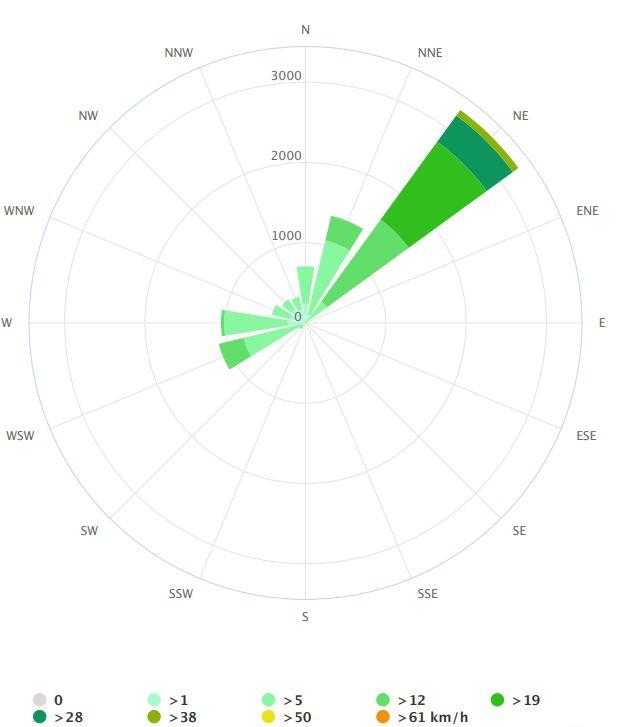

CARTAS

LEYENDA

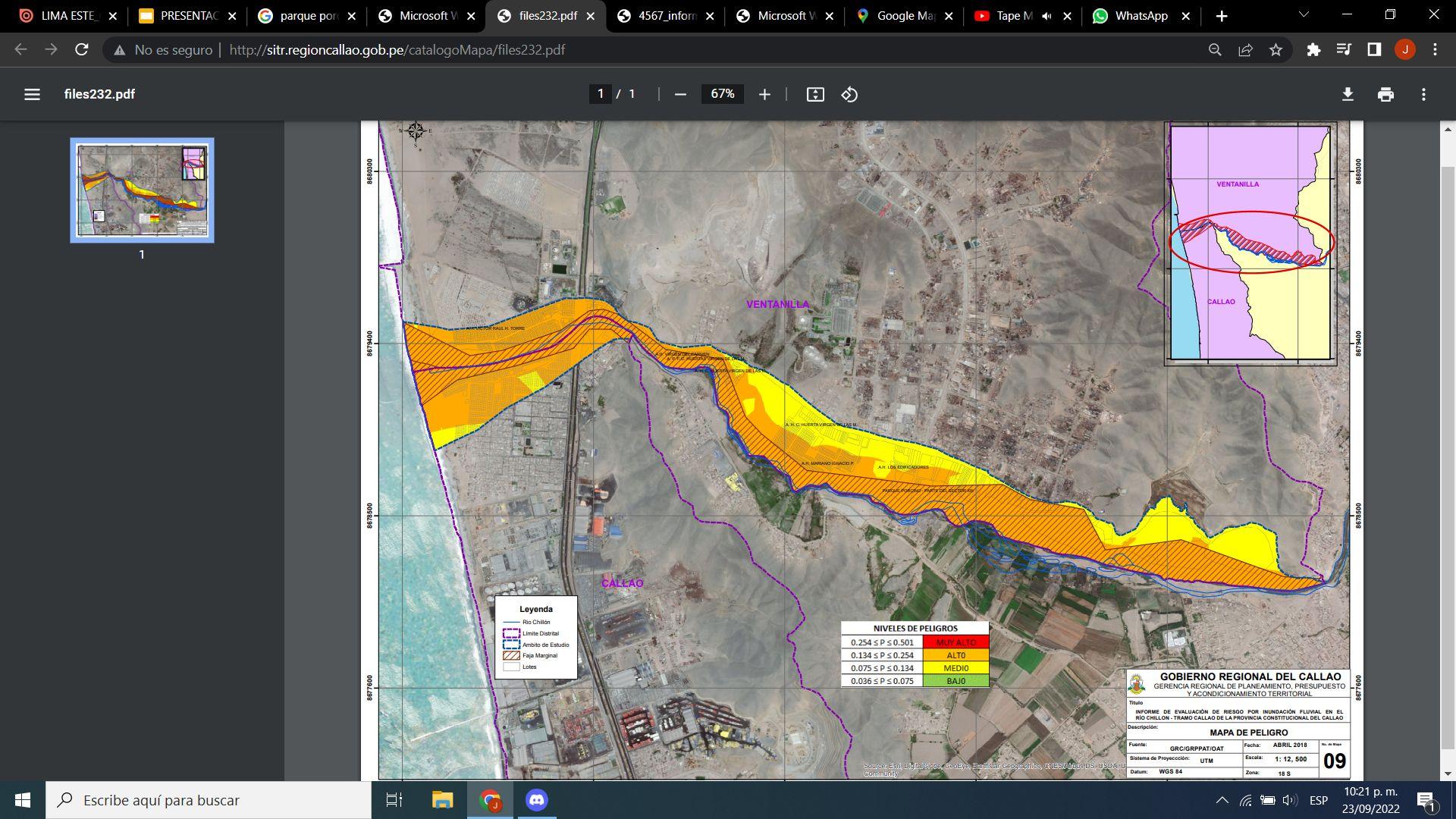

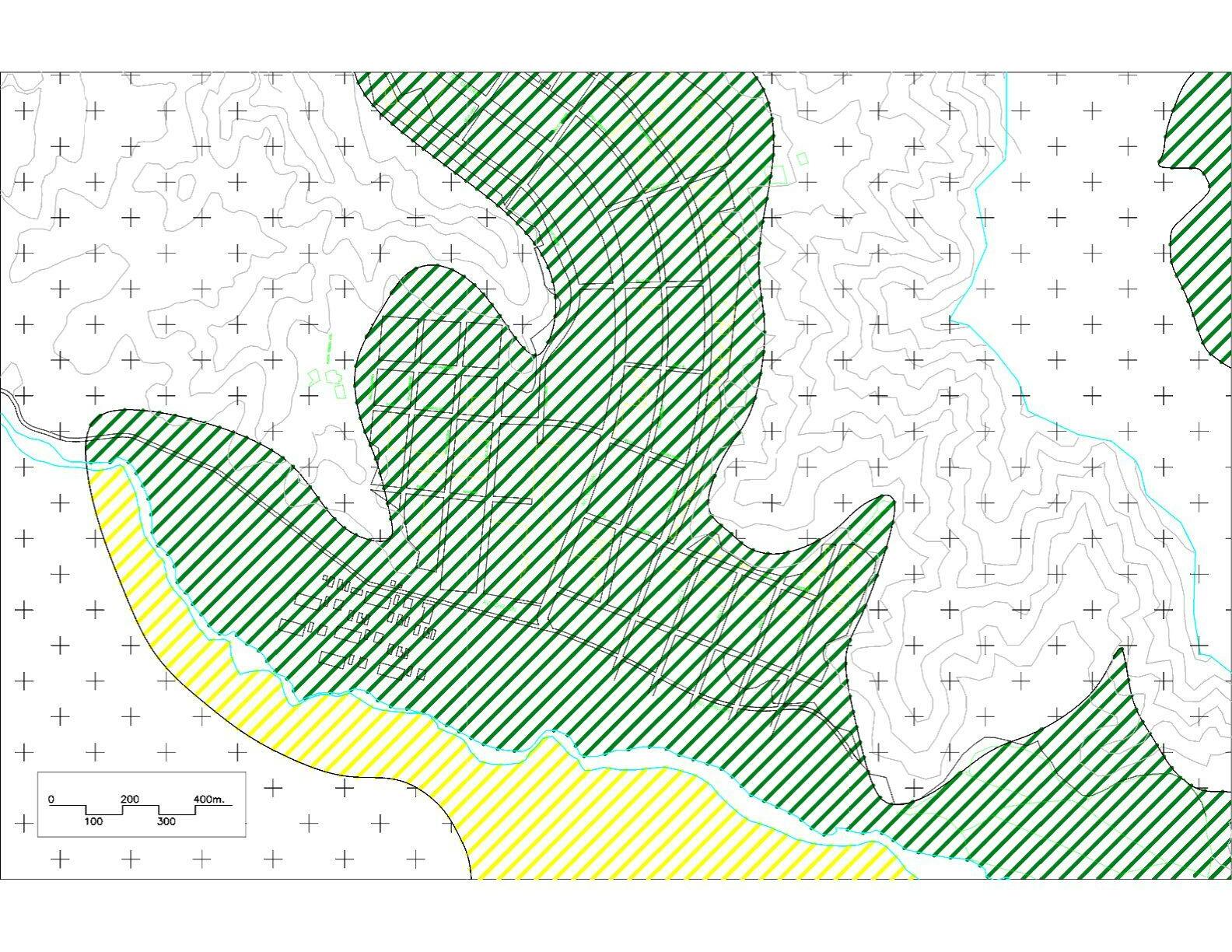

FUENTE:Aguilar Z.Calderon D.Microzonificación Geotécnica Sísmica Del Distrito De Ventanilla

Zona I: Comprende la parte sur este y central del distrito, conformado por depósitos de suelos coluviales, provenientes de las laderas de los cerros circundante Zona II: Abarca la parte noreste del distrito, el suelo es un estrato de arena que cubre las formaciones rocosas, con espesor variable Zona III: comprende los depósitos de arenas eólicas de gran espesor y sueltas del sector noroeste del distrito. También se ha considerado a los depósitos marinos a lo largo de la costa conformada por arena saturada Zona IV: está conformada por los suelos pantanosos y depósitos de arenas sueltas de gran espesor que se ubican en la parte litoral del distrito

Cerro Cucaracha

Cerro La Cuchilla

Cerro Respiro

RUTADE TRANSPORTE PORCINO

DE

DE TRANSPORTE LOGÍSTICO

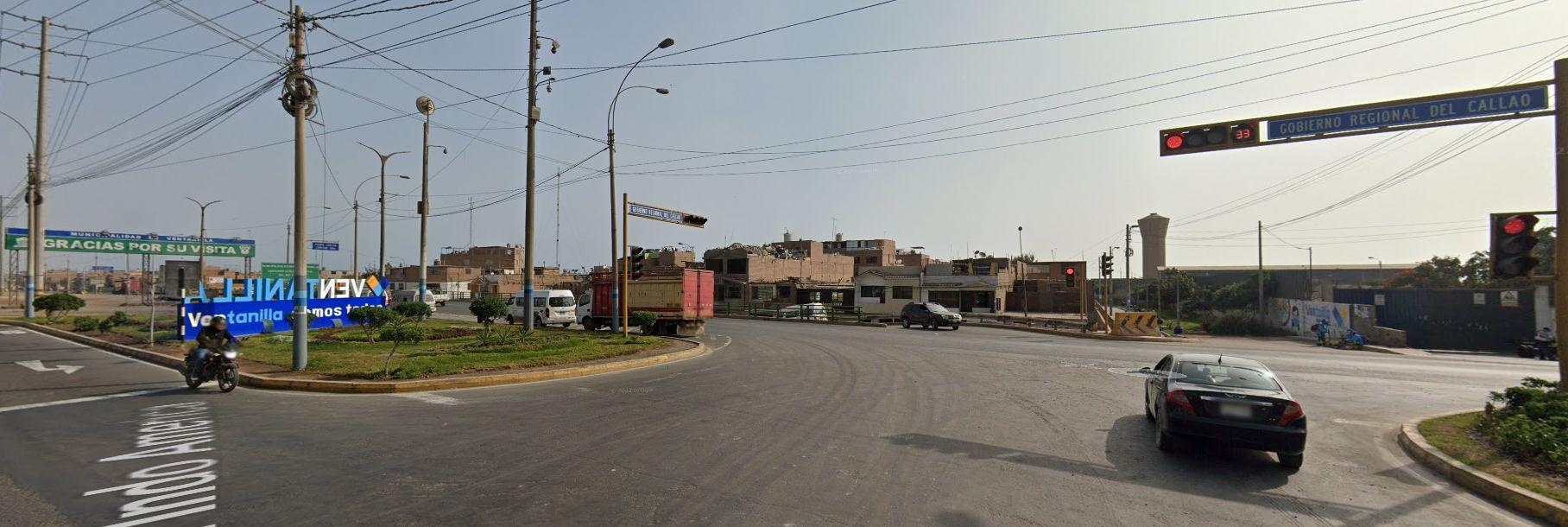

El acceso a esta parte de la ciudad es mediante transporte privado o mototaxi se da principalmente desde la AV. Gambetta.

Desde la Av. Nestor Gambeta hasta el cruce de AV. Chillón con Central el recorrido es aproximadamente 2 Km y se realizan en 6 minutos a moto, además la Av.Chillón se encuentra asfaltada hasta el cruce con Central.

AV.CHILLÓN

SENDAS

SENDAS SECUNDARIAS

NODO HITOS

Marcado

Son

El

LÍMITE DE LOS CERROS

RÍO CHILLÓN

PRINCIPALES

DINÁMICA URBANA

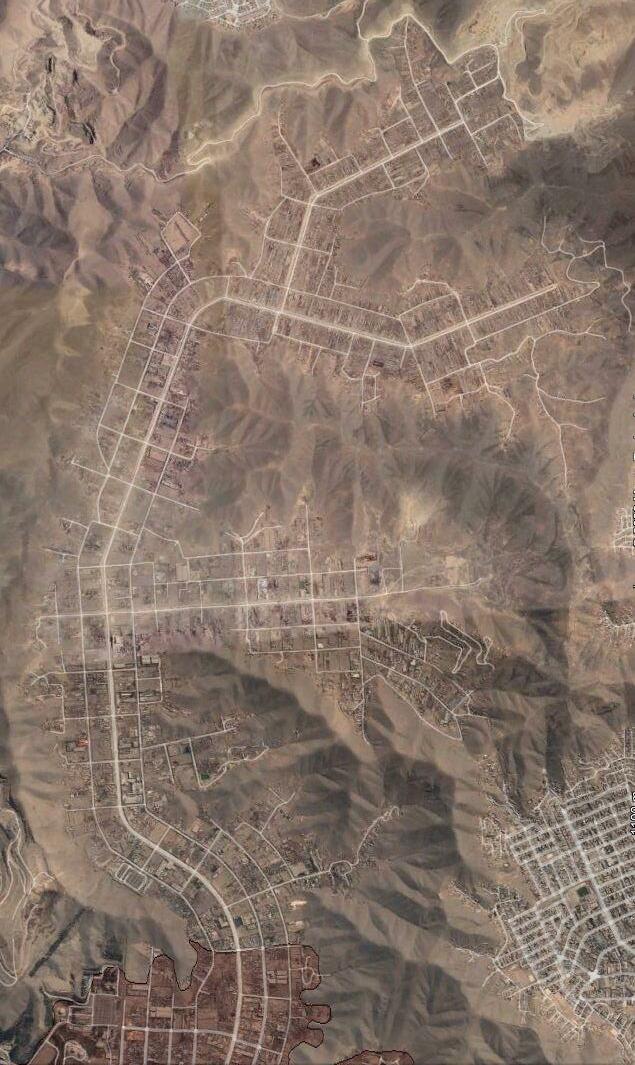

El asentamiento y crecimiento urbano del Parque porcino se genera con la entrega de terrenos en el año 1970, desde ese momento comienza una expansión que se detiene y es definida por elementos naturales y construidos como lo son principalmente los cerros que lo rodean, el río, las huacas y las avenidas.

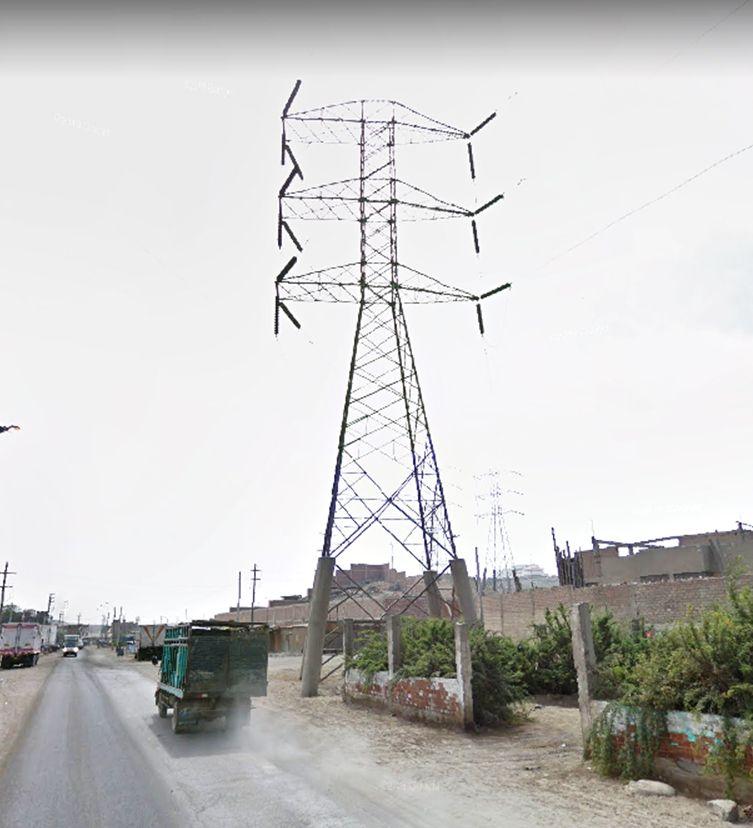

ANTENA

ELECTRICIDAD

ANTENA DE ELECTRICIDAD

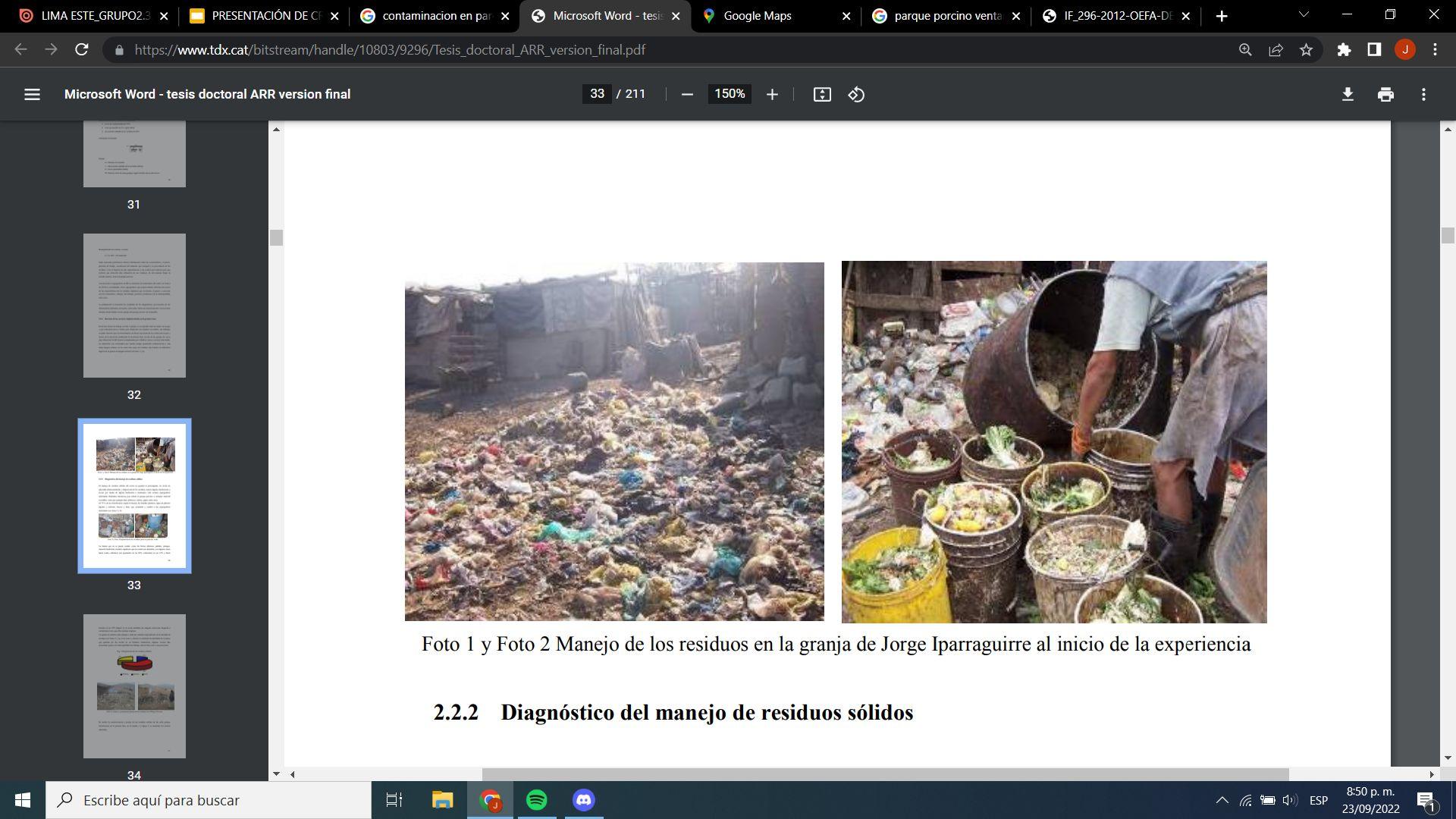

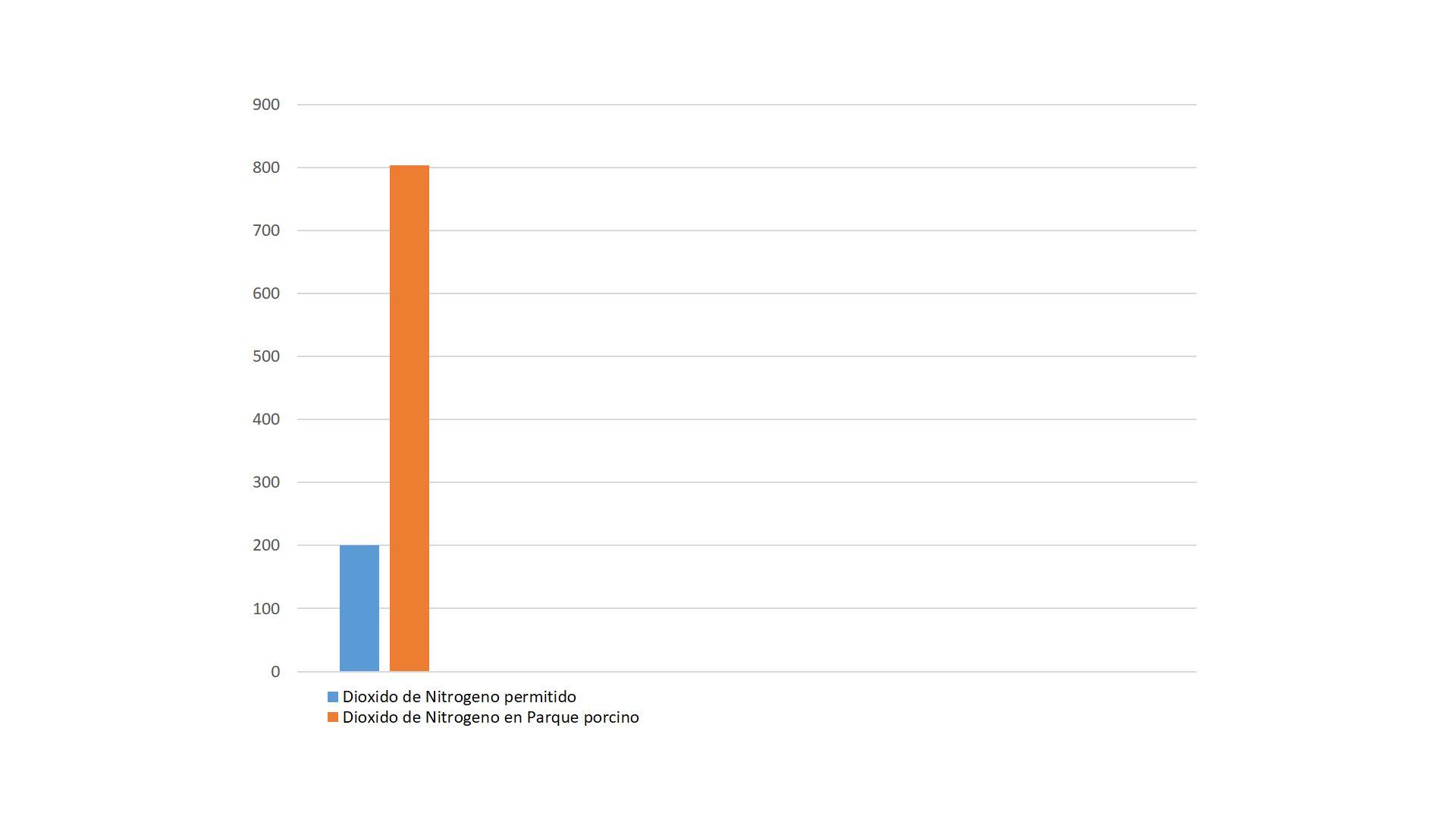

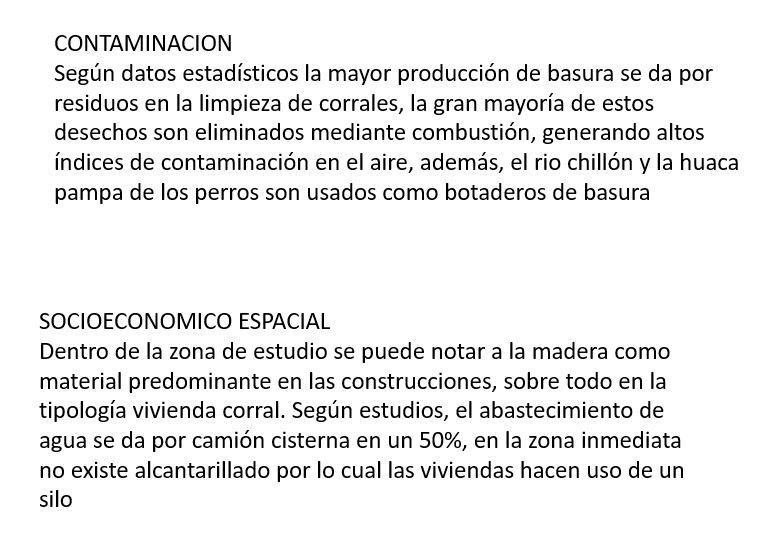

CONTAMINACIÓN

BIODIVERSIDAD

ZONAS VERDES

CUENCABAJADELRÍO CHILLÓN

El

Cabe

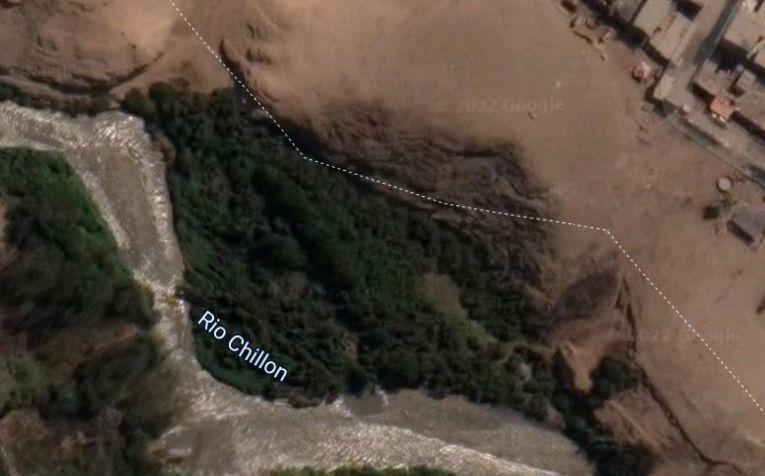

MEANDROS DE LA

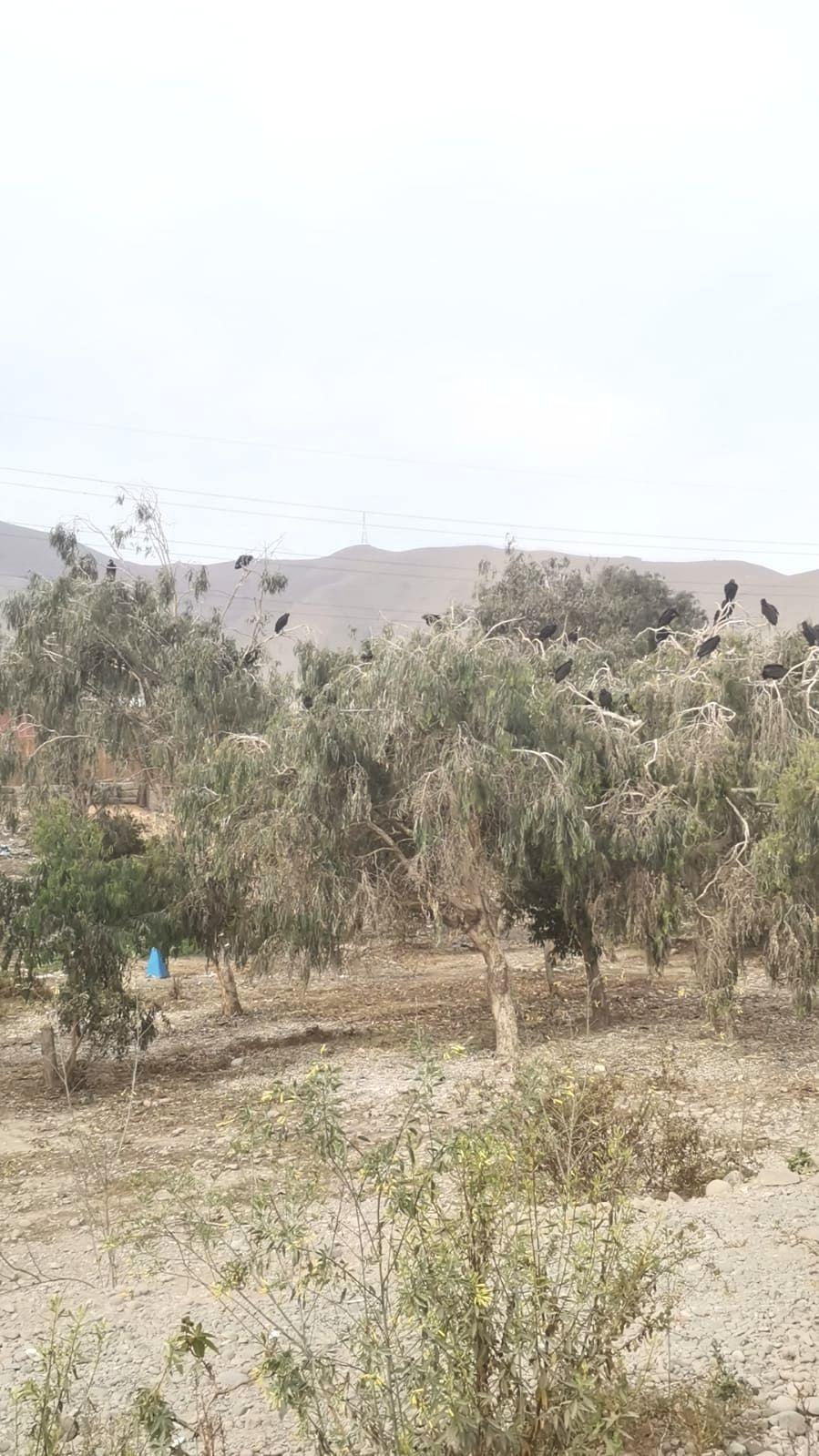

En la zona de diagnóstico existe presencia de flora y fauna en las orillas del río Chillón, pero en el resto de la zona es realmente escasa.

Gallinazo

Perros Porcinos y Gallinas

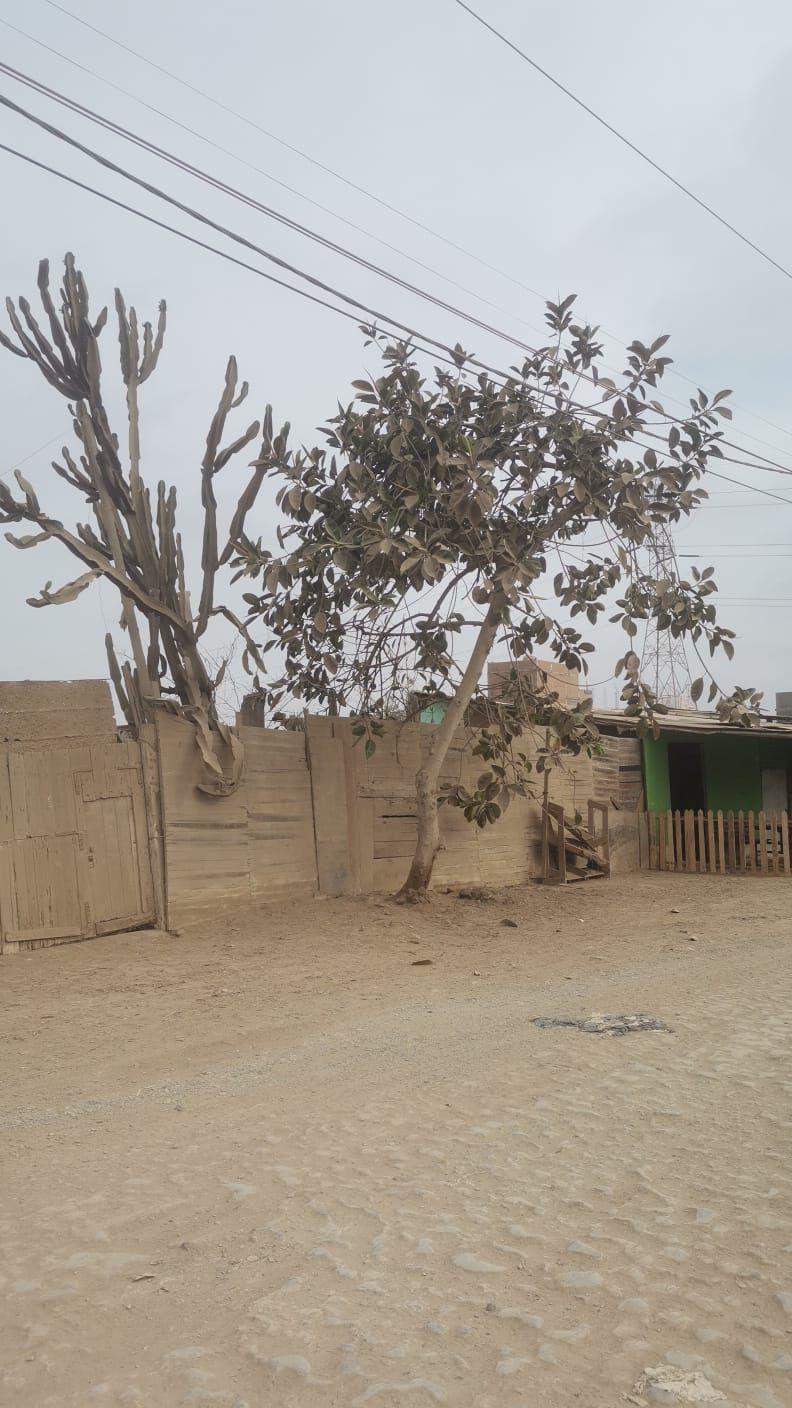

Eucalipto

Árbol de la paltaCactus

Molle serrano

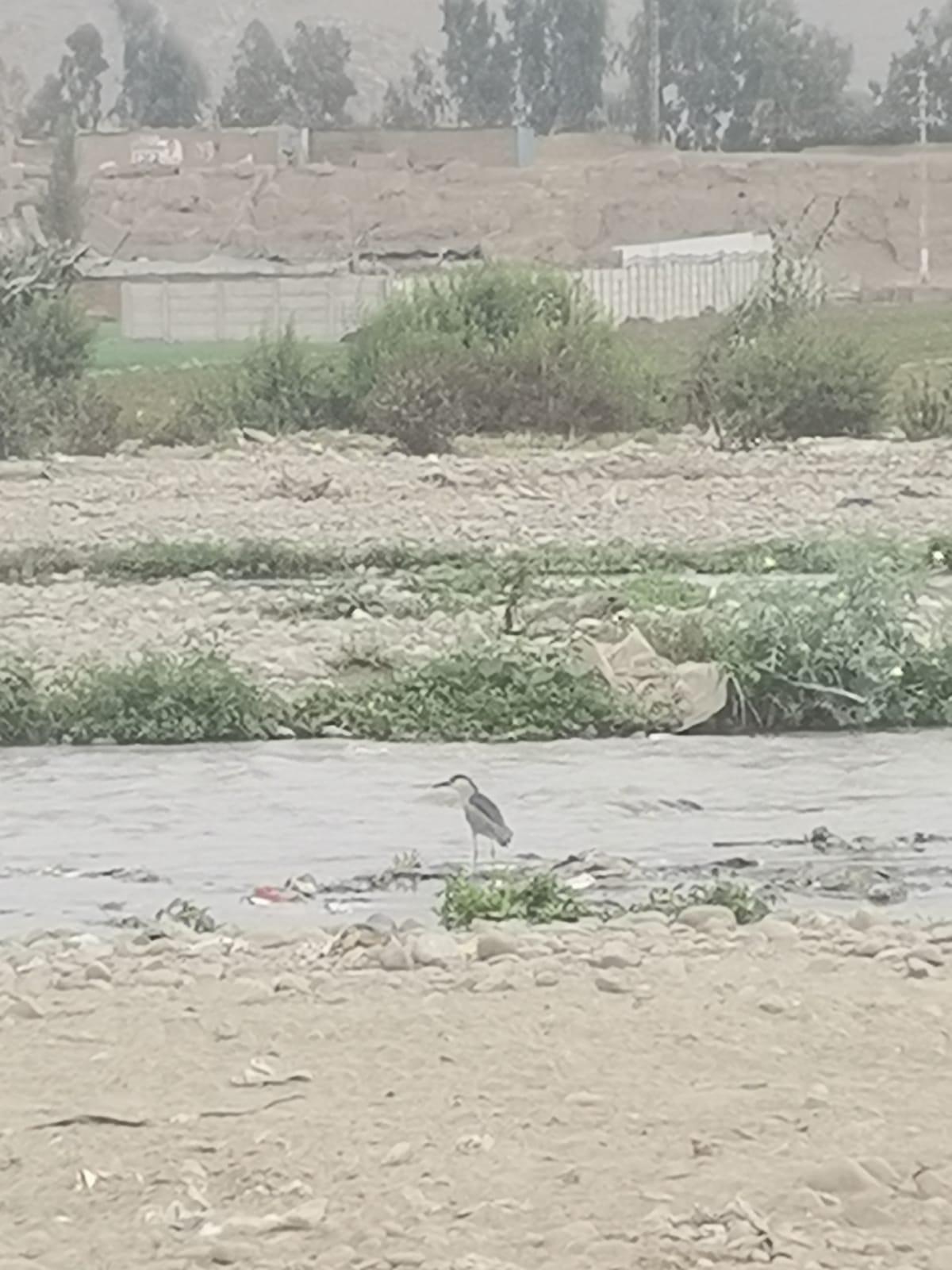

Ardea

La zona referida es atendida por la sub - estación transformadora de EDELNOR de Ventanilla

Las cifras censales del 2007 señalan que en Ventanilla 83.90%, dispone de alumbrado eléctrico por red pública 16.09%, no dispone de alumbrado eléctrico

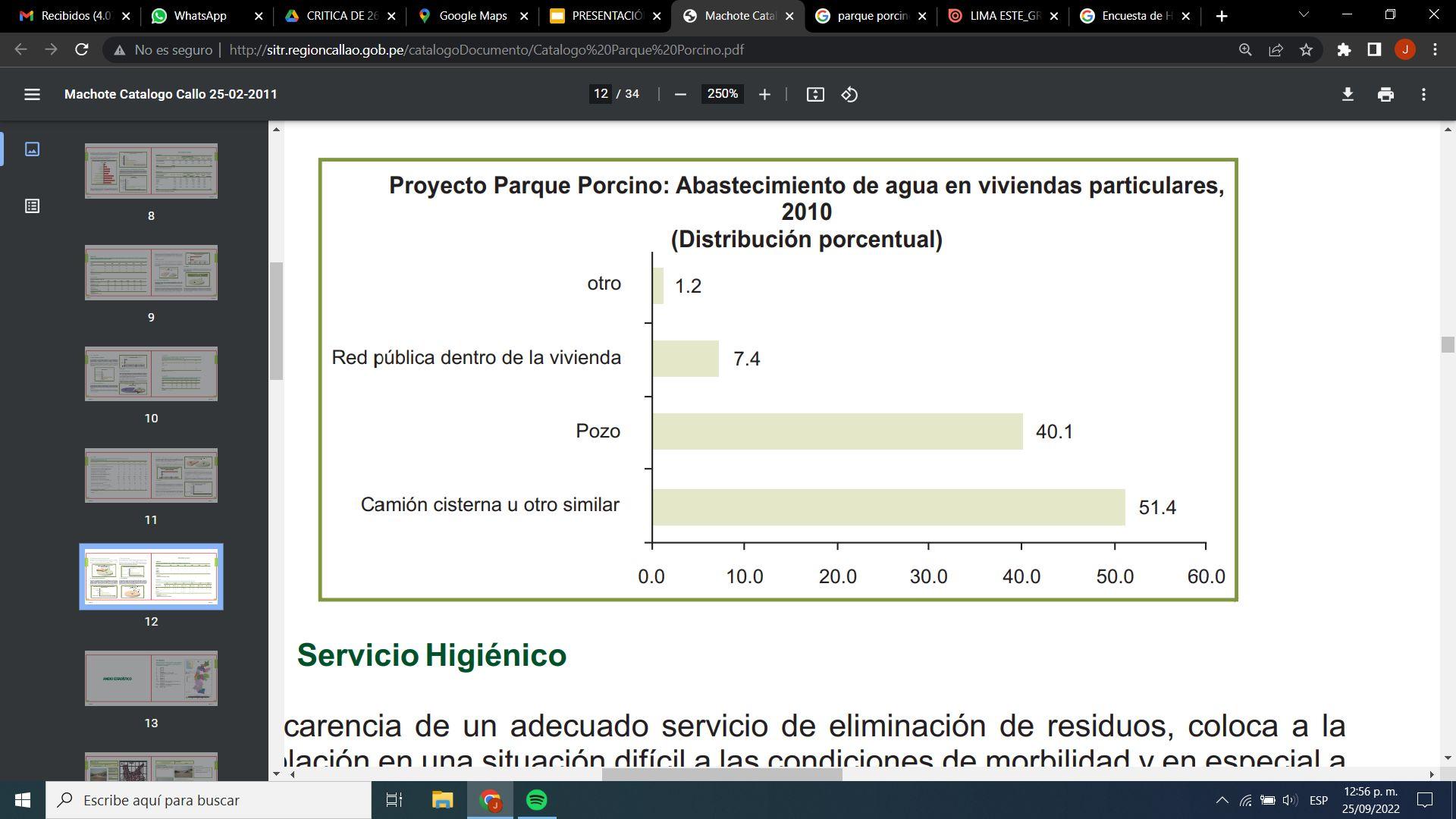

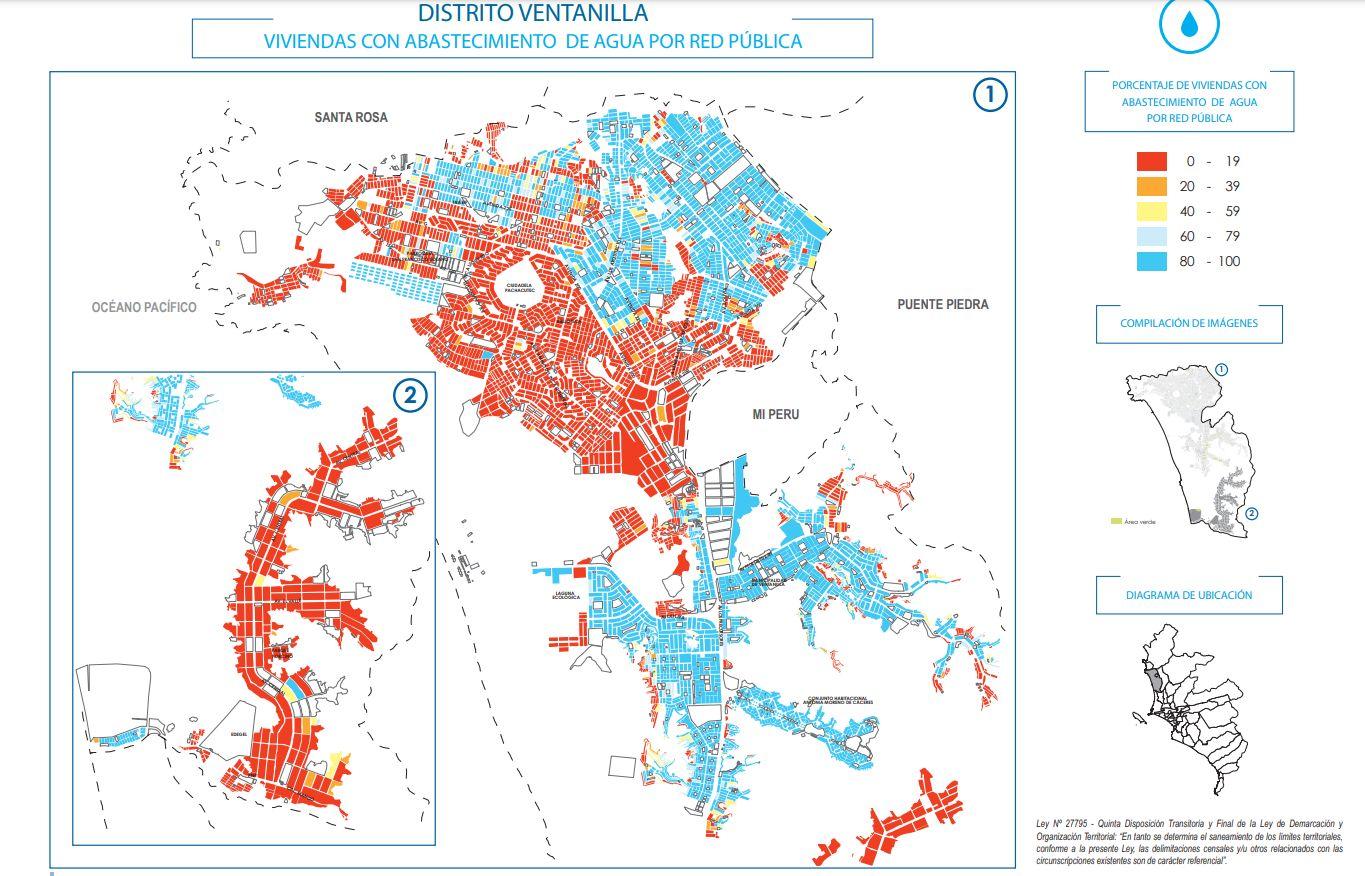

Agua Potable

35.28% de las viviendas particulares cuentan con agua potable por red pública. 39.29% son abastecidas de agua por camión cisterna 19.07% reciben agua de pilón de uso público

2.53% se abastecen del vecino 2.17% se abastece de agua de red pública fuera de la vivienda 1.02% se abastece de pozo 0.07% se abastece de río, acequia, etc. 0.53% de otras fuentes

Servicios higiénicos

Las cifras censales del 2007 también indican que en Ventanilla

35.92% cuenta con conexión a red pública de desagüe dentro de la vivienda 36.14%, posee pozo ciego o negro/ letrina

19.26%, pozo séptico 5.69%, no tiene; 2.34%, conexión a red pública de desagüe fuera de la vivienda pero dentro de la edificación 0.62%, usa río, acequia o canal como servicio higiénico.

Las poblaciones que no cuentan con el servicio eléctrico se sitúan principalmente en el distrito de Ventanilla siendo el mayor el Parque Porcino.

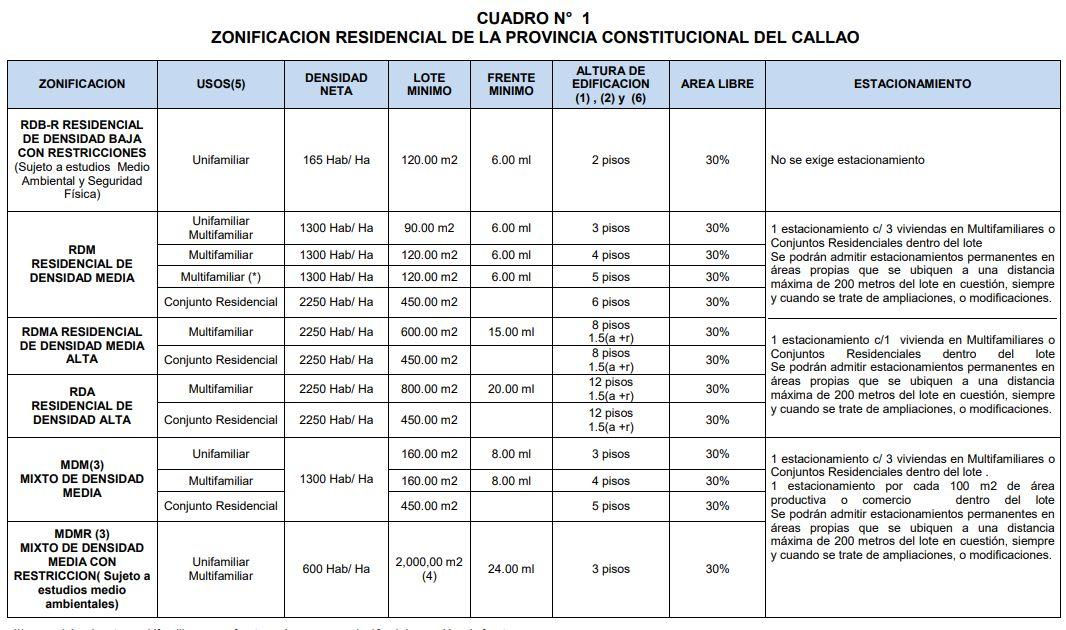

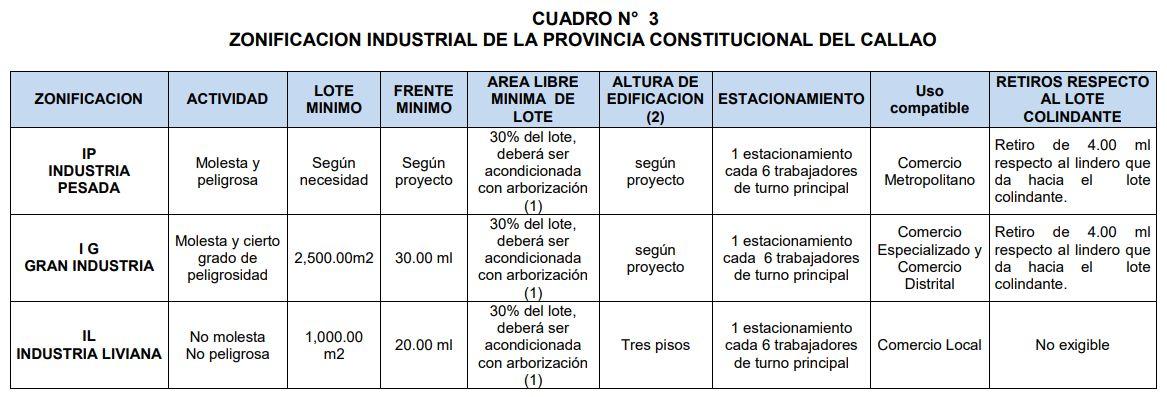

PARÁMETROS

PARÁMETROS

PARÁMETROS

ANÁLISIS NORMATIVO

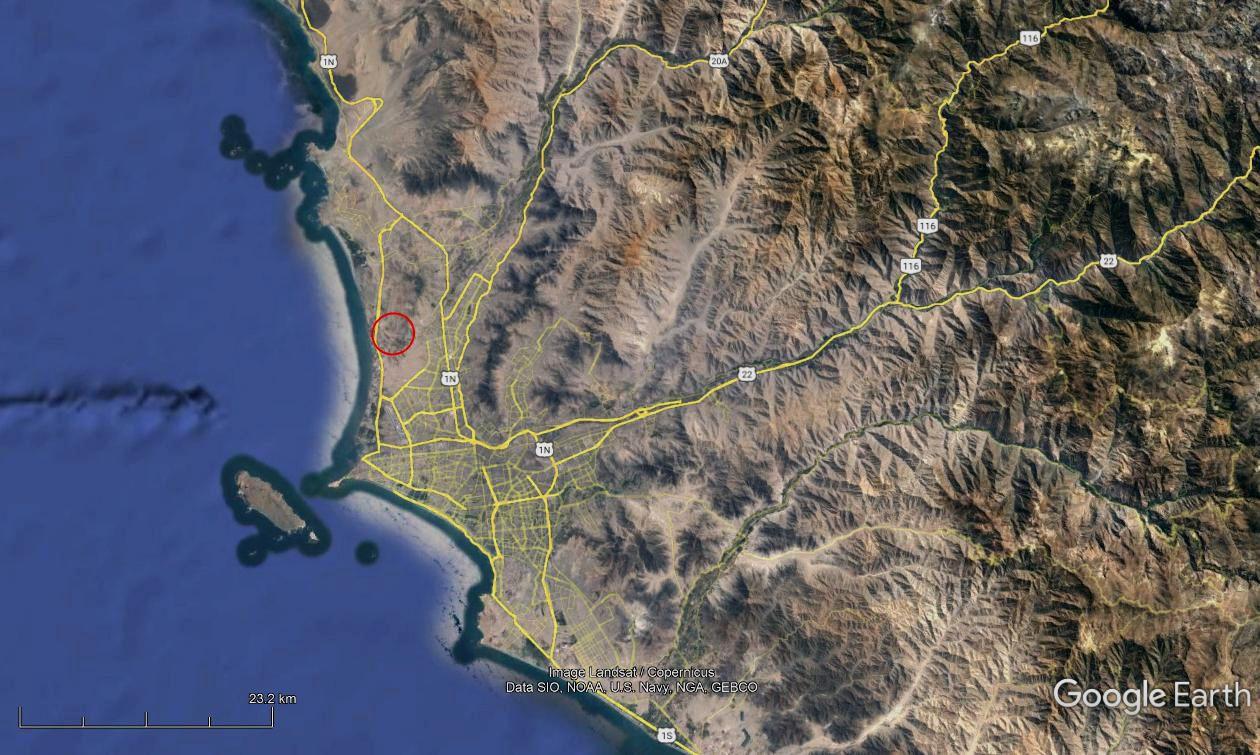

La zona está ubicada entre las coordenadas geográficas 11º 20´ y 12º 15’ de latitud sur y 76º 24’ y 77º 10’ de longitud oeste, limitando por el norte con la cuenca del río Chancay, por el sur con la cuenca del río Rímac, por el este con la cuenca del río Mantaro y por el oeste con el litoral peruano, formando parte del departamento de Lima (UNALM y ARC, 2005). Políticamente se localiza en el Distrito de Ventanilla de la Región CallaoProvincia Constitucional del Callao, sobre la margen derecha del río Chillón en forma paralela y a 2.0 km. de la Avenida Néstor Gambetta Su área total es de 845 ha y cuenta con una población estimada de 6100 habitantes

EN RIBERAS Y LADERAS

- El Ministerio de Agricultura, a través de sus órganos competentes establece los límites de la faja ribereña a ser respetada como área de uso público

Las áreas ribereñas deberán tener vías de acceso público a una distancia no mayor de 300 metros entre ellos.

Debe ejecutarse una red de desagüe general para la habilitación urbana, que se integre con las redes públicas existentes.

Podrán desarrollarse soluciones locales de abastecimiento de agua para consumo humano, mediante la captación de aguas subterráneas. Si no existiera una red pública

4

- Las habilitaciones en riberas, de acuerdo a las características urbanas de la localidad en que se ubican, podrán ser del tipo A al D, compatible con los sectores colindantes

NORMAA.140 BIENES

CULTURALES INMUEBLES

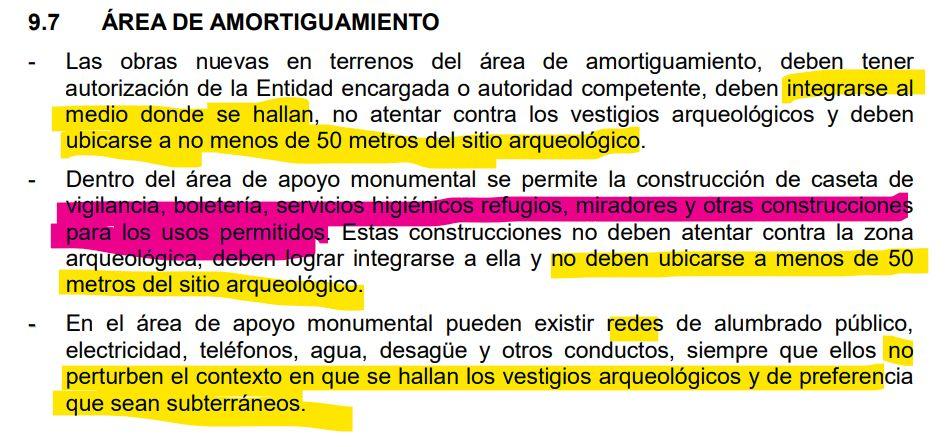

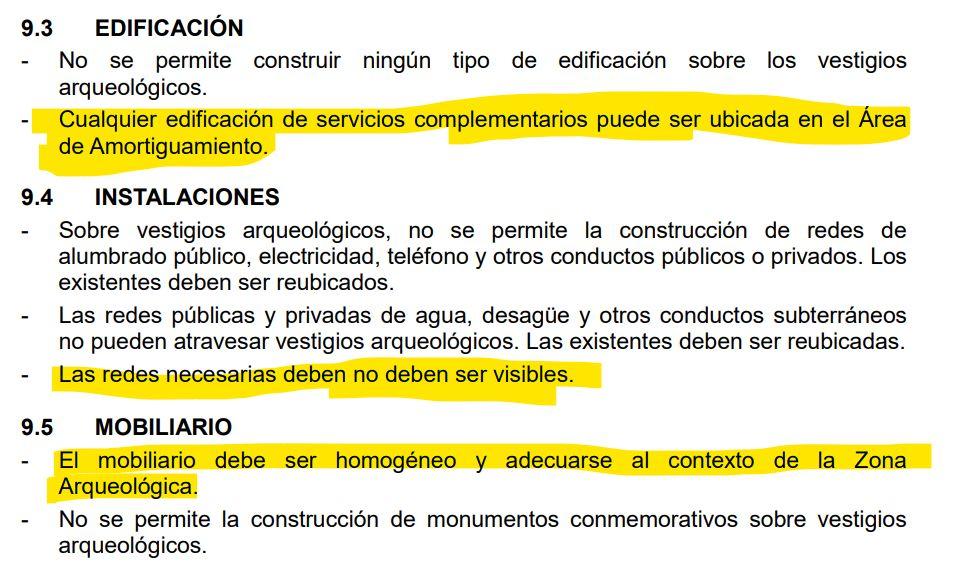

El RNE señala que no se puede construir en lugares considerados patrimonio

PATRIMONIO CULTURALDE LANACIÓN

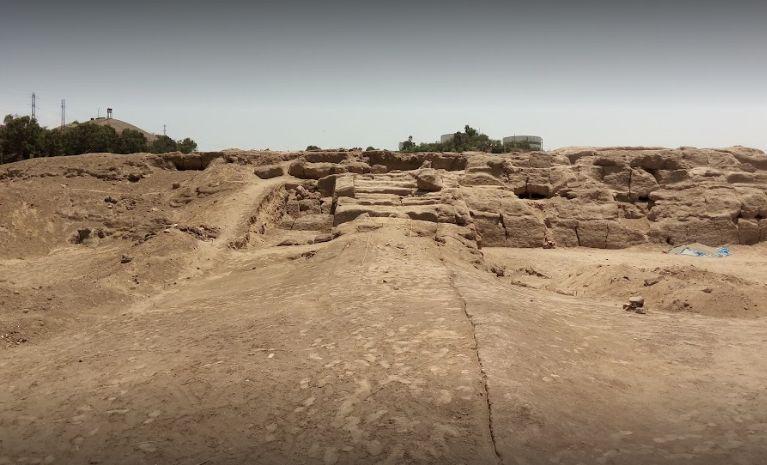

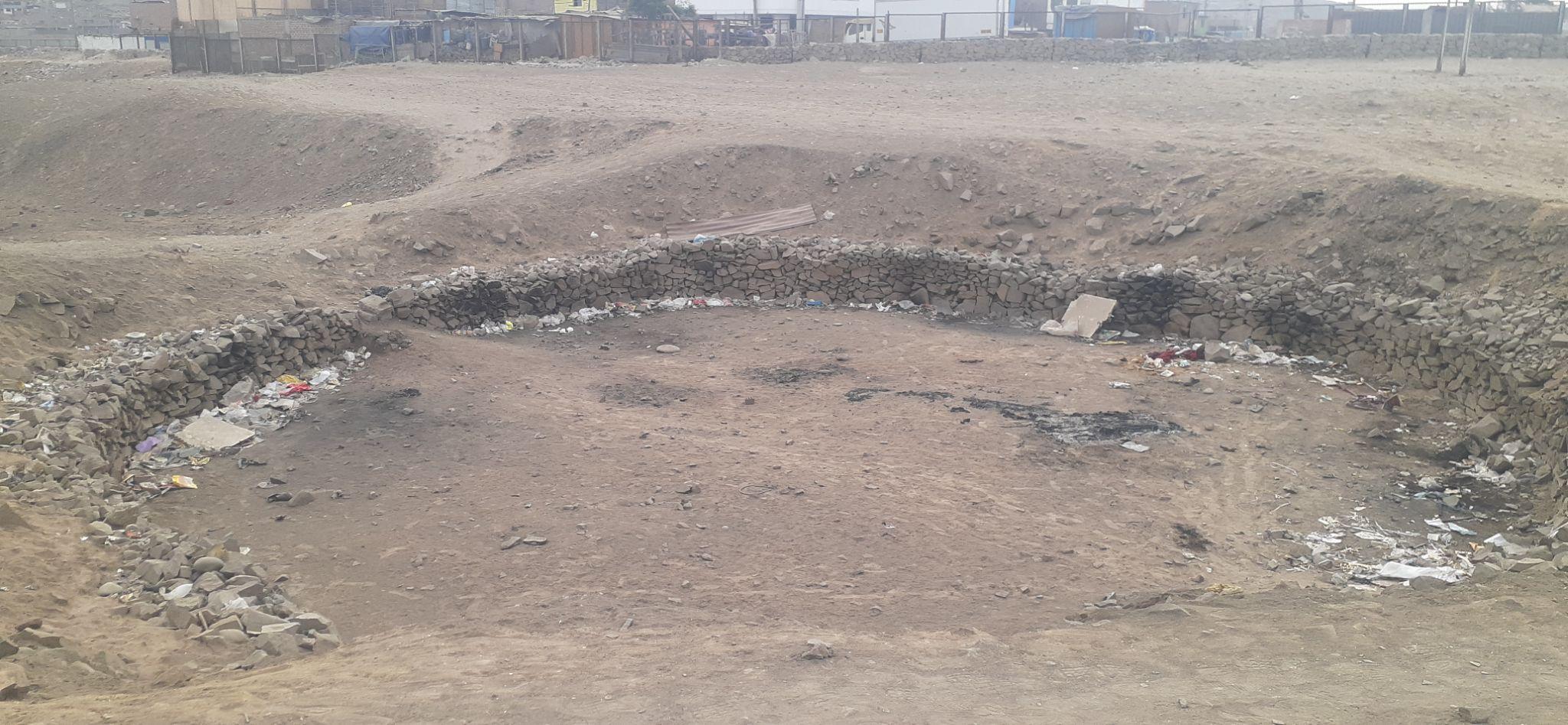

La Zona Arqueológica Pampa de los Perros está ubicada en la margen derecha del rio Chillón, en la zona denominada Parque Porcino, en el distrito de Ventanilla, Callao. Tiene una extensión aproximada de 30,000 m2, y fue declarada Patrimonio Cultural de la Nación en enero del 2001. El sitio cuenta con una pirámide trunca y una plaza circular hundida, perteneciente al periodo arcaico tardío, también llamado pre cerámico.

Que, el artículo 7 del Reglamento de Intervenciones Arqueológicas, aprobado por el Decreto Supremo N° 003-2014-MC y modificatorias, establece que los monumentos arqueológicos prehispánicos son los bienes inmuebles que constituyen evidencia de actividad humana de época prehispánica; con fines de registro, delimitación, investigación, conservación, protección y gestión; y se clasifican en sitio arqueológico, zona arqueológica monumental y paisaje arqueológico;

PARQUE PORCINO

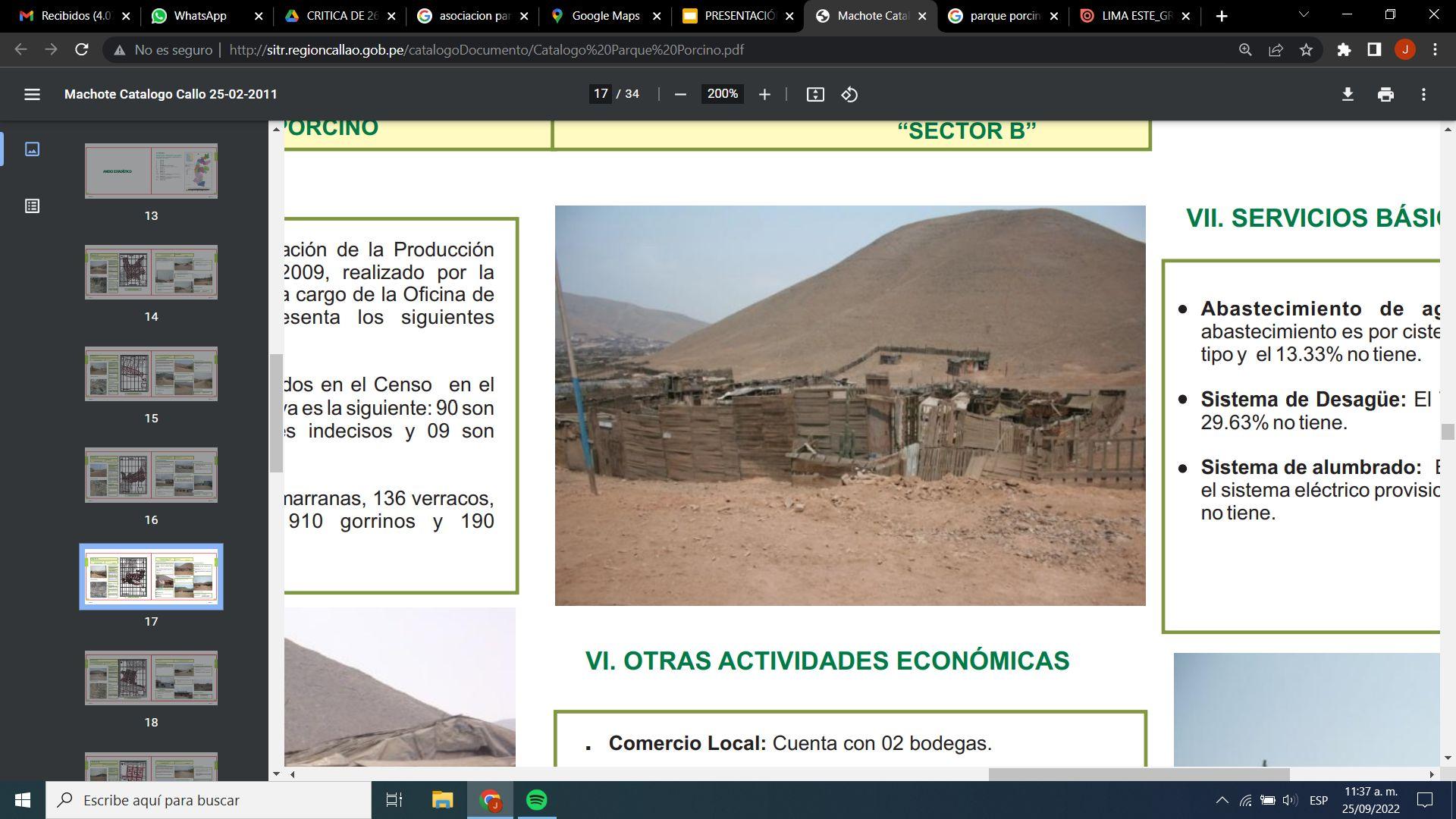

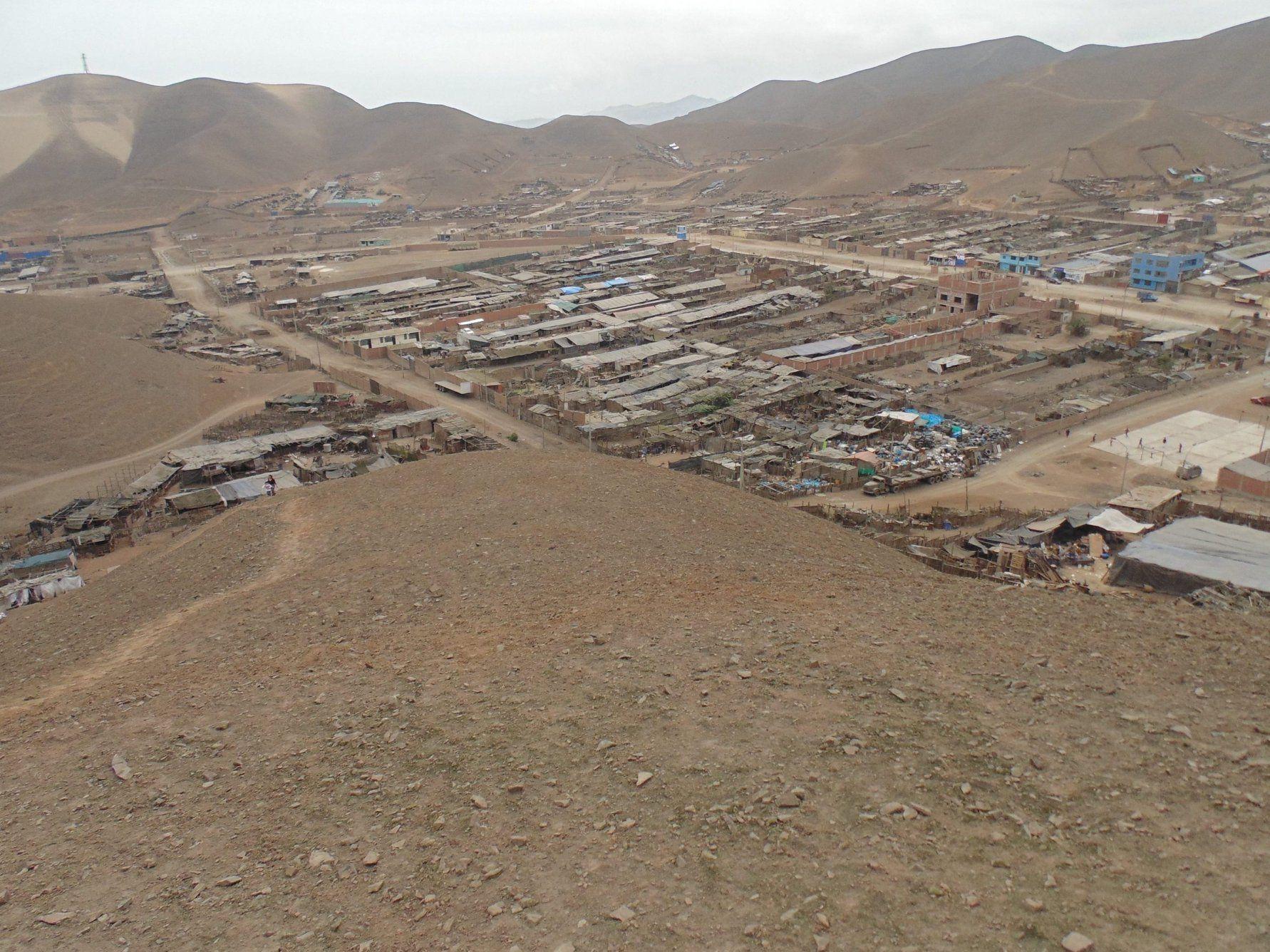

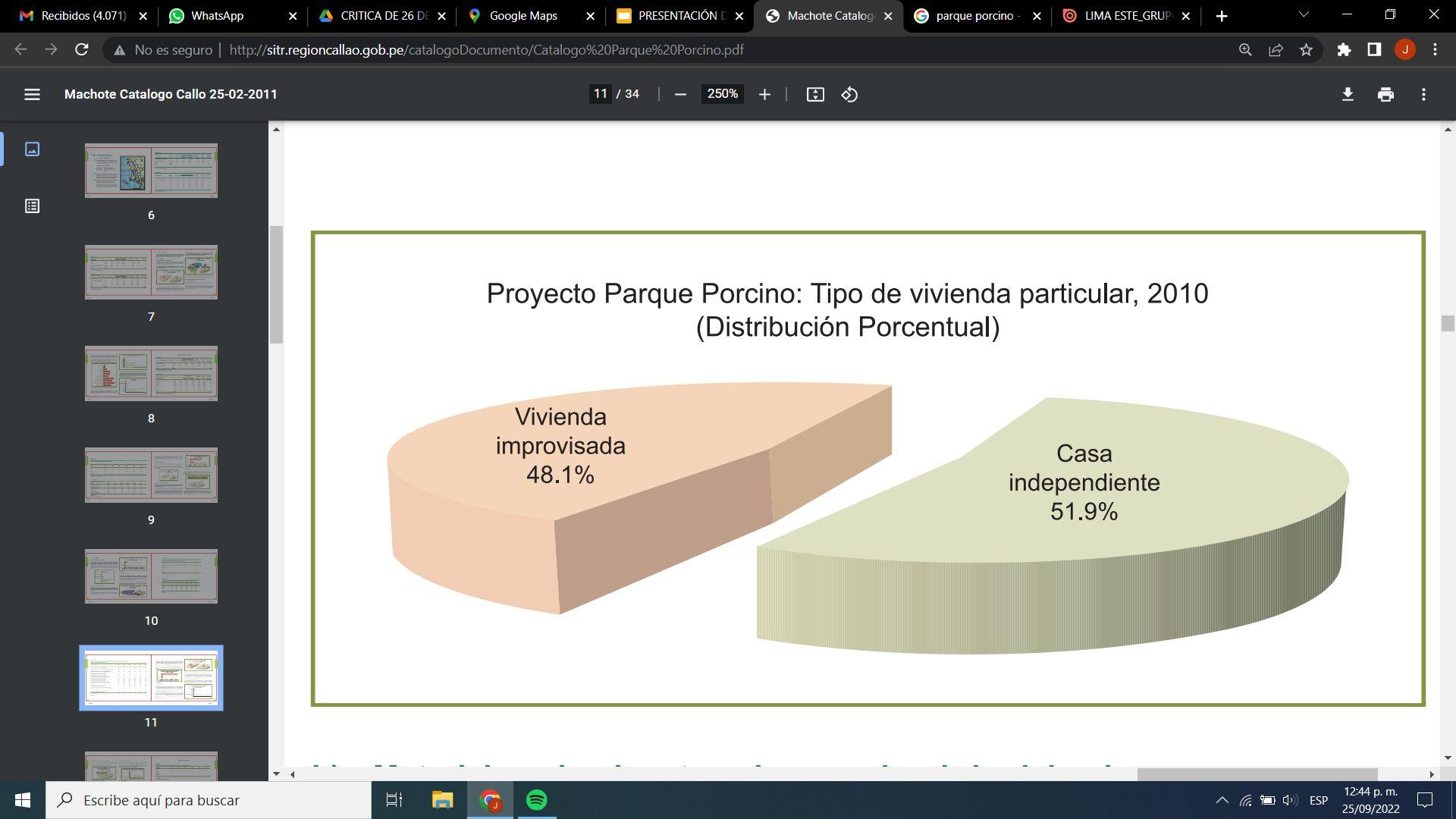

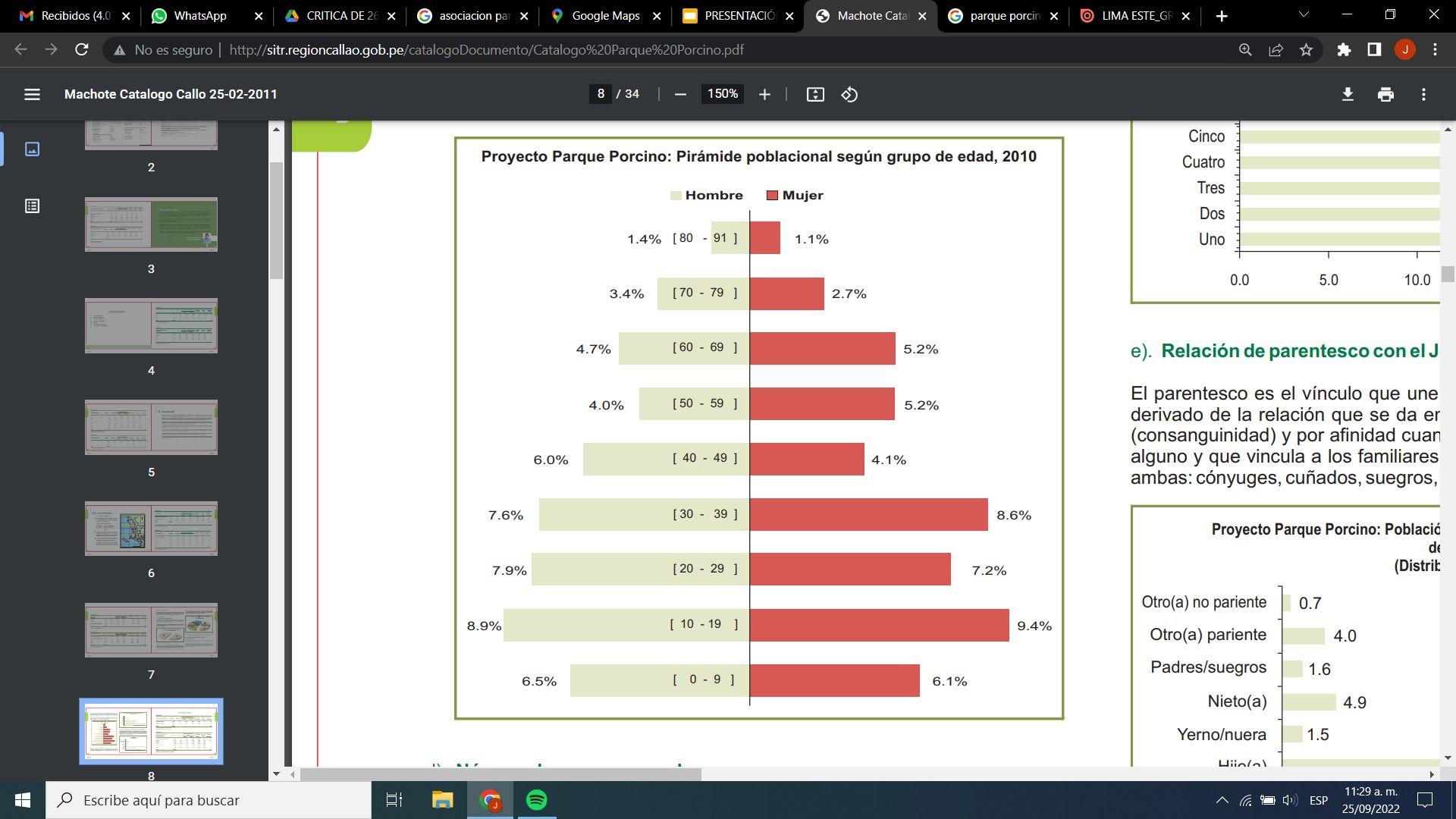

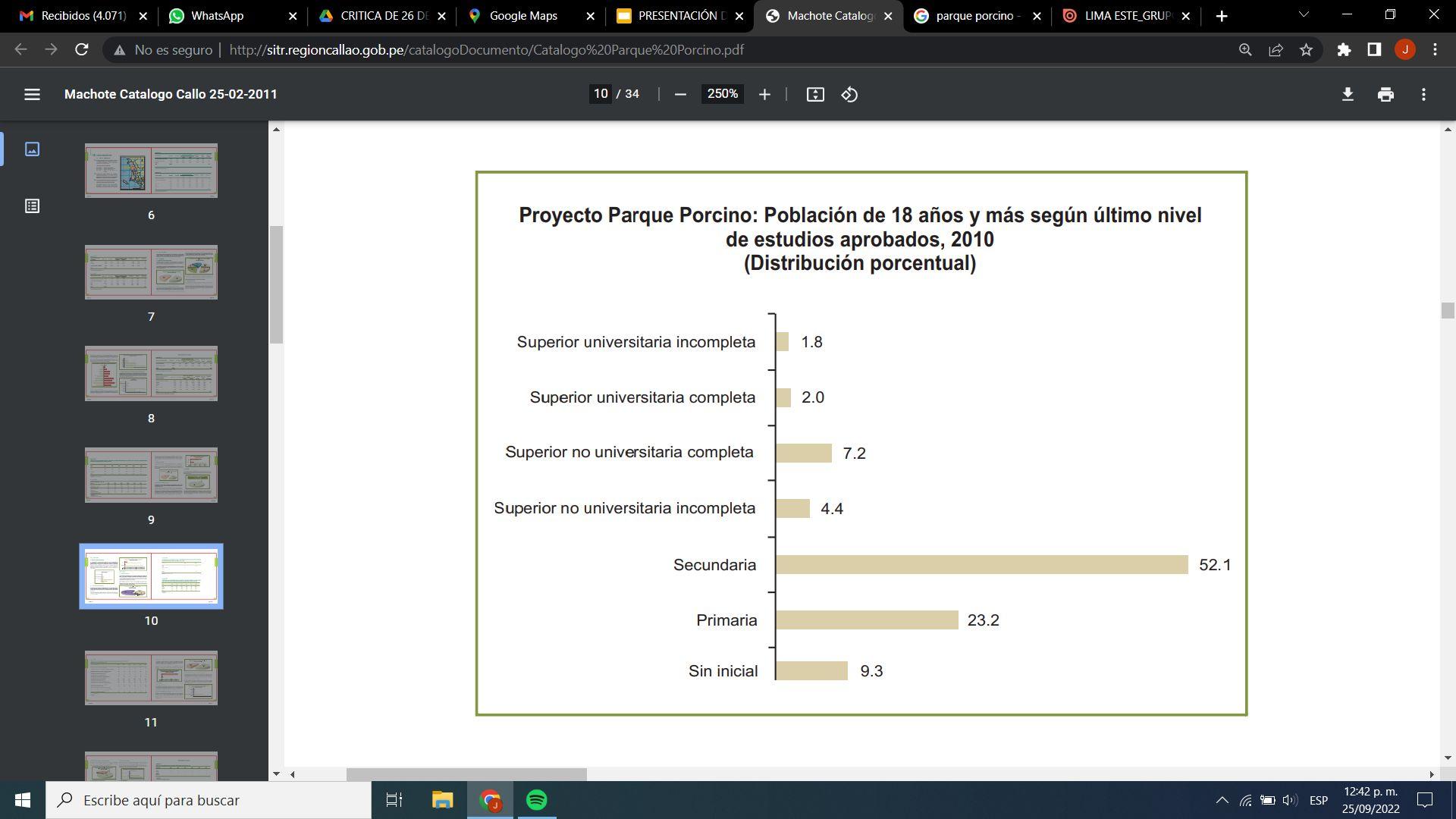

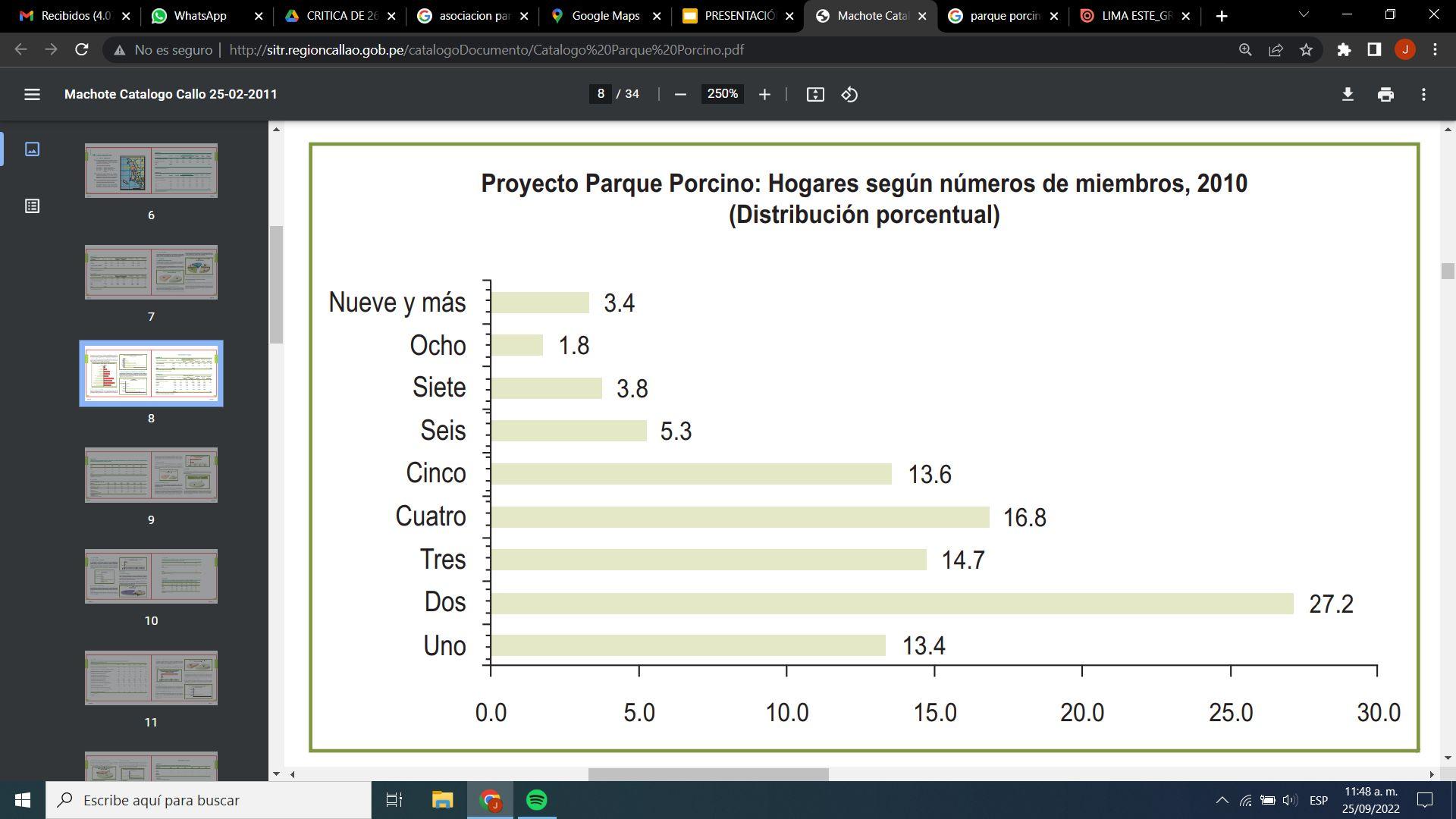

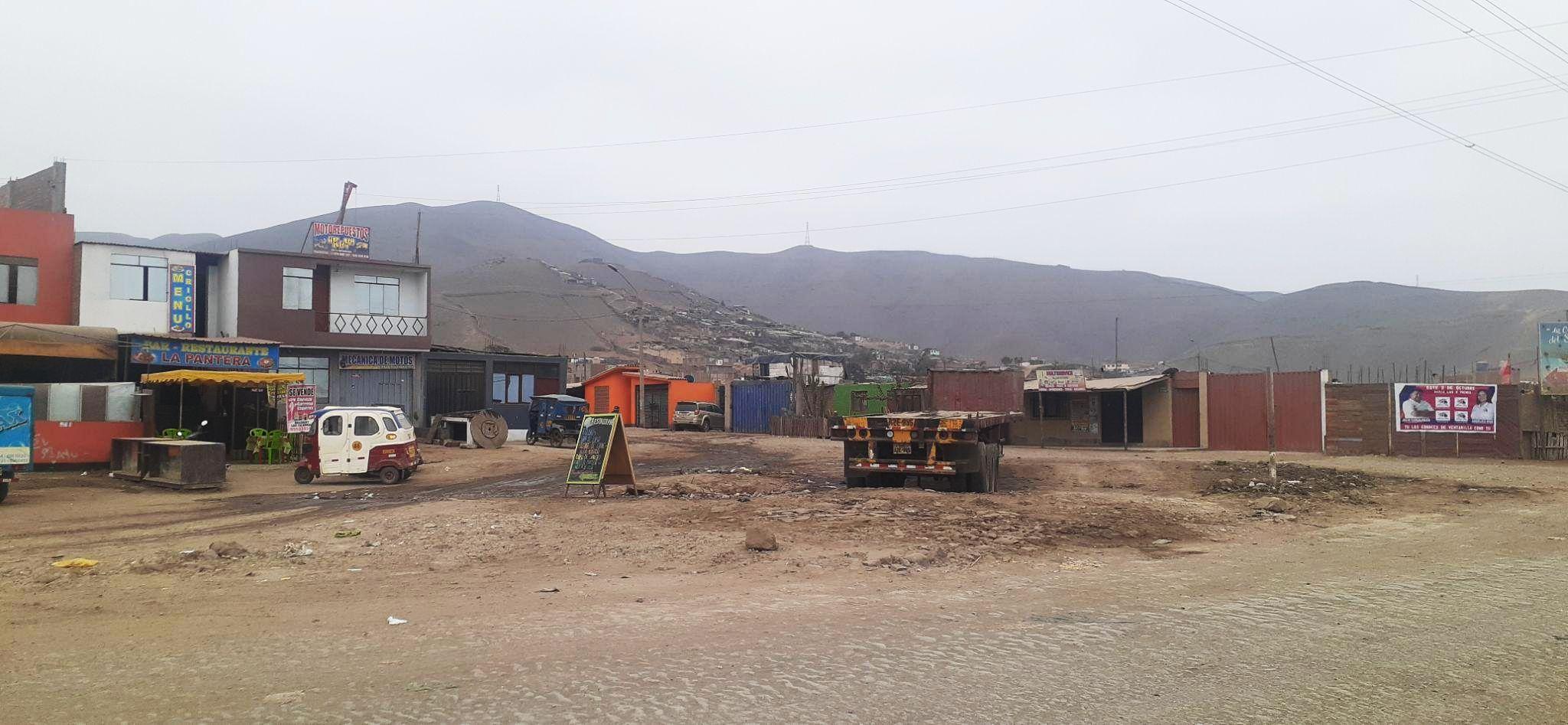

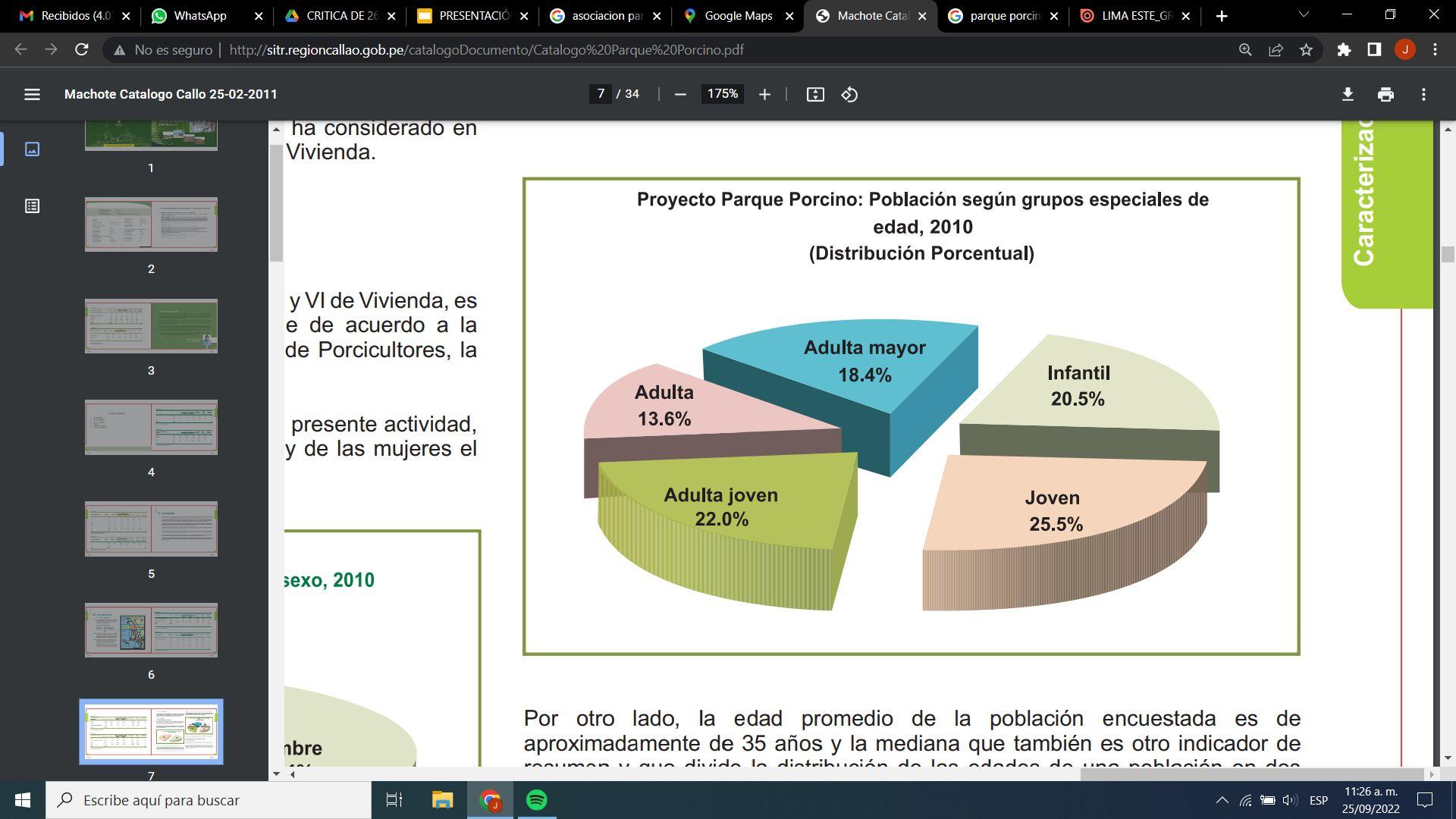

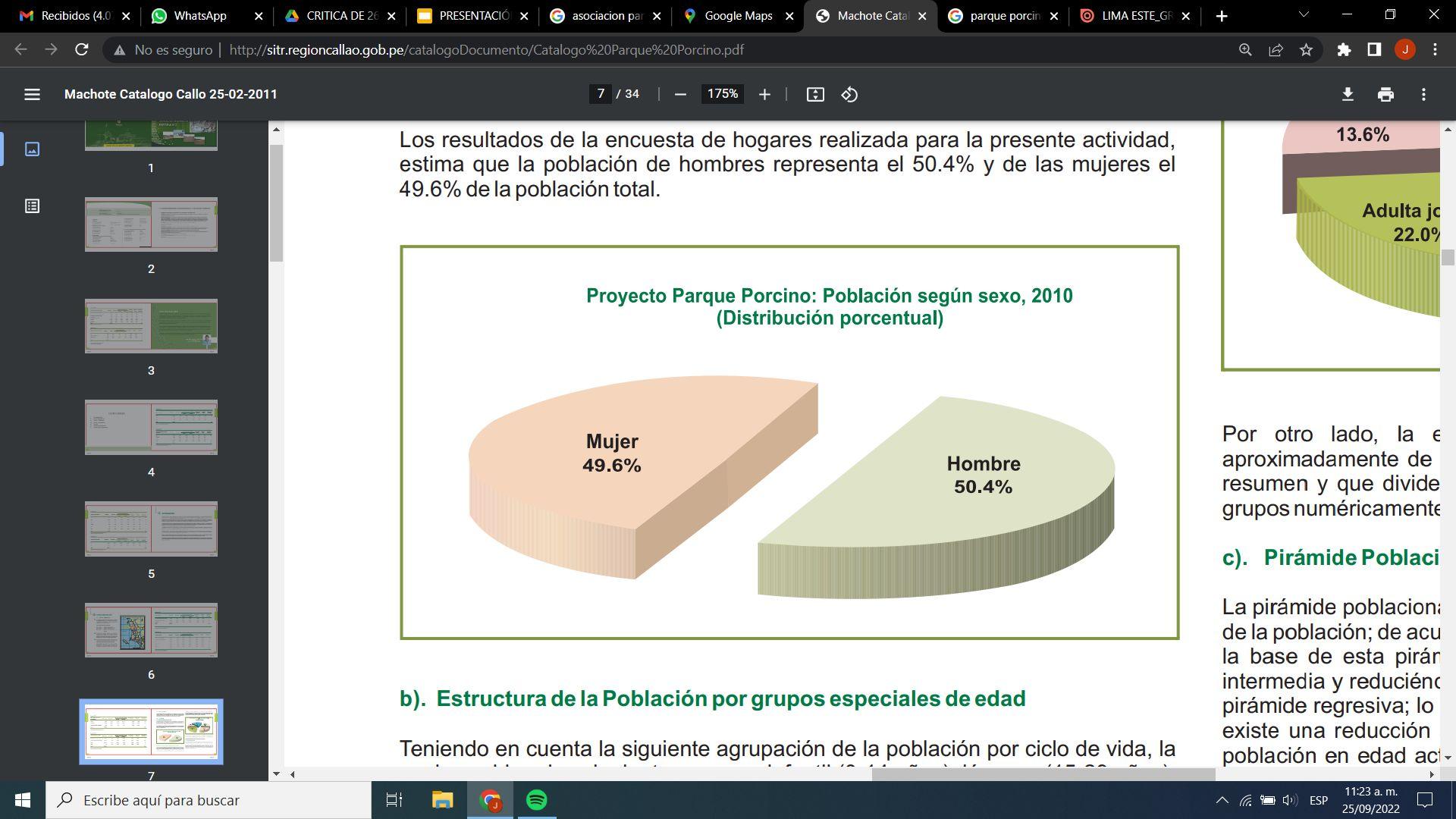

El Proyecto Parque Porcino, se inició el 6 de mayo de 1970 y cuenta con un área de más de 848 hectáreas. En la actualidad engloba a 1,200 predios, cuyos poseedores porcicultores se dedican a la crianza de unos 12 mil cerdos.

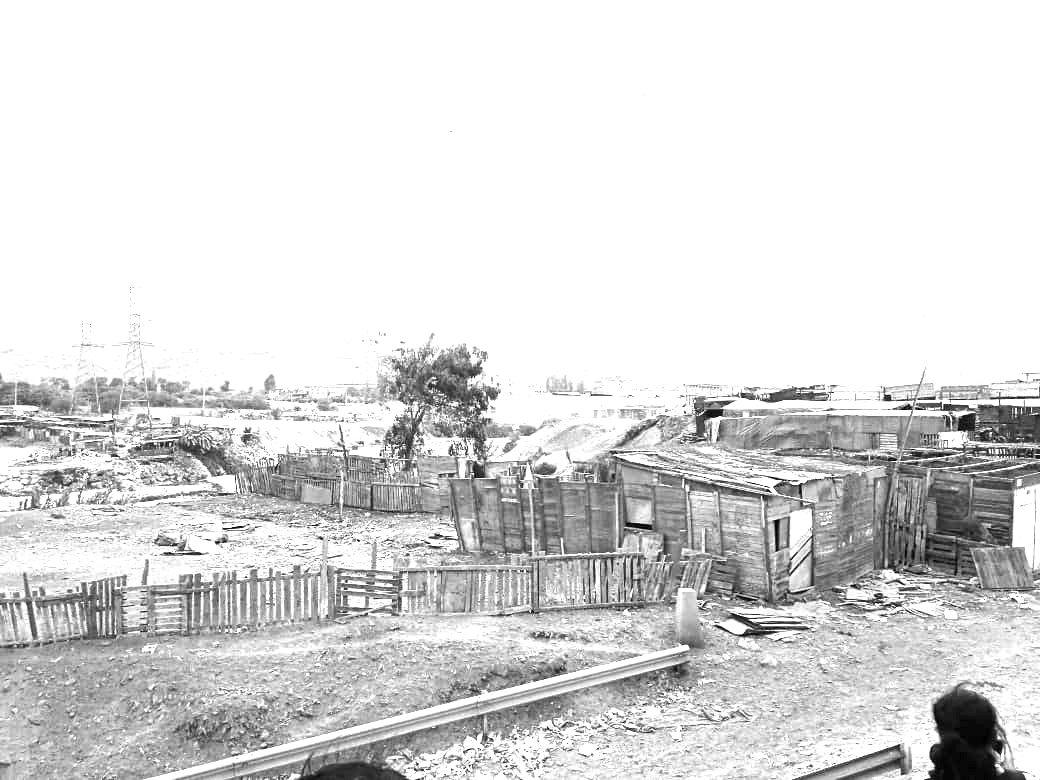

La condición de vida de los pobladores del Parque Porcino es muy precaria, pues utilizan casas de cartones y de madera triplay, además de carecer de alcantarillado y del servicio de agua potable, ya que este último es facilitado sólo por algunas horas.

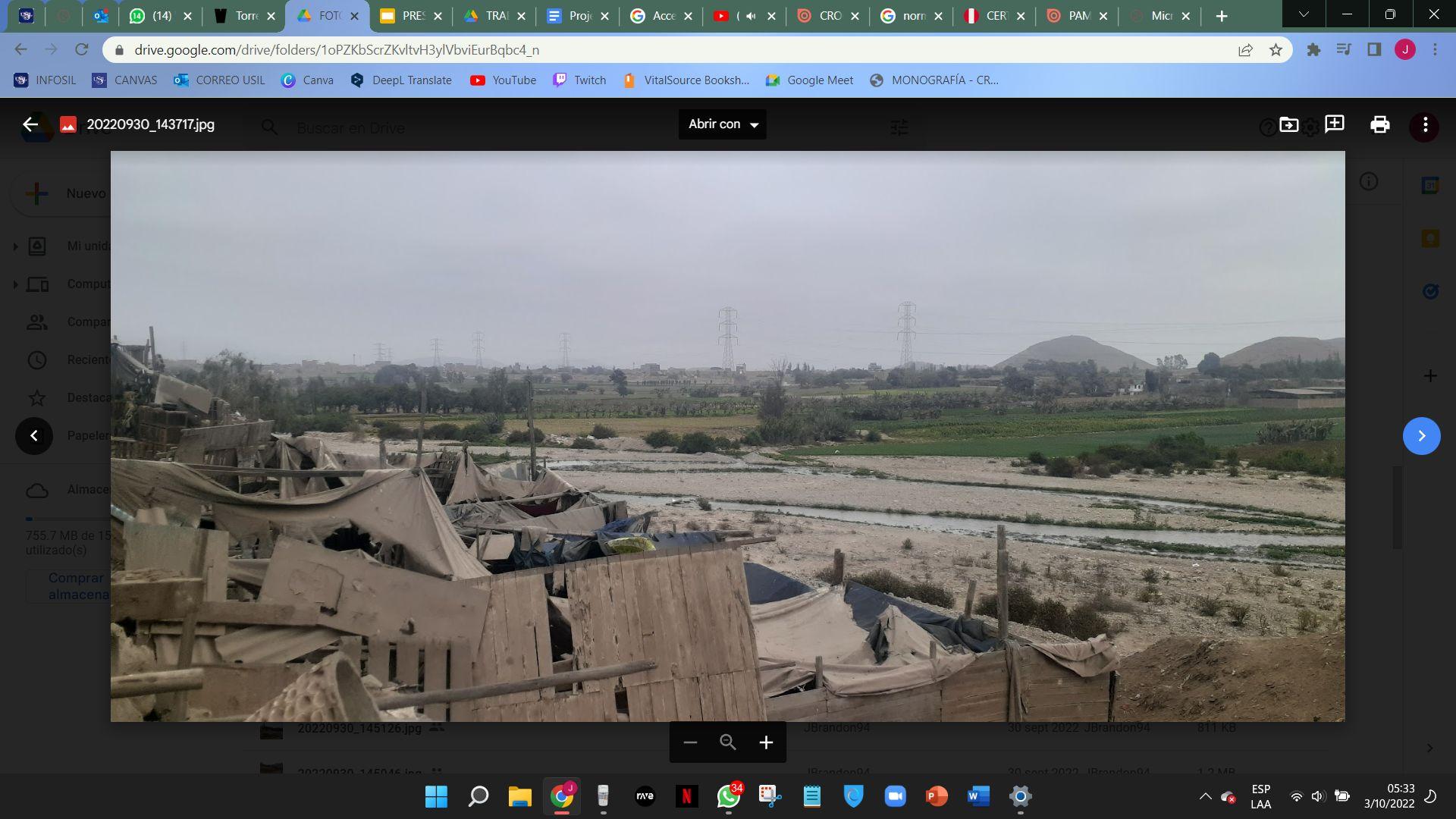

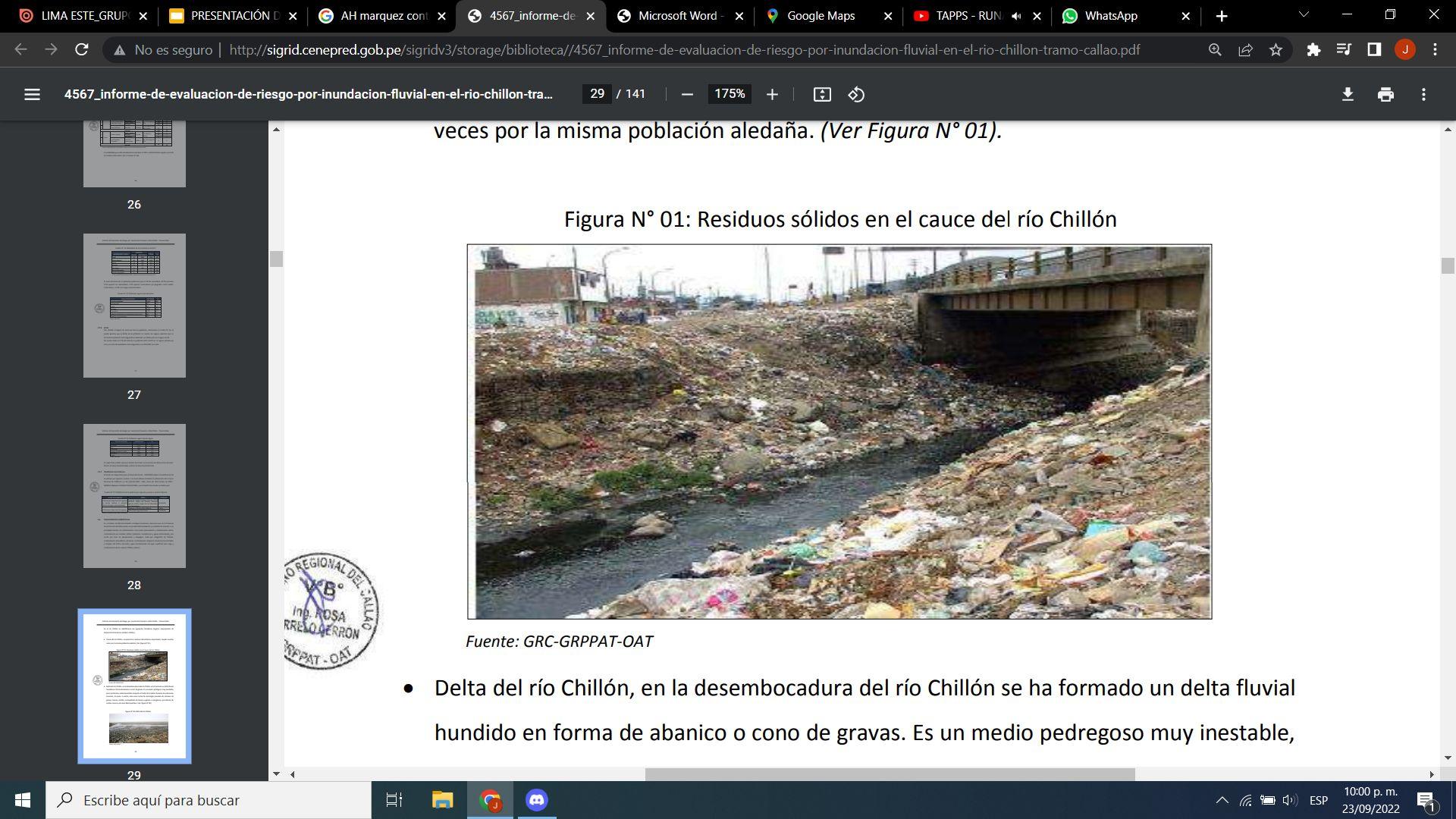

Rio arreico repleto de basura

Corrales porcinos a la ribera

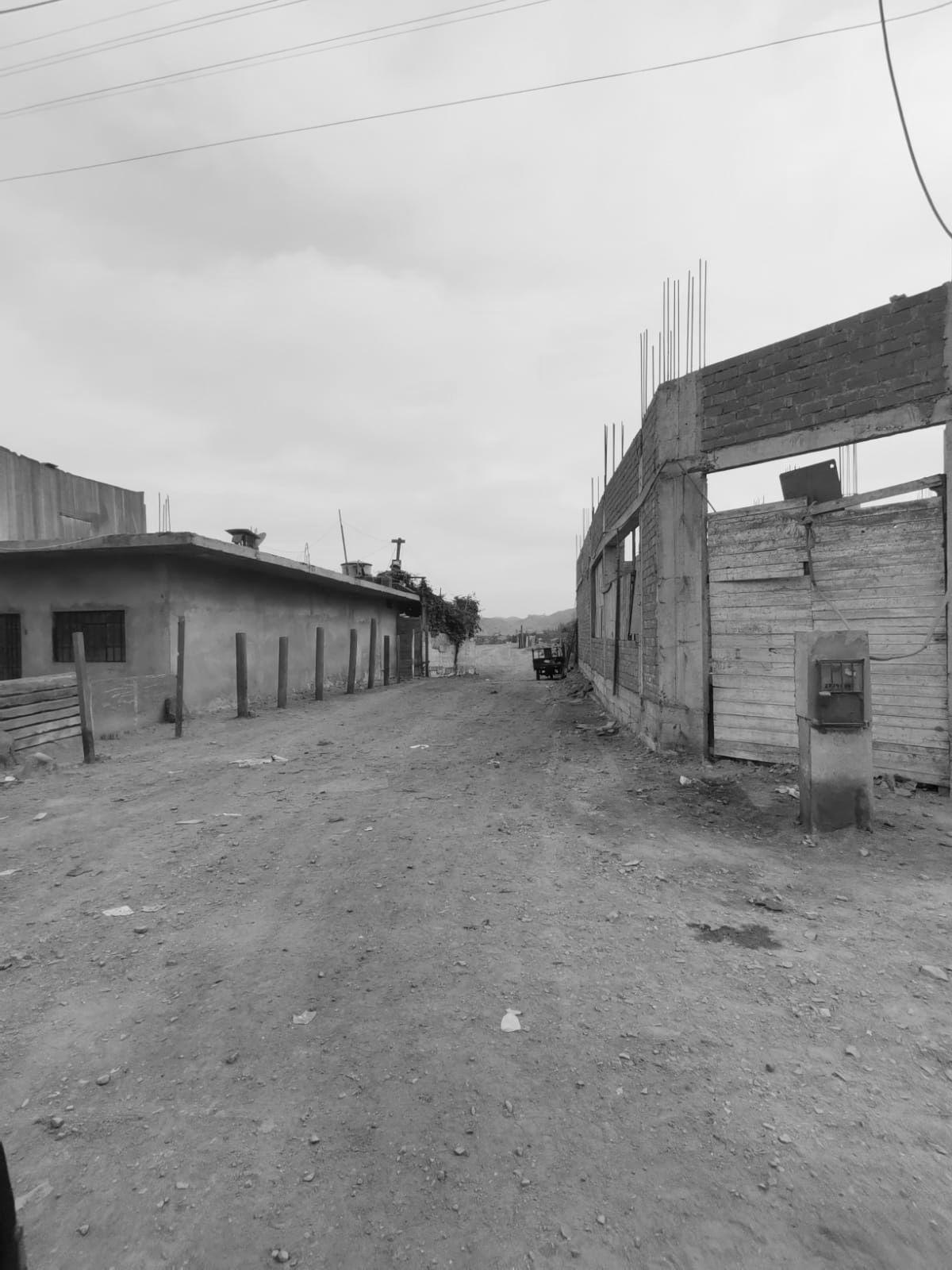

Carretera desnivelada

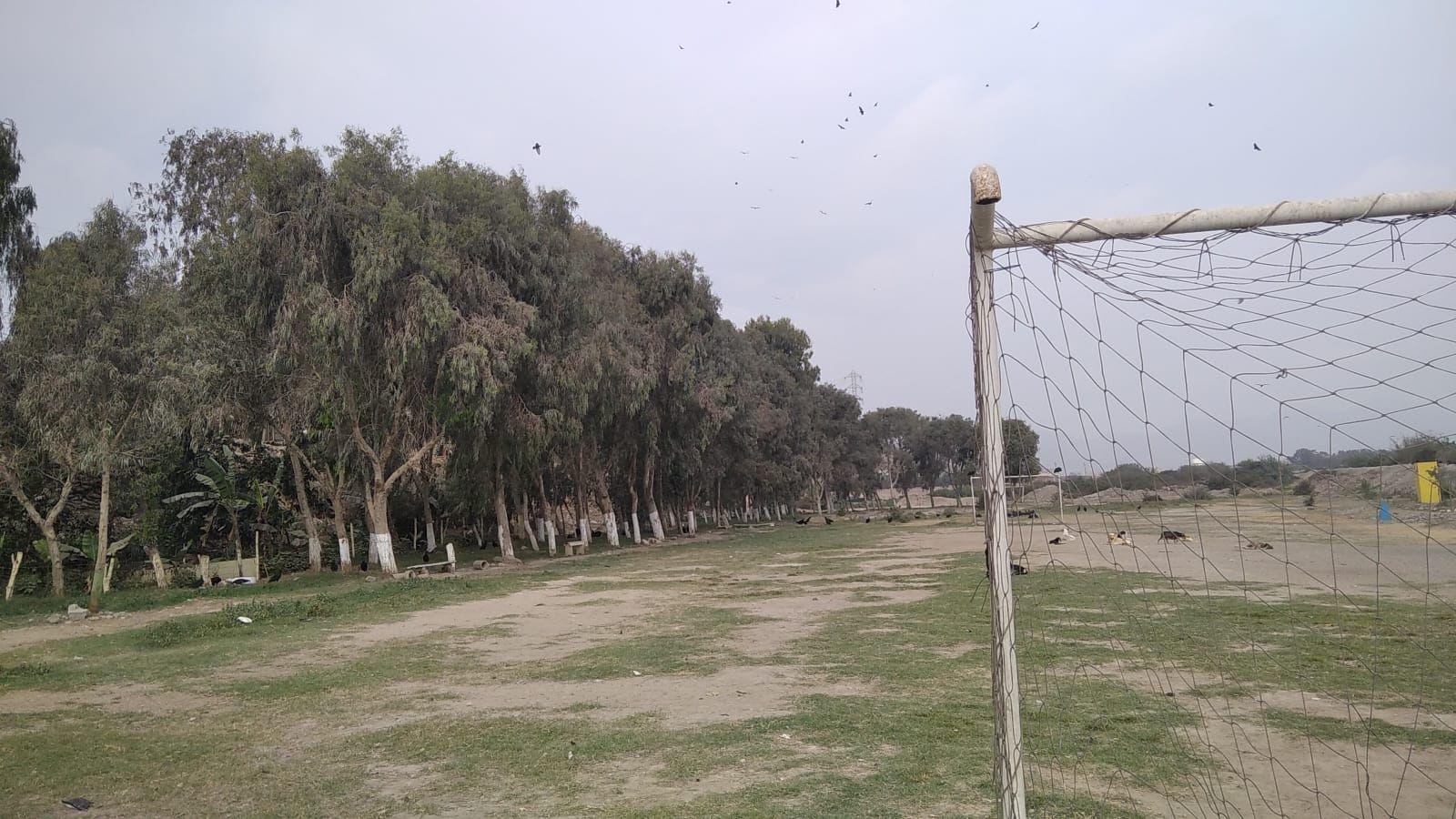

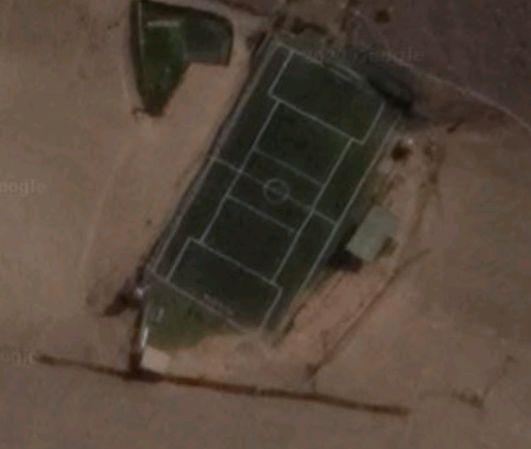

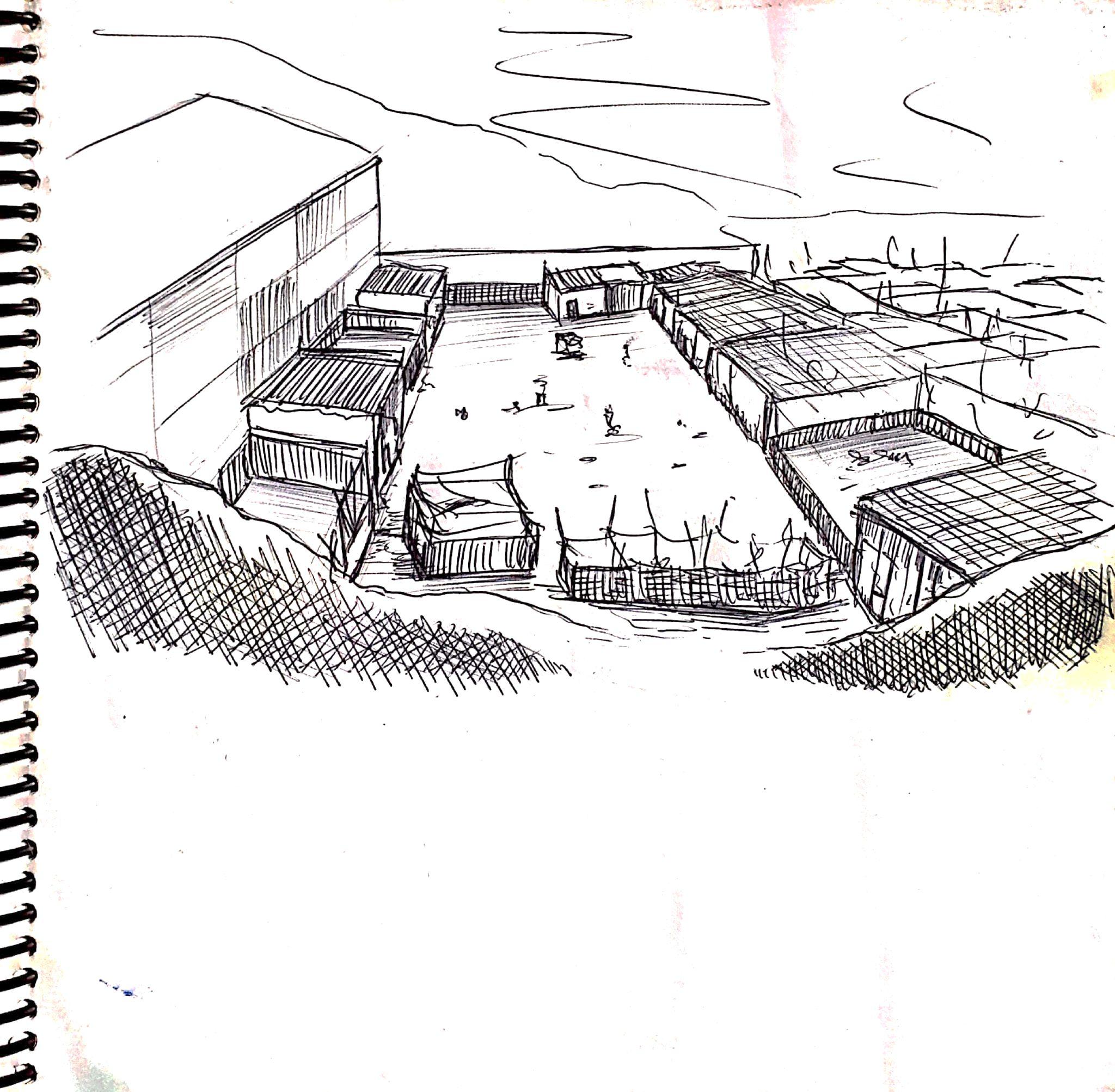

Parque improvisado de futbol

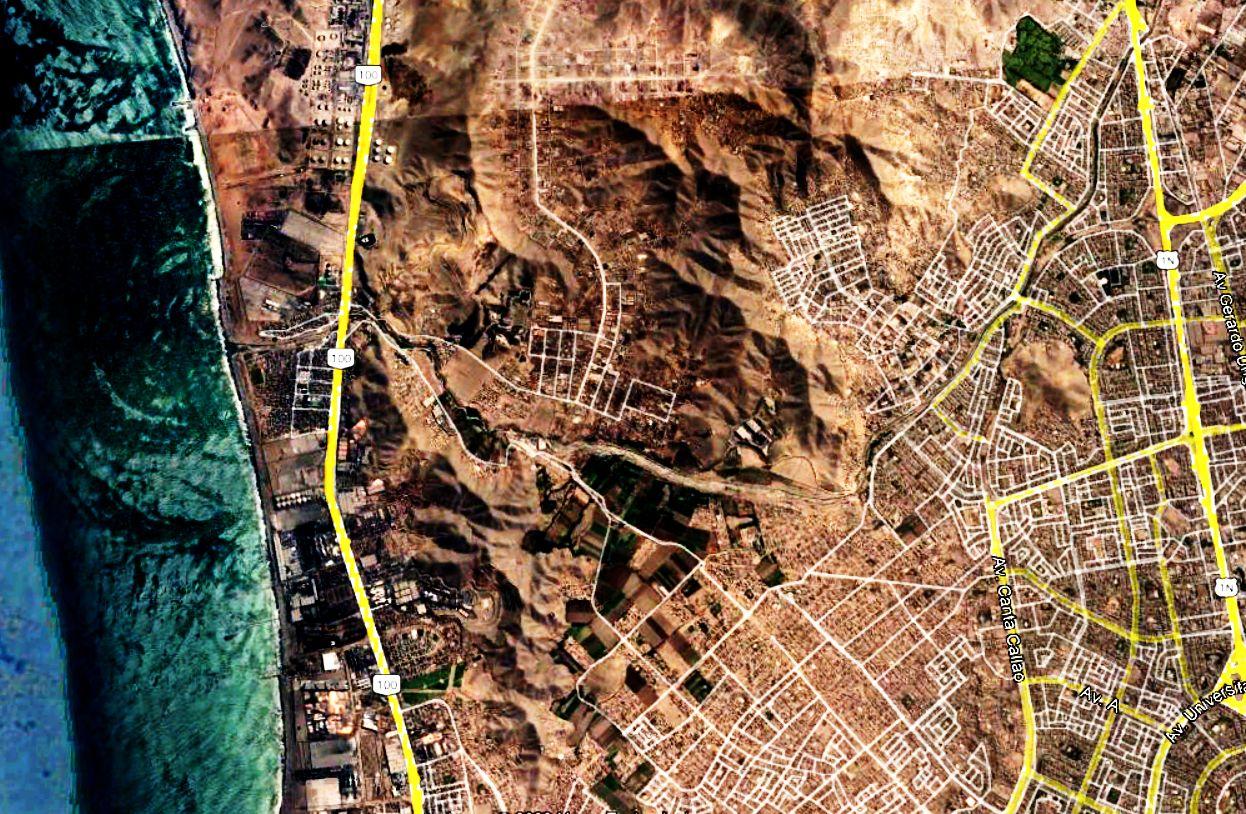

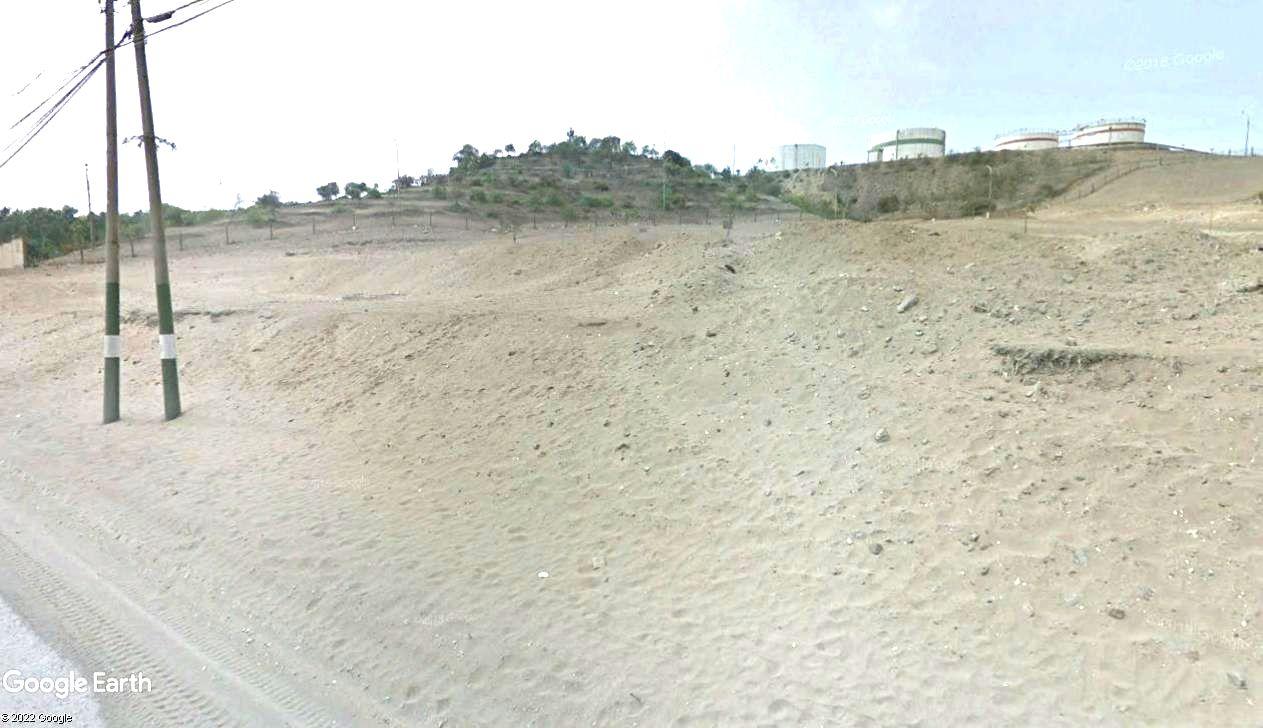

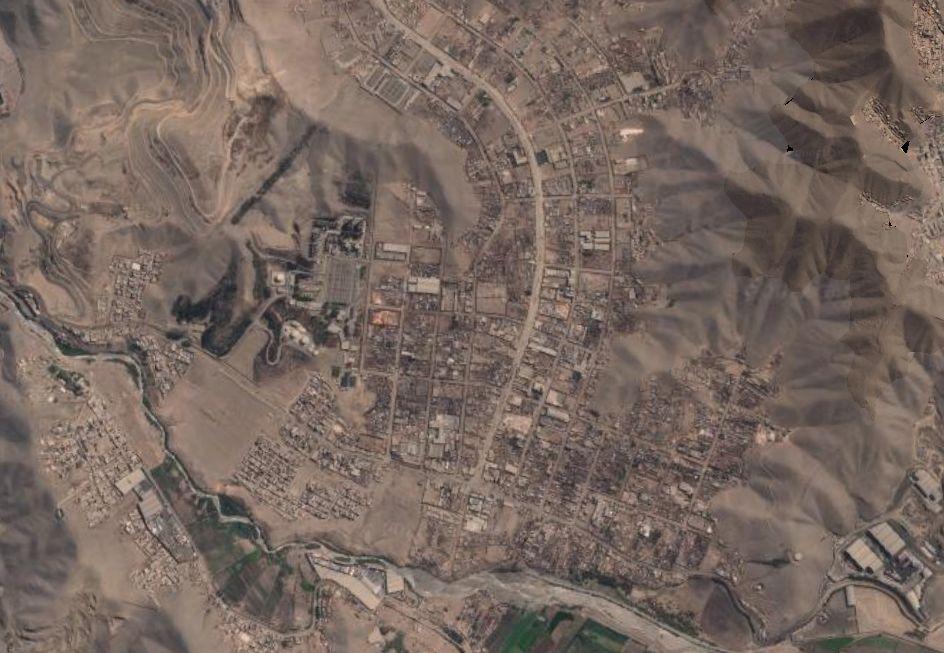

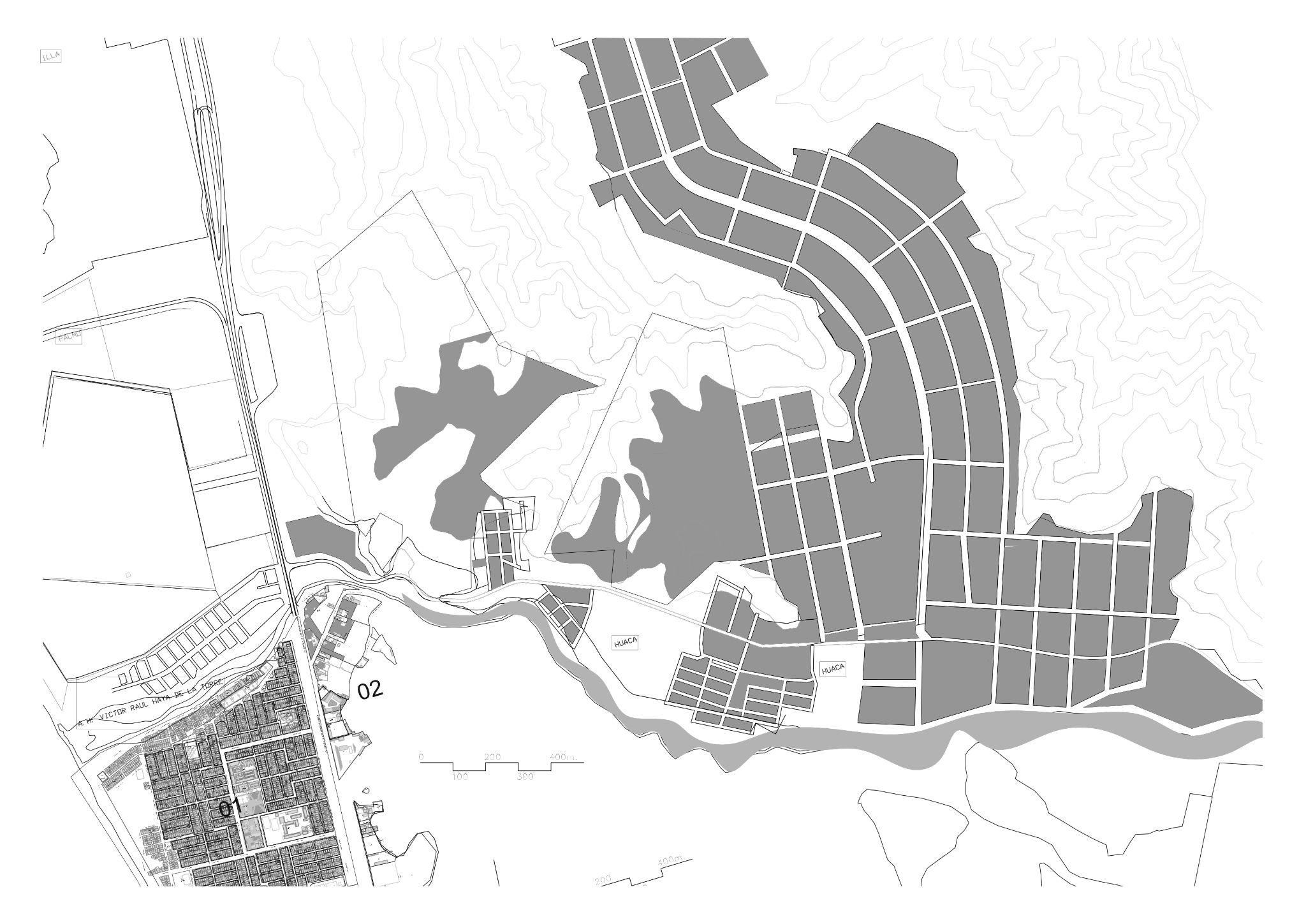

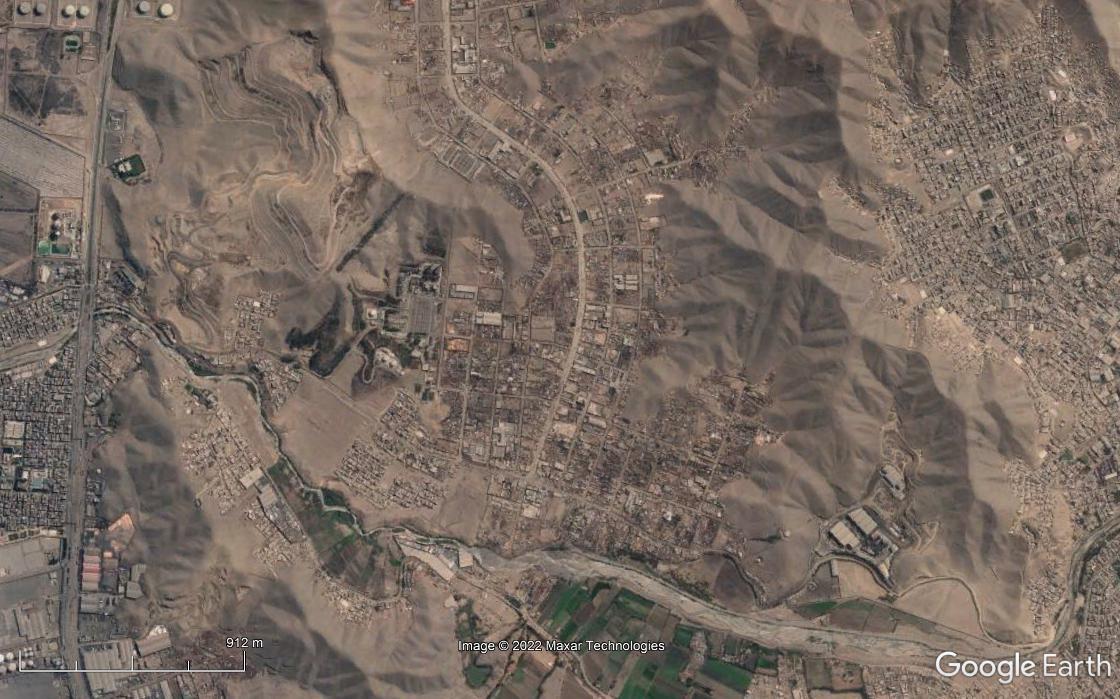

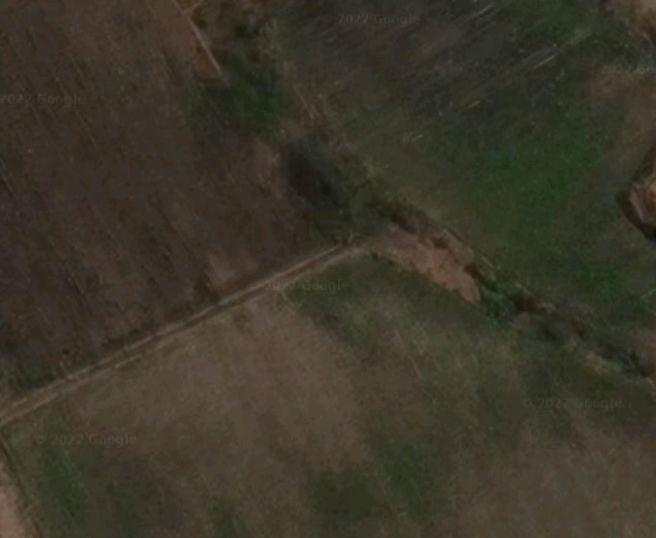

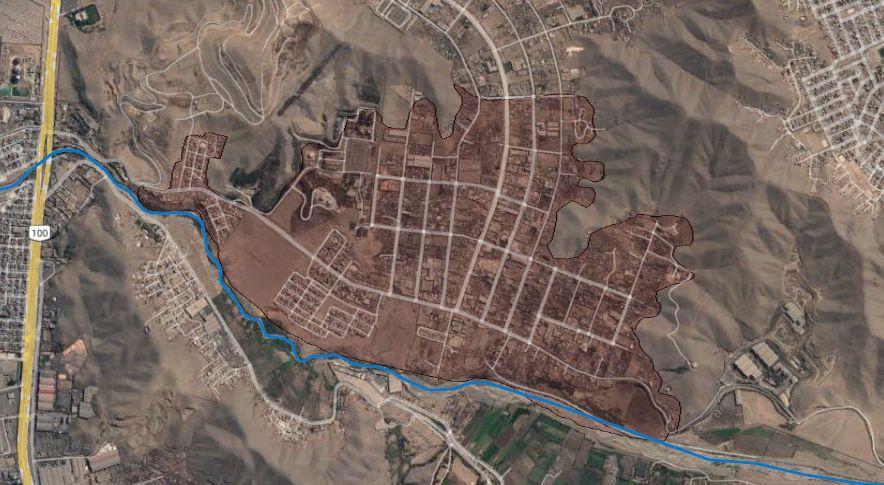

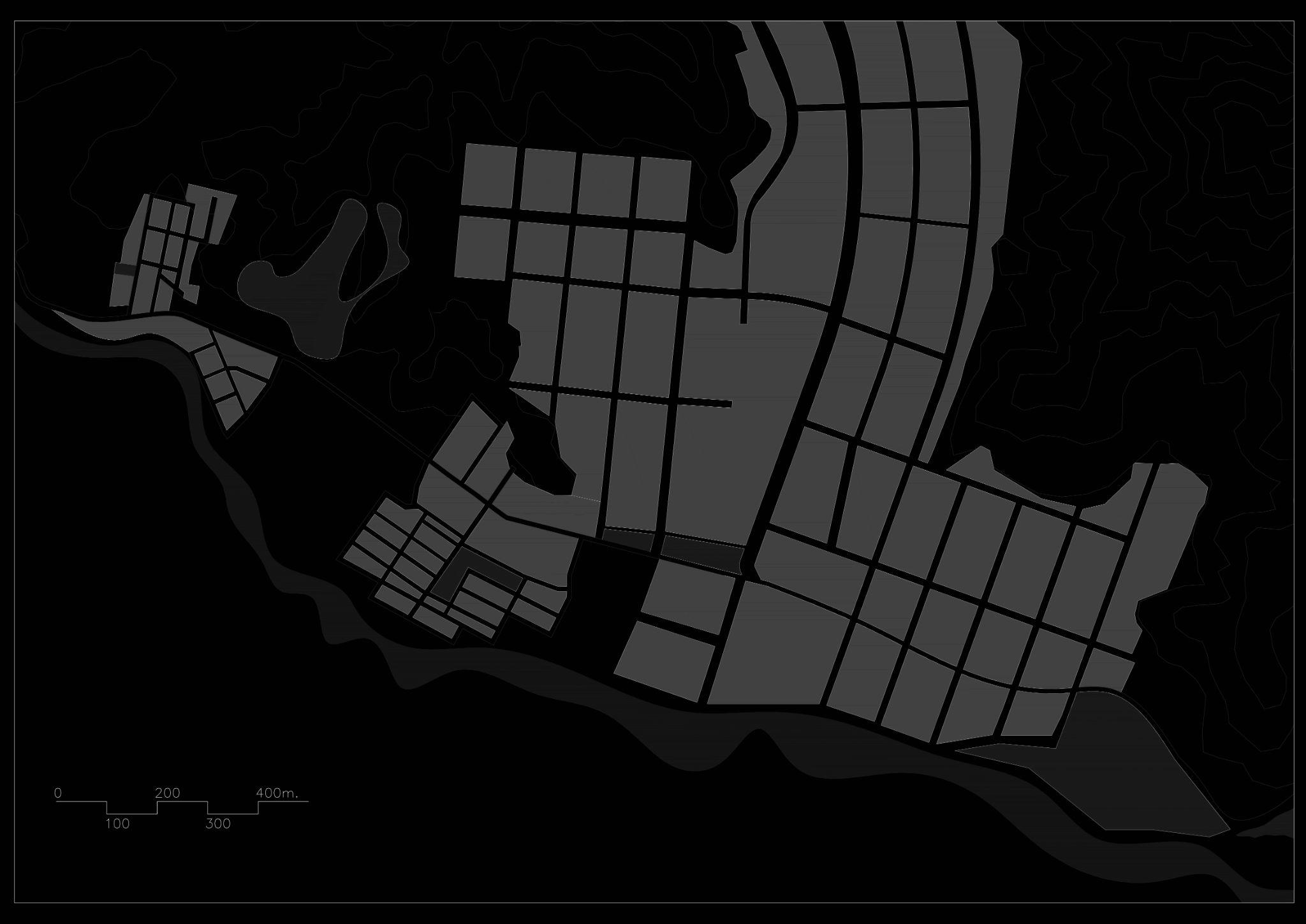

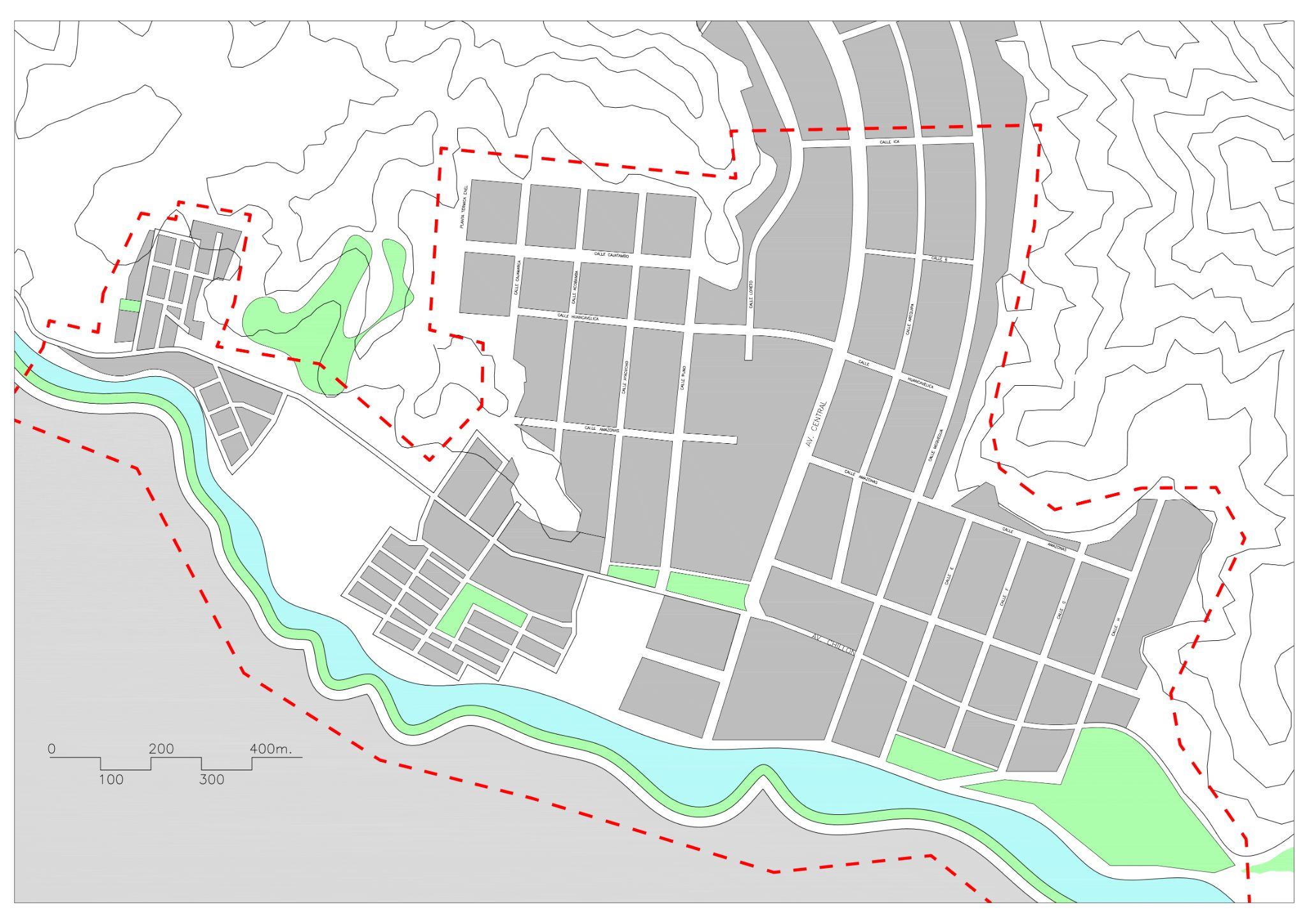

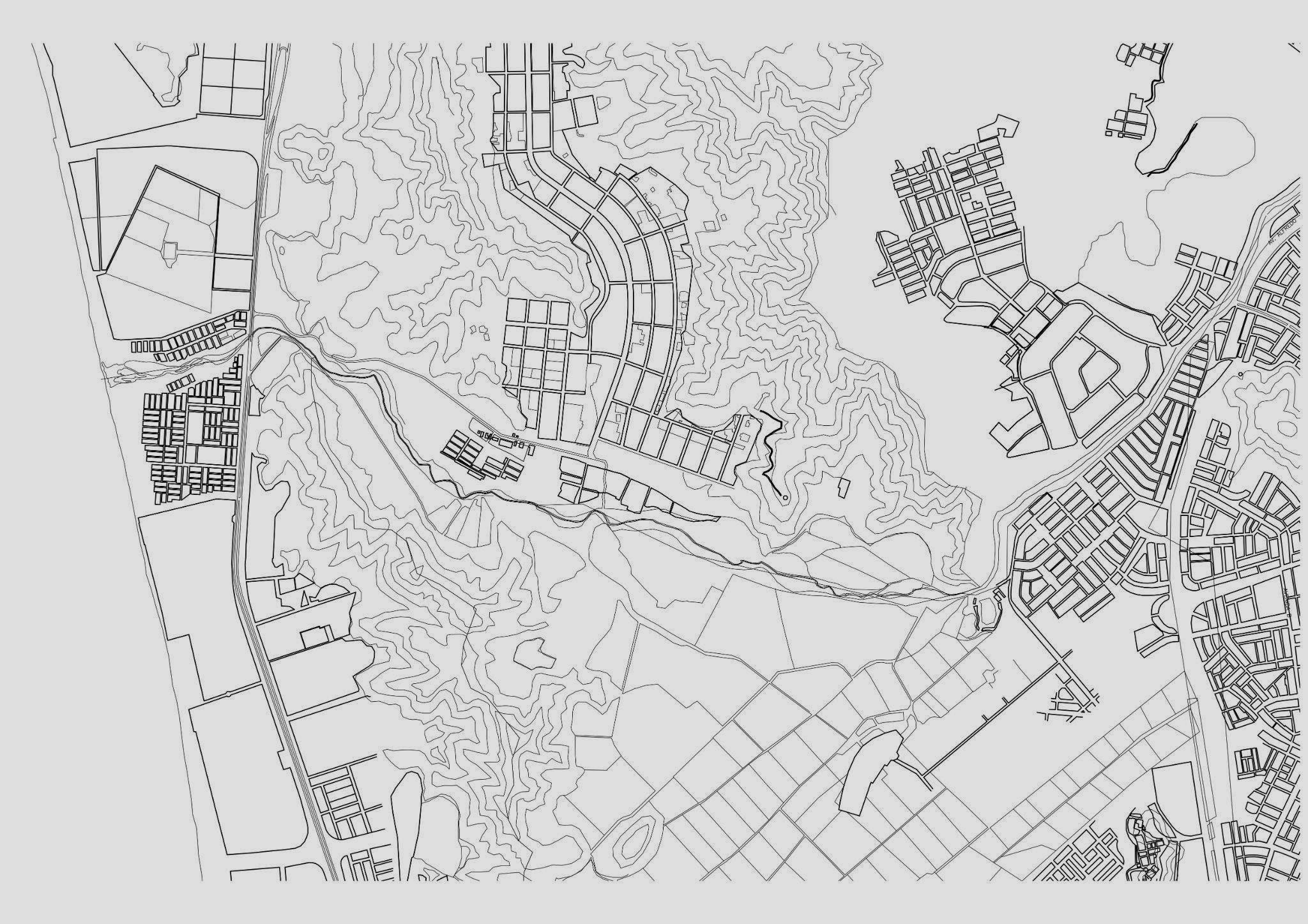

IDENTIFICACIÓN DEL TERRENO

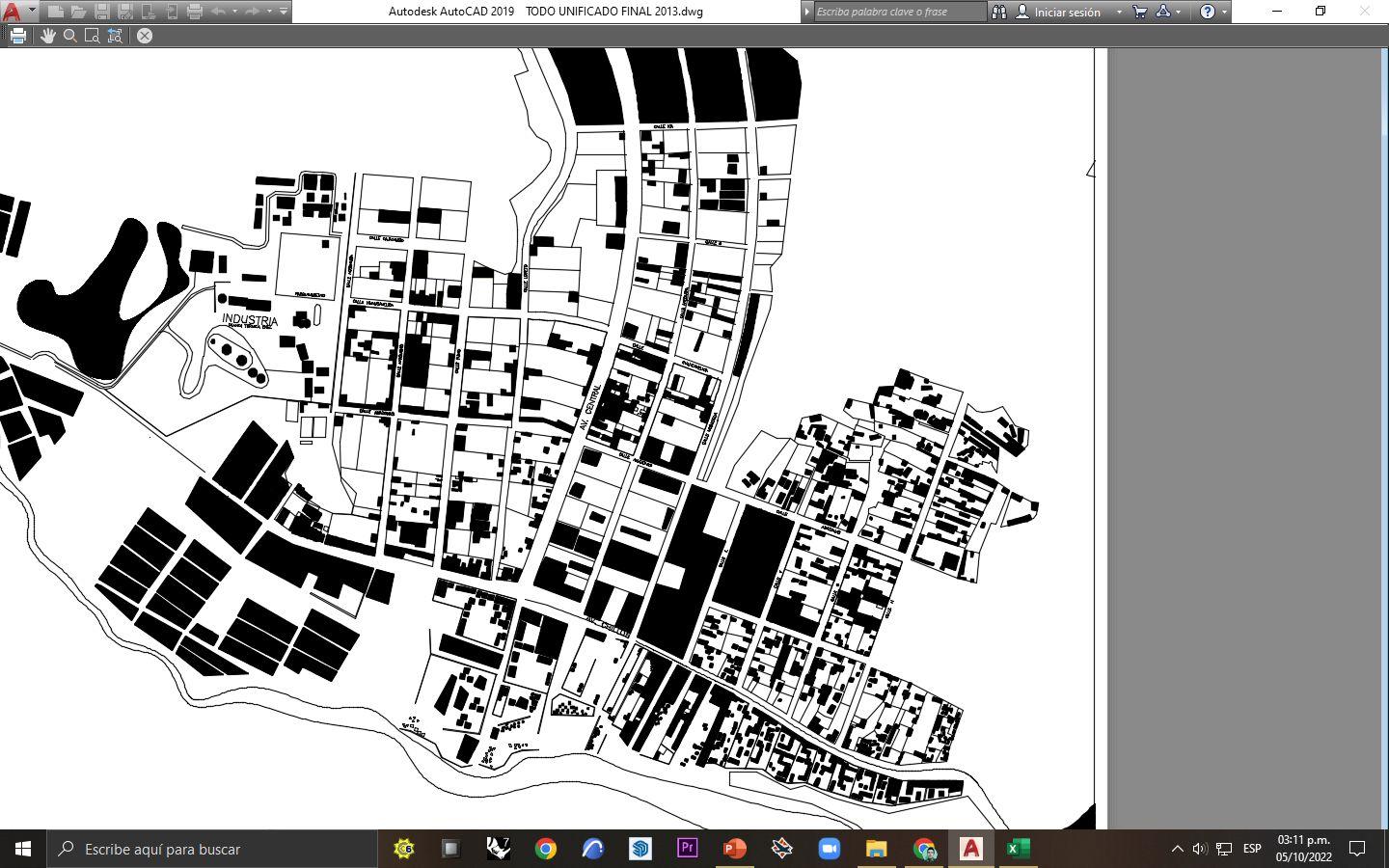

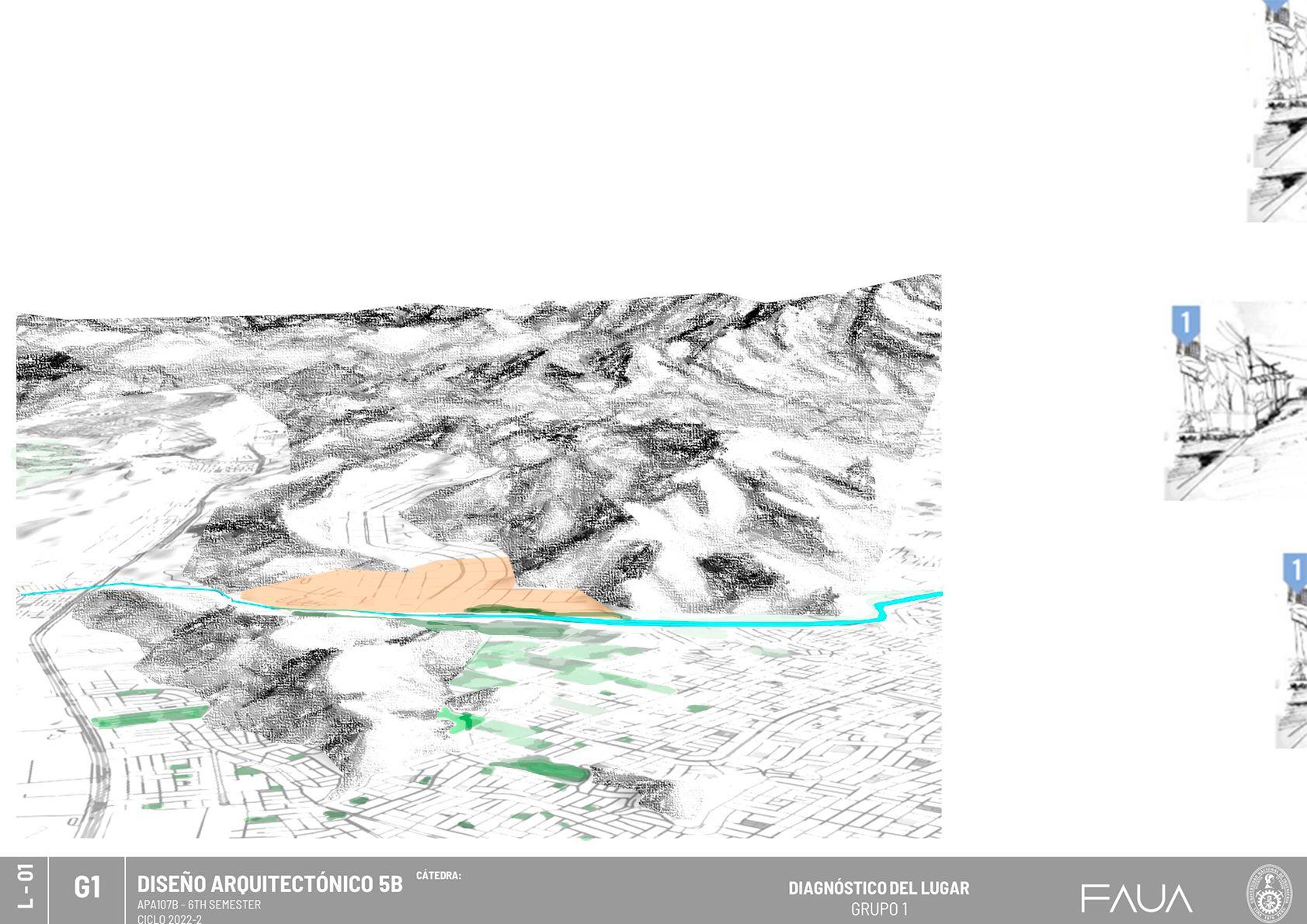

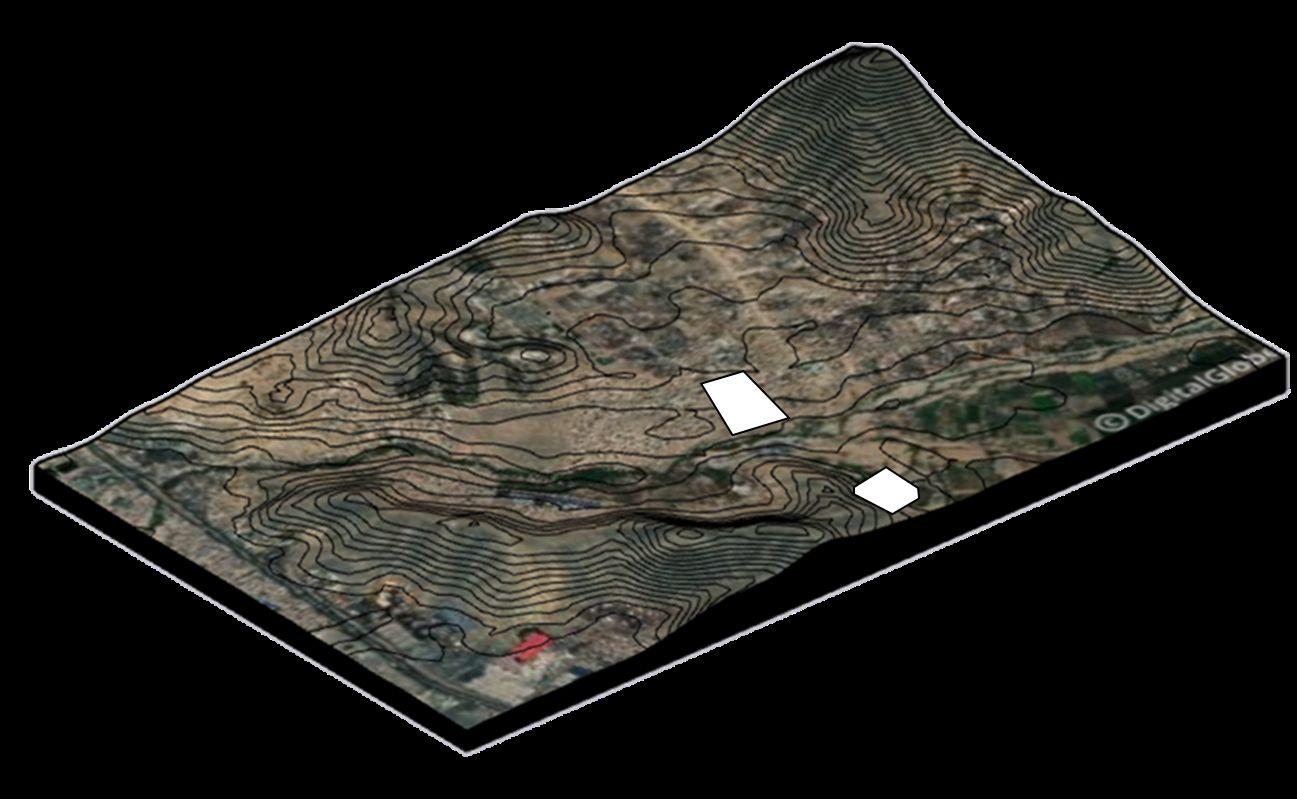

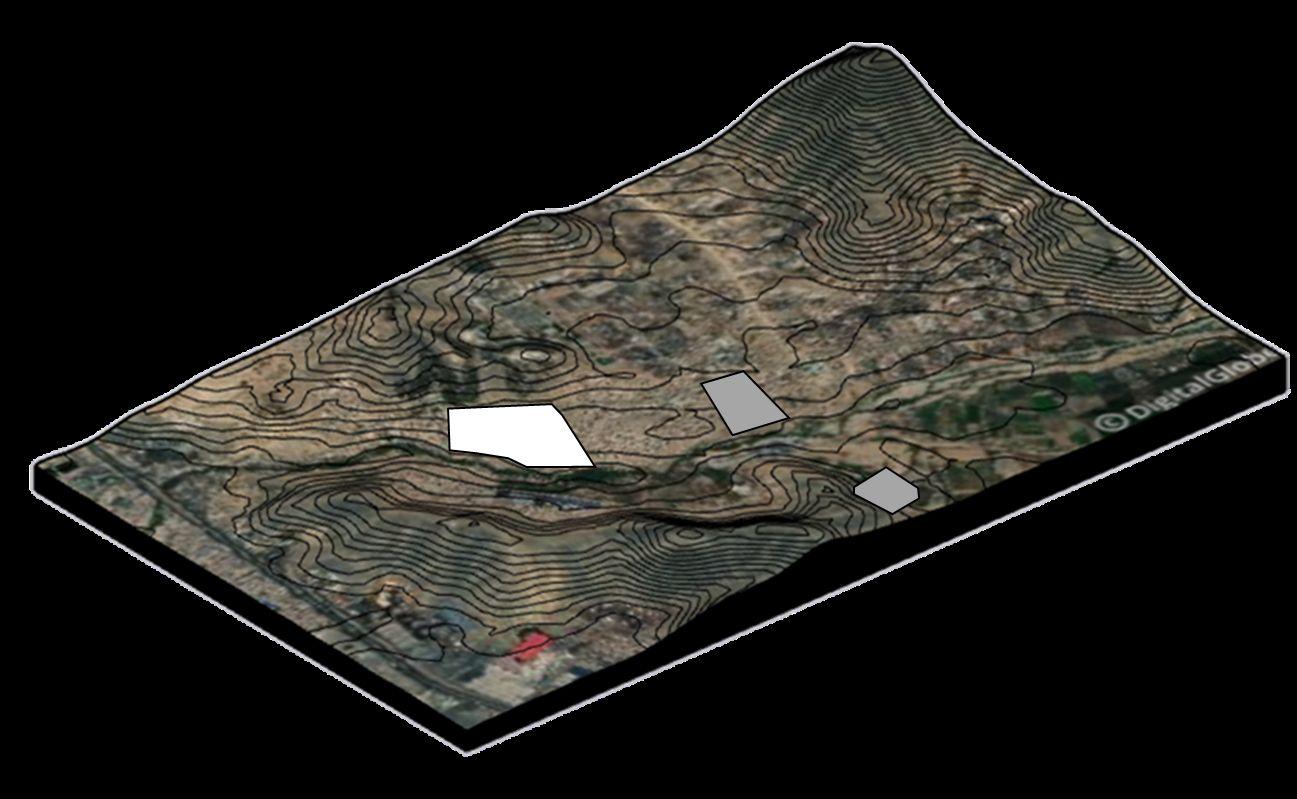

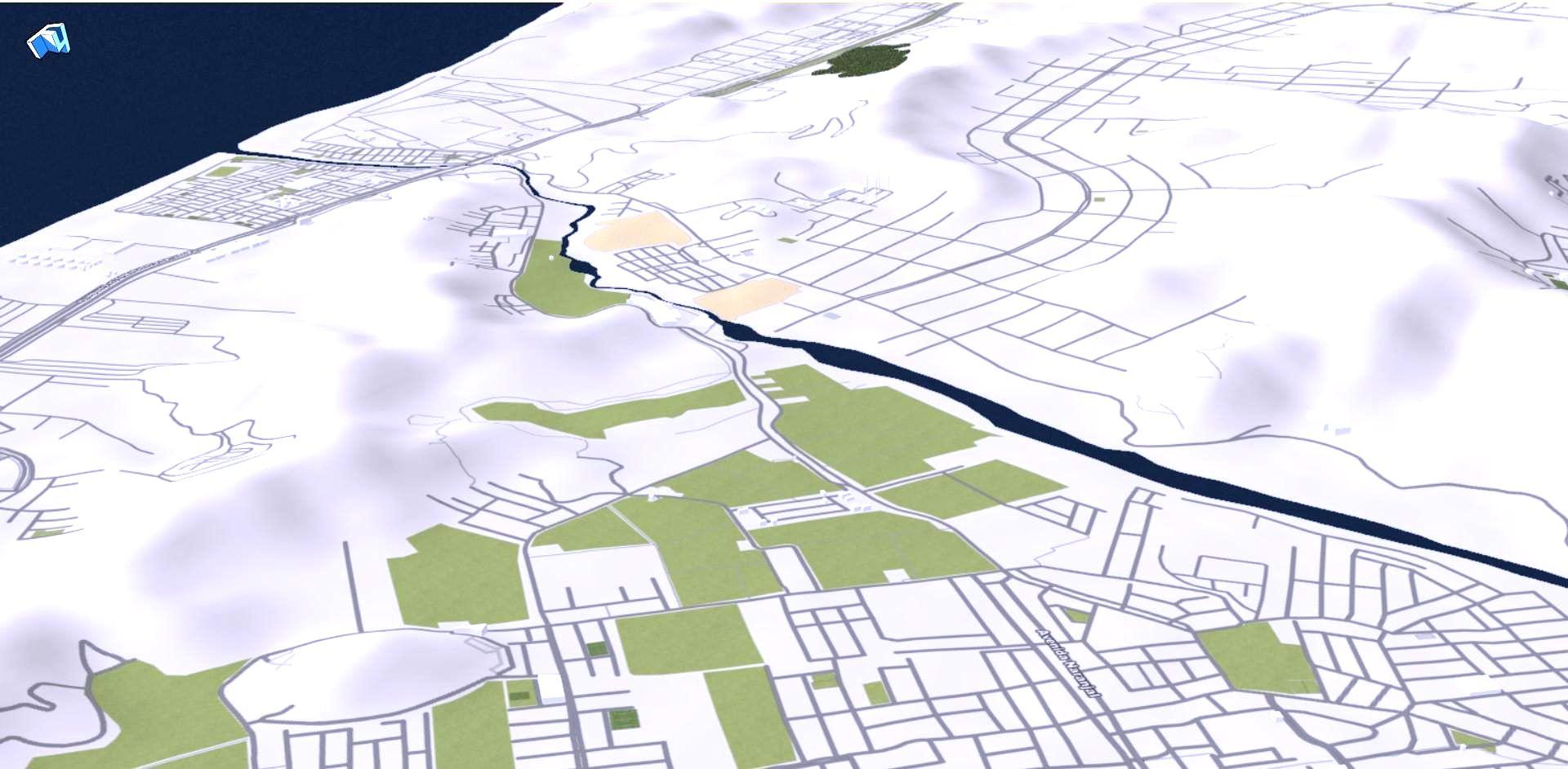

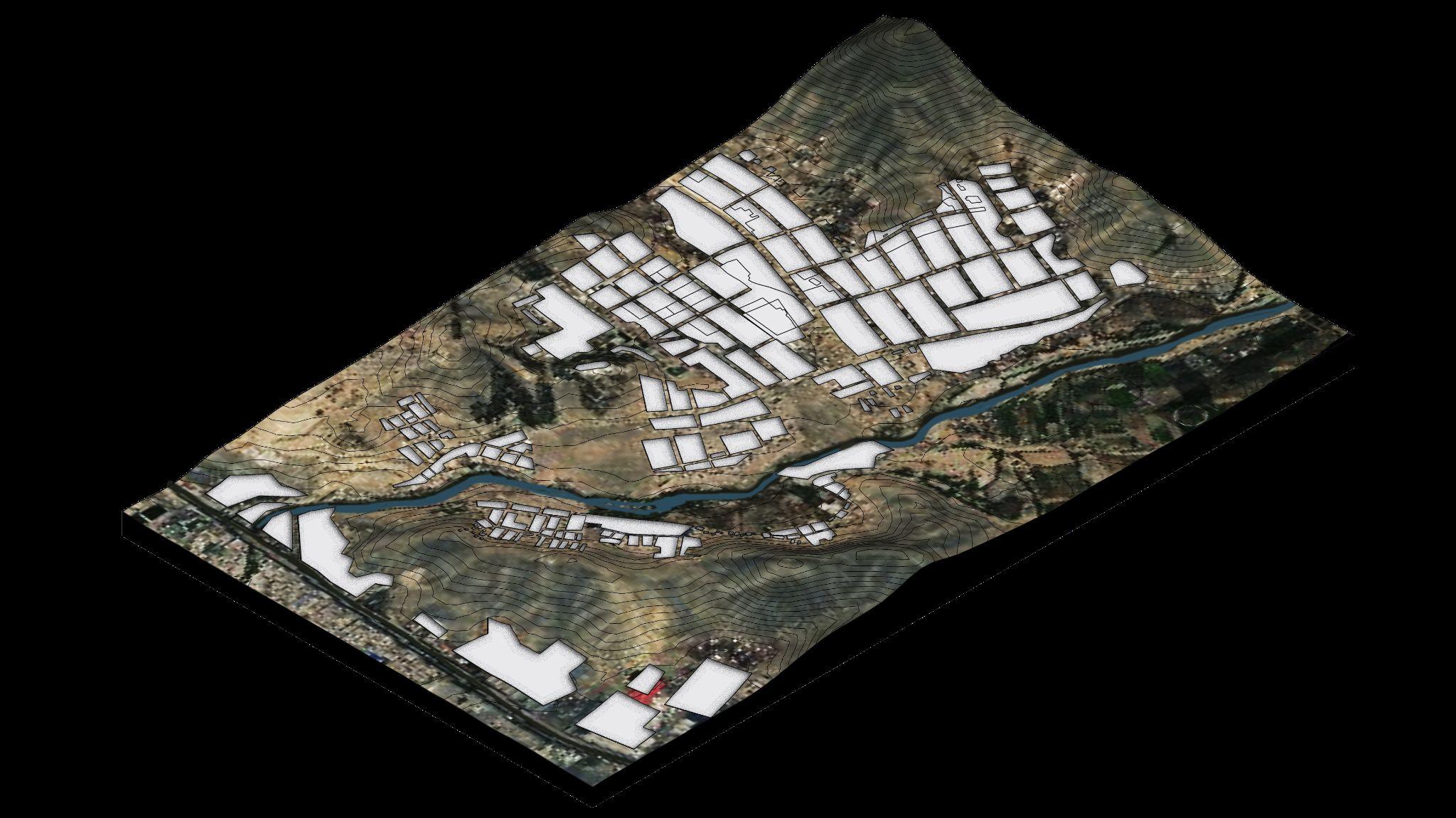

MAQUETA VIRTUAL

2.ESTUDIO

FENOMENOLÓGICO

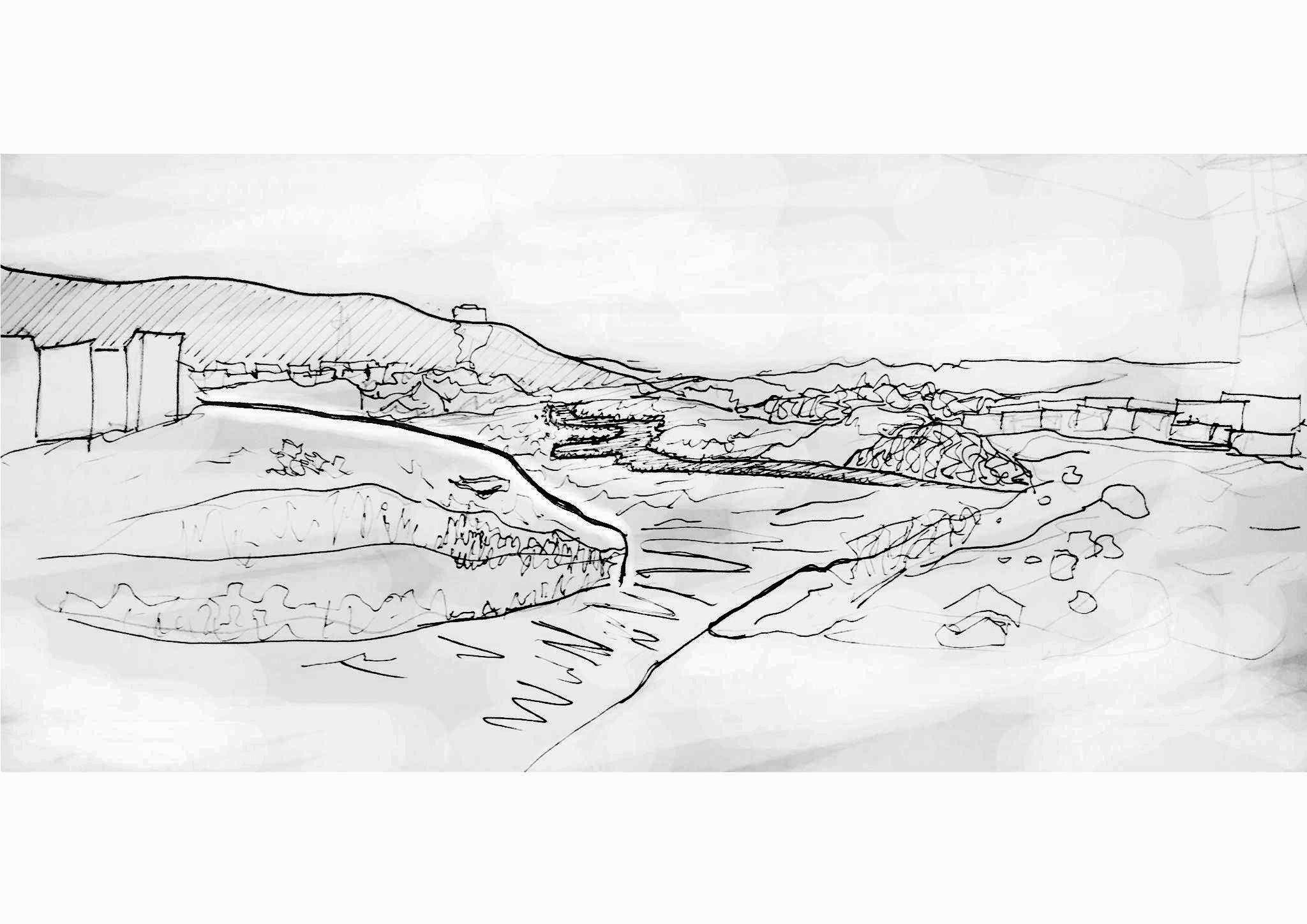

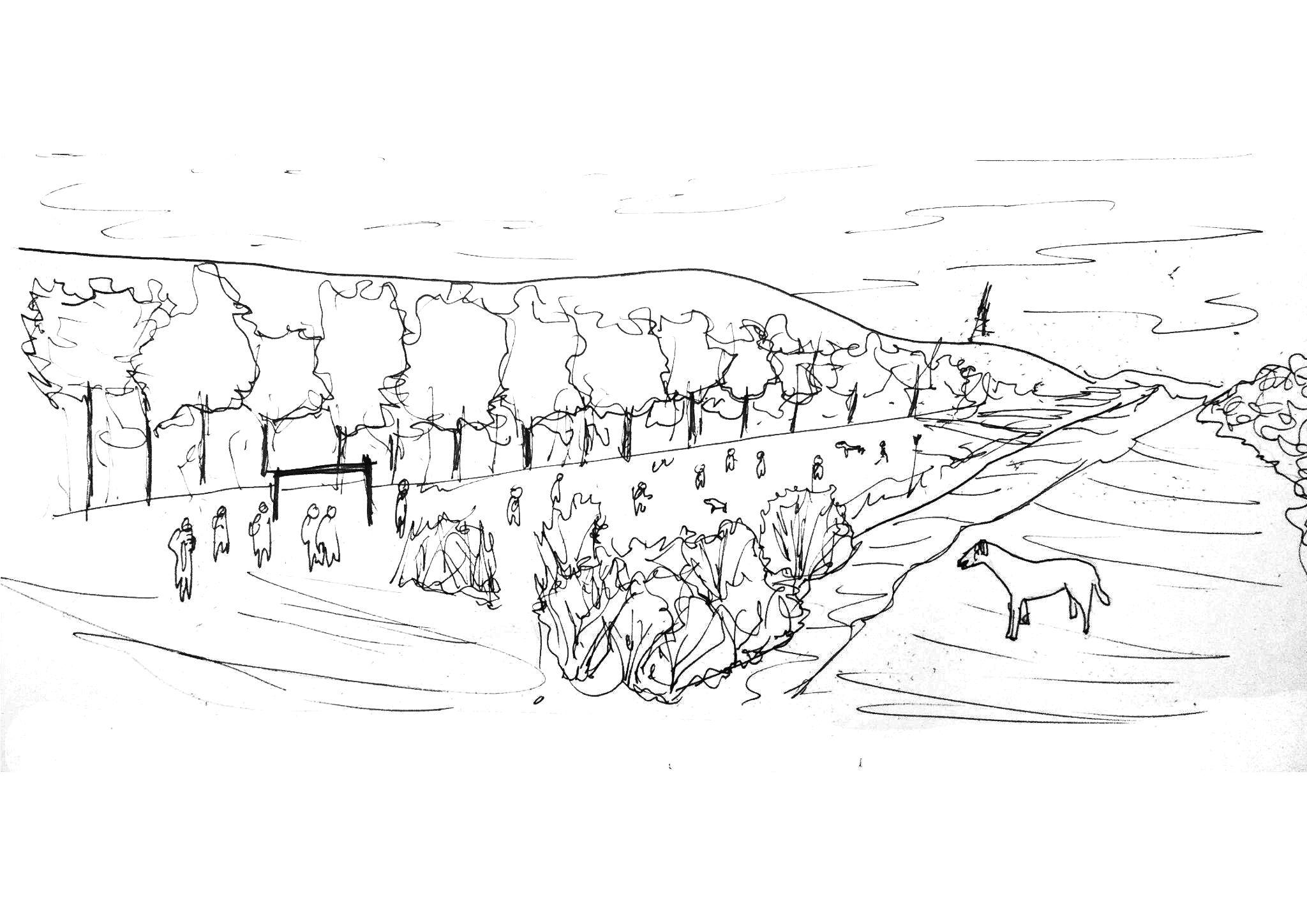

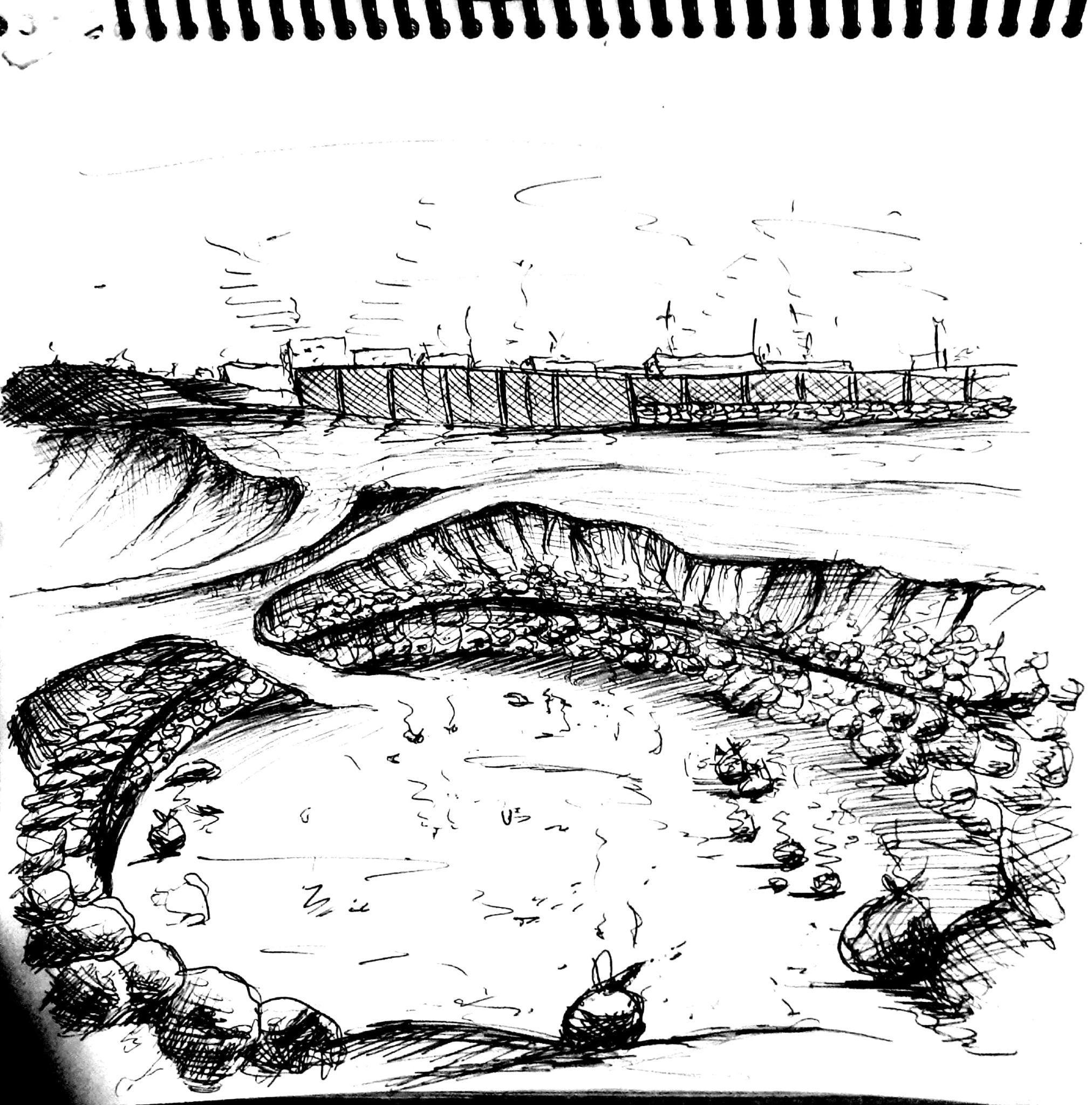

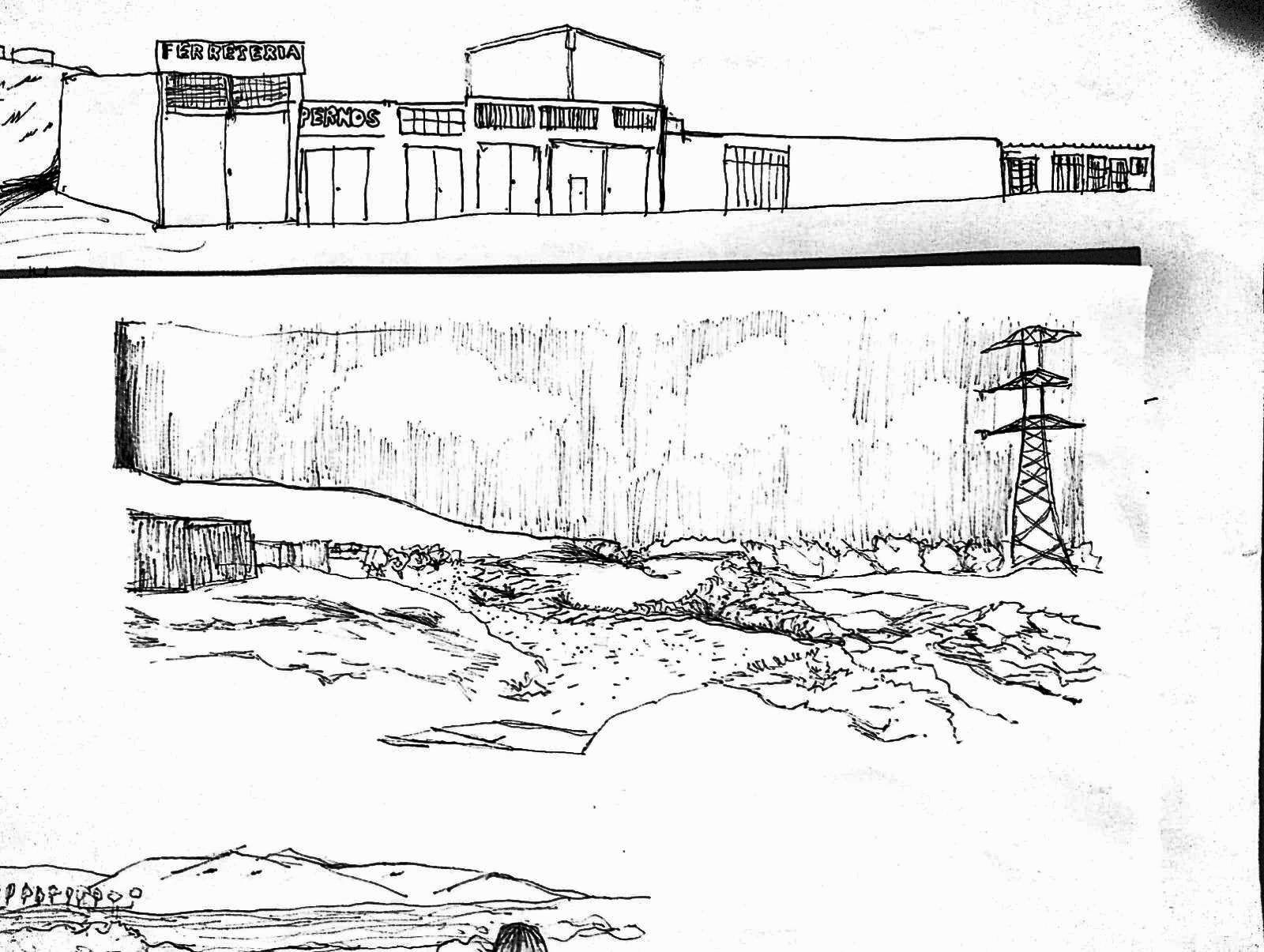

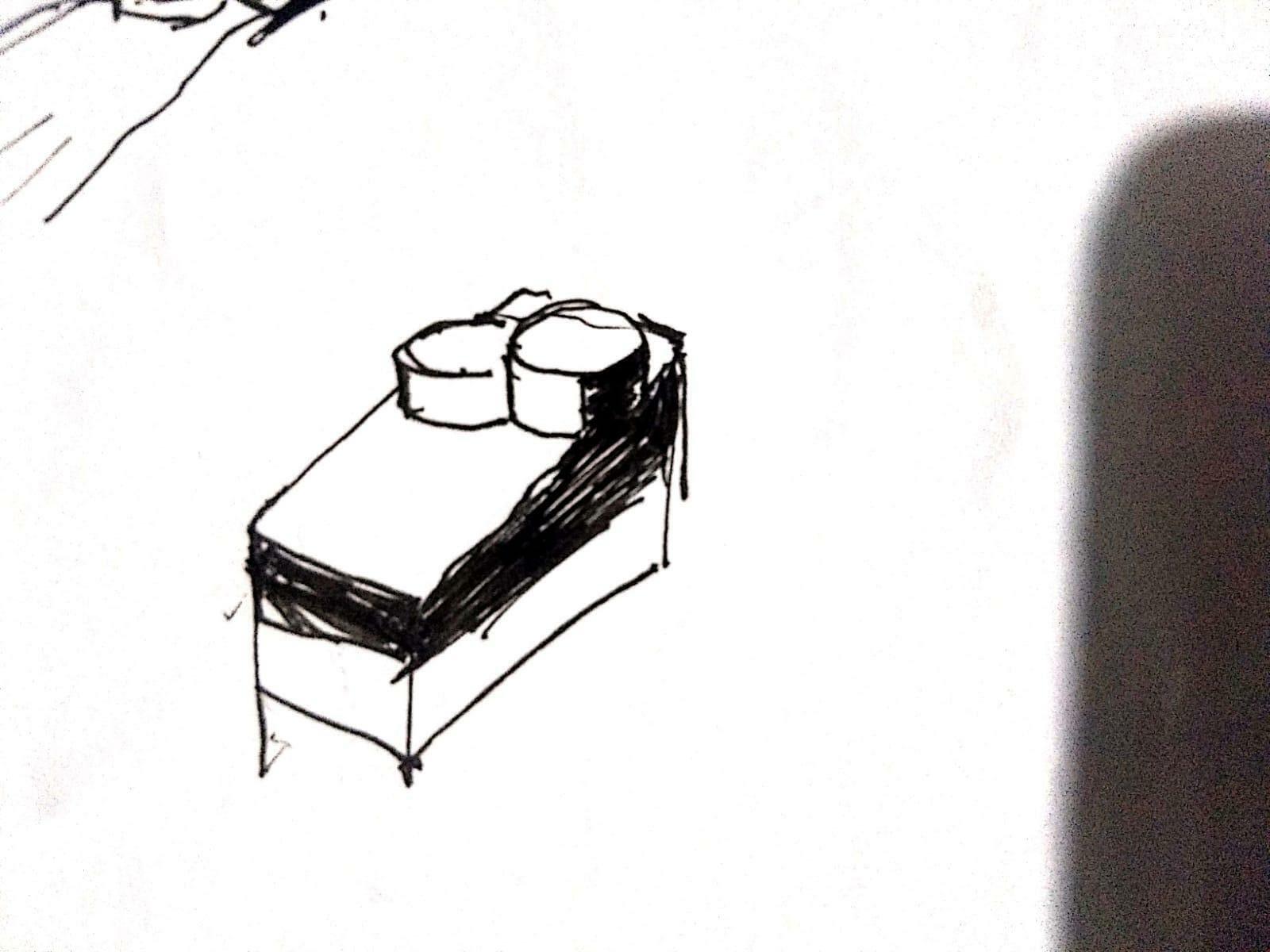

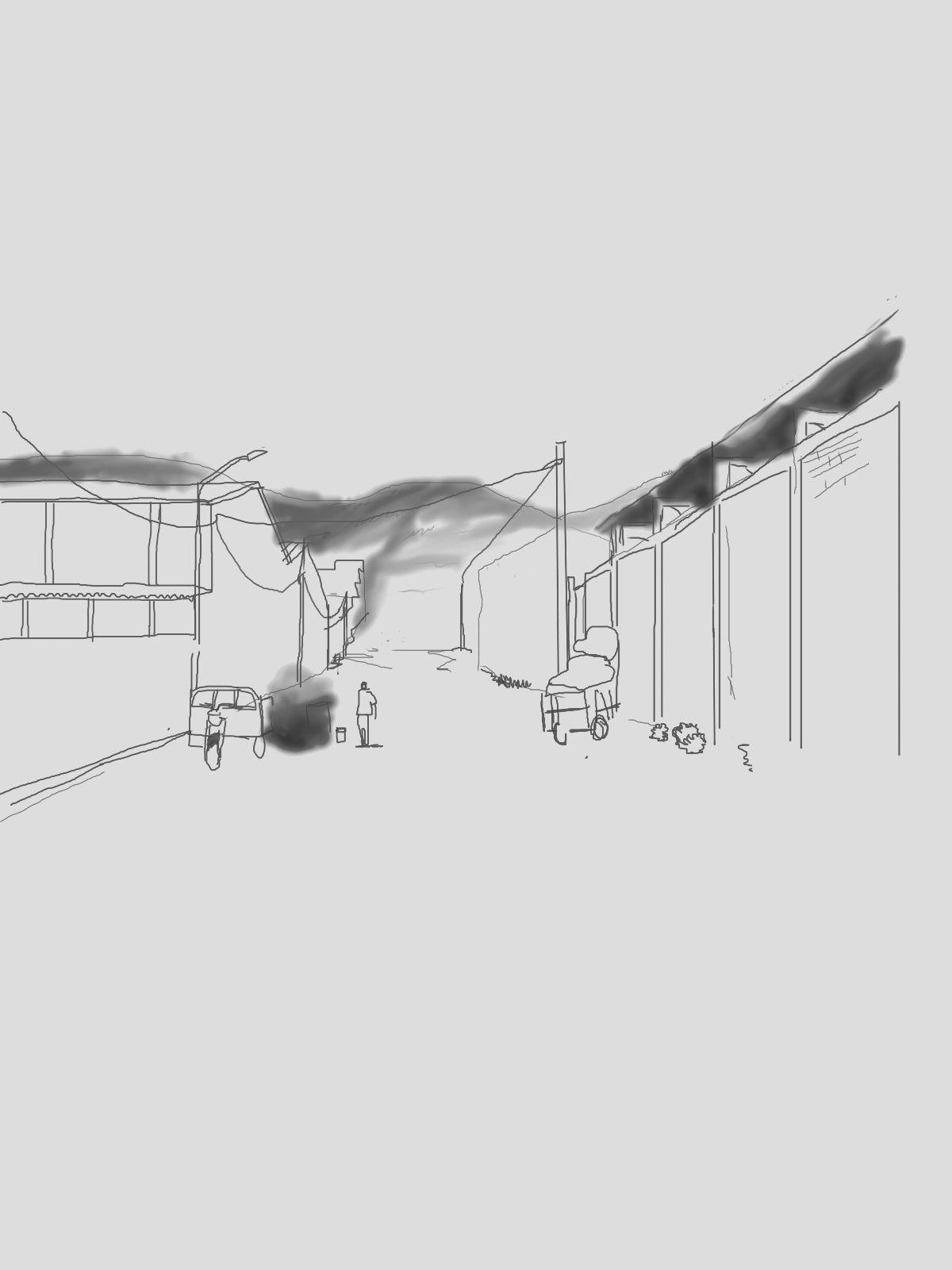

ANÁLISIS TOPOLÓGICO / COLLAGE

UN PARQUE OLVIDADO

Polvo y arena que eres ahora, ,Acaso no te acuerdas cuando naciste?...

Entre verdes sueños y claras aguas, De bellas promesas de un futuro eterno y constante.

Hoy has dejado suspiros al viento, Como toda la calma perdida en tu centro. de tu rostro de arcilla parchado con madera y cemento. No queda historia ,sino sólo cuentos.

No me digas que el canto se ha vuelto lamento, Cuando los gallinazos alzan el vuelo y los perros ladran hambrientos. se construye ese futuro incierto donde se oyen los fuertes ecos

Tu río que está apagado por el paso del tiempo, Aún respira con verde de breve intento, Entre montañas de basura y resquebrajado pavimento, Aún anhela ser libre empujando sus escombros sedientos.

Dime qué tu gente no te ah olvidado!, que insiste con la semilla de surgir que hay en sus venas, Que trabaja de sol a sol bajo el calor extenuante , Yque ha convertido la basura ,en una moneda de oro muy bella .

Dime qué es difícil encontrar la alegría, Pero que lo intentas en esas aulas milagrosas.. Que recuperas la esperanza de vivir día tras día, Aunque te atormenten esas notas ruidosas.

Si supieras que irás aprendiendo

Acrecer entre tanto ruido, Con el pasar de los inmensos camiones,y el zumbido de los gigantes de acero Hoy tendrías melódicos sueños de niño.

Confía en el aullido de la noche, Que reclama que sigas luchando , Aún sumergida entre la arena Como tesoro que aguarda ser descubierto ....0

ANÁLISIS HISTÓRICO

al aumento de poblacion, las zonas

físicos como paisajísticos

sufrido daños

2.3 ANÁLISIS PAISAJÍSTICO

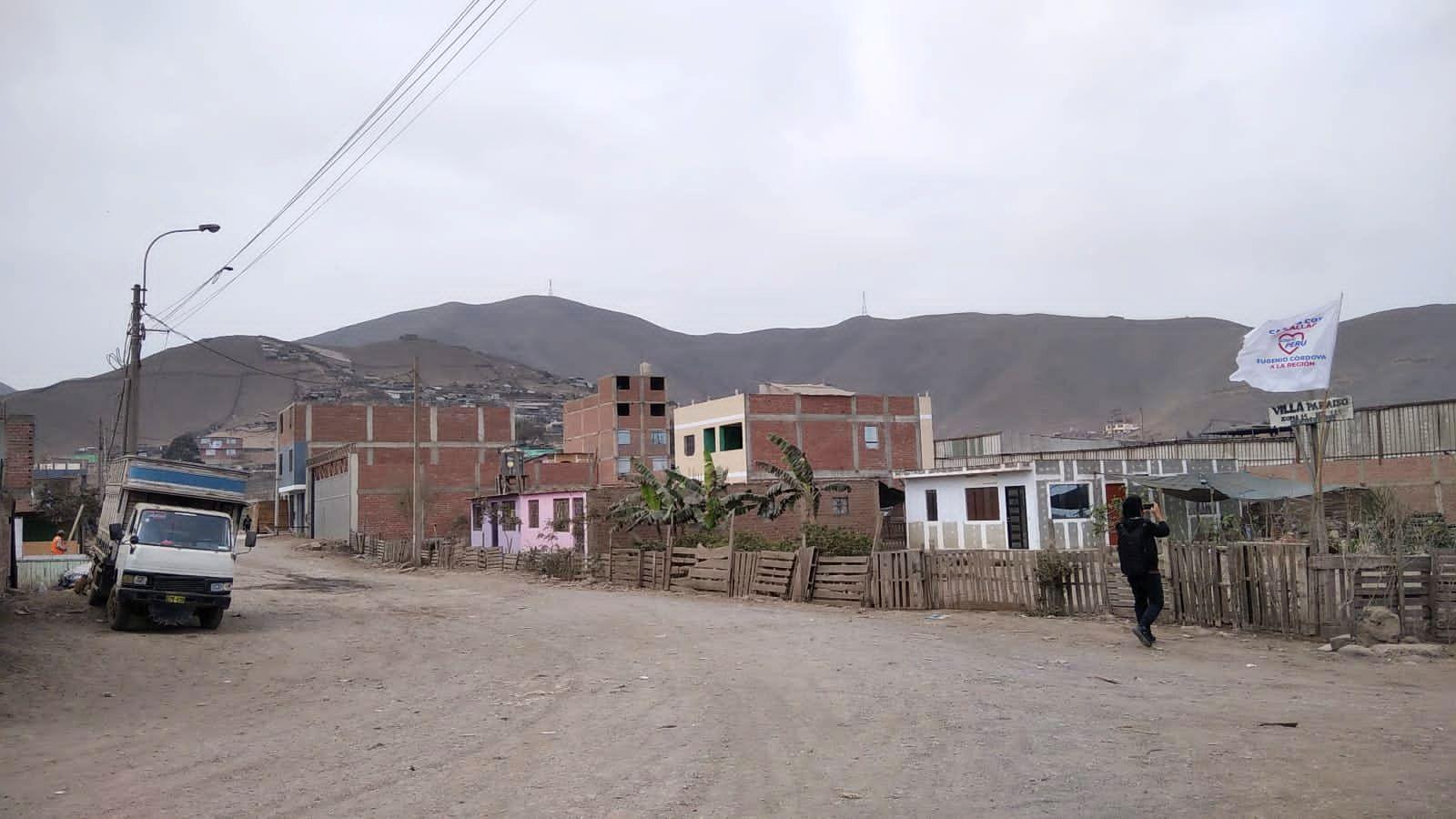

Se evidencia un paisaje que se siente olvidado por el estado, pues no existe un ordenamiento territorial, ni control de fachadas, ni pistas ni veredas con algún tratamiento. Esta zona es una muestra de una comunidad que se enfrenta a la ciudad con ganas de salir. Esto se refleja en el hecho de hacer un área pública para jugar futbolito, y que los domingos recibe un gran uso de la población como área para recrearse y hacer comunidad.

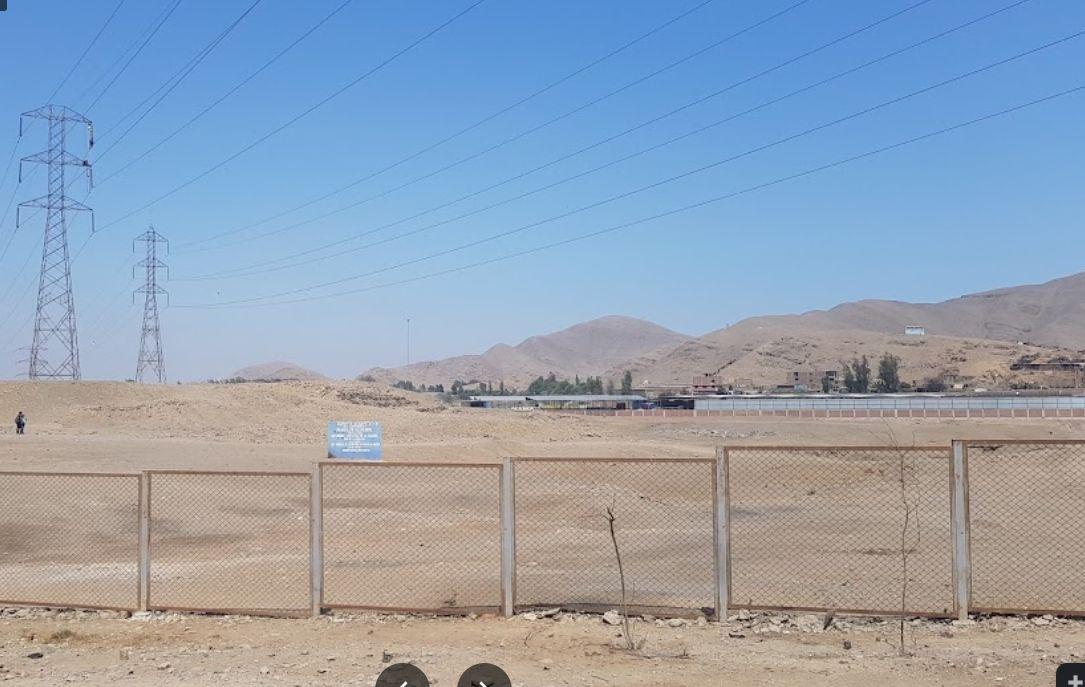

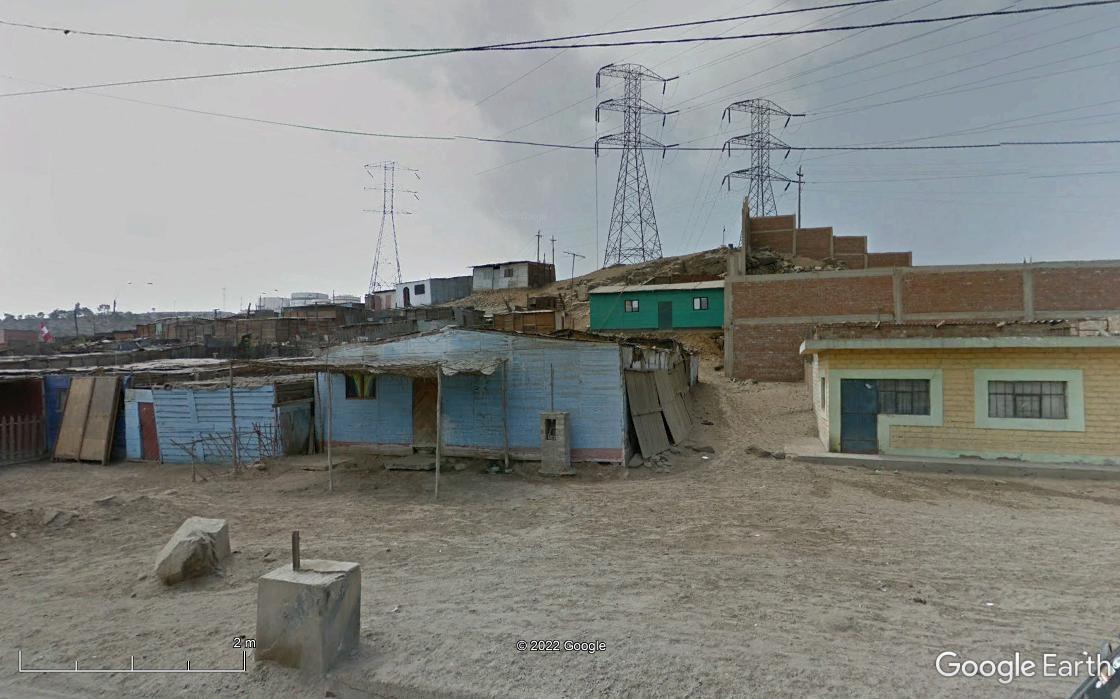

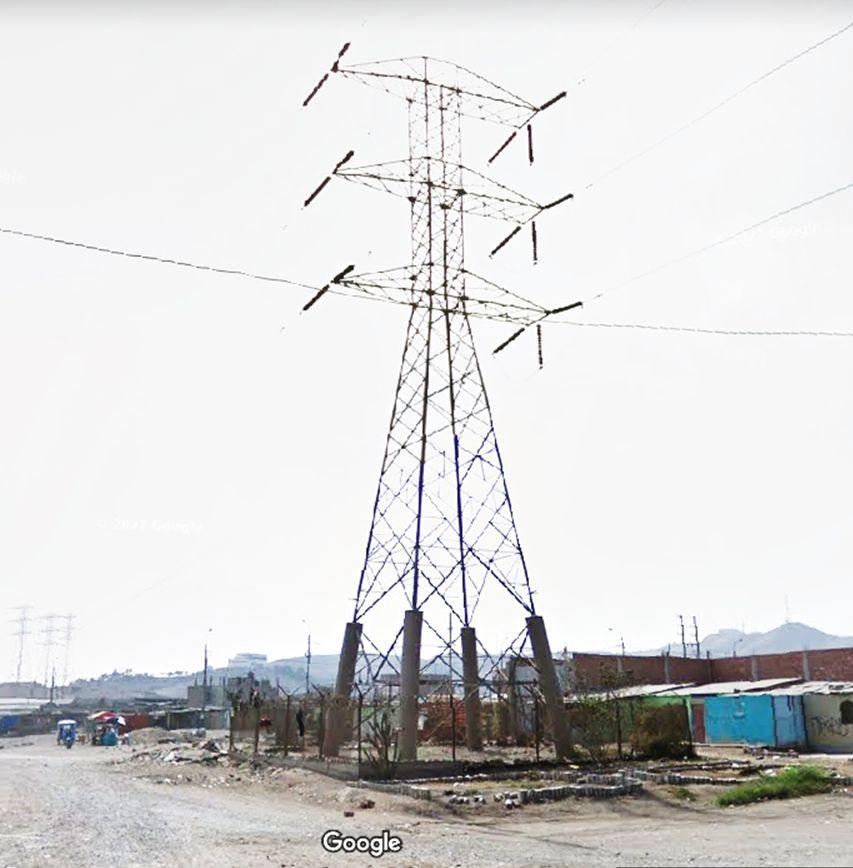

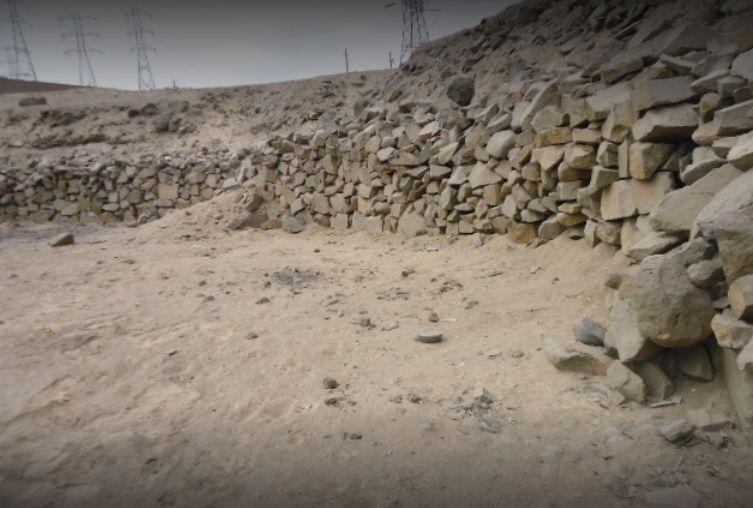

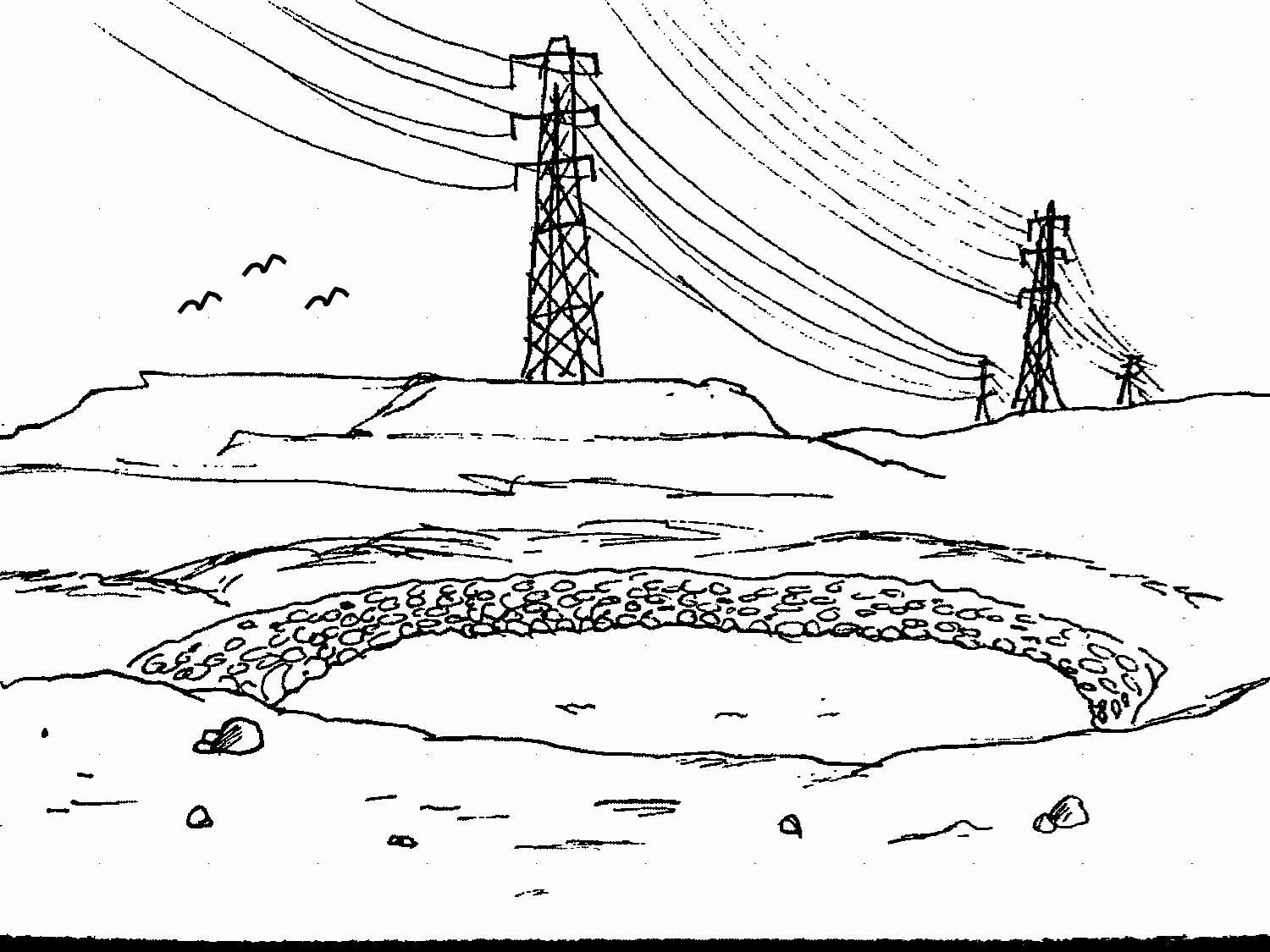

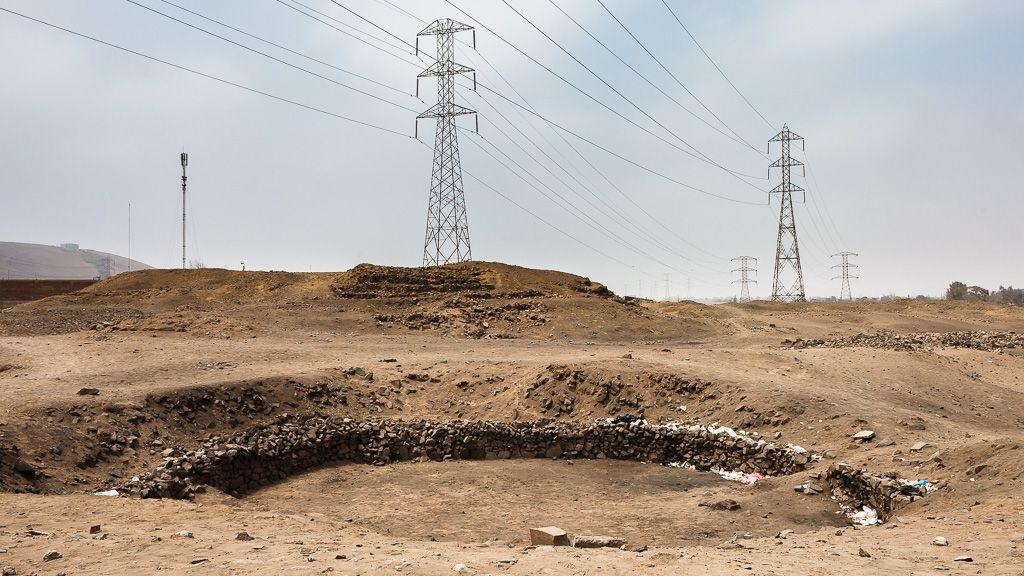

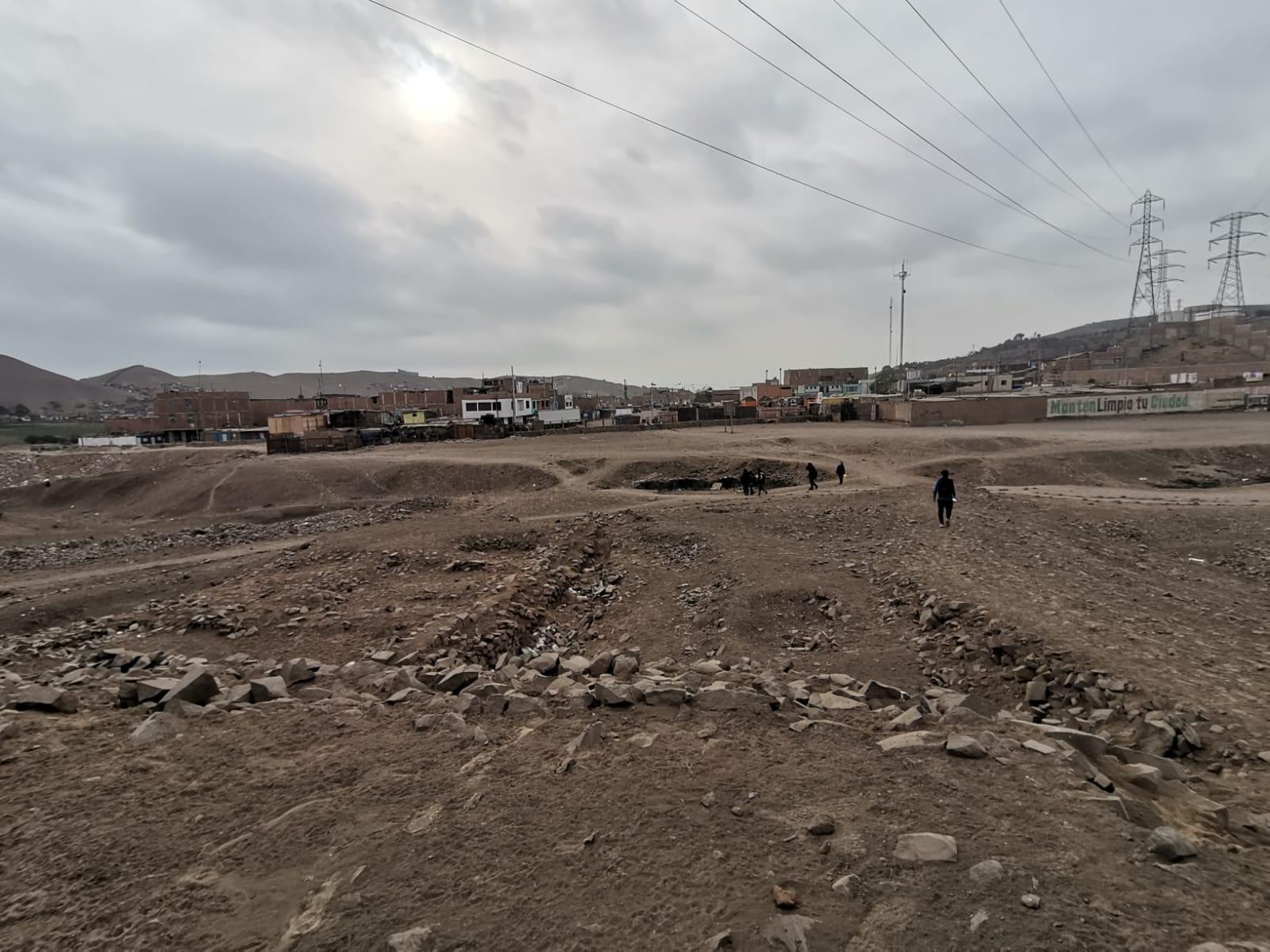

INSTALACIÓN ELÉCTRICAS SOBRE RESTOSARQUEOLÓGICOS

TRABAJADORAYENDO

VINIENDO

UNACOMUNIDAD FRENTEALACIUDAD

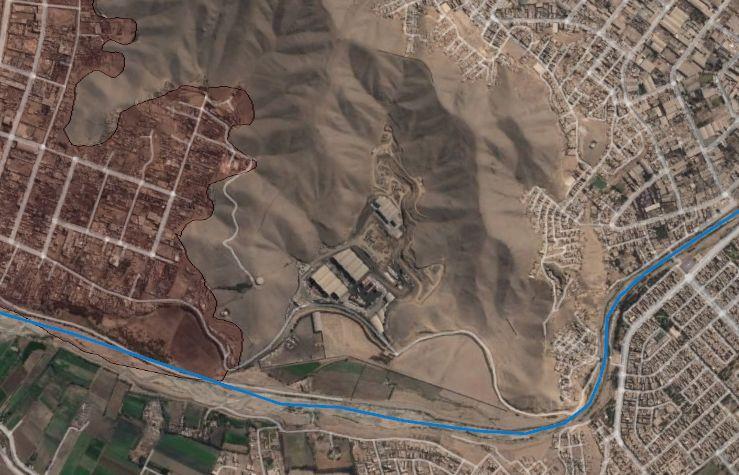

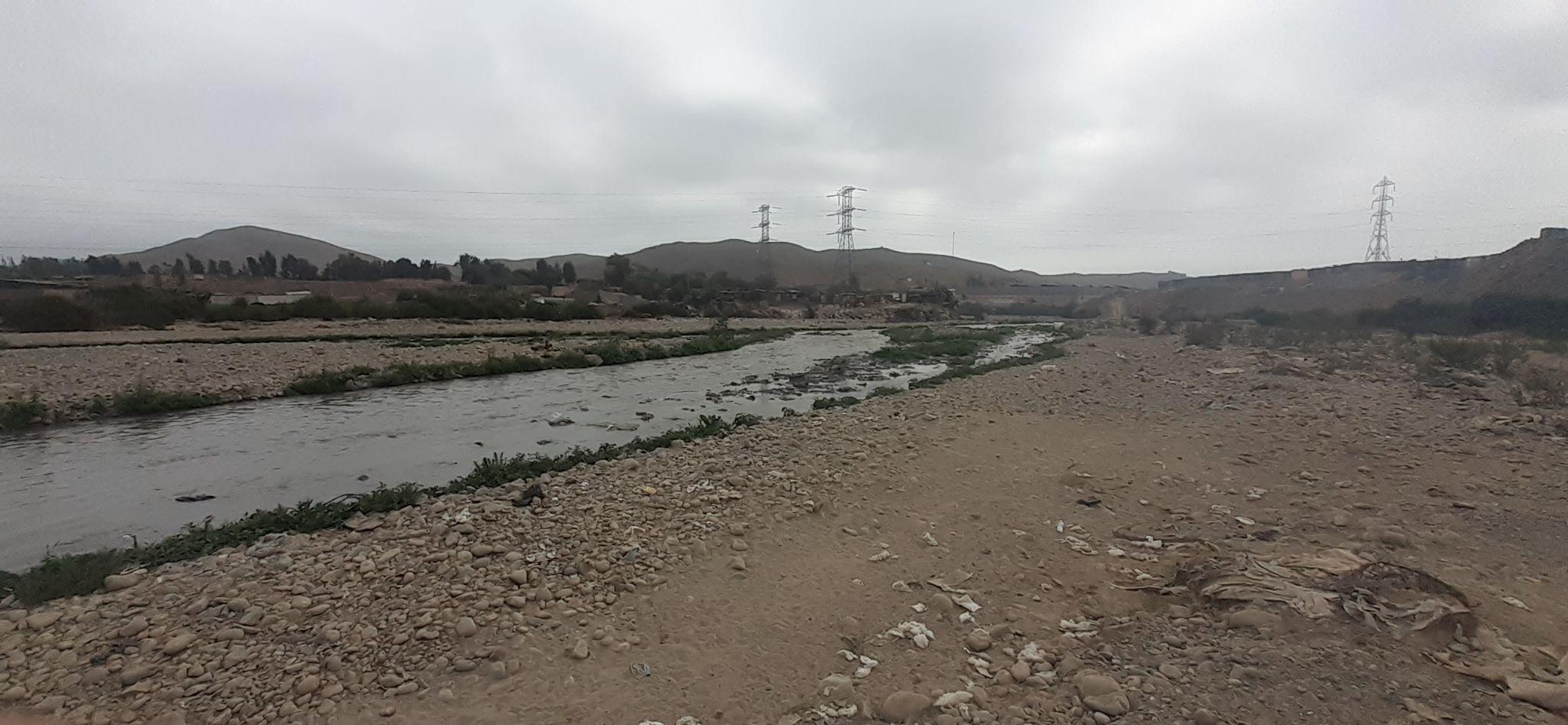

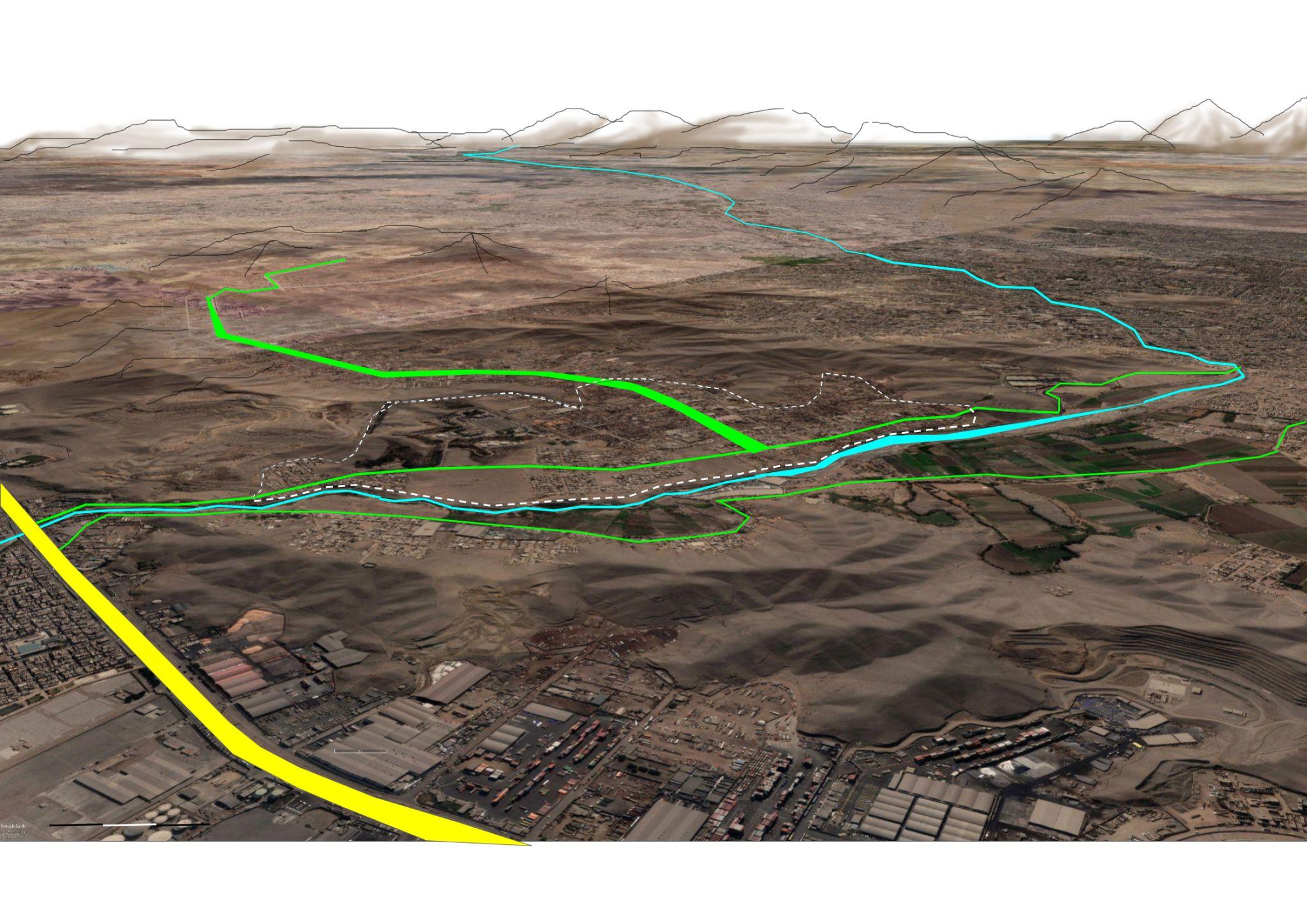

Cuenca Chillón

El Río Chillón se origina en la laguna de Chonta (Cerro de Pasco) a 4.850 msnm, con un recorrido de 126 Km limita por el norte con la cuenca del río Chancay, por el sur con la cuenca del río Rímac, por el este con la cuenca del río Mantaro y por el oeste con el litoral peruano, formando parte del departamento de Lima (UNALM y ARC, 2005

Se puede observar que la parte a intervenir es el tramo final a 4 km de su desembocadura en el mar

Se sabe que los habitantes de Parque Porcino tienen viviendo más de 5O años en el lugar , y desde hace 30 años la Av. Chillón ha ido sufriendo cambios en su imagen, ya que los nuevos edificios frente a esta , fueron creciendo en altura rápidamente a diferencia de las viviendas agropecuarias, las cuales se mantienen en un nivel.

Heterogeneidad

CÁTEDRA

Discontinuidad

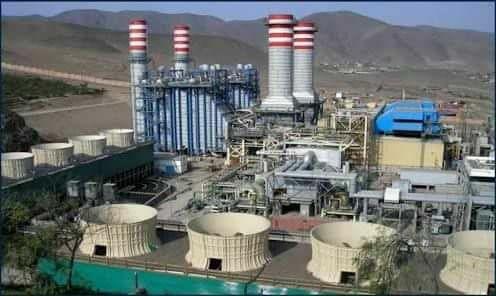

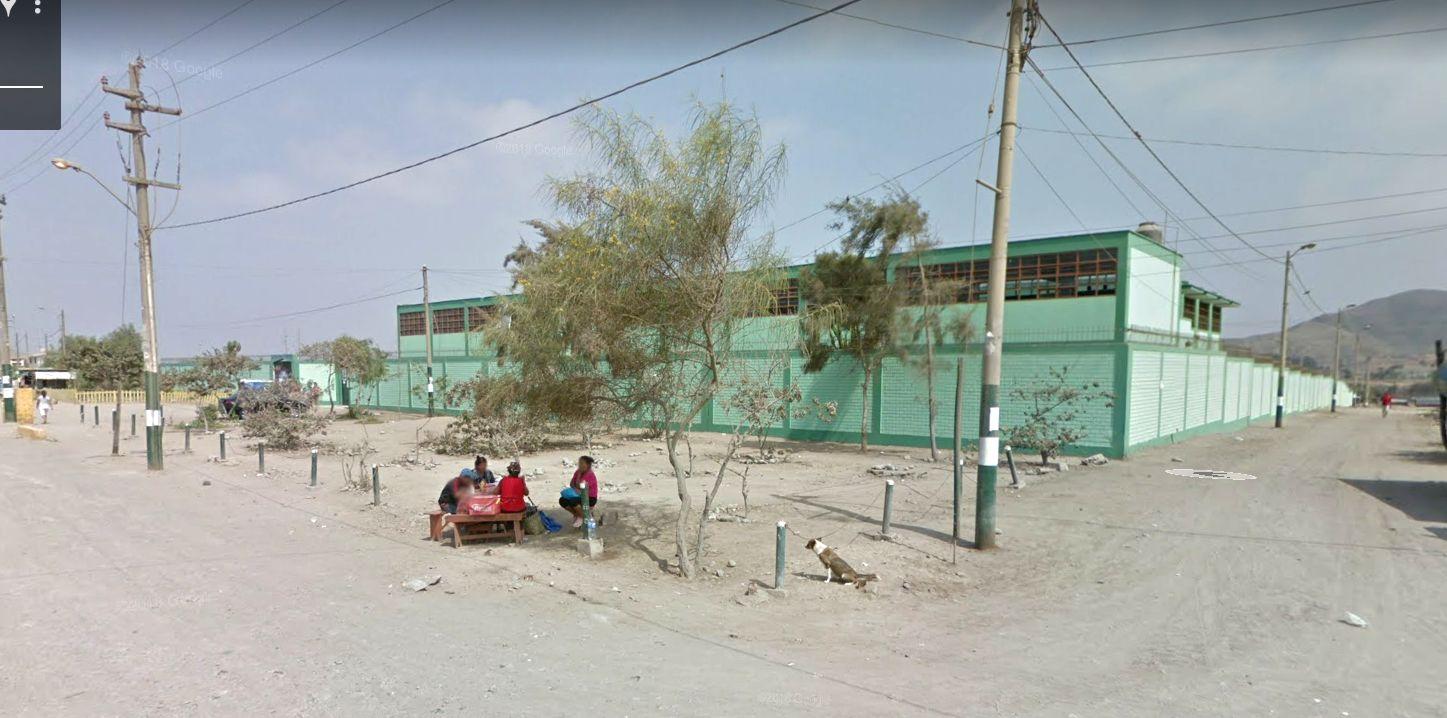

Vista peatonal del ingreso a la Central Hidroelectrica

peatonal frente al ColegioAlcides Carreon

peatonal del ingreso a laAh. Mariano Melgar

El comienzo del camino.

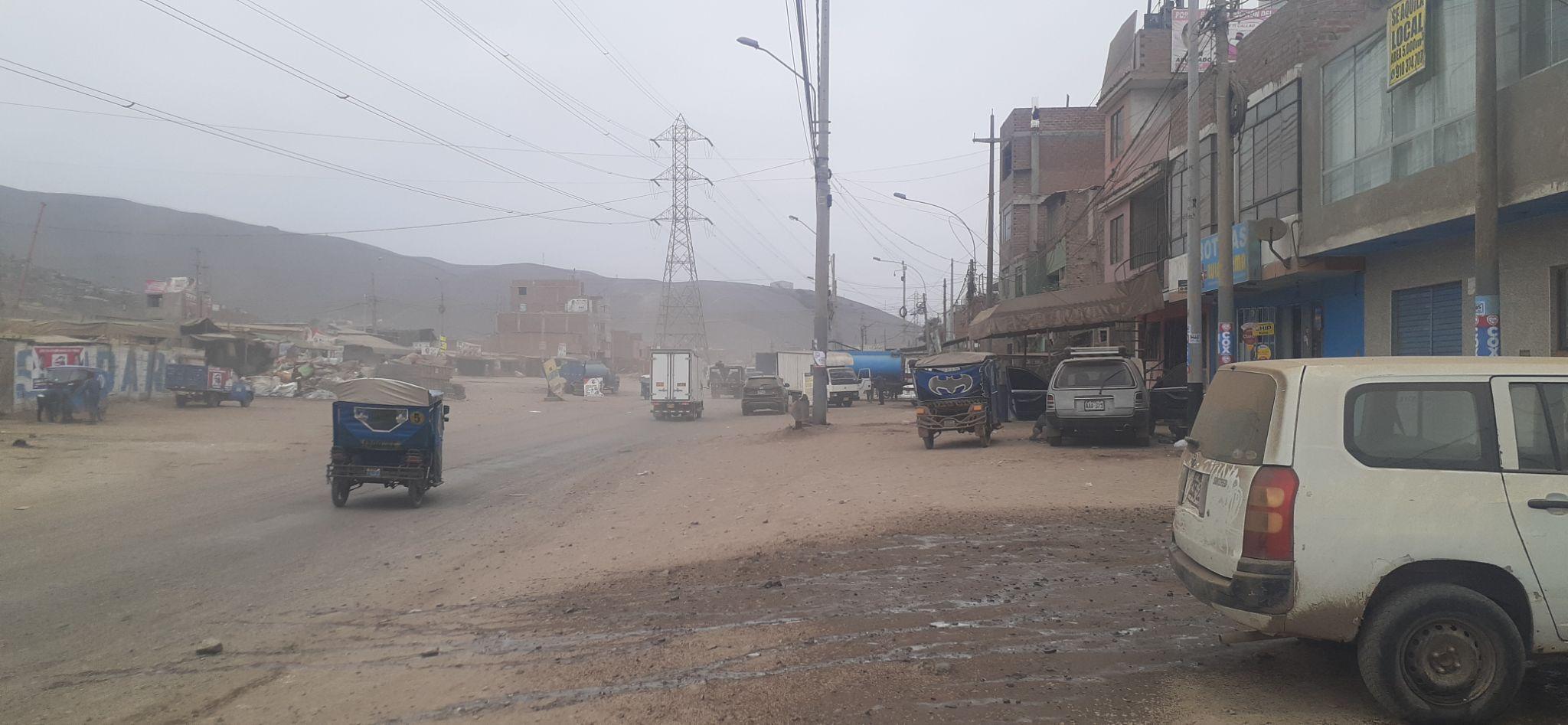

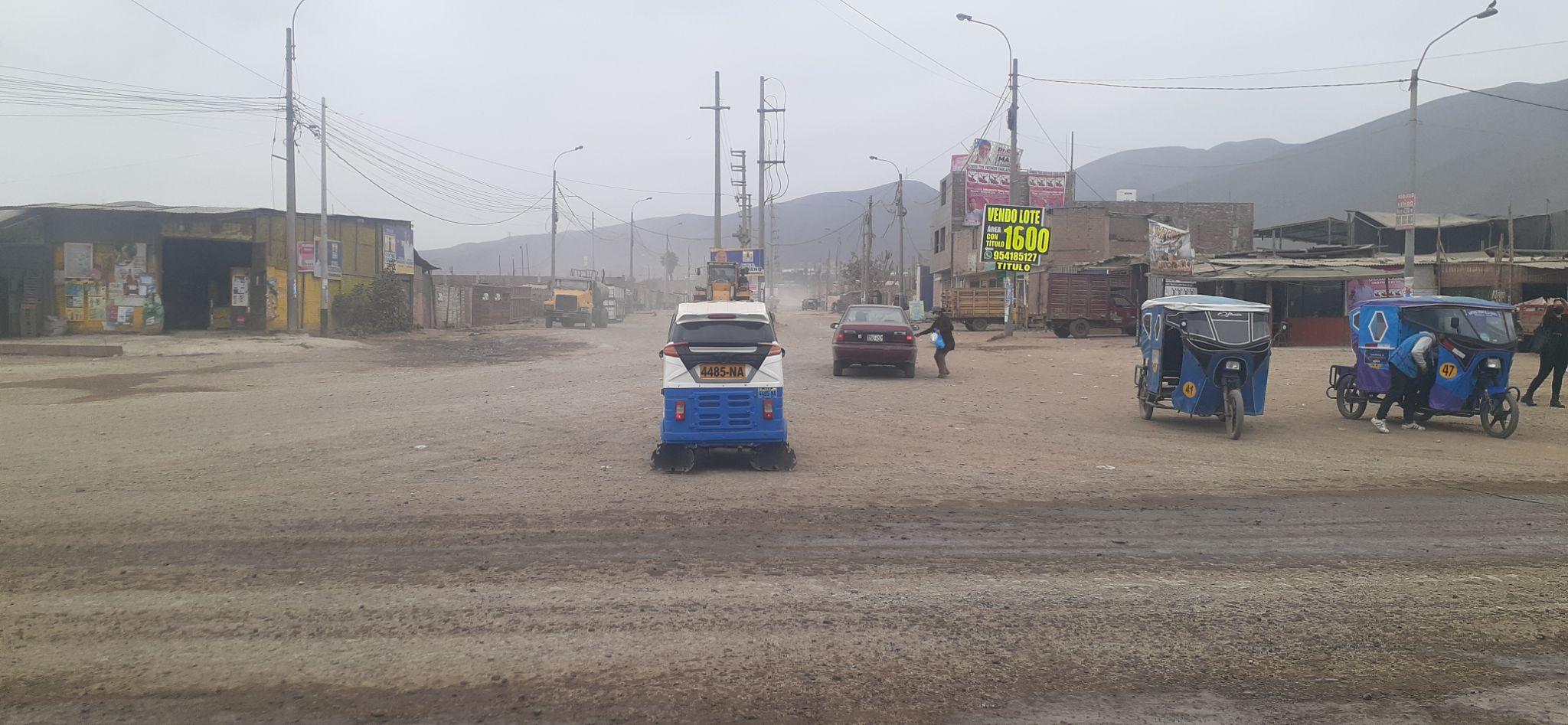

En el Parque porcino el único medio de transporte disponible son las motos con ellas los habitantes se trasladan a lo largo de toda la Av, Chillón hasta llegar al paradero de motos ubicado en la Gambeta.

El recorrido desde el paradero hasta la Av.Central es de 6 minutos.

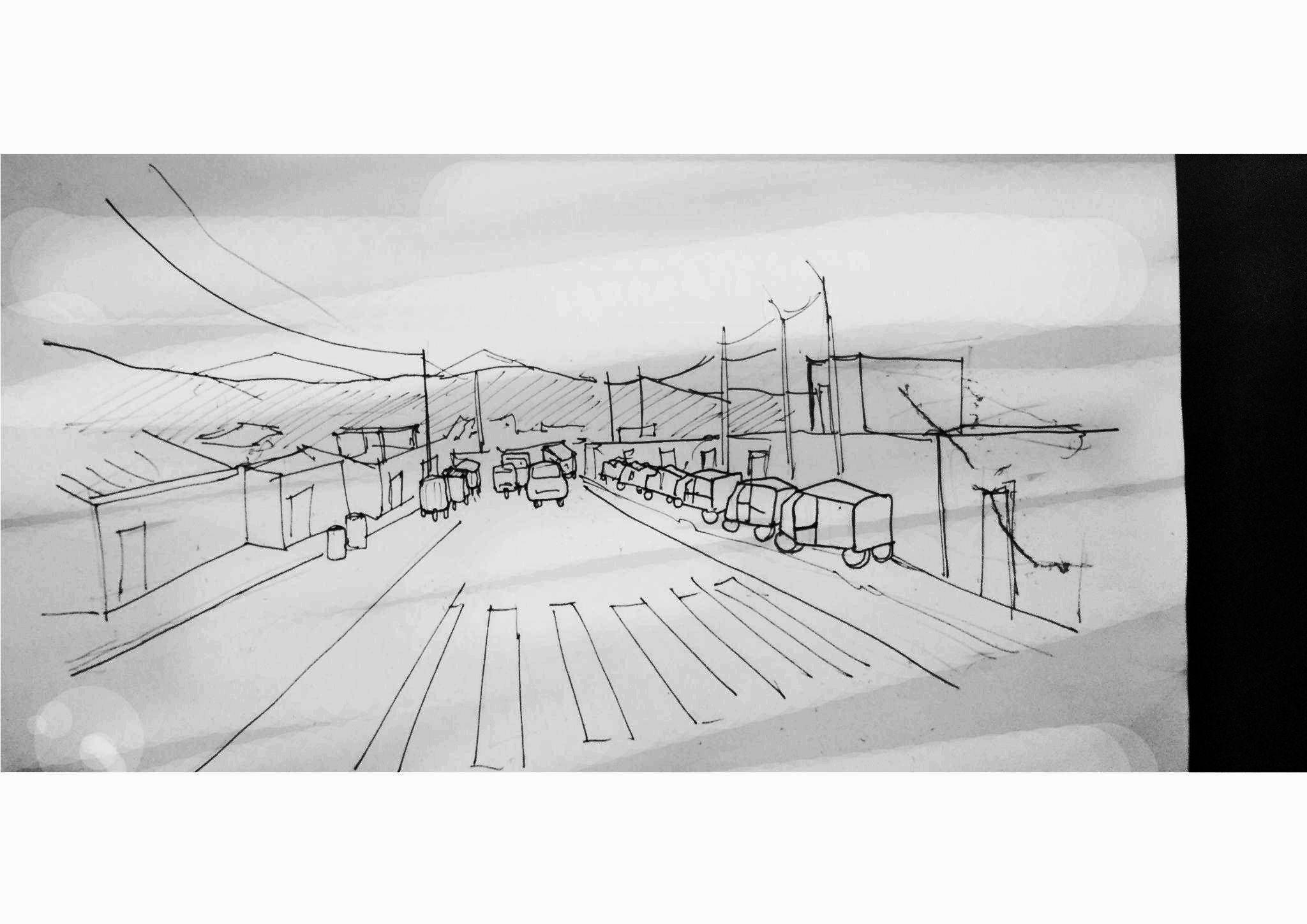

El tránsito fuera de escala.

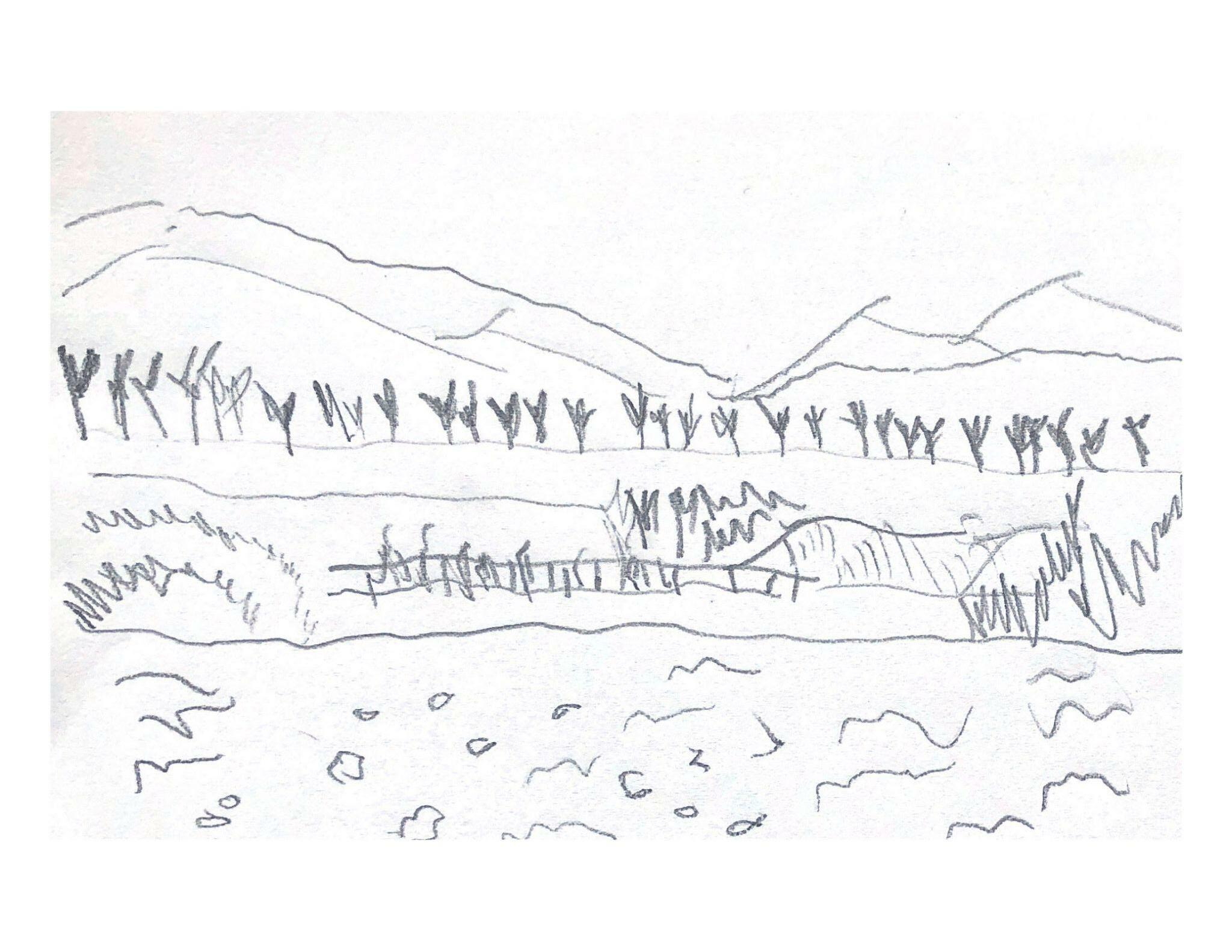

En medio de este tránsito de grandes vehículos, podemos encontrar lugares con vistas muy tranquilas y relajantes, una de ellas es el río, con la naturaleza que se asoma y los cerros de fondo.

Nuevas granjas, nuevo futuro.

Estando en la Av.Chillón la principal imagen que se tiene, como nos comenta un vecino es el tránsito de trailers y camiones de carga que rompen con la escala de las Avenidas o las viviendas y comercios a su alrededor.

A lo largo de toda la vía paralela a la AV. central encontramos antiguas granjas y nuevas granjas que se van construyendo, las personas trabajando y camiones o camionetas que se mueven por las pequeñas industrias.

tranquilidad del paisaje.

ANÁLISIS ETNOGRÁFICO

COSTUMBRES RELIGIOSAS

Festividad patronal en honor a la Santísima VirgendelasMercedes, esta celebración empieza en 1 de setiembre y se desarrollaalolargodel mes. Lascelebraciones se dan en su mayor parte en la capilla VirgendelaMerced

COSTUMBRES DEPORTIVAS

Losfinesdesemanayenfechasfestivasla poblacion se reune en un espacio en las riveras del rio Chillon para realizar actividadesdeportivas

FORTALEZAS

● -Se define un barrio, por la escala y por la unión para afrontar los problemas. Los vecinos se conocen

● -Se da la apropiación del área de recreación pública por los habitantes , los vecinos frecuentemente visitan la ribera del río chillón muchos se quedan contemplando el paisaje otros juegan en área verde aledaña y otros caminan.

O D A

S E N S I B L E

DEBILIDADES

● Falta de planificación del territorio, en su crecimiento y organización.

● Falta de zona de actividades que refuercen el arraigo cultural

● Falta de servicios básicos como agua y desagüe.

OPORTUNIDADES

● -Espacios culturales, huacas

● -Elementos paisajísticos de gran impacto, ríos, cerros.

● -Zona agropecuaria en proceso de crecimiento y organización. Industria porcina.

Pampas del río Chillón

O D A

S E N S I B L E

AMENAZAS

Invasiones en espacios protegidos

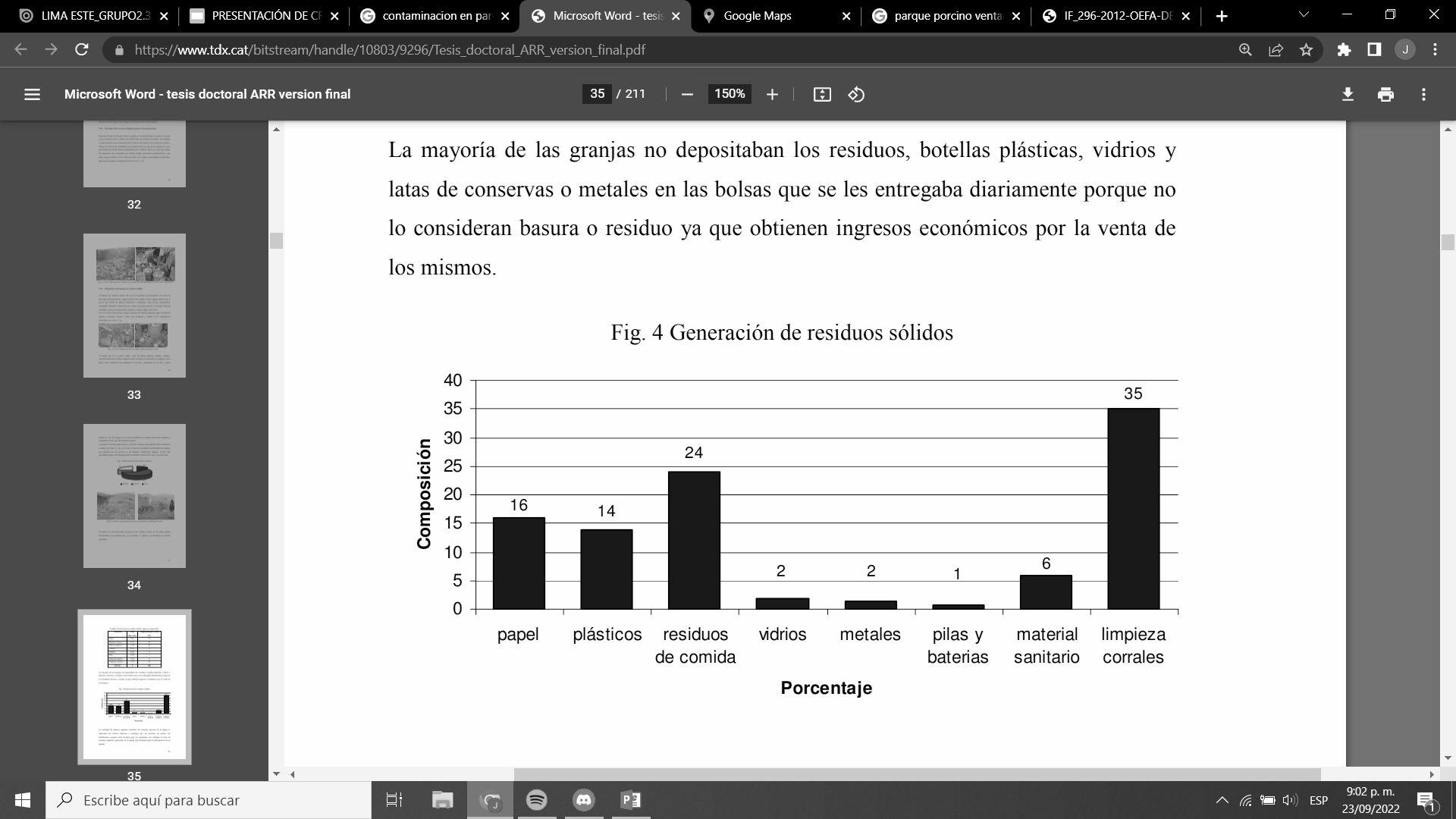

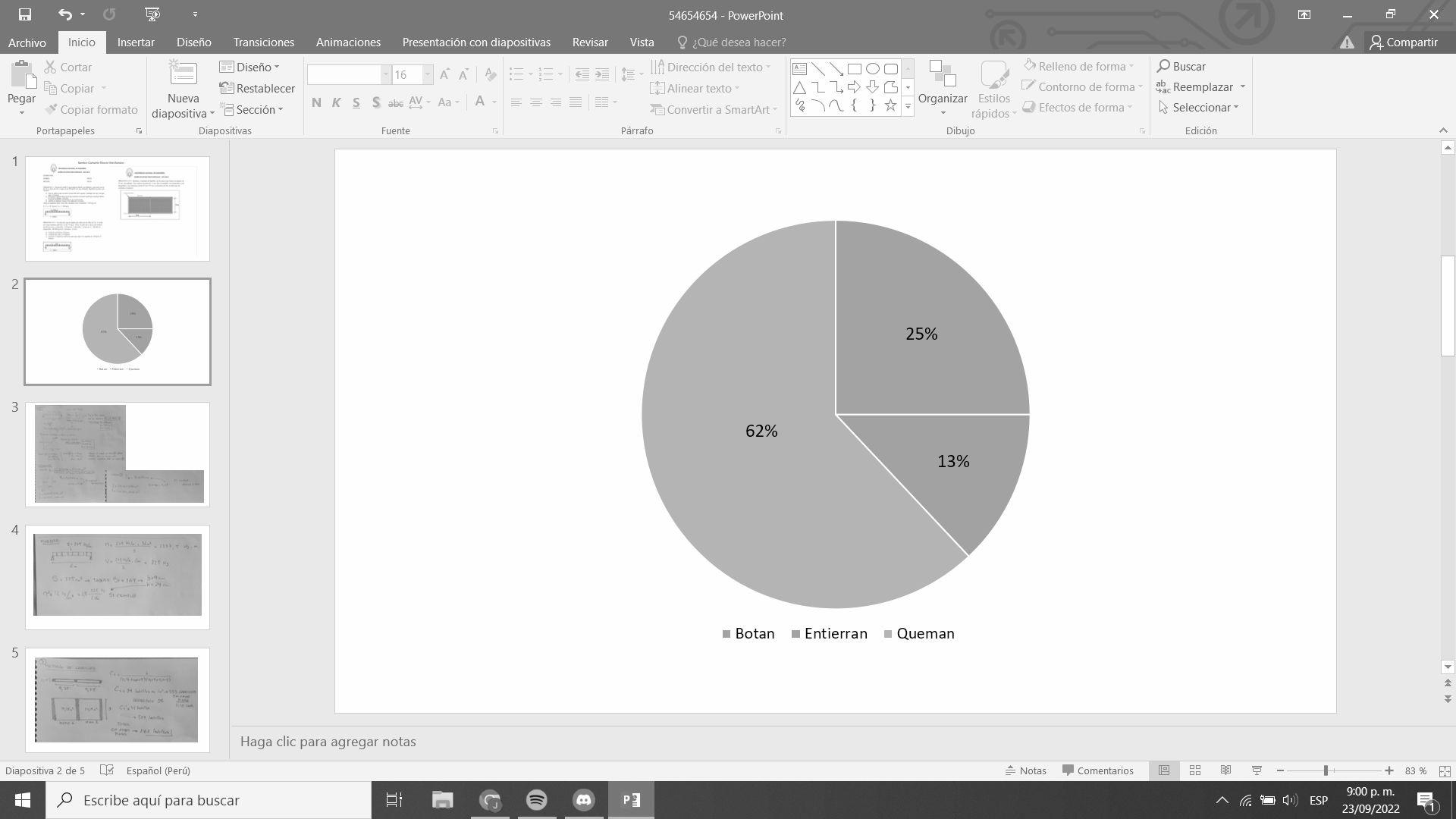

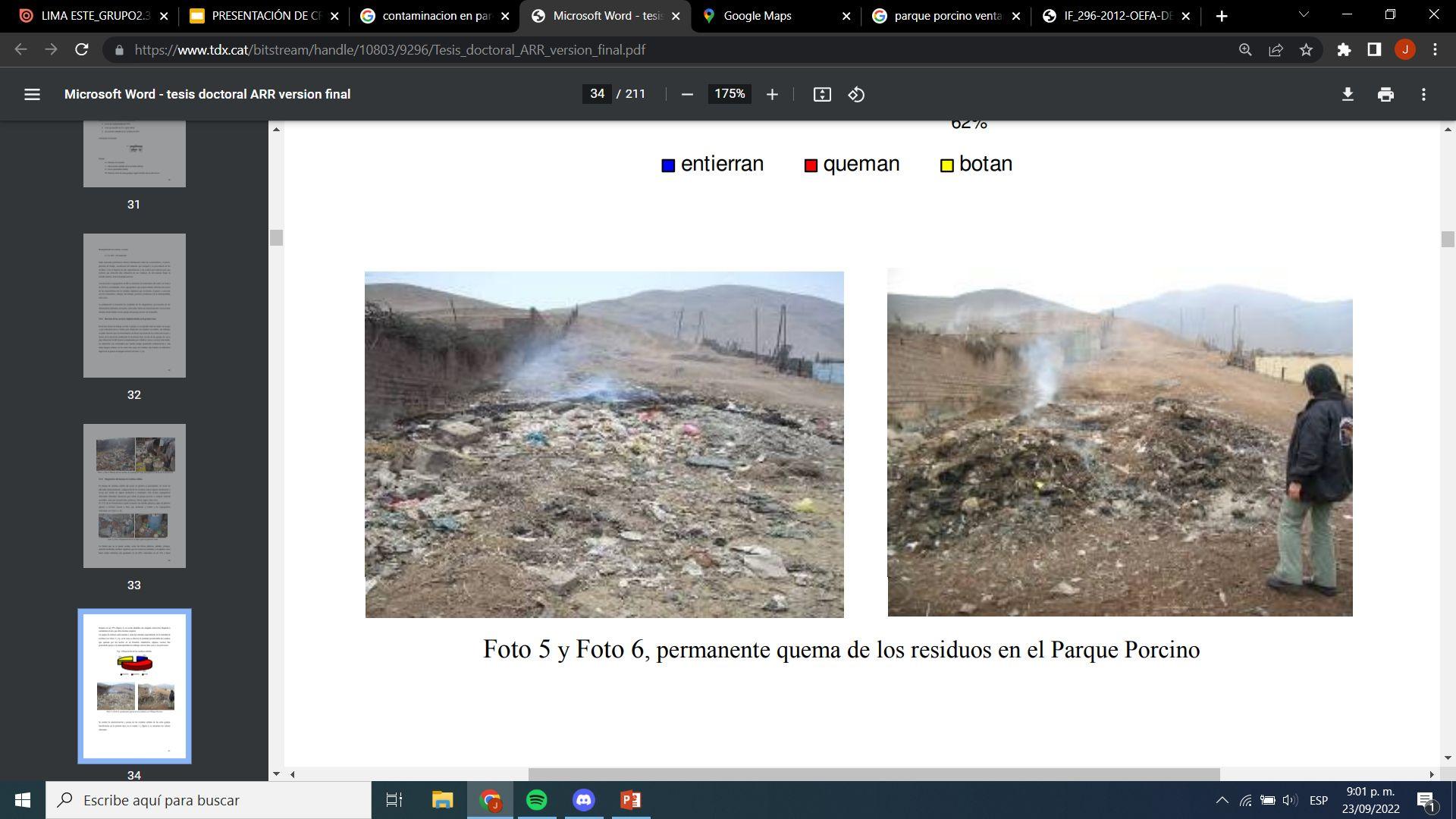

Contaminación del río y mala gestión de desechos por parte de las industrias.
