SOLUTIONS D’ÉCLAIRAGE LUMENPULSE 3.0
2
de production
iège social, Canada
boul. Marie-Victorin
QC
2H9 Canada
info@lumenpulse.com www.lumenpulse.com Site
S
1220,
Longueuil,
J4G
937.3003
T +1 877
937.3003
+1
937.6289
T +1 514
F
514
1 4 5 7 6 8 2 3
À propos
Fondée en 2006 à Montréal, Lumenpulse conçoit, développe, fabrique et vend une gamme étendue de solutions LED durables et de haute performance destinées au marché de la prescription pour les environnements commerciaux, institutionnels et urbains.
Alors que d’autres fabricants ont leurs racines dans l’éclairage électronique ou traditionnel, la combinaison distinctive de design industriel de qualité et de savoir-faire électronique de Lumenpulse a permis à la compagnie d’innover devant ses rivaux et d’offrir plus d’options pour l’éclairage durable d’intérieur et d’extérieur.
La compagnie conçoit et fabrique ses appareils durables de haute performance en famille de produits pour s’assurer qu’ils sont simples à prescrire et à configurer. Ses luminaires offrent des options variées : une myriade de choix d’optiques, de couleurs, d’accessoires et de finitions, ce qui permet aux designers de répondre à tout type de défi d’éclairage.
1. Centre de Transit à l'Aéroport International de Denver | Denver, CO, États-Unis
Concepteur lumière : Snaik Atelier Yann Kersalé Light Art
Photographe : Ryan Linton
2 & 7. Place de l'Hôtel de Ville | Sotteville Les Rouen, France
Concepteur lumière : Acte Lumière
Photographe : Xavier Boymond
3. Musée de la Porte Dorée | Paris, France
Concepteur lumière : Xavier Bancquart
Photographe : Xavier Boymond
4. Hôtel Park Hyatt Vendôme | Paris, France
Concepteur lumière : Oscar Nystrom
Photographe : Guillaume Bounaud
5. Basilique Bonsecours | Rouen, France
Photographe : Xavier Boymond
6. Quartier Hédas | Pau, France
Concepteur lumière : Quartiers Lumières
Photographe : Xavier Boymond
8. Écluses Fonséranes | Béziers, France
Concepteur Lumière : Luminocité
Photographe : ©Technilum – Hugo Da Costa
3
+100 PRODUITS
Nos familles de produits
Les produits Lumenpulse s'articulent autour de familles fortement évolutives. Cette approche résout de nombreux problèmes d'éclairage en répondant aux besoins des prescripteurs et des utilisateurs, concernant la polyvalence, la constance visuelle, la durabilité à long terme.
4
5
famille lumenquad™
famille lumenbeam™
famille facade™ famille lumencove™
famille spotlight
famille cylindre
famille lumencore™
famille lumendome™
Regarder vers l’avenir
Nous fabriquons plus de 400 produits1 de catégorie de prescription parfaitement complémentaires grâce aux capacités unificatrices des technologies du Groupe Lumenpulse. L'important dans cette industrie est d'avoir une longueur d'avance. Parmi les nombreux brevets obtenus et déposés, nous pensons avoir créé des technologies brevetées qui ont permis d'assurer un avenir à l'industrie de l’éclairage LED.
6
1 Toutes les marques appartenant au Groupe Lumenpulse. 2 Information mise à jour en octobre 2019.
Siège social Lumenpulse | Longueuil, QC, Canada
7 BREVETS OBTENUS2 BREVETS DÉPOSÉS2 +200 +50
Maîtrise de toute la chaîne
Lumenpulse conçoit, développe et maîtrise l'ensemble des organes internes de ses appareils.
8
Contrôles
Gestion thermique
Platine LED - Intelligence
Optiques
Design industriel
Constance de la couleur
9
Technologies
Les technologies d'avant-garde font partie de l'ADN et du succès de Lumenpulse, rendant ses produits simples et efficaces à utiliser.
Garantit l’uniformité des températures de couleur rendues par les appareils Lumenpulse.
Méthode exclusive d’adressage intelligent qui fait appel au numéro de série figurant sur chaque appareil.
Calcule la durée de vie réelle d’un luminaire.
Une technologie qui alimente et contrôle directement l’intensité des luminaires LED.
Permet à l’air de circuler entre le bloc d’alimentation et la platine LED pour une durée de vie (L70) jusqu’à 120 000 heures.
Micrologiciel qui permet de régler en douceur l’intensité de la lumière blanche.
Lumencurve est une technologie propriétaire intégrée aux luminaires Lumenpulse qui assure la cohérence des performances de gradation entre les familles de produits et les protocoles de contrôle.
Un système de contrôle 48V DC agnostique et prêt à utiliser pour la création simple de projets d'éclairage évolutifs, un entretien minime et une efficacité optimale.
10
Permet la variation de la température de couleur d’un appareil (de 2200K à 3500K).
Permet de contrôler l’éclairage à LED au moyen du câblage électrique existant, ce qui économise argent et électricité.
Technologie intégrée qui permet la gradation de la température de couleur (de 2700K à 6500K).
Version améliorée de DMX pour une communication bidirectionnelle et une mise en service simple et facile.
Technologie intégrée qui permet la gradation de la température de couleur (de 3500K à 1800K).
Nouveau standard DALI permettant de contrôler le blanc dynamique et les couleurs dynamiques
Opticolor est une technologie de Lumenpulse qui comporte une série de DEL multi-puces permettant des combinaisons de couleurs configurables qui sont mélangées à la source dans l'optique de la DEL. Opticolor utilise des couleurs individuelles qui sont binées à 5nm près.
11
D m to warm Dynam c warm Dynam c wh te DWH DWW D TW Dim to warm plus 3500K 1800K D TWP Dynamic warm plus 2200K 3500K DWWP 8 Type
secteur, tout en permettant un contrôle numérique total de l’intensité lumineuse. En évitant le recours à un bloc d'alimentation, la technologie offre de nombreux avantages, comme une efficacité améliorée, une taille réduite et une durée de vie qui n'est désormais plus limitée par
La technologie ASIC intégrée élimine la nécessité d’un bloc d’alimentation électrique externe.
12
Votre luminaire a beaucoup de choses à dire !
› Mon nom est Lumenbeam Grande
› Mon adresse DMX est 125
› Ma température est de 32
› Ma personnalité est 16-bit
› Heures restantes pour L70 : 102 567
13
Comment fonctionne Lumentalk ?
Lumentalk transforme le câblage électrique traditionnel en un réseau de contrôle numérique stable et adressable utilisant DMX, DALI, 1 -10V ou TRIAC.
14
talk Power Line Data over Power line Lumentranslator 2
Une solution simple et économique
Pourquoi ne pas utiliser les câbles d’alimentation existants pour contrôler votre éclairage ? C’est tout à fait possible, vous savez? Oubliez le recâblage coûteux, les rénovations dérangeantes et les travaux sur l’architecture.
Un système fiable et sécurisé
Lumentalk est une technologie qui a fait ses preuves. Il s’agit d’un système de communication numérique sur câble d’alimentation électrique, qui s’adapte à toutes les situations, par exemple les parasites sur la ligne. Lumentalk n’est pas un contrôleur, il facilite la transmission de protocoles standard. Tous les câbles dont vous avez besoin sont déjà dans vos murs.
Un système flexible
Lumentalk est un système numérique qui vous apporte, par définition, de la flexibilité. Vous ne serez plus limité à l’aménagement physique de votre câblage. Lumentalk est un système paré pour l’avenir : vous pouvez regrouper, reconfigurer et reprogrammer le système à souhait — le contrôle numérique est ici synonyme de liberté.
Ligne électrique
Données
Données sur ligne électrique
talk
Plus de 400+ projets utilisent Lumentalk à travers le monde.
Notre philosophie de conception
1. Penser par famille de produits
Des familles de produits évolutives assurent une constance visuelle sur l’ensemble d'un projet.
2. Solution durable
Un design industriel durable, permettant aux pièces d'usure d’être remplacées, le tout accompagné d’une garantie de 5 ans*.
3. Configurations multiples
Des luminaires offrant un vaste choix d’optiques, de couleurs, d’accessoires et de finis pour plus de flexibilité.
4. Flexibilité de contrôle
Des technologies de contrôle novatrices et universelles à l'échelle mondiale.
5. Qualité de la lumière
La technologie de triage Lumenbin permet d’assurer une uniformité de la couleur sans pareil et la meilleure performance photométrique de sa catégorie.
17
*Garantie de 10 ans pour le Lumencove Nano 2.0.
18
Large Grande
Penser par famille de produits
Par tous ses aspects, la famille représente le partenaire le plus solide. Nos modèles sont conçus sur la base des valeurs de la famille : sentiment d'appartenance, de coopération et de compatibilité naturelle.
famille lumenquad™
Medium Small
19
Solutions durables
La longévité est un signe révélateur de qualité véritable. Nous avons mis l'accent sur la durabilité inébranlable de nos modèles pendant toute leur durée de vie. Chaque composant est testé conformément aux normes internationales de qualité les plus strictes.
Configurations multiples
Flexibilité, adaptabilité et choix sont les concepts clés de nos modèles. Du concepteur à l'utilisateur final, tous bénéficient de produits polyvalents pour tout environnement grâce aux nombreuses options, des éléments optiques aux finitions.
22
2700K 2200K 3000K 3500K 4000K 5700K 6500K DMX/RDM DALI DALIT8 1-10V ON/OFF IK10 IP68 CRC ASHRAE RO HO Rouge Vert Bleu Bleu royal D w Dy wa Dy c wh DWH DWW D TW Ambre Couleur et finition personnalisées Bronze Sandtex®
Argent
Sandtex®
Blanc
lisse Noir texturé Bronze texturé, non métallique
Vert
texturé Gris moyen texturé Blanc texturé Noir Sandtex®
23
Asymétrique
10° × 10° 8° × 8° 30° × 30° 35° × 35° 10° × 60° Type III ME2-ME6, CE 10° × 30° Type II ME2-ME6, CE 10° × 90° Type IV ME2-ME6, CE, S pour l'éclairage des lieux et des espaces 15° × 25° Type VS S pour l'éclairage des lieux et des espaces 60° × 60° 30° × 60° 90° × 90° 80° × 80° 50° × 80° Direct view Wallwash Accentuation Éclairage rasant Éclairage de rue Éclairage de projection
view NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
Asymétrique
de type « plafond »
Direct
Flexibilité de contrôle
Il ne peut y avoir d'éclairage sans contrôle d'éclairage. Nos appareils sont compatibles avec plusieurs systèmes de contrôle. La rapidité et la stabilité de nos contrôles sont un atout majeur permettant un réglage simple de nos produits.
25 Dim to warm Dynamic warm DWW D TW DALI2 DALI 1 -10V
Opticolor fournit une qualité de lumière sans pareille. Une couleur qui se ressent. Quelques pouces suffisent à Opticolor pour offrir un mélange rapproché de couleurs et de faisceau. La technologie s'appuie sur des optiques spécialement conçues par Lumenpulse et sur un groupe de DELs multi-puces qui permet des combinaisons de couleurs optimales. Cela permet à la fois un agencement aux projets existants et des conceptions à l'épreuve du futur. Vous avez vu la couleur, maintenant ressentez Opticolor.
Une nouvelle dimension de couleur
Qualité de la lumière
Les caractéristiques de conception intégrent un contrôle de l'éblouissement, un confort visuel remarquable, une température de couleur constante dans la durée et une performance sans égal dans sa catégorie.
INTÉRIEUR

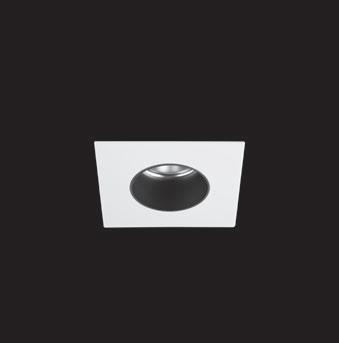

La famille lumencore™
Une toute nouvelle famille de solutions universelles répondant à vos besoins en matière d'encastrés. Les luminaires Lumencore vous permettent de construire un look unique, tout en vous laissant profiter d'une qualité de lumière exceptionnelle propre à Lumenpulse.
32
Shower rated Shower rated Wallwash Wallwash Adjustable Adjustable Standard Standard Pinhole Pinhole Fixed tilt Fixed tilt Nano Ø 70 mm Ø 95 mm Ø 70 mm Ø 95 mm Ø 70 mm Ø 95 mm Ø 70 mm Ø 95 mm Ø 70 mm Ø 95 mm Ø 45 mm Ø 95 mm Min 77 mm Min 120 mm Min 120 mm Min 104 mm Min 74 mm Min 104 mm Max 133 mm Max 149 mm Max 151 mm Max 134 mm Max 147 mm Max 134 mm
Lentille en verre clair Lentille à diffusion linéaire étroite
Lentille adoucissante en verre
Lentille à diffusion linéaire large
Grille nid d’abeille Diffuseur prismatique Lentille à élargissement de faisceau +10˚
Lentille à élargissement de faisceau +20˚
Grille à anneaux concentriques
Lentille à élargissement de faisceau +30˚
33
Collerette ronde Sans collerette Collerette carrée Noir mat Chrome foncé Blanc mat Chrome foncé Blé satiné Nickel satiné Couleurs de réflecteurs Noir mat Nickel satiné Couleur personnalisée Couleur personnalisée Blanc mat Couleurs de collerettes Couleur spéciale Couleur spéciale 2700K 2200K 3000K 3500K 4000K IP54 IP55 5° Ultra étroit 5° 10° Très étroit 10° 15° Étroit 15° 15° Réflecteur étroit 15° 40° Moyen à facettes 40° 40° Réflecteur moyen 40° Wallwash Double asymétrique 25° Étroit 25° 25° Étroit à facettes 25° 25° Réflecteur étroit 25° 60° Large à facettes 60° 60° Réflecteur large 60° 60° Très large à facettes 80° 60° Réflecteur très large 80° Wallwash asymétrique Wallwash d’accentuation SDALI DALI DALIT8 1-10V ON/OFF IRC 80+ IRC 90+ Dynamic white 2700K — 6500K DWH Dim to w plus 3500K — 1800K D TW P Dynamic warm plu 2200K — 3500K DWWP NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
34
Shower rated Wallwash Adjustable Standard Pinhole Fixed tilt Small Shower rated Wallwash Adjustable Standard Pinhole Fixed tilt lumencore™ Ø 95 mm Ø 125 mm Ø 95 mm Ø 125 mm Ø 95 mm Ø 125 mm Ø 95 mm Ø 125 mm Ø 95 mm Ø 125 mm Ø 70 mm Ø 125 mm Min 83 mm Min 146 mm Min 146 mm Min 112 mm Min 86 mm Min 114 mm Max 145 mm Max 178 mm Max 168 mm Max 149 mm Max 175 mm Max 143 mm
La famille
35
Lentille
linéaire étroite
adoucissante
verre
nid d’abeille Diffuseur
Lentille à élargissement de faisceau +10˚ Lentille à élargissement de faisceau +20˚
à élargissement de faisceau +30˚ Collerette ronde Sans collerette Collerette carrée IP54 IP55 5° Ultra étroit 5° 10° Très étroit 10° 15° Étroit 15° 15° Étroit à facettes 15° 15° Réflecteur étroit 15° 40° Moyen à facettes 40° 40° Réflecteur moyen 40° Wallwash Double asymétrique 25° Étroit 25° 25° Étroit à facettes 25° 25° Réflecteur étroit 25° 60° Large à facettes 60° 60° Réflecteur large 60° 60° Très large à facettes 80° 60° Réflecteur très large 80° Wallwash asymétrique Wallwash d’accentuation IRC 80+ IRC 90+ Noir mat Chrome foncé Blanc mat Chrome foncé Blé satiné Nickel satiné Couleurs de réflecteurs Noir mat Nickel satiné Couleur personnalisée Couleur personnalisée Blanc mat Couleurs de collerettes Couleur spéciale Couleur spéciale 2700K 2200K 3000K 3500K 4000K SDALI DALI DALIT8 1-10V ON/OFF Dynamic white 2700K — 6500K DWH Dim to w plus 3500K — 1800K D TW P Dynamic warm plu 2200K — 3500K DWWP NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
Lentille à diffusion linéaire large Lentille en verre clair
à diffusion
Grille à anneaux concentriques Lentille
en
Grille
prismatique
Lentille

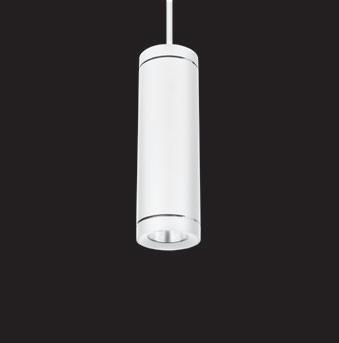

La famille cylinder pendant
Un ravissement pour les yeux grâce à une gamme complète d’optiques, de couleurs, d’accessoires, d’options de montage et de contrôle, et la possibilité d’amener vos conceptions hors des sentiers battus.
36
Medium Small
Large
Nano
Pendant (câble, tige et rail)
Couvercle Ø152mm
Couvercle Ø71mm
330mm 457mm 584mm
LACYN LACYS LACYM LACYL
37 Cable d'acier galvanisé/ couvercle profond Montage sur rail 13” 18” Couvercle profond 23” Sur tige/ couvercle profond Lentille à diffusion linéaire large Lentille en verre clair Lentille à diffusion linéaire étroite Lentille adoucissante en verre Grille nid d’abeille Diffuseur prismatique Anneau décoratif Canon Optique asymétrique double Demi canon Optique wallwash 2700K 2200K 3000K 3500K 4000K IP54 IP55 SDALI DALI DALIT8 1-10V ON/OFF Étroit 15° Moyen 40° Wallwash Double asymétrique Étroit 25° Large 60° Véritable wallwash asymétrique Noir mat Noir lustré Argent mat Gris métalisé Couleur personnalisée Blanc mat Blanc lustré IRC 80+ IRC 95+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
La famille cylinder surface mount
38 330mm 457mm 584mm
Medium Small Nano Large Surface Mount LACYN SM LACYS SM LACYM SM LACYL SM
39 13” 18” 23”
2700K 2200K 3000K 3500K 4000K IP54 IP55 SDALI DALI DALIT8 1-10V ON/OFF
IRC 80+ IRC 95+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
Lentille à diffusion linéaire large Lentille en verre clair Lentille à diffusion linéaire étroite Lentille adoucissante en verre
Grille nid d’abeille Diffuseur prismatique Anneau décoratif Canon Optique asymétrique
double
Demi canon Optique
wallwash
Étroit
15° Wallwash Double asymétrique
Étroit
25° Large 60° Large 60° Véritable wallwash asymétrique
Noir mat Noir lustré Argent mat Gris métalisé Couleur
personnalisée Blanc mat Blanc lustré
La famille cylinder wall mount
Wall Mount (direct, indirect et direct/indirect)
VUE DE CÔTÉ
40
Medium Small Nano Large
LACYN WM LACYS WM LACYM WM LACYL WM
330mm 457mm
584mm
41 Indirect 13” 18” Direct 23” Direct/Indirect Lentille à diffusion linéaire large Lentille en verre clair Lentille à diffusion linéaire étroite Lentille adoucissante en verre Grille nid d’abeille Diffuseur prismatique Optique wallwash 2700K 2200K 3000K 3500K 4000K IP54 IP55 SDALI DALI DALIT8 1-10V ON/OFF Étroit 15° Moyen 40° Étroit 25° Large 60° Véritable
asymétrique Noir mat Noir lustré Argent mat Gris métalisé Couleur personnalisée Blanc mat Blanc lustré IRC 80+ IRC 95+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
wallwash
Concepteur
Photographe
Architectes
Photographe
42 1
1. Bureau Gowling | Montréal, QC, Canada
lumière : Imperatori Design
: Stephane Brugger
2. Espace commercial | Montréal, QC, Canada
: Ædifica
: Stephane Brugger
2
La famille

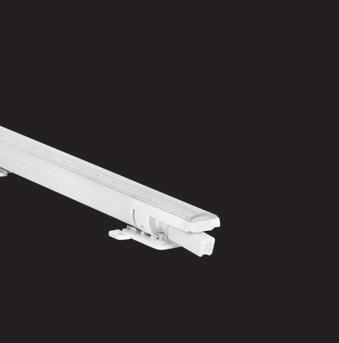

Conçus pour les éclairages de niche et les espaces restreints, les appareils Lumencove fournissent un éclairage doux et indirect. Disponibles en longueurs de 30 cm - 60 cm - 90 cm - 1,2 m - 2,4 m, les appareils Lumencove conviennent à la fois à des configurations radiales ou linéaires et permettent de faciliter l'installation tout en réduisant les coûts.
44 Nano 2.0 Alimenté par lumendrive™ 2.0 2.0 311 mm - 610 - 908 mm - 1207 mm - 2402 mm 308 mm - 1206 mm 36 mm 56 mm 73 mm 35 mm LCN2 LCS2
45 Direct view RO HO
DALI 1-10V ON/OFF IP20 IRC 80+ 2700K 2200K 3000K 3500K 4000K 6500K Rouge Vert Bleu Bleu royal 1 D TW Lentille large givrée/claire Couleur et finition personnalisées Blanc lisse NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
DMX/RDM
EXTÉRIEUR
La famille
La famille Lumenbeam est conçue pour des applications d'éclairage intérieur et extérieur. Elle comporte de multiples options, allant des éléments d'optiques jusqu'aux options d'accessoires et de contrôle.
48 Small Medium Large Grande LBX Projecteur 339 mm 146 mm 335 mm 476 mm LBG [70-104W] 257 mm 121 mm 254 mm 378 mm LBL [50W] 212 mm 122 mm 185 mm 271 mm LBM [28W] 138 mm 118 mm 135 mm 213 mm LBS [14-16W] 438 mm 445 mm 146 mm 587 mm LBX [140W – RO / 205W – HO]
49 2700K 2200K 3000K 3500K 4000K 5700K 6500K Rouge Vert Bleu Bleu royal Étroit 10° Très étroit 6° Ultra étroit 3°ou 5° Large 60° Moyen 40° Moyen 30° Étroit 20° RO HO Étroit asymétrique1 Asymétrique
» Sol Mural Piquet Mât CRC IK08 IP66 Couleur et finition personnalisées Bronze
Argent
Blanc
Vert
Noir
DMX/RDM DALI DALIT8 1-10V ON/OFF D m o warm Dynam c warm Dynam c wh e DWH DWW D TW IRC 80+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
de type « wallwash
Sandtex®
Sandtex®
lisse Noir texturé Bronze texturé, non métallique
texturé
Gris
moyen texturé
Blanc
texturé
Sandtex®
Visière Canon Canon élargi Grille protectrice Lentille à diffusion linéaire
50 Medium Large Grande LBX Suspension LBGP [70-104W] 146 mm 217 mm ø336 mm pendant LBXP [140W – RO] [205W – HO] 216 mm ø438 mm LBMP [28W] 121 mm 152 mm ø184 mm LBLP [50W] 121 mm 152 mm ø254 mm
51 Suspendu Étroit 10° Très étroit 6° Ultra étroit 3°ou 5° Large 60° Moyen 40° Moyen 30° Étroit 20° Étroit asymétrique Asymétrique de
« wallwash » RO HO
Canon
CRC IK08 IP66 IRC 80+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. 2700K 2200K 3000K 3500K 4000K 5700K 6500K Rouge Vert Bleu Bleu royal Couleur et finition personnalisées Bronze Sandtex® Argent Sandtex® Blanc lisse Noir texturé Bronze texturé, non métallique Vert texturé Gris moyen
Blanc
Noir Sandtex® DMX/RDM DALI DALIT8 1-10V ON/OFF D m o warm Dynam c warm Dynam c wh e DWH DWW D TW
type
Visière Canon
élargi Grille protectrice Lentille à diffusion linéaire
texturé
texturé
Le Lumenbeam Inground Large est un projecteur DEL encastré conçu pour répondre aux nombreux défis de l'éclairage au sol grâce à une variété d'optiques, de collerettes, de lentilles et d'options de contrôle. Son design « plug & play » facilite son installation, le protégeant des infiltrations d'eau et assurant une performance longue durée.
52 Large 321 mm ø188 mm ø254 mm ø300 mm ø45 mm LBIL [30W à 60W ]
inground
Blanc Blanc dynamique Changements de couleurs Direct View
Acier inoxydable brossé
Acier inoxydable poli
Collerette affleurante quincaillerie visible
Collerette affleurante quincaillerie invisible
Collerette biseautée quincaillerie visible
Collerette biseautée quincaillerie invisible
53 Étroit 10° Moyen 30° Moyen 40° Large 60° Étroit asymétrique Asymétrique de type « Wallwash » Direct View Très étroit 6° Étroit 20° Boîtier en laiton pour environnements hostiles (HRS) Encastré 2700K 2200K 3000K 3500K 4000K 5700K 6500K Rouge Vert Bleu Bleu royal Capacité portante 1000 kg Capacité portante 5000 kg Convient aux environnements hostiles HRS IK10 IP68
Ambre DMX/RDM DALI DALIT8 1-10V ON/OFF D m o wa m Dynam c wa m Dynam c whi e DWH DWW D TW IRC 80+ NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. Déflecteur interne (Version DELs distincts illustrée) 15° x 90° 10° x 90° 25° x 90° 35° x 90° 90° x 6° 90° x 15° 90° x 25° 90° x 35° 90° x 10° 6° x 90°
Partenaire : Eclipse
Photographe : Xavier Boymond
Concepteur
Photographe : Xavier Boymond
Concepteur
Photographe
54
1. Gros Horloge | Rouen, France
2. Musée de la Porte Dorée | Paris, France
lumière : Xavier Bancquart
3 Pont Samuel-De Champlain | Montréal, QC, Canada
lumière : Horton Lees Brogden Lighting Design
1
: Feinknopf Photography, Lauren K. Davis
3
La famille lumenquad
La famille Lumenquad se compose de projecteurs DEL profilés conçus pour offrir style et flexibilité. Ces appareils sont à la fois robustes et élégants, pour une intégration facile à toute architecture. La famille répond à de nombreux défis d'éclairage intérieurs et extérieurs, et foisonne d'options : elle offre une variété de tailles et d'optiques, de couleurs dynamiques et de températures de couleur, en plus des options de montage, d'accessoires et de contrôles.
56
LQL [50W]
LQM [28W]
LQS [14-16W]
LQG [70-104W]
Small Medium Large Grande
Extérieur
57 2700K 2200K 3000K 3500K 4000K 5700K 6500K Rouge Vert
Bleu royal CRC IRC 80+ IK10 IP66 Étroit 10° Très étroit 6° Ultra étroit 3°ou 5° Surface
Montage
Moyen 30° Piquet Étroit 20° Mât Tête
Large 60°
asymétrique Asymétrique
» Moyen 40°
et
personnalisées
Bleu
mural DMX/RDM DALI DALIT8 1-10V ON/OFF D m o warm Dynam c warm Dynam c wh e DWH DWW D TW NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
mural
de mât
Étroit
de type « wallwash
Type II ME2-ME6, CE Type III ME2-ME6, CE Type IV ME2-ME6, CE, S pour l'éclairage des lieux et des espaces
Type
VS S pour l'éclairage des lieux et des espaces Canon Visière Lentille à diffusion linéaire
Grille protectrice Grille nid d'abeille
Couleur
finition
Bronze Sandtex® Argent Sandtex® Blanc lisse Noir texturé Bronze texturé, non métallique
Vert texturé Gris moyen texturé Blanc texturé Noir Sandtex®
58 2 1
1. Lumenquad Grande, Asymétrique de type « wallwash »
2. Lumenquad Large, Type II ME2-ME6, CE
3. Lumenquad Grande, étroit 10°
3
La famille
Les Lumenfaçade sont des appareils linéaires à LED conçus pour fournir des éclairages rasants, d'accentuation ou de projection dans un environnement intérieur ou extérieur. La famille Lumenfaçade offre un large choix d'optiques dont une distribution asymétrique permettant une intensité et une uniformité exceptionnelles pour l'illumination de murs et de fresques.
60 Pendant
Horizontal Exterior Interior Inground
Remote
Stand alone
Extérieur Intérieur LOGP stand alone LOGP pendant 340 mm - 645 mm - 949 mm - 1254 mm 58 mm 89 mm LOI 331 mm - 636 mm - 941 mm - 1245 mm 215 mm 113 mm 141 mm LOG 340 mm - 645 mm - 949 mm - 1254 mm 59 mm 89 mm LOGR 340 mm - 645 mm - 949 mm - 1254 mm 62 mm 33 mm LOGI 314 mm - 619 mm - 924 mm - 1229 mm 56 mm 70 mm LOGH 340 mm - 645 mm - 949 mm - 1254 mm 110 mm 54 mm
61 Di Dy Dy h DWH DWW D TW IK10 CRC IP68 IRC 80+ 10° x 10° 10° x 60° 30° x 30° 10° x 90° 35° x 35° 15° x25° 60° x 60° 30° x 60° 80° x 80° 50° x 80° 90° x 90° Asymétrique de type « wallwash » 8° x 8° 10° x 30° DMX/RDM DALI 1-10V ON/OFF 2700K 2200K 3000K 3500K 4000K 5700K Rouge Vert Bleu Bleu royal 6500K Couleur et finition personnalisées Bronze Sandtex® Argent Sandtex® Blanc lisse Noir Sandtex® Paralume NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. 16,4 W/m 27,9 W/m 50 W/m
1
63
1. Pont Lafayette | Lyon, France
Client : Ville de Lyon
Photographe : Xavier Boymond
2. Centre commercial Prado | Marseille, France
Concepteur lumière : SNAIK Atelier Yann Kersalé Light Art
2
Photographe : Matthieu Colin
La famille pure
Un design épuré et moderne avec de véritables longueurs incrémentales, des options de montage cohérentes qui sont réglables en continu ou calibrées par incréments de six degrés, des câbles de verrouillage à connexion rapide et une ingénierie méthodique qui met l'accent sur la facilité d'installation, l'élégance, la qualité et la performance.
Extérieur
64
Horizontal Continu Standalone Continu
LFP CH LFP CR LFP SA
Grille de défilement
Visière (bientôt disponible)
Plaque de dissimulation
Caractéristiques de vibration disponibles
65 2700K 2200K 3000K 3500K 4000K 1-10V ON/OFF DALI2 Couleur et finition personnalisées Bronze Sandtex® Argent Sandtex® Blanc lisse Noir texturé Bronze texturé, non métallique Vert texturé Gris moyen texturé Blanc texturé Noir Sandtex® 60° x 60° 90° x 90° Large 120° 30° x 60° 30° x 90° 10° x 60° 10° x 90° 10° x 30° 60° x 30° Asymétrique de type « plafond » 30° x 10° 60° x 10° 90° x 10° Étroit asymétrique Asymétrique de type « wallwash » 10° x 10° 30° x 30° 8° x 8°
Grille de défilement asymétrique
NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. IRC 80+ 12,3 W/m 32,8 W/m 55,8 W/m
La famille nano
Le Lumenfacade Nano s'appuie sur la réputation exceptionnelle de la gamme Lumenfacade. Son esthétisme, ses lignes épurées et son format réduit sont optimisés pour assurer une efficacité maximale tout en proposant un faible encombrement permettant une intégration parfaite à tous vos projets.
66
Nano Nano intérieur Nano horizontal intérieur Extérieur Intérieur LOGN [6,6 W/m] [13,1 W/m] LOGNH [6,6 W/m] [13,1 W/m] 324 mm - 629 mm - 933 mm - 1238 mm 324 mm - 629 mm - 933 mm - 1238 mm 38 mm 53 mm 46 mm 73 mm Vue de haut Vue de haut Vue de côté Vue de côté
Nano horizontal
67 2700K 2200K 3000K 3500K 4000K Rouge Vert Bleu IK08 IP66 IP20 10° x 10° 10° x 60° 30° x 30° 10° x 90° 60° x 60° 30° x 10° 90° x 90° 30° x 60° Large 120° 30° x 90° 60° x 90° 10° x 30° 60° x 10° Asymétrique de type « wallwash » 8° x 8° Paralume Visière Couleur et finition personnalisées Bronze Sandtex® Argent Sandtex® Blanc lisse Noir Sandtex® 1-10V ON/OFF DALI DALIT8 DMX/RDM D Dy Dy h DWH DWW D TW IRC 80+ IRC 90+ 3GV CRC NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. 6,6 W/m 13,1 W/m 23 W/m 26,2 W/m
1
69 2
Nano 1 pi
8°
8°, 3000 K
Nano 4
K
1. Lumenfacade™
(300 mm)
×
2. Lumenfacade™
pi (1200 mm) très large 120°, 2700
La famille
Conçus pour les éclairages de niche et les espaces restreints, les appareils Lumencove fournissent un éclairage doux et indirect. Disponibles en longueurs de 30 cm - 60 cm - 90 cm - 1,2 m - 2,4 m, les appareils Lumencove conviennent à la fois à des configurations radiales ou linéaires et permettent de faciliter l'installation tout en réduisant les coûts.
70 XT XT direct view XT LXT LXTD
340 mm - 645 mm - 949 mm - 1254 mm 359 mm - 665 mm - 971 mm - 1278 mm 56 mm 65 mm 64 mm 95 mm
71 Couleur et finition personnalisées
Argent Sandtex® Blanc
Noir
DMX/RDM DALI 1-10V ON/OFF D TW IK07 CRC IRC 80+ IP66 2700K 2200K 3000K 3500K 4000K 6500K Rouge Vert Bleu Bleu royal NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique. RO HO Direct view Large
Bronze Sandtex®
lisse
Sandtex®
1. Promenades Cathédrale | Montréal, QC, Canada
Concepteur lumière : Lightstudio Design
2. Siège social de ME Engineers | Golden, CO, États-Unis
Concepteur lumière : Illume, ME Engineers
Photographe : Ryan Linton
3. GateWay Community College | Phoenix, AZ, États-Unis
Architecte : SmithGroupJJR
Photographe : Liam Frederick
72
2 1
3
La famille
La famille Lumendome est une série d'appareils d'éclairage signalétique de type pixel, conçue pour les applications intérieures et extérieures. La famille Lumendome peut être utilisée pour l'affichage vidéo à faible résolution, les façades multimédias, ou pour souligner les contours des bâtiments et des structures.
74 Nano Nano Small Small Medium Medium
dôme Lentille plate LMDM [12W] 52 mm 184 mm ø130 mm ø171 mm LMDS [6W] 49 mm 155 mm ø121 mm ø93 mm LMDN [2W] 40 mm 98 mm ø105 mm ø47 mm
Lentille
2700K 3000K 3500K 4000K
DMX/RDM ON/OFF
Couleur et finition personnalisées
75
Lentille dôme Lentille plate
CRC
IRC 80+ IK10 IP 66 NOTE : Consulter le fabricant pour la disponibilité. Variable selon le modèle. Se référer à la fiche technique.
Bronze Sandtex® Argent Sandtex® Blanc lisse Noir Sandtex®
1
Concepteur
Photographe
Concepteur
Photographe
77 2
1. Siège social, Le Monde | Paris, France
lumière : BOA Light Studio
: Eric Cowez
2. Passerelle à l’usine de Volkswagen | Chattanooga, TN, États-Unis
lumière : Aaron Albright, LC
: Jack Parker
Inspirations
Concepteur
Concepteur
Concepteur
Photographe
Photographe
Photographe
78
1. Cathédrale de Strasbourg | Strasbourg, France
lumière : L’Acte Lumière
Photographe : Xavier Boymond
2.3. Château de Quéribus | Cucugnan, France
lumière : Wonderfulight
Photographe : Wonderfulight
4. Écluses Fonséranes | Béziers, France
lumière : LUMINOcité
: ©Technilum – Hugo Da Costa
5. Ville de La Baule | La Baule, France
Concepteur lumière : Coup d'Eclat
: Xavier Boymond
6. Pont Lafayette | Lyon, France
Client : Ville de Lyon
1
: Xavier Boymond
2 3
6 4 5
Place de la Bastille | Paris, France
Concepteur lumière : Xavier Bancquart
Photographe : Xavier Boymond
81
Place de la Concorde | Paris, France
Concepteur lumière : Xavier Bancquart
Photographe : Xavier Boymond
Forteresse de Chinon | Chinon, France
Concepteurs lumière : NOCTABENE et KANDELA
Photographe : Camille Saada
Vieux Port | La Ciotat, France
Paysagiste : Eric Giroud
Photographe : Xavier Boymond
Église de Notre-Dame de Laeken | Bruxelles, Belgique
Concepteurs lumière : Fiorenzo Namèche, LIGHT-TO-LIGHT
Photographe : Marc Detiffe
Siège social, Le Monde | Paris, France
Concepteur lumière : BOA Light Studio
Photographe : Jared Chulski
TRAM T9 | Paris, France
Concepteur lumière : Concepto
Photographe : Cécile Septet
UNE MISE EN LUMIÈRE D’UNE BEAUTÉ MILLÉNAIRE
Lumenpulse est fier d’avoir produit près de 400 luminaires pour la réalisation de ce projet.
Cathédrale de Strasbourg | Strasbourg, France
Concepteur lumière : L’Acte Lumière
Photographe : Xavier Boymond
© Lumenpulse™ 07 / 2023 # 133023_REV 10 info @lumenpulse.com www.lumenpulse.com Site de production S iège social, Canada 1220, boul. Marie-Victorin Longueuil, QC J4G 2H9 Canada T +1 877 937.3003 T +1 514 937.3003 F +1 514 937.6289
