La voix de la lumière

Lumenspoke laisse sa lumière parler sans compromettre le design. Sa forme arrondie saisissante, son minimalisme élégant et sa polyvalence modulaire vous offrent des possibilités infinies, tout en garantissant une efficacité, un style et une qualité de lumière sans pareil. L'innovation rencontre l'art dans chaque faisceau, créant une lumière qui s'intègre parfaitement au paysage architectural urbain.

Ingénieuse ingénierie

Lumenpulse n'a jamais cru en un modèle unique et universel. La modularité flexible de Lumenspoke vous permet de personnaliser et d'adapter ces luminaires selon vos besoins, pour qu'ils s'intègrent parfaitement à votre design. Que vous ayez besoin d'ajuster la distribution, les températures de couleur, les styles de bras ou d'embouts, les finitions ou le rendu des couleurs, les configurations sont aussi infinies que l'horizon.

SOLUTIONS SUR MESURE

Vous recherchez encore plus que le large éventail d'options standard ? Informez-vous sur les solutions personnalisées d'Atelier LP.

SPOKE

EN SAVOIR PLUS SUR L'ATELIER LP

Le bras droit de l'éclairage

Lumenspoke aborde chaque conception à bras ouverts, littéralement. Avec différents styles et configurations de bras disponibles (montage latéral, montage latéral horizontal et arrondi), Lumenspoke dispose de toutes les options pour vous permettre d'atteindre vos objectifs de conception tout en dirigeant la lumière exactement là où vous en avez besoin.

Montage latéral

Bras courbé

Montage latéral horizontal

1. Embout plat (FLT)

2. Embout courbé (CRV)

3. Embout cylindrique (CYL) 4. Embout en dôme (DM)

Une finition de bout en bout

Choisissez parmi quatre styles d'embouts pour intégrer le Lumenspoke à n'importe quel environnement, bras ou style de mât. Le design élégant du luminaire, avec sa chambre optique noire, crée une esthétique tubulaire sculptée pour un look urbain raffiné. La variété des embouts ne fait que renforcer la supériorité de son design.

Simple et inoubliable

Le Lumenspoke se distingue grâce aux détails venant rehausser son design. Avec ses vis dissimulées, sa chambre optique noire élégante et ses accessoires parfaitement intégrés, chaque élément est conçu pour offrir une esthétique épurée et homogène. Le résultat ? Un luminaire raffiné et minimaliste qui met l'accent sur un éclairage impeccable.

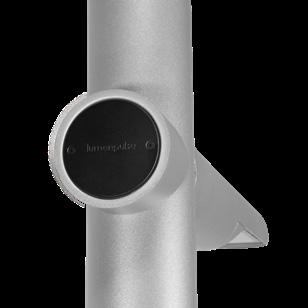

DÉTECTEUR DE MOUVEMENT EN OPTION

PHOTOCELLULE EN OPTION

Cinq principes de base pour un éclairage extérieur responsable

Le Lumenspoke a été conçu selon les principes fondamentaux d'un éclairage extérieur responsable : minimiser l'éblouissement, réduire la pollution lumineuse et préserver le ciel nocturne. Entièrement certifié DarkSky, il incarne une ingénierie réfléchie qui respecte à la fois les lieux et les gens.

01 Utile

02 Précis

N'utilisez la lumière que lorsque nécessaire. Toute lumière doit avoir un objectif précis. Considérez l'impact de l'utilisation de la lumière sur la faune et ses habitats.

Dirigez la lumière là où elle est nécessaire. Utilisez des déflecteurs et orientez les faisceaux afin qu'ils soient dirigés vers le bas et ne se diffusent pas au-delà de la zone souhaitée.

03 Modéré

La lumière ne doit pas être plus intense que nécessaire. Utilisez l'éclairage le plus bas possible. Considérez le type de surface, car certaines peuvent réfléchir vers le ciel nocturne plus que prévu.

04 Contrôlé

N'utilisez la lumière que si nécessaire. Contrôlez à l'aide de minuteries ou de détecteur de mouvement pour une lumière allumée au besoin, tamisée lorsque possible et éteinte lorsqu'elle n'est pas nécessaire.

05 Chaleureux

Choisissez un éclairage plus chaud lorsque cela est possible. Limitez la quantité de lumière à longueur d'onde plus courte (bleu-violet) au minimum nécessaire.

Performance de précision

Le Lumenspoke, alimenté par le très efficace Rectilinear Lumencentro, offre jusqu'à 14 000 lumens (nominal) et 103 lm/W avec des distributions précises pour les rues, les trottoirs et les espaces publics.

Avec des options comme le déflecteur arrière et les grilles de défilement pour minimiser la pollution lumineuse, de même qu'une large gamme de températures de couleur pour aider à atténuer l'impact sur la faune, Lumenspoke allie performances, précision et harmonie environnementale dans un luminaire élégant.

Des accessoires de précision pour plus de discrétion : Le déflecteur arrière et les grilles de défilement gardent la lumière sur le droit chemin.

Grille nid d'abeille (HL) Grille de défilement (LV) Déflecteur arrière (BLS)

GUIDE D'UTILISATION

Type III avec déflecteur arrière

Type IV

Type VS carré

Type IV avec déflecteur arrière

Type III

Type II avec déflecteur arrière

Type II

Optique de type II:

PRÉCISION POUR ESPACES ÉTROITS

Optimisée pour les trottoirs, les rues à deux voies, les pistes cyclables, les sentiers et les passerelles étroites, l'optique de type II fournit un éclairage allongé et ciblé exactement là où il est nécessaire. Conçue pour améliorer la visibilité et la sécurité dans les espaces urbains compacts, elle garantit un positionnement efficace de la lumière. Idéale pour créer des environnements bien éclairés et adaptés aux piétons avec précision et contrôle.

Type de montage: Simple

Hauteur de montage: 20'

Luminaire(s): Lumenspoke Small, flux lumineux M80, 3000K, IRC 70+

Espacement: 130'

Rapport d'espacement: 7:1 (jusqu'à 8:1)

Optique de type III: COUVERTURE

ÉQUILIBRÉE

POUR ESPACES LARGES

Conçue pour les pistes cyclables, les rues à trois voies, les aires de stationnement, les parcs, les espaces publics et les passerelles, l'optique de type III offre une grande distribution latérale favorisant la visibilité dans les zones élargies. Elle garantit un éclairage uniforme, réduisant les zones d'ombre tout en maintenant une efficacité énergétique et un placement optimal de la lumière. Idéale pour les environnements urbains et récréatifs, l'optique de type III crée des espaces plus sûrs et accueillants pour les piétons et les véhicules.

Type de montage: Double dos à dos

Hauteur de montage: 20'

Luminaire(s): Lumenspoke Small, flux lumineux S60, 4000K, IRC 70+

Rapport d'espacement: 3:1 (jusqu'à 7:1)

Optique de type IV: CONÇUE

POUR LES ESPACES

GRANDEMENT UTILISÉS

Idéale pour les centres de transit, les zones de chargement, les aires de stationnement, les campus, les parcs, les routes collectrices et les espaces publics, l'optique de type IV offre une distribution asymétrique vers l'avant qui couvre efficacement de larges zones tout en réduisant l'éblouissement et la dispersion de la lumière. Cette conception précise améliore la visibilité et la sécurité dans les espaces où se croisent la circulation piétonne et automobile. Grâce à un positionnement optimisé de la lumière, l'optique de type IV crée des environnements bien éclairés et fonctionnels qui allient performance, efficacité et confort.

Type de montage: Simple

Hauteur de montage: 15'

Luminaire(s): Lumenspoke Small, flux lumineux L120, 2700K, IRC 90+

Rapport d'espacement: Jusqu'à 6:1

Optique de type VS: ÉCLAIRAGE

UNIFORME

DES ESPACES OUVERTS

Idéale pour les grandes aires de stationnement, les esplanades, les parcs, les campus, les écoles et les terrasses, l'optique de type VS offre une distribution équilibrée à 360° éclairant uniformément les espaces ouverts à partir d'un point central. Grâce à leur flux lumineux symétrique, ces optiques garantissent une luminosité uniforme, minimisant les coins sombres et les ombres pour une visibilité et une sécurité accrues. Conçues pour être polyvalentes et efficaces, elles sont parfaites pour créer des environnements accueillants et bien éclairés dans les espaces communs très fréquentés.

Type de montage: Simple

Hauteur de montage: 20'

Luminaire(s): Lumenspoke Small, flux lumineux M100, 2700K, IRC 90+

Rapport d'espacement: 5:1 (jusqu'à 6:1)

Conçu pour durer

Lumenspoke est conçu pour résister aux conditions les plus difficiles. Avec un indice de résistance aux chocs IK06 (lentille) et IK10 (boîtier), une protection IP66 et un indice de résistance aux vibrations VRBO, ses performances à long terme sont assurées dans tous les environnements. Les pièces remplaçables sur site facilitent la maintenance, tandis qu'une durée de vie L70 (> 145 000 h) garantit une efficacité longue durée. Fiable, résistant et à l'épreuve du temps.

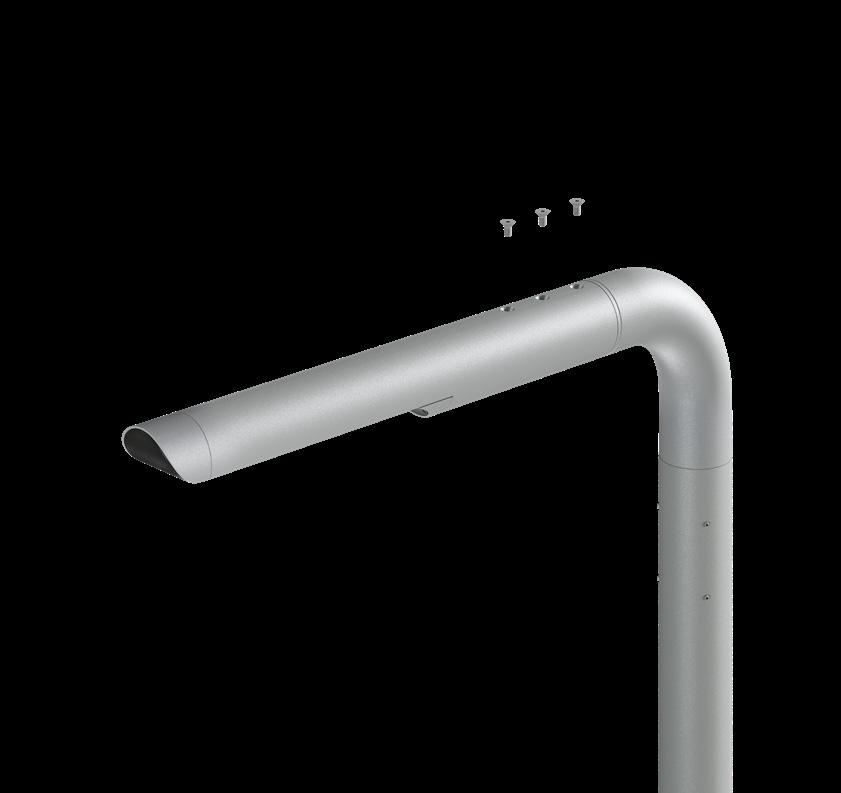

Retirer les vis de la tête de l'appareil pour libérer le support de montage.

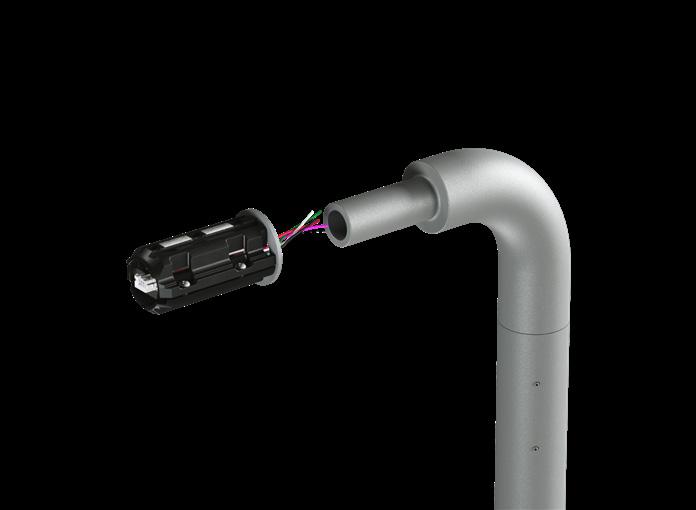

Effectuer les connexions. Désserrer légèrement les vis du support de montage et le placer sur le bras de montage.

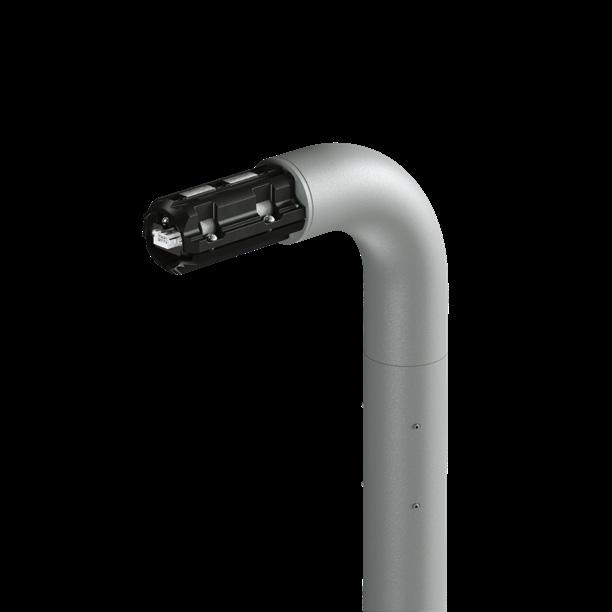

Mettre le support de montage au niveau et serrer les vis pour le fixer au bras de montage.

Glisser la tête de l'appareil sur le support de montage.

Conception intelligente et facile à installer

Nous travaillons en collaboration avec des professionnels du secteur afin de concevoir des solutions d'éclairage permettant une installation facile, sûre et rapide. Lumenspoke propose des composants faciles à utiliser, des options de montage et une grande flexibilité de contrôle, qu'il s'agisse de gradation ou de Lumentalk. Chaque détail est pensé pour une efficacité optimale, car une conception intelligente commence par la prise en compte des besoins de l'installateur.
