Camino de Séfirah Gabriela Mendieta Luis Vela
El proyecto “Camino de Séfirah” tiene como finalidad brindar espacios de tranquilidad que se integren a la experiencia peatonal del Puerto Santa Ana con el Río Guayas y su entorno natural. Se plantea la necesidad de desarrollar un espacio contemplativo, el cual permita actividades que motiven al usuario a reconectar con su esencia humana y el entorno natural circuntante.
Camino de Séfirah se concibe desde la idea de un peregrinaje espiritual para el usuario, basado en el Árbol Cabalístico de la Vida, que simboliza el recorrido del hombre a través de las diez fases (Séfirah’s) de la espiritualidad humana. Al flotar sobre la Ría, se estimula en el usuario la sensación de equilibrio, mientras contempla la silenciosa paz que brinda el panorama de la Isla Santay y descansa del caos consumista que agobia la experiencia urbana del Puerto Principal.
GÉNESIS PROYECTUAL
2
Camino de Séfira Usuario Análisis y diagnóstico 3 33.3% Amigos Parejas 9.1% Grupo turísticoIndependient Familia Una vez cada seis meses Frecuencia de visita al sitio Una vez a la semana Una vez al año UnaNuncavez al mes Una vez al mes 1% 27.5% 29.1%25.8%17.2%1.9%9.6%17.7%27.8%
Enotrosla
Usuarios
Desde este punto, se ha planteado la necesidad de desarrollar un programa que cuente con ejercicios de terapia, meditación y aprendizaje autónomo - compartido, ya que aparte de proveer un estado de relajación para el usuario, aquello le permitirá a este que sea libre de expresar sus pensamientos con la oportunidad de seguir aprendiendo a partir del conocimiento y las destrezas de actualidad, el sentido de disfrutar del espacio exterior se ha perdido. Las caminatas individuales, los paseos en familia, la contemplación de áreas verdes en el Malecón se ha visto limitada por la mismos oficios de los habitantes, así como por la mera predominancia hacia actividades de diversión superflua
3000 m2 3000 m2 Vía de AccesocirculaciónCalleNumaPompilio Llona Acceso principal Terreno SotaventoEdificioRiverfrontSuites WyndhamEdificio Santa Ana LoftTorresBelliniI-IITheEdificioPoint Río Guayas Camino de Séfira

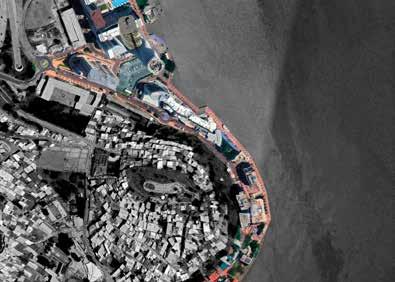

Espacio urbano: El proyecto se encontrará ubicado en el Puerto Santa, sobre el río Guayas, el cual se halla rodeando los siguientes atractivos: Isla Santay - la Isla Puná. El Puerto Santa se trata de un complejo inmobiliario y turístico de cuatro hectáreas que cuenta con varios edificios de oficinas, locales comerciales y departamentos, además de plazas, museos y un malecón que bordea al río Guayas. En este caso, se aprovechará el espacio del río Guayas para cumplir con la funcionalidad de un programa comtemplativo e integral para el desarrollo del usuario, debido que la mera estancia en el mismo promueve un ambiente sosegado, capaz de liberar al usuario de las problemáticas de la vida cotidiana.
2 Sitio
sosiego1.Inserción de
2. Relación con el contexto
3. Relación de circulación vertical con su forma - función Delimitar una circulación vertical vinculada con la génesis formal del proyecto, teniendo en consideración que esta debe estar ubicada de forma privada/discreta para no llegar a interrumpir en las actividades del + La integración de luz natural resulta benéfica para denotar cómo esta puede variar en su intensidad conforme a la función del espacio. Se han establecido ambientes que requieren de mayor iluminación para la percepción de un verdadero estado de vitalidad, mientras que hay otros que precisan de una luz más difuminada por su grado de intimidad y iluminación en espacios interiores:
Condicionantes 5
natural
Definir una estructura + envolvente que tenga relación directa con el río Guayas, permitiendo cubrir con la necesidad de contemplativa y de relajación para el usuario
Camino de Séfira
Camino de Séfira
Estrategias 6
Fijar una iluminación cenital concéntrica y vanos dispersos de formas circulares, fijando como estrategia una doble altura que permita ir difuminando la intensidad de la luz que ingrese a cada espacio, manteniendo mayor claridad en planta alta y mayor atenuación en nivel de planta baja
1. Iluminación cenital y vanos circulares
2. Estructura flotante
Fijar una pared divisoria que se desplace 1 metro hacia el interior de la envolvente, con el fin de generar un espacio exclusivo para la circulación y que a su vez, permita realizar un recorrido contemplativo en forma de espiral
3. Tabique divisorio
Diseñar un sistema constructivo con estructura metálica, fibra de vidrio como envolvente, cables tensores como estabilizador y relleno de poliestireno expandido en la base para permitir que el programa flote sobre el río Guayas, mientras que el usuario se conecta con el entorno
1 67 8 2 3 9 10 5 4 Programa 7 A:Huerto80.60m2 A:Biblioteca90.60m2 A:Auditorio115.60m2 Sala de terapia A: 60.50 m2 Sala de A:personalmeditación91.70m2 Sala de arte A: 81.30 m2 Sala + mirador A: 211.20 m2 Área religiosa A: 84.60 m2 Sala de A:corporalliberación54.60m2 Programa arquitectónico Camino de Séfira

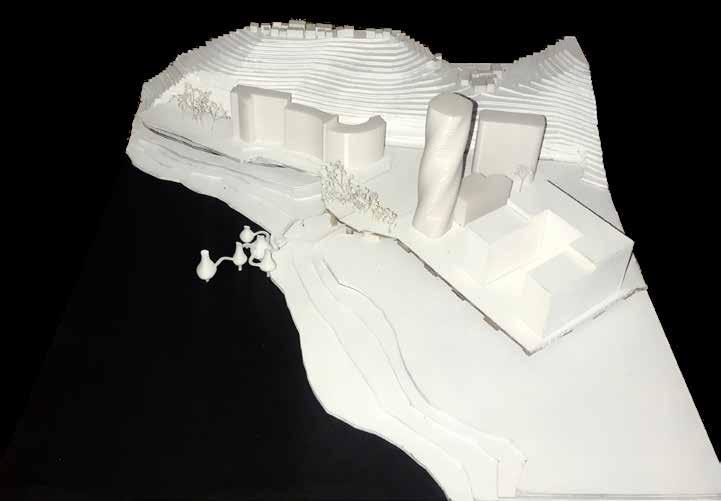

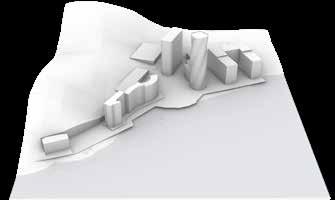

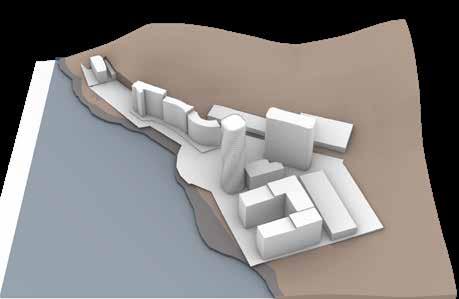

Maqueta urbana
Camino de Séfira

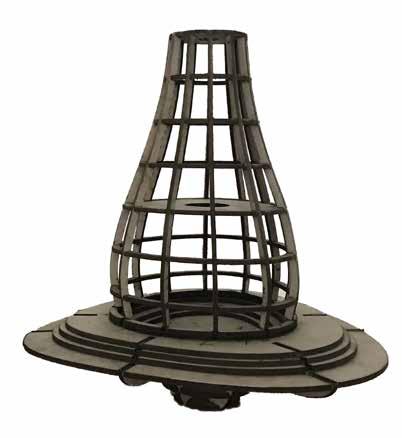

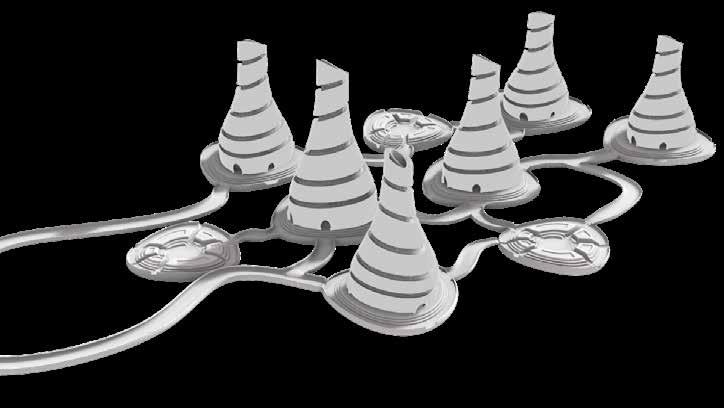

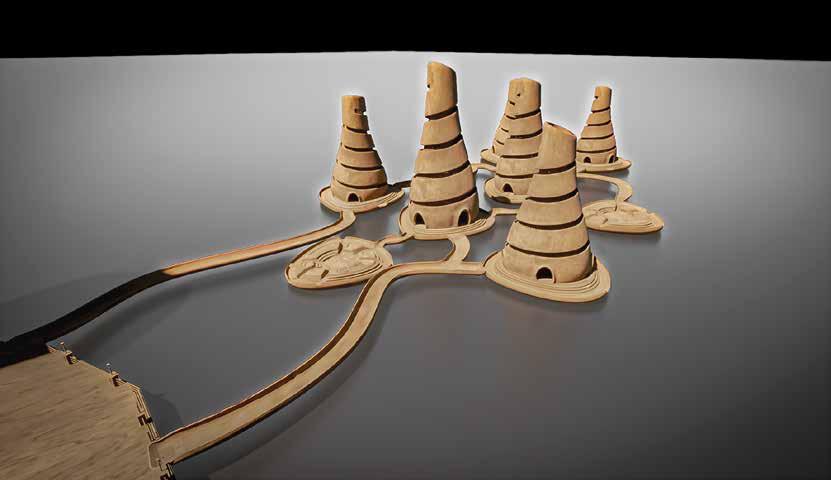

Maquetas 8 Estudio de masa

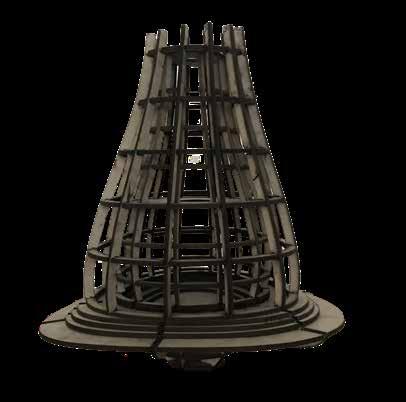

9 Camino de Séfira Maquetas
GFRPMallaflotantesoportaelectrosoldadalaestructura

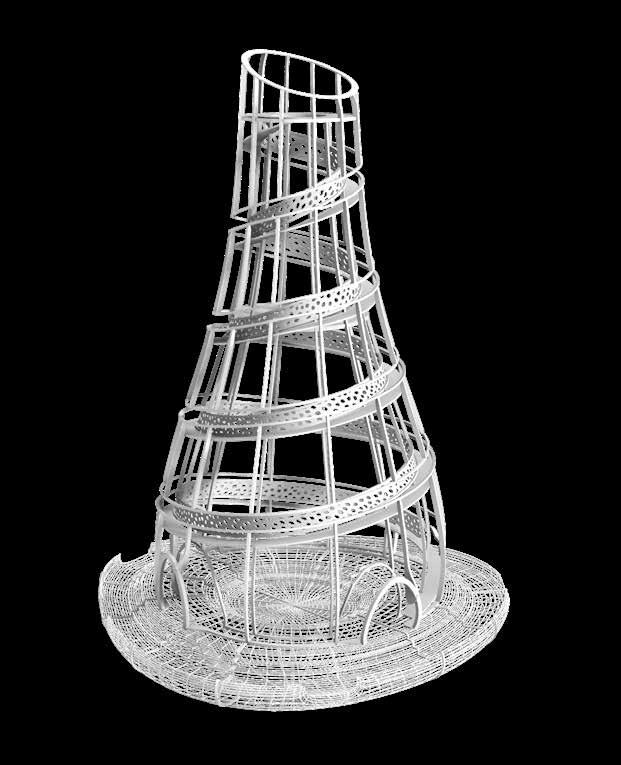

Propuesta estructural Estructura 10
Anillos metálicos soportan el envolvente en el eje X Costillas horizontales soportan losas y la rampa espiral
Viga espiral sostiene el envolvente exterior Costillas centrífugas (Eje Z) se ensamblan con los anillos (Eje X)
Panel microperforado de
Vigas centrífugas del flotador se amarran a las costillas verticales.
Rampa espiral se soporta por las vigas (Y/Z) del muro interior.
Camino de Séfira
Huerto Huerto Sala mirador+ Biblioteca Área religiosa temazcalCuarto Sala meditacióndeindividual AuditorioA’A Planimetrías 11 Camino de Séfira Planta Baja
Sala liberacióndecorporal Salaartede Sala mirador+ HuertoHuerto Huerto Sala terapiadeA’A 12 PlanimetríasCamino de Séfira Planta Alta
0,15 mN 35,00 mN + 40,00 mN + 27,00 mN + 25,00 mN + Sección transversal PlanimetríasCamino de Séfira

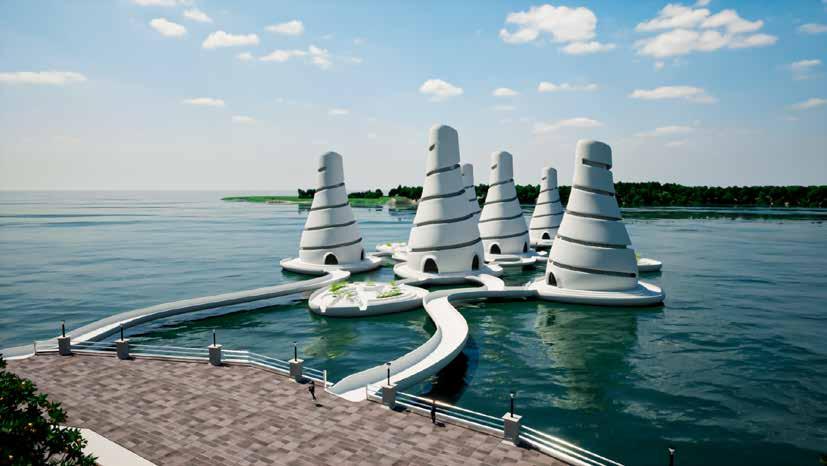

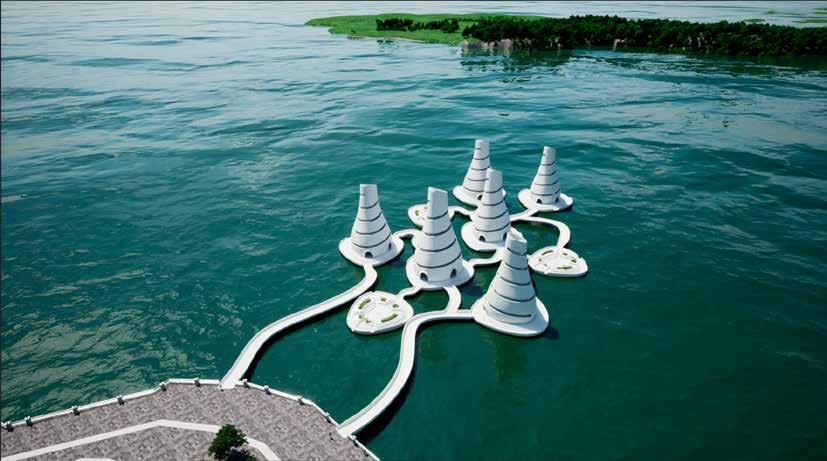

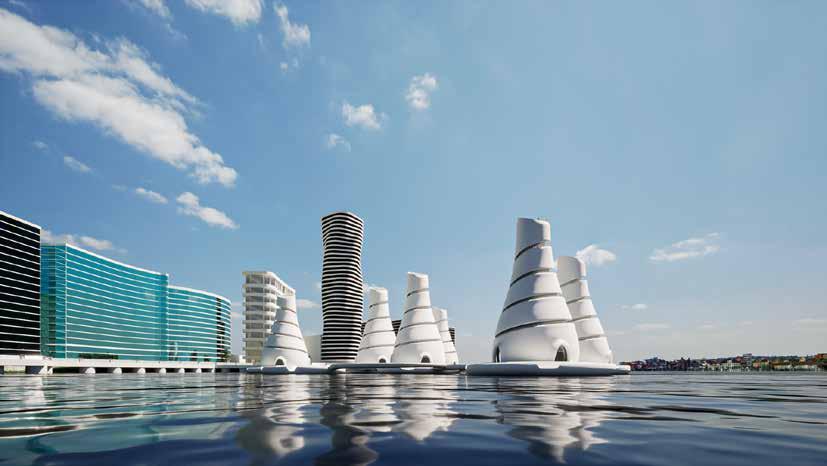

Visualizaciones
Visualizaciones
Visualizaciones
Modelo_ Esc: 1:175
