UNIVERSIDAD
NACIONAL PEDRO
RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
ACONDICIONAMIENTO AMBIENTAL II
TAREA 9
ANÁLISIS GENERAL DE COMPORTAMIENTO AMBIENTAL
INTEGRANTES:
ACOSTA CAJUSOL LILIAN AZUCENA
GONZALEZ GUZMAN YANIRA NOEMI
OJEDA SEGURA CIELO MISHEL
RIOJAS VILCHERREZ ALEX RUBEN
VENTURA AQUINO PAUL CESAR
CÁTEDRA:
ARQ. DANIEL SAMILLAN RODRIGUEZ
CAP.I
ANALISIS GENERAL AMBIENTAL
ANALISIS ACÚSTICO
ANALISIS TÉRMICO
ANALISIS HÍDRICO
CAP.II
SÍNTESIS
CAP.III
TIEMPO DE REVERBERACION
La rugosidad en acabados superficiales de un edificio disminuye la reverberación exterior.
COBERTURA INTERIOR

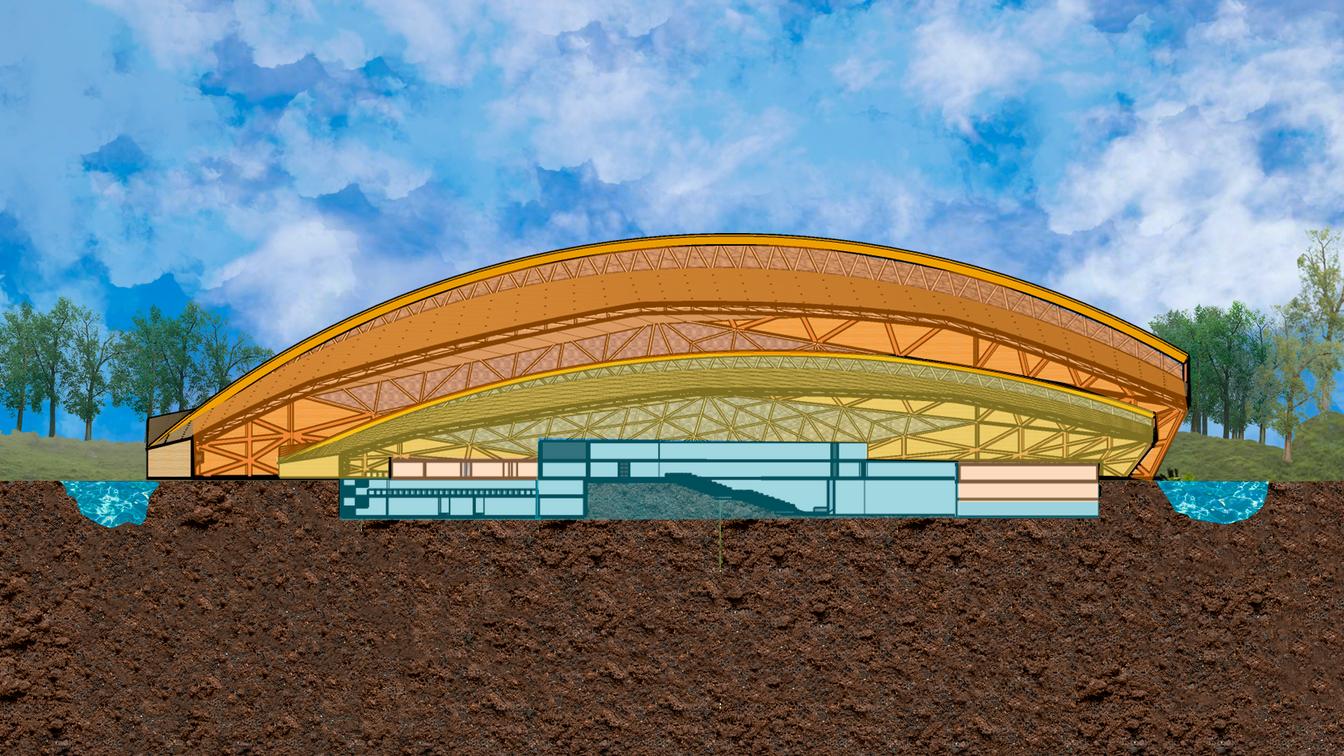

DOBLE CAPA

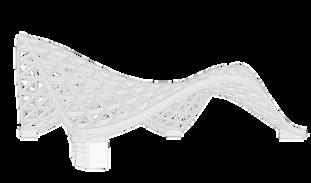

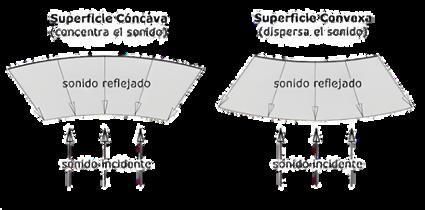

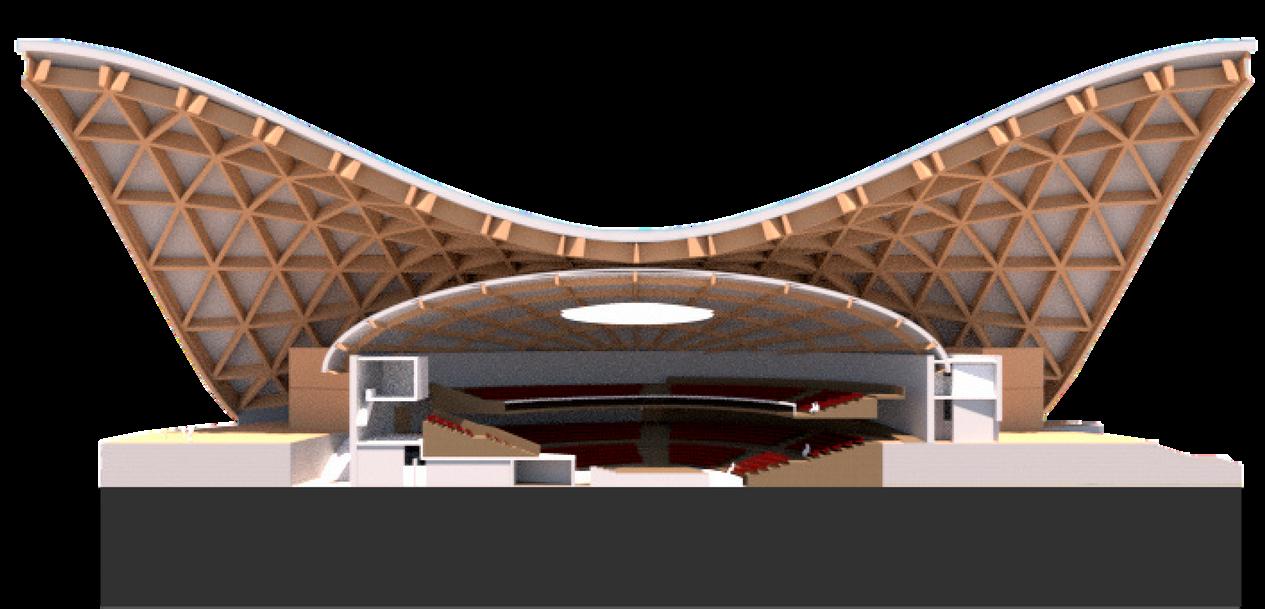

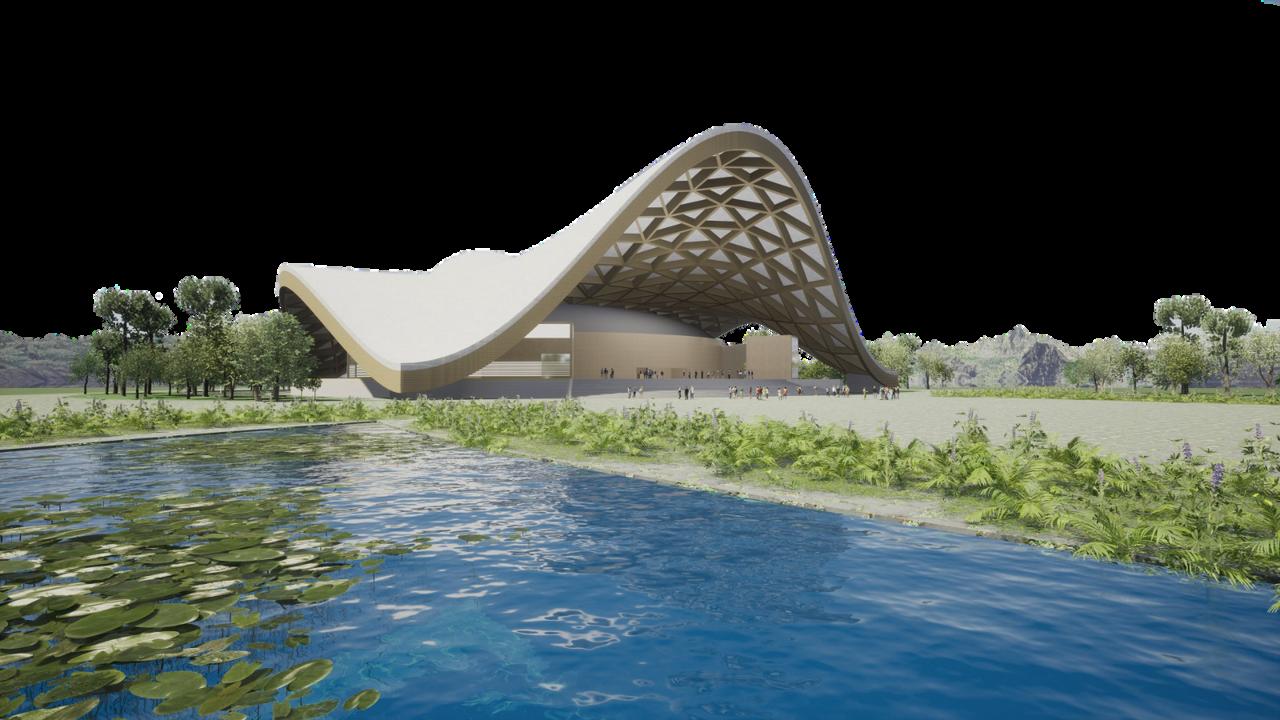

La geometría espacial del edificio ,es una fuente importante que brinda diferentes beneficios ; las curvaturas en específico son excelentes aislantes acústicos
El vacío es manipulable , se puede compartimentar los espacios contenidos dentro de la envolvente de forma que el vacío que generan los diferentes ambientes gradúen el paso del sonido, logrando así tener un confort acústico.
Las mamparas antiruido o mamparas acústicas son sistemas que aportan tranquilidad en los espacios, limitando las fallas ambientales.
DOBLE FACHADACIRCULACION LIBRE

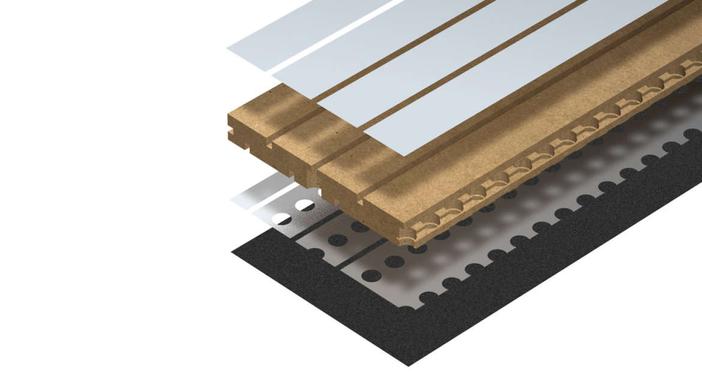

Son una combinación única de enchapado en madera real con un sustrato acústico que genera un producto ligero y ecológico.

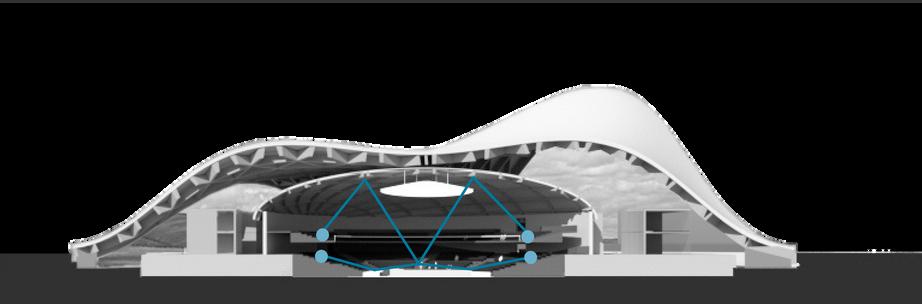

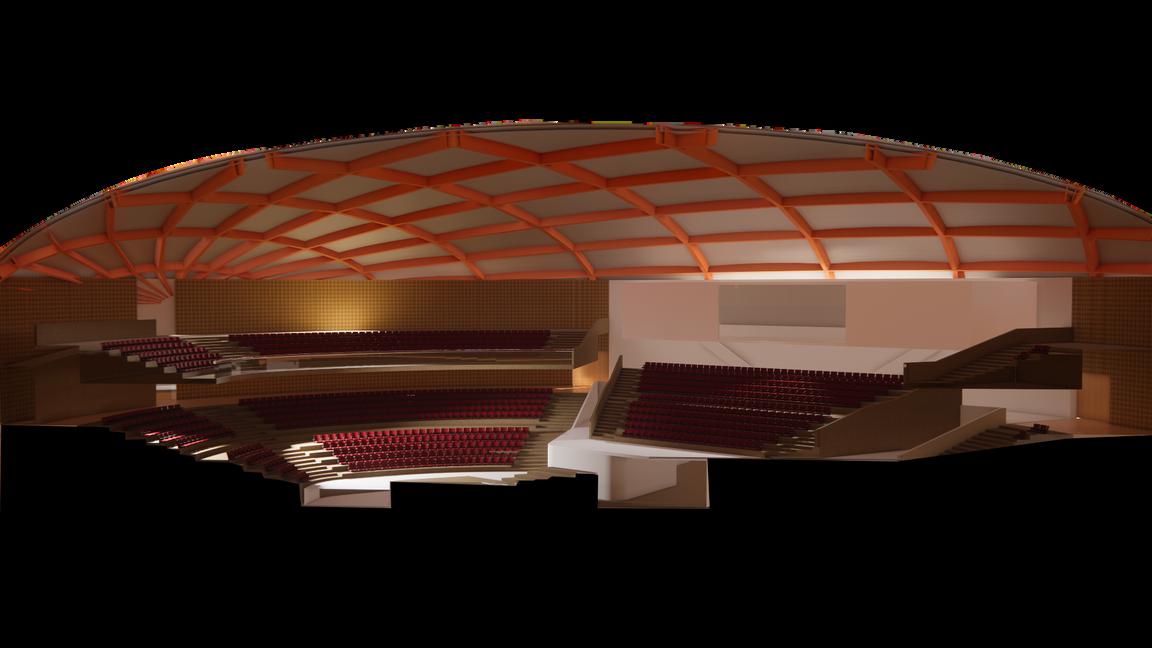

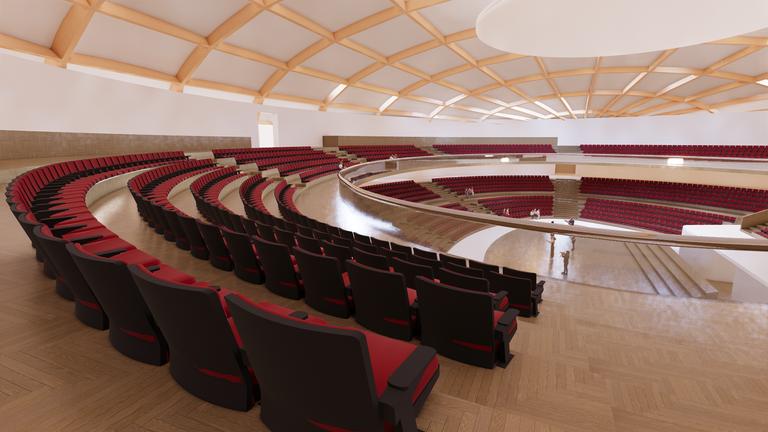

El auditorio debe proyectarse de manera que la fuente sonora y la audiencia se encuentren lo más cerca posible, reduciendo así la distancia a recorrer por las sondas sonoras.
La incidencia de rayos solares cae sobre la cubierta, este cubierta protege la sala de conciertos, manteniendo el ambiente en un buen confort SOLSTICIO
Permite calcular la relación de los pesos y cargas que determinaran, las estructuras
El peso que exhibe en su cubierta es moderado y se refleja en la estructura relacionada con la masa y la construcción estructural liviana.
12:00
resistencia de la piel conducción.
Doble Piel.

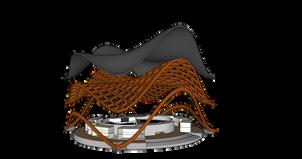

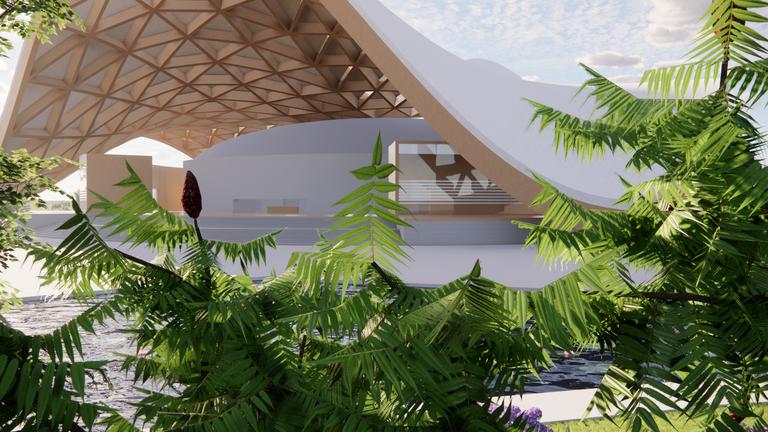

En el proyecto se va a implementar el uso de doble piel estructurada con perfiles de vigas de madera de CLT reforzadas y sostenidas sobre concreto armado
La compartición de los espacios estarán en función a su relación de usos y necesidades que el usuario va a tener dentro de la edificación tomando en cuenta además la respuesta de un confort térmico
DRENAJE PLUVIAL

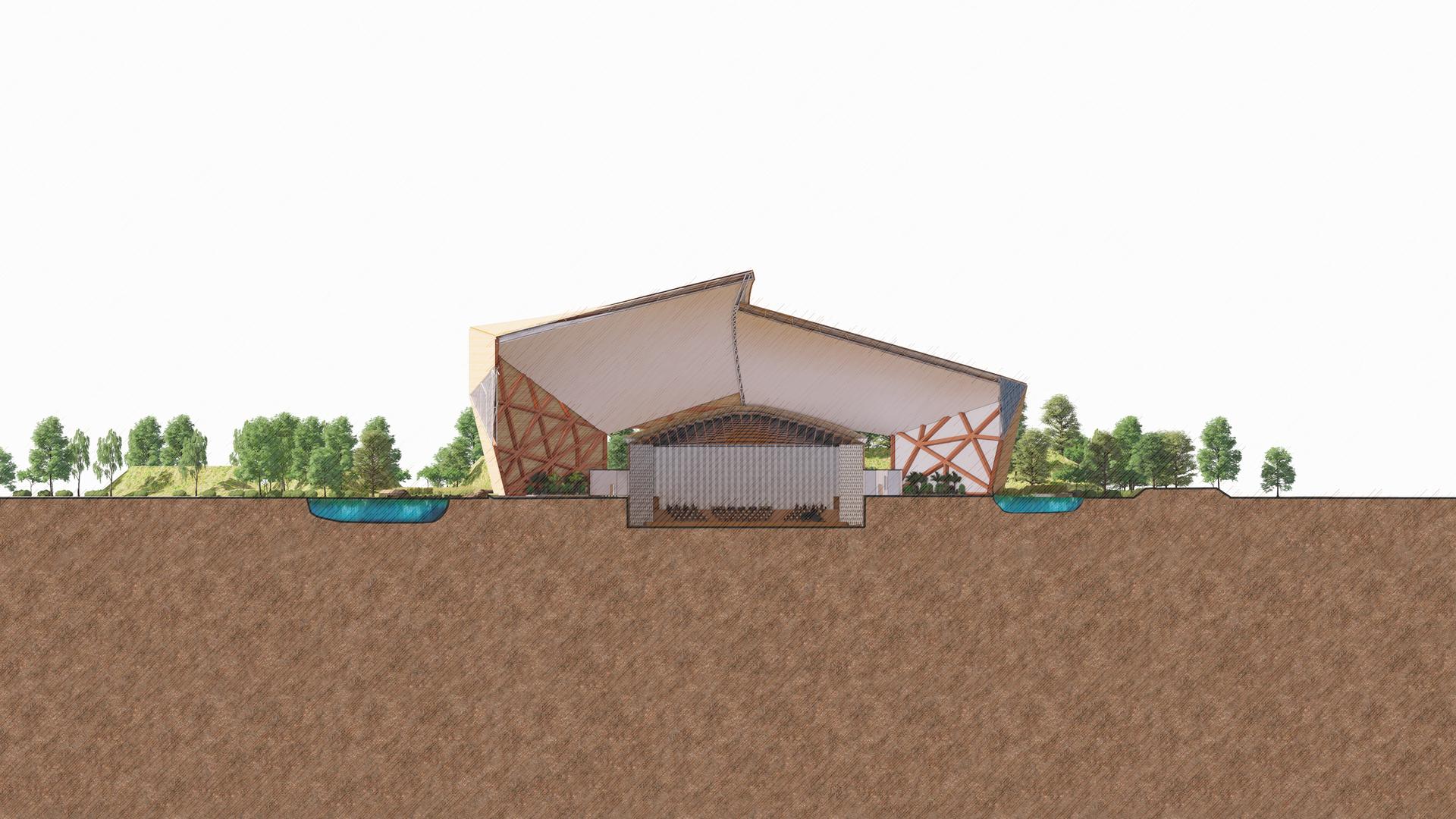

Se plantea el diseño de huachaques al rededor de la edificación para generar un regulador térmico natural.
Impermeabilización de la humedad.
Sirve para la termorregulación externa por el impacto solar directo
Sirve como espejo para las ondas sonoras del exterior.
Reutilizacion de las aguas pluviales Desagüe pluvial para la desembocadura directa al huachaque para un paso directo de las precipitaciones pluviales. Una forma curva de la estructura permite el descenso del agua pluvial alrededor de la edificación.
Se prevé elevar el envolvente por medio de apoyos de concreto armado, sujeto a placas de acero inoxidable a una altura necesaria sobre el nivel del suelo para ayudar al confort térmico.
La incidencia de rayos solares cae sobre la cubierta, que protege la sala de conciertos, manteniendo al ambiente en un buen confort. La luz natural, ingresara con un porcentaje menor, debido a su posición central.
Resistencia de la piel por conducción. Doble Piel. Techo a doble capa.

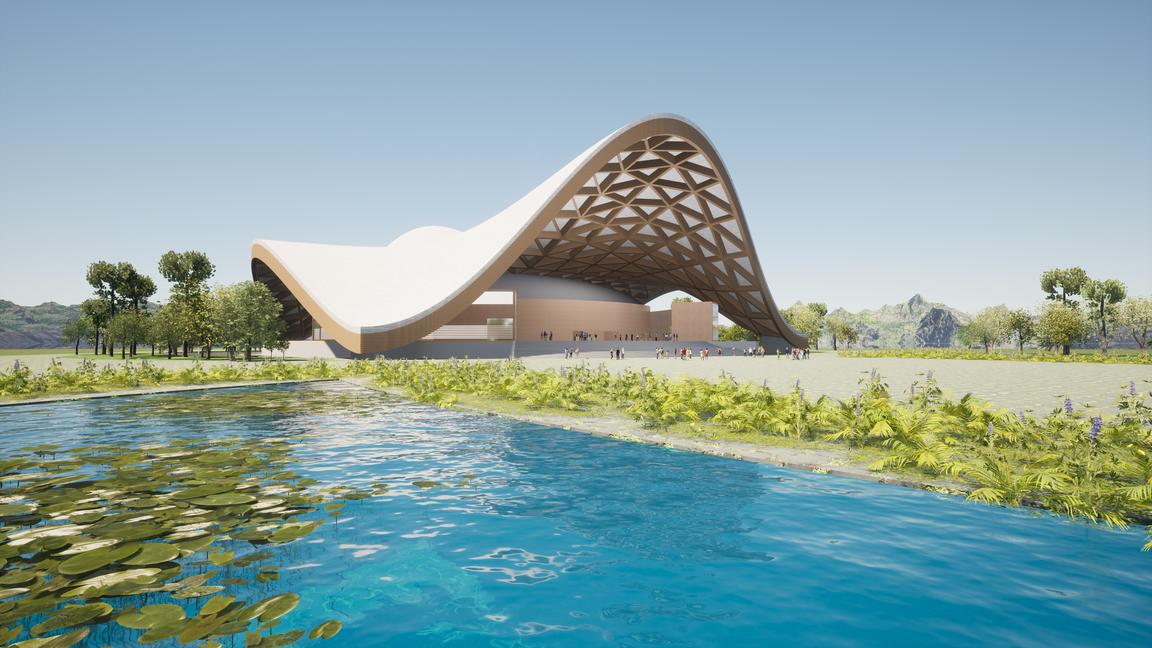

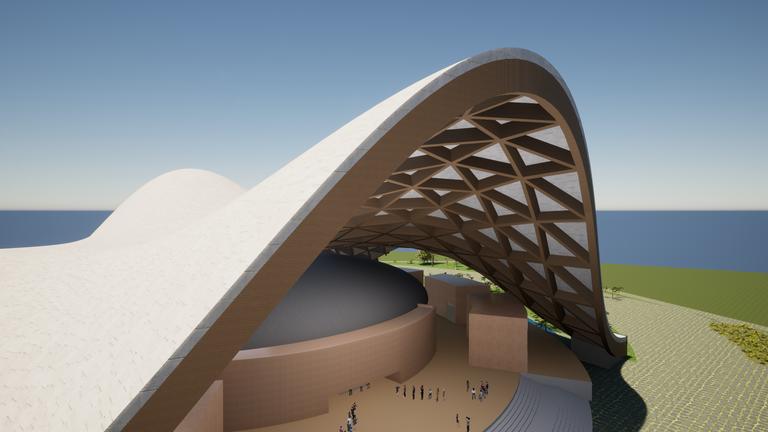

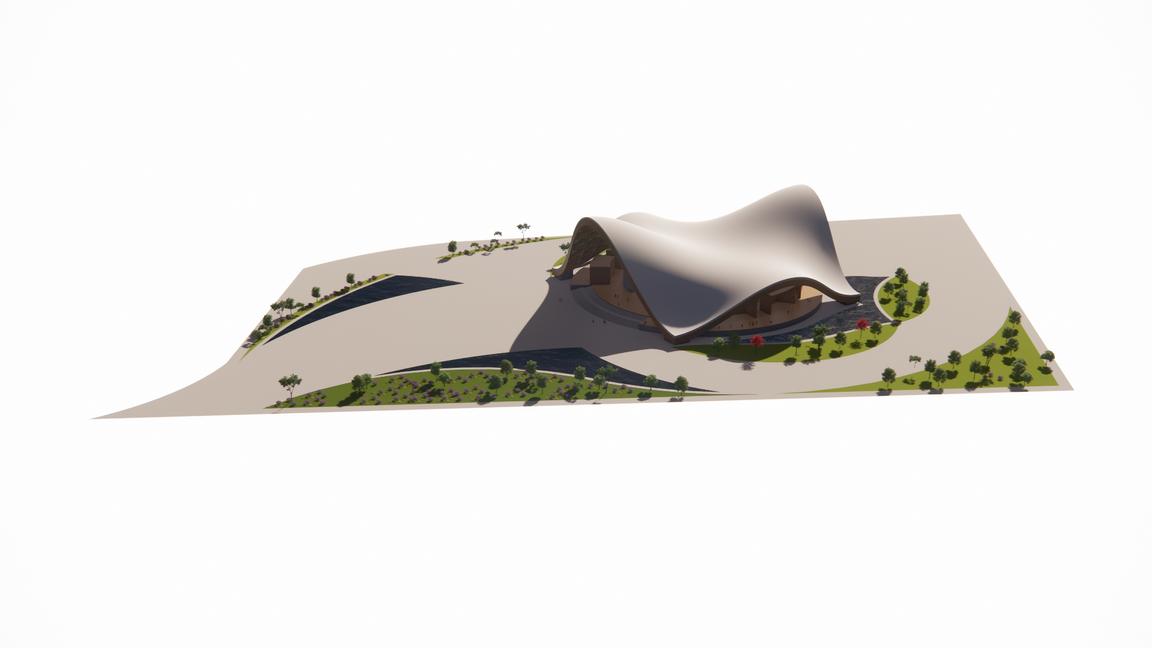

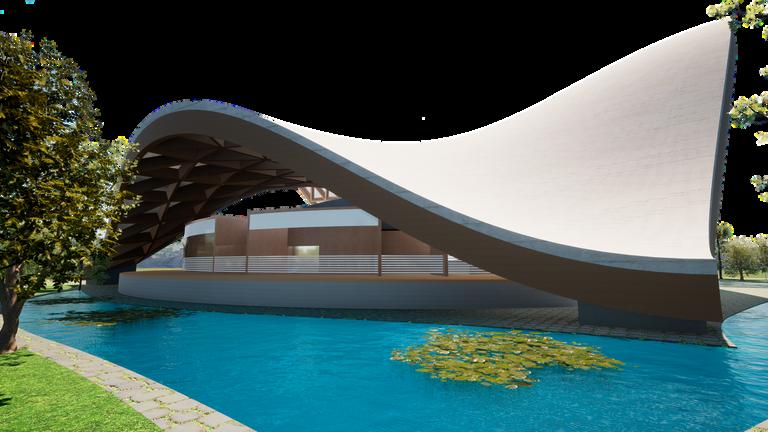

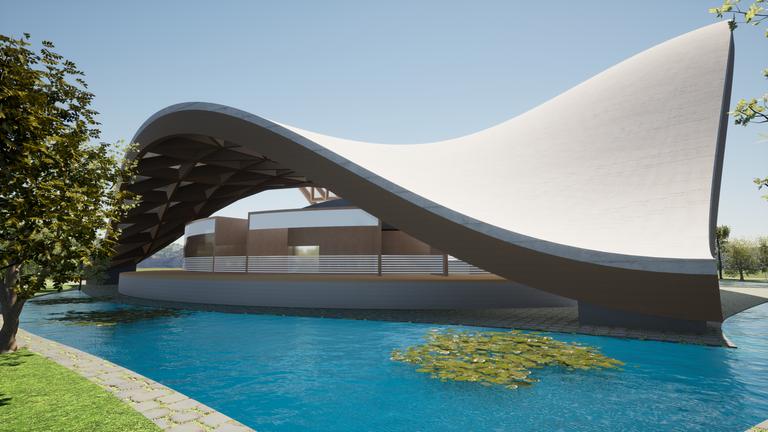

La forma de techo curvo permite una circulación correcta del aire que no será captado así este puede seguir su curso natural.
Ingreso de iluminación, por medio de la curvatura presente en la cobertura, genera la iluminación del segundo nivel, evitando el ingreso solar a la sala principal.
CRUZADA DOBLE

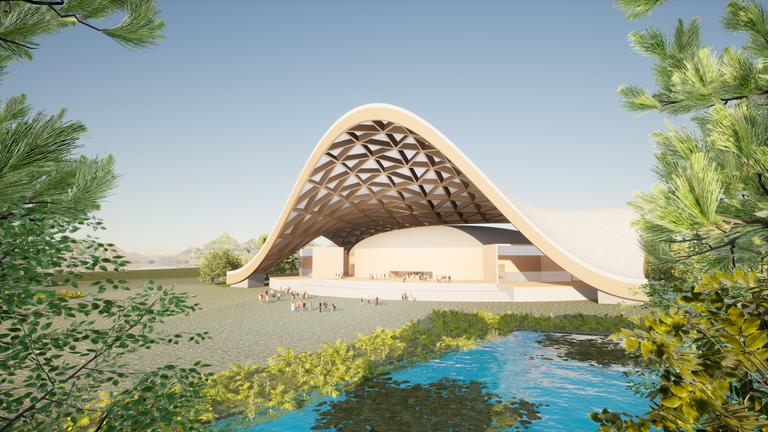

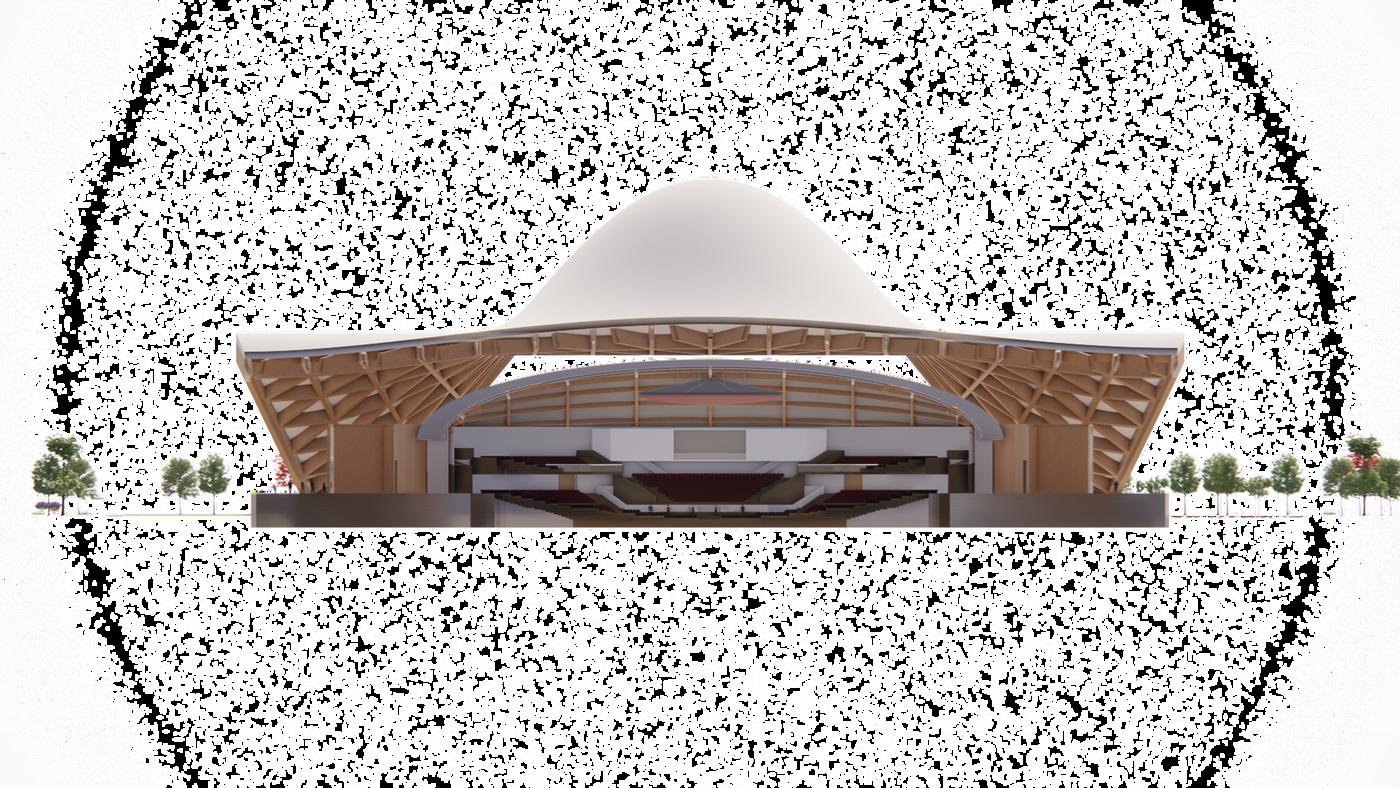

El edificio debido a su curvatura, y a su mayor levante en las fachadas Norte y Sur, permite el ingreso y salida de ventilacion, conservando la ventilacion cruzada
El auditorio de proyectarse de mane que la fuente sonora y audiencia se encuentr lo más cerca posib reduciendo así la distan a recorrer por las ond sonoras.
TRANSPARENCIA
RComportamiento del edificio frente a la radiación solar. Nivel Bajo.

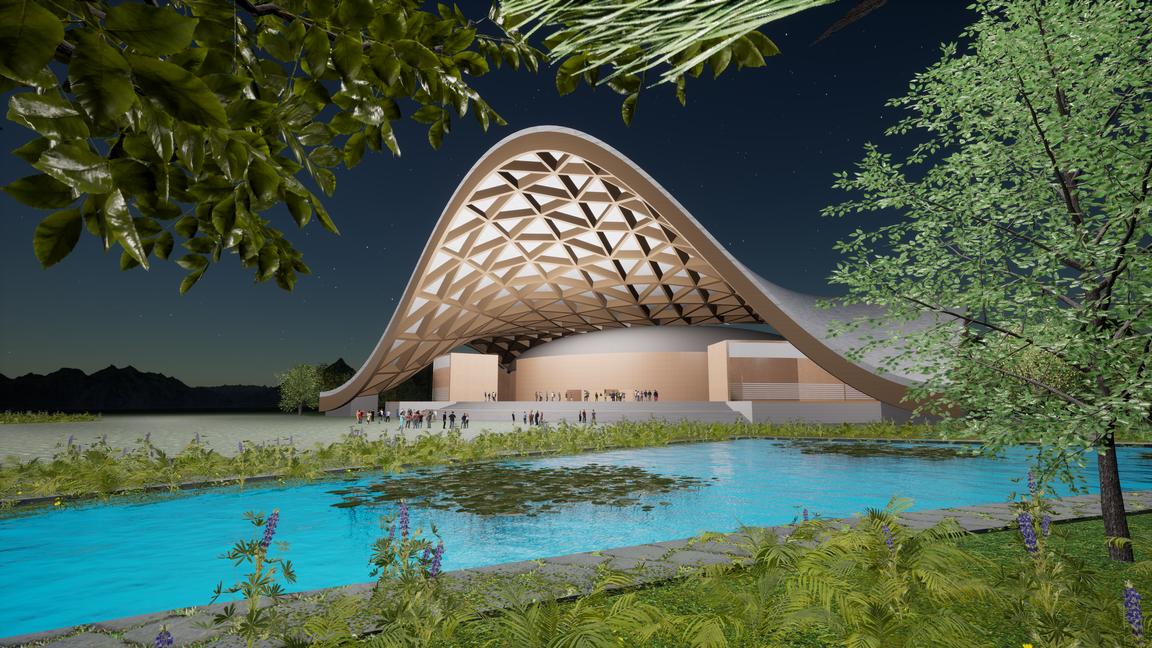

Valiéndose de esta tecnología prehispánicos se plantea huachaques que rodeen el edificio para generar un regulador térmico natural
Funcionan como depósitos, donde desemboquen las precipitaciones pluviales, en el exterior.
El análisis Acústico permitió conocer el comportamiento del sonido ayudando a definir las técnicas de control; como el sistema de doble fachada, el uso de muros de absorción acústica y mamparas acústicas.
A través del análisis térmico se conoce la incidencia solar que se presenta sobre el edificio durante los solsticios de verano e invierno, resolviéndose por medio del uso de techos de doble capa y conducción de doble piel, sumados a la compartimentación de espacios.
Como elemento hídrico se tiene al sistema de huachaques el cuál se comporta como un regulador térmico natural al generar microclimas en el exterior de la propuesta, y la reutilización de aguas pluviales.
Se consolida el proyecto resolviendo los objetivos térmicos y acústicos, al ser funcional y presentar las condiciones de confort necesarias para el uso destinado.
UNIVERSIDAD
NACIONAL PEDRO
RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
TAREA 10
RESULTADOS DE LA EVALUACION CLIMATICA
INTEGRANTES:
ACOSTA CAJUSOL LILIAN AZUCENA
GONZALEZ GUZMAN YANIRA NOEMI
OJEDA SEGURA CIELO MISHEL
RIOJAS VILCHERREZ ALEX RUBEN
VENTURA AQUINO PAUL CESAR
CÁTEDRA:
ARQ. DANIEL SAMILLAN RODRIGUEZ
CÁLCULO CLIMATICO
Envolvente frena los vientos acelerados, permitiendo que haya mejor fluidez de viento y una ventilación interior confortable
Muro con revestimiento de madera laminada la cual aporta un confort ideal en el interior de la sala de conciertos
El desfase de la cobertura permitirá la regulación de temperatura en el interior de sala
mbio térmico se mente por la ues
El ingreso de la luz natural, ingresara con un porcentaje menor, debido a su posición central.
El aire fluye a través de la cavidad frontal y posterior mejorando la eficiencia térmica en climas templados y fríos.
El confort térmico está optimizado por la ventilación cruzada y el ingreso de vientos al interior por los laterales refrigerando el ambiente

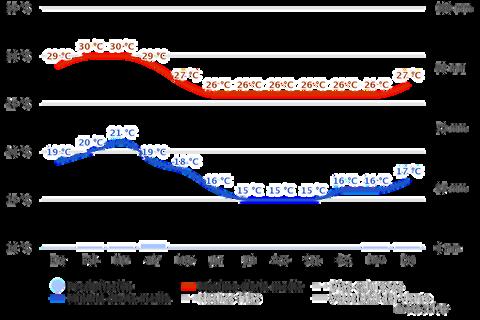

Cayaltí tiene un clima ecuatorial, semitropical. Suele ser muy caluroso, húmedo y

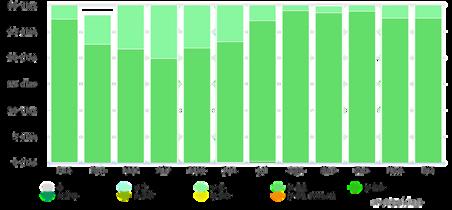

La velocidad del viento será de 19 km/h Son uniformes casi durante todo el año y tienen una orientación de suroeste a noreste y su dirección esta directamente relacionada a la posición del anticiclón del pacifico.
SOLSTICIO DE INVIERNO
21 DE JUNIO AL MEDIO DÍA
Fachadas con mayor iluminación natural , norte y noroeste
20 DE MARZO 10:30 A.M.
Fachadas con mayor iluminación natural , norte, oeste y sur este
22 DE DICIEMBRE
10:30 A.M.
Salida del sol : 06:01
Puesta del sol : 18:32
Fachadas con mayor iluminación natural , sur y sureste
23 DE SETIEMBRE
10:30 A.M.
Salida del sol : 06:07
Puesta del sol : 18:14
Fachadas con mayor iluminación natural, norte, oeste y sur este
Ti = Temperatura media interior
Te = Temperatura media exterior en EC
I = Ganancia media por Radiación Solar W/m³
D = Aporte medios internos W/m³
G = Coeficiente de Intercambio W/ECm³
PISO = 3670 m2
TECHOS = 2 404.62m2
MUROS = 3 360m2
BUTACAS = 1 516 m2
V= 41 476.3 m3
CALCULANDO I:
I= R(S) I= 125(5.8) I= 725
R= radiación media en un plano vertical a Sur, en W/m
valores típicos: enero = 125 W/m , julio = 104 W/m 2
S = Superficie equivalente a ventana sur
I= 725 K/m3
Superficie equivalente a ventana sur (S):
PISO = 3670 m2
TECHOS = 2 404.62m2
MUROS = 3 360m2
BUTACAS = 1 516 m2
Si. = Superficies Captoras en m2
Ci = Coeficiente de captación para sistemas indirectos
: are/(re + ri)
Sistema indirecto por suelo *
r = 0,22
CRi = coeficiente según la orientación y las
obstrucciones
valores típicos S E/O
V= 41 476.3 m3
CALCULANDO I: -IMPACTO SOLAR
I= R(S)
I= 125(5.8)
I= 725
R= radiación media en un plano vertical a Sur, en W/m
valores típicos: enero = 125 W/m , julio = 104 W/m 2
S = Superficie equivalente a ventana sur
I= 725 K/m3
Vh = volumen habitable, en m3
Interiror
TE. = Temperatura media exterior en EC
I = Ganancia media por Radiación Solar W/m³
D = Aporte medios internos W/m³
G = Coeficiente de Intercambio W/ECm³
CALCULANDO D:
D:
N = Número de Elementos que desprende calor (acero y aluminio)
E = Energía que desprende cada elemento en W ( 58 y 237)
N.F = Número de horas diarias funcionando
V = volumen en m3
Superficie equivalente a ventana sur (S):
g1= S(K)
G1 = 5 764.62 (0.9)
G1 = 5 188.158
TE = Temperatura media exterior en C
I = Ganancia media por Radiación
Solar W/m³
D = Aporte medios internos W/m³
G = Coeficiente de Intercambio W/ECm³
g2= media de valores promedios
Valor promedio mes de enero = 0.25 km/m2
Valor promedio mes de junio = 0.32 km/m2
g2 = media de los valores promedios 28.5
CALCULANDO G:
G= g1(g2)
g1 = Coeficiente intercambio por transmisión W/m2
G2= Coeficiente intercambio por ventilación
g1= S(K)
S = superficie de la piel en m2
K = coeficiente de transmisión de calor
s= 5 764.62 m2 (techos y muros)
K= 0.9 (enero)
G= g1(g2)
G = 5 188.158(28.5)
G = 147 862. 513 W/EC m3
Ti = 25 725 x 0.17 147 862.513
Ti = 0.02
Zona de Confort = 0.02

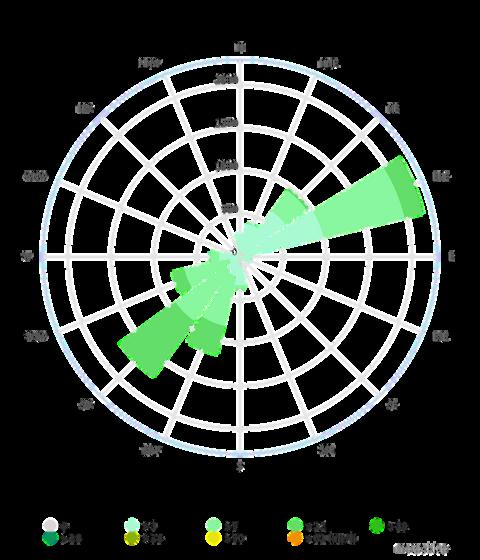

El viento está soplando desde el Suroeste (SO) para el Noreste (NE)

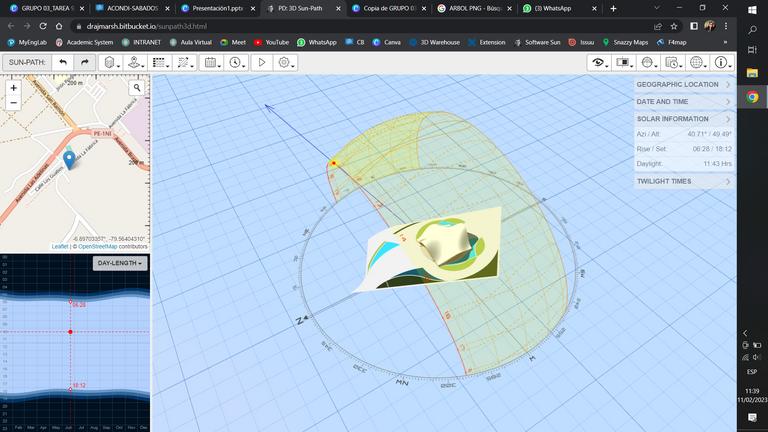

INFORMACIÓN SOLAR
Azi/Alt: 40.71° / 49.49°
ASCENSO: 06:28 a.m.
PUESTA: 18:12 p.m.
LUZ 11:43 horas
SOLSTICIO DE VERANO
NFORMACIÓN SOLAR
Azi/Alt: 125.79° / 59.56°
ASCENSO: 06:01 a.m.
PUESTA: 18:32 p.m.
LUZ 12:31 horas

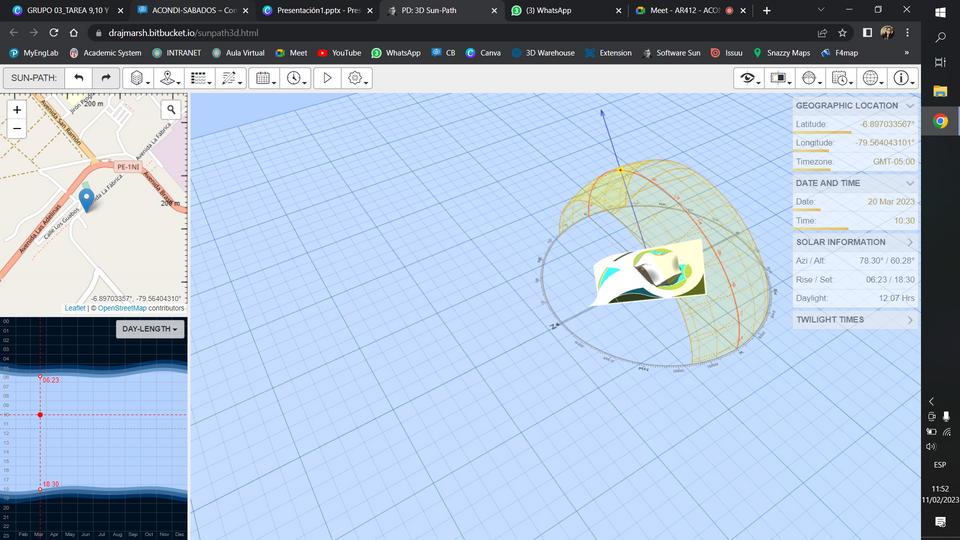

INFORMACIÓN SOLAR
Azi/Alt: 78.30° / 60.28°
ASCENSO: 06:23 a.m.
PUESTA: 18:30 p.m.
LUZ 12:07 horas
obstrucciones solidas.
Envolvente frena los vientos acelerados, permitiendo que haya mejor fluidez de viento y una ventilación interior confortable
OLSTICIO DE VERANO
12:31

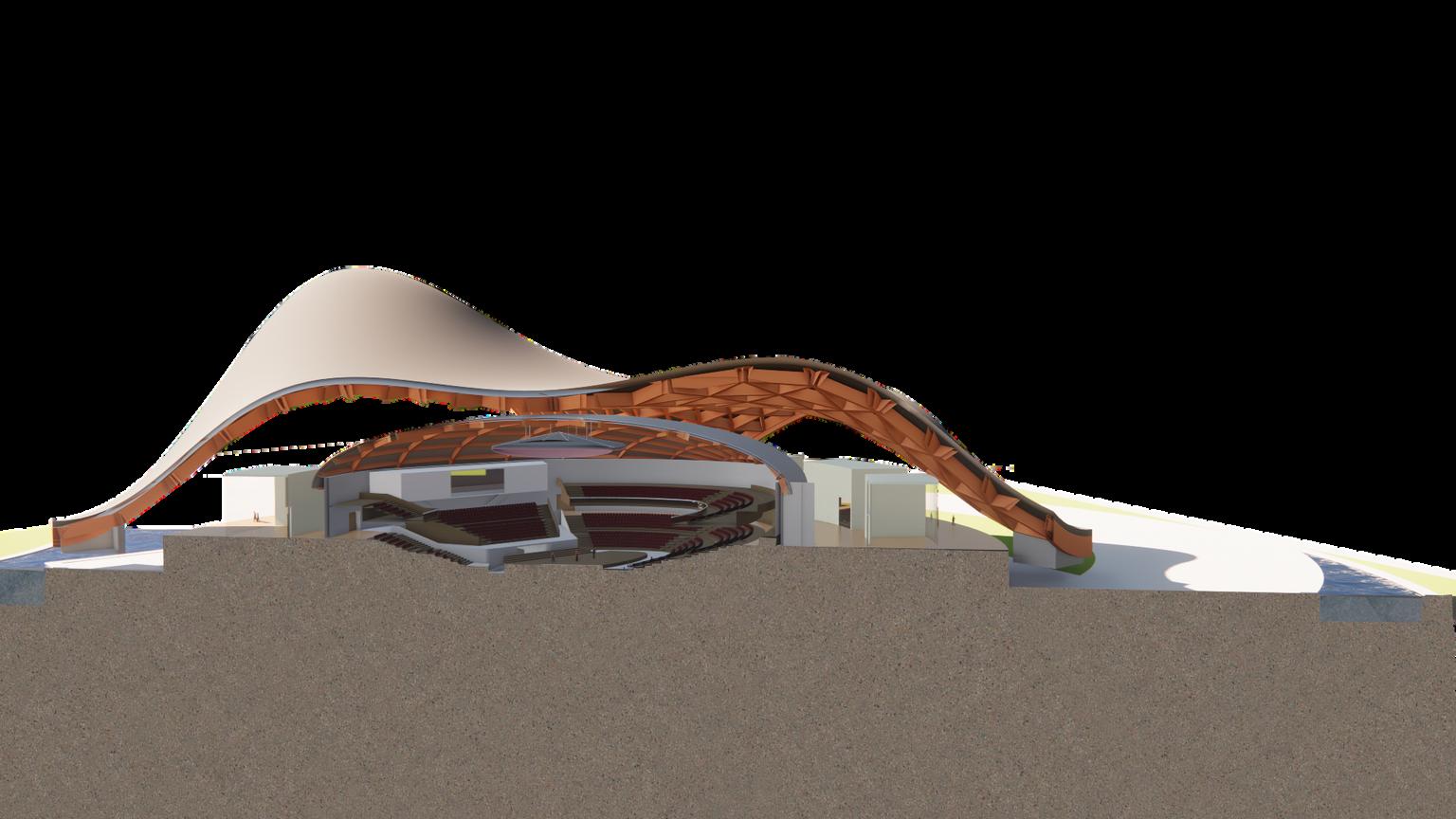

Los rayos solares caen directamente en la cobertura exterior, esta al usar una doble piel (estructura de CLT) permite proteger la sala de conciertos, manteniéndola en un ambiente fresco en el interior.
11.43 a.m.
Ingreso de iluminación, por medio del desface que presenta la cobertura genera la iluminación del segundo nivel, evitando el ingreso solar a la sala principal.
El aire fluye a través de la cavidad frontal y posterior mejorando la eficiencia térmica en climas templados y fríos.
evestimiento laminada la un confort terior de la rtos.
El auditorio debe proyectarse de manera que la fuente sonora y la audiencia se encuentren lo más cerca posible, reduciendo así la distancia a recorrer por las ondas sonoras.
El envolvente permite la fluidez de vientos, la regulación de la temperatura interna, y el ingreso del porcentaje de luz natural necesario; logrando obtener un confort térmico integral de la propuesta. El sistema de huachaques otorga el confort térmico exterior al comportarse como un regulador térmico natural, enfriando el ambiente por evaporación.
La propuesta presenta un confort térmico Neutral con Aporte medios Internos de 0.17 W/m3; encontrándose en el intervalo de -0.5 y 0.5 W/m3, calculados en base al clima que presenta el lugar durante los meses de Enero y Julio (meses más críticos de Cayaltí).
UNIVERSIDAD
NACIONAL PEDRO
RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
RESULTADOS DE LA PROPUESTA EVALUACIÓN ACÚSTICA
INTEGRANTES:
ACOSTA CAJUSOL LILIAN AZUCENA
GONZALEZ GUZMAN YANIRA NOEMI
OJEDA SEGURA CIELO MISHEL
RIOJAS VILCHERREZ ALEX RUBEN
VENTURA AQUINO PAUL CESAR
CÁTEDRA:
ARQ. DANIEL SAMILLAN RODRIGUEZ
DIAGNÓSTICO ACUSTICO
PISOS PANELES
PUERTAS
MUROS
CIELO RASO
BUTACAS
CAP.II
EVALUACION DE LA REVERBERACIÓN
CAP.II
SÍNTESIS
CAP.III
CONCLUSIONES
CANTIDAD:5700paneles
ÁREA:0.38m2porpanel

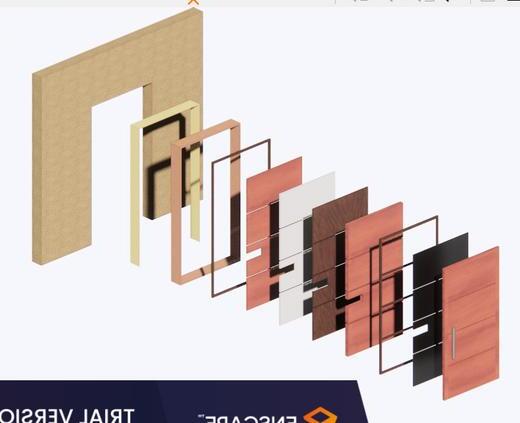

CANTIDAD:10PUERTAS ÁREA:4.5m2porpanel
MELAMINA
LAMINAS DE MDF
MELAMINA VELO MINERAL
ÁREA:1495m2
CANTIDAD:803paneles
EL piso donde se van a insertar las butacas deben tener una pendiente apropiada, es decir, la pendiente en los pasillos no debe pasar el 12%, incrementándose hasta un máximo del 35% en el área de la audiencia o mezanines
Para el acondicionamiento acústico de un es necesario conocer la función que va a cumplir, ya que requieren fusionar criterios acústica y arquitectónicos para para conseguir condiciones acústicas idóneas para la actividad que en el se realiza, una sala de conciertos para este caso en específico; teniendo en cuenta el grado de reverberación deseable.
8.5 s
Las superficies altamente reflectantes alargan el tiempo de reverberación
PARA UN AUDITORIO DE USO GENERAL PARA LA MÚSICA Y EL HABLA
NOTRE DAME, Ideal para el órgano de grandes tubos pero no para un discurso
5.5 s
"CONFUSO", grave perdida de articulación, no se entiende lo que se habla.
3.5 s
sonido musical más rico y completo.
(+organista)
Pérdida de articulación, difícil entender el habla.
1.5 a 2.5 s Más clara articulación de habla deseable para salas de discurso y lectura
1 s
Pérdida de riqueza y plenitud, no deseable para local musical
0.3s "SONIDO MUERTO” dificultad de audición en lugares más lejanos
EFECTOS DE SONIDO
Cuando la fuente sonora y la zona de recepción del sonido se encuentran en el área de una superficie cóncava, el sonido se focalizara sobre dicho eje creando una eficiente distribución de la onda sonora
PISO = 3670 m2
TECHOS = 2 404.62m2
MUROS = 3 360m2
BUTACAS = 1 516 m2
Se debe realizar el cálculo, como mínimo, para las frecuencias de 125, 500 y 2.000 Hz TR=0.162V TR=0.162(41 476.3)
Se debe realizar el cálculo, como mínimo, para las frecuencias de 125, 500 y 2.000 Hz
TR: Tiempo de reverberación teórico de la sala en segundos
V: volumen de la sala, en m³
A : Unidades de absorción de la sala,
3670 m2
= 2 404.62m2 MUROS = 3 360m2
BUTACAS = 1 516 m2
V= 41 476.3 m3
500 Hz
.
A = 3 670 (0.08+0.01+0.08) + 2 404.62 (0.48 0.21+0.05)+
3 360(0.26+0.30) + 1 516(0.25)
A= 623.9 +1779.42+ 1881.6 + 379
A= 4663.92
TR=0.162V
A 4663.92
TR=0.162(41 476.3) TR= 1.5
Se debe realizar el cálculo, como mínimo, para las frecuencias de 125, 500 y 2.000 Hz
TR: Tiempo de reverberación teórico de la
3670 m2 TECHOS = 2 404.62m2
MUROS = 3 360m2 BUTACAS = 1 516 m2 V= 41 476.3 m3
2 000 Hz
A = 3 670 (0.10+0.08+0.24) + 2 404.62 (1.26+0.48+0.04 ) + 3 360(0.31+0.36) + 1 516(0.25)
A= 1541.4+4280.23+2251.2+379
A= 8451.83
TR=0.162V TR=0.162(41 476.3) TR=0.80
A 14978.4

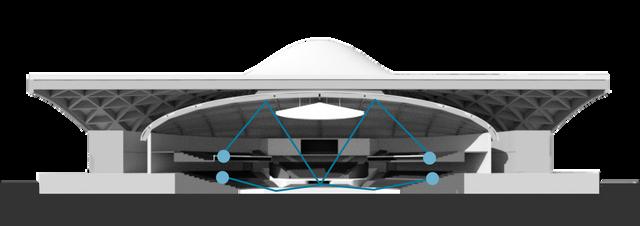

En una sala, los ecos se producen a menudo en superficies planas orientadas en direcciones incorrectas, o en superficies concavas que tienden a concentrar el sonido en algunos puntos. Cuando un sonido rebota de una superficie a otra de forma simultanea, produce un eco similar a una vibracion, este efecto puede evitarse recubriendolas con un material absorbente

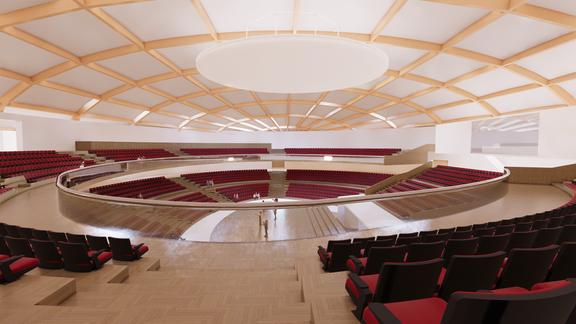

Los paneles se encuentran suspendidos y tienen un ángulo estratégico para reflejar las ondas en la parte posterior. Están encargados de la absorción del eco y la reverberación, además impide que el sonido pase a los ambientes adyacentes u otros pisos del lugar
Además de la absorción, las variaciones de estos paneles pueden proporcionar una dispersión de sonido efectiva para el rango de frecuencia de entre 250 Hz y 2000 Hz debido a las diferencias en profundidad y longitud de cada elemento, dentro de los módulos.
El ángulo de reflexión del sonido resulta del uso correcto de los diferentes elementos colocados como el cielo raso y diversos paneles y pantallas acústicas.

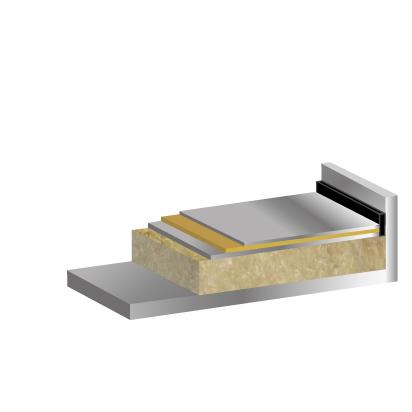

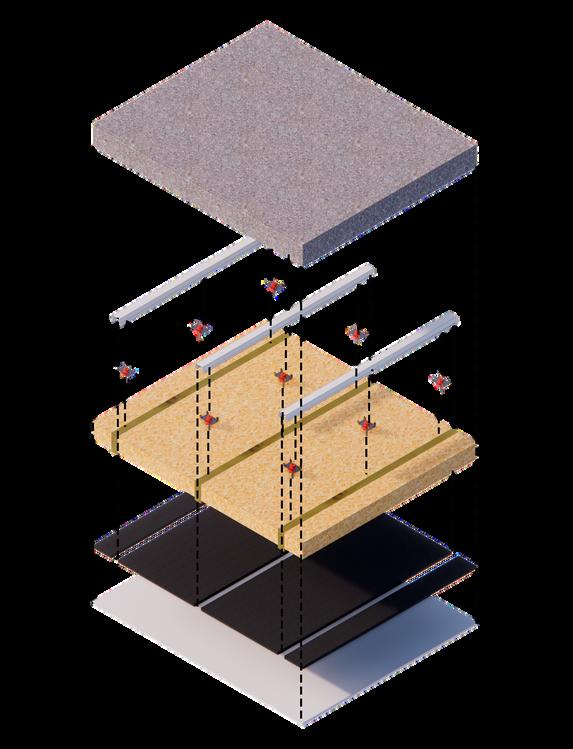

La función del piso flotante es evitar que las vibraciones- en su mayoría producidas por frecuencias bajasprovenientes de una fuente de ruido externa, afecten el interior del recinto

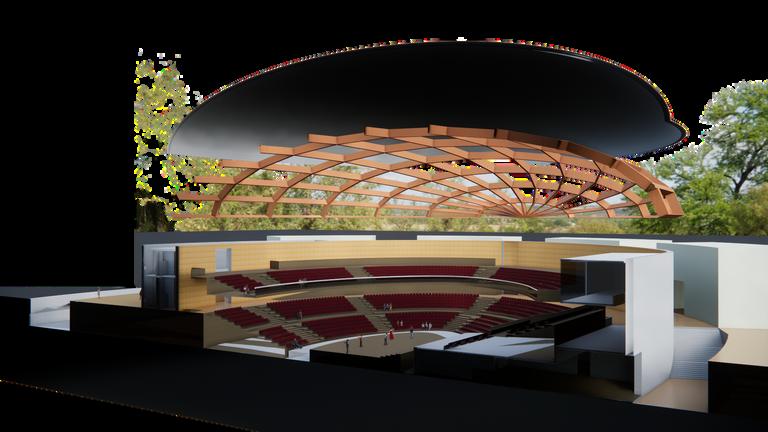

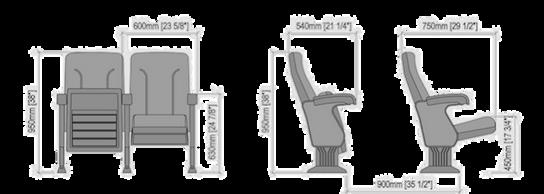

El piso de las butacas debe tener una pendiente optima, en los pasillos no debe pasar el 12% aumentando hasta un 35% en la zona de la audiencia
CIELO RASO FLOTANTE P. ACUSTICA BUTACA PISO FLOTANTE
Se ha evitado crear el ambiente principal de forma cuadrada o con paredes paralelas ya que esto puede hacer que las ondas sonoras reboten de un lado a otro de forma continua creando reverberaciones indeseables que enturbian la calidad de sonido. La sala de conciertos presenta una reverberación optima en la frecuencia de 125hz a 500hz lo que permitirá el desarrollo delas actividades manera más eficiente respecto a lo acústico, sin embargo en la frecuencia de 2000hz se ha encontrado un tiempo de reverberación muy corto esto debido a la presencia de materiales absorbentes que reducen el tiempo de reverberación esto se compensa en parte por la geometría de la sala además de que se consideraría un sistema de acondicionamiento mecánico. La pared posterior del espacio debe tratarse con materiales absorbentes para reducir la reverberación excesiva ya que produce un eco similar a la vibración, mientras que en los últimos tramos de paredes laterales el material absorbente se reducirá con el fin de que las ondas tengan mayor tiempo de reverberación.
