PROPUESTAS DE INTERVENCIÓN PRE URBANA EN SIETE TECHOS

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA

GRUPO 3

PROPUESTAS EN SIETE TECHOS

ACONDICIONAMIENTO AMBIENTAL II

ARQ. DANIEL SAMILLAN RODRIGUEZ

INTEGRANTES

ACOSTA CAJUSOL LILIAN AZUCENA

COLLAZOS BARRANTES CRISTINA ISABEL

HERNANDEZ DAZA ADRIANA

REGALADO MÍREZ ADRIANA LISSETH

VENTURA AQUINO PAUL CESAR

YPANAQUE IBAÑEZ SHEYLA JARUMI

ÍNDICE

1. INTRODUCCIÓN

2. MARCO CONCEPTUAL

3. MARCO REFERENCIAL

3.1. CENTRO CULTURAL GABRIELA MISTRAL

3.1.1. DEFINICIÓN

3.1.2. ANÁLISIS FUNCIONAL

3.1.3. ANÁLISIS FORMAL

3.1.4. AMBIENTES

3.2. CENTRO AGROPECUARIO DE CAPACITACIONES, EXPOSICIONES Y CONVENCIONES.

3.2.1. ANÁLISIS FÍSICO

3.2.2. ESTRATEGIAS PROYECTUALES

3.2.3. PROGRAMA

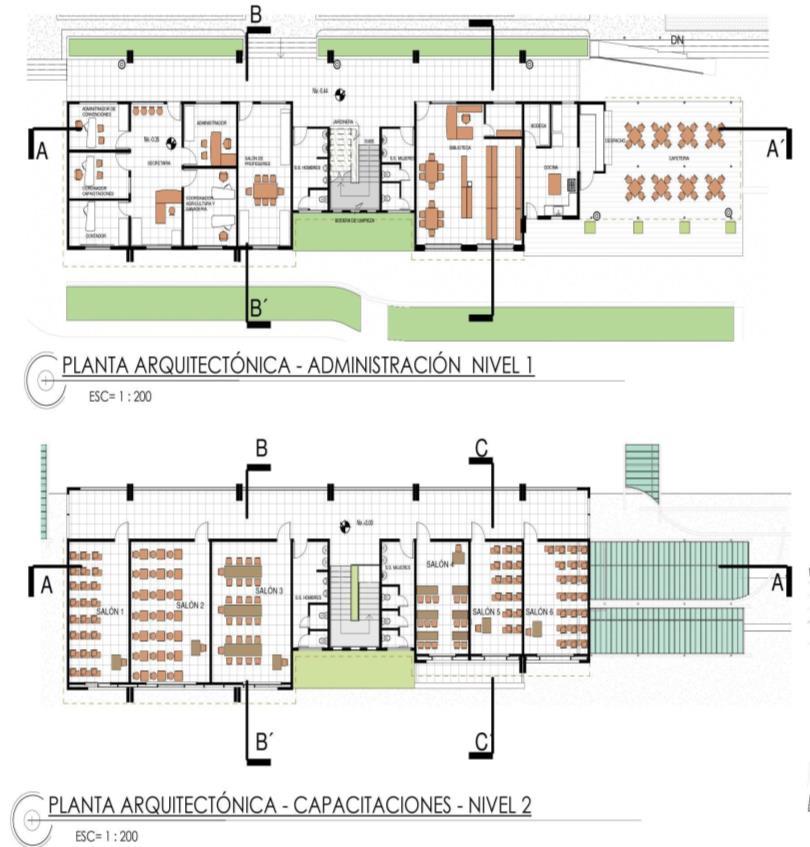

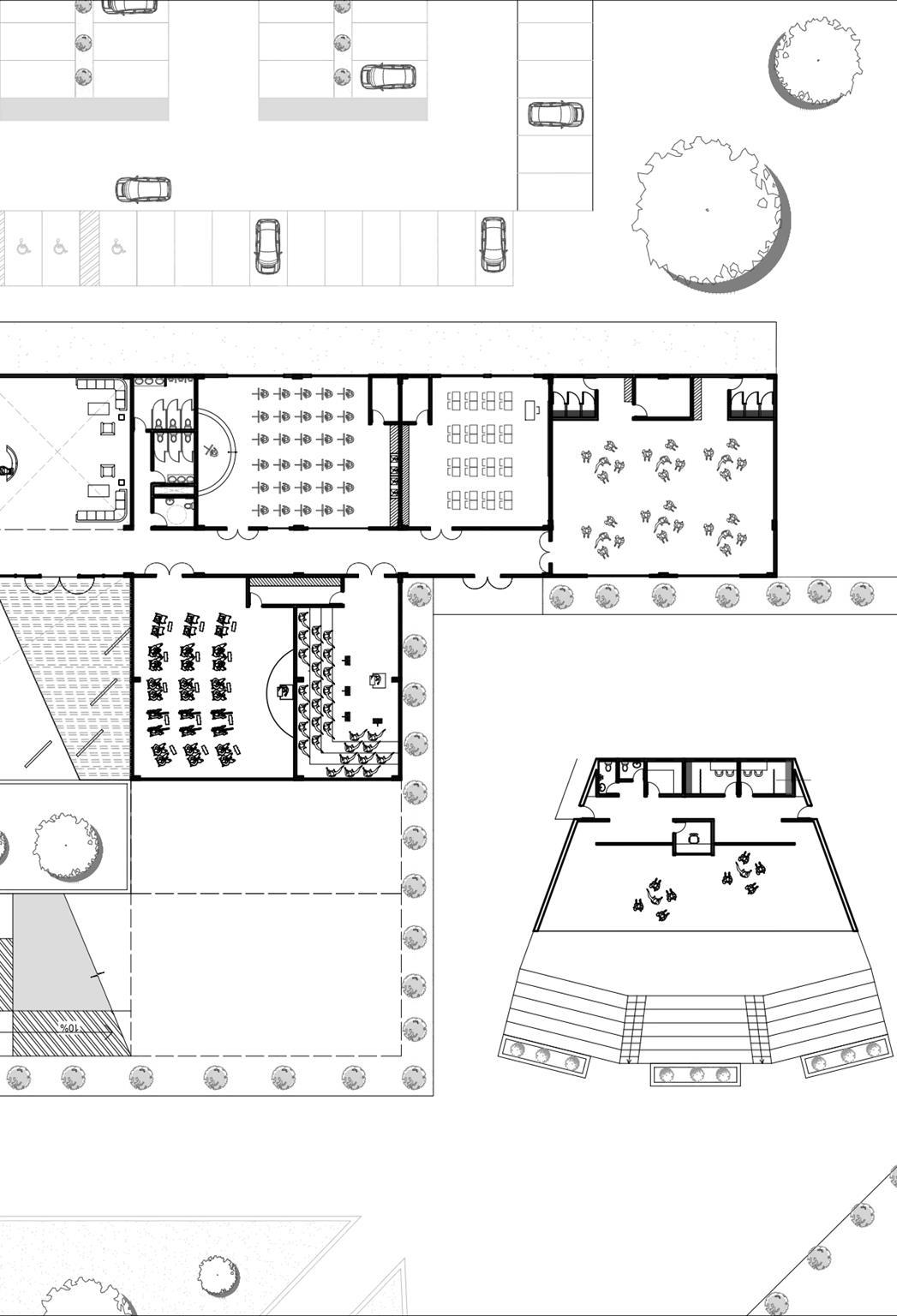

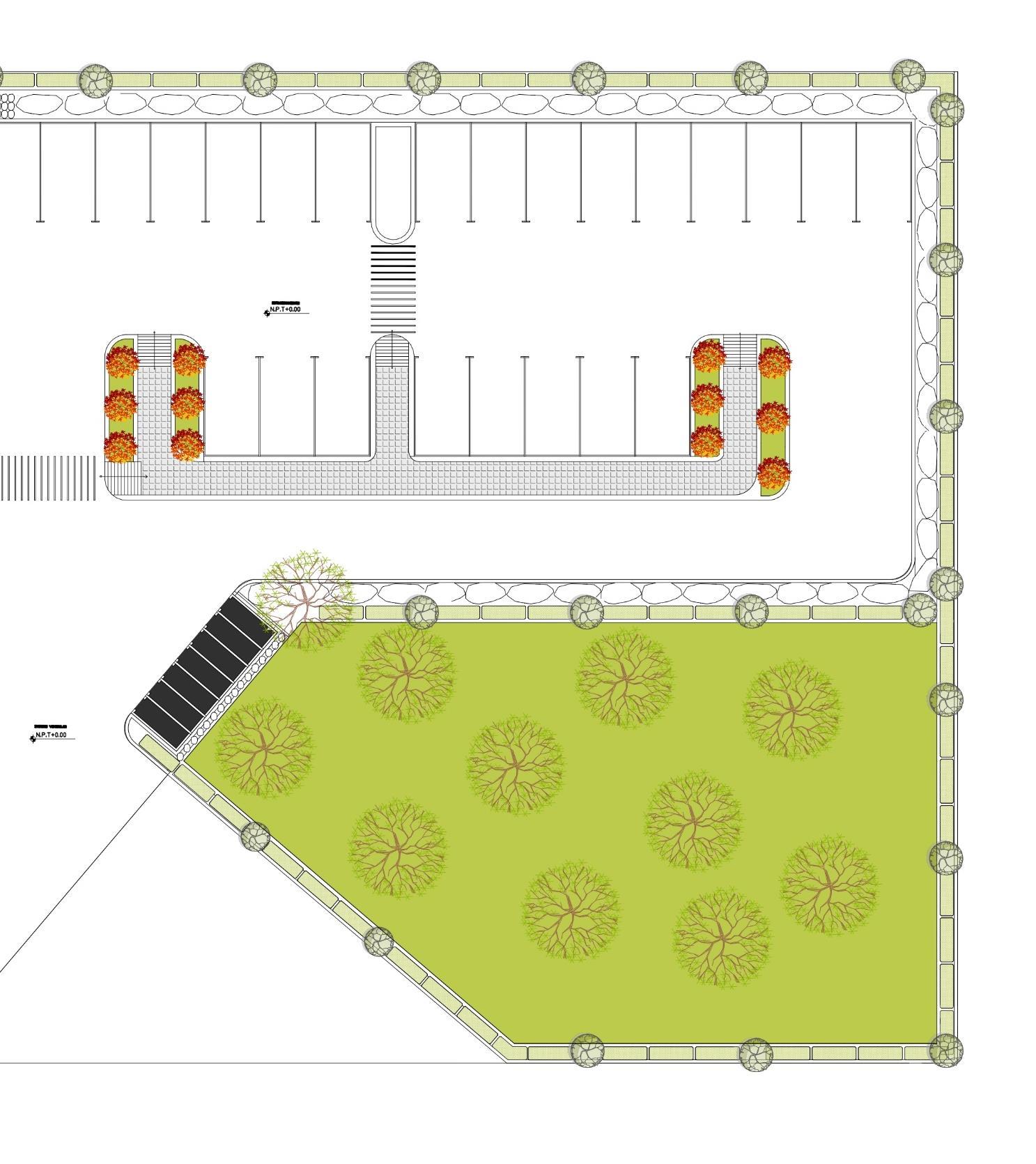

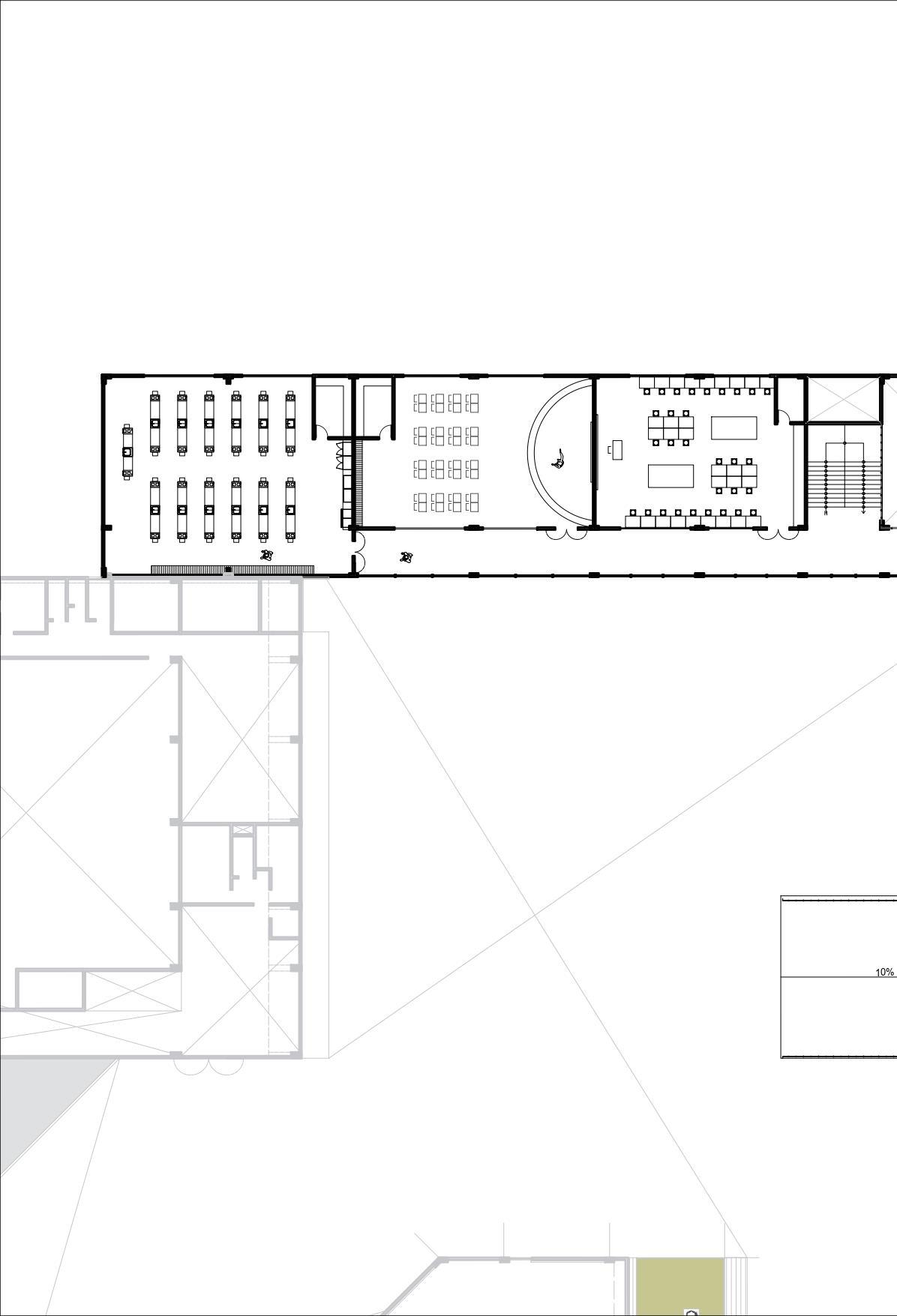

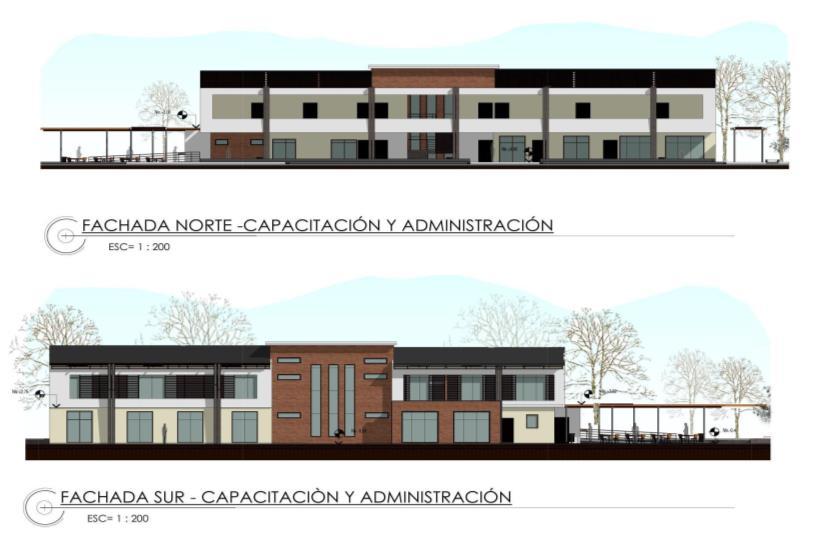

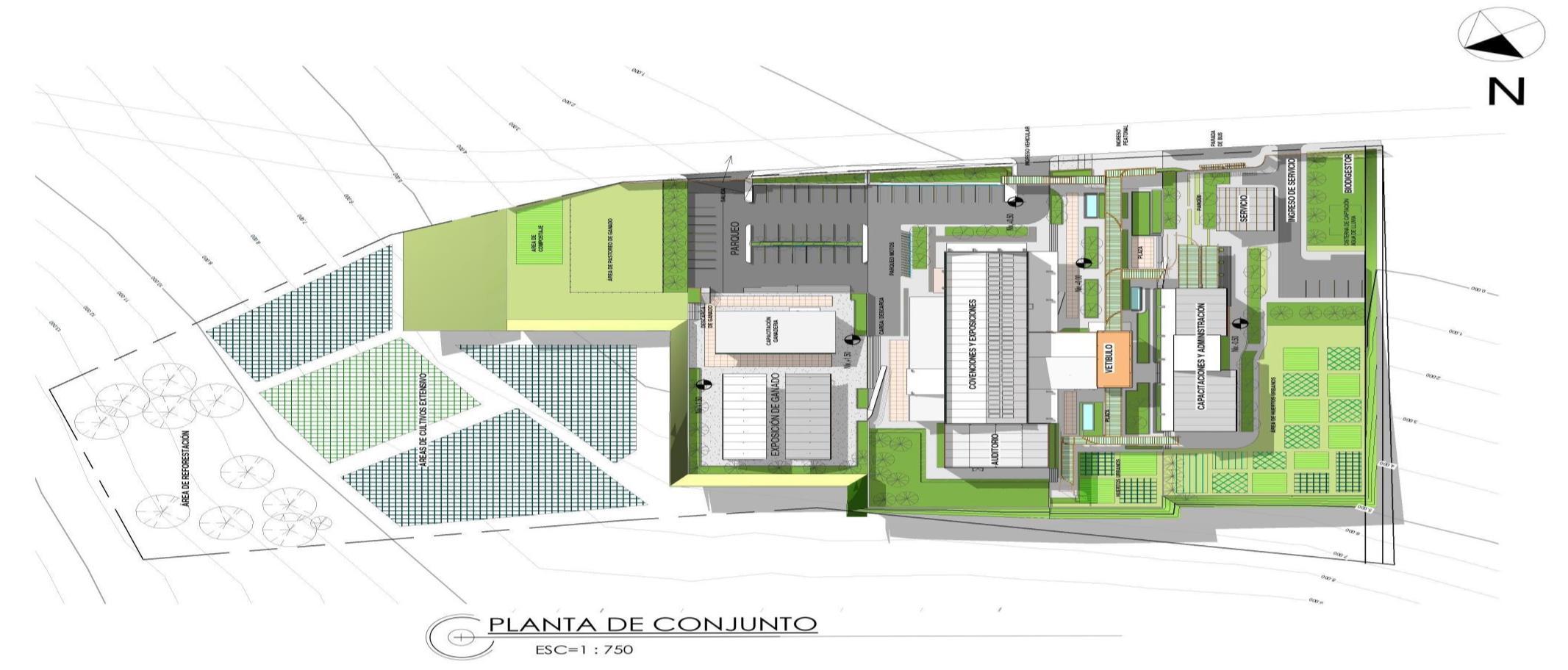

3.2.4. PLANIMETRÍA

3.2.5. RENDERS

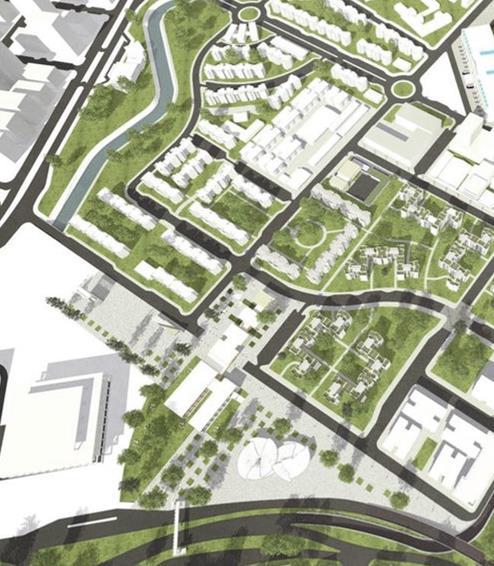

4. MÁSTER PLAN

5. LISTADO DE PROPUESTAS

5.1. CENTRO CULTURAL DE INTERACCIÓN EN SITIO ARQUEOLÓGICO SIETE TECHOS

5.1.1. PROBLEMÁTICA

5.1.2. OBJETIVOS

5.1.3. FODA

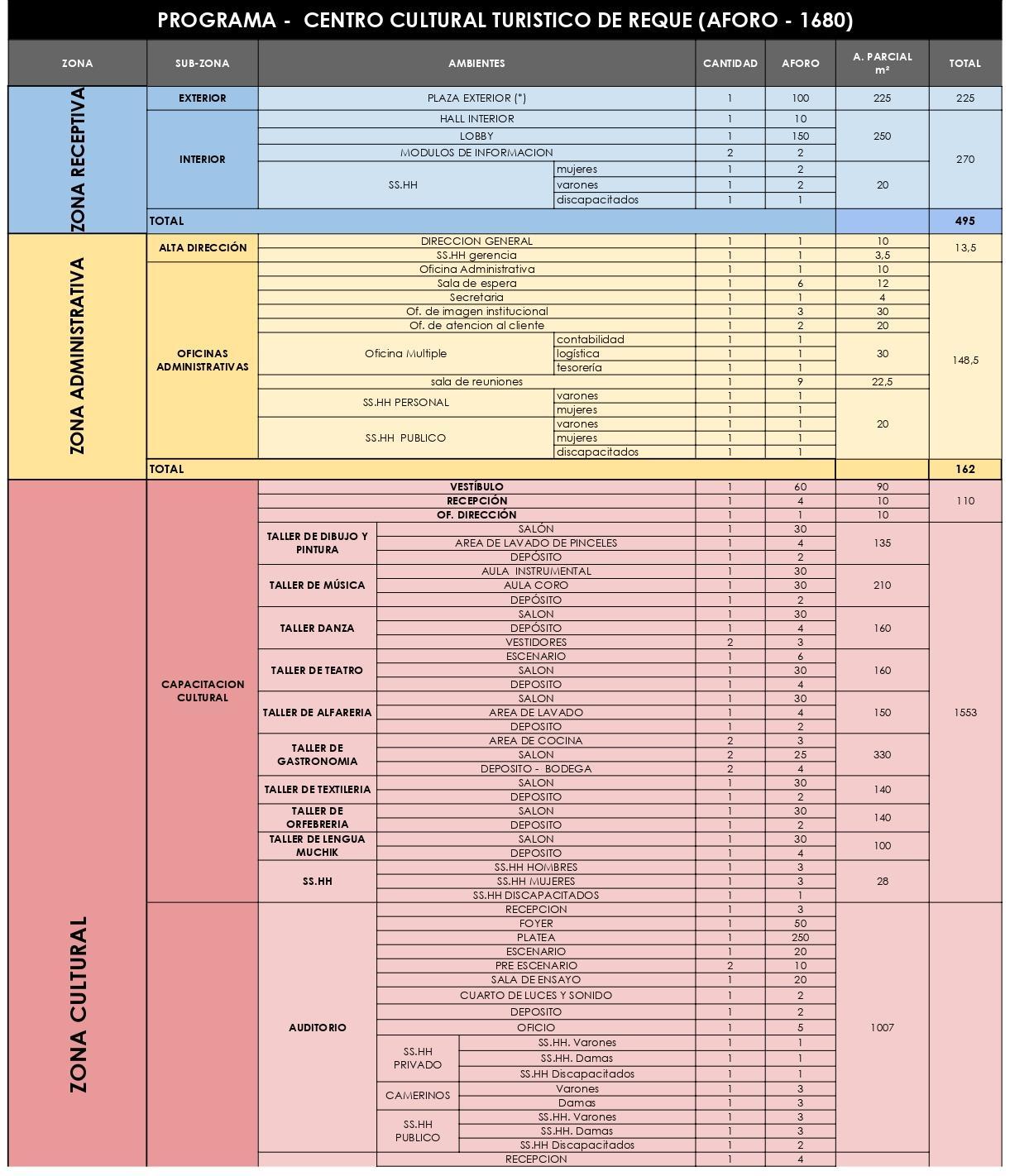

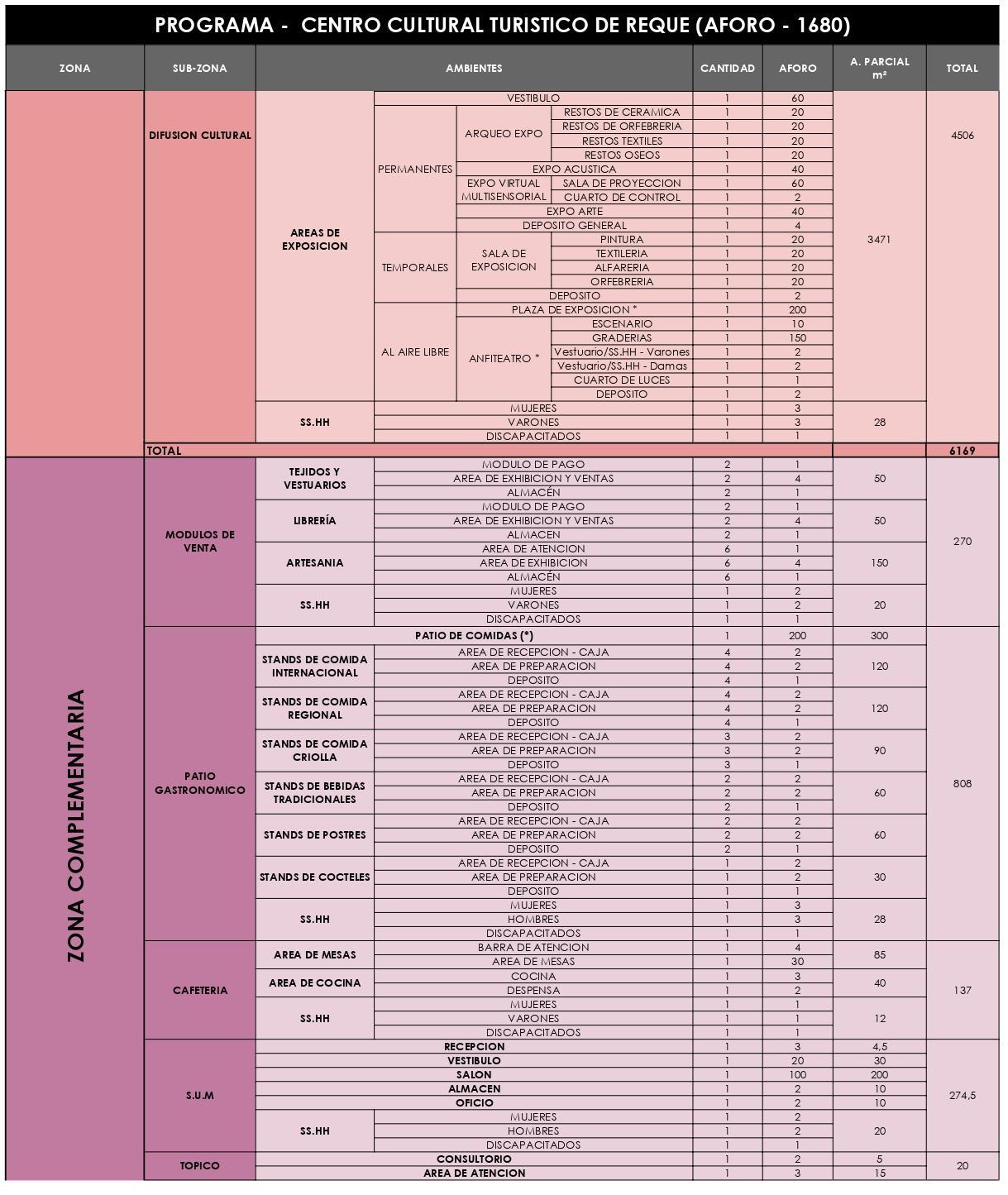

5.1.4. PROGRAMA

5.1.5. ESTRATEGIAS PROYECTUALES

5.1.6. PLOT PLAN

5.1.7. PLANIMETRÍA

5.1.8. RENDERS

5.2. CENTRO DE DIFUSIÓN DE INFORMACIÓN AGRÍCOLA

5.2.1. PROBLEMÁTICA

5.2.2. OBJETIVOS

5.2.3. FODA

5.2.4. PROGRAMA

5.2.5. ESTRATEGIAS PROYECTUALES

5.2.6. PLOT PLAN

5.2.7. PLANIMETRÍA

5.2.8. RENDERS

6. CONCLUSIONES

7. BIBLIOGRAFÍA

INTRODUCCIÓN

El área Pre-Urbana de Reque suele estar desprovistos de oportunidades y condiciones que brinden bienestar a sus pobladores, debido a que, en algunos sectores, no cuentan con servicios básicos, ya sea por una deficiente o inexistente conexión con el centro de la ciudad, o por una mala planificación urbana.

En el siguiente trabajo hemos realizado dos propuestas de intervención después de un estudio siguiendo una metodología para el diagnóstico de necesidades de las áreas Pre Urbanas de Reque, identificando así que el área Pre Urbana de Siete Techos no cuenta con peligros o zona vulnerable según el Mapa de Riesgos.

Así que la investigación busca el desarrollo de dos propuestas que responda a las necesidades, limitaciones de los pobladores y repotencie el lugar con recursos naturales y culturales con soluciones provechosas en su integración al área Urbana, además de crear relaciones de comercio, turismo y relaciones con el centro urbano que permita a la población objetivo desarrollarse.

MARCO CONCEPTUAL

MARCO CONCEPTUAL

CONCEPTOS CULTURALES

1. CENTRO CULTURAL:

Es un espacio destinado a promover la cultura del lugar a toda la comunidad, por lo que debe poseer espacios adecuados para las actividades que se promueven, los servicios de biblioteca, talleres en los que se puedan desarrollar actividades como pintura, obras de teatro, manualidades, etc., cursos de música, computación, cocina y otros. Para todo público desde niños en edad escolar (5-13) años, juventud, y gente adulta que desee explotar sus habilidades y tener más conocimientos culturales.

2. GALERIAS DE EXPOSICIÓN:

Es un espacio en el que se exhibe y promociona el arte, especialmente el arte visual, como la pintura, la escultura, entre otros. En algunos casos estos centros también se dedican a la venta, esto en espacios más reducidos. El diseño de estos espacios debe ser la más idónea para el tipo de exhibiciones que en él se harán, ya que se debe de evitar que elementos como la luz, viento, temperatura, entre otros, dañen las obras; así mismo el resguardo de estos elementos debe de ser el adecuado ya que las obras deben ser tratadas y empacadas de la manera correcta, para su resguardo, también para el montaje de las piezas, por lo que se debe contar con espacios en el que se puedan tratar con el más adecuado procedimiento.

3. CENTRO CULTURAL:

La cultura es resultado del tejido social de un grupo de personas, quienes se caracterizan y distinguen por su vestimenta, idioma, tradiciones, costumbres, rituales, normas de comportamiento, cosmovisión, entre otras.

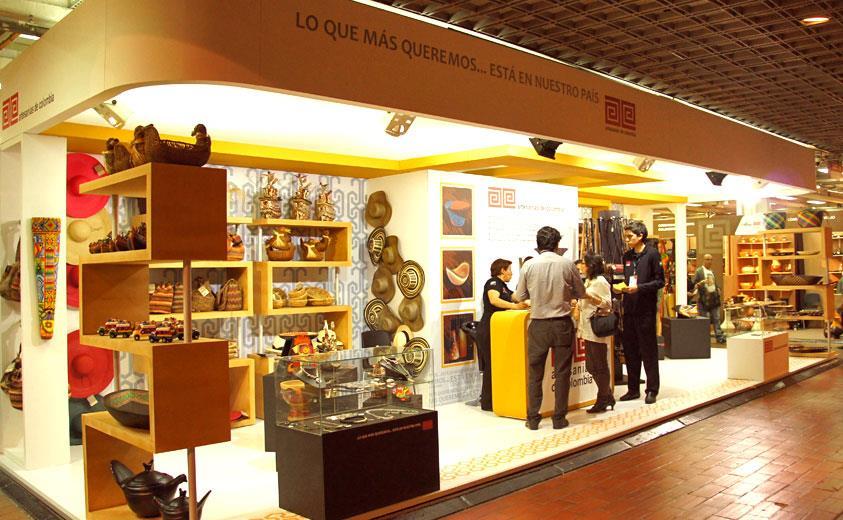

FIGURA 1. Stand de artesanías.

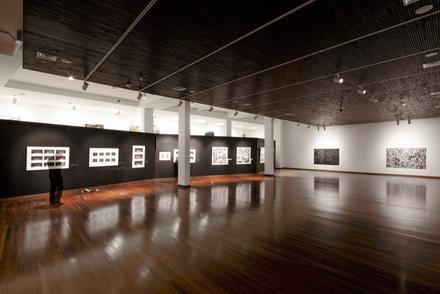

FIGURA 2. Salas de exposición.

FIGURA 3. Actividades de escultura en talleres

FIGURA 4. Salas de exposición.

FIGURA 5. Actividades de escultura en talleres

CONCEPTOS AGROPECUARIAS

4. AGROPECUARIO:

El término agropecuario se usa para designar o describir a un tipo de actividad económica basada en la producción principalmente de alimentos a partir del cultivo y de la ganadería.

5. ACTIVIDADES AGROPECUARIAS:

Son actividades básicas que el ser humano tiene para poder sobrevivir ya que tienen como objetivo el generar alimento, ya sean cultivos de cereales, vegetales, frutas o la producción de carne y los derivados de los animales.

Las actividades agropecuarias son:

- AGRICULTURA:

Agricultura hace referencia a la labranza de la tierra, que incluye todos los trabajos relacionados al tratamiento del suelo y a la plantación. Las actividades agrícolas suelen estar destinadas a la producción de alimentos y a la obtención de verduras, frutas, hortalizas y cereales.

- GANADERÍA:

Actividad económica primaria, dedicada de la cría y domesticación de animales para el consumo humano. EL término también puede referirse a:

• Se denomina ganadería al conjunto de instalaciones de una explotación ganadera.

• Conjunto de reses de unpropietario o instalación.

6. CENTRO DE CAPACITACIÓN:

Es el lugar físico, en donde se realizarán las actividades que tengan que ver con la capacitación, el centro de capacitación debe contar con todos los implementos necesarios de mobiliario, equipo, documentación y herramientas necesaria que son útiles, para la enseñanza y la capacitación de un tema determinado.

7. ARQUITECTURA BIOCLIMÁTICA:

Por definición la arquitectura bioclimática consiste en el diseño de edificios o viviendas teniendo presente las condiciones climáticas, aprovechando los recursos libres (sol, flora, lluvia, vientos) para reducir los impactos ambientales, procurando reducir los consumos de energía. La construcción bioclimática está íntimamente ligada a la construcción ecológica, que se refiere a las estructuras o bien procesos de construcción que son responsables con el medio ambiente y utilizan recursos de forma eficaz a lo largo de todo el tiempo de vida de una construcción.

FIGURA 6. Actividades de agrcultura Fotografía por: chapinespadelante.com

FIGURA 7. Actividades de ganadera. Fotografía por:Prensa Libre, Walfredo Abando

FIGURA 8. Actividades de exposición ganadera Fotografía por: Gobierno de Colima

MARCO REFERENCIAL

MARCO REFERENCIAL

REFERENTE 1

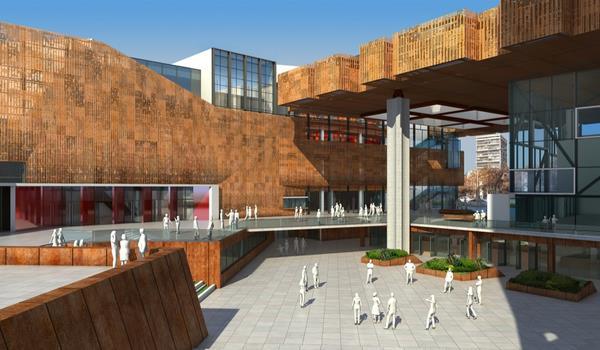

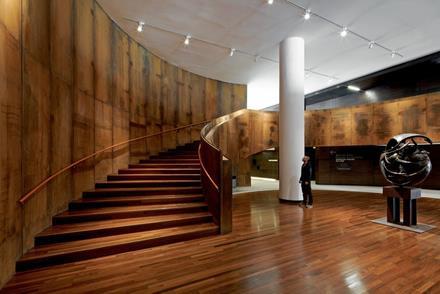

CENTRO CULTURAL GABRIELA MISTRAL

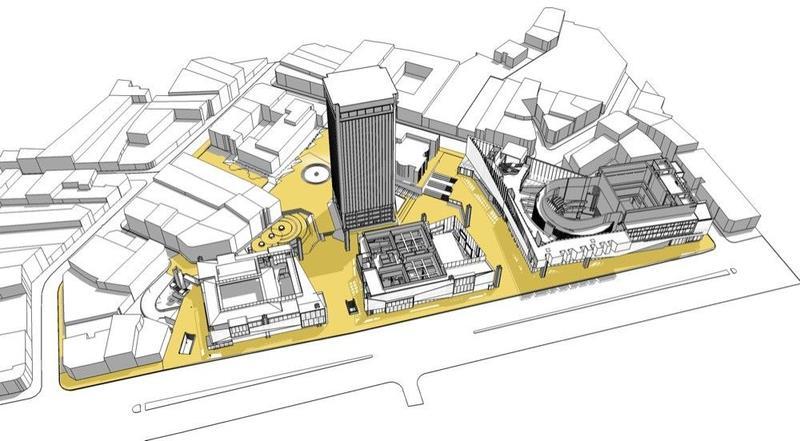

• El centro cultural Gabriela Mistral, ubicado en Santiago de Chile, se diseño como una gran cubierta de dimensiones monumentales, para luego instalar debajo las funciones que el programa iba definiendo durante su construcción

1 2 3

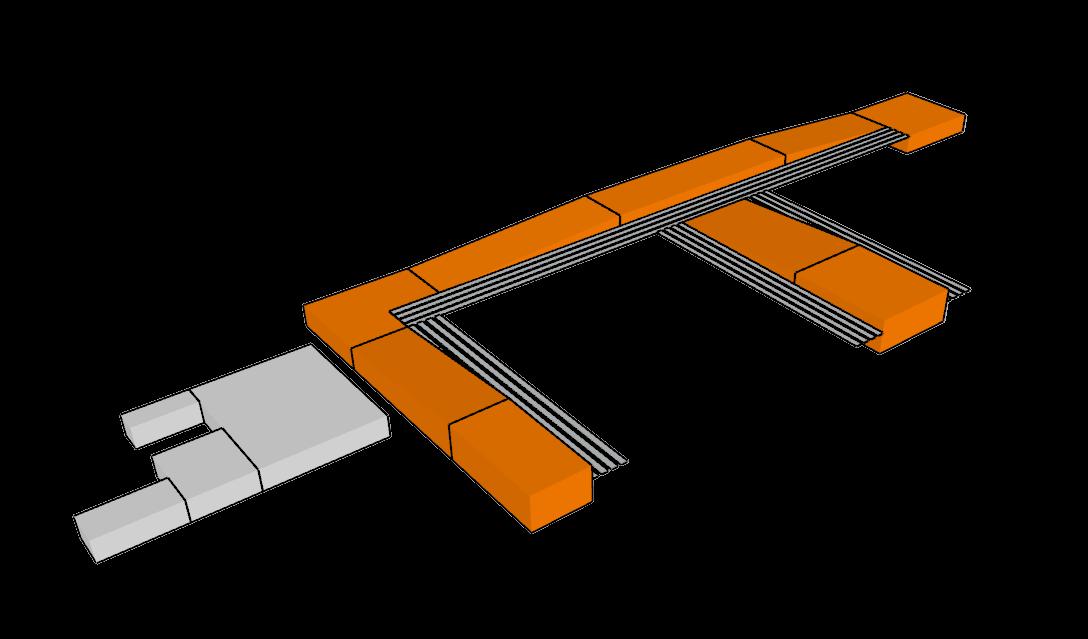

El edificio se basa en 3 volúmenes separados por PLAZAS, estas representan las 3 principales áreas del programa, estas son:

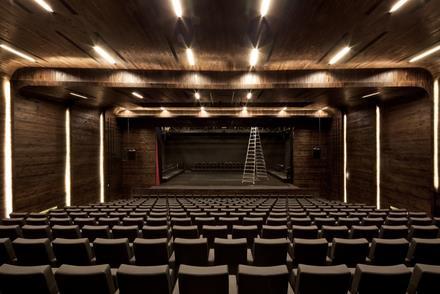

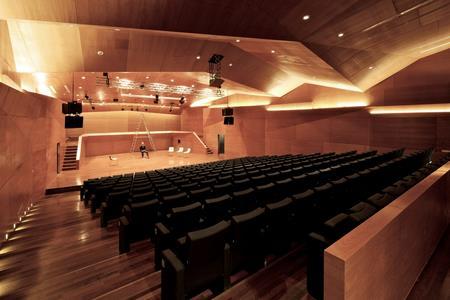

1.Gran sala de audiencias

2. Salas de formación de las artes Escénicas y la música (salas de ensayo, museos y sala de exposición)

3. Centro de documentación de las artes escénicas y la música (biblioteca)

CONCEPTO

• La estrategia de proyecto se centro en la relación del edificio con el entorno a partir del diseño urbano y el espacio público.

• ESTILO: Contemporáneo

• CONSTRUCCION: 2010

• MATERIALIDAD: acero, hormigón armado, cristal y madera.

• CERRAMIENTO: muros cortina de cristal y grandes ventanas.

• CUBIERTA: Sandwich deck + acero corten

• ESTADO DE CONSERVACION: Muy bueno

CULTURAL URBANO ARQUITECTONICO

• El centro cultural ayuda al desarrollo artístico en relación al aspecto social, cultural y patrimonial de la ciudad.

• Desde del punto de vista urbano provee de nuevos espacios públicos de calidad, cubiertos y equipados, para potenciar el atractivo del lugar.

• Edificio destinado a las artes y cultura que utiliza la ciudad para la realización de actividades culturales, para mantener la identidad de la población.

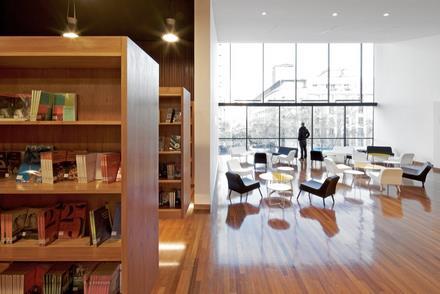

BIBLIOTECA

SALA

SALA RECEPTIVA

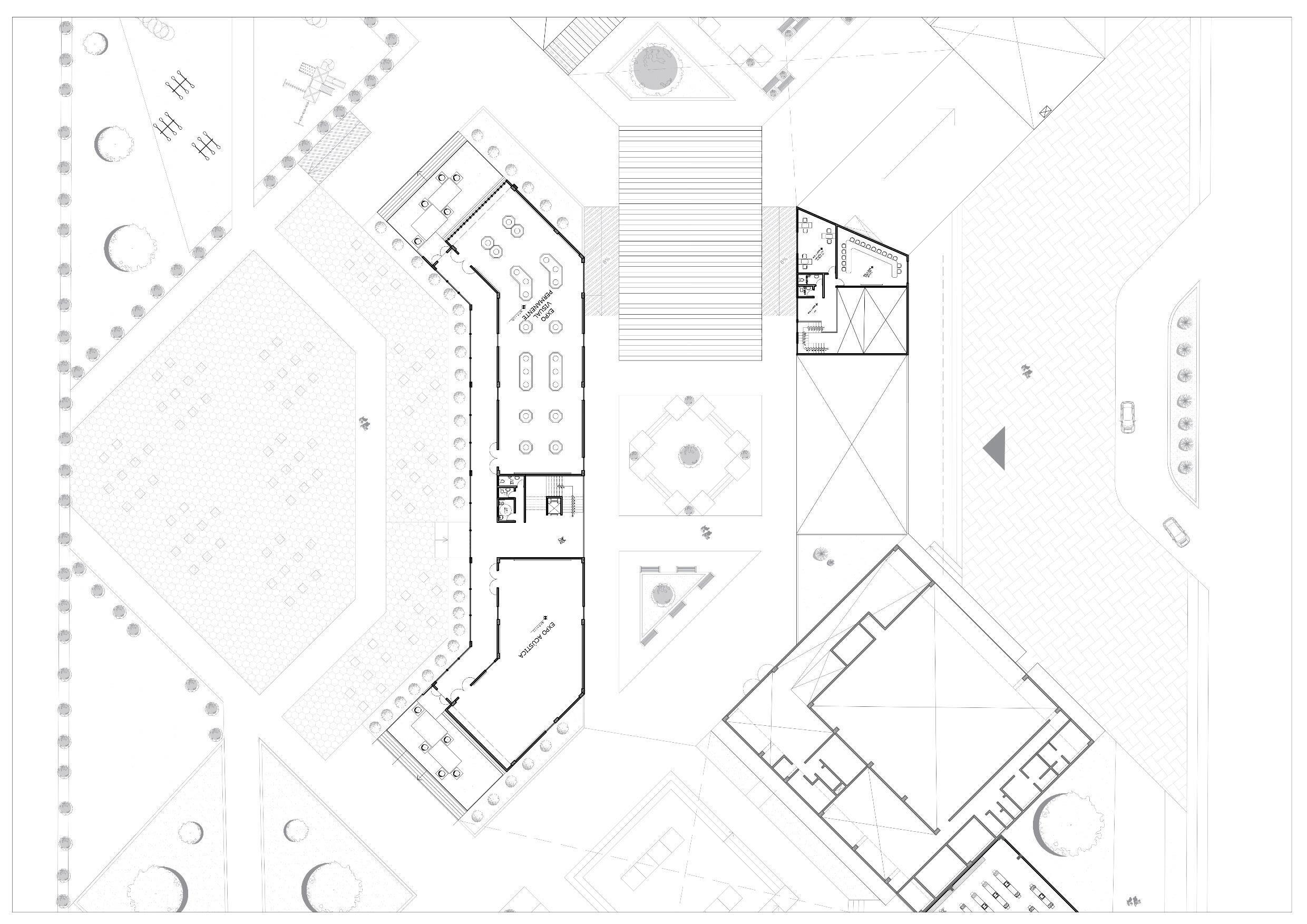

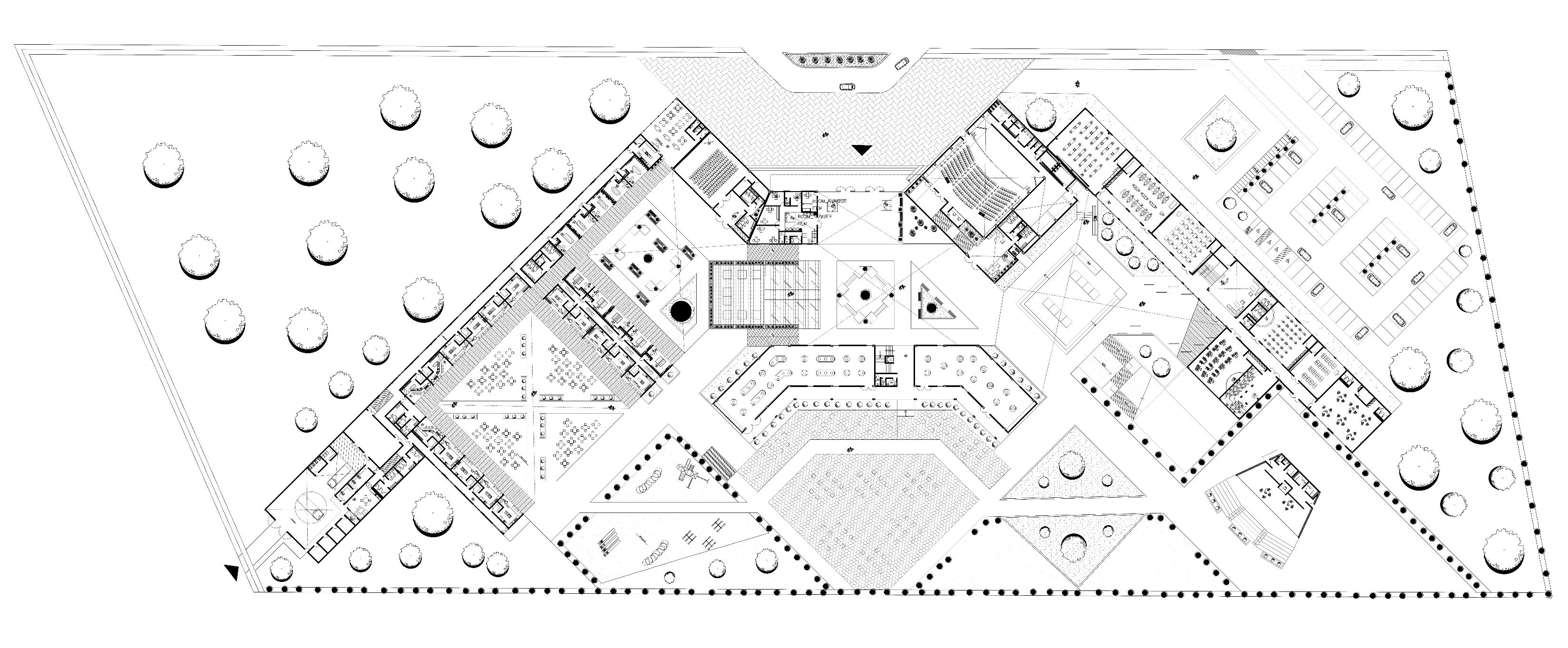

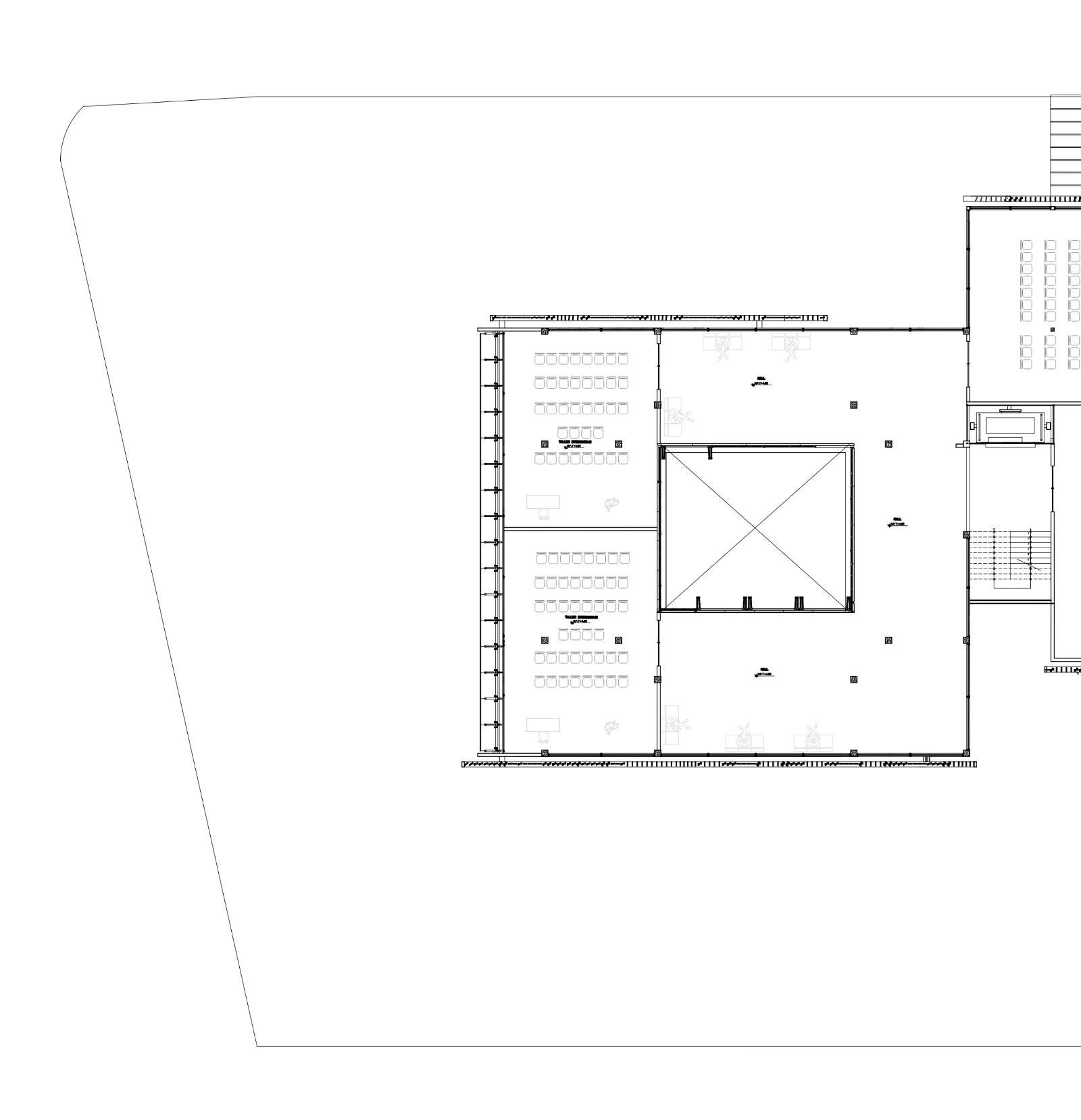

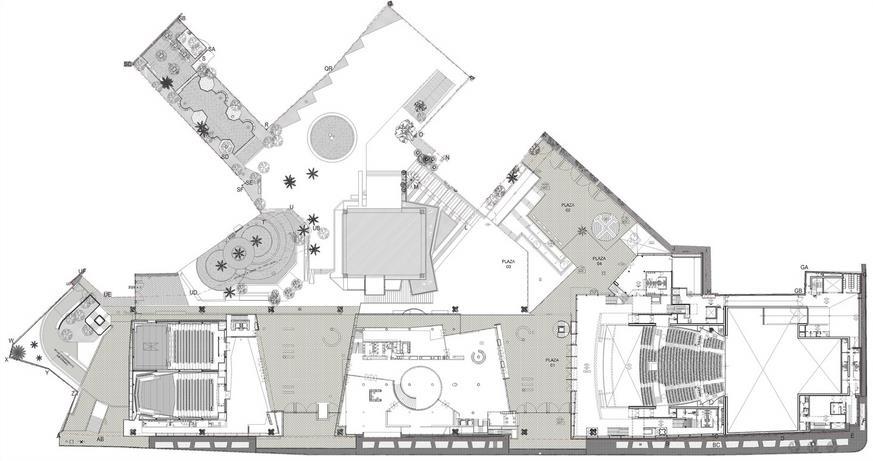

Planta principal

V1

V3 V2

CENTRO AGROPECUARIO DE CAPACITACIONES, EXPOSICIONES Y

MUNICIPIO DE EL PROGRESO, JUTIAPA - GUATEMALA

ANÁLISIS FÍSICO

LOCALIZACIÓN

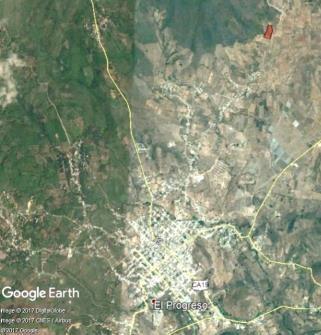

Cabecera municipal, ELProgreso Jutiapa FUENTE: GOOGLE Earth/2017

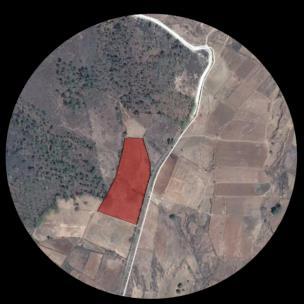

Localización de terreno. FUENTE: GOGLE Earth 2017

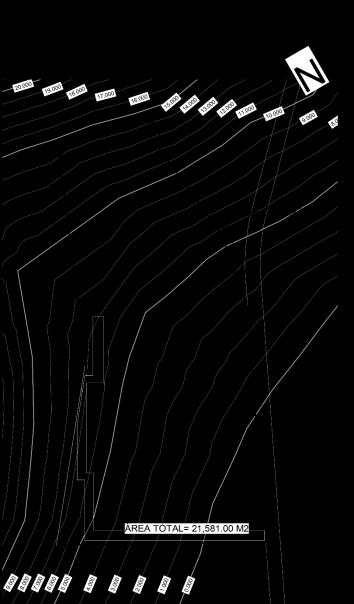

ÀREA:21,581.00 METROS CUADRADOS

UBICACIÓN:

El terreno se encuentra ubicado en la aldea Las Flores, a las afueras de la cabecera municipal terreno actualmente, no tiene ningún uso propiedad comunal.

ACCESOS:

El acceso principal del terreno es por la calle principal de la aldea las Flores y conduce Aldea Laguna de Retana. El terreno está a orillas de la calle.

No cuenta con otro acceso, la calle pavimentada.

COLINDANCIAS:

Norte: Cerro las flores

Sur:Terreno comunal

Este: Calle principal de la Aldea, Terrenos Privados

Oeste: Cerro Las Flores y terreno comunal.

ÁREA DEL TERRENO:

Metros cuadrados: 32,010.00 aprox. Manzanas: manzanas

TOPOGRAFÍA:

EL terreno cuenta con pendientes ente 0-15%, lo que se considera relativamente plano en su parte más baja.

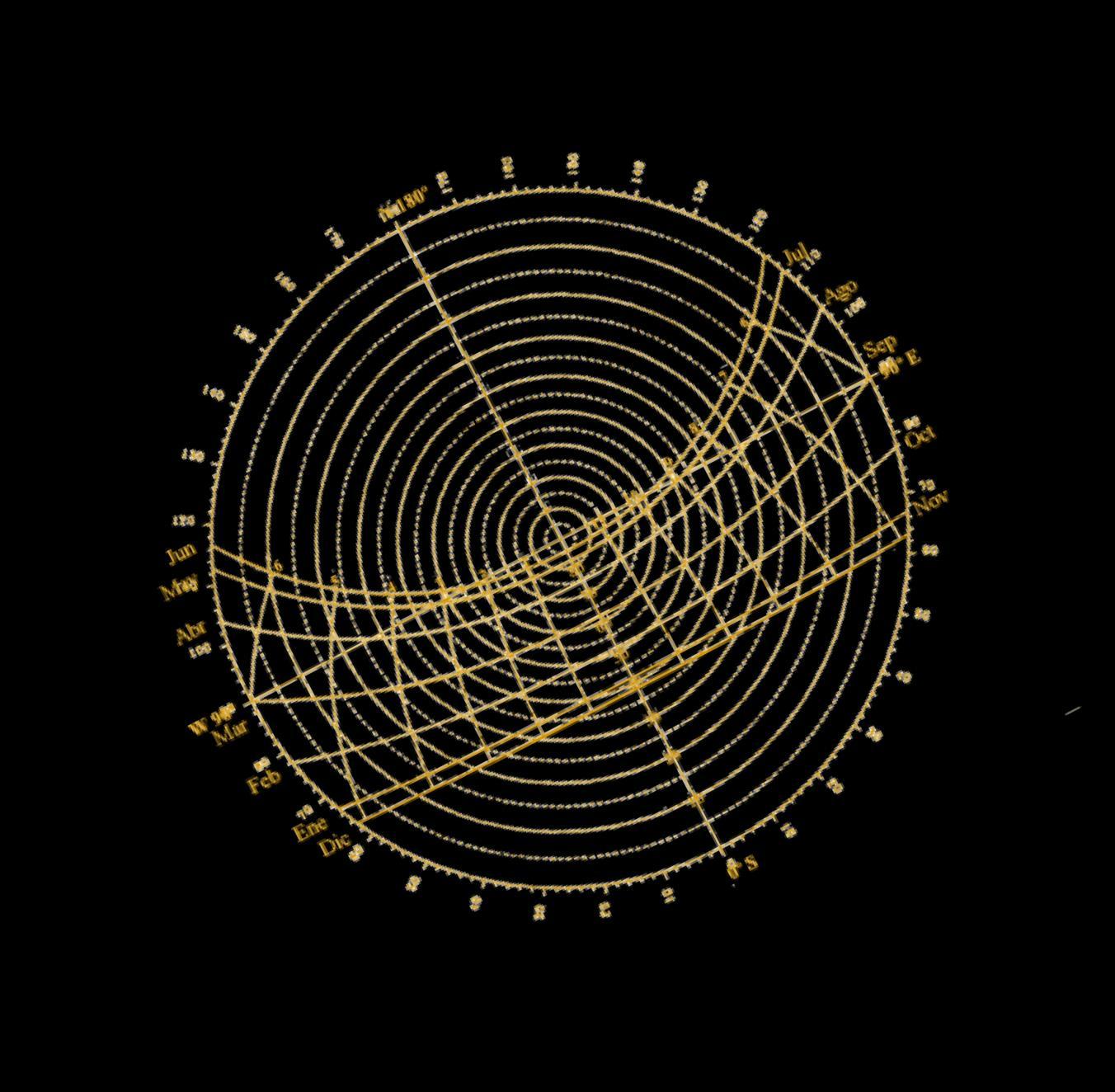

SOLEAMIENTO:

Del este a oeste, inclinación al sur, de acuerdo a la época del año. Protección en fachadas criticas orientadas al sur.

VIENTOS

Los vientos predominantes en el área de terreno provienen del noreste, pero son modificados por el microclima causado por el Cerro La Flores al noroeste.

VEGETACIÓN:

El terreno no cuenta con vegetación.

INFRAESTRUCTURA:

Actualmente el terreno no cuenta con infraestructura básica, de agua potable, drenajes o electricidad.

FOCOS DE CONTAMINACIÓN.

El terreno no tiene focos de contaminación, pero es propenso a tenerlos, pues el área de circulación

INFRAESTRUCTURA:

Actualmente el terreno no cuenta con infraestructura básica, de agua potable, drenajes o electricidad.

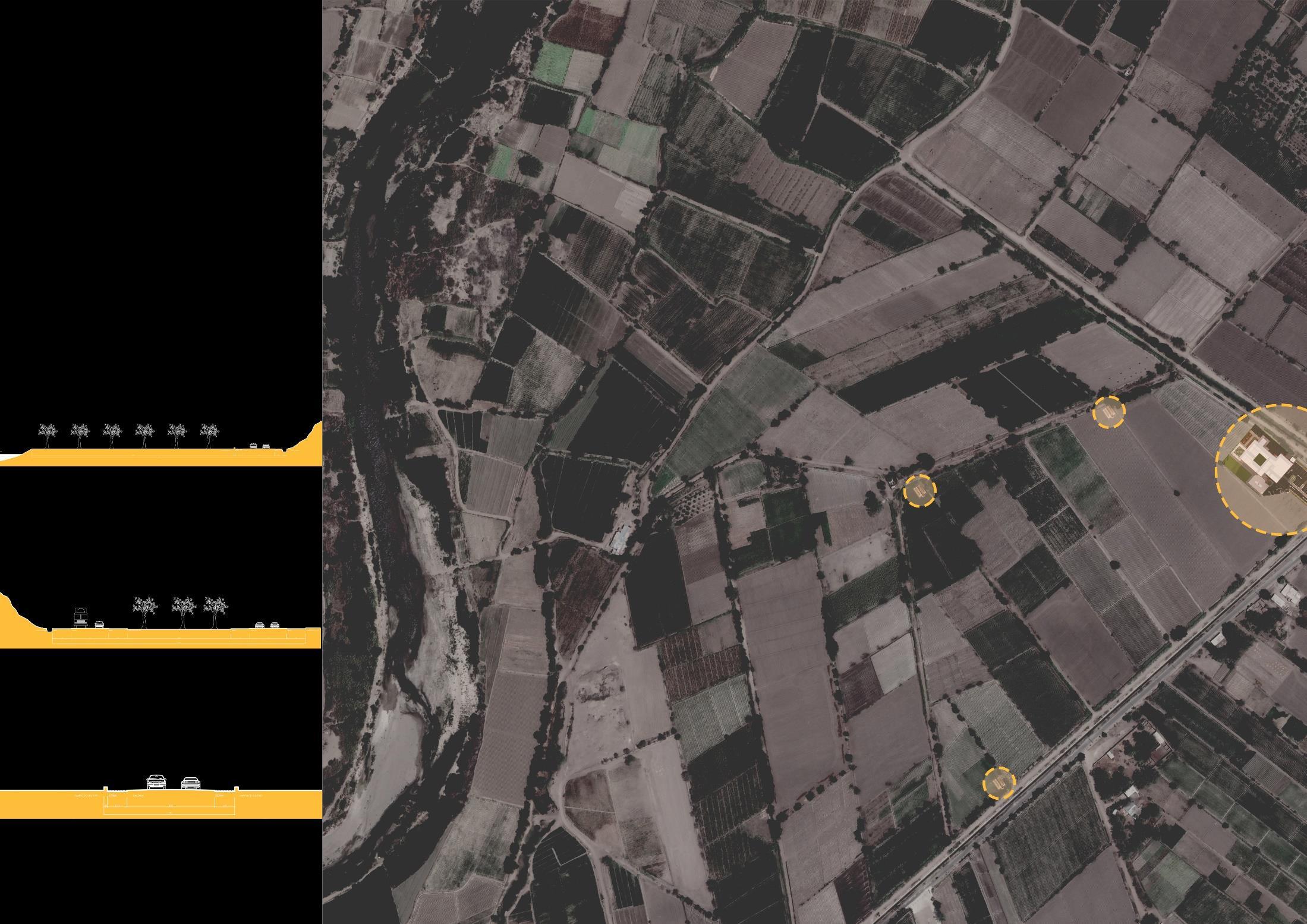

vehicular principal transita vehículos hacia lugares de cultivos que tienden a dejar desechos de cultivo

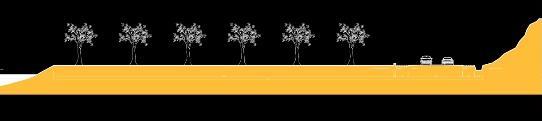

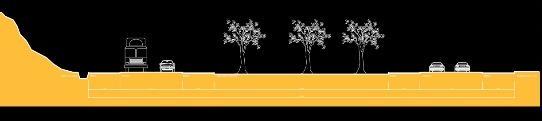

FIGURA 6. GABARITO EXISTENTE ACTUALUENTE:ELABORACIÓN PROPIA

ESTRATEGIAS PROYECTUALES

❑ FUNCIONALES

Aplicar criterios básicos, en los elementos de interconexión por medio de rampas no mayores al 8% de pendiente con descanso a cada 10 metros.

Organizar la utilización del suelo de forma racional zonificando el conjunto según actividades a desarrollar.

Adaptar el anteproyecto, por medio de espacios de interconexión amplios (plazas, plazoletas, y pasillo) que reciban y sirvan a todos los usuarios

Aplicar conceptos antropológicos en los espacios interiores y exteriores para el dimensionamiento y aprovechamiento del espacio

❑ AMBIENTALES

Utilizar formas poco masivas, utilizando materiales como block de espesor medio, contribuyendo a dar protección de los rayos del sol.

Usar formas alargadas y rectangulares, para logran una adecuada ventilación en los ambientes interiores y exteriores.

Adecuar la forma de los edificios, para que se contextualicen con la morfología del lugar y el paisaje predominante.

Aplicar arquitectura contemporánea, en concepto funcional y formal de los espacios, previendo espacios amplios, modernos, iluminado.

Según la ubicación del proyecto, la orientación adecuada es el lado largo sobre el eje Este-Oeste

Aprovechar las brisas predominantes, para la ubicación de la ventilación en las edificaciones

Proveer a los espacios abiertos y edificaciones, de vegetación que se adapten a climas cálidos

Aprovechar y mantener la circulación del aire dentro de las edificaciones a través de la circulación cruzada

Evitar la exposición solar directa en el sur y en el oeste, por medio de dispositivos de control solar (Aleros, pérgolas, parteluces, etc.)

❑ TECNOLÓGICAS

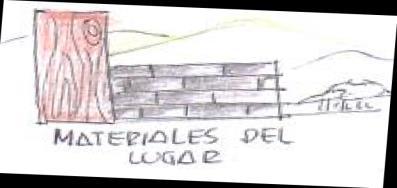

Plantear el uso de materiales del lugar como Block, ladrillo, concreto visto, madera y estructura metálica

Tratar los desechos sanitarios provenientes del uso de las instalaciones por medio de sistemas de tratamientos de agua.

Optimizar y aprovechar el uso del agua pluvial por medio de la captación a través de los techos para almacenarlos y su uso posterior

PROGRAMA DE NECESIDADES

Área Administrativa

▪ Recepción

▪ Secretaria

▪ Administración

▪ Contabilidad

▪ Coordinador Centro Convenciones

▪ Servicios Sanitarios

▪ Garita de control

Área de capacitación

▪ Aulas de capacitación

▪ Servicios sanitarios

▪ Bodega

▪ Salón de Profesores

▪ Coordinador de Ganadería

▪ Coordinador de Agricultura

▪ Coordinador

Área Agrícola

▪ Bodega

▪ Área de Huertos

▪ Área de Cultivos Extensivos Área social

▪ Plaza Principal

▪ Salón de Convenciones/usos Múltiples.

▪ Salón de exposición agropecuaria.

▪ Biblioteca

▪ Cafetería

▪ Servicios sanitarios

▪ Bodega

Área de servicios

▪ Equipo de limpieza

▪ Bodega de basura

▪ Bodega principal

▪ Área de empleados

▪ Área de compostaje

▪ Área de biodigestor

▪ Lockers para personal

▪ Vestidores

▪ Servicio Sanitario

▪ Área de carga y descarga

▪ Cuarto de maquinas

▪ Generador eléctrico

▪ Agua potable

Utilizar tecnologías para la producción y reducción del consumo eléctrico por medio de paneles solares.

Área ganadera

▪ Unidad de ganado

▪ Área de pastoreo

▪ Área de ordeño

▪ Bodega de herramientas

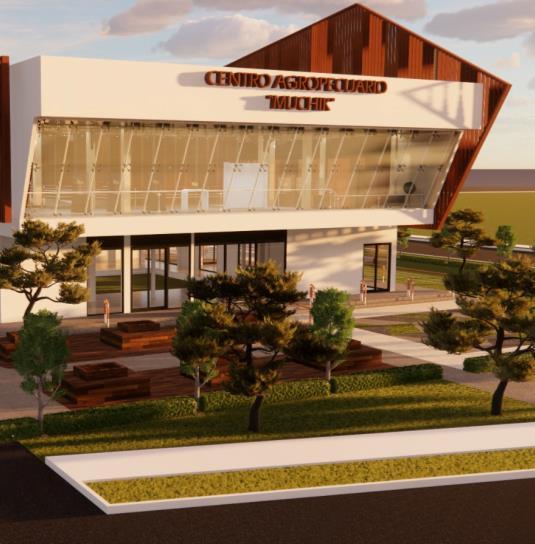

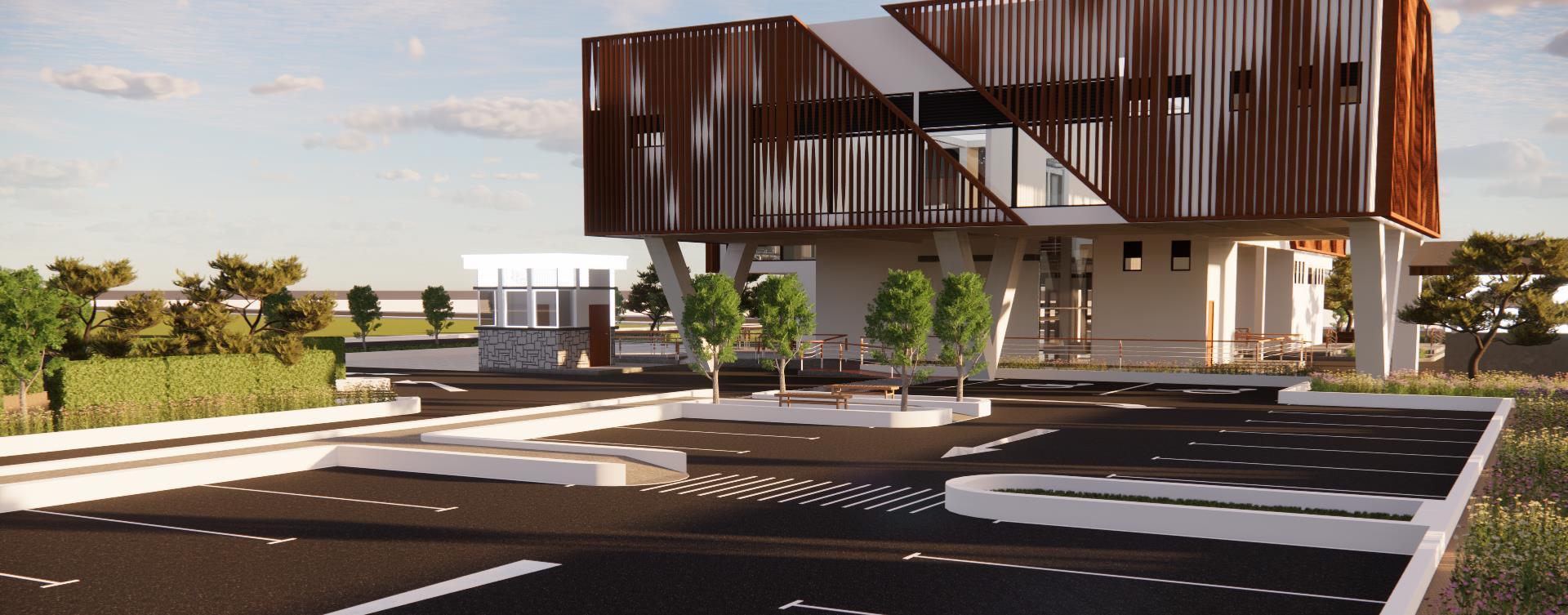

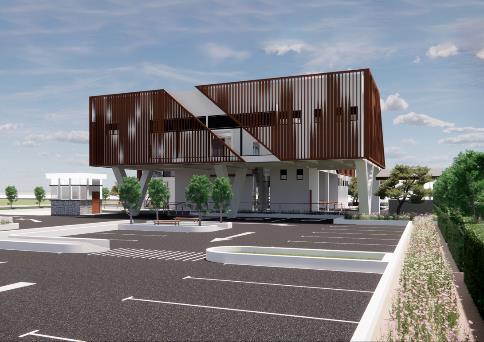

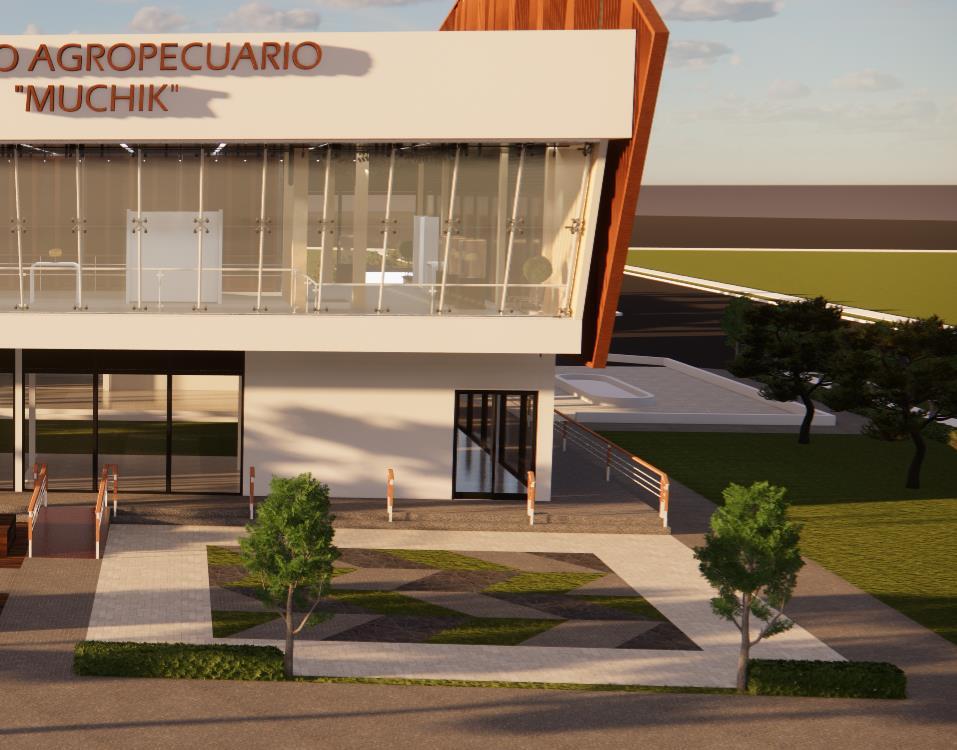

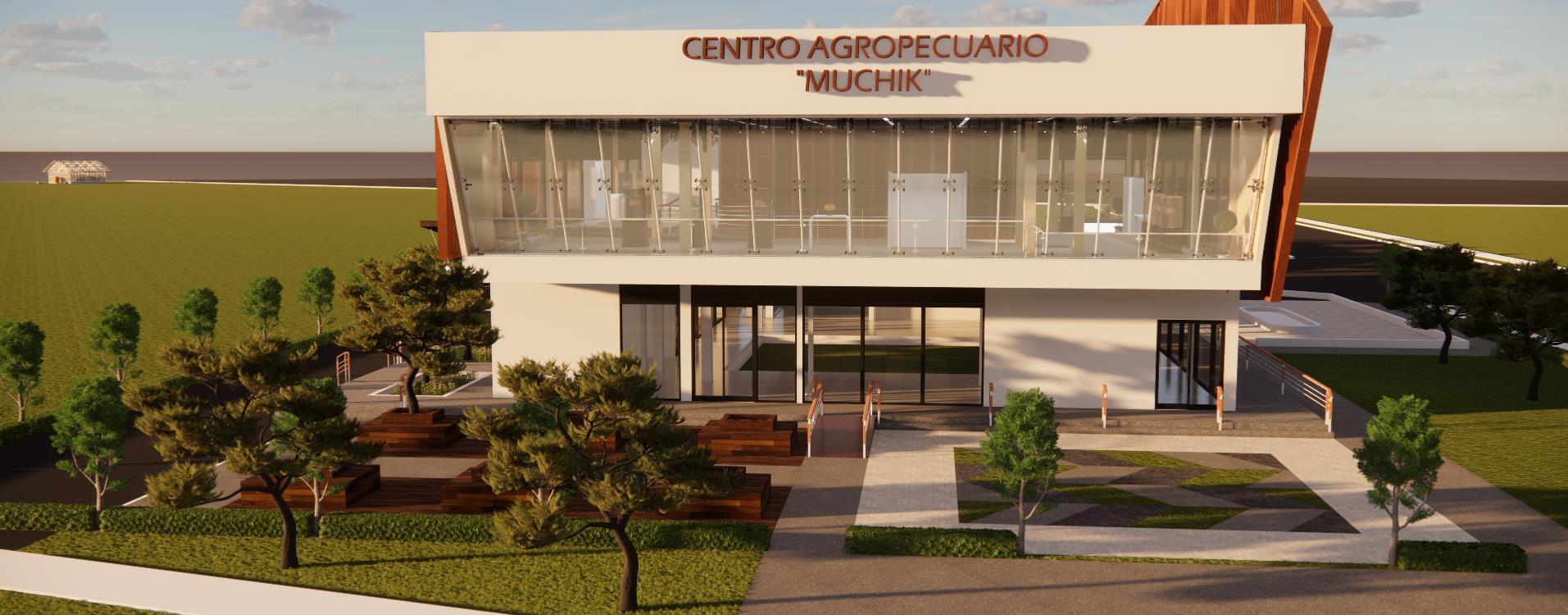

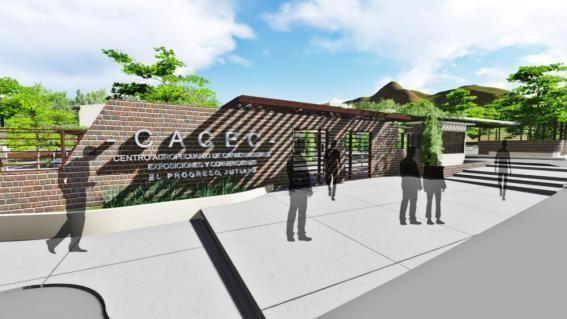

INGRESO PRINCIPAL

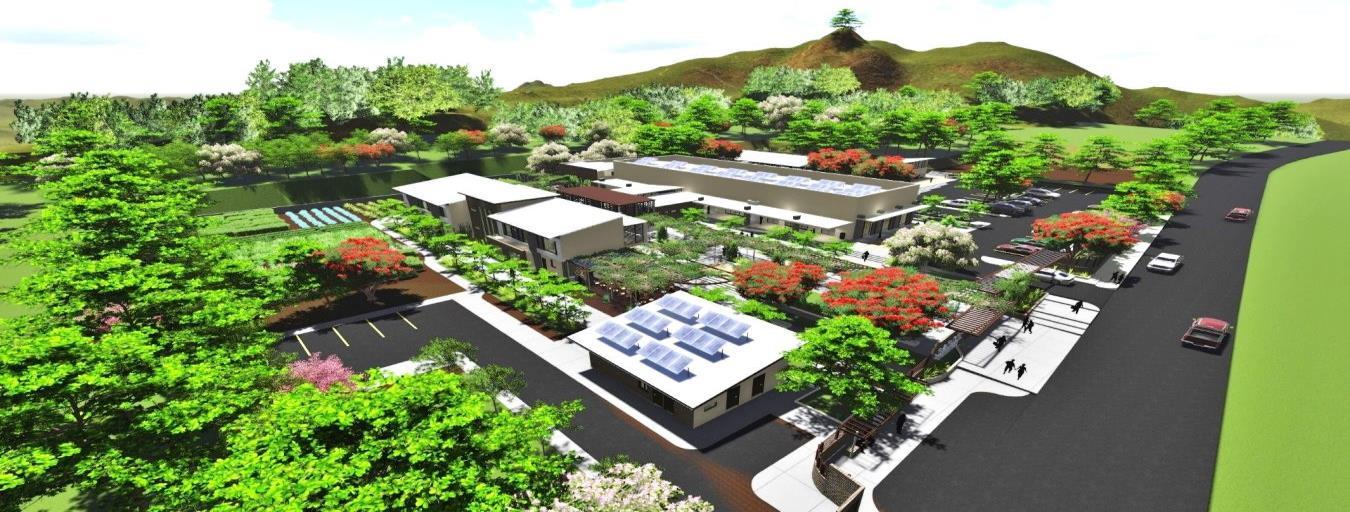

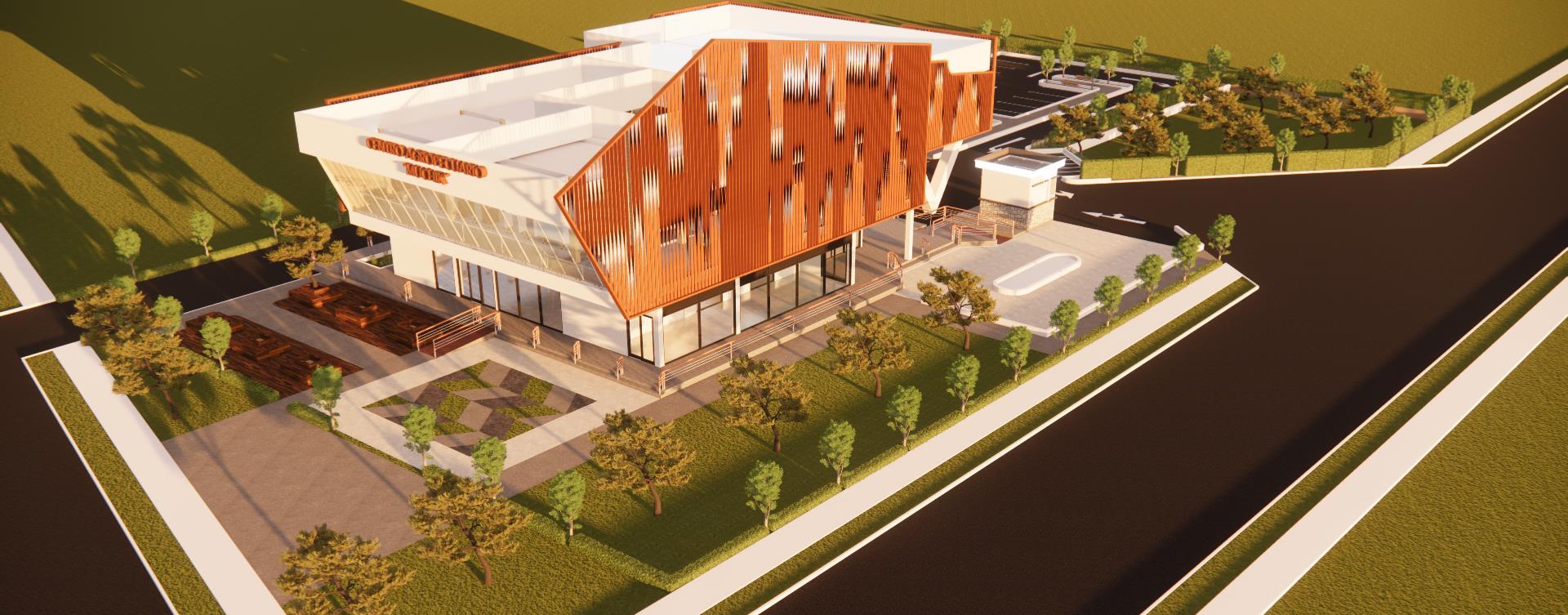

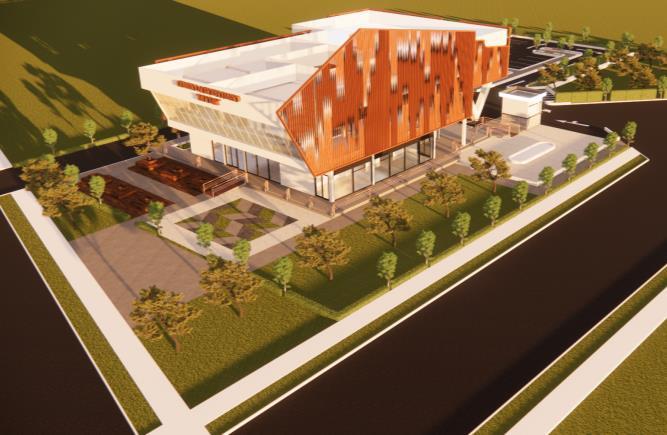

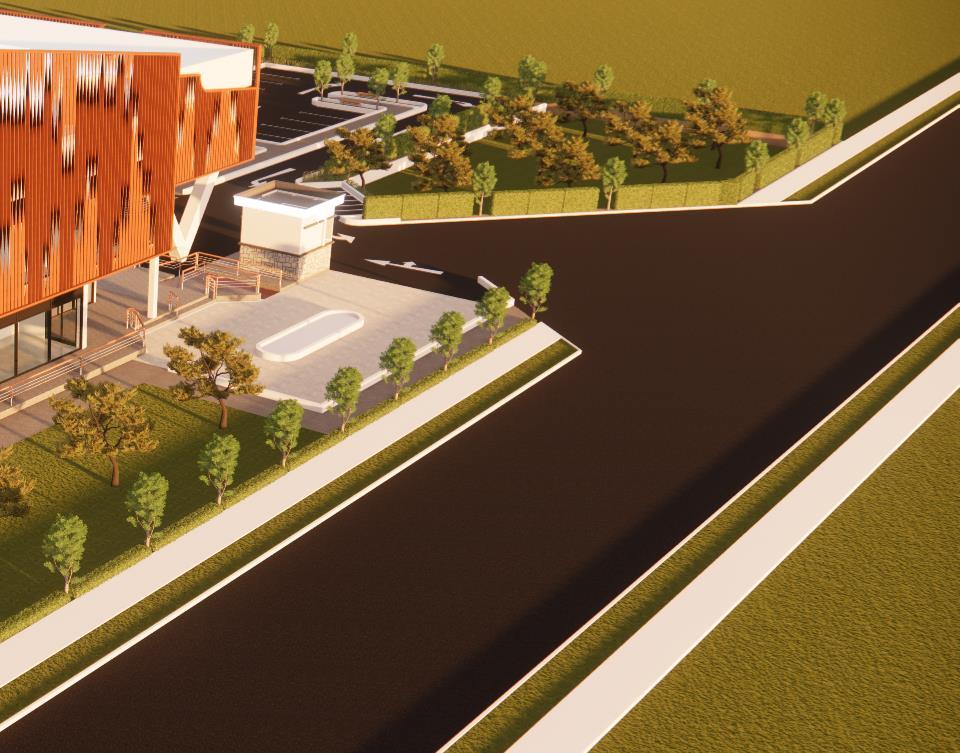

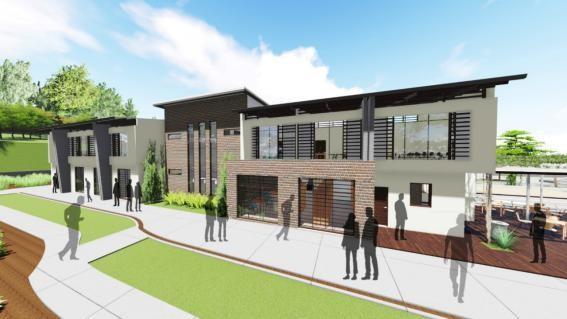

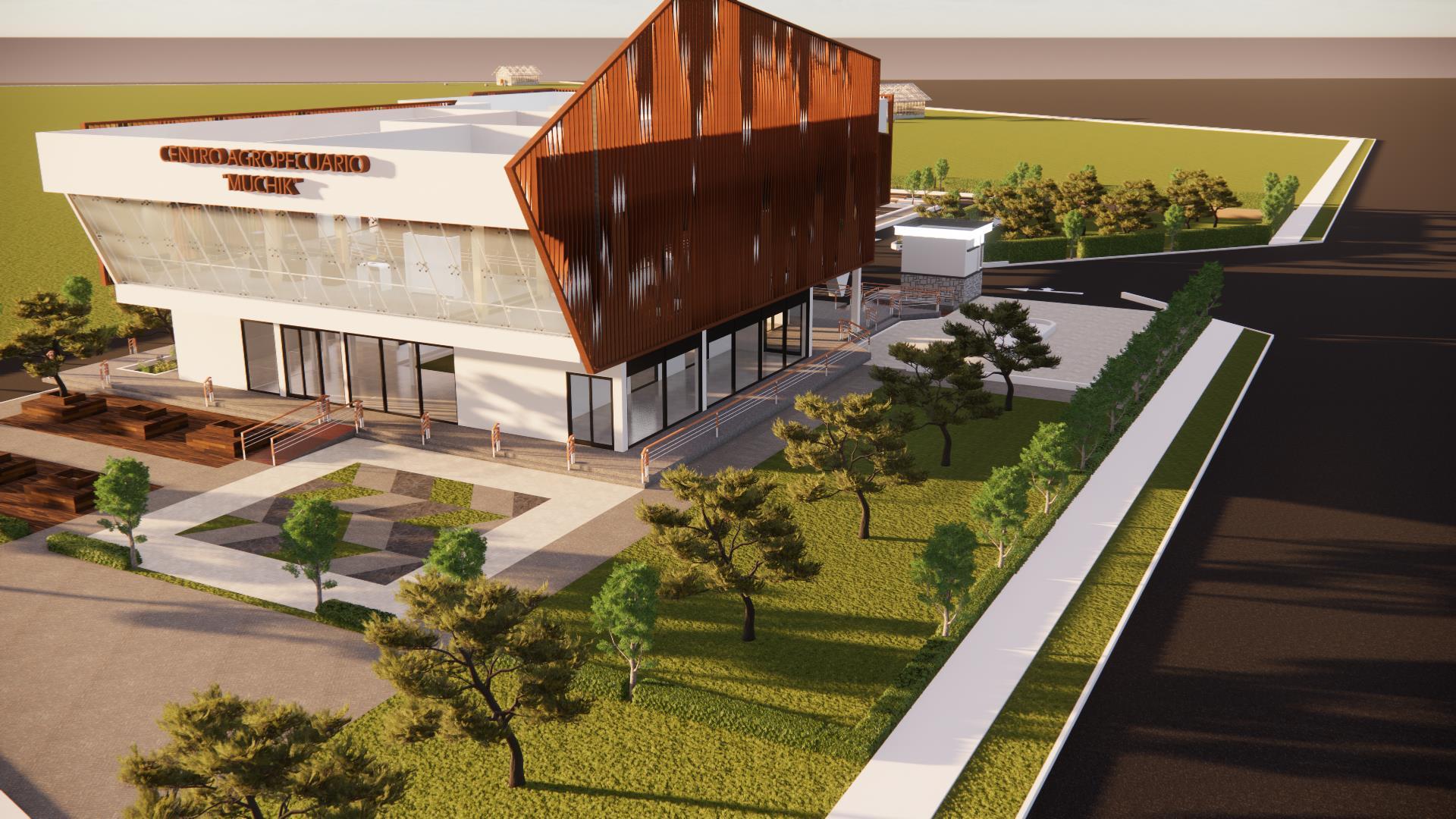

VISTA DE CONJUNTO DESDE CALLE DE INGRESO

PROPUESTA

PROPUESTA N° 1

PROBLEMÁTICA

Una casa cultural es una de las mayores iniciativas en mostrar la riqueza cultural de un lugar, sin embargo el distrito de Reque no cuenta con una infraestructura que contenga el equipamiento, ni espacios necesarios para las practicas, presentaciones de las diversas actividades artísticas que se desarrollan , por lo cual es de suma importancia conseguir un espacio óptimo en el que se pueda brindar un buen servicio a la población.

CENTRO CULTURAL DE INTERACCIÓN EN SITIO

ARQUEOLÓGICO 7 TECHOS

OBJETIVO

GENERAL

Contar con una infraestructura adecuada para la realización de las actividades culturales y artísticas del distrito reforzando así la identidad de la población recana .

OBJETIVOS ESPECÍFICOS

• Fomentar y sensibilizar a la población sobre la riqueza cultural que posee, para un mejor mantenimiento de esta.

• Que la ciudad de Reque sea un centro para actividades socioculturales a nivel local y nacional.

• Conservar las festividades y tradiciones culturales de la ciudad.

• Promover las manifestaciones artísticas y culturales a través de la difusión y fomento de la enseñanza y actividades que impulsen la libre expresión cultural.

FORTALEZAS

• Incentiva e informa el conocimiento de la historia y cultura que sostiene el sitio arqueológico Siete techos tanto para las personas de la localidad como de la región.

• Disponibilidad de zonas para el uso de areas verdes

F O

OPORTUNIDADES

• Se promueve la generación de empleos en donde permita un mejoramiento de la calidad de vida de las personas.

• Infraestructuras tecnológicas nuevas al servicio de la sociedad

ANÁLISIS FODA

AMENAZAS DEBILIDADES

• La poca disponibilidad de vehiculos de transporte hacia la ubicación de las instalaciones del centro cultural

• Carencia de arborizacion en la zona lo cual no permite una amortiguacion sonora para el Proyecto.

D A

- Descoordinaciones en gestión de gobierno entre autoridades del sector público.

-La aparicion de fenomenos naturales (Fenómeno del Niño y Sismos)

CENTRO CULTURAL

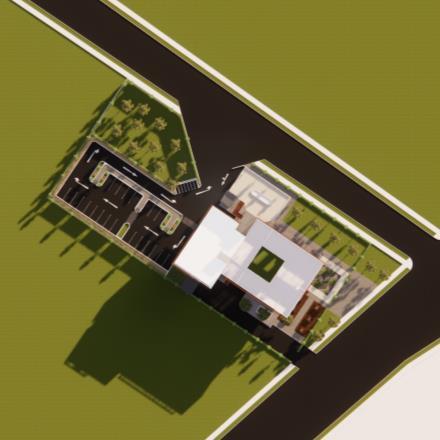

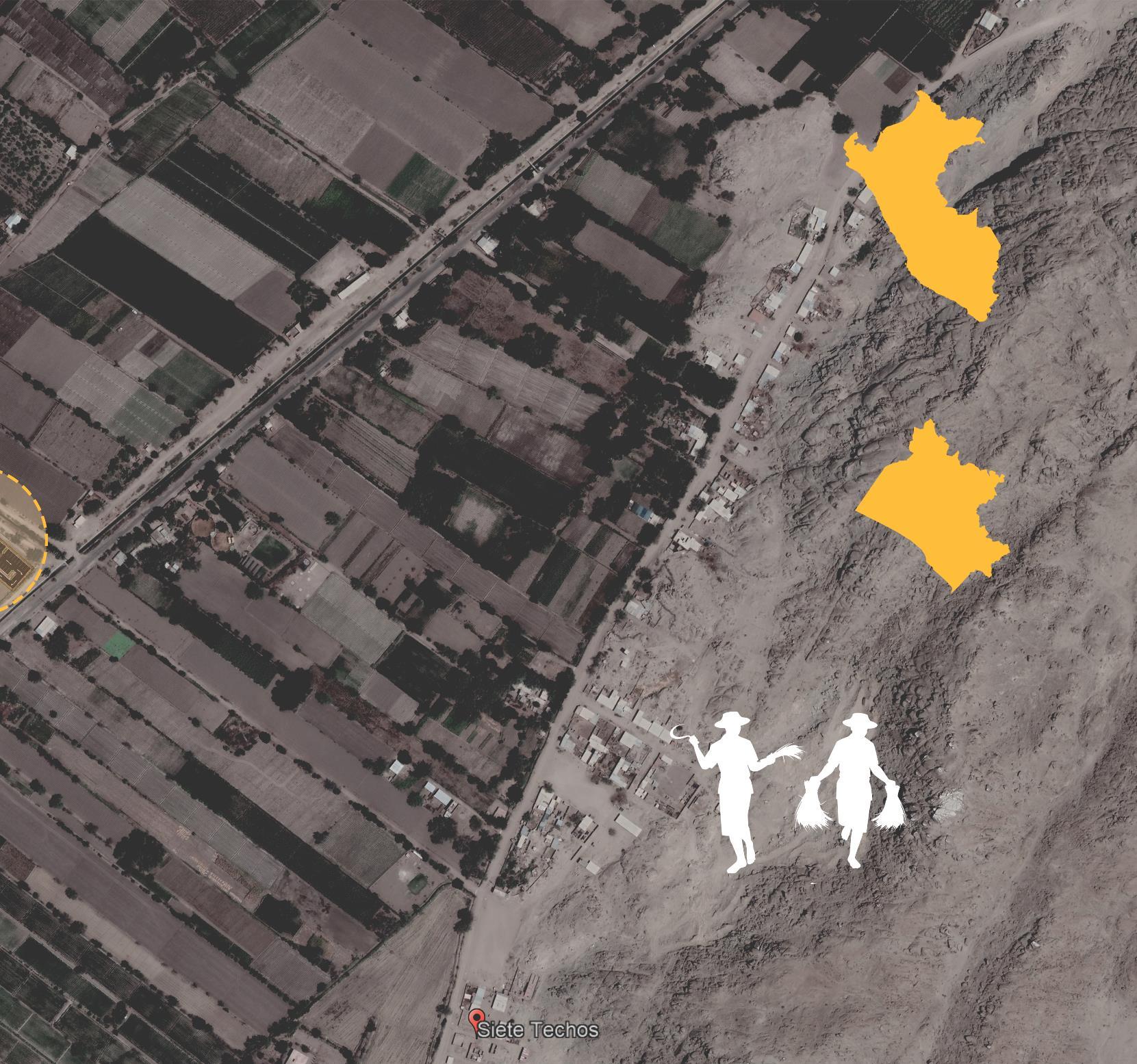

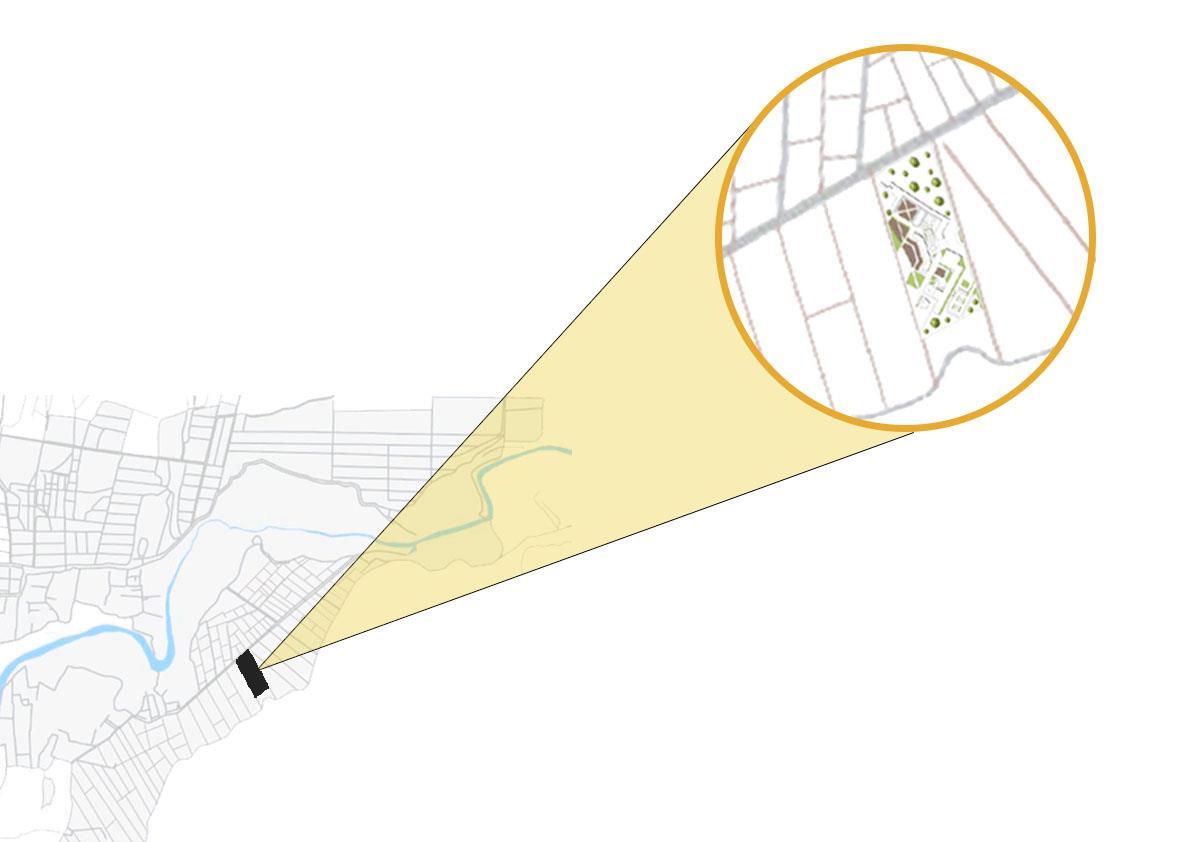

EMPLAZAMIENTO

IMPLANTACION

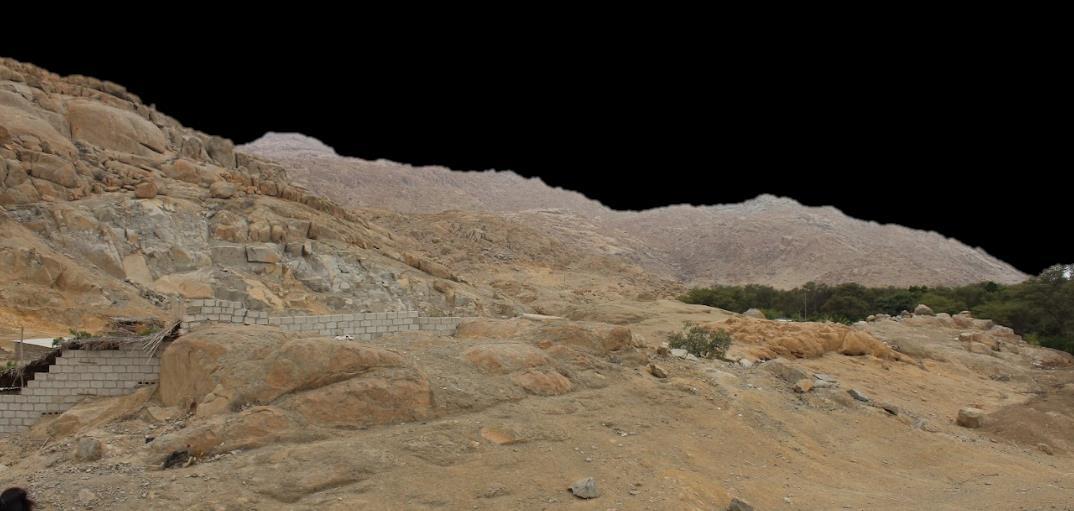

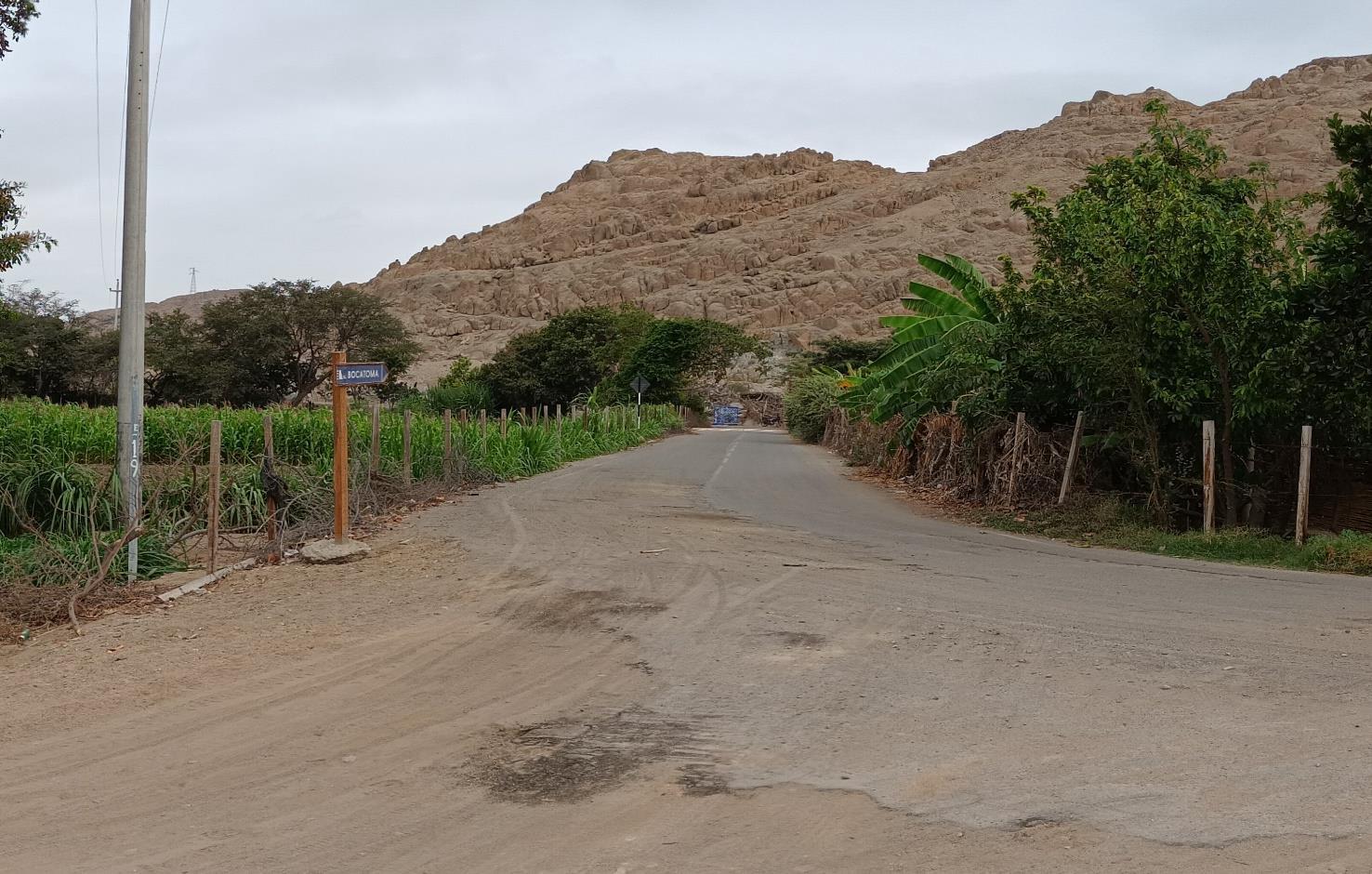

El centro cultural se muestra ubicado cerca al cerro Siete Techos, teniendo acceso a la carretera LA-809 y un acceso principal de la carretera Montegrande –Reque.

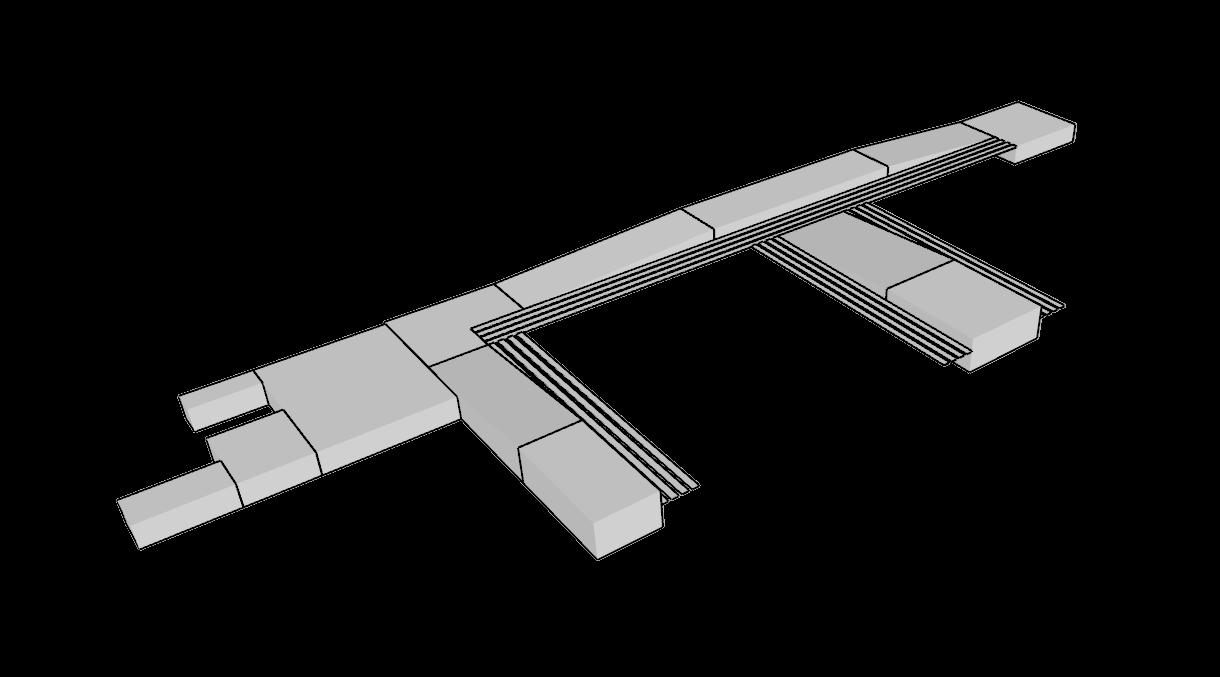

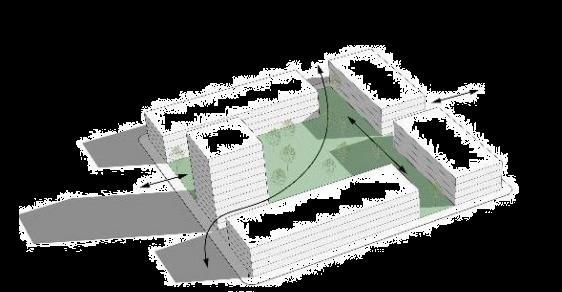

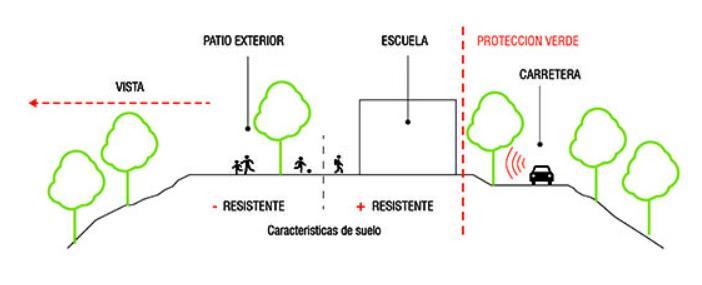

ESTRATEGIAS PROYECTUALES

ESTRATEGIAS URBANAS

1. PLAZA COMO ESPACIO ARTICULADOR

2. ADAPTACION A LA TOPOGRAFIA

3. JUEGO DE ALTURAS EN EL CENTRO CULTURAL

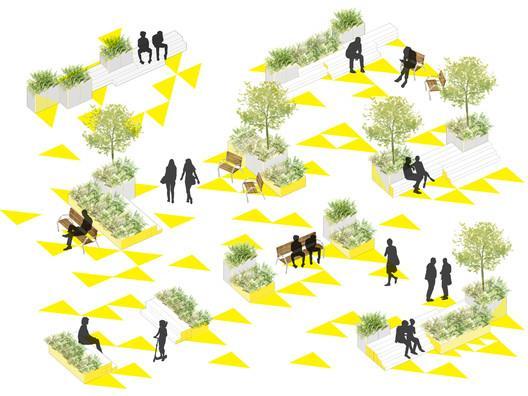

1. Espacios de convergencia Revegetación de plantas y áreas verdes

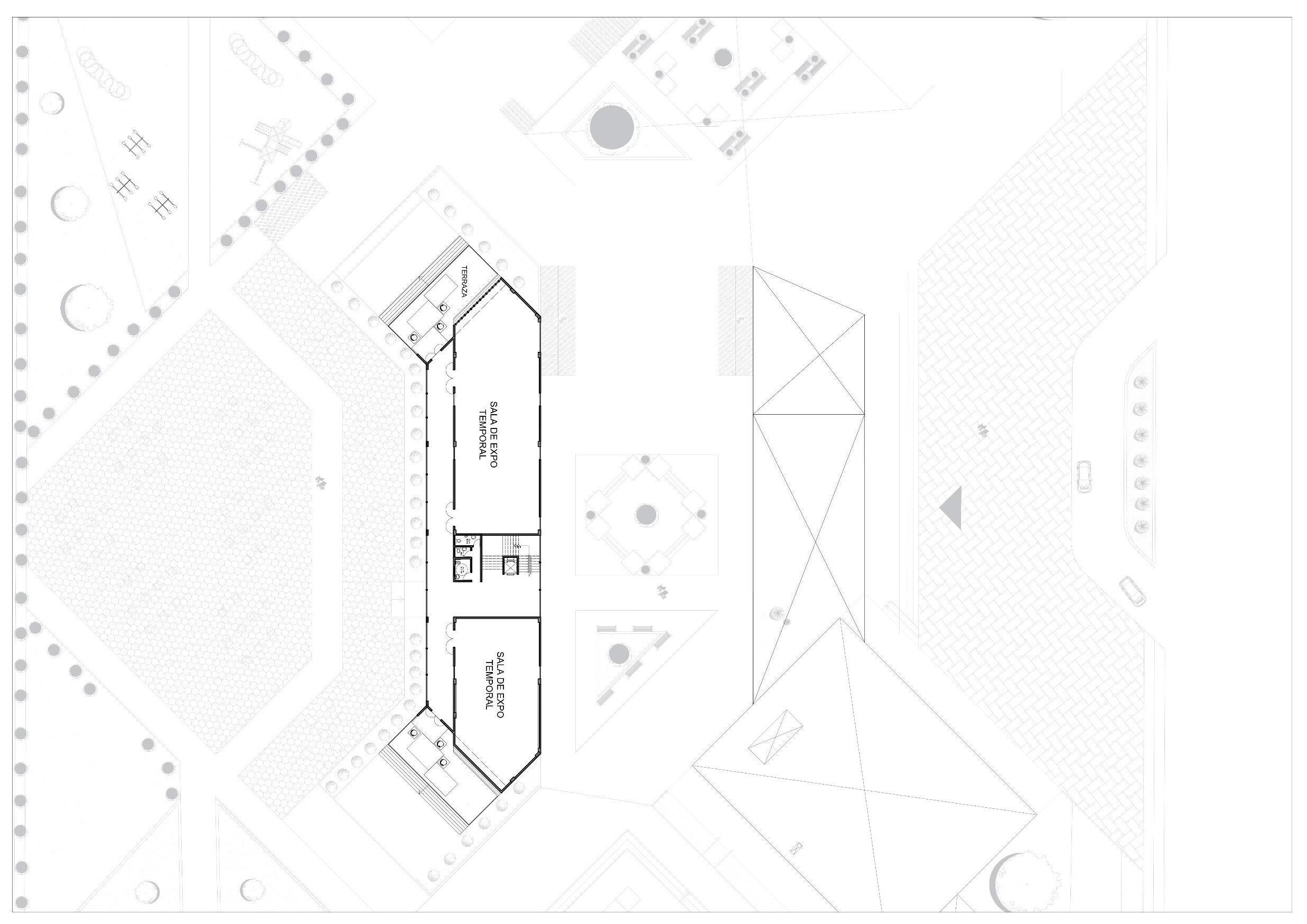

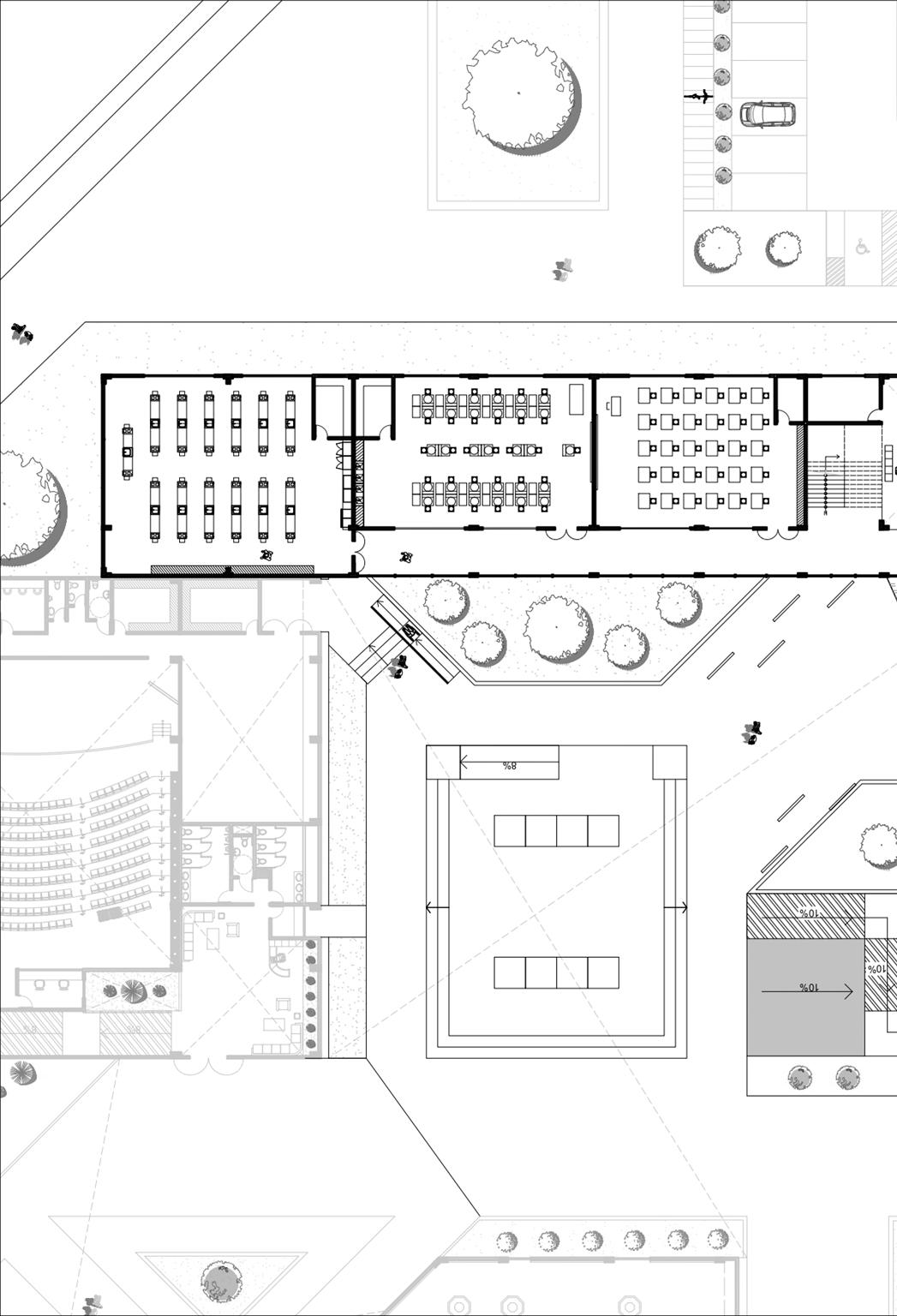

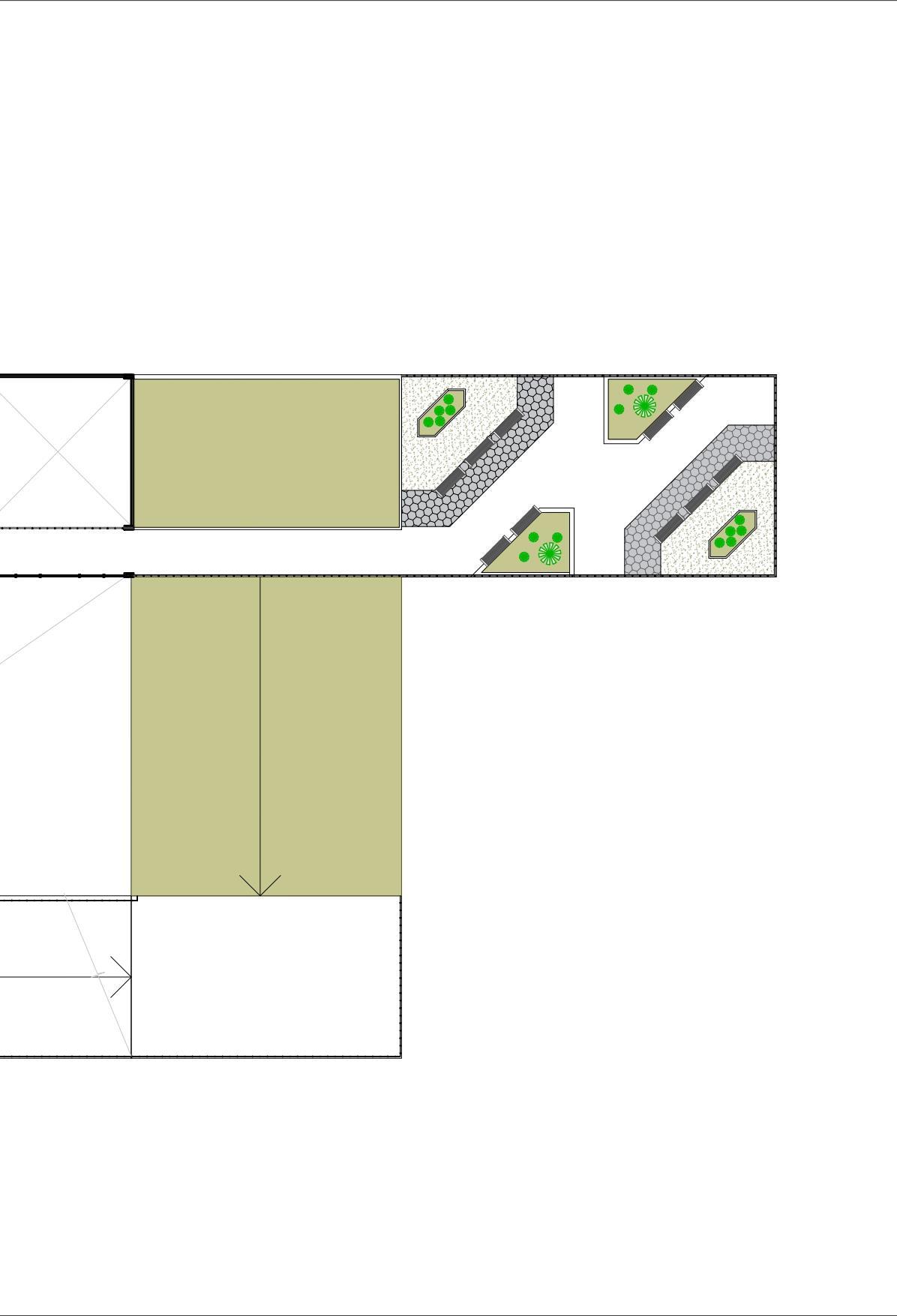

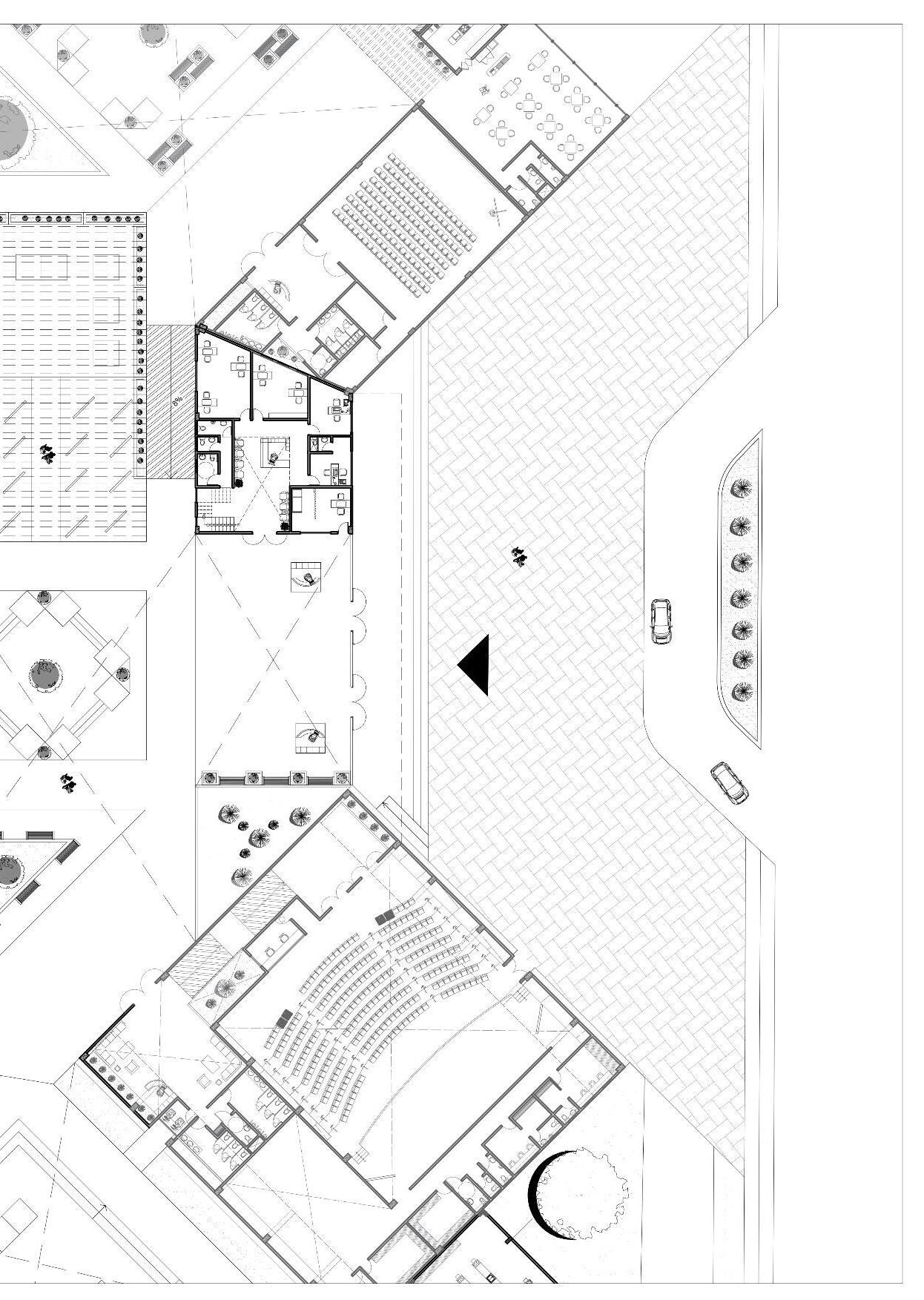

PLANIM

ETRIA

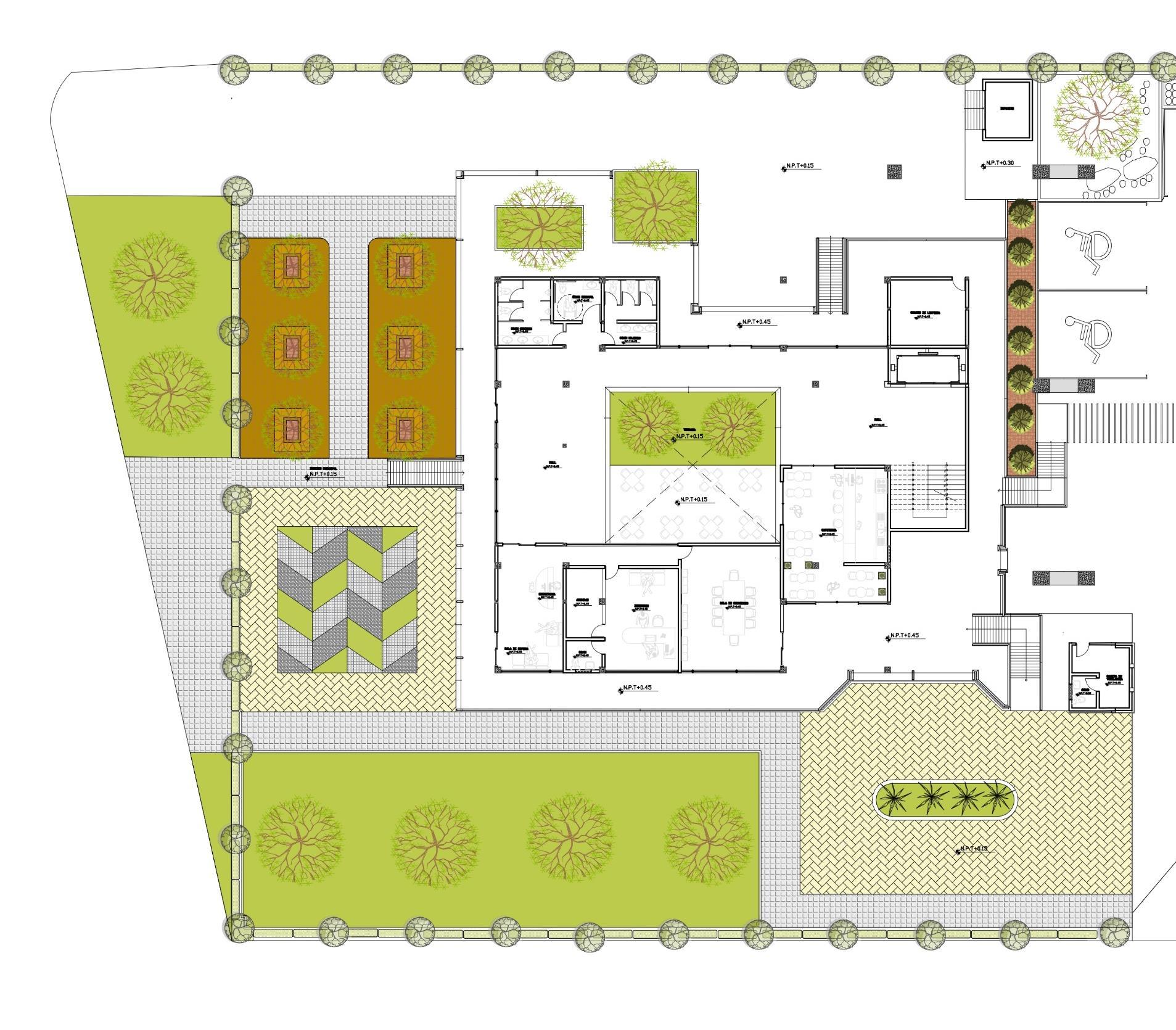

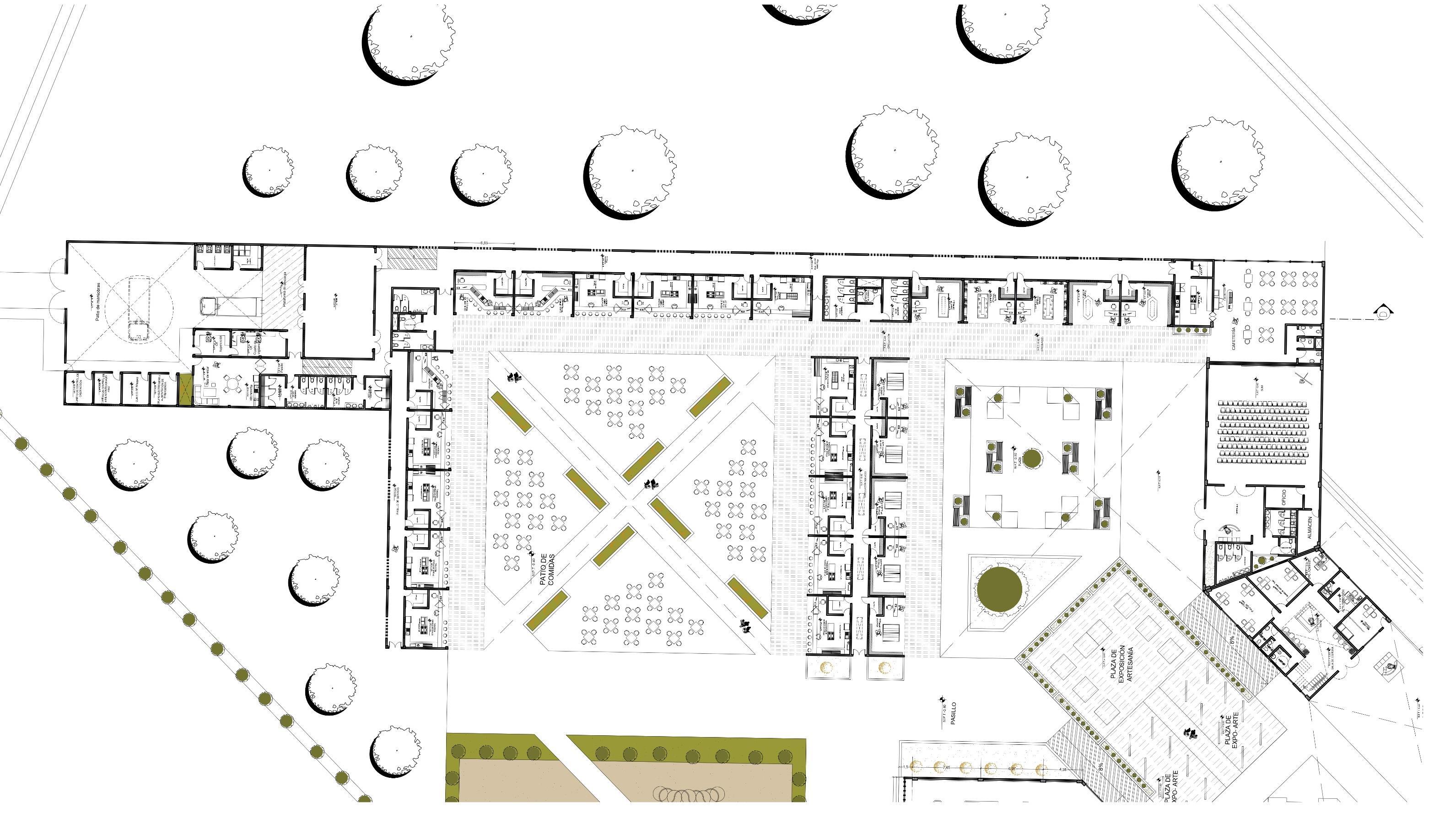

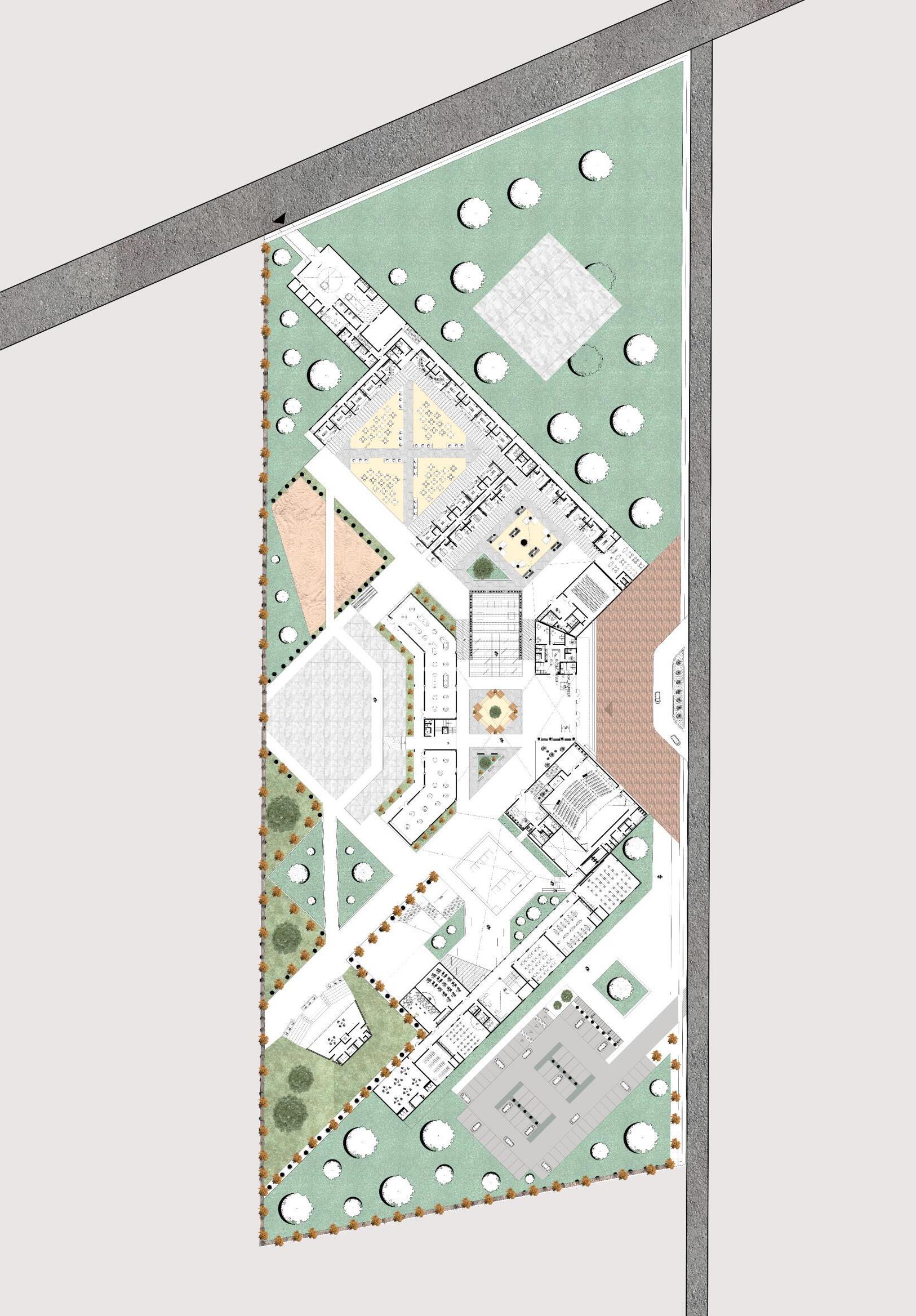

PLANTA GENERAL ZONIFICACIÓN BLOQUE 2

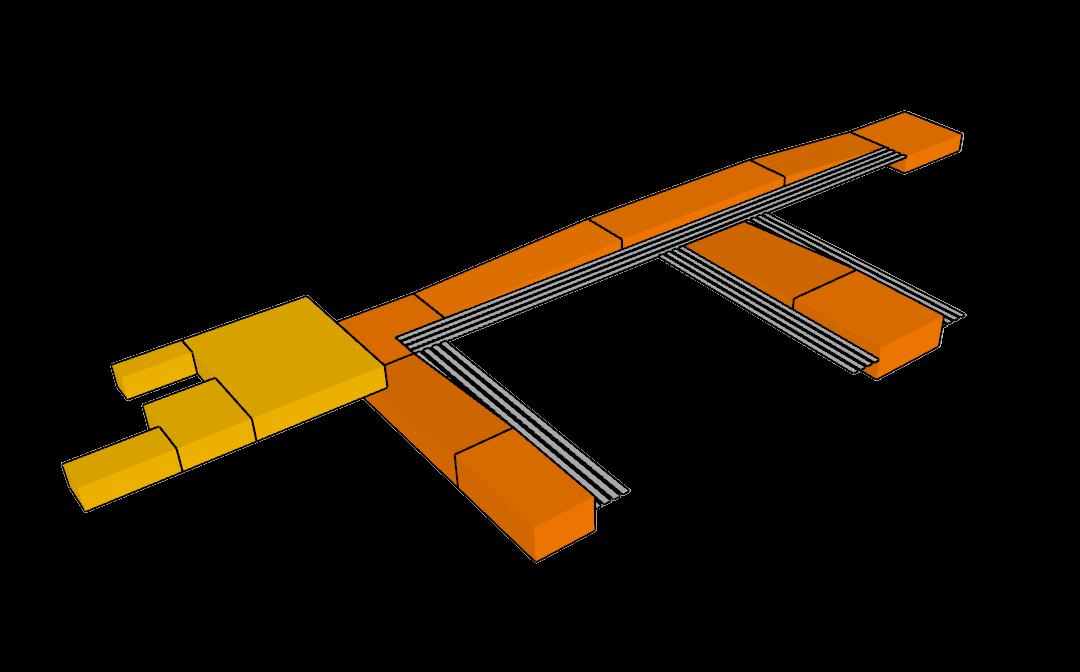

BLOQUE 1 BLOQUE 2 BLOQUE 3

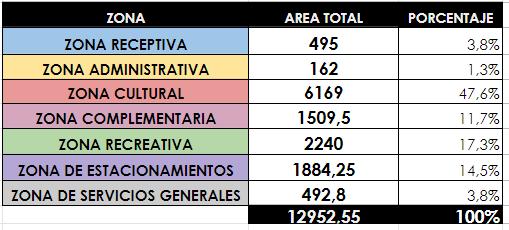

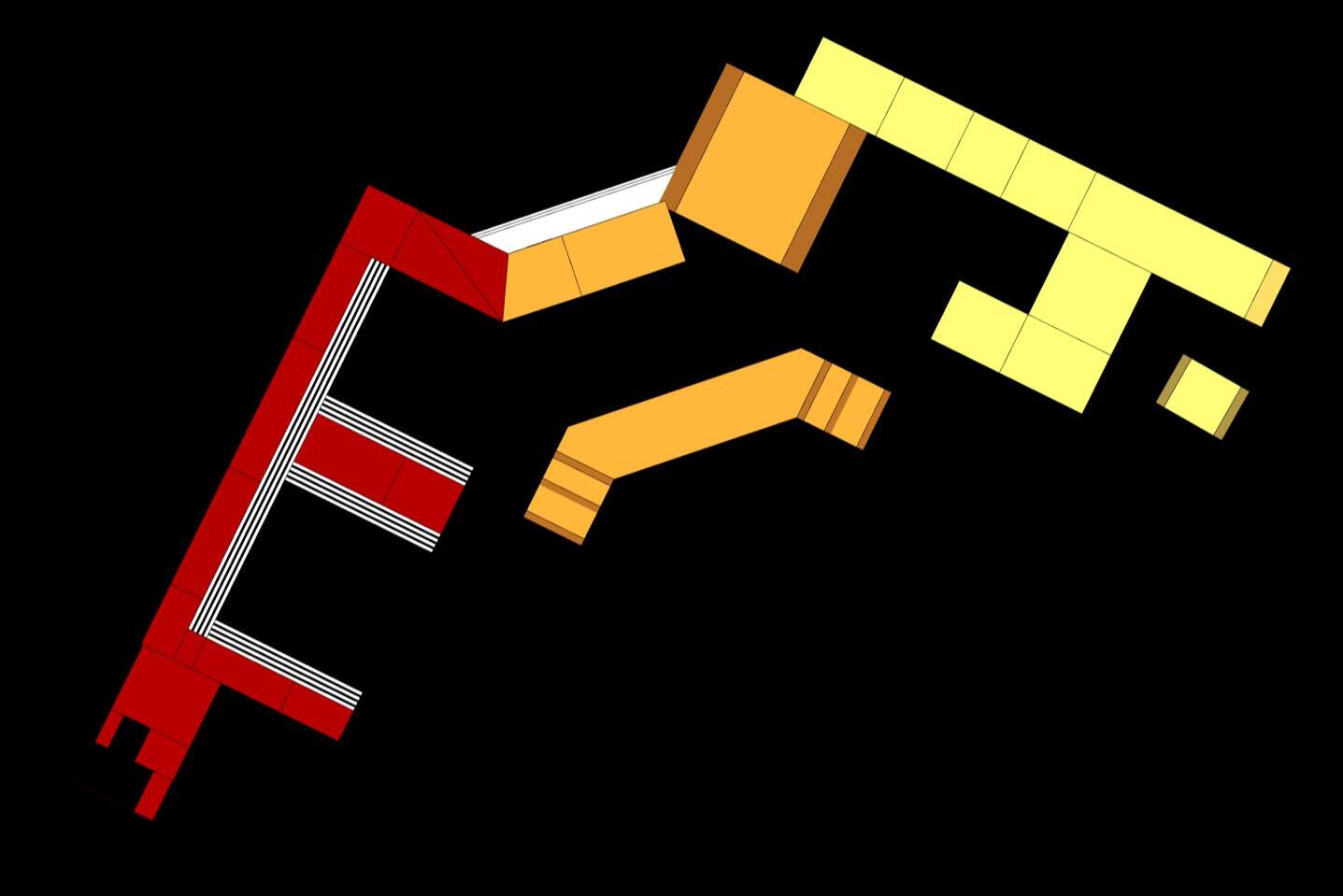

ZONIFICACION PLA

Los espacios que llegan a encontrarse en los bloques se distribuyen en :

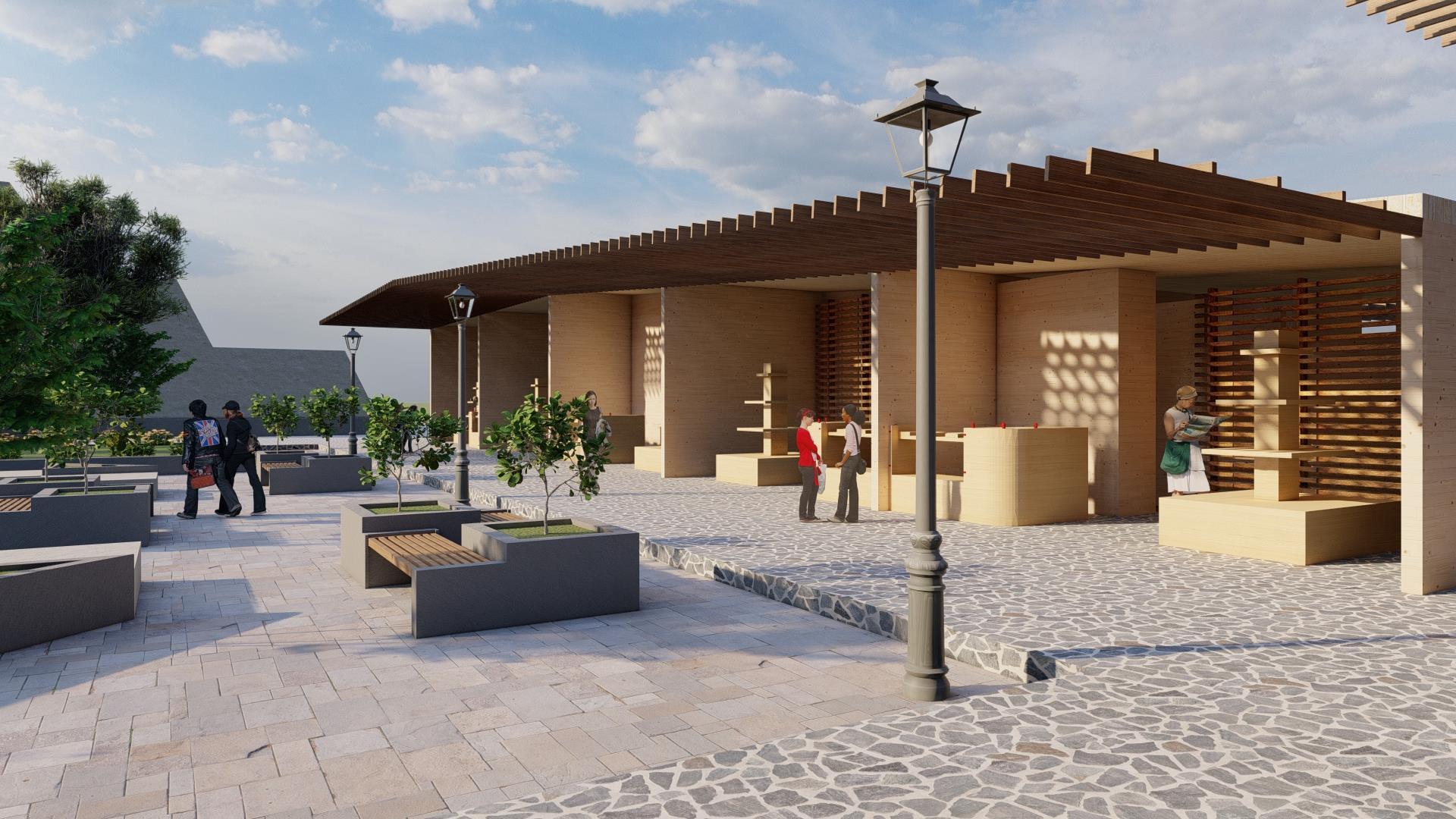

Stand de comidas

Stand de artesanía

Stand de libros

Stand de tejidos

Stand de coctel

Cafetería

SS.HH públicos

SERVICIOS GENERALES

Cuarto de limpieza

Cuarto de vigilancia

Cuarto de control

Cuarto de bombas

Cuarto de Electrogeno

Cuarto de Aire acondi cionado

Patio de maniobras

Plataforma de carga y descarga

BLOQUE 2

PLAZA RECEPTIVA

HALL RECEPTIVO

ADMINISTRACIÓN

o Dirección General

o Oficina Administrativa

o Sala de espera

o Secretaria

o Of. de atención al cliente

o Oficina Múltiple

o ss.hh

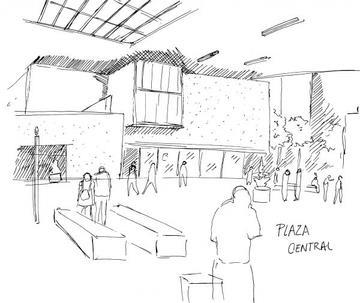

PLAZA CENTRAL

PLAZA DE EXPOSICIÓN

o Expo virtual

SALAS DE EXPOSICIÓN

PERMANENTE

o Expo multisensorial

o Expo Arte

PLAZA DE SOCIALIZACIÓN OBSERVATORIO

BLOQUE 3

MODULOS DE TALLERES

MODULOS DE TALLERES

MODULOS DE TALLERES

MODULOS DE TALLERES

1 2 TALLER TEATRO

TALLER GASTRONOMÍA

3 TALLER ORFEBRERIA

4 TECHO VERDE

5 TERRAZA

6 TECHO VERDE

7 OBSERVATORIO ELEVADO

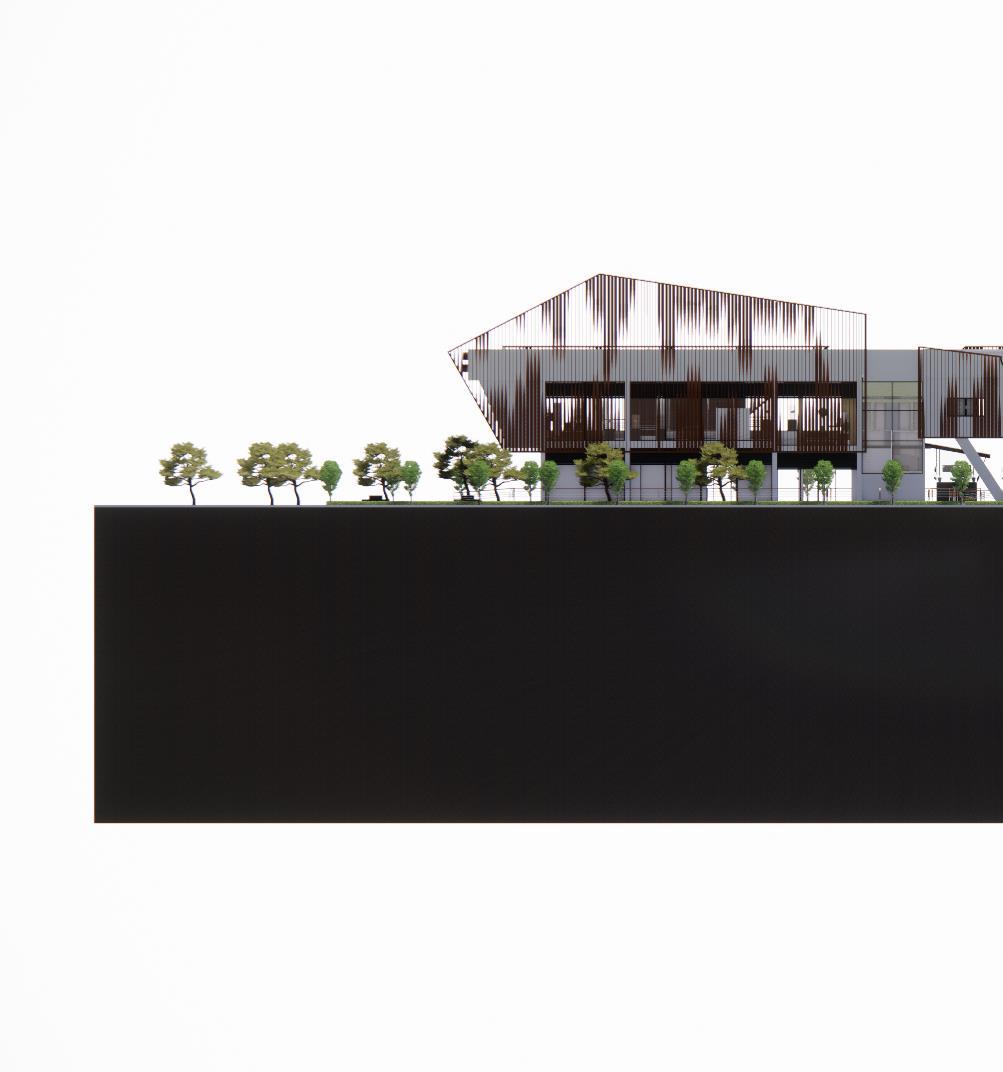

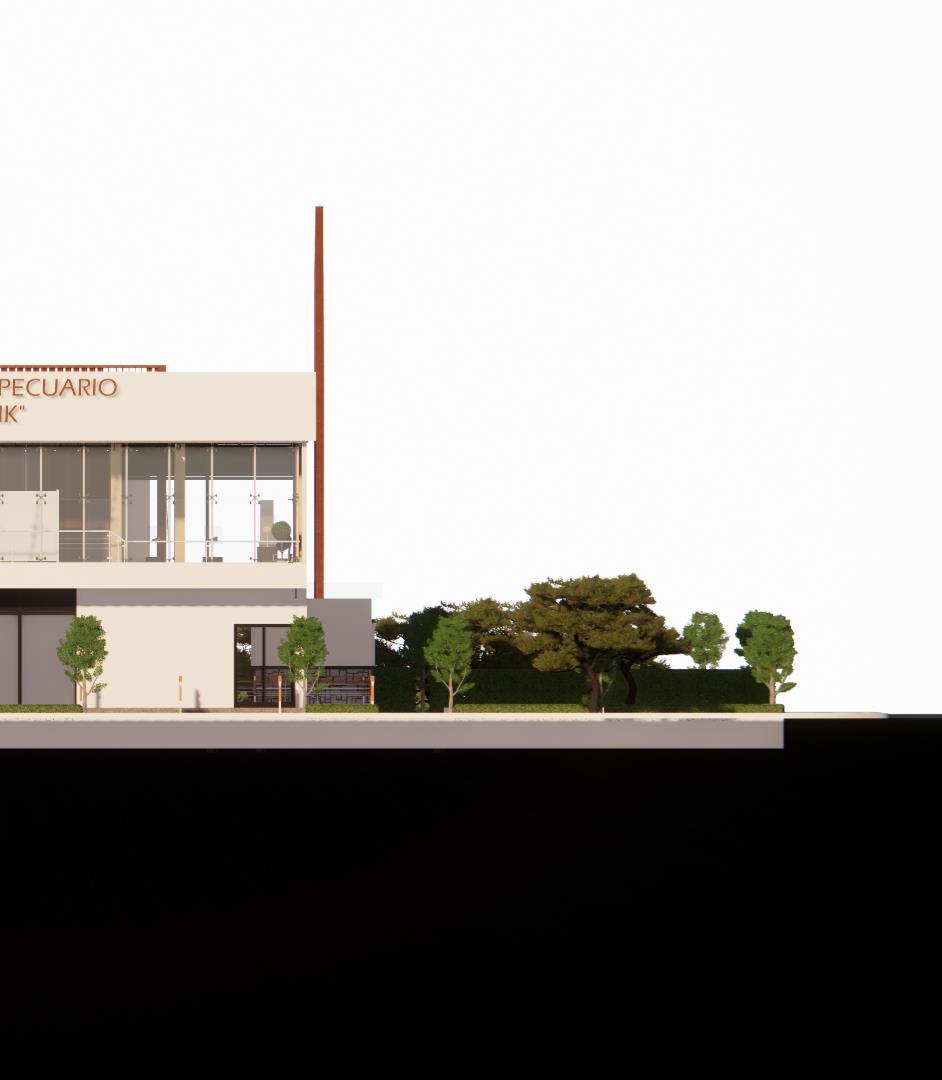

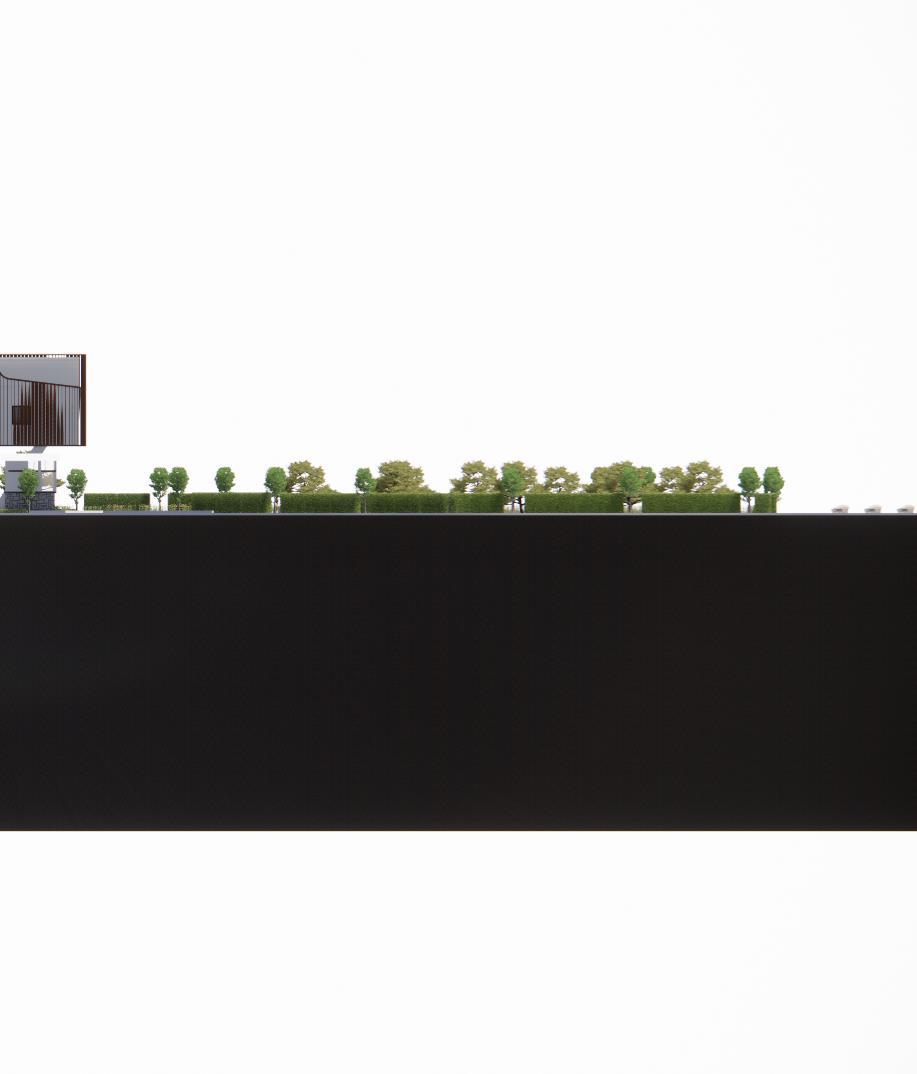

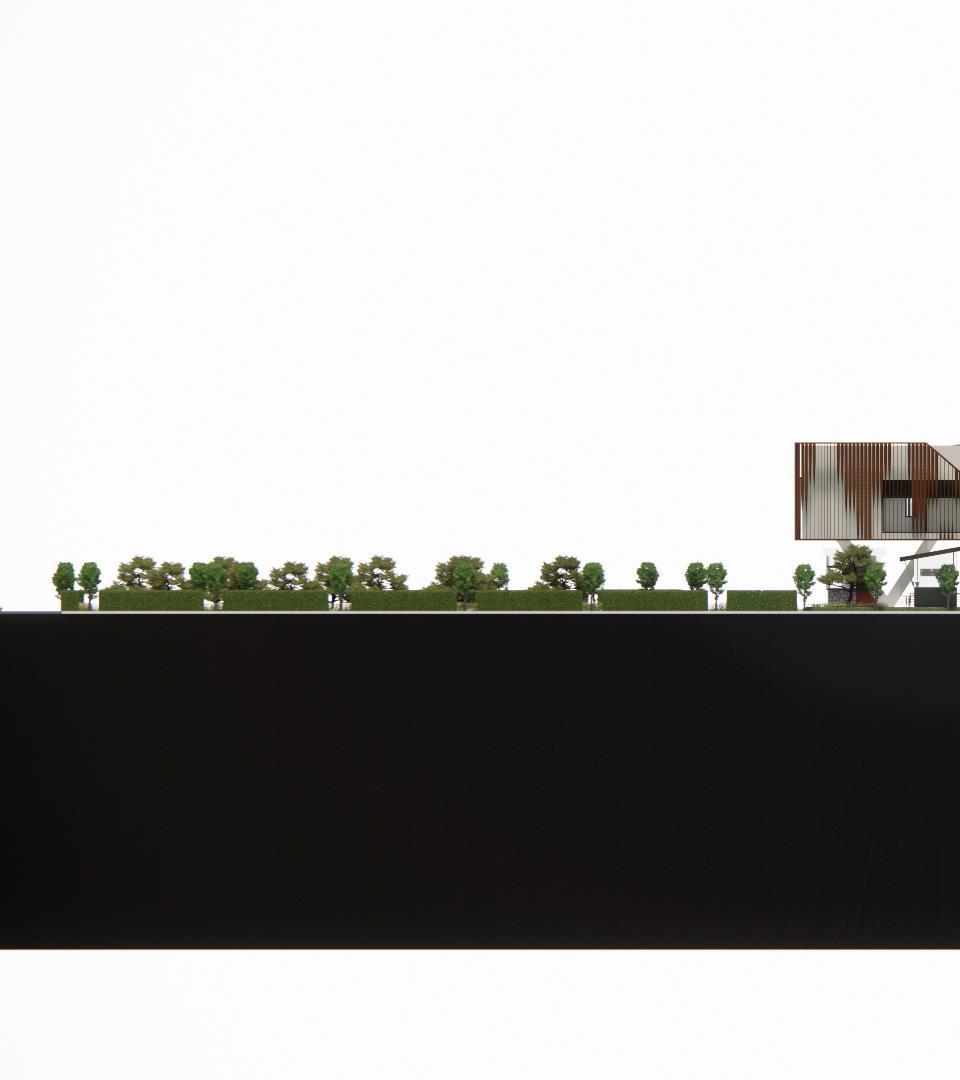

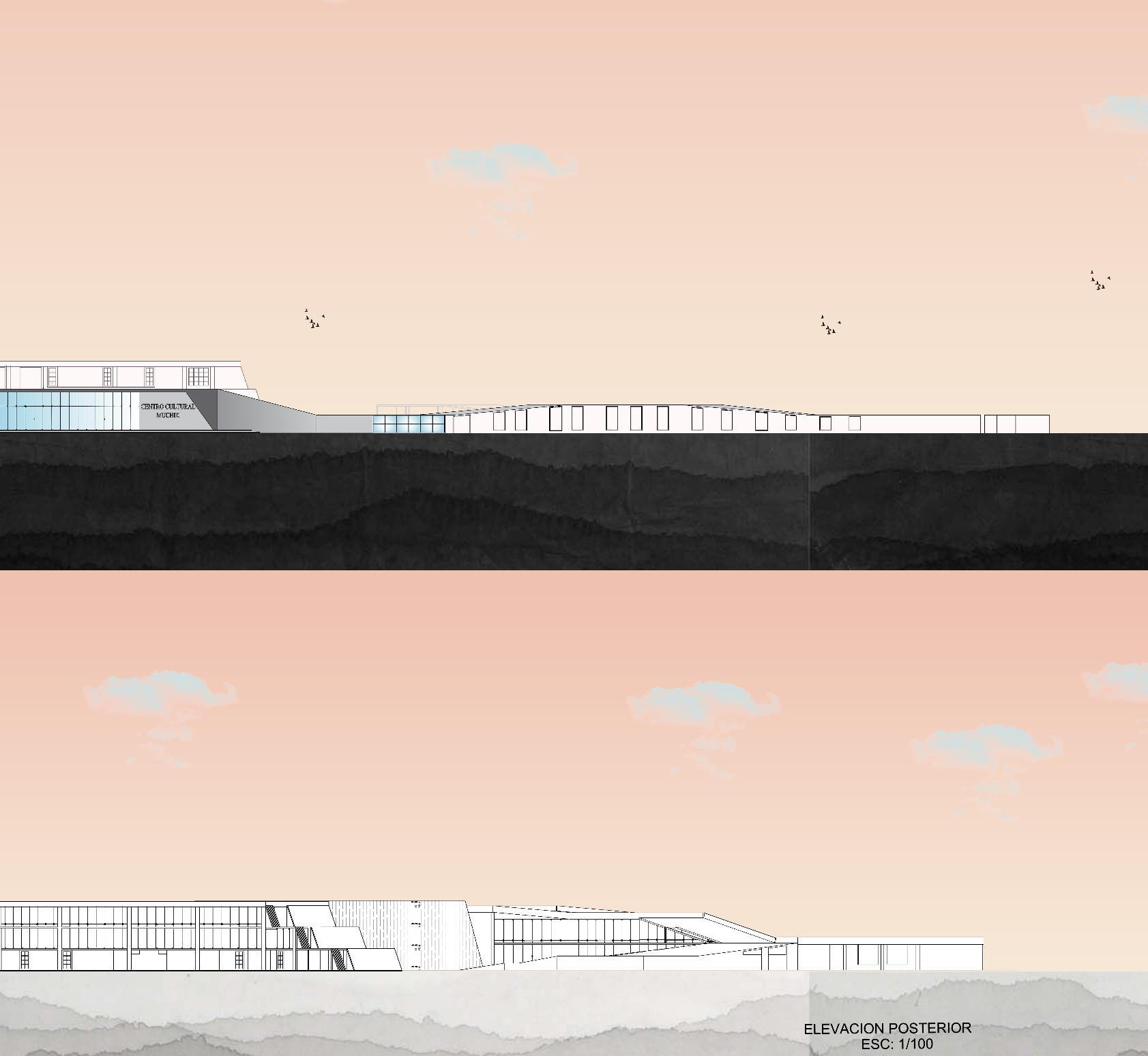

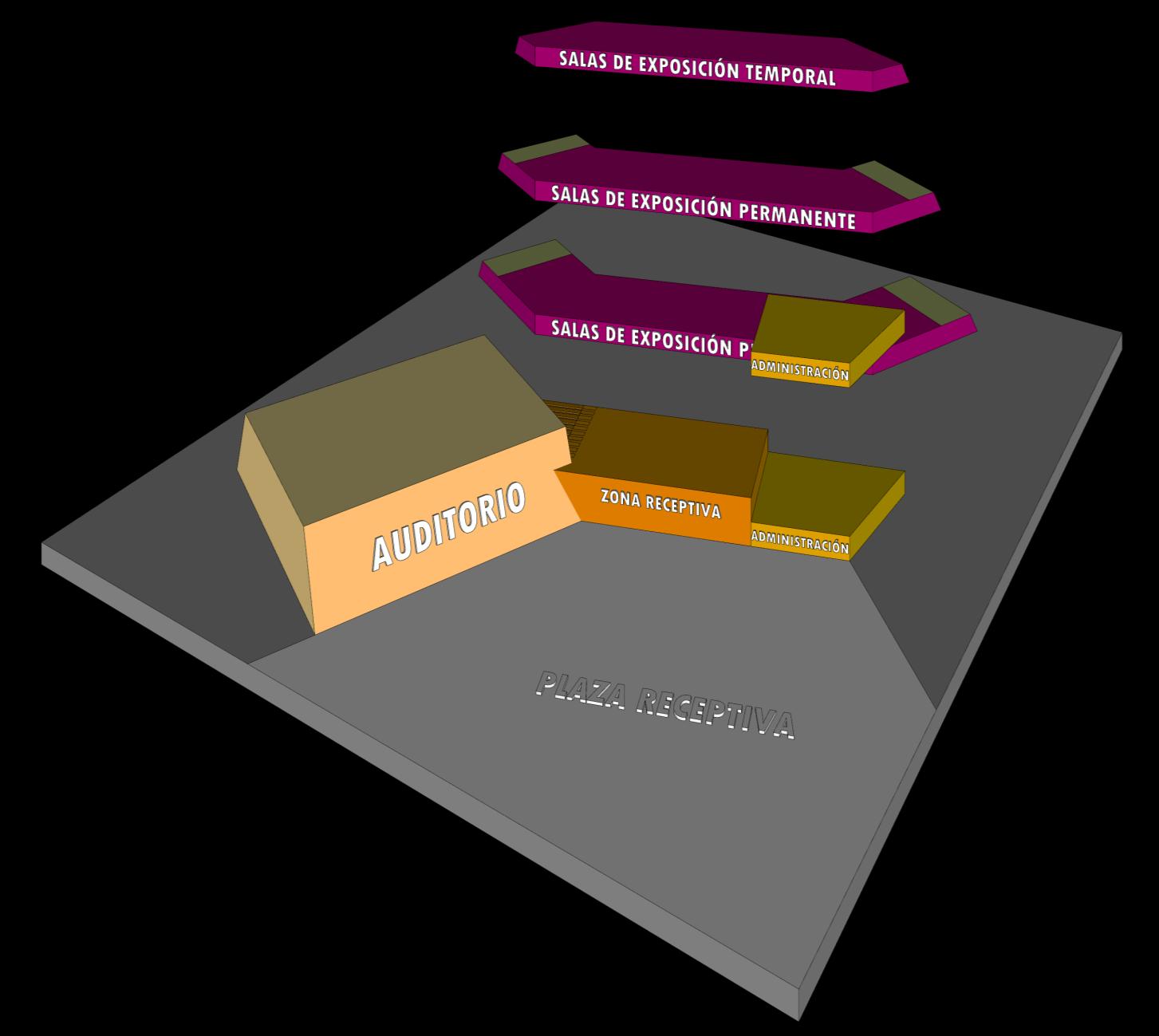

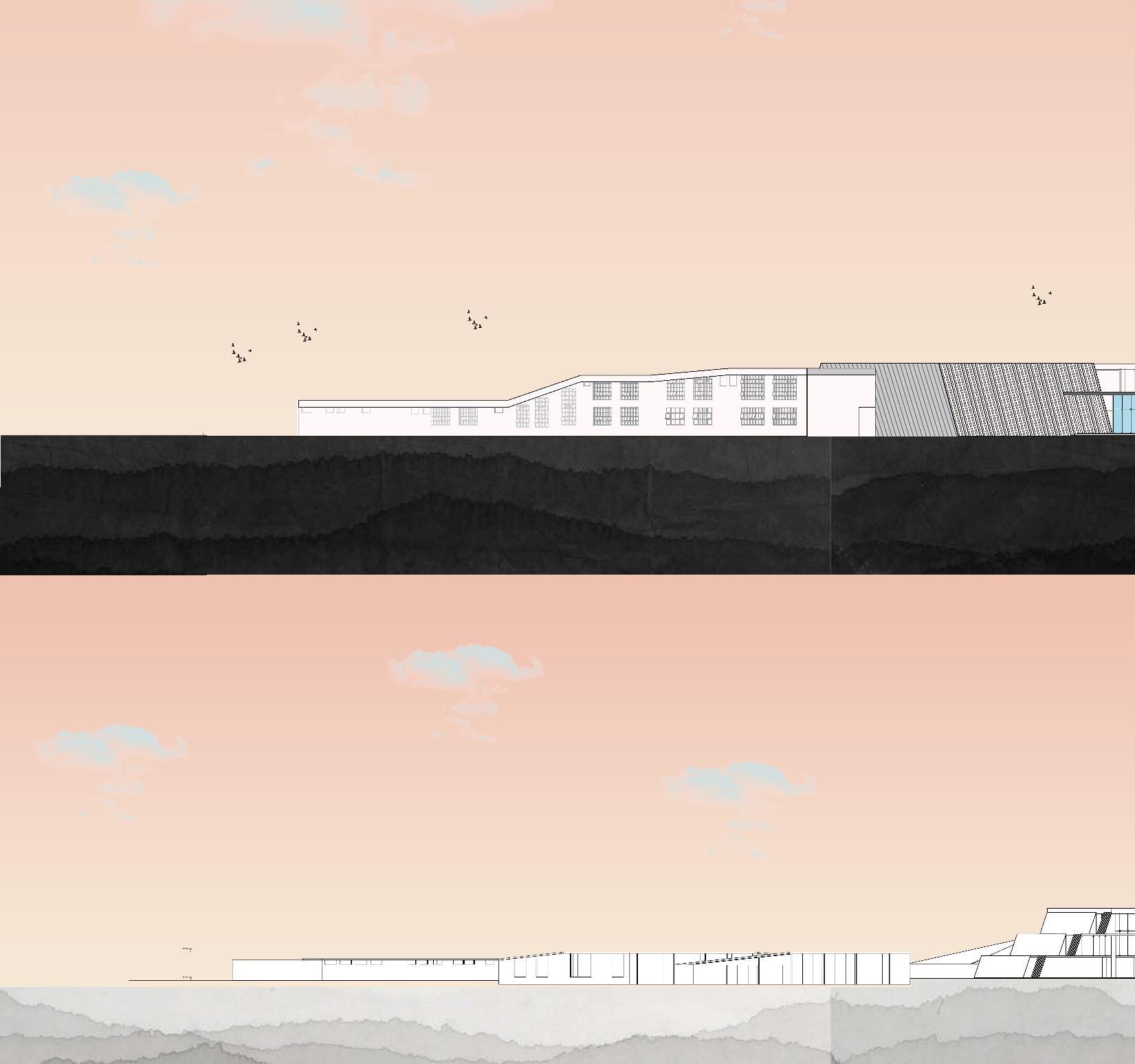

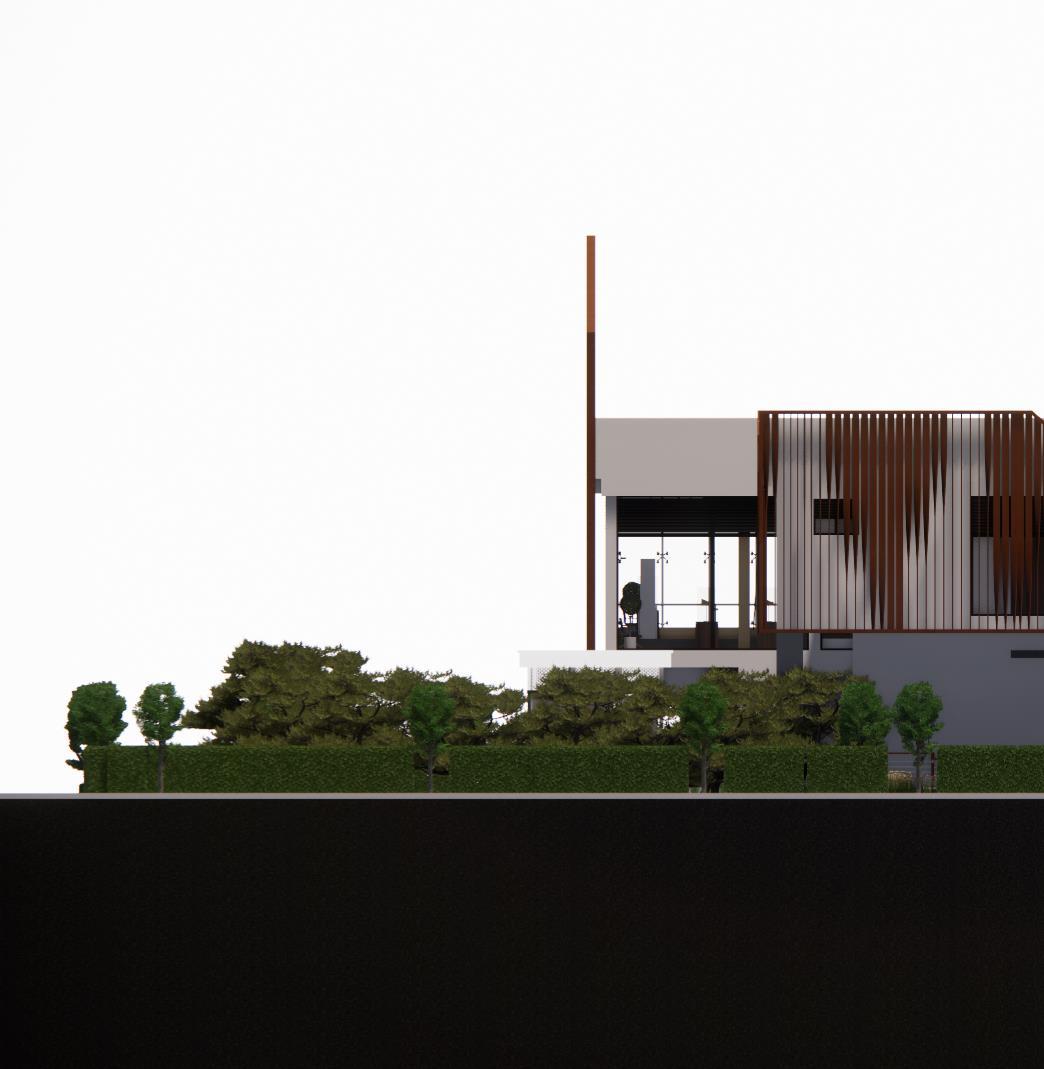

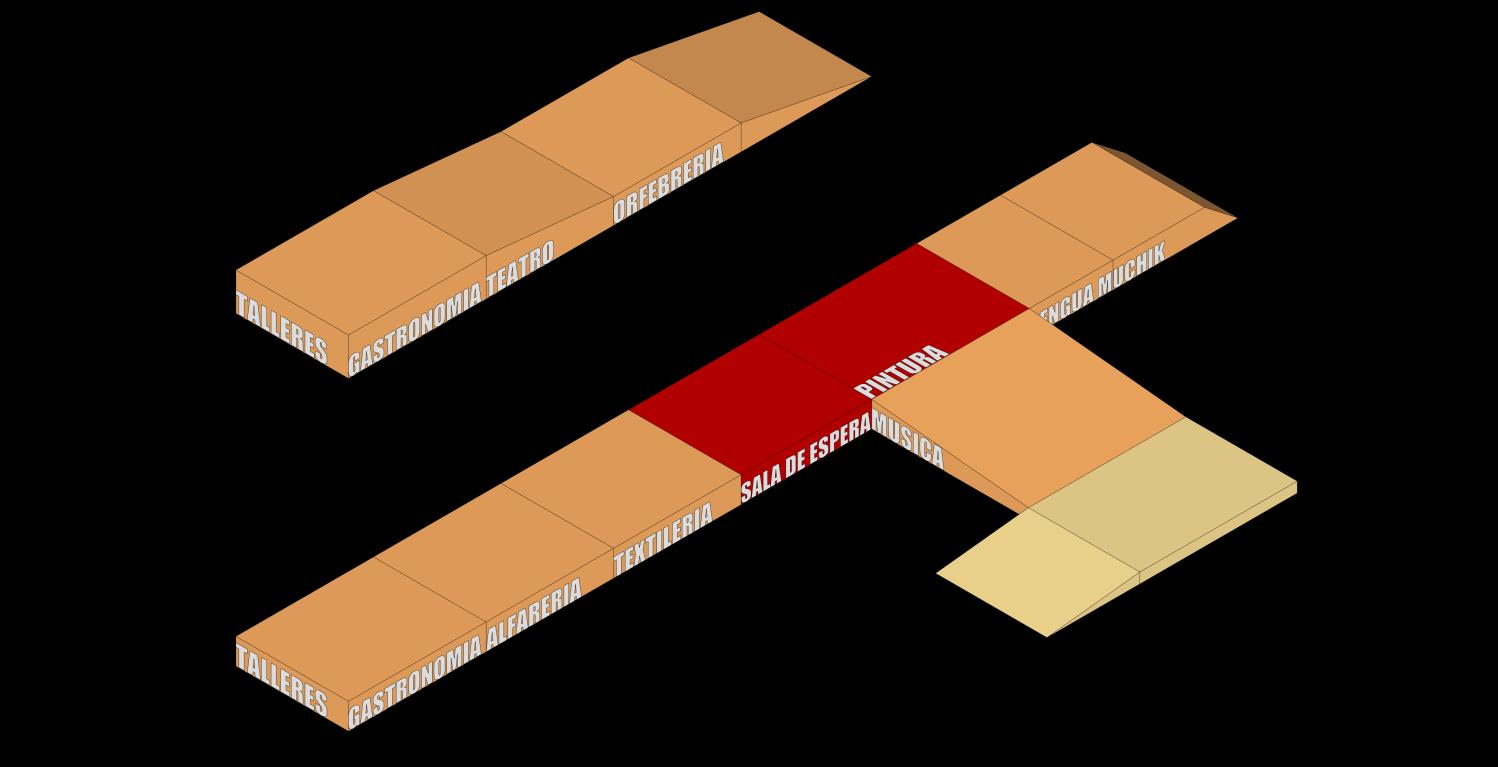

ZONIFICACIÓN ELEVACIONES

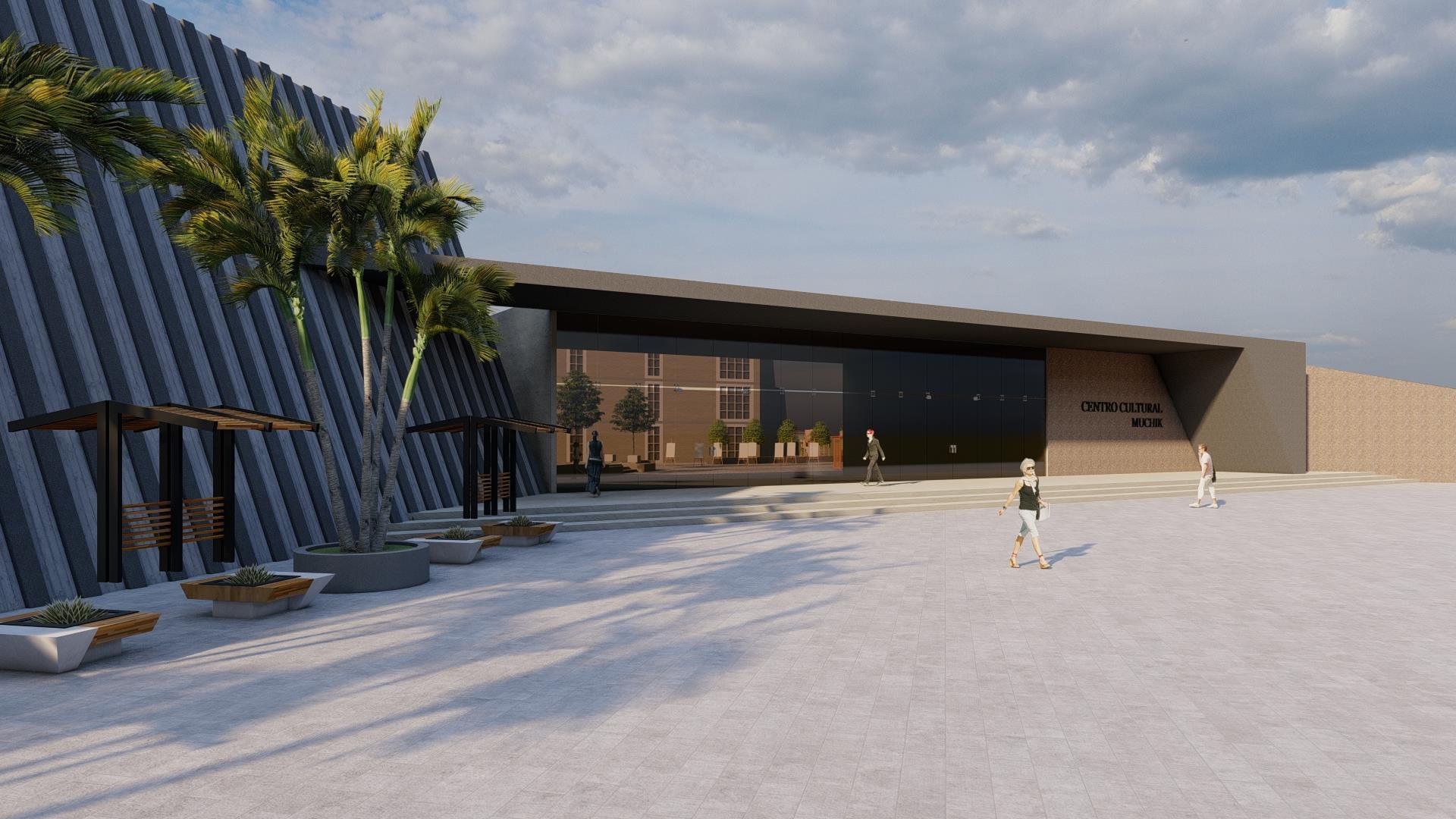

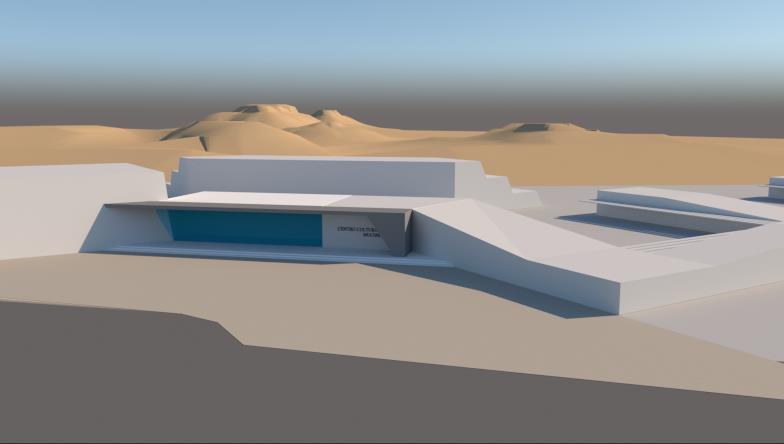

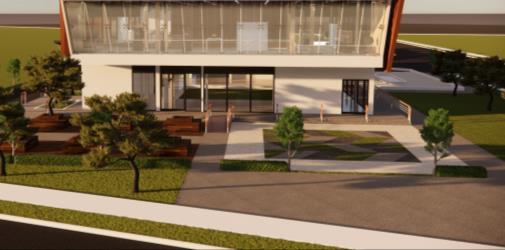

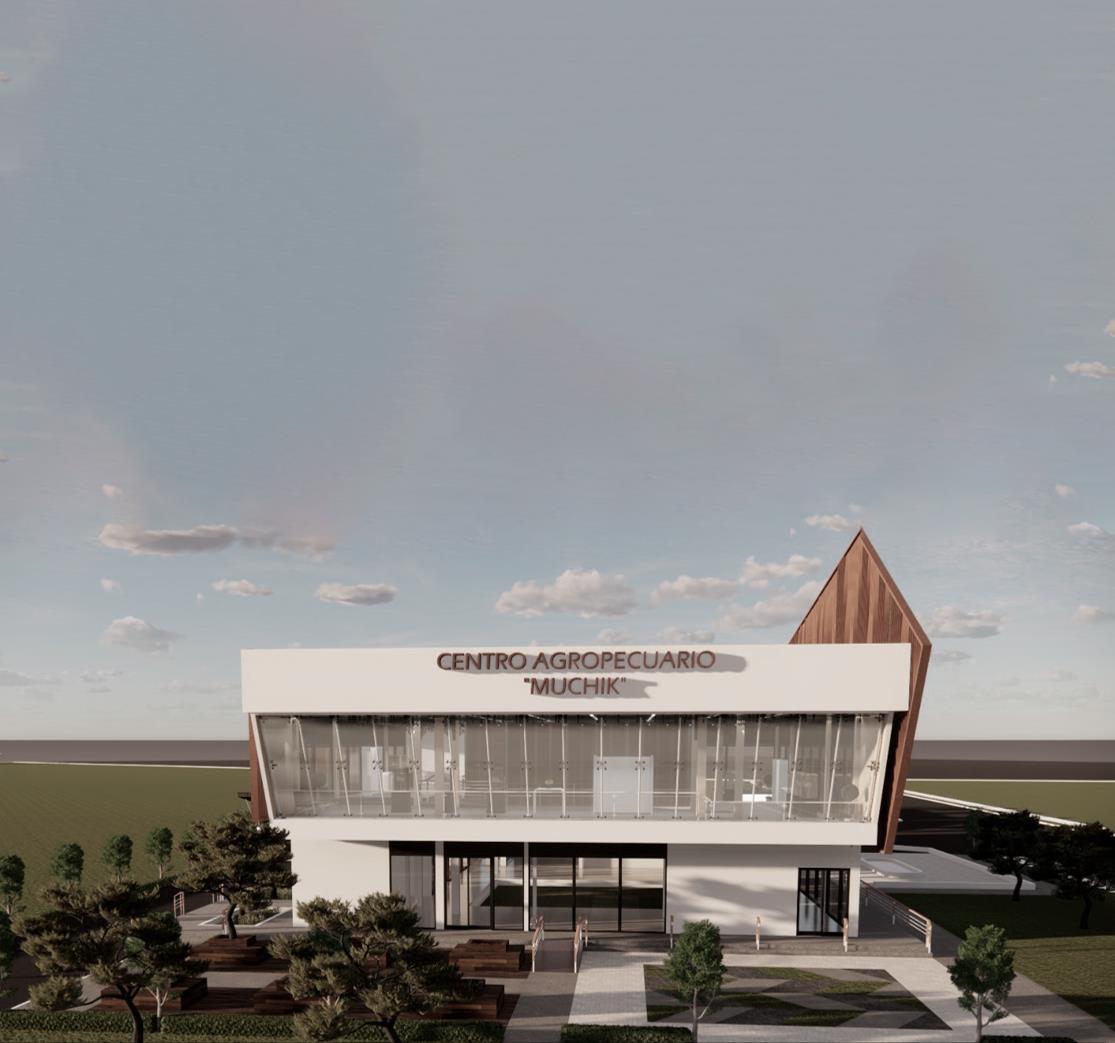

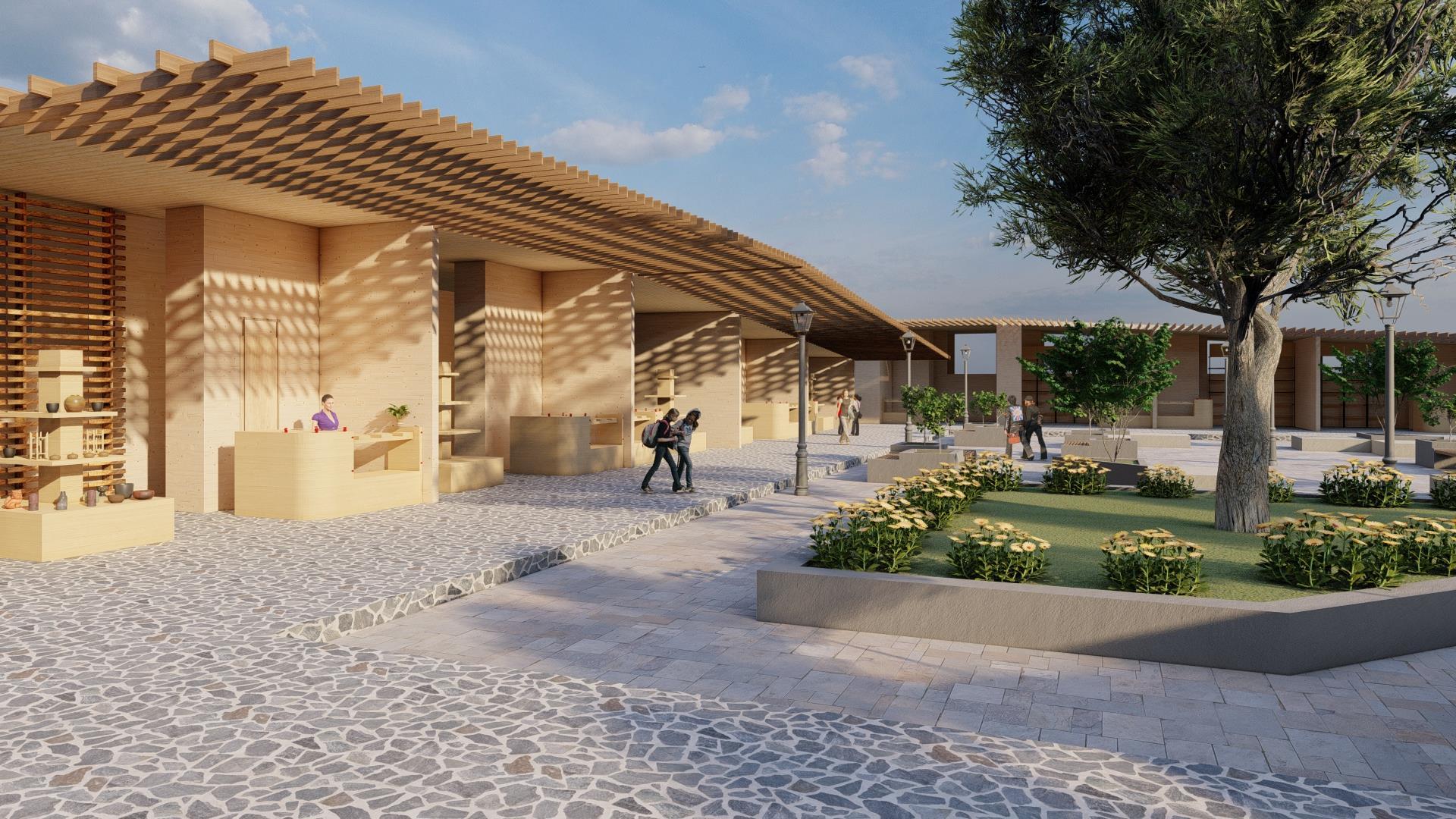

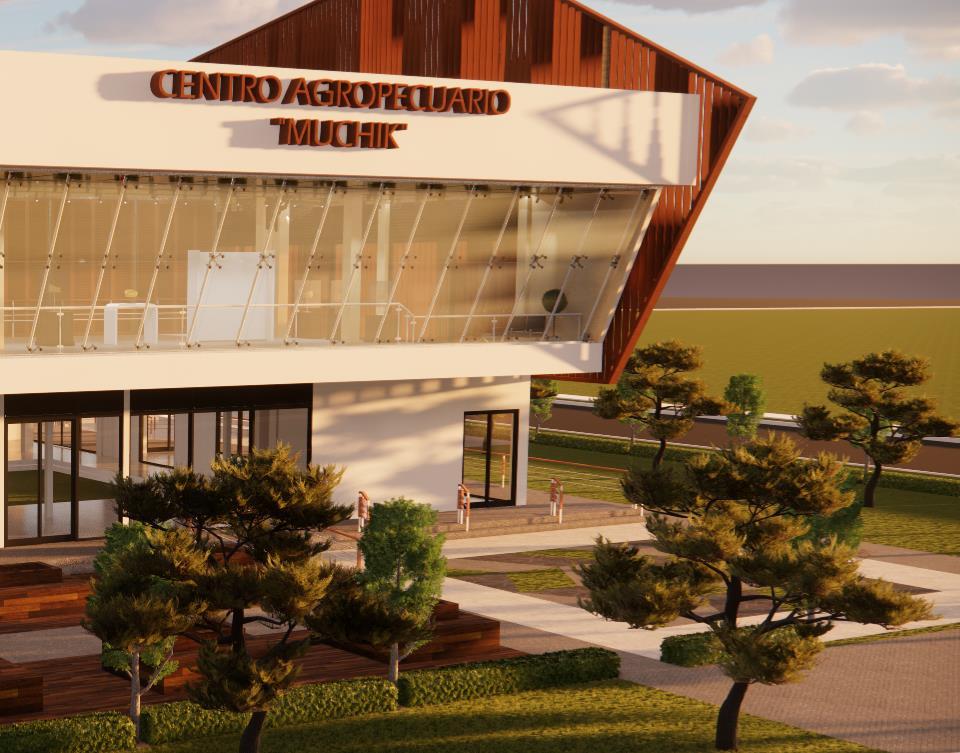

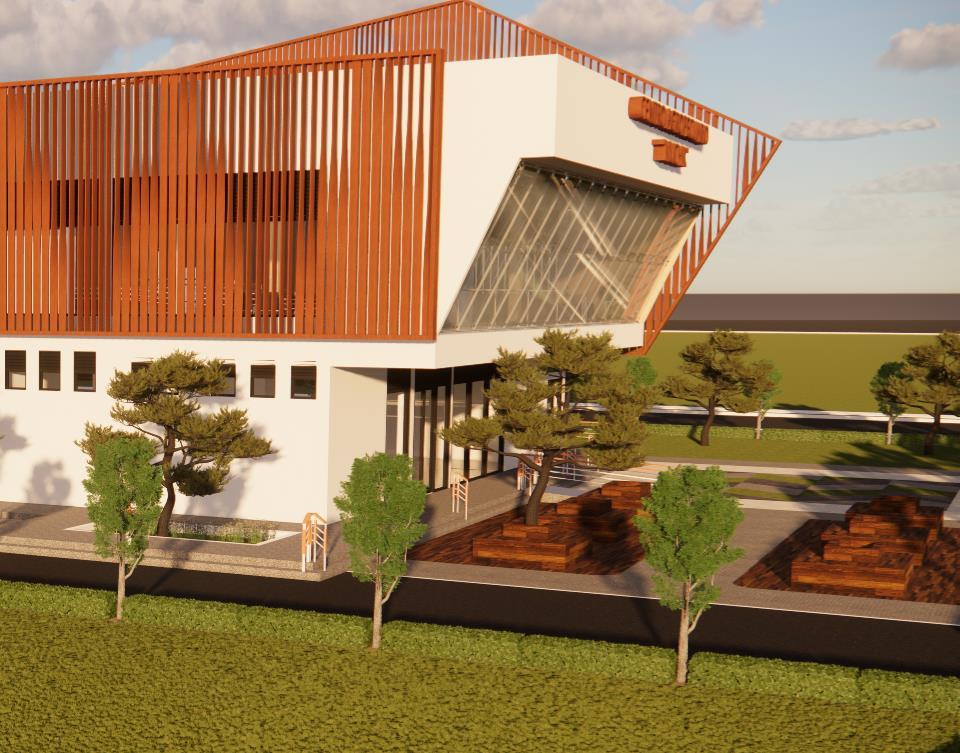

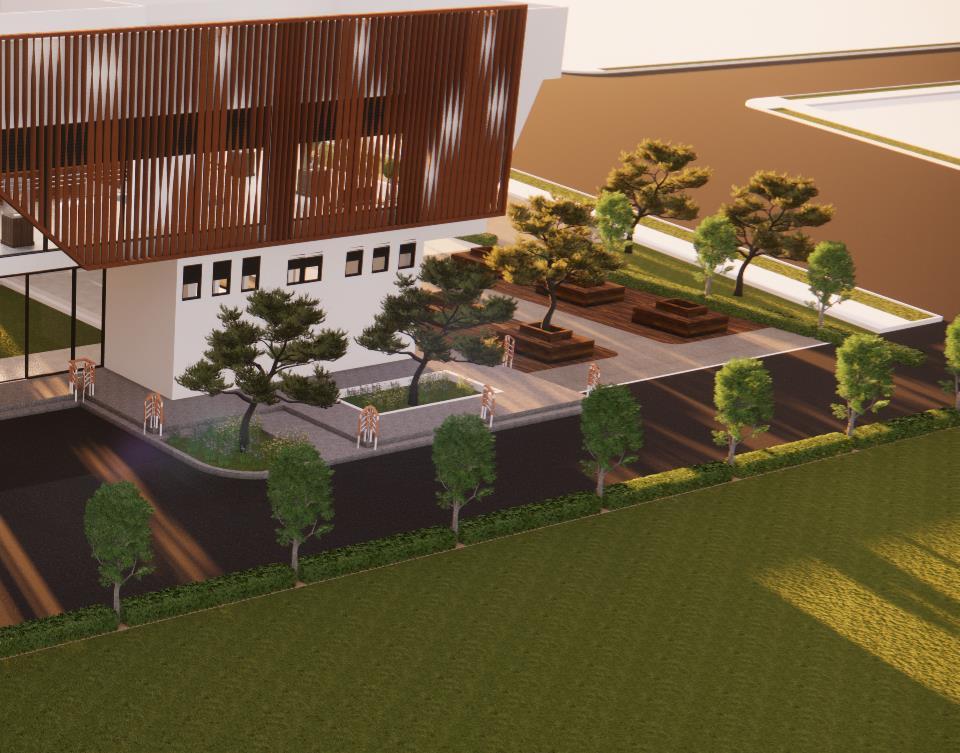

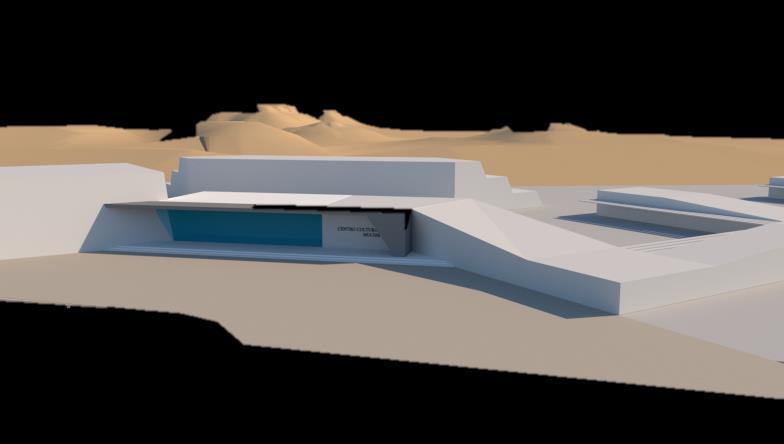

REN

DERS

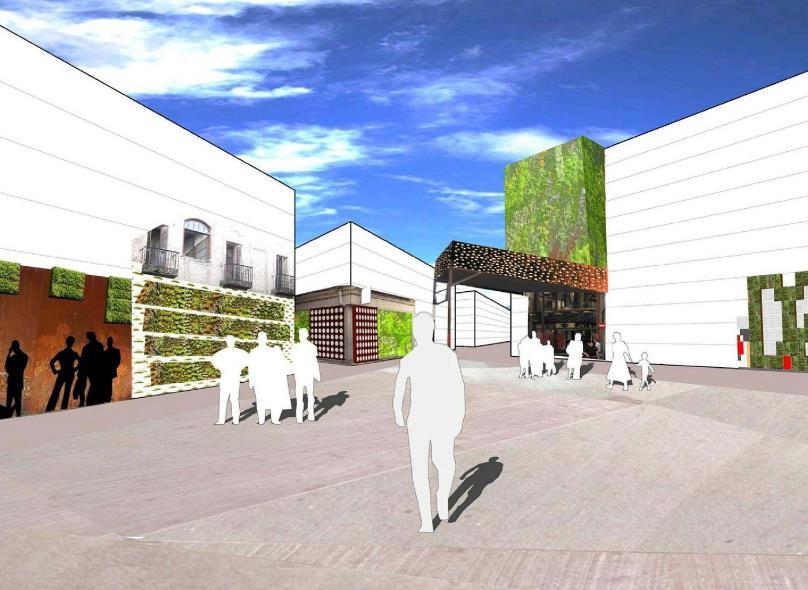

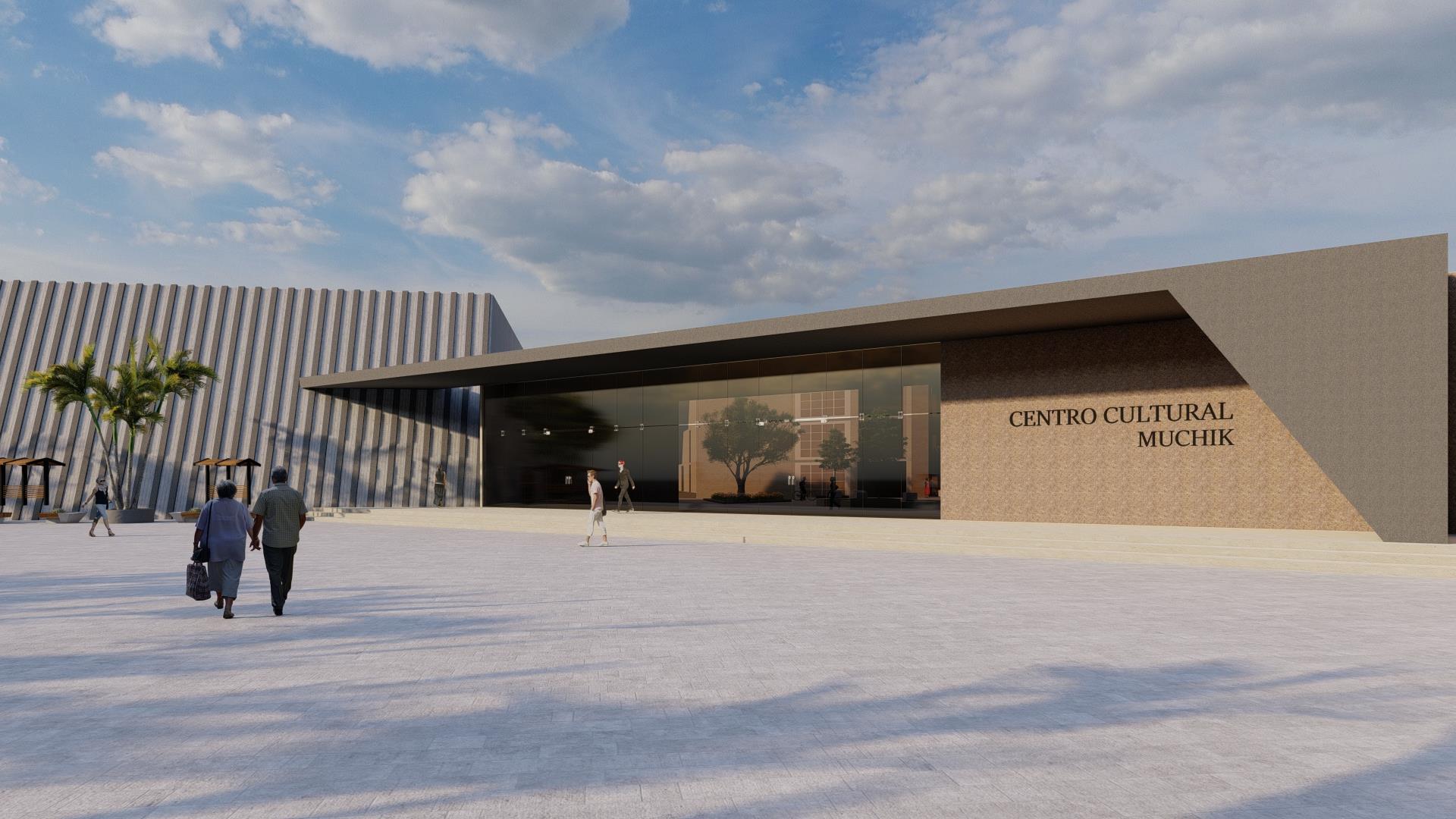

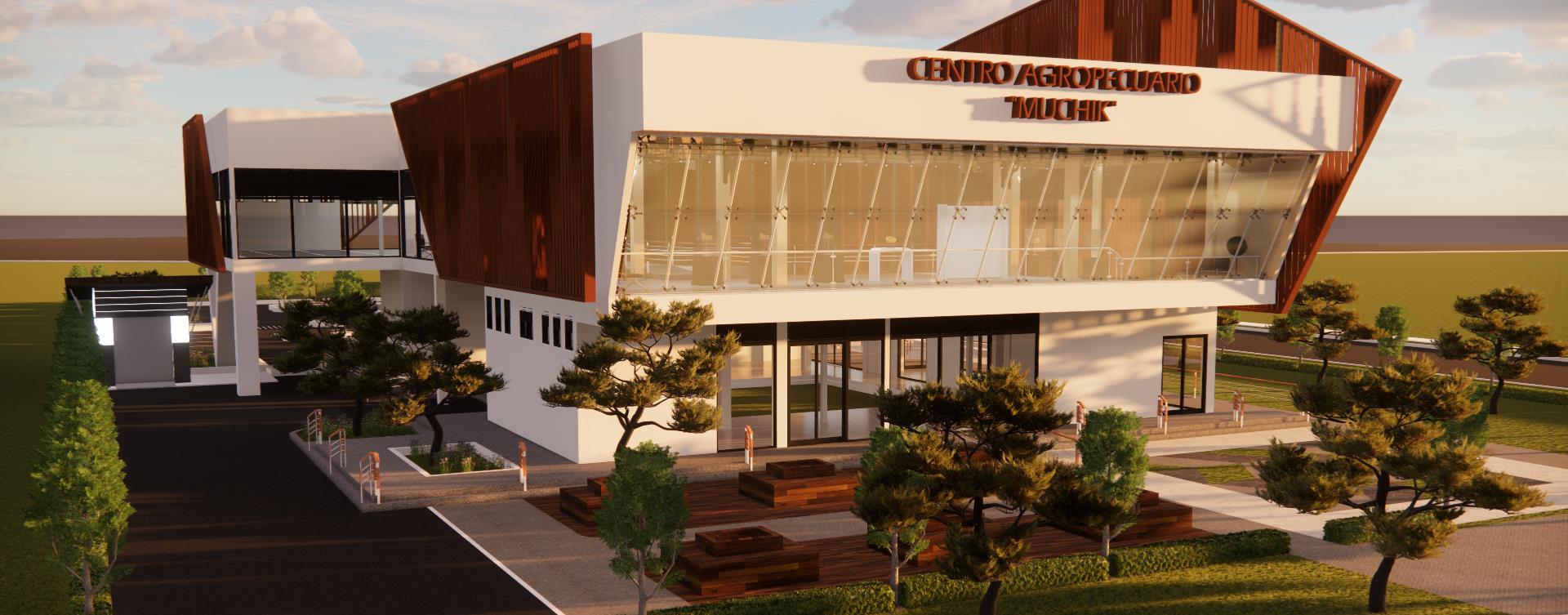

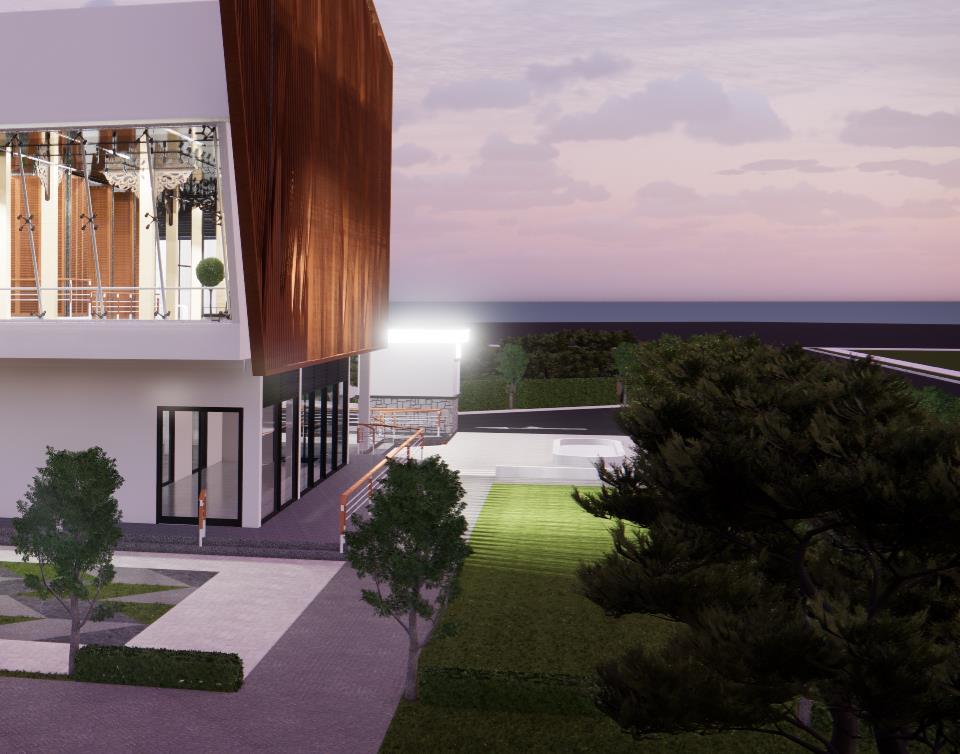

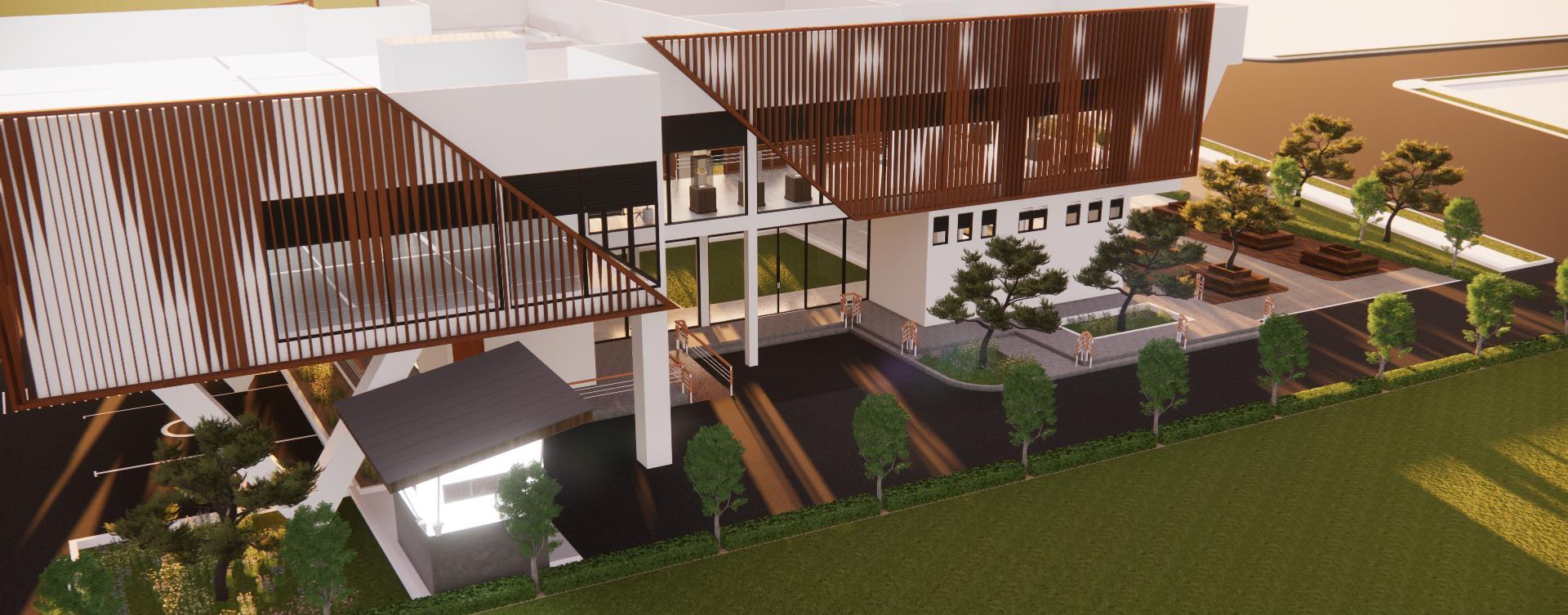

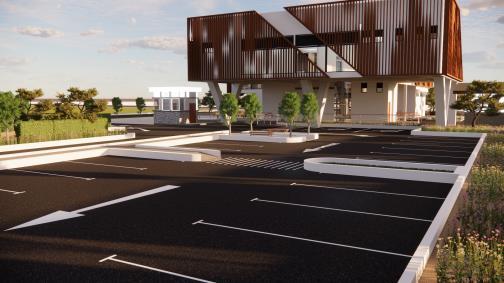

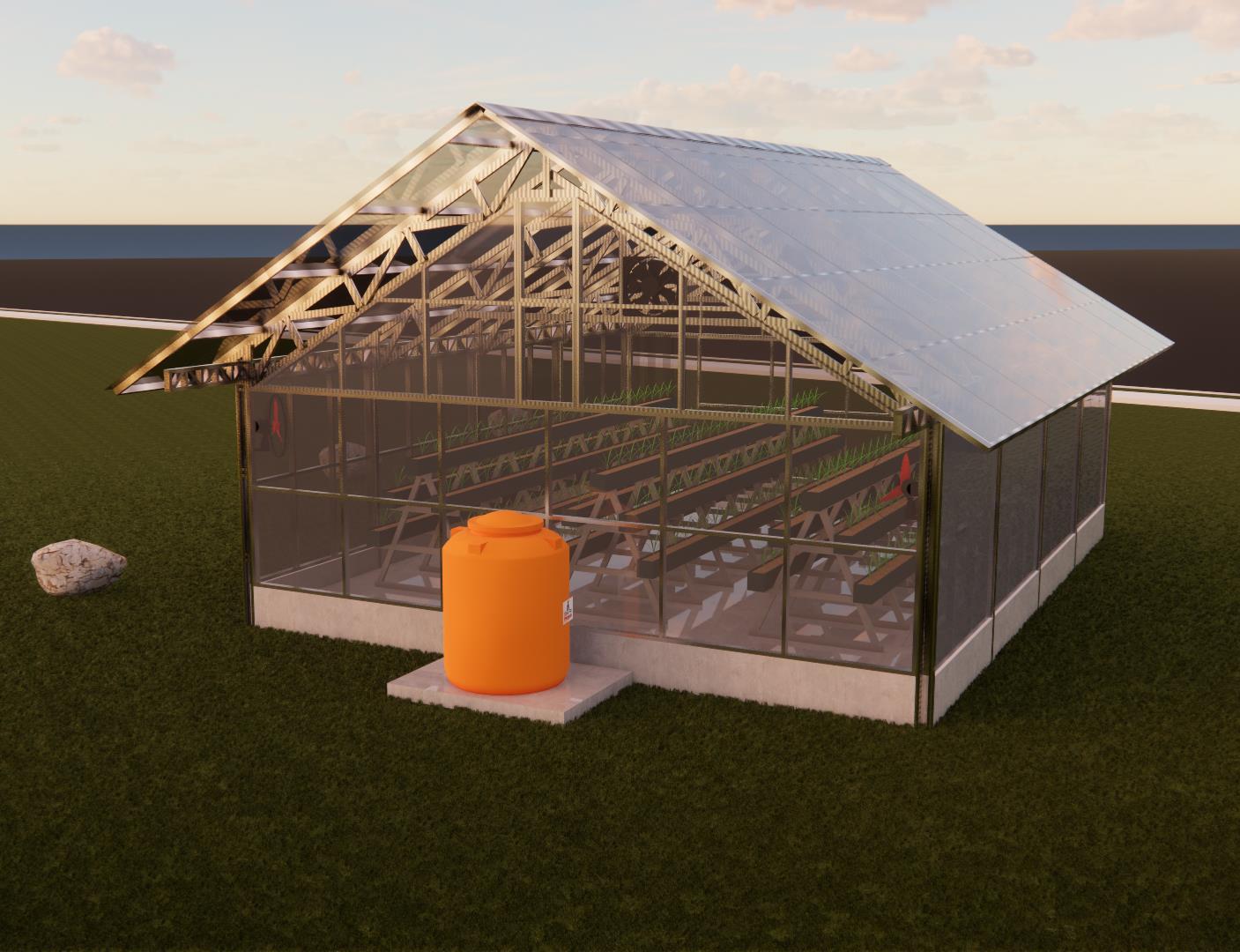

ZONIFICACIÓN RENDERS

PROPUESTA

PROPUESTA N° 2

PROPUESTA N°2

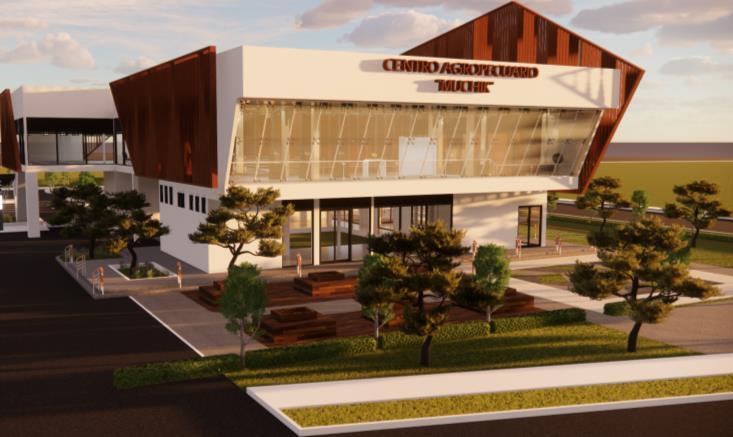

CENTRO DE DIFUSIÓN DE INFORMACIÓN AGRÍCOLA

OBJETIVO GENERAL OBJETIVO ESPECIFICO

PROBLEMATICA

Un centro de información agrícola es fundamental en una ciudad para lograr que una población aumente en productividad de sus cosechas, sin embargo la ciudad de Reque tiene una deficiencia de una infraestructura de este tipo que sería de suma importancia para el desarrollo de los pobladores.

Difundir información de nuevos métodos agrícolas que va a difundir a la población, en su mayoría de la zona, con terrenos agrícolas.

Diseñar espacios de difusión e información y capacitación agrícola que beneficie, tanto a la población de Siete techos, como a Reque.

ANALISIS FODA

FORTALEZAS DEBILIDADES

Existe una riqueza en el sector agrícola y pecuario en toda la zona de 7 techos.

Existe una amplia zona pre urbana que nos permite trabajar proyectos de difusión e información para que así pueda repotenciar el sector de 7 techos

Existe poca difusión de información sobre nuevas técnicas agrícolas que ayuden a mejorar la calidad y productividad de nuestros productos propios de la región

Además de generar empleo, se incrementara la especialización en las áreas agrícolas, generando así, personal capacitado, y mayor efectividad en su producción

OPORTUNIDADES AMENAZAS

Los centros de difusión debe ir de la mano con factores de concientización a la población, para que puedan trabajar de la mano, y muchas veces los pobladores no toman en cuenta estos proyectos.

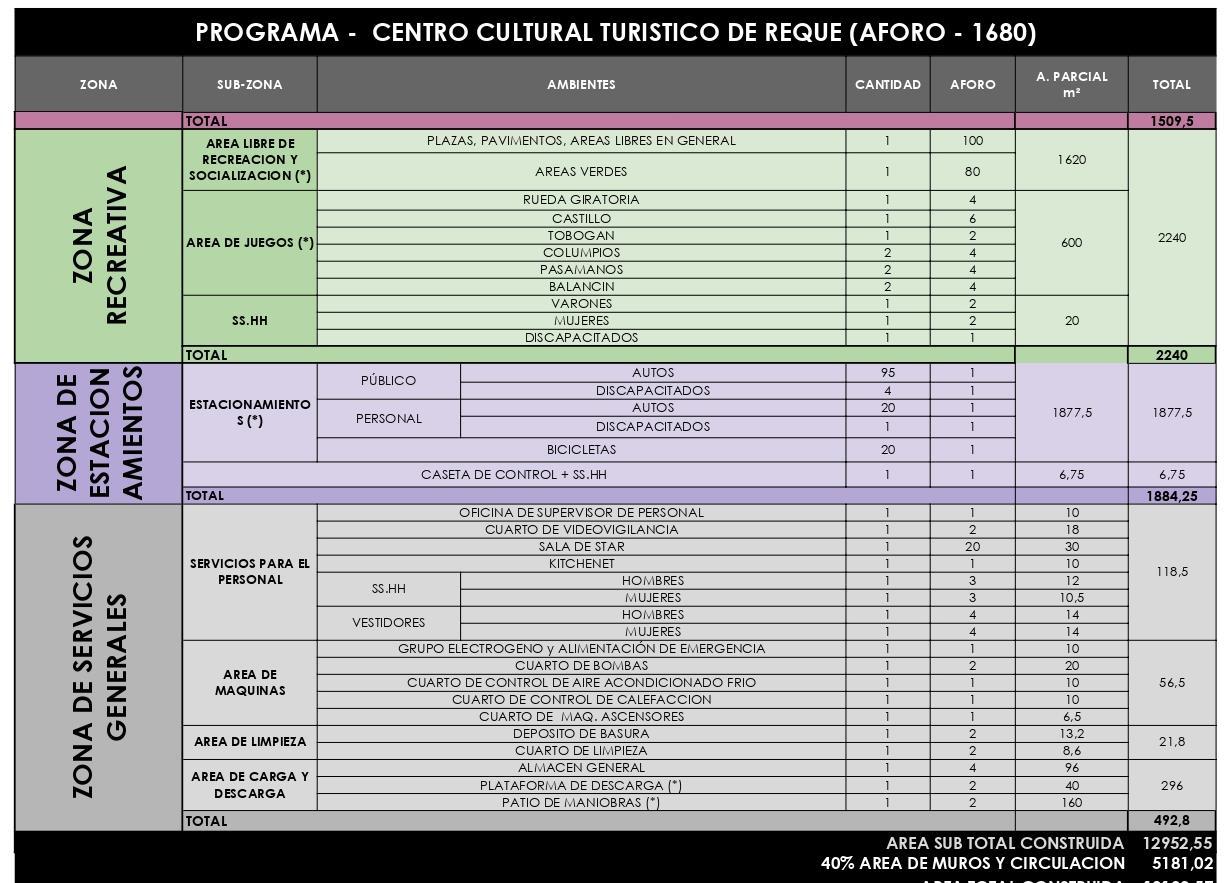

PROGRAMA

NECESIDADES PROGRAMA ARQUITECTÓNICO

ZONA ADMNISTRATIVA

ZONA EDUCATIVA

ZONA DE PARCELAS

ZONA DE COMERCIAL

ZONA DE RECREACIÓN

ZONA DE COMPLEMENTARIA

ÁREA RECEPTIVA

SECRETARÍA

DIRECCIÓN GENERAL (SS.HH. Y ARCHIVO)

SALA DE REUNIONES

ÁREA DE DIRECCIÓN

TALLERES HALL DE ESPERA ÁREA DE ESTARES

ÁREAS DE PARCELAS

BIOHUERTOS

ÁREA DE CAPACITACIÓN

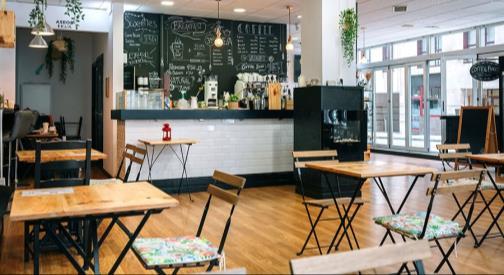

CAFETERÍA ÁREA DE CONSUMO

ESPACIOS PÚBLICOS

ÁREAS VERDES

ZONAS DE ESPARCIMIENTO

ÁREA DE ESPACIOS PÚBLICOS

ESTACIONAMIENTOS

CASETA DE VIGILANCIA

ALMACÉN

CUARTO DE LIMPIEZA

SS.HH. PARA DAMAS

SS.HH. PARA HOMBRES

SS.HH. PARA DISCAPACITADOS

ÁREA DE SERVICIOS

PLOT PLAN

El proyecto del CENTRO DE DIFUSION E INFORMACION

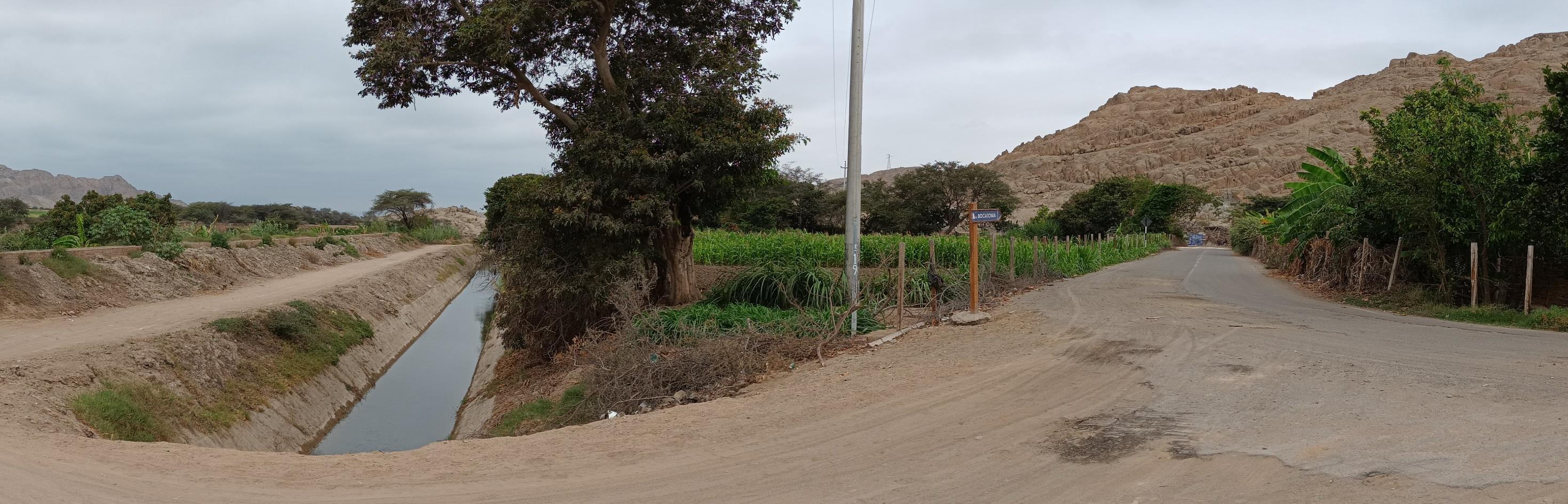

AGRICOLA se encuentra emplazado entre una avenida asfalta con rumbo a la bocatoma y con acceso al cerro 7 techos y una trocha carrozable con acceso al Rio Reque, este terreno actualmente es de uso agrícola

Los biohuertos se emplazan alrededor de una gran área actualmente de zona agrícola, con la finalidad que puedan tener acceso usuarios alejados del sitio actual de 7 techos

BIOHUERTOS

CENTRO DE DIFUSION E INFORMACION AGRICOLA

Estos biohuertos pueden ser expandidos en cantidad de acuerdo a las necesidades a futuro de los pobladores, tanto de 7 techos como de Reque

CONSTRUIR VINCULOS DE CIUDAD Y CAMPO

EMPLAZAMIENTO

COORDENADAS:

LATITUD: -6.833446

LONGITUD: -79.781662

LÍMITES:

NORTE: Río

SUR: Cerro Reque

ESTE: Montegrande

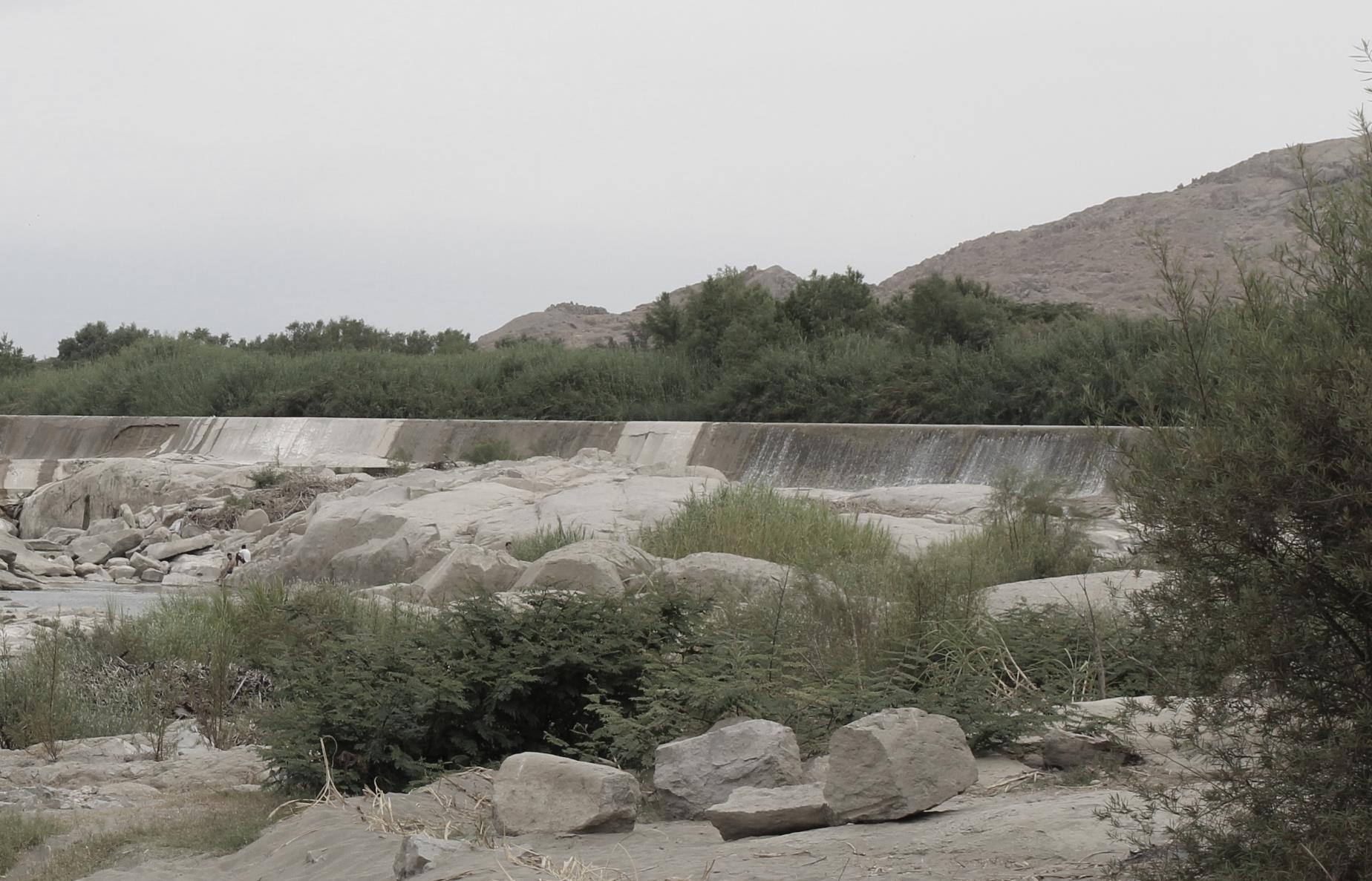

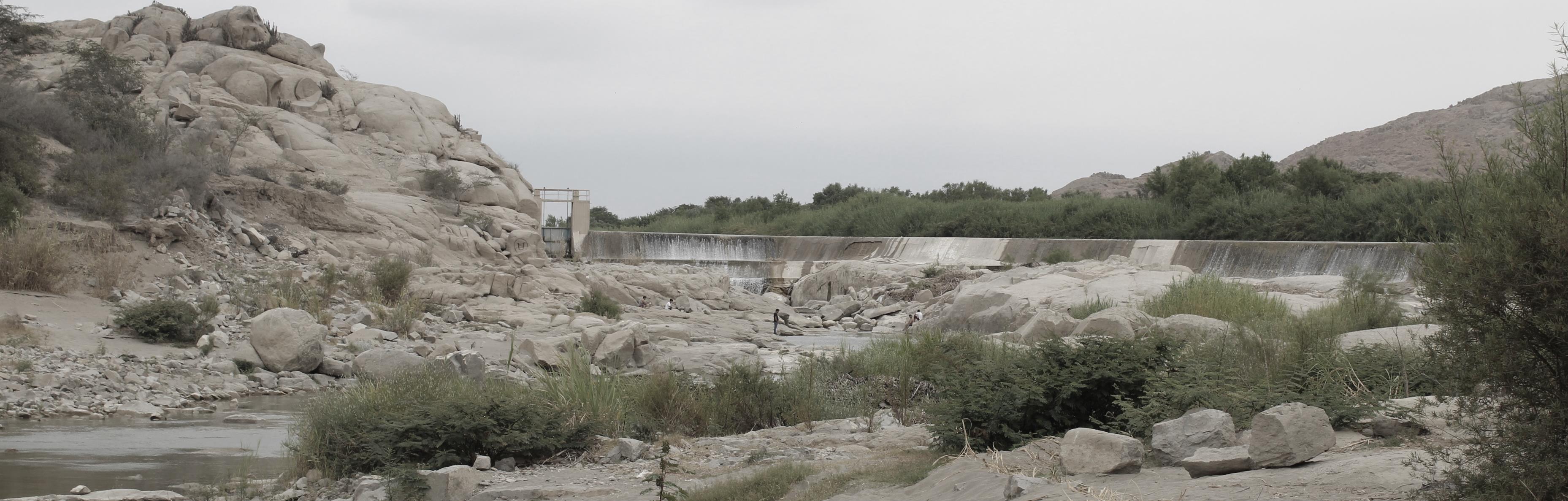

OESTE: Represa Bocatoma

CAPACITACION GENERANDO CULTURA DE BIOHUETOS

LAMBAYEQUE

PROPOSITO DEL PROYECTO

REPOTENCIAR LA INDUSTRIA AGROPECUARI A EN EL SECTOR

GENERAR EMPLEOS, ADEMAS DE TENER PERSONAL CALIFICADO PARA LA CAPACITACION

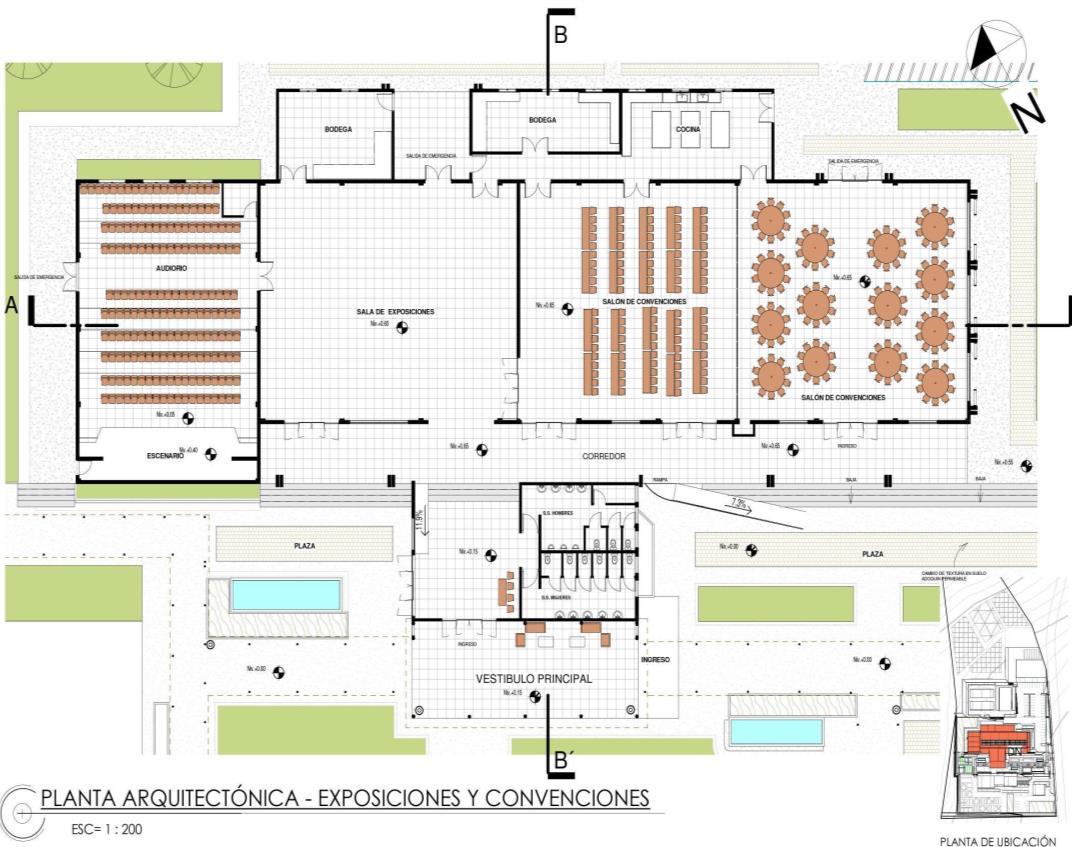

PLANTAS ARQUITECTÓNICAS

SALA

SALA DE REUNIONES

SERVICIOS GENERALES

AMBIENTES

HALL 1 2

SALAS INFORMATIVAS

ELEVACIONES

ELEVACIÓN FRONTAL

ELEVACIÓN DERECHA

ELEVACIÓN OESTE

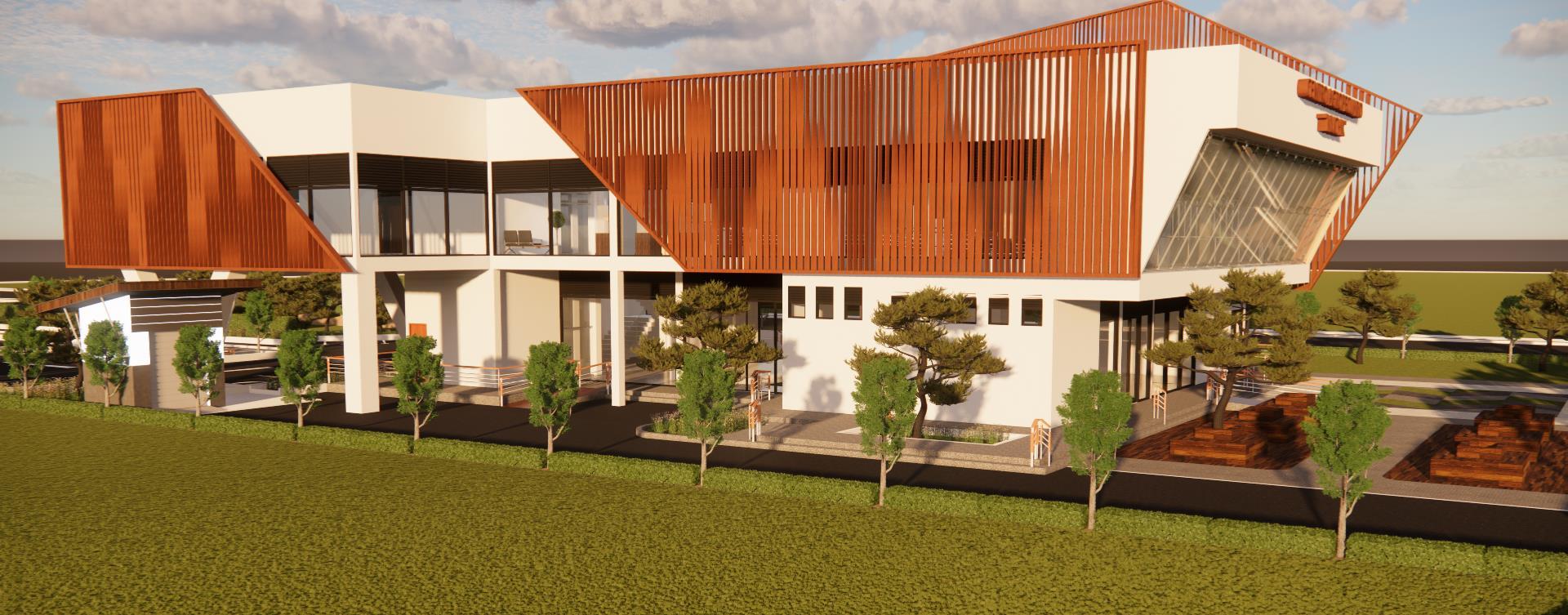

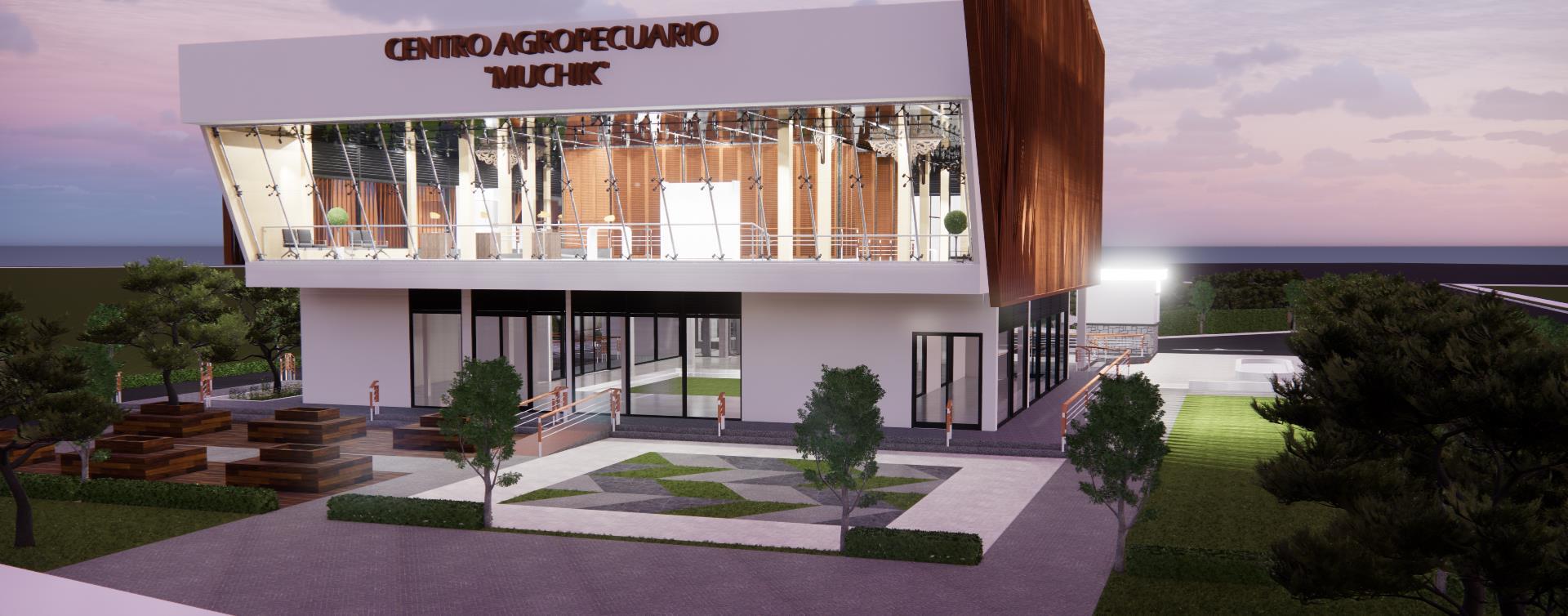

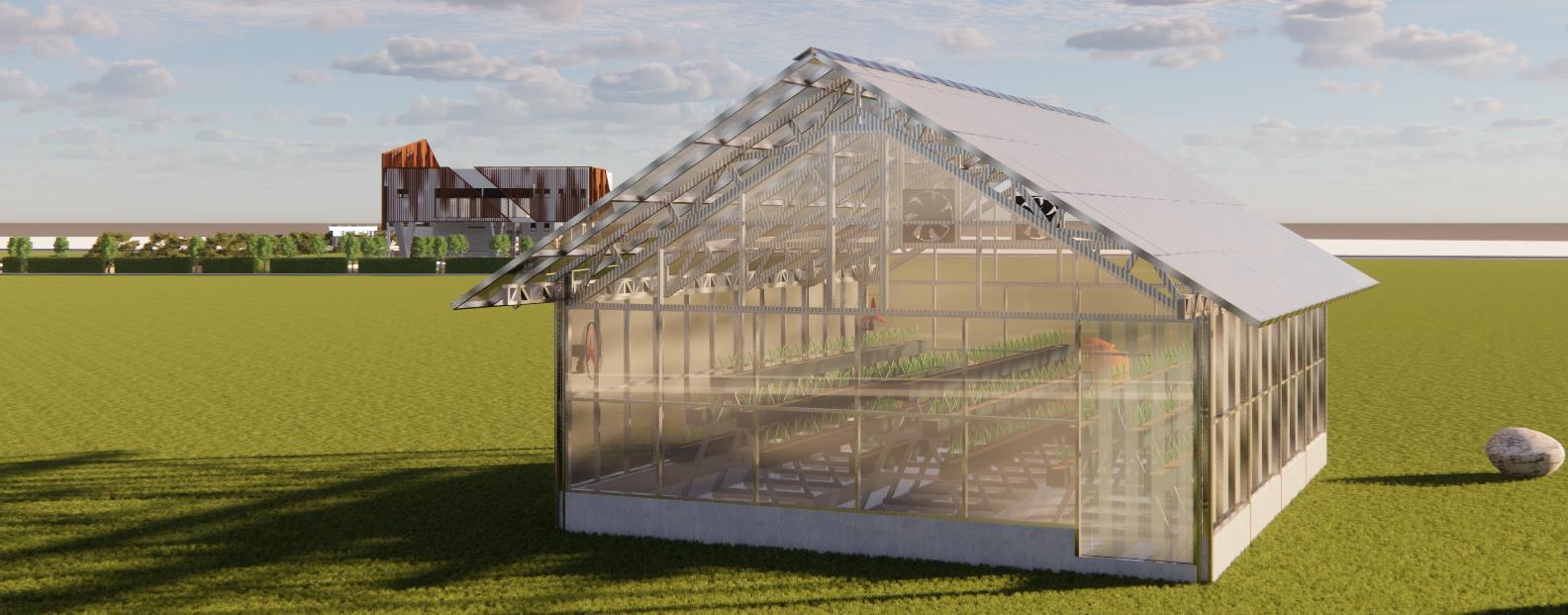

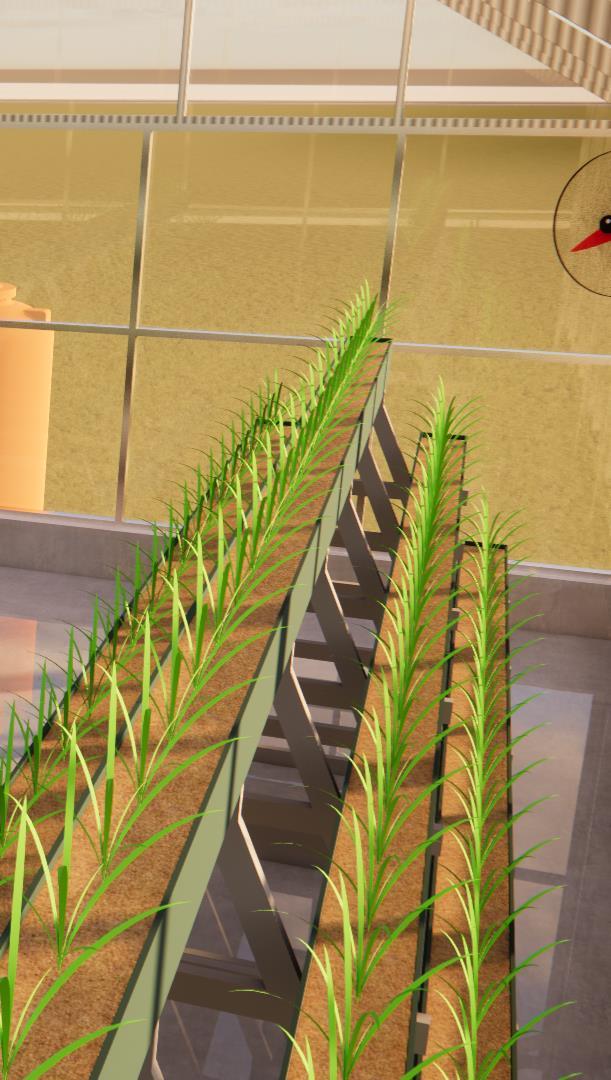

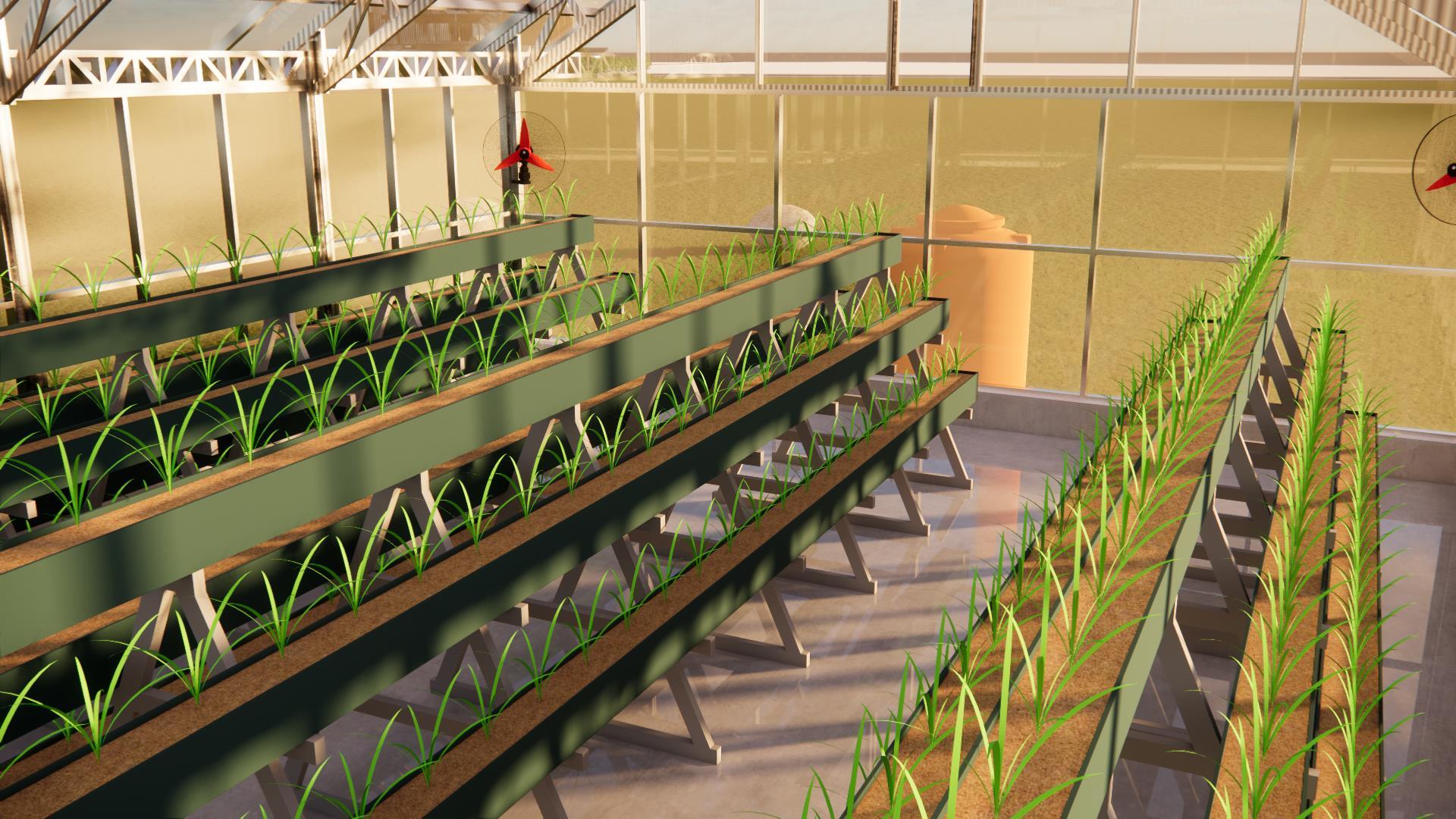

REN

DERS

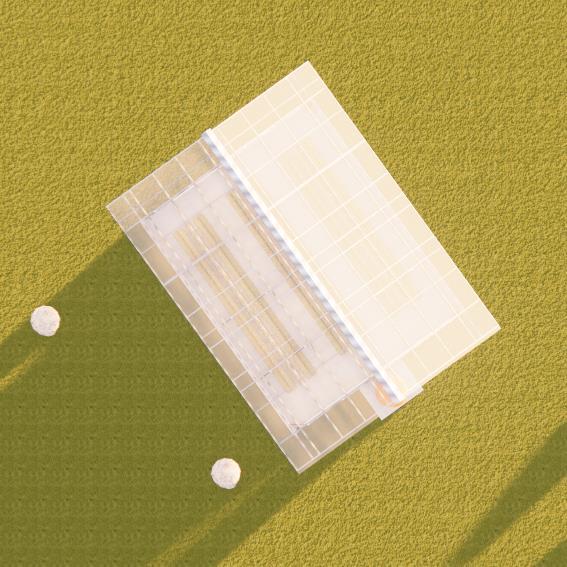

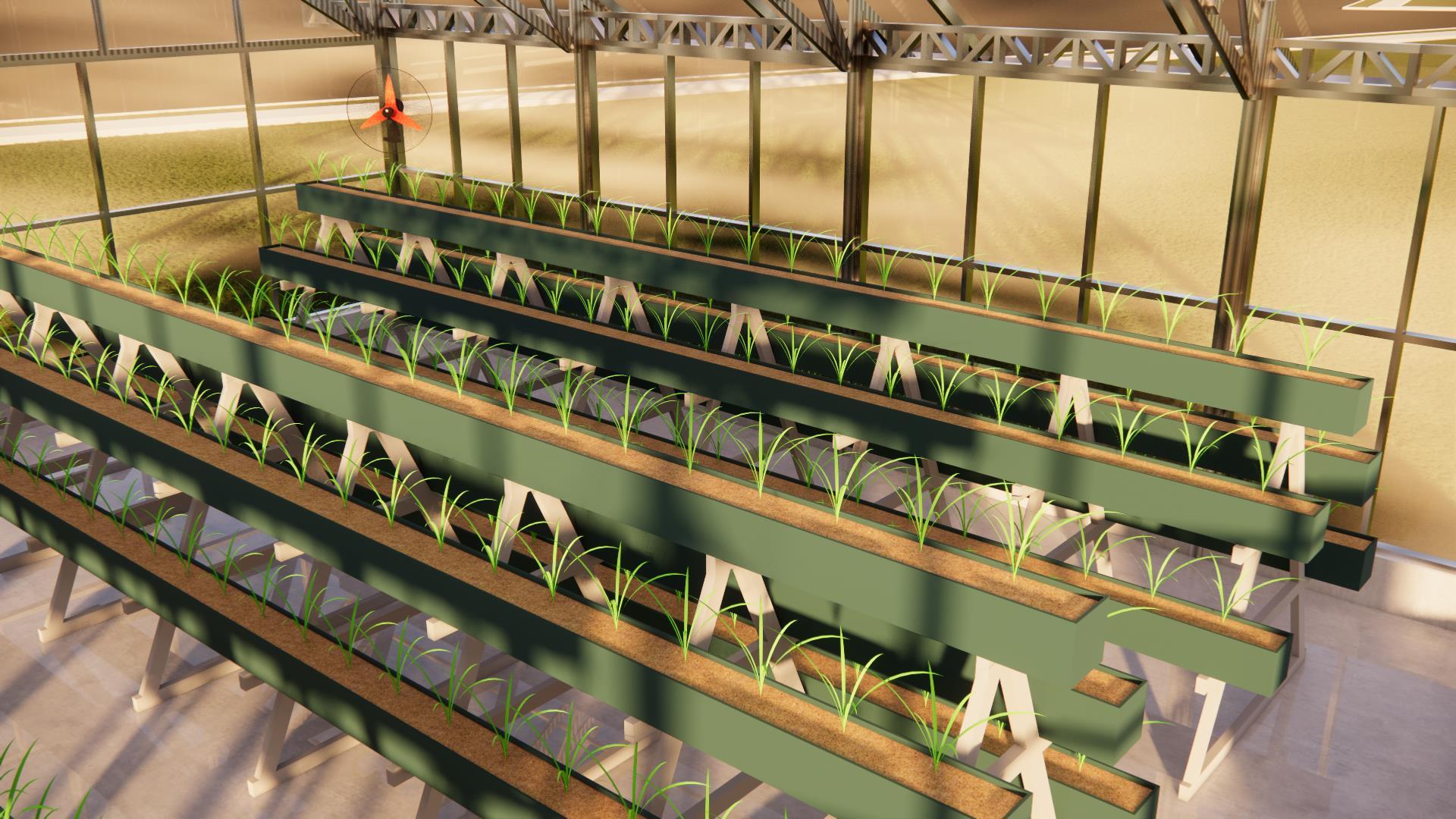

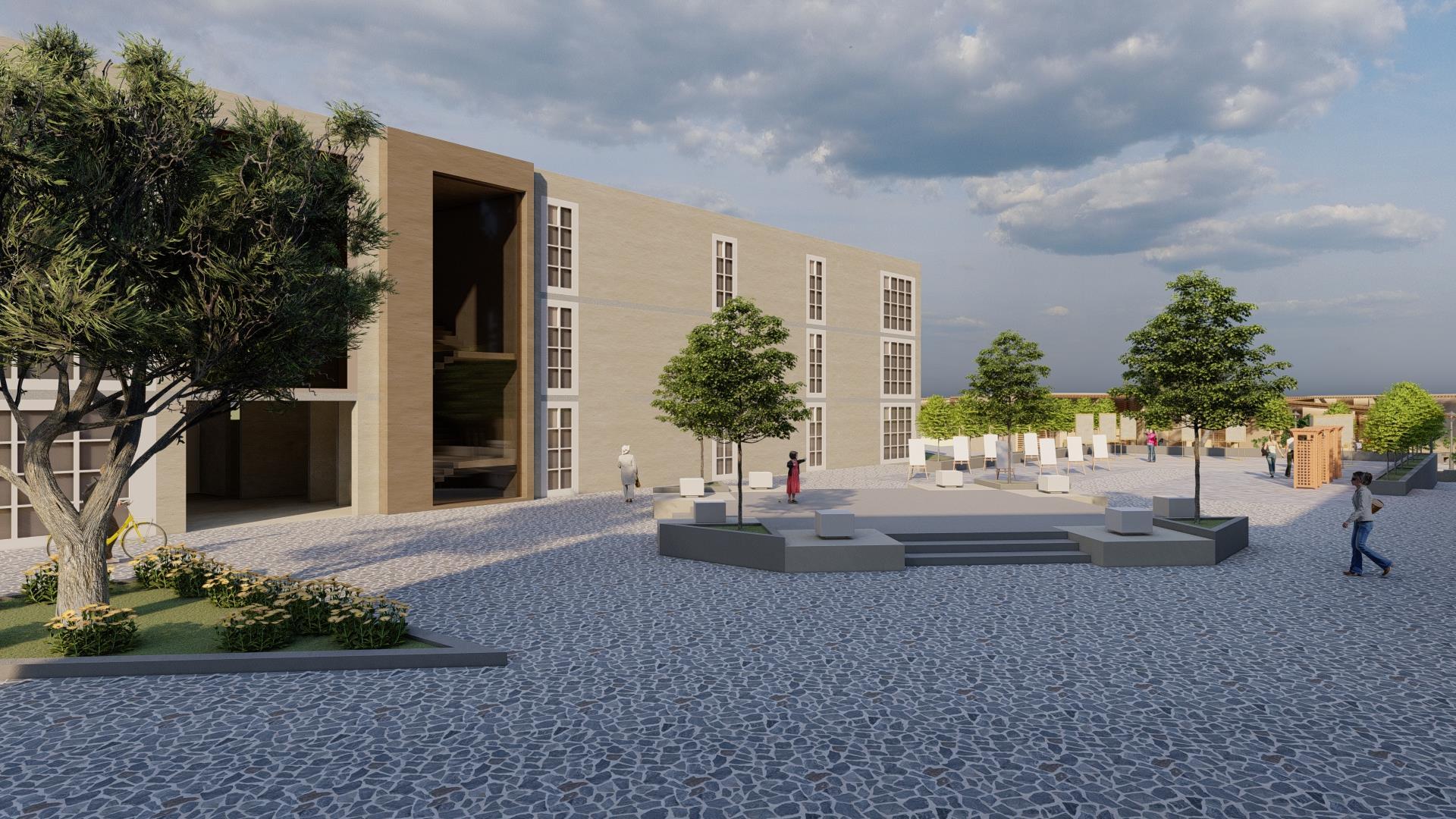

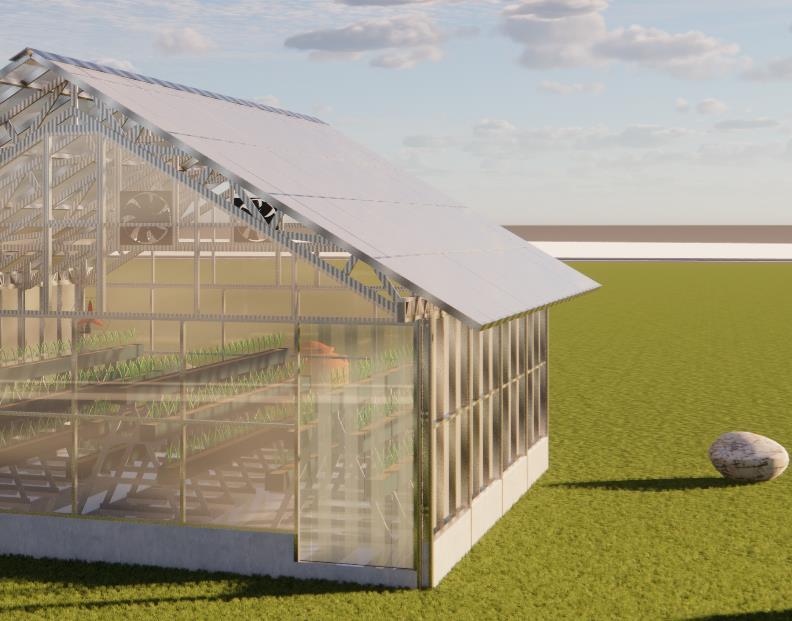

BIOHUERTOS

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

FACULTAD DE INGENIERÍA CIVIL, SISTEMAS Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA
