Brandmauern – Konstruktion REI 90, BSV 2003

Page 21

21

4.4.3

Brandmauern – Konstruktion REI 90

In Sparrenrichtung, Kastengesimse

Hohlräume in Vordächern (z.B. Kastengesimse, Vogeldielen) sind im Bereich von Brandmauern zweifach mit Feuerwiderstand EI 30 (nbb) zu unterbrechen (Brandschutzrichtlinie Schutzabstände – Brandabschnitte [1] Ziffer 3.3.7 bzw. Anhang Seite 37). Die Bekleidungsplatte mit Feuerwiderstand EI 30 (nbb) ist dicht an die Brandmauerkonstruktion REI 90 bzw. an die nicht brennbaren Dämmschichten anzuschliessen. Die Bekleidungsplatte kann in Vordachbereichen direkt an die Sparren und an die Tragkonstruktion der Untersichtsschalung befestigt werden.

443-1

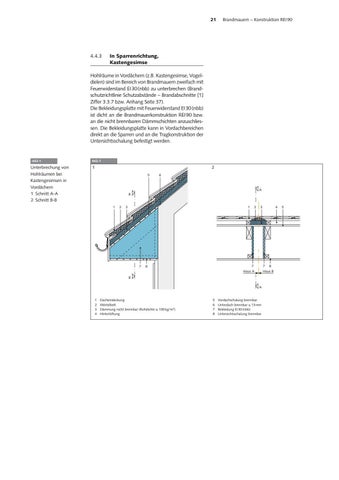

Unterbrechung von Hohlräumen bei Kastengesimsen in Vordächern 1 Schnitt A-A 2 Schnitt B-B

443-1

1

2 5

6

A B

1

2

1

3

7

2

3

7 Haus A

8

7 8 Haus B

B A

1 2 3 4

Dacheindeckung Mörtelbett Dämmung nicht brennbar (Rohdichte ≥ 100 kg/m3) Hinterlüftung

5 6 7 8

4

Vordachschalung brennbar Unterdach brennbar ≤ 13 mm Bekleidung EI 30 (nbb) Untersichtsschalung brennbar

5
