SISTEMA:P14SílicoCalcáreo
GRUPO:3
INTEGRANTES:
LeandraMonserratBazán
JeniffeVanesaSoplaPisc
KevinDorianChavezBurgos
AndreaAlexiaOsorioJara
NicoleAndreaLuzaHuaita
SECCIÓN:AR5F
CICLO2023-1
El terreno se encuentra en el distrito de Miraflores, Lima y este colinda con:
Este proyecto se sitúa en Lima, Perú; distrito de Miraflores. Sus coordenadas son:
Para los estscionamientos se contó con una cantidad de 6 estacionamientos según el numero de habitaciones
USO PERMITIBLE PARA USO RECIDENCIAL Y COMERCIAL (CAFETERÍA)
Mayorasoleamiento,carasexternas
Mayorvientoencaraposterior
UASUALMENTE existe una cantidad de viento de 19 km/h a 38 km/hcondirecciónalOeste
Humedaddel77% La precipitación media anuales979mm
La temperatura anual es de 15 gradosamás.
Predominaelcomercio.
Retiro de 3m ,posible uso para localcomercial.
Asoleamiento
Solsticio de verano
Equinoccio de otoño
De acuerdo a la posición de nuestra edificación, los rayos solares se aprovecharian mejor durante los atardeceres.
El mes con más días mojados es Enero, con un promedio de 13.3 días
El mes con menos días mojados es Agosto, con un promedio de 2.8 días
El mes con más días con solo lluvias es Enero, con un promedio de 13.3 días.
La humedad percibida varía mucho. El período más húmedo dura 3.7 meses, del 24 de diciembre al 16 de abril, siendo bochornoso e incómodo al menos el 17% del tiempo. Febrero es el mes más bochornoso y Septiembre el menos
Solsticio de invierno
Equinoccio de primavera
De acuerdo a la posición de nuestra edificación, los rayos solares se aprovecharían mejor durante los atardeceres.
Llueve durante el año en Miraflores. El mes con más lluvia es Febrero, con un promedio de 102 milímetros de lluvia.
El mes con menos lluvia es Agosto, con un promedio de 14 milímetros de lluvia.
Los veranos son cálidos, húmedos, áridos y nublados, mientras que los inviernos son largos, frescos, secos, ventosos y mayormente despejados. Las temperaturas oscilan entre 15 °C y 27 °C. La mejor época es de principios de abril a mediados de octubre.
PRIMERPISO VIVIENDA
Ocupación: Condición:
Jubilados
AlbertoM:Discapacidad motora y dolores crónicos (espaldacuello)
SEGUNDOPISO VIVIENDA
Miembros:2
Futurospropietarios:
Alberto Morales (67 a RosaGarcía(62años)
Características
-Espaciosamplios, incluyen pasadizos,noesnecesario cocinaampliayaquelamay vecescomenencasadesu
Miembros:4
-AntonioRodriguez(37
-IsabelTorres(32años)
-JuliaRodriguez(7años)
-TonyRodriguez(6años)
Ocupación:
-LuisV.:Empresario
-PatyP.:Profesora
-KendraV.:Estudiante
Ocupación:
-AntonioR :Administrador
-IsabelM :Pintora
-JuliaR :Estudiante
-TonyR :Estudiante
Características
AIsabellegustapintarasíquedebedeteneruna terrazaconvistaalexterior,loshijosnecesitanun pequeñoestudioparahacertareasdelaescuelay loscuartosdebenseramplios paracuandocrezcan
Características
-Alahijalegustatocarelpiano,porloquelegustaríatener unahabitaciónendondeellapuedahacersuspracticas. -Muchasvisitas,losespaciospúblicosdebenseramplios.
Esta cafetería contará con una zona de mesas y una zona de delivery, además tendrá estacionamiento para una moto y su propia entrada de serviciodondenointerrumpirálacirculacióndellpúblico.
JARDÍN VERTICAL
Al tener un sistema constructivo con poca capacidad de vanos en los muros, decidimos colocar los cuartos mucho más pegados a las ventanas para aprovechar la iluminación
El departamento tiene en tod la circulación espacio suficiente para que una persona en silla de ruedas de una vuelta completa.
Cada departamento está asociado a las necesidades del usuario, por ejemplo el cuarto de música y la zona de estudio. En el local comercial colocamos una zona de mesas al exterior para aprovechar el retiro y agrandar la zona pública
Tipo de planta: Boa
Nuestro jardín vertical fue estratégicamente colocado cerca a los balcones ya que en esa esquina se llega a concentrar luz solar y crea un confort bioclimático al entrar en contacto con el jardín.
Además de esto usaremos una planta característica por estar en climas húmedos como es Miraflores. Esto nos ayudará también a evitar la producción de moho ya que la planta no se necesita constante riego y se limpia fácilmente al estarposicionadocercaalosbalcones.
Ingresoa departamento discapacitado
IngresoaHallde departamentos
Porestándarlasdimensionesson:
Ancho:14cm
Alto:24cm
Largo:50cm
También es posible encontrar bloques de silico calcáreo en dimensiones personalizadas según las necesidades del proyecto.
CAPÍTULO 3 - COMPONENTES DE LA ALBAÑILERÍA
6.3 CLASIFICACIÓN PARA FINES ESTRUCTURALES Los morteros se clasifican en: tipo P, empleado en la construcción de los muros portantes; y NP, utilizado en los muros no portantes (ver Tabla 4).
6.4 PROPORCIONES Los componentes del mortero tendrán las proporciones volumétricas (en estado suelto) indicadas en la Tabla 4.
Bloques P-14 - Compuesto por Arena de sílice: 70-80% + Cemento: 10-20% + Cal:
5-15% + Agua: 5-10%
Refuerzo Vertical - Cuenta con 4 perforaciones, cada una de 6 cm de diametro. Refuerzo Horizontal - El canal horizontal cuenta con 11 cm de ancho x 2 cm de profundidad.
Cada bloque P-14 de silico-calcáreo cuenta con 12 perforaciones de 2.5 cm de diámetro.
Los muros de silico-calcáreo son construidos por apilamiento de las placas P-14, las cuales se unen mediante mortero y refuerzos de acero en las esquinas y alrededor de las aberturas de las puertas y ventanas.
La placa P-14 califica como bloque con clase de unidad de albañilería "P", los bloques o ladrillos de clase P se caracterizan por tener una resistencia a la compresión mínima de 35 kg/cm² (3.43 MPa) y una absorción de agua máxima del 15%.
La construcción de muros de carga es menos flexible y no permite realizar modificaciones después de su construcción.
Requiere un mayor control de calidad durante su construcción para garantizar la resistencia y durabilidad de la estructura.
El diseño de los planos debe ser modular para adaptarse a las unidades de construcción, lo que puede limitar las posibilidades de diseño.
10.1 Los muros se construirán a plomo y en línea. No se atentará contra la integridad del muro recién asentado.
10.6 No se asentará más de 1,30 m de altura de muro en una jornada de trabajo
10.7 Las juntas de construcción entre jornadas de trabajos estarán limpias de partículas sueltas y serán previamente humedecidas.
10.9 El procedimiento de colocación y consolidación del concreto líquido dentro de las celdas de las unidades, como en los elementos de concreto armado, deberá garantizar la ocupación total del espacio y la ausencia de cangrejeras.
Mejora el aislamiento acústico y térmico del edificio
Ofrece mayor resistencia al fuego y a los terremotos gracias a su alta densidad y la inclusión de refuerzos de acero.
Permite construir muros más altos en menor tiempo, lo que reduce el tiempo de construcción.
Por sus materiales empleados el costo de construcción disminuye. Es un material sostenible y respetuoso con el medio ambiente, ya que se fabrica con materiales naturales y no tóxicos.
RNE-NormatécnicaE.030DiseñoSismorresistente:
Planta2y3
Escala1/50
Segun la norma E-070 (albañileria armada)
55.6 La cimentación debe constituir el primer diafragma rígido en la base de los muros para lo cual deberá ser diseñada de acuerdo a las propiedades mecánicas del suelo de cimentación.
50.2 Para el asentado de la primera hilada, la superficie de concreto que servirá de asiento (losa o sobrecimiento según sea el caso), se preparará con anterioridad de forma que quede rugosa; luego se limpiará de polvo u otro material suelto y se la humedecerá, antes de asentar la primera hilada.

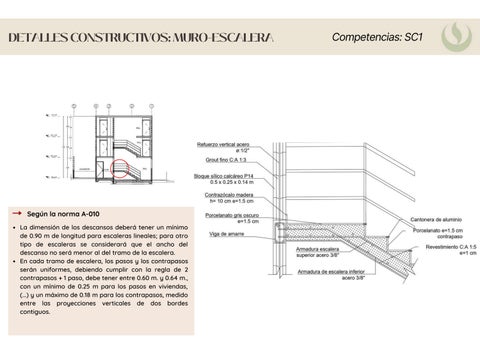

A) Escalera Integrada. Escalera que no esta aislada de la circulación horizontal y cuyo objetivo es satisfacer las necesidades de tránsito de las personas entre pisos de manera fluida y visible.
Las escaleras tendrán un ancho mínimo de 1,20 m.
La dimensión de los descansos deberá tener un mínimo de 0.90 m de longitud para escaleras lineales; para otro tipo de escaleras se considerará que el ancho del descanso no será menor al del tramo de la escalera. En cada tramo de escalera, los pasos y los contrapasos serán uniformes, debiendo cumplir con la regla de 2 contrapasos + 1 paso, debe tener entre 0.60 m. y 0.64 m., con un mínimo de 0.25 m para los pasos en viviendas, (...) y un máximo de 0.18 m para los contrapasos, medido entre las proyecciones verticales de dos bordes contiguos.
otro material suelto y se la humedecerá, antes de asentar la primera hilada.
Segun la norma E-070 (albañileria armada)
51.2 El refuerzo horizontal debe ser continuo y anclado en los extremos con doblez vertical de 100 mm en la celda extrema.
51.3 Las varillas verticales deberán penetrar, sin doblarlas, en el interior de los alvéolos de las unidades correspondientes.
51.14El refuerzo horizontal en los muros no será traslapado dentro de los 600 mm o 0,2L del extremo del muro. La longitud de traslape será la requerida por tracción y los extremos de las barras en el traslape deberán amarrarse entre sí.
traslapado dentro de los 600 mm o 0,2L del extremo del muro. La longitud de traslape será la requerida por tracción y los extremos de las barras en el traslape deberán amarrarse entre sí.
Guantes
Lentes
Casco
Botas
Mascarilla
Ropagruesaoresistente
Botasdeseguridadcon
puntadeacero
Protectoresdeoído
Casco
12345-
