Instalaciones

MATERIALIDADIII

Cát.Arq.Martin-Año2019

FacultaddeArquitectura,PlaneamientoyDiseño

Alumna:LauraConsoli Docente:Arq.LeticiaAmadío

Tecnología

Para materializar los desagües pluviales y cloacales se optó por el sistema Awaduct, de caños y accesorios de polipropileno con conexiones deslizantes mediante O’Ring con doble labio. El polipropileno sanitario tiene grandes ventajas con respecto a otros materiales, fundamentalmente su facilidad de montaje y durabilidad. No se degrada, no se corroe, soporta hasta 100°C y tiene buena resistencia mecánica a los golpes, a la vez que es un material con escasa rugosidad.

Debido al escaso espesor de contrapiso, las instalaciones se realizan suspendidas bajo losa, a la vista o tapadas por cielorrasos suspendidos, sujetadas con grapas fijas. En el caso de los balcones, se utilizaron piezas de poca profundidad, diseñadas para tal fin, sin necesidad de ejecutar un espacio técnico. Todos los ramales son recogidos piso por piso por Cañerías de Descarga Vertical (CDV), que permiten desagüar los artefactos de todos los niveles. Una vez en planta baja, la instalación se entierra bajo contrapiso hasta conectar con las Cámaras de Inspección (CI) y la Boca de Desagüe Tapada (BDT), ejecutadas in situ.

Cálculo de desagüe pluvial

Comprende los elementos destinados a recoger y evacuar aguas de lluvia.

Se diseñó un sistema exclusivamente pluvial, es decir, independiente de la instalación cloacal.

Embudos

Superficie a evacuar: 18 m2/ + 49 m2/ = 67 m2/.

Se adoptan embudos 20 x 20 cm, que permiten desaguar una superficie de 80 m2

Conductos pluviales

Se considera una lluvia de 1 mmca min, incidiendo en una superficie de 67 m2

67 m2 x 0,001 m min = 0,067 m3 min x 1000 = 67 lts min = 1,12 lts seg 60 seg

Para una pendiente de 2%, se adoptan conductos de ø 0.110 que permiten desaguar un caudal de 10 lts / seg > 1,12 lts / seg.

Boca de desagüe

En planta baja, se adopta una BDT de 20 x 20 cm que permite desaguar una superficie de 80 m2

De la misma, un conductal dirige el agua hacia el cordón cuneta.

Cálculo de desagüe cloacal

Comprende los elementos destinados a eliminar los desechos y aguas servidas de manera rápida y segura. Se optó por un sistema dinámico, que consiste en conectar la instalación del edificio a un sistema centralizado de líquido residual.

Cálculo de pendiente de cañería principal La pendiente aceptable debe calcularse entre 1:20 (5 cm/m) y 1:60 (1,6 cm/m).

Se establece un plano de comparación del proyecto a 3 m bajo el nivel de vereda. El punto de enlace con la red se ubica a 1 m bajo el nivel de vereda y a 0,60 m de LM, obteniendo h/1= 3 m - 1 m = 2 m

Considerando una profundidad mínima de la primer CI hasta el intradós de 0,40 m, se calcula h/2= 3 m - 0,40 m = 2,60 m

Al tratarse de varios tramos se debe considerar entre la entrada y la salida de los caños de cada CI un salto de 5 cm, obteniendo desnivel= 3 CI x 0,05 cm = 0,15 cm

Sumatoria de desarrollo de cañería = 9,91 m + 5,06 m + 1,17 m = 16,14 m

De esta manera, se calcula la pendiente p = h/2 - h/1 - desnivel = 2,60 m - 2,00 m - 0,15 m = 0,028 m/m = 2,80 cm/m largo 16,14 m

La pendiente de 2,80 cm/m se encuentra dentro del rango aceptable (1:35). Se adopta una pendiente de 3 cm/m (1:30)

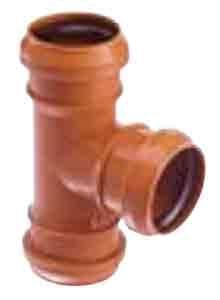

Conducto de ø110, ø63 y ø40 mm Codo a 45º de ø110, ø63 y ø40 mm Codo a 87º de ø110, ø63 y ø40 mm

Ramal Simple a 87º de ø110xø100 con ventilación ø63

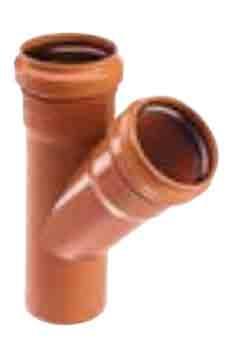

Ramal doble a 45º de ø110xø100 con ventilación ø63

Ramal simple a 45º de ø110xø100 y ø110xø63.

Ramal simple de ø110, ø63 y ø40 mm

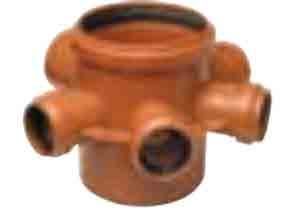

Ramal invertido a 45º de ø110xø63 Caño cámara vertical de ø110

Pileta de patio de ø63xø40 mm

Boca acceso cocina de ø110xø63 Pileta balcón de ø63

Portarrejilla acanalado con rejilla de acero 15x15 Embudo horizontal con rejilla 20x20 de ø110

Tecnología

Se decide resolver las instalaciones de provisión de agua sanitaria con el sistema Acquasystem, compuesto por tubos y conexiones de Polipropileno Copolímero Random con alta resistencia a impactos y a elevadas temperaturas. Su superficie lisa y el material asegura que no se forme sarro ni se corroa. A su vez, su material es un buen aislante térmico y acústico, evitando ruidos molestos.

Los tubos y accesorios se unen mediante Thermofusión, un sistema que calentando a una temperatura de 260°C fusiona los elementos conformando una única pieza monolítica, es decir, una tubería continua sin roscas ni pegamentos, eliminando el riesgo de pérdida de agua.

Diámetro de cañerías de bajada

Se calcula el consumo de cada bajada expresado en cm , posteriormente se le asignan valores a todas las unidades, y luego se suma desde el nivel más bajo hacia arriba, hasta llegar al colector. La sección disminuye a medida que se desciende ya que se alimentan menos artefac-

Tubos de agua fría y caliente Unión en te Codo a 90º

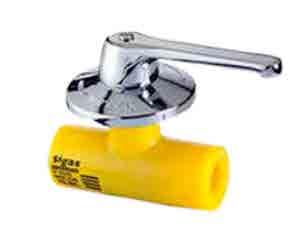

Llave de paso Válvula esférica

Bomba CP150 Flotante mecánico (TB) Flotante eléctrico automático (TB y TR)

Cálculo instalación aguas sanitarias

Como primer dato, debemos saber que la empresa prestadora de servicio, Aguas Santafesinas S.A., propone como nivel piezométrico 11 m.c.a. (presión de agua proveniente de la red).

Como el tanque de reserva se ubica a +24m sobre el nivel de vereda, se debe proponer un tanque de bombeo para elevar el agua.

Cálculo de reserva total diaria (RTD)

Es la sumatoria de las capacidades mínimas de reserva de cada unidad.

-Planta baja (toilette): 250 lts/d

-U 1 dormitorio: 600 lts/d x 6 u = 3600 lts/d

-U 2 dormitorios: 725 lts/d x 6 u = 4350 lts/d

-Planta azotea (toilette y Pc): 250 lts/d + 100 lts/d = 350 lts/d

RTD: 250 lts/d + 3600 lts/d + 4350 lts/d + 350 lts/d = 8550 lts/depto

El total de la reserva se puede distribuir en proporciones entre 1/3 y 1/5 en el tanque de bombeo; y 2/3 y 4/5 en el tanque de reserva.

TB/(mín): 1/5 x 8550 lts/d = 1710 lts

TB/(máx): 1/3 x 8550 lts/d = 2850 lts

TR/(mín): 4/5 x 8550 lts/d = 6840 lts

TR/(máx): 2/3 x 8550 lts/d = 5700 lts

Diámetro de la conexión domiciliaria

Sus dimensiones habituales son de 0,013 m (1/2") o 0,019 m (3/4"). Su dimensión debe permitir el llenado de la RTD entre 1 hs (3600 s) y 3 hs (10800 s).

Q (caudal): RTD = 8550 lts/dpto = 0,792 lts/s Tiempo de llenado 10800 s

Presión disponible = presión mín. a nivel de vereda + desnivel de altura de ingreso de agua a TB = 10 m = 11 m.c.a. - 1 m = 10 m

Según tabla, para un caudal de 0,792 lts/s ≈ 0,81 lts/s y 10 m.c.a., corresponde un diámetro de 0,019 m (3/4").

Diámetro de cañería de TB a TR

Como norma se adopta un rango mayor al de la conexión domiciliaria, es decir 25 mm (1").

Cálculo de bomba

Se calcula a partir del caudal de agua y de la altura de la columna de agua a vencer.

Q (caudal): 0,792 lts/s = 47,52 lts/min ≈ 50 lts/min

Coluna de agua: h (geom) + 5% rozamiento = 24 m + 5% = 25,2 m.c.a.

Se opta por dos bombas CP150, capaz de vencer una contrapresión de 25,2 m.c.a con un caudal de 50 lts/min.

Potencia de la bomba: kW=0,75.

Cálculo de colector

Al tener 4 bajadas se calcula como la suma de la sección de la bajada mayor + 50% de la suma de las bajadas restantes, debido al efecto de simultaneidad.

Sc: 4,25 cm2/ + (3,99 cm2/ + 3,72 cm2/ + 3,72 cm2/) / 2 = 9,96 cm2/

Se adopta un colector de 11,40 cm2/ de sección nominal (38 mm de diámetro)

Cálculo de ruptores de vacío

Se dimensionan según el diámetro del colector y la altura de las bajadas. Como las mismas se encuentran entre 15 m y 45 m, los ruptores se diseñan con dos rangos menores a estas, es decir, de 13 mm

Elementos de los tanques

Equipo de bombeo: eleva el agua desde TB a TR. Se instalan dos bombas que trabajan alternativamente a fin de continuar con la provisión de servicio en caso de que una falle. Se colocan sobre una base antivibratoria (losa de hormigón sobre goma o caucho) a fin de evitar transmitir al edificio las vibraciones que pudiera provocar.

Flotante Mecánico: en la entrada del TB, detiene el llenado cuando el tanque esté completo.

Flotante Automático: en TB y TR, acciona las bombas para el llenado de TR.

Válvula de Limpieza tipo Esclusa (VL): permite desagotar el tanque, purgar la instalación y vaciar la cañería. Al ser esclusa no permite el retroceso del agua.

Válvula de Retención (VR): impide que, cuando la bomba no esté en funcionamiento, el agua no retroceda por gravedad y accione las bombas en sentido inverso, con posibilidad de dañarlas.

Llave de paso (LLP): permite independizar de forma total o parcial la instalación en caso de tener que realizar una reparación.

Junta elástica (JE): a la salida de cada bomba a fin de disminuir la transmisión de las vibraciones de las bombas.

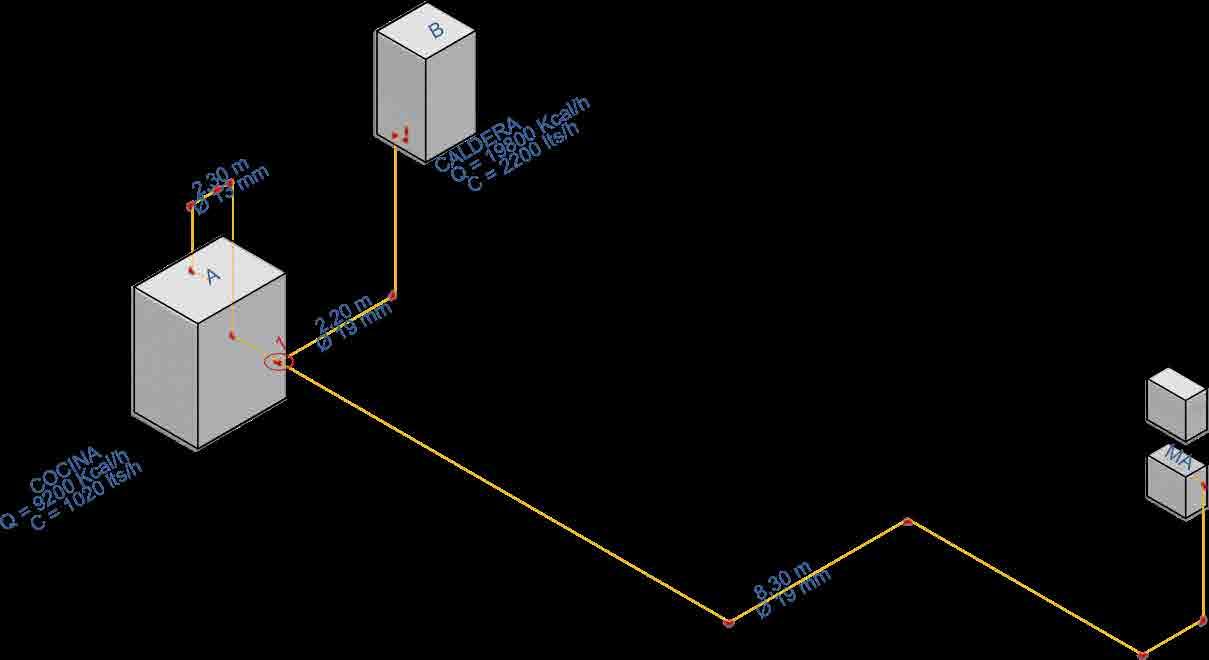

Puerta con llave cuadro y ventilación superior e inferior Llave de paso

aislante Regulador

de corte tipo esférica

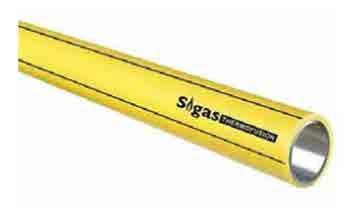

A red a media presión A medidores a baja presión polietileno Ø 51 mm por contrapiso

PLANTATANQUES/SALADEMÁQUINASYTECHOS

CHIMENEACOLECTIVA DEVENTILACIÓN Ø25MM

PROLONGACIÓN DOMICILIARIAØ25mm CONDUCTODEGAS conventilación

CHIMENEACOLECTIVA DEVENTILACIÓN Ø25MM

REMATEDECONDUCTOALOS CUATROVIENTOS SOMBRERETEDEVENTILACIÓNTIPO ASPIRADOR

REMATEDECONDUCTOALOS CUATROVIENTOS SOMBRERETEDEVENTILACIÓNTIPO ASPIRADOR

Tecnología

Una vez realizada la acometida, la línea ingresa al tablero principal, que cuenta con un interruptor automático termomagnético de corte y protección de todas las fases de la instalación. En el mismo, también se encuentran los medidores de cada unidad y el de fuerza motriz, con sus respectivos interruptores.

De este tablero principal se derivan diversos tableros seccionales según los espacios y usos, para operar y controlar los distintitos circuitos. Por un lado, encontramos los tableros correspondientes a cada unidad, y por el otro, uno de uso común, que permite alimentar estos sectores del edificio. Cada uno, cuenta con sus llaves interruptoras y protecciones.

Se materializan todas las canalizaciones con tubos y accesorios de PVC rígidos para las montantes en espacio técnico, y corrugado para las cañerías embutidas en losa y mur. Las cajas octogonales, rectangulares y las de derivación, así como todos los accesorios de conexión también son de PVC.

Se utilizan tableros SICA para las unidades, con distinta cantidad de módulos según la cantidad de circuitos, conteniendo cada uno de ellos un disyuntor diferencial bipolar y un interruptor termomagnético bipolar para cada circuito.

Elementos

subterránea trifásica. Caja de toma con fusibles de la compañía -Puesta a tierra. Jabalina 1,50 m

Red trifásica tetrapolar (R, S, T y O)

Gabinete

TABLERO PRINCIPAL y GABINETE COMÚN DE MEDIDORES -Medidor trifásico de fuerza motriz -Medidores monofásicos de cada unidad -Interruptores termomagnéticos

TS DE USOS GENERALES con disyuntores e interruptores termomagnéticos

TS BOMBAS

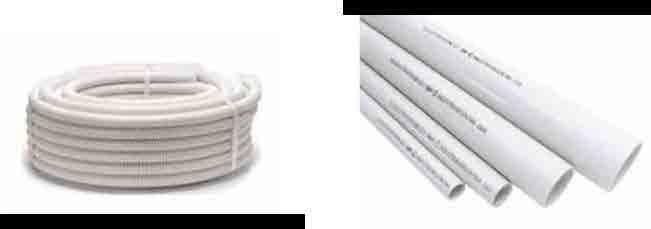

Caños PVC corrugado Caños PVC rígidos

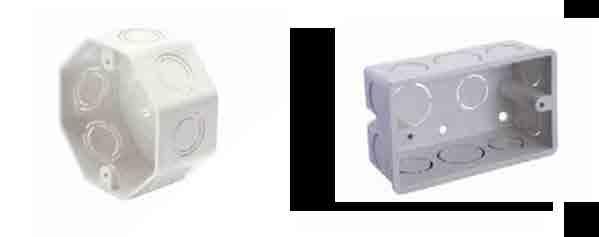

Caja octogonal para iluminación Caja para tomas

Disyuntor diferencial

Interruptor termomagnético

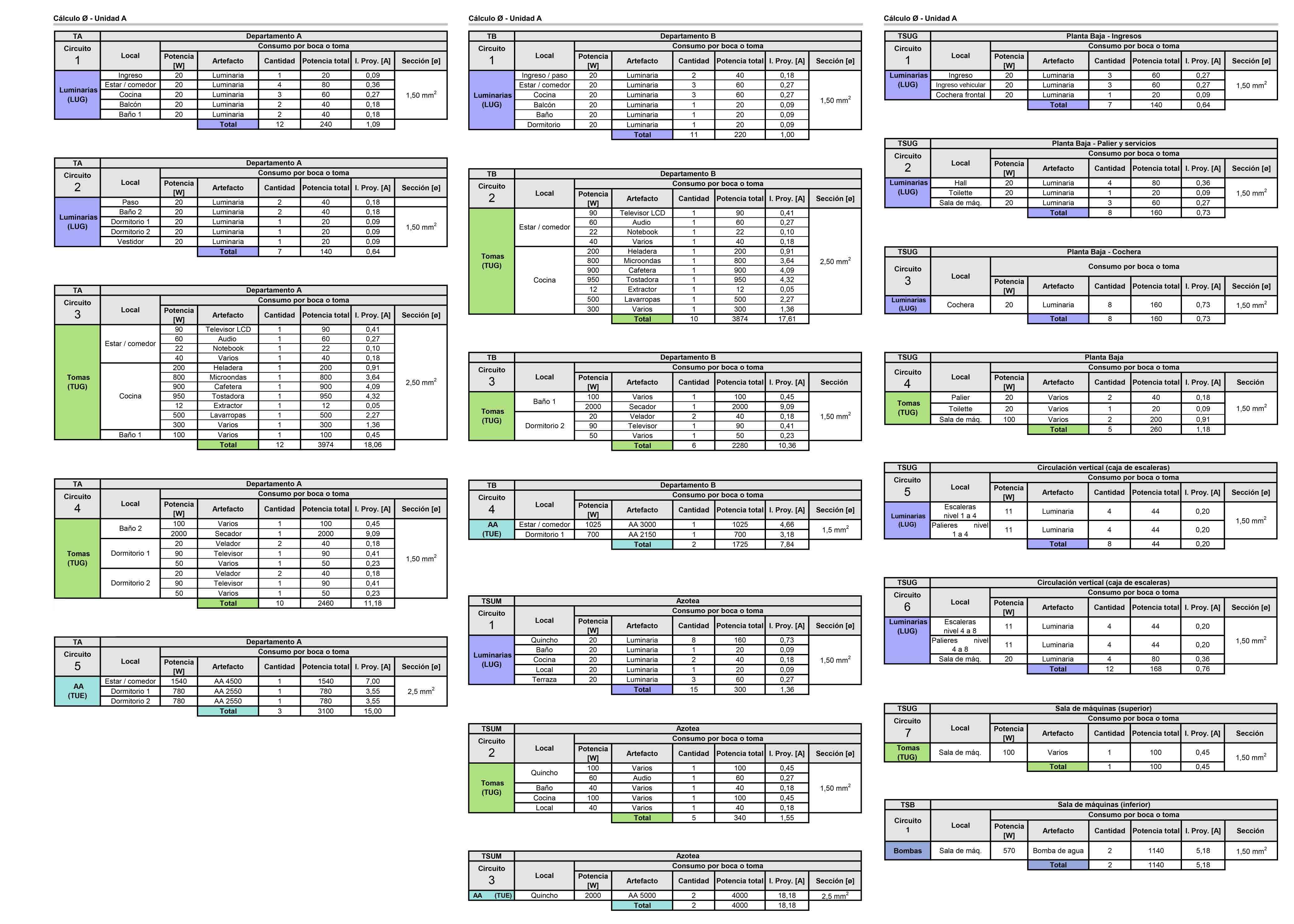

Esquema de distribución eléctrica

Tecnología Invierno

Para el acondicionamiento de invierno se opta por una instalación de calefacción mediante agua caliente. Cada departamento cuenta con una caldera, la cual brinda los servicios de calefacción y de agua caliente sanitaria, resultando más económica la inversión y requiriendo menor espacio en la vivienda. En este caso, se instaló una caldera mural dual DIVA C, que se trata de un generador térmico de alimentación a gas.

Para alimentar las unidades terminales, se propuso una instalación bitubular, compuesta por dos cañerías: una de alimentación de los radiadores (superior) y otra de retorno a la caldera (inferior).

Este sistema presenta una serie de ventajas:

• Caldeo suave, agradable y uniforme.

• Mínimo viciamiento de aire. Al no circular aire por ningún conducto, se reduce la cantidad de polvo que pueden existir en el ambiente. Además, presenta mayor seguridad al no haber gas en dormitorios.

• No produce ruido

• Emisión de calor por mayor tiempo ya que, al apagarse los radiadores, el agua se mantiene caliente.

• Independencia de cada radiador al poder controlar la temperatura de forma individualizada.

Los radiadores intercambian por convección natural el calor al ambiente. El aire se calienta al entrar en contacto con la superficie del radiador y dado a que se torna más liviano asciende, por otra parte, el aire frío baja y pasa a través del radiador nuevamente generando un calor envolvente. Las unidades terminales se colocan sobre paredes orientadas al exterior de la vivienda, próximos a las ventanas debido a que suelen ser las zonas más frías de los ambientes.

Las tuberías de distribución de agua se materializan en cobre y para su unión se utilizan piezas del mismo material conformadas en frío y soldadura fuerte de aleación cobre-fósforo-plata.

Tecnología Verano

Para el acondicionamiento de verano se optó por un sistema Split, que consta de una unidad interna (evaporador) conectado a una unidad externa (condensador). En cuanto a su funcionamiento, la unidad interior recoge el aire caliente de la habitación y lo elimina al exterior a través del compresor. Luego, el compresor recoge aire exterior, lo hace circular por la serpentina fría del equipo, enfriándolo para posteriormente enviarlo al local.

Además, se eligieron equipos con tecnología inverter, mediante el cual se regula la frecuencia del ciclo eléctrico del compresor de forma que, se adapta y regula la velocidad y la potencia en función de la temperatura de la habitación, evitando continuos arranques y paradas del sistema. Es decir, regula la velocidad del compresor para que trabaje a la velocidad necesaria. Esto se ve reflejado en un ahoro de energía, un mayor rendimiento por su modo de funcionamiento continuo y menos ruidos molestos.

La propuesta se pensó en base a los usos: se emplearon sistemas individuales de acondicionamiento tanto en el estar-comedor como en los dormitorios. Esto es debido a que, en caso de que un artefacto falle, no se corra el riesgo de dejar sin servicio a todo el departamento.

Sin embargo, en la Unidad A, se propuso un sistema multisplit, compartido por los dos dormitorios. Esto es a modo de lograr un ahorro de energía ya que, con un solo compresor, funcionan dos unidades interiores. Además, se produce un aprovechamiento del espacio exterior y conlleva menos infraestructura.

Para el quincho, debido a su uso variable en distintas horas del día y épocas del año, se decidió emplear un sistema que resuelva el acondicionamiento de manera rápida y que no conlleve una instalación compleja. Se propuso un sistema de aire acondicionado frío-calor que resuelve el acondicionamiento tanto para verano como para invierno. Este es multisplit, el cual alimenta dos unidades interiores mediante una sola unidad exterior.

Elementos

Caldera Dual Diva C PEISA

• Unidad A - Unidad B 17820 Kcal/h

Radiador Broen Plus 900 PEISA

• Unidad A - Unidad B: Estar comedor

190 Kcal/h por elemento

Radiador Broen Plus 900 PEISA

• Unidad A - Unidad B: Dormitorio y baño

175 Kcal/h por elemento

Elementos

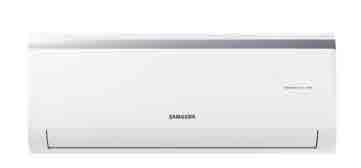

AA SAMSUNG

Split inverter

• Unidad A - Estar comedor 4500 Kcal/h

•Unidad B - Estar comedor 3000 Kcal/h

•Unidad B - Dormitorio 2150 Kcal/h

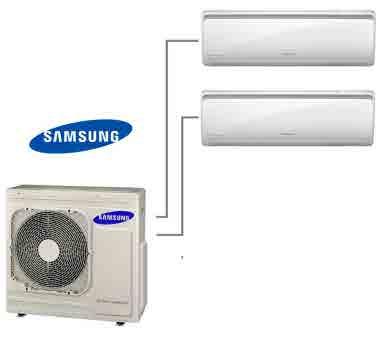

AA SAMSUNG

Multisplit inverter

•Unidad A - Dormitorios 2550 + 2550 Kcal/h

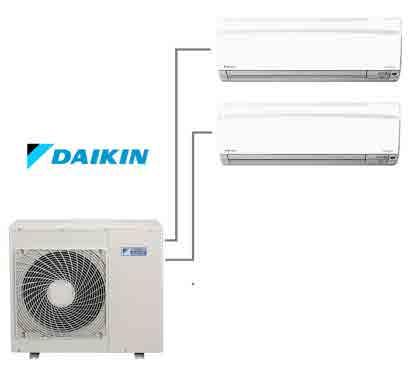

AA DAIKIN

Multisplit inverter

•Quincho

Frío: 4500 + 4500 Kcal/h

Calor: 5600 + 5600 Kcal/h

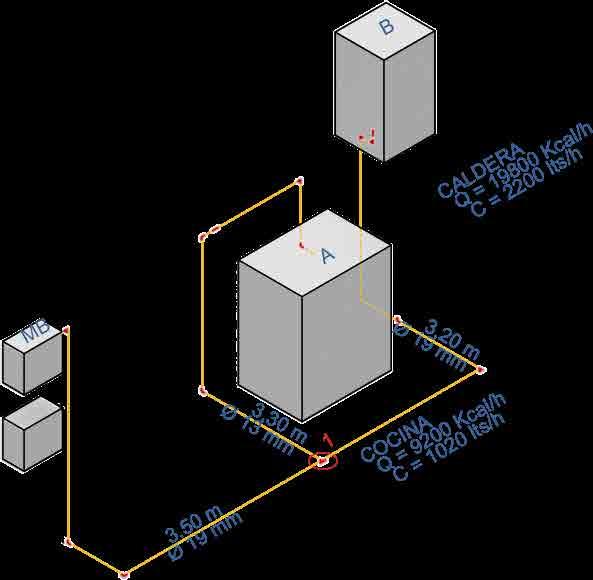

Esquema tridimensional

Cálculo Ø radiadores Unidad A

El diámetro de la cañería se establece mediante un gráfico, determinado por el caudal circundante (l/h) y la pérdida de carga por metro de instalación.

La pérdida de carga está determinada sobre una velocidad máxima del agua a fin de lograr una circulación lo suficientemente rápida pero que no origine ruidos ni erosión, ni pérdidas de carga excesivas.

Caudal = Q calor (Kcal/h) = l/h 10 salto térmico

Cálculo Ø radiadores - Unidad B

El diámetro de la cañería se establece mediante un gráfico, determinado por el caudal circundante (l/h) y la pérdida de carga por metro de instalación.

La pérdida de carga está determinada sobre una velocidad máxima del agua a fin de lograr una circulación lo suficientemente rápida pero que no origine ruidos ni erosión, ni pérdidas de carga excesivas.

Caudal = Q calor (Kcal/h) = l/h 10 salto térmico
