ESPACIO SUM
ALUMNA: LAURA CONSOLI DESARROLLO DE ESTRUCTURAS DE FORMAS COMPLEJAS
Cubierta Vigas metálicas reticuladas Vigas metálicas reticuladas Cerchas metálicas reticuladas Axonometría 12 12 24 12 24 24 24 12 24 24 Vista Planta Corte
Viga IPN 600
Diagonal IPN 120
Montante IPN 400
Planchuela metálica
Columna IPN 600
Cordón IPN 600
Planchuela metálica
Diagonal IPN 340
Columna IPN 600
Cordón IPN 600
Planchuela metálica
Placa apoyo metálica
Base de HºAº
ALUMNA: LAURA CONSOLI DESARROLLO DE ESTRUCTURAS DE FORMAS COMPLEJAS

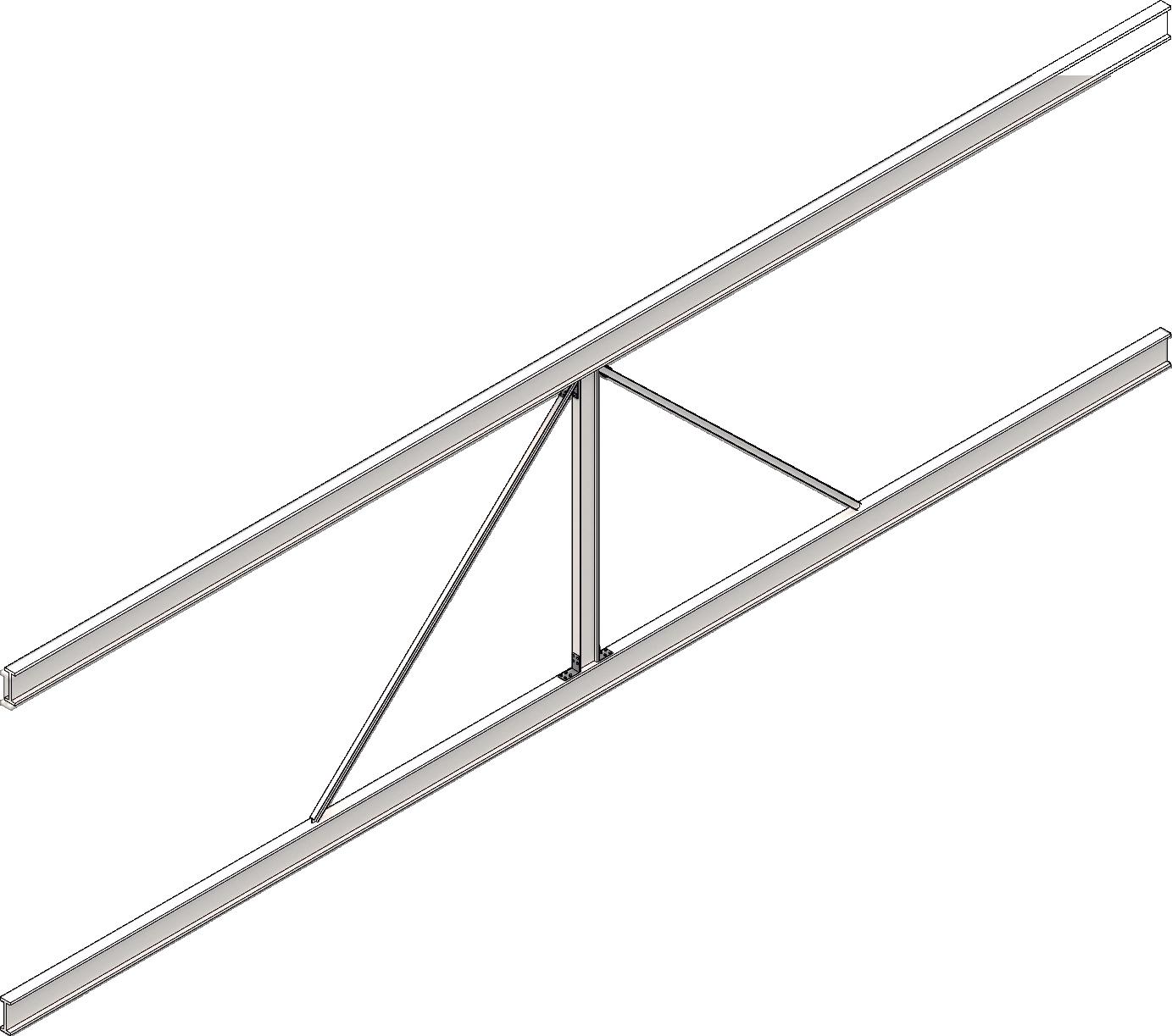

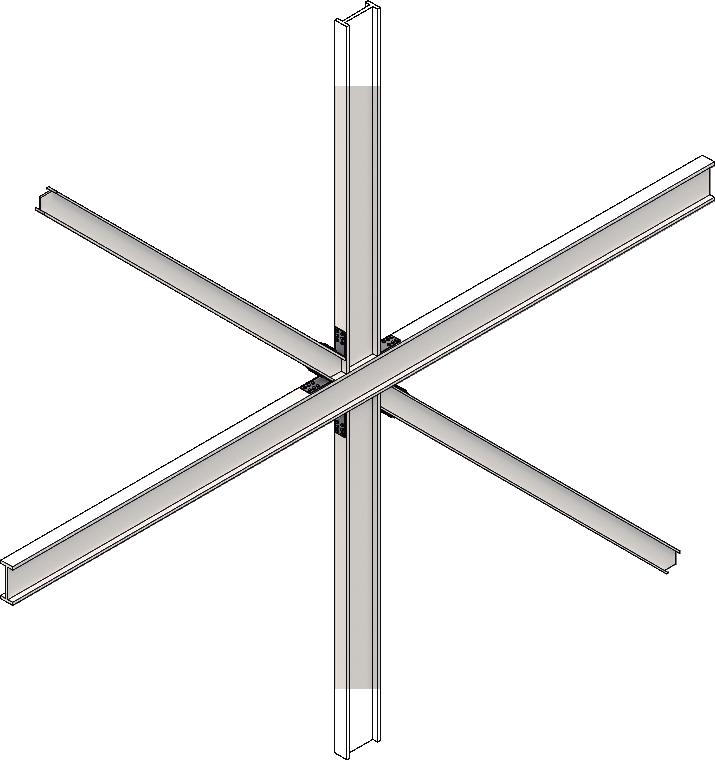

1 Viga superior abulonada

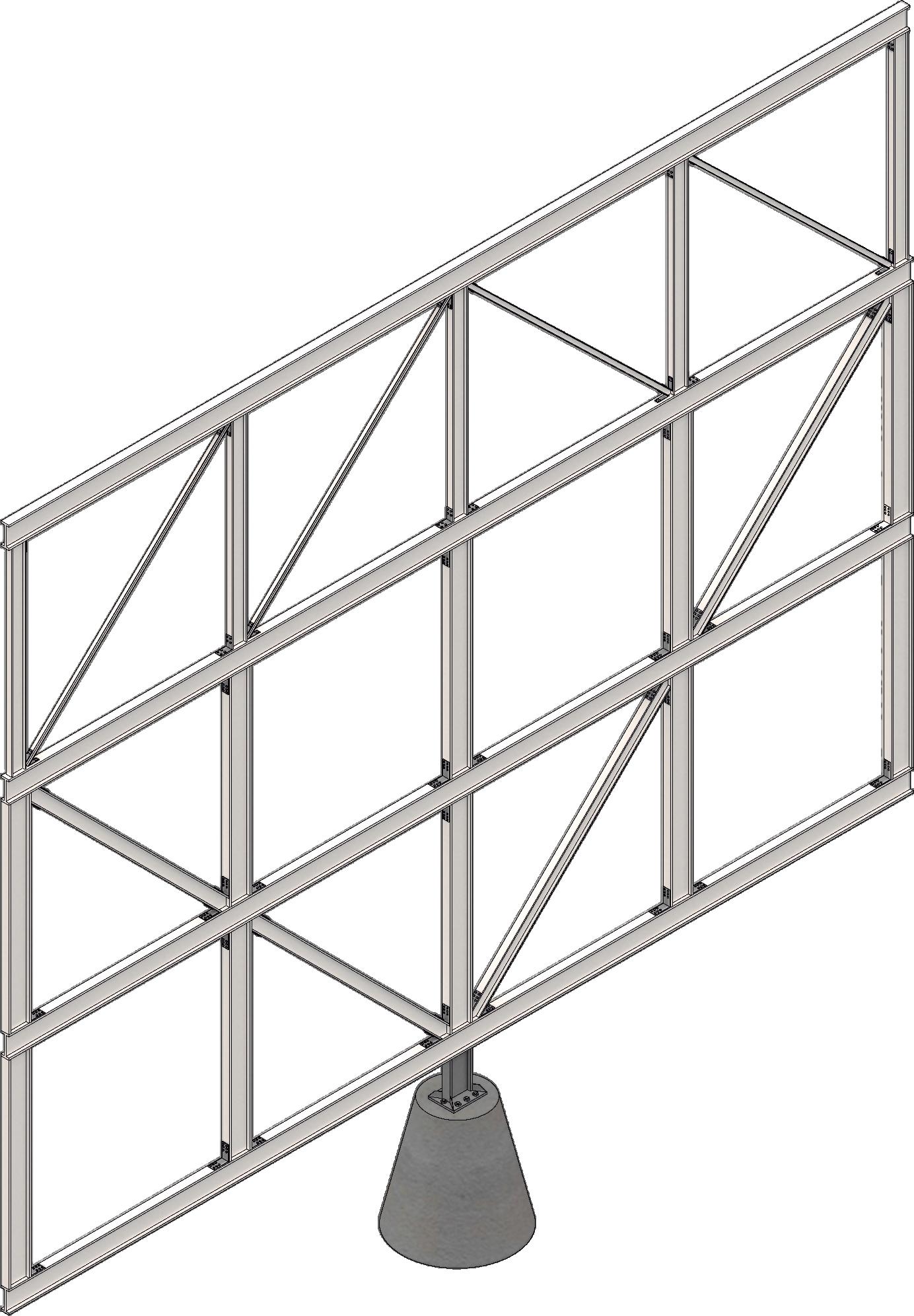

2 Cercha lateral abulonada
1 2 3

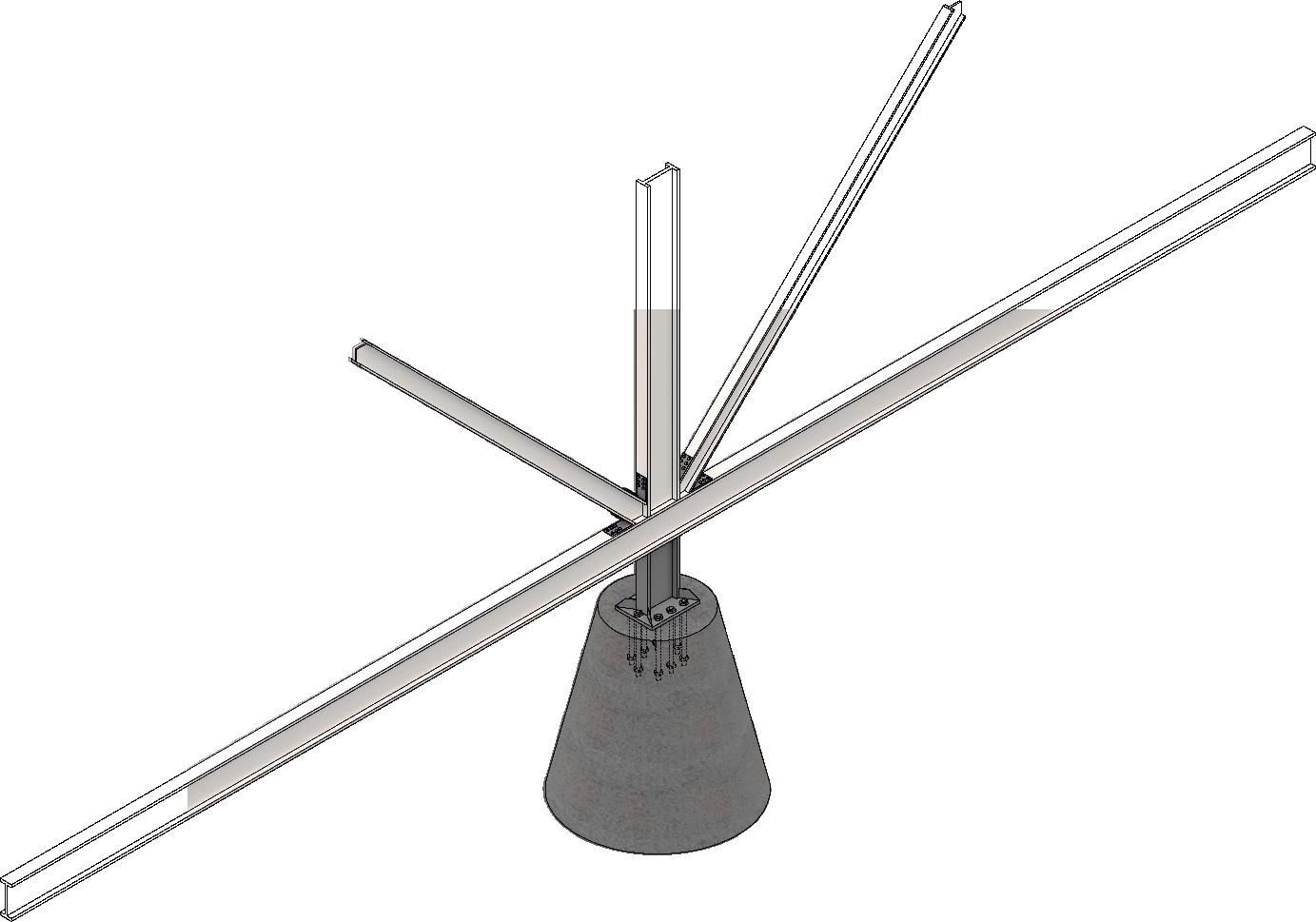

3 Base abulonada
