PORTAFOLIO
2023

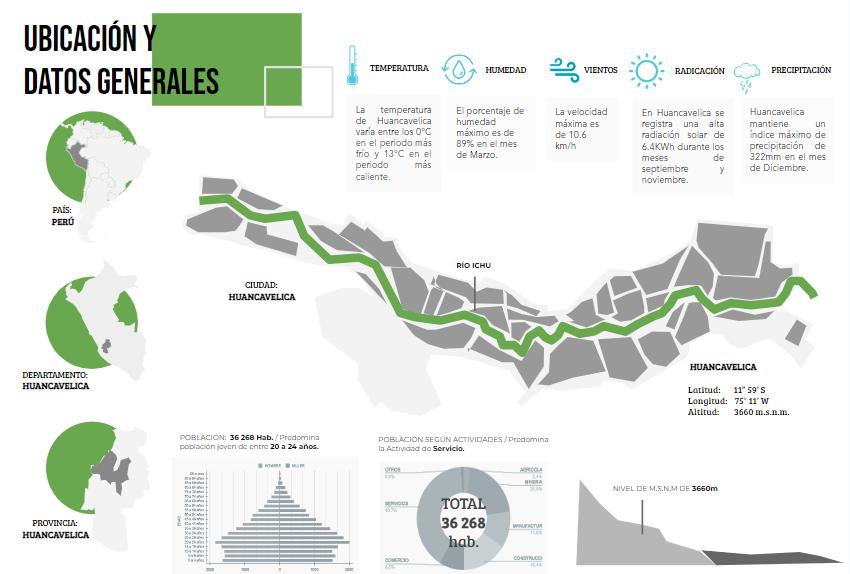

HUANCAVELICA
DIOSES APON NATALY
LOPEZ PALACIOS JHONATAN
SANCHEZ MEDINA PAULA
VILCHEZ MACARLUPU AARON
GRUPO 2
DISEÑO DE VIVIENDA BIOCLIMÁTICA EN EL TERRENO
CORTES
CORTES
CORTES
FUENTE: ELABORACION PROPIA

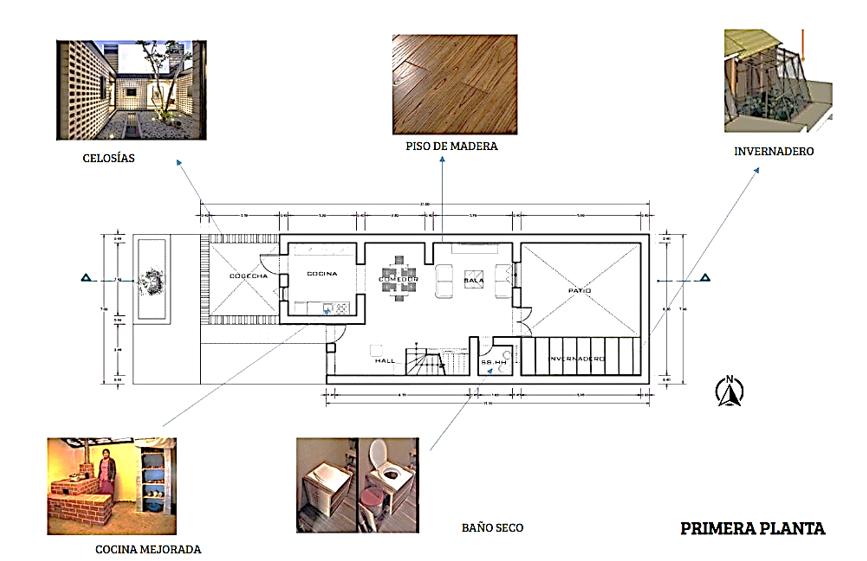

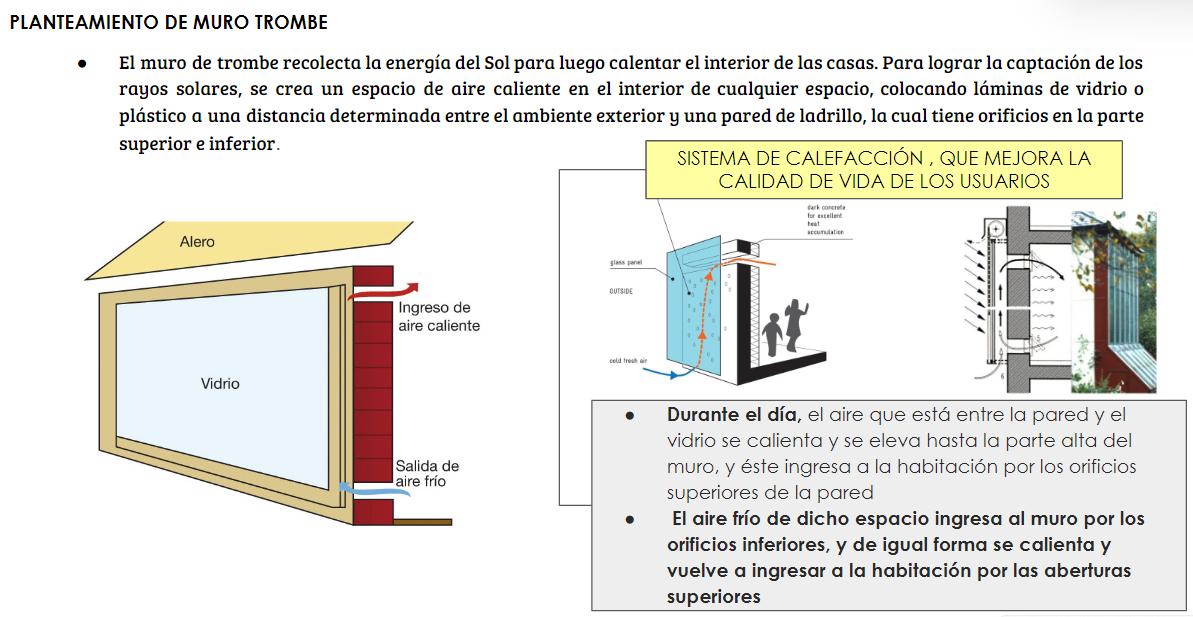

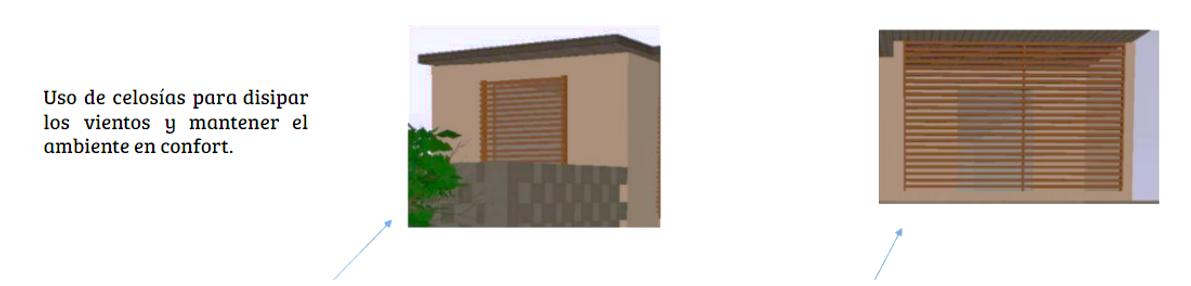

ESTRATEGIAS BIOCLIMATICAS - 1

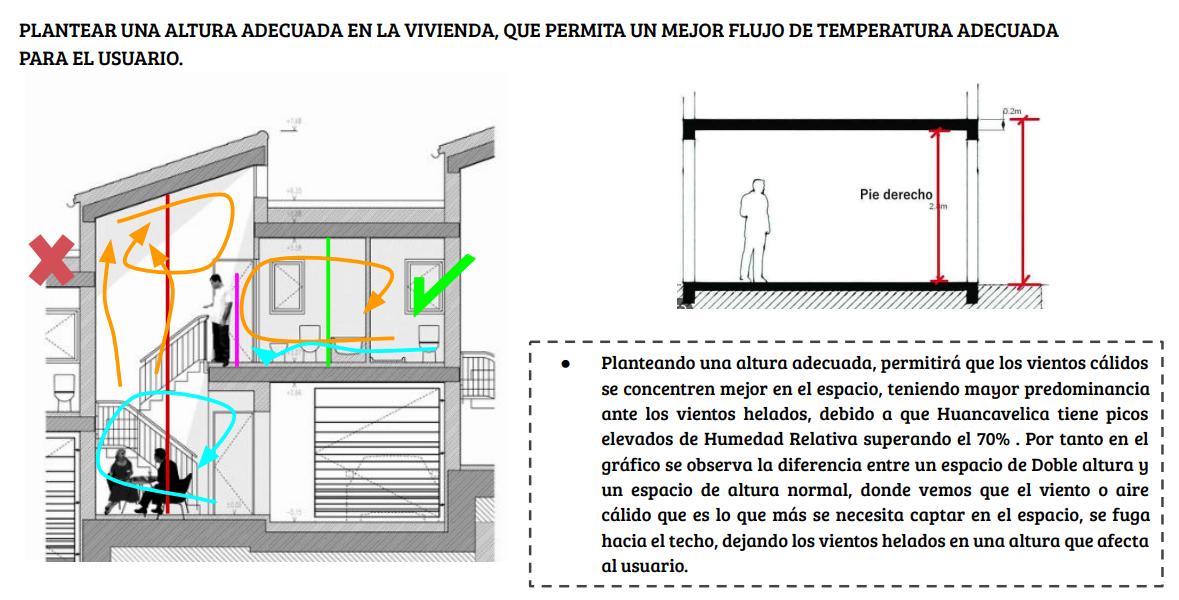

ESTRATEGIAS BIOCLIMATICAS - 2
ELABORACION PROPIA
FUENTE:
FUENTE: ELABORACION PROPIA

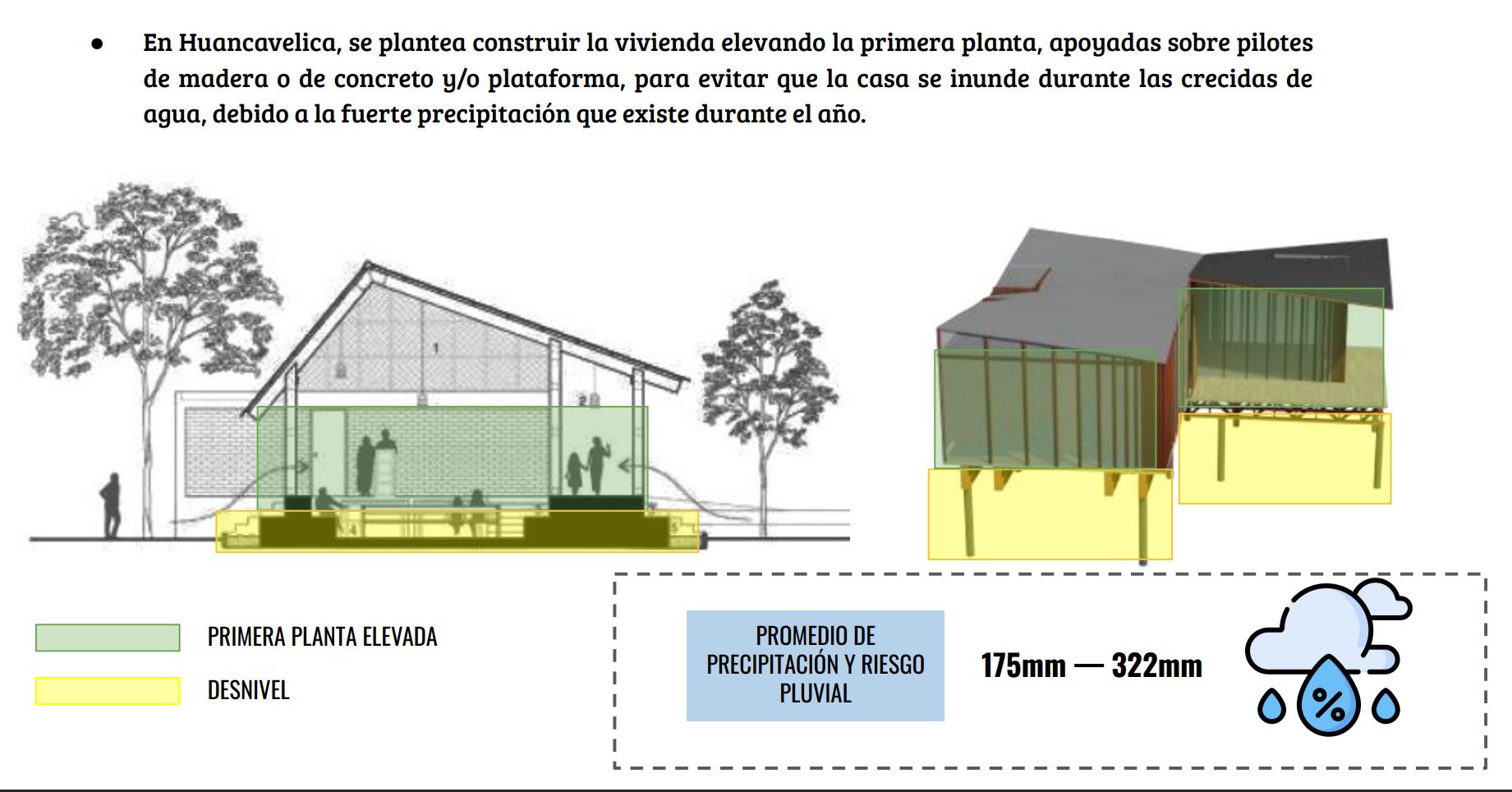

ESTRATEGIAS BIOCLIMATICAS - 3

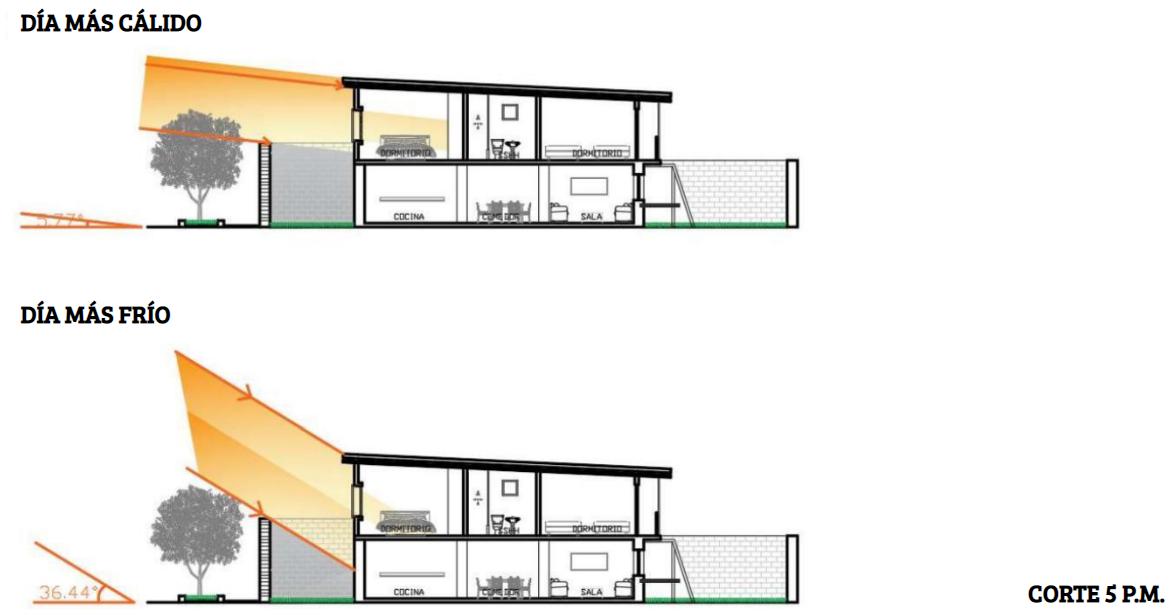

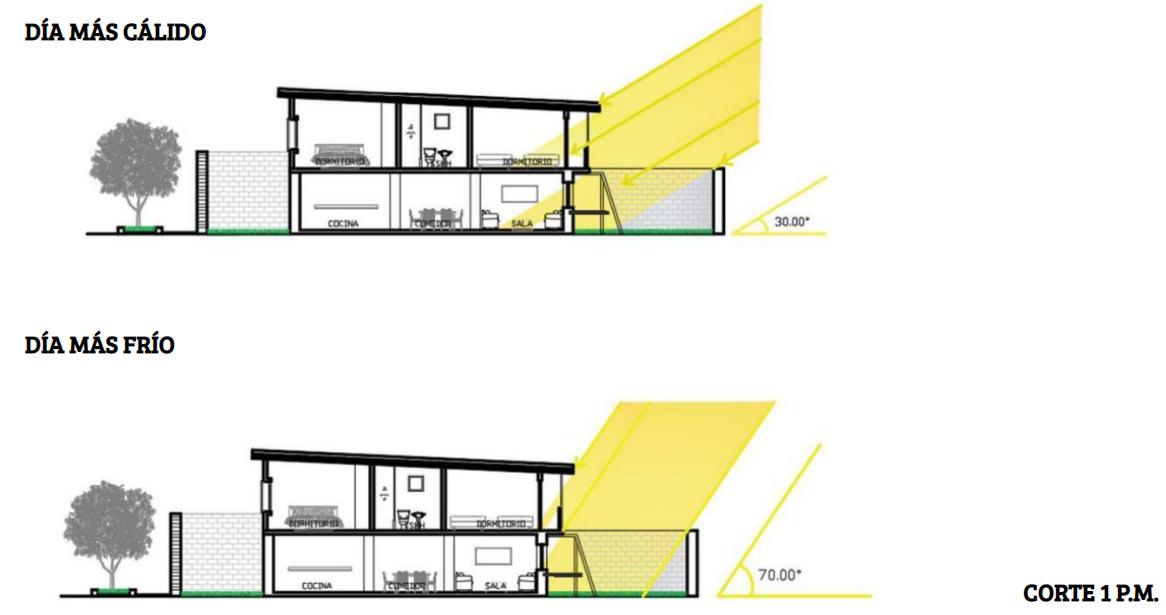

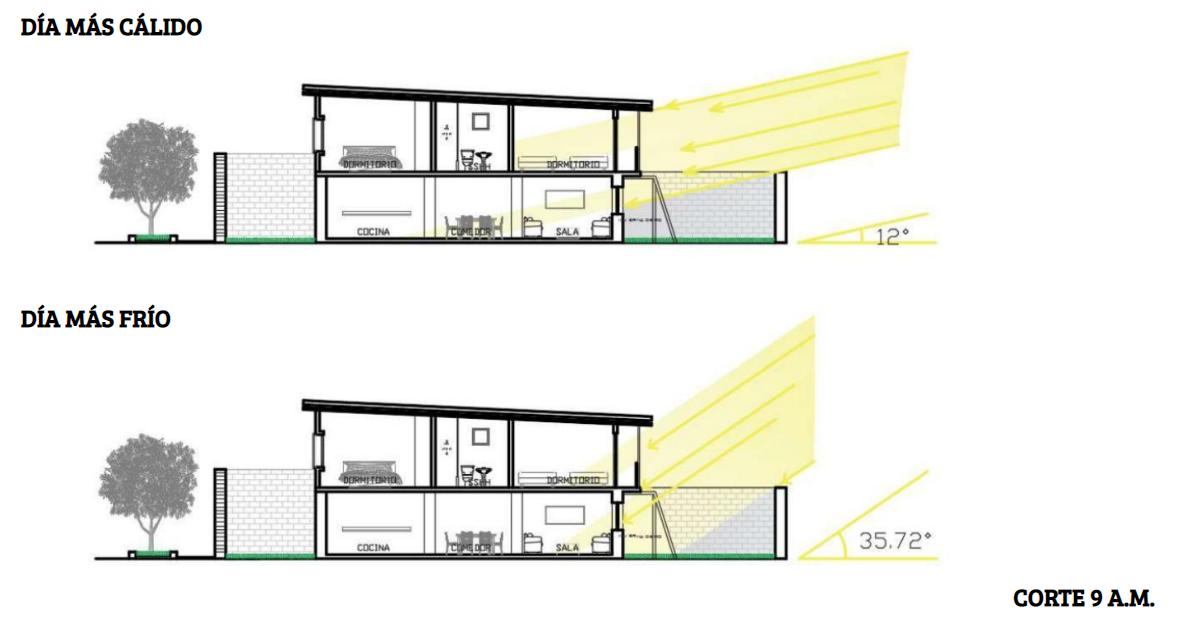

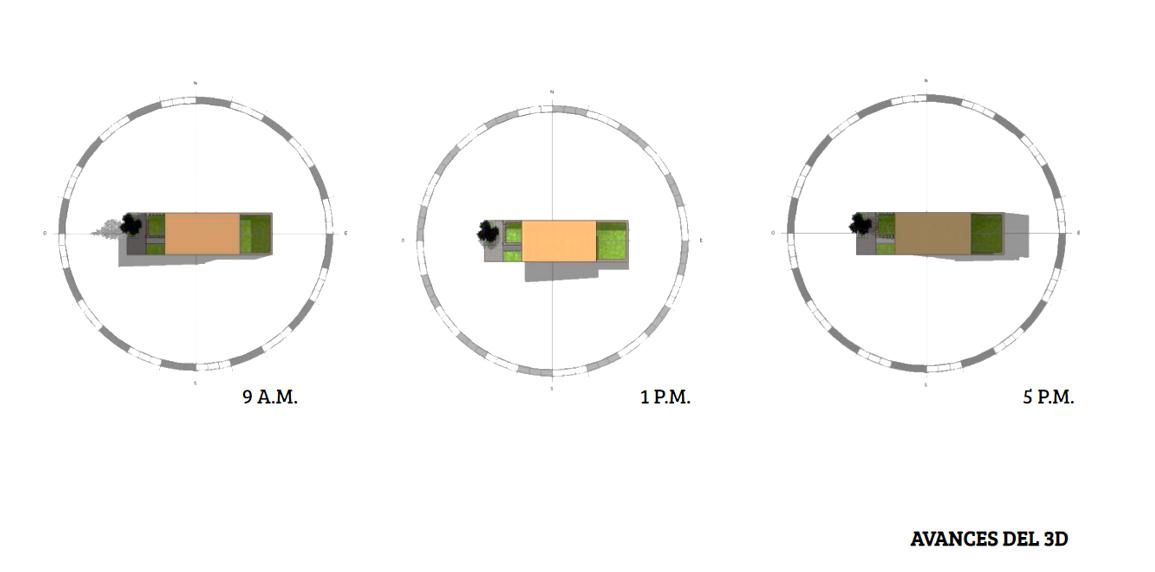

RECORRIDO SOLAR

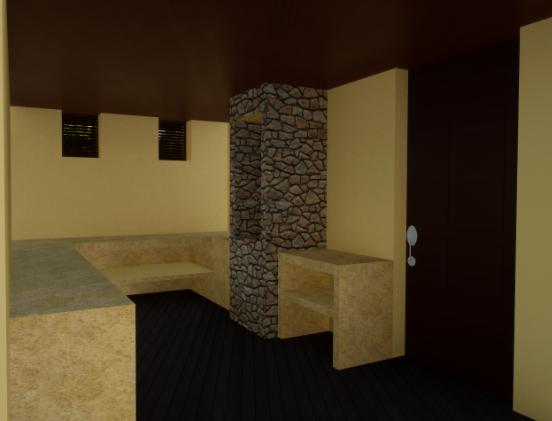

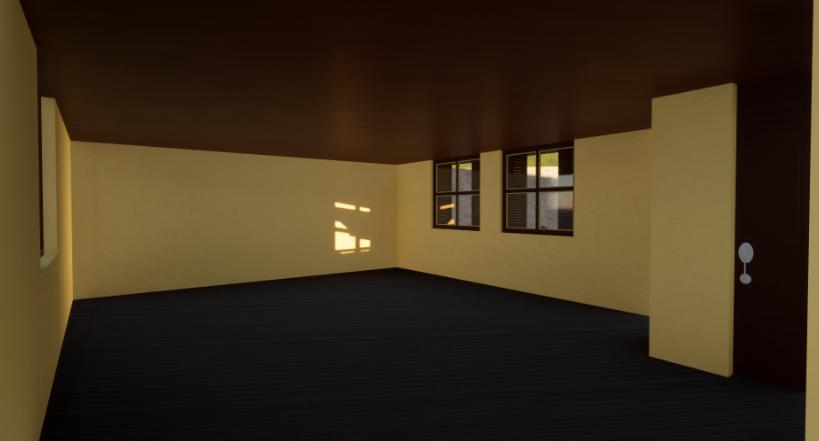

RENDERS
RENDERS
RENDERS
DETALLES DE MÉTODO CONSTRUCTIVO
DETALLES DE MÉTODO CONSTRUCTIVO
SISTEMA ESTRUCTURAL
Se implementara un sistema constructivo de adobe, muros de bloques de adobe de 15x40x40 cm, colocaod sobre zapatas de mampostería de 80 cm de altura
tejas recicladas
viga de madera bloque de adobe

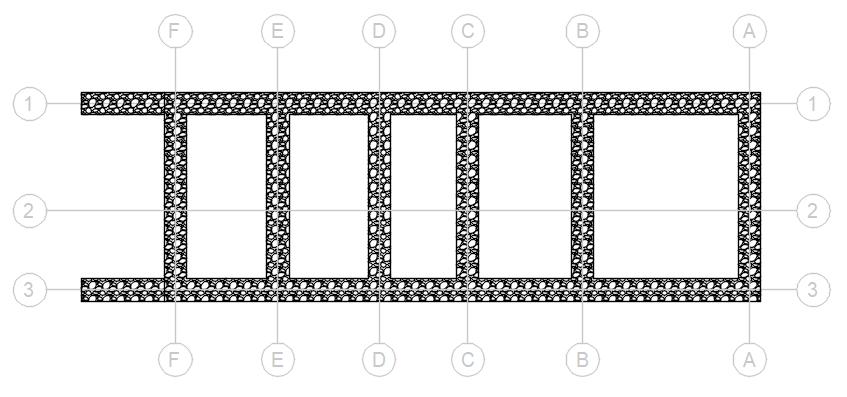

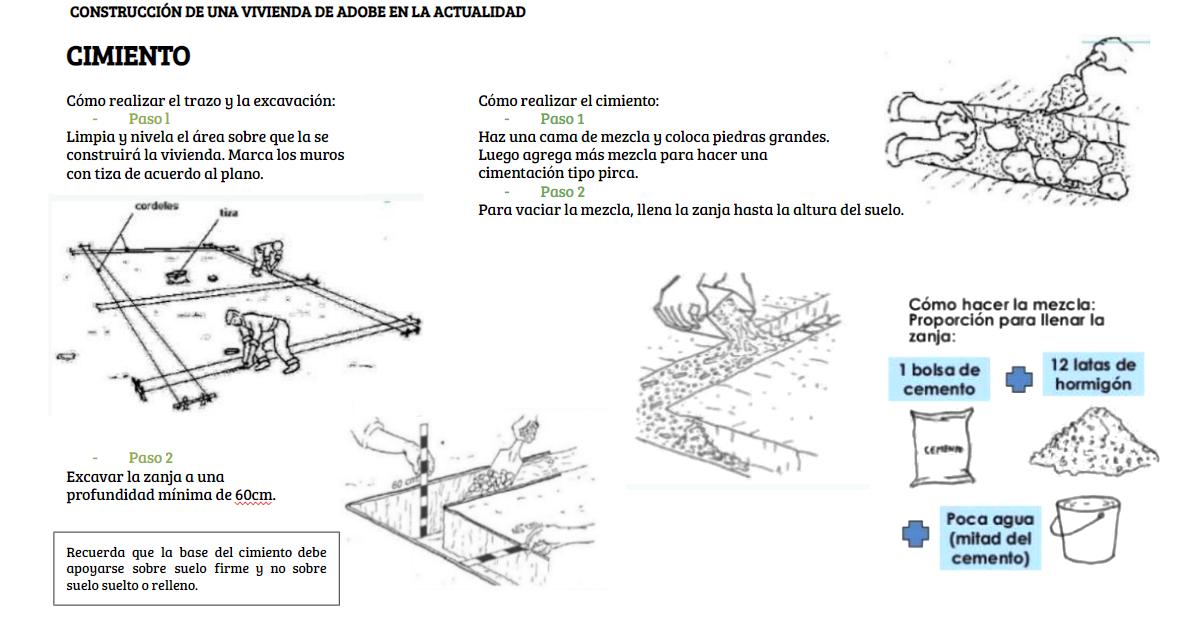

Planos de zapata de mampostería
zapata de mamposteria
Planos de muros y vigas

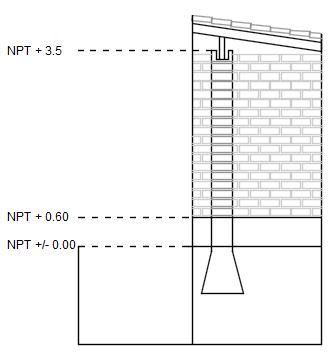

Corte estructural
El techo será elaborado de tejas de barros reclinadas, las que estaran colocadas sobre vigas de madera de 2 x 10 cm
INSTALACIONES SANITARIAS
AGUA

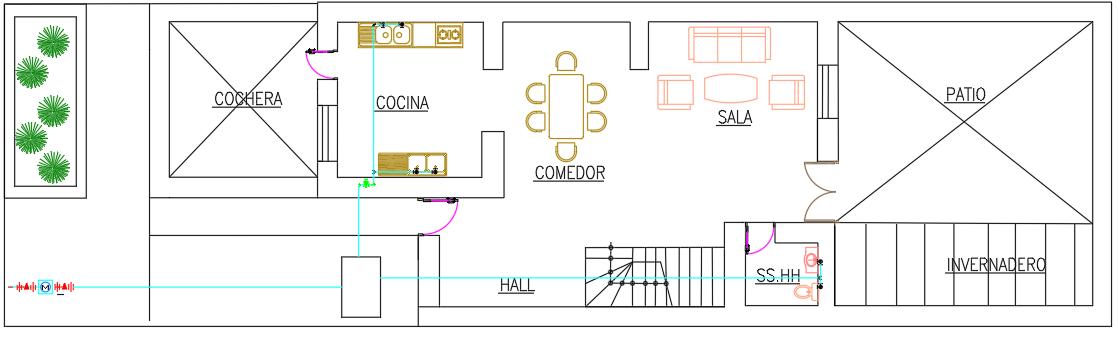

DESAGÜE

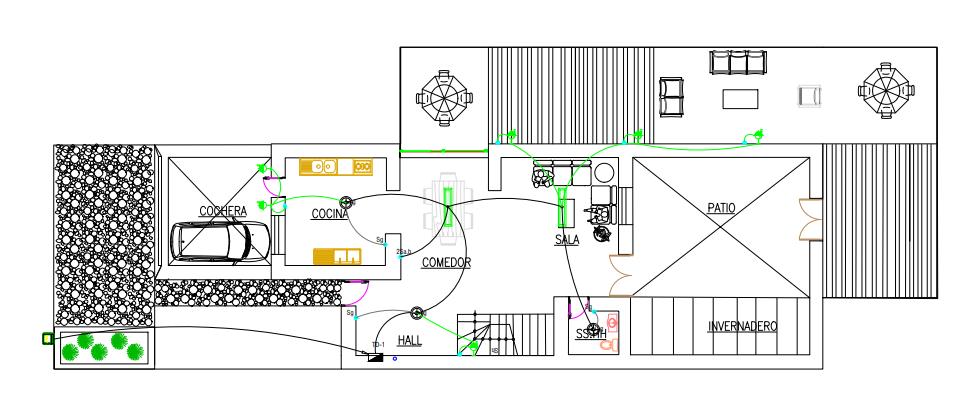

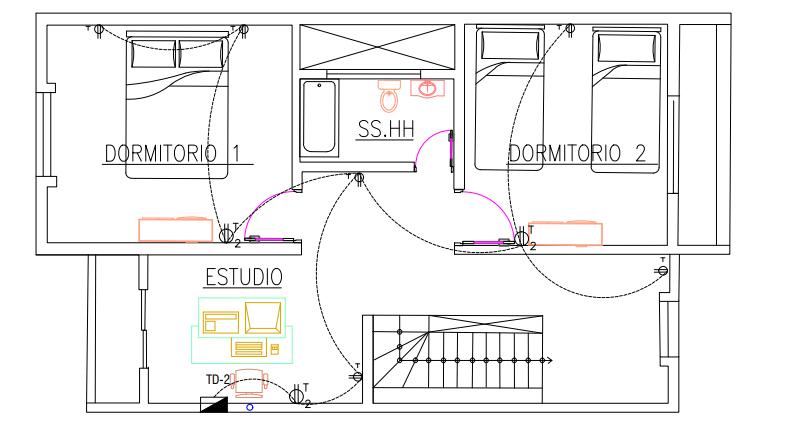

INSTALACIONES ELECTRICAS-LUMINARIAS
1ER PISO
2DO PISO
INSTALACIONES ELECTRICAS-TOMACORRIENTES
1ER PISO
2DO PISO

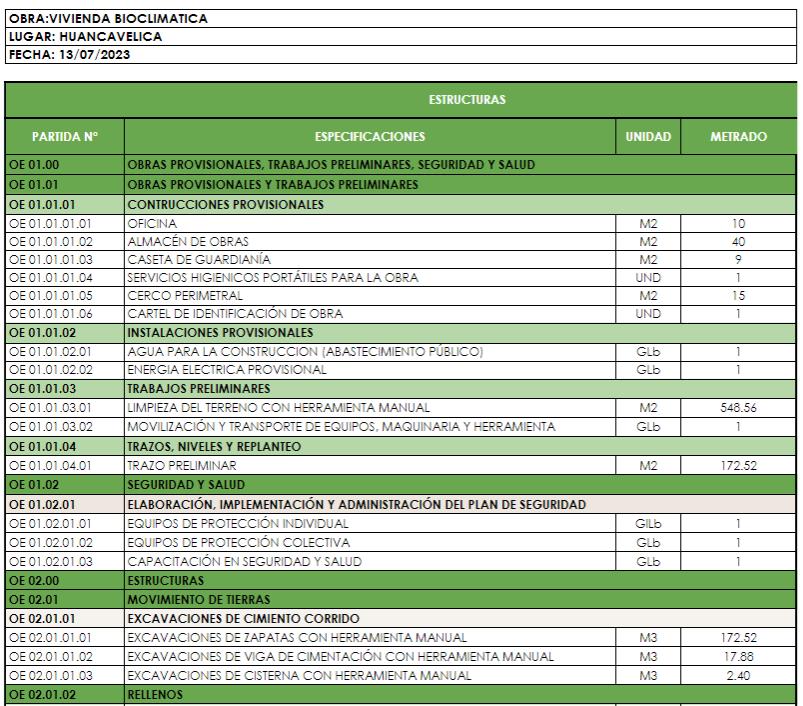

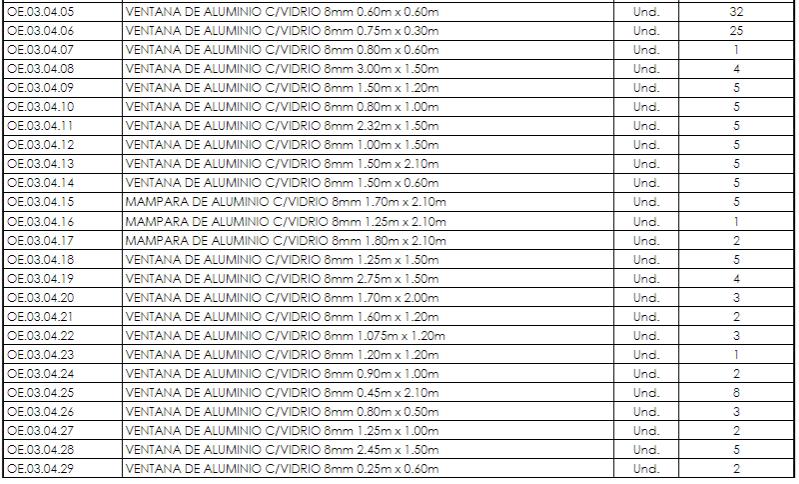

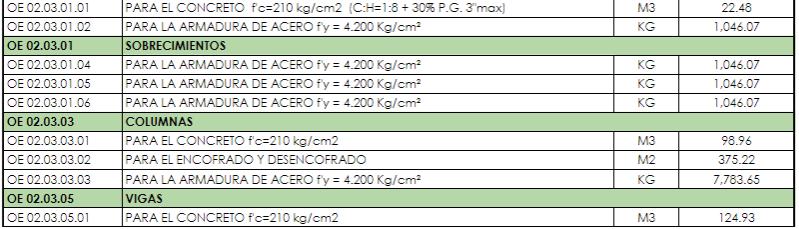

DESARROLLO DE PLANIFICACIÓN DEL PROYECTO
DESARROLLO DE PLANIFICACIÓN DEL PROYECTO
MATERIALIDAD

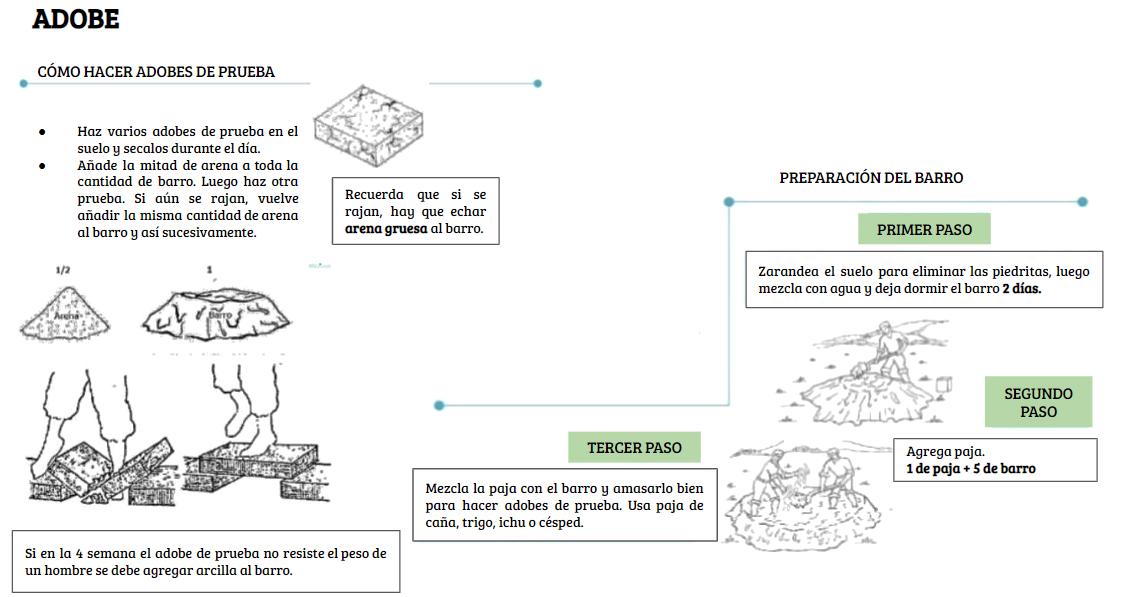

Es muy comùn en la región debido a la facilidad de conseguirlo y la capacidad de mantener el clima cálido. ADOBE
Especialmente en las zonas rurales.
MADERA

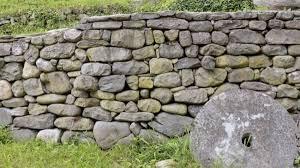

PIEDRA
Especialmente en la construcción de techos, vigas y estructuras ( EUCALIPTO ).
CEMENTO
Especialmente en las zonas rurales, para cubrir techos y protegerse de las lluvias. Especialmente en las zonas urbanas, para la construcción de estructuras, pisos y acabados.

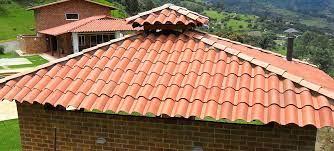

TEJA DE BARRO
