Apresentação

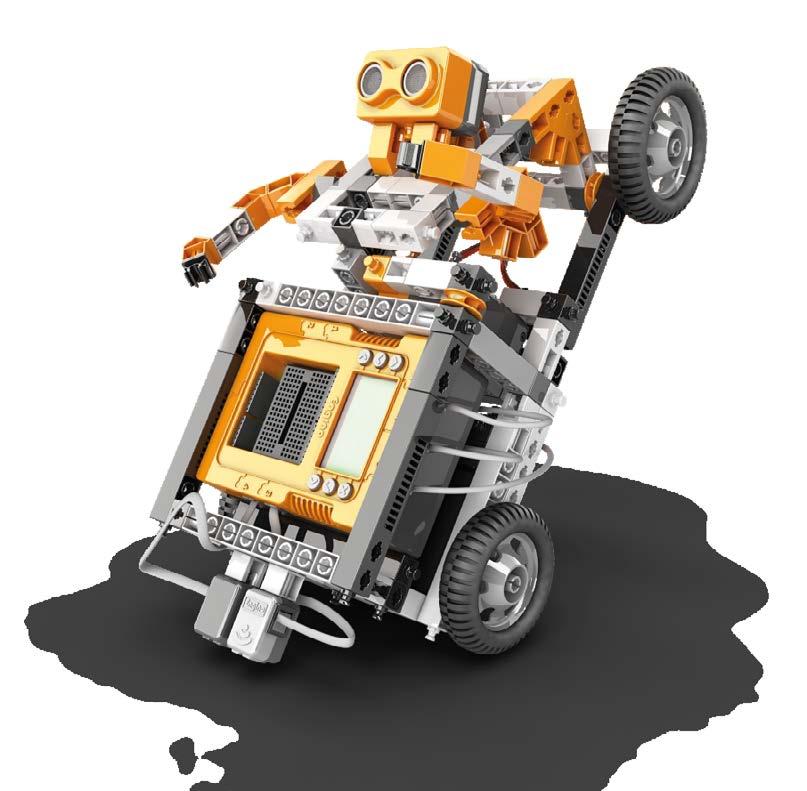

O conjunto de educação STEM & Robotics Produino foi especialmente projetado para crianças do ensino fundamental (anos finais) com mais de 12 anos, mas é ideal para estudantes mais velhos de 12 a 16 anos e até mesmo escolas vocacionais e engenheiros amadores. Com atividades experimentais inovadoras, cobre os principais assuntos do STEM e avança para o avançado programação com codificação textual. Além de seu controlador principal, ele incorpora um Arduino adicional processador que permite projetos DIY abertos. O conjunto vem em um conveniente recipiente de armazenamento de plástico que contém um grande número de peças estruturais e técnica do ENGINO® e dispositivos robóticos de alto nível como o controlador Produino exclusivo. Possui 2 motores DC, um servo motor, um sensor de toque, 2 IR sensores, um sensor de cor, um sensor ultrassônico e um sensor de giroscópio/acelerômetro. Além da tela programável, possui convenientemente uma grande placa de ensaio integrada para criar seus próprios cir cuitos. Permite a construção de mais de 30 modelos STEM e Robóticos.

Conheça seu MANUAL

Sumário

Veja nesta página tudo que aprenderá ao logo das lições.

Ícones do seu livro

Conheça alguns ícones e o ROBOT que você pode ver no seu livro.

O que é Robótica?

Conheça e entenda um pouco sobre a robótica antes de começar suas lições.

Lição

Veja qual lição você terá e o que vai precisar.

Pondo em prática

Ponha em prática e monte seu robô.

O que é Robótica?

Conheça e entenda um pouco sobre a robótica antes de começar suas lições.

Ícones

Você sabia?, Dica, Curiosidades...

Passo a passo, Siga as instruções

Ferramentas, Materiais necessários...

Exercícios, Vamos aprender...

Olá, meu nome é ROBOT e podemos nos encontrar no seu livro

O que é Robótica?

A robótica é uma área que combina ciência, engenharia e diversão! Ela envolve a criação e o controle de máquinas inteligentes chamadas robôs. Esses robôs são feitos para ajudar as pessoas ou para realizar tarefas difíceis.

Agora, vamos falar sobre o sistema Engino. Ele é um conjunto de peças que você pode usar para construir diferentes modelos, como carros, guindastes e até mesmo robôs! Essas peças são muito especiais porque podem se encaixar de diferentes maneiras, permitindo que você crie coisas incríveis.

Aqui está como a robótica entra em cena: imagine que você queira construir um robô que possa pegar um objeto. Você pode usar as peças da Engino para construir o corpo do robô e adicionar um braço mecânico que se move para pegar coisas.

Depois de construir o robô, você pode programá-lo para fazer coisas diferentes. Isso significa que você pode dizer ao robô o que fazer usando um computador ou um controle remoto. Por exemplo, você pode programá-lo para mover o braço e pegar um objeto, ou até mesmo fazer um pequeno show de dança!

A parte divertida da robótica é que você pode experimentar e testar diferentes ideias. Você pode tentar melhorar seu robô adicionando mais peças, fazendo-o se mover mais rápido ou até mesmo adicionar sensores para que ele possa “ver” o ambiente ao seu redor.

A robótica é uma ótima maneira de aprender sobre ciência, tec nologia, engenharia e matemática, também conhecidas como STEM. Ela ajuda a desenvolver habilidades criativas, de resolução de problemas e trabalho em equipe.

Então, se você gosta de montar brinquedos como o da Engino, pode começar a explorar a robótica! Quem sabe, no futuro, você pode até construir robôs de ver dade que ajudem as pessoas ou que explorem luga res distantes no espaço. A imaginação é o limite!

Divirta-se explorando a robótica e construindo seus próprios robôs!

O que vamos precisar?

Vamos utilizar o seguinte modelo

Onde fazer o download do aplicativo?

Faça aqui seu download!

Compatible with:

Código do produto: E40.1

Lição 1: Casa Motorizada

Saídas - Motor CC, Servo Motor e campainha

Motores e servomecanismos são as saídas mais comuns em um robô. Eles podem dar movimento ao próprio robô ou alterar o posição de suas partes móveis. Outro tipo comum de saída é a campainha que emite sinais sonoros. Aprenda a comandar saídas usando o diagrama de fluxo e desbloqueie as habilidades de programação!

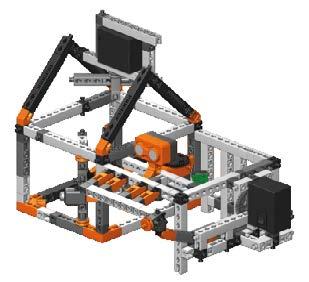

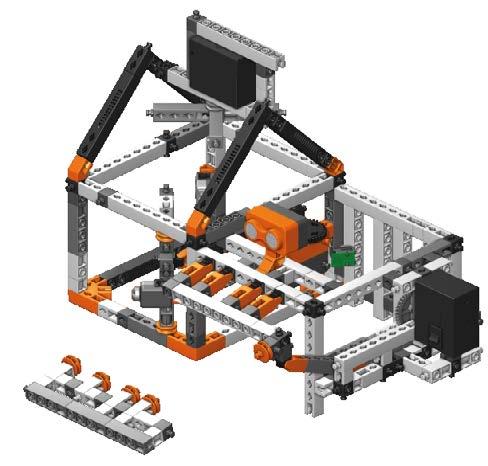

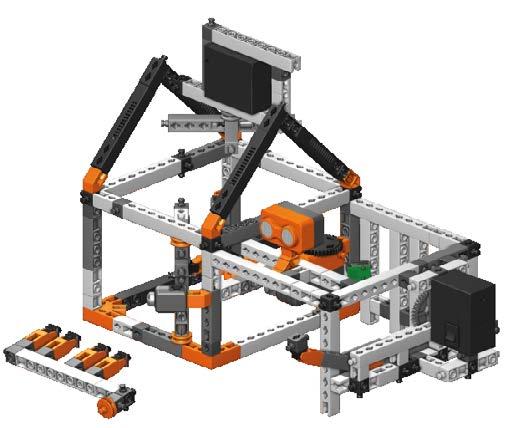

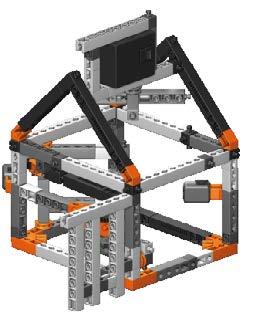

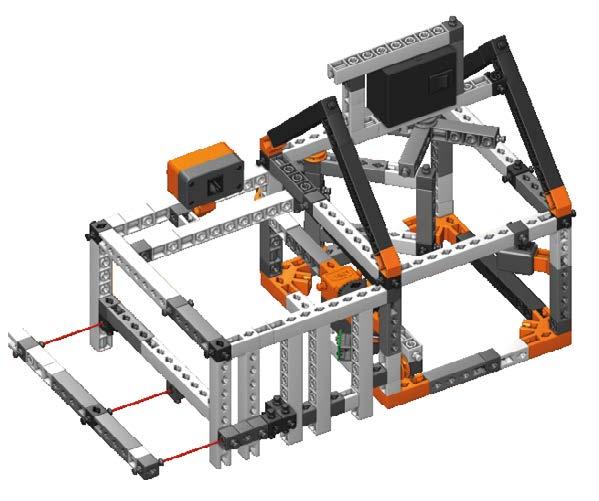

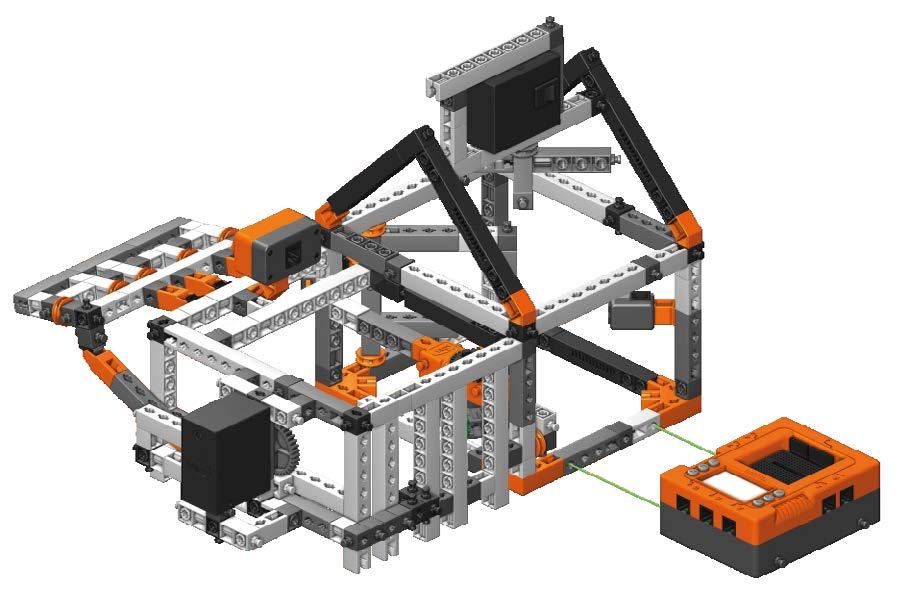

Engino® High-tech house

Vamos aprender:

» Como o motor DC e um servo motor funcionam.

» Blocos de ação de saída e suas propriedades.

» Como programar usando o diagrama de fluxo.

Materiais Necessários:

» Engino® STEM & Robotics PRODUINO.

» PC ou tablet com software KEIROTM instalado.

Passo a passo:

Passo 1: Encontre as etapas de construção nas instruções seção para construir o modelo de casa de alta tecnologia.

Passo 2: Ligue o controlador Produino e conecte-o a um PC através do cabo USB. Abra o software KEIROTM e conecte os dois Dispositivos clicando no botão Apropriado. Seguir exercício 1 para configurar o simulador.

Passo 3: A porta da garagem está aberta e espera por um carro para ser estacionado dentro! Leia o exercício 2 para aprender como operar a porta da garagem. Então manda o programa para o controlador e testar o quão preciso é Jogar o programa usando o menu da tela LCD.

Passo 4: Clique no ícone apropriado na barra de menu para salvar o programa no PC.

Passo 5: O servo motor funciona de forma diferente em comparação com o motor DC. Ele gira em graus, completando um semicírculo de 180º. Faça o programa do exercício 3 e descubra como abre e fecha a porta de casa com um servo.

Exercícios:

Exercício 1: Expanda o painel do simulador e atribua as portas aos periféricos conectados conforme aparecem em seu modelo. Arraste e solte os blocos de ícones apropriados nas portas.

Exercício 2: Arraste e solte os blocos abaixo do bloco “Iniciar” no diagrama de fluxo faça o seguinte programa:

» porta da garagem fecha;

» em seguida, o buzzer emite um sinal sonoro C5 por 1 segundo;

» a porta se abre novamente;

» e, por fim, a campainha emite um som.

Dica

Examine as propriedades dos blocos de ação e ajuste eles para conseguir isso. Além disso, experimente o tempo de duração e/ou velocidade do motor para obter um ajuste fino da porta.

Exercício 3: Arraste e solte os blocos de ação necessários no diagrama de fluxo para criar a seguinte sequência de comandos:

» porta fecha se e ouve se um sinal sonoro durante 0,5 segundos;

» então, a porta se abre amplamente;

» a porta permanece aberta por 3 segundos;

» e finalmente a porta se fecha.

Dica

O servo motor tem um limite superior finito na velocidade de rotação para rotação precisa segura. Assim, dando uma curta duração podendo não levar ao resultado desejado.

Exercício 4: Coloque um visto () nas células da tabela para indicar quais variáveis estão disponíveis para cada uma das seguintes saídas.

Pondo em Prática

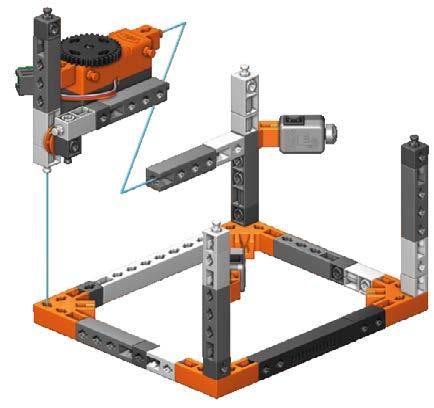

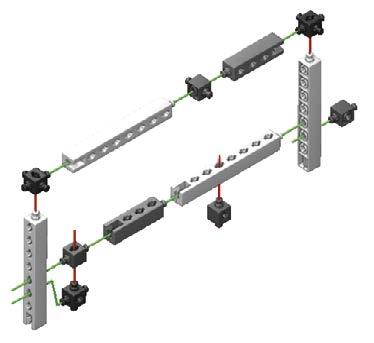

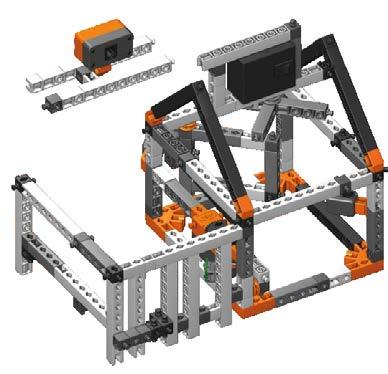

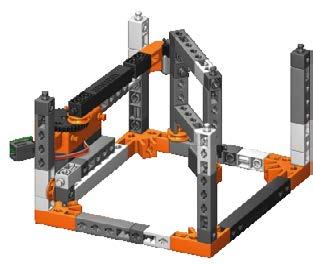

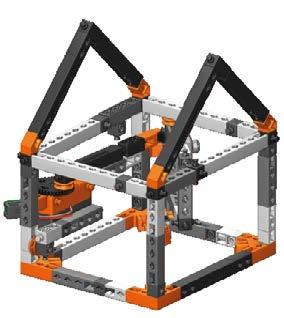

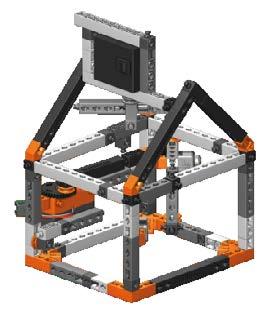

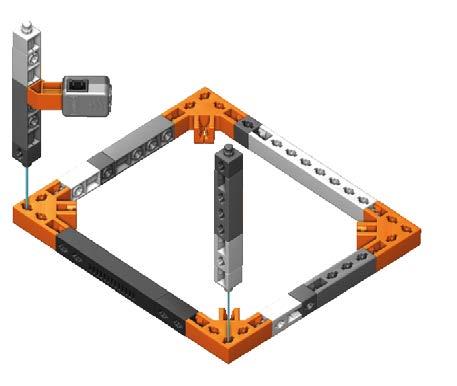

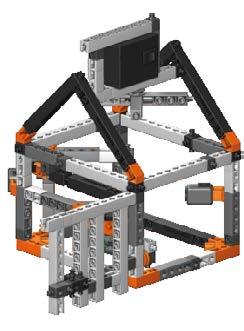

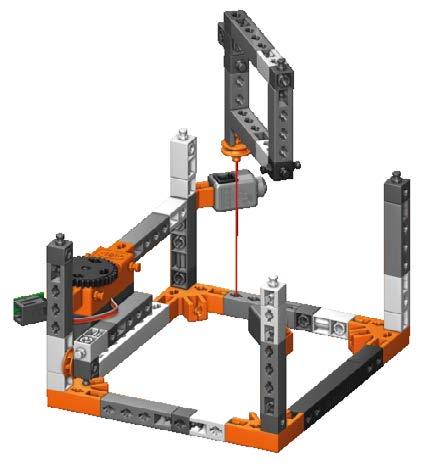

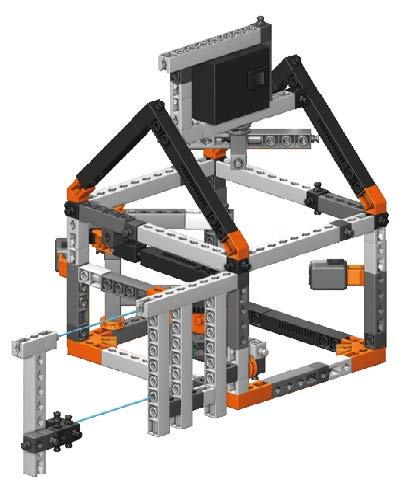

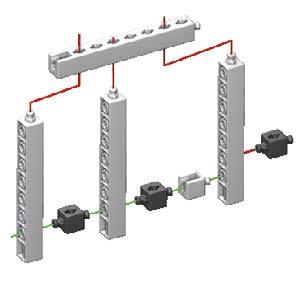

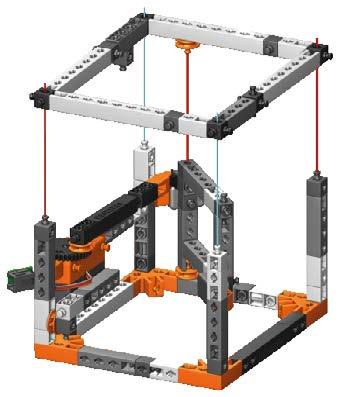

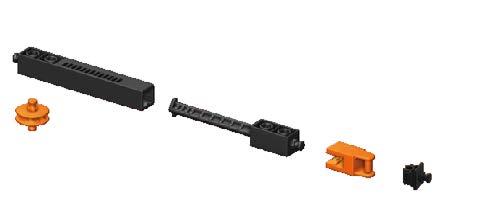

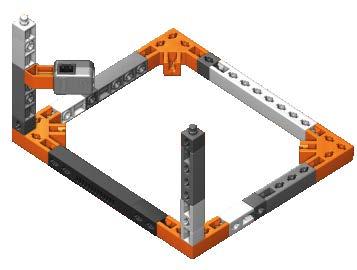

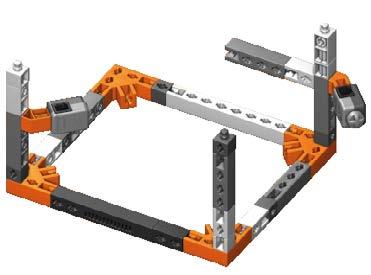

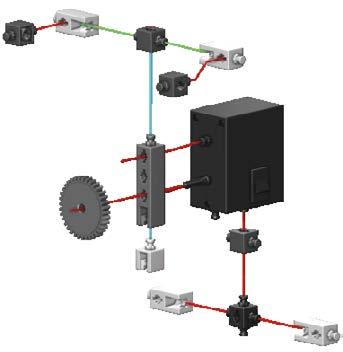

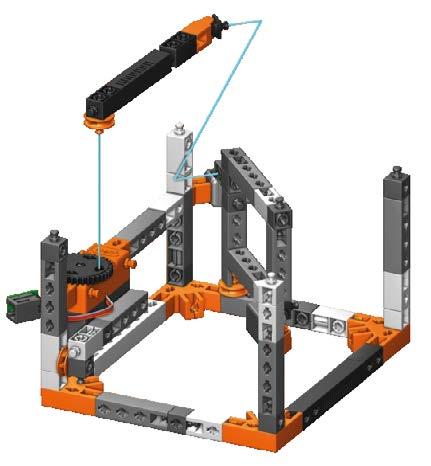

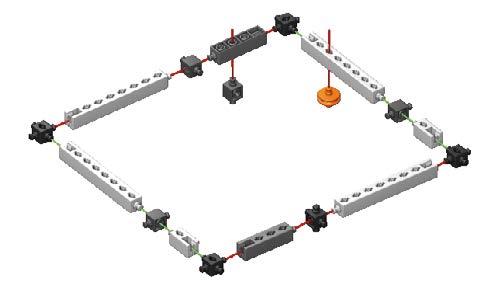

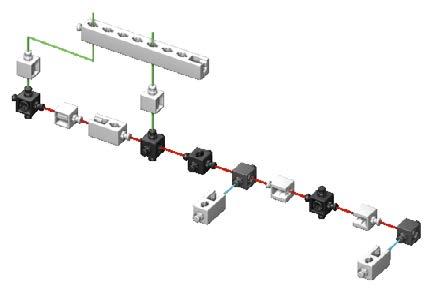

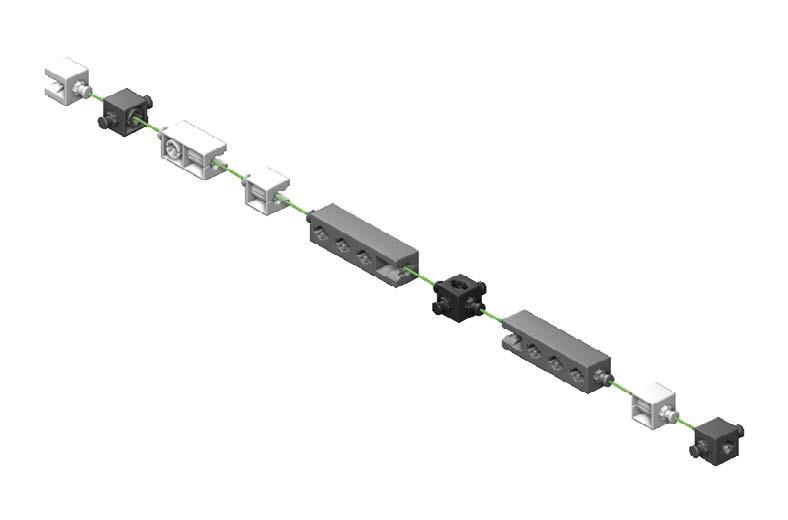

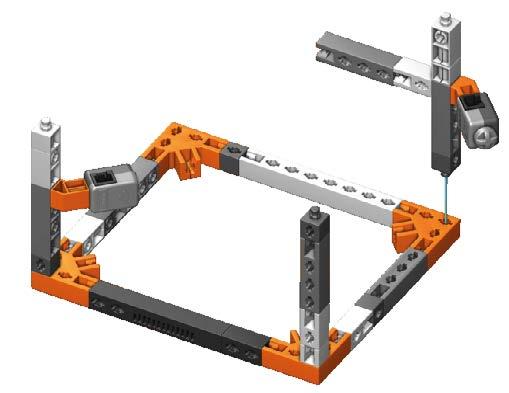

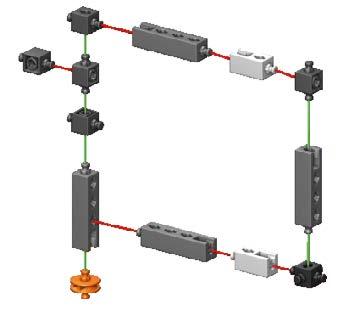

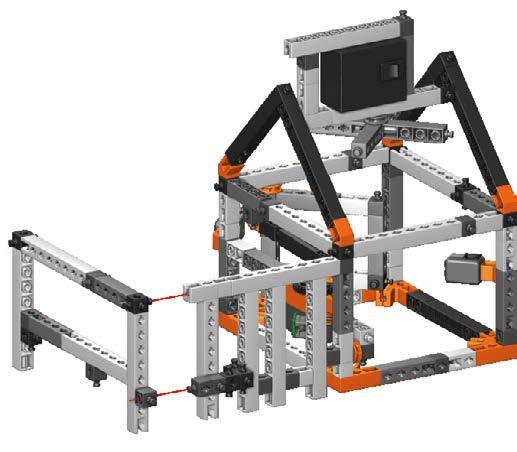

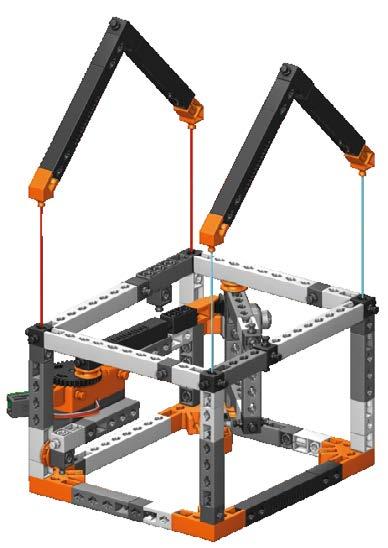

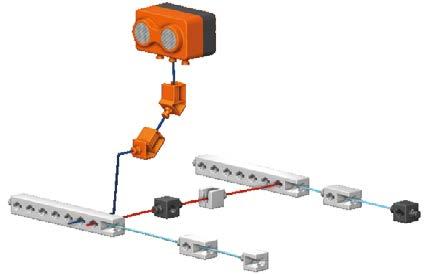

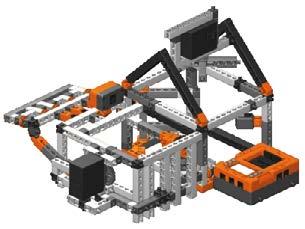

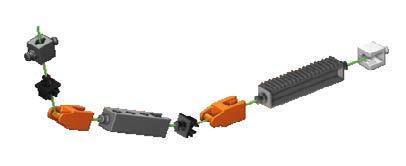

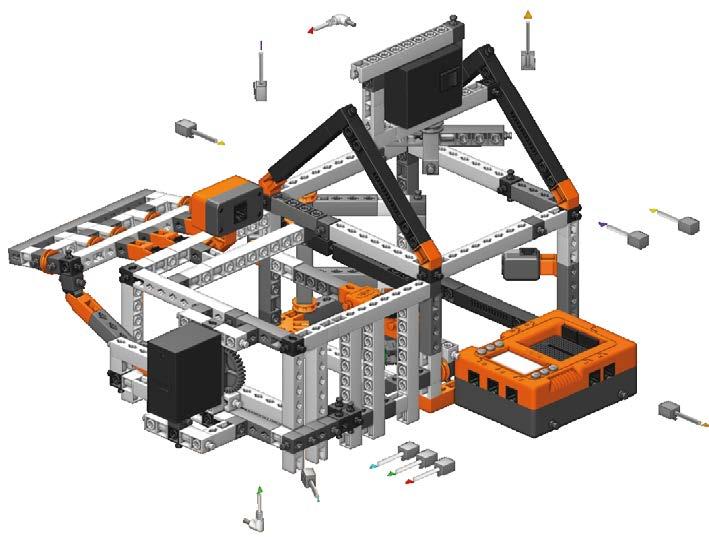

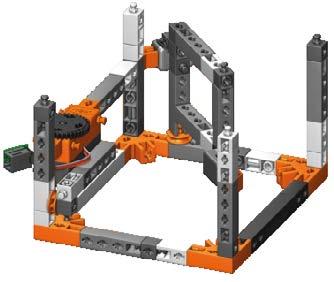

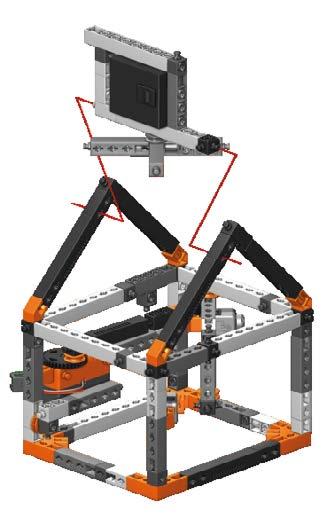

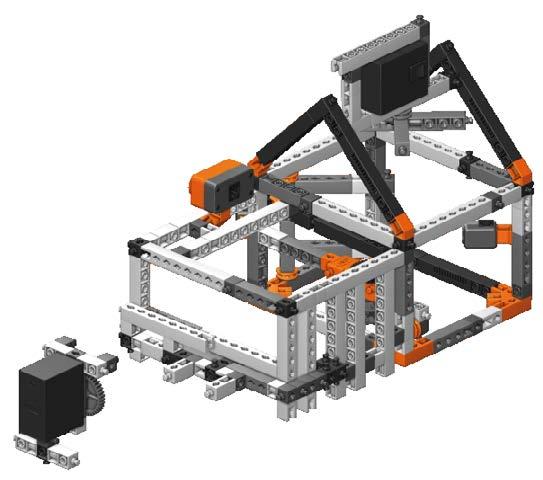

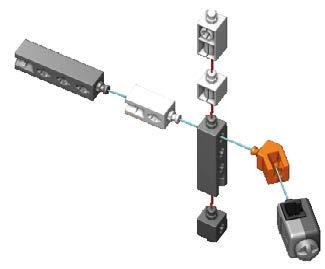

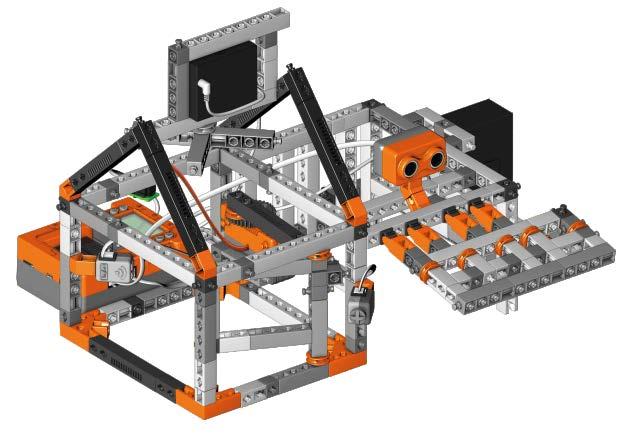

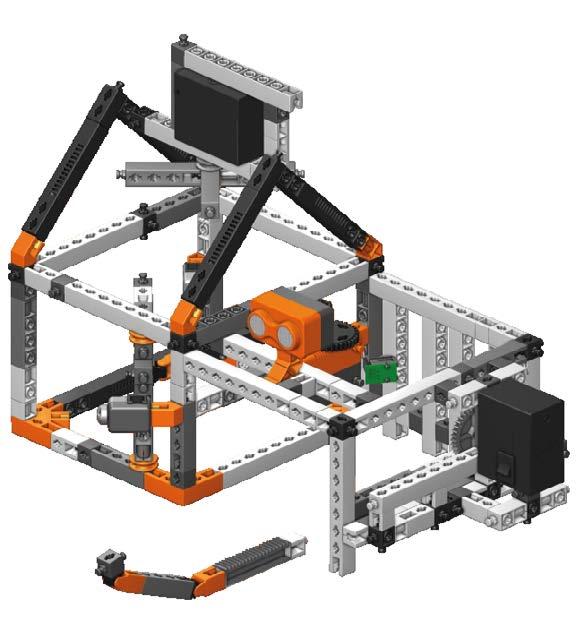

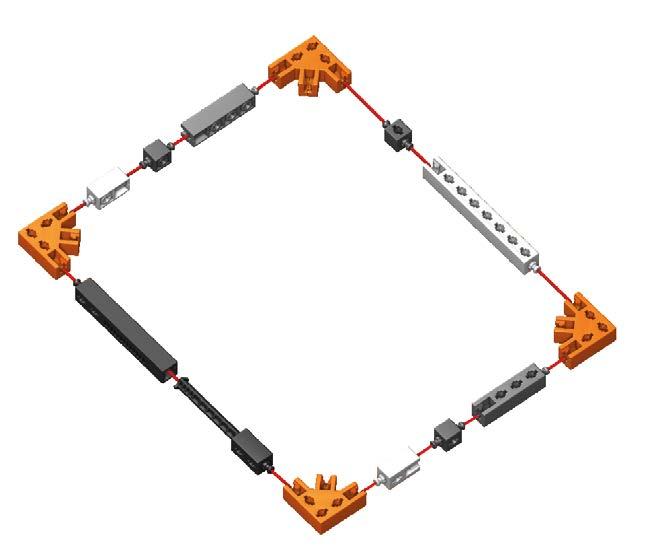

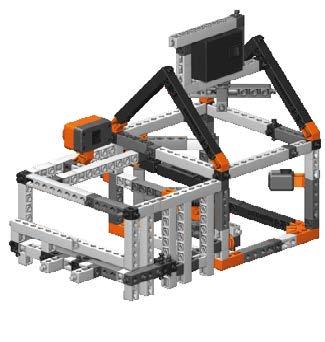

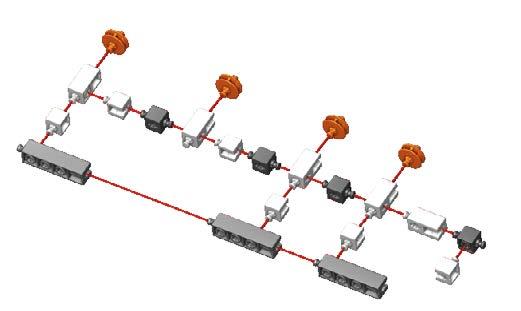

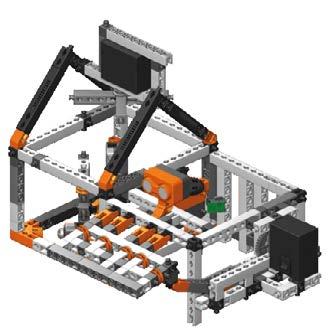

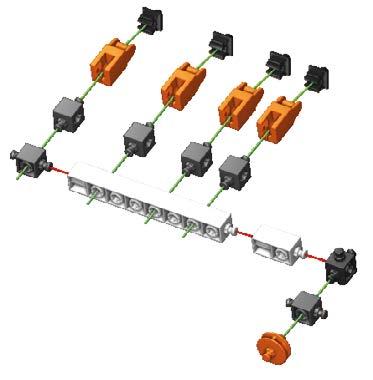

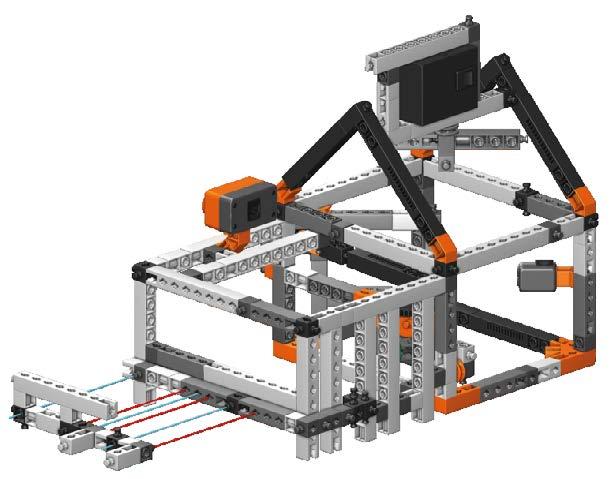

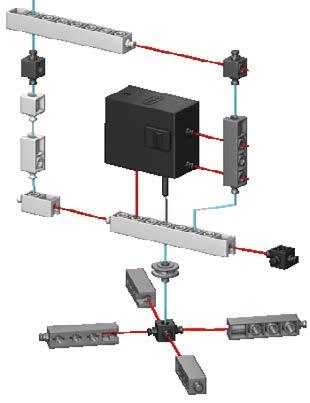

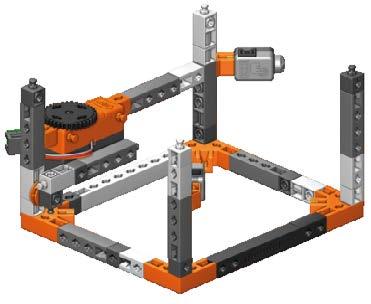

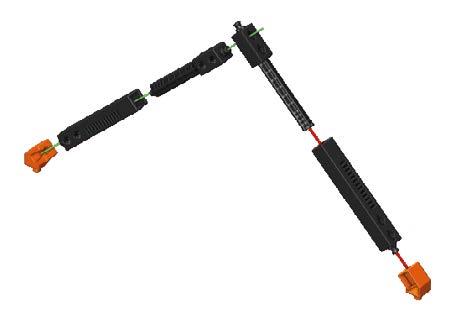

A seguir siga o passo a passo da montagem

SENSOR TOUCH
