6.4.2 Alternative 2: 35x P4+WH Pro-Module und 10x P4+sWH Pro-Module

6.4.2 Alternative 2: 35x P4+WH Pro-Module und 10x P4+sWH Pro-Module

Das zweite Beispiel zeigt, dass unterschiedlich große LED-Module auch innerhalb einer Reihe kombiniert werden können. Auf dem Bild erkennen Sie, dass die ersten drei Reihen aus je 10x P4+WH Pro-Modulen bestehen, während die letzten beiden Reihen sich aus 5x P4+WH Pro- und 10x P4+sWH Pro-Modulen zusammensetzen. Insgesamt erhalten Sie so erneut 5 Reihen und 10 Spalten.

Beginnen Sie die Verkabelung wie gewohnt, indem Sie die ersten drei Reihen mit gedrückter linker Maustaste mit dem ersten Datenkabel verbinden.

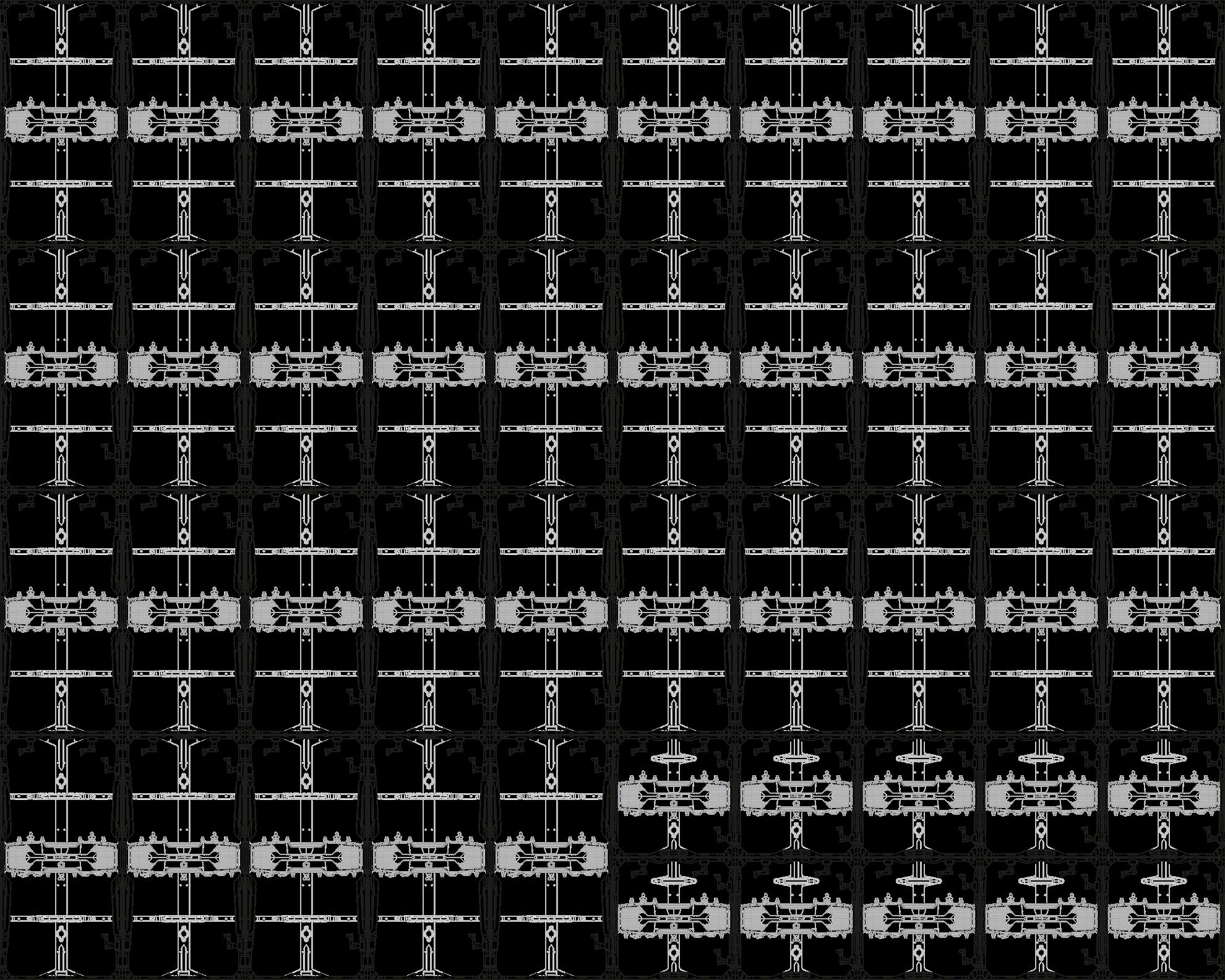

Abb. 146.Programmierung: Übersicht 15x P4+WH Pro-Module und 10x P4+sWH-Pro-Module

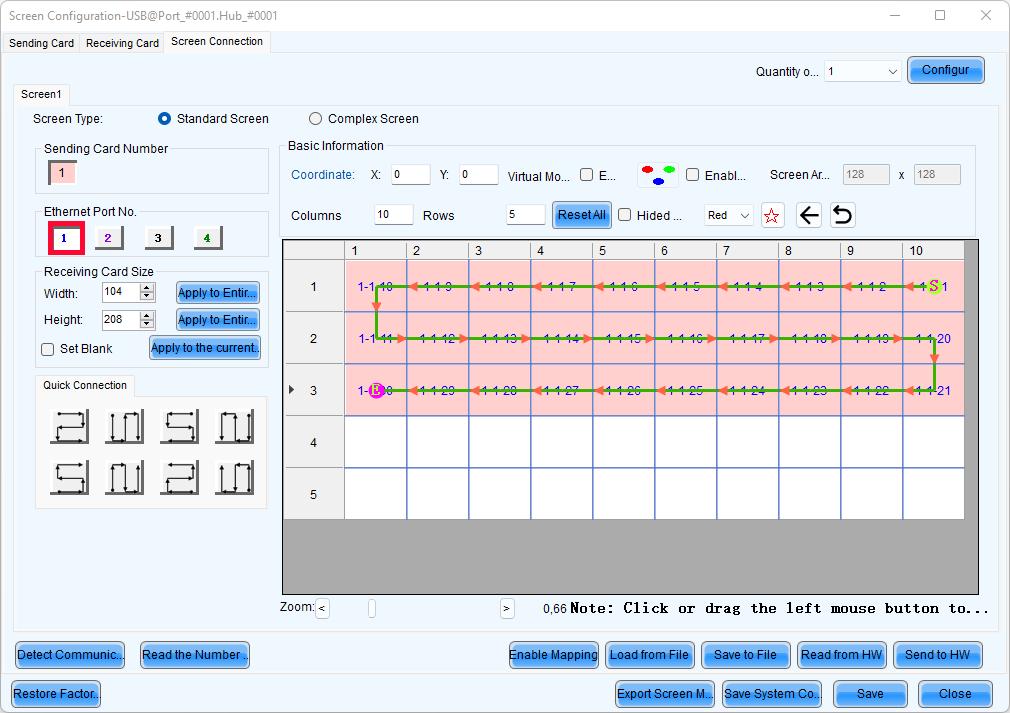

Abb. 147.Programmierung: Verbinden der ersten drei Reihen

Wechseln Sie nach Abschluss der Verbindung des ersten Datenkabels zu „Ethernet Port No.“ „2“, bevor Sie beginnen, das nächste Datenkabel in der vierten Reihe zu setzen.

Ziehen Sie das Kabel erst einmal bis zum letzten P4+WH Pro-Modul. Klicken Sie anschließend auf das erste P4+sWH ProModul (das sechste Modul von rechts in der vierten Reihe) und ändern unter „Receiving Card Size“ die Auflösung auf 104x104px.

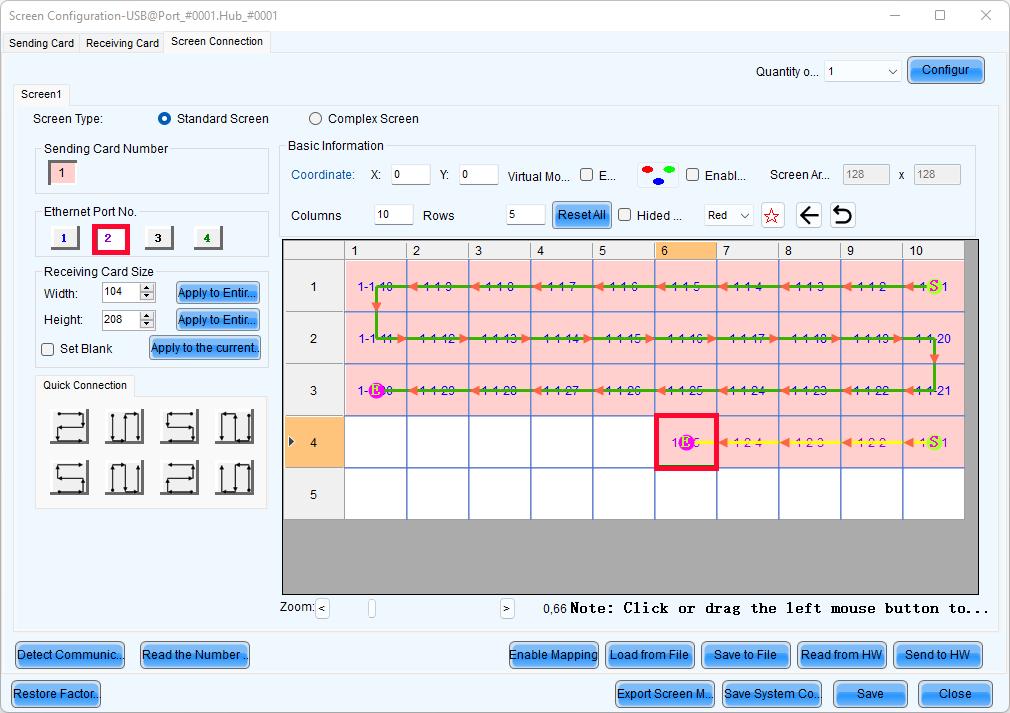

Abb. 148.Programmierung: Wechseln zu Ethernet Port No. 2

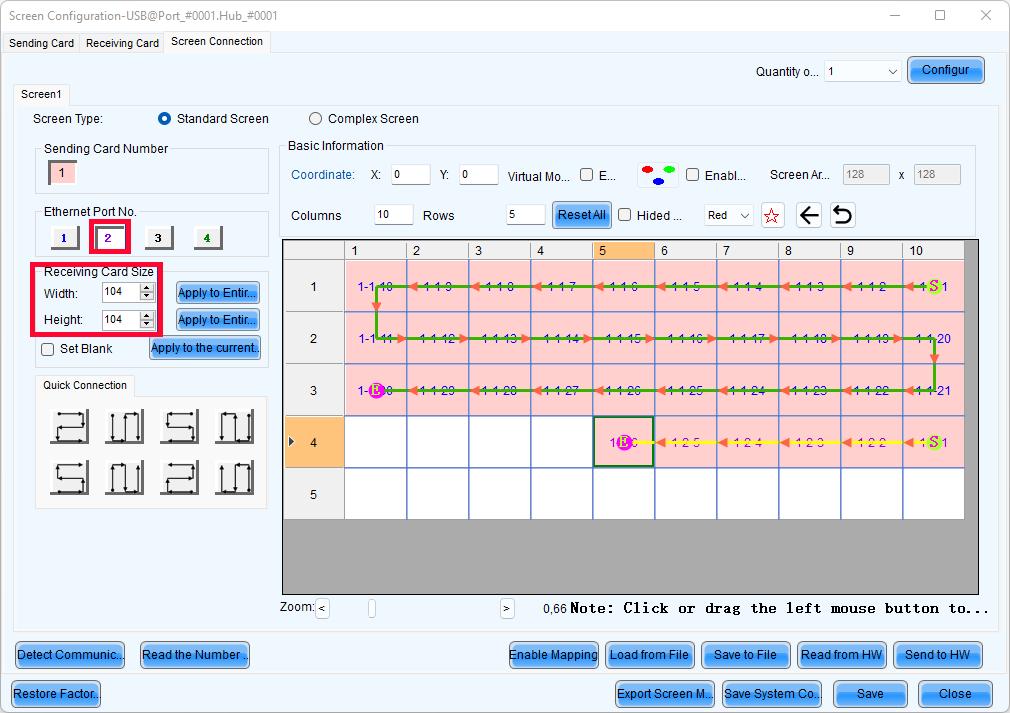

Abb. 149.Programmierung: Receiving Card Size Auflösung ändern

Fahren Sie mit der Verkabelung fort, indem Sie in den untersten Reihen nur die verbleibenden 10x P4+sWH Pro-Module (Reihe 4, Spalte 1-5; Reihe 5, Spalte 1-5) verkabeln.

Wenn Sie nun auf „Send to HW“ klicken, stellt das Programm Ihnen die folgende Frage: „Do you want to leave the reveicing card position blank automatically?“. Bestätigen Sie diese Meldung mit „Yes“.

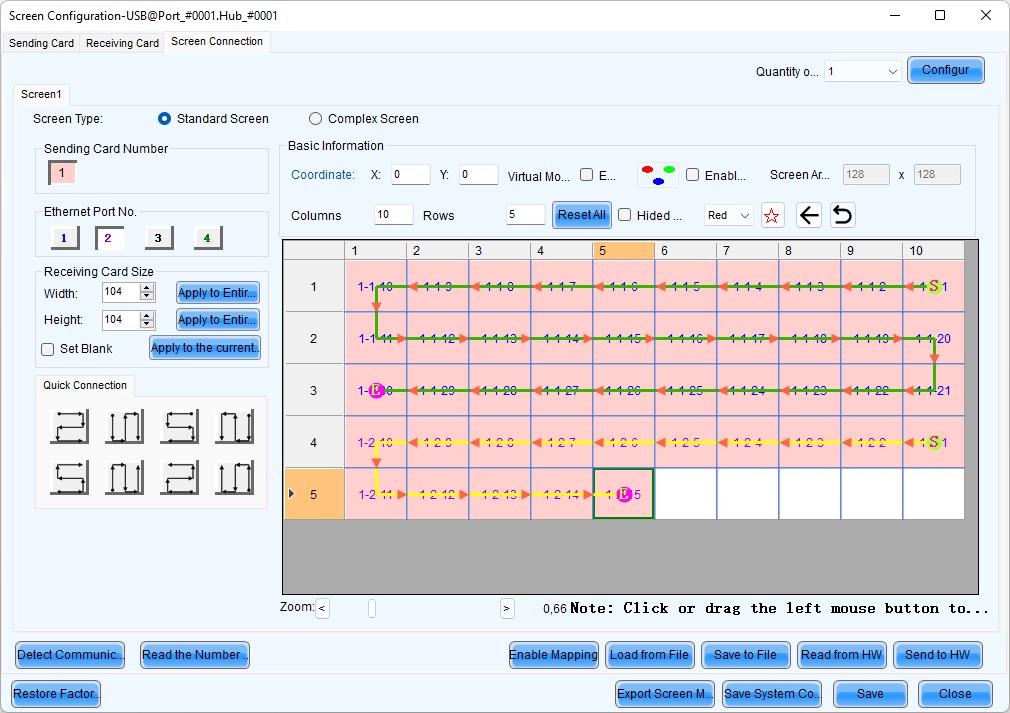

Abb. 150.Programmierung: Verkabelung der 10x P4+sWH Pro-Module

Nun ändert sich die Darstellung: Empfängerkarten, die nicht mit einem Datenkabel verkabelt worden sind, werden ausgegraut und sind für NovaLCT keine Empfängerkarten mehr, sondern Blank-Module.

Hinweis: Vergessen Sie auch hier nicht, Ihre Einstellungen zu speichern und die Software zu schließen, ehe Sie die Verbindungen trennen.

Für eine Videoanleitung zum Verbinden unterschiedlich großer LED-Module scannen Sie einfach den QR-Code.

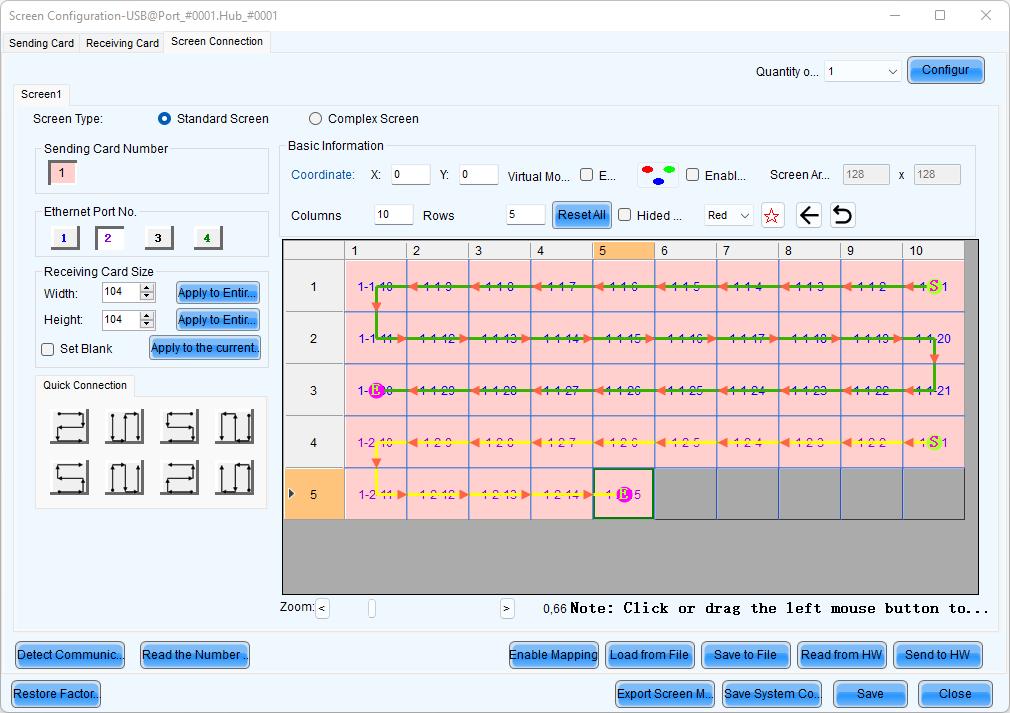

Abb. 151.Programmierung: Anzeige Blank-Module

Schauen Sie sich das Verbinden unterschiedlich großer Module auch als Video an
