KARDAANVÕLLIDELE

Sõiduauto disainimisel mängib olulist rolli müra, vibratsioonide, sh madalate sagedustega vibratsioonide vähendamine: kriginate ja müra kõrvaldamine juhi ja reisijate mugavuse tagamiseks ning sõiduauto komponentide ülekoormuste vähendamine.

See hõlmab ka sõiduauto jõuülekannet. Tagarattaveoga või nelikveoga sõiduauto kannab mootorivõimsuse läbi transmissiooni kardaanvõllidega sildadesse. Samal ajal muutub nurk käigukasti ja reduktori vahel seoses teepinna ebatasasustega, mis kallutab sõiduauto vedrustussüsteemi.

Väljaarvatud kui universaalsed ühendusmuhvid kummaski kardaanvõlli otsas painduvad (1. pilt). Üks võimalikest lahendustest on elastsete

Elastsed ühendusmuhvid peavad vastu kogu kasutusaja, kuid siiski tuleb neid regulaarselt kontrollida. Kõik elastsete ühendusmuhvide märgatud kulumistunnused võivad olla seotud jõuülekande vibratsioonidega, mille intensiivsus võib suureneda seoses kiirenduse ja/või transmissiooni löökidega. Kontrollimise ajal tuleb selgitada välja võimalikud lõhenemised,

1. pilt tugilaagritega kardaanvõlli ühendus. Seda tugevdab kummist elastne ühendusmuhv, mis ühendab transmissiooni väljundvõlli kardaanvõlliga konstruktsioonides, mis vajavad kõrgete pöördemomentide edastamist. Teine elastne ühendusmuhv on ühendatud kardaanvõlli tagumise otsaflantsi ja reduktori flantsi vahel. Elastne ühendusmuhv neelab jõuülekande vibratsioone ja tagasilööke. Kõik mootori pöördemomendid peavad olema ülekantavad läbi elastse ühendusmuhvi enne nende minekut läbi veovõlli ja vahetelgede ratastesse. See elastse ühenduse konstruktsioon neelab löökide ja impulssite jõud, vähendab jõuülekande koormust ja aitab vältida nurganihet. See vähendab märkimisväärselt müra, vibratsioone ning madalate sageduste vibratsioone jõuülekandest. läbihõõrdumised, puuduvad osad või elastse ühendusmuhvi moondumised. Lõhenemised või paisumised näitavad muhvi ebausaldusväärsust ja soovitatavat väljavahetust. Väga kulunud elastse ühendusmuhvi vahetamisel tuleb kontrollida kardaanvõlli tsentreerimise suunavat juhtpuksi, kinnituspoltide avasid ning mutreid. Kui üks neist on kulunud, vibreerib võll edasi ka peale elastse siduri vahetamist.

Vahetades rikutud kardaanvõlli ühendusmuhvi, tuleb kindlasti hinnata vahetatava detaili konstruktsiooni ja kuju. Kardaanvõlli elastne ühendusmuhv koosneb armeeritud kummist ja metallist vahetükkidega köitest. Mõlemal pool asuvad kontaktäärikud kinnituspoltide jaoks loovad eriti tugeva ja elastse ühenduse. Selle komponendi omadused peavad kindlustama maksimaalsete pöördemomentide hea summutamise ja radiaalsete, telje ning nurga moondumiste kompenseerimise.

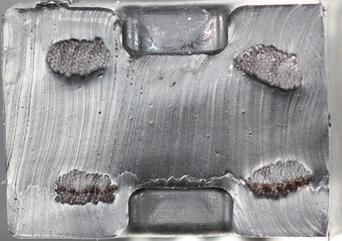

Konstruktsiooni eeliseks on jäikus, mida saab kompenseerida kõigis suundades ja vastupanu löögi tüüpi ülekoormusele, kindlustades pika kasutusaja. (2. pilt) febi bilsteini elastse ühendusmuhvi lõikes on näha suur arv köisi ja vastav armatuur, mis kindlustab selle komponendi vastupidavuse pöördemomentide ülekoormusele. Nähtavad on tsentreeritud ja ühtlustatud pressitud köite kihid, mis annavad muhvile tugevuse ning vastupidavuse. (3., 4., 5. pilt).

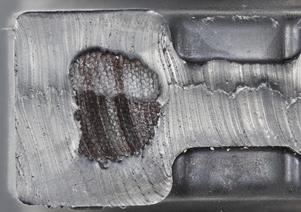

Piltidel 6 ja 7 on näha köitega armeeritud kummist muhvi lõigetel kulumist, mis ületab lubatud piire. Konkurentide toodete lõigetel on nähtav väga väike köite kihtide arv ja ebapiisav ühtlustus, mistõttu lüheneb komponendi kasutusaeg ning jääb puudulikuks vajalik vastupidavus pöördemomentide ülekoormusele. (6., 7. pilt)

Vahetataval elastsel muhvil või muhvidel (sõltuvalt sõiduauto otstarbest) peab olema tähistatud ühenduse suund. Et kindlustada muhvi usaldusväärne töö, tuleb see õigesti paigaldada. Samuti on vajalik, et kinnituspoldid oleks vahetatud vastavalt tootja soovitustele. Kindlustage kõigi poltide kinnikeeramine vastavalt sõiduauto tootja spetsifikatsiooni nõuetele.

Kõik febi elastsed muhvid on valmistatud, sõiduautode tootmissektori maailma turuliidri, originaalseadmete tootja SGFi poolt, kindlustades nii maksimaalse usaldusväärsuse, turvalisuse ja esmase vastavuse.
