HWAM er en dansk leverandør av håndproduserte kvalitetspeisovner og peisinnsatser. Som en bærende del av virksomheten utvikler og produserer vi funksjonelle designløsninger i den moderne fabrikken vår i Hørning, i hjertet av Danmark.
Hos HWAM fokuserer vi på optimal og effektiv forbrenning til fordel for deg og miljøet – nå og i fremtiden. En peisovn fra HWAM tilbyr enkel betjening og gir deg varme med ren samvittighet.
OM HWAM
6 HWAM ® AutopilotTM
8 HWAM ® SmartControlTM
10 FAQ før du velger peisovn
12 Natursteinkledning & varmelagring
14 Design din egen peisovn
16 Design & håndverk
INSPIRASJON
19 La deg inspirere her...
20 HWAM 2600
22 HWAM 3100
24 HWAM 3500
26 HWAM 3600
28 HWAM 3700
30 HWAM 4500
32 HWAM 4600
34 HWAM 5200
36 HWAM 5400
38 HWAM 5500
40 HWAM 5600
42 HWAM I 40/55
44 HWAM I 40/56
46 HWAM tilbehør
48 Sortimentsoversikt
TEKNISKE SPESIFIKASJONER
52 Utvalg og plassering av peisovn
54 HWAM 2600
56 HWAM 3100
58 HWAM 3500
60 HWAM 3600
64 HWAM 3700
66 HWAM 4500
70 HWAM 4600
72 HWAM 5200
74 HWAM 5400
76 HWAM 5500
78 HWAM 5600
80 HWAM I 40/55
82 HWAM I 40/56
84 Testresultater
86 Godkjennelser & registreringer
Når du velger en HWAM-peisovn, kan du velge mellom 13 forskjellige peisovnserier, i høyder fra 614 til 1625 mm. Velg for eksempel en vegghengt, frittstående eller modulbygget modell. Velg en modell med eller uten sideglass. Tilpass med en unik natursteinbekledning.
Valgmulighetene er mange, uansett hvilken stil du ønsker deg. Det sikrer, at du kan få oppfylt peisovndrømmene dine.
Hvilken serie passer din personlighet best? Ta en kikk og få inspirasjon...
Mer enn 50 år med kvalitet, design & produksjon i Danmark.
En HWAM-peisovn skjuler en liten hemmelighet. En hemmelighet som er mer enn 40 år gammel. Hemmeligheten er en varmefølsom fjær i kjernen av HWAM-peisovnen, nemlig HWAM® Autopilot™
Når du har tent opp i peisovnen, hjelper HWAM® Autopilot™ deg ved å regulere lufttilførselen – helt automatisk. Samtidig som varmen stiger og faller i brennkammeret, jobber den varmefølsomme fjæren og åpner og lukker de tre mekaniske luftspjeldene i forhold til den aktuelle temperaturen i brennkammeret. Dermed er du sikret virkelig god forbrenning og du trenger ikke selv huske, eller bruke tid på, å regulere lufttilførselen. Du stiller bare inn reguleringen slik at det passer akkurat dine varmebehov. Enkelt, praktisk, økonomisk og med tanke på miljøet.
HWAM® Autopilot™ er standard i alle HWAM-peisovner – og er inkludert i prisen.
Lær deg mer om HWAM® Autopilot™ i denne videoen:
HWAM® SmartControl™ styrer den viktige lufttilførselen i peisovnen, slik at du ikke trenger å gjøre mer enn å tenne opp og legge inn mer ved. HWAM® SmartControl™ fikser resten. Når det er på tide å legge inn mer ved, får du beskjed.
En oksygenføler og en temperaturføler måler hhv. oksygennivå og temperatur i røykavgangen. Begge sender en melding til luftboksen som regulerer luftspjeldene. En romføler måler temperaturen i rommet og sikrer behagelig varme.
Lær deg mer om HWAM® SmartControl™ i denne videoen:
Oksygenføler
Temperaturføler
Smarttelefon eller nettbrett
Smak og stil er svært individuelt, så her er det du som er eksperten. Men før du kjøper en peisovn, er det et par ting du bør tenke på.
Hvorfor vil du ha en peisovn?
Er det fordi du bor i et kaldt hus? Ønsker du å redusere oppvarmingskostnadene, eller er det mer for hyggens skyld?
Hvor mange m2 skal du varme opp?
Det er viktig at varmen peisovnen leverer, passer med antall kvadratmeter, som skal varmes opp. Som en tommelfingerregel kan du gå ut fra, at du trenger ca. 1 kW for å varme opp 20 m², forutsatt at huset er noenlunde godt isolert.
Hvor enkelt vil du ha det?
Det er forskjell på, hvor enkelt det er å betjene en peisovn. Alle HWAM peisovner er som standard utstyrt med HWAM® Autopilot™, som regulerer luften automatisk og sikrer god forbrenning. Vil du ha det så enkelt som mulig, kan du med fordel velge en modell med innebygd HWAM® SmartControl™. Da trenger du bare fyre opp som vanlig, stille inn ønsket temperatur via en app på smarttelefonen, og nyte varmen og de dansende flammene. Appen varsler deg, når det er på tide å legge inn mer ved.
Krav til plassering
Er det spesielle konstruksjoner i boligen din, som gjør at ovnen ikke kan installeres på enkelte steder? Er det noe du bør være oppmerksom på, når det gjelder brennbart materiale?
Krav til nye hus
Bor du i et nybygd hus, kan det være nødvendig å installere et friskluftsystem i peisovnen, da nye hus ofte er svært tette, og den luften som sirkulerer i huset, ofte blir gjenbrukt i ventilasjonssystemet. Dette gjør, at det ikke vil være tilstrekkelig luft i huset til opptenning og forbrenning.

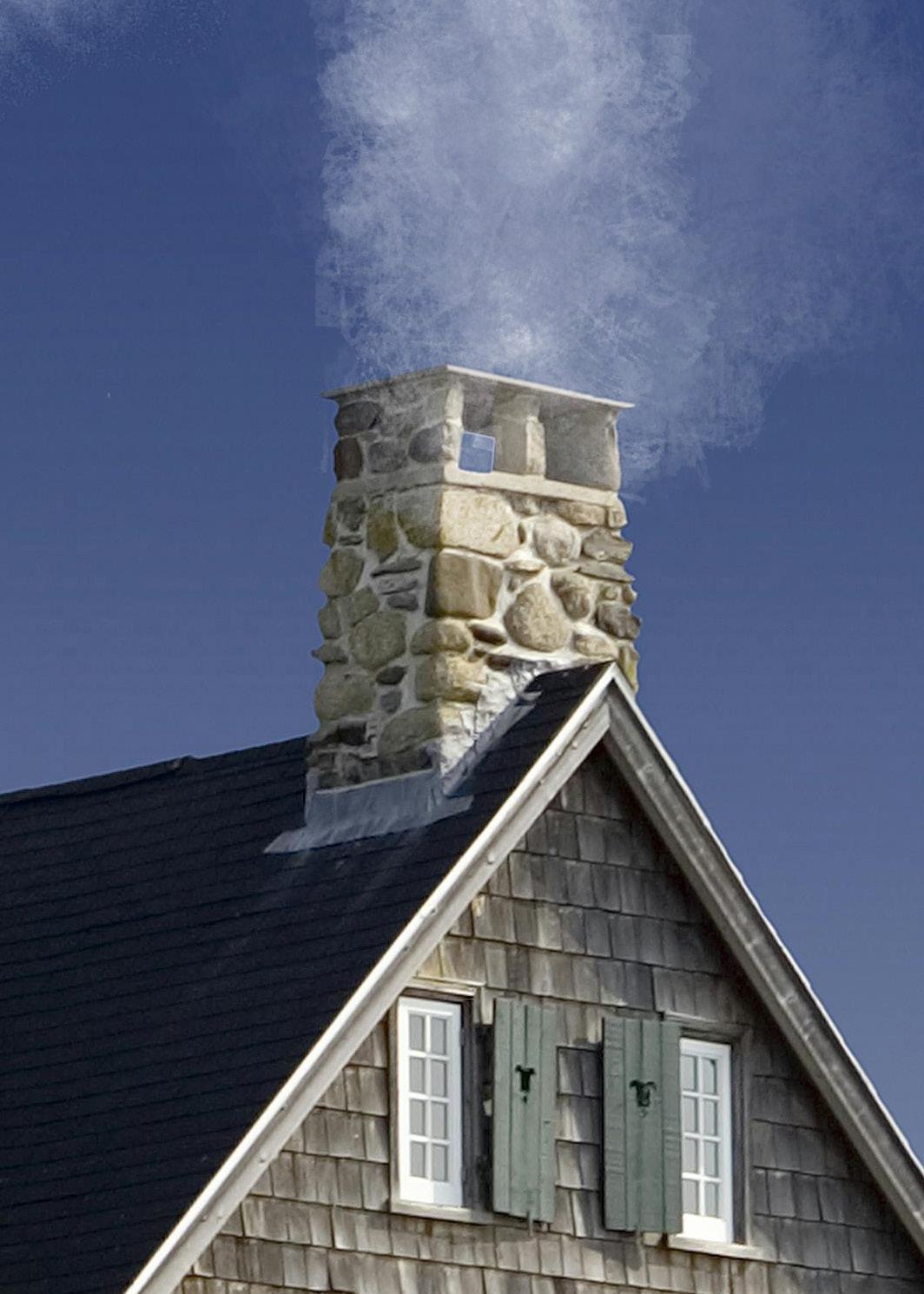

Krav til skorstein & røykrør
Skorsteinen skal ha en slik høyde at trekkforholdene er i orden og røyken ikke sjenerer. Som hovedregel oppnås tilfredsstillende trekkforhold såfremt skorsteinen er 4 m over ovnen og samtidig er ført minst 1 m over takmønet. Plasseres skorsteinen ved husets sider, så bør toppen av skorsteinen alltid være høyere enn husets takmøne eller takets høyeste punkt. Vær oppmerksom på evt. nasjonale og lokale bestemmelser med hensyn til plassering av skorstein på torvtak. Peisovnen krever trekk på minst 11 Pa. Skorsteinsåpningen bør likevel alltid minst tilsvare peisovnens røykutgang (Ø125 mm eller Ø150 mm). Skorsteinen skal være forsynt med en lett tilgjengelig feieluke. Røykrør og skorstein må være egnet til bruk av peisovn. Kontakt din HWAM-forhandler for mer informasjon.
Krav til gulv & vegg
Du bør undersøke om gulvet peisovnen skal stå på, er stabilt nok til å tåle vekten, og at veggen som skal holde en vegghengt eller integrert peisovn eller peisinnsats, har tilstrekkelig bæreevne. Her kan det være en god idé å forhøre seg med en fagmann. Hvis peisovnen skal plasseres på et brennbart gulv, skal gulvet beskyttes mot glør som kan falle ut. Se mer om avstander til brennbart materiale på side 53-83.
Spør en ekspert
Når du har tenkt gjennom noen av disse spørsmålene, er du forhåpentligvis bedre rustet til å ta et godt valg. Er du fortsatt i tvil, kan du alltid besøke din lokale HWAM forhandler og slå av en prat for å få råd om hva som vil være det riktige valget for deg og din bolig.
Ved å velge en peisovn med natursteinbekledning får du en peisovn med et helt unikt utseende, ettersom hver stein har sitt eget uttrykk. I tillegg kan du glede deg over flere fordeler som er til å ta og føle på.
Lagring av varme er et fenomen kjent fra masseovner, der varmen lagres i steinen som omgir brennkammeret. Ved varmelagring i en peisovn kombineres peisovnens evne til å fordele konveksjonsvarmen i rommet på en rask og behagelig måte, med masseovnens evne til å lagre varmen.
Utvalgte HWAM modeller er konstruert med et varmemagasin som kan fylles med varmelagringsstein. Disse har en spesielt god evne til å lagre varmen fra peisovnen for deretter å avgi den sakte til rommet. Dermed kan du nyte varmen lenge etter at flammene er slukket.
Ønsker du en peisovn med unik natursteinsbekledning, er den tilgjengelig på følgende HWAM-modeller: 3520, 3640, 3660, 4540, 4560, 4640, 4660, 5440 og 5460.
Hvis du derimot ønsker en peisovn med ekstra varmelagring i et varmemagasin, kan du velge mellom følgende HWAM-modeller: 3130, 3520, 3650, 3660, 3760, 4550, 4560, 4660, 5460, 5560, 5580, 5650 og 5670.
Nedenfor illustreres varmelagring for en peisovn hhv. med og uten varmelagringsstein i et skjematisk diagram.
Prinsippskisse for varmelagring
Peisovn uten varmelagringsstein
Peisovn med varmelagringsstein
Når peisovnen er utstyrt med varmelagringsstein, får du en mer kontinuerlig varme i rommet, med den samme vedmengden.

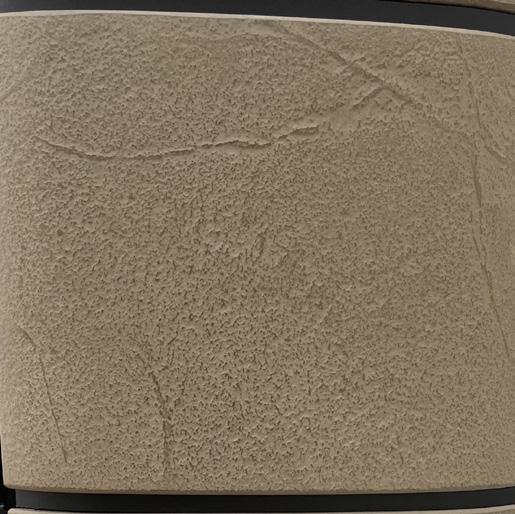

Terrastone - NYHET!
Terrastone ligner naturstein med en karakteristisk overflatestruktur som gir et moderne og rustikt uttrykk Kledningen har svært god varmelagringsevne og gir behagelig og varig varme i rommet. Terrastone er tilgjengelig i fargen Clay for følgende modeller: 4540, 4560, 4640 og 4660.

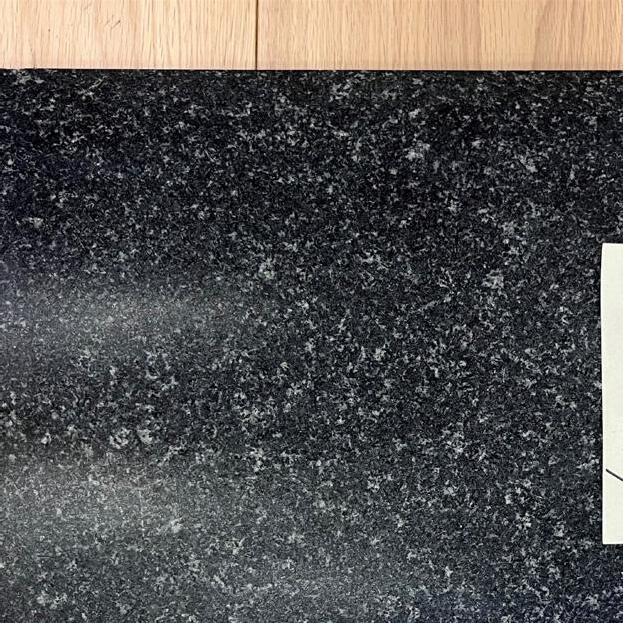

Dark Galaxy
Dark Galaxy er en type granitt som er ganske hard og tett og derfor lett å arbeide med - utvilsomt en av de vakreste natursteinene på markedet. Dark Galaxy-fargen er ganske jevn, slik at hele overflaten ser jevn ut. En svart stein med hvite flekker som minner om nattehimmelen.
Moca Cream
Kalkstein ble dannet ved sammenstøt og sammensmelting av bergarter, skjell, koraller og andre organismer under havbunnen for hundrevis av millioner av år siden og etter langvarige kollisjoner med jordskorpen og ekstruderingsavsetninger. Hovedfargen er hvit med streker og flekker av kalsitt, fossiler eller skjellstrukturer.

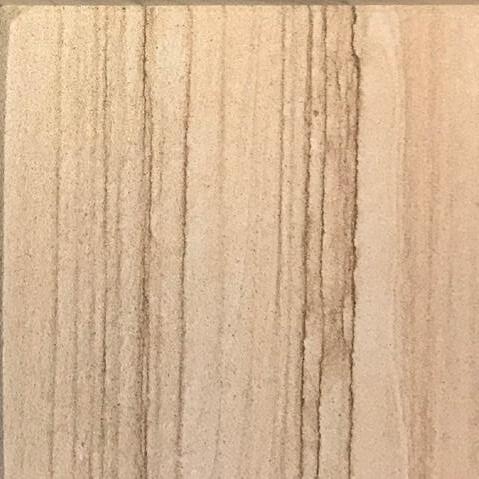

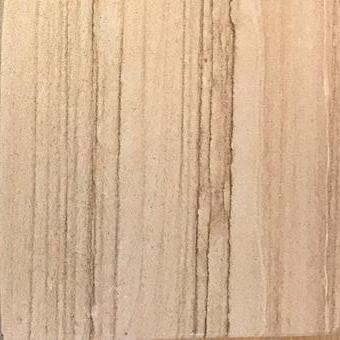

Tobacco
Sandstein er opprinnelig avsatt sand som senere er blitt komprimert og herdet. Sanden ble opprinnelig avsatt på hav- eller elvebunnen for millioner av år siden og ble senere komprimert under stort trykk. Det er sanden som gir sandsteinen dens farge, og det er fargespillet i de brune limonittavleiringene som gjør denne natursteinen så vakker.

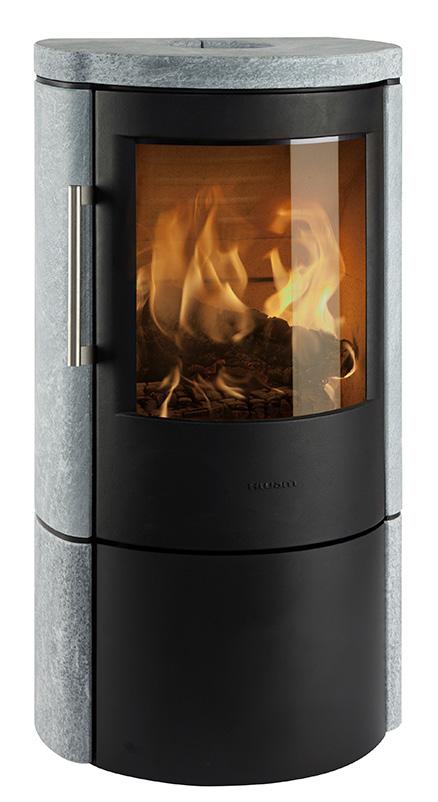

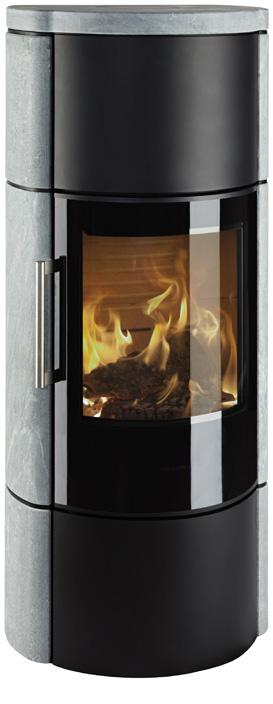

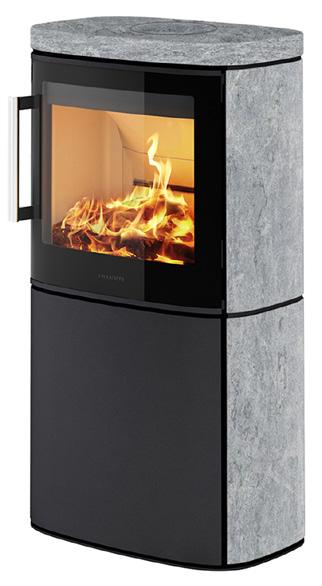

Kleberstein
Kleberstein er en metamorf bergart som hovedsakelig består av talk, noe som gjør den svært myk. Navnet kleberstein kommer av den «såpete» følelsen og mykheten. Fargen varierer fra grågrønn til grå, og hver stein er unik. Kleberstein har en utmerket evne til å lagre varme, som deretter frigjøres over en lengre periode, noe som gjør den ideell for kledning av peisovner.
HWAM 3760m, stylehåndtak, rustfritt stål
Høyde 614 mm - 1625 mm.
Røykavgang
Topp eller bak.
Type
Gulvmodell, veggmontert, på sokkel eller pidestall, peisinnsats, hjørneinnsats eller modul.
Dør
Til de fleste modeller kan du velge mellom to dører, en klassisk støpejernsdør (c) eller en moderne glassdør (m). Seriene 5500, 5600, I 40/55 og I 40/56 finnes også med høyre- eller venstrehengt dør.

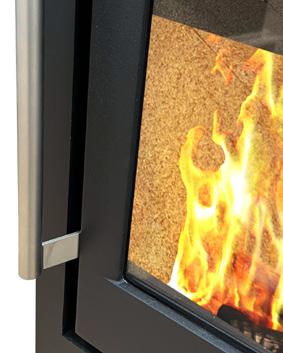

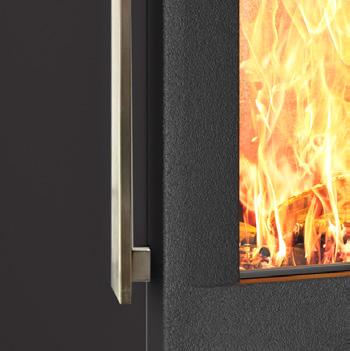

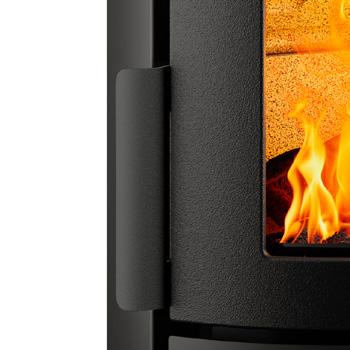

Håndtak
Alle HWAM-modeller er utstyrt med et standardhåndtak. Seriene 3100, 3500 og 3700 er også tilgjengelige med Stylehåndtak. Seriene 5500, 5600, I 40/55 og I 40/56 finnes med diskret håndtak.
Standardhåndtak
Stylehåndtak, rustfritt stål
Stylehåndtak, svart

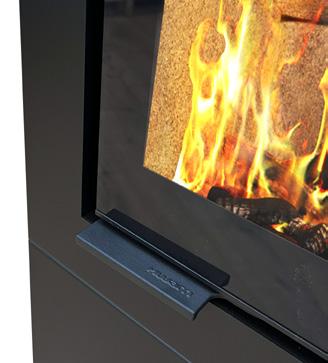

Diskret håndtak
Farge
De fleste modeller er tilgjengelige i sort og grå. Seriene 5500, 5600, I 40/55 og I 40/56 er imidlertid kun tilgjengelige i sort.
Når du har bestemt deg for hvilken modell som best dekker dine behov, er det på tide å velge det riktige utseendet. Du har mange muligheter til å skreddersy peisovnen slik at den passer perfekt til din stil og bolig. Foretrekker du et klassisk utseende? Vil du ha noe røffere? Eller noe moderne?
Under tekniske spesifikasjoner fra side 53-83 kan du se alle modellene våre. Ta en titt på de mange mulighetene og la deg inspirere til å sette sammen din helt egne HWAM-peisovn.

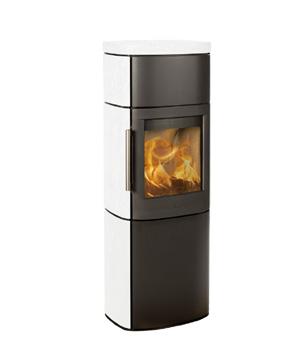

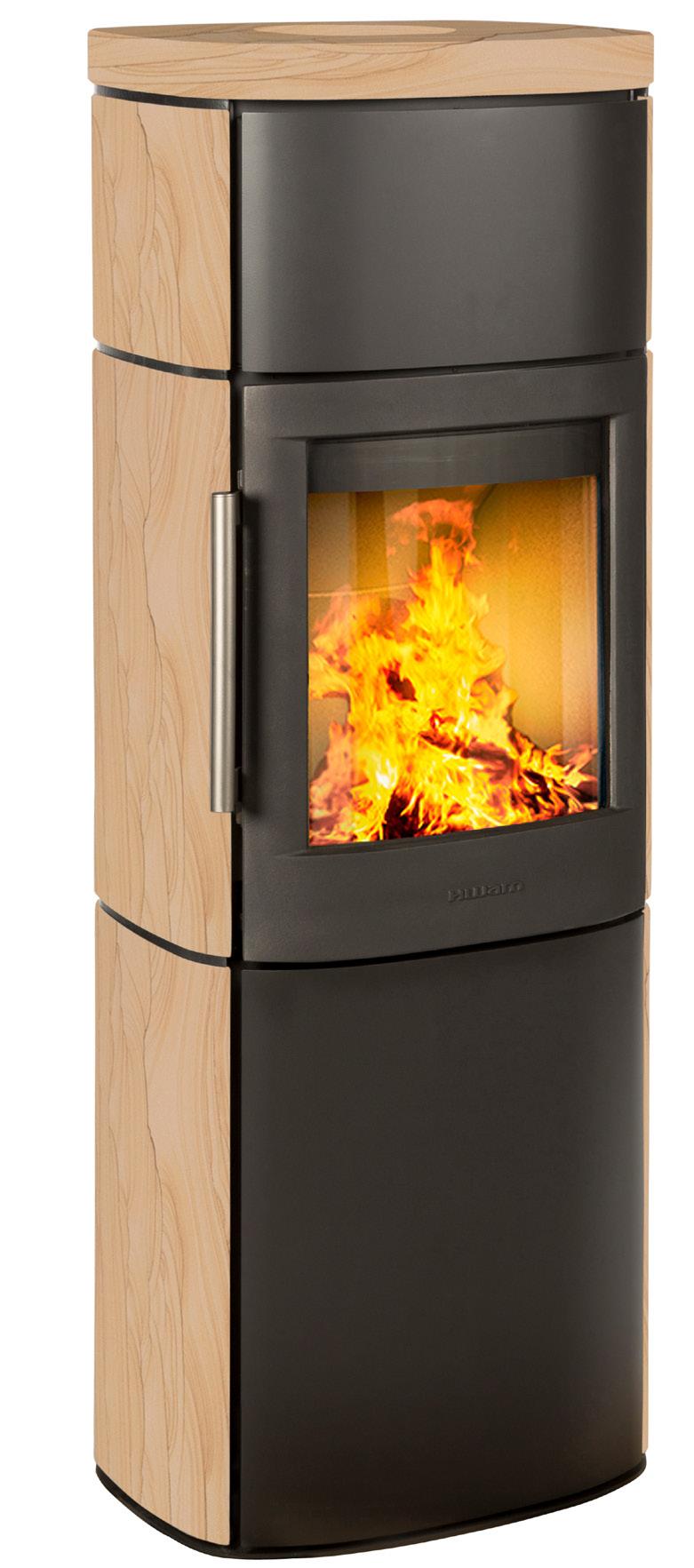

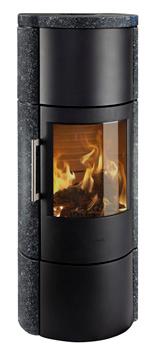

Natursteinkledning
En peisovn med natursteinkledning har to funksjoner. Rent visuelt skaper steinene en helt unikt utseende, ettersom ingen steiner er like. Rent funksjonelt forlenger steinen varmeeffekten ved å lagre varmen.
NYHET! Terrastone kledning Terrastone er tilgjengelig i fargen Clay for følgende modeller: 4540, 4560, 4640 og 4660.
Funksjon
Alle peisovner fra HWAM er som standard utstyrt med HWAM ® AutopilotTM , som hjelper deg å oppnå en god forbrenning. I takt med at temperaturen stiger og synker i brennkammeret, vil en bimetallfjær utvide seg eller trekke seg sammen. Dette regulerer lufttilførselen. Når ilden er i ferd med å slukke, åpnes spjeldet igjen automatisk, og du kan enten legge på mer ved eller la ilden dø ut.
Vil du gjerne ha det så enkelt som mulig, kan du med fordel velge en modell med innebygd HWAM ® SmartControlTM . HWAM® SmartControl™ er en funksjon for elektronisk styring av luften, slik at forbrenningen blir optimal. Det eneste du må gjøre, er å fyre opp som vanlig, stille inn ønsket temperatur via en app på smarttelefonen, og nyte varmen og de dansende flammene. Appen varsler deg når det er på tide å legge inn mer ved.

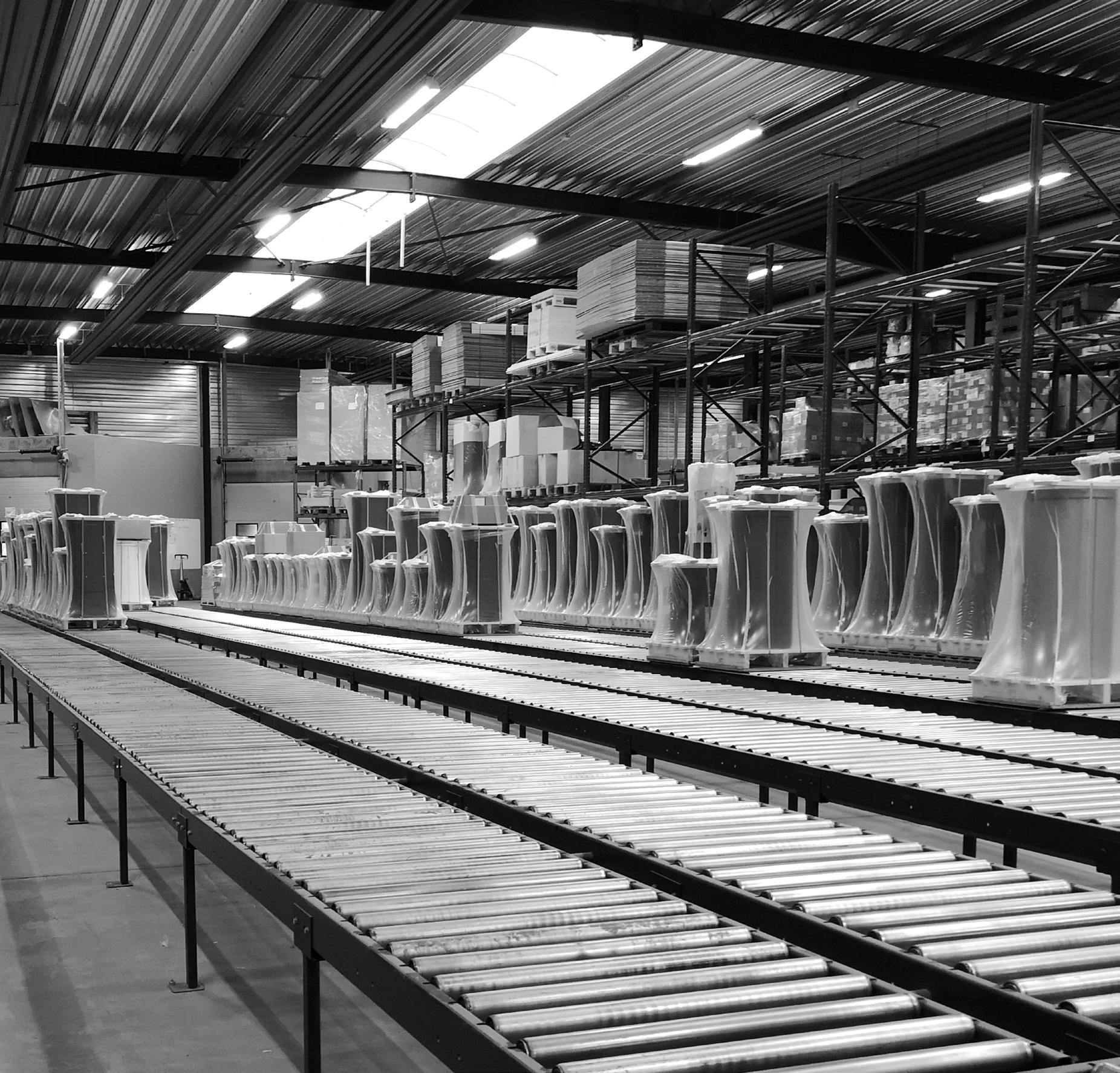

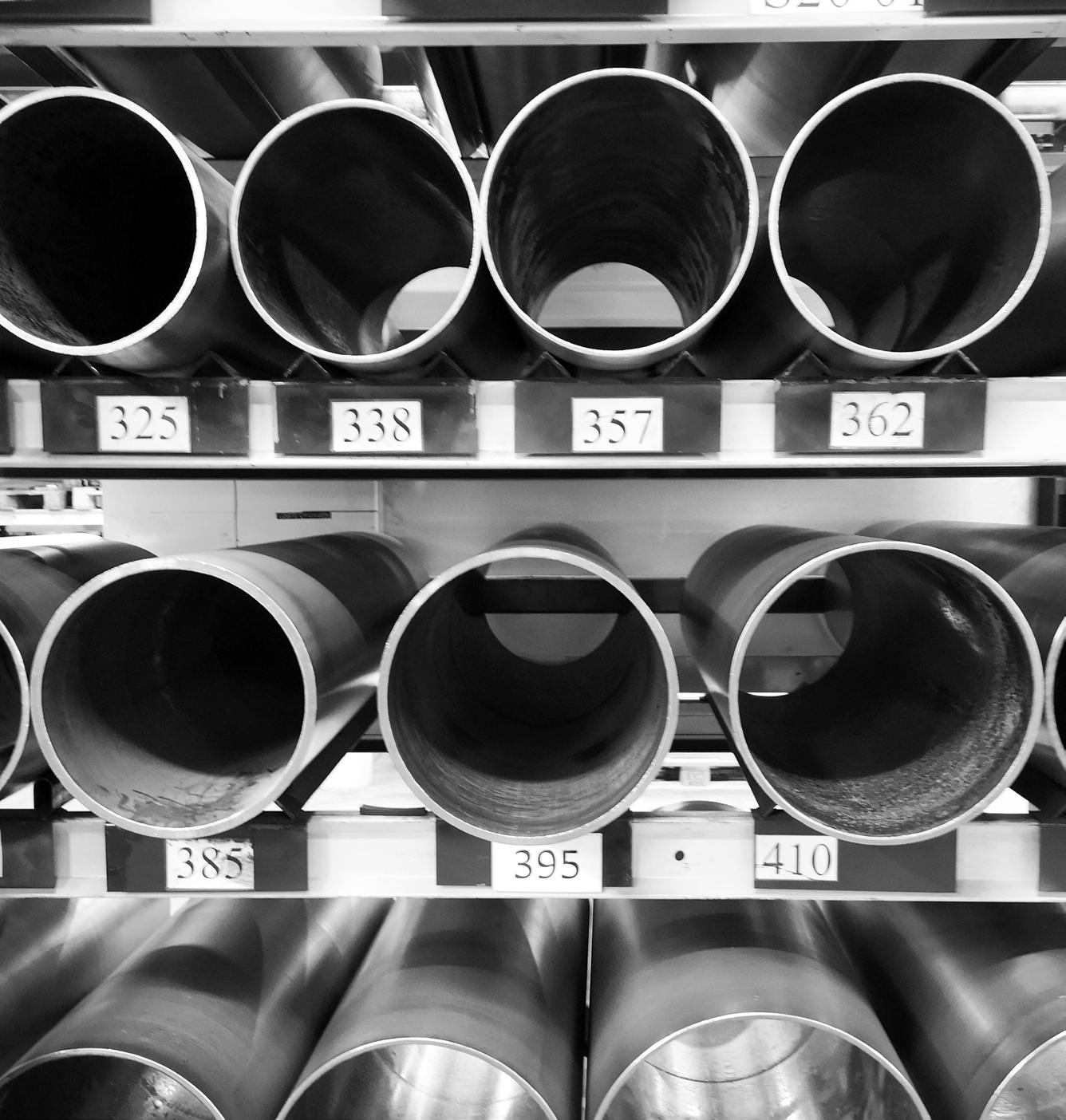

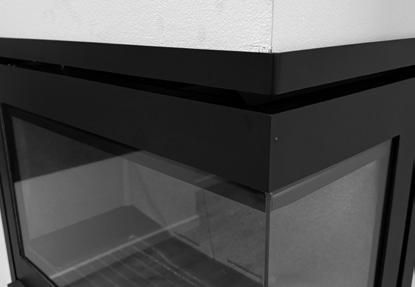

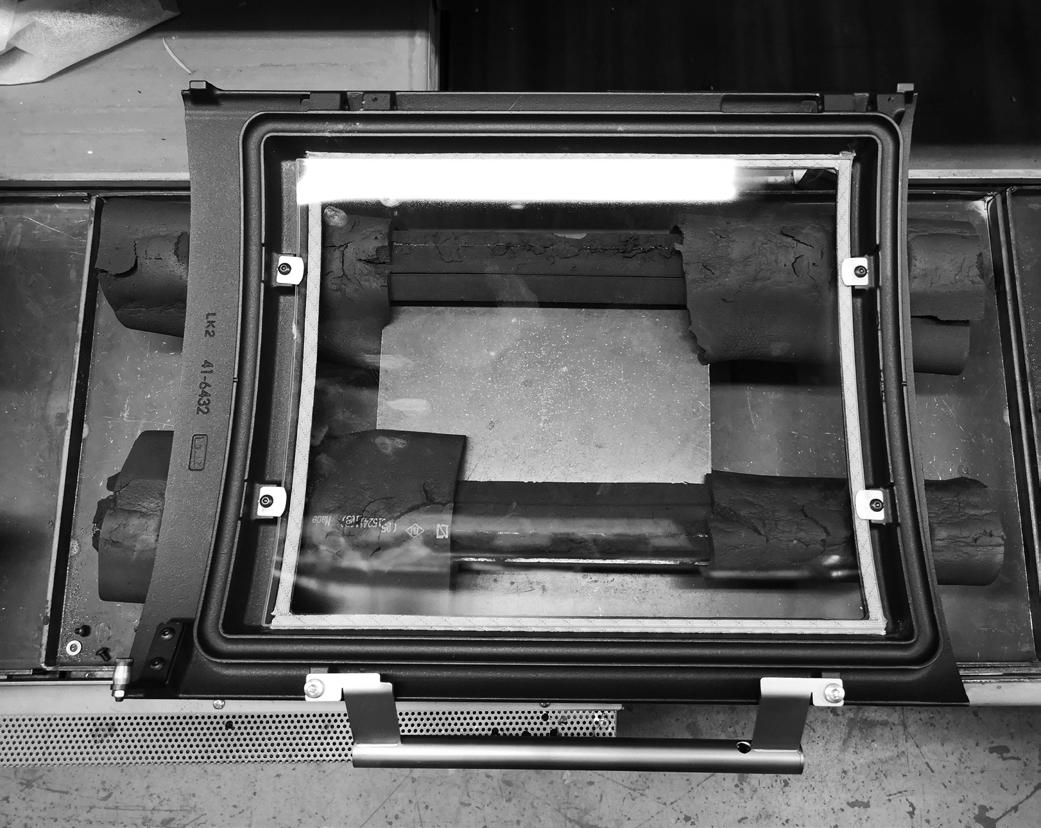

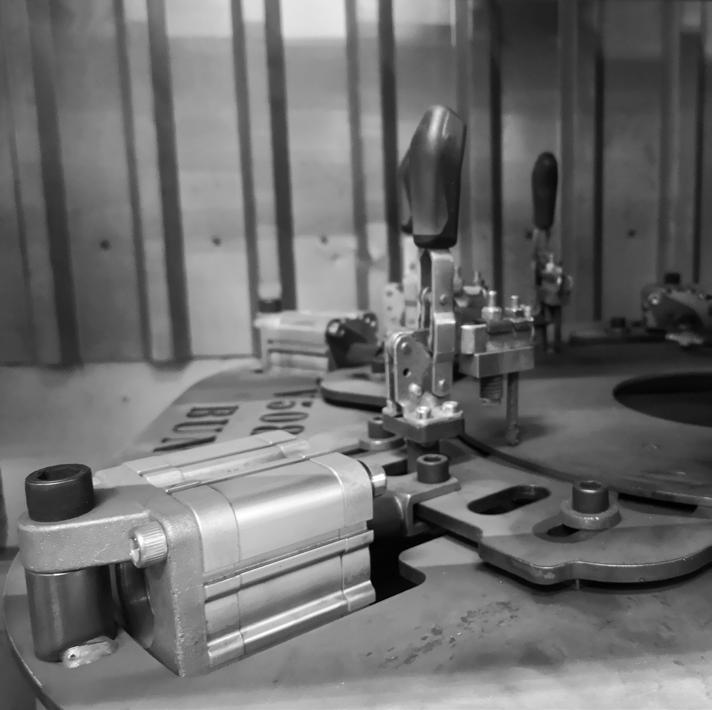

Vi mener at innovasjon og utvikling går hånd i hånd med produksjon. Hvis man velger å ta produksjonen ut av denne sammenhengen, forsvinner den praktiske kunnskapen som gjør det mulig å gjøre designidéer om til faktiske peisovner som oppfyller både estetiske og funksjonelle behov og krav.
Derfor produseres alle peisovnene og peisinnsatsene i fabrikken vår i Hørning, og slik har det vært i nesten 50 år. Prosessen begynner hos de dyktige designerne som vi har et mangeårig samarbeid med. Når deres idéer og visjoner har blitt til skissetegninger, innleder de en i dia log med konstruktørene og salgsledelsen for å utvikle en peisovn eller peisinnsats som oppfyller de behovene og ønskene som kundene har.
Når peisovnen er godkjent med tanke på forbrenning og sikkerhetskrav, settes den i produksjon. Hver enkelt HWAM peisovn produseres på bestilling i den moderne fabrikken vår, og prosessene gjennomføres og overvåkes av dyktige medarbeidere. Dette gir en stabil strøm og sikrer bedre kontroll av produksjonen, og dermed også den aller beste kvaliteten i den ferdige peisovnen.
På de neste sidene introduserer vi deg for de 13 forskjellige HWAM-seriene og gir deg inspirasjon til hvordan du finner den riktige modellen for deg.
Trenger du en stor eller liten modell?
Skal den henges opp på veggen eller stå på gulvet?
Foretrekker du en klassisk peisovn eller ønsker du en modell med en moderne vri?
Mulighetene er mange og valget er ditt.
Du finner en sortimentsoversikt på side 48-51. Tekniske spesifikasjoner finner du fra side 52-83.
Spesifikasjoner
Design: Sørig & Jacobsen
HWAM 2600 top view
HWAM 2610m
sideglass
H 700 mm
B 434 mm
D 379 mm
HWAM 2620c
sokkel
H 730 mm
B 434 mm
D 379 mm
HWAM 2610c
sideglass & pidestall
H 1000 mm
B 434 mm
D 379 mm
HWAM 2630c
sideglass
H 1000 mm
B 434 mm
D 379 mm
HWAM 2630m
sideglass, grå
H 1000 mm
B 434 mm
D 379 mm
HWAM 2640m
H 1000 mm
B 434 mm
D 379 mm
Velg mellom 3 ulike typer håndtak
HWAM® Autopilot™ som standard. Tilleggskjøb av HWAM® SmartControl™*
Design: Anders C. Fasterholdt
3100 top view
HWAM 3110c
Stylehåndtak, rustfritt stål
H 755 mm
B 478 mm
D 413 mm
HWAM 3110c sokkel
H 835 mm
B 478 mm
D 413 mm
HWAM 3110m
pidestall
H 1055 mm
B 478 mm
D 413 mm
HWAM 3120m
H 1004 mm
B 478 mm
D 413 mm
HWAM 3120c
H 1004 mm
B 478 mm
D 413 mm
HWAM 3130m
H 1259 mm
B 478 mm
D 413 mm
Velg mellom 3 ulike typer håndtak
Med HWAM® Autopilot™ som standard.
Tilleggskjøb av HWAM® SmartControl™
Spesifikasjoner
Energiklasse
Design: Sørig & Jacobsen
HWAM 3500 top view
Håndtak
Med HWAM® Autopilot™ som standard.
Spesifikasjoner
Design: Sørig & Jacobsen
3600 top view

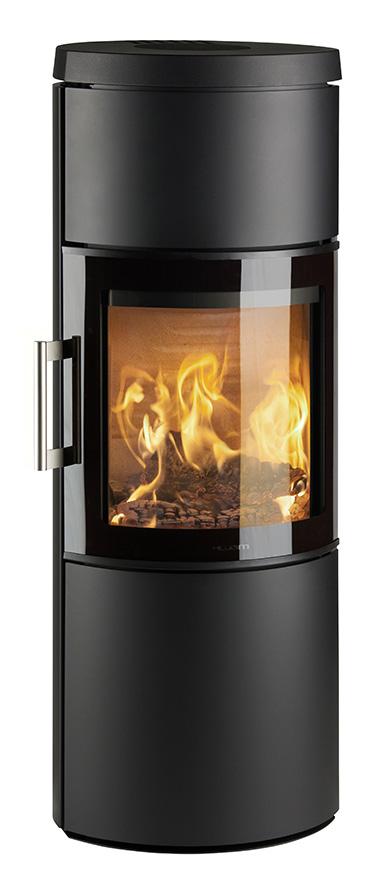

HWAM 3650c
sideglass
H 1506 mm
B 564 mm
D 451 mm

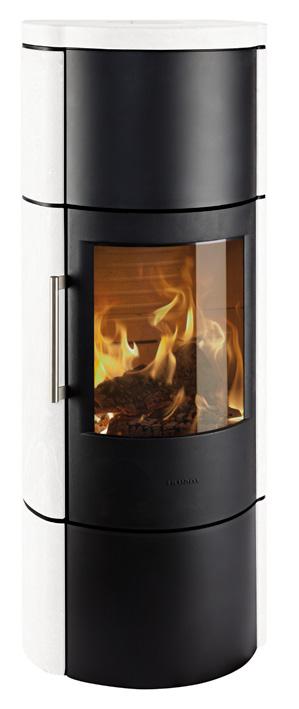

Natursteinbekledninger
HWAM 3650m
sideglass H 1506 mm B 564 mm D 451 mm
sideglass
H 1146 mm
B 564 mm D 451 mm
HWAM 3660c H 1506 mm B 564 mm
451 mm
HWAM 3640m
H 1146 mm
B 564 mm D 451 mm
HWAM 3660m
H 1506 mm
B 564 mm D 451 mm
Moca
H 1148 mm B 600 mm D 449 mm
H 1507 mm B 600 mm
449 mm
Velg mellom 3 ulike typer håndtak
Med HWAM® Autopilot™ som standard.
Tilleggskjøb av HWAM® SmartControl™
Spesifikasjoner
Energiklasse
Design: Sørig & Jacobsen
HWAM 3700 top view
Håndtak
Topputtak Bakuttak
H 1025 mm
B 499 mm
D 375 mm
H 1025 mm
B 499 mm
D 375 mm
H 1255 mm
B 499 mm
D 375 mm
H 1255 mm
B 499 mm
D 375 mm
Spesifikasjoner
Med HWAM® Autopilot™ som standard.
Tilleggskjøb av HWAM® SmartControl™ *
* Ikke HWAM 4510/4520 på mini sokkel og lav sokkel.
Design: Sørig & Jacobsen
HWAM 4500 top view
HWAM 4520c
H 755 mm
B 503 mm D 407 mm
HWAM 4530m
sideglass
H 1143 mm
B 503 mm
D 407 mm
HWAM 4540c H 1143 mm B 503 mm
407 mm
Natursteinbekledninger

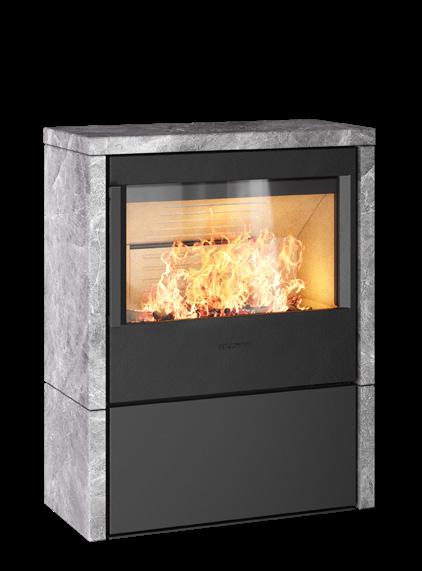

HWAM 4540c Kleberstein H 1143 mm
B 504 mm D 410 mm
HWAM 4510c
sideglass og mini sokkel
H 810 mm
B 503 mm D 407 mm
HWAM 4550m
sideglass, grå H 1388 mm
B 503 mm D 407 mm
HWAM 4510c
sideglass og
lav sokkel
H 930 mm
B 503 mm
D 407 mm
HWAM 4520m
høy sokkel
H 1040 mm
B 503 mm
D 407 mm
HWAM 4560c
H 1388 mm
B 503 mm
407 mm
HWAM 4560m
1388 mm
504 mm
410 mm
Terrastone bekledning
Design: Sørig & Jacobsen
HWAM 4600 top view
633 mm
Velg mellom 3 ulike typer håndtak
Med HWAM® Autopilot™ som standard
Spesifikasjoner
Design: Sørig & Jacobsen
HWAM 5200 top view

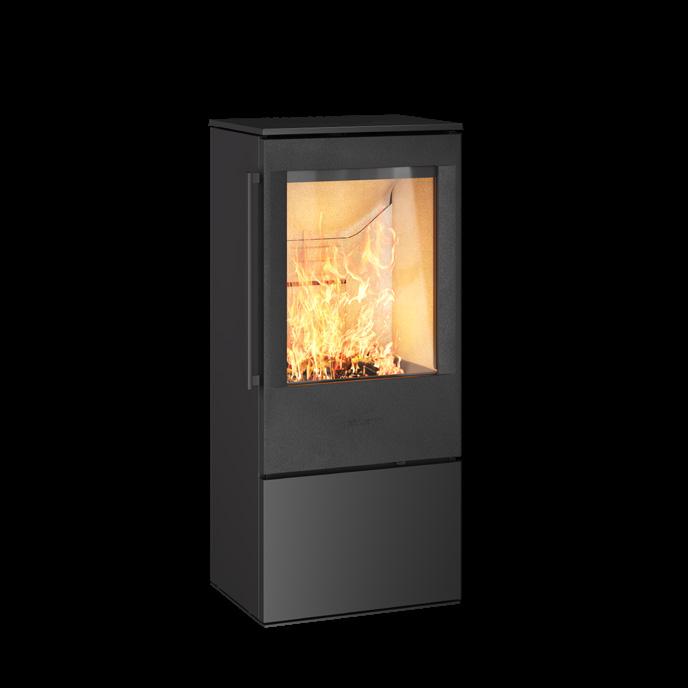

HWAM 5230m
sideglass
H 1016 mm
B 452 mm
D 345 mm
HWAM 5230c
sideglass
H 1016 mm
B 452 mm
D 345 mm
HWAM 5240m
H 1016 mm
B 452 mm
D 345 mm
5240c
H 1016 mm
B 452 mm D 345 mm
Velg mellom 3 ulike typer håndtak
Spesifikasjoner
Design: Sørig & Jacobsen
HWAM 5400 top view
638 mm B 638 mm
346 mm
Natursteinbekledninger
929 mm
738 mm
347 mm
1214 mm
Spesifikasjoner
Nominell effekt 6,4 kW 6,0 kW
Virkningsgrad 80% 83%
Røykuttak Ø150 mm Ø150 mm
Brennkammerbredde 627-443 mm 627-443 mm
Energiklasse
Høyre- eller venstrehengslet dør.
Med HWAM® Autopilot™ som standard.
Tilleggskjøb av HWAM® SmartControl™
Mer informasjon om HWAM 5500-serien på side 76
Design: Sørig & Jacobsen
Håndtak
Standardhåndtak Diskret håndtak
HWAM 5560m
venstrehengslet dør & diskret håndtak
H 1400 mm
B 815 mm
D 452 mm
HWAM 5580c
høyrehengslet dør & standardhåndtak
H 1625 mm
B 815 mm
D 452 mm
Høyre- eller venstrehengslet dør.
Med HWAM® Autopilot™ som standard
Spesifikasjoner
Brennkammerbredde
Energiklasse
Mer informasjon om HWAM 5600-serien på side 78
Design: Sørig & Jacobsen
HWAM 5600 top view
HWAM 5610c
venstrehengslet dør
H 950 mm
B 815 mm
D 452 mm
HWAM 5630c
venstrehengslet dør
H 1175 mm
B 815 mm D 452 mm
HWAM 5650m
høyrehengslet dør
H 1400 mm
B 815 mm D 452 mm
HWAM 5670c
venstrehengslet dør
H 1625 mm
B 815 mm D 452 mm
Høyre- eller venstrehengslet dør.
Med HWAM® Autopilot™ som standard.
Tilleggskjøb av HWAM® SmartControl™

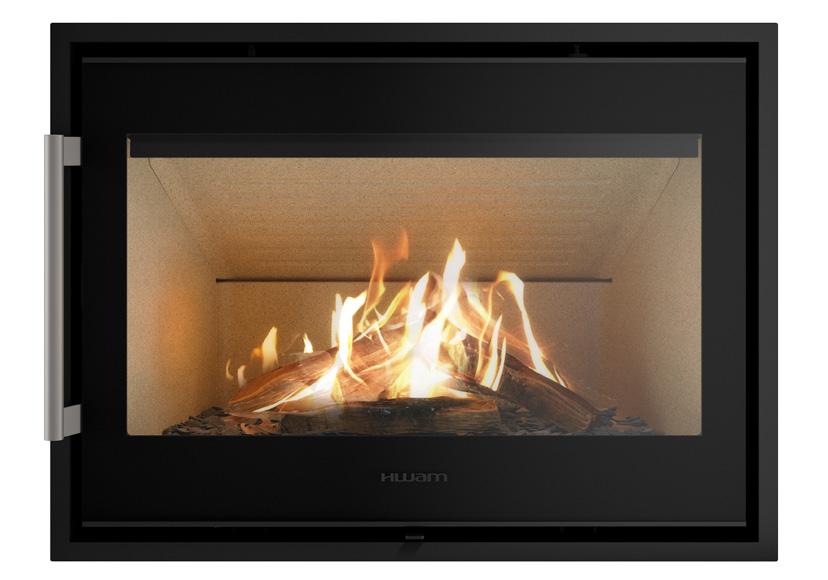

HWAM I 40/55m - høyrehengslet dør, s tandardhåndtak
Spesifikasjoner
Nominell effekt 6,4 kW 6,0 kW Virkningsgrad
Røykuttak Ø150 mm Ø150 mm
Brennkammerbredde 627-443 mm 627-443 mm
Energiklasse
Mer informasjon om HWAM I 40/55-serien på side 80

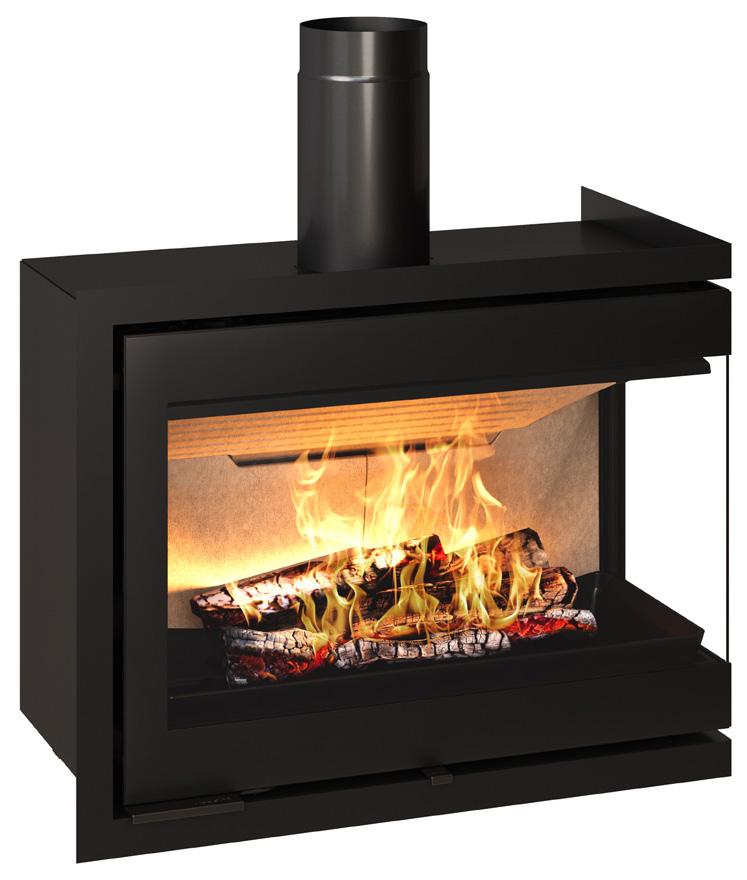

Design: Sørig & Jacobsen
HWAM I 40/55 top view

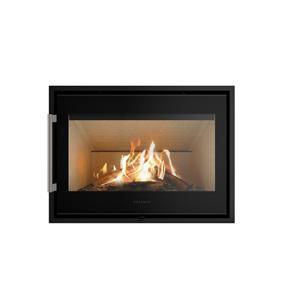

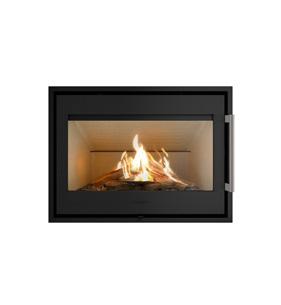

HWAM I 40/55c
høyrehengslet dør & diskret håndtak, standardramme
H 569 mm
B 770 mm
D 396 mm
Håndtak
HWAM I 40/55m
høyrehengslet dør & standardhåndtak, standardramme
H 569 mm
B 770 mm
D 396 mm

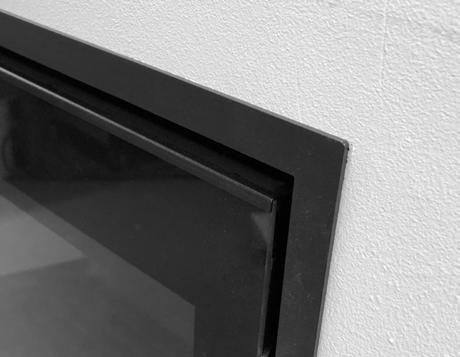

Innbyggningsdybde på 350 mm
Standard mål. Med denne rammen oppnås en innbygningsdybde på 350 mm.
Høyre- eller venstrehengslet dør.
Med HWAM® Autopilot™ som standard
I 40/56m - høyrehengslet dør
Spesifikasjoner
Røykuttak Ø150 mm
Brennkammerbredde 663 mm
Energiklasse
Design: Sørig & Jacobsen
HWAM I 40/56 top view
høyrehengslet dør
H 569 mm
B 770 mm
D 396 mm
venstrehengslet dør
H 569 mm
B 770 mm
D 396 mm
Utstyr HWAM-peisovnen din med ekstra tilbehør. En pen gulvplate som passer perfekt til modellen, eller praktisk og skulpturell vedoppbevaring? Oppnå varme over lengre tid med en varmelagringsstein, eller tilfør friskluft utenfra som gir enda bedre forbrenning og et bedre inneklima.

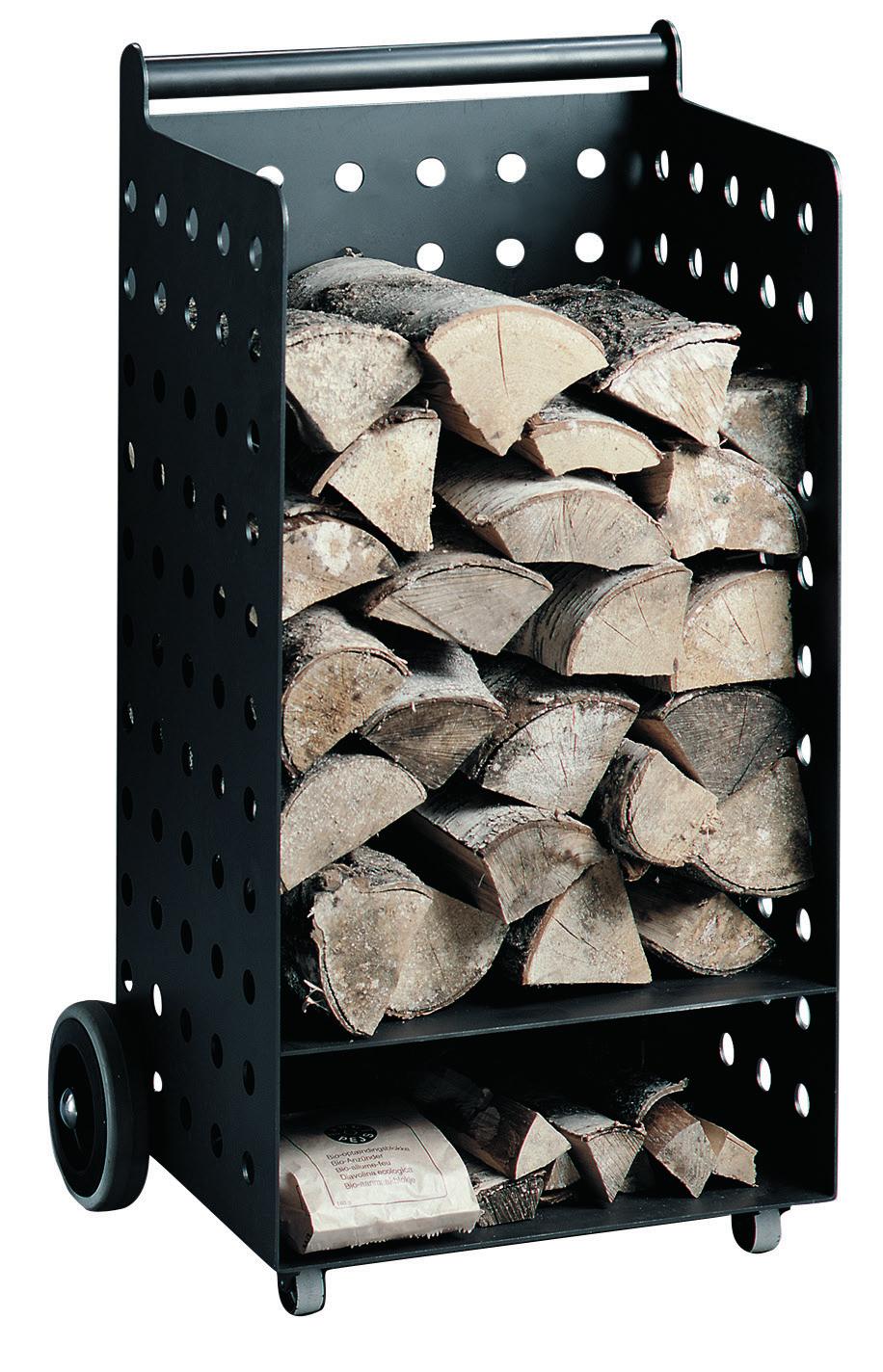

Vedvogn
En HWAM-vedvogn er et praktisk og stabilt hjelpemiddel når du skal transportere ved til peisovnen. De store hjulene og det kraftige håndtaket gjør at du enkelt kan kjøre med vognen også når den er full av ved. Designet er elegant og passer til alle peisovnene våre.

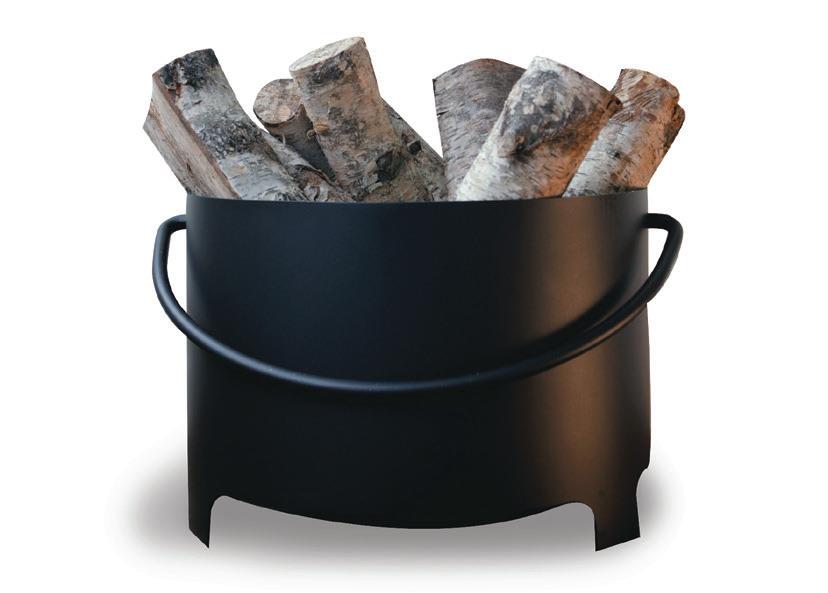

Vedkjele
En klassisk og stabil vedkjele som pynter opp ved siden av peisovnen din.
Vegghengt vedoppbevaring
Hvis du vil spare gulvplass, kan du legge veden i disse pene, runde vedoppbevaringshyllene. Velg mellom ulike størrelser.

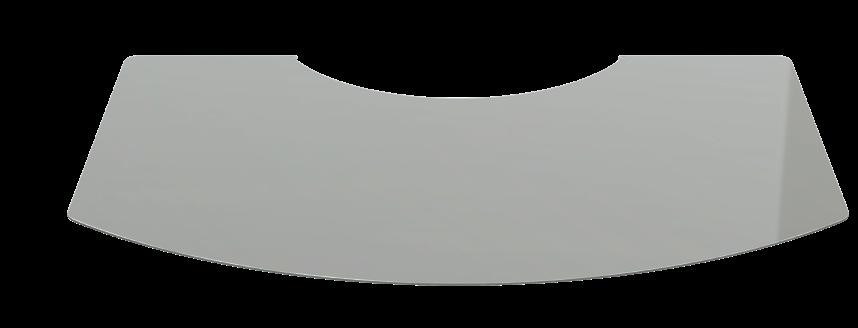

Gulvplater
Når du kjøper en HWAM-peisovn, kan du til de fleste modellene også kjøpe en skreddersydd gulvplate, som passer perfekt. Vi har utviklet gulvplater i stål og glass, helt tilpasset formen på peisovnen. Gulvplatene er enkle å fjerne i forbindelse med rengjøring, og passer samtidig til alle innredningsstiler.
Varmelagringsstein
Utvalgte HWAM-modeller er konstruert med et varmemagasin som kan fylles med varmelagringsstein. Disse har en spesielt god evne til å lagre varmen fra peisovnen og langsomt avgi den til rommet. Dermed kan du nyte varmen lenge etter at ilden har sloknet. Se hvilke modeller, i sortimentsoversikten på side 48–51.

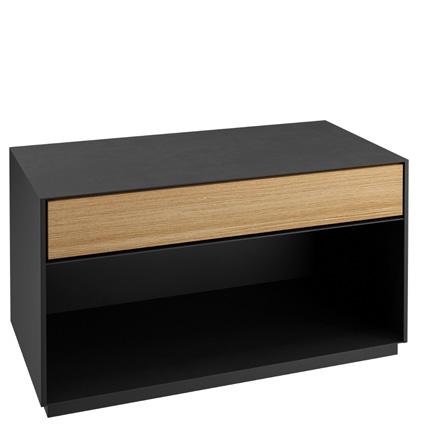

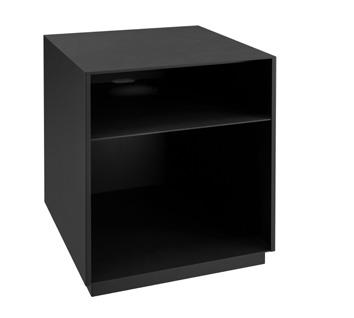

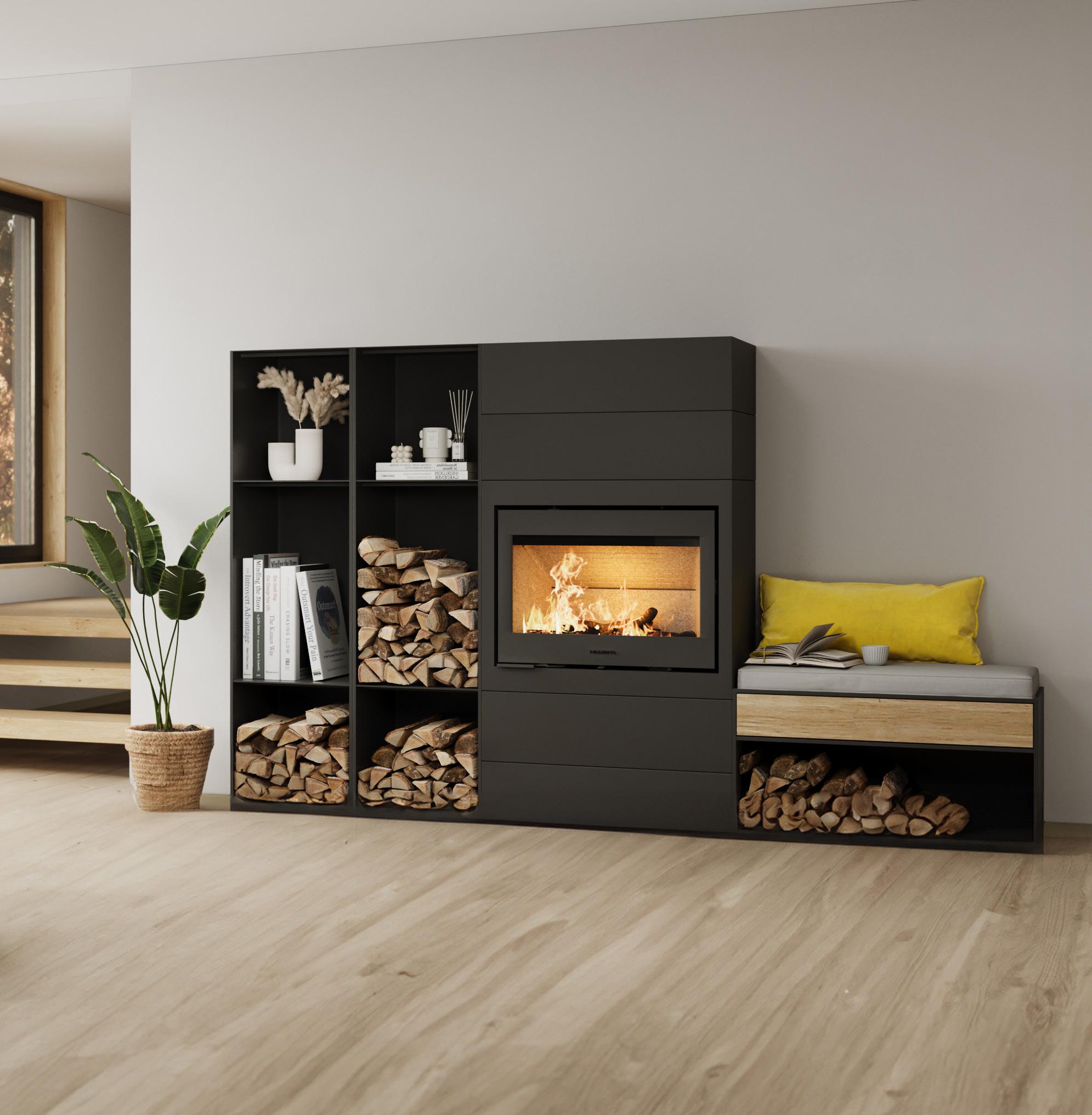

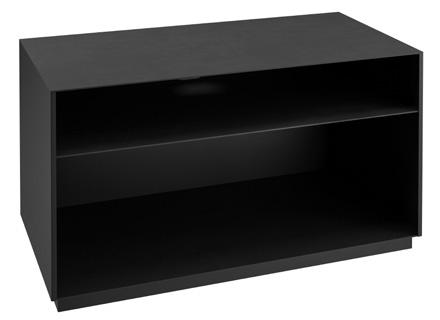

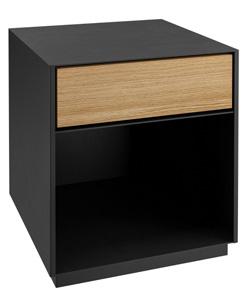

Modulbenk
Den nye og eksklusive modulbenken vår er perfekt hvis du vil flytte peisovnen opp fra gulvet. Med en høyde på 330 mm får du et fin innsyn til flammene og bedre tilgang til å tenne opp og legge på mer ved, samt en smart oppbevaringsplass til veden under benken. Modulbenken er laget av stål og har en fin matt, svart finish.
Følgende modeller kan plasseres på modulbenken: HWAM 2610/2620, HWAM 3110 og HWAM 4510/4520.
Velg mellom grå og svart. Ø422 mm. Dybde 270 eller 350 mm Ø600 mm. Dybde 270 eller 350 mm
SmartBackup
Batteriløsningen, SmartBackup, kjøpes separat og er lett å installere på det klassiske HWAM® SmartControl system. Vi har utviklet det for å tilby deg optimal sikkerhet i forhold til vårt teknologiske system. Det skal nemlig være så enkelt og sikkert som overhodet mulig for deg å utnytte fordelene ved teknologisk styring av forbrenningen i HWAM-peisovnen. Batteriet innebærer, at du ikke er avhengig av strømforsyningen, hvis det oppstå strømbrudd.
Friskluftsystem
I mange nye eller nyoppussete hus kan det oppstå problemer fordi husene er så tette at peisovnen har problemer med å trekke luft fra rommet til forbrenningen. Dette kan føre til at peisovnen ikke får tilstrekkelig med luft. Problemet kan løses ved å installere et friskluftsystem i peisovnen.
Modulbenk
H 330 mm
B 1250 mm
D 450 mm
HWAM Vedvogn
H 875 mm
B 505 mm
D 385 mm
Gulvplater
HWAM Vedkjele
H 300 x Ø428 mm
B inkl. håndtak: 486 mm
Velg mellom glass og stål, helt tilpasset formen på peisovnen.
Nytt !
For seriene HWAM 3100, HWAM 3500 og HWAM 3700 tilbyr vi nå en røykfarget glassplate. Et eksklusivt og stilig alternativ til de klassiske glass- og stålplatene.
Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse

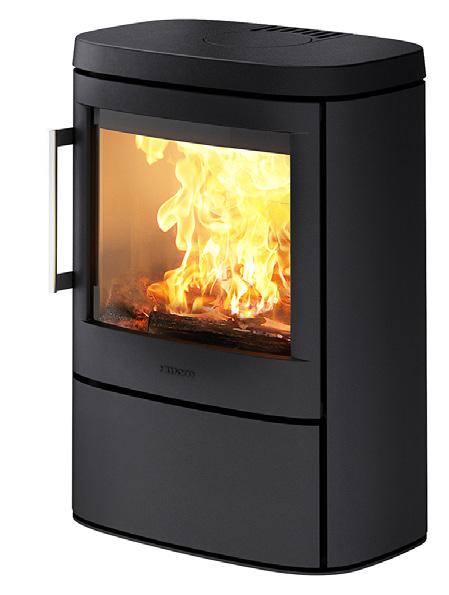

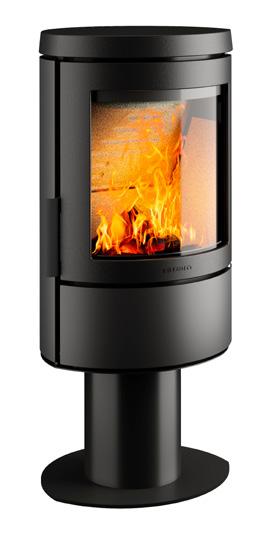

HWAM 2600
Svart Grå Sideglass Klassisk støpejernsdør (c) Moderne glassdør (m) Høyreeller venstrehengslet dør Valgfritt håndtak Veggbeslag for rett vegg eller hjørne Sokkel og/eller pidestall Varmemagasin Natursteinbekledning Røykuttak, topp eller bak, Ø150 mm Røykuttak, topp eller bak, Ø125 mm Frisklufttilslutning, i bunnen, Ø100 mm Frisklufttilslutning, bak, Ø100 mm
HWAM 4600
Et utvalg av HWAMs modellvarianter; se alternativer for hver serie i tabellen på motsatt side.
Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse
HWAM 4600
Pejseindsatse
Svart Grå Sideglass Klassisk støpejernsdør (c) Moderne glassdør (m) Høyreeller venstrehengslet dør Valgfritt håndtak Veggbeslag for rett vegg eller hjørne Sokkel og/eller pidestall Varmemagasin Natursteinbekledning Vedavdeling og/eller bakerovn Røykuttak, topp eller bak, Ø150 mm Røykuttak, topp eller bak, Ø125 mm Frisklufttilslutning, i bunnen, Ø100 mm Frisklufttilslutning, bak, Ø100 mm
1) Klassisk C-dør på HWAM 5600 og HWAM I 40/56 har en innvendig støpejernsdør og utvendig platejern.
2) Røykuttak Ø125 mm kun HWAM® AutopilotTM HWAM ® AutopilotTM HWAM ® SmartControlTM
Valg av peisovn
Valget av din nye peisovn er en viktig beslutning. Vi tilbyr et bredt utvalg av peisovner av høy kvalitet, og våre forhandlere står klare til å veilede deg gjennom prosessen med å finne den rette peisovn for ditt hjem og dine behov. Besøk vår nettside for mer informasjon.
Peisovnens størrelse, plassering og riktige tilkobling er avgjørende for både komfort, funksjonalitet og sikkerhet. På de neste sidene finner du de tekniske spesifikasjonene som vil hjelpe deg med å ta den rette avgjørelsen.

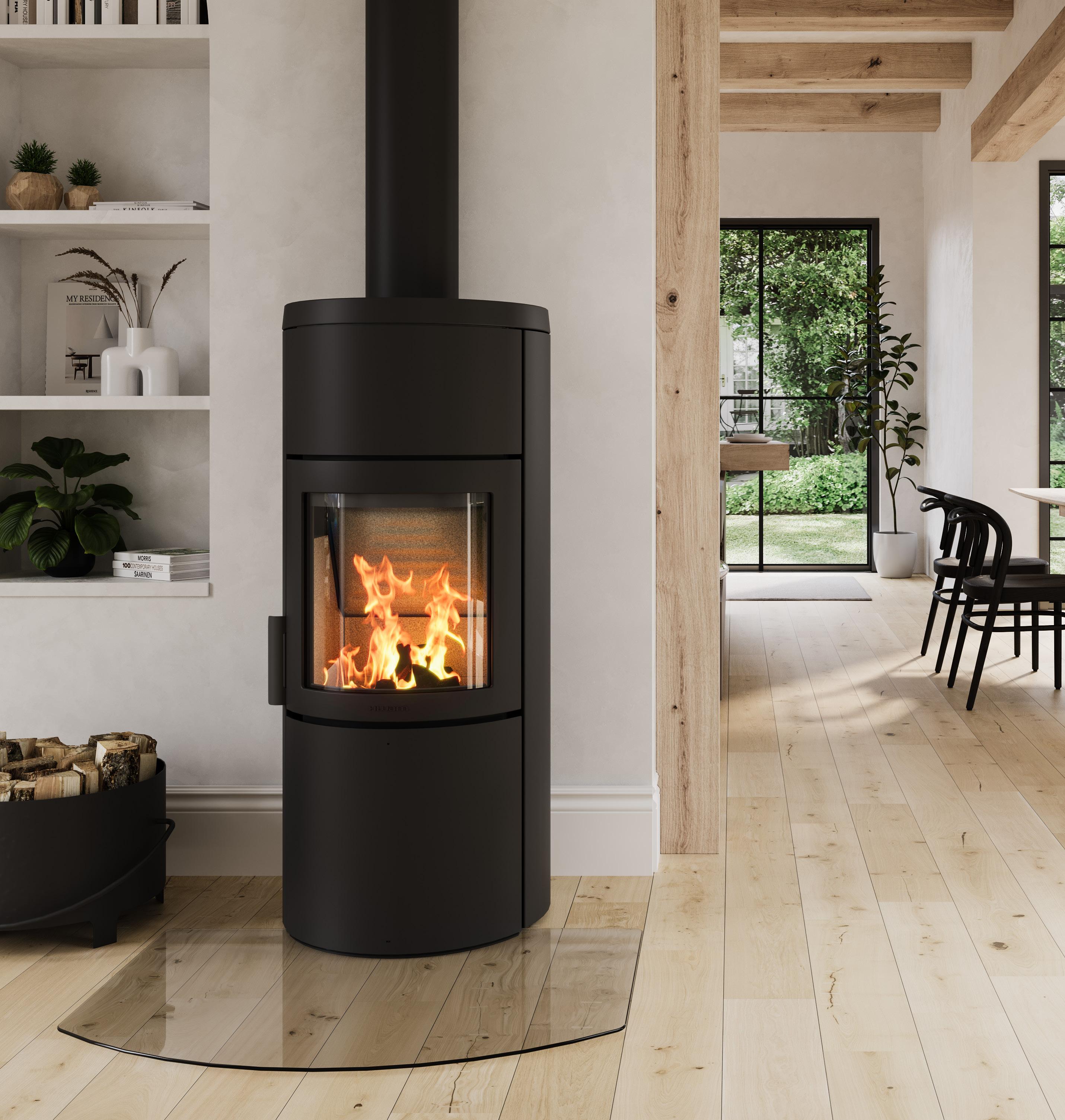

Optimal plassering
For å få mest mulig glede av din nye HWAM peisovn, er plasseringen viktig. Plasser peisovnen et sted i hjemmet hvor folk samles og kan nyte den koselige atmosfæren.
Det er også viktig for funksjonaliteten å finne et sted hvor varmen kan sirkulere effektivt og dermed sikre en behagelig varmefordeling i hjemmet ditt.
Når du planlegger å installere en peisovn, er det viktig å ta hensyn til sikkerhetsavstander til brennbare materialer, samt bygningskonstruksjon og skorstein. På de neste sidene finner du gjeldende minimumsavstander for brennbare materialer for våre HWAM-modeller.
Riktig tilkobling
At peisovnen kobles til på riktig måte, er avgjørende for både funksjon, effektivitet og sikkerhet. Sørg for at skorsteinen eller røykrøret er riktig installert slik at du oppnår best mulig forbrenning. Røykrør og skorsteinsdeler har også egne minimumsavstander til brennbart materiale. Undersøk reglene i ditt lokalområde.
Det anbefales alltid å få profesjonell hjelp med installasjonen, så er du sikker på at reglene overholdes. Hvis du er i tvil, kan du kontakte din lokale HWAM-forhandler eller din lokale brannforebygger, som kan gi råd og veiledning.
Ecodesign compliant
Alle HWAM-modeller er testet ved ledende testinstitutter i Europa. De er CE-merket og godkjent i henhold til den nyeste europeiske standarden EN 16510.
på toppen
Røykuttak på toppen – vegghengt rett vegg, fra vegg til midt røykuttak
Røykuttak på toppen – vegghengt hjørne, fra vegg til midt røykuttak
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o , fra vegg til senter røykuttak
7. Til brennbart gulv under peisovnen
8. Til brennbart tak
/
9. Til brennbart gulv foran peisovn 02) / 02) 02) /
1) Dette avstandskravet er oppfylt når peisovnen monteres på sokkel eller pidestall (tilbehør).
2) Når avstanden til brennbare gulv under peisovnen overholdes.
AVSTAND TIL BRANNMUR (mm) HWAM 2600
1. Bak, min.
2. Side, min.
5. Hjørneplassering, 45 o
Plassering på gulvet
bunn – mål fra bakkant
Røykuttak på toppen – vegghengt rett vegg, fra vegg til midt røykuttak
Røykuttak på toppen – vegghengt hjørne, fra vegg til midt røykuttak
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o fra vegg til senter røykuttak
7. Til brennbart gulv under peisovnen
8. Til brennbart tak
9. Til brennbart gulv foran peisovn
/
/
/
1) Dette avstandskravet er oppfylt når peisovnen monteres på sokkel eller pidestall (tilbehør). 2) Når avstanden til brennbare gulv under peisovnen overholdes.
AVSTAND TIL BRANNMUR (mm)
Informasjon for HWAM 3100, se neste side.
Plassering på gulvet Vegghengt
DIMENSJONER
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – Kleberstein
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
, kg.
TILKOBLINGSMÅL (mm)
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
/
/
1. Bak, min.
2. Side, min.
5. Hjørneplassering, 45 o 50 50
Gjelder for AutopilotTM Regler for SmartControl TM er under utarbeidelse.
DIMENSJONER
Høyde, mm.
Bredde, mm.
Dybde, mm.
Brennkammerbredde, mm.
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – Kleberstein
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
TILKOBLINGSMÅL (mm)
Røykuttak, diameter
Røykuttak
– høyde fra gulv
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
(mm)
Regler for HWAM 3600 er under utarbeidelse.
DIMENSJONER
Høyde, mm.
Bredde, mm.
Dybde, mm.
Brennkammerbredde, mm.
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – Kleberstein
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
Vekt – varmelagringsstein , kg.
TILKOBLINGSMÅL (mm)
Røykuttak, diameter
Røykuttak på toppen – høyde fra gulv
Røykuttak bak – høyde
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
AVSTAND TIL BRANNMUR (mm)
Regler for HWAM 3600 er under utarbeidelse.
DIMENSJONER
Bredde,
TILKOBLINGSMÅL (mm)
Røykuttak,
AVSTAND TIL BRENNBART MATERIALE, min. (mm) (isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
AVSTAND TIL BRANNMUR (mm)
1. Bak, min.
2. Side, min.
5. Hjørneplassering, 45 o 50 Gjelder for AutopilotTM Regler for SmartControl TM er under utarbeidelse.
HWAM 4510
HWAM 4520
4510
4520
HWAM 4510
HWAM 4520 Mini sokkel
4510
TILKOBLINGSMÅL (mm)
Røykuttak på toppen – høyde fra gulv
Røykuttak
Friskluftinntak
Røykuttak på toppen – vegghengt rett vegg, fra vegg til midt røykuttak
Røykuttak på toppen – vegghengt hjørne, fra vegg til midt røykuttak
AVSTAND TIL BRENNBART MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak – /
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen – /
5. Hjørneplassering, 45o, fra vegg til kledning* – /
6. Hjørneplassering, 45 o , fra vegg til senter røykuttak*
/
7. Til brennbart gulv under peisovnen 2902) / 2902) 2902) / 2902) –
8. Til brennbart tak
9. Til brennbart gulv foran peisovn 03) / 03) 03) / 03)
1) To varianter av HWAM 4510 og HWAM 4520 er tilgjengelige med HWAM® SmartControl™: Vegghengt og på høy sokkel.
2) Dette avstandskravet er oppfylt når peisovnen monteres på høy sokkel (tilbehør).
3) Når avstanden til brennbare gulv under peisovnen overholdes.
AVSTAND TIL BRANNMUR (mm)
Informasjon for HWAM 4500, se neste side.
Plassering på gulvet Vegghengt
HWAM 4510 HWAM 4520 Lav sokkel HWAM 4510 HWAM 4520 Høy sokkel
4510
HWAM 4560c & HWAM 4560m Tobacco
Høyde, mm.
Bredde, mm.
Dybde,
Brennkammerbredde, mm.
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – Kleberstein
Vekt – c-dør / m-dør, kg. – Terrastone, Clay
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
Vekt –
TILKOBLINGSMÅL (mm)
på toppen – høyde
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o fra vegg til kledning
6. Hjørneplassering, 45 o , fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
DIMENSJONER
Bredde,
Dybde,
Brennkammerbredde,
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – Kleberstein
Vekt – c-dør / m-dør, kg. – Terrastone, Clay
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
Vekt – varmelagringsstein , kg.
TILKOBLINGSMÅL (mm)
1) AVSTAND TIL BRENNBART MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
AVSTAND TIL BRANNMUR (mm) HWAM 4600 stål HWAM 4600 stein
1. Bak, min. 100 100
2. Side, min. 200 300
/
/
/
/
5. Hjørneplassering, 45 o 50 50 Gjelder både HWAM® AutopilotTM og HWAM® SmartControlTM 1) VIKTIG INFORMASJON OM AVSTAND TIL BRENNBARE MATERIALER
På tidspunktet for trykkingen av denne katalogen venter vi på resultatene av nye sikkerhetstester for HWAM 4600-serien, som vil medføre endrede avstandskrav.
Vi forventer at avstandskrav nr. 8 vil bli justert, slik at kravet om ikke-brennbart gulv foran ovnen ikke lenger vil gjelde.
Se de oppdaterte avstandskravene på vår nettside, og ta kontakt med din HWAM-forhandler for mer informasjon.
DIMENSJONER
Vekt – c-dør / m-dør, kg.
Røykuttak, diameter
Røykuttak på toppen – høyde fra gulv
Røykuttak bak – høyde fra gulv
Friskluftinntak, diameter
Friskluftinntak bak – høyde fra gulv
bunn – mål fra bakkant
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning*
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak*
7. Til brennbart tak
8 Til brennbart gulv foran peisovn
AVSTAND TIL BRANNMUR (mm)
Regler for HWAM 5200 er under utarbeidelse.
HWAM 5420m & HWAM 5420c Sokkel
5440c Kleberstein
HWAM 5460m Kleberstein
DIMENSIONEN HWAM 5420 HWAM 5420
Steinbekledning
Steinbekledning
Høyde, mm.
Bredde, mm.
Dybde, mm.
Brennkammerbredde, mm.
Vekt – c-dør / m-dør, kg.
Vekt – c-dør / m-dør, kg. – kleberstein
Vekt – c-dør / m-dør, kg. – Moca Cream
Vekt – c-dør / m-dør, kg. – Dark Galaxy
Vekt – c-dør / m-dør, kg. – Tobacco
Vekt – varmelagringsstein , kg.
(mm)
diameter
bak
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran peisovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o , fra vegg til senter røykuttak
7. Til brennbart gulv under peisovnen
8. Til brennbart tak
9. Til brennbart gulv foran peisovnen
1) Med steinbekledning: 519 / 519 mm 2) Med Steinbekledning: 494 / 494 mm 3) Når avstanden til brennbare gulv under peisovnen.
Ø150. AVSTAND TIL BRANNMUR (mm) Regler for HWAM 5400 er under utarbeidelse.
/
/
Plassering på gulvet Vegghengt
Avstandsmåling til ikke-brennbar vegg med veggbeslag.
HWAM 5560c
Diskret håndtak
Standardhåndtak
DIMENSJONER
Høyde, mm.
Bredde, mm.
Brennkammerbredde (foran/bak), mm.
Vekt – c-dør / m-dør, kg.
Vekt – varmelagringsstein , kg.
Vekt – ekstra modul til HWAM 5580, kg.
Vekt – plate til forsterkning av gulvet, kg.
TILKOBLINGSMÅL (mm)
Røykuttak, diameter
Røykuttak på toppen – høyde fra gulv
Røykuttak bak – høyde fra gulv
Friskluftinntak, diameter
Friskluftinntak bak – høyde fra gulv
Friskluftinntak bunn – mål fra bakkant
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
4. Til brennbar side, foran ovnen
5. Hjørneplassering, 45o, fra vegg til kledning
6. Hjørneplassering, 45 o, fra vegg til senter røykuttak
7. Til brennbart tak
8. Til brennbart gulv foran peisovn
* Når du installerer en ekstra modul på HWAM 5670, må det fortsatt være en sikkerhetsavstand på 750 mm mellom peisovnen og taket.
HWAM 5610m
Venstrehengslet dør
HWAM 5630c
Venstrehengslet dør
HWAM 5650m
Høyrehengslet dør
HWAM 5670m
Venstrehengslet dør
DIMENSJONER
mm.
Vekt – c-dør / m-dør, kg.
Vekt – varmelagringsstein , kg.
Vekt – ekstra modul til HWAM 5670, kg.
Vekt – plate til forsterkning av gulvet, kg.
TILKOBLINGSMÅL (mm)
diameter
Røykuttak på toppen – høyde fra gulv (inkl. røykrør)
Røykuttak bak – høyde fra gulv
Friskluftinntak bunn – mål fra bakkant
AVSTAND TIL BRENNBART
MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbar vegg, bak
1A. Bak - vegg til senter topputtak
2. Til brennbar vegg, side
2A. Side – vegg til senter topputtak
3. Møbleringsavstand foran
3A. Møbleringsavstand side
4. Til brennbar side, foran ovnen
5. Til brennbart tak
6. Til brennbart gulv foran peisovn
/
* Når du installerer en ekstra modul på HWAM 5670, må det fortsatt være en sikkerhetsavstand på 750 mm mellom peisovnen og taket.
Høyrehengslet dør
Venstrehengslet dør
Anbefalte monteringsmål (= kassettstørrelse + 5 mm)
Bakuttak - høyrehengslet dør
Topputtak - høyrehengslet dør
Anbefalte monteringsmål (= kassettstørrelse + 5 mm)
Bakuttak - høyrehengslet dør
Topputtak - høyrehengslet dør
DIMENSJONER
Høyde ekskl. ramme, mm.
Bredde ekskl. ramme, mm.
Brennkammerbredde (foran/bak), mm.
Vekt – c-dør / m-dør, kg.
* Høyde på SmartControl Airbox. Vær oppmerksom på monteringsmålene.
TILKOBLINGSMÅL (mm)
Røykuttak, diameter
Røykuttak top – høyde fra bunnen av peisinnsatsen
Røykuttak bak – høyde fra bunnen av peisinnsatsen
Friskluftinntak, diameter
Friskluftinntak bak – høyde fra bunnen av peisinnsatsen
Friskluftinntak bunn – mål fra fronten av peisinnsatsen
Murhull størrelse, H x B x D
Murhull størrelse SmartControl™ Airbox, under peisinnsats murhull, midt mot bakmur, H x B x D
* Se installasjonsmålene i tegningen nederst til venstre på side 80.
AVSTAND TIL BRENNBART MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbart gulv foran peisovn
2. Til brennbart tak fra konveksjonsåpning ved tak
3. Fra gulv til tak
4. Møbelavstand, fra fronten av peisinnsatsen
5. Til brennbar side, foran peisinnsatsen
6. Til brennbar gulvkonstruksjon foran innsats ved innbyggingshøyde 150–209 mm over gulv
6. Til brennbar gulvkonstruksjon foran innsats ved innbyggingshøyde 210–349 mm over gulv
/–
/ – – / –
/ – – / –
HWAM I 40/55 består av en løs utvendig innmuringskassett samt den løse innsatsen som skyves på plass og kobles til etter at monteringen av innmuringskassetten er fullført.
Installasjon inntil ikke-brennbart materiale
Dersom innsatsen installeres på steder hvor det ikke er brennbart materiale, anbefaler vi at installasjonen utføres slik at avstanden mellom murverk og innmuringskassett er minst 5 mm.
Installasjon inntil brennbart materiale
Dersom innsatsen installeres med tilstøtende brennbare vegger, må det bygges opp en ventilert installasjon av ikke-brennbart materiale av kalsiumsilikat eller annet materiale med en varmeledningsevne (EN 12667 @ 10 °C) som er mindre enn 0,068 W/(m x K). Krav til oppbygging fremgår av illustrasjonene i denne installasjonsveiledningen.
Høyrehengslet dør
Viktig!
Installasjon av en peisinnsats kan være svært forskjellig fra hjem til hjem.
For fullstendig informasjon, se installasjonsveiledningen for den spesifikke modellen på www.hwam.com/no
Vi anbefaler at du søker råd og veiledning hos din lokale HWAM-forhandler eller hos din lokale skorsteinsfeier.
Bakuttak - Venstrehengslet dør
Topputtak - Venstrehengslet dør
Bakuttak - høyrehengslet
Anbefalte monteringsmål (= kassettstørrelse + 5
Topputtak - høyrehengslet
DIMENSJONER
Høyde ekskl. ramme, mm.
Bredde ekskl. ramme, mm.
Dybde, mm.
Brennkammerbredde, mm.
Vekt – c-dør / m-dør, kg.
TILKOBLINGSMÅL (mm)
Røykuttak, diameter
Røykuttak top – høyde fra bunnen av peisinnsatsen
Røykuttak bak – høyde fra bunnen av peisinnsatsen
/
Friskluftinntak, diameter Ø100
Friskluftinntak bak – høyde fra bunnen av peisinnsatsen
Friskluftinntak bunn – mål fra fronten av peisinnsatsen
Murhull størrelse, H x B x D
AVSTAND TIL BRENNBART MATERIALE, min. (mm)
(isolert røykrør / uisolert røykrør)
1. Til brennbart gulv foran peisovn
2. Til brennbart tak fra konveksjonsåpning ved tak
3. Fra gulv til tak
4. Møbelavstand, fra fronten av peisinnsatsen
4A. Møbleringsavstand, foran sideglass
5. Til brennbar vegg side, foran peisinnsatsen
5A. Til brennbar vegg side, ut for sideglass
/ –
/ –
/ –
/ –
6. Ved en innbyggingshøyde på 150–339 mm over gulvet kreves det en ikke-brennbar konstruksjon på minst 600 mm foran innsatsen.
HWAM I 40/56 består av en løs utvendig innmuringskassett samt den løse innsatsen som skyves på plass og kobles til etter at monteringen av innmuringskassetten er fullført.
Installasjon inntil ikke-brennbart materiale
Dersom innsatsen installeres på steder hvor det ikke er brennbart materiale, anbefaler vi at installasjonen utføres slik at avstanden mellom murverk og innmuringskassett er minst 5 mm.
Installasjon inntil brennbart materiale
Dersom innsatsen installeres med tilstøtende brennbare vegger, må det bygges opp en ventilert installasjon av ikke-brennbart materiale av kalsiumsilikat eller annet materiale med en varmeledningsevne (EN 12667 @ 10 °C) som er mindre enn 0,068 W/(m x K). Krav til oppbygging fremgår av illustrasjonene i denne installasjonsveiledningen.
Høyrehengslet dør
Viktig!
Installasjon av en peisinnsats kan være svært forskjellig fra hjem til hjem.
For fullstendig informasjon, se installasjonsveiledningen for den spesifikke modellen på www.hwam.com/no
Vi anbefaler at du søker råd og veiledning hos din lokale HWAM-forhandler eller hos din lokale skorsteinsfeier.
1) EN 16510: Peisovnen har standard godkjenning for installasjon i rom med naturlig lufttilførsel (uten undertrykk). EN 16510 – type CA: Peisovnen er godkjent som en lufttett ovn, som får forbrenningsluften tilført utenfra, og kan også installeres i rom med mekanisk ventilasjon eller undertrykk.
2) Gjelder kun modeller med HWAM® Autopilot ™.
3) Under forberedelse.
NB! Skjemaet viser status på tidspunktet katalogen gikk i trykken. November 2025. Oppdatert status kan du få av din HWAM-forhandler eller se på www.hwam.com/no.
1) EN 16510: Peisovnen har standard godkjenning for installasjon i rom med naturlig lufttilførsel (uten undertrykk). EN 16510 – type CA: Peisovnen er godkjent som en lufttett ovn, som får forbrenningsluften tilført utenfra, og kan også installeres i rom med mekanisk ventilasjon eller undertrykk.
2) HWAM® SmartControl™ under forberedelse. HWAM® Autopilot™ er godkjent.
3) HWAM® SmartControl™ 4 stjerner. HWAM® Autopilot™ 3 stjerner.
4) Bare HWAM® SmartControl™. Ikke HWAM ®Autopilot™.
NB! Skjemaet viser status på tidspunktet katalogen gikk i trykken. November 2025. Oppdatert status kan du få av din HWAM-forhandler eller se på www.hwam.com/no.
I denne katalogen presenteres HWAMs sortiment. Som en del av virksomhetens policy om løpende å gjennomnføre produktforbedrigner, forbeholder HWAM seg til enhver tid retten til å gjennomføre produktendringer, i forbindelse med tekniske utviklinger som anses som nyttige. Alle dimensjoner, farger og egenskaper kan endres i henhold til de tekniske kravene og materialene som brukes. Dette dokumentet, inklusive det visuelle materialet, er ikke kontraktsmessig. November 2025.
