HWAM är en dansk leverantör av handtillverkade braskaminer och kamininsatser av högsta kvalitet. Som ett bärande element i företaget utvecklar och tillverkar vi funktionella designlösningar på vår moderna fabrik i Hørning i hjärtat av Danmark.
Hos HWAM har vi fokus på den optimala och effektiva förbränningen till fördel för dig och naturen – nu och i framtiden. En braskamin från HWAM är enkel att använda och ger dig värme med rent samvete.
OM HWAM
6 HWAM® Autopilot™
8 HWAM® SmartControl™
10 FAQ innan du väljer braskamin
12 Stenbeklädnad & värmelagring
14 Designa din egen HWAM braskamin
16 Design och hantverk
INSPIRATION

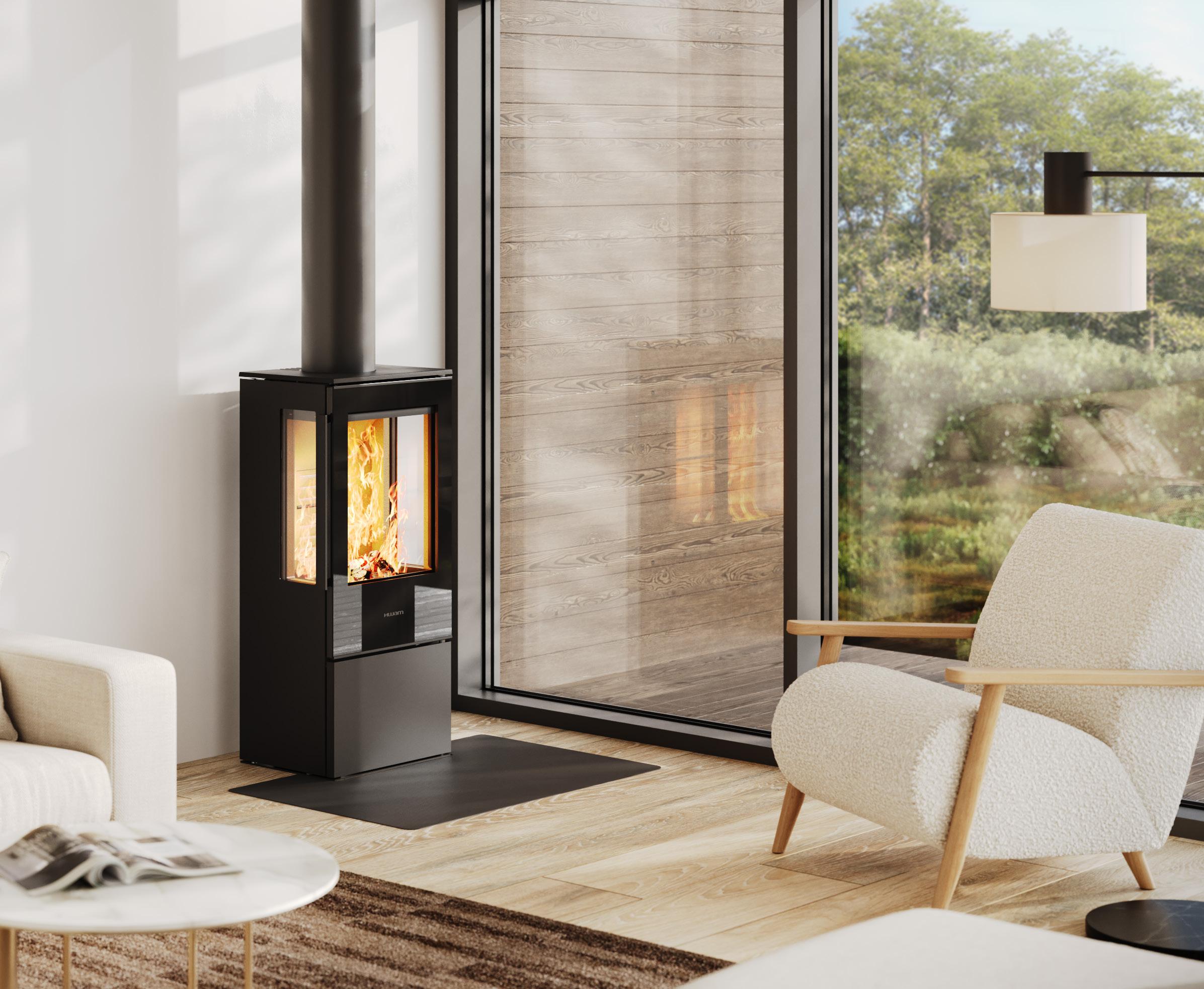

19 Låt dig inspireras...

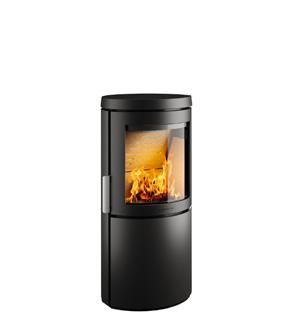

20 HWAM 2600

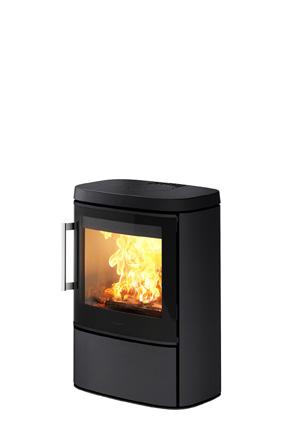

22 HWAM 3100
24 HWAM 3500

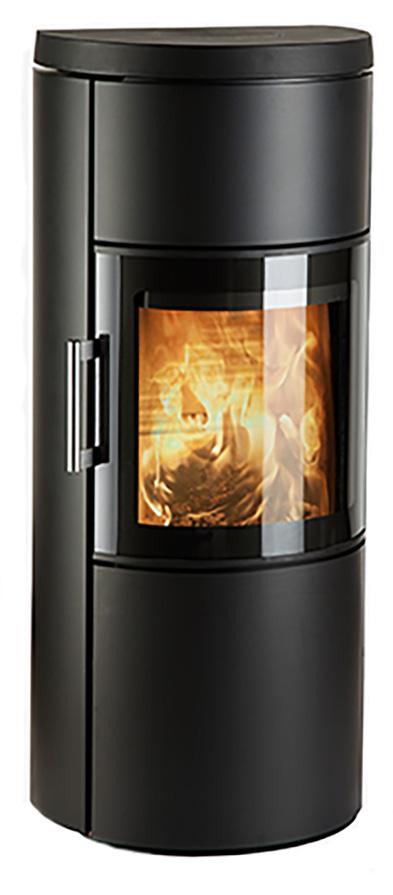

26 HWAM 3600

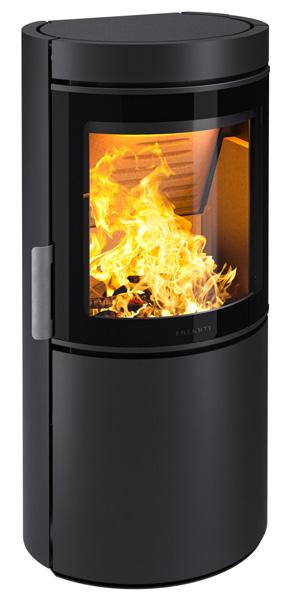

28 HWAM 3700
30 HWAM 4500
32 HWAM 4600
34 HWAM 5200
36 HWAM 5400
38 HWAM 5500
40 HWAM 5600
42 HWAM I 40/55
44 HWAM I 40/56
46 HWAM tillbehör
48 Sortimentsöversikt
TEKNISKA SPECIFIKATIONER
52 Val och placering av braskamin
54 HWAM 2600
56 HWAM 3100
58 HWAM 3500
60 HWAM 3600
64 HWAM 3700
66 HWAM 4500
70 HWAM 4600
72 HWAM 5200
74 HWAM 5400
76 HWAM 5500
78 HWAM 5600
80 HWAM I 40/55
82 HWAM I 40/56
84 Testresultat
86 Godkännanden & registreringar
När du vill köpa en braskamin från HWAM kan du välja mellan 13 olika kaminserier med höjd från 614 – 1625 mm.
Välj till exempel en vägghängd, fristående eller moduluppbyggd modell. Välj en modell med eller utan sidoglas. Skapa ett unikt utseende med stenbeklädnad.
Valmöjligheterna är många oavsett vilken stil du vill ha. Du kan med andra ord förverkliga dina kamindrömmar.
Vilken serie passar din personlighet bäst?
Ta en titt och låt dig inspireras…
Mer än 50 år med kvalitet, design & produktion i Danmark.
En braskamin från HWAM bär på en liten hemlighet. En hemlighet som har mer än 40 år på nacken. Hemligheten är en värmekänslig fjäder i braskaminens innersta – HWAM® Autopilot™

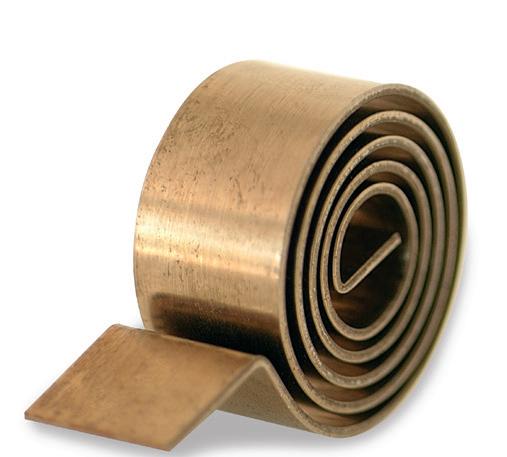

När du har tänt braskaminen hjälper HWAM® Autopilot™ dig genom att reglera lufttillförseln helt automatiskt. I takt med att värmen stiger och sjunker i brännkammaren jobbar den värmekänsliga fjädern och öppnar eller stänger de tre mekaniska luftspjällen utifrån den aktuella temperaturen i brännkammaren. På så vis garanteras du mycket bra och miljövänlig förbränning och du behöver varken komma ihåg eller lägga tid på att reglera lufttillförseln. Du ställer bara in regleringen så att du får den värme som passar just dig. Enkelt, bekvämt, ekonomiskt och med tanke på miljön.
HWAM® Autopilot™ är standard i alla HWAM braskaminer och är inkluderat i priset.
VED SPARA
NEM BETJENING
Lär dig mer om HWAM® Autopilot™ i denna video:
OPILOT TM
HWAM® SmartControl™ styr den viktiga lufttillförseln i braskaminen och du behöver inte göra annat än tända brasan och lägga in mer ved. HWAM® SmartControl™ sköter resten åt dig. När det är dags att lägga på mer ved signalerar systemet.
En syresensor och en temperatursensor mäter syrenivån respektive temperaturen i rökutgången. Båda skickar signaler till airboxen som styr luftspjällen. En rumsgivare mäter temperaturen i rummet och ser till att det är en behaglig värme.
Se mer om HWAM® SmartControl™ i den här videon:
Syresensor
Temperatursensor
Rumsgivare
Vi har alla olika smak och stil, så därför låter vi dig vara experten, men innan du skaffar en braskamin finns det några saker som du bör fundera över.
Varför vill du ha en braskamin?
För att du bor i ett kallt hus? För att du vill spara pengar på uppvärmningen eller för att det är mysigt?
Hur många m2 ska värmas upp?
Det är viktigt att värmen som braskaminen avger räcker till antalet m2 som ska värmas upp. En tumregel är att det behövs ungefär 1 kW för att värma upp 20 m2, förutsatt att huset är någorlunda välisolerat.
Hur enkelt ska det vara?
Det är skillnad på hur enkelt det är att använda en braskamin. Samtliga HWAM braskaminer är som standard försedda med HWAM® Autopilot™ som reglerar lufttillförseln automatiskt, vilket garanterar bra förbränning. vill du, att det ska vara så lätt som möjligt, är det en god idé att välja en modell med inbyggd HWAM® SmartControl™.
Det enda du behöver göra då är att tända brasan som vanligt, ställa in temperaturen via en app i smarttelefonen och sedan njuta av värmen och de dansande lågorna. När det är dags att fylla på ved får du ett meddelande via appen.
Krav på placering
Är ditt hus konstruerat på ett sätt som gör att braskaminen inte går att installera där du vill? Är det något speciellt du bör tänka när det gäller brännbara material?
Krav på nytt hus
Om du bor i ett nybyggt hus behöver du kanske installera ett friskluftssystem i braskaminen eftersom nybyggda hus är väldigt täta och luften som cirkulerar i huset ofta återanvänds i ventilationssystemet. Då finns det inte tillräckligt mycket luft i huset för upptändning och förbränning.
Krav på skorsten & rökrör
Skorstenen skall ha en sådan höjd att dragförhållandena är bra och röken inte stör. Vanligtvis får man bra drag om skorstenen befinner sig 4 m ovanför braskaminen och minst 1 m ovanför taknocken. Om skorstenen placeras vid en av husets sidor bör skorstenens topp alltid befinna sig högre upp än taknocken eller takets högsta punkt. Följ ev. nationella och lokala föreskrifter för placering av skorstenar på hus med halmtak. Braskaminen behöver ett drag på minst 11 Pa. Skorstenen skall ha en öppning, minst motsvarande Ø125 mm / Ø150 mm. Skorstenen bör dock alltid minst motsvara braskaminens anslutningsstos. Skorstenen skall vara försedd med en lättillgänglig rengöringslucka. Rökröret och skorstenen ska alltid vara avsedda för användning på braskaminer. Be din HWAM återförsäljare om närmare information.
Krav på golv eller vägg
Du bör kontrollera att golvet som braskaminen ska stå på har tillräckligt hög bärförmåga eller att väggen som ska bära den vägghängda eller inbyggda braskaminen eller spisinsatsen är tillräckligt stark. Det är en god idé att fråga en fackman. Om braskaminen ska placeras på ett brännbart golv ska det skyddas mot glöd och gnistor som kan falla ut på golvet. Du kan läsa mer om avstånd till brännbart material på på sidorna 54-83.
Fråga en expert
När du har tänkt igenom en del av ovanstående är du förhoppningsvis bättre rustad att fatta ett beslut. Om du fortfarande är osäker kan du alltid besöka din lokala HWAM återförsäljare och få en pratstund om vad som är rätt för dig.

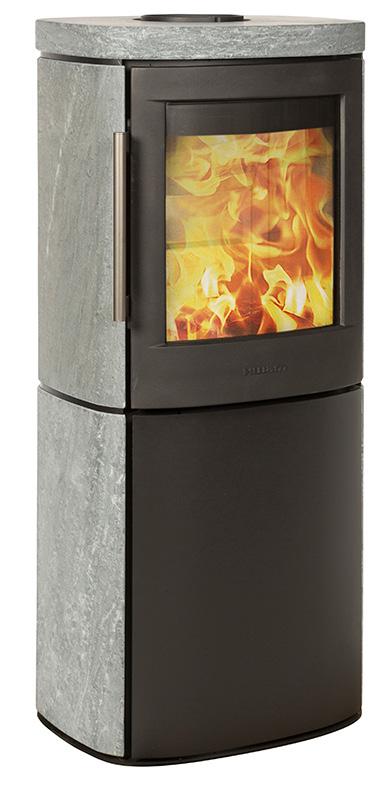

När du väljer en braskamin med naturstensbeklädnad får du en braskamin som är ensam i sitt slag eftersom varje enskild sten har ett unikt utseende. Förutom att du får en helt unik braskamin får du även andra märkbara fördelar.
Lagring av värme är ett fenomen vi känner igen från masugnarna där värmen lagras i teglet som omger brännkammaren. Vid värmelagring i en braskamin kombineras braskaminens förmåga att snabbt sprida den sköna konvektionsvärmen med masugnens förmåga att lagra värme.
Vissa HWAM modeller är försedda med ett värmemagasin som kan fyllas med värmelagringsstenar som har en speciell förmåga att lagra braskaminens värme och långsamt avge den ut i rummet. Det betyder att du kan njuta av värmen länge efter att brasan har slocknat.
Vill du ha en braskamin som lagrar värmen kan du välja en av följande HWAM modeller med naturstensbeklädnad: 3520, 3640, 3660, 4540, 4560, 4640, 4660, 5440 och 5460.
Om du vill ha en braskamin med värmemagasin kan du välja mellan följande HWAM modeller: 3130, 3520, 3650, 3660, 3760, 4550, 4560, 4660, 5460, 5560, 5580, 5650 och 5670.

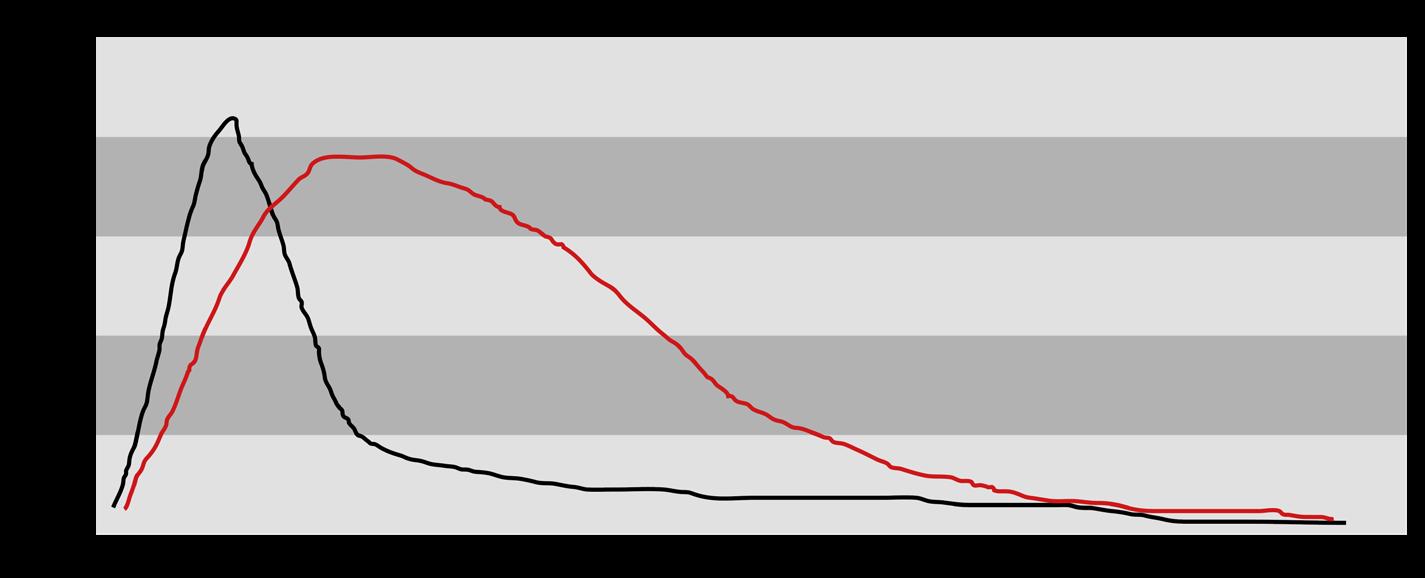

Nedan illustreras värmelagringen i en braskamin med respektive utan värmelagringsstenar.
Principskitse för värmelagring
Braskamin utan värmelagringsstenar
Braskamin med värmelagringsstenar
Timer
När braskaminen har värmelagringsstenar får du en mer kontinuerlig värme i rummet med samma mängd ved.

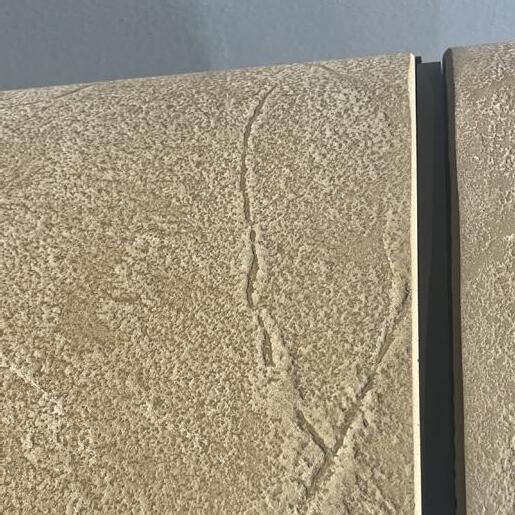

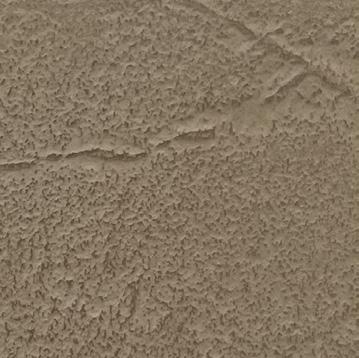

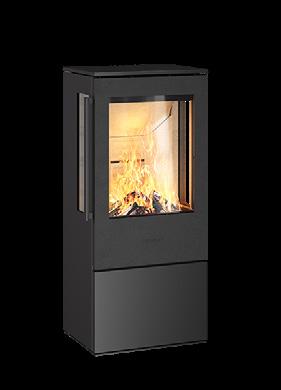

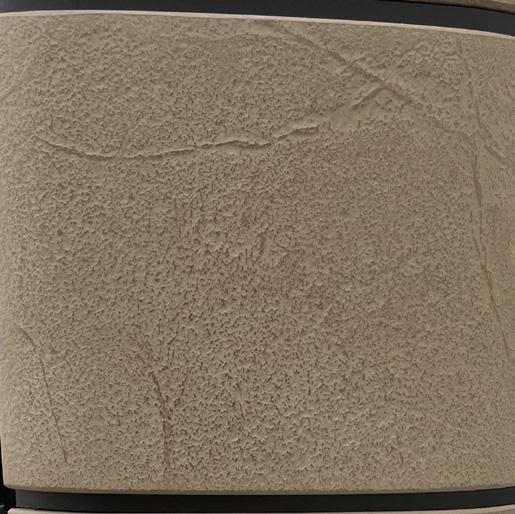

Terrastone - NYHET!
Terrastone liknar natursten med en distinkt yta som ger ett både modernt och rustikt intryck. Beklädnaden har mycket god värmelagringsförmåga och ger behaglig och långvarig värme i rummet. Terrastone finns tillgänglig i färgen Clay för följande modeller: 4540, 4560, 4640 och 4660.

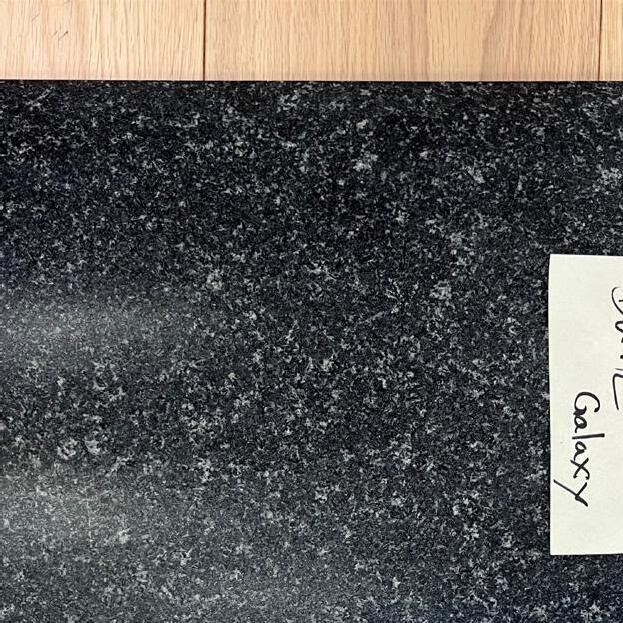

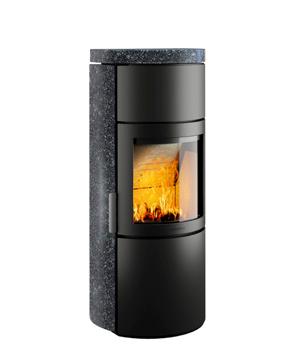

Dark Galaxy
Dark Galaxy är en typ av granit som är ganska hård och tät och därför lätt att arbeta med - utan tvekan en av de vackraste naturstenarna på marknaden. Dark Galaxy färgen är ganska enhetlig, så hela ytan ser jämn ut. En svart sten med vita fläckar som påminner om en natthimmel.
Moca Cream
Kalksten bildades genom påverkan och sammansmältning av stenar, snäckor, koraller och andra organismer under havsbotten för hundratals miljoner år sedan och efter långvariga kollisioner med jordskorpan och extrusionsavlagringar. Huvudfärgen är vit med linjer och fläckar av kalcit, fossiler eller skalstrukturer.

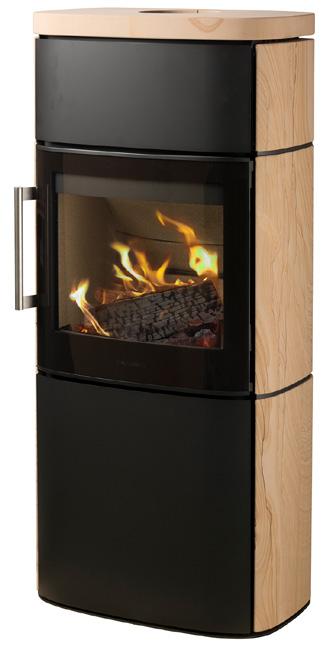

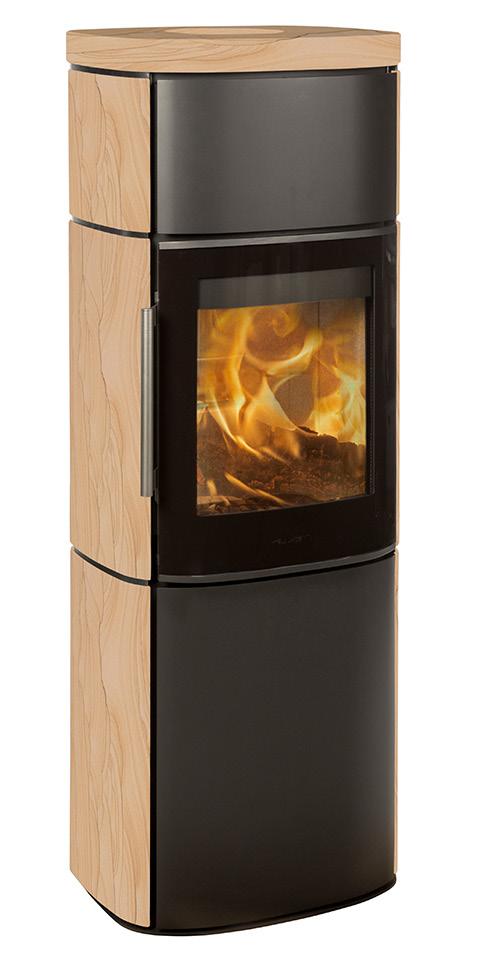

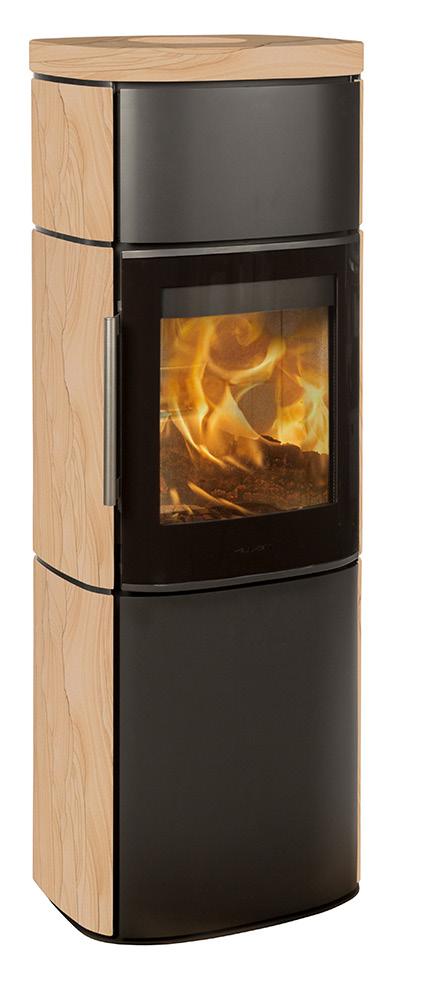

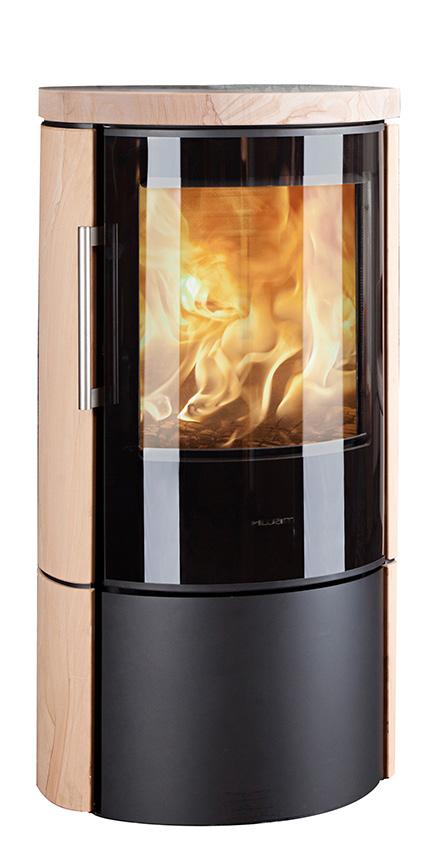

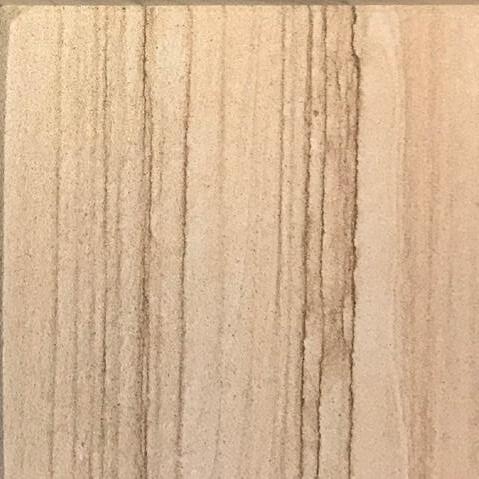

Tobacco
Sandsten är ursprungligen avsatt sand som senare komprimerats och härdats. Sanden avsattes ursprungligen på havsbottnen eller flodbädden för miljontals år sedan och komprimerades senare under stort tryck. Det är sanden som ger sandstenen dess färg och färgspelet i de bruna limonitavlagringarna är det som gör denna natursten så vacker.

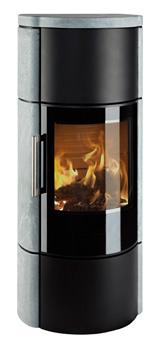

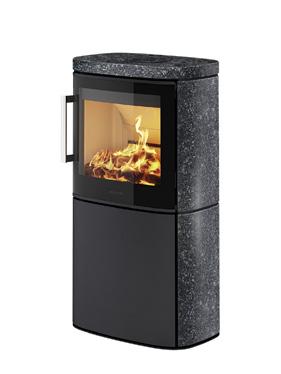

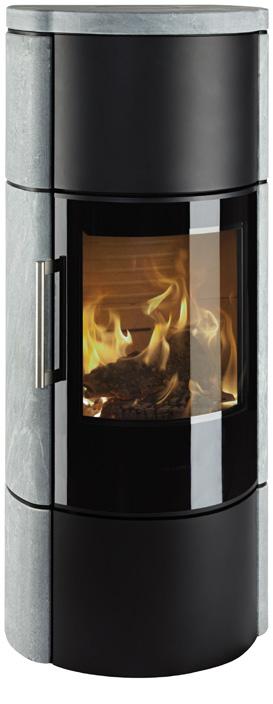

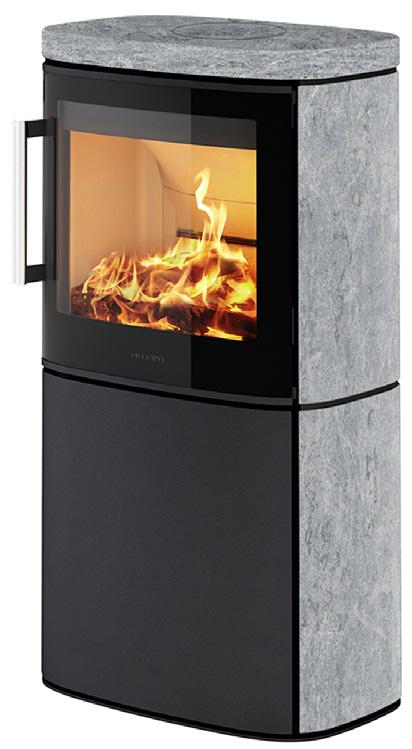

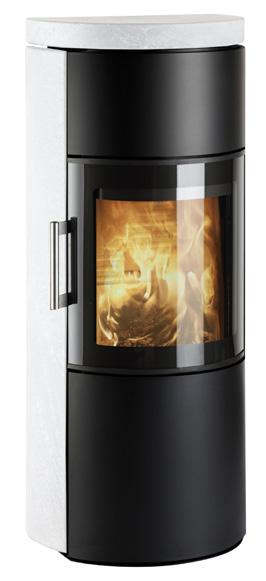

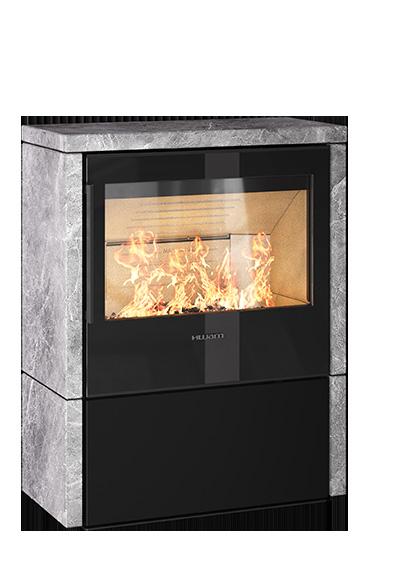

Täljsten
Täljsten är en metamorf bergart som huvudsakligen består av talk, vilket gör den mycket mjuk. Namnet täljsten kommer från dess ”tvåliga” känsla och mjukhet. Färgen varierar från grågrönt till grått och varje sten är unik. Täljsten har en utmärkt förmåga att lagra värme, som sedan avges under en längre tid, vilket gör den idealisk för beklädnad av braskaminer.
Höjd
614 mm - 1625 mm.
Rökutgång
Topp eller bak.
Typ
Golvmodell, vägghängd, på sockel eller piedestal, kamininsatser, hörninsats eller moduluppbyggd.
Lucka
De flesta modeller kommer med två typer av lucka, en klassisk gjutjärnslucka (c) eller en modern glaslucka (m). Serierna 5500, 5600, I 40/55 och I 40/56 finns dessutom med höger- eller vänsterhängd lucka.

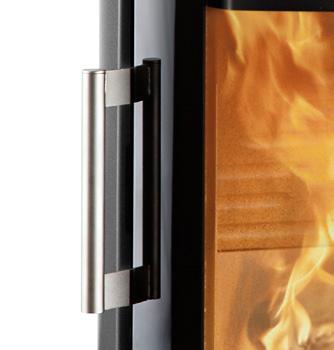

Handtag
Alla HWAM-modeller finns med standardhandtag. Serierna 3100, 3500 och 3700 finns även med Stylehandtag. Serierna 5500, 5600, I 40/55 och I 40/56 finns med diskret handtag.
Standardhandtag

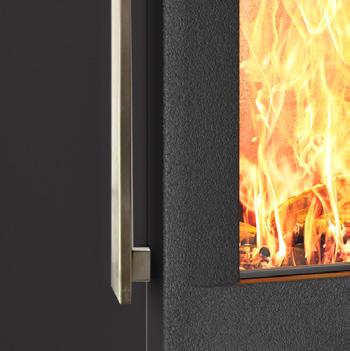

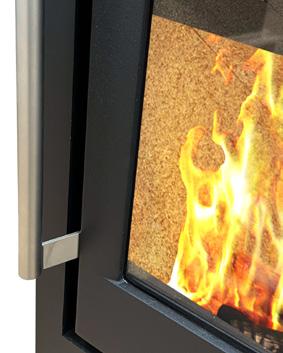

Stylehandtag, rostfritt stål
Stylehandtag, svart

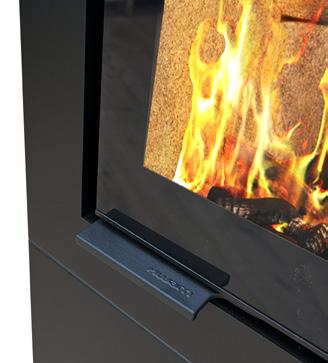

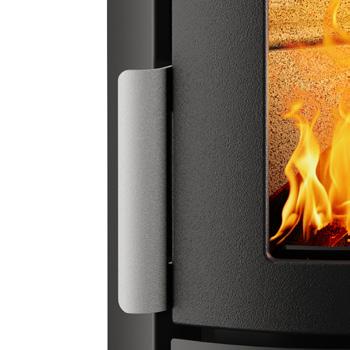

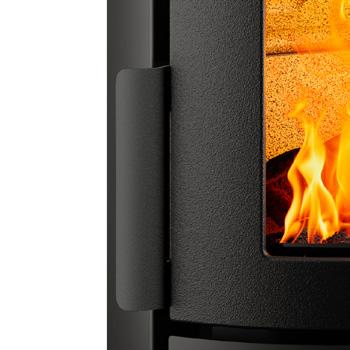

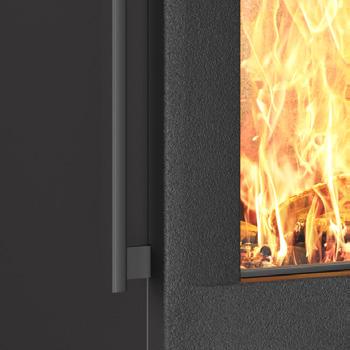

Diskret handtag
Färger
De flesta modeller finns i svart och grått.
Serierna 5500, 5600, I 40/55 och I 40/56 finns dock endast i svart. HWAM 3760m, Stylehandtag, rostfritt stål
När du har bestämt dig för vilken modell som tillgodoser dina behov bäst är det dags att välja det utseende som är rätt för dig. Det finns många möjligheter att skräddarsy braskaminen så att den passar din stil och ditt hem perfekt. Föredrar du den klassiska looken? Den rustika? Eller den moderna?
I de tekniska specifikationerna från sidan 54-83 kan du se alla våra modeller. Ta en titt på möjligheterna och låt dig inspireras att skapa din alldeles egna HWAM-braskamin.

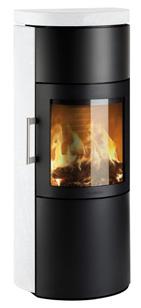

Naturstenbeklädnad
En braskamin med nauturstenbeklädnad har två funktioner. Rent visuellt skapar stenarna ett helt unikt utseende eftersom den ena stenen inte är den andra lik. Rent funktionellt förlänger stenarna värmeavgivningen genom värmelagring.

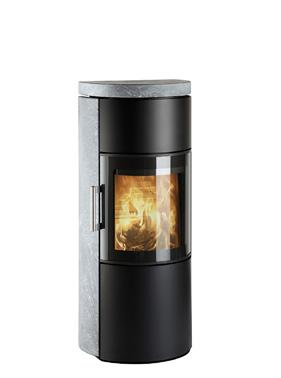

Täljsten
Moca Cream
NYHET! Terrastone beklädnad
Terrastone finns tillgänglig i färgen Clay för följande modeller: 4540, 4560, 4640 och 4660.
Funktion
Samtliga braskaminer från HWAM är som standard försedda med HWAM® Autopilot™ som hjälper dig att få bra förbränning. I takt med att temperaturen stiger och faller i brännkammaren vecklas en bimetallfjäder ut respektive dras ihop, vilket reglerar lufttillförseln. När brasan håller på att slockna öppnas spjället automatiskt och då kan du antingen lägga på mer ved eller låta den slockna.
Vill du gärna att det ska vara så lätt som möjligt är det en god idé att välja en modell med inbyggd HWAM® SmartControl™. HWAM® SmartControl™ är elektronisk styrning av luften som säkerställer optimal förbränning. Det enda du behöver göra är att tända braskaminen som vanligt, ställa in temperaturen via en app i smarttelefonen och sedan njuta av värmen och de dansande lågorna. När det är dags att fylla på ved får du ett meddelande via appen.

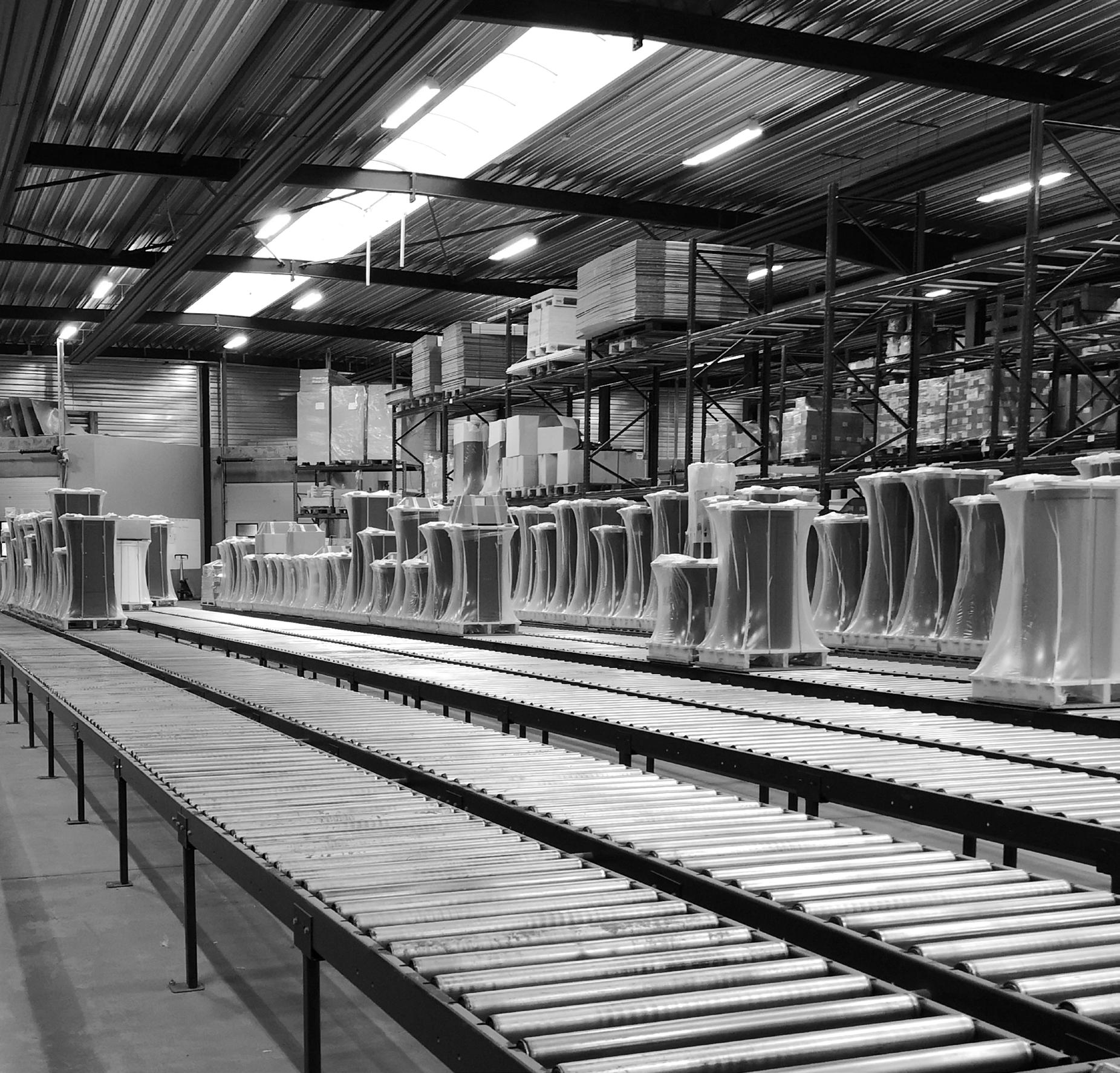

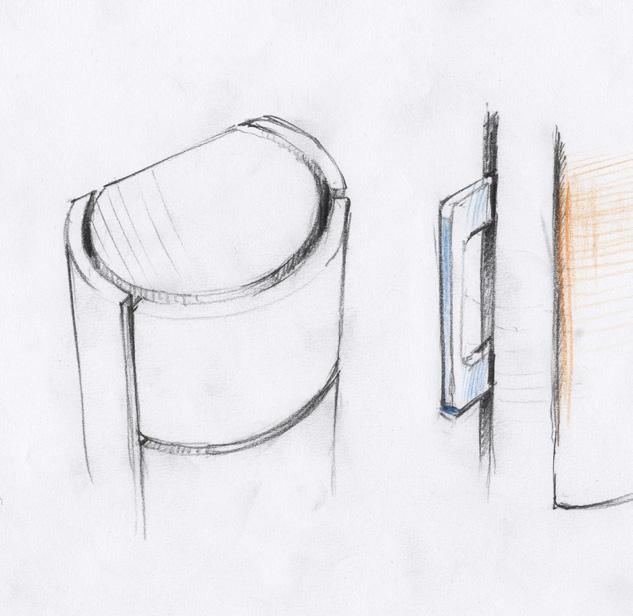

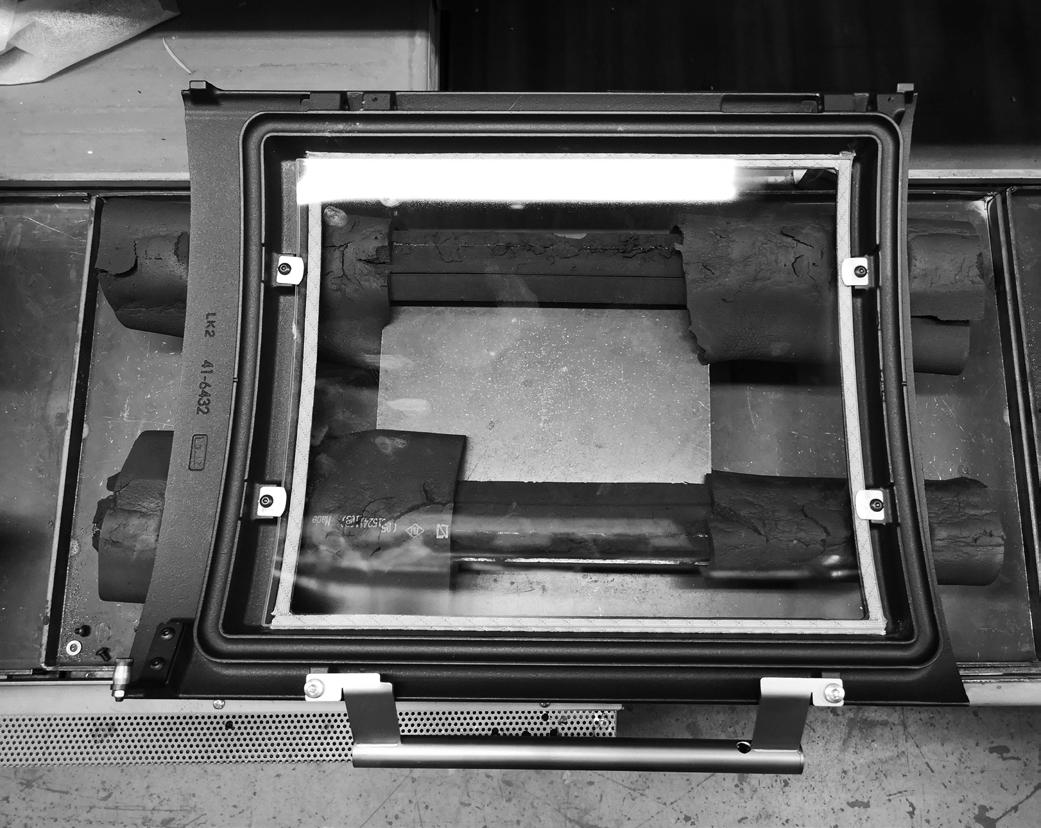

Vi anser att innovation och utveckling går hand i hand med tillverkning. Om man väljer att plocka bort tillverkningen ur ekvationen förlorar man det praktiska kunnandet som gör det möjligt att omsätta designidéer till konkreta braskaminer som uppfyller såväl estetiska som funktionella behov och krav.
Därför tillverkas alla våra braskaminer och kamininsatser på vår fabrik i Hørning i Danmark och sådan har det varit i mer än 50 år. Processen inleds hos de skickliga desig nerna som vi har samarbetat med i många år. När deras idéer och visioner har manifesterat sig i skisser inleder de en dialog med våra konstruktörer och säljledningen för att utveckla en braskamin eller kamininsats som tillgo doser våra kunders behov och önskemål.
Efter att braskaminen har godkänts vad gäller förbränning och säkerhet sätts den i produktion. Varje enskild HWAM braskamin tillverkas på beställning på våra moderna fabrik och processerna utförs och övervakas av våra skickliga medarbetare. Det ger ett stabilt arbetsflöde och bättre kontroll över produktionen och därmed även en färdig braskamin av högsta kvalitet.
På de kommande sidorna introducerar vi dig för de 13 olika HWAM-serierna och ger dig inspiration hur du hittar den helt rätta modellen för dig.
Har du behov för en stor eller liten modell? Ska den vara vägghängd eller stå på golvet?
Föredrar du en klassisk braskamin eller önskar du en modell med en modernare look?
Möjligheterna är många och valet är ditt.
Du hittar en sortimentsöversikt på sidan 48-51. Tekniska specifikationer hittar du på sidan 52-83.
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Brännkammarens
Energieffektivitetsklass
För mer information om HWAM 2600-Serien, se sidan 54
Design: Sørig & Jacobsen
HWAM 2600 top view

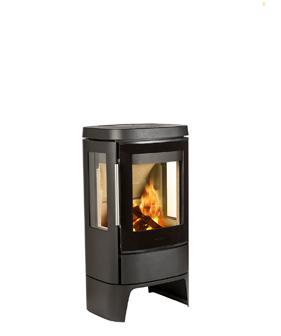

HWAM 2610m
sidoglas
H 700 mm
B 434 mm
D 379 mm

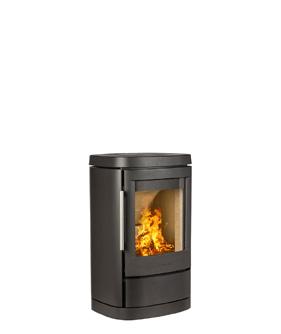

HWAM 2620c
sockel
H 730 mm
B 434 mm
D 379 mm

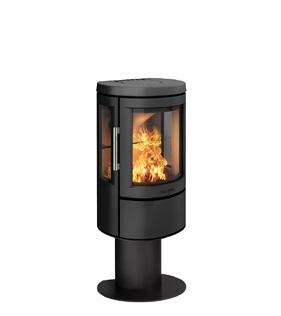

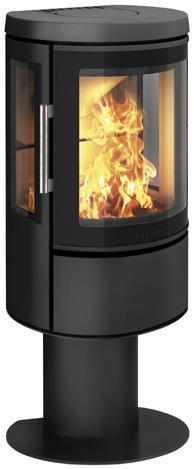

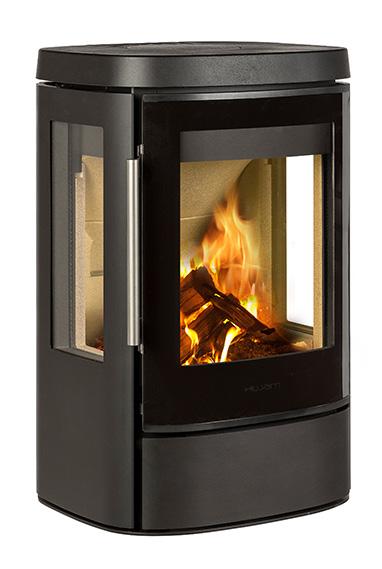

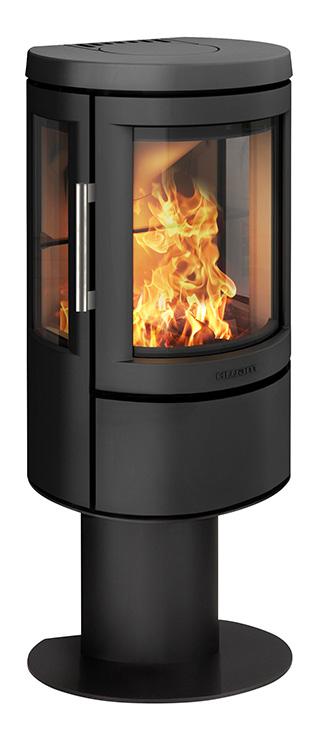

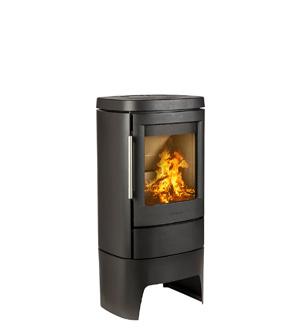

HWAM 2610c
sidoglas & piedestal
H 1000 mm
B 434 mm
D 379 mm

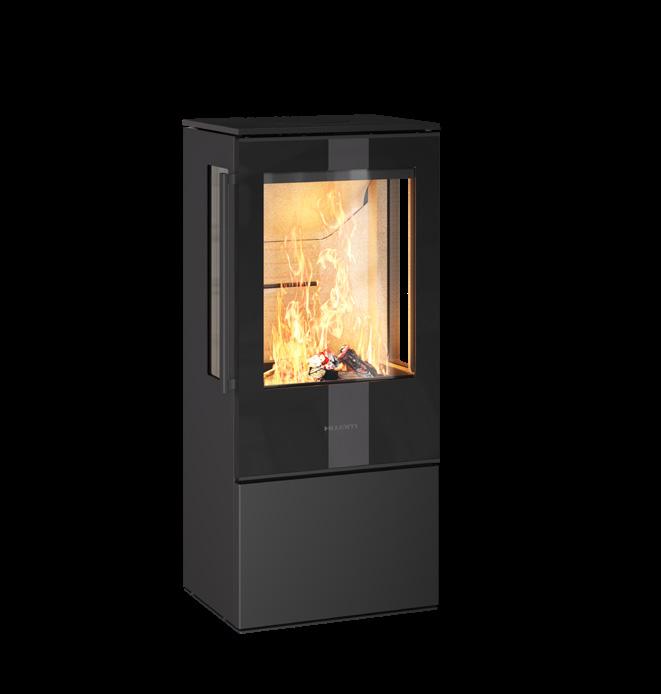

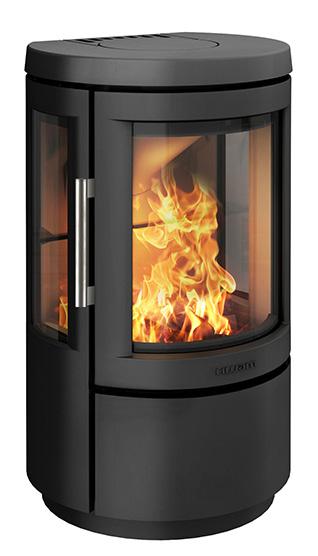

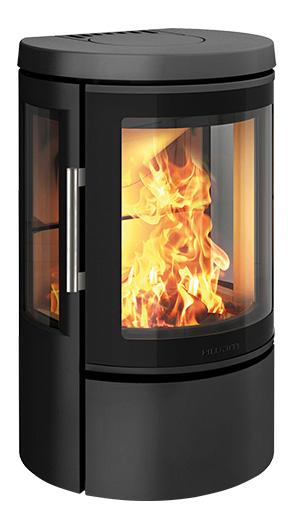

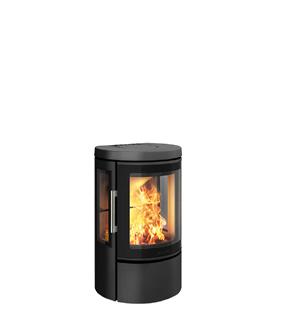

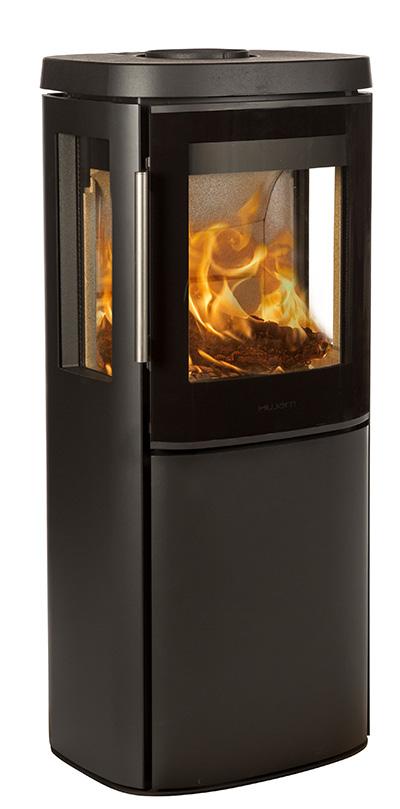

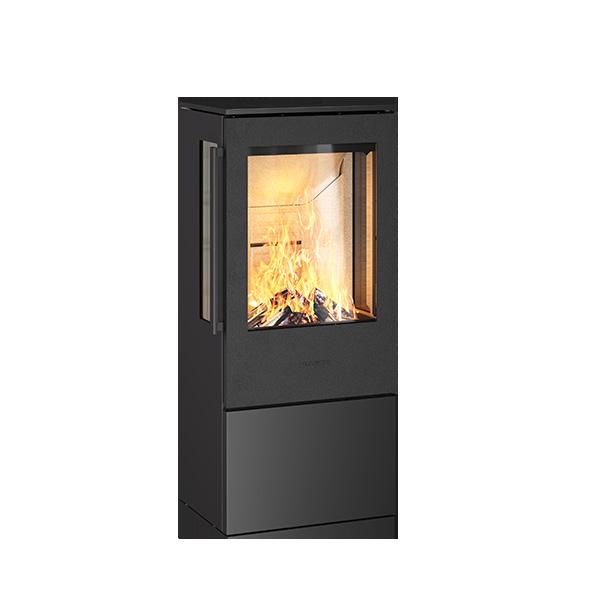

HWAM 2630c
sidoglas
H 1000 mm
B 434 mm
D 379 mm

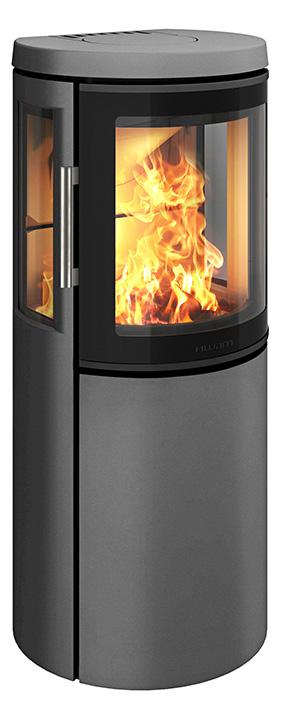

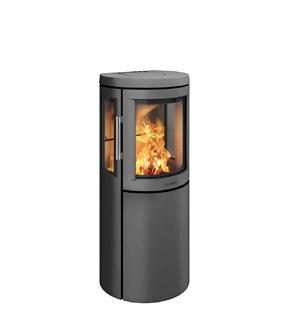

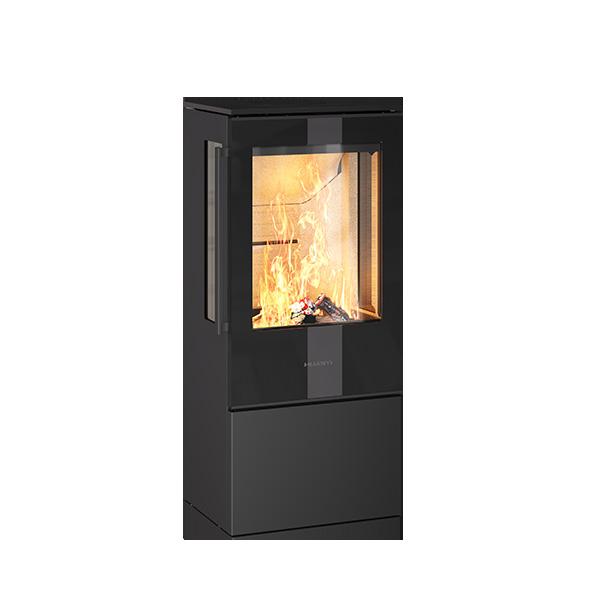

HWAM 2630m
sidoglas, grå
H 1000 mm
B 434 mm
D 379 mm

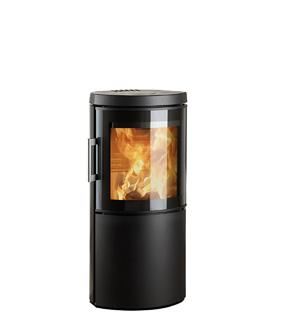

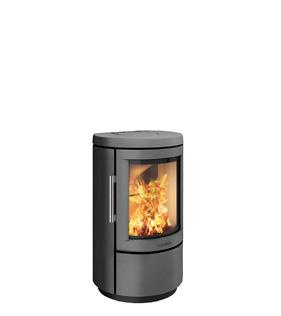

HWAM 2640m
H 1000 mm
B 434 mm
D 379 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™ *
*Gäller inte HWAM 3110.
Specifikationer
Rökgång
Brännkammarens
Energieffektivitetsklass
Design: Anders C. Fasterholdt
HWAM 3100 top view Handtag
Standardhandtag
Stylehandtag, rostfritt stål
Stylehandtag, svart

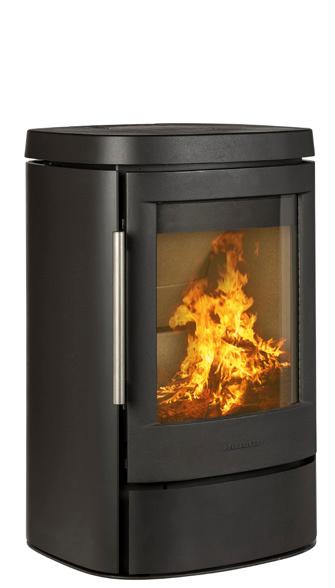

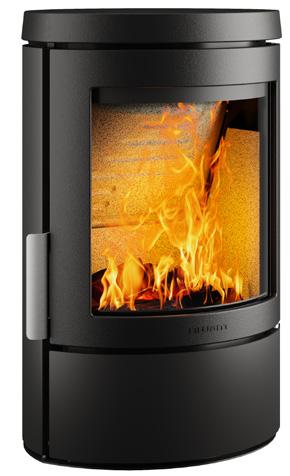

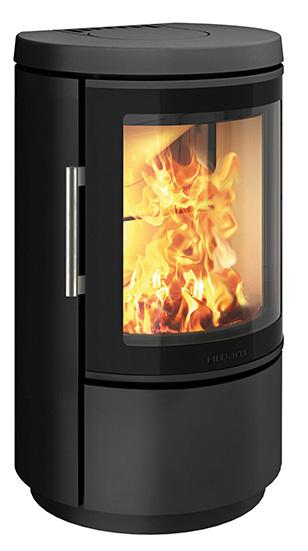

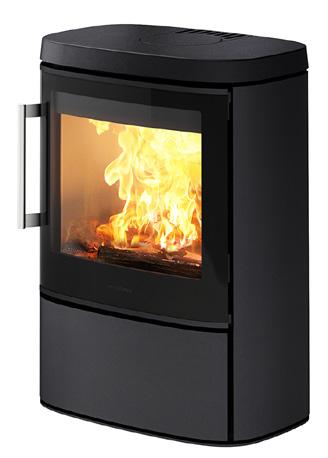

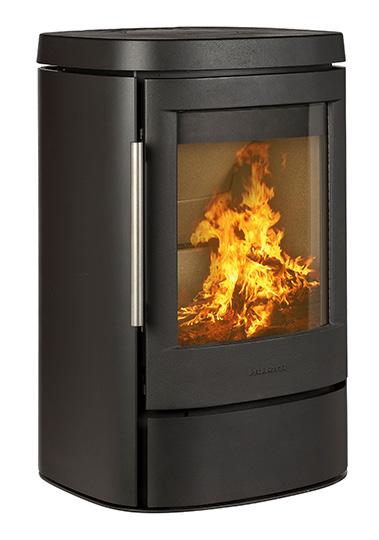

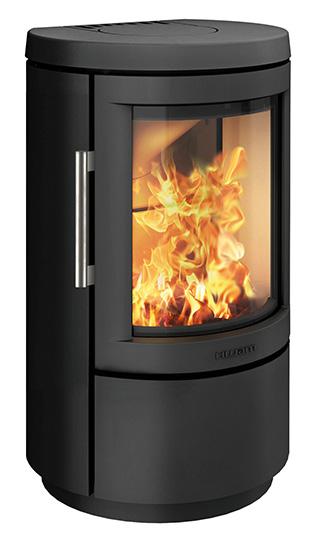

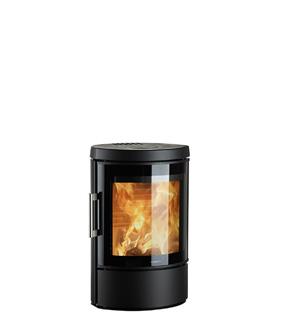

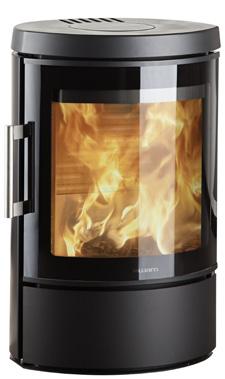

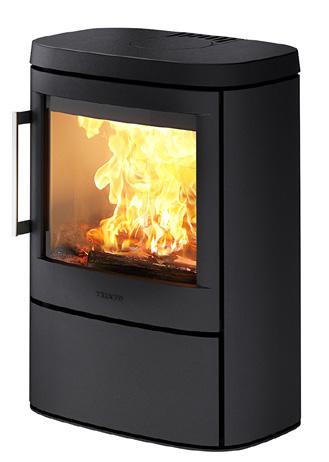

HWAM 3110c
Stylehandtag,
rostfritt stål
H 755 mm
B 478 mm
D 413 mm

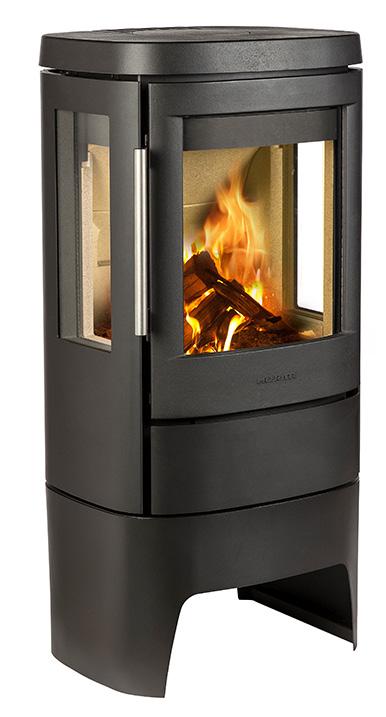

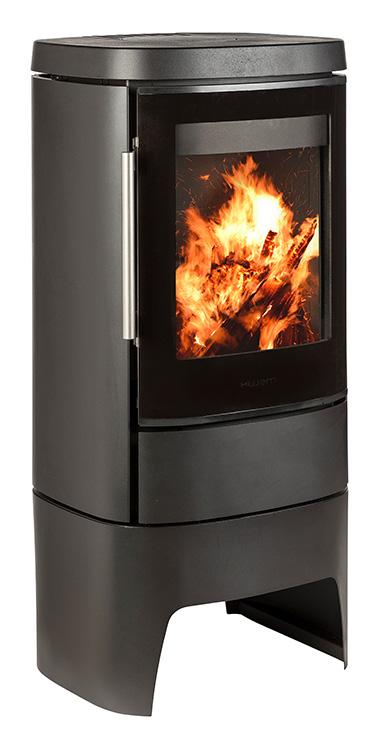

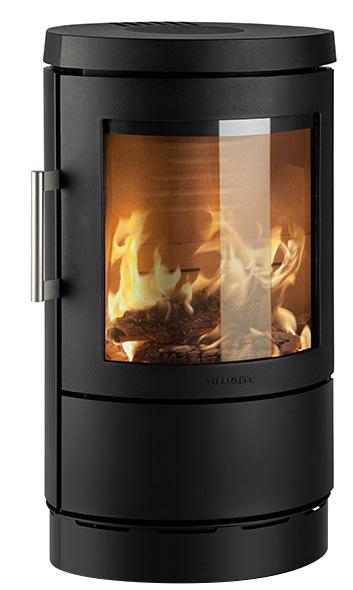

HWAM 3110c
sockel
H 835 mm
B 478 mm
D 413 mm

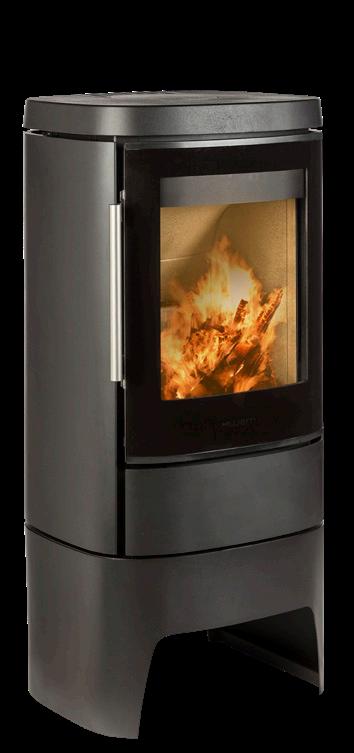

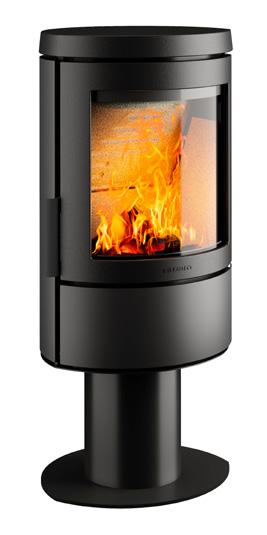

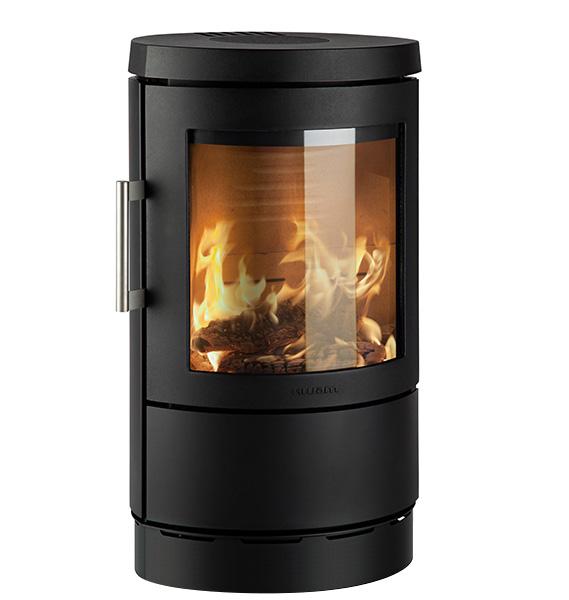

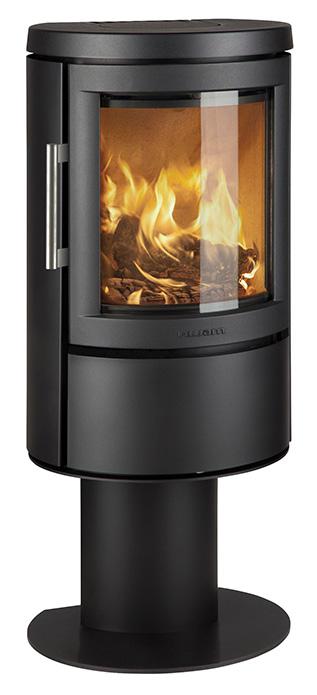

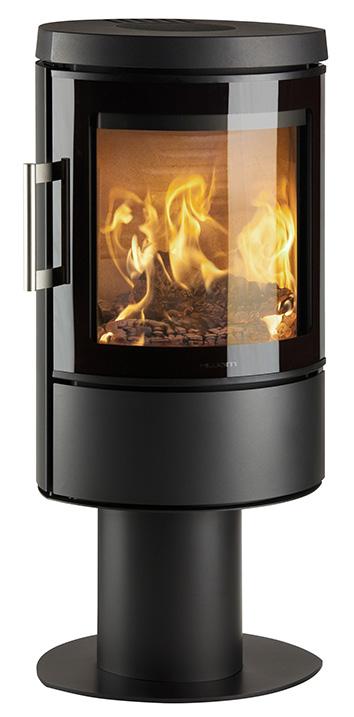

HWAM 3110m
piedestal
H 1055 mm
B 478 mm
D 413 mm

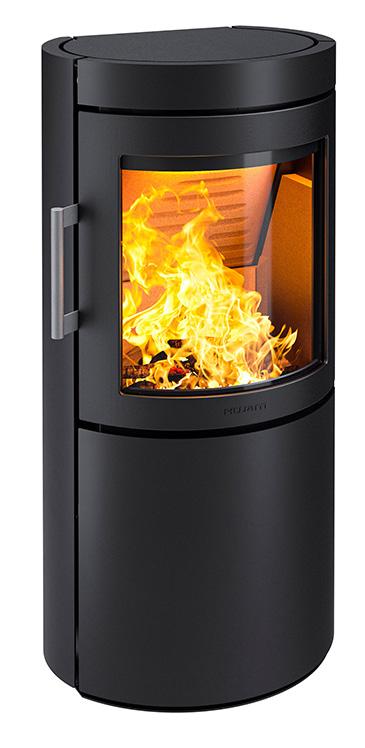

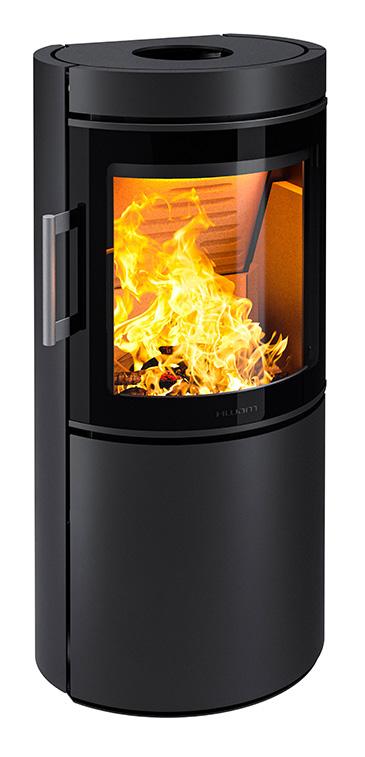

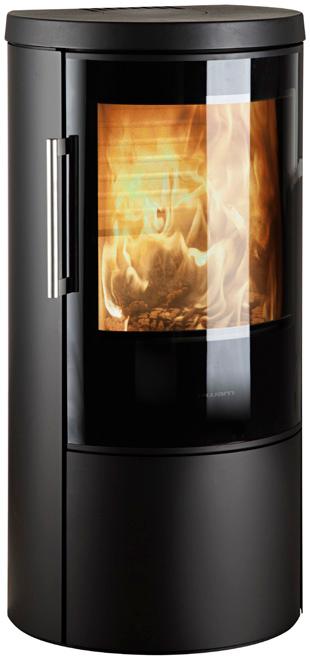

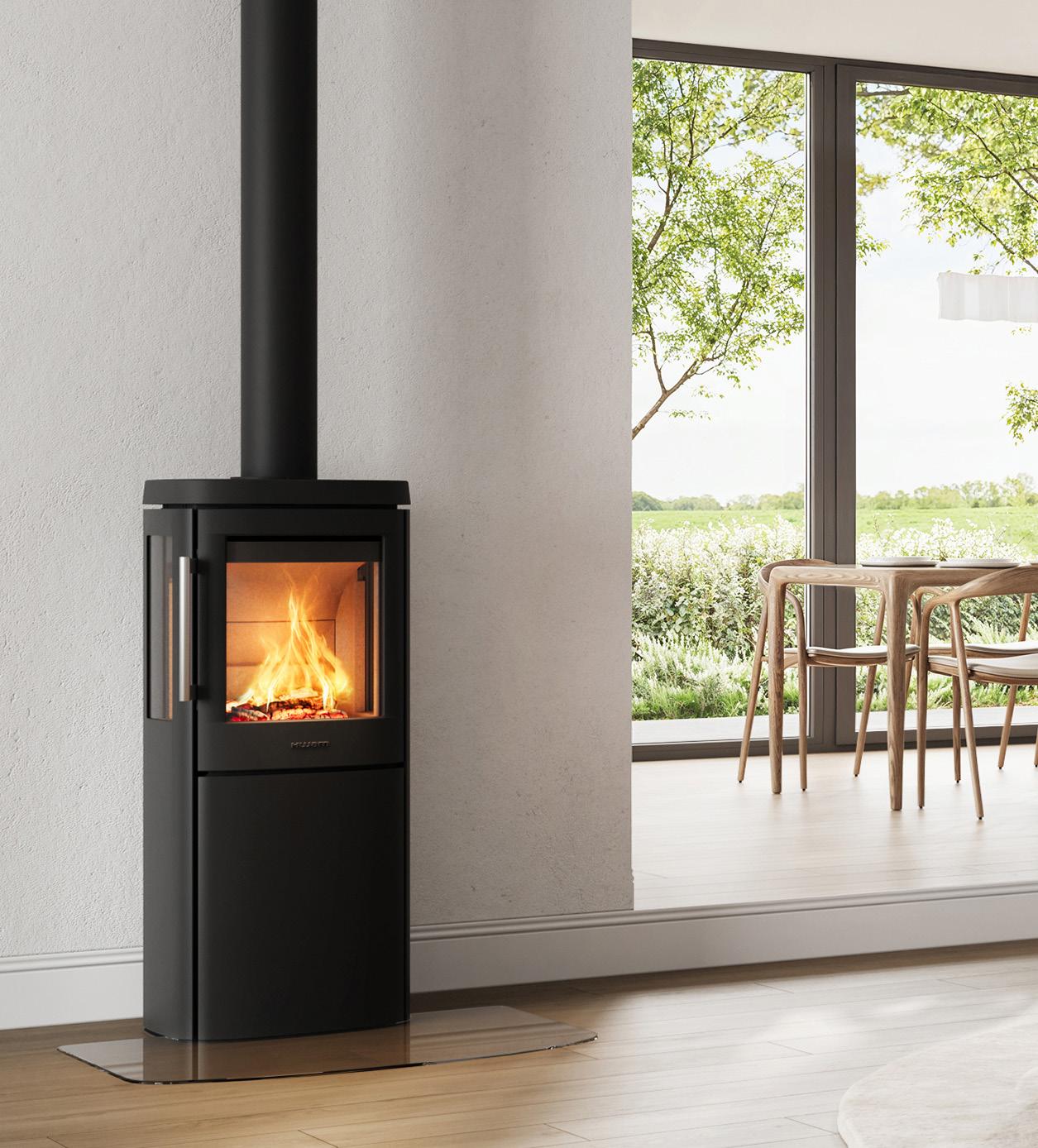

HWAM 3120m
H 1004 mm
B 478 mm
D 413 mm
HWAM 3120c
H 1004 mm
B 478 mm
D 413 mm

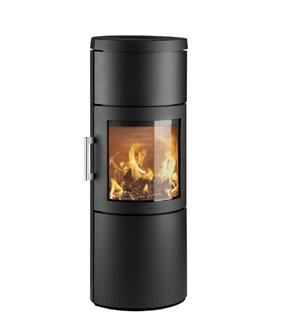

HWAM 3130m
H 1259 mm
B 478 mm
D 413 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
Specifikationer
Rökgång
Brännkammarens
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3500 top view
Naturstensbeklädnader
Handtag
Standardhandtag
Stylehandtag, rostfritt stål
Stylehandtag, svart

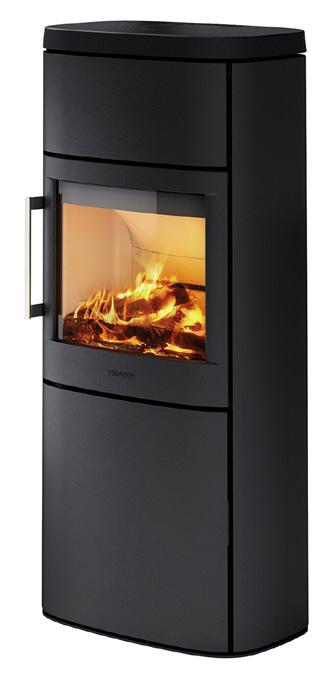

3520m
Stylehandtag, rostfritt stål
H 1261 mm
B 540 mm
D 375 mm
H 1261 mm
B 540 mm D 375 mm

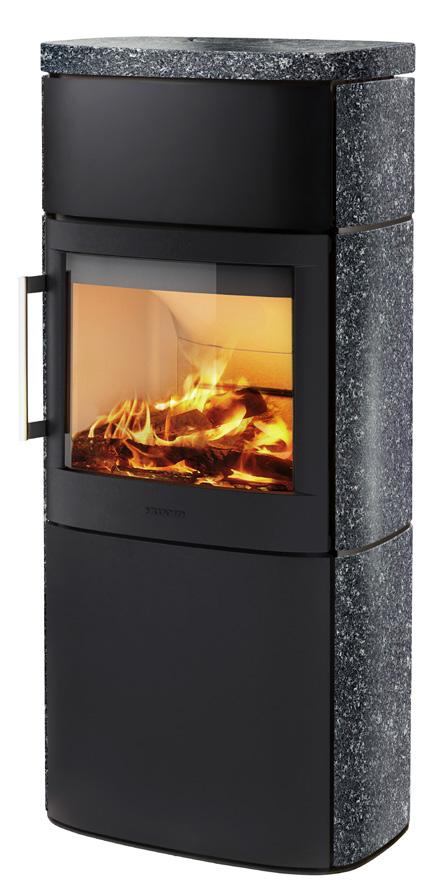

Täljsten H 1270 mm
B 543 mm
D 375 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Specifikationer
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3600 top view

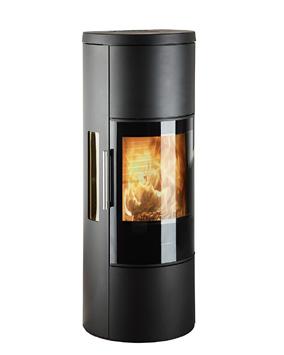

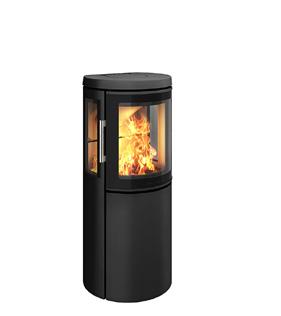

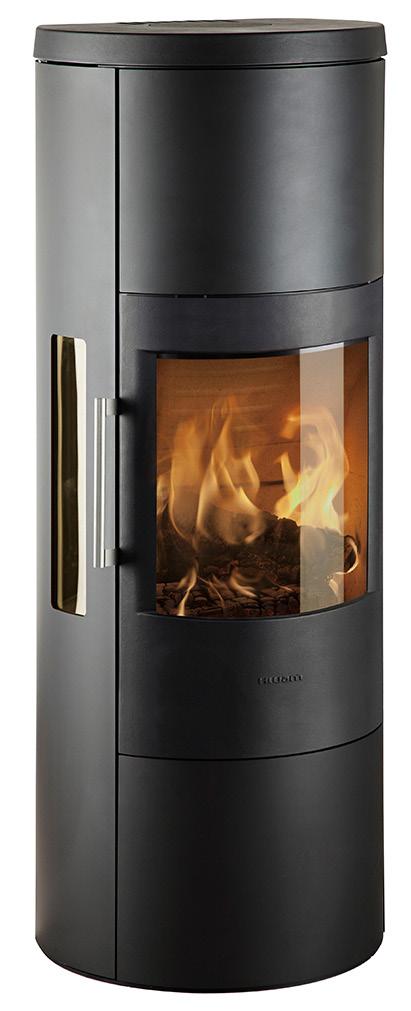

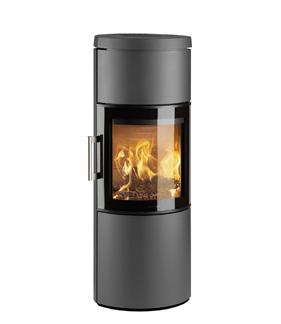

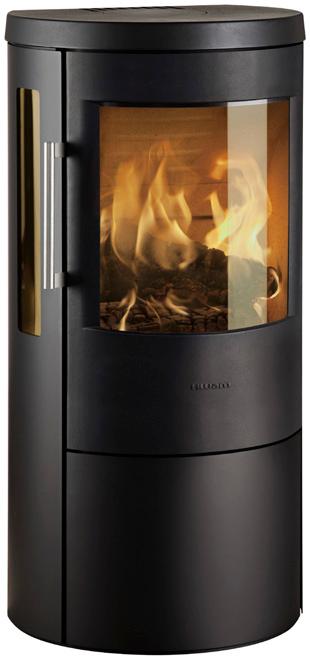

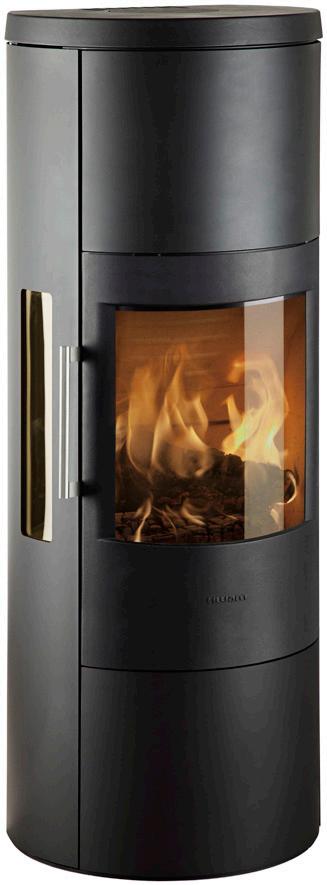

HWAM 3650c
sidoglas
H 1506 mm
B 564 mm
D 451 mm
Naturstensbeklädnader

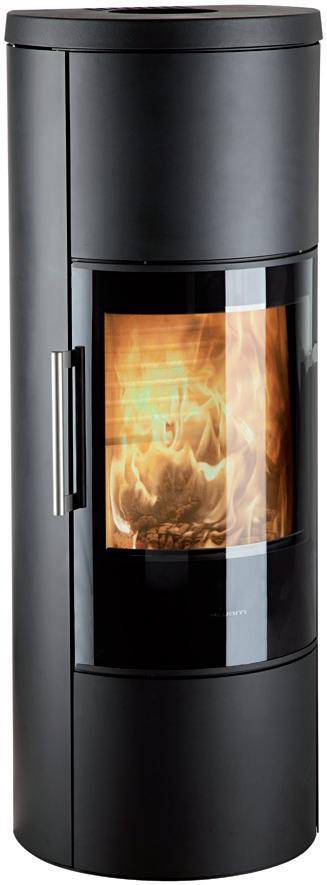

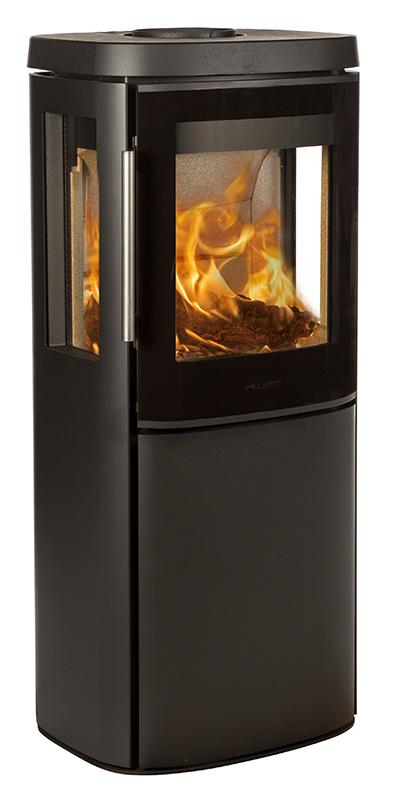

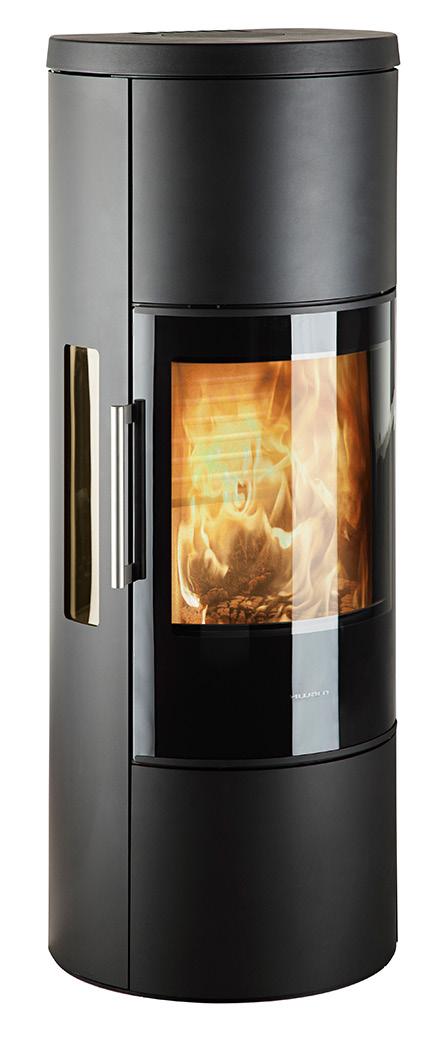

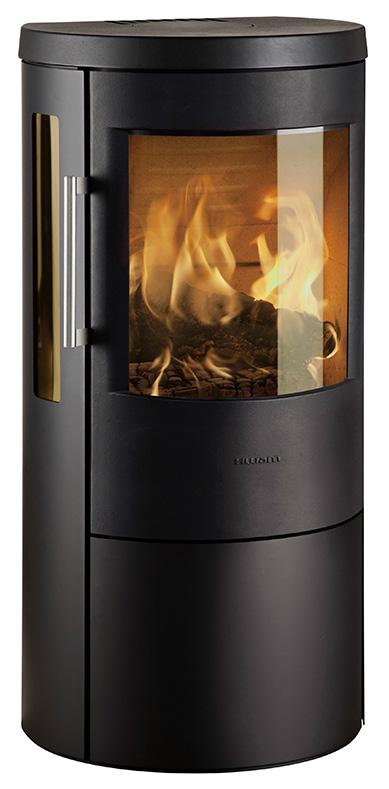

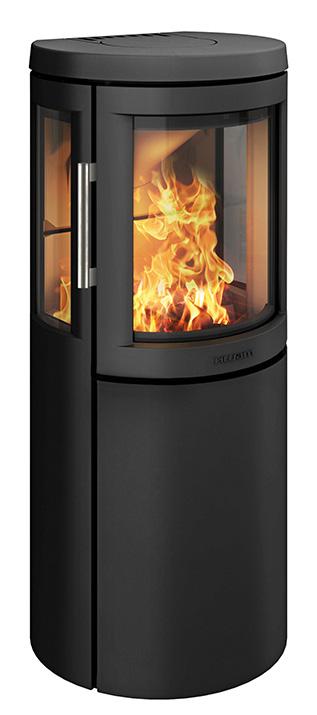

HWAM 3650m
sidoglas
H 1506 mm
B 564 mm
D 451 mm

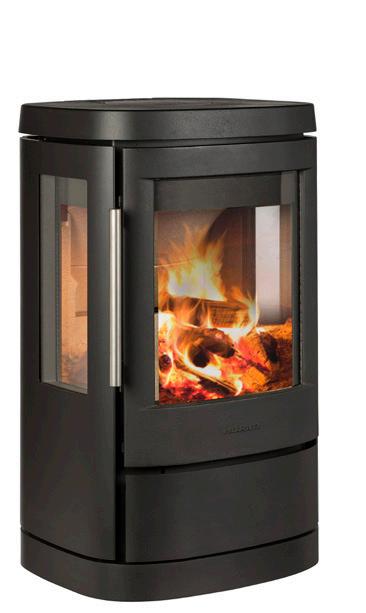

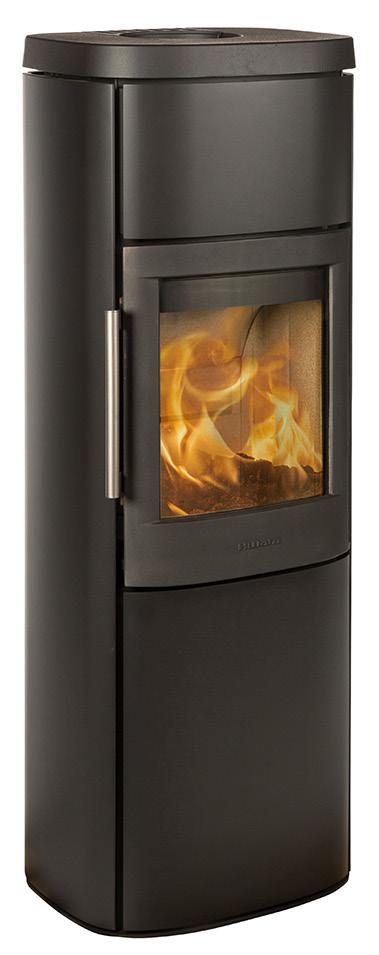

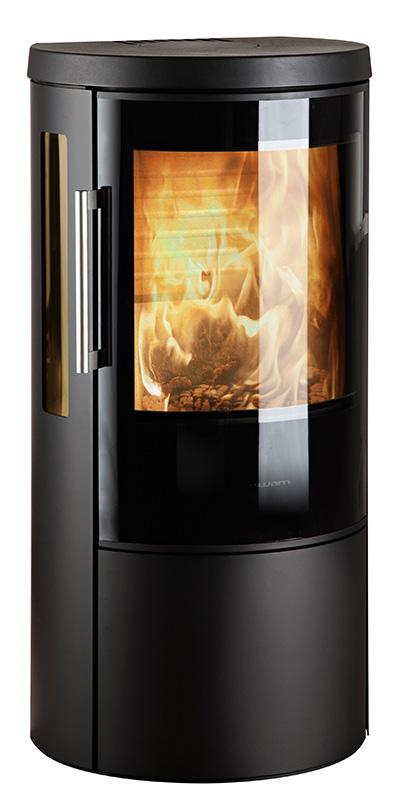

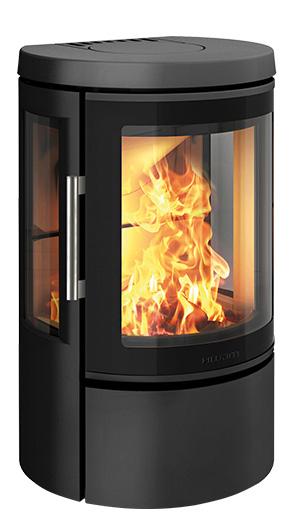

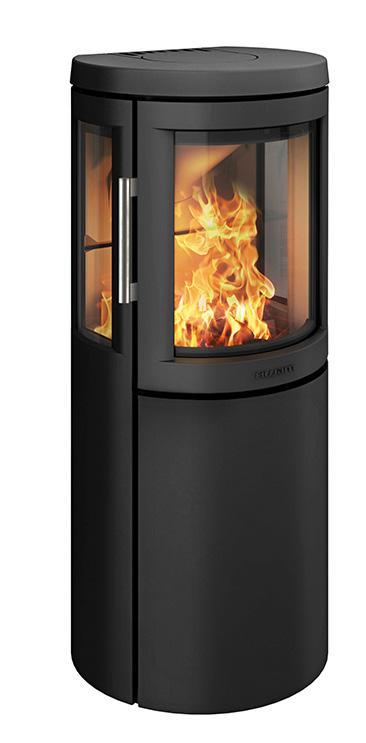

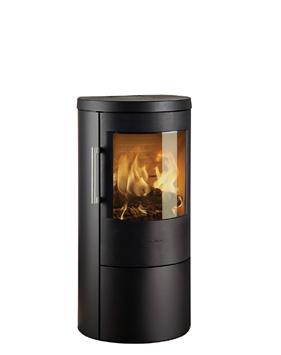

HWAM 3630c
sidoglas
H 1146 mm
B 564 mm
D 451 mm

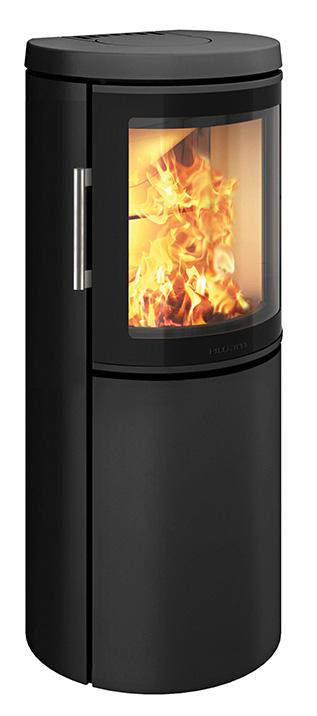

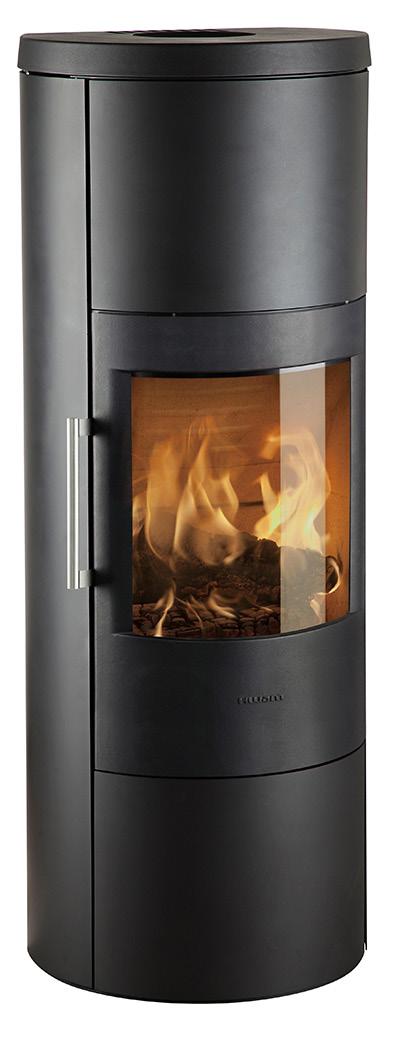

HWAM 3660c
H 1506 mm
B 564 mm
D 451 mm

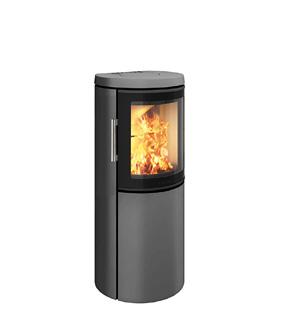

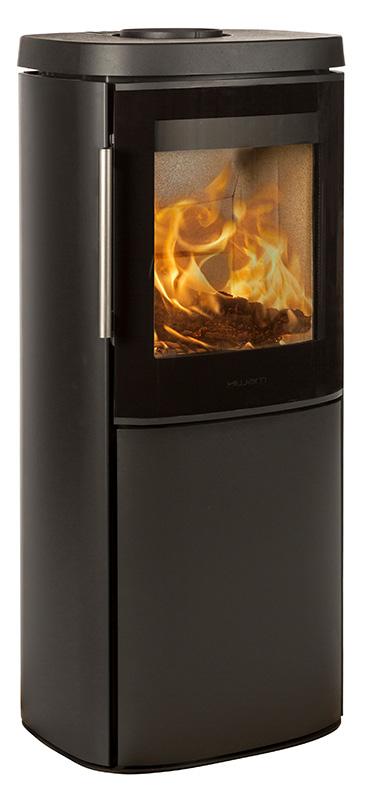

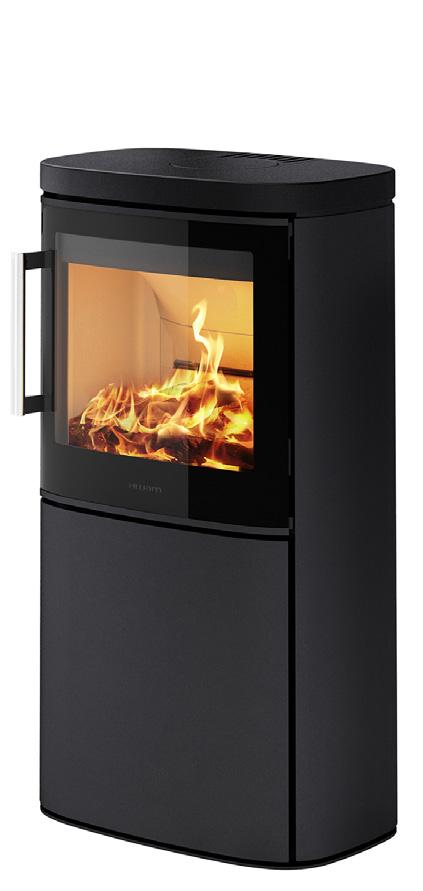

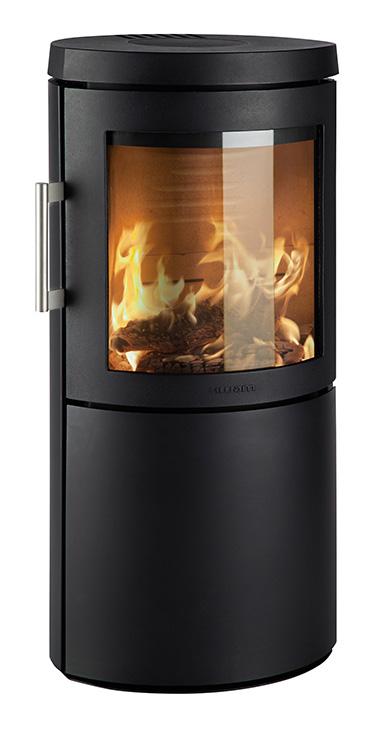

HWAM 3640m
H 1146 mm
B 564 mm
D 451 mm

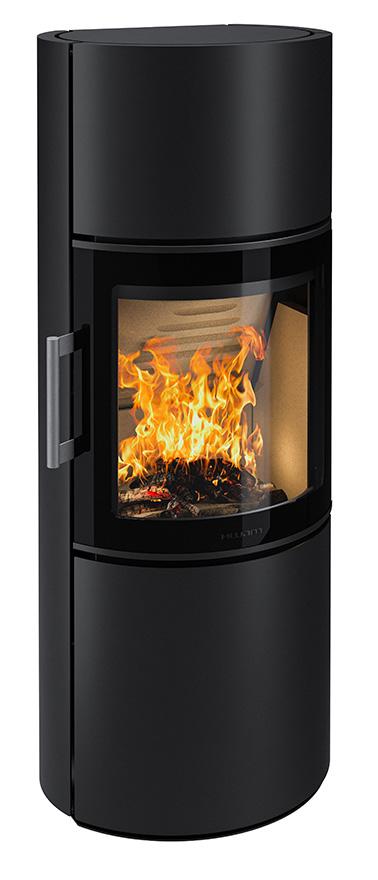

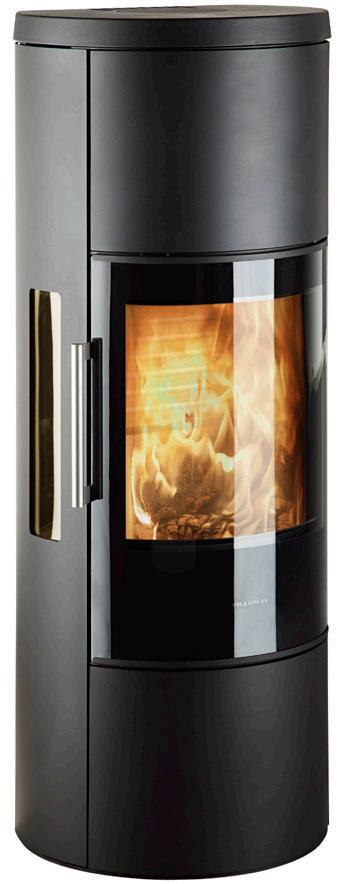

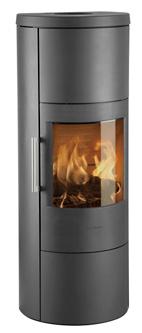

HWAM 3660m
H 1506 mm
B 564 mm
D 451 mm

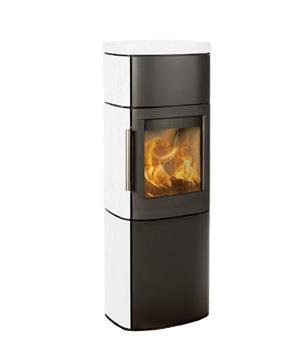

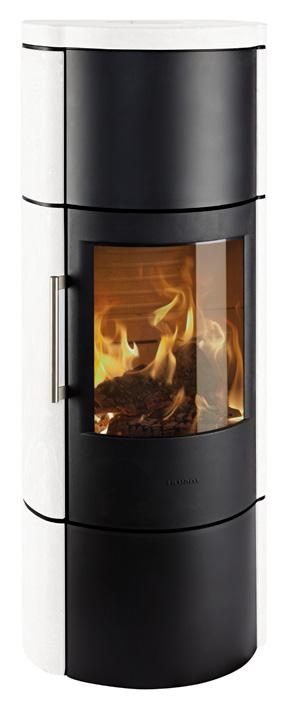

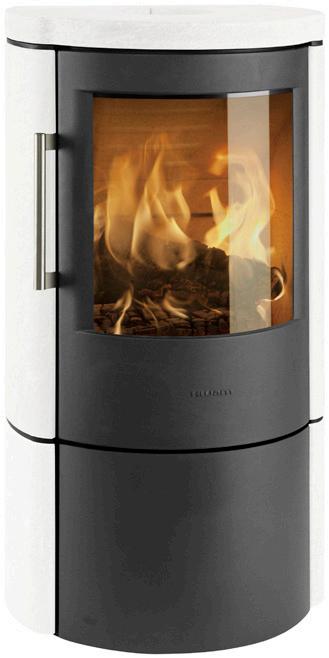

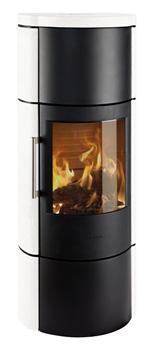

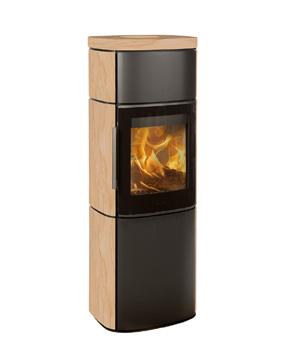

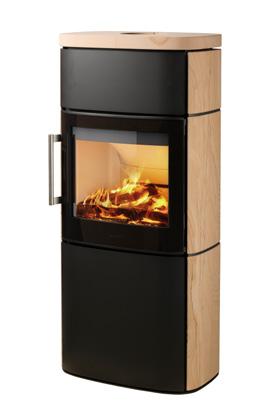

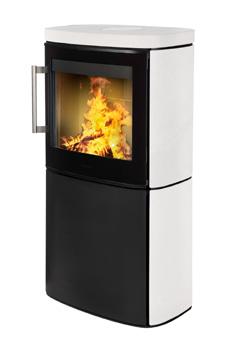

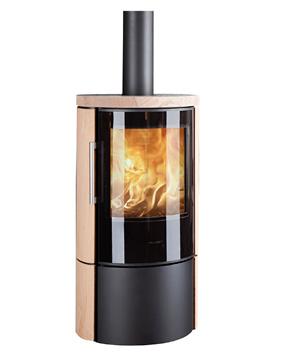

3640c
Moca Cream
H 1148 mm
B 600 mm
D 449 mm

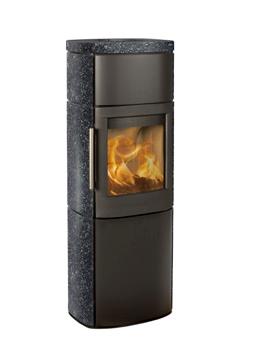

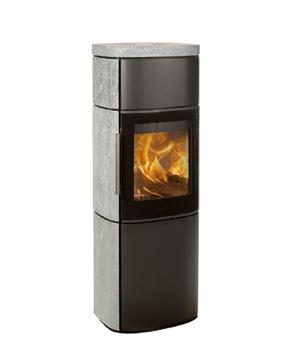

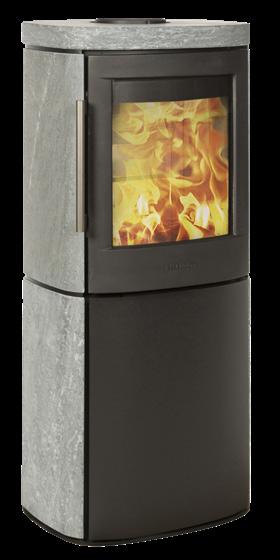

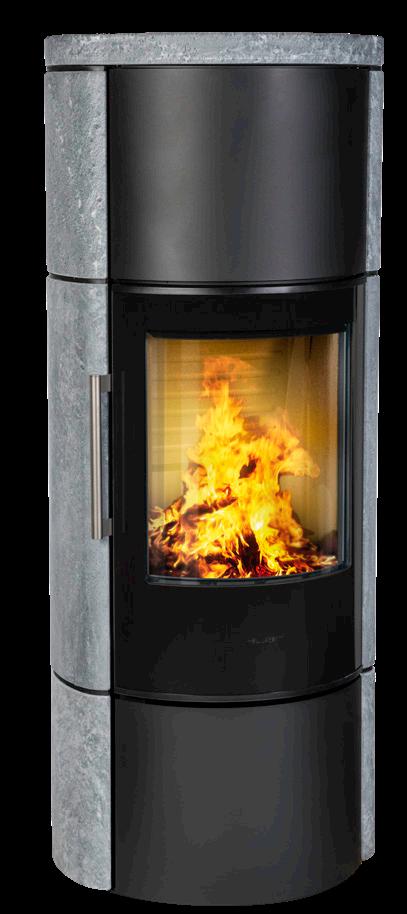

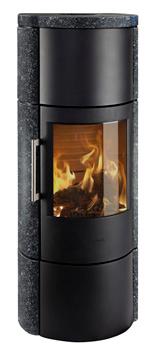

HWAM 3660m
Täljsten
H 1507 mm
B 600 mm
D 449 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
Specifikationer
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3700 top view
Handtag
Standardhandtag
Stylehandtag, rostfritt stål
Stylehandtag, svart

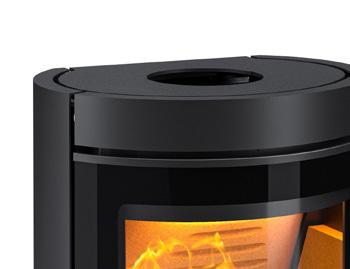

Rökutgång, topp Rökutgång, bak

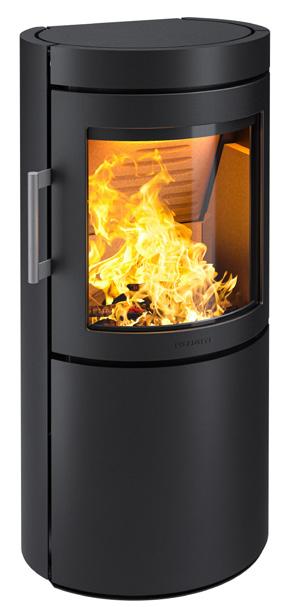

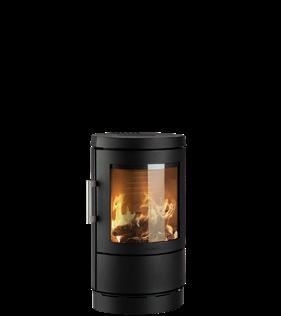

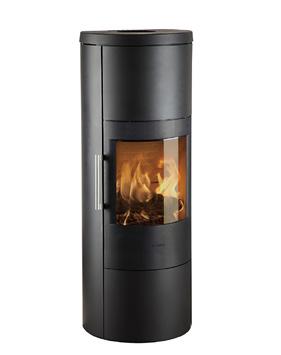

HWAM 3740c
H 1025 mm
B 499 mm
D 375 mm

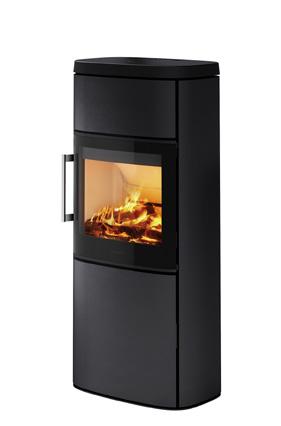

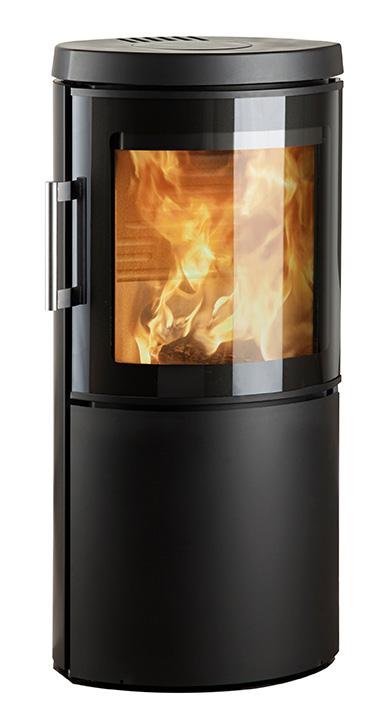

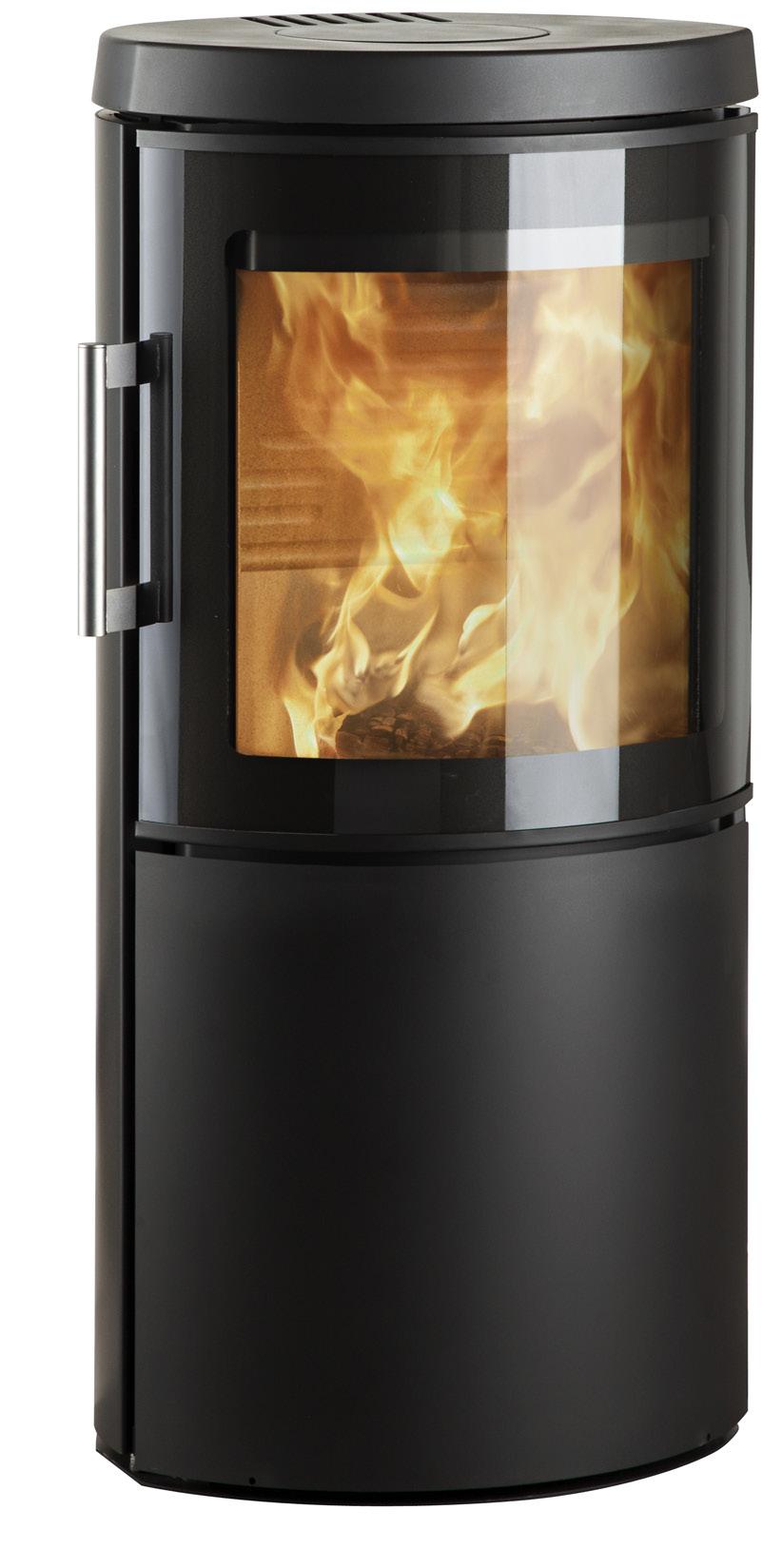

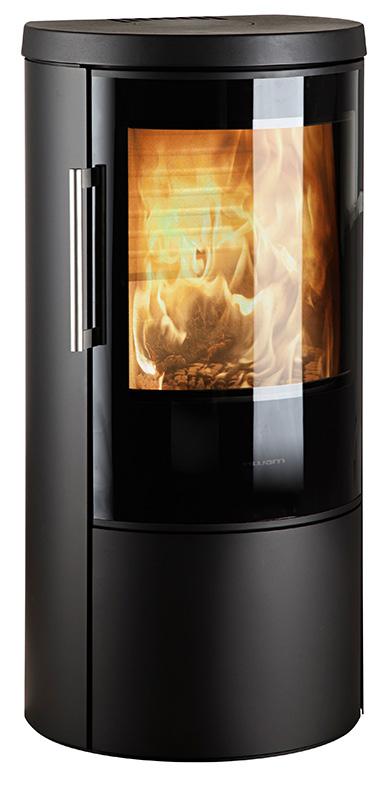

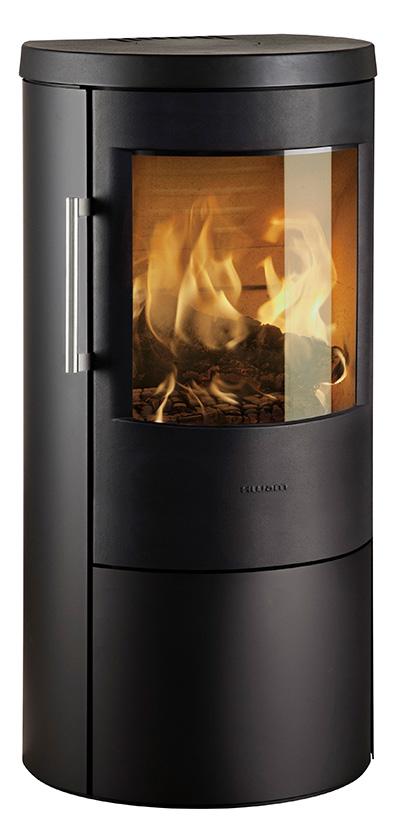

HWAM 3740m
Stylehandtag, rostfritt stål
H 1025 mm
B 499 mm
D 375 mm

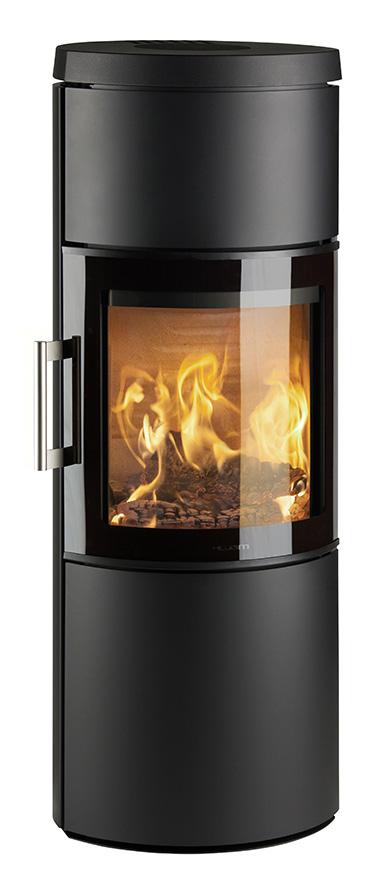

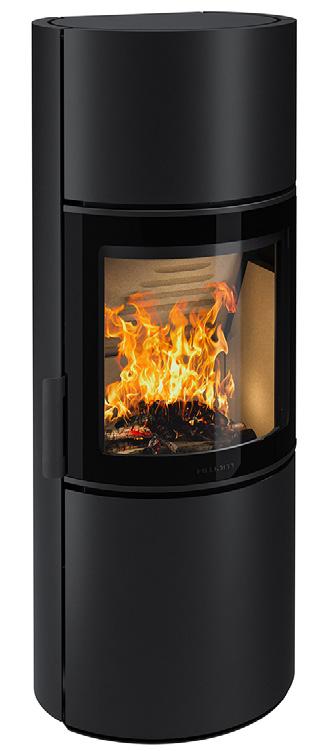

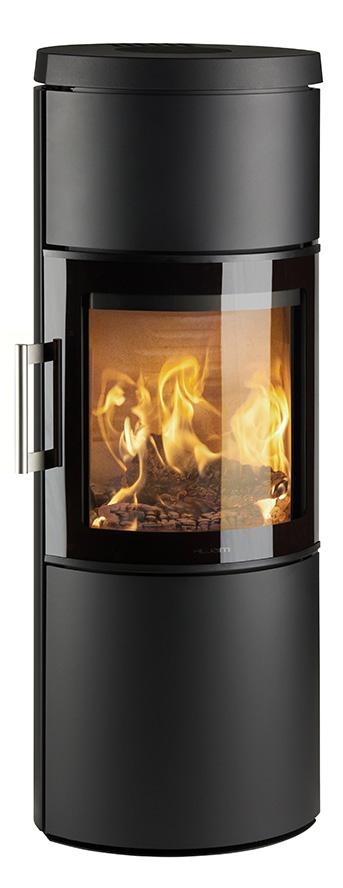

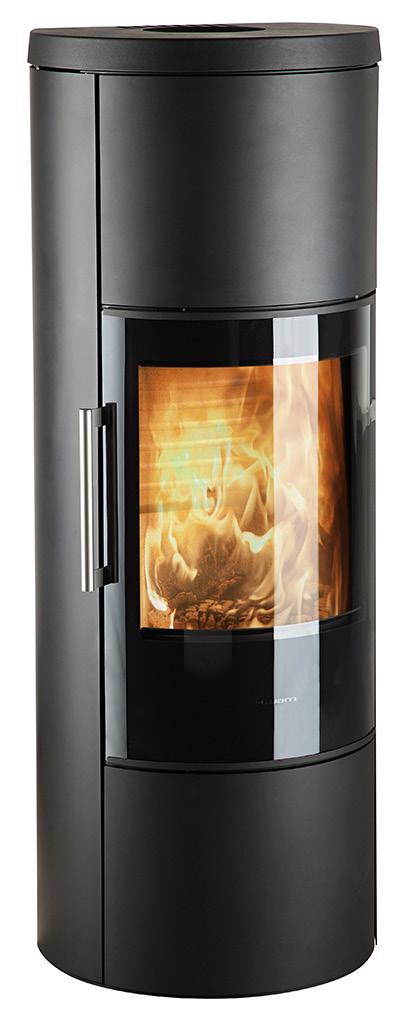

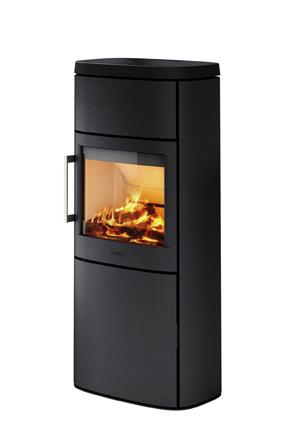

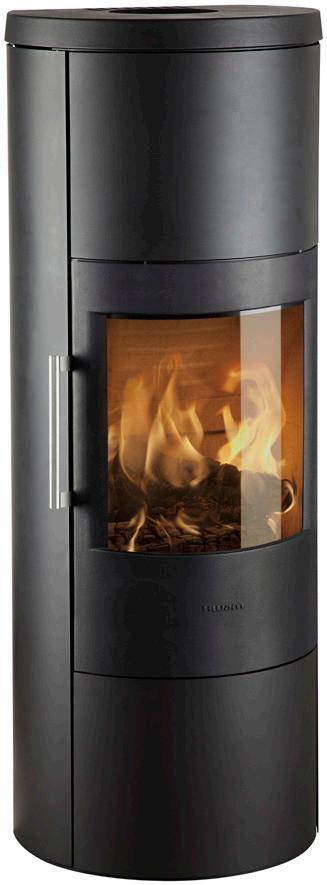

HWAM 3760m
H 1255 mm
B 499 mm
D 375 mm
HWAM 3760m
Stylehandtag, svart
H 1255 mm
B 499 mm
D 375 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™*
Specifikationer
Rökgång
Energieffektivitetsklass * Gäller inte HWAM 4510/4520 på mini sockel eller låg sockel.
Design: Sørig & Jacobsen

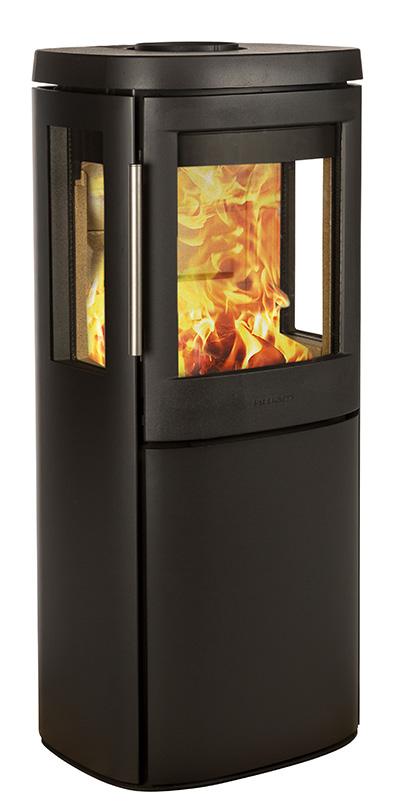

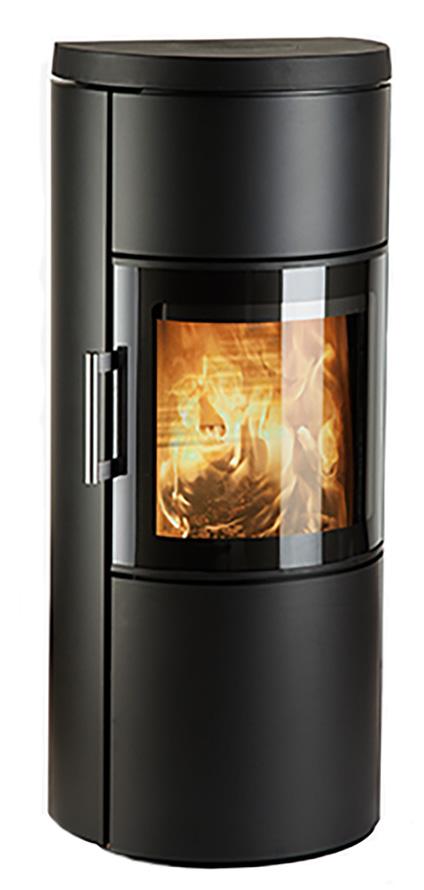

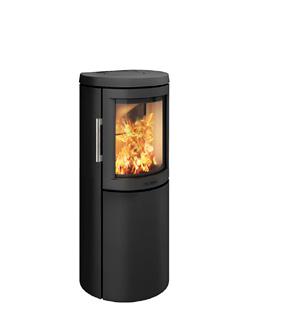

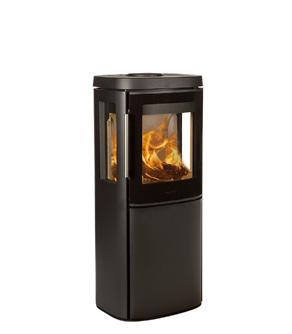

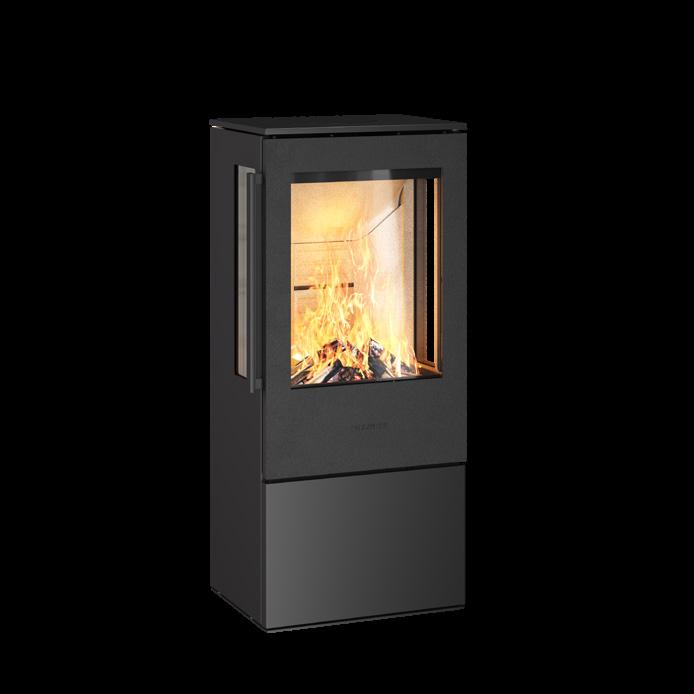

HWAM 4530m
sidoglas
H 1143 mm
B 503 mm
D 407 mm
HWAM 4500 top view Naturstensbeklädnader

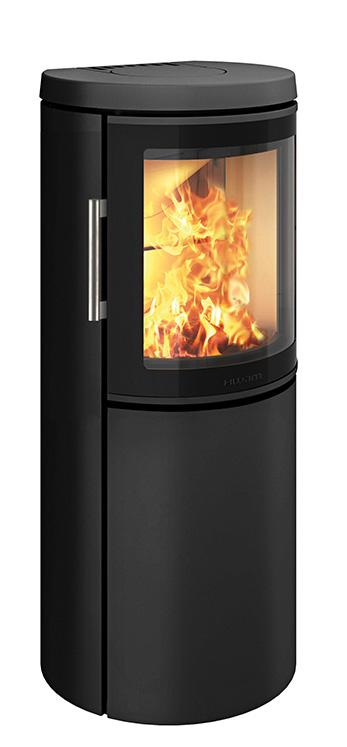

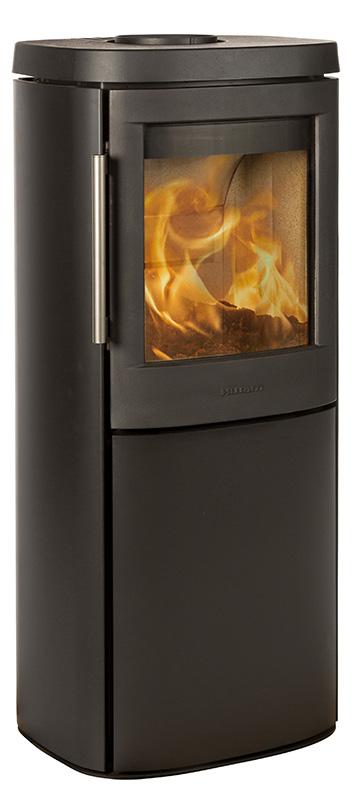

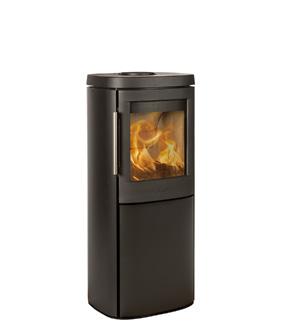

HWAM 4540c
H 1143 mm
B 503 mm
D 407 mm

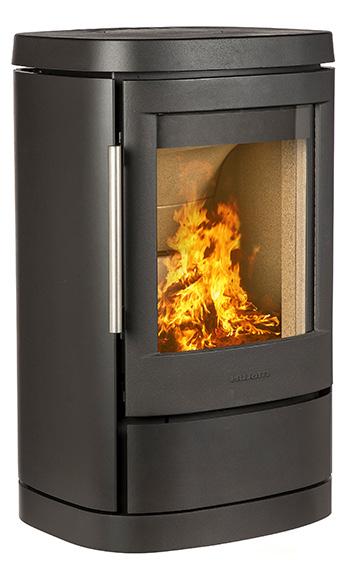

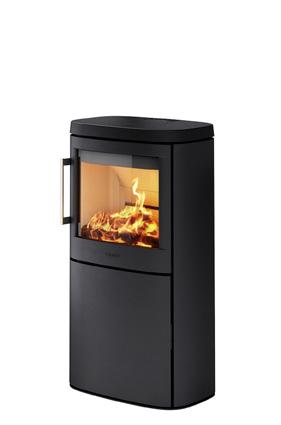

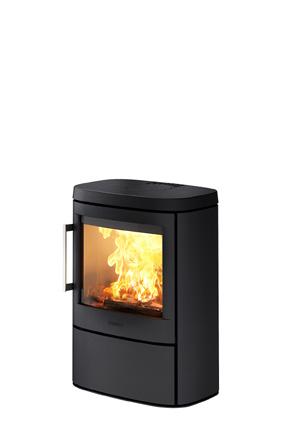

HWAM 4520c
H 755 mm
B 503 mm
D 407 mm

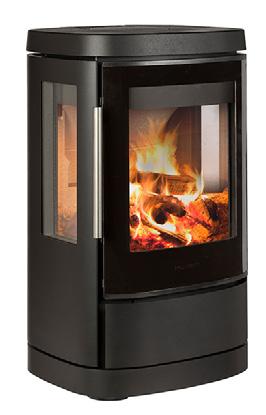

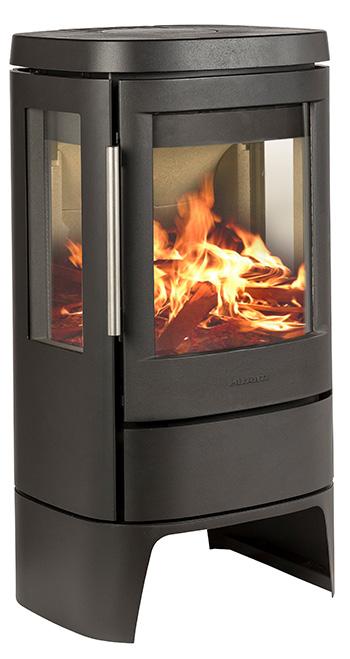

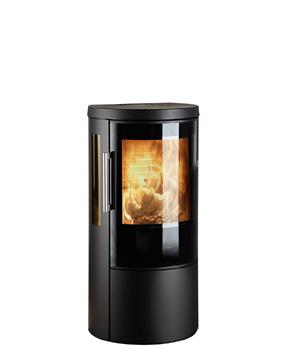

HWAM 4510c
sidoglas & mini sockel
H 810 mm
B 503 mm
D 407 mm

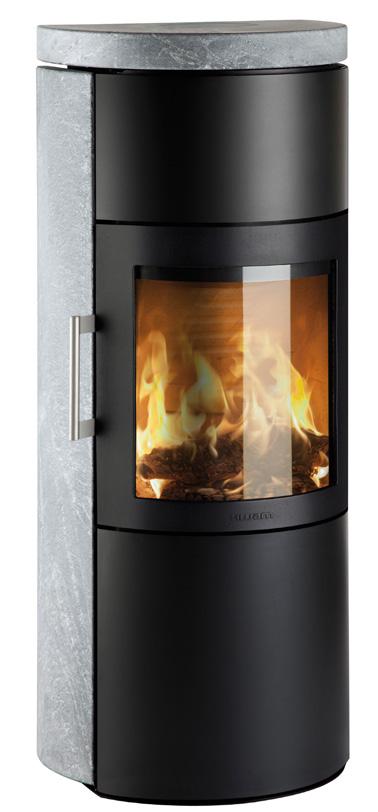

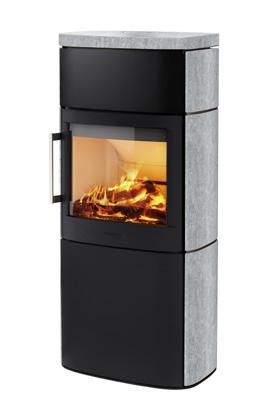

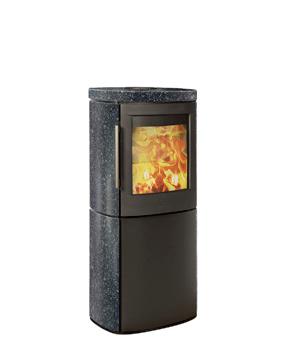

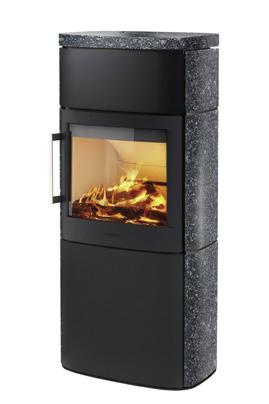

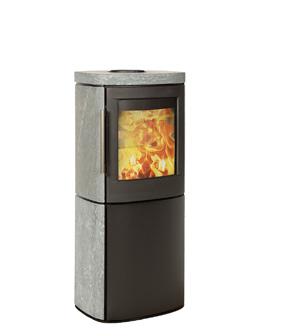

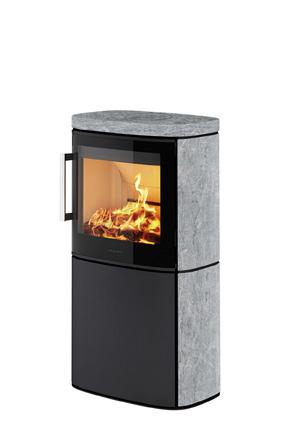

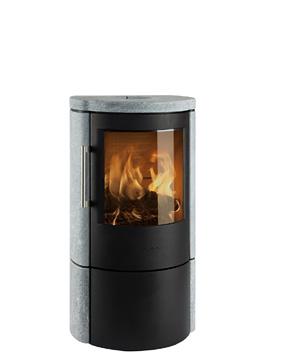

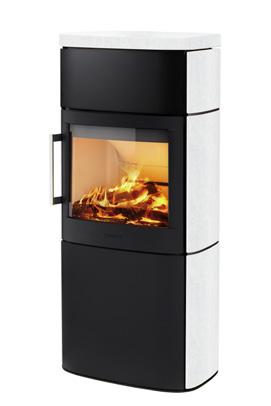

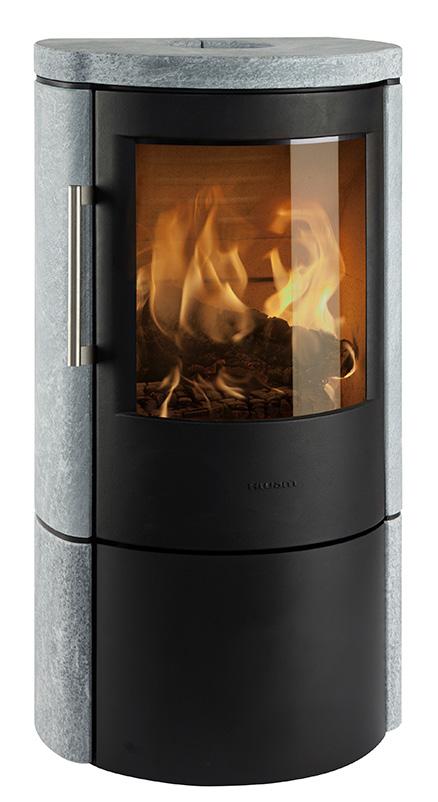

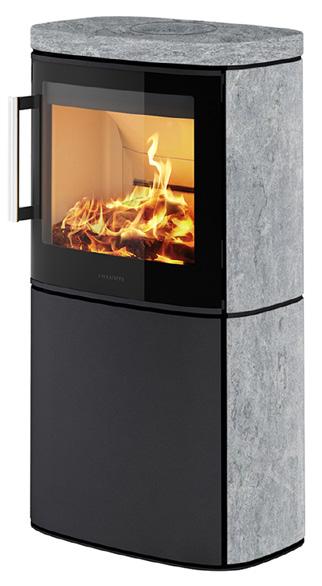

HWAM 4540c
Täljsten
H 1143 mm
B 504 mm
D 410 mm

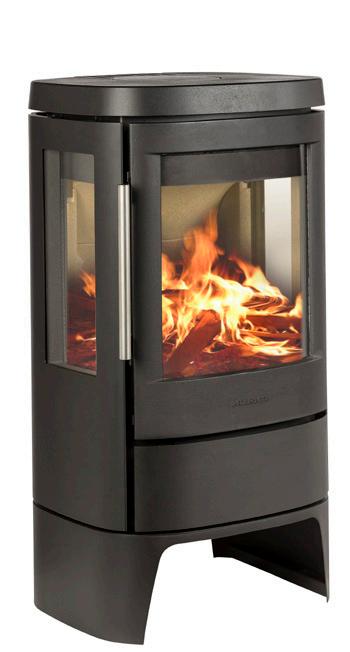

HWAM 4510c
sidoglas & låg sockel
H 930 mm
B 503 mm
D 407 mm

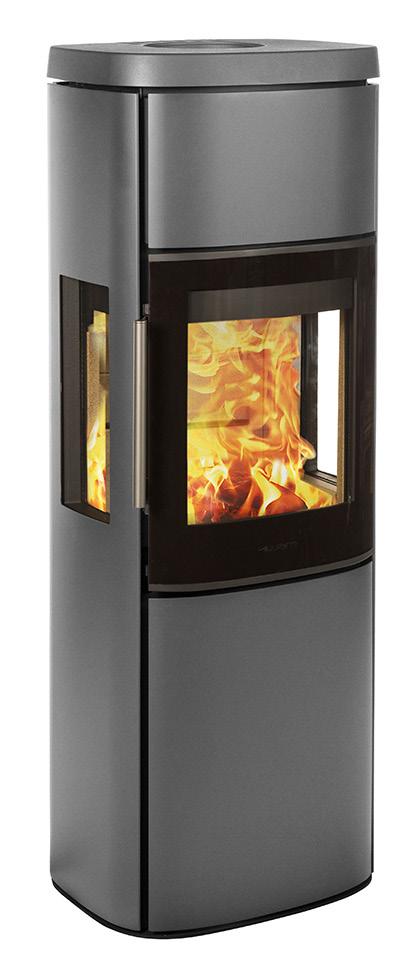

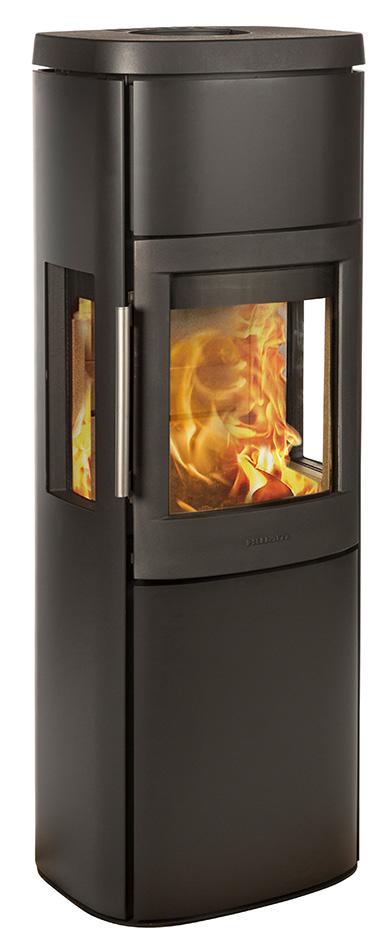

HWAM 4550m sidoglas, grå
H 1388 mm
B 503 mm
D 407 mm
HWAM 4520m
hög sockel
H 1040 mm
B 503 mm
D 407 mm

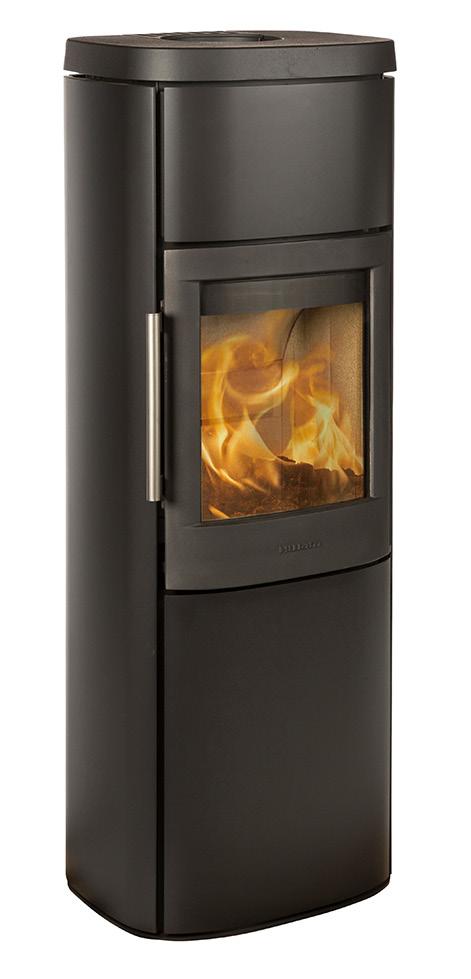

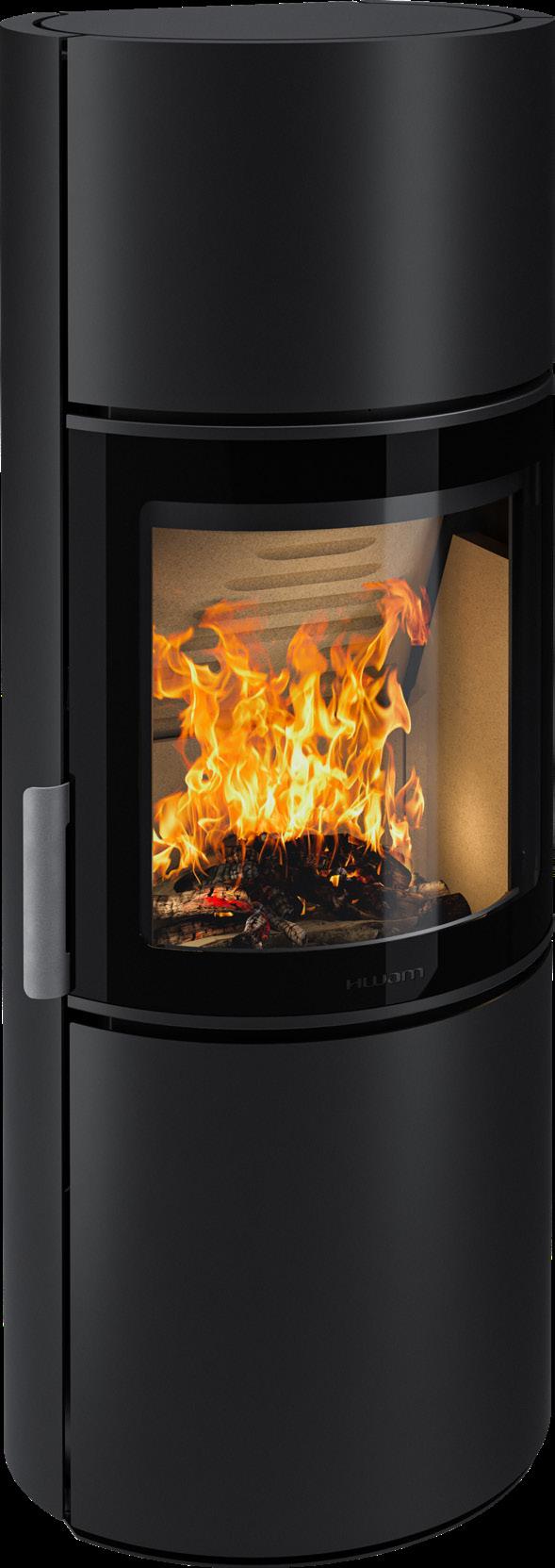

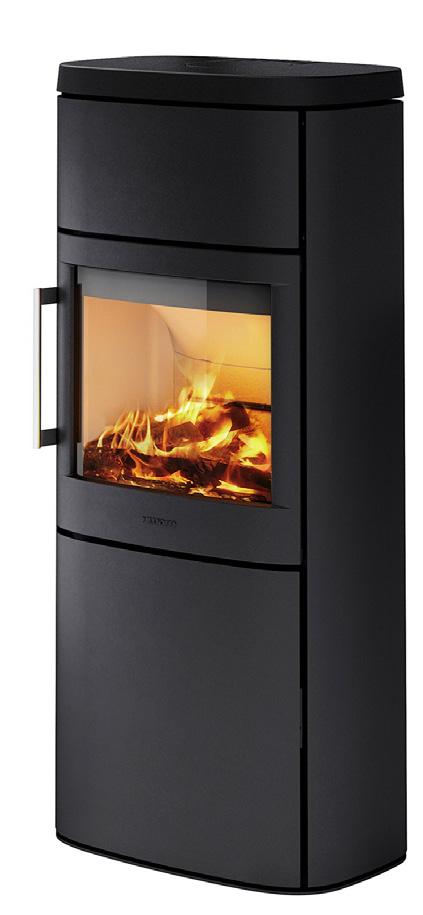

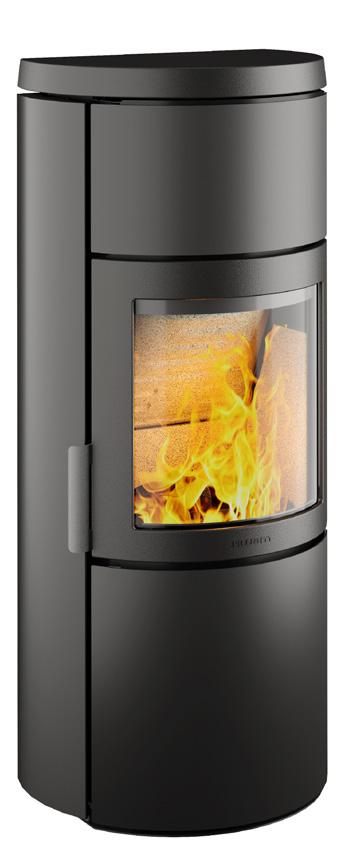

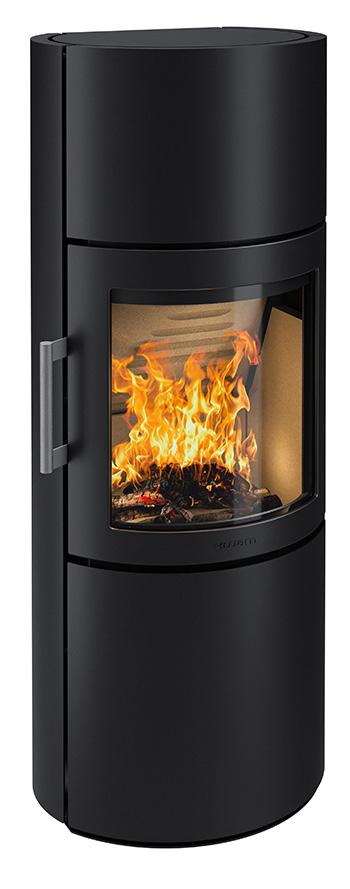

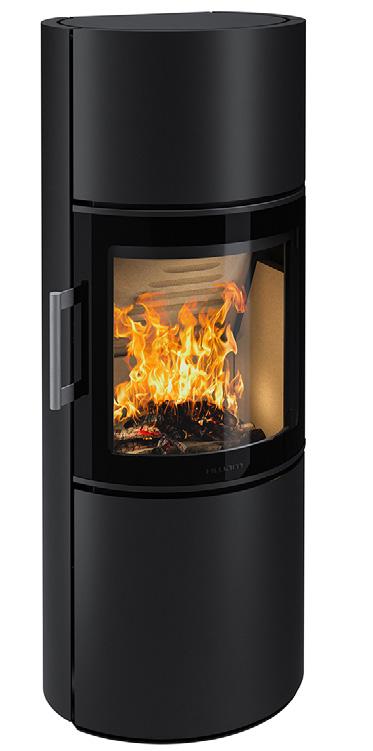

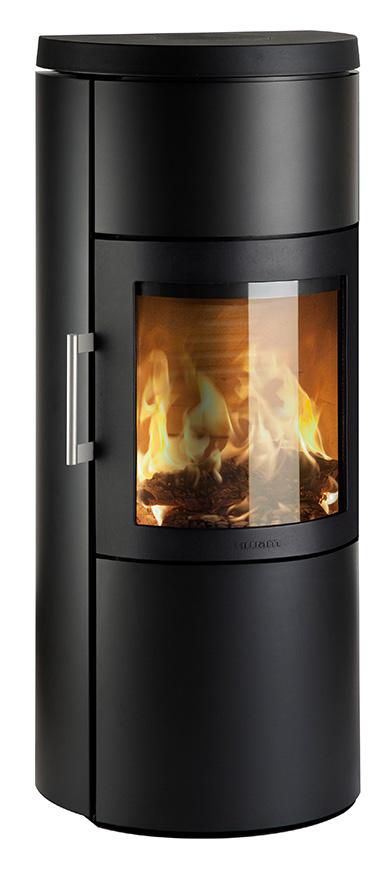

HWAM 4560c
H 1388 mm
B 503 mm
D 407 mm

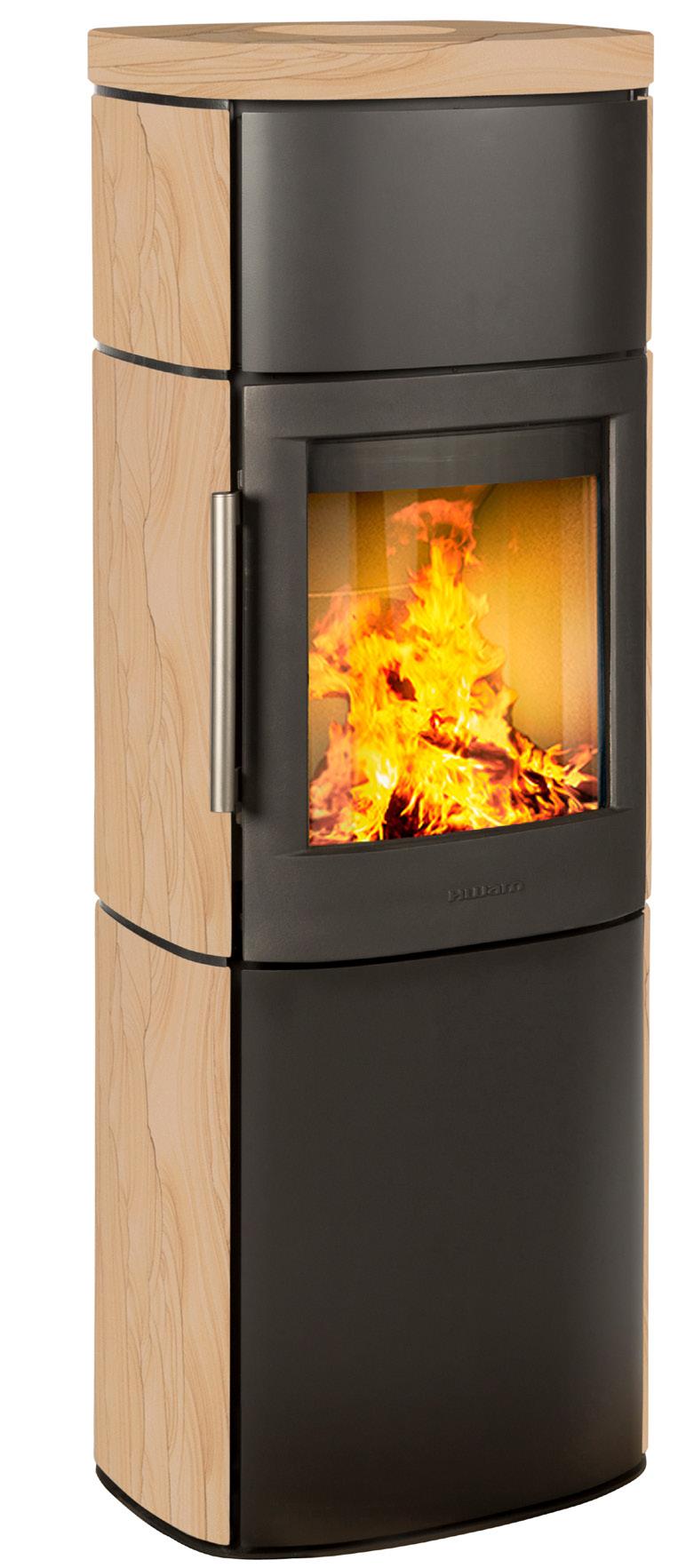

HWAM 4560m Tobacco
H 1388 mm
B 504mm
D 410 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™*
Specifikationer
Brännkammarens
Energieffektivitetsklass

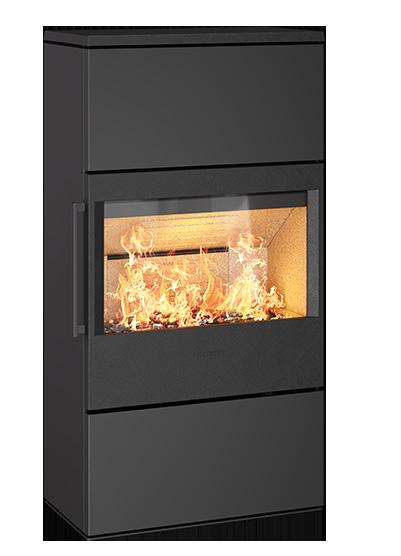

För mer information om HWAM 4600-Serien, se sidan 70
Design: Sørig & Jacobsen

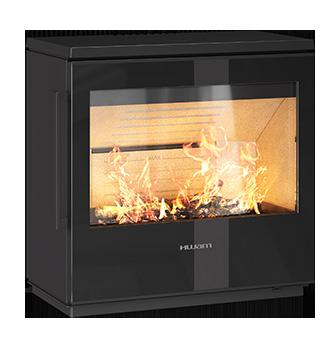

HWAM 4600 top view
H 848 mm
B 633 mm D 409 mm
1143 mm
633 mm

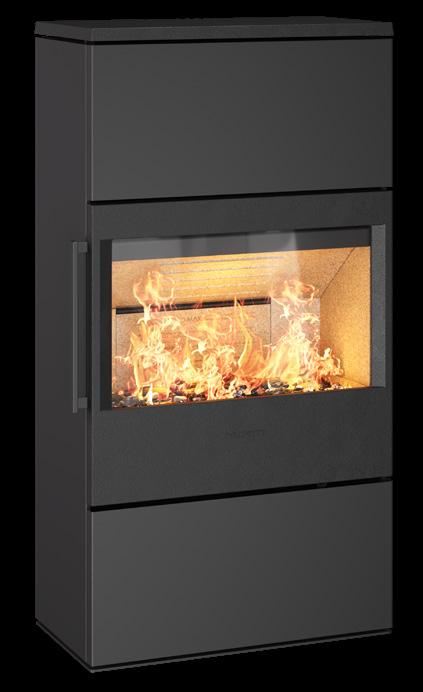

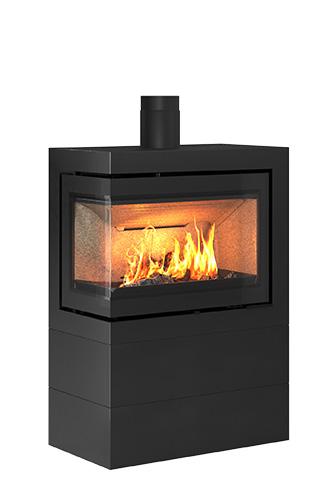

4640m
1143 mm
635 mm
410 mm HWAM 4640m
633 mm
409 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Nominel effekt 4,4 kW
Virkningsgrad 75%
Røgafgang Ø125 / Ø150 mm
Brændkammerbredde 352 mm
Energieffektivitetsklasse
För mer information om HWAM 5200-Serien, se sidan 72
Design: Sørig & Jacobsen
HWAM 5200 top view
Handtag
Standardhandtag, svart
Standardhandtag, rostfritt stål
Standardhandtag, grå

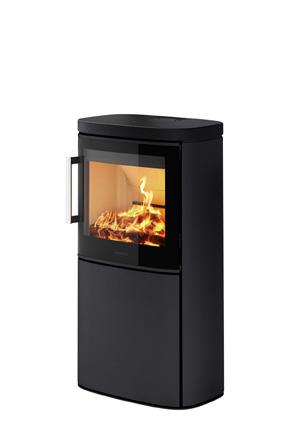

HWAM 5230m
sidoglas
H 1016 mm
B 452 mm
D 345 mm
HWAM 5230c
sidoglas
H 1016 mm
B 452 mm
D 345 mm

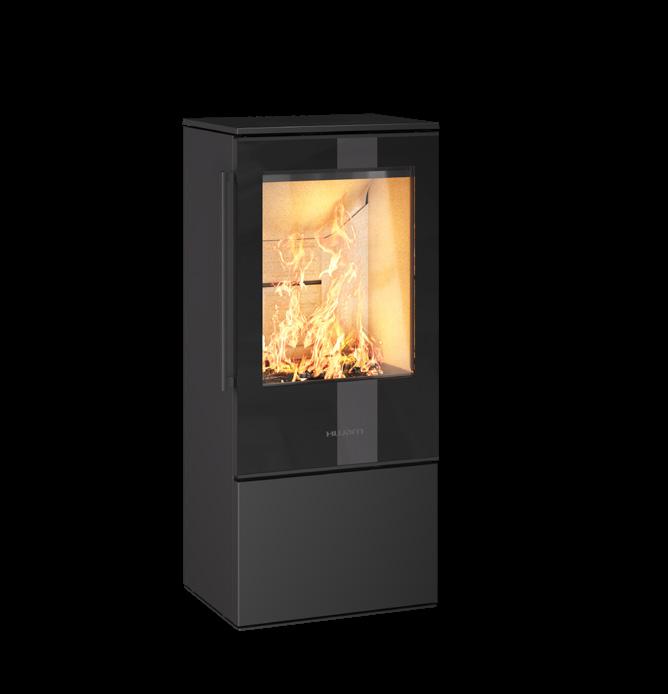

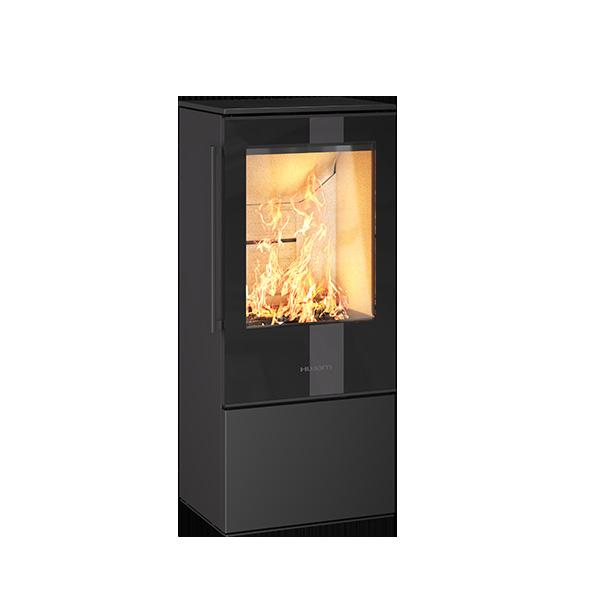

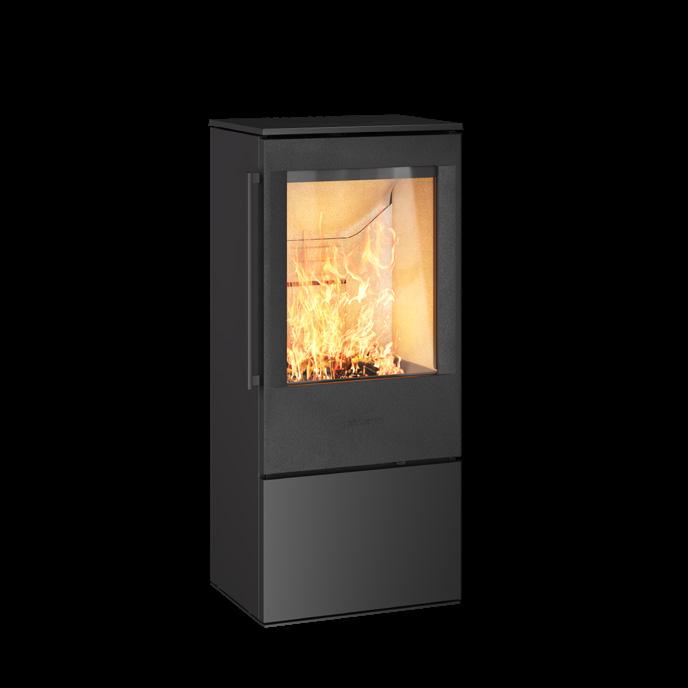

HWAM 5240m
H 1016 mm
B 452 mm
D 345 mm

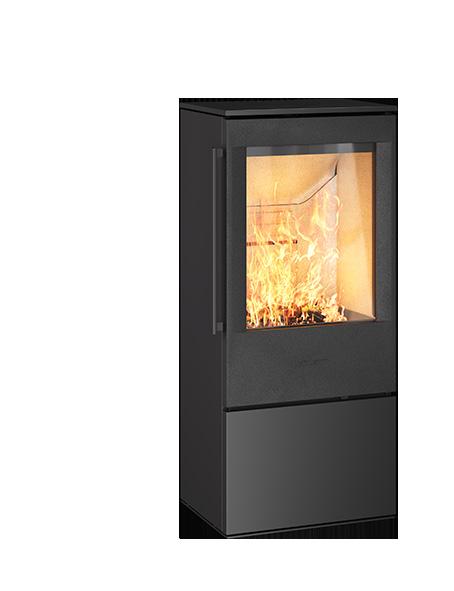

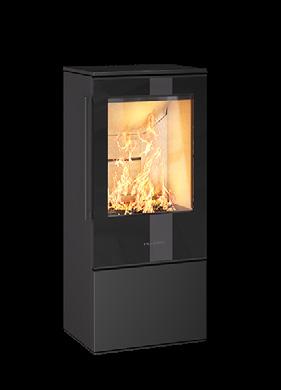

5240c H 1016 mm B 452 mm D 345 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard. Tillval av HWAM® SmartControl™ *
Specifikationer
Rökgång
Brännkammarens
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 5400 top view
Handtag
Standardhandtag, svart
Standardhandtak, rostfritt stål
Standardhandtak, grå

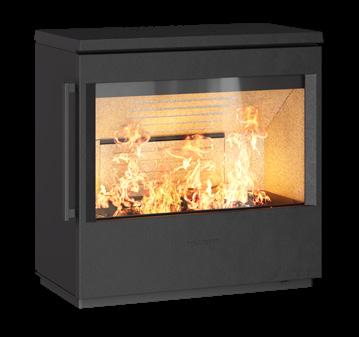

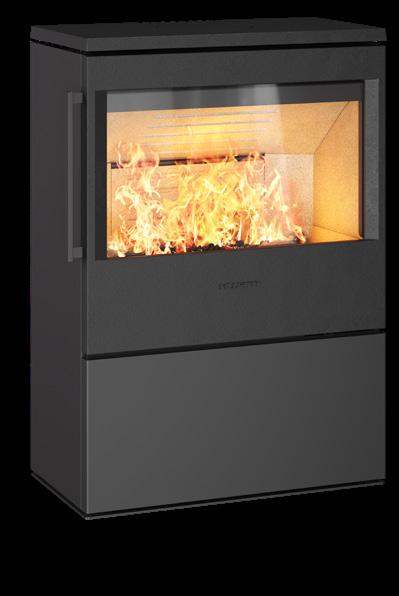

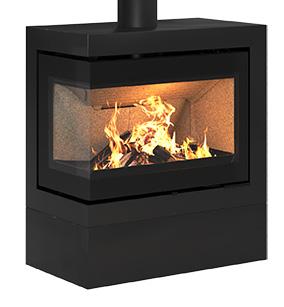

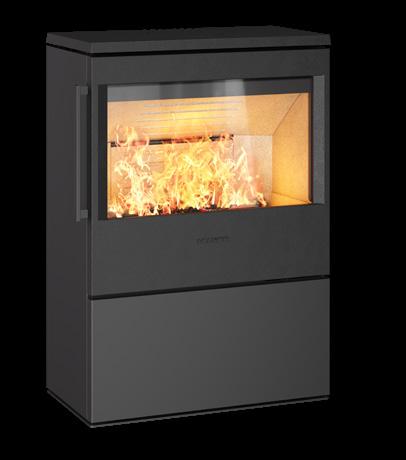

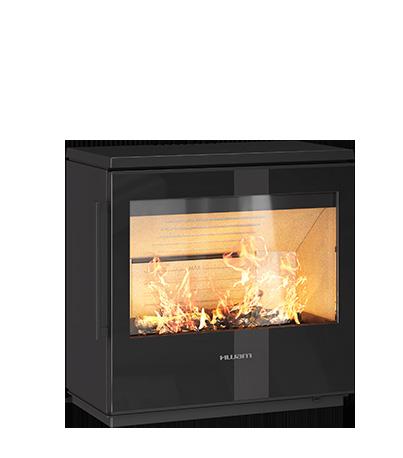

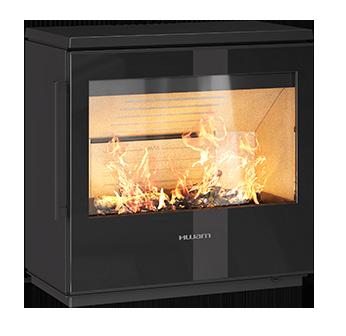

HWAM 5420m
sockel
H 638 mm
B 638 mm
D 346 mm

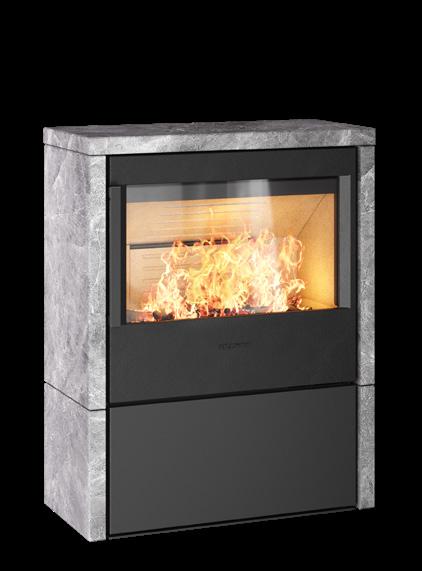

Täljsten H 929 mm
HWAM 5460c H 1214 mm B 638 mm
346 mm H 914 mm B 638 mm
346 mm
Naturstensbeklädnader
B 738 mm D 347 mm

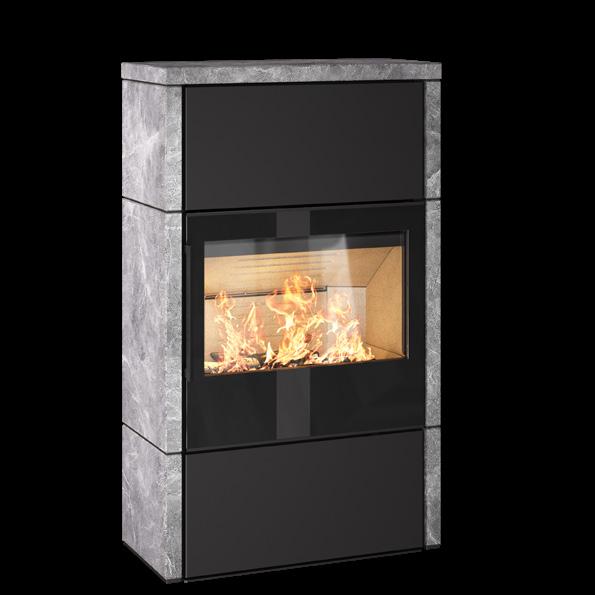

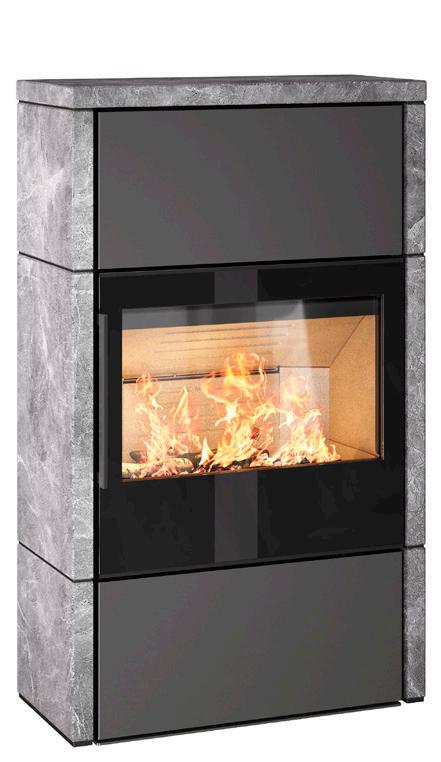

HWAM 5460m
Täljsten , grå
H 1214 mm
B 738 mm D 347 mm

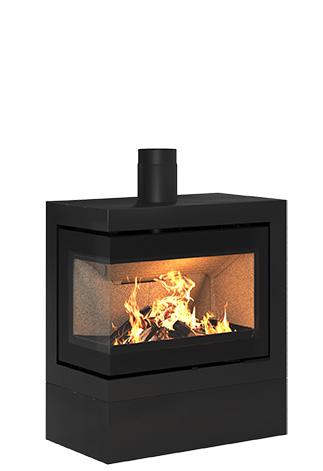

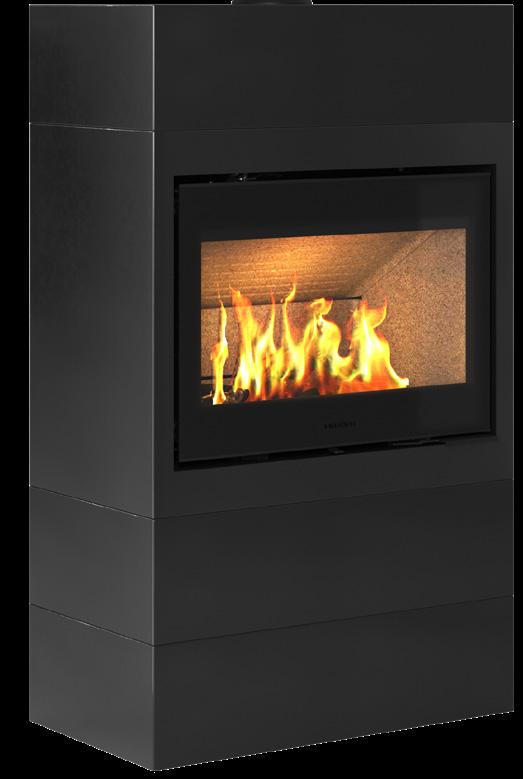

HWAM 5580c - högerhängd lucka, diskret handtag
Specifikationer
Nominell effekt 6,4 kW 6,0 kW
Verkningsgrad 80% 83%
Rökgång Ø150 mm Ø150 mm
Brännkammarens bredd 627-443 mm 627-443 mm
Energieffektivitetsklass
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
För mer information om HWAM 5500-Serien, se sidan 76
Design: Sørig & Jacobsen
HWAM 5500 top view
Handtag

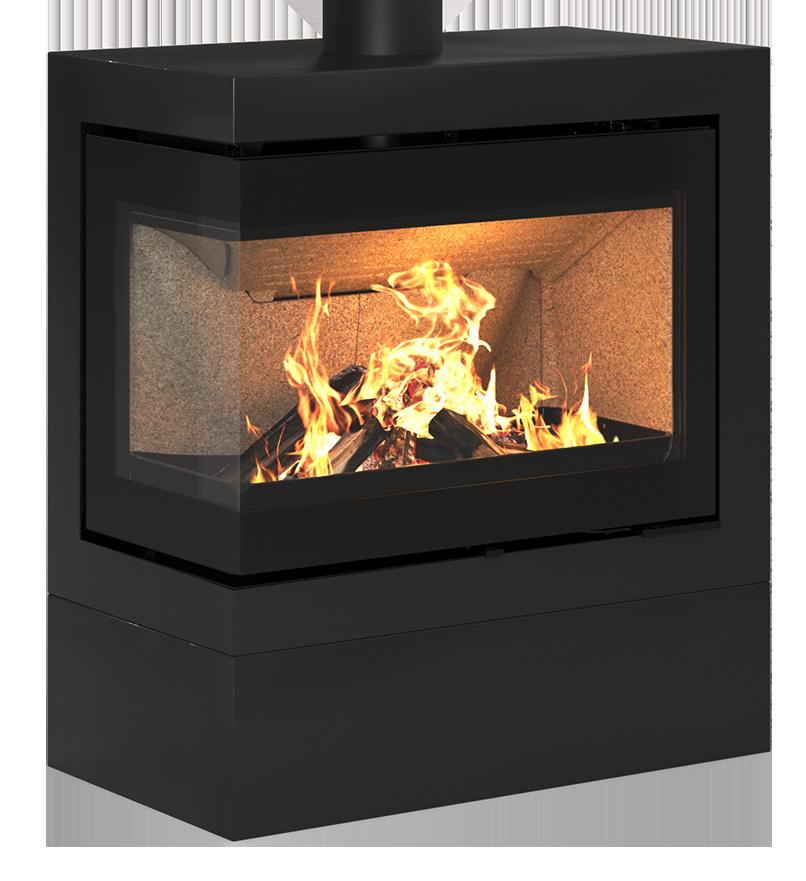

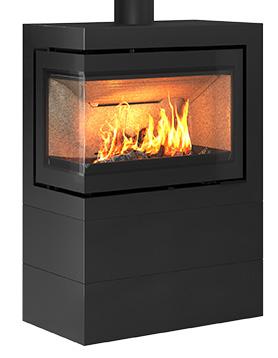

HWAM 5560m
vänsterhängd lucka & diskret handtag
H 1400 mm
B 815 mm
D 452 mm

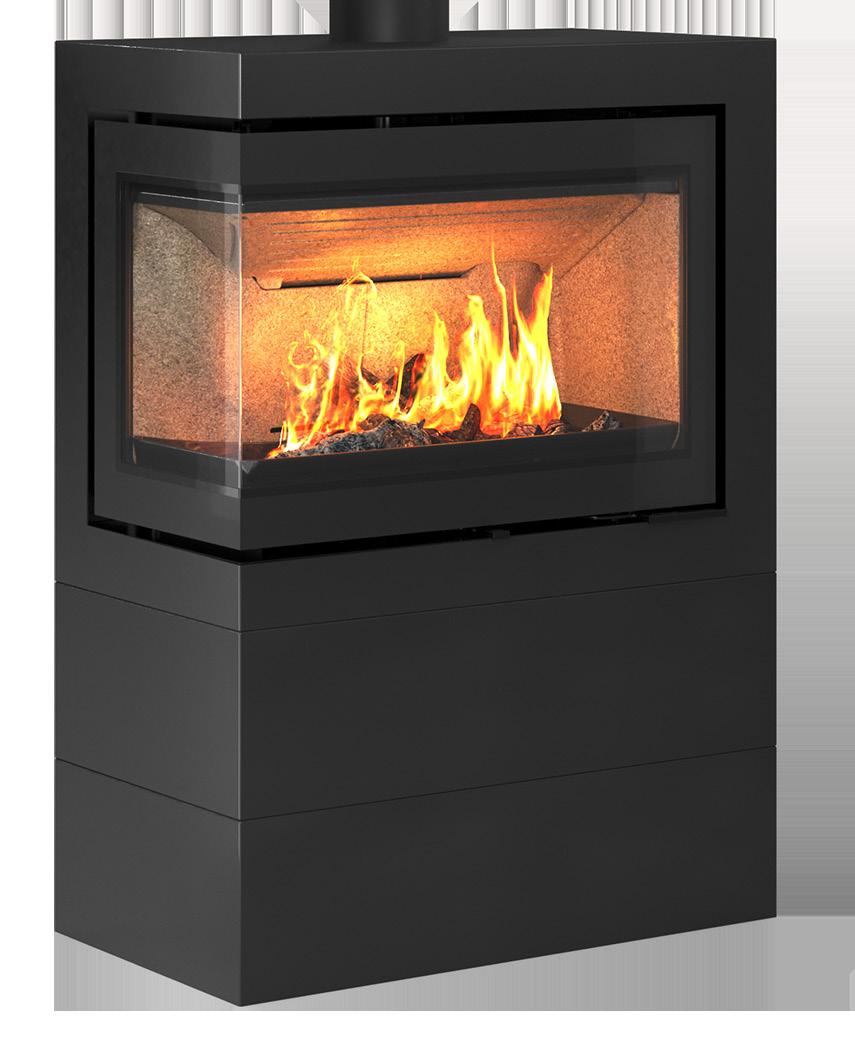

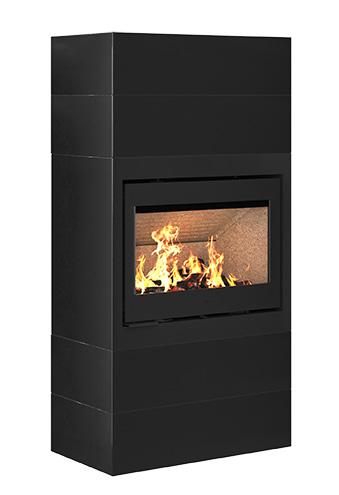

HWAM 5580c
högerhängd lucka & standardhandtag
H 1625 mm
B 815 mm
D 452 mm
Standardhandtag Diskret handtag Smal modul
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Rökgång Ø150 mm
Brännkammarens bredd 663 mm
Energieffektivitetsklass
För mer information om HWAM 5600-Serien, se sidan 78
Design: Sørig & Jacobsen

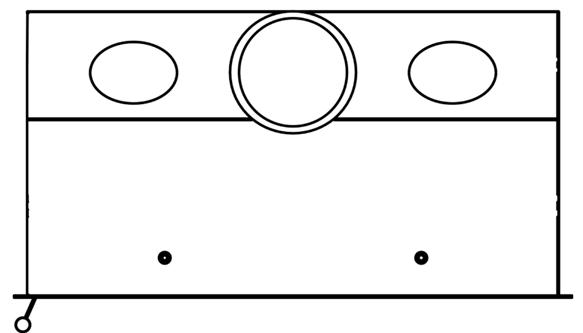

HWAM 5600 top view

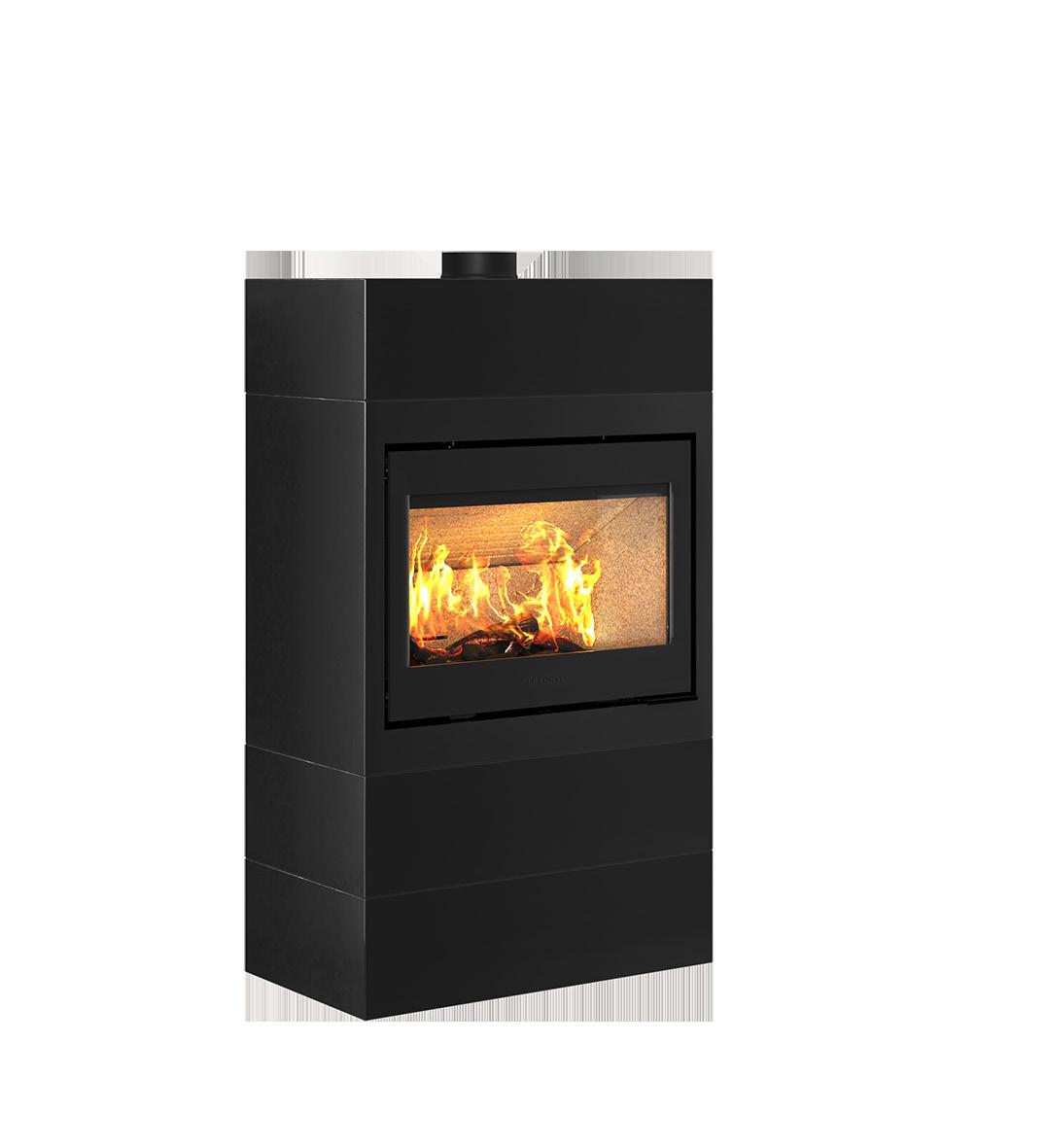

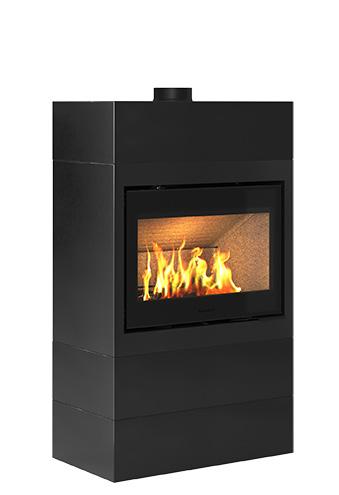

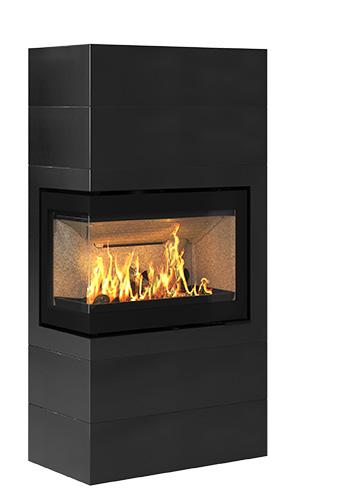

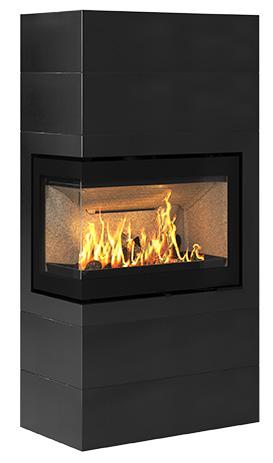

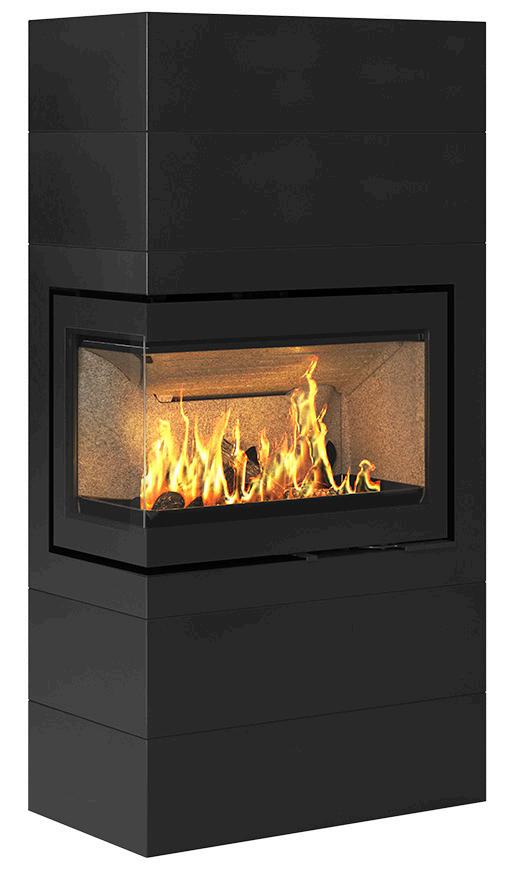

HWAM 5610c
vänsterhängd lucka
H 950 mm
B 815 mm
D 452 mm

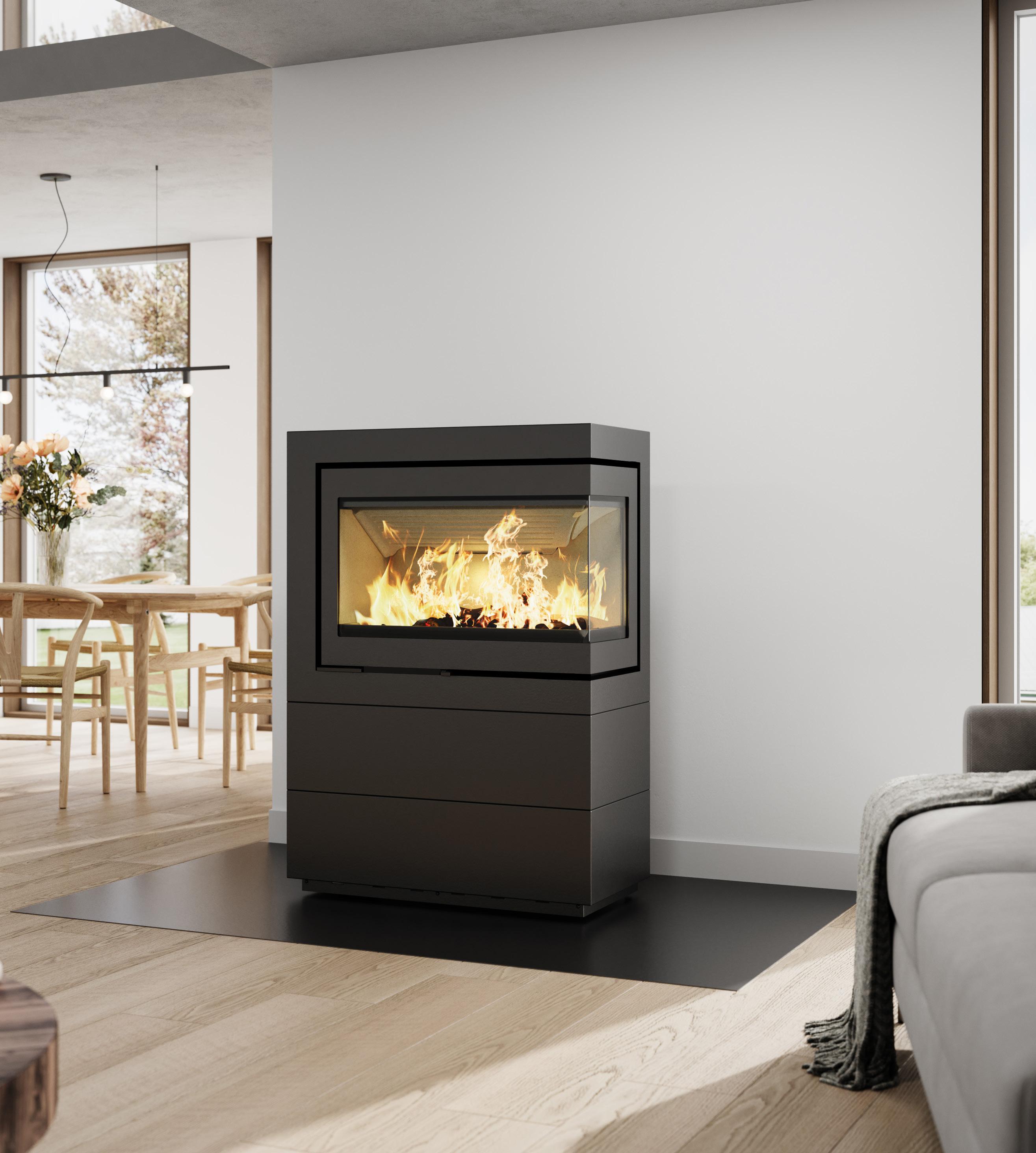

HWAM 5630c
vänsterhängd lucka
H 1175 mm
B 815 mm
D 452 mm

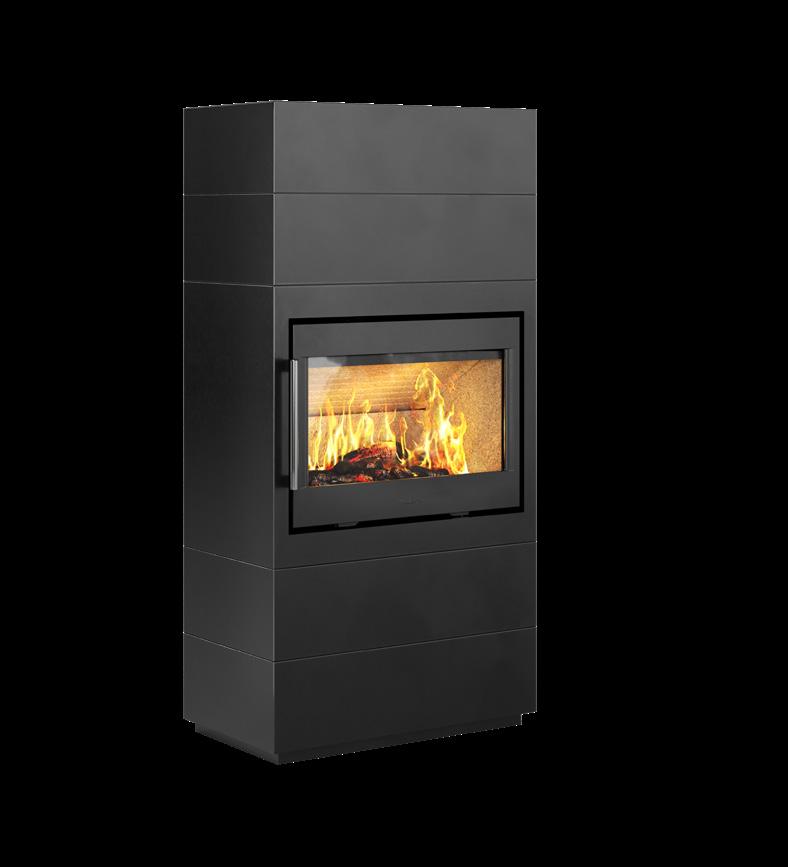

HWAM 5650m
högerhängd lucka
H 1400 mm
B 815 mm
D 452 mm

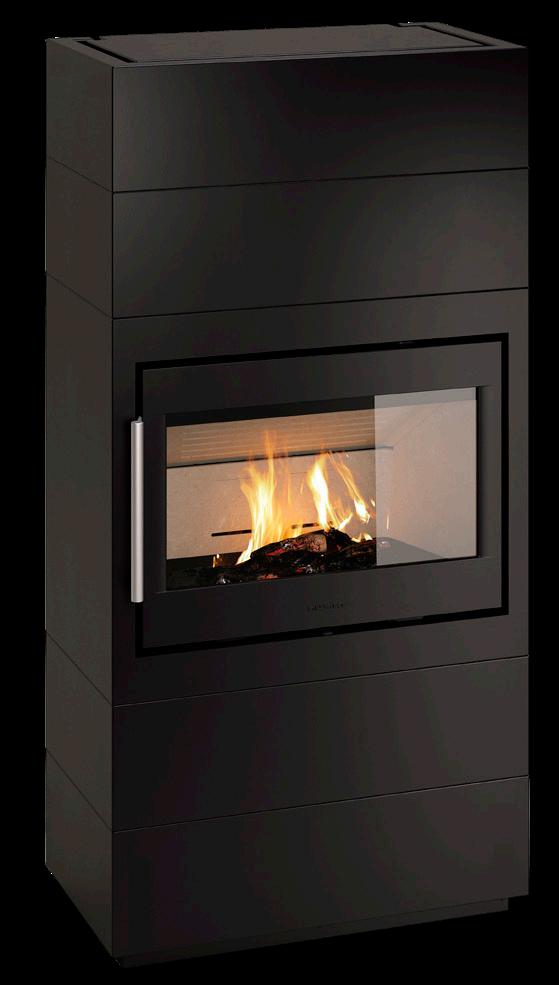

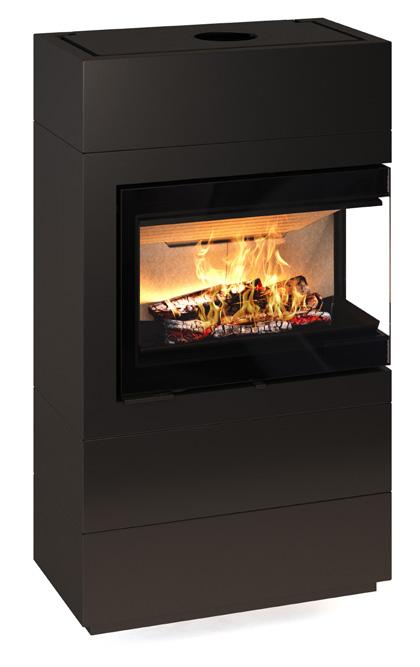

HWAM 5670c
vänsterhängd lucka
H 1625 mm
B 815 mm
D 452 mm
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™

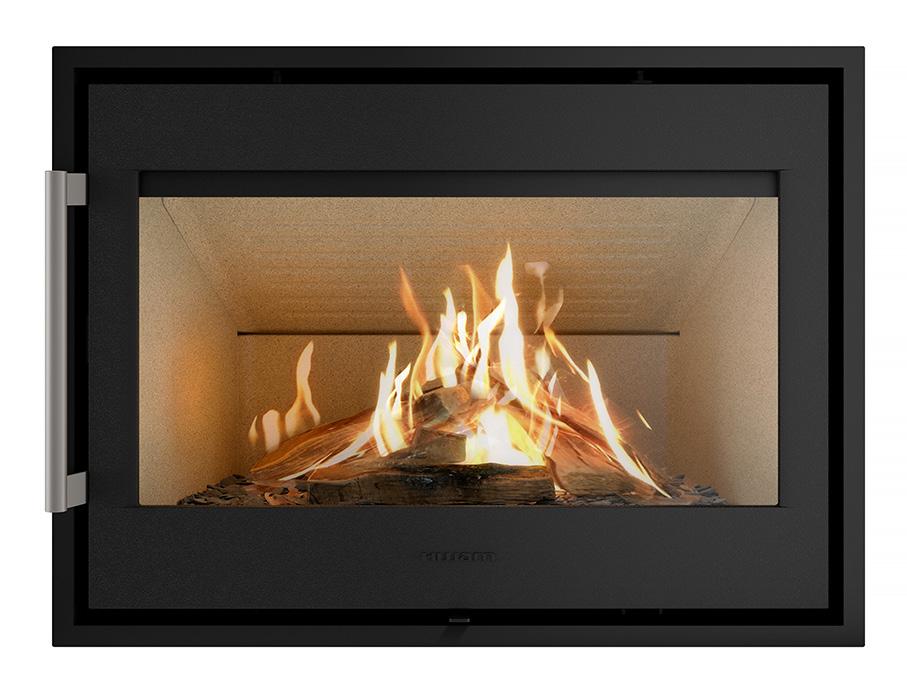

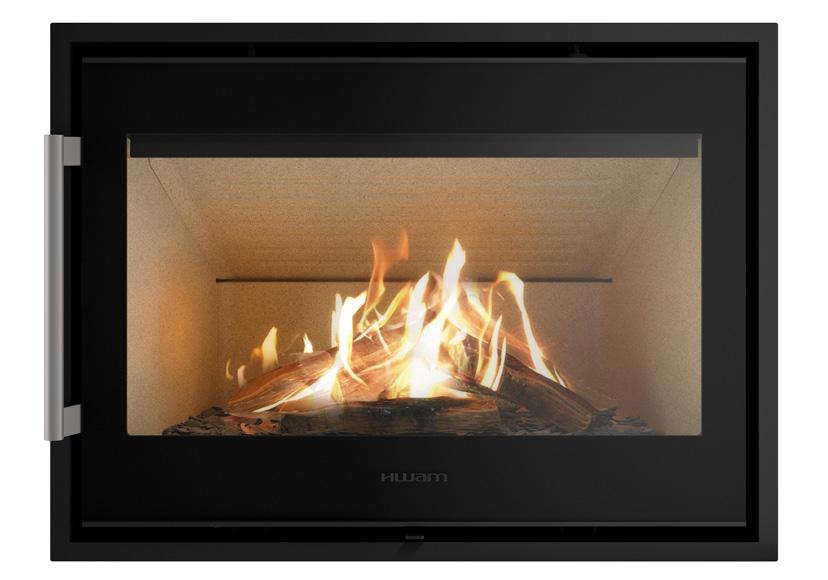

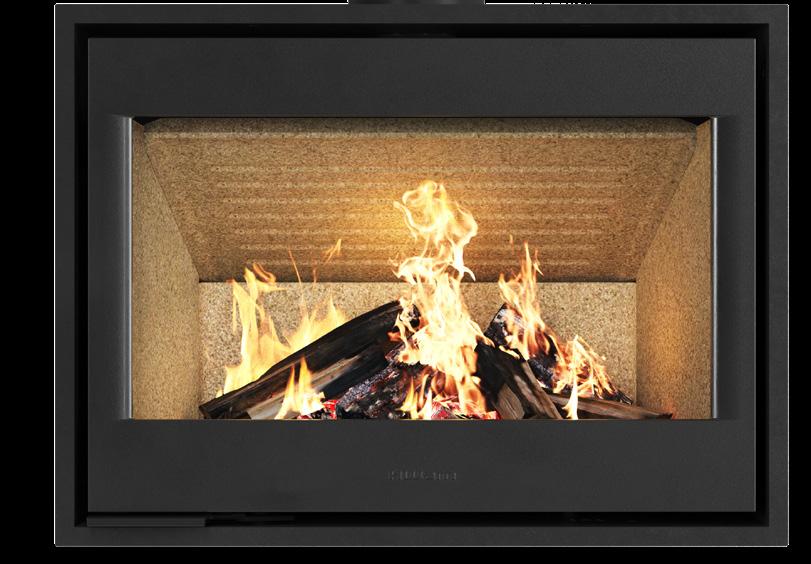

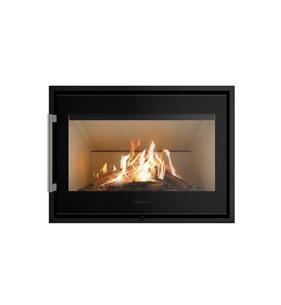

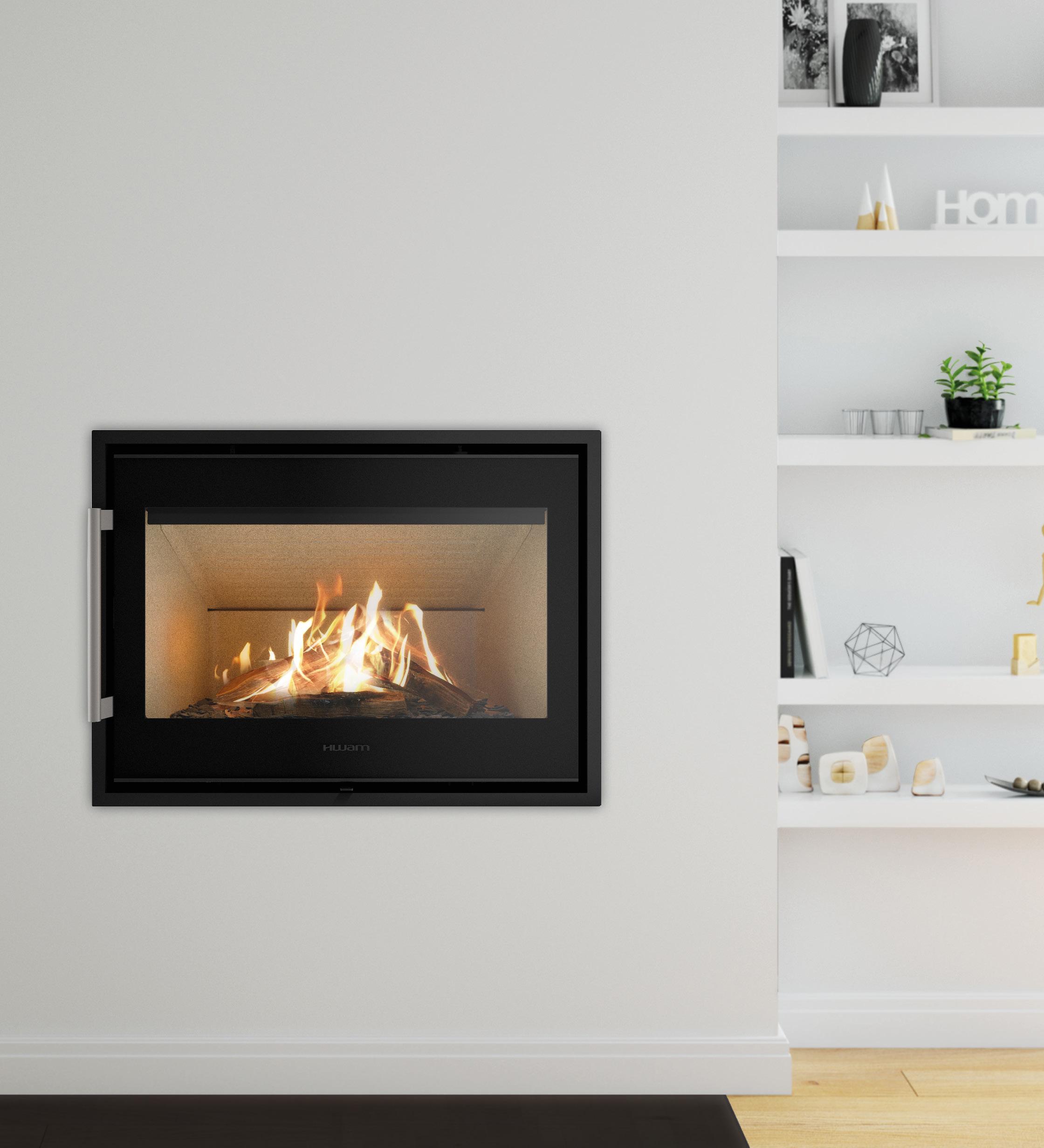

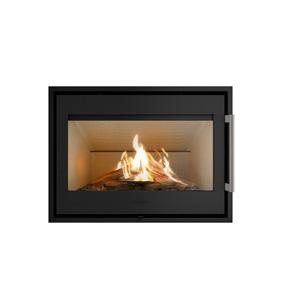

HWAM I 40/55m – Högerhängd lucka, standardhandtag
Specifikationer
Nominell
Rökgång Ø150 mm Ø150 mm
Brännkammarens bredd 627-443 mm 627-443 mm
Energieffektivitetsklass
För mer information om HWAM I 40/55-Serien, se sidan 80
Design: Sørig & Jacobsen

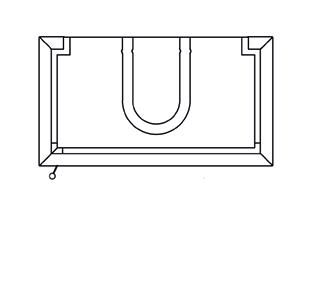

HWAM I 40/55 top view

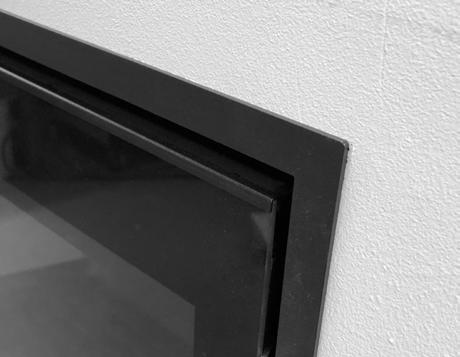

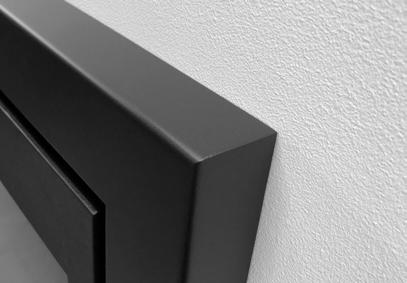

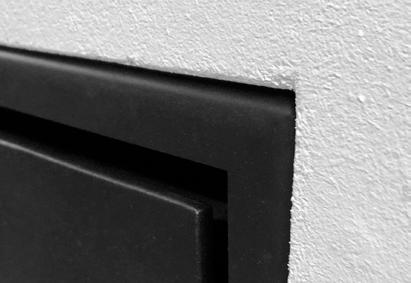

Standardram 20 mm
HWAM I 40/55c
högerhängd lucka, diskret handtag, standardram
H 569 mm
B 770 mm
D 391 mm
Handtag
Standardhandtag Diskret handtag
HWAM I 40/55m
högerhängd lucka, standardhandtag, standardram
H 569 mm
B 770 mm
D 391 mm
Till inbyggnadsdjup 350 mm
Standardmått. Den här ramen är standard om man inte väljer en ram med specialmått.
Standardmått. Med den här ramen får man ett inbyggnadsdjup på 350 mm. Ram
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard

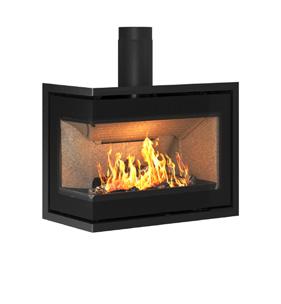

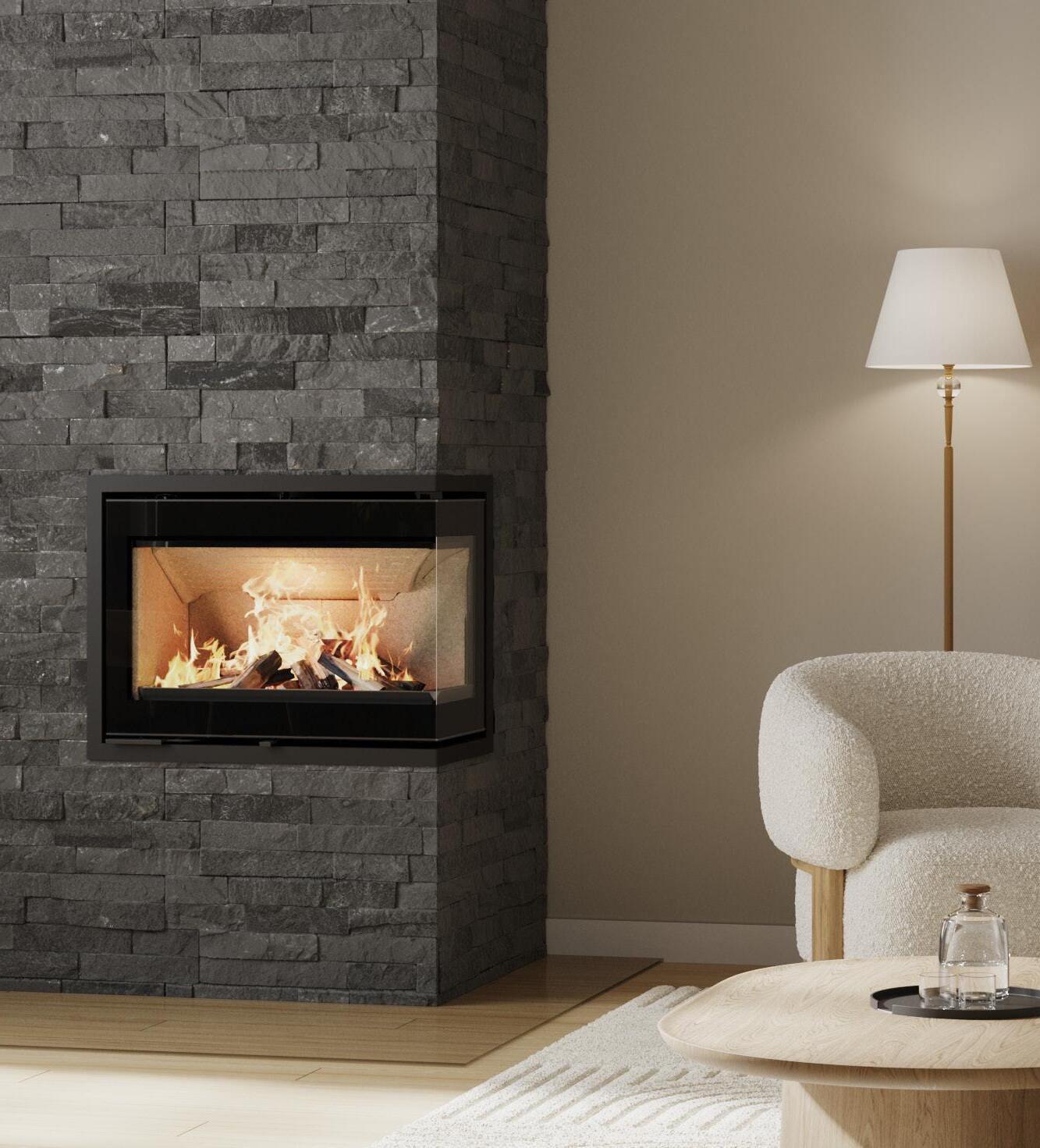

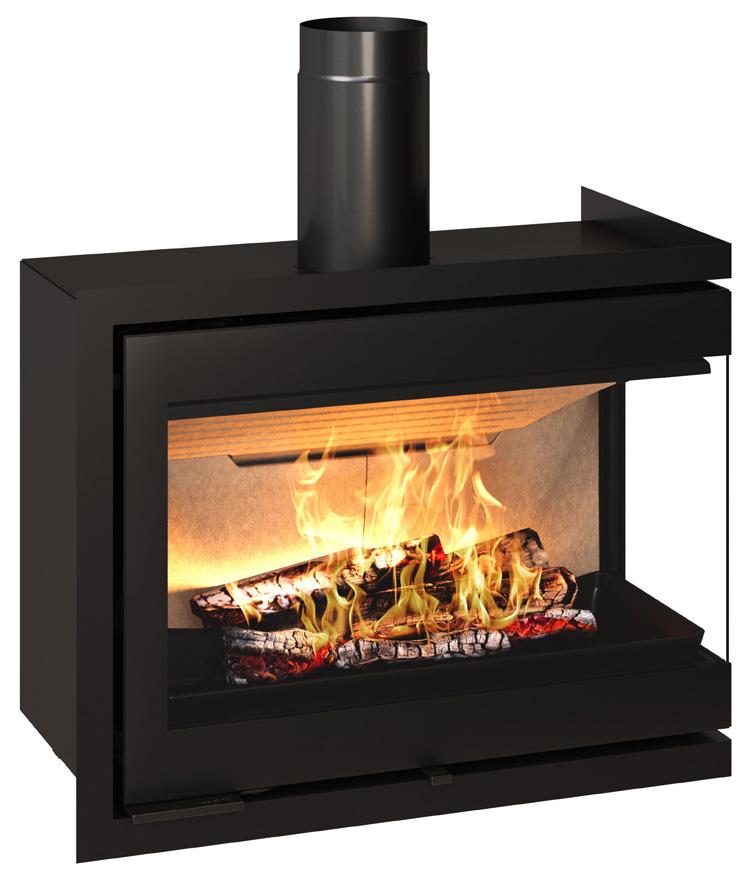

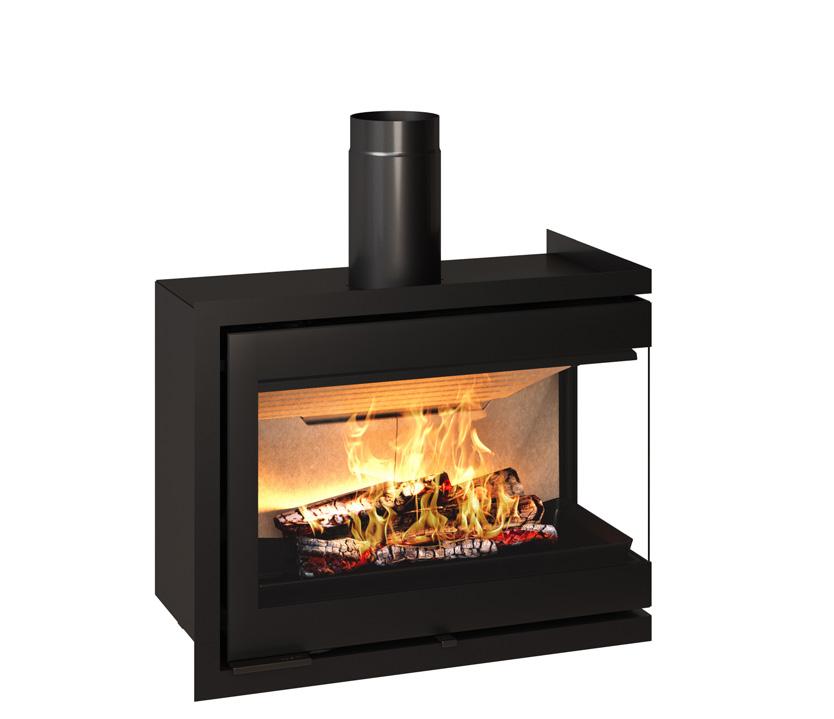

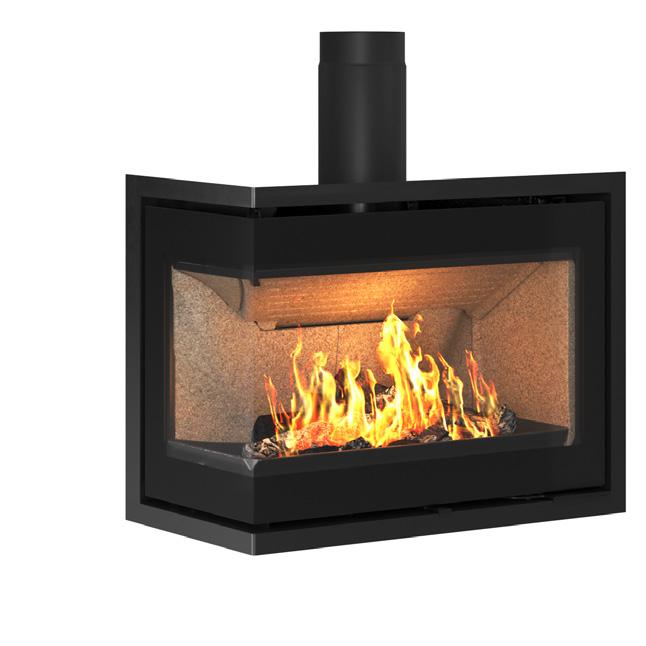

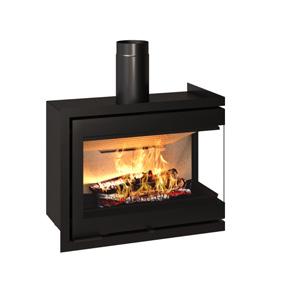

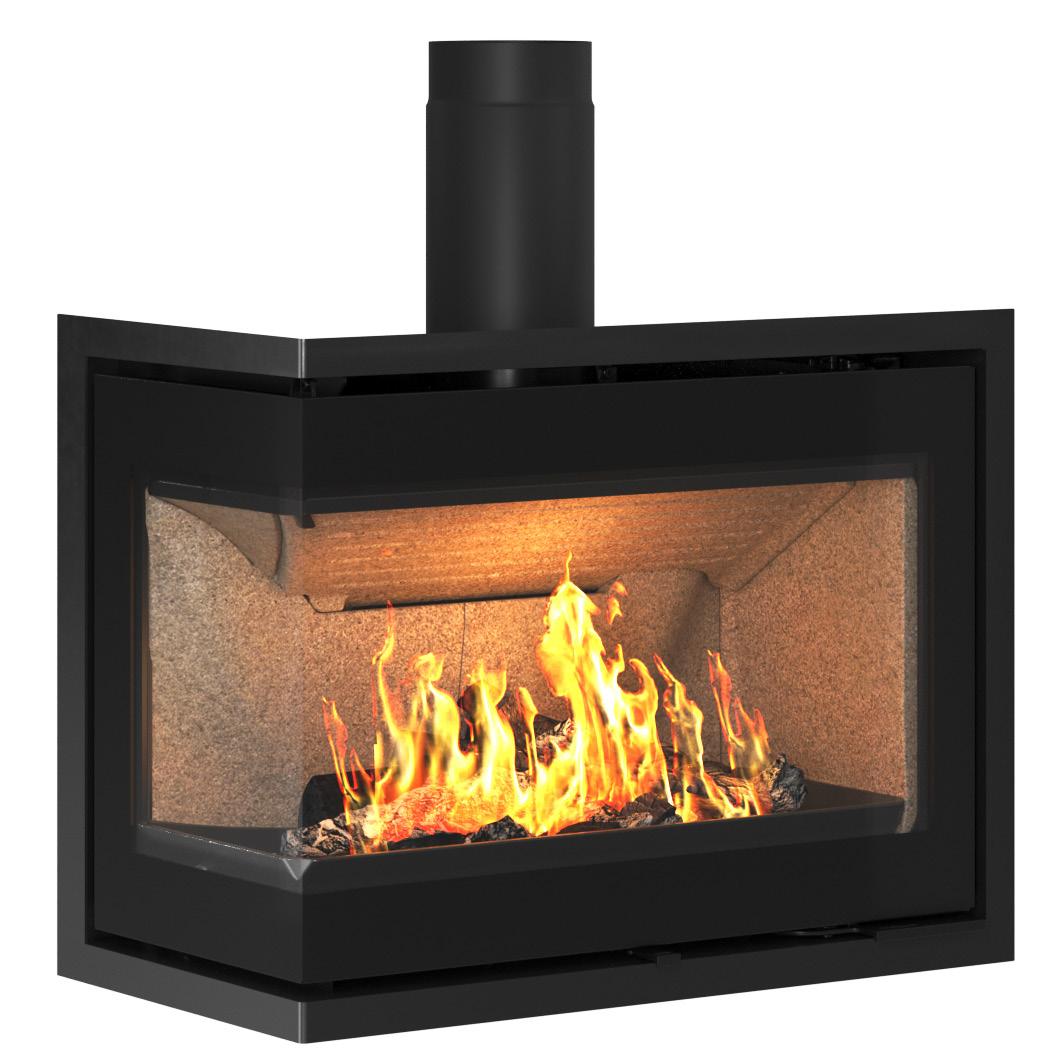

HWAM I 40/56m - högerhängd lucka
Specifikationer
Nominell effekt
Verkningsgrad
Rökgång Ø150 mm
Brännkammarens bredd 663 mm
Energieffektivitetsklass
För mer information om HWAM I 40/56-Serien, se sidan 82
Design: Sørig & Jacobsen
HWAM I 40/56 top view
I 40/56c
högerhängd lucka
H 596 mm
B 766 mm
D 418 mm
HWAM I 40/56m
vänsterhängd lucka
H 596 mm
B 766 mm
D 418 mm

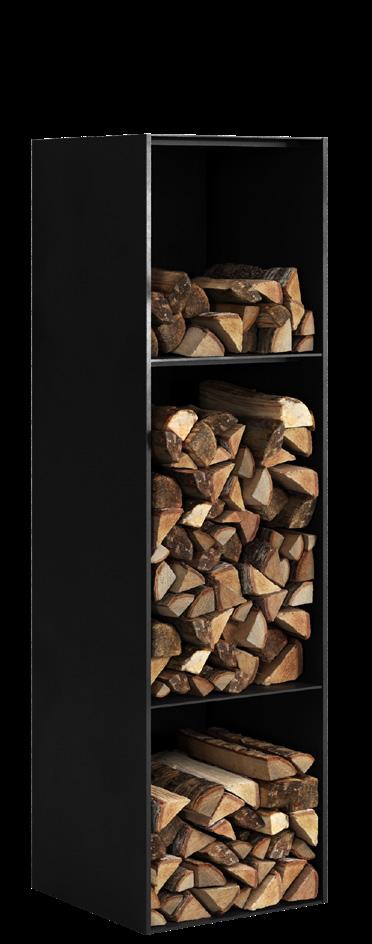

Fullända din braskamin från HWAM med tillbehör. En snygg golvskiva som passar perfekt till modellen eller praktisk och skulptural vedförvaring? Utnyttja värmen längre med värmelagringsstenar och ta in frisk luft utifrån för bättre förbränning och bättre inomhusklimat.

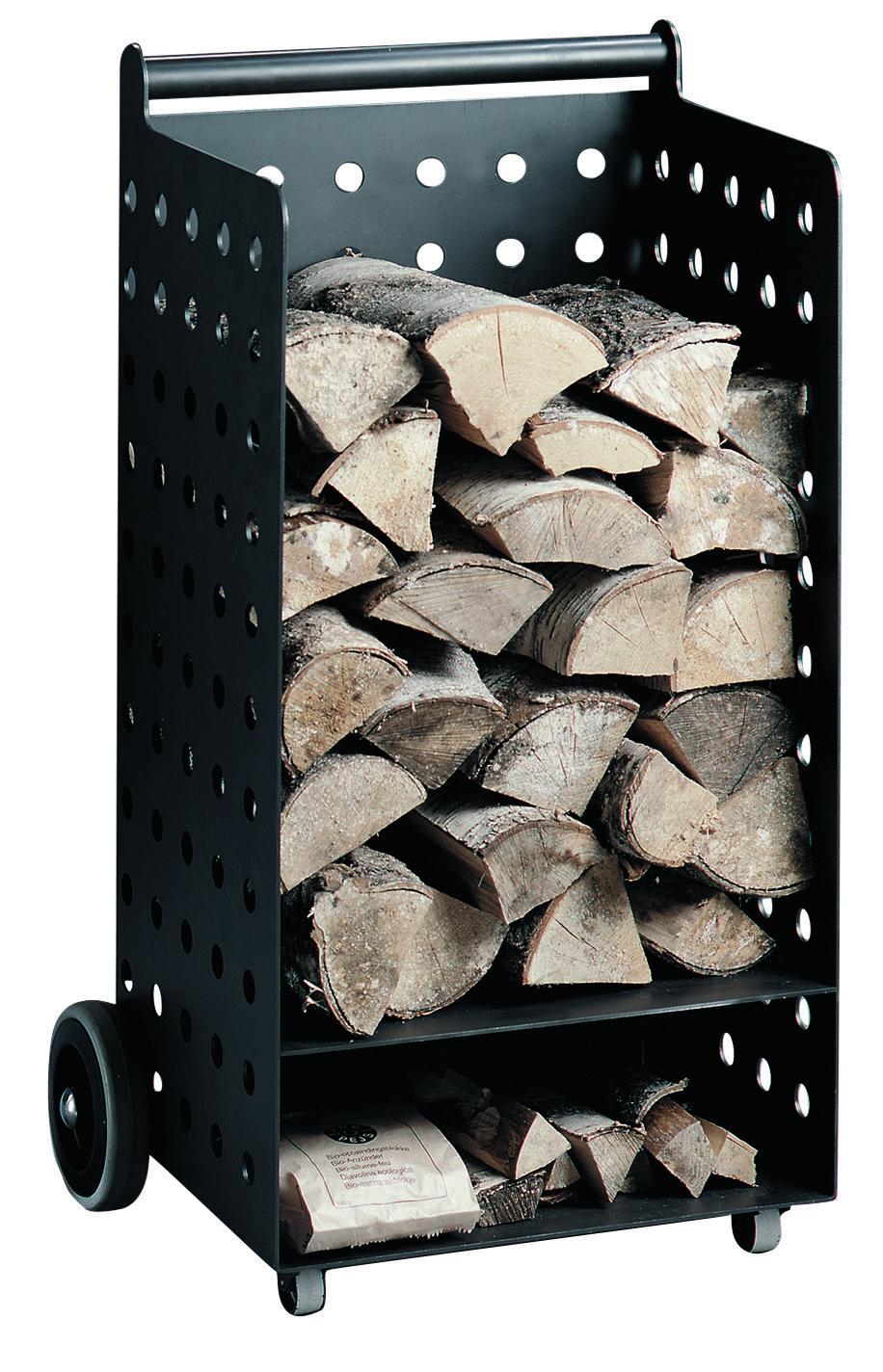

Vedvagn
En vedvagn från HWAM är en praktisk och robust hjälpreda när du ska hämta ved till braskaminen. De stora hjulen och det kraftiga handtaget gör vedvagnen lättkörd även när den är fullastad med ved. Designen är elegant och matchar alla våra braskaminer.

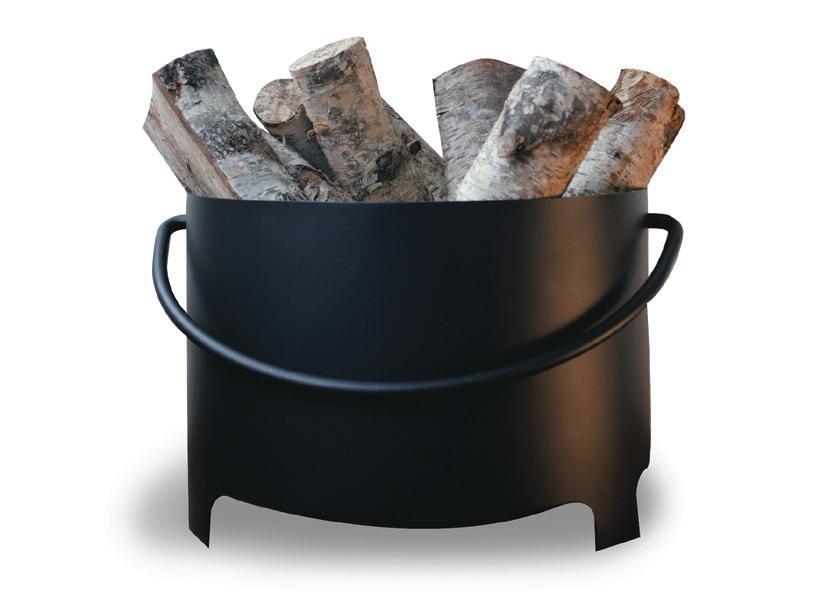

Vedkorg
En klassisk och robust vedkorg som pryder sin plats bredvid braskaminen.

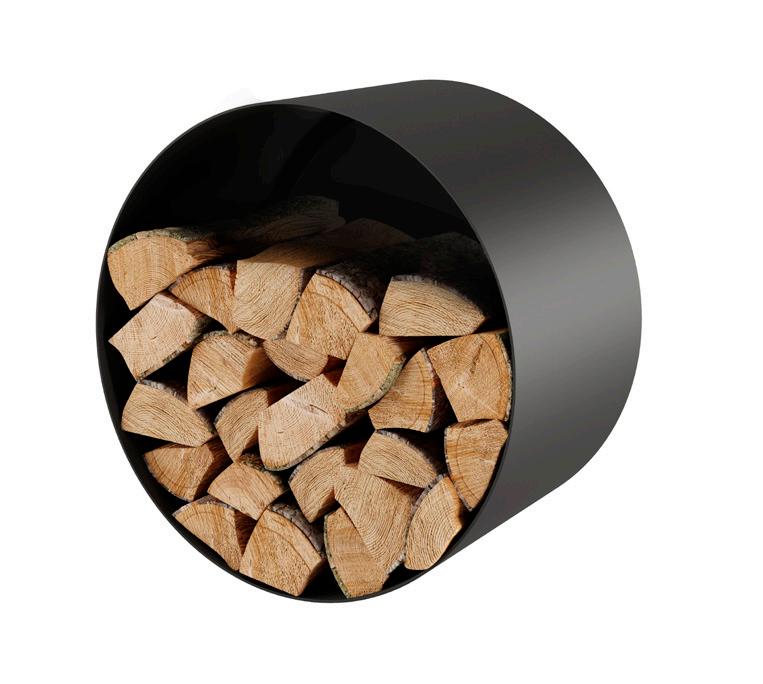

Vägghängd vedförvaring
Om du vill ha fri golvyta kan du förvara veden i våra snygga, runda vedställ. Välj mellan olika storlekar.

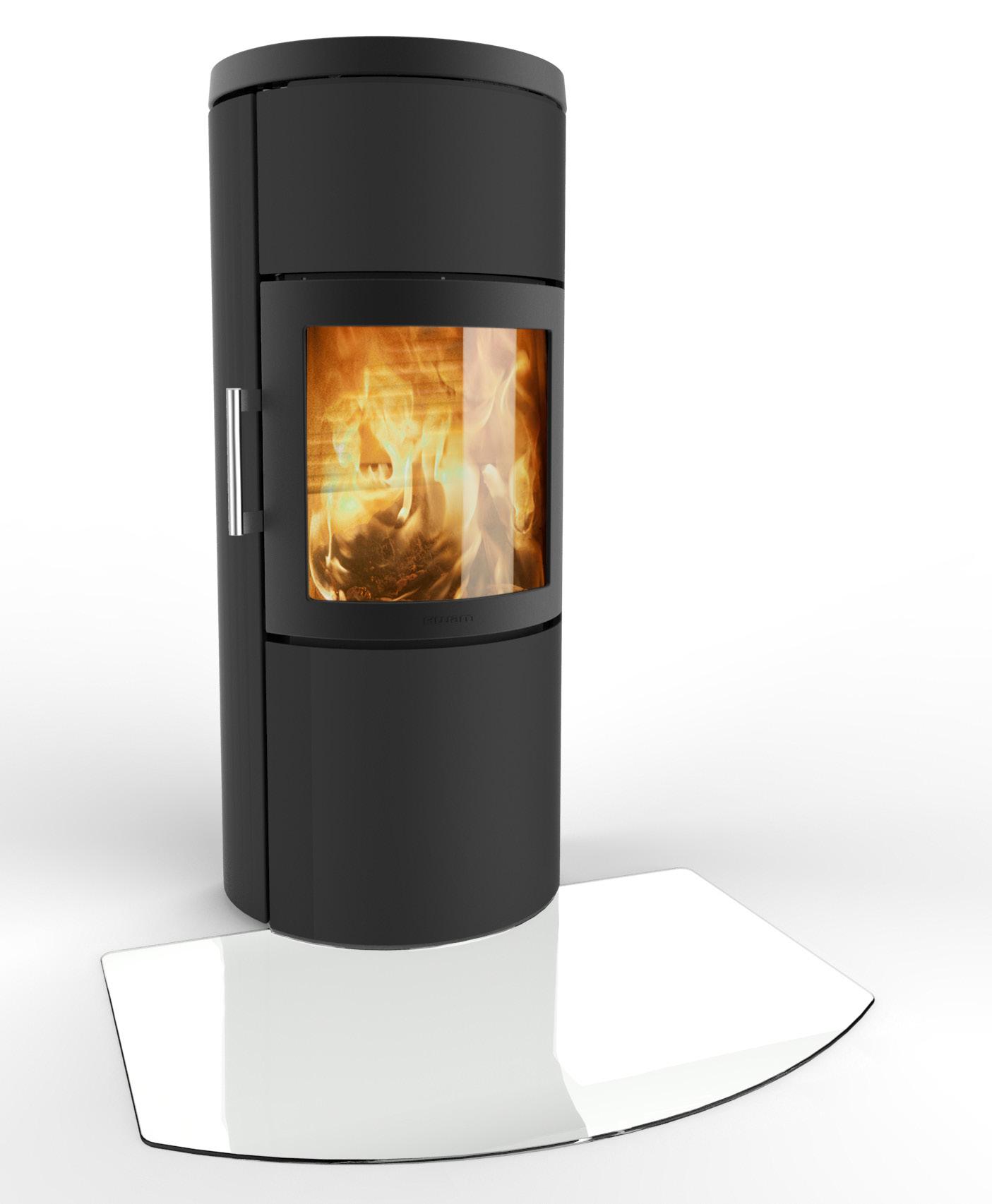

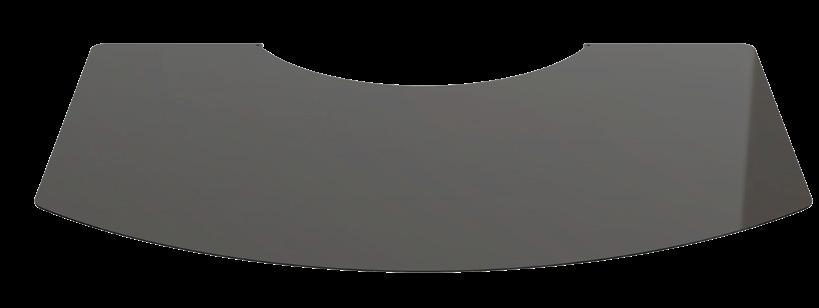

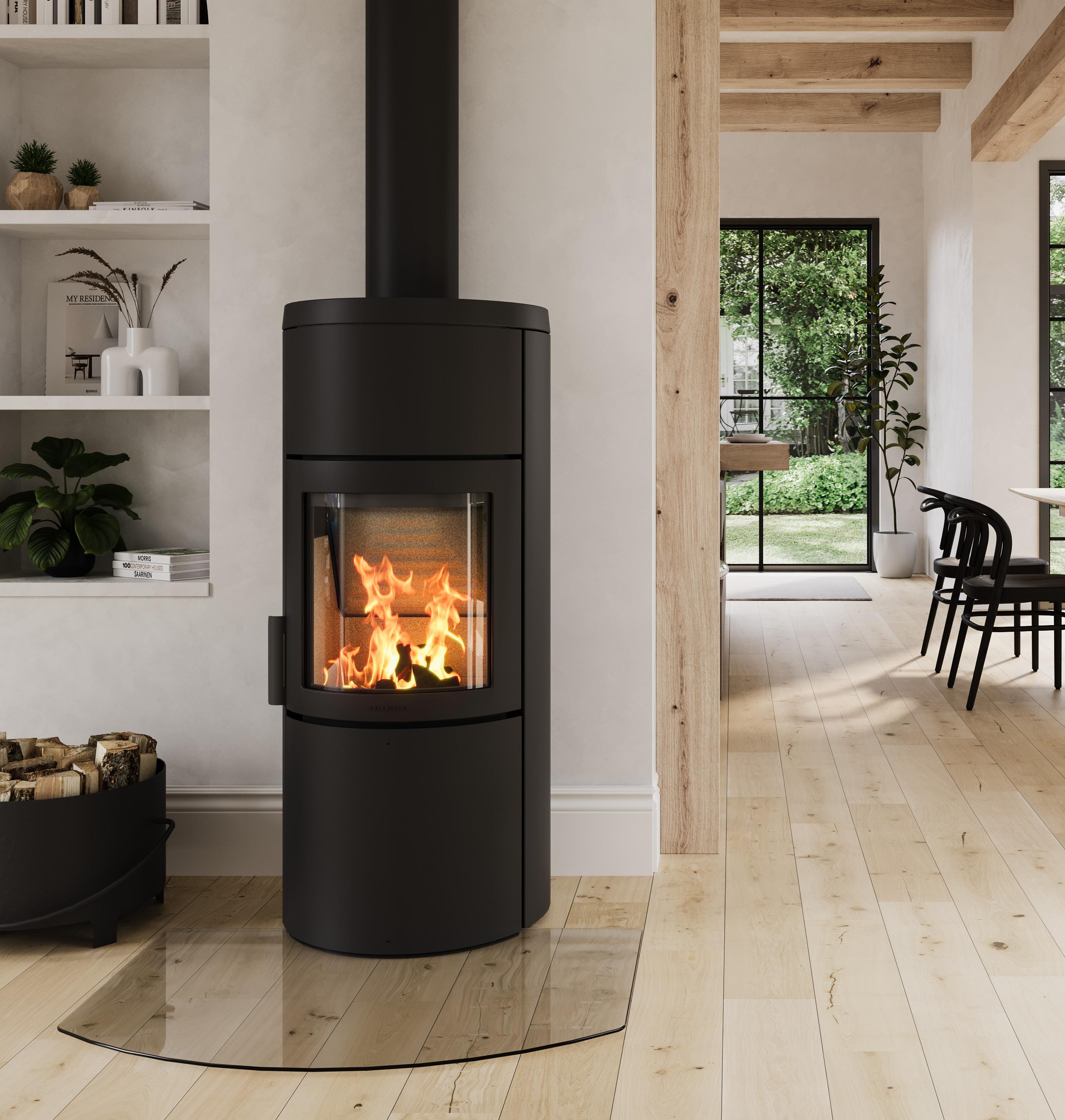

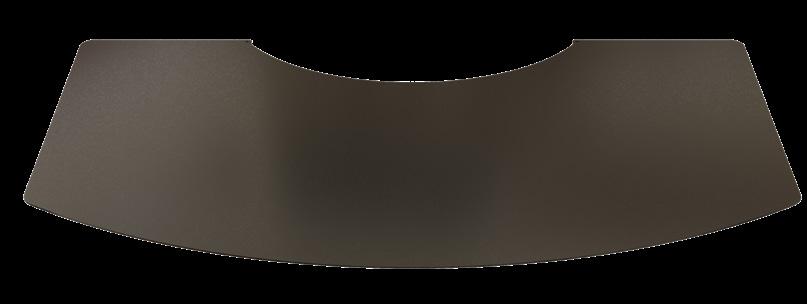

Golvskivor
Till de flesta braskaminsmodeller från HWAM kan du köpa en skräddarsydd golvskiva som passar helt perfekt. Vi har tagit fram golvskivor i stål och glas vars form har anpassats efter braskaminen. Golvskivorna är lätta att ta bort vid städning och de passar dessutom in i alla inredningsstilar.
Värmelagringsstenar
Vissa HWAM-modeller är försedda med värmemagasin som kan fyllas med värmelagringsstenar. Stenarna har en speciell förmåga att lagra braskaminens värme och långsamt avge den ut i rummet. Det betyder att du kan njuta av värmen länge efter att brasan har slocknat. Se vilka modeller det gäller i sortimentsöversikten på sidan 48-51.
SmartBackup
Batterilösningen, SmartBackup, köps separat och är enkel att installera på HWAM® SmartControl™ systemet. Vi har utveklat det för att kunna erbjuda dig optimal säkerhet när du använder våra tekniska system. det ska nämligen vara så enkelt och säkert som det över huvud taget är möjligt för dig att utnyttja fördelarna med teknologisk styring av förbränningen i din HWAM braskamin. Batteriet innebär att du inte är beroende av strömförsörjningen vid ett eventuellt strömavbrott.
Vägghängd vedförvaring
Välj mellan grå och svart. Ø422 mm. D 270 eller 350 mm Ø600 mm. D 270 eller 350 mm
Friskluftssystem
Många nya eller nyrenoverade hus är så täta att det kan vara svårt för braskaminen att få in tillräckligt mycket luft till förbränningen från rummet. Det kan lösas genom att installera ett friskluftssystem i braskaminen.

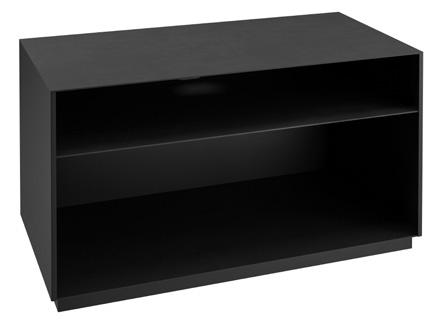

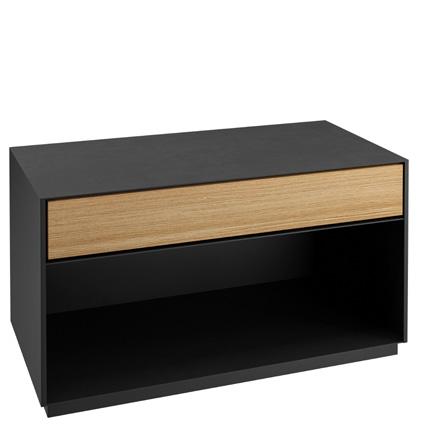

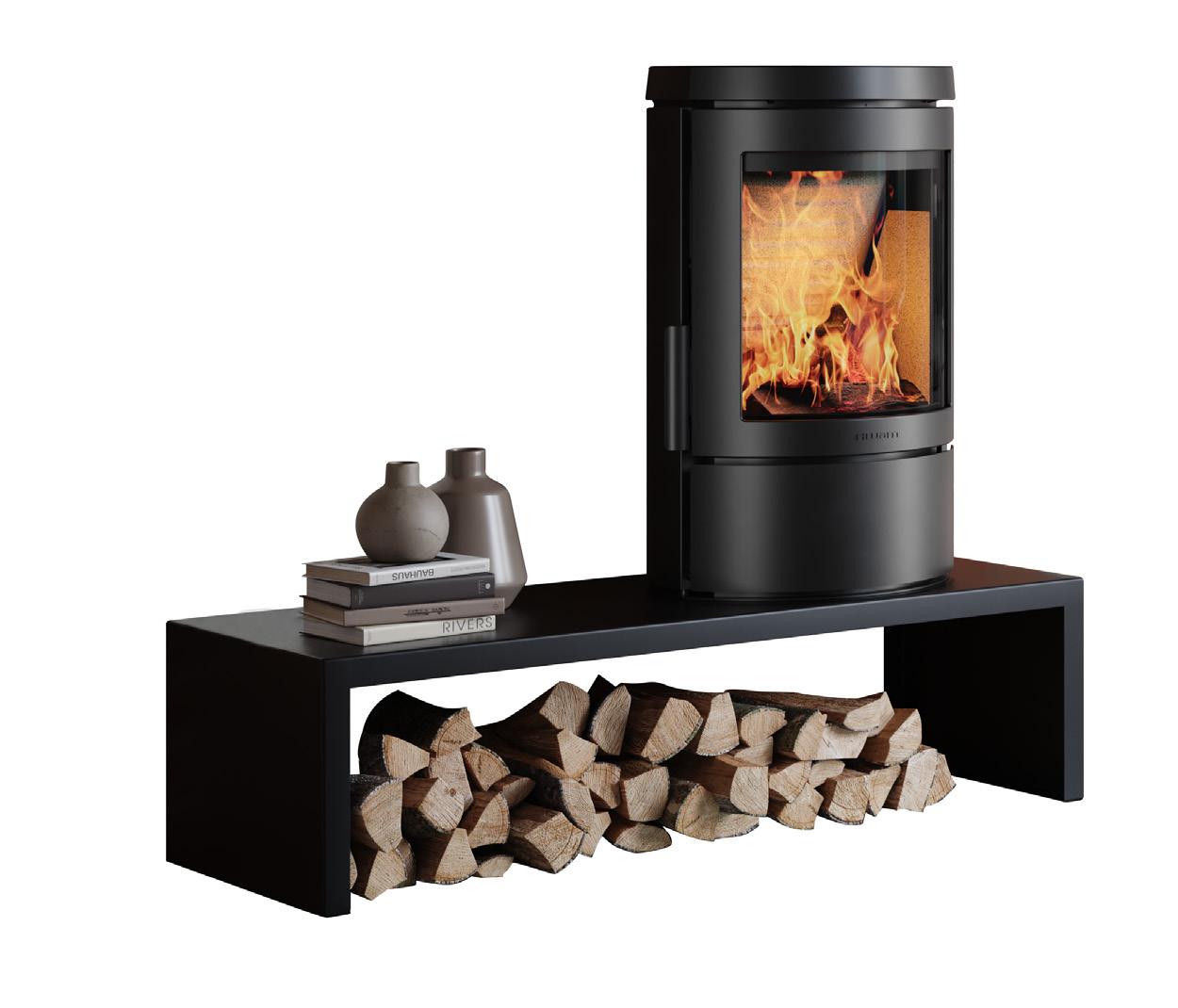

Modulbänk
Vår exklusiva modulbänk är perfekt för dig som vill ha upp braskaminen från golvet. Höjden på 330 mm ger dig riktigt bra insyn till lågorna och underlättar både upptändning och påfyllning av ved förutom att du får praktisk förvaring av ved under bänken. Modulbänken är tillverkad av stål och har en snygg, matt-svart finish.
Följande modeller kan placeras på modulbänken: HWAM 2610/2620, HWAM 3110 och HWAM 4510/4520.
Modulbänk
H 330 mm
B 1250 mm
D 450 mm
HWAM Vedvagn
H 875 mm
B 505 mm
D 385 mm

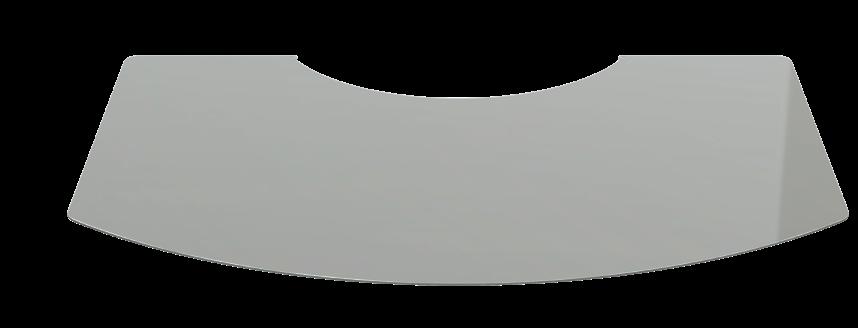

Golvskivor
HWAM Vedkorg
H 300 x Ø428 mm
B inkl. handtag: 486 mm
Välj mellan glas och stål. Vars form har anpassats efter braskaminen.
Nyhet !
För serierna HWAM 3100, HWAM 3500 och HWAM 3700 erbjuder vi nu en rökfärgad golvskivor. Ett exklusivt och stilfullt alternativ till de klassiska glas- och stålplattorna.
Nyhet !
Exempel på HWAMs modellvarianter, se alternativ för varje serie i diagrammet på motsatt sida.
Nominell effekt , kWh
HWAM 2600
Verkningsgrad, % Skorstensdrag, Pa
Energieffektivitetsklass
Nominell effekt , kWh
Verkningsgrad, % Skorstensdrag, Pa
Energieffektivitetsklass
Svart Grå Sidoglas Classic lucka (c) Modern lucka (m) Högerel. vänsterhängd lucka Valfritt handtag Väggbeslag och/eller väggbeslag till hörn Piedestal och/eller sockel Värmemagasin Naturstenbeklädnad Rökgång, topp eller bak, Ø150 mm Rökgång, topp eller bak, Ø125 mm Friskluftsanslutning, botten, Ø100 mm Friskluftsanslutning, bak, Ø100 mm
HWAM 4600
Exempel på HWAMs modellvarianter, se alternativ för varje serie i diagrammet på motsatt sida.
Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse Nominell effekt, kWh Virkningsgrad, % Skorsteinstrekk, Pa Energiklasse
HWAM 4600
Pejseindsatse
Svart Grå Sideglass Klassisk støpejernsdør (c) Moderne glassdør (m) Høyreeller venstrehengslet dør Valgfritt håndtak Veggbeslag for rett vegg eller hjørne Sokkel og/eller pidestall Varmemagasin Natursteinbekledning Vedavdeling og/eller bakerovn Røykuttak, topp eller bak, Ø150 mm Røykuttak, topp eller bak, Ø125 mm Frisklufttilslutning, i bunnen, Ø100 mm Frisklufttilslutning, bak, Ø100 mm
1) Klassisk C-dør på HWAM 5600 og HWAM I 40/56 har en innvendig støpejernsdør og utvendig platejern.
2) Røykuttak Ø125 mm kun HWAM® AutopilotTM HWAM ® AutopilotTM HWAM ® SmartControlTM
Välja en braskamin
Valet av din nya braskamin är ett viktigt beslut. Vi erbjuder ett brett utbud av högkvalitativa braskaminer, och våra återförsäljare är redo att guida dig genom processen med att hitta rätt val för ditt hem och dina behov. Besök vår hemsida om du vill ha mer information.
Braskaminens storlek, placering och korrekta anslutning är avgörande för både komfort, funktionalitet och säkerhet. På följande sidor hittar du de tekniska specifikationer som hjälper dig att fatta rätt beslut.
Optimal placering
För att få den bästa upplevelsen av din nya braskamin från HWAM är placeringen viktig. Placera braskaminen på en plats i bostaden där människor samlas och kan njuta av den mysiga atmosfären.
Det är också viktigt för funktionaliteten att hitta en plats där värmen kan cirkulera effektivt och därmed säkerställa en behaglig värmefördelning i ditt hem.
När du planerar att installera en braskamin, är det viktigt att ta hänsyn till säkerhetsavstånd till brännbara material, samt byggnadskonstruktion och skorsten. Du hittar gällande minimiavstånd till brännbara material för våra HWAM-modeller på kommande sidor.
Korrekt anslutning
Korrekt anslutning av din braskamin är avgörande för både funktion, effektivitet och säkerhet. Se till att skorstenen eller rökröret är korrekt installerad, så att du får bästa möjliga förbränning. På samma sätt gäller minsta avstånd till brandfarligt material också för rökrör och skorstensdelar. Undersök reglerna som gäller i ditt lokala område.
Det rekommenderas att man alltid får professionell hjälp med installationen, så att du är säker på att reglerna följs. Om du är osäker, kontakta din lokala HWAM-återförsäljare eller din lokala sotare som kan ge dig råd och vägledning.
Ecodesign compliant
Alla HWAM-modeller har testats vid ledande testinstitut i Europa. De är CE-märkta och godkända enligt den senaste europeiska standarden EN 16510.
ANSLUTNINGSMÅTT (mm)
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o , från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
/
7. Till brännbart golv under braskaminen 30 1) /
8. Till brännbart tak
9. För brännbart golv framför kamin
1) Detta avståndskrav uppfylls om braskaminen monteras på en sockel eller piedestal (tillbehör).
2) När avståndet till brännbart golv under braskaminen upprätthålls.
Placering på golv
ANSLUTNINGSMÅTT (mm)
Friskluftintag,
Friskluftintag, botten – mått från bakkant
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
AVSTÅND TILL BRÄNNBART
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
/
/
/
7. Till brännbart golv under braskaminen 80 1) / 80 1) –
8. Till brännbart tak
9. För brännbart golv framför kamin
/
/
1) Detta avståndskrav uppfylls om braskaminen monteras på en sockel eller piedestal (tillbehör).
2) När avståndet till brännbart golv under braskaminen upprätthålls.
Placering på golv
MÅTT
– c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
ANSLUTNINGSMÅTT (mm)
Friskluftintag,
AVSTÅND TILL BRÄNNBART
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
/
MÅTT
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Rökutgang, diameter Ø150 Ø150
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från gol
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
AVSTÅND
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
/
8. För brännbart golv framför kamin – / – – / – – / –
MÅTT
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Vikt – värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från gol
Friskluftanslutning, diameter
Friskluftintag, bak
från golv
Friskluftintag, botten – mått från bakkant
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
– värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
Rökutgang,
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
Friskluftintag, botten
AVSTÅND TILL BRÄNNBART
MATERIAL, min. (mm) (isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
ANSLUTNINGSMÅTT (mm)
HWAM 4510 HWAM 4520
HWAM 4510
HWAM 4520 Mini
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
AVSTÅND TILL BRÄNNBART
MATERIAL, min. (mm) (isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida – /
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin – / 590 – /
5. Uppställing i hörn, 45 o , från vägg till beklädnad – / 330 – /
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Til brændbart gulv under brændeovnen 2902) / 2902) 2902) / 2902) –
8. Till brännbart tak – / 600 – / 600 – /
9. För brännbart golv framför kamin 03) / 03) 03) / 03)
1) Två varianter av HWAM 4510 och HWAM 4520 finns med HWAM™ SmartControl™: Väggmonterad och på hög sockel.
2) Detta avståndskrav uppfylls om braskaminen monteras på en hög sockel (tillbehör).
3) När avståndet till brännbart golv under braskaminen upprätthålls.
Placering på golv
Vägghängd
HWAM 4510
Avståndsmätning för ickebrännbar vägg med väggbeslag.
HWAM 4560c & HWAM 4560m Tobacco
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Terrastone, Clay
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Vikt –
kg
ANSLUTNINGSMÅTT (mm)
Rökutgang topp – höjd från
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o , från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Terrastone, Clay
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Vikt – värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
Friskluftintag, bak – höjd från
Friskluftintag, botten – mått från bakkant
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
VIKTIG INFORMATION OM AVSTÅND TILL BRÄNNBARA MATERIAL
Vid tryckningen av denna katalog väntar vi på resultaten av nya säkerhetstester för HWAM 4600-serien, vilka kommer att leda till ändrade avståndskrav.
Vi förväntar oss att avståndskrav nr 8 kommer att justeras, så att kravet på obrännbart golv framför kaminen inte längre gäller.
Se de uppdaterade avståndskraven på vår webbplats och kontakta din HWAM-återförsäljare för mer information.
Höjd, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
Friskluftintag,
AVSTÅND
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin – / – – / –
HWAM 5420m & HWAM 5420c
HWAM 5440c
HWAM 5440c Täljsten
HWAM 5460m Täljsten
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – Täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Vikt – värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
Rökutgang topp – höjd från golv
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
HWAM® SmartControl™ bara Ø150.
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o , från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart golv under braskaminen
8. Till brännbart tak
9. För brännbart golv framför kamin
1) Med stenbeklädnad: 519 / 519 mm
2) Med stenbeklädnad: 494 / 494 mm
HWAM 5420 HWAM 5420 Sockel
/
/
/
/
/
3) När avståndet till brännbart golv under braskaminen upprätthålls.
Placering på golv Vägghängd

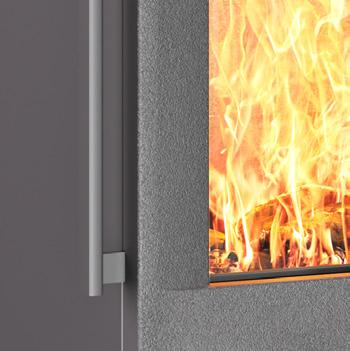

Diskret handtag
Standardhandtag
MÅTT
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd (fram/bak), mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – värmelagringsstenar, kg
Vikt – ekstra modul till HWAM 5580, kg. – 12
Vikt – platta för förstärkning av golv, kg. 5 5
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter Ø150 Ø150
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
4. Till brännbar sida, framför braskamin
5. Uppställing i hörn, 45 o, från vägg till beklädnad
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang
7. Till brännbart tak
8. För brännbart golv framför kamin
* När du installerar ett extra modul på HWAM 5580 måste det fortfarande finnas ett säkerhetsavstånd på 750 mm mellan kaminen och taket.
/
/
HWAM 5610m
Vänsterhängd lucka
HWAM 5630c
Vänsterhängd lucka
HWAM 5650m
Högerhängd lucka
HWAM 5670m
Vänsterhängd lucka
MÅTT
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – värmelagringsstenar, kg.
Vikt – ekstra modul till HWAM 5670, kg.
Vikt – platta för förstärkning av golv, kg. 5 5 5 5
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från golv (inkl.
Rökutgang bak – höjd från golv
MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbar vägg, bak
1A. Bak - vägg till mitt rökutgång topp
2. Till brännbar vägg, sida
2A. Sida - vägg till mitt rökutgång topp
3. Möbleringsavstånd framför
3A. Möbleringsavstånd sida
4. Till brännbar sida, framför braskamin
5. Till brännbart tak
6. För brännbart golv framför kamin
/
* När du installerar ett extra modul på HWAM 5580 måste det fortfarande finnas ett säkerhetsavstånd på 750 mm mellan kaminen och taket.
Högerhängd lucka
Vänsterhängd lucka
Högerhängd lucka
Rökutgang bak - högerhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
HWAM I 40/55m Högerhängd lucka
Rökutgang topp - högerhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
Rökutgang bak - högerhängd lucka
Rökutgang topp - högerhängd lucka
MÅTT
Höjd exkl. ram, mm.
Bredd exkl. ram, mm.
Djup, mm.
Brännkammarbredd (fram/bak), mm.
Vikt – c-lucka / m-lucka, kg.
* Höjd på SmartControl Airbox. Observera installationsmått.
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från kamininsats botten
Rökutgang bak – höjd från kamininsats botten
Friskluftanslutning, diameter
Friskluftintag bak – höjd från kamininsats botten
Friskluftintag botten – mått från kamininsats framkant
Muröppningens mått, H x B x D
Muröppningens mått för SmartControl™ Airbox, under insatsens muröppning, centrerat mot bakväggen, H x B x D.
* Se installationsmått i ritningen längst ned till vänster på sidan 80.
(isolerat rökrör / oisolerat rökrör)
1. Till brännbart golv framför kamininsatsen
2. Till brännbart tak från konvektionsöppningen vid taket
3. Från golv till tak
4. Möbleringsavstånd framför kamininsatsen
5. Till brännbar sida, framför kamininsatsen
6. Avstånd till brännbar golvkonstruktion framför insatsen vid installationshöjd 150–209 mm över golvet
6. Avstånd till brännbar golvkonstruktion framför insatsen vid installationshöjd 210–349 mm över golvet 500 / – – / –
HWAM I 40/55 består af en løs udvendig indmuringskassette samt den løse indsats, der skubbes på plads og tilsluttes, når monteringen af indmuringskassetten er afsluttet.
Installation vid icke brännbart material
Vid installation på en plats utan brännbart material rekommenderar vi ett avstånd mellan murverk och inmurningskassett på minst 5 mm.
Installation vid brännbart material
Vid installation av insatsen med intilliggande brännbara väggar måste det byggas upp en ventilerad konstruktion av icke brännbart material, t.ex. kalciumsilikat eller annat material med en värmeledningsförmåga som är lägre än 0,068 W/(m x K) (EN 12667 vid 10 °C). Krav på konstruktionen framgår av illustrationerna i denna installationsanvisning.
Viktig!
Högerhängd lucka
Installation av en kamininsats kan vara mycket olika från hem till hem.
Hitta tillräcklig information i installationsvägledningen för den givna modellen på www.hwam.se
Vi rekommenderar at du söker råd och vägledning hos din lokala HWAM återförsäljare eller hos din lokala skorstensfejare.
Vänsterhängd lucka
Rökutgång bak – vänsterhängd lucka
Rökutgång topp – vänsterhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
HWAM I 40/56c
Högerhängd lucka
Rökutgång bak – högerhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
Rökutgång topp – högerhängd lucka
MÅTT
Höjd exkl. ram, mm. 530
Bredd exkl. ram, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från insatsens botten
/ 106
Rökutgang bak – höjd från insatsens botten 380
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från insatsens botten 164
Friskluftintag, botten – mått från insatsens framkant 310
Muröppningens mått, H x B x D
AVSTÅND TILL BRÄNNBART MATERIAL, min. (mm)
(isolerat rökrör / oisolerat rökrör)
1. Till brännbart golv framför kamininsatsen
2. Till brännbart tak från konvektionsöppningen vid taket
3. Från golv till tak
4. Möbleringsavstånd framför framrutan
4A. Möbleringsavstånd framför sidorutan
5. Till brännbar sida, framför kamininsatsen
5A. Till brännbar vägg på sidan intill sidoglaset
/ –
/ –
/ –
/ –
/ –
/ –
/ –
6. Vid en installationshöjd på 150–339 mm över golvet krävs en obrännbar konstruktion på minst 600 mm framför kamininsatsen.
HWAM I 40/56 består af en løs udvendig indmuringskassette samt den løse indsats, der skubbes på plads og tilsluttes, når monteringen af indmuringskassetten er afsluttet.
Installation vid icke brännbart material
Vid installation på en plats utan brännbart material rekommenderar vi ett avstånd mellan murverk och inmurningskassett på minst 5 mm.
Installation vid brännbart material
Vid installation av insatsen med intilliggande brännbara väggar måste det byggas upp en ventilerad konstruktion av icke brännbart material, t.ex. kalciumsilikat eller annat material med en värmeledningsförmåga som är lägre än 0,068 W/(m x K) (EN 12667 vid 10 °C). Krav på konstruktionen framgår av illustrationerna i denna installationsanvisning.
Högerhängd lucka
Viktig!
Installation av en kamininsats kan vara mycket olika från hem till hem.
Hitta tillräcklig information i installationsvägledningen för den givna modellen på www.hwam.se
Vi rekommenderar at du söker råd och vägledning hos din lokala HWAM återförsäljare eller hos din lokala skorstensfejare.
OBS! På grund av vår ständigt pågående produktutveckling kan de aktuella värdena avvika från ovanstående värden. Du kan få information om aktuella värden av din HWAM-återförsäljare och på www.hwam.se.
1) EN 16510: Vedspisen har standardgodkännande för installation i rum med naturlig lufttillförsel (utan undertryck). EN 16510 - typ CA: Vedspisen är godkänd som lufttät spis, där förbränningsluften tillförs från utsidan, och kan även installeras i rum med mekanisk ventilation eller undertryck.
2) Gäller endast modeller med HWAM® Autopilot™
3) Under förberedelse.
OBS! Schemat visar status vid tidpunkten då katalogen gavs ut. November 2025. Din HWAM-återförsäljare kan upplysa om aktuell status eller så kan du hitta informationen på www.hwam.se.
1) EN 16510: Vedspisen har standardgodkännande för installation i rum med naturlig lufttillförsel (utan undertryck). EN 16510 - typ CA: Vedspisen är godkänd som lufttät spis, där förbränningsluften tillförs från utsidan, och kan även installeras i rum med mekanisk ventilation eller undertryck.
2) HWAM® SmartControl™ under förberedelse. HWAM® Autopilot™ är godkänd.
3) HWAM® SmartControl™ 4 stjärnor. HWAM® Autopilot™ 3 stjärnor.
4) Endast HWAM® SmartControl™. Inte HWAM ®Autopilot™.
OBS! Schemat visar status vid tidpunkten då katalogen gavs ut. November 2025.
Din HWAM-återförsäljare kan upplysa om aktuell status eller så kan du hitta informationen på www.hwam.se.
I denna katalog presenteras HWAMs sortiment. Som en del av företagets policy om löpande produktförbättringar förbehåller HWAM sig rätten att vid var tid och i samband med teknisk utveckling genomföra ändringar på produkterna som anses vara till gagn. Alla mått, färger och egenskaper kan ändras enligt de tekniska kraven och använda materialen. Detta dokument, inklusive det visuella materialet, är inte juridiskt bindande. November 2025.
