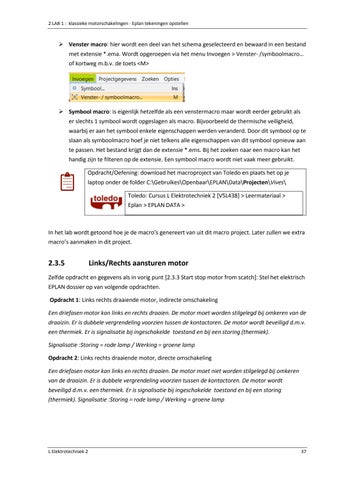

2 LAB 1 : klassieke motorschakelingen - Eplan tekeningen opstellen
Venster macro: hier wordt een deel van het schema geselecteerd en bewaard in een bestand met extensie *.ema. Wordt opgeroepen via het menu Invoegen > Venster- /symboolmacro… of kortweg m.b.v. de toets <M>
Symbool macro: is eigenlijk hetzelfde als een venstermacro maar wordt eerder gebruikt als er slechts 1 symbool wordt opgeslagen als macro. Bijvoorbeeld de thermische veiligheid, waarbij er aan het symbool enkele eigenschappen werden veranderd. Door dit symbool op te slaan als symboolmacro hoef je niet telkens alle eigenschappen van dit symbool opnieuw aan te passen. Het bestand krijgt dan de extensie *.ems. Bij het zoeken naar een macro kan het handig zijn te filteren op de extensie. Een symbool macro wordt niet vaak meer gebruikt. Opdracht/Oefening: download het macroproject van Toledo en plaats het op je laptop onder de folder C:\Gebruikes\Openbaar\EPLAN\Data\Projecten\Vives\ Toledo: Cursus L Elektrotechniek 2 [V5L438] > Leermateriaal > Eplan > EPLAN DATA >
In het lab wordt getoond hoe je de macro’s genereert van uit dit macro project. Later zullen we extra macro’s aanmaken in dit project.
2.3.5
Links/Rechts aansturen motor
Zelfde opdracht en gegevens als in vorig punt [2.3.3 Start stop motor from scatch]: Stel het elektrisch EPLAN dossier op van volgende opdrachten. Opdracht 1: Links rechts draaiende motor, indirecte omschakeling Een driefasen motor kan links en rechts draaien. De motor moet worden stilgelegd bij omkeren van de draaizin. Er is dubbele vergrendeling voorzien tussen de kontactoren. De motor wordt beveiligd d.m.v. een thermiek. Er is signalisatie bij ingeschakelde toestand en bij een storing (thermiek). Signalisatie :Storing = rode lamp / Werking = groene lamp Opdracht 2: Links rechts draaiende motor, directe omschakeling Een driefasen motor kan links en rechts draaien. De motor moet niet worden stilgelegd bij omkeren van de draaizin. Er is dubbele vergrendeling voorzien tussen de kontactoren. De motor wordt beveiligd d.m.v. een thermiek. Er is signalisatie bij ingeschakelde toestand en bij een storing (thermiek). Signalisatie :Storing = rode lamp / Werking = groene lamp
L Elektrotechniek 2
37
