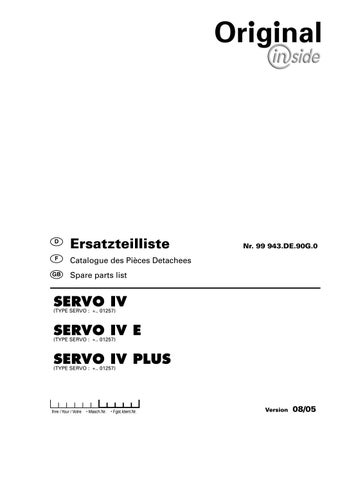

Ersatzteilliste

F

Catalogue des Pièces Detachees

GB

Spare parts list

Nr. 99 943.DE.90G.0

SERVO IV (TYPE SERVO : +.. 01257)

SERVO IV E (TYPE SERVO : +.. 01257)

SERVO IV PLUS (TYPE SERVO : +.. 01257)

Ihre / Your / Votre

• Masch.Nr. • Fgst.Ident.Nr.

Version

08/05

D

BESONDERS ZU BEACHTEN

F

A REMARQUER SPECIALEMENT

1. Verwenden Sie nur Original-Ersatzteile.

1. N’utiliser que des pièces originales.

2. Machen Sie genaue Angaben über Anschrift, Postamt und Zielbahnhof. Deutlich schreiben!

2. Veuillez indiquer exactement votre adresse, le bureau postal et la gare destinatrice. Prière d’écrire lisiblement!

3. Type, Baujahr und Fabrikationsnummer der Maschine (am Typenschild eingeschlagen) angeben. Den zu bestellenden Teil mit Teil-Nr., Benennung und benötigter Stückzahl anführen.

3. Veuillez mentionner le type, l’année de construction et le numéro de fabrication de la machine (gravés sur la plaquette). Indiquez la pièce à commander par son numéro, sa désignation et le nombre désiré.

4. Für eventuelle Fehllieferungen, die aus unvollständigen Angaben resultieren, ist der Auftraggeber verantwortlich.

Bereiten Sie daher besonders telefonische Bestellungen sorgfältig vor.

4. Le donneur d’ordre est responsable d’éventuelles fausses livraisons résultant d’indications incomplètes. Préparez donc soigneusement surtout les ordres téléphoniques.

5. Lassen Sie allfällige Reparaturen an Ihrer Maschine möglichst in den Wintermonaten durchführen. Sie ersparen sich dadurch Kosten und sichern sich für die Ernte ein einsatzbares Gerät.

GB

POINTS TO NOTE

5. Faites executer si possible en hiver les réparations éventuellement nécessaires. Vous épargnez ainsi des frais et votre machine sera prête au moment de la recolte.

I

FARE SPECIALE ATTENZIONE

1. Use only original spares.

1. Utilizzate esclusivamente pezzi ricambio originale.

2. Give exact details of address/nearest post office/railway station. Write legibly.

2. Evidenziate esattamente il Vs. indirizzo, l’ufficio postale e la stazione meta. Scrivete chiaramente!

3. Quote machine type, year of manufacture and serial number (punched in data plate). Quote order code, description and quantity required for each item ordered.

3. Evidenziate il tipo. I’l anno di construzione nonche il no. di fabbricazione dell’attrezzo (evidenziato sull etichetta).

Evidenziare l’articolo desiderato col no. del pezzo la denomiazione e la quan desiderata.

4. The customer is responsible for any mistakes in filling orders that may result providing insufficient information.

Particularly when ordering by phone, prepare data carefully beforehand.

5. If possible, have your machine repaired (should this be necessary) during the winter. This will save you money and ensure that your machine is fully operational for the harvesting season.

Sie erreichen uns in Österreich: Voici notre adresse en Autriche: Our address in Austria: In Austria potete mettervi in contato con noi:

4. L’acqurente sera responsabile di eventuali errori nel fornimento, qualora doveresso risultare da indicazioni non complete. E perci’ o consigliabile organizzare accuratamente ogni ordi-nazione, specialmente se fatta per telefono.

5. Possibilmente fate riparare il Vs. attrezzo durante i mesi invernali. In questo modo risparmierete delle spese e Vi assicurerete un attrezzo pronto all’uso per il raccolto.

Alois Pöttinger Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen

Telefon: 0043 (0) 72 48 600-0 Telefax: 0043 (0) 72 48 600-511

e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

Sie erreichen uns in der BRD: Voici notre adresse en Allemagne: Our address in Germany: In Germania potete mettervi in contato con noi:

Gebr. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 49509 Recke

Telefon: 05453 / 9114-0 Telefax: 05453 / 9114-14

BESONDERS ZU BEACHTEN / 9200

Gebr. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH

Telefon: Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231 Telefax: 0 81 91 / 59 656

Info zum Titelblatt

Info for the title page Info concernant la page de garde Fortlaufende Überarbeitung / Baujahr Continual improvement / Year of construction Numéro de la version / année de construction Baujahr Endzahl Last no. of year of construction Dernier chiffre de l’année Code für Hersteller Manufacturer`s code Code constructeur Code für Ersatzteilliste Spare parts list code Code pour la liste des pièces de rechange Code für Sprachen Language code Code pour la langue Kostenträger / Maschinentype Product unit / Machine type Code machine / Modèle de machine Interner Code Internal code Code interne

Drehpflug

SERVO IV E plus (Masch.Nr. + . . . . . .01001)

Ihre Your Votre

Masch. bzw. Fahrgestell / Nr. machine or chassis no.

Numéro de machine

D

Ersatzteilliste

F

Liste des pièces de rechange

GB

Spare parts list

Nr. 99 983.DE. 9 0 8 . 1

Version

01/99

Masch. bzw Fahrgestell / Nr. Machine or chassis no.

Numéro de machine gedruckt printed Imprimé

Monat / Jahr Month / Year mois / année

BEDEUTUNG DER SYMBOLE + -++ (

bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. (kpl.) bestehend aus...)

Diese Zeichnungsnummer kennzeichnet eine Baugruppe, welche aus technischen Gründen nicht immer vormontiert wird. ) kein Ersatzteil * siehe Bildtafel Nr. = nach Bedarf # auf Wunsch & nur gemeinsam lieferbar @ Abmessung mm (Spur) 242 Loctite 242 (00 543 004) 245 Loctite 245 (00 543 005) 275 Loctite 275 (00 543 008) 495 Loctite IS 495 (00 543 103) 504 Loctite 504 (00 543 201) 542 Loctite 542 (00 543 010) 648 Loctite 648 (00 543 014) 601 Dichtungsmasse DDL 601 DA Durchmesser außen DI Durchmesser innen EK eingeklebt mit ....

FU siehe Fußnote K nur für Kabinenbedienung L links M: nicht für.....

N geräteseitig NT nicht für Tandembereifung P: nur für....

PE nur für Einzelachse PS nur für Schlepper PT nur für Tandemachse Q schlepperseitig R rechts RA nur für Rollenumlenkung und Ausschwenkdeichsel RO nur für Rollenumlenkung R/S Rohrlänge u.Schutztrichter- Best.Nr. angeben RZ Reihenzahl U Meterware V Variante W wahlweise X nur für Export Y nur für Heckanbau Z Zähnezahl BT Bildtafel PNR Positions-Nr. TEILE Teile-Nr. MENGE Stückzahl AN Anmerkung OB ohne Buchse

SIGNIFICATION DES SYMBOLES

EXPLANATION OF SYMBOLS

Jusqu’aux machines No. ou chassis No. à partir de la machine No. ou chassis No. Jusqu’aux machines No. ou chassis No. à partir de la machine No. ou chassis No. se composant de .......

Ce numèro de dessin signifie des éléments de construction qui ne sont pas toujours pré-assemblés Pas toujours prémonté pas de pièce de rechange voir planche no. si besoin est sur demande Uniquement en livraison groupée dimension mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) pate d’étancheité DDL 601 calibre exter. calibre inter. afficher avec voir annotation seulement pour pilotage depuis la cabine à gauche pas pour..... du coté de la machine pas pour essieux tandem seulement pour.... seulement pour essieu individuel seulement pour tracteur seulement pour essieux tandem du coté du tracteur à droite uniquement pour renvoi par galets et timon oscilant uniquement en cas de renvoi par galets Indiquer la longueur du tube et la référence du tube protecteur No de rangs par mètre variante au choix seulement pour l’exportation seulement pour le montage arrière nombre de dents planche No de position No de pièce nombre remarque sans bague

up to machine number or chassis number from machine number or chassis number up to machine number or chassis number from machine number or chassis number consisting of This drawing number is for an assambly wihch cannot always be delivered pre-assembled no spare part see list no. when required on request only deliverable together measurement mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) sealing compound DDL 601 outer diameter inner diameter pasted with see foot-note only for cab control left-hand not for ...... machine-side not for tandem axle only for .... only for single axle only for tractors only for tandem axle tractor-side rihgt-hand only where cable passes round pulleys and offset drawbar is used only where cable passes round pulleys State lenght and the order no. of the guard cape No of rows meterware variant at will only for export only for rear mounting number of teeth plate position no. part no. number of pieces Note without bush

ACHTUNG! Bei jeder Bestellung die vollständige Bestellnummer angeben, z.B. 00 121 20 044 1 ATTENTION! A toute commande, indiquez la référence complète, par ex 00 121 20 044 1ATTENTION! Please give us always the full part no. on every order i.e. 00 121 20 044 1

5

ANBAUBOCK SERVO IV ZUS. TETE D‘ATTELAGE SUPPORT TOP LINK 06799001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.60.250.0 1 ANBAUBOCK SERVO IV ZUS. TETE D‘ATTELAGE SUPPORT TOP LINK (1-16 0.02 00 943.60.710.0 1 ANBAUBOCK SERVO IV ZUS. HOLLAN TETE D‘ATTELAGE SUPPORT TOP LINK HOLLAND (1.01-16 0.03 00 943.60.450.0 1 ANBAUBOCK SERVO IV SCHNK. ZUS. TETE D‘ATTELAGE SUPPORT TOP LINK FU4 4 0.04 00 954.60.260.0 1 WENDEACHSE MS ZUS. ESSIEUX AXLE (21-26 0.05 00 954.60.625.0 1 WENDEACHSE ZUS.F.SERVO IV ESSIEUX AXLE HOLLAND NEG(21.01-26 0.06 00 954.60.725.0 1 WENDEACHSE ZUS.F.SERVO IV ESSIEUX AXLE HOLLAND POS(21.02-26 0.07 00 943.61.120.0 2 STURZSPINDEL ZUS.F.SERVO IV BROCHE SPINDEL (51-54 0.08 00 954.60.560.0 1 STURZSPINDEL BROCHE SPINDEL 51.01,52.01,53.01,54 0.09 00 943.67.000.0 1 PFLUGWENDEZYLINDER DW MS80 Z VERIN RETOURN. CHAR. P. TURNING CYLINDER F.5 SCHAR (63-72 0.10 00 943.68.000.0 1 PFLUGWENDEZYLINDER DZ80/36-245 VERIN RETOURN. CHAR. P. TURNING CYLINDER ZONNA FU(63,81-84 1 0.11 00 943.67.010.0 1 PFLUGDREHZYLINDER DZ 80/45-215 VERIN DE RETOURN. CH P. TURNING CYLINDER FU (81-84 1 0.12 00 943.67.020.0 1 PFLUGDREHZYLINDER DZ 80/45-215 VERIN RETOURN. CHAR. P TURNING CYLINDER 0.13 00 923.90.000.1 1 OEL-RUECKLAUFLEITUNG FLEXIBLE DE RETOUR OIL BACK HOSE (96-98 1 00 943.60.020.1 1 ANBAUBOCK TETE D‘ATTELAGE SUPPORT TOP LINK 1.01 00 943.60.620.0 1 ANBAUBOCK MS SZ. TETE D‘ATTELAGE SUPPORT TOP LINK HOLLAND 1.02 00 943.60.410.0 1 ANBAUBOCK MS SZ. TETE D‘ATTELAGE SUPPORT TOP LINK FRANCE 2 00 404.592 1 KEGELROLLENLAGER 32312 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 3 00 404.747 1 KEGELROLLENLAGER 33018 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 4 00 418.302 1 NILOSRING 32312 AV RONDELLE DE BUTEE NYLOS-RING 5 00 418.313 1 NILOSRING 33018 RONDELLE DE BUTEE NYLOS-RING 6 00 121.487 1 KRONENMUTTER M52X1,5DIN979 ECROU CRENELE NUT, SLOTTED 7 00 417.793 1 ROHRSCHUTZKAPPE GPN250/152.4 CHAPEAU PROTECTEUR CAP 8 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 9 00 175.094 1 SPLINT 8X90 DIN 94 GOUPILLE FENDUE COTTERPIN 10 00 943.60.006.0 1 STELLRING BL.16 BAGUE DE REGLAGE SET COLLAR 11 00 172.977 2 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 12 00 157.825 1 SICHERUNGSR.AS35-06-044DIN471 CIRCLIP CIRCLIP 13 00 155.827 1 SICHERUNGSRING 40X2,5 DIN 471 CIRCLIP CIRCLIP 14 00 417.938 1 VERSCHLUSSTOPFEN 300 F28 BOUCHON PLUG 15 00 417.920 1 VERSCHLUSSSTOPFEN 300 F 15 K BOUCHON DE TUYAU PIEPE PLUG 16 00 166.561 2 PASSCHEIBE 72X56X0,1 DIN 988 BAGUE RING, SPACING 17 00 542.530 0 FETT „OLISTA LONGTIME 2“ GREASE „OLISTA LO..“ GREASE „OLISTA LO..“ 21 00 954.60.040.0 1 WENDEKOERPER MS CORPS DE RETOURNEM. TURNING BODY (21,25,26 21.01 00 954.60.645.0 1 WENDEKOERPER CORPS DE RETOURNEM. TURNING BODY FU2 2 21.02 00 954.60.745.0 1 WENDEKOERPER CORPS DE RETOURNEM. TURNING BODY FU3 3 22 00 953.60.052.0 1 ZYLINDERLAGERBOLZEN M AXE BOLT 23 00 172.175 1 SPANNSTIFT 8X65 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 24 00 954.60.045.0 1 WENDEACHSE MS ESSIEUX AXLE 25 00 410.901 2 BUCHSE 943.60.101.0 45X51X40 DOUILLE BUSH 25.01 00 410.361 2 EINSPANNBUCHSE 45/50X40 FED.S DOUILLE BUSH 26 00 943.60.102.0 1 DISTANZROHR BL. 37 TUBE TUBE 27 00 953.60.041.0 1 ROHR TUBE RING 28 00 410.360 2 EINSPANNBUCHSE 25/28X20 FED.S DOUILLE BUSH 30 00 191.006 2 SCHMIERNIPPEL DIN 71412 B M RACCORD DE GRAISSEUR GREASING NIPPLE 51 00 943.60.035.0 2 STURZSPINDEL BROCHE SPINDEL 51.01 00 943.60.035.0 1 STURZSPINDEL BROCHE SPINDEL 52 80 006580Z 2 GRIFF POIGNEE HANDLE 52.01 00 006580Z 1 GRIFF POIGNEE HANDLE 53 00 100.302 2 SK-SCHR. M10X55 DIN 931-8.8 VIS A TET 6 PANS SCREW, HEX.HD. 53.01 00 103.301 1 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 54 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 54.01 00 120.160 1 SK-MUTTER M10 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 61 00 442.601 1 PFLUGDREHZYLINDER DZ70/36/212 VERIN CYLINDER F.3 U.4 SCHAR 62 00 447.726 2 HOCHDRUCKSCHLAUCH (036060Z) TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 63 80 1300582 2 GERADE EINSCHRAUBVERSCHRAUBUNG DROIT VISSAGE THREADED UNION 71 00 442.602 1 PFLUGDREHZYLINDER DZ80/45/215 VERIN CYLINDER 72 00 447.726 2 HOCHDRUCKSCHLAUCH (036060Z) TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 81 00 442.611 1 PFLUGWENDEZYLINDER MIT VENTIL VERIN DE RETOURNEM. P. TURNING CYLINDER FU 1 81.01 00 442.606 1 PFLUGDREHZYLINDER DZ80/36-245 VERIN DE RETOURNEM. P. TURNING CYLINDER HOLLAND/FU 1 82 00 447.725 2 HOCHDRUCKSCHLAUCH NW8/2 SN/8/ TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE FU 1 82.01 00 447.726 2 HOCHDRUCKSCHLAUCH (036060Z) TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE HOLLAND/FU 1 83 00 448.003 2 UEBERWURFMUTTER M12 L DIN3870 ECROU-CHAPEAU NUT FU 1 84 00 448.004 2 PROFILRING P-R 12L/S DIN 3861 FILIERE RING FU 1 90 00 942.70.001.0 2 TRAGZAPFEN GR.2+3 D=45MM EMBOUT BOLT - SOMMER 89 90.01 00 943.70.001.0 2 TRAGZAPFEN GR.2+3 D=50MM EMBOUT BOLT + SOMMER 89 90.02 00 943.70.001.1 2 TRAGZAPFEN GR. 2+3 D=45MM EMBOUT BOLT 91 00 942.71.001.0 2 TRAGZAPFEN GR.3 D=45MM EMBOUT BOLT - SOMMER 89 91.01 00 943.71.001.0 2 TRAGZAPFEN GR.3 D=50MM EMBOUT BOLT + SOMMER 89 91.02 00 943.71.001.1 2 TRAGZAPFEN GR. 3 D=50MM EMBOUT BOLT 96 80 038065Z 1 BEFESTIGUNGSWINKEL EQUERRE FIXING UNIT 97 00 155.031 2 SICHERUNGSRING 38X1,75DIN 471 CIRCLIP CIRCLIP 98 80 1300105 1 OEL-RUECKLAUFLEITUNG 038099Z FLEXIBLE DE RETOUR OIL BACK HOSE

0943/BT 0005

5

ANBAUBOCK SERVO IV ZUS. TETE D‘ATTELAGE SUPPORT TOP LINK 06799001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 FU : NUR MIT RAHMENSCHWENKZYLINDER 1 FU: SEULEMENT AVEC VERIN DE REMISE EN LIGNE 1 FU: SEULEMENT AVEC VERIN DE REMISE EN LIGNE 2 FU2: ZONNA NEG (21.01,25,26 2 FU2: HOLLAND NEG (21.01,25,26 2 FU2: HOLLAND NEG (21.01,25,26 3 FU3: ZONNA POS (21.02,25,26 3 FU3: HOLLAND POS (21.02,25,26 3 FU3: HOLLAND POS (21.02,25,26 4 FU4: (1.02-9,12-17 U. *240 4 FU4: (1.02-9,12-17 U. *240 4 FU4: (1.02-9,12-17 U. *240

0943/BT 0005

10

SCHNELLKUPPLERWELLE KAT.2 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING 05097011

Type: 943

34 24

+1001

25 23

33

32

24

24

33

4

34

5 35

23

3

37 25 31

23

32

2

36

4

5

1

3

14 15

2

13

12

14

11

15 13

12

TD 50-97-11

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.61.410.0 1 SCHNELLKUPPLERWELLE KAT.2 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (1-5 0.02 00 943.61.460.1 1 SCHNELLKUPPLERWELLE KAT.3 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (11-15 0.03 00 943.61.440.0 1 SCHNELLKUPPL.EINRICHTG. ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (0.04,22-25 0.04 00 943.61.450.0 1 SCHNELLKUPPLERSET BATI D‘ATTEL. RAPIDE QUICK COUPLING SET (31-37 1 00 943.61.420.0 1 SCHNELLKUPPLERWELLE SZ. ARBRE ENCLENCH.RAP. QUICK COUPLING 2 00 943.61.430.1 2 STECKER SZ. FICHE PIN 3 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 4 00 464.208 2 KNOTENKETTE 9 GLD. 2,0 DIN5686 CHAIN A NOEUDS CHAINE 5 00 438.107 4 SCHLUESSELRING BAGUE RING 11 00 943.61.470.1 1 SCHNELLKUPPLERWELLE SZ. ARBRE ENCLENCH.RAP. QUICK COUPLING 12 00 943.61.480.1 2 STECKER SZ. FICHE PIN 13 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 14 00 464.208 2 KNOTENKETTE 9 GLD. 2,0 DIN5686 CHAIN A NOEUDS CHAINE 15 00 438.107 4 SCHLUESSELRING BAGUE RING 22 00 943.61.441.0 1 VERRIEGELUNGSACHSE ESSIEU DE VERROUILL. LOCKING AXLE 23 00 172.976 2 SPANNSTIFT 6X26 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 24 00 173.142 3 SPANNSTIFT 6X32 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 25 00 173.228 2 SPANNSTIFT 12X50 DIN1481 GOUPILLE MECANINDUS ROLLPIN 31 00 943.61.451.0 1 HEBEL GESCHWEISST LEVIER LEVER 32 00 943.61.452.0 2 DISTANZRING RONDELLE D‘ECART. SPACER 33 80 1900485 2 BUNDRING 150.01.11 COLLET COLLAR 34 00 943.61.453.0 2 KLINKE 1 CLIQUET PAWL 35 00 943.61.454.0 1 KLINKE 2 GESCHW. LI. CLIQUET PAWL L 36 00 943.61.455.0 1 KLINKE 2 GESCHW. RE. CLIQUET PAWL R 37 00 943.61.456.0 1 DREHFEDER BARRE DE TORSION SPRING

0943/BT 0010

15

GRUNDGETRIEBE SERVO IV ZUS. ENGRENAGE GEAR UNIT 08792001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.60.300.0 1 GRUNDGETRIEBE SERVO IV ZUS. ENGRENAGE GEAR UNIT -(1-9,13-23,41-43 0.02 00 943.60.320.0 1 GRUNDGETRIEBE SERVO IV ENGRENAGE GEAR UNIT -P:4215/FU 1 0.03 00 954.60.120.0 1 VORFURCHENSPINDEL MS ZUS. PIVOT SPINDLE (22,31-34 0.04 00 942.60.150.0 1 ZUGPUNKTSPINDEL M+MS ZUS. PIVOT SPINDLE (22,35-38 0.05 00 943.60.310.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING +/(41-43 0.06 00 954.60.300.0 1 GRUNDGETRIEBE MS ZUS. ENGRENAGE GEAR UNIT + 0.07 00 954.60.320.0 1 GRUNDGETRIEBE SERVO IV ENGRENAGE GEAR UNIT +P:4215 1 00 943.60.080.0 1 VIERGELENKBOLZEN PALIER BEARING 1.01 00 943.60.070.0 1 HAUPTRAHMENLAGER PALIER BEARING -P:4215 1.02 00 954.60.075.0 1 HAUPTRAHMENLAGER MS SZ. PALIER BEARING + 1.03 00 954.60.080.0 1 HAUPTRAHMENLAGER SZ. PALIER BEARING +P:4215 2 00 943.60.088.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 3 00 122.110 3 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 4 00 942.60.100.0 1 FEINJUSTIERUNG M ZUS. AJUSTAGE PRECIS FINE ADJUSTMENT (21-23 4.01 00 953.60.100.0 1 FEINJUSTIERUNG AJUSTAGE PRECIS FINE ADJUSTMENT + 5 00 942.60.095.0 2 VIERGELENKBOLZEN M AXE BOLT 5.01 00 942.60.094.0 2 VIERGELENKBOLZEN M.+MS. ZUS. AXE BOLT 6 00 943.60.135.0 1 BOLZEN BL.31 (VORFURCHENBOLZEN AXE PIN 6.01 00 954.60.135.1 1 BOLZEN AXE PIN + 7 00 942.60.155.0 1 BOLZEN AXE PIN 8 00 173.144 8 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 9 00 162.770 2 SCHEIBE 45,2/6OX3 RONDELLE RING, SPACING 10 00 172.898 3 SPANNSTIFT 25 X 180 DIN 734 GOUPILLE MECANINDUS ROLLPIN 11 00 103.932 3 SK-SCHR. M20X220 DIN 931 10.9 VIS A TET 6 PANS SCREW, HEX.HD. 12 00 122.011 3 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. 13 00 100.382 1 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 14 00 162.781 6 SCHEIBE 26/42X3 RONDELLE RING, SPACING 15 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 17 00 495.631 1 AZB „VOREINSTELLTABELLE SERVO DECALCOMANIE TRANSFER 21 00 942.60.110.0 1 VIERGELENKHEBEL M LEVIER LEVER 21.01 00 953.60.110.0 1 VERSTELLHEBEL SZ. LEVIER LEVER, LOCK + 22 00 120.381 3 FL-SK-MUTTER M30 DIN936-8 ECROU HEX. PLAT FLAT HEX NUT 23 00 942.60.101.0 1 AUGENSCHRAUBE R 115 VIS A OEIL EYE SCREW R 31 00 942.60.125.0 1 GEWINDEHUELSE 220 DOUILLE FILETEE SLEEVE 32 00 942.60.200.0 1 GABELSCHRAUBE 26/160 L VIS SCREW L 33 00 942.60.130.0 1 GABELSCHRAUBE R 26/175 R SZ. VIS SCREW R 34 00 128.165 1 SK-MUTTER M30 LINKSGAENGIG ECROU HEXAGONAL NUT, HEX. 35 00 942.60.165.0 1 GEWINDEHUELSE 290 DOUILLE FILETEE SLEEVE 36 00 942.60.160.0 1 GABELSCHRAUBE 52/190 L VIS SCREW L 37 00 942.60.151.0 1 AUGENSCHRAUBE R 170 VIS A OEIL EYE SCREW R 38 00 128.165 1 SK-MUTTER M30 LINKSGAENGIG ECROU HEXAGONAL NUT, HEX. 40 00 942.60.070.2 1 VIERGELENKHEBEL LEVIER LEVER 41 00 943.60.092.0 2 SCHRAUBLEISTE BARRETTE SCREW STRIP + 42 00 100.174 6 SK-SCHR. M20X75 DIN 933-8.8 VIS A TET 6 PANS SCREW, HEX.HD. + 43 00 166.842 6 SCHEIBE 21/50X6 RONDELLE RING, SPACING + 1 FU: (1.01-9,13,41-43 1 FU: (1.01-9,13,41-43 1 FU: (1.01-9,13,41-43

0943/BT 0015

20

GRUNDGETRIEBE SERVO IV PL. ZUS ENGRENAGE GEAR UNIT 07792002

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.61.300.0 1 GRUNDGETRIEBE SERVO IV PL. ZUS ENGRENAGE GEAR UNIT (1-12,16-24,61-63 0.02 00 943.61.720.0 1 GRUNDGETRIEBE SERVO IV PLUS ENGRENAGE GEAR UNIT HOLL. (1.01-24,61-63 0.03 00 942.61.050.0 1 VORFURCHENSPINDEL MV ZUS. PIVOT SPINDLE (31-34 0.04 00 942.61.070.0 1 ZUGPUNKTSPINDEL MV ZUS. BROCHE SPINDEL (34,41-43 0.05 00 942.80.000.0 1 SCHNITTBREITENSPINDEL KPL. PIVOT SPINDLE (34,45-47 0.06 00 943.60.310.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING +/(61-63 1 00 943.61.080.0 1 HAUPTRAHMENLAGER MSV SZ. PALIER BEARING 2 00 943.60.088.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 3 00 122.110 3 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 4 00 942.61.080.0 1 FEINJUSTIERUNG MV ZUS. AJUSTAGE PRECIS FINE ADJUSTMENT (21-24 4.01 00 942.61.610.0 1 FEINJUSTIERUNG HOLLAND ZUS. AJUSTAGE PRECIS FINE ADJUSTMENT HOLLAND (21-24 5 00 942.60.095.0 2 VIERGELENKBOLZEN M AXE BOLT 6 00 943.60.135.0 1 BOLZEN BL.31 (VORFURCHENBOLZEN AXE PIN 7 00 942.60.155.0 1 BOLZEN AXE PIN 8 00 942.61.025.0 2 BOLZEN BL.28 AXE PIN 9 00 943.61.045.0 1 BOLZEN BL.30 (ANLENKBOLZEN) AXE PIN 10 00 942.81.005.0 1 BOLZEN BL. 28 AXE PIN 11 00 173.144 16 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 12 00 943.61.090.0 2 ZUGLASCHE SZ. ECLISSE DE TRACTION TIEPLATE 13 00 172.898 3 SPANNSTIFT 25 X 180 DIN 734 GOUPILLE MECANINDUS ROLLPIN 14 00 103.932 3 SK-SCHR. M20X220 DIN 931 10.9 VIS A TET 6 PANS SCREW, HEX.HD. 15 00 122.011 3 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. 16 00 100.382 1 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 17 00 943.06.090.0 1 LENKPROFIL MS/V SZ. BARRE DE DIRECTION CONNECTING ROD 18 00 100.376 2 SK-SCHR. M16X120 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 19 00 162.781 6 SCHEIBE 26/42X3 RONDELLE RING, SPACING 20 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 21 00 942.61.010.0 1 VERSTELLHEBEL MV SZ. LEVIER LEVER, LOCK 22 00 942.61.030.0 2 UMLENKHEBEL LEVIER DE RENVOI REVERSING LEVER 22.01 00 942.61.605.0 2 UMLENKHEBEL HOLLAND LEVIER DE RENVOI REVERSING LEVER HOLLAND 23 00 942.61.100.0 1 EINSTELLSCHRAUBE SZ. VIS DE REGLAGE ADJUSTING SCREW 24 00 942.61.015.0 1 EINSTELLMUTTER ECROU REGLAGE ADJUSTING NUT 30 00 942.61.060.2 1 VIERGELENKHEBEL MV SZ. LEVIER LEVER 31 00 942.61.055.0 1 GEWINDEHUELSE 140 DOUILLE FILETEE SLEEVE 32 00 942.61.051.0 1 AUGENSCHRAUBE L 105 VIS A OEIL EYE SCREW L 33 00 942.60.101.0 1 AUGENSCHRAUBE R 115 VIS A OEIL EYE SCREW R 34 00 120.381 3 FL-SK-MUTTER M30 DIN936-8 ECROU HEX. PLAT FLAT HEX NUT 41 00 942.61.075.0 1 GEWINDEHUELSE 250 DOUILLE FILETEE SLEEVE 42 00 942.60.121.0 1 AUGENSCHRAUBE L 160 VIS A OEIL EYE SCREW L 43 00 942.60.151.0 1 AUGENSCHRAUBE R 170 VIS A OEIL EYE SCREW R 45 00 942.61.075.0 1 GEWINDEHUELSE 250 DOUILLE FILETEE SLEEVE 46 00 942.60.121.0 1 AUGENSCHRAUBE L 160 VIS A OEIL EYE SCREW L 47 00 942.60.130.0 1 GABELSCHRAUBE R 26/175 R SZ. VIS SCREW R 52 80 495.632 1 AZB „VOREINSTELLTABELLE“ DECALCOMANIE TRANSFER 61 00 943.60.092.0 2 SCHRAUBLEISTE BARRETTE SCREW STRIP + 62 00 100.174 6 SK-SCHR. M20X75 DIN 933-8.8 VIS A TET 6 PANS SCREW, HEX.HD. + 63 00 166.842 6 SCHEIBE 21/50X6 RONDELLE RING, SPACING +

0943/BT 0020

25

GRUNDGETRIEBE SERVO IV PLUS ENGRENAGE GEAR UNIT 00294001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 954.61.300.0 1 GRUNDGETRIEBE SERVO IV PLUS ENGRENAGE GEAR UNIT 0.02 00 954.61.720.0 1 GRUNDGETRIEBE SERVO IV PLUS ENGRENAGE GEAR UNIT HOLLAND 0.03 00 954.61.320.0 1 GRUNDGETRIEBE 8315 ZUS. ENGRENAGE GEAR UNIT 0.04 00 954.61.050.0 1 VORFURCHENSPINDEL MSV ZUS. PIVOT SPINDLE 0.05 00 953.61.070.0 1 ZUGPUNKTSPINDEL MV ZUS. PIVOT SPINDLE 0.06 00 953.61.080.0 1 VIERGEL.BOLZEN MV+MVS ZUS. AXE PIN 0.07 00 942.60.310.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING +/(61-63 1 00 954.60.075.0 1 HAUPTRAHMENLAGER MS SZ. PALIER BEARING 2 00 943.60.088.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 3 00 122.110 4 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 4 00 953.61.020.0 1 FEINJUSTIERUNG MV ZUS. AJUSTAGE PRECIS FINE ADJUSTMENT 4.01 00 953.61.200.0 1 FEINJUSTIERUNG HOLLAND ZUS. AJUSTAGE PRECIS FINE ADJUSTMENT HOLLAND 5 00 953.61.065.0 2 VIERGELENKBOLZEN MV SZ. AXE BOLT 5.01 00 953.61.075.0 1 VIERGELENKBOLZEN 25 MV SZ. AXE BOLT 6 00 954.60.135.1 1 BOLZEN AXE PIN 7 00 953.60.155.0 1 BOLZEN AXE PIN 8 00 953.61.025.0 2 BOLZEN AXE PIN 9 00 954.61.045.0 1 BOLZEN AXE PIN 10 00 954.81.005.0 1 BOLZEN AXE PIN 11 00 173.144 16 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 12 00 954.61.090.0 2 ZUGLASCHE ECLISSE DE TRACTION TIEPLATE 13 00 173.511 1 SPANNSTIFT 25X150 DIN 734 GOUPILLE MECANINDUS ROLLPIN 14 00 100.427 3 SK-SCHR. M20X180 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 15 00 122.011 3 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. 16 00 100.380 1 SK-SCHR. M16X160 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 17 00 954.06.090.0 1 LENKPROFIL BARRE DE DIRECTION CONNECTING ROD 17.01 00 954.16.010.0 1 LENKPROFIL HOLLAND BARRE DE DIRECTION CONNECTING ROD HOLLAND 18 00 103.376 2 SK-SCHR. M16X120 DIN931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 19 00 162.781 6 SCHEIBE 26/42X3 RONDELLE RING, SPACING 20 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 21 00 953.61.010.0 2 VERSTELLHEBEL MV SZ. LEVIER LEVER, LOCK 22 00 953.61.030.0 2 UMLENKHEBEL L LEVIER DE RENVOI REVERSING LEVER L 22.01 00 953.61.031.0 1 UMLENKHEBEL R LEVIER DE RENVOI REVERSING LEVER R 22.02 00 953.61.210.0 1 UMLENKHEBEL L HOLLAND LEVIER DE RENVOI REVERSING LEVER L HOLLAND 22.03 00 953.61.211.0 1 UMLENKHEBEL R HOLLAND LEVIER DE RENVOI REVERSING LEVER R HOLLAND 23 00 953.61.017.0 1 EINSTELLSCHRAUBE VIS DE REGLAGE ADJUSTING SCREW 24 00 953.61.012.0 1 FUEHRUNGSBOLZEN BOULON DE GUIDAGE GUIDE BOLT 25 00 953.61.015.0 1 EINSTELLMUTTER ECROU REGLAGE ADJUSTING NUT 26 00 410.168 2 GER. BUECHSE 30X34X20 WIELAND DOUILLE BUSH 27 00 410.204 2 BUCHSE 50/45X20 DOUILLE BUSH 28 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 29 00 952.61.281.0 4 ROHR TUBE RING 30 00 953.61.060.0 1 VIERGELENKHEBEL MV SZ. LEVIER LEVER 31 00 612.106 1 GEWINDEHUELSE 175 DOUILLE FILETEE SLEEVE 32 00 954.61.051.0 1 AUGENSCHRAUBE 120 L VIS A OEIL EYE SCREW L 33 00 107.712 1 AUGENSCHRAUBE 130 R VIS A OEIL EYE SCREW R 34 00 120.381 3 FL-SK-MUTTER M30 DIN936-8 ECROU HEX. PLAT FLAT HEX NUT 41 00 612.108 1 GEWINDEHUELSE 250 DOUILLE FILETEE SLEEVE 42 00 107.710 1 AUGENSCHRAUBE 155 L VIS A OEIL EYE SCREW L 43 00 107.706 1 AUGENSCHRAUBE 190 R VIS A OEIL EYE SCREW R 52 00 495.632 1 AZB. „VOREINSTELLTABELLE SERV DECALCOMANIE TRANSFER 61 00 942.60.091.0 2 SCHRAUBLEISTE BARRETTE SCREW STRIP + 62 00 100.173 6 SK-SCHR. M20X70 DIN 933-8.8 VIS A TET 6 PANS SCREW, HEX.HD. + 63 00 166.842 6 SCHEIBE 21/50X6 RONDELLE RING, SPACING + 70 00 166.604 1 STUETZSCHEIBE SS42X30X2,5 988 RONDELLE D‘APPUI SUPPORTING WASHER 71 00 162.427 1 SCHEIBE 34X25,2X2 ZN RONDELLE RING, SPACING 72 00 155.822 1 SICHERUNGSRING 30X2 DIN 471 CIRCLIP CIRCLIP 73 00 155.820 1 SICHERUNGSRING 25X2 DIN 471 CIRCLIP CIRCLIP

0943/BT 0025

30

SCHWINGE MS ZUS. BALANCIER C SHACKLE C 05697007

4

Type: 943

5

24

2

1

3

23

38 39

14

36

15

37

7

16

23

24

22

+1001

21 17

19

20

18 8

9

41

10,11

13

12

TD 56-97-7

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 954.60.050.0 1 SCHWINGE MS ZUS. BALANCIER C SHACKLE C 0.02 00 943.60.090.0 1 STANDSTUETZE RAHMENHOEHE 72,78 APPUI BAR (17-21,41 1 00 943.60.060.2 1 SCHWINGE SZ. BALANCIER C SHACKLE C 2 00 954.60.110.0 2 SCHWINGENBLZEN SZ. AXE BOLT 3 00 953.60.155.0 1 BOLZEN AXE PIN 4 80 006580Z 2 GRIFF POIGNEE HANDLE 5 00 943.60.035.0 2 STURZSPINDEL BROCHE SPINDEL 6 00 954.60.135.0 1 BOLZEN AXE PIN 7 00 942.60.310.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING (7,31-34 8 00 942.60.015.1 1 OBERLENKERSTECKER AXE PIN 9 00 872.05.009.0 1 KLAPPVORSTECKER KPL. GOUPILLE FENDUE PIN LINCH 10 00 438.107 3 SCHLUESSELRING BAGUE RING 11 00 464.211 1 KNOTENKETTE 3,1X12GLD. DIN5686 CHAIN A NOEUDS CHAINE 12 00 103.302 2 SK-SCHR. M1OX55 DIN 931-8.8 VIS HEXAGONAL SCREW, HEX.HD. 13 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 14 00 100.382 1 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 15 00 122.110 1 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 16 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 17 00 923.29.130.0 1 EXZENTER SZ. EXCENTRIQUE CAM 18 00 490.993 1 SCHALTKNOPF BOUTON DE COMMANDE KNOB 19 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 20 00 122.106 1 SI-MUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK 21 00 435.653 2 TELLERFEDER C40X20, 4X1 RONDELLE BELLEVILLE DISC SPRING 22 00 173.144 4 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 23 00 155.829 2 SICHERUNGSRING 45X 2,5 DIN 47 CIRCLIP CIRCLIP 24 00 163.111 2 SCHEIBE 60X45.2X2 RONDELLE RING, SPACING 31 00 942.60.091.0 2 SCHRAUBLEISTE BARRETTE SCREW STRIP 32 00 166.842 6 SCHEIBE 21/50X6 RONDELLE RING, SPACING 33 00 103.858 6 SK-SCHR. M20X70 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 242 34 00 543.004 0 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 36 00 448.908 1 ROHRSCHELLE COLLIER POUR TUBES CLAMP 37 00 448.909 1 ANSCHWEISSPLATTE LAMINAGE WELDING PLATE 38 00 454.13.033.0 1 GRIFF POIGNEE HANDLE 39 00 103.288 1 SK-SCHR. M8X65 DIN 931-8.8 VIS A TET 6 PANS SCREW, HEX.HD. 41 00 943.60.095.0 1 STANDSTUETZE SERVO IV SZ. APPUI BAR

0943/BT 0030

35

RAHMENEINSCHWENKUNG ZUS. PIVOT. DE BATI FRAME TURNING 03892004

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 953.73.001.0 1 RAHMENEINSCHWENKUNG ZUS. PIVOT. DE BATI FRAME TURNING (1-12 1 00 942.72.010.0 1 EINSCHWENKZYLINDER CYLINDRE PIVOTANT SWIVEL CYLINDER (1,1.01,11,12 1.01 00 442.708 1 DICHTSATZ ZU 80 942.72.010.0 JEU DE JOINT SEALING SET 2 80 1300291 2 HOCHDRUCKSCHLAUCH TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 2.01 00 447.063 2 HOECHSTDRUCKSCHLAUCH L=1100 TUYAU A HAUTE PRES. ULTRA-HIGH-PRES.HOSE + 4 00 448.1.353 2 EINSTB.WINKELVERSCHRAUB. DVW RACCORD FILETE COUDE CONNECTING SCREW 5 00 943.60.110.0 1 EINSCHWENKBOLZEN SZ. AXE BOLT 11 00 942.72.030.1 1 PLATTE SZ. PLAQUE BRACKET 12 00 103.043 4 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 15 00 448.044 1 EINSCHRAUBVERSCHR.CS10 DIN2353 RACCORD VISSE THREADED UNION 20 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 21 80 1300312 1 RUECKSTROMDROSSEL DRE H1,5-0,7 REDUCTEUR DE REFLUX REDUCING VALVE 22 80 1300682 1 RUECKSTROMDROSSEL DRE M 1.5-1 REDUCTEUR DE REFLUX REDUCING VALVE 23 80 1300573 1 VERSCHRAUBUNG KOR 12/10 - 1 ZN RACCORD VISSE THREADED UNION

0943/BT 0035

RAHMENEINSCHWENKUNG ZUS. PIVOT. DE BATI FRAME TURNING 00294003

40

Type: 943

+1001

25 18

25

25

25

24

12 23

16

9

10 6

17

7 1

11 25 18

21

18

20

8

25

3

19

18 25

25

19

16

5

23 22

15

2

19

4

13 14

18 28

29

31

30

26

30

31 32 15

33

TD 2/94/3

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 953.72.000.0 1 RAHMENEINSCHWENKUNG ZUS. PIVOT. DE BATI FRAME TURNING 1 00 953.72.040.0 1 VIERGELENKHEBEL MV LEVIER LEVER 2 00 953.72.025.0 1 STANDSTUETZENH. SZ. SUPPORT SUPPORT 3 00 953.72.027.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 4 00 953.72.030.0 1 HALTERPLATTE SZ. LAMINAGE SUPPORT PLATE 5 00 953.72.020.0 1 RAHMENEINSCHW. L SZ. PIVOT. DE BATI FRAME TURNING L 6 00 953.61.075.0 1 VIERGELENKBOLZEN 25 MV SZ. AXE BOLT 7 00 953.72.010.0 1 RAHMENEINSCHW. R SZ. PIVOT. DE BATI FRAME TURNING R 8 00 953.72.036.0 1 BOLZEN AXE PIN 9 00 953.72.035.0 1 BOLZEN 2 AXE PIN 10 00 953.72.015.0 1 BOLZEN SZ. AXE PIN 11 00 953.72.014.0 2 HUELSE DOUILLE SLEEVE 12 00 953.72.034.0 1 BOLZEN 1 AXE PIN 13 00 162.402 2 SCHEIBE 24X8,5X1,5 RONDELLE RING, SPACING 14 00 120.159 2 SK-MUTTER M8 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 15 00 442.157 1 ZYLINDER VERIN REGLABLE CYLINDER ADJ. 15.01 00 442.157.001 1 DICHTSATZ ZU 00 442.157 JEU DE JOINT SEALING SET 16 00 410.363 2 EINSPANNBUCHSE 34/30X20 DOUILLE BUSH 17 00 172.170 1 SPANNSTIFT 8X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 00 155.026 4 SICHERUNGSRING 30X1,5 DIN471 CIRCLIP CIRCLIP 19 00 410.168 3 GER. BUECHSE 30X34X20 WIELAND DOUILLE BUSH 20 00 122.062 1 SICHERUNGSMUTTER M20 DIN 98O-8 ECROU „STOVER“ NUT, LOCK 21 00 162.424 1 SCHEIBE 36X20,5X4 RONDELLE RING, SPACING 22 00 122.009 2 SK-MUTTER M16 DIN 985-8 ZN ECROU HEXAGONAL NUT, HEX. 23 00 162.409 4 SCHEIBE 34X16,5X3 ZN RONDELLE RING, SPACING 24 00 100.378 2 SK-SCHR. M16X140 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 25 00 191.002 8 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 26 00 447.063 2 HOECHSTDRUCKSCHLAUCH L=1100 TUYAU A HAUTE PRES. ULTRA-HIGH-PRES.HOSE 27 00 543.014 0 LOCTITE 648/50 LOCTITE LOCTITE 28 00 448.044 2 EINSCHRAUBVERSCHR.CS10 DIN2353 RACCORD VISSE THREADED UNION 29 00 448.114 2 REDUZIERSTUTZEN RACCORD REDUCTEUR REDUCTION SOCKET 30 00 448.001 4 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 31 00 448.002 4 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 32 00 448.1.353 2 EINSTB.WINKELVERSCHRAUB. DVW RACCORD FILETE COUDE CONNECTING SCREW 33 00 442.621 1 VENTILSTEUERUNGSS. COMMANDE DE SOUPAPES VALVE CONTROL

0943/BT 0040

RAHMENEINSCHWENKUNG STANDARD PIVOT. DE BATI FRAME TURNING 06799002

42

Type: 943

14 30 31 32 1

23 27

34

27

26 25

26 29

29

25

28

26 4

29 27 5

21

20 19 12

15 16

8 2

6

17 3 33

13

22

6 24

7

9 33

22

33 11

18

10

4

20

33

TD 67-99-2

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 953.73.002.1 1 RAHMENEINSCHWENKUNG STANDARD PIVOT. DE BATI FRAME TURNING (1-34 1 00 454.13.033.0 1 GRIFF POIGNEE HANDLE 2 00 942.60.125.0 1 GEWINDEHUELSE 220 DOUILLE FILETEE SLEEVE 3 00 942.60.200.0 1 GABELSCHRAUBE 26/160 L VIS SCREW 4 00 952.60.095.0 2 VIERGELENKBOLZEN AXE BOLT 5 00 953.60.095.0 1 VIERGELENKBOLZEN M AXE BOLT 6 00 953.60.096.0 2 BUCHSE 30/25 DOUILLE BUSH 7 00 953.61.017.0 1 EINSTELLSCHRAUBE VIS DE REGLAGE ADJUSTING SCREW 8 00 953.73.110.0 1 VERSTELLHEBEL LI. SZ. LEVIER LEVER, LOCK 9 00 953.73.113.0 1 FUEHRUNGSBOLZEN BOULON DE GUIDAGE GUIDE BOLT 10 00 953.73.114.0 1 BOLZEN AXE PIN 11 00 953.73.115.0 1 VERSTELLHEBEL RE. SZ. LEVIER LEVER, LOCK 12 00 953.73.016.0 1 EINSTELLMUTTER ECROU REGLAGE ADJUSTING NUT 13 00 953.73.025.0 1 STANDSTUETZENHALTER SZ. SUPPORT SUPPORT 14 00 103.283 1 SK-SCHRAUBE M 8X4O DIN 931-8.8 VIS A TET 6 PANS SCREW HEX.HD. 15 00 107.706 0 AUGENSCHRAUBE 190 R VIS A OEIL EYE SCREW 16 00 120.381 1 FL-SK-MUTTER M30 DIN936-8 ECROU HEX. PLAT FLAT HEX NUT 17 00 128.165 1 SK-MUTTER M30 LINKSGAENGIG ECROU HEXAGONAL NUT, HEX. 18 00 172.969 2 SPANNSTIFT 8X45 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 19 00 172.977 2 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 20 00 173.122 4 SPANNSTIFT 5X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 21 00 173.143 2 SPANNSTIFT 6X36 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 22 00 410.168 2 GER. BUECHSE 30X34X20 WIELAND DOUILLE BUSH 23 00 442.621 1 VENTILSTEUERUNGSS. COMMANDE DE SOUPAPES VALVE CONTROL 24 00 442.625 1 EINSCHWENKZYLINDER CYLINDRE PIVOTANT SWIVEL CYLINDER 24.01 00 442.625.001 1 DICHTUNGSSATZ GARNITURE DE JOINTS SET OF GASKETS 25 00 447.238 2 HOECHSTDRUCKSCHLAUCH NW 6X1400 TUYAU A HAUTE PRES. ULTRA-HIGH-PRES.HOSE 26 00 448.002 3 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 27 00 448.044 3 EINSCHRAUBVERSCHR.CS10 DIN2353 RACCORD VISSE THREADED UNION 28 00 448.1.353 1 EINSTB.WINKELVERSCHRAUB. DVW RACCORD FILETE COUDE CONNECTING SCREW 29 00 448.122 3 UEBERWURFMUTTER ECROU-CHAPEAU NUT 30 00 448.901.003 1 DECKPLATTE PLAQUE DE FERMETURE COVER PLATE 31 00 448.908.001 2 KLEMMBACKE FUER SCHELLE HRZ 2 ELEMENT DE SERRAGE CLAMPING ELEMENT 32 00 448.909 1 ANSCHWEISSPLATTE LAMINAGE WELDING PLATE 33 00 163.106 4 SCHEIBE 25,2/40X3 RONDELLE RING, SPACING 34 00 447.936 1 KABELSCHUTZSCHLAUCH 45X1,5 TUYAU PROTECTION PROTECTION HOSE

0943/BT 0042

45

SCHNITTBREITENZYLINDER MSV ZUS CYLINDRE CYLINDER 03892005

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.81.000.0 1 SCHNITTBREITENZYLINDER MSV ZUS CYLINDRE CYLINDER (1-8 0.02 00 942.79.000.0 1 HOCHDRUCKSCHLAUCH PAAR TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE (10 1 00 943.81.002.0 1 SCHNITTBREITENZYLINDER CYLINDRE CYLINDER (1,1.01 1.01 00 442.707 1 DICHTSATZ ZU 80 943.81.002.0 JEU DE JOINT SEALING SET 2 80 1300312 2 RUECKSTROMDROSSEL DRE H1,5-0,7 REDUCTEUR DE REFLUX REDUCING VALVE 3 00 448.044 2 EINSCHRAUBVERSCHR.CS10 DIN2353 RACCORD VISSE THREADED UNION 4 00 448.904 1 DOPPELSCHELLE 112/112 PP DP COLLIER CLAMP 5 00 103.271 1 SK-SCHR. M6X50 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 6 00 128.103 1 SK-MUTTER M6 DIN 934 ZN. ECROU HEXAGONAL NUT, HEX. 7 00 447.926 0 SCHEUERSCHUTZWENDEL SSP960-200 TUYAU TUBE 8 00 475.172 4 KABELBINDER ATTACHE-CABLE STRIP 10 00 942.81.002.0 2 HOCHDRUCKSCHLAUCH KPL. NW6 TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE

0943/BT 0045

50

SCHNITTBREITENZYLINDER MSV ZUS CYLINDRE CYLINDER 07996427

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 954.81.000.0 1 SCHNITTBREITENZYLINDER MSV ZUS CYLINDRE CYLINDER (1-12 1 00 442.184 1 SCHNITTBREITENZYLINDER CYLINDRE CYLINDER 2 00 333.10.065.0 2 DROSSEL PAPILLON THROTTLE 3 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 4 00 120.159 1 SK-MUTTER M8 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 5 00 448.001 2 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 6 00 448.002 2 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 7 80 190037 4 KABELBINDER TY524 M-X ATTACHE-CABLE STRIP 8 00 447.926 0 SCHEUERSCHUTZWENDEL SSP960-200 TUYAU TUBE 9 00 942.81.002.0 2 HOCHDRUCKSCHLAUCH KPL. NW6 TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 10 00 448.908 3 ROHRSCHELLE COLLIER POUR TUBES CLAMP 11 00 448.909 2 ANSCHWEISSPLATTE LAMINAGE WELDING PLATE 12 00 454.13.033.0 1 GRIFF POIGNEE HANDLE

0943/BT 0050

55

VORFURCHENZYL.SERVO III ZUS. CYLINDRE CYLINDER 03892006

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 942.60.230.0 1 VORFURCHENZYL.SERVO III ZUS. CYLINDRE CYLINDER (1-6 0.02 00 942.61.230.0 1 VORFURCHENZYL.SERVO III PL.ZUS CYLINDRE CYLINDER P:PLUS (1.01-6 1 00 942.80.050.0 1 VORFURCHENZYLINDER M CYLINDRE CYLINDER (1,1.02 1.01 00 942.81.050.0 1 VORFURCHENZYLINDER MV CYLINDRE CYLINDER (1.01,1.03 P:PLUS 1.02 00 442.709 1 DICHTSATZ ZU 80 942.80.050.0 JEU DE JOINT SEALING SET 1.03 00 442.710 1 DICHTSATZ ZU 80 942.81.050.0 JEU DE JOINT SEALING SET P:PLUS 2 00 941.81.002.0 2 HOCHDRUCKSCHLAUCH TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 3 00 448.1.353 2 EINSTB.WINKELVERSCHRAUB. DVW RACCORD FILETE COUDE CONNECTING SCREW 4 80 1300646 2 GERADE EINSCHRAUBVERSCHRAUBUNG DROIT VISSAGE THREADED UNION 5 00 447.926 1 SCHEUERSCHUTZWENDEL SSP960-200 TUYAU TUBE 6 80 1900037 2 KABELBINDER 3,6X140 ATTACHE-CABLE STRIP

0943/BT 0055

57

VORFURCHENZYL. SERVO IV ZUS. VERIN CYLINDRE 01098003

Type: 943

+1001

8 12 9

3 4

13

14

10

11

7

TD 10-98-3

1

6

5

2

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 954.80.001.0 1 VORFURCHENZYL. SERVO IV ZUS. VERIN CYLINDRE (1-14 1 00 442.219 1 VORFURCHENZYLINDER CYLINDRE CYLINDER 2 00 126.26.004.0 2 DROSSEL 0,6 PAPILLON THROTTLE 3 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 4 00 120.159 1 SK-MUTTER M8 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 5 00 448.001 2 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 6 00 448.002 2 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 7 00 475.172 4 KABELBINDER ATTACHE-CABLE STRIP 8 00 447.926 0 SCHEUERSCHUTZWENDEL SSP960-200 TUYAU TUBE 1300 MM 9 00 942.81.002.0 2 HOCHDRUCKSCHLAUCH KPL. NW6 TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 10 00 448.908.001 6 KLEMMBACKE FUER SCHELLE HRZ 2 ELEMENT DE SERRAGE CLAMPING ELEMENT 11 00 448.909 2 ANSCHWEISSPLATTE LAMINAGE WELDING PLATE 12 00 454.13.033.0 1 GRIFF POIGNEE HANDLE 13 00 448.901.003 3 DECKPLATTE PLAQUE DE FERMETURE COVER PLATE 14 00 103.282 3 SK-SCHR. M8X35 DIN 931 8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD.

0943/BT 0057

60

SERVO IV 4215 CHASSIS FRAME 05697001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.50.300.0 1 SERVO IV 4215 CHASSIS FRAME P:4215 (1 0.02 00 943.51.300.0 1 SERVO IV 4315 CHASSIS FRAME P:4315 (5 0.03 00 943.29.300.0 1 SERVO IV 4402 MONTAGE (RAHMEN) CHASSIS FRAME P:4402 (8 0.04 00 943.21.300.0 1 SERVO IV 4495 MONTAGE (RAHMEN) CHASSIS FRAME P:4495 (6 0.05 00 943.23.300.0 1 SERVO IV 4495 MONTAGE (RAHMEN) CHASSIS FRAME HOLLAND P:4495 (7 0.06 00 943.25.001.0 1 SERVO IV 4495 E MONTAGE (RAHME CHASSIS FRAME 0.07 00 943.45.300.0 1 SERVO IV 4502 MONTAGE (RAHMEN) CHASSIS FRAME P:4502 (10 0.08 00 943.37.300.0 1 SERVO IV 4595 MONTAGE (RAHMEN) CHASSIS FRAME P:4595 (9 0.09 00 943.52.300.0 1 SERVO IV PLUS 8315 MONTAGE CHASSIS FRAME 0.10 00 943.30.300.0 1 SERVO IV PLUS 8402 MONTAGE CHASSIS FRAME P:8402 (17,21-26,34 0.11 00 943.22.300.0 1 SERVO IV PLUS 8495 MONTAGE CHASSIS FRAME P:8495 (15,21-26,33 0.12 00 943.24.300.0 1 SERVO IV PLUS 8495 MONTAGE CHASSIS FRAME HOLLAND P:8495, FU2 2 0.13 00 943.38.300.0 1 SERVO IV PLUS 8595 MONTAGE CHASSIS FRAME P:8595 (18,21-26,35 0.14 00 943.25.101.0 1 ANBAUTEIL 4/95 ZUS. PIECE D‘ATTELAGE SUPPORT 1 00 943.50.001.0 1 RAHMENROHR MS2/115 TUBE DE CHASSIS FRAME TUBE 2 00 943.51.001.0 1 RAHMENROHR MS3/115 TUBE DE CHASSIS FRAME TUBE 3 00 943.29.001.0 1 RAHMENROHR MS4/102 TUBE DE CHASSIS FRAME TUBE P:4402 4 00 943.21.001.0 1 RAHMENROHR MS4/95 TUBE DE CHASSIS FRAME TUBE P:4495 5 00 943.23.001.1 1 RAHMENROHR MS4/95 HOLLAND TUBE DE CHASSIS FRAME TUBE HOLLAND P:4495 7 00 943.45.001.0 1 RAHMENROHR MS5/102 TUBE DE CHASSIS FRAME TUBE P.4502 8 00 943.37.001.0 1 RAHMENROHR MS5/95 TUBE DE CHASSIS FRAME TUBE P:4595 9 00 943.49.001.0 1 RAHMENROHR MS6/88 TUBE DE CHASSIS FRAME TUBE P:4685 11 00 943.30.001.0 1 RAHMENROHR MS4/102 V TUBE DE CHASSIS FRAME TUBE P:8402 12 00 943.22.001.0 1 RAHMENROHR MS4/95 V TUBE DE CHASSIS FRAME TUBE P:8495 13 00 943.24.001.1 1 RAHMENROHR MS4/95 HOLLAND TUBE DE CHASSIS FRAME TUBE HOLLAND P:8495 14 00 943.38.001.0 1 RAHMENROHR MS5/95 V TUBE DE CHASSIS FRAME TUBE P:8595 15 00 943.25.310.0 1 RAHMEN 4395 E SZ. CHASSIS OSCILLANT FRAME 20 80 1900174 2 ROHRSCHUTZKAPPE 150X10 PANNEAU COVER 21 00 941.80.013.0 1 WINKEL L CORNIERE ANGLE L 22 00 941.80.014.0 1 WINKEL R CORNIERE ANGLE R 23 00 942.80.023.0 2 ZEIGER INDICATEUR INDICATOR 24 00 118.005 2 GEWINDEFORMSCHRAUBE M 6X12-8.8 VIS TARAUDEUSE STUD 25 00 495.609 1 AZB „SCHNITTBREITEN/95“ L DECALCOMANIE TRANSFER L/95 25.01 00 495.611 1 AZB „SCHNITTBREITEN/102“ L DECALCOMANIE TRANSFER L/102 26 00 495.610 1 AZB „SCHNITTBREITEN/95“ R DECALCOMANIE TRANSFER R/95 26.01 00 495.612 1 AZB „SCHNITTBREITEN/102“ R DECALCOMANIE TRANSFER R/102 31 00 943.06.002.0 1 VERSTELLSTANGE MS3/95 TIGE REGLABLE ROD P:8395 32 00 943.14.002.0 1 VERSTELLSTANGE MS3/102 TIGE REGLABLE ROD 33 00 943.22.002.0 1 VERSTELLSTANGE MS4/95 TIGE REGLABLE ROD 34 00 943.30.002.0 1 VERSTELLSTANGE MS4/102 TIGE REGLABLE ROD 35 00 943.38.002.0 1 VERSTELLSTANGE MS5/95 TIGE REGLABLE ROD 36 00 943.46.002.0 1 VERSTELLSTANGE MS5/102 TIGE REGLABLE ROD 37 80 1900175 2 ROHRSCHUTZKAPPE COUVERCLE CARRE FITTING P:PLUS 38 00 943.06.008.2 0 DISTANZRING LANG RONDELLE D‘ECART. SPACER 4-8STK/P:PLUS 39 00 943.06.009.2 2 DISTANZRING KURZ RONDELLE D‘ECART. SPACER P:PLUS 41 00 943.84.001.2 2 KOERPERHALTER MS 72 L SUPPORT DE CORPS HOLDER P:74 /L 42 00 943.84.002.2 2 KOERPERHALTER MS 72 R SUPPORT DE CORPS HOLDER P:74 /R 43 00 943.87.001.2 2 KOERPERHALTER MS 78 L SUPPORT DE CORPS HOLDER P:80 /L 44 00 943.87.002.2 2 KOERPERHALTER MS 78 R SUPPORT DE CORPS HOLDER P:80 /R 45 00 943.87.201.0 1 KOERPERHALTER L SUPP.DE CORPS GAUCHE HOLDER LEFT P:88 /L 46 00 943.87.202.0 1 KOERPERHALTER R SUPP.DE CORPS DROITE HOLDER RIGHT P:88 /R 51 00 105.989 0 SENKSCHR M20X75 DIN 985 8.8 VIS A TETE FRAISEE HEXAGON BOLT 6-10STK 52 00 101.078 0 SK-SCHR. M20X1,5X80 DIN 960 VIS A TET 6 PANS SCREW, HEX.HD. 6-10STK 53 00 122.511 0 SK-MUTTER M20-10 ZN DIN 985 ECROU HEXAGONAL NUT, HEX. 6-10STK 54 00 122.530 0 SK-MUTTER M20X1.5 DIN985-10 ECROU HEXAGONAL NUT, HEX. 6-10STK 55 00 941.90.101.1 0 EXZENTERBUCHSE KURZ DOUILLE A EXCENTR. ECCENTRIC BUSH 6-10STK 56 00 941.91.101.1 0 EXZENTERBUCHSE LANG DOUILLE A EXCENTR. ECCENTRIC BUSH 6-10STK 2 FU2: (16,21-26,33 2 FU2: (16,21-26,33 2 FU2: (16,21-26,33

0943/BT 0060

65

SCHALE MS SERVO IV COQUILLE BUSHING 14499001

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.05.100.0 1 SCHALE MS SERVO IV COQUILLE BUSHING ST (1-9 0.02 00 948.05.060.0 1 GEGENSCHALE MS FUER SERVO NOVA COQUILLE CONTRE COUNTER BUSHING ST (11-15 0.03 00 943.06.100.0 1 SCHALE MS V COQUILLE BUSHING ST (51-73 0.04 00 941.06.020.0 2 ANLENKHEBEL I F LEVIER LEVER ST (55,74,5 0.05 00 941.06.040.0 1 ANLENKHEBEL II R LEVIER LEVER ST P:PLUS(59,75-77/R 0.06 00 941.06.050.0 1 ANLENKHEBEL II L LEVIER LEVER ST P:PLUS(60,75-77/L 1 00 943.05.005.0 1 SCHALE MS COQUILLI BUSHING ST 2 00 101.809 4 SK-SCHR VIS A TET 6 PANS SCREW, HEX.HD. ST 3 00 173.527 1 SPANNSTIFT 25X170 GOUPILLE MECANINDUS ROLLPIN ST 4 00 100.382 1 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. ST 5 00 103.932 1 SK-SCHR. M20X220 DIN 931 10.9 VIS A TET 6 PANS SCREW, HEX.HD. ST 6 00 943.05.015.0 1 RAHMENSCHRAUBE M16X200 N.Z. VIS SCREW ST 7 80 750106Z 2 SCHEIBE 26X42X3 BL.19 RONDELLE RING, SPACING ST 8 00 122.110 6 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK ST 9 00 122.011 1 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. ST 10 00 162.424 1 SCHEIBE 36X20,5X4 RONDELLE RING, SPACING 11 00 943.05.006.1 1 GEGENSCHALE MS 35 CONTRE COQUILLE COUNTER BUSHING ST 12 00 101.813 2 KOERPER-HALTESCHR. VIS DE CORPS BODY SCREW ST 13 00 943.05.010.2 2 SCHERSCHRAUBE MS M16X85 10.9 VIS SCREW ST 14 00 122.011 2 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. ST 15 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK ST 16 00 943.05.020.0 2 SCHALENVERSTEIFUNG MS RENFORT REINEFORCEMENT ST 51 00 943.06.010.0 1 SCHALE MS/V SZ. COQUILLE BUSHING P:PLUS 52 00 101.809 4 SK-SCHR VIS A TET 6 PANS SCREW, HEX.HD. ST 53 00 943.06.003.1 1 SCHLITZHUELSE DOUILLE SLEEVE ST P:PLUS 54 00 942.06.004.0 2 KONUSRING VORNE BAGUE RING ST P:PLUS 55 00 941.06.030.0 2 ANLENKHEBEL I LEVIER LEVER ST 56 00 943.06.005.1 2 BUNDHUELSE HINTEN COLLERETTE-DOUILLE COLLAR-SLEEVE ST P:PLUS 57 00 173.513 1 SPANNSTIFT 21X 200 DIN 7346 GOUPILLE MECANINDUS ROLLPIN ST P:PLUS 58 00 100.382 1 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. ST P:PLUS 59 00 941.06.060.0 1 ANLENKHEBEL II R LEVIER LEVER ST /R 60 00 941.06.070.0 1 ANLENKHEBEL II L LEVIER LEVER ST /L 61 00 941.06.042.0 2 HUELSE DOUILLE SLEEVE ST P:PLUS 62 00 173.509 2 SPANNHUELSE 21X32 DIN 7346 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE ST P:PLUS 63 00 100.365 2 SK-SCHR. M16X55 DIN 931-8.8 VIS A TET 6 PANS SCREW, HEX.HD. ST P:PLUS 64 00 943.06.013.0 1 BOLZEN AXE PIN ST P:PLUS 65 00 104.083 2 ZYL-SCHR. M12X30 DIN 912 8,8 VIS-CYLINDRIQUE BOLT, SOCKET ST P:PLUS 66 00 941.06.007.1 2 BUNDHUELSE L COLLERETTE-DOUILLE COLLAR-SLEEVE ST P:PLUS /L 67 00 122.110 8 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK ST P:PLUS 68 00 122.011 1 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. ST P:PLUS 69 00 103.932 1 SK-SCHR. M20X220 DIN 931 10.9 VIS A TET 6 PANS SCREW, HEX.HD. ST P:PLUS 70 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE ST 71 00 942.06.012.0 2 LANGLOCHABDECKUNG PANNEAU PANEL ST P:PLUS 72 00 162.120 2 SCHEIBE 25 RONDELLE RING, SPACING ST P:PLUS 73 00 100.494 1 SK-SCHR. M16X240 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. ST P:PLUS 74 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE ST 75 00 941.06.021.0 6 LAGERBUCHSE 28X15 COUSSINET BUSHING ST 76 00 941.06.041.0 2 LAGERBUCHSE 28X12 COUSSINET BUSHING ST 77 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE ST 80 00 943.06.080.0 2 GEGENLAGER MS/V SZ. PALIER BEARING ST

0943/BT 0065

70

GRUNDKONSOLE VORNE MS ZUS. CONSOLE CONSOLE 03892010

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.03.250.0 1 GRUNDKONSOLE VORNE MS ZUS. CONSOLE CONSOLE (1-9 0.02 00 923.29.320.1 1 GRUNDKONSOLE VORNE MS V ZUS. CONSOLE CONSOLE FU (1.01,6,7,9,22,24 1 0.03 00 923.04.250.0 1 GRUNDKONSOLE VORNE MS V ZUS. CONSOLE CONSOLE P:PLUS (1-3,6-10 0.04 00 923.39.020.1 1 T.RAD GRUNDKONSOLE MS V ZUS. DISPOS.DE TRANSPORT T.WHEEL CONSOLE FU,FU1 1 2 0.05 00 923.14.003.2 1 DOPPELTASTRAD 460 X 145 ROUE SUPPORT GROUND WHEEL (13-22,30 0.06 00 923.14.103.1 1 DOPPELTASTRAD 505 X 185 ROUE SUPPORT GROUND WHEEL (13-22,30 1 00 923.03.260.0 1 GRUNDKONSOLE VORNE MS SZ. CONSOLE CONSOLE 1.01 00 923.39.040.1 1 GRUNDKONSOLE MS+MS V STEIN SZ. CONSOLE CONSOLE FU 1 4 00 923.03.251.0 2 DISTANZRING RONDELLE D‘ECART. SPACER M:PLUS 5 00 172.872 2 SPANNSTIFT 25 X 16 DIN 734 GOUPILLE MECANINDUS ROLLPIN M:PLUS 6 00 103.933 1 SK-SCHR. M20X240DIN931DACRO10. VIS A TET 6 PANS SCREW, HEX.HD. 7 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU „STOVER“ NUT, LOCK 8 00 100.494 1 SK-SCHR. M16X240 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 9 00 122.110 1 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 10 00 923.29.231.1 2 AUSGLEICHSHUELSE DOUILLE SLEEVE P:PLUS 11 00 923.03.051.0 2 GRUNDKONSOLE HINTEN MS SZ. CONSOLE CONSOLE 11.01 00 923.04.051.0 2 GRUNDKONSOLE HINTEN MS V SZ. CONSOLE CONSOLE P:PLUS 11.02 00 923.04.060.0 2 GRUNDKONSOLE HINTEN MS V CONSOLE CONSOLE 13 00 923.14.035.0 2 SPINDEL SZ. PIVOT SPINDLE 14 00 923.14.043.0 4 SECHSKANT HEXAGONE HEXAGON 15 00 172.140 4 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 16 00 923.14.070.2 1 KONSOLE F.DOPPELTASTRAD L+M CONSOLE BRACKET 17 00 923.14.045.0 2 SPINDELMUTTER ECROU SPINDLE NUT 18 00 923.14.015.0 2 TASTRADFEDER ZUS. RESSORT SPRING 19 00 172.132 2 SPANNSTIFT 6X12 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 20 00 923.01.070.0 2 STECKER SZ. FICHE PIN 21 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 22 00 918.01.363.0 2 AUSGLEICHSHUELSE MS DOUILLE SLEEVE M:PLUS/FU 1 23 00 923.29.231.1 2 AUSGLEICHSHUELSE DOUILLE SLEEVE P:PLUS/FU 1 24 00 100.383 1 SK-SCHR. M16X220 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 1 FU: FUER TRANSPORTRADEINRICHTUNG 1 1 FU: POUR DISPOSITIF DE TRANSPORT

FU: POUR DISPOSITIF DE TRANSPORT

2 FU1: FUER TRANSPORTRADEINRICHTUNG P:PLUS (1.01,6,7,9,23,24 FU1: POUR DISPOSITIF DE TRANSPORT P:PLUS (1.01,6,7,9,23,24 2 2 FU1: POUR DISPOSITIF DE TRANSPORT P:PLUS (1.01,6,7,9,23,24

0943/BT 0070

75

TASTRAD I ZUS. ROUE PALPEUSE GROUND WHEEL 07992005

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.14.001.1 1 TASTRAD I ZUS. ROUE PALPEUSE GROUND WHEEL (1-11,14-19 0.02 00 923.14.002.1 1 TASTRAD II ZUS. ROUE PALPEUSE GROUND WHEEL (2-19 0.03 00 923.14.101.1 1 TASTRAD I ZUS. (ZWISCH.LOESG) ROUE PALPEUSE GROUND WHEEL (5-9,15,18,19,FU1 1 0.04 00 923.14.102.1 1 TASTRAD II ZUS. (ZWISCH.LOESG) ROUE PALPEUSE GROUND WHEEL (5-9,15,18,19,FU2 2 0.05 00 923.14.210.0 1 TASTRADADAPTER SZ. RACCORD ADAPTER 1 00 923.14.020.X 1 STUETZRADSTANGE I SZ. TIGE ROD 2 00 500.0.101 2 STAHLBALLONRAD TYP EK 460X145 PNEU BALLON BALLOON TYRE (51-59 3 00 155.817 2 SICHERUNGSRING 20X1,75 DIN 471 CIRCLIP CIRCLIP 4 00 923.44.014.1 2 ABSTREIFER RACLEUR SCRAPER CPTE. 5 00 100.065 2 SK-SCHRAUBE M10X30 DIN 601 4,6 VIS A TET 6 PANS SCREW HEX.HD. 7 80 1900632 4 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 8 00 162.159 2 SCHEIBE A10,5 DIN9021 RONDELLE RING, SPACING 9 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 9.01 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 11 00 923.14.020.1 1 STUETZRADSTANGE I TIGE ROD + 12 00 923.14.030.0 1 STUETZRADSTANGE II SZ. TIGE ROD 13 00 923.14.030.1 1 STUETZRADSTANGE II TIGE ROD + 14 00 923.14.005.0 1 ABSTREIFER 460 L RACLEUR SCRAPER CPTE. +/L 14.01 00 923.14.006.0 1 ABSTREIFER 460 R RACLEUR SCRAPER CPTE. +/R 15 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. + 18 80 750065Z 4 SCHEIBE 13X23X2 RONDELLE RING, SPACING + 19 00 122.108 2 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 21 00 923.14.120.X 1 STUETZRADSTANGE I SZ. TIGE ROD 22 00 923.14.114.0 2 ABSTREIFER FUER 505 RACLEUR SCRAPER CPTE. 23 00 500.0.102 2 SCHEIBENRAD 505X183X3 ROUE PLEINE DISC WHEEL (61-69 24 80 0280600 2 SICHERUNGSRING AS 25 X 2 DIN CIRCLIP CIRCLIP 26 00 923.14.130.X 1 STUETZRADSTANGE II SZ. TIGE ROD 31 00 923.14.120.1 1 STUETZRADSTANGE I TIGE ROD + 32 00 923.14.130.1 1 STUETZRADSTANGE TIGE ROD + 33 00 923.14.105.0 1 ABSTREIFER 505 L RACLEUR SCRAPER CPTE. +L 33.01 00 923.14.106.0 1 ABSTREIFER 505 R RACLEUR SCRAPER CPTE. +R 51 00 451.101.003 4 Z-LAMELLE LAMELLE LAMINATION 52 00 400.216 2 RILLENKUGELLAGER 6205 DIN625 ROULEM.DE BUTEE BEARING 53 00 190.023 2 SCHMIERNIPPEL FORM A M6 RACCORD DE GRAISSEUR GREASING NIPPLE 54 00 451.101.001 2 ABSTANDROHR ENTRETOISE SPACER TUBE 58 00 400.313.001 2 RILLENKUGELLAGER 6304 DIN 625 ROULEM.DE BUTEE BEARING 59 00 451.101.002 2 RADKAPPE 52MM COUVERCLE CAP 61 00 451.102.003 4 Z-LAMELLE LAMELLE LAMINATION 62 00 400.219 2 RILLENKUGELLAGER 6206 DIN 625 ROULEM.DE BUTEE BEARING 63 00 190.023 2 SCHMIERNIPPEL FORM A M6 RACCORD DE GRAISSEUR GREASING NIPPLE 64 00 451.102.001 2 ABSTANDROHR ENTRETOISE SPACER TUBE 68 00 400.316 2 RILLENKUGELLAGER 6305 DIN625 ROULEM.DE BUTEE BEARING 69 00 451.102.002 2 RADKAPPE 62 MM COUVERCLE CAP 1 FU1: 21-25,27-32 1 FU1: 21-25,27-32 1 FU1: 21-25,27-32 2 FU2: 23-26,32,33 2 FU2: 23-26,32,33 2 FU2: 23-26,32,33

0943/BT 0075

80

PENDELTASTRAD 460X145 ZUS. ROUE SUPPORT GROUND WHEEL 07992002

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.002.2 1 PENDELTASTRAD 460X145 ZUS. ROUE SUPPORT GROUND WHEEL (1-56 0.02 00 923.44.080.0 1 PENDELTASTRAD 460 ROUE SUPPORT GROUND WHEEL (1-26,54-56 0.03 00 923.44.001.1 1 TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL (1-16 0.04 00 923.44.019.2 1 FUEHRUNG ZUS. GUIDE GUIDE (41-45 0.05 00 923.44.070.0 1 PENDELLAGER PALIER BEARING (54-55 0.06 00 923.44.102.1 1 PENDELTASTRAD 505X185 ZUS. ROUE SUPPORT GROUND WHEEL (9-66 0.07 00 923.44.510.0 1 PENDEL-GU-TASTRAD 545 KPL. ROUE SUPPORT GROUND WHEEL (9-61,63-65,67-69 0.08 00 923.44.530.0 1 PENDEL-GUMMITASTRAD ROUE SUPPORT GROUND WHEEL (9-26,54,55,61,FU 1 0.09 00 923.44.130.0 1 PENDELTASTRAD 505 F ROUE SUPPORT GROUND WHEEL (9-26,54,55,61-66 0.10 00 923.44.101.1 1 TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL 0.11 00 500.0.103 1 BEREIFUNG 6.00X9 PNEUS TYRES (67-69 1 00 923.44.010.X 1 STUETZRADSTANGE SZ. TIGE ROD 1.01 00 923.44.010.1 1 STUETZRADSTANGE TIGE ROD + 2 00 500.0.100 1 STAHLBALLONRAD 460X145X4 PNEU BALLON BALLOON TYRE 3 00 155.817 1 SICHERUNGSRING 20X1,75 DIN 471 CIRCLIP CIRCLIP 4 00 923.44.014.1 2 ABSTREIFER RACLEUR SCRAPER CPTE. 5 00 923.14.005.0 1 ABSTREIFER 460 L RACLEUR SCRAPER CPTE. +/L 5.01 00 923.14.006.0 1 ABSTREIFER 460 R RACLEUR SCRAPER CPTE. +/R 6 00 100.065 2 SK-SCHRAUBE M10X30 DIN 601 4,6 VIS A TET 6 PANS SCREW HEX.HD. 7 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 8 00 162.159 2 SCHEIBE A10,5 DIN9021 RONDELLE RING, SPACING 10 00 923.44.005.1 1 MITNEHMERDORN SZ. MANDRIN PIN 11 00 923.44.008.0 1 STELLRING BL 8 BAGUE DE REGLAGE SET COLLAR 12 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 13 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 14 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. + 15 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 16 80 750065Z 4 SCHEIBE 13X23X2 RONDELLE RING, SPACING + 24 00 923.44.033.0 1 STELLRING BL 16 BAGUE DE REGLAGE SET COLLAR 25 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 26 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 32 00 100.135 2 SK-SCHR. M16X70 DIN 933 VIS A TET 6 PANS SCREW, HEX.HD. 33 00 120.328 2 FL.SK-MUTTER M16 DIN 936-8 ECROU HEXAGONAL NUT, HEX.HD. 34 00 923.01.070.0 2 STECKER SZ. FICHE PIN 35 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 41 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 42 00 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 43 00 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 44 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 45 80 1120200 1 FEDER 40X60X1 923.44.030.0 RESSORT SPRING 54 00 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 55 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 56 00 451.101.002 1 RADKAPPE 52MM COUVERCLE CAP 61 00 923.44.110.1 1 STUETZRADSTANGE SZ. TIGE ROD 63 80 0280600 1 SICHERUNGSRING AS 25 X 2 DIN CIRCLIP CIRCLIP 65 00 923.14.105.0 1 ABSTREIFER 505 L RACLEUR SCRAPER CPTE. L 65.01 00 923.14.106.0 1 ABSTREIFER 505 R RACLEUR SCRAPER CPTE. R 66 00 451.102.002 1 RADKAPPE 62 MM COUVERCLE CAP 67 00 451.541 1 FELGE M.NABE 4.00EX9 JANTE DE ROUE WHEEL RIM 68 00 452.019 1 REIFEN 6.00-9 T522 6PR PNEUMATIQUE TYRE 69 00 452.516 1 SCHLAUCH 6.00-9 TUYAU SOUPLE TUBE 70 00 0 ---*70 81 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 82 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 1 FU: 63-65,67-69 1 FU: 63-65,67-69 1 FU: 63-65,67-69

0943/BT 0080

83

PENDELGUMMITASTRAD ZUS. ROUE PENDULAIRE SWIVEL RUBBER WHEEL 10498004

Type: 943

1

+1001

32

2 24 16

6 27 7 5 23

4

30

30

17

15 26 10

21

9

14

29

31

21

13

9

13 14

11 TD 104-98-4

20 33 20

18

25

28

19 21

35 / 36 / 37 12

3

22

19 19

8

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.550.0 1 PENDELGUMMITASTRAD ZUS. ROUE PENDULAIRE SWIVEL RUBBER WHEEL 0.02 00 500.0.106 1 BEREIFUNG 23X10.50-12 4 PR TL PNEUS TYRES (35-37 1 80 923.01.070.0 1 STECKER SZ. FICHE PIN 2 80 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 3 80 923.44.008.0 1 STELLRING BL8 BAGUE DE REGLAGE SET COLLAR 4 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 5 80 923.44.033.0 1 STELLRING BL16 BAGUE DE REGLAGE SET COLLAR 6 80 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 7 80 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 8 00 923.44.555.0 1 MITNEHMERDORN SZ MANDRIN PIN 9 00 923.44.558.0 2 ABSTREIFER RACLEUR SCRAPER CPTE. 10 00 923.44.580.0 1 RADTRAEGER SZ. SUPPORT DE ROUE WHEEL SUPPORT 11 00 923.44.590.0 1 RADNABE SZ. MOYEU DE ROUE WHEEL HUB 12 80 923.63.089.0 1 RING BAGUE RING 13 00 101.018 5 SK-SCHRAUBE M14X1,5X40 DIN 961 VIS A TET 6 PANS SCREW HEX.HD. 14 00 103.088 4 SK-SCHR. M12X40 DIN 933-8.8 VIS HEXAGONAL SCREW, HEX.HD. 15 00 103.137 2 SK-SCHRAUBE M16X 80 DIN 933 VIS A TET 6 PANS SCREW HEX.HD. 16 00 1120200 1 FEDER 40 X 60 X 1 ZNG.NR. 923 RESSORT SPRING 17 00 120.163 2 SK-MUTTER M16 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 18 00 121.113 1 KRONENMUTTER M24X3 DIN 935 8 ECROU CRENELE NUT, SLOTTED 19 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 20 00 127.002 5 KUGELBUNDM. M 14X1,5 DIN 74361 ECROU A EMBASE WHEEL NUT 21 00 162.403 4 SCHEIBE 28X13X3 ZN DIN 1543 RONDELLE RING, SPACING 22 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 23 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 24 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 25 00 175.256 1 SPLINT 4X40 DIN 94 ZN GOUPILLE FENDUE COTTERPIN 26 00 190.002 1 SCHMIERNIPPEL A M8X1 DIN 71412 RACCORD DE GRAISSEUR GREASING NIPPLE 27 00 190.007 2 SCHMIERNIPPEL B M8X1 DIN 71412 RACCORD DE GRAISSEUR GREASING NIPPLE 28 00 404.506 1 KEGELROLLENLAGER 30206 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 29 00 404.508 1 KEGELROLLENLAGER 30208 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 30 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 31 00 415.186 1 WELLENDICHTRING A 60X80X10 BAGNE D ETANCHEITE OIL SEAL 32 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 33 00 451.542.003 1 RADKAPPE 62 MM COUVERCLE CAP 35 00 452.084 1 REIFEN 23/10.50-12 4PRTL PNEUMATIQUE TYRE 36 00 452.560 1 SCHLAUCH 23/10.50-12 TUYAU SOUPLE TUBE 37 00 451.568 1 FELGE 7.00/12X3 JANTE DE ROUE WHEEL RIM

0943/BT 0083

85

UNI-GUMMIRAD ZUS. ROUE MIXTE UNI-RUBBER WHEEL 03892014

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.03.500.0 1 UNI-GUMMIRAD ZUS. ROUE MIXTE UNI-RUBBER WHEEL (1-8 0.02 00 923.03.550.0 1 PE-TASTR-EINR.ZUS F.UNI-GUMMIR DISPOSITIF P ROUE M. ADAPTER F. TRA WHEEL (1-43 0.03 00 923.03.580.0 1 PE-TASTR-EINR.F.UNI-GUMMIRAD DISPOSITIF P ROUE M. ADAPTER F TRA. WHEEL (10,11,21-43 0.04 00 923.44.019.2 1 FUEHRUNG ZUS. GUIDE GUIDE (31-35 0.05 00 923.44.070.0 1 PENDELLAGER PALIER BEARING (10,11 0.06 00 923.29.350.0 1 T.RAD EINR.F.UNI-GUMMIRAD ZUS. DISPOS.DE TRANSPORT T.WHEEL ADAPTER (51-60 0.07 00 923.39.070.1 1 ZUBEH. T.RAD.EINR. D+A ACCESSOIRE ACCESSORY (15,61-65 0.08 00 923.29.390.0 1 ZUBEH. T.RAD ADAPTER U. EINR.D ACCESSOIRE ACCESSORY (14,15 0.09 00 918.01.362.1 1 SS/TRA.RADKONS.ZUS SERVO IV CONSOLE CONSOLE (71-75/*150 0.10 00 918.01.380.2 1 SS/TRA.RADKONS.ZUS SERVO IV PL CONSOLE CONSOLE (71,73-81 1 00 923.03.510.0 1 ACHSE SZ. ESSIEU AXLE 2 00 500.0.104 1 BEREIFUNG 6,00X9 PROFIL GLATT ROUE WHEEL (6-8 3 80 0280600 1 SICHERUNGSRING AS 25 X 2 DIN CIRCLIP CIRCLIP 4 00 923.03.520.0 1 RINGSTECKER SZ. PRISE SOCKET 5 00 438.017 1 KLAPPVORSTECKER 6X42 DIN 11O23 GOUPILLE FENDUE PIN LINCH 6 00 451.543 1 FELGE M. NABE 4.00 EX9 JANTE DE ROUE WHEEL RIM 7 00 452.020 1 REIFEN 6.00-9 10PR PNEUMATIQUE TYRE 8 00 452.516 1 SCHLAUCH 6.00-9 TUYAU SOUPLE TUBE 10 00 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 11 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 12 00 100.135 2 SK-SCHR. M16X70 DIN 933 VIS A TET 6 PANS SCREW, HEX.HD. 13 00 120.328 2 FL.SK-MUTTER M16 DIN 936-8 ECROU HEXAGONAL NUT, HEX.HD. 14 00 923.01.070.0 4 STECKER SZ. FICHE PIN 15 00 438.020 6 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 21 00 923.03.560.0 1 STUETZRADSTANGE ZUS. TIGE ROD (21-26 22 80 1900632 1 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 23 00 923.44.005.1 1 MITNEHMERDORN SZ. MANDRIN PIN 24 00 923.44.008.0 1 STELLRING BL 8 BAGUE DE REGLAGE SET COLLAR 25 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 26 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 31 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 32 00 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 33 00 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 34 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 35 80 1120200 1 FEDER 40X60X1 923.44.030.0 RESSORT SPRING 41 00 923.44.033.0 1 STELLRING BL 16 BAGUE DE REGLAGE SET COLLAR 42 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 43 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 51 00 923.29.360.0 1 TRANSPORTRADTRAEGER SZ. SUPPORT DE ROUE WHEEL SUPPORT 52 00 923.29.370.0 1 TRANSPORTRADLAGER SZ. PALIER DE ROUE WHEEL BEARING 53 00 923.29.036.0 1 STELLRING BAGUE DE REGLAGE SET COLLAR 54 00 172.176 1 SPANNSTIFT 8X70 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 55 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 56 80 0410490 2 BUCHSE 55X60X40 B09 DOUILLE BUSH 57 00 923.29.380.0 1 STECKER SZ. FICHE PIN 58 00 172.078 1 SPANNSTIFT 4X24 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 59 80 1131030 1 FEDERSTECKER RD4-VERZ. AGRAFE SAFETY SPRING 60 80 1900081 1 KNOTENKETTE M. S-HAKEN CHAINE CHAINE 61 00 923.39.080.1 1 UNIRAD-TRA.-KONSOLE SZ. CONSOLE CONSOLE 62 80 752747Z 4 BUNDRING BL.13 COLLET COLLAR 63 00 103.962 4 SK-SCHR. M20X1,5X85 VIS A TET 6 PANS SCREW, HEX.HD. 64 00 122.530 4 SK-MUTTER M20X1.5 DIN985-10 ECROU HEXAGONAL NUT, HEX. 65 00 923.29.180.0 2 TRANSPORTRAD-STECKER SZ. FICHE PIN 71 00 918.01.390.2 1 SS-KONSOLE MS V SZ. CONSOLE BRACKET 72 00 918.01.363.0 2 AUSGLEICHSHUELSE MS DOUILLE SLEEVE 73 00 103.933 1 SK-SCHR. M20X240DIN931DACRO10. VIS A TET 6 PANS SCREW, HEX.HD. 74 00 100.383 1 SK-SCHR. M16X220 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 75 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU „STOVER“ NUT, LOCK 76 00 122.110 5 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 81 00 923.29.231.1 2 AUSGLEICHSHUELSE DOUILLE SLEEVE P:PLUS

0943/BT 0085

90

PE.-TAST-U.TRA.RAD M.KONSOLE ROUE COMB.AVEC CONS. TRANSP. WHEEL CONSOL 07792006

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.39.100.1 1 PE.-TAST-U.TRA.RAD M.KONSOLE ROUE COMB.AVEC CONS. TRANSP. WHEEL CONSOL (1-54 0.02 00 918.06.310.0 1 TRANSPORTRAD-KONSOLE ZUS. ROUE TRANSP. CONSOLE TRANSP.WHEEL CONSOLE 0.03 00 923.39.050.2 1 TRANSPORTRAD-KONSOLE ZUS. CONSOLE ROUE TRANSP. TRANS. WHEEL BRACKET (1-6 0.04 00 923.39.110.1 1 PE.-TAST-U.TRA.RAD O.KONSOLE ROUE COMB.SANS CONS. TURN OVER A. T WHEEL (11-54 0.05 00 923.29.058.0 1 TRA-RADLAGER ZUS. PALIER DE ROUE TRA-WHEEL BEARING (53,54 0.06 00 923.39.158.0 1 DREHLAGER ZUS. COUSSINET DE PIVOT. PIVOT BEARING (51,52 1 00 923.39.060.2 1 TRA.-RAD-KONS.SZ. CONSOLE ROUE TRANSPO TRA.WHEEL BRACKET 2 80 752747Z 4 BUNDRING BL.13 COLLET COLLAR 3 00 103.962 4 SK-SCHR. M20X1,5X85 VIS A TET 6 PANS SCREW, HEX.HD. 4 00 122.530 4 SK-MUTTER M20X1.5 DIN985-10 ECROU HEXAGONAL NUT, HEX. 5 00 923.29.180.0 2 TRANSPORTRAD-STECKER SZ. FICHE PIN 6 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 11 00 923.39.120.1 1 TRANSPORTRADSTIEL SZ. SUPP.DE ROUE TRANSP. TIGE DE ROUE TRANSPO 12 00 923.39.105.0 1 RAD 6.00EX15“X2,5 MM ROUE WHEEL 80 1665200 (61-66 13 80 750098Z 1 SCHEIBE 25X36X4 BL. 16 RONDELLE RING, SPACING 14 00 121.212 1 KRONENMUTTER M24X1,5 DIN 935 ECROU CRENELE NUT, SLOTTED 15 00 923.29.150.1 1 LAGER SZ. SUPPORT ROULEAU BEARING 16 00 923.39.130.1 1 DREHBOLZEN SZ. AXE BOLT 19 00 923.39.180.0 1 GRIFF SZ. POIGNEE HANDLE 20 00 923.39.150.0 1 KLINKE SZ. CLIQUET PAWL 20.01 00 923.39.150.1 1 KLINKE CLIQUET PAWL + 21 00 923.29.015.1 1 SCHWENKACHSE ESSIEU ORIENTABLE SWIVEL AXLE 22 00 172.323 2 SPANNSTIFT 16X70 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 23 00 103.330 1 SK-SCHR. M12X90 DIN 931-8.8 VIS A TET 6 PANS SCREW, HEX.HD. 24 00 122.108 1 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 25 00 923.39.175.0 1 ARRETIERBOLZEN BOULON D‘ARRET LOCKING DEVICE BOLT 26 00 172.196 1 SPANNSTIFT 10X36 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 27 00 172.176 1 SPANNSTIFT 8X70 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 28 00 923.39.146.0 1 SPINDELFUEHRUNG GUIDE TIGE SOUPAPE SPINDEL GUIDE 29 00 923.29.045.1 1 SPINDELMUTTER ECROU SPINDLE NUT 30 00 923.39.140.1 1 VERSTELLSPINDEL SZ. BROCHE DE REGLAGE ADJUSTING SPINDEL 31 00 923.39.143.1 1 STELLRING BAGUE DE REGLAGE SET COLLAR 31.01 00 923.39.143.2 1 STELLRING BAGUE DE REGLAGE SET COLLAR + 32 00 172.193 1 SPANNHUELSE 10X28 DIN 1481 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE 33 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 34 00 923.39.155.1 1 ARRETIERFEDER RESSORT SPRING 35 00 435.213 2 DRUCKFEDER D-144 C 0.9X5.4X22 RESSORT DE PRESSION SPRING 36 00 414.027 2 STAHLKUGEL 7 KL.III DINI5401 BILLE EN ACIER BALL 37 00 157.032 2 SICHERUNGSRING 40X1,75 DIN 471 CIRCLIP CIRCLIP 38 00 157.835 1 SICHERUNGSRING AS 60X3DIN 471 CIRCLIP CIRCLIP 39 00 166.602 1 PASS-SCHEIBE S 60X75X3 RONDELLE WASHER 40 00 191.002 5 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 41 00 175.066 1 SPLINT 5X40 DIN 94 GOUPILLE FENDUE COTTERPIN 42 00 923.39.185.0 1 DISTANZSCHEIBE ANNEAU ENTRETOISE SPACER RING 51 00 923.39.160.1 1 DREHLAGER COUSSINET DE PIVOT. PIVOT BEARING 52 80 0413240 2 BUCHSE GER.45X50X50 B09 M.SCHR DOUILLE BUSH 53 00 923.29.060.2 1 TRANSPORTRADLAGER SZ. PALIER DE ROUE WHEEL BEARING 54 00 410.199 2 GER. BUCHSE 60X65X40 MANCHON BUSH 61 00 452.580 1 SCHLAUCH 215/65-15 TUYAU SOUPLE TUBE 62 00 452.082 1 REIFEN 215/65-15 10 PR GLATT PNEUMATIQUE TYRE 63 00 451.542 1 FELGE M. NABE 6.00EX15 KPL. JANTE DE ROUE WHEEL RIM 64 00 400.273 2 RILLKLAG. 62O6-2RSR DIN 625 ROULEMENT A ROULEAUX BEARING, BALL 65 00 451.542.002 1 ABSTANDSROHR TUBE ENTRETOISE SPACER TUBE 66 00 451.542.003 1 RADKAPPE 62 MM COUVERCLE CAP

0943/BT 0090

95

KOMBIRAD ZUS. ROUE UTILITAIRE COMBI WHEEL 06299005

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.39.280.0 1 KOMBIRAD ZUS. ROUE UTILITAIRE COMBI WHEEL (1-10 0.02 00 923.39.290.0 1 KOMBIRAD O.KONSOLE ZUS. ROUE UTILITAIRE COMBI WHEEL (11-23 0.03 00 500.1.247 1 BEREIFUNG 10.0/80-12 10 PR AW PNEUS TYRES (37-39 0.04 00 923.39.050.2 1 TRANSPORTRAD-KONSOLE ZUS. CONSOLE ROUE TRANSP. TRANS. WHEEL BRACKET (61-66 1 00 923.39.260.0 1 KOMBIRAD KONSOLE SZ. CONSOLE BRACKET 4 00 923.39.267.0 1 ADAPTER RACCORD SZ ADAPTER SZ 5 00 172.288 1 SPANNSTIFT 14X50 GOUPILLE MECANINDUS ROLLPIN 6 00 368.049 1 STECKSCHLUESSELEINSATZ SW 36 CLE A DOUILLE SPANNER 7 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 8 00 120.165 2 SK-MUTTER M20 DIN 934 8 ZN ECROU HEXAGONAL NUT, HEX. 9 00 103.862 2 SK-SCHR. M20X100 DIN 933 8.8 Z VIS A TET 6 PANS SCREW, HEX.HD. 11 78 449 9472 1 HALMFUEHRUNG 60X30 D25,25-45,5 GLISSADE TIGE STICK GUIDE 12 00 103.944 1 SK-SCHR. M24X120 DIN 931 10.9 VIS A TET 6 PANS SCREW, HEX.HD. 13 00 122.114 1 SI-MUTTER M 24 KL. 8 ECROU „STOVER“ NUT, LOCK 14 78 313 8150 1 BOLZEN M. GRIFF D25X96/GB79,5 AXE PIN 15 78 311 9295 1 KLAPPSTIFT 9,5 M.KETTE 9 GLIED GOUPILLE PIN, LINCH 16 78 449 9881 1 SCHWENKARM SR140-180 D60 BRAS ORIENTABLE SWING ARM 17 00 438.055 1 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 18 78 317 6909 1 RING D97/40,5X19 BAGUE RING 19 78 317 9373 2 BUCHSE D80/66,1/D60,25X45 DOUILLE BUSH 20 78 302 7922 1 SPINDEL KPL. TR20X400 MU44 PIVOT SPINDLE (40-52 22 78 301 6413 6 RADSCHRAUBE D16X48 SPEZIAL BOULON DE ROUE BOLT 23 78 303 6412 6 RADMUTTER M16 ECROU DE ROUE WHEEL NUT 24 78 449 1640 1 DORN 50X8X462 MANDRIN MANDREL 25 78 301 6427 1 SK-SCHR. SW36X46,5 D30/24-M20 VIS BOLT 26 78 305 6276 1 SCHEIBE D50XD25X6 RONDELLE RING, SPACING 27 00 923.39.285.0 1 RADHALM TIGE ROUE WHEEL STICK 28 78 323 1657 1 LABYRINTHRING AUSSEN 85X50 RONDELLE RING 29 78 323 1655 1 LABYRINTHRING INNEN 85X54 RONDELLE RING 30 78 319 9151 1 KEGELROLLENLAGER 30209 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 31 78 449 8886 1 NABE PML 3770 MOYEU HUB 32 78 319 9116 1 KEGELROLLENLAGER 30206 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 33 78 305 1314 1 SICHERUNGSBLECH RONDELLE FREIN LOCK PLATE 34 78 305 1311 1 SICHERUNGSBLECH D48/30X3 RONDELLE FREIN LOCK PLATE 35 78 303 0338 1 NUTMUTTER ECROU RAINURE NUT 36 78 323 1318 1 SCHUTZKAPPE D64 TOLE DE PROTECTION GUARD 37 00 452.526 1 SCHLAUCH M.VENTIL 10,0/80-12 TUYAU SOUPLE TUBE 38 00 451.567 1 FELGE M.DISKUS 7,00X12 ET-30 JANTE DE ROUE WHEEL RIM 39 00 452.030 1 REIFEN 10,0/80-12 10 PR AW PNEUMATIQUE TYRE 40 78 301 7380 2 SK-SCHR. M16X35 DIN 933 8.8 VIS BOLT 41 78 305 9906 2 FEDERRING 16 DIN 127 VERZ. RONDELLE GROWER WASHER, SPRING 42 78 305 6010 1 SCHEIBE VERZ. D20,5/28X3 RONDELLE RING, SPACING 43 78 302 7924 1 SPINDEL TR20X400 MU44 PIVOT SPINDLE 44 78 303 0932 2 SICHERUNGSMUTTER M8 DIN 985-8 ECROU „STOVER“ NUT, LOCK 45 78 449 1135 1 HALTER 60X12X90 SUPPORT MOUNTING 46 78 303 8644 1 SPINDELMUTTER 30X30X44 TR20 ECROU SPINDLE NUT 47 78 317 6896 1 HUELSE D26,9/20,3X16 - ZN DOUILLE SLEEVE 48 78 309 6940 1 SPANNSTIFT 8X28 DIN 1481 CR 8 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE 49 78 303 1011 1 SK-MUTTER M8 DIN 934-8 ECROU HEXAGONAL NUT, HEX. 50 78 329 8616 1 KLAMMER D4 COLLIER CLAMP 51 78 305 8694 2 SCHEIBE A 8,4 DIN 125-ST KAD RONDELLE RING, SPACING 52 78 301 7285 1 SK-SCHR. M8X45 DIN 933 8.8 ZN VIS BOLT 61 00 923.39.060.2 1 TRA.-RAD-KONS.SZ. CONSOLE ROUE TRANSPO TRA.WHEEL BRACKET 62 80 752747Z 4 BUNDRING BL.13 COLLET COLLAR 63 00 103.962 4 SK-SCHR. M20X1,5X85 VIS A TET 6 PANS SCREW, HEX.HD. 64 00 122.530 4 SK-MUTTER M20X1.5 DIN985-10 ECROU HEXAGONAL NUT, HEX. 65 00 923.29.180.0 2 TRANSPORTRAD-STECKER SZ. FICHE PIN 66 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 71 00 543.004 0 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 0,5 LITER

0943/BT 0095

100

RADKONSOLE MS ZUS. CONSOLE CONSOLE 03597052

Type: 943

+1001

2 6

4 3 1

5

TD 35-97-52

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.29.444.0 1 RADKONSOLE MS ZUS. CONSOLE CONSOLE (1-6 1 00 923.29.445.0 1 KONSOLE SZ. CONSOLE BRACKET 2 00 918.01.279.0 2 AUSGLEICHSHUELSE M DOUILLE SLEEVE 3 00 103.933 1 SK-SCHR. M20X240DIN931DACRO10. VIS A TET 6 PANS SCREW, HEX.HD. 4 00 122.011 1 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. 5 00 103.383 1 SK-SCHR. M16X220 DIN 931 8.8ZN VIS HEXAGONAL SCREW, HEX.HD. 6 00 122.009 1 SK-MUTTER M16 DIN 985-8 ZN ECROU HEXAGONAL NUT, HEX.

0943/BT 0100

TRANSPORTPENDELRAD ZUS. ROUE MIXTE TRAN.TURN OVER WHEEL 13799002

105

Type: 943

+1001

22

23 29

21

3

6

5

20 28

1

28

33

19 7

30

2 25

44

14 20

11

28

34

43

5

24

8

26 31

51, 52, 53

27

29

35

4

35

29

6

45 36

28 7

16

42

15

41 39

9

17

10 40

32 18 37 38

30

TD 137-99-2

12

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.63.000.1 1 TRANSPORTPENDELRAD ZUS. ROUE MIXTE TRAN.TURN OVER WHEEL (1-42 0.02 00 500.1.247 1 BEREIFUNG 10.0/80-12 10 PR AW PNEUS TYRES (51-53 1 00 923.63.010.1 1 KONSOLE SZ. CONSOLE BRACKET 2 00 923.63.018.0 1 BOLZEN AXE PIN 3 00 923.63.020.0 1 KONSOLE SZ. CONSOLE BRACKET 4 00 923.63.030.0 1 DREHACHSE ESSIEUX TURNING AXLE 5 00 923.63.050.1 2 GEWINDEBOLZEN SZ. BOULON FILETE BOLT 6 00 923.63.060.3 2 EINSTELLHUELSE SZ. DOUILLE REGLAGE ADJUSTING SLEEVE 7 00 923.63.065.2 2 BOLZEN AXE PIN 8 00 923.63.070.1 1 RADTRAEGER SZ. SUPPORT DE ROUE WHEEL SUPPORT 9 00 923.63.080.0 1 RADNABE SZ. MOYEU DE ROUE WHEEL HUB 10 00 923.63.089.0 1 RING DIN 1013 BAGUE RING 11 00 923.63.095.0 1 BOLZEN SZ. AXE PIN 12 00 442.362 1 HYDR. STOSSDAEMPFER 45/22X90 LIFT DE HYDRAULIQUE HYDRAULIC LIFT 14 00 410.229 1 GER.BUECHSE 50X55/65X30 WIELA MANCHON BUSH 15 00 404.508 1 KEGELROLLENLAGER 30208 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 16 00 404.506 1 KEGELROLLENLAGER 30206 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 17 00 415.186 1 WELLENDICHTRING A 60X80X10 BAGNE D ETANCHEITE OIL SEAL 18 00 121.113 1 KRONENMUTTER M24X3 DIN 935 8 ECROU CRENELE NUT, SLOTTED 19 00 410.191 1 BUECHSE 50E9X55X30 BAGUE BUSH 20 00 103.131 6 SK-SCHR. M16X50 DIN 933-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 21 00 103.380 1 SK-SCHR. M16X160 DIN931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 22 00 122.110 8 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 23 00 103.964 1 SK-SCHRAUBE M20X170-DIN 931-10 VIS A TET 6 PANS SCREW HEX.HD. 24 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU „STOVER“ NUT, LOCK 25 00 103.967 1 SK-SCHRAUBE M24X2,0X160-DIN 96 VIS A TET 6 PANS SCREW HEX.HD. 26 00 122.013 1 SK-MUTTER SELBST. M24 DIN 985 ECROU HEXAGONAL NUT, HEX. 28 00 162.417 4 SCHEIBE 36X20,5X2 RONDELLE RING, SPACING 29 00 173.142 6 SPANNSTIFT 6X32 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 30 00 191.007 2 SCHMIERN. SFG BM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASER 31 00 101.523 6 SK-SCHR. M16X1,5X50 DIN933 8.8 VIS A TET 6 PANS SCREW, HEX.HD. 32 00 127.006 6 KUGELBUNDM.M16X1,5 DIN74361-6S ECROU COLLET SPHER. SHOULDER NUT 33 00 166.614 2 SCHEIBE 66X45,2X2 RONDELLE RING, SPACING 34 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 35 00 438.051 2 KLAPPVORSTECKER 7,5 GOUPILLE FENDUE PIN LINCH 36 00 438.026 1 SICHERHEITSSCHNUR GTO F 80390 SECURITE-CORDE SECURITY-CORD 37 00 175.256 1 SPLINT 4X40 DIN 94 ZN GOUPILLE FENDUE COTTERPIN 38 00 451.542.003 1 RADKAPPE 62 MM COUVERCLE CAP 39 00 923.63.090.0 2 ABSTREIFER RACLEUR SCRAPER CPTE. 40 00 108.921 4 FLR.-SCHRAUBE M12X40 BOULON FLAT ROUND SCREW 41 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 42 00 162.403 4 SCHEIBE 28X13X3 ZN DIN 1543 RONDELLE RING, SPACING 43 00 923.63.001.0 1 ROHR TUBE RING 44 00 172.126 1 SPANNSTIFT 5X60 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 45 00 923.63.055.0 1 DISTANZHUELSE DOUILLE D¥ECARTEMENT SPACER 51 00 451.567 1 FELGE M.DISKUS 7,00X12 ET-30 JANTE DE ROUE WHEEL RIM 52 00 452.030 1 REIFEN 10,0/80-12 10 PR AW PNEUMATIQUE TYRE 53 00 452.526 1 SCHLAUCH M.VENTIL 10,0/80-12 TUYAU SOUPLE TUBE

0943/BT 0105

110

TRANSPORTSICHERUNG MS/MS V ZUS SECURITE DE TRANSPOR TRANSPORT FIXING 03892016

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.29.200.0 1 TRANSPORTSICHERUNG MS/MS V ZUS SECURITE DE TRANSPOR TRANSPORT FIXING (1-9 1 00 923.29.201.0 1 RIEGEL MS VERROU BAR 2 80 1101049 1 DRUCKFEDER 3,6X30,4X145 D313J RESSORT DE PRESSION SPRING 3 00 923.29.102.0 1 FUEHRUNGSHUELSE DOUILLE-GUIDE GUIDE SLEEVE 4 00 162.401 1 SCHEIBE 26X16,1X1 RONDELLE RING, SPACING 5 00 162.422 3 SCHEIBE 26X16,2X2 RONDELLE RING, SPACING 6 00 923.29.130.0 1 EXZENTER SZ. EXCENTRIQUE CAM 7 80 1900088 1 SCHALTKNOPF GN719-33-M10 BOUTON DE COMMANDE KNOB 8 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 9 00 122.005 1 SK-MUTTER M8 DIN 985-8 ECROU HEXAGONAL NUT, HEX.

0943/BT 0110

AUSLEGER HYDR. ZUS. BRAS ARM 04500001

115

Type: 943

+1001

15 37

25 26

35 36

34

8

42 33

1

5

"X"

32 41 38

29 30

3 28 31

4 ANSICHT A

6 A

2

22

7 18 14 13

21

16 9

20

23 22

22

19

24 17

12 11 10 ANSICHT "X"

TD 45-00-1

27

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.79.200.0 1 AUSLEGER HYDR. ZUS. BRAS ARM (1-41 1 00 923.79.240.0 1 AUSLEGERARM SZ. BRAS ARM CPTE. 2 00 923.79.210.0 1 BEFESTIGUNGSBUEGEL SZ. ETRIER DE FIXATION FIXING HOOK 3 00 923.79.290.0 1 GEWINDEHUELSE DOUILLE FILETEE SLEEVE 4 00 107.702 1 AUGENSCHRB.L 140 941.61.071.0 VIS A OEIL EYE SCREW 5 00 107.703 1 AUGENSCHRAUBE R 180 M24X180 VIS A OEIL EYE SCREW 6 00 923.79.275.0 1 PACKERARMBOLZEN SZ AXE PIN 7 00 923.79.285.0 1 SPINDELBOLZEN SZ AXE PIN 8 00 941.60.155.0 1 BOLZEN AXE PIN 9 00 923.79.280.0 1 MITNEHMERBOLZEN SZ AXE PIN CAMER 10 00 923.79.201.0 2 BUNDRING BL.14 COLLET COLLAR 11 00 923.76.502.0 4 DISTANZROHR TUBE TUBE 12 00 923.79.202.0 2 BUNDRING BL.14 COLLET COLLAR 13 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 15 00 173.122 2 SPANNSTIFT 5X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 16 00 172.198 2 SPANNSTIFT 1OX45 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 17 00 172.201 1 SPANNSTIFT 1OX6O DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 00 172.168 1 SPANNSTIFT 8X32 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 19 00 435.212 1 DRUCKFEDER 5.0/32.0X230 RESSORT DE PRESSION SPRING 20 00 923.79.206.1 1 GEWINDEBOLZEN BOULON FILETE BOLT 21 00 103.430 1 SK-SCHR. M20X260 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 22 00 120.165 3 SK-MUTTER M20 DIN 934 8 ZN ECROU HEXAGONAL NUT, HEX. 23 00 442.614 1 HYDRAULIKZYLINDER VERIN RAM 24 00 448.1.041 1 GERADE EINSCHRAUBVERSCHRAUBUNG DROIT VISSAGE THREADED UNION 25 00 923.79.204.0 1 HYDR.ROHR TUBE TUBE 26 00 448.005 1 UEBERWURFMUTTER AL 8 DIN 3870 ECROU-CHAPEAU NUT 27 00 448.006 1 SCHNEIDRING L 8 DIN 3861 FILIERE RING 28 00 447.4.256 1 HYDR. SCHLAUCH NW6/3100MM LIFT DE HYDRAULIQUE HYDRAULIC LIFT (28,41 29 00 448.705 4 BEFESTIGUNGSSCHELLE BSN 13X20 COLLIER CLIP 30 00 103.021 4 SK-SCHR. M6X12 DIN 933-8.8 VIS A TET 6 PANS HEX. BOLT 31 00 941.81.010.0 1 OESE SZ. OEIL EYE 32 00 448.056 1 MUFFE F. VERSCHLUSSKUPPLUNG DOUILLE SOCKET 33 00 448.051 1 STECKER F. SCHNELLVERSCHLUSSK. FICHE PIN 34 00 448.001 1 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 35 00 448.002 1 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 36 80 037495Z 1 ROHR TUBE RING 37 80 1300097 1 EINSTELLBARE T-VERSCHRB. EVT REGLABLE CONNECTING SCREW 38 00 448.054 1 STAUBSTECKER CACHE-POUSSIERE DUST CAP 41 00 415.578 2 O-RING 9X1.5 JOINT TORIQUE O-RING 42 00 448.052 1 STAUBKAPPE CACHE ROUGE CAP

0943/BT 0115

120

SCHWENKHOLM ZUS. DISPOSITIF DE PIVOT. PIVOTING BAR 07996428

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.39.310.0 1 SCHWENKHOLM ZUS. DISPOSITIF DE PIVOT. PIVOTING BAR (1-8 0.02 00 923.39.301.0 1 SCHWENKHOLMZUBEH.SERVO IV ACCESSOIRE ACCESSORY (9-12 0.03 00 923.39.351.0 1 SCHWENKHOLMZUBEH.SERVO IV PLUS P: PLUS (13-16 1 00 923.39.210.1 1 SCHWENKHOLM SZ. DISPOSITIF DE PIVOT. PIVOTING BAR 2 00 100.129 2 SK-SCHR. M16X40 DIN 933-8.8 VIS A TET 6 PANS SCREW, HEX.HD. 3 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 4 00 923.39.205.0 1 SCHWENKSTECKER FICHE PIN 5 80 1101040 1 DRUCKFEDER 12,5X1,5X27 RESSORT DE PRESSION SPRING 6 00 173.116 1 SPANNSTIFT 5X24 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 7 00 490.923 1 STERNGRIFF 40X8 DIN 6336 POIGNEE EN ETOILE KNOB 8 80 0450120 1 KEGELSCHMIERNIP.H1/S M8X1X3,5 GRAISSEUR 9 00 923.39.330.0 1 SCHWENKLAGER MS SZ. PALIER PIVOTANTE SUPPORT, PLINTH 10 00 923.39.220.0 1 DISTANZROHR KURZ SZ. TUBE TUBE 11 00 100.381 1 SK-SCHR. M16X180 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 12 00 122.110 1 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 13 00 923.39.320.0 1 DISTANZROHR LANG SZ. TUBE TUBE P: PLUS 14 00 923.39.355.0 2 BUNDRING BL.23 COLLET COLLAR P: PLUS 15 00 100.384 1 SK-SCHR. M16X260 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. P: PLUS 16 00 122.110 1 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK P: PLUS

0943/BT 0120

125

MECHANISCHER AUSLEGER ZUS. BRAS MECANIQUE MECH. BOOM 03892023

Type: 943

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.80.000.0 1 MECHANISCHER AUSLEGER ZUS. BRAS MECANIQUE MECH. BOOM (1-24 0.02 00 923.76.280.0 1 VERSTELLSTREBE ZUS. ETRIER REGLABLE ADJUSTING STRUT (21-24 1 00 923.76.250.0 1 AUSLEGER SZ. BRAS ARM 2 00 923.80.100.0 1 BEFESTIGUNGN SZ. DISPOSITIF FIXATION FIXING UNIT 3 80 756730Z 1 BOLZEN BL.46 AXE PIN 5 00 923.80.110.0 1 BUEGEL SZ. ETRIER CROSSTIE 6 00 100.382 4 SK-SCHR. M16X200 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 7 00 122.110 4 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 8 80 756717Z 1 BOLZEN BL.45 AXE PIN 9 00 172.172 4 SPANNSTIFT 8X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 10 80 753268Z 1 STECKER A S BL.1 FICHE PIN 11 80 1131010 1 KLAPPSTECKER A 6,5 AGRAFE SAFETY PIN 21 00 923.76.290.0 1 STREBE AUSSEN SZ. JAMBE DE FORCE STRUT 22 00 923.76.300.0 1 STREBE INNEN SZ. JAMBE DE FORCE STRUT 23 00 100.368 1 SK-SCHR. M16X70 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 24 80 0087610 1 SK-MUTTER M16-8 DIN 985 ECROU HEXAGONAL NUT, HEX.

0943/BT 0125

SCHEIBENSECHKONSOLE MS ZUS. COUTRE DISQUE CONSO. DISC COULTER CONSOLE 00598002

130

4

Type: 943

+1001

7

9

13

10 13 7

3

6

5 12 1 8 6

11 8

8

8

2

8

TD 5-98-2

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 918.06.300.0 1 SCHEIBENSECHKONSOLE MS ZUS. COUTRE DISQUE CONSO. DISC COULTER CONSOLE (1-13 1 00 918.01.370.0 1 SS-KONSOLE MS SZ. CONSOLE BRACKET 2 00 918.06.042.0 1 KLEMMPLATTE PLAQUE DE SERRAGE CLAMPING PLATE 3 00 918.06.045.0 1 BOLZEN AXE PIN 4 00 918.06.025.0 2 SCHWINGARM BRAS OSCILLANT ROCKER ARM 5 00 612.111 1 KLEMMBLOCK 106 ATTACHE CLAMP 6 00 918.06.046.0 2 BUEGEL ETRIER CROSSTIE 7 00 103.919 4 SK-SCHR. M16X75 DIN 960 DACRO VIS HEXAGONAL SCREW, HEX.HD. 8 00 122.110 5 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 9 00 103.383 1 SK-SCHR. M16X220 DIN 931 8.8ZN VIS HEXAGONAL SCREW, HEX.HD. 10 00 103.933 1 SK-SCHR. M20X240DIN931DACRO10. VIS A TET 6 PANS SCREW, HEX.HD. 11 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU „STOVER“ NUT, LOCK 12 00 162.754 2 SCHEIBE 34X16,5X3 RONDELLE RING, SPACING 13 00 122.138 4 SI-MUTTER M16X1,5 DIN 980 ECROU „STOVER“ NUT, LOCK

0943/BT 0130

SCHEIBENSECHKONSOLE PL ZUS. COUTRE DISQUE CONSO. DISC COULTER CONSOLE 01998020

135

4

Type: 943

+1001

7 9

10 13 13 7

3

12

6

5 1 8

6

12

8

8

2 TD 19-98-20

8 11 8

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 918.06.305.0 1 SCHEIBENSECHKONSOLE PL ZUS. COUTRE DISQUE CONSO. DISC COULTER CONSOLE (1-13 1 00 918.01.390.0 1 SS-KONSOLE MSV SZ. CONSOLE BRACKET 2 00 918.06.042.0 1 KLEMMPLATTE PLAQUE DE SERRAGE CLAMPING PLATE 3 00 918.06.045.0 1 BOLZEN AXE PIN 4 00 918.06.025.0 2 SCHWINGARM BRAS OSCILLANT ROCKER ARM 5 00 612.111 1 KLEMMBLOCK 106 ATTACHE CLAMP 6 00 918.06.046.0 2 BUEGEL ETRIER CROSSTIE 7 00 103.919 4 SK-SCHR. M16X75 DIN 960 DACRO VIS HEXAGONAL SCREW, HEX.HD. 8 00 122.110 5 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 9 00 103.383 1 SK-SCHR. M16X220 DIN 931 8.8ZN VIS HEXAGONAL SCREW, HEX.HD. 10 00 103.933 1 SK-SCHR. M20X240DIN931DACRO10. VIS A TET 6 PANS SCREW, HEX.HD. 11 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU „STOVER“ NUT, LOCK 12 00 923.01.323.0 2 BUCHSE BAGUE BUSH 13 00 122.138 4 SI-MUTTER M16X1,5 DIN 980 ECROU „STOVER“ NUT, LOCK

0943/BT 0135

SS-KONSOLE ZUS. CONSOLE BRACKET 01998019

140

6

Type: 943

+1001

9

10

10 9

5

3 3 3 3 2

6 8 7

2 1

2 2

8

3 3 4

TD 19-98-19

3 3

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 918.06.600.0 1 SS-KONSOLE ZUS. CONSOLE BRACKET (1-10 1 00 923.29.430.1 1 SS-KONSOLE SZ. CONSOLE BRACKET 2 00 103.129 4 SK-SCHR. M16X40 DIN 933-8.8 VIS A TET 6 PANS SCREW, HEX.HD. 3 00 122.110 8 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 4 00 918.06.042.0 1 KLEMMPLATTE PLAQUE DE SERRAGE CLAMPING PLATE 5 00 918.06.045.0 1 BOLZEN AXE PIN 6 00 918.06.025.0 2 SCHWINGARM BRAS OSCILLANT ROCKER ARM 7 00 612.974 1 KLEMMBLOCK ATTACHE CLAMP 8 00 918.06.046.0 2 BUEGEL ETRIER CROSSTIE 9 00 103.919 4 SK-SCHR. M16X75 DIN 960 DACRO VIS HEXAGONAL SCREW, HEX.HD. 10 00 122.138 4 SI-MUTTER M16X1,5 DIN 980 ECROU „STOVER“ NUT, LOCK

0943/BT 0140

WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D‘AVERTISS. WARNING PLATE 01998014

145

+1001

12

13

9

Type: 943

10

12

13

1

21

3

12

7

4

12 6

7

5

8

2

8

15

16

14

TD 19-98-14

11

11

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.85.001.0 1 WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D‘AVERTISS. WARNING PLATE (1-16 0.02 00 952.86.001.0 1 WARNTAFEL ZUS. PANNEAU D‘AVERTISS. WARNING PLATE (1,3-8,10-16 0.03 00 952.85.005.0 1 LEUCHTENHALTER ZUS. SUPPORT LIGHT HOLDER (4-8,14-16 0.04 00 953.85.001.0 1 WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D`AVERTISS. WARNING PLATE (1-8,10-21 1 00 470.037 1 WARNTAFELN WS/RO PANNEAU D‘AVERTISS. WARNING PLATE 2 00 470.053 2 RUECKLEUCHTE FEU ARRIERE P.TYPE E REAR LIGHT F.E-TYPE 3 00 470.033 2 HALTER LI SUPPORT MOUNTING 4 00 204.25.013.0 2 WINKELSTAHL PROFIL ACIER STEEL PROFILE 5 00 204.25.006.0 2 SCHELLE COLIER CLAMP 6 00 204.25.007.0 2 BUEGEL U ETRIER CROSSTIE 7 00 103.284 4 SK-SCHR. M8X45 DIN 931 8,8 ZN VIS HEXAGONAL SCREW, HEX.HD. 8 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK 9 00 476.225 1 VERSORGUNGSKABEL ZUS. CABLE DE DISTRIB. CABLE 10 00 204.28.020.0 2 VERSTEIFFUNG RENFORT REINFORCEMENT 11 00 104.547 4 ZYLINDERSCHR. M5X20 DIN 84-4.8 VIS TETE CYLINDR. CHEESE HEAD SCREW 12 00 162.224 16 SCHEIBE 12X5,3X1 DIN 134 ZN RONDELLE RING, SPACING 13 00 122.103 4 SI-MUTTER M5 DIN 980-8 ECROU „STOVER“ NUT, LOCK 14 00 952.85.010.0 2 LEUCHTENHALTER SZ. SUPPORT LIGHT HOLDER 15 00 952.85.015.0 2 ROHR TUBE RING 16 00 438.041 2 KLAPPVORSTECKER 6 GOUPILLE FENDUE PIN LINCH 21 00 476.215 1 VERSORGUNGSKABEL ZUS. CABLE DE DISTRIB. CABLE

0943/BT 0145

AUSRUESTUNG POETTINGER EQUIPEMENT POETTINGE EQUIPMENT POETTINGER 06799003

150

Type: 943

+1001

A-PVttinger Maschinenfabrik Ges.m.b.H. A-4710 Grieskirchen

1

OberVsterreich

Modell Type Masch.Nr.

D

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

F

Lire le livret déntretien et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

GB

3

NL

4

8 495.166

Carefully read Operator´s Manual before handling the machine. Observe instructions and safety rules when operating.

16

bsb 449 567

Voor het Ingebruiknemen de Bedienungshandleiding en veiligheidsopmerkingen lezen en in acht nemen 494.529

495.154

bsb 447 580

SERVO IV

PLUS

5

91

6

7

9

2.

Bayrische Pflugfabrik G.m.b.H. D-86899 Landsberg/Lech Modell Type Masch.Nr.

Dann mit vorderer Spindel Zugpunkt bzw. Unterlenker einstellen.

- Spindel länger drehen, = Unterlenker bewegen sich zum Gepflügten.

Wenn Schlepper ins Ungepflügte zieht - Spindel kürzer drehen = Unterlenker bewegen sich ins Ungepflügte.

11

12

13

14

10

1.

2

1

Zuerst mit hinterer Spindel Schnittbreite des 1. Körpers einstellen.

Wenn Schnittbreite des 1. Körpers zu schmal - Spindel länger drehen.

Wenn Schnittbreite des 1. Körpers zu breit - Spindel kürzer drehen.

18

93

ACHTUNG !

Schrauben nach erstem Einsatz nachziehen und alle weiteren 15-20 Betriebsstunden überprüfen.

17

80 1821986

80 1821972

37

31 36

TD 67-99-3

15

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.90.001.0 1 AUSRUESTUNG POETTINGER EQUIPEMENT ATTELAGE EQUIPMENT LOW-SLUNG (1-18 0.02 00 943.90.100.0 1 AUSRUESTUNG E POETTINGER EQUIPEMENT EQUIPMENT (1-18 0.03 00 943.91.001.0 1 AUSRUESTUNG LANDSBERG EQUIPEMENT ATTELAGE EQUIPMENT LOW-SLUNG (3-5,8-18,31,36,37 0.04 00 943.91.100.0 1 AUSRUESTUNG E LANDSBERG EQUIPEMENT EQUIPMENT (3-5,8-18,31,36,37 0.07 00 943.93.001.0 1 AUSRUESTUNG PLUS EQUIPEMENT EQUIPMENT (3,91,93 1 00 494.822 1 TYPENSCHILD „POETTINGER“ PLAQUE D‘IDENTITE TYPE PLATE 3 00 495.154 1 AZB „QUETSCHEN“ DECALCOMANIE TRANSFER 4 00 494.529 1 AZB „BETRIEBSANLEITUNG“ INSTRUCTION INSTRUCTION 5 00 1821992 2 AZB „SERVO IV“ DECALCOMANIE TRANSFER 6 00 494.017 2 AZB „POETTINGER“ 500X65MM WEIS DECALCOMANIE TRANSFER 7 00 494.003 2 AZB „POETTINGER“ 305X25MM WEIS DECALCOMANIE TRANSFER 8 00 495.166 2 AZB „NICHT IM SCHWENKBEREICH“ DECALCOMANIE TRANSFER 9 00 540.138 0 LACK-POETTINGER-ROT LUFTTROCKN POETTINGER ROUGE PAINT POETTINGER RED 10 00 540.113 0 LACK-POETTINGER-GELB LUFTTROCK POETTINGER-JAUNE POETTINGER-YELLOW 1 KG 11 00 540.204 0 EBELUX-E:LACK 441 PEINTURE-ROUGE CAN OF PAINT 0,2KG 12 00 540.001 0 ABWASCHMITTEL PRODUIT DE NETTOYAGE CLEANER 13 00 540.110 0 GRUNDFARBE PREMIERE COUCHE GROUND PAINT YELLOW 14 00 540.016 0 ELEKTROSTATIKVERDUENNUNG K 69 DILUTION DILUTION 15 00 1900174 2 ROHRABDECKKAPPE 150X100X3 PS S CHAPEAU PROTECTION PROTECTION CAP 16 00 558.219 2 KLEBEBAND DOPPELSEITIG ART.NR RUBAN ADHESIF ADHESIVE TAPE 17 80 1821986 1 AZB „ACHTUNG SCHRAUBEN“ DECALCOMANIE TRANSFER 18 00 1821972 2 AZB „EINST.-SERVO“ DECALCOMANIE TRANSFER 31 00 494.041 1 TYPENSCHILD „LANDSBERG“ PLAQUE D‘IDENTITE TYPE PLATE 36 00 494.047 2 AZB „LANDSBERG“ 610X70MM WEISS DECALCOMANIE TRANSFER 37 00 494.048 2 AZB „LANDSBERG“ 290X35MM WEISS DECALCOMANIE TRANSFER 91 00 495.508 2 AZB „PLUS“ DECALCOMANIE TRANSFER 93 00 1900175 2 ROHRSCHUTZKAPPE 80/40/5 CHAPEAU PROTECTION PROTECTION CAP

0943/BT 0150

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0943/01

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 - 0080 70 00 103.962 0090 3 00 122.112 0085 75 00 172.201 0115 17 00 006580Z 0005 52 00 103.962 0095 63 00 122.112 0105 24 00 172.288 0095 5 00 100.065 0075 5 00 103.964 0105 23 00 122.112 0130 11 00 172.323 0090 22 00 100.065 0080 6 00 103.967 0105 25 00 122.112 0135 11 00 172.872 0070 5 00 100.087 0075 15 00 104.083 0065 65 00 122.114 0095 13 00 172.898 0015 10 00 100.087 0080 14 00 104.547 0145 11 00 122.138 0130 13 00 172.898 0020 13 00 100.129 0120 2 00 105.989 0060 51 00 122.138 0135 13 00 172.969 0042 18 00 100.135 0080 32 00 107.702 0115 4 00 122.138 0140 10 00 172.976 0010 23 00 100.135 0085 12 00 107.703 0115 5 00 122.511 0060 53 00 172.977 0005 11 00 100.173 0025 62 00 107.706 0025 43 00 122.530 0060 54 00 172.977 0042 19 00 100.174 0015 42 00 107.706 0042 15 00 122.530 0085 64 00 172.977 0080 25 00 100.174 0020 62 00 107.710 0025 42 00 122.530 0090 4 00 172.977 0083 23 00 100.302 0005 53 00 107.712 0025 33 00 122.530 0095 64 00 172.977 0085 42 00 100.365 0065 63 00 108.921 0105 40 00 127.002 0083 20 00 172.977 0105 34 00 100.368 0125 23 00 1120200 0083 16 00 127.006 0105 32 00 173.116 0120 6 00 100.376 0020 18 00 118.005 0060 24 00 128.103 0045 6 00 173.122 0042 20 00 100.378 0040 24 00 120.159 0040 14 00 128.165 0015 34 00 173.122 0115 15 00 100.380 0025 16 00 120.159 0050 4 00 128.165 0015 38 00 173.142 0010 24 00 100.381 0120 11 00 120.159 0057 4 00 128.165 0042 17 00 173.142 0105 29 00 100.382 0015 13 00 120.160 0005 54 00 155.026 0040 18 00 173.143 0042 21 00 100.382 0020 16 00 120.163 0083 17 00 155.031 0005 97 00 173.144 0015 8 00 100.382 0030 14 00 120.165 0095 8 00 155.817 0075 3 00 173.144 0020 11 00 100.382 0065 4 00 120.165 0115 22 00 155.817 0080 3 00 173.144 0025 11 00 100.382 0065 58 00 120.328 0080 33 00 155.820 0025 73 00 173.144 0030 22 00 100.382 0125 6 00 120.328 0085 13 00 155.822 0025 72 00 173.144 0035 20 00 100.383 0070 24 00 120.381 0015 22 00 155.827 0005 13 00 173.144 0080 12 00 100.383 0085 74 00 120.381 0020 34 00 155.829 0030 23 00 173.144 0083 22 00 100.384 0120 15 00 120.381 0025 34 00 157.032 0090 37 00 173.144 0085 25 00 100.427 0025 14 00 120.381 0042 16 00 157.825 0005 12 00 173.228 0010 25 00 100.494 0065 73 00 121.113 0083 18 00 157.835 0090 38 00 173.509 0065 62 00 100.494 0070 8 00 121.113 0105 18 00 162.120 0065 72 00 173.511 0025 13 00 101.018 0083 13 00 121.212 0090 14 00 162.159 0075 8 00 173.513 0065 57 00 101.078 0060 52 00 121.487 0005 6 00 162.159 0080 8 00 173.527 0065 3 00 101.523 0105 31 00 122.005 0110 9 00 162.224 0145 12 00 175.066 0090 41 00 101.809 0065 2 00 122.009 0040 22 00 162.401 0110 4 00 175.094 0005 9 00 101.809 0065 52 00 122.009 0100 6 00 162.402 0040 13 00 175.256 0083 25 00 101.813 0065 12 00 122.011 0015 12 00 162.403 0083 21 00 175.256 0105 37 00 103.021 0115 30 00 122.011 0020 15 00 162.403 0105 42 00 1821972 0150 18 00 103.043 0035 12 00 122.011 0025 15 00 162.409 0040 23 00 1821992 0150 5 00 103.088 0083 14 00 122.011 0065 9 00 162.417 0105 28 00 190.002 0083 26 00 103.129 0140 2 00 122.011 0065 14 00 162.422 0110 5 00 190.007 0083 27 00 103.131 0105 20 00 122.011 0065 68 00 162.424 0040 21 00 190.023 0075 53 00 103.137 0083 15 00 122.011 0100 4 00 162.424 0065 10 00 190.023 0075 63 00 103.271 0045 5 00 122.013 0105 26 00 162.427 0025 71 00 1900174 0150 15 00 103.282 0057 14 00 122.062 0040 20 00 162.754 0130 12 00 1900175 0150 93 00 103.283 0042 14 00 122.103 0145 13 00 162.770 0015 9 00 191.002 0005 8 00 103.284 0145 7 00 122.106 0030 20 00 162.781 0015 14 00 191.002 0015 15 00 103.285 0030 19 00 122.106 0145 8 00 162.781 0020 19 00 191.002 0020 20 00 103.285 0050 3 00 122.107 0005 54 00 162.781 0025 19 00 191.002 0025 20 00 103.285 0057 3 00 122.107 0030 13 00 163.106 0042 33 00 191.002 0025 28 00 103.285 0110 8 00 122.107 0075 9 00 163.111 0030 24 00 191.002 0030 16 00 103.288 0030 39 00 122.107 0080 7 00 166.561 0005 16 00 191.002 0040 25 00 103.301 0005 53 00 122.107 0080 81 00 166.602 0090 39 00 191.002 0065 70 00 103.302 0030 12 00 122.108 0075 9 00 166.604 0025 70 00 191.002 0065 74 00 103.330 0090 23 00 122.108 0075 19 00 166.614 0105 33 00 191.002 0065 77 00 103.376 0025 18 00 122.108 0080 15 00 166.842 0015 43 00 191.002 0080 13 00 103.380 0105 21 00 122.108 0083 19 00 166.842 0020 63 00 191.002 0080 26 00 103.383 0100 5 00 122.108 0090 24 00 166.842 0025 63 00 191.002 0085 26 00 103.383 0130 9 00 122.108 0105 41 00 166.842 0030 32 00 191.002 0085 43 00 103.383 0135 9 00 122.110 0015 3 00 172.078 0085 58 00 191.002 0085 55 00 103.430 0115 21 00 122.110 0020 3 00 172.126 0105 44 00 191.002 0090 40 00 103.858 0030 33 00 122.110 0025 3 00 172.132 0070 19 00 191.002 0095 7 00 103.862 0095 9 00 122.110 0030 15 00 172.140 0070 15 00 191.006 0005 30 00 103.919 0130 7 00 122.110 0065 8 00 172.140 0080 44 00 191.007 0105 30 00 103.919 0135 7 00 122.110 0065 15 00 172.140 0080 82 00 368.049 0095 6 00 103.919 0140 9 00 122.110 0065 67 00 172.140 0083 24 00 400.216 0075 52 00 103.932 0015 11 00 122.110 0070 9 00 172.140 0085 34 00 400.219 0075 62 00 103.932 0020 14 00 122.110 0085 76 00 172.140 0090 33 00 400.273 0090 64 00 103.932 0065 5 00 122.110 0105 22 00 172.168 0115 18 00 400.316 0075 68 00 103.932 0065 69 00 122.110 0120 3 00 172.170 0040 17 00 404.506 0083 28 00 103.933 0070 6 00 122.110 0120 12 00 172.172 0125 9 00 404.506 0105 16 00 103.933 0085 73 00 122.110 0120 16 00 172.175 0005 23 00 404.508 0083 29 00 103.933 0100 3 00 122.110 0125 7 00 172.176 0085 54 00 404.508 0105 15 00 103.933 0130 10 00 122.110 0130 8 00 172.176 0090 27 00 404.592 0005 2 00 103.933 0135 10 00 122.110 0135 8 00 172.193 0090 32 00 404.747 0005 3 00 103.944 0095 12 00 122.110 0140 3 00 172.196 0090 26 00 410.168 0025 26 00 103.962 0085 63 00 122.112 0070 7 00 172.198 0115 16 00 410.168 0040 19

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0943/02

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 410.168 0042 22 00 448.002 0115 35 00 543.004 0095 71 00 923.01.070.0 0080 34 00 410.191 0105 19 00 448.003 0005 83 00 543.014 0040 27 00 923.01.070.0 0085 14 00 410.199 0090 54 00 448.004 0005 84 00 558.219 0150 16 00 923.01.323.0 0135 12 00 410.204 0025 27 00 448.005 0115 26 00 612.106 0025 31 00 923.03.051.0 0070 11 00 410.229 0105 14 00 448.006 0115 27 00 612.108 0025 41 00 923.03.250.0 0070 00 410.360 0005 28 00 448.044 0035 15 00 612.111 0130 5 00 923.03.251.0 0070 4 00 410.361 0005 25 00 448.044 0040 28 00 612.111 0135 5 00 923.03.260.0 0070 1 00 410.363 0040 16 00 448.044 0042 27 00 612.974 0140 7 00 923.03.500.0 0085 00 410.641 0080 55 00 448.044 0045 3 00 447.4.256 0115 28 00 923.03.510.0 0085 1 00 410.641 0083 30 00 448.051 0115 33 00 448.1.041 0115 24 00 923.03.520.0 0085 4 00 410.641 0085 11 00 448.052 0115 42 00 448.1.353 0035 4 00 923.03.550.0 0085 00 410.901 0005 25 00 448.054 0115 38 00 448.1.353 0040 32 00 923.03.560.0 0085 21 00 414.027 0090 36 00 448.056 0115 32 00 448.1.353 0042 28 00 923.03.580.0 0085 00 415.186 0083 31 00 448.114 0040 29 00 448.1.353 0055 3 00 923.04.051.0 0070 11 00 415.186 0105 17 00 448.122 0042 29 00 500.0.100 0080 2 00 923.04.060.0 0070 11 00 415.578 0115 41 00 448.705 0115 29 00 500.0.101 0075 2 00 923.04.250.0 0070 00 417.793 0005 7 00 448.904 0045 4 00 500.0.102 0075 23 00 923.14.001.1 0075 00 417.920 0005 15 00 448.908 0030 36 00 500.0.103 0080 00 923.14.002.1 0075 00 417.938 0005 14 00 448.908 0050 10 00 500.0.104 0085 2 00 923.14.003.2 0070 00 418.302 0005 4 00 448.909 0030 37 00 500.0.106 0083 00 923.14.005.0 0075 14 00 418.313 0005 5 00 448.909 0042 32 00 500.1.247 0095 00 923.14.005.0 0080 5 00 435.212 0115 19 00 448.909 0050 11 00 500.1.247 0105 00 923.14.006.0 0075 14 00 435.213 0090 35 00 448.909 0057 11 00 400.313.001 0075 58 00 923.14.006.0 0080 5 00 435.653 0030 21 00 451.541 0080 67 00 442.157.001 0040 15 00 923.14.015.0 0070 18 00 438.017 0085 5 00 451.542 0090 63 00 442.625.001 0042 24 00 923.14.020.1 0075 11 00 438.020 0070 21 00 451.543 0085 6 00 448.901.003 0042 30 00 923.14.020.X 0075 1 00 438.020 0080 35 00 451.567 0095 38 00 448.901.003 0057 13 00 923.14.030.0 0075 12 00 438.020 0083 32 00 451.567 0105 51 00 448.908.001 0042 31 00 923.14.030.1 0075 13 00 438.020 0085 15 00 451.568 0083 37 00 448.908.001 0057 10 00 923.14.035.0 0070 13 00 438.020 0090 6 00 452.019 0080 68 00 451.101.001 0075 54 00 923.14.043.0 0070 14 00 438.020 0095 66 00 452.020 0085 7 00 451.101.002 0075 59 00 923.14.043.0 0080 43 00 438.026 0105 36 00 452.030 0095 39 00 451.101.002 0080 56 00 923.14.043.0 0085 33 00 438.041 0145 16 00 452.030 0105 52 00 451.101.003 0075 51 00 923.14.045.0 0070 17 00 438.051 0105 35 00 452.082 0090 62 00 451.102.001 0075 64 00 923.14.070.2 0070 16 00 438.055 0010 3 00 452.084 0083 35 00 451.102.002 0075 69 00 923.14.101.1 0075 00 438.055 0010 13 00 452.516 0080 69 00 451.102.002 0080 66 00 923.14.102.1 0075 00 438.055 0095 17 00 452.516 0085 8 00 451.102.003 0075 61 00 923.14.103.1 0070 00 438.055 0115 13 00 452.526 0095 37 00 451.542.002 0090 65 00 923.14.105.0 0075 33 00 438.107 0010 5 00 452.526 0105 53 00 451.542.003 0083 33 00 923.14.105.0 0080 65 00 438.107 0010 15 00 452.560 0083 36 00 451.542.003 0090 66 00 923.14.106.0 0075 33 00 438.107 0030 10 00 452.580 0090 61 00 451.542.003 0105 38 00 923.14.106.0 0080 65 00 442.157 0040 15 00 464.208 0010 4 00 126.26.004.0 0057 2 00 923.14.114.0 0075 22 00 442.184 0050 1 00 464.208 0010 14 00 204.25.006.0 0145 5 00 923.14.120.1 0075 31 00 442.219 0057 1 00 464.211 0030 11 00 204.25.007.0 0145 6 00 923.14.120.X 0075 21 00 442.362 0105 12 00 470.033 0145 3 00 204.25.013.0 0145 4 00 923.14.130.1 0075 32 00 442.601 0005 61 00 470.037 0145 1 00 204.28.020.0 0145 10 00 923.14.130.X 0075 26 00 442.602 0005 71 00 470.053 0145 2 00 333.10.065.0 0050 2 00 923.14.210.0 0075 00 442.606 0005 81 00 475.172 0045 8 00 454.13.033.0 0030 38 00 923.29.015.1 0090 21 00 442.611 0005 81 00 475.172 0057 7 00 454.13.033.0 0042 1 00 923.29.036.0 0085 53 00 442.614 0115 23 00 476.215 0145 21 00 454.13.033.0 0050 12 00 923.29.045.1 0090 29 00 442.621 0040 33 00 476.225 0145 9 00 454.13.033.0 0057 12 00 923.29.058.0 0090 00 442.621 0042 23 00 490.923 0120 7 00 872.05.009.0 0030 9 00 923.29.060.2 0090 53 00 442.625 0042 24 00 490.993 0030 18 00 918.01.279.0 0100 2 00 923.29.102.0 0110 3 00 442.707 0045 1 00 494.003 0150 7 00 918.01.362.1 0085 00 923.29.130.0 0030 17 00 442.708 0035 1 00 494.017 0150 6 00 918.01.363.0 0070 22 00 923.29.130.0 0110 6 00 442.709 0055 1 00 494.041 0150 31 00 918.01.363.0 0085 72 00 923.29.150.1 0090 15 00 442.710 0055 1 00 494.047 0150 36 00 918.01.370.0 0130 1 00 923.29.180.0 0085 65 00 447.063 0035 2 00 494.048 0150 37 00 918.01.380.2 0085 00 923.29.180.0 0090 5 00 447.063 0040 26 00 494.529 0150 4 00 918.01.390.0 0135 1 00 923.29.180.0 0095 65 00 447.238 0042 25 00 494.822 0150 1 00 918.01.390.2 0085 71 00 923.29.200.0 0110 00 447.725 0005 82 00 495.154 0150 3 00 918.06.025.0 0130 4 00 923.29.201.0 0110 1 00 447.726 0005 62 00 495.166 0150 8 00 918.06.025.0 0135 4 00 923.29.231.1 0070 10 00 447.726 0005 72 00 495.508 0150 91 00 918.06.025.0 0140 6 00 923.29.231.1 0070 23 00 447.726 0005 82 00 495.609 0060 25 00 918.06.042.0 0130 2 00 923.29.231.1 0085 81 00 447.926 0045 7 00 495.610 0060 26 00 918.06.042.0 0135 2 00 923.29.320.1 0070 00 447.926 0050 8 00 495.611 0060 25 00 918.06.042.0 0140 4 00 923.29.350.0 0085 00 447.926 0055 5 00 495.612 0060 26 00 918.06.045.0 0130 3 00 923.29.360.0 0085 51 00 447.926 0057 8 00 495.631 0015 17 00 918.06.045.0 0135 3 00 923.29.370.0 0085 52 00 447.936 0042 34 00 495.632 0025 52 00 918.06.045.0 0140 5 00 923.29.380.0 0085 57 00 448.001 0040 30 00 540.001 0150 12 00 918.06.046.0 0130 6 00 923.29.390.0 0085 00 448.001 0050 5 00 540.016 0150 14 00 918.06.046.0 0135 6 00 923.29.430.1 0140 1 00 448.001 0057 5 00 540.110 0150 13 00 918.06.046.0 0140 8 00 923.29.444.0 0100 00 448.001 0115 34 00 540.113 0150 10 00 918.06.300.0 0130 00 923.29.445.0 0100 1 00 448.002 0040 31 00 540.138 0150 9 00 918.06.305.0 0135 00 923.39.020.1 0070 00 448.002 0042 26 00 540.204 0150 11 00 918.06.310.0 0090 00 923.39.040.1 0070 1 00 448.002 0050 6 00 542.530 0005 17 00 918.06.600.0 0140 00 923.39.050.2 0090 00 448.002 0057 6 00 543.004 0030 34 00 923.01.070.0 0070 20 00 923.39.050.2 0095

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0943/03

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 923.39.060.2 0090 1 00 923.63.055.0 0105 45 00 942.61.015.0 0020 24 00 943.60.020.1 0005 1 00 923.39.060.2 0095 61 00 923.63.060.3 0105 6 00 942.61.025.0 0020 8 00 943.60.035.0 0005 51 00 923.39.070.1 0085 00 923.63.065.2 0105 7 00 942.61.030.0 0020 22 00 943.60.035.0 0005 51 00 923.39.080.1 0085 61 00 923.63.070.1 0105 8 00 942.61.050.0 0020 00 943.60.035.0 0030 5 00 923.39.100.1 0090 00 923.63.080.0 0105 9 00 942.61.051.0 0020 32 00 943.60.060.2 0030 1 00 923.39.105.0 0090 12 00 923.63.089.0 0105 10 00 942.61.055.0 0020 31 00 943.60.070.0 0015 1 00 923.39.110.1 0090 00 923.63.090.0 0105 39 00 942.61.060.2 0020 30 00 943.60.080.0 0015 1 00 923.39.120.1 0090 11 00 923.63.095.0 0105 11 00 942.61.070.0 0020 00 943.60.088.0 0015 2 00 923.39.130.1 0090 16 00 923.76.250.0 0125 1 00 942.61.075.0 0020 41 00 943.60.088.0 0020 2 00 923.39.140.1 0090 30 00 923.76.280.0 0125 00 942.61.075.0 0020 45 00 943.60.088.0 0025 2 00 923.39.143.1 0090 31 00 923.76.290.0 0125 21 00 942.61.080.0 0020 4 00 943.60.090.0 0030 00 923.39.143.2 0090 31 00 923.76.300.0 0125 22 00 942.61.100.0 0020 23 00 943.60.092.0 0015 41 00 923.39.146.0 0090 28 00 923.76.502.0 0115 11 00 942.61.230.0 0055 00 943.60.092.0 0020 61 00 923.39.150.0 0090 20 00 923.79.200.0 0115 00 942.61.605.0 0020 22 00 943.60.095.0 0030 41 00 923.39.150.1 0090 20 00 923.79.201.0 0115 10 00 942.61.610.0 0020 4 00 943.60.102.0 0005 26 00 923.39.155.1 0090 34 00 923.79.202.0 0115 12 00 942.70.001.0 0005 90 00 943.60.110.0 0035 5 00 923.39.158.0 0090 00 923.79.204.0 0115 25 00 942.71.001.0 0005 91 00 943.60.135.0 0015 6 00 923.39.160.1 0090 51 00 923.79.206.1 0115 20 00 942.72.010.0 0035 1 00 943.60.135.0 0020 6 00 923.39.175.0 0090 25 00 923.79.210.0 0115 2 00 942.72.030.1 0035 11 00 943.60.250.0 0005 00 923.39.180.0 0090 19 00 923.79.240.0 0115 1 00 942.79.000.0 0045 00 943.60.300.0 0015 00 923.39.185.0 0090 42 00 923.79.275.0 0115 6 00 942.80.000.0 0020 00 943.60.310.0 0015 00 923.39.205.0 0120 4 00 923.79.280.0 0115 9 00 942.80.023.0 0060 23 00 943.60.310.0 0020 00 923.39.210.1 0120 1 00 923.79.285.0 0115 7 00 942.80.050.0 0055 1 00 943.60.320.0 0015 00 923.39.220.0 0120 10 00 923.79.290.0 0115 3 00 942.81.002.0 0045 10 00 943.60.410.0 0005 1 00 923.39.260.0 0095 1 00 923.80.000.0 0125 00 942.81.002.0 0050 9 00 943.60.450.0 0005 00 923.39.267.0 0095 4 00 923.80.100.0 0125 2 00 942.81.002.0 0057 9 00 943.60.620.0 0005 1 00 923.39.280.0 0095 00 923.80.110.0 0125 5 00 942.81.005.0 0020 10 00 943.60.710.0 0005 00 923.39.285.0 0095 27 00 923.90.000.1 0005 00 942.81.050.0 0055 1 00 943.61.045.0 0020 9 00 923.39.290.0 0095 00 941.06.007.1 0065 66 00 943.05.005.0 0065 1 00 943.61.080.0 0020 1 00 923.39.301.0 0120 00 941.06.020.0 0065 00 943.05.006.1 0065 11 00 943.61.090.0 0020 12 00 923.39.310.0 0120 00 941.06.021.0 0065 75 00 943.05.010.2 0065 13 00 943.61.120.0 0005 00 923.39.320.0 0120 13 00 941.06.030.0 0065 55 00 943.05.015.0 0065 6 00 943.61.300.0 0020 00 923.39.330.0 0120 9 00 941.06.040.0 0065 00 943.05.020.0 0065 16 00 943.61.410.0 0010 00 923.39.351.0 0120 00 941.06.041.0 0065 76 00 943.05.100.0 0065 00 943.61.420.0 0010 1 00 923.39.355.0 0120 14 00 941.06.042.0 0065 61 00 943.06.002.0 0060 31 00 943.61.430.1 0010 2 00 923.44.001.1 0080 00 941.06.050.0 0065 00 943.06.003.1 0065 53 00 943.61.440.0 0010 00 923.44.002.2 0080 00 941.06.060.0 0065 59 00 943.06.005.1 0065 56 00 943.61.441.0 0010 22 00 923.44.005.1 0080 10 00 941.06.070.0 0065 60 00 943.06.008.2 0060 38 00 943.61.450.0 0010 00 923.44.005.1 0085 23 00 941.60.155.0 0115 8 00 943.06.009.2 0060 39 00 943.61.451.0 0010 31 00 923.44.008.0 0080 11 00 941.80.013.0 0060 21 00 943.06.010.0 0065 51 00 943.61.452.0 0010 32 00 923.44.008.0 0085 24 00 941.80.014.0 0060 22 00 943.06.013.0 0065 64 00 943.61.453.0 0010 34 00 923.44.010.1 0080 1 00 941.81.002.0 0055 2 00 943.06.080.0 0065 80 00 943.61.454.0 0010 35 00 923.44.010.X 0080 1 00 941.81.010.0 0115 31 00 943.06.090.0 0020 17 00 943.61.455.0 0010 36 00 923.44.014.1 0075 4 00 941.90.101.1 0060 55 00 943.06.100.0 0065 00 943.61.456.0 0010 37 00 923.44.014.1 0080 4 00 941.91.101.1 0060 56 00 943.14.002.0 0060 32 00 943.61.460.1 0010 00 923.44.019.2 0080 00 942.06.004.0 0065 54 00 943.21.001.0 0060 4 00 943.61.470.1 0010 11 00 923.44.019.2 0085 00 942.06.012.0 0065 71 00 943.21.300.0 0060 00 943.61.480.1 0010 12 00 923.44.020.3 0080 41 00 942.60.015.1 0030 8 00 943.22.001.0 0060 12 00 943.61.720.0 0020 00 923.44.020.3 0083 4 00 942.60.070.2 0015 40 00 943.22.002.0 0060 33 00 943.67.000.0 0005 00 923.44.020.3 0085 31 00 942.60.091.0 0025 61 00 943.22.300.0 0060 00 943.67.010.0 0005 00 923.44.033.0 0080 24 00 942.60.091.0 0030 31 00 943.23.001.1 0060 5 00 943.67.020.0 0005 00 923.44.033.0 0085 41 00 942.60.094.0 0015 5 00 943.23.300.0 0060 00 943.68.000.0 0005 00 923.44.035.2 0080 42 00 942.60.095.0 0015 5 00 943.24.001.1 0060 13 00 943.70.001.0 0005 90 00 923.44.035.2 0085 32 00 942.60.095.0 0020 5 00 943.24.300.0 0060 00 943.70.001.1 0005 90 00 923.44.051.2 0080 54 00 942.60.100.0 0015 4 00 943.25.001.0 0060 00 943.71.001.0 0005 91 00 923.44.051.2 0085 10 00 942.60.101.0 0015 23 00 943.25.101.0 0060 00 943.71.001.1 0005 91 00 923.44.070.0 0080 00 942.60.101.0 0020 33 00 943.25.310.0 0060 15 00 943.81.000.0 0045 00 923.44.070.0 0085 00 942.60.110.0 0015 21 00 943.29.001.0 0060 3 00 943.81.002.0 0045 1 00 923.44.080.0 0080 00 942.60.121.0 0020 42 00 943.29.300.0 0060 00 943.84.001.2 0060 41 00 923.44.101.1 0080 00 942.60.121.0 0020 46 00 943.30.001.0 0060 11 00 943.84.002.2 0060 42 00 923.44.102.1 0080 00 942.60.125.0 0015 31 00 943.30.002.0 0060 34 00 943.87.001.2 0060 43 00 923.44.110.1 0080 61 00 942.60.125.0 0042 2 00 943.30.300.0 0060 00 943.87.002.2 0060 44 00 923.44.130.0 0080 00 942.60.130.0 0015 33 00 943.37.001.0 0060 8 00 943.87.201.0 0060 45 00 923.44.510.0 0080 00 942.60.130.0 0020 47 00 943.37.300.0 0060 00 943.87.202.0 0060 46 00 923.44.530.0 0080 00 942.60.150.0 0015 00 943.38.001.0 0060 14 00 943.90.001.0 0150 00 923.44.550.0 0083 00 942.60.151.0 0015 37 00 943.38.002.0 0060 35 00 943.90.100.0 0150 00 923.44.555.0 0083 8 00 942.60.151.0 0020 43 00 943.38.300.0 0060 00 943.91.001.0 0150 00 923.44.558.0 0083 9 00 942.60.155.0 0015 7 00 943.45.001.0 0060 7 00 943.91.100.0 0150 00 923.44.580.0 0083 10 00 942.60.155.0 0020 7 00 943.45.300.0 0060 00 943.93.001.0 0150 00 923.44.590.0 0083 11 00 942.60.160.0 0015 36 00 943.46.002.0 0060 36 00 948.05.060.0 0065 00 923.63.000.1 0105 00 942.60.165.0 0015 35 00 943.49.001.0 0060 9 00 952.60.095.0 0042 4 00 923.63.001.0 0105 43 00 942.60.200.0 0015 32 00 943.50.001.0 0060 1 00 952.61.281.0 0025 29 00 923.63.010.1 0105 1 00 942.60.200.0 0042 3 00 943.50.300.0 0060 00 952.85.001.0 0145 00 923.63.018.0 0105 2 00 942.60.230.0 0055 00 943.51.001.0 0060 2 00 952.85.005.0 0145 00 923.63.020.0 0105 3 00 942.60.310.0 0025 00 943.51.300.0 0060 00 952.85.010.0 0145 14 00 923.63.030.0 0105 4 00 942.60.310.0 0030 7 00 943.52.300.0 0060 00 952.85.015.0 0145 15 00 923.63.050.1 0105 5 00 942.61.010.0 0020 21 00 943.60.006.0 0005 10 00 952.86.001.0 0145

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0943/04

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 953.60.041.0 0005 27 00 954.81.005.0 0025 10 80 752747Z 0090 2 00 953.60.095.0 0042 5 78 301 6413 0095 22 80 752747Z 0095 62 00 953.60.096.0 0042 6 78 301 6427 0095 25 80 753268Z 0125 10 00 953.60.100.0 0015 4 78 301 7285 0095 52 80 756717Z 0125 8 00 953.60.110.0 0015 21 78 301 7380 0095 40 80 756730Z 0125 3 00 953.60.155.0 0025 7 78 302 7922 0095 20 80 923.01.070.0 0083 1 00 953.60.155.0 0030 3 78 302 7924 0095 43 80 923.14.043.0 0083 2 00 953.61.010.0 0025 21 78 303 0338 0095 35 80 923.44.008.0 0083 3 00 953.61.012.0 0025 24 78 303 0932 0095 44 80 923.44.033.0 0083 5 00 953.61.015.0 0025 25 78 303 1011 0095 49 80 923.44.035.2 0083 6 00 953.61.017.0 0025 23 78 303 6412 0095 23 80 923.44.051.2 0083 7 00 953.61.017.0 0042 7 78 303 8644 0095 46 80 923.63.089.0 0083 12 00 953.61.020.0 0025 4 78 305 1311 0095 34 00 953.61.025.0 0025 8 78 305 1314 0095 33 00 953.61.030.0 0025 22 78 305 6010 0095 42 00 953.61.031.0 0025 22 78 305 6276 0095 26 00 953.61.060.0 0025 30 78 305 8694 0095 51 00 953.61.065.0 0025 5 78 305 9906 0095 41 00 953.61.070.0 0025 78 309 6940 0095 48 00 953.61.075.0 0025 5 78 311 9295 0095 15 00 953.61.075.0 0040 6 78 313 8150 0095 14 00 953.61.080.0 0025 78 317 6896 0095 47 00 953.61.200.0 0025 4 78 317 6909 0095 18 00 953.61.210.0 0025 22 78 317 9373 0095 19 00 953.61.211.0 0025 22 78 319 9116 0095 32 00 953.72.000.0 0040 78 319 9151 0095 30 00 953.72.010.0 0040 7 78 323 1318 0095 36 00 953.72.014.0 0040 11 78 323 1655 0095 29 00 953.72.015.0 0040 10 78 323 1657 0095 28 00 953.72.020.0 0040 5 78 329 8616 0095 50 00 953.72.025.0 0040 2 78 449 1135 0095 45 00 953.72.027.0 0040 3 78 449 1640 0095 24 00 953.72.030.0 0040 4 78 449 8886 0095 31 00 953.72.034.0 0040 12 78 449 9472 0095 11 00 953.72.035.0 0040 9 78 449 9881 0095 16 00 953.72.036.0 0040 8 80 190037 0050 7 00 953.72.040.0 0040 1 80 006580Z 0005 52 00 953.73.001.0 0035 80 006580Z 0030 4 00 953.73.002.1 0042 80 0087610 0125 24 00 953.73.016.0 0042 12 80 0280600 0075 24 00 953.73.025.0 0042 13 80 0280600 0080 63 00 953.73.110.0 0042 8 80 0280600 0085 3 00 953.73.113.0 0042 9 80 037495Z 0115 36 00 953.73.114.0 0042 10 80 038065Z 0005 96 00 953.73.115.0 0042 11 80 0410490 0085 56 00 953.85.001.0 0145 80 0413240 0090 52 00 954.06.090.0 0025 17 80 0450120 0120 8 00 954.16.010.0 0025 17 80 1101040 0120 5 00 954.60.040.0 0005 21 80 1101049 0110 2 00 954.60.045.0 0005 24 80 1120200 0080 45 00 954.60.050.0 0030 80 1120200 0085 35 00 954.60.052.0 0005 22 80 1131010 0125 11 00 954.60.075.0 0015 1 80 1131030 0085 59 00 954.60.075.0 0025 1 80 1300097 0115 37 00 954.60.080.0 0015 1 80 1300105 0005 98 00 954.60.110.0 0030 2 80 1300291 0035 2 00 954.60.120.0 0015 80 1300312 0035 21 00 954.60.135.0 0030 6 80 1300312 0045 2 00 954.60.135.1 0015 6 80 1300573 0035 23 00 954.60.135.1 0025 6 80 1300582 0005 63 00 954.60.260.0 0005 80 1300646 0055 4 00 954.60.300.0 0015 80 1300682 0035 22 00 954.60.320.0 0015 80 1821986 0150 17 00 954.60.560.0 0005 80 1900037 0055 6 00 954.60.625.0 0005 80 1900081 0085 60 00 954.60.645.0 0005 21 80 1900088 0110 7 00 954.60.725.0 0005 80 1900174 0060 20 00 954.60.745.0 0005 21 80 1900175 0060 37 00 954.61.045.0 0025 9 80 1900485 0010 33 00 954.61.050.0 0025 80 1900632 0075 7 00 954.61.051.0 0025 32 80 1900632 0085 22 00 954.61.090.0 0025 12 80 495.632 0020 52 00 954.61.300.0 0025 80 750065Z 0075 18 00 954.61.320.0 0025 80 750065Z 0080 16 00 954.61.720.0 0025 80 750098Z 0090 13 00 954.80.001.0 0057 80 750106Z 0065 7 00 954.81.000.0 0050 80 752747Z 0085 62

Im Zuge der technischen Weiterentwicklung arbeitet die PÖTTINGER Ges.m.b.H ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden.

Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten.

Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten.

D

La société PÖTTINGER Ges.m.b.H améliore constamment ses produits grâce au progrès technique. C'est pourquoi nous nous réservons le droit de modifier descriptions et illustrations de cette notice d'utilisation, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées.

Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles.

Copie ou traduction, même d'extraits, seulement avec la permission écrite de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Tous droits réservés selon la réglementation des droits d'auteurs.

F

Following the policy of the PÖTTINGER Ges. m.b.H to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered.

Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted.

Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

All rights under the provision of the Copyright Act are reserved.

GB

Alois Pöttinger Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen Telefon: 0043 (0) 72 48 600-0

Telefax: 0043 (0) 72 48 600-511 e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

Gebr. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 D-49509 Recke Telefon: (0 54 53) 91 14 - 0 Telefax: (0 54 53) 91 14 - 14

Pöttinger France

129 b, la Chapelle F-68650 Le Bonhomme Tél.: 03.89.47.28.30 Fax: 03.89.47.28.39

Gebr. PÖTTINGER GMBH Servicezentrum

Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH Telefon: Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231 Telefax: 0 81 91 / 59 656
