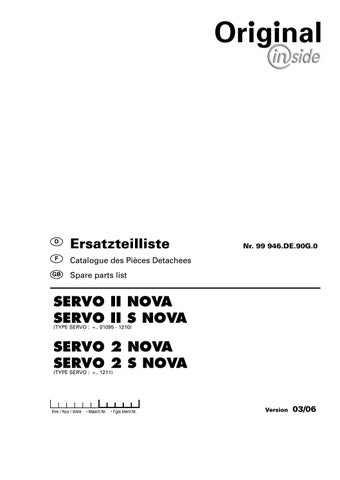

DOWNLOAD PDF Pottinger SERVO II NOVA SERVO II S NOVA SERVO 2 NOVA SERVO 2 S NOVA Plough Parts Manual

D

Ersatzteilliste

F

Catalogue des Pièces Detachees

GB

Spare parts list

Nr. 99 946.DE.90G.0

SERVO II NOVA SERVO II S NOVA (TYPE SERVO : +.. 01095 - 1210)

SERVO 2 NOVA SERVO 2 S NOVA (TYPE SERVO : +.. 1211)

Ihre / Your / Votre

• Masch.Nr. • Fgst.Ident.Nr.

Version

03/06

D

BESONDERS ZU BEACHTEN

F

A REMARQUER SPECIALEMENT

1. Verwenden Sie nur Original-Ersatzteile.

1. N’utiliser que des pièces originales.

2. Machen Sie genaue Angaben über Anschrift, Postamt und Zielbahnhof. Deutlich schreiben!

2. Veuillez indiquer exactement votre adresse, le bureau postal et la gare destinatrice. Prière d’écrire lisiblement!

3. Type, Baujahr und Fabrikationsnummer der Maschine (am Typenschild eingeschlagen) angeben. Den zu bestellenden Teil mit Teil-Nr., Benennung und benötigter Stückzahl anführen.

3. Veuillez mentionner le type, l’année de construction et le numéro de fabrication de la machine (gravés sur la plaquette). Indiquez la pièce à commander par son numéro, sa désignation et le nombre désiré.

4. Für eventuelle Fehllieferungen, die aus unvollständigen Angaben resultieren, ist der Auftraggeber verantwortlich.

Bereiten Sie daher besonders telefonische Bestellungen sorgfältig vor.

4. Le donneur d’ordre est responsable d’éventuelles fausses livraisons résultant d’indications incomplètes. Préparez donc soigneusement surtout les ordres téléphoniques.

5. Lassen Sie allfällige Reparaturen an Ihrer Maschine möglichst in den Wintermonaten durchführen. Sie ersparen sich dadurch Kosten und sichern sich für die Ernte ein einsatzbares Gerät.

GB

POINTS TO NOTE

5. Faites executer si possible en hiver les réparations éventuellement nécessaires. Vous épargnez ainsi des frais et votre machine sera prête au moment de la recolte.

I

FARE SPECIALE ATTENZIONE

1. Use only original spares.

1. Utilizzate esclusivamente pezzi ricambio originale.

2. Give exact details of address/nearest post office/railway station. Write legibly.

2. Evidenziate esattamente il Vs. indirizzo, l’ufficio postale e la stazione meta. Scrivete chiaramente!

3. Quote machine type, year of manufacture and serial number (punched in data plate). Quote order code, description and quantity required for each item ordered.

3. Evidenziate il tipo. I’l anno di construzione nonche il no. di fabbricazione dell’attrezzo (evidenziato sull etichetta).

Evidenziare l’articolo desiderato col no. del pezzo la denomiazione e la quan desiderata.

4. The customer is responsible for any mistakes in filling orders that may result providing insufficient information.

Particularly when ordering by phone, prepare data carefully beforehand.

5. If possible, have your machine repaired (should this be necessary) during the winter. This will save you money and ensure that your machine is fully operational for the harvesting season.

Sie erreichen uns in Österreich: Voici notre adresse en Autriche: Our address in Austria: In Austria potete mettervi in contato con noi:

4. L’acqurente sera responsabile di eventuali errori nel fornimento, qualora doveresso risultare da indicazioni non complete. E perci’ o consigliabile organizzare accuratamente ogni ordi-nazione, specialmente se fatta per telefono.

5. Possibilmente fate riparare il Vs. attrezzo durante i mesi invernali. In questo modo risparmierete delle spese e Vi assicurerete un attrezzo pronto all’uso per il raccolto.

ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen

Telefon: 0043 (0) 72 48 600-0 Telefax: 0043 (0) 72 48 600-511

e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

Sie erreichen uns in der BRD: Voici notre adresse en Allemagne: Our address in Germany: In Germania potete mettervi in contato con noi:

GEBR. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 49509 Recke

Telefon: 05453 / 9114-0 Telefax: 05453 / 9114-14

BESONDERS ZU BEACHTEN / 9200

GEBR. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH

Telefon: Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231 Telefax: 0 81 91 / 59 656

Info zum Titelblatt

Info for the title page Info concernant la page de garde Fortlaufende Überarbeitung / Baujahr Continual improvement / Year of construction Numéro de la version / année de construction Baujahr Endzahl Last no. of year of construction Dernier chiffre de l’année Code für Hersteller Manufacturer`s code Code constructeur Code für Ersatzteilliste Spare parts list code Code pour la liste des pièces de rechange Code für Sprachen Language code Code pour la langue Kostenträger / Maschinentype Product unit / Machine type Code machine / Modèle de machine Interner Code Internal code Code interne

Drehpflug

SERVO IV E plus (Masch.Nr. + . . . . . .01001)

Ihre Your Votre

Masch. bzw. Fahrgestell / Nr. machine or chassis no.

Numéro de machine

D

Ersatzteilliste

F

Liste des pièces de rechange

GB

Spare parts list

Nr. 99 983.DE. 9 0 8 . 1

Version

01/99

Masch. bzw Fahrgestell / Nr. Machine or chassis no.

Numéro de machine gedruckt printed Imprimé

Monat / Jahr Month / Year mois / année

BEDEUTUNG DER SYMBOLE + -++ (

bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. (kpl.) bestehend aus...)

Diese Zeichnungsnummer kennzeichnet eine Baugruppe, welche aus technischen Gründen nicht immer vormontiert wird. ) kein Ersatzteil * siehe Bildtafel Nr. = nach Bedarf # auf Wunsch & nur gemeinsam lieferbar @ Abmessung mm (Spur) 242 Loctite 242 (00 543 004) 245 Loctite 245 (00 543 005) 275 Loctite 275 (00 543 008) 495 Loctite IS 495 (00 543 103) 504 Loctite 504 (00 543 201) 542 Loctite 542 (00 543 010) 648 Loctite 648 (00 543 014) 601 Dichtungsmasse DDL 601 DA Durchmesser außen DI Durchmesser innen EK eingeklebt mit ....

FU siehe Fußnote K nur für Kabinenbedienung L links M: nicht für.....

N geräteseitig NT nicht für Tandembereifung P: nur für....

PE nur für Einzelachse PS nur für Schlepper PT nur für Tandemachse Q schlepperseitig R rechts RA nur für Rollenumlenkung und Ausschwenkdeichsel RO nur für Rollenumlenkung R/S Rohrlänge u.SchutztrichterBest.Nr. angeben RZ Reihenzahl U Meterware V Variante W wahlweise X nur für Export Y nur für Heckanbau Z Zähnezahl BT Bildtafel PNR Positions-Nr. TEILE Teile-Nr. MENGE Stückzahl AN Anmerkung OB ohne Buchse

SIGNIFICATION DES SYMBOLES

EXPLANATION OF SYMBOLS

jusqu’ à machine No. ou chassis No. à partir de la machine No. ou chassis No. jusqu’ à machine No. ou chassis No. à partir de la machine No. ou chassis No. se composant de .......

Ce numèro de dessin signifie des elements de construction qui ne sont pas toujours préassemblés ors de l’expedition. pas de pièce de rechange voir planche no. si besoin est sur demande ne livrable qu’ensemble dimension mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) pate d’étancheité DDL 601 calibre exter. calibre inter. afficher avec voir annotation

up to machine number or chassis number from machine number or chassis number up to machine number or chassis number from machine number or chassis number consisting of This drawing number is for an assambly wihch cannot always be delivered pre-assembled

no spare part see list no. when required on request only deliverable together measurement mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) sealing compound DDL 601 outer diameter inner diameter pasted with see foot-note seulement pour maniement à partir de la cabine only for cab control à gauche left-hand ne pas pour..... not for ...... du coté de la machine machine-side ne pas pour arrière à 2 essieux not for tandem axle seulement pour.... only for .... seulement pour essieu individuel only for single axle seulement pour tracteur only for tractors seulement pour arriere à 2 essieux only for tandem axle du coté du tracteur tractor-side à droite rihgt-hand uniquement pour renvoi par galets et only where cable passes round pulleys timon oscilant and offset drawbar is used uniquement en cas de renvoi par galets only where cable passes round pulleys Indiquer la longueur du tube et la réféState lenght and the order no. of the rence de la trompe protectrice guard cape No de rangs No of rows par mètres meterware variante variant au choix at will seulement pour l’exportation only for export seulement pour le montage arrière only for rear mounting nombre de dents number of teeth planche plate No de position position no.

No de pièce part no. nombre number of pieces remarque Note sans bague without bush

ACHTUNG! Bei jeder Bestellung die vollständige Bestellnummer angeben, z.B. 00 121 20 044 1 ATTENTION! A toute commande, indiquez la référence complète, par ex 00 121 20 044 1 ATTENTION! Please give us always the full part no. on every order i.e. 00 121 20 044 1

10

DREHWERK LS ZUS. RETOURNEMENT TURNING UNIT 18603001

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.60.000.0 1 DREHWERK LS ZUS. RETOURNEMENT TURNING UNIT (1-32 0.02 00 923.90.000.1 1 OEL-RUECKLAUFLEITUNG FLEXIBLE DE RETOUR OIL BACK HOSE 0.03 00 952.60.250.0 1 ANBAUBOCK SERVO II ZUS. TETE D‘ATTELAGE SUPPORT TOP LINK FU 1 1 00 952.60.020.0 1 ANBAUBOCK SERVO II SZ. TETE D‘ATTELAGE SUPPORT TOP LINK 2 00 952.60.550.0 1 WENDEACHSE DW L ZUS. ESSIEUX AXLE (2,41-49 3 00 952.60.060.0 1 SCHWINGE L SZ BALANCIER C SHACKLE C 4 00 952.60.080.0 1 HAUPTRAHMENLAGER SZ BEARING PALIER 5 00 941.60.086.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING (5,51-53 6 00 952.60.200.0 2 SCHWINGENBOLZEN SZ AXE BOLT 7 00 941.60.035.0 2 STURZSPINDEL BROCHE SPINDEL 8 80 006580Z 2 GRIFF POIGNEE HANDLE 9 00 952.60.155.0 1 BOLZEN AXE PIN 10 00 941.71.001.0 2 TRAGZAPFEN GR.2 EMBOUT BOLT 11 00 941.60.006.0 2 TRAGZAPFENHUELSE DOUILLE SLEEVE 12 00 942.60.015.1 1 OBERLENKERSTECKER AXE PIN 13 00 942.66.000.0 1 PFLUGDREHZYLINDER DW M ZUS. VERIN RETOURN. CHAR. P. TURNING CYLINDER (13,61-63 14 00 175.094 1 SPLINT 8X90 DIN 94 GOUPILLE FENDUE COTTERPIN 15 00 404.790 1 KEGELROLLENLAGER 33210 DIN 72 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 16 00 404.745 1 KEGELROLLENLAGER 33015 DIN 72 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 17 00 418.310 1 NILOS-RING 33015 AV NILOS-ANNEAU NILOS-RING 16014 AV 18 00 191.002 5 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 19 00 155.829 2 SICHERUNGSRING 45X 2,5 DIN 47 BAGUES D‘ARRET CIRCLIP 20 00 155.822 1 SICHERUNGSRING 30X2 DIN 471 BAGUES D‘ARRET CIRCLIP 21 00 417.786 1 ROHRSCHUTZKAPPE GPN 250/108 CHAPEAU PROTECTEUR CAP 22 00 103.301 2 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 23 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 24 00 172.988 2 SPANNSTIFT 8X55 DIN 1481 ZN GOUPILLE ROLLPIN 25 00 173.144 2 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 26 00 872.05.009.0 1 KLAPPVORSTECKER KPL. GOUPILLE FENDUE PIN LINCH (26,28,71,72 27 00 438.107 3 SCHLUESSELRING BAGUE RING 28 00 464.211 2 KNOTENKETTE 3,1X12GLD. DIN5686 CHAIN A NOEUDS CHAINE 29 00 155.825 1 SICHERUNGSRING A35X2,5 DIN 471 BAGUES D‘ARRET CIRCLIP 30 00 166.604 1 STUETZSCHEIBE SS42X30X2,5 988 RONDELLE D‘APPUI SUPPORTING WASHER 31 00 409.100 1 INA-INNENRING IR 30X35X26 RONDELLE RING 32 00 121.484 1 KRONENMUTTER M48X1,5 DIN 979 ECROU CRENELE NUT, SLOTTED 41 00 952.60.505.0 1 WENDEACHSE DW L ESSIEUX AXLE L 42 00 952.61.005.0 1 WENDEKOERPER DW L CORPS DE RETOURNEM. TURNING BODY 43 00 942.60.213.0 1 DISTANZROHR BL.31 TUBE TUBE 44 00 952.61.006.0 1 ZYLINDERBOLZEN AXE BOLT 45 00 952.60.551.0 1 ROHR TUBE RING 46 00 410.360 2 EINSPANNBUCHSE 25/28X20 FED.S DOUILLE BUSH 47 00 410.361 2 EINSPANNBUCHSE 45/50X40 FED.S DOUILLE BUSH 48 00 173.172 1 SPANNSTIFT 8X50 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 49 00 543.004 0 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 51 00 941.60.087.0 2 SCHRAUBLEISTE BARRETTE SCREW STRIP 52 00 166.841 8 SCHEIBE 17/45X6 RONDELLE RING, SPACING 53 00 103.367 8 SK-SCHR. M16X65 DIN 931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 61 80 1300559 1 PFLUGDREHZYL.DZ 63/36/182 ID. VERIN DE RETOURN. P. TURNING CYLINDER 61.01 80 1300654 1 DICHTUNGSSATZ F.1300559 GARNITURE DE JOINTS SET OF GASKETS 62 00 447.725 2 HOCHDRUCKSCHLAUCH NW8/2 SN/8/ TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 63 80 1300582 2 GERADE EINSCHRAUBVERSCHRAUBUNG VISSAGE THREADED UNION 64 00 448.003 2 UEBERWURFMUTTER M12 L DIN3870 ECROU-CHAPEAU NUT 65 00 448.004 2 PROFILRING P-R 12L/S DIN 3861 FILIERE RING 71 00 438.107 1 SCHLUESSELRING BAGUE RING 72 00 438.020 1 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 81 80 1300105 1 OEL-RUECKLAUFLEITUNG 038099Z FLEXIBLE DE RETOUR OIL BACK HOSE 82 00 155.031 1 SICHERUNGSRING 38X1,75DIN 471 BAGUES D‘ARRET CIRCLIP 83 80 038065Z 1 BEFESTIGUNGSWINKEL EQUERRE FIXING UNIT 1 FU: (1,10,11,14-18,21,24,32 1 FU: (1,10,11,14-18,21,24,32 1 FU: (1,10,11,14-18,21,24,32

0946/BT 0010

20

ANBAUBOCK MIT SCHNELLKUPPLER TETE D‘ATTELAGE SUPPORT TOP LINK 00794001

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.60.450.0 1 ANBAUBOCK MIT SCHNELLKUPPLER TETE D‘ATTELAGE SUPPORT TOP LINK (1-9 1 00 952.60.510.0 1 ANBAUBOCK SERVO II SZ. TETE D‘ATTELAGE SUPPORT TOP LINK 2 00 417.786 1 ROHRSCHUTZKAPPE GPN 250/108 CHAPEAU PROTECTEUR CAP 3 00 175.094 1 SPLINT 8X90 DIN 94 GOUPILLE FENDUE COTTERPIN 4 00 121.484 1 KRONENMUTTER M48X1,5 DIN 979 ECROU CRENELE NUT, SLOTTED 5 00 404.790 1 KEGELROLLENLAGER 33210 DIN 72 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 6 00 404.745 1 KEGELROLLENLAGER 33015 DIN 72 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 7 00 418.310 1 NILOS-RING 33015 AV NILOS-ANNEAU NILOS-RING 16014 AV 8 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 9 00 941.61.440.0 1 SCHNELLKUPPL.EINRICHTG ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING

0946/BT 0020

30

SCHNELLKUPPLERWELLE KAT.2 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING 05097011

Type: 946

34 24

+1001

25 23

33

32

24

24

33

4

34

5 35

23

3

37

25 31

23

32

2

36

4

5

1

3

14 15

2

13

12

14

11

15

13

12

TD 50-97-11

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 943.61.410.0 1 SCHNELLKUPPLERWELLE KAT.2 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (1-5 0.02 00 943.61.460.1 1 SCHNELLKUPPLERWELLE KAT.3 ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (11-15 0.03 00 943.61.440.0 1 SCHNELLKUPPL.EINRICHTG. ZUS. ARBRE ENCLENCH.RAP. QUICK COUPLING (0.04,22-25 0.04 00 943.61.450.0 1 SCHNELLKUPPLERSET BATI D‘ATTEL. RAPIDE QUICK COUPLING SET (31-37 1 00 943.61.420.0 1 SCHNELLKUPPLERWELLE SZ. ARBRE ENCLENCH.RAP. QUICK COUPLING 2 00 943.61.430.1 2 STECKER SZ. FICHE PIN 3 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 4 00 464.208 2 KNOTENKETTE 9 GLD. 2,0 DIN5686 CHAIN A NOEUDS CHAINE 5 00 438.107 4 SCHLUESSELRING BAGUE RING 11 00 943.61.470.1 1 SCHNELLKUPPLERWELLE SZ. ARBRE ENCLENCH.RAP. QUICK COUPLING 12 00 943.61.480.1 2 STECKER SZ. FICHE PIN 13 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 14 00 464.208 2 KNOTENKETTE 9 GLD. 2,0 DIN5686 CHAIN A NOEUDS CHAINE 15 00 438.107 4 SCHLUESSELRING BAGUE RING 22 00 943.61.441.0 1 VERRIEGELUNGSACHSE ESSIEU DE VERROUILL. LOCKING AXLE 23 00 172.976 2 SPANNSTIFT 6X26 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 24 00 173.142 3 SPANNSTIFT 6X32 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 25 00 173.228 2 SPANNSTIFT 12X50 DIN1481 GOUPILLE MECANINDUS ROLLPIN 31 00 943.61.451.0 1 HEBEL GESCHWEISST LEVIER LEVER 32 00 943.61.452.0 2 DISTANZRING RONDELLE D‘ECART. SPACER 33 80 1900485 2 BUNDRING 150.01.11 COLLET COLLAR 34 00 943.61.453.0 2 KLINKE 1 CLIQUET PAWL 35 00 943.61.454.0 1 KLINKE 2 GESCHW. LI. CLIQUET PAWL L 36 00 943.61.455.0 1 KLINKE 2 GESCHW. RE. CLIQUET PAWL R 37 00 943.61.456.0 1 DREHFEDER BARRE DE TORSION SPRING

0946/BT 0030

40

SCHWINGE LS ZUS. BALANCIER SHACKLE 05897003

Type: 946

20

ANSICHT A

10

21 11

A

6

+1001

9

21,22

1

5

16

13

17

14 29

18 2

8,19

23

30

31

3

4

15

612.957

12

28 27

TD 58-97-3

26 25

24

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.60.050.0 1 SCHWINGE LS ZUS. BALANCIER C SHACKLE C (1-31 1 00 952.60.060.0 1 SCHWINGE L SZ BALANCIER C SHACKLE C 2 00 952.60.550.0 1 WENDEACHSE DW L ZUS. ESSIEUX AXLE 3 00 952.60.080.0 1 HAUPTRAHMENLAGER SZ BEARING PALIER 4 00 941.60.086.0 1 RAHMENVERSCHRAUBUNG KPL. FIXATION DE BATI FRAME FIXING 5 00 952.60.200.0 2 SCHWINGENBOLZEN SZ AXE BOLT 6 00 941.60.035.0 2 STURZSPINDEL BROCHE SPINDEL 7 80 006580Z 2 GRIFF POIGNEE HANDLE 8 00 952.60.155.0 1 BOLZEN AXE PIN 9 00 941.60.015.1 1 OBERLENKERSTECKER AXE PIN 10 00 942.66.000.0 1 PFLUGDREHZYLINDER DW M ZUS. VERIN RETOURN. CHAR. P. TURNING CYLINDER 11 00 872.05.009.0 1 KLAPPVORSTECKER KPL. GOUPILLE FENDUE PIN LINCH 12 00 409.100 1 INA-INNENRING IR 30X35X26 RONDELLE RING 13 00 191.002 4 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 14 00 155.829 2 SICHERUNGSRING 45X 2,5 DIN 47 BAGUES D‘ARRET CIRCLIP 15 00 155.822 1 SICHERUNGSRING 30X2 DIN 471 BAGUES D‘ARRET CIRCLIP 16 00 103.301 2 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 17 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 18 00 166.604 1 STUETZSCHEIBE SS42X30X2,5 988 RONDELLE D‘APPUI SUPPORTING WASHER 19 00 173.144 2 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 20 00 155.825 1 SICHERUNGSRING A35X2,5 DIN 471 BAGUES D‘ARRET CIRCLIP 21 00 438.107 3 SCHLUESSELRING BAGUE RING 22 00 464.211 1 KNOTENKETTE 3,1X12GLD. DIN5686 CHAIN A NOEUDS CHAINE 23 00 495.628 2 AZB „VOREINSTELLTABELLE SERV ETIQUETTE DECAL 24 80 1900088 1 SCHALTKNOPF GN719-33-M10 BOUTON DE COMMANDE KNOB 25 00 923.29.130.0 1 EXZENTER SZ. EXCENTRIQUE CAM 26 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 27 00 122.106 1 SI-MUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK 28 00 435.653 3 TELLERFEDER C40X20, 4X1 RONDELLE BELLEVILLE DISC SPRING 29 00 163.111 2 SCHEIBE 60X45.2X2 RONDELLE RING, SPACING 30 00 103.379 2 SK-SCHR. M16X15O DIN931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 31 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK

0946/BT 0040

50

VERSTELLGETRIEBE L ZUS. ENGRENAGE GEARBOX 00493002

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.60.280.0 1 VERSTELLGETRIEBE L ZUS. ENGRENAGE GEARBOX (1-7 /L 0.02 00 952.60.090.0 1 STANDSTUETZE ZUS. APPUI BAR (41-46 1 00 952.60.095.0 2 VIERGELENKBOLZEN AXE BOLT 2 00 952.60.070.0 1 VIERGELENKHEBEL L SZ. LEVIER LEVER L 3 00 952.60.150.0 1 ZUGPUNKTSPINDEL BROCHE SPINDEL (3,11-14 4 00 952.60.100.0 1 FEINJUSTIERUNG L AJUSTAGE PRECIS FINE ADJUSTMENT (4,21-23 /L 5 00 952.60.120.0 1 VORFURCHENSPINDEL ZUS. PIVOT SPINDLE 5,31-34 6 00 952.60.135.0 1 BOLZEN AXE PIN 7 00 172.121 6 SPANNSTIFT 5X36 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 11 00 941.60.125.0 1 GEWINDEHUELSE LANG DOUILLE FILETEE SLEEVE 12 00 952.60.130.0 1 GABELSCHRAUBE 40-170 L S VIS SCREW L 13 00 120.380 1 SK-MUTTER M24 DIN 936 8 ZN ECROU HEXAGONAL NUT, HEX. 14 00 952.60.151.0 1 AUGENSCHRAUBE RE. 180 VIS A OEIL EYE SCREW R 21 00 952.60.110.1 1 VERSTELLHEBEL SZ. LEVIER LEVER, LOCK 22 00 120.380 1 SK-MUTTER M24 DIN 936 8 ZN ECROU HEXAGONAL NUT, HEX. 23 00 952.60.101.0 1 AUGENSCHRAUBE R 100 VIS A OEIL EYE SCREW 31 00 952.60.130.0 1 GABELSCHRAUBE 40-170 L S VIS SCREW L 32 00 941.60.125.0 1 GEWINDEHUELSE LANG DOUILLE FILETEE SLEEVE 33 00 952.60.160.0 1 GABELSCHRAUBE 20-180 R SZ. VIS SCREW R 34 00 120.380 1 SK-MUTTER M24 DIN 936 8 ZN ECROU HEXAGONAL NUT, HEX. 41 00 940.60.090.1 1 STANDSTUETZE SZ. SL APPUI BAR 41.01 00 943.60.090.0 1 STANDSTUETZE RAHMENHOEHE 72,78 APPUI BAR 42 00 923.29.130.0 1 EXZENTER SZ. EXCENTRIQUE CAM 43 00 490.903 1 KUGELKNOPF C40XM10 DIN 319 POIGNEE SPHERIQUE BALL-HANDLE 44 00 103.284 1 SK-SCHR. M8X45 DIN 931 8,8 ZN VIS HEXAGONAL SCREW, HEX.HD. 45 00 122.106 1 SI-MUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK 46 00 435.653 1 TELLERFEDER C40X20, 4X1 RONDELLE BELLEVILLE DISC SPRING

0946/BT 0050

55

VORFURCHENZYL. SERVO II ZUS. CYLINDRE CYLINDER 01198003

Type: 946

+1001

8

12 9

3

4

13

14

10

11

7

TD 11-98-3

1

6

5

2

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.80.001.0 1 VORFURCHENZYL. SERVO II ZUS. CYLINDRE CYLINDER (1-14 1 00 442.220 1 VORFURCHENZYLINDER CYLINDRE CYLINDER 2 00 126.26.004.0 2 DROSSEL 0,6 PAPILLON THROTTLE 3 00 103.285 1 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD. 4 00 120.159 1 SK-MUTTER M8 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 5 00 448.001 2 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 6 00 448.002 2 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 7 00 475.172 4 KABELBINDER ATTACHE-CABLE STRIP 8 00 447.926 0 SCHEUERSCHUTZWENDEL SSP960-200 TUYAU TUBE 1300 MM 9 00 942.81.002.0 2 HOCHDRUCKSCHLAUCH KPL. NW6 TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 10 00 448.908.001 6 KLEMMBACKE D=12.7 ELEMENT DE SERRAGE CLAMPING ELEMENT 11 00 448.909 2 ANSCHWEISSPLATTE LAMINAGE WELDING PLATE 12 00 454.13.033.0 1 GRIFF POIGNEE HANDLE 13 00 448.901.003 3 DECKPLATTE PLAQUE DE FERMETURE COVER PLATE 14 00 103.282 3 SK-SCHR. M8X35 DIN 931 8.8 ZN VIS A TET 6 PANS SCREW, HEX.HD.

0946/BT 0055

60

SERVO NOVA 2202 MONTAGE (RAHME CHASSIS FRAME 05897001

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.21.300.0 1 SERVO NOVA 2202 MONTAGE (RAHME CHASSIS FRAME FU (3 1 0.02 00 946.13.300.0 1 SERVO NOVA 2295 MONTAGE (RAHME CHASSIS FRAME FU (2 1 0.03 00 946.25.300.0 1 SERVO NOVA 2382 MONTAGE (RAHME CHASSIS FRAME FU (4 1 0.04 00 946.37.300.0 1 SERVO NOVA 2395 MONTAGE (RAHME CHASSIS FRAME FU (6 1 0.05 00 952.53.000.0 1 SERVO II S 2485 CHASSIS FRAME 0.06 00 946.22.300.0 1 SERVO NOVA PLUS 6202 MONTAGE CHASSIS FRAME FU1 (16,17,25-34 2 0.07 00 946.14.300.0 1 SERVO NOVA PLUS 6295 MONTAGE CHASSIS FRAME FU1 (16,17,21-26 2 0.08 00 946.38.300.0 1 SERVO NOVA PLUS 6395 MONTAGE CHASSIS FRAME FU3 4 0.09 00 941.80.010.0 1 SCHNITTBREITENANZEIGE LV ZUS. INDICATEUR CUTTING WIDTH INDIC. FU1 (15-19 2 0.10 00 942.80.010.0 1 SCHNITTBREITENANZEIGE MV ZUS. INDICATEUR CUTTING WIDTH INDIC. FU1 (16,17,25,26 2 0.11 00 941.90.200.0 0 SCHRAUBENSATZ M 20 UW/W VISSERIE SCREW-SET 2-4 ST. (81-84 0.12 00 941.91.200.0 0 SCHRAUBENSATZ M20 WSS/35-35UFS VISSERIE SCREW-SET 2-4 ST. (82-84,91 1 00 941.21.001.1 1 RAHMENROHR L2/102 TUBE DE CHASSIS FRAME TUBE FU 1 2 00 941.13.001.1 1 RAHMENROHR L2/95 TUBE DE CHASSIS FRAME TUBE FU 1 3 00 946.25.001.0 1 RAHMENROHR L3/82 TUBE DE CHASSIS FRAME TUBE FU 1 4 00 941.37.001.1 1 RAHMENROHR L3/95 TUBE DE CHASSIS FRAME TUBE FU 1 11 00 941.06.001.0 1 RAHMENROHR L2/88V TUBE DE CHASSIS FRAME TUBE FU1 2 12 00 941.06.002.0 1 VERSTELLSTANGE L2/88 TIGE REGLABLE ROD FU1 2 13 00 495.601 1 AZB „SCHNITTBREITEN/88“ L ETIQUETTE DECAL FU1 /L 2 14 00 495.602 1 AZB „SCHNITTBREITEN/88“ R ETIQUETTE DECAL FU1 /R 2 15 00 941.80.020.0 1 BAND SZ. BANDE BAND FU1 2 16 00 941.80.013.0 1 WINKEL L CORNIERE ANGLE L/FU1 2 17 00 941.80.014.0 1 WINKEL R CORNIERE ANGLE R/FU1 2 18 00 941.80.015.0 1 STEG TRAVERSE TIEPLATE FU1 2 19 00 122.056 2 SICHERUNGSMUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK FU1 2 21 00 941.14.001.0 1 RAHMENROHR L2/95 V TUBE DE CHASSIS FRAME TUBE FU1 2 22 00 941.14.002.0 1 VERSTELLSTANGE L2/95 TIGE REGLABLE ROD FU1 2 23 00 495.603 1 AZB“SCHNITTBREITEN/95“L DECALCOMANIE TRANSFER FU1 /L 2 24 00 495.604 1 AZB“SCHNITTBREITEN/95“R DECALCOMANIE TRANSFER FU1 /R 2 25 00 942.80.023.0 2 ZEIGER INDICATEUR INDICATOR FU1 2 26 00 118.008 2 GEWINDEFORMSCHRAUBE M6X20 VIS TARAUDEUSE STUD FU1 2 31 00 941.22.001.0 1 RAHMENROHR L2/102 V TUBE DE CHASSIS FRAME TUBE FU1 2 32 00 941.22.002.0 1 VERSTELLSTANGE L2/102 TIGE REGLABLE ROD FU1 2 33 00 495.605 1 AZB „SCHNITTBREITEN/102“ L ETIQUETTE DECAL FU1 /L 2 34 00 495.606 1 AZB „SCHNITTBREITEN/102“ R ETIQUETTE DECAL FU1 /R 2 38 00 943.06.008.2 0 DISTANZRING LANG RONDELLE D‘ECART. SPACER 4-8 ST./P:PLUS 39 00 943.06.009.2 2 DISTANZRING KURZ RONDELLE D‘ECART. SPACER P:PLUS 41 00 941.30.001.0 1 RAHMENROHR L3/88 VF TUBE DE CHASSIS FRAME TUBE FU1 2 42 00 941.30.002.0 1 VERSTELLSTANGE L3/88 TIGE REGLABLE ROD FU1 2 51 00 941.38.001.0 1 RAHMENROHR L3/95 V TUBE DE CHASSIS FRAME TUBE FU1 2 52 00 941.38.002.0 1 VERSTELLSTANGE L3/95 TIGE REGLABLE ROD FU1 2 63 80 1900162 2 ROHRSCHUTZKAPPE CHAPEAU PROTECTEUR CAP FU 1 63.01 80 1900164 2 ROHRSCHUTZKAPPPE CAPUCHON CAP FU1 2 64 80 1900166 2 ROHRSCHUTZKAPPE CHAPEAU PROTECTEUR CAP FU1 2 71 00 941.82.001.2 1 KOERPERHALTER L 65 L SUPPORT DE CORPS HOLDER L 72 00 941.82.002.2 1 KOERPERHALTER L 65 R SUPPORT DE CORPS HOLDER R 73 00 941.84.001.1 1 KOERPERHALTER L 70 L SUPPORT DE CORPS HOLDER L 74 00 941.84.002.1 1 KOERPERHALTER L 70 R SUPPORT DE CORPS HOLDER R 75 00 941.87.001.3 1 KOERPERHALTER L+M 78 L SUPPORT DE CORPS HOLDER L 76 00 941.87.002.3 1 KOERPERHALTER L+M 78 R SUPPORT DE CORPS HOLDER R 81 00 941.90.101.1 0 EXZENTERBUCHSE KURZ DOUILLE A EXCENTR. ECCENTRIC BUSH 4-8 ST. 82 00 101.078 0 SK-SCHR. M20X1,5X80 DIN 960 VIS A TET 6 PANS SCREW, HEX.HD. 4-8 ST. 83 00 105.999 0 SENKSCHRAUBE M20X1,5X75-10.9 VIS A TETE 6 PANS HEXAGON BOLT 4-8 ST. 84 00 122.530 0 SK-MUTTER M20X1.5 DIN985-10 ECROU HEXAGONAL NUT, HEX. 8-16 ST. 91 00 941.91.101.1 0 EXZENTERBUCHSE LANG DOUILLE A EXCENTR. ECCENTRIC BUSH 4-8 ST. 1 FU: P:SERVO II NOVA 1 FU: P:SERVO II NOVA 1 FU: P:SERVO II NOVA 2 FU1: P:SERVO II NOVA PLUS 2 FU1: P:SERVO II NOVA PLUS 2 FU1: P:SERVO II NOVA PLUS 3 FU2: P:SERVO II NOVA PLUS (13,14,16,17,25,26,41,42 3 FU2: P:SERVO II NOVA PLUS (13,14,16,17,25,26,41,42 3 FU2: P:SERVO II NOVA PLUS (13,14,16,17,25,26,41,42 4 FU3: P:SERVO II NOVA PLUS (16,17,23-26,51,52 4 FU3: P:SERVO II NOVA PLUS (16,17,23-26,51,52 4 FU3: P:SERVO II NOVA PLUS (16,17,23-26,51,52

0946/BT 0060

70

STEINSCHALE L SERVO I-M,II NOV BOITIER PORTE CORPS STONE BUSHING 07692003

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.05.050.0 1 STEINSCHALE L SERVO I-M,II NOV BOITIER PORTE CORPS STONE BUSHING (1-7 /L 0.02 00 946.05.060.0 1 GEGENSCHALE L SERVO II NOVA CONTRE COQUILLE COUNTER BUSHING FU (10-17 1 0.03 00 947.05.060.0 1 GEGENSCHALE L+M SERVO II NOVA CONTRE COQUILLE COUNTER BUSHING FU1 (11-17 2 1 00 946.05.010.0 1 STEINSCHALE L SZ. COQUILLE STONE BUSHING L 2 80 750096Z 2 SCHEIBE 23X36X3 BL.15 RONDELLE RING, SPACING 3 00 103.379 1 SK-SCHR. M16X15O DIN931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 4 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 6 00 173.514 1 SPANNHUELSE 21X120 DIN 7346 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE 7 00 101.807 1 SK-SCHR. M16X140 AEHNL. DIN VIS A TET 6 PANS SCREW, HEX.HD. 10 80 750090Z 2 SCHEIBE 21X36X3 RONDELLE RING, SPACING FU 1 11 00 941.05.006.1 1 L-GEGENSCHALE CONTRE COQUILLE COUNTER BUSHING FU 1 11.01 00 942.05.006.0 1 GEGENSCHALE L+M 30 CONTRE COQUILLE COUNTER BUSHING FU1 2 12 00 946.05.017.0 2 SK-SCHR. M20X80 VIS HEXAGONAL SCREW, HEX.HD. 13 00 101.812 2 SCHERSCHRAUBE M16X70 8.8 VIS SCREW 13.01 00 941.05.011.1 2 SCHERSCHRAUBE L M16X75 GUETE 1 VIS SCREW FU1 2 14 00 122.011 2 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. 15 00 122.110 6 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 16 80 750074Z 2 SCHEIBE BL.10 RONDELLE RING, SPACING 17 00 101.809 4 SK-SCHR VIS A TET 6 PANS SCREW, HEX.HD. 1 FU: P:FUER RAHMENHOEHE 65 UND 70 FU: P: POUR HAUTEUR SOUS BATI 65 ET 70 1 1 FU: P: POUR HAUTEUR SOUS BATI 65 ET 70 2 FU1: P:FUER RAHMENHOEHE 78 FU1: P: POUR HAUTEUR SOUS BATI 78 2 2 FU1: P: POUR HAUTEUR SOUS BATI 78

0946/BT 0070

80

STEINSCHALE LV SERVO II NOVA BOITIER PORTE-CORPS STONE BUSHING 07692004

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.06.050.0 1 STEINSCHALE LV SERVO II NOVA BOITIER PORTE-CORPS STONE BUSHING (1-25 0.02 00 941.06.020.0 2 ANLENKHEBEL I F LEVIER LEVER (19,21,22 0.03 00 941.06.040.0 1 ANLENKHEBEL II R LEVIER LEVER (19,21,23,24 /R 0.04 00 941.06.050.0 1 ANLENKHEBEL II L LEVIER LEVER (19,21,23,25 /L 1 00 946.06.010.0 1 STEINSCHALE LV SZ. BOITIER PORTE-CORPS STONE BUSHING 2 00 162.802 2 SCHEIBE 45X17X4 RONDELLE RING, SPACING 3 00 941.06.007.1 2 BUNDHUELSE L COLLERETTE-DOUILLE COLLAR-SLEEVE L 4 00 941.06.042.0 2 HUELSE DOUILLE SLEEVE 5 00 941.06.004.0 1 KONUSRING VORNE BAGUE RING 5.01 00 942.06.004.0 2 KONUSRING VORNE BAGUE RING + 6 00 942.06.012.0 2 LANGLOCHABDECKUNG PANNEAU PANEL 7 00 941.06.003.0 1 SCHLITZHUELSE DOUILLE SLEEVE 7.01 00 941.06.003.1 1 SCHLITZHUELSE DOUILLE SLEEVE + 8 00 943.06.005.1 2 BUNDHUELSE HINTEN COLLERETTE-DOUILLE COLLAR-SLEEVE 9 00 941.06.013.0 1 BOLZEN AXE PIN 10 00 100.369 2 SK-SCHR. M16X75 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 11 00 100.380 1 SK-SCHR. M16X160 DIN 931 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 11.01 00 100.496 1 SK-SCHR. M20X170 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. + 12 00 100.495 1 SK-SCHR. M16X190 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 13 00 104.083 2 ZYL-SCHR. M12X30 DIN 912 8,8 VIS-CYLINDRIQUE BOLT, SOCKET 14 00 122.009 1 SK-MUTTER M16 DIN 985-8 ZN ECROU HEXAGONAL NUT, HEX. 14.01 00 122.110 1 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 15 00 122.110 3 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 16 00 162.120 2 SCHEIBE 25 RONDELLE RING, SPACING 17 00 173.510 1 SPANNHUELSE 21X150 DIN 7346 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE 18 00 173.519 2 SPANNHUELSE 21X 50 FST. DIN 7 GOUPILLE MECANINDUS SPLIT TAPER SLEEVE 19 00 191.002 10 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 21 00 941.06.021.0 6 LAGERBUCHSE 28X15 COUSSINET BUSHING 22 00 941.06.030.0 2 ANLENKHEBEL I LEVIER LEVER 23 00 941.06.041.0 2 LAGERBUCHSE 28X12 COUSSINET BUSHING 24 00 941.06.060.0 1 ANLENKHEBEL II R LEVIER LEVER R 25 00 941.06.070.0 1 ANLENKHEBEL II L LEVIER LEVER L

0946/BT 0080

90

SCHWENKELEMENT B ZUS. ELEMENT NON-STOP SWIVEL ELEMENT 07492007

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.05.100.3 1 SCHWENKELEMENT B ZUS. ELEMENT NON-STOP SWIVEL ELEMENT (1-50 0.02 00 946.05.320.0 4 LAGERHUELSE ZUS. DOUILE SLEEVE (3,4 0.03 00 946.05.340.0 1 ZUGHEBEL MITTE ZUS. LEVIER LEVER (12,13 0.04 00 946.05.360.0 1 LAGERHUELSE DOUILE SLEEVE (13,14 0.05 00 946.05.370.0 1 ZYLINDERHEBEL AUSSEN ZUS. LEVIER LEVER (22-24 0.06 00 946.05.380.0 1 ZYLINDERHEBEL INNEN ZUS. LEVIER LEVER (23-25 0.07 00 946.05.390.0 1 ZYLINDERHEBEL MITTE ZUS. LEVIER LEVER (13,18,19 1 00 946.05.110.1 1 SCHWENKROHR L+M SZ. TUBE OSCILLANT SWIVEL PIPE 2 00 946.05.120.1 2 SCHWENKBOLZEN AXE ORIENTABLE SWIVEL PIN 3 00 946.05.121.1 4 LAGERHUELSE DOUILE SLEEVE 4 00 410.177 4 BUECHSE 30X34X30 BAGUE BUSH 5 00 946.05.122.1 4 SCHEIBE RONDELLE RING, SPACING 6 00 946.05.123.1 2 GEWINDESTANGE TRINGLE FILETEE ADJUSTER, PULLEY 7 00 122.006 4 SK-MUTTER M 10 DIN 985-8 ECROU HEXAGONAL NUT, HEX. 8 00 946.05.125.1 1 ZUGBOLZEN VORNE AXE PIN 9 00 946.05.130.2 1 ZUGSTANGE ZUS. TIRANT PULLROD (9,10 10 00 410.193 1 GER. BUCHSE 45X50X25 WIELAND DOUILLE BUSH 11 00 172.172 2 SPANNSTIFT 8X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 12 00 946.05.140.1 1 ZUGHEBEL MITTE SZ. LEVIER LEVER 13 00 410.168 6 GER. BUECHSE 30X34X20 WIELAND DOUILLE BUSH 14 00 946.05.361.0 1 LAGERHUELSE DOUILE SLEEVE 15 00 946.05.161.1 1 ZUGBOLZEN HINTEN AXE PIN 16 00 155.822 6 SICHERUNGSRING 30X2 DIN 471 BAGUES D‘ARRET CIRCLIP 17 00 946.05.152.1 2 ZUGLASCHE ECLISSE DE TRACTION TIEPLATE 18 00 946.05.190.1 1 ZYLINDERHEBEL MITTE SZ. LEVIER LEVER 19 00 410.182 2 GER. BUECHSE 35X39X20 WIELAND DOUILLE BUSH 20 00 946.05.185.1 1 DREHPUNKTBOLZEN AXE PIVOTANT BOLT 21 00 946.05.151.1 2 UEBERSETZUNGSBOLZEN AXE PIN 22 00 946.05.170.2 1 ZYLINDERHEBEL AUSSEN LEVIER LEVER 23 00 410.169 2 BUECHSE BAGUE BUSH 24 00 410.170 2 GER. BUECHSE 25X28X15 WIELAND DOUILLE BUSH 25 00 946.05.180.2 1 ZYLINDERHEBEL INNEN LEVIER LEVER 26 00 946.05.195.1 1 ZUGBOLZEN AXE PIN 27 00 946.05.175.0 1 BUNDRING BL.5 COLLET COLLAR 28 00 103.327 1 SK-SCHR. M12X75 DIN 931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 29 00 122.007 1 SK-MUTTER M12 DIN 985-8 ZN ECROU HEXAGONAL NUT, HEX. 30 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 31 00 442.188 1 HYDR.ZYLINDER VERIN HYDR. HYDR.CYLINDER 31.01 00 442.190 1 DICHTSATZ F.442.188 JEU DE JOINT SEALING SET 32 00 946.05.210.0 1 KAPPE SZ. CAPUCHON CAP 33 00 167.419 2 DICHTRING BAGUE D‘ETANCHEITE SEAL RING 34 00 448.205 1 MESSANSCHL.M.SCHRB.KUPPL. M16 LAMPE MONOFILAMENT LAMP 35 00 445.074 1 MEMBRANSPEICHER 1.0 ANSCHL.GE RESERVOIR D‘AIR COMP AIR TANK 36 00 447.611 1 HYDR.SCHLAUCH NW 10X510+5 BEI CAN.HYDRAULIQUE HYDR.TUBE 37 00 946.05.220.0 1 SPEICHERKONSOLE BRACKET CONSOLE 38 00 946.05.216.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 39 00 107.605 2 HOHLSCHRAUBE DN 10 M 16X1.5 D VIS SCREW 40 00 448.136 1 REDUZIERSTUTZEN REDUCTION SOCKET 41 00 122.005 2 SK-MUTTER M8 DIN 985-8 ECROU HEXAGONAL NUT, HEX. 42 00 410.166 1 BUCHSE B09 28X25X25 DOUILLE BUSH 43 00 191.002 6 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 44 00 190.002 3 SCHMIERNIPPEL A M8X1 DIN 71412 RACCORD DE GRAISSEUR GREASING NIPPLE 45 00 494.346 1 AZB „VORSICHT SPEICHER...“ ETIQUETTE DECAL + 46 00 447.351 1 HYDRAULIKSCHLAUCH L=570 TUBE HYDRAULIQUE HYDRAULIC LINE +/L=570MM 47 00 448.355 1 WINKEL-SCHWENKVERSCHRAUBUNG CONNEXION CONNECTION + 48 00 448.038 1 EINSCHRAUBVERSCHR. GER. R1/2“ RACCORD VISSE THREADED UNION + 49 00 448.004 2 PROFILRING P-R 12L/S DIN 3861 FILIERE RING + 50 00 448.003 2 UEBERWURFMUTTER M12 L DIN3870 ECROU-CHAPEAU NUT +

0946/BT 0090

100

DOPPELTASTRAD 460 X 145 ROUE SUPPORT GROUND WHEEL 07692005

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.14.003.2 1 DOPPELTASTRAD 460 X 145 ROUE SUPPORT GROUND WHEEL - (1-19 0.02 00 923.14.004.0 1 DOPPELTASTRAD 460X145 ZUS. ROUE SUPPORT GROUND WHEEL - (1-9,11-15,17 0.04 00 923.14.310.0 1 GRUNDKONSOLE VO.L STEIN ZUS CONSOLE CONSOLE P:NOVA (22-26 0.05 00 923.15.310.0 1 GRUNDKONSOLE VO.LV STEIN ZUS. CONSOLE CONSOLE P:NOVA-PLUS, FU1 1 1 00 923.14.020.X 1 STUETZRADSTANGE I SZ. TIGE ROD 1.01 00 923.14.020.1 1 STUETZRADSTANGE I TIGE ROD + 2 00 923.14.030.X 1 STUETZRADSTANGE II SZ TIGE ROD 2.01 00 923.14.030.1 1 STUETZRADSTANGE II TIGE ROD + 3 00 500.0.100 2 STAHLBALLONRAD 460X145X4 PNEU BALLON BALLOON TYRE (31-39 4 00 155.817 2 SICHERUNGSRING 20X1,75 DIN 471 BAGUES D‘ARRET CIRCLIP 5 00 923.44.014.1 2 ABSTREIFER RACLEUR SCRAPER CPTE. 5.01 00 923.14.005.0 1 ABSTREIFER 460 L RACLEUR SCRAPER CPTE. +/L 6 00 923.14.006.0 1 ABSTREIFER 460 R RACLEUR SCRAPER CPTE. +/R 7 00 100.644 2 SK-SCHR.M.M M10X30 DIN 601 4,6 VIS TETE HEXAGONAL SCREW 7.01 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. + 8 00 162.159 2 SCHEIBE A10,5 DIN9021 RONDELLE RING, SPACING 8.01 80 750065Z 4 SCHEIBE 13X23X2 RONDELLE RING, SPACING + 9 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 9.01 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 10 80 1900632 4 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 11 00 923.14.035.0 2 SPINDEL SZ. PIVOT SPINDLE 12 00 923.14.043.0 4 SECHSKANT HEXAGONE HEXAGON 13 00 172.140 4 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 14 00 923.14.070.2 1 KONSOLE F.DOPPELTASTRAD L+M CONSOLE BRACKET 15 00 923.14.045.0 2 SPINDELMUTTER ECROU SPINDLE NUT 16 00 923.14.015.0 2 TASTRADFEDER ZUS. RESSORT SPRING 17 00 172.132 2 SPANNSTIFT 6X12 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 00 923.01.070.0 2 STECKER SZ. FICHE PIN 19 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 22 80 923.14.290.0 1 GRUNDKONSOLE VORNE L SZ. CONSOLE CONSOLE P:NOVA /L 23 00 100.381 2 SK-SCHR. M16X180 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. 24 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 25 00 923.14.294.1 2 BUCHSE BAGUE BUSH P:NOVA 26 00 923.14.293.0 2 DISTANZRING RONDELLE D‘ECART. SPACER 27 00 923.01.323.0 2 BUCHSE BAGUE BUSH P:NOVA-PLUS 28 00 100.428 1 SK-SCHR. M20X200 DIN 931 VIS A TET 6 PANS SCREW, HEX.HD. P:NOVA-PLUS 29 00 122.011 1 SK-MUTTER SELBST. M20 DIN 985 ECROU HEXAGONAL NUT, HEX. P:NOVA-PLUS 31 00 451.101.003 2 Z-LAMELLE LAMELLE LAMINATION 32 00 400.216 1 RILLENKUGELLAGER 6205 DIN625 ROULEM.DE BUTEE BEARING 33 00 190.023 1 SCHMIERNIPPEL FORM A M6 RACCORD DE GRAISSEUR GREASING NIPPLE 34 00 451.101.001 1 ABSTANDROHR ENTRETOISE SPACER TUBE 38 00 400.313.001 1 RILLENKUGELLAGER 6304 DIN 625 ROULEM.DE BUTEE BEARING 39 00 451.101.002 1 RADKAPPE 52MM COUVERCLE CAP 1 FU1: (22-24,26-29 1 FU1: (22-24,26-29 1 FU1: (22-24,26-29

0946/BT 0100

110

DOPPELTASTRAD 505 X 185 ROUE SUPPORT GROUND WHEEL 07692006

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.14.103.1 1 DOPPELTASTRAD 505 X 185 ROUE SUPPORT GROUND WHEEL - (1-19 0.02 00 923.14.104.0 1 DOPPELTASTRAD 505X185 ZUS. ROUE SUPPORT GROUND WHEEL - (1-9,11-15,17 1 00 923.14.120.X 1 STUETZRADSTANGE I SZ. TIGE ROD 1.01 00 923.14.120.1 1 STUETZRADSTANGE I TIGE ROD + 2 00 923.14.130.X 1 STUETZRADSTANGE II SZ. TIGE ROD 2.01 00 923.14.130.1 1 STUETZRADSTANGE TIGE ROD + 3 00 500.0.108 2 RAD 505X185X3.0 ROUE WHEEL (31-39 4 00 155.820 2 SICHERUNGSRING 25X2 DIN 471 BAGUES D‘ARRET CIRCLIP 5 00 923.14.114.0 2 ABSTREIFER FUER 505 RACLEUR SCRAPER CPTE. 5.01 00 923.14.105.0 1 ABSTREIFER 505 L RACLEUR SCRAPER CPTE. +/L 6 00 923.14.106.0 1 ABSTREIFER 505 R RACLEUR SCRAPER CPTE. +/R 7 00 100.644 2 SK-SCHR.M.M M10X30 DIN 601 4,6 VIS TETE HEXAGONAL SCREW 7.01 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. + 8 80 750061Z 2 SCHEIBE BL.5 RONDELLE RING, SPACING 8.01 00 750065Z 4 SCHEIBE RONDELLE RING, SPACING + 9 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 9.01 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 10 80 1900632 4 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 11 00 923.14.035.0 2 SPINDEL SZ. PIVOT SPINDLE 12 00 923.14.043.0 4 SECHSKANT HEXAGONE HEXAGON 13 00 172.140 4 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 14 00 923.14.070.2 1 KONSOLE F.DOPPELTASTRAD L+M CONSOLE BRACKET 15 00 923.14.045.0 2 SPINDELMUTTER ECROU SPINDLE NUT 16 00 923.14.015.0 2 TASTRADFEDER ZUS. RESSORT SPRING 17 00 172.132 2 SPANNSTIFT 6X12 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 00 923.01.070.0 2 STECKER SZ. FICHE PIN 19 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 31 00 451.102.003 4 Z-LAMELLE LAMELLE LAMINATION 32 00 400.219 2 RILLENKUGELLAGER 6206 DIN 625 ROULEM.DE BUTEE BEARING 33 00 190.023 2 SCHMIERNIPPEL FORM A M6 RACCORD DE GRAISSEUR GREASING NIPPLE 34 00 451.102.001 2 ABSTANDROHR ENTRETOISE SPACER TUBE 38 00 400.316 2 RILLENKUGELLAGER 6305 DIN625 ROULEM.DE BUTEE BEARING 39 00 451.102.002 2 RADKAPPE 62 MM COUVERCLE CAP

0946/BT 0110

120

PENDELTASTRAD 460X145 ZUS. ROUE SUPPORT GROUND WHEEL 10798001

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.002.2 1 PENDELTASTRAD 460X145 ZUS. ROUE SUPPORT GROUND WHEEL (1-26 0.02 00 923.44.080.0 1 PENDELTASTRAD 460 ROUE SUPPORT GROUND WHEEL (1-22 0.03 00 923.44.001.1 1 TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL (1-13 0.04 00 923.44.019.2 1 FUEHRUNG ZUS. GUIDE GUIDE (14-18 0.05 00 923.44.070.0 1 PENDELLAGER PALIER BEARING (19,20 1 00 923.44.010.X 1 STUETZRADSTANGE SZ. TIGE ROD 1.01 00 923.44.010.1 1 STUETZRADSTANGE TIGE ROD + 2 00 500.0.101 1 STAHLBALLONRAD TYP EK 460X145 PNEU BALLON BALLOON TYRE (51-56 3 00 155.817 1 SICHERUNGSRING 20X1,75 DIN 471 BAGUES D‘ARRET CIRCLIP 4 00 923.44.014.1 2 ABSTREIFER RACLEUR SCRAPER CPTE. 4.01 00 923.14.005.0 1 ABSTREIFER 460 L RACLEUR SCRAPER CPTE. +/L 5 00 923.14.006.0 1 ABSTREIFER 460 R RACLEUR SCRAPER CPTE. +/R 6 00 100.065 2 SK-SCHRAUBE M10X30 DIN 601 4,6 VIS A TET 6 PANS SCREW HEX.HD. 6.01 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. + 7 00 162.159 2 SCHEIBE A10,5 DIN9021 RONDELLE RING, SPACING 7.01 80 750065Z 4 SCHEIBE 13X23X2 RONDELLE RING, SPACING + 8 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 8.01 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK + 10 00 923.44.005.1 1 MITNEHMERDORN SZ. MANDRIN PIN 11 00 923.44.008.0 1 STELLRING BL 8 BAGUE DE REGLAGE SET COLLAR 12 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 13 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 14 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 15 00 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 16 00 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 17 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 80 1120200 1 FEDER 40X60X1 923.44.030.0 RESSORT SPRING 19 00 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 20 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 21 00 923.44.033.0 1 STELLRING BL 16 BAGUE DE REGLAGE SET COLLAR 22 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 23 00 923.01.070.0 2 STECKER SZ. FICHE PIN 24 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 25 00 100.135 2 SK-SCHR. M16X70 DIN 933 VIS A TET 6 PANS SCREW, HEX.HD. 26 00 120.328 2 FL.SK-MUTTER M16 DIN 936-8 ECROU HEXAGONAL NUT, HEX.HD. 41 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU „STOVER“ NUT, LOCK 42 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 51 00 451.101.003 4 Z-LAMELLE LAMELLE LAMINATION 52 00 400.216 2 RILLENKUGELLAGER 6205 DIN625 ROULEM.DE BUTEE BEARING 53 00 190.023 2 SCHMIERNIPPEL FORM A M6 RACCORD DE GRAISSEUR GREASING NIPPLE 54 00 451.101.001 2 ABSTANDROHR ENTRETOISE SPACER TUBE 55 00 400.213 2 RILLENKUGELLAGER 6204 DIN625 ROULEM.DE BUTEE BEARING 56 00 451.101.002 2 RADKAPPE 52MM COUVERCLE CAP

0946/BT 0120

130

PENDELTASTRAD 505X185 ZUS. ROUE SUPPORT GROUND WHEEL 07692008

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.102.1 1 PENDELTASTRAD 505X185 ZUS. ROUE SUPPORT GROUND WHEEL (1-26 0.02 00 923.44.130.0 1 PENDELTASTRAD 505 F ROUE SUPPORT GROUND WHEEL (1-22 0.03 00 923.44.019.2 1 FUEHRUNG ZUS. GUIDE GUIDE (14-18 0.04 00 923.44.070.0 1 PENDELLAGER PALIER BEARING (19,20 0.05 00 923.44.101.1 1 TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL (1-13 1 00 923.44.110.1 1 STUETZRADSTANGE SZ. TIGE ROD 2 00 500.0.102 1 SCHEIBENRAD 505X183X3 ROUE PLEINE DISC WHEEL *110 3 00 155.820 1 SICHERUNGSRING 25X2 DIN 471 BAGUES D‘ARRET CIRCLIP 4 00 923.14.105.0 1 ABSTREIFER 505 L RACLEUR SCRAPER CPTE. L 5 00 923.14.106.0 1 ABSTREIFER 505 R RACLEUR SCRAPER CPTE. R 6 00 100.087 4 SK-SCHR. M12X35 DIN 933 8,8 VIS A TET 6 PANS SCREW, HEX.HD. 7 80 750065Z 4 SCHEIBE 13X23X2 RONDELLE RING, SPACING 8 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 9 80 1900632 1 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 10 00 923.44.005.0 1 MITNEHMERDORN SZ. MANDRIN PIN 11 00 923.44.008.0 1 STELLRING BL 8 BAGUE DE REGLAGE SET COLLAR 12 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 13 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 14 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 15 00 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 16 00 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 17 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 18 80 1120200 1 FEDER 40X60X1 923.44.030.0 RESSORT SPRING 19 00 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 20 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 21 00 923.44.033.0 1 STELLRING BL 16 BAGUE DE REGLAGE SET COLLAR 22 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 23 00 923.01.070.0 2 STECKER SZ. FICHE PIN 24 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 25 00 100.135 2 SK-SCHR. M16X70 DIN 933 VIS A TET 6 PANS SCREW, HEX.HD. 26 00 120.328 2 FL.SK-MUTTER M16 DIN 936-8 ECROU HEXAGONAL NUT, HEX.HD.

0946/BT 0130

140

PENDEL-GU-TASTRAD 545 KPL. ROUE SUPPORT GROUND WHEEL 07692009

Type: 946

+1001 -1160

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.510.0 1 PENDEL-GU-TASTRAD 545 KPL. ROUE SUPPORT GROUND WHEEL (1-21 0.02 00 923.44.530.0 1 PENDEL-GUMMITASTRAD ROUE SUPPORT GROUND WHEEL (1-17 0.03 00 923.44.019.2 1 FUEHRUNG ZUS. GUIDE GUIDE (9-13 0.04 00 923.44.070.0 1 PENDELLAGER PALIER BEARING (14,15 0.05 00 923.44.520.0 1 TASTRAD LUFTBEREIFT ZUS. ROUE PALPEUSE GROUND WHEEL (1-8 1 00 923.44.110.1 1 STUETZRADSTANGE SZ. TIGE ROD 2 00 500.0.103 1 BEREIFUNG 6.00X9 PNEUS TYRES (51-53 3 00 155.820 1 SICHERUNGSRING 25X2 DIN 471 BAGUES D‘ARRET CIRCLIP 4 80 1900632 1 ROHRSCHUTZKAPPE 7506/4 CHAPEAU PROTECTEUR CAP 5 00 923.44.005.0 1 MITNEHMERDORN SZ. MANDRIN PIN 6 00 923.44.008.0 1 STELLRING BL 8 BAGUE DE REGLAGE SET COLLAR 7 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 8 00 191.002 2 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 9 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 10 00 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 11 00 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 12 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 13 80 1120200 1 FEDER 40X60X1 923.44.030.0 RESSORT SPRING 14 00 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 15 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 16 00 923.44.033.0 1 STELLRING BL 16 BAGUE DE REGLAGE SET COLLAR 17 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 18 00 923.01.070.0 2 STECKER SZ. FICHE PIN 19 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 20 00 100.135 2 SK-SCHR. M16X70 DIN 933 VIS A TET 6 PANS SCREW, HEX.HD. 21 00 120.328 2 FL.SK-MUTTER M16 DIN 936-8 ECROU HEXAGONAL NUT, HEX.HD. 51 00 451.541 1 FELGE M.NABE 4.00EX9 JANTE DE ROUE WHEEL RIM 52 00 452.019 1 REIFEN 6.00-9 T522 6PR PNEUMATIQUE TYRE 53 00 452.516 1 SCHLAUCH 6.00-9 TUYAU SOUPLE TUBE

0946/BT 0140

145

PENDELGUMMITASTRAD ZUS. ROUE PENDULAIRE SWIVEL RUBBER WHEEL 10498004

Type: 946

1

+1161

32

2 24

16

6 27 7

5 23

4

30

30

17

15 26

10

21

9

14

29

31

21

13

9

13

14

11 TD 104-98-4

20

33

20

18

25

28

19 21

35 / 36 / 37

12

3

22

19 19

8

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.44.550.0 1 PENDELGUMMITASTRAD ZUS. ROUE PENDULAIRE SWIVEL RUBBER WHEEL 0.02 00 500.0.106 1 BEREIFUNG 23X10.50-12 4 PR TL PNEUS TYRES (35-37 1 80 923.01.070.0 1 STECKER SZ. FICHE PIN 2 80 923.14.043.0 1 SECHSKANT HEXAGONE HEXAGON 3 80 923.44.008.0 1 STELLRING BL8 BAGUE DE REGLAGE SET COLLAR 4 00 923.44.020.3 1 FUEHRUNG SZ. GUIDE GUIDE 5 80 923.44.033.0 1 STELLRING BL16 BAGUE DE REGLAGE SET COLLAR 6 80 923.44.035.2 1 SPINDEL SZ. PIVOT SPINDLE 7 80 923.44.051.2 1 PENDELLAGER L+M SZ. ROULEMENT A ROULEAUX BALLBEARING 8 00 923.44.555.0 1 MITNEHMERDORN SZ MANDRIN PIN 9 00 923.44.558.0 2 ABSTREIFER RACLEUR SCRAPER CPTE. 10 00 923.44.580.0 1 RADTRAEGER SZ. SUPPORT DE ROUE WHEEL SUPPORT 11 00 923.44.590.0 1 RADNABE SZ. MOYEU DE ROUE WHEEL HUB 12 80 923.63.089.0 1 RING BAGUE RING 13 00 101.018 5 SK-SCHRAUBE M14X1,5X40 DIN 961 VIS A TET 6 PANS SCREW HEX.HD. 14 00 103.088 4 SK-SCHR. M12X40 DIN 933-8.8 VIS HEXAGONAL SCREW, HEX.HD. 15 00 103.137 2 SK-SCHRAUBE M16X 80 DIN 933 VIS A TET 6 PANS SCREW HEX.HD. 16 00 1120200 1 FEDER 40 X 60 X 1 ZNG.NR. 923 RESSORT SPRING 17 00 120.163 2 SK-MUTTER M16 DIN 934-8 ZN ECROU HEXAGONAL NUT, HEX. 18 00 121.113 1 KRONENMUTTER M24X3 DIN 935 8 ECROU CRENELE NUT, SLOTTED 19 00 122.108 4 SI-MUTTER M12 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 20 00 127.002 5 KUGELBUNDM. M 14X1,5 DIN 74361 ECROU A EMBASE WHEEL NUT 21 00 162.403 4 SCHEIBE 28X13X3 ZN DIN 1543 RONDELLE RING, SPACING 22 00 173.144 1 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 23 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 24 00 172.140 1 SPANNSTIFT 6X28 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 25 00 175.256 1 SPLINT 4X40 DIN 94 ZN GOUPILLE FENDUE COTTERPIN 26 00 190.002 1 SCHMIERNIPPEL A M8X1 DIN 71412 RACCORD DE GRAISSEUR GREASING NIPPLE 27 00 190.007 2 SCHMIERNIPPEL B M8X1 DIN 71412 RACCORD DE GRAISSEUR GREASING NIPPLE 28 00 404.506 1 KEGELROLLENLAGER 30206 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 29 00 404.508 1 KEGELROLLENLAGER 30208 DIN 720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 30 00 410.641 2 GLACIER-BUECHSE PM 4530 DX DOUILLE GLACEE BUSH 31 00 415.186 1 WELLENDICHTRING A 60X80X10 BAGNE D ETANCHEITE OIL SEAL 32 00 438.020 2 KLAPPVORSTECKER 12X45 DIN11023 GOUPILLE FENDUE PIN LINCH 33 00 451.542.003 1 RADKAPPE 62 MM COUVERCLE CAP 35 00 452.084 1 REIFEN 23/10.50-12 4PRTL PNEUMATIQUE TYRE 36 00 452.560 1 SCHLAUCH 23/10.50-12 TUYAU SOUPLE TUBE 37 00 451.568 1 FELGE 7.00/12X3 JANTE DE ROUE WHEEL RIM

0946/BT 0145

AUSLEGER HYDR. L ZUS. BRAS HYDRAULIQUE HYDRAULIC BOOM 04600001

150

Type: 946

+1001

29 19

26

Anschluß T

25

28

Anschluß P

27

36

24

35

1 15

5

"X"

B

23 3

B

20

4

22

21

SCHNITT A-A

6

7 A A

SCHNITT B-B

8

11

2

10 12

13 9

17

Z

16

18

Ansicht Z

14 30

34 33

32

ANSICHT "X"

31

TD 46-00-1

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 923.79.300.0 1 AUSLEGER HYDR. L ZUS. BRAS ARM (1-34 1 00 923.79.240.0 1 AUSLEGERARM SZ. BRAS ARM CPTE. 2 00 923.79.310.0 1 BEFESTIGUNGSBUEGEL SZ ETRIER DE FIXATION FIXING HOOK 3 00 923.79.290.0 1 GEWINDEHUELSE DOUILLE FILETEE SLEEVE 4 00 107.702 1 AUGENSCHRB.L 140 941.61.071.0 VIS A OEIL EYE SCREW 5 00 107.703 1 AUGENSCHRAUBE R 180 M24X180 VIS A OEIL EYE SCREW 6 00 923.79.275.0 1 PACKERARMBOLZEN SZ AXE PIN 7 00 923.79.285.0 1 SPINDELBOLZEN SZ AXE PIN 8 00 941.60.155.0 1 BOLZEN AXE PIN 9 00 923.79.280.0 1 MITNEHMERBOLZEN SZ AXE PIN CAMER 10 00 438.055 2 KLAPPVORST.M.S.12X45 DIN 11023 GOUPILLE FENDUE COTTER PIN 12 00 172.122 2 SPANNSTIFT 5X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 13 00 173.504 2 SPANNSTIFT 10X50 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 14 00 173.201 1 SPANNSTIFT 10X60 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 15 00 120.167 1 SK-MUTTER M24 DIN 934 8 ZN ECROU HEXAGONAL NUT, HEX. 16 00 435.212 1 DRUCKFEDER 5.0/32.0X230 RESSORT DE PRESSION SPRING 17 00 442.614 1 HYDRAULIKZYLINDER CYLINDRE D‘HYDR. HYDRAULIC CYLINDER 18 00 448.1.041 1 GERADE EINSCHRAUBVERSCHRAUBUNG VISSAGE THREADED UNION 19 00 923.79.204.1 1 HYDRAULIKROHR ZUS. TUBE HYDRAULIC TUBE 20 00 447.4.256 1 HYDR. SCHLAUCH NW6/3100MM LIFT DE HYDRAULIQUE HYDRAULIC LIFT 21 00 448.705 4 BEFESTIGUNGSSCHELLE BSN 13X20 COLLIER CLIP 22 00 103.021 4 SK-SCHR. M6X12 DIN 933-8.8 VIS A TET 6 PANS HEX. BOLT 23 00 448.056 1 MUFFE F. VERSCHLUSSKUPPLUNG DOUILLE SOCKET 24 00 448.051 1 STECKER F. SCHNELLVERSCHLUSSK. FICHE PIN 25 00 448.001 1 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 26 00 448.002 1 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 27 80 037495Z 1 ROHR TUBE RING 28 80 1300097 1 EINSTELLBARE T-VERSCHRB. EVT REGLABLE CONNECTING SCREW 29 00 448.114 1 REDUZIERSTUTZEN RACCORD REDUCTEUR REDUCTION SOCKET 30 00 923.79.306.0 1 GEWINDEBOLZEN BOULON FILETE BOLT 31 00 173.513 1 SPANNSTIFT 21X 200 DIN 7346 GOUPILLE MECANINDUS ROLLPIN 32 00 122.110 2 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 33 00 923.79.305.0 2 BUNDHUELSE COLLERETTE-DOUILLE COLLAR-SLEEVE 34 00 103.375 2 SK-SCHRAUBE M16X110 VIS HEXAGONAL SCREW, HEX.HD. 35 00 448.054 1 STAUBSTECKER CACHE-POUSSIERE DUST CAP 36 00 448.052 1 STAUBKAPPE CACHE ROUGE CAP

0946/BT 0150

160

AUFFUELLVORRICHTUNG ZUS. DISP. DE REMPLISSAGE FILLING UP ADAPTER 07492009

Type: 946

+1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.98.001.0 1 AUFFUELLVORRICHTUNG ZUS. DISP. DE REMPLISSAGE FILLING UP ADAPTER (1-9 1 00 447.724 1 HOCHDRUCKSCHLAUCH NW6X5300 1 TUYAU A HAUTE PRES. HIGH-PRESSURE HOSE 2 80 1300174 1 2-WEGE-KUGELHAHN NW 8 BEIDERS BILLE BALL VALVE 3 00 448.001 2 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT 4 00 448.002 2 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 5 00 507.224 1 MANOMETER MANOMETRE MANOMETER 6 00 448.211 1 MANOMETERANSCHLUSSSTUTZEN BRANCHEMENT ADAPTER 7 00 448.315 1 EINSTELLB L-VERSCHRB 10L RACCORD VISSE THREADED UNION 8 00 448.112 1 EINSCHRAUBVERSCHR. M. DICHTUNG JOINT DE VIS SCREW JOINT 9 00 448.212 1 MANOMETERANSCHLUSS SMD 20-G1/ BRANCHEMENT -

0946/BT 0160

170

SS-KONSOLE ZUS. NOVA-B CONSOLE BRACKET 00798002

Type: 946

2

5

+1001

7

7

5

4

3 4

6

6

6

1

TD 7-98-2

6

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 918.06.500.0 1 SS-KONSOLE ZUS. NOVA-B CONSOLE BRACKET (1-7 1 00 918.01.510.0 1 SS-BEFEST.SERVO NOVA SZ. SS-FIXATION SS-SUPPORT 2 00 918.06.025.0 2 SCHWINGARM BRAS OSCILLANT ROCKER ARM 3 00 918.01.505.0 1 BUEGELSCHRAUBE ECROU D‘ETRIER SCREW 4 00 103.377 2 SK-SCHR. M16X130 DIN931 8.8 ZN VIS HEXAGONAL SCREW, HEX.HD. 5 00 101.081 4 SK-SCHR. M16X1,5X75 DIN960 10. VIS A TET 6 PANS SCREW, HEX.HD. 6 00 122.110 4 SI-MUTTER M16 DIN 980-8 ZN ECROU „STOVER“ NUT, LOCK 7 00 122.138 4 SI-MUTTER M16X1,5 DIN 980 ECROU „STOVER“ NUT, LOCK

0946/BT 0170

WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D‘AVERTISS. WARNING PLATE 01998014

180

21

+1001

12

13

9

Type: 946

10

12

13

1

3

12

7

4

12 6

7

5

8

2

8

15

16

14

TD 19-98-14

11

11

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 952.85.001.0 1 WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D‘AVERTISS. WARNING PLATE (1-16 0.02 00 952.86.001.0 1 WARNTAFEL ZUS. PANNEAU D‘AVERTISS. WARNING PLATE (1,3-8,10-16 0.03 00 952.85.005.0 1 LEUCHTENHALTER ZUS. SUPPORT LIGHT HOLDER (4-8,14-16 0.04 00 953.85.001.0 1 WARNTAFEL MIT BELEUCHTUNG ZUS. PANNEAU D`AVERTISS. WARNING PLATE (1-8,10-21 1 00 470.037 1 WARNTAFELN WS/RO PANNEAU D‘AVERTISS. WARNING PLATE 2 00 470.053 2 RUECKLEUCHTE FEU ARRIERE P.TYPE E REAR LIGHT F.E-TYPE 3 00 470.033 2 HALTER LI SUPPORT MOUNTING 4 00 204.25.013.0 2 WINKELSTAHL PROFIL ACIER STEEL PROFILE 5 00 204.25.006.0 2 SCHELLE COLIER CLAMP 6 00 204.25.007.0 2 U-BUEGEL ETRIER CROSSTIE 7 00 103.284 4 SK-SCHR. M8X45 DIN 931 8,8 ZN VIS HEXAGONAL SCREW, HEX.HD. 8 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU „STOVER“ NUT, LOCK 9 00 476.225 1 VERSORGUNGSKABEL ZUS. CABLE DE DISTRIB. CABLE 10 00 204.28.020.0 2 VERSTEIFFUNG RENFORT REINFORCEMENT 11 00 104.547 4 ZYLINDERSCHR. M5X20 DIN 84-4.8 VIS TETE CYLINDR. CHEESE HEAD SCREW 12 00 162.224 16 SCHEIBE 12X5,3X1 DIN 134 ZN RONDELLE RING, SPACING 13 00 122.103 4 SI-MUTTER M5 DIN 980-8 ECROU „STOVER“ NUT, LOCK 14 00 952.85.010.0 2 LEUCHTENHALTER SZ. SUPPORT LIGHT HOLDER 15 00 952.85.015.0 2 ROHR TUBE RING 16 00 438.041 2 KLAPPVORSTECKER 6 GOUPILLE FENDUE PIN LINCH 21 00 476.215 1 VERSORGUNGSKABEL ZUS. CABLE DE DISTRIB. CABLE

0946/BT 0180

AUSRUESTUNG POETTINGER EQUIPEMENT POETTINGE EQUIPMENT POETTINGER 11001001

190

Type: 946

+1001

A-PVttinger Maschinenfabrik Ges.m.b.H. A-4710 Grieskirchen

1

OberVsterreich

Modell

Type

8

Masch.Nr.

D

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

F

Lire le livret déntretien et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

4

495.166

bsb 449 567

S PLUS SERVO II NOVA 3

GB

NL

Carefully read Operator´s Manual before handling the machine. Observe instructions and safety rules when operating.

Voor het Ingebruiknemen de Bedienungshandleiding en veiligheidsopmerkingen lezen en in acht nemen

20

494.529

495.154

bsb 447 580

5

19

6

Althaus

7

39 / 40

38

Modell

Type Masch.Nr.

41

9

2.

Bayrische Pflugfabrik G.m.b.H. D-86899 Landsberg/Lech Modell

Type Masch.Nr.

Dann mit vorderer Spindel Zugpunkt bzw. Unterlenker einstellen.

- Spindel länger drehen, = Unterlenker bewegen sich zum Gepflügten.

Wenn Schlepper ins Ungepflügte zieht - Spindel kürzer drehen = Unterlenker bewegen sich ins Ungepflügte.

11

12

13

14

10

1.

2

1

Zuerst mit hinterer Spindel Schnittbreite des 1. Körpers einstellen.

Wenn Schnittbreite des 1. Körpers zu schmal - Spindel länger drehen.

Wenn Schnittbreite des 1. Körpers zu breit - Spindel kürzer drehen.

18

15

ACHTUNG !

Schrauben nach erstem Einsatz nachziehen und alle weiteren 15-20 Betriebsstunden überprüfen.

17

80 1821986

80 1821972

37

31 36

110-01-01

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 946.90.001.0 1 AUSRUESTUNG POETTINGER EQUIPEMENT ATTELAGE EQUIPMENT LOW-SLUNG (1-20 0.02 00 946.91.001.0 1 AUSRUESTUNG LANDSBERG EQUIPEMENT ATTELAGE EQUIPMENT LOW-SLUNG (3-5,8-20,31,36,37 1 00 494.822 1 TYPENSCHILD „POETTINGER“ PLAQUE D‘IDENTITE TYPE PLATE 3 00 495.154 1 AZB „QUETSCHEN“ ETIQUETTE DECAL 4 00 494.529 1 AZB „BETRIEBSANLEITUNG“ ETIQUETTE DECAL 5 00 1821964 2 AZB „SERVO II“ ETIQUETTE DECAL 5.01 00 495.982.0002 2 AZB „SERVO 2“ ETIQUETTE DECAL 6 00 495.069 2 AZB „POETTINGER“ ETIQUETTE DECAL 7 00 494.013 2 AZB „FIRMENZEICHEN“ ETIQUETTE DECAL 8 00 495.166 2 AZB „NICHT IM SCHWENKBEREICH“ ETIQUETTE DECAL 9 00 540.138 0 LACK-POETTINGER-ROT LUFTTROCKN POETTINGER ROUGE PAINT POETTINGER RED 10 00 540.113 0 LACK-POETTINGER-GELB LUFTTROCK POETTINGER-JAUNE POETTINGER-YELLOW 1 KG 11 00 540.204 0 EBELUX-E:LACK 441 PEINTURE-ROUGE CAN OF PAINT 0,2KG 12 00 540.001 0 ABWASCHMITTEL PRODUIT DE NETTOYAGE CLEANER 13 00 540.110 0 GRUNDFARBE PREMIERE COUCHE GROUND PAINT YELLOW 14 00 540.016 0 ELEKTROSTATIKVERDUENNUNG K 69 DILUTION DILUTION 15 00 941.98.005.0 2 ROHRABDECKUNG 102X102X34 CHAPEAU PROTECTEUR PROTECTION CAP 17 80 1821986 1 AZB „ACHTUNG SCHRAUBEN“ ETIQUETTE DECAL 18 00 1821972 2 AZB „EINST.-SERVO“ ETIQUETTE DECAL 19 00 495.613 2 AZB „NOVA“ ETIQUETTE DECAL 20 00 495.437 2 AZB „S“ ETIQUETTE DECAL 31 00 494.041 1 TYPENSCHILD „LANDSBERG“ PLAQUE D‘IDENTITE TYPE PLATE 36 00 494.795.001 2 AZB „LANDSBERG“ 65 MM; WEI√ü ETIQUETTE DECAL 37 00 494.048 2 AZB „LANDSBERG“ 290X35MM WEISS ETIQUETTE DECAL 38 00 495.014 1 TYPENSCHILD „ALTHAUS“ PLAQUE D IDENTITE TYPE PLATE 39 00 495.077 2 AZB „ALTHAUS“; 50MM ETIQUETTE DECAL 40 00 495.078 1 AZB „ALTHAUS“; 25MM ETIQUETTE DECAL 41 00 495.713 1 AZB „PRODUKTHAFTUNG“ ETIQUETTE DECAL

0946/BT 0190

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0946/01

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 100.065 0120 6 00 122.108 0120 8 00 190.002 0090 44 00 448.002 0055 6 00 100.087 0100 7 00 122.108 0130 8 00 190.002 0145 26 00 448.002 0150 26 00 100.087 0110 7 00 122.108 0145 19 00 190.007 0145 27 00 448.002 0160 4 00 100.087 0120 6 00 122.110 0040 31 00 190.023 0100 33 00 448.003 0010 64 00 100.087 0130 6 00 122.110 0070 4 00 190.023 0110 33 00 448.003 0090 50 00 100.135 0120 25 00 122.110 0070 15 00 190.023 0120 53 00 448.004 0010 65 00 100.135 0130 25 00 122.110 0080 14 00 191.002 0010 18 00 448.004 0090 49 00 100.135 0140 20 00 122.110 0080 15 00 191.002 0020 8 00 448.038 0090 48 00 100.369 0080 10 00 122.110 0100 24 00 191.002 0040 13 00 448.051 0150 24 00 100.380 0080 11 00 122.110 0150 32 00 191.002 0080 19 00 448.052 0150 36 00 100.381 0100 23 00 122.110 0170 6 00 191.002 0090 43 00 448.054 0150 35 00 100.428 0100 28 00 122.138 0170 7 00 191.002 0120 13 00 448.056 0150 23 00 100.495 0080 12 00 122.530 0060 84 00 191.002 0130 13 00 448.112 0160 8 00 100.496 0080 11 00 127.002 0145 20 00 191.002 0140 8 00 448.114 0150 29 00 100.644 0100 7 00 155.031 0010 82 00 400.213 0120 55 00 448.136 0090 40 00 100.644 0110 7 00 155.817 0100 4 00 400.216 0100 32 00 448.205 0090 34 00 101.018 0145 13 00 155.817 0120 3 00 400.216 0120 52 00 448.211 0160 6 00 101.078 0060 82 00 155.820 0110 4 00 400.219 0110 32 00 448.212 0160 9 00 101.081 0170 5 00 155.820 0130 3 00 400.316 0110 38 00 448.315 0160 7 00 101.807 0070 7 00 155.820 0140 3 00 404.506 0145 28 00 448.355 0090 47 00 101.809 0070 17 00 155.822 0010 20 00 404.508 0145 29 00 448.705 0150 21 00 101.812 0070 13 00 155.822 0040 15 00 404.745 0010 16 00 448.909 0055 11 00 103.021 0150 22 00 155.822 0090 16 00 404.745 0020 6 00 451.541 0140 51 00 103.088 0145 14 00 155.825 0010 29 00 404.790 0010 15 00 451.568 0145 37 00 103.137 0145 15 00 155.825 0040 20 00 404.790 0020 5 00 452.019 0140 52 00 103.282 0055 14 00 155.829 0010 19 00 409.100 0010 31 00 452.084 0145 35 00 103.284 0050 44 00 155.829 0040 14 00 409.100 0040 12 00 452.516 0140 53 00 103.284 0180 7 00 162.120 0080 16 00 410.166 0090 42 00 452.560 0145 36 00 103.285 0040 26 00 162.159 0100 8 00 410.168 0090 13 00 464.208 0030 4 00 103.285 0055 3 00 162.159 0120 7 00 410.169 0090 23 00 464.208 0030 14 00 103.301 0010 22 00 162.224 0180 12 00 410.170 0090 24 00 464.211 0010 28 00 103.301 0040 16 00 162.403 0145 21 00 410.177 0090 4 00 464.211 0040 22 00 103.327 0090 28 00 162.802 0080 2 00 410.182 0090 19 00 470.033 0180 3 00 103.367 0010 53 00 163.111 0040 29 00 410.193 0090 10 00 470.037 0180 1 00 103.375 0150 34 00 166.604 0010 30 00 410.360 0010 46 00 470.053 0180 2 00 103.377 0170 4 00 166.604 0040 18 00 410.361 0010 47 00 475.172 0055 7 00 103.379 0040 30 00 166.841 0010 52 00 410.641 0120 20 00 476.215 0180 21 00 103.379 0070 3 00 167.419 0090 33 00 410.641 0130 20 00 476.225 0180 9 00 104.083 0080 13 00 172.121 0050 7 00 410.641 0140 15 00 490.903 0050 43 00 104.547 0180 11 00 172.122 0150 12 00 410.641 0145 30 00 494.013 0190 7 00 105.999 0060 83 00 172.132 0100 17 00 415.186 0145 31 00 494.041 0190 31 00 107.605 0090 39 00 172.132 0110 17 00 417.786 0010 21 00 494.048 0190 37 00 107.702 0150 4 00 172.140 0100 13 00 417.786 0020 2 00 494.346 0090 45 00 107.703 0150 5 00 172.140 0110 13 00 418.310 0010 17 00 494.529 0190 4 00 1120200 0145 16 00 172.140 0120 17 00 418.310 0020 7 00 494.822 0190 1 00 118.008 0060 26 00 172.140 0120 42 00 435.212 0150 16 00 495.014 0190 38 00 120.159 0055 4 00 172.140 0130 17 00 435.653 0040 28 00 495.069 0190 6 00 120.163 0145 17 00 172.140 0140 12 00 435.653 0050 46 00 495.077 0190 39 00 120.167 0150 15 00 172.140 0145 24 00 438.020 0010 72 00 495.078 0190 40 00 120.328 0120 26 00 172.172 0090 11 00 438.020 0100 19 00 495.154 0190 3 00 120.328 0130 26 00 172.976 0030 23 00 438.020 0110 19 00 495.166 0190 8 00 120.328 0140 21 00 172.977 0120 22 00 438.020 0120 24 00 495.437 0190 20 00 120.380 0050 13 00 172.977 0130 22 00 438.020 0130 24 00 495.601 0060 13 00 120.380 0050 22 00 172.977 0140 17 00 438.020 0140 19 00 495.602 0060 14 00 120.380 0050 34 00 172.977 0145 23 00 438.020 0145 32 00 495.603 0060 23 00 121.113 0145 18 00 172.988 0010 24 00 438.041 0180 16 00 495.604 0060 24 00 121.484 0010 32 00 173.142 0030 24 00 438.055 0030 3 00 495.605 0060 33 00 121.484 0020 4 00 173.144 0010 25 00 438.055 0030 13 00 495.606 0060 34 00 122.005 0090 41 00 173.144 0040 19 00 438.055 0150 10 00 495.613 0190 19 00 122.006 0090 7 00 173.144 0090 30 00 438.107 0010 27 00 495.628 0040 23 00 122.007 0090 29 00 173.144 0120 12 00 438.107 0010 71 00 495.713 0190 41 00 122.009 0080 14 00 173.144 0130 12 00 438.107 0030 5 00 507.224 0160 5 00 122.011 0070 14 00 173.144 0140 7 00 438.107 0030 15 00 540.001 0190 12 00 122.011 0100 29 00 173.144 0145 22 00 438.107 0040 21 00 540.016 0190 14 00 122.056 0060 19 00 173.172 0010 48 00 442.188 0090 31 00 540.110 0190 13 00 122.103 0180 13 00 173.201 0150 14 00 442.190 0090 31 00 540.113 0190 10 00 122.106 0040 27 00 173.228 0030 25 00 442.220 0055 1 00 540.138 0190 9 00 122.106 0050 45 00 173.504 0150 13 00 442.614 0150 17 00 540.204 0190 11 00 122.106 0180 8 00 173.510 0080 17 00 445.074 0090 35 00 543.004 0010 49 00 122.107 0010 23 00 173.513 0150 31 00 447.351 0090 46 00 750065Z 0110 8 00 122.107 0040 17 00 173.514 0070 6 00 447.611 0090 36 00 447.4.256 0150 20 00 122.107 0100 9 00 173.519 0080 18 00 447.724 0160 1 00 448.1.041 0150 18 00 122.107 0110 9 00 175.094 0010 14 00 447.725 0010 62 00 500.0.100 0100 3 00 122.107 0120 8 00 175.094 0020 3 00 447.926 0055 8 00 500.0.101 0120 2 00 122.107 0120 41 00 175.256 0145 25 00 448.001 0055 5 00 500.0.102 0130 2 00 122.108 0100 9 00 1821964 0190 5 00 448.001 0150 25 00 500.0.103 0140 2 00 122.108 0110 9 00 1821972 0190 18 00 448.001 0160 3 00 500.0.106 0145

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0946/02

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 500.0.108 0110 3 00 923.44.005.0 0140 5 00 941.22.002.0 0060 32 00 946.05.152.1 0090 17 00 400.313.001 0100 38 00 923.44.005.1 0120 10 00 941.30.001.0 0060 41 00 946.05.161.1 0090 15 00 448.901.003 0055 13 00 923.44.008.0 0120 11 00 941.30.002.0 0060 42 00 946.05.170.2 0090 22 00 448.908.001 0055 10 00 923.44.008.0 0130 11 00 941.37.001.1 0060 4 00 946.05.175.0 0090 27 00 451.101.001 0100 34 00 923.44.008.0 0140 6 00 941.38.001.0 0060 51 00 946.05.180.2 0090 25 00 451.101.001 0120 54 00 923.44.010.1 0120 1 00 941.38.002.0 0060 52 00 946.05.185.1 0090 20 00 451.101.002 0100 39 00 923.44.010.X 0120 1 00 941.60.006.0 0010 11 00 946.05.190.1 0090 18 00 451.101.002 0120 56 00 923.44.014.1 0100 5 00 941.60.015.1 0040 9 00 946.05.195.1 0090 26 00 451.101.003 0100 31 00 923.44.014.1 0120 4 00 941.60.035.0 0010 7 00 946.05.210.0 0090 32 00 451.101.003 0120 51 00 923.44.019.2 0120 00 941.60.035.0 0040 6 00 946.05.216.0 0090 38 00 451.102.001 0110 34 00 923.44.019.2 0130 00 941.60.086.0 0010 5 00 946.05.220.0 0090 37 00 451.102.002 0110 39 00 923.44.019.2 0140 00 941.60.086.0 0040 4 00 946.05.320.0 0090 00 451.102.003 0110 31 00 923.44.020.3 0120 14 00 941.60.087.0 0010 51 00 946.05.340.0 0090 00 451.542.003 0145 33 00 923.44.020.3 0130 14 00 941.60.125.0 0050 11 00 946.05.360.0 0090 00 494.795.001 0190 36 00 923.44.020.3 0140 9 00 941.60.125.0 0050 32 00 946.05.361.0 0090 14 00 126.26.004.0 0055 2 00 923.44.020.3 0145 4 00 941.60.155.0 0150 8 00 946.05.370.0 0090 00 204.25.006.0 0180 5 00 923.44.033.0 0120 21 00 941.61.440.0 0020 9 00 946.05.380.0 0090 00 204.25.007.0 0180 6 00 923.44.033.0 0130 21 00 941.71.001.0 0010 10 00 946.05.390.0 0090 00 204.25.013.0 0180 4 00 923.44.033.0 0140 16 00 941.80.010.0 0060 00 946.06.010.0 0080 1 00 204.28.020.0 0180 10 00 923.44.035.2 0120 15 00 941.80.013.0 0060 16 00 946.06.050.0 0080 00 454.13.033.0 0055 12 00 923.44.035.2 0130 15 00 941.80.014.0 0060 17 00 946.13.300.0 0060 00 495.982.0002 0190 5 00 923.44.035.2 0140 10 00 941.80.015.0 0060 18 00 946.14.300.0 0060 00 872.05.009.0 0010 26 00 923.44.051.2 0120 19 00 941.80.020.0 0060 15 00 946.21.300.0 0060 00 872.05.009.0 0040 11 00 923.44.051.2 0130 19 00 941.82.001.2 0060 71 00 946.22.300.0 0060 00 918.01.505.0 0170 3 00 923.44.051.2 0140 14 00 941.82.002.2 0060 72 00 946.25.001.0 0060 3 00 918.01.510.0 0170 1 00 923.44.070.0 0120 00 941.84.001.1 0060 73 00 946.25.300.0 0060 00 918.06.025.0 0170 2 00 923.44.070.0 0130 00 941.84.002.1 0060 74 00 946.37.300.0 0060 00 918.06.500.0 0170 00 923.44.070.0 0140 00 941.87.001.3 0060 75 00 946.38.300.0 0060 00 923.01.070.0 0100 18 00 923.44.080.0 0120 00 941.87.002.3 0060 76 00 946.90.001.0 0190 00 923.01.070.0 0110 18 00 923.44.101.1 0130 00 941.90.101.1 0060 81 00 946.91.001.0 0190 00 923.01.070.0 0120 23 00 923.44.102.1 0130 00 941.90.200.0 0060 00 946.98.001.0 0160 00 923.01.070.0 0130 23 00 923.44.110.1 0130 1 00 941.91.101.1 0060 91 00 947.05.060.0 0070 00 923.01.070.0 0140 18 00 923.44.110.1 0140 1 00 941.91.200.0 0060 00 952.53.000.0 0060 00 923.01.323.0 0100 27 00 923.44.130.0 0130 00 941.98.005.0 0190 15 00 952.60.000.0 0010 00 923.14.003.2 0100 00 923.44.510.0 0140 00 942.05.006.0 0070 11 00 952.60.020.0 0010 1 00 923.14.004.0 0100 00 923.44.520.0 0140 00 942.06.004.0 0080 5 00 952.60.050.0 0040 00 923.14.005.0 0100 5 00 923.44.530.0 0140 00 942.06.012.0 0080 6 00 952.60.060.0 0010 3 00 923.14.005.0 0120 4 00 923.44.550.0 0145 00 942.60.015.1 0010 12 00 952.60.060.0 0040 1 00 923.14.006.0 0100 6 00 923.44.555.0 0145 8 00 942.60.213.0 0010 43 00 952.60.070.0 0050 2 00 923.14.006.0 0120 5 00 923.44.558.0 0145 9 00 942.66.000.0 0010 13 00 952.60.080.0 0010 4 00 923.14.015.0 0100 16 00 923.44.580.0 0145 10 00 942.66.000.0 0040 10 00 952.60.080.0 0040 3 00 923.14.015.0 0110 16 00 923.44.590.0 0145 11 00 942.80.010.0 0060 00 952.60.090.0 0050 00 923.14.020.1 0100 1 00 923.79.204.1 0150 19 00 942.80.023.0 0060 25 00 952.60.095.0 0050 1 00 923.14.020.X 0100 1 00 923.79.240.0 0150 1 00 942.81.002.0 0055 9 00 952.60.100.0 0050 4 00 923.14.030.1 0100 2 00 923.79.275.0 0150 6 00 943.06.005.1 0080 8 00 952.60.101.0 0050 23 00 923.14.030.X 0100 2 00 923.79.280.0 0150 9 00 943.06.008.2 0060 38 00 952.60.110.1 0050 21 00 923.14.035.0 0100 11 00 923.79.285.0 0150 7 00 943.06.009.2 0060 39 00 952.60.120.0 0050 5 00 923.14.035.0 0110 11 00 923.79.290.0 0150 3 00 943.60.090.0 0050 41 00 952.60.130.0 0050 12 00 923.14.043.0 0100 12 00 923.79.300.0 0150 00 943.61.410.0 0030 00 952.60.130.0 0050 31 00 923.14.043.0 0110 12 00 923.79.305.0 0150 33 00 943.61.420.0 0030 1 00 952.60.135.0 0050 6 00 923.14.043.0 0120 16 00 923.79.306.0 0150 30 00 943.61.430.1 0030 2 00 952.60.150.0 0050 3 00 923.14.043.0 0130 16 00 923.79.310.0 0150 2 00 943.61.440.0 0030 00 952.60.151.0 0050 14 00 923.14.043.0 0140 11 00 923.90.000.1 0010 00 943.61.441.0 0030 22 00 952.60.155.0 0010 9 00 923.14.045.0 0100 15 00 940.60.090.1 0050 41 00 943.61.450.0 0030 00 952.60.155.0 0040 8 00 923.14.045.0 0110 15 00 941.05.006.1 0070 11 00 943.61.451.0 0030 31 00 952.60.160.0 0050 33 00 923.14.070.2 0100 14 00 941.05.011.1 0070 13 00 943.61.452.0 0030 32 00 952.60.200.0 0010 6 00 923.14.070.2 0110 14 00 941.06.001.0 0060 11 00 943.61.453.0 0030 34 00 952.60.200.0 0040 5 00 923.14.103.1 0110 00 941.06.002.0 0060 12 00 943.61.454.0 0030 35 00 952.60.250.0 0010 00 923.14.104.0 0110 00 941.06.003.0 0080 7 00 943.61.455.0 0030 36 00 952.60.280.0 0050 00 923.14.105.0 0110 5 00 941.06.003.1 0080 7 00 943.61.456.0 0030 37 00 952.60.450.0 0020 00 923.14.105.0 0130 4 00 941.06.004.0 0080 5 00 943.61.460.1 0030 00 952.60.505.0 0010 41 00 923.14.106.0 0110 6 00 941.06.007.1 0080 3 00 943.61.470.1 0030 11 00 952.60.510.0 0020 1 00 923.14.106.0 0130 5 00 941.06.013.0 0080 9 00 943.61.480.1 0030 12 00 952.60.550.0 0010 2 00 923.14.114.0 0110 5 00 941.06.020.0 0080 00 946.05.010.0 0070 1 00 952.60.550.0 0040 2 00 923.14.120.1 0110 1 00 941.06.021.0 0080 21 00 946.05.017.0 0070 12 00 952.60.551.0 0010 45 00 923.14.120.X 0110 1 00 941.06.030.0 0080 22 00 946.05.050.0 0070 00 952.61.005.0 0010 42 00 923.14.130.1 0110 2 00 941.06.040.0 0080 00 946.05.060.0 0070 00 952.61.006.0 0010 44 00 923.14.130.X 0110 2 00 941.06.041.0 0080 23 00 946.05.100.3 0090 00 952.80.001.0 0055 00 923.14.293.0 0100 26 00 941.06.042.0 0080 4 00 946.05.110.1 0090 1 00 952.85.001.0 0180 00 923.14.294.1 0100 25 00 941.06.050.0 0080 00 946.05.120.1 0090 2 00 952.85.005.0 0180 00 923.14.310.0 0100 00 941.06.060.0 0080 24 00 946.05.121.1 0090 3 00 952.85.010.0 0180 14 00 923.15.310.0 0100 00 941.06.070.0 0080 25 00 946.05.122.1 0090 5 00 952.85.015.0 0180 15 00 923.29.130.0 0040 25 00 941.13.001.1 0060 2 00 946.05.123.1 0090 6 00 952.86.001.0 0180 00 923.29.130.0 0050 42 00 941.14.001.0 0060 21 00 946.05.125.1 0090 8 00 953.85.001.0 0180 00 923.44.001.1 0120 00 941.14.002.0 0060 22 00 946.05.130.2 0090 9 80 006580Z 0010 8 00 923.44.002.2 0120 00 941.21.001.1 0060 1 00 946.05.140.1 0090 12 80 006580Z 0040 7 00 923.44.005.0 0130 10 00 941.22.001.0 0060 31 00 946.05.151.1 0090 21 80 037495Z 0150 27

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

0946/03

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 80 038065Z 0010 83 80 1120200 0120 18 80 1120200 0130 18 80 1120200 0140 13 80 1300097 0150 28 80 1300105 0010 81 80 1300174 0160 2 80 1300559 0010 61 80 1300582 0010 63 80 1300654 0010 61 80 1821986 0190 17 80 1900088 0040 24 80 1900162 0060 63 80 1900164 0060 63 80 1900166 0060 64 80 1900485 0030 33 80 1900632 0100 10 80 1900632 0110 10 80 1900632 0130 9 80 1900632 0140 4 80 750061Z 0110 8 80 750065Z 0100 8 80 750065Z 0120 7 80 750065Z 0130 7 80 750074Z 0070 16 80 750090Z 0070 10 80 750096Z 0070 2 80 923.01.070.0 0145 1 80 923.14.043.0 0145 2 80 923.14.290.0 0100 22 80 923.44.008.0 0145 3 80 923.44.033.0 0145 5 80 923.44.035.2 0145 6 80 923.44.051.2 0145 7 80 923.63.089.0 0145 12

D

Im Zuge der technischen Weiterentwicklung arbeitet die PÖTTINGER Ges.m.b.H ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Ersatzteilliste müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden.

Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten.

Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten.

F

La société PÖTTINGER Ges.m.b.H améliore constamment ses produits grâce au le progrès technique. C'est pourquoi nous nous réservons le droit de modifier descriptions et illustrations de cette Catalogue de Pièces Detachees, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées.

Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles.

Copie ou traduction, même d'extraits, seulement avec la premission écrite de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Tous droits réservés selon la réglementation des droits d'auteurs.

GB

Following the policy of the PÖTTINGER Ges. m.b.H to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered.

Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted.

Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

All rights under the provision of the Copyright Act are reserved.

ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen

Telefon: 0043 (0) 72 48 600-0 Telefax: 0043 (0) 72 48 600-511

e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

GEBR. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 D-49509 Recke Telefon: (0 54 53) 91 14 - 0 Telefax: (0 54 53) 91 14 - 14

PÖTTINGER France

129 b, la Chapelle F-68650 Le Bonhomme

Tél.: 03.89.47.28.30 Fax: 03.89.47.28.39

GEBR. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH Telefon:

Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231

Telefax: 0 81 91 / 59 656
