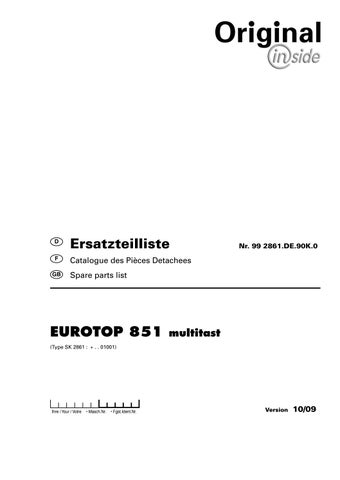

DOWNLOAD PDF Pottinger EUROTOP 851 multitast Rake Parts Manual

D

Ersatzteilliste

F

Catalogue des Pièces Detachees

GB

Spare parts list

Nr. 99 2861.DE.90K.0

EUROTOP 851 multitast (Type SK 2861 : + . . 01001)

Ihre / Your / Votre

• Masch.Nr. • Fgst.Ident.Nr.

Version

10/09

D

BESONDERS ZU BEACHTEN

F

A REMARQUER SPECIALEMENT

1. Verwenden Sie nur Original-Ersatzteile.

1. N’utiliser que des pièces originales.

2. Machen Sie genaue Angaben über Anschrift, Postamt und Zielbahnhof. Deutlich schreiben!

2. Veuillez indiquer exactement votre adresse, le bureau postal et la gare destinatrice. Prière d’écrire lisiblement!

3. Type, Baujahr und Fabrikationsnummer der Maschine (am Typenschild eingeschlagen) angeben. Den zu bestellenden Teil mit Teil-Nr., Benennung und benötigter Stückzahl anführen.

3. Veuillez mentionner le type, l’année de construction et le numéro de fabrication de la machine (gravés sur la plaquette). Indiquez la pièce à commander par son numéro, sa désignation et le nombre désiré.

4. Für eventuelle Fehllieferungen, die aus unvollständigen Angaben resultieren, ist der Auftraggeber verantwortlich.

Bereiten Sie daher besonders telefonische Bestellungen sorgfältig vor.

4. Le donneur d’ordre est responsable d’éventuelles fausses livraisons résultant d’indications incomplètes. Préparez donc soigneusement surtout les ordres téléphoniques.

5. Lassen Sie allfällige Reparaturen an Ihrer Maschine möglichst in den Wintermonaten durchführen. Sie ersparen sich dadurch Kosten und sichern sich für die Ernte ein einsatzbares Gerät.

GB

POINTS TO NOTE

5. Faites executer si possible en hiver les réparations éventuellement nécessaires. Vous épargnez ainsi des frais et votre machine sera prête au moment de la recolte.

I

FARE SPECIALE ATTENZIONE

1. Use only original spares.

1. Utilizzate esclusivamente pezzi ricambio originale.

2. Give exact details of address/nearest post office/railway station. Write legibly.

2. Evidenziate esattamente il Vs. indirizzo, l’ufficio postale e la stazione meta. Scrivete chiaramente!

3. Quote machine type, year of manufacture and serial number (punched in data plate). Quote order code, description and quantity required for each item ordered.

3. Evidenziate il tipo. I’l anno di construzione nonche il no. di fabbricazione dell’attrezzo (evidenziato sull etichetta).

Evidenziare l’articolo desiderato col no. del pezzo la denomiazione e la quan desiderata.

4. The customer is responsible for any mistakes in filling orders that may result providing insufficient information.

Particularly when ordering by phone, prepare data carefully beforehand.

5. If possible, have your machine repaired (should this be necessary) during the winter. This will save you money and ensure that your machine is fully operational for the harvesting season.

Sie erreichen uns in Österreich: Voici notre adresse en Autriche: Our address in Austria: In Austria potete mettervi in contato con noi:

4. L’acqurente sera responsabile di eventuali errori nel fornimento, qualora doveresso risultare da indicazioni non complete. E perci’ o consigliabile organizzare accuratamente ogni ordi-nazione, specialmente se fatta per telefono.

5. Possibilmente fate riparare il Vs. attrezzo durante i mesi invernali. In questo modo risparmierete delle spese e Vi assicurerete un attrezzo pronto all’uso per il raccolto.

Alois Pöttinger Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen

Telefon: 0043 (0) 72 48 600-0 Telefax: 0043 (0) 72 48 600-511

e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

Sie erreichen uns in der BRD: Voici notre adresse en Allemagne: Our address in Germany: In Germania potete mettervi in contato con noi:

Gebr. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 49509 Recke

Telefon: 05453 / 9114-0 Telefax: 05453 / 9114-14

BESONDERS ZU BEACHTEN / 9200

Gebr. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH

Telefon: Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231 Telefax: 0 81 91 / 59 656

Info zum Titelblatt

Info for the title page Info concernant la page de garde Fortlaufende Überarbeitung / Baujahr Continual improvement / Year of construction Numéro de la version / année de construction Baujahr Endzahl Last no. of year of construction Dernier chiffre de l’année Code für Hersteller Manufacturer`s code Code constructeur Code für Ersatzteilliste Spare parts list code Code pour la liste des pièces de rechange Code für Sprachen Language code Code pour la langue Kostenträger / Maschinentype Product unit / Machine type Code machine / Modèle de machine Interner Code Internal code Code interne

Drehpflug

SERVO IV E plus (Masch.Nr. + . . . . . .01001)

Ihre Your Votre

Masch. bzw. Fahrgestell / Nr. machine or chassis no.

Numéro de machine

D

Ersatzteilliste

F

Liste des pièces de rechange

GB

Spare parts list

Nr. 99 983.DE. 9 0 8 . 1

Version

01/99

Masch. bzw Fahrgestell / Nr. Machine or chassis no.

Numéro de machine gedruckt printed Imprimé

Monat / Jahr Month / Year mois / année

BEDEUTUNG DER SYMBOLE + -++ (

bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. bis Masch.Nr. oder Fahrgestell-Nr. ab Masch.Nr. oder Fahrgestell-Nr. (kpl.) bestehend aus...)

Diese Zeichnungsnummer kennzeichnet eine Baugruppe, welche aus technischen Gründen nicht immer vormontiert wird. ) kein Ersatzteil * siehe Bildtafel Nr. = nach Bedarf # auf Wunsch & nur gemeinsam lieferbar @ Abmessung mm (Spur) 242 Loctite 242 (00 543 004) 245 Loctite 245 (00 543 005) 275 Loctite 275 (00 543 008) 495 Loctite IS 495 (00 543 103) 504 Loctite 504 (00 543 201) 542 Loctite 542 (00 543 010) 648 Loctite 648 (00 543 014) 601 Dichtungsmasse DDL 601 DA Durchmesser außen DI Durchmesser innen EK eingeklebt mit ....

FU siehe Fußnote K nur für Kabinenbedienung L links M: nicht für.....

N geräteseitig NT nicht für Tandembereifung P: nur für....

PE nur für Einzelachse PS nur für Schlepper PT nur für Tandemachse Q schlepperseitig R rechts RA nur für Rollenumlenkung und Ausschwenkdeichsel RO nur für Rollenumlenkung R/S Rohrlänge u.Schutztrichter- Best.Nr. angeben RZ Reihenzahl U Meterware V Variante W wahlweise X nur für Export Y nur für Heckanbau Z Zähnezahl BT Bildtafel PNR Positions-Nr. TEILE Teile-Nr. MENGE Stückzahl AN Anmerkung OB ohne Buchse

SIGNIFICATION DES SYMBOLES

EXPLANATION OF SYMBOLS

Jusqu’aux machines No. ou chassis No. à partir de la machine No. ou chassis No. Jusqu’aux machines No. ou chassis No. à partir de la machine No. ou chassis No. se composant de .......

Ce numèro de dessin signifie des éléments de construction qui ne sont pas toujours pré-assemblés Pas toujours prémonté pas de pièce de rechange voir planche no. si besoin est sur demande Uniquement en livraison groupée dimension mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) pate d’étancheité DDL 601 calibre exter. calibre inter. afficher avec voir annotation seulement pour pilotage depuis la cabine à gauche pas pour..... du coté de la machine pas pour essieux tandem seulement pour.... seulement pour essieu individuel seulement pour tracteur seulement pour essieux tandem du coté du tracteur à droite uniquement pour renvoi par galets et timon oscilant uniquement en cas de renvoi par galets Indiquer la longueur du tube et la référence du tube protecteur No de rangs par mètre variante au choix seulement pour l’exportation seulement pour le montage arrière nombre de dents planche No de position No de pièce nombre remarque sans bague

up to machine number or chassis number from machine number or chassis number up to machine number or chassis number from machine number or chassis number consisting of This drawing number is for an assambly wihch cannot always be delivered pre-assembled no spare part see list no. when required on request only deliverable together measurement mm Loctite 242 (00 543 004) Loctite 245 (00 543 005) Loctite 275 (00 543 008) Loctite IS 495 (00 543 103) Loctite 504 (00 543 201) Loctite 542 (00 543 010) Loctite 648 (00 543 014) sealing compound DDL 601 outer diameter inner diameter pasted with see foot-note only for cab control left-hand not for ...... machine-side not for tandem axle only for .... only for single axle only for tractors only for tandem axle tractor-side rihgt-hand only where cable passes round pulleys and offset drawbar is used only where cable passes round pulleys State lenght and the order no. of the guard cape No of rows meterware variant at will only for export only for rear mounting number of teeth plate position no. part no. number of pieces Note without bush

ACHTUNG! Bei jeder Bestellung die vollständige Bestellnummer angeben, z.B. 00 121 20 044 1 ATTENTION! A toute commande, indiquez la référence complète, par ex 00 121 20 044 1ATTENTION! Please give us always the full part no. on every order i.e. 00 121 20 044 1

1

VERSCHLEISSTEILE PIÈCES D´USURE WEARING PARTS 34307001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 00 401.911 12 LAUFROLLE D40/D15X18 POULIE D40/D15X18 ROLLER D40/D15X18 *0050 Pos.51 1.01 00 401.911 12 LAUFROLLE D40/D15X18 POULIE D40/D15X18 ROLLER D40/D15X18 *0060 Pos.51 2 00 436.031 96 DOPPELZINKE 9 MM DOUB. DENTS DOUBLE FINGERS *0130 Pos.2

2861/BT 0001

10

RAHMEN CHASSIS FRAME 00809001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.10.001.0 1 RAHMEN ZUS. CHASSIS FRAME 0.02 00 286.10.004.1 1 ROHRBOGEN VORMONT. TUYAU COURBE PIPEBOW (71-75 -1043 0.03 00 286.10.004.2 1 ROHRBOGEN VORMONT. TUYAU COURBE PIPEBOW +1044 1 00 2861.10.010.0 1 RAHMEN SZ. CHASSIS FRAME 3 00 272.10.023.0 1 BOLZEN 40X278 AXE 40X278 PIN 40X278 -1043 3.01 00 272.10.023.1 1 BOLZEN 40X316 AXE 40X316 PIN 40X316 +1044 4 00 2861.10.020.1 1 TRAEGER SZ. SUPPORT TRANSPORT BRACKET 5 00 103.171 6 SK-SCHR. M20X60 DIN 933-8.8 VIS M20X60 SCREW M20X60 6 00 122.112 6 SI-MUTTER M20 DIN 980 8 ECROU M20 NUT M20 7 00 2861.10.003.0 1 WELLE ARBRE SHAFT 8 00 400.275 2 RILLENKUGELLAGER 6207 DIN 625 ROULEM.DE BUTE 6207 BEARING 6207 9 00 157.147 2 SICHERUNGSRING 72X2,5 SEGMENT D‘ARRET CIRCLIP 10 00 172.977 1 SPANNSTIFT 8X60 DIN 1481 GOUPILLE 8X60 ROLLPIN 8X60 11 00 172.126 1 SPANNSTIFT 5X60 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 12 00 2861.10.035.0 1 LENKSTANGE KURZ SZ. BARRE DE DIRECTEMENT STEERING CONNECTING 13 00 286.10.060.1 1 LENKSTANGE LANG SZ. BARRE DE DIRECTEMENT STEERING ROD 14 00 560.522 2 LAGERHAELFTE MOITIE DE COUSSINET HALF BEARING 15 00 289.10.090.1 1 HEBEL SZ. LEVIER LEVER 16 00 286.10.083.0 1 HEBEL HI. SZ. LEVIER ARRIERE LEVER BACK 17 00 410.631 4 GLACIER-LAGER PM 3030 DX PALIER PM 3030 DX BEARING PM 3030 DX 18 00 435.333 1 ZUGFEDER RESSORT SPRING 19 00 200.07.004.0 1 BOLZEN AXE PIN 20 00 289.10.111.1 1 BOLZEN AXE PIN 21 00 2861.10.140.0 1 STUETZFUSS SZ. PIED AYAPPUI JACK STAND 22 00 162.424 2 SCHEIBE 36X20,5X4 RONDELLE WASHER 23 00 150.110.001 1 PASSFEDER A 8X7X45 VERG. RESSORT A 8X7X45 SPRING A 8X7X45 24 00 2861.10.030.0 1 LENKSTANGE SZ. BARRE DE DIRECTEMENT STEERING CONNECTING 25 00 289.10.107.0 1 AUGENSCHRAUBE VIS SCREW 26 00 162.427 1 SCHEIBE 34X25,2X2 ZN RONDELLE 34X25,2X2 WASHER 34X25,2X2 27 00 172.968 1 SPANNSTIFT 8X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 28 00 120.380 1 SK-MUTTER M24 DIN 936 8 ZN ECROU M24 DIN 936 8 NUT M24 DIN 936 8 29 00 286.10.098.0 1 BOLZEN AXE PIN 30 00 173.123 8 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 31 00 162.406 7 SCHEIBE 50X20,2X3 RONDELLE WASHER 32 00 191.002 7 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 33 00 163.109 4 SCHEIBE 50/30,2X1,5 RONDELLE WASHER 34 00 173.504 2 SPANNSTIFT 10X50 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 10X50 35 00 162.382 2 SCHEIBE 10,5 30X2,5 DIN 9021 RONDELLE 10,5 30X2,5 WASHER 10,5 30X2,5 36 00 103.305 2 SK-SCHR. M10X70 DIN 931-8.8 ZN VIS M10X70 DIN 931 SCREW M10X70 DIN 931 37 00 451.10.069.0 2 BOLZEN AXE PIN 38 00 457.652 1 SCHUTZTOPF CUVETTE DE PROTEC. COVER 39 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 40 00 103.043 4 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 41 00 162.407 4 SCHEIBE 18X8,5X2 RONDELLE 18X8,5X2 WASHER 18X8,5X2 42 00 410.616 1 GLACIER-BUECHSE PM 2015 DX DOUILLE GLACEE BUSH 43 00 410.626 2 GLEITLAGER PM 2520 DX OD. GLY. PALIER LISSE PLAIN BEARING 44 00 286.10.005.0 2 BOLZEN AXE PIN 45 00 172.205 2 SPANNSTIFT 10X80 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 46 00 103.047 2 SK-SCHR. M 8X4O DIN 933-8.8 VIS M 8X4O SCREW M 8X4O 47 00 120.159 4 SK-MUTTER M8 DIN 934-8 ZN ECROU M8 DIN 934 NUT M8 DIN 934 48 00 459.015 2 SELASTIK-PUFFER BUTOIR ELASTIQUE BUFFER STOP -1277 49 00 162.417 2 SCHEIBE 36X20,5X2 RONDELLE 36X20,5X2 WASHER 36X20,5X2 50 00 435.154 1 DRUCKFEDER RESSORT SPRING 51 00 286.10.089.0 1 HALTER SUPPORT MOUNTING 52 00 435.324 1 ZUGFEDER RESSORT DE TRACTION SPRING 53 00 122.006 1 SK-MUTTER M 10 DIN 985-8 ECROU M 10 DIN 985 NUT M 10 DIN 985 54 00 103.064 1 SK-SCHR. M10X25 DIN 933-8.8 ZN VIS M10X25 SCREW M10X25 55 00 173.180 1 SPANNSTIFT 8X90 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 56 00 173.143 1 SPANNSTIFT 6X36 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 6X36 57 00 165.311 2 FEDERRING 10 DIN 128 ZN RONDELLE 10 DIN 128 WASHER 10 DIN 128 ZN -1277 58 00 122.006 4 SK-MUTTER M 10 DIN 985-8 ECROU M 10 DIN 985 NUT M 10 DIN 985 59 00 157.032 1 SICHERUNGSRING 40X1,75 DIN 471 SEGMENT D‘ARRET CIRCLIP 61 00 286.10.040.1 1 ROHRBOGEN SZ. TUYAU COURBE PIPEBOW -1043 61.01 00 286.10.040.2 1 ROHRBOGEN SZ. TUYAU COURBE PIPEBOW +1044-1277 61.02 00 286.10.040.3 1 ROHRBOGEN SZ. TUYAU COURBE PIPEBOW +1278 62 00 206.10.054.0 2 ANHAENGEWIPPE KAT.II EMBOUT D‘ATTELAGE TOWING BRACKET 63 00 172.197 2 SPANNSTIFT 10X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 64 00 410.228 2 BUNDBUCHSE 40/44/55X30 MANCHON 40/44/55X30 BUSH 40/44/55X30 -1043 64.01 00 410.243 2 GER.BUECHSE 40X44/55X45 MANCHON 40X44/55X45 BUSH 40X44/55X45 +1044 65 00 206.10.080.0 2 BOLZEN AXE PIN 66 00 2502.10.096.0 2 ANSCHLAGPUFFER BUTEE STOP +1278 67 00 104.743 4 ZYL.SCHR. M10X35 DIN 912 8 VIS M10X35 SCREW M10X35 +1278

2861/BT 0010

20

FAHRRAHMEN CHASSIS ROULANT TRAILED VERSION 29306003

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 289.35.001.1 1 FAHRRAHMEN ZUS. CHASSIS ROULANT TRAILED VERSION 1 00 288.35.005.2 1 QUERTRAEGER TRAVERSE CROSS MEMBER 2 00 103.379 8 SK-SCHR. M16X15O DIN931 8.8 ZN VIS M16X15O SCREW M16X15O 3 00 281.35.020.0 4 LASCHE ECLISSE PLATE 4 00 122.110 8 SI-MUTTER M16 DIN 980-8 ZN ECROU M16 DIN 980 NUT M16 DIN 980 5 00 288.35.030.1 1 RADTRAEGER LI SZ. SUPPORT GAUCHE BRACKET LEFT L 6 00 288.35.035.0 1 RADTRAEGER RE.SZ. SUPPORT DROITE BRACKET RIGHT R 8 00 525.135 2 KUGELGELENK DM25D10 M20 CHARNIERE DM25D10 HINGE DM25D10 M20 8.01 00 525.139 2 KUGELGELENK DM25D10 M24 CHARNIERE DM25D10 HINGE DM25D10 10 00 289.35.070.0 1 LENKSTANGE RE.SZ. M20 TIGE DROITE ROD RIGHT R 10.01 00 289.35.070.1 1 LENKSTANGE RE SZ. M24 TIGE DROITE ROD RIGHT R 11 00 286.30.082.0 2 ABDECKUNG PANNEAU COVER 12 00 286.30.081.0 2 BOLZEN AXE PIN 13 00 286.30.030.1 2 HEBEL LEVIER LEVER 14 00 288.35.060.1 1 HEBEL LEVIER LEVER 15 00 288.35.070.1 1 HEBEL HI. SZ. LEVIER ARRIERE LEVER BACK 17 00 162.635 3 SCHEIBE 40,2X56X2 RONDELLE WASHER 18 00 410.638 2 GLACIER-LAGER PM 4030 DX ROULEAU PM 4030 DX BEARING PM 4030 DX 19 00 191.002 5 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 20 00 410.201 4 GER. BUECHSE 45X50X40 WIELA DOUILLE 45X50X40 BUSH 45X50X40 22 00 191.007 1 SCHMIERN. SFG BM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASER 23 00 150.151.001 2 PASSFEDER A 14X9X90 VERG. CLAVETTE A 14X9X90 KEY A 14X9X90 24 00 163.111 2 SCHEIBE 60X45.2X2 RONDELLE WASHER 25 00 162.418 2 SCHEIBE 70X48,2X1,5 RONDELLE WASHER 26 00 173.123 6 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 27 00 162.406 6 SCHEIBE 50X20,2X3 RONDELLE WASHER 28 00 451.10.069.0 3 BOLZEN AXE PIN 29 00 172.969 2 SPANNSTIFT 8X45 DIN 1481 GOUPILLE 8X45 ROLLPIN 8X45 30 00 173.201 3 SPANNSTIFT 10X60 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 31 00 172.974 2 SPANNSTIFT 8X32 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 32 00 162.427 2 SCHEIBE 34X25,2X2 ZN RONDELLE 34X25,2X2 WASHER 34X25,2X2 33 00 103.129 2 SK-SCHR. M16X40 DIN 933-8.8 VIS M16X40 SCREW M16X40 34 00 162.409 2 SCHEIBE 34X16,5X3 ZN RONDELLE 34X16,5X3 WASHER 34X16,5X3 35 00 289.35.035.1 1 LENKSTANGE LI.SZ. M20 TIGE GAUCHE ROD LEFT L 35.01 00 289.35.035.2 1 LENKSTANGE LI.SZ. M24 TIGE GAUCHE ROD LEFT L 36 00 410.616 3 GLACIER-BUECHSE PM 2015 DX DOUILLE GLACEE BUSH 37 00 455.911 2 KEILHALTER KLEIN SUPPORT DE COIN SHOE PLATE 38 00 455.901 2 UNTERLEGKEIL KLEIN UK 380 CALE DE FREINAGE WHEEL CHOCK 39 00 118.009 8 SK-SCHR. M8X16 VIS M8X16 SCREW M8X16 42 00 120.379 2 SK-MUTTER M20 DIN 936 KL.8 ECROU M20 NUT M20 -1093 42.01 00 120.380 2 SK-MUTTER M24 DIN 936 8 ZN ECROU M24 DIN 936 8 NUT M24 DIN 936 8 +1094

2861/BT 0020

30

SCHUTZ ZUS. PROTECTION GUARD 36305001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.20.001.0 1 SCHUTZ ZUS. PROTECTION GUARD 1 00 250.20.010.1 1 SCHUTZTRAEGER RE.SZ. SUPPORT DROITE SUPPORT RIGHT R 2 00 2861.20.010.1 1 SCHUTZTRAEGER LI.SZ. SUPPORT GAUCHE SUPPORT LEFT L 3 00 250.20.025.0 1 ABWEISBUEGEL SZ. ETRIER BRACKET 4 00 250.20.030.0 1 ABWEISBUEGEL VO.SZ. ETRIER BRACKET 5 00 250.20.035.0 1 TRAEGER AUSSEN SZ. SUPPORT TRANSPORT BRACKET 6 00 2861.20.020.0 1 ABWEISBUEGEL VO. ETRIER BRACKET 7 00 286.20.004.0 4 U-BUEGEL ETRIER STRAP 9 00 250.20.040.0 2 STUETZE SZ. SUPPORT SUPPORT 10 00 272.20.015.0 2 TRAEGER SZ. SUPPORT BRACKET 11 00 272.20.018.0 2 ROHR TUBE RING 12 00 438.005 3 VORSTECKER GOUPILLE PIN 13 00 103.354 6 SK-SCHRAUBE M14X110 DIN931-8.8 VIS SCREW 14 00 165.413 6 SCHRAUBENSICHERUNG NL14 PAARW. RONDELLE GROWER WASHER 15 00 103.372 4 SK-SCHR. M16X90 DIN 931 8.8 ZN VIS M16X90 SCREW M16X90 16 00 165.414 4 SCHRAUBENSICHERUNG RONDELLE GROWER WASHER 17 00 122.107 10 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 18 00 103.301 2 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS M10X50 SCREW M10X50 19 00 122.108 9 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 20 00 101.227 9 PAßSCHRAUBE M12X 40 DIN 609- 8 --22 00 122.110 3 SI-MUTTER M16 DIN 980-8 ZN ECROU M16 DIN 980 NUT M16 DIN 980 23 00 103.370 3 SK-SCHR. M16X80 ZN DIN 931-8.8 VIS M16X80 SCREW M16X80

2861/BT 0030

40

KREISEL ZUS. TOUPIE ROTOR 29405002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.80.001.0 1 KREISEL ZUS. TOUPIE ROTOR 1 00 2861.80.005.0 1 GETRIEBE LI.GESCHL. ZUS. VARIATEUR GAUCHE GEARBOX LEFT *50 L 2 00 2861.80.010.0 1 GETRIEBE RE.GESCHL. ZUS. VARIATEUR DROITE GEARBOX RIGHT *60 R 3 00 244.80.015.0 2 SCHEIBE SZ RONDELLE WASHER 4 00 172.968 4 SPANNSTIFT 8X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 5 00 250.80.012.0 2 KURBELSTANGE TIGE DE MANIVELLE CRANK ROD 6 00 244.80.019.0 2 STIRNRAD ENGRENAGE GEAR WHEEL CPTE. 7 00 288.20.054.0 2 LASCHE ECLISSE PLATE 8 00 103.299 4 SK-SCHR. M10X40 DIN 931 8.8 ZN VIS M10X40 DIN931 SCREW M10X40 DIN931 9 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 10 00 162.410 8 SCHEIBE 21X10,5X2,5 RONDELLE 21X10,5X2,5 WASHER 21X10,5X2,5

2861/BT 0040

GETRIREBE LI.GESCHL.ZUS. ENGRENAGE GAUCHE GEARBOX LEFT 16805009

50

Type: 2861 +1001

41 11 26 10

66

12 39

60

1

43 17

3

34

30

33

29

28 22

42

16

40 20 44

64

46

19

58

2 18

62

21

8

4 18

57

31 59 56

35

15

45 53

5

54 27 14

48

31 65

49 51

54 53

25 24 71

32

66 32

6

55

23

13

63

52 37

67

7

50

38

47

31

9

36 168-05-09

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.80.005.0 1 GETRIEBE LI.GESCHL. ZUS. VARIATEUR GAUCHE GEARBOX LEFT L 1 00 286.80.013.0 1 GETRIEBEGEHAEUSE CARTER B. A VITESSE GEAR HOUSING 2 00 286.80.009.0 1 TELLERRAD Z-67 COURONNE DENTEE Z-67 CROWN WHEEL Z-67 3 00 286.80.002.2 1 RITZEL PIGNON PINION 4 00 299.80.050.0 1 GLOCKE SZ. CLOCHE BELL HOUSING 5 00 289.80.065.2 1 ACHSTRAEGER SUPPORT BRACKET 6 00 261.80.122.0 1 TELLER PLATEAU PLATE 7 00 261.80.010.1 1 KURVENSCHEIBE RONDELLE RING 8 00 -1 ---*9000 9 00 261.80.164.1 1 HUBROHR L-250MM TUYAU L-250MM TUBE L-250MM 10 00 -1 ---*9000 11 00 261.80.166.0 1 DECKEL COUVERTURE COVER 12 00 299.80.027.0 1 WELLENMUTTER ECROU NUT 13 00 286.80.045.0 1 SPINDEL L=453 MM PIVOT L=453 MM SPINDLE L=453 MM 14 00 261.80.014.1 12 STEUERHEBEL LEVIER LEVER 15 00 299.80.011.0 12 WELLE ZUS. ARBRE SHAFT 16 00 261.80.120.0 1 DECKEL SZ. COUVERTURE COVER 17 00 107.073 1 VERSCHL-SCHR. M18X1,5 DIN 906 VIS M18X1,5 SCREW M18X1,5 18 00 400.187 2 RILLENKUGELLAGER ROULEM.DE BUTEE BEARING 19 00 166.618 1 PASSSCHEIBE 65X85X2 RONDELLE 65X85X2 RING 65X85X2 20 00 415.219 1 WELLENDICHTRING 85X120X12 BAGNE D ETANCHEITE OIL SEAL 21 00 261.80.156.0 1 ROHR TUBE RING 22 00 415.091 1 WELLENDICHTRING 72X35X10 BA BAGNE D ETANCHEITE OIL SEAL 23 00 415.352 1 O-RING 19X3 DIN 3770 JOINT TORIQUE O-RING 24 00 403.920 1 DRUCKLAGER AK 511 Z2O ROULEAU AK 511 Z2O BEARING AK 511 Z2O 25 00 162.931 1 KUGELSCHEIBE C21 DIN 6319 BAGUE C21 DIN6319 RING C21 DIN 6319 26 00 157.935 1 SICHERUNGSRING 50X 2,5 DIN 47 SEGMENT D‘ARRET CIRCLIP 27 00 168.121 6 SPANNSCHEIBE 14 BAGUE 14 RING 14 28 00 157.825 1 SICHERUNGSR.AS35-06-044 DIN471 BAGUE AS35-06-044 RING AS35-06-044 29 00 166.814 1 SCHEIBE 50X35,2X1 RONDELLE WASHER 30 00 157.147 2 SICHERUNGSRING 72X2,5 SEGMENT D‘ARRET CIRCLIP 31 00 162.429 20 SCHEIBE 28X15X3 RONDELLE WASHER 32 00 109.237 3 STIFTSCHR. M14X30 DIN 6885 VIS M14X30 DIN 6885 SCREW M14X30 DIN6885 33 00 404.507 1 KEGELROLLENLAGER 30207 DIN720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 34 00 404.787.001 1 KEGELROLLENLAGER 33207 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 35 00 625.021 12 SCHUTZHUELSE L-150 DOUILLE L-150 SLEEVE L-150 36 00 191.006 1 SCHMIERNIPPEL DIN 71412 B M RACCORD DE GRAISSEUR GREASING NIPPLE 37 00 283.80.034.0 1 ROHR TUBE RING 38 00 459.101 1 KABELTUELLE 24X17X11X10 PASSE-FIL 24X17X11X1 GROMMET 24X17X11X10 39 00 150.110.001 1 PASSFEDER A 8X7X45 VERG. RESSORT A 8X7X45 SPRING A 8X7X45 40 00 415.294 1 DICHTRING 305X330X13 BAGUE 305X330X13 SEAL 305X330X13 41 00 166.821 2 SCHEIBE 30X18,2X1 RONDELLE WASHER 42 00 166.539 4 SCHEIBE 35X45XO,1 DIN 988 RONDELLE WASHER 43 00 417.565 1 SCHRAUBSTOPFEN BOUCHON FITTING 44 00 166.709 1 PASSCHEIBE PS 65X85X0,2 BAGUE 65X85X0,2 RING 65X85X0,2 45 00 162.434 12 SCHEIBE 35/45X1 RONDELLE WASHER 46 00 122.527 6 SICHER-MUTTER M14X1,5 DIN 985 ECROU M14X1,5 DIN985 NUT M14X1,5 DIN 985 47 00 103.974 6 SK-SCHRAUBE M14X1,5X 70-DIN 96 VIS SCREW 48 00 172.228 12 SPANNSTIFT 12X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 49 00 172.983 12 SPANNSTIFT 7X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 50 00 624.121 12 DISTANZRING 24/15,1X3,0 BAGUE RING 51 00 401.911 12 LAUFROLLE D40/D15X18 POULIE D40/D15X18 ROLLER D40/D15X18 52 00 157.013 12 SICHERUNGSRING 15 SEGMENT D‘ARRET CIRCLIP 53 00 166.843 24 SCHEIBE 32,2X48X1,5 RONDELLE WASHER 54 00 624.122 24 BUECHSE GF 30 BAGUE GF 30 BUSH GF 30 55 00 417.920 1 VERSCHLUSSSTOPFEN 300 F 15 BOUCHON DE TUYAU PIEPE PLUG 56 00 118.010 12 SK-SCHR. M8X20 VIS M8X20 SCREW M8X20 57 00 438.044 12 ROHRKLAPPSTECKER AGRAFE SAFETY PIN 58 00 299.055 1 DICHTUNGSRING JOINT SEAL 59 00 122.008 3 SK-MUTTER SELBST. M14 DIN 985 ECROU M14 DIN 985 NUT M14 DIN 985 60 00 162.638 2 SCHEIBE 75X60,2X2 RONDELLE WASHER 62 00 540.034 1 KORROSIONSSCHUTZ-KONZENTRAT HUILE ANTI-CORROSIVE ANTI CORROSION OIL 0.03 KG 63 00 542.413 1 SHELLFETT RA GRAISSE GREASE 0.3 KG 64 00 542.425 1 MOBILPLEX 44 MOBILPLEX 44 MOBILPLEX 44 0.8 KG 65 00 543.201 1 LOCTITE 510 LOCTITE 510 LOCTITE 510 1 CCM 66 00 543.014 1 LOCTITE 648/50 LOCTITE 648/50 LOCTITE 648/50 0.50 CCM 67 00 103.945 6 SK-SCHRAUBE M14X35 DIN 933 10 VIS SCREW

2861/BT 0050

60

GETRIEBE RE.GESCHL.ZUS. ENGRENAGE DROITE GEARBOX RIGHT 16805008

Type: 2861 +1001

41 11 26 10

66

12 60 17

43 33

29

30

34 39

3

1 16

40 20 22 28

42

44

64

46

19

58

2 18

62

21

8

4 18

57

31 59 56

35

15

45 53

5 54 27 14

48

31 65

49 51

54 53

32

25 24 71

66 32

6

55

23

13

63

52 37

67

7

50

38

47

31

9

36 168-05-08

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.80.010.0 1 GETRIEBE RE.GESCHL. ZUS. VARIATEUR DROITE GEARBOX RIGHT R 1 00 286.80.013.0 1 GETRIEBEGEHAEUSE CARTER B. A VITESSE GEAR HOUSING 2 00 286.80.009.0 1 TELLERRAD Z-67 COURONNE DENTEE Z-67 CROWN WHEEL Z-67 3 00 286.80.002.2 1 RITZEL PIGNON PINION 4 00 299.80.050.0 1 GLOCKE SZ. CLOCHE BELL HOUSING 5 00 289.80.065.2 1 ACHSTRAEGER SUPPORT BRACKET 6 00 261.80.122.0 1 TELLER PLATEAU PLATE 7 00 261.80.010.1 1 KURVENSCHEIBE RONDELLE RING 8 00 -1 ---*9000 9 00 261.80.164.1 1 HUBROHR L-250MM TUYAU L-250MM TUBE L-250MM 10 00 -1 ---*9000 11 00 261.80.166.0 1 DECKEL COUVERTURE COVER 12 00 299.80.027.0 1 WELLENMUTTER ECROU NUT 13 00 286.80.045.0 1 SPINDEL L=453 MM PIVOT L=453 MM SPINDLE L=453 MM 14 00 261.80.014.1 12 STEUERHEBEL LEVIER LEVER 15 00 299.80.011.0 12 WELLE ZUS. ARBRE SHAFT 16 00 261.80.120.0 1 DECKEL SZ. COUVERTURE COVER 17 00 107.073 1 VERSCHL-SCHR. M18X1,5 DIN 906 VIS M18X1,5 SCREW M18X1,5 18 00 400.187 2 RILLENKUGELLAGER ROULEM.DE BUTEE BEARING 19 00 166.618 1 PASSSCHEIBE 65X85X2 RONDELLE 65X85X2 RING 65X85X2 20 00 415.219 1 WELLENDICHTRING 85X120X12 BAGNE D ETANCHEITE OIL SEAL 21 00 261.80.156.0 1 ROHR TUBE RING 22 00 415.091 1 WELLENDICHTRING 72X35X10 BA BAGNE D ETANCHEITE OIL SEAL 23 00 415.352 1 O-RING 19X3 DIN 3770 JOINT TORIQUE O-RING 24 00 403.920 1 DRUCKLAGER AK 511 Z2O ROULEAU AK 511 Z2O BEARING AK 511 Z2O 25 00 162.931 1 KUGELSCHEIBE C21 DIN 6319 BAGUE C21 DIN6319 RING C21 DIN 6319 26 00 157.935 1 SICHERUNGSRING 50X 2,5 DIN 47 SEGMENT D‘ARRET CIRCLIP 27 00 168.121 6 SPANNSCHEIBE 14 BAGUE 14 RING 14 28 00 157.825 1 SICHERUNGSR.AS35-06-044 DIN471 BAGUE AS35-06-044 RING AS35-06-044 29 00 166.814 1 SCHEIBE 50X35,2X1 RONDELLE WASHER 30 00 157.147 2 SICHERUNGSRING 72X2,5 SEGMENT D‘ARRET CIRCLIP 31 00 162.429 20 SCHEIBE 28X15X3 RONDELLE WASHER 32 00 109.237 3 STIFTSCHR. M14X30 DIN 6885 VIS M14X30 DIN 6885 SCREW M14X30 DIN6885 33 00 404.507 1 KEGELROLLENLAGER 30207 DIN720 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 34 00 404.787.001 1 KEGELROLLENLAGER 33207 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 35 00 625.021 12 SCHUTZHUELSE L-150 DOUILLE L-150 SLEEVE L-150 36 00 191.006 1 SCHMIERNIPPEL DIN 71412 B M RACCORD DE GRAISSEUR GREASING NIPPLE 37 00 283.80.034.0 1 ROHR TUBE RING 38 00 459.101 1 KABELTUELLE 24X17X11X10 PASSE-FIL 24X17X11X1 GROMMET 24X17X11X10 39 00 150.110.001 1 PASSFEDER A 8X7X45 VERG. RESSORT A 8X7X45 SPRING A 8X7X45 40 00 415.294 1 DICHTRING 305X330X13 BAGUE 305X330X13 SEAL 305X330X13 41 00 166.821 2 SCHEIBE 30X18,2X1 RONDELLE WASHER 42 00 166.539 4 SCHEIBE 35X45XO,1 DIN 988 RONDELLE WASHER 43 00 417.565 1 SCHRAUBSTOPFEN BOUCHON FITTING 44 00 166.709 1 PASSCHEIBE PS 65X85X0,2 BAGUE 65X85X0,2 RING 65X85X0,2 45 00 162.434 12 SCHEIBE 35/45X1 RONDELLE WASHER 46 00 122.527 6 SICHER-MUTTER M14X1,5 DIN 985 ECROU M14X1,5 DIN985 NUT M14X1,5 DIN 985 47 00 103.974 6 SK-SCHRAUBE M14X1,5X 70-DIN 96 VIS SCREW 48 00 172.228 12 SPANNSTIFT 12X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 49 00 172.983 12 SPANNSTIFT 7X50 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 50 00 624.121 12 DISTANZRING 24/15,1X3,0 BAGUE RING 51 00 401.911 12 LAUFROLLE D40/D15X18 POULIE D40/D15X18 ROLLER D40/D15X18 52 00 157.013 12 SICHERUNGSRING 15 SEGMENT D‘ARRET CIRCLIP 53 00 166.843 24 SCHEIBE 32,2X48X1,5 RONDELLE WASHER 54 00 624.122 24 BUECHSE GF 30 BAGUE GF 30 BUSH GF 30 55 00 417.920 1 VERSCHLUSSSTOPFEN 300 F 15 BOUCHON DE TUYAU PIEPE PLUG 56 00 118.010 12 SK-SCHR. M8X20 VIS M8X20 SCREW M8X20 57 00 438.044 12 ROHRKLAPPSTECKER AGRAFE SAFETY PIN 58 00 299.055 1 DICHTUNGSRING JOINT SEAL 59 00 122.008 3 SK-MUTTER SELBST. M14 DIN 985 ECROU M14 DIN 985 NUT M14 DIN 985 60 00 162.638 2 SCHEIBE 75X60,2X2 RONDELLE WASHER 62 00 540.034 1 KORROSIONSSCHUTZ-KONZENTRAT HUILE ANTI-CORROSIVE ANTI CORROSION OIL 0.03 KG 63 00 542.413 1 SHELLFETT RA GRAISSE GREASE 0.3 KG 64 00 542.425 1 MOBILPLEX 44 MOBILPLEX 44 MOBILPLEX 44 0.8 KG 65 00 543.201 1 LOCTITE 510 LOCTITE 510 LOCTITE 510 1 CCM 66 00 543.014 1 LOCTITE 648/50 LOCTITE 648/50 LOCTITE 648/50 0.50 CCM 67 00 103.945 6 SK-SCHRAUBE M14X35 DIN 933 10 VIS SCREW

2861/BT 0060

70

ANTRIEB ZUS. ENTRAINEMENT DRIVE 16805006

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.70.001.0 1 ANTRIEB ZUS. ENTRAINEMENT DRIVE 1 00 2861.70.005.0 1 ANTRIEB HI. ZUS. ENTRAINEMENT DRIVE *80 2 00 2861.70.010.0 1 ANTRIEB VO. ZUS ENTRAINEMENT DRIVE *90 3 00 456.247/432 1 GELENKWELLE W 2300-1410-SC15 ARBRE A CARDANS P.T.O.DRIVE SHAFT *230 4 00 448.512 4 SCHLAUCHKLEMME COLLIER CLAMP

2861/BT 0070

80

ANTRIEB HI.ZUS. ENTRAINEMENT DRIVE 16805004

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.70.005.0 1 ANTRIEB HI. ZUS. ENTRAINEMENT DRIVE 1 00 286.70.010.2 1 ZWISCHENTRAEGER SZ. SUPPORT BRACKET 2 00 2861.70.020.0 1 TRAEGER SZ. SUPPORT TRANSPORT BRACKET 3 00 286.70.079.0 1 KONSOLE CONSOLE BRACKET 4 00 2861.70.006.0 4 ROHR TUBE RING 5 00 286.70.060.3 1 GETRIEBE HI.ZUS. VARIATEUR GEARBOX *100 6 00 289.70.057.0 1 BOLZEN KURZ AXE PIN 7 00 286.70.033.0 1 BOLZEN LANG AXE PIN 8 00 2861.70.030.0 1 WELLE SZ. ARBRE SHAFT 9 00 457.535 1 KREUZGELENK JOINT DE CARDAN CARDAN JOINT 10 00 150.111.001 2 PASSFEDER A 8X7X50 VERG. CLAVETTE A 8X7X50 KEY A 8X7X50 11 00 286.70.103.0 1 FLACHSTAHL FER-PLAT PLATE 12 00 410.371 2 BUECHSE 40/50X40 BAGUE 40/50X40 BUSH 40/50X40 13 00 172.205 2 SPANNSTIFT 10X80 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 14 00 163.130 2 SCHEIBE 65 X 40,2 X 2 ST 12.03 RONDELLE WASHER 15 00 157.032 2 SICHERUNGSRING 40X1,75 DIN 471 SEGMENT D‘ARRET CIRCLIP 16 00 191.002 3 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 17 00 410.233 2 GER.BUECHSE MIT BUND 100H9X105 MANCHON 100H9X105 BUSH 100H9X105 18 00 162.628 1 SCHEIBE 120X100,2X2 RONDELLE WASHER 19 00 157.056 1 SICHERUNGSRING 100X3 DIN 471 SEGMENT D‘ARRET CIRCLIP 20 00 286.70.034.0 2 ROLLE ROUE ROLL 21 00 286.70.035.0 2 BOLZEN AXE PIN 22 00 162.417 4 SCHEIBE 36X20,5X2 RONDELLE 36X20,5X2 WASHER 36X20,5X2 23 00 157.018 4 SICHERUNGSRING 20X1,2 DIN 471 SEGMENT D‘ARRET CIRCLIP 24 00 410.229 2 GER.BUECHSE 50X55/65X30 MANCHON 50X55/65X30 BUSH 50X55/65X30 25 00 103.359 4 SK-SCHRAUBE M14X160 DIN931-8.8 VIS SCREW 26 00 120.397 2 SK-MUTTER M 1O DIN 936-8 ECROU M 1O NUT M 1O 27 00 459.015 2 SELASTIK-PUFFER BUTOIR ELASTIQUE BUFFER STOP 28 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 29 00 103.068 4 SK-SCHR M10X45 DIN 933-8.8 VIS M10X45 SCREW M10X45 30 00 122.008 2 SK-MUTTER SELBST. M14 DIN 985 ECROU M14 DIN 985 NUT M14 DIN 985 31 00 150.113.001 1 PASSFEDER A 8X7X63 VERG. CLAVETTE A 8X7X63 KEY A 8X7X63 32 00 523.082 1 UEBERLASTKUPPLUNG SA2 MD=850N ACCOUPLEMENT SECU OVERLOAD COUPLING 34 00 165.310 6 FEDERRING A 8 DIN 127 RONDELLE A 8 DIN 127 WASHER A 8 DIN 127 35 00 103.043 6 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 36 00 165.311 2 FEDERRING 10 DIN 128 ZN RONDELLE 10 DIN 128 WASHER 10 DIN 128 ZN 37 00 162.410 2 SCHEIBE 21X10,5X2,5 RONDELLE 21X10,5X2,5 WASHER 21X10,5X2,5 38 00 103.285 2 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS M8X50 SCREW M8X50 39 00 122.106 2 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 40 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE

2861/BT 0080

90

ANTRIEB VO.ZUS. ENTRAINEMENT DRIVE 16805005

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.70.010.0 1 ANTRIEB VO. ZUS ENTRAINEMENT DRIVE 1 00 286.70.070.2 1 ZWISCHENTRAEGER VO. SZ. SUPPORT BRACKET 2 00 2861.70.020.0 1 TRAEGER SZ. SUPPORT TRANSPORT BRACKET 3 00 286.70.079.0 1 KONSOLE CONSOLE BRACKET 4 00 2861.70.006.0 4 ROHR TUBE RING 5 00 286.70.050.3 1 GETRIEBE VO.ZUS. VARIATEUR GEARBOX *110 6 00 289.70.057.0 1 BOLZEN KURZ AXE PIN 7 00 286.70.033.0 1 BOLZEN LANG AXE PIN 8 00 2861.70.030.0 1 WELLE SZ. ARBRE SHAFT 9 00 457.535 1 KREUZGELENK JOINT DE CARDAN CARDAN JOINT 10 00 150.111.001 2 PASSFEDER A 8X7X50 VERG. CLAVETTE A 8X7X50 KEY A 8X7X50 11 00 286.70.103.0 1 FLACHSTAHL FER-PLAT PLATE 12 00 410.371 2 BUECHSE 40/50X40 BAGUE 40/50X40 BUSH 40/50X40 13 00 172.205 2 SPANNSTIFT 10X80 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 14 00 163.130 2 SCHEIBE 65 X 40,2 X 2 ST 12.03 RONDELLE WASHER 15 00 157.032 2 SICHERUNGSRING 40X1,75 DIN 471 SEGMENT D‘ARRET CIRCLIP 16 00 191.002 3 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 17 00 410.233 2 GER.BUECHSE MIT BUND 100H9X105 MANCHON 100H9X105 BUSH 100H9X105 18 00 162.628 1 SCHEIBE 120X100,2X2 RONDELLE WASHER 19 00 157.056 1 SICHERUNGSRING 100X3 DIN 471 SEGMENT D‘ARRET CIRCLIP 20 00 286.70.034.0 2 ROLLE ROUE ROLL 21 00 286.70.035.0 2 BOLZEN AXE PIN 22 00 162.417 4 SCHEIBE 36X20,5X2 RONDELLE 36X20,5X2 WASHER 36X20,5X2 23 00 157.018 4 SICHERUNGSRING 20X1,2 DIN 471 SEGMENT D‘ARRET CIRCLIP 24 00 410.229 2 GER.BUECHSE 50X55/65X30 MANCHON 50X55/65X30 BUSH 50X55/65X30 25 00 103.359 4 SK-SCHRAUBE M14X160 DIN931-8.8 VIS SCREW 26 00 150.113.001 1 PASSFEDER A 8X7X63 VERG. CLAVETTE A 8X7X63 KEY A 8X7X63 27 00 103.068 4 SK-SCHR M10X45 DIN 933-8.8 VIS M10X45 SCREW M10X45 28 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 29 00 459.015 2 SELASTIK-PUFFER BUTOIR ELASTIQUE BUFFER STOP 30 00 120.397 2 SK-MUTTER M 1O DIN 936-8 ECROU M 1O NUT M 1O 31 00 122.008 4 SK-MUTTER SELBST. M14 DIN 985 ECROU M14 DIN 985 NUT M14 DIN 985 32 00 523.082 1 UEBERLASTKUPPLUNG SA2 MD=850N ACCOUPLEMENT SECU OVERLOAD COUPLING 34 00 165.310 6 FEDERRING A 8 DIN 127 RONDELLE A 8 DIN 127 WASHER A 8 DIN 127 35 00 103.043 6 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 36 00 165.311 2 FEDERRING 10 DIN 128 ZN RONDELLE 10 DIN 128 WASHER 10 DIN 128 ZN 37 00 162.410 2 SCHEIBE 21X10,5X2,5 RONDELLE 21X10,5X2,5 WASHER 21X10,5X2,5 38 00 103.285 2 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS M8X50 SCREW M8X50 39 00 122.106 2 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 40 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE

2861/BT 0090

100

GETRIEBE HI.ZUS. ENGRENAGE GEARBOX 33007002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.70.060.3 1 GETRIEBE HI.ZUS. VARIATEUR GEARBOX 1 00 286.70.051.1 1 GETRIEBEGEHAEUSE CARTER B. A VITESSE GEAR HOUSING 2 00 286.70.059.0 1 KEGELRAD Z=18 ENGRENAGE CONIQUE BEVEL GEAR 5 00 543.201 1 LOCTITE 510 LOCTITE 510 LOCTITE 510 6 00 286.70.061.1 1 WELLE ARBRE SHAFT 7 00 286.70.058.0 1 KEGELRAD Z=14 ENGRENAGE CONIQUE BEVEL GEAR 8 00 286.70.084.0 1 DECKEL COUVERTURE COVER 9 00 400.231 3 RILLENKUGELLAGER 6210 DIN625 ROULEM.DE BUTEE BEARING 10 00 400.219 1 RILLENKUGELLAGER 6206 DIN 625 ROULEM.DE BUTEE BEARING 11 00 155.142 1 SICHERUNGSRING 62X2 DIN 472 SEGMENT D‘ARRET CIRCLIP 13 00 415.066 1 WELLENDICHTRING 30X72X10 BAGNE D ETANCHEITE OIL SEAL 14 00 150.110.001 2 PASSFEDER A 8X7X45 VERG. RESSORT A 8X7X45 SPRING A 8X7X45 15 00 155.154 1 SICHERUNGSRING 90X3 DIN 472 SEGMENT D‘ARRET CIRCLIP 16 00 415.235 1 WELLENDICHTRING 50X90X10 BA BAGNE D ETANCHEITE OIL SEAL 17 00 103.043 6 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 18 00 162.407 6 SCHEIBE 18X8,5X2 RONDELLE 18X8,5X2 WASHER 18X8,5X2 19 00 107.073 1 VERSCHL-SCHR. M18X1,5 DIN 906 VIS M18X1,5 SCREW M18X1,5 20 00 167.102 1 SCHEIBE 30X18,2X2,5 ALU RONDELLE WASHER 21 00 190.105 1 ENTLUEFTUNGSVENTIL M18X1,5 VALVE M18X1,5 VENT VALVE M18X1,5 23 00 542.109.001 1 GETRIEBEOEL TITAN SUPER SAE 80 HUILE OIL 0,3 L 24 00 415.063 1 WELLENDICHTR.A3OX62X7 DIN376O JOINT SEAL-RING

2861/BT 0100

110

GETRIEBE VO.ZUS. ENGRENAGE GEARBOX 33007001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.70.050.3 1 GETRIEBE VO.ZUS. VARIATEUR GEARBOX 1 00 286.70.051.1 1 GETRIEBEGEHAEUSE CARTER B. A VITESSE GEAR HOUSING 2 00 286.70.059.0 1 KEGELRAD Z=18 ENGRENAGE CONIQUE BEVEL GEAR 5 00 543.201 1 LOCTITE 510 LOCTITE 510 LOCTITE 510 6 00 286.70.056.1 1 WELLE ARBRE SHAFT 7 00 286.70.058.0 1 KEGELRAD Z=14 ENGRENAGE CONIQUE BEVEL GEAR 8 00 286.70.084.0 1 DECKEL COUVERTURE COVER 9 00 400.231 3 RILLENKUGELLAGER 6210 DIN625 ROULEM.DE BUTEE BEARING 10 00 400.219 1 RILLENKUGELLAGER 6206 DIN 625 ROULEM.DE BUTEE BEARING 11 00 155.142 1 SICHERUNGSRING 62X2 DIN 472 SEGMENT D‘ARRET CIRCLIP 13 00 415.066 1 WELLENDICHTRING 30X72X10 BAGNE D ETANCHEITE OIL SEAL 14 00 150.110.001 3 PASSFEDER A 8X7X45 VERG. RESSORT A 8X7X45 SPRING A 8X7X45 15 00 155.154 1 SICHERUNGSRING 90X3 DIN 472 SEGMENT D‘ARRET CIRCLIP 16 00 415.235 1 WELLENDICHTRING 50X90X10 BA BAGNE D ETANCHEITE OIL SEAL 17 00 103.043 6 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 18 00 162.407 6 SCHEIBE 18X8,5X2 RONDELLE 18X8,5X2 WASHER 18X8,5X2 19 00 107.073 1 VERSCHL-SCHR. M18X1,5 DIN 906 VIS M18X1,5 SCREW M18X1,5 20 00 167.102 1 SCHEIBE 30X18,2X2,5 ALU RONDELLE WASHER 21 00 190.105 1 ENTLUEFTUNGSVENTIL M18X1,5 VALVE M18X1,5 VENT VALVE M18X1,5 23 00 542.109.001 1 GETRIEBEOEL TITAN SUPER SAE 80 HUILE OIL 0,3 L 24 00 415.063 1 WELLENDICHTR.A3OX62X7 DIN376O JOINT SEAL-RING

2861/BT 0110

120

GELENKFIXIERUNG FIXATION D‘ARTICULATION JOINT LOCK 15999001

Type: 2861 +1001

1

3 1

3 2

2

TD 159-99-1

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 272.39.001.1 1 GELENKFIXIERUNG FIXATION D‘ARTICUL. JOINT LOCK V 1 00 103.133 2 SK-SCHR. M16X60 VZ DIN 933 8,8 VIS M16X60 SCREW M16X60 2 00 122.009 2 SK-MUTTER M16 DIN 985-8 ZN ECROU M16 NUT M16 3 00 120.163 2 SK-MUTTER M16 DIN 934-8 ZN ECROU M16 NUT M16

2861/BT 0120

130

ZINKENTRAEGER ZUS. BRAS A FOURCHES TIN ARM 10606001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 293.60.001.0 1 ZINKENTRAEGER ZUS. BRAS A FOURCHES TIN ARM 1 00 299.60.005.0 24 ZINKENTRAEGER BRAS A FOURCHES TIN ARM 2 00 436.031 96 DOPPELZINKE 9 MM DOUB. DENTS DOUBLE FINGERS 3 00 238.06.017.1 96 HALTER SUPPORT MOUNTING 4 00 162.408 96 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 5 00 122.108 96 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 6 00 103.941 72 SK-SCHRAUBE M12X75 DIN931 VIS SCREW 7 00 620.707 24 UNTERLEGSTUECK PIECE DE CALAGE BLOCK +1058 8 00 103.942 24 SK-SCHRAUBE M12X 80 DIN 931 10 VIS SCREW +1058

2861/BT 0130

135

ZINKENSCHUTZHALTERUNG FIXATION RETAINER 04710001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 289.23.001.0 1 ZINKENABDECKUNG PANNEAU DE DENT TINE COVER 1 00 289.23.011.0 2 ZINKENSCHUTZHALTER/ECKIG SUPPORT SUPPORT 2 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 3 00 103.065 4 SK-SCHR. M10X30 DIN 933-8.8 ZN VIS M10X30 SCREW M10X30 4 00 162.404 4 SCHEIBE 20X10,5X1,5 ZN RONDELLE 20X10,5X1,5 WASHER 20X10,5X1,5 5 00 624.153 7 ZINKENSCHUTZ HART-PVC PROT. HERSE FLEXI DE TINES SAFETY DEVICE 6 00 438.002 2 FEDERVORSTECKER 2 ZN CLIPS CLIP, SPRING

2861/BT 0135

140

FANGTUCH ZUS. DEFLECTEUR GUARD 16805012

Type: 2861 +1001 -1056

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.90.001.0 1 FANGTUCH ZUS. DEFLECTEUR GUARD 1 00 286.90.005.1 1 FANGTUCH VORM. DEFLECTEUR GUARD (31-40 2 00 286.90.035.2 2 TRAEGER SZ. SUPPORT BRACKET 3 00 103.301 4 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS M10X50 SCREW M10X50 4 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 5 00 200.14.014.0 2 KNEBEL PART NUT 6 00 286.90.070.0 1 LAGERROHR SZ. TUYAU DE LOGEMENT TUBULAR MOUNTING 7 00 286.90.075.0 2 LASCHE SZ. ECLISSE PLATE 8 00 275.90.004.1 1 FANGTUCH VORM. DEFLECTEUR GUARD (51-60 9 00 286.90.020.0 2 HALTER SZ. SUPPORT MOUNTING 10 00 438.019 2 KLAPPVORSTECKER 10X45 DIN11023 GOUPILLE 10X45 PIN 10X45 11 00 103.285 4 SK-SCHR. M8X50 DIN 931-8.8 ZN VIS M8X50 SCREW M8X50 12 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 13 00 162.702 2 SCHEIBE 54X36,2X2,5 RONDELLE WASHER 14 00 172.977 2 SPANNSTIFT 8X60 DIN 1481 GOUPILLE 8X60 ROLLPIN 8X60 15 00 451.10.069.0 2 BOLZEN AXE PIN 16 00 162.406 4 SCHEIBE 50X20,2X3 RONDELLE WASHER 17 00 173.123 4 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 18 00 286.90.067.2 1 LASCHE ECLISSE PLATE 19 00 103.088 8 SK-SCHR. M12X40 DIN 933-8.8 VIS M12X40 SCREW M12X40 20 00 122.108 8 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 21 00 286.90.041.2 2 LASCHE ECLISSE PLATE 22 00 173.200 2 SPANNSTIFT 10X55 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 31 00 286.90.008.1 1 FORMROHR TUBE FACONNE SUPPORT 32 00 499.121 1 FANGTUCH 2365X680X1,2 GELB RA DEFLECTEUR GUARD 33 00 286.90.006.0 4 FEDERBAND ZUS. BRIDE RESSORT STRIP, SPRING 34 00 624.097 4 SCHUTZKAPPE TOLE DE PROTECTION GUARD 35 00 165.308 8 HEDTMANN-SICHERHEITSRING 6 RONDELLE GROWER WASHER, SPRING 36 00 103.022 9 SK-SCHR. M6X16 DIN 933-8.8 VIS M6X16 SCREW M6X16 37 00 417.607 2 VIERKANTSTOPFEN COUVERCLE CARRE FITTING 38 00 286.90.007.0 1 FLACHSTAHL FER-PLAT PLATE 39 00 162.405 2 SCHEIBE 18X6,5X1,5 RONDELLE 18X6,5X1,5 WASHER 18X6,5X1,5 40 00 122.104 1 SICHERUNGSMUTTER M 6 DIN 980-8 ECROU „STOVER“ LOCK NUT 51 00 275.90.005.1 1 FORMROHR TUBE FACONNE SUPPORT 52 00 499.060 1 FANGTUCH DEFLECTEUR GUARD 53 00 264.90.007.0 4 FEDERBAND BRIDE RESSORT STRIP, SPRING 54 00 624.097 4 SCHUTZKAPPE TOLE DE PROTECTION GUARD 55 00 165.308 8 HEDTMANN-SICHERHEITSRING 6 RONDELLE GROWER WASHER, SPRING 56 00 103.022 9 SK-SCHR. M6X16 DIN 933-8.8 VIS M6X16 SCREW M6X16 57 00 417.607 2 VIERKANTSTOPFEN COUVERCLE CARRE FITTING 58 00 275.90.010.1 1 FLACHSTAHL FER-PLAT PLATE 59 00 162.405 2 SCHEIBE 18X6,5X1,5 RONDELLE 18X6,5X1,5 WASHER 18X6,5X1,5 60 00 122.104 1 SICHERUNGSMUTTER M 6 DIN 980-8 ECROU „STOVER“ LOCK NUT

2861/BT 0140

145

FANGTUCH ZUS DEFLECTEUR GUARD 09906001

Type: 2861 +1057 -1113

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.90.001.0 1 FANGTUCH ZUS. DEFLECTEUR GUARD (0.02,0.03,2-22 0.02 00 286.90.005.1 1 FANGTUCH VORM. DEFLECTEUR GUARD (31-40 0.03 00 299.90.003.1 1 SCHWADTUCH VORMONT. TOILE D‘ANDAINAGE SWATH CURTAIN (45-52 2 00 286.90.035.2 2 TRAEGER SZ. SUPPORT BRACKET 3 00 103.301 4 SK-SCHR. M10X50 DIN 931 8.8 ZN VIS M10X50 SCREW M10X50 4 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 5 00 200.14.014.0 2 KNEBEL PART NUT 6 00 286.90.070.0 1 LAGERROHR SZ. TUYAU DE LOGEMENT TUBULAR MOUNTING -1057 6.01 00 286.90.070.1 1 LAGERROHR SZ. TUYAU DE LOGEMENT TUBULAR MOUNTING +1058 7 00 286.90.075.0 2 LASCHE SZ. ECLISSE PLATE 9 00 286.90.020.1 2 HALTER SZ. SUPPORT MOUNTING 10 00 438.019 2 KLAPPVORSTECKER 10X45 DIN11023 GOUPILLE 10X45 PIN 10X45 11 00 103.044 4 SK-SCHR. M8X25 DIN 933-8.8 VIS M8X25 SCREW M8X25 12 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 15 00 451.10.069.0 2 BOLZEN AXE PIN 16 00 162.406 4 SCHEIBE 50X20,2X3 RONDELLE WASHER 17 00 173.123 4 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 18 00 286.90.067.2 1 LASCHE ECLISSE PLATE -1057 18.01 00 286.90.067.3 1 LASCHE ECLISSE PLATE +1058 19 00 103.088 8 SK-SCHR. M12X40 DIN 933-8.8 VIS M12X40 SCREW M12X40 20 00 122.108 8 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 21 00 286.90.041.2 2 LASCHE ECLISSE PLATE 22 00 173.200 2 SPANNSTIFT 10X55 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 31 00 286.90.008.1 1 FORMROHR TUBE FACONNE SUPPORT 32 00 499.121 1 FANGTUCH 2365X680X1,2 GELB RA DEFLECTEUR GUARD 33 00 286.90.006.0 4 FEDERBAND ZUS. BRIDE RESSORT STRIP, SPRING 34 00 624.097 4 SCHUTZKAPPE TOLE DE PROTECTION GUARD 35 00 165.308 8 HEDTMANN-SICHERHEITSRING 6 RONDELLE GROWER WASHER, SPRING 36 00 103.022 9 SK-SCHR. M6X16 DIN 933-8.8 VIS M6X16 SCREW M6X16 37 00 417.607 2 VIERKANTSTOPFEN COUVERCLE CARRE FITTING 38 00 286.90.007.0 1 FLACHSTAHL FER-PLAT PLATE 39 00 162.405 2 SCHEIBE 18X6,5X1,5 RONDELLE 18X6,5X1,5 WASHER 18X6,5X1,5 40 00 122.104 1 SICHERUNGSMUTTER M 6 DIN 980-8 ECROU „STOVER“ LOCK NUT 45 00 499.293 1 FANGTUCH 2165X 536X1,2 DEFLECTEUR GUARD 46 00 299.90.005.1 1 WINKELBLECH L-2150MM PLAQUE ANGULAIRE ANGLED PLATE 47 00 299.90.006.0 2 BANDSTAHL L-650MM VIS EN U U-SCREW 48 00 299.90.007.0 1 FLACHEISEN L=516 FER-PLAT PLATE 49 00 435.793 5 FEDERBAND VERGUETET 130-150 BRIDE RESS. 130-150 STRIP 130-150 50 00 624.097 5 SCHUTZKAPPE TOLE DE PROTECTION GUARD 51 00 103.043 16 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 52 00 122.106 16 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980

2861/BT 0145

147

FANGTUCH ZUS DEFLECTEUR GUARD 41006002

Type: 2861 +1114

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.90.001.0 1 FANGTUCH ZUS. DEFLECTEUR GUARD (0.02.0.03.2-22 0.02 00 286.90.005.2 1 SCHWADTUCH VORMONT. TOILE D‘ANDAINAGE SWATH CURTAIN (31-38 0.03 00 299.90.003.1 1 SCHWADTUCH VORMONT. TOILE D‘ANDAINAGE SWATH CURTAIN (41-48 2 00 286.90.035.2 2 TRAEGER SZ. SUPPORT BRACKET 3 00 103.064 4 SK-SCHR. M10X25 DIN 933-8.8 ZN VIS M10X25 SCREW M10X25 4 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 5 00 200.14.014.0 2 KNEBEL PART NUT 6 00 286.90.070.1 1 LAGERROHR SZ. TUYAU DE LOGEMENT TUBULAR MOUNTING 7 00 286.90.075.0 2 LASCHE SZ. ECLISSE PLATE 9 00 286.90.020.1 2 HALTER SZ. SUPPORT MOUNTING 10 00 438.019 2 KLAPPVORSTECKER 10X45 DIN11023 GOUPILLE 10X45 PIN 10X45 11 00 103.044 4 SK-SCHR. M8X25 DIN 933-8.8 VIS M8X25 SCREW M8X25 12 00 122.106 4 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 15 00 451.10.069.0 2 BOLZEN AXE PIN 16 00 162.406 4 SCHEIBE 50X20,2X3 RONDELLE WASHER 17 00 173.123 4 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 18 00 286.90.068.0 1 LASCHE ECLISSE PLATE 19 00 103.088 8 SK-SCHR. M12X40 DIN 933-8.8 VIS M12X40 SCREW M12X40 20 00 122.108 8 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 21 00 286.90.041.2 2 LASCHE ECLISSE PLATE 22 00 173.200 2 SPANNSTIFT 10X55 DIN 1481 ZN GOUPILLE MECANINDUS ROLLPIN 31 00 286.90.011.0 1 WINKELBLECH PLAQUE ANGULAIRE ANGLED PLATE 32 00 299.90.006.0 2 BANDSTAHL L-650MM VIS EN U U-SCREW 33 00 299.90.007.0 1 FLACHEISEN L=516 FER-PLAT PLATE 34 00 499.295 1 FANGTUCH 2365X 680X1,2 DEFLECTEUR GUARD 35 00 435.795 5 FEDERBAND 550X 50X 2,0 BRIDE RESSORT STRIP, SPRING 36 00 624.097 5 SCHUTZKAPPE TOLE DE PROTECTION GUARD 37 00 103.043 16 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 38 00 122.106 16 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 41 00 499.293 1 FANGTUCH 2165X 536X1,2 DEFLECTEUR GUARD 42 00 299.90.005.1 1 WINKELBLECH L-2150MM PLAQUE ANGULAIRE ANGLED PLATE 43 00 299.90.006.0 2 BANDSTAHL L-650MM VIS EN U U-SCREW 44 00 299.90.007.0 1 FLACHEISEN L=516 FER-PLAT PLATE 45 00 435.793 5 FEDERBAND VERGUETET 130-150 BRIDE RESS. 130-150 STRIP 130-150 46 00 624.097 5 SCHUTZKAPPE TOLE DE PROTECTION GUARD 47 00 103.043 16 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 48 00 122.106 16 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980

2861/BT 0147

150

HYDRAULIK LIFT DE HYDRAULIQUE HYDRAULIC LIFT 00809002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.40.001.0 1 HYDRAULIK ZUS. LIFT DE HYDRAULIQUE HYDRAULIC LIFT 1 00 442.231 2 ZYLINDER CYLINDRE CYLINDER 1.01 00 442.214.001 2 DICHTUNGSSATZ GARNITURE DE JOINTS SET OF GASKETS 2 00 442.273 2 HYDRAULIK-ZYLINDER 50-30- 510 VERIN HYDRAULIQUE HYDR. CYLINDER 2.01 00 442.273.001 2 DICHTSATZ JEU DE JOINT SEALING SET 3 00 286.40.010.0 2 LAGER ROULEMENT BEARING -1277 3.01 00 286.40.010.1 2 LAGER ROULEMENT BEARING +1278 4 00 286.40.011.0 4 HUELSE DOUILLE SLEEVE -1277 4.01 00 2861.40.012.0 4 HUELSE DOUILLE SLEEVE +1278 5 00 162.409 4 SCHEIBE 34X16,5X3 ZN RONDELLE 34X16,5X3 WASHER 34X16,5X3 -1277 5.01 00 162.406 4 SCHEIBE 50X20,2X3 RONDELLE WASHER +1278 6 00 103.129 4 SK-SCHR. M16X40 DIN 933-8.8 VIS M16X40 SCREW M16X40 -1277 6.01 00 103.171 4 SK-SCHR. M20X60 DIN 933-8.8 VIS M20X60 SCREW M20X60 +1278 7 00 448.588 1 ROHRSCHELLE RSGU 1. 48/20-W1 COLLIER POUR TUBES CLAMP 8 00 445.110 1 HUBBEGRENZER LIMITEUR DE COURSE LIMITATION CONSOLE 9 00 120.380 2 SK-MUTTER M24 DIN 936 8 ZN ECROU M24 DIN 936 8 NUT M24 DIN 936 8 10 00 162.415 12 SCHEIBE 44X25,2X2 RONDELLE WASHER 11 00 157.022 2 SICHERUNGSRING 25X1,2 DIN 471 SEGMENT D‘ARRET CIRCLIP 12 00 448.1.251 2 T-VERSCHRAUBUNG PAPILLON THROTTLE VALVE 13 00 286.40.007.0 2 BOLZEN 25X135 AXE 25X135 PIN 25X135 -1057 13.01 00 2861.40.009.0 2 BOLZEN 25X127 AXE 25X127 PIN 25X127 +1058 14 00 286.40.005.0 2 BOLZEN AXE PIN 15 00 172.969 8 SPANNSTIFT 8X45 DIN 1481 GOUPILLE 8X45 ROLLPIN 8X45 +1058 6 STK 16 00 447.2.216 2 HYDR. SCHLAUCH NW6X1100 LIFT DE HYDRAULIQUE HYDRAULIC LIFT (70 17 00 448.101 1 RUECKSTROMDROSSEL REDUCTEUR DE REFLUX REDUCING VALVE 18 00 167.402 1 SCHEIBE 22X16X2 CU RONDELLE WASHER 19 00 447.1.212 2 HYDR.SCHLAUCH NW 6 X 1200 DKO CAN.HYDRAULIQUE HYDR.TUBE (70 20 00 447.1.209 1 HYDR.SCHLAUCH CAN.HYDRAULIQUE HYDR.TUBE (70 21 00 447.1.206 2 HYDR.SCHLAUCH NW 6 X 3000 DKO CAN.HYDRAULIQUE HYDR.TUBE (70 23 00 448.051 3 STECKER F. SCHNELLVERSCHLUSSK. AXE HYDRAULIC PLUG 24 00 448.052 2 STAUBKAPPE CACHE ROUGE CAP 25 00 447.704 1 SCHLAUCH L=3000MM TUYAU HOSE (71 26 00 445.002 1 ZWEIWEGHAHN ROBINET A DEUX VOIES TWO WAY VALVE 27 00 448.041 1 VERSCHRAUBUNG GERADE RACCORD VISSE THREADED UNION 28 00 448.064 1 STAUBKAPPE BLAU CACHE ROUGE CAP 29 00 448.1.042 2 GERADE EINSCHRAUBVERSCHRAUBUNG VISSAGE THREADED UNION 30 00 173.198 2 SPANNSTIFT 10X45 DIN1481 GOUPILLE 10X45 ROLLPIN 10X45 +1058 31 00 448.1.046 1 GERADER EINSCHRAUBSTUTZEN RACCORD VISSE THREADED UNION 32 00 448.1.285 1 GER.-VERBINDUNG PIECE DE LIAISON CONNECTOR 33 00 448.1.031 4 VERSCHRAUBUNG GERADE RACCORD VISSE THREADED UNION 34 00 448.071 1 REDUZIERVERSCHRAUBUNG GER. RACCORD VISSE THREADED UNION 35 00 448.1.261 1 T-VERSCHRAUBUNG EINSTELLB. PAPILLON THROTTLE VALVE 36 00 447.2.209 1 HYDR. SCHLAUCH NW6X500 LIFT DE HYDRAULIQUE HYDRAULIC LIFT (70 37 00 286.40.021.0 4 KLEMMLASCHE ECLISSE PLATE 38 00 122.106 5 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 39 00 172.975 2 SPANNSTIFT 6X45 DIN1481 GOUPILLE 6X45 ROLLPIN 6X45 +1058 40 00 448.231 1 EINSCHRAUBVERSCHRAUBUNG GERADE RACCORD BOLTED JOINT STRAIGH 41 00 2861.40.005.0 1 HYDR. LEITUNG HI. II 10X1 LIFT DE HYDRAULIQUE HYDRAULIC LIFT (90,91 42 00 286.40.015.1 2 HYDR.-LEITUNG HI. TUBE HYDRAULIC TUBING (80,81 43 00 445.089 1 DROSSELRUECKSCHLAGVENTIL SOUPAPE C NON RETURN VALVE 45 00 286.40.013.1 2 HYDR.-LEITUNG VOR.I TUBE HYDRAULIC TUBING (80,81 46 00 2861.40.006.0 1 HYDR. LEITUNG VOR. II 10X1 LIFT DE HYDRAULIQUE HYDRAULIC LIFT (90,91 47 00 2861.40.011.0 2 HAKEN CROCHET HOOK 48 00 286.40.034.0 1 GEWINDESTANGE TRINGLE FILETEE ADJUSTER, PULLEY 49 00 243.41.004.0 1 BOLZEN AXE PIN 50 00 103.024 1 SK-SCHR. M 6X20 DIN 933-8.8 VIS M 6X20 SCREW M 6X20 51 00 103.271 2 SK-SCHR. M6X50 DIN 931 VIS M6X50 SCREW M6X50 52 00 118.009 6 SK-SCHR. M8X16 VIS M8X16 SCREW M8X16 53 00 272.40.025.0 1 LASCHE ECLISSE PLATE 54 00 448.553 4 SCHLAUCHSCHELLE 10,7 NR. 9007 BRIDE CLAMP 55 00 320.10.144.0 2 ROLLE ROUE ROLL 56 00 103.065 2 SK-SCHR. M10X30 DIN 933-8.8 ZN VIS M10X30 SCREW M10X30 57 00 122.107 2 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 58 00 430.092 2 TREVIRA-SEIL 6X4400 CABLE CABLE 59 00 430.901 2 OETIKER-KLEMME 9X11 SERRE-FIL OETIKER CLAMP 9X11 60 00 122.104 4 SICHERUNGSMUTTER M 6 DIN 980-8 ECROU „STOVER“ LOCK NUT 61 00 490.951 1 GRIFF POIGNEE HANDLE 63 00 624.036 2 BUCHSE BAGUE BUSH 64 00 162.402 2 SCHEIBE 24X8,5X1,5 RONDELLE 24X8,5X1,5 WASHER 24X8,5X1,5 65 00 435.160 1 DRUCKFEDER RESSORT DE PRESSION SPRING 66 00 447.911 1 KUNSTSTOFFSPIRALENSCHL. PLASTIQUE TUYAU PLASTIC TUBE 67 00 475.169 4 KABELBINDER 292X4,8 ATTACHE-CABLE STRIP 68 00 543.014 1 LOCTITE 648/50 LOCTITE 648/50 LOCTITE 648/50 0,90 CCM 69 00 162.405 2 SCHEIBE 18X6,5X1,5 RONDELLE 18X6,5X1,5 WASHER 18X6,5X1,5 70 00 415.579 16 O-RING 6.5X1.5 JOINT TORIQUE O-RING 71 00 415.577 2 O-RING 7,5X1,5 JOINT TORIQUE O-RING 2861/BT 0150

150

HYDRAULIK LIFT DE HYDRAULIQUE HYDRAULIC LIFT 00809002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 72 00 448.085 2 STECKER F. SCHNELLVERSCHLUSSK. AXE HYDRAULIC PLUG 80 00 448.006 8 SCHNEIDRING L 8 DIN 3861 FILIERE RING 81 00 448.005 8 UEBERWURFMUTTER AL 8 DIN 3870 ECROU-CHAPEAU NUT 90 00 448.002 4 SCHNEIDRING L/S 10 DIN 3861 FILIERE RING 91 00 448.001 4 UEBERWURFMUTTER AL 10 DIN 3870 ECROU-CHAPEAU NUT

2861/BT 0150

160

ACHSE ZUS. ESSIEU SHAFT 02995006

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 250.30.001.0 1 KREISELACHSE ZUS. AXE DE TOUPIE ROTOR AXLE 0.02 00 299.30.001.0 1 ACHSE ZUS. PONT AXLE 1 00 299.30.005.1 1 ACHSE SZ. PONT AXLE 2 00 261.30.026.0 1 BOLZEN AXE PIN 3 00 175.264 6 SPLINT 5X32 DIN 94 GOUPILLE FENDUE COTTERPIN 4 00 246.30.007.0 1 LASCHE ECLISSE PLATE 5 00 261.30.028.0 1 BOLZEN AXE PIN 6 00 261.30.024.0 1 BOLZEN AXE PIN 7 00 162.417 2 SCHEIBE 36X20,5X2 RONDELLE 36X20,5X2 WASHER 36X20,5X2 8 00 299.30.033.0 2 SCHEIBE RONDELLE WASHER 9 00 103.086 2 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30 242 10 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 0,5 CCM 11 00 542.413 1 SHELLFETT RA GRAISSE GREASE 2 CCM

2861/BT 0160

170

BEREIFUNG 10/75-15 PNEUS TYRES 15999006

Type: 2861 +1001

13

2 10 11 7

14

6

23

4

5

3 1

12

21

22

TD 159-99-6

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.36.001.1 2 BEREIFUNG 10/75-15 PNEUS TYRES 0.02 00 500.1.262 2 BEREIFUNGSG.10/75-15 8PR AW GARNITURE DE PNEUS TYRE EQUIPMENT (21-23 1 00 286.36.010.0 2 RADBOLZEN BOULON DE ROUE WHEEL BOLT 2 00 404.568 2 KEGELROLLENLAGER 32208 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 3 00 453.474 2 LAUFNABE MOYEU HUB 4 00 404.511 2 KEGELROLLENLAGER HINT. 30211 ROULEM.A ROUL.CONI. TAPER ROLLER BEARING 5 00 453.459 2 SCHEIBE 90X55 RONDELLE WASHER 6 00 453.463 2 LAGERABDECKSCHEIBE 100X55 DISQUE BEARING COVER 7 00 127.005 12 KUGELBUNDMUTTER M18X1,5 ECROU A EMBASE SHOULDER NUT 10 00 162.757 2 SCHEIBE 50X24,2X3 RONDELLE WASHER 11 00 121.512 2 FL.KRONENM. M24X1,5 DIN937 CRENEAUX PLAT CROWN NUT 12 00 175.268 1 SPLINT 5X50 DIN 94 GOUPILLE FENDUE COTTERPIN 13 06 00888 2 VERSCHLUSSKAPPE CAPUCHON DE FERMET. SEALING-CAP 14 00 542.413 1 SHELLFETT RA GRAISSE GREASE 0,4 KG 21 00 451.593 2 FELGE 9,00X15,3 ET 0 JANTE DE ROUE WHEEL RIM 22 00 452.151 2 REIFEN 10,0/75-15,3 8PR AW PNEUMATIQUE TYRE 23 00 452.536 2 SCHLAUCH 1O/75-15,3 TUYAU HOSE

2861/BT 0170

RESERVERAD ZUS. ROUE DE RECHANGE SPARE WHEEL 13105002

180

Type: 2861 +1001

2 20

15

11

12

23

13

1

14

2

23

3

3

131-05-02 22 21

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 261.38.001.0 1 ANBAUSATZ RESERVERAD TOP ADAPTATION MOUNTING KIT 0.02 00 217.33.001.0 1 RESERVERAD 18,5“ ROUE DE RECHANGE SPARE WHEEL (11-15 0.03 00 500.0.093 1 BEREIFUNG 18,5X8,5-8 6PR, TL ROUE 18,5X8,5-8 WHEEL 18,5X8,5-8 (20-23 1 00 243.35.025.0 1 HALTERUNG SZ. RETAINER FIXATION 2 00 103.086 2 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30 3 00 120.161 2 SK-MUTTER M12 DIN 934-8 ZN ECROU M12 NUT M12 11 00 103.086 1 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30 12 00 162.408 1 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 13 00 162.427 1 SCHEIBE 34X25,2X2 ZN RONDELLE 34X25,2X2 WASHER 34X25,2X2 14 00 418.072 1 NYLOSRING 6205 ZAV RONDELLE DE BUTEE SEAL 15 00 451.533 1 RADKAPPE COUVERCLE CAP 20 00 451.580 1 FELGE M. NABE 7,00X8 JANTE DE ROUE WHEEL RIM (23 21 00 452.086 1 REIFEN 18,8X8,5-8 6PR PNEUMATIQUE TYRE 22 00 452.581 1 SCHLAUCH 18 X 8.5-8 TUYAU HOSE 23 00 400.271 2 RILLENKLAG. 6205 2RS DIN 625 ROUL. A BILLES BEARING DIN 625

2861/BT 0180

RESERVERAD 16“ ROUE DE RECHANGE SPARE WHEEL 13105003

13

4

3

131-05-03

Type: 2861 +1001

5

6

2

12

11

13

10

190

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 209.35.001.0 1 RESERVERAD 16“ ROUE DE RECHANGE SPARE WHEEL 0.02 00 500.0.081 1 BEREIFUNG 16X6,5-8 KPL. 69B ROUE 16X6,5-8 WHEEL 16X6,5-8 (10-13 2 00 162.408 1 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 3 00 370.10.104.0 1 HUELSE DOUILLE SLEEVE 4 00 418.072 1 NYLOSRING 6205 ZAV RONDELLE DE BUTEE SEAL 5 00 451.533 1 RADKAPPE COUVERCLE CAP 6 00 103.086 1 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30 10 00 451.551 1 FELGE MIT NABE 5,50AX8 JANTE 5,50AX8 RIM 5,50AX8 (13 11 00 452.517 1 SCHLAUCH 6,5-8 TUYAU HOSE 12 00 452.070 1 REIFEN 16X6,5-8 69B PNEUMATIQUE 16X6,5-8 TYRE 16X6,5-8 13 00 400.271 2 RILLENKLAG. 6205 2RS DIN 625 ROUL. A BILLES BEARING DIN 625

2861/BT 0190

200

TANDEMBEREIFUNG PNEUS TANDEM TANDEM TYRES 18002001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 250.34.001.0 1 TANDEMBEREIFUNG ZUS. PNEUS TANDEM TANDEM TYRES (0.02 0.02 00 250.34.003.0 2 TANDEMBEREIFUNG ZUS. PNEUS TANDEM TANDEM TYRES 1 00 299.30.030.1 1 ADAPTER LI. RACCORD GAUCHE ADAPTER LEFT L 2 00 299.30.020.1 1 ADAPTER RE. RACCORD DROITE ADAPTER RIGHT R 3 00 261.34.012.1 2 RADBUEGEL LI.SZ. ETRIER GAUCHE STRAP LEFT L 4 00 261.34.013.1 2 RADBUEGEL RE.SZ. ETRIER DROITE STRAPR RIGHT R 5 00 410.951 8 BUCHSE PM 2525 DU BAGUE PM 2525 DU BUSH PM 2525 DU 7 00 173.144 4 SPANNSTIFT 6X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 6X40 8 00 259.34.022.0 1 GEWINDEBOLZEN LI.SZ. BOULON FILETE GAUCHE BOLT LEFT L 9 00 259.34.023.0 1 GEWINDEBOLZEN RE.SZ. BOULON FILETE DROITE BOLT RIGHT R 10 00 129.305 1 SPANNSCHLOSSMUTTER M16 ECROU M16 NUT M16 11 00 128.109 1 SK-MUTTER M16 ECROU M16 NUT M16 12 00 120.163 1 SK-MUTTER M16 DIN 934-8 ZN ECROU M16 NUT M16 13 00 259.34.029.0 1 GELENKSTANGE SZ. BARRE ARTICULEE ROD 14 00 410.618 4 GLACIER-BUECHSE PM 2025 DX BAGUE PM 2025 BUSH PM 2025 15 00 162.417 8 SCHEIBE 36X20,5X2 RONDELLE 36X20,5X2 WASHER 36X20,5X2 16 00 259.34.033.0 4 BOLZEN AXE PIN 17 00 157.018 8 SICHERUNGSRING 20X1,2 DIN 471 SEGMENT D‘ARRET CIRCLIP 18 00 361.30.125.0 4 BOLZEN 25X115 AXE 25X115 PIN 25X115 19 00 162.408 4 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 21 00 500.0.082 2 BEREIFUNG 16/6,50-8 10PR ROUE 16/6,50-8 10PR WHEEL 16/6,50-8 10PR (31-35 23 00 451.552 2 LABYRINTHDICHTUNG JOINT GASKET 24 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 1 CCM 25 00 542.413 1 SHELLFETT RA GRAISSE GREASE 0,20 KG 26 00 451.533 2 RADKAPPE COUVERCLE CAP 28 00 191.012 4 SCHMIERN. SFG CM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 29 00 243.34.140.0 2 DECKSCHEIBE RONDELLE RING 30 00 162.415 4 SCHEIBE 44X25,2X2 RONDELLE WASHER 31 00 451.551 2 FELGE MIT NABE 5,50AX8 JANTE 5,50AX8 RIM 5,50AX8 32 00 452.072 2 REIFEN 16X6.50-8 10PR, RP PNEUMAT. 16X6.50-8 TYRE 16X6.50-8 33 00 452.517 2 SCHLAUCH 6,5-8 TUYAU HOSE 34 00 400.271 4 RILLENKLAG. 6205 2RS DIN 625 ROUL. A BILLES BEARING DIN 625 35 00 103.086 4 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30

2861/BT 0200

210

TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL 29406001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.37.001.1 1 TASTRAD ZUS. ROUE PALPEUSE GROUND WHEEL (0.02 V 0.02 00 286.37.002.1 1 TASTRAD VORMONT. ROUE PALPEUSE GROUND WHEEL 0.03 00 286.37.002.2 1 TASTRAD MONT. ROUE PALPEUSE GROUND WHEEL +1178 *211 0.04 00 500.0.082 1 BEREIFUNG 16/6,50-8 10PR ROUE 16/6,50-8 10PR WHEEL 16/6,50-8 10PR 1 00 286.37.015.1 1 KONSOLE CONSOLE BRACKET 2 00 438.005 1 VORSTECKER GOUPILLE PIN 3 00 243.32.025.0 1 RADBUEGEL SZ. ETRIER CROSSTIE 4 00 166.840 3 SCHEIBE 30,2X 45X1,5 RONDELLE WASHER 5 00 172.969 1 SPANNSTIFT 8X45 DIN 1481 GOUPILLE 8X45 ROLLPIN 8X45 6 00 410.630 2 GLEITLAGER PM 3020 DX ROULEAU PM 3020 DX BEARING PM 3020 DX 7 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 9 00 451.552 1 LABYRINTHDICHTUNG JOINT GASKET 11 00 542.413 1 SHELLFETT RA GRAISSE GREASE 12 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 13 00 162.408 1 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 14 00 286.37.016.0 1 FORMROHR TUBE FACONNE SUPPORT 15 00 451.533 1 RADKAPPE COUVERCLE CAP 16 00 286.37.017.0 1 FORMROHR L-325 TUBE FACONNE L-325 SUPPORT L-325 17 00 162.415 1 SCHEIBE 44X25,2X2 RONDELLE WASHER 18 00 417.605 1 LAMELLENSTOPFEN 40X40 BOUCHON 40X40 PLUG 40X40 19 00 435.366 2 ZUGFEDER RESSORT DE TRACTION SPRING 20 00 275.35.016.1 1 ABWEISBLECH RE. TOLE DROITE PLATE RIGHT 21 00 103.302 2 SK-SCHR.M1OX55 DIN 931-8.8 VIS M1OX55 SCREW M1OX55 22 00 104.766 3 LIKO-SCHRAUBE M.ISK M10X30 VIS M10X30 SCREW M10X30 23 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU M20 NUT M20 24 00 122.107 3 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 25 00 277.35.025.1 1 LAGERROHR L-785 TUBE L-785 RING L-785 26 00 103.131 1 SK-SCHR. M16X50 DIN 933-8.8 ZN VIS M16X50 SCREW M16X50 27 00 120.163 1 SK-MUTTER M16 DIN 934-8 ZN ECROU M16 NUT M16 28 00 103.417 1 SK-SCHRAUBE M20X85 DIN 931 8 VIS SCREW 29 00 172.968 1 SPANNSTIFT 8X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 30 00 162.410 3 SCHEIBE 21X10,5X2,5 RONDELLE 21X10,5X2,5 WASHER 21X10,5X2,5 40 00 451.551 1 FELGE MIT NABE 5,50AX8 JANTE 5,50AX8 RIM 5,50AX8 (43 41 00 452.072 1 REIFEN 16X6.50-8 10PR, RP PNEUMAT. 16X6.50-8 TYRE 16X6.50-8 42 00 452.517 1 SCHLAUCH 6,5-8 TUYAU HOSE 43 00 400.218 2 RILLENKUGELL. 6205-2Z DIN625 ROUL. RAINURE A BIL. BEARING 44 00 103.086 1 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30

2861/BT 0210

TASTRAD VORMONT. ROUE PALPEUSE GROUND WHEEL 04008001

Type: 2861 +1178

26

25

10 5

15 12 8

7 20

6

3

21

22

24 23

9 2

31

CT

IT

E

27

LO

211

32

16

38

24

14

19

35 38

28

13

4

18 30

36

17 37

1 17

11 040-08-01

11

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 286.37.002.2 1 TASTRAD MONT. ROUE PALPEUSE GROUND WHEEL +1178 0.02 00 500.0.082 1 BEREIFUNG 16/6,50-8 10PR ROUE 16/6,50-8 10PR WHEEL 16/6,50-8 10PR (35-37 1 00 243.32.040.1 1 RADBUEGEL SZ. ETRIER STRAP 2 00 243.32.045.0 1 KONSOLE CONSOLE BRACKET 3 00 243.32.055.0 1 BUNDRING COLLET COLLAR 4 00 275.35.016.1 1 ABWEISBLECH RE. TOLE DROITE PLATE RIGHT R 5 00 277.35.025.1 1 LAGERROHR L-785 TUBE L-785 RING L-785 6 00 286.37.017.1 1 FORMROHR TUBE FACONNE SUPPORT 7 00 286.37.030.1 1 FORMROHR SZ. TUBE FACONNE SZ SUPPORT SZ 8 00 103.131 1 SK-SCHR. M16X50 DIN 933-8.8 ZN VIS M16X50 SCREW M16X50 9 00 103.330 2 SK-SCHR. M12X90 DIN 931-8.8 VIS M12X90 SCREW M12X90 10 00 103.417 1 SK-SCHRAUBE M20X85 DIN 931 8 VIS SCREW 11 00 104.766 3 LIKO-SCHRAUBE M.ISK M10X30 VIS M10X30 SCREW M10X30 12 00 120.163 1 SK-MUTTER M16 DIN 934-8 ZN ECROU M16 NUT M16 13 00 122.107 1 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 14 00 122.108 2 SI-MUTTER M12 DIN 980-8 ZN ECROU M12 DIN 980-8 NUT M12 DIN 980-8 15 00 122.112 1 SI-MUTTER M20 DIN 980 8 ECROU M20 NUT M20 16 00 162.408 1 SCHEIBE 30X13X5 DIN1542 RONDELLE WASHER 17 00 162.410 3 SCHEIBE 21X10,5X2,5 RONDELLE 21X10,5X2,5 WASHER 21X10,5X2,5 18 00 162.415 1 SCHEIBE 44X25,2X2 RONDELLE WASHER 19 00 166.913 2 SCHEIBE 30,1 X 50 X 1 FED.ST. RONDELLE WASHER 20 00 172.968 1 SPANNSTIFT 8X40 DIN 1481 GOUPILLE MECANINDUS ROLLPIN 21 00 172.969 1 SPANNSTIFT 8X45 DIN 1481 GOUPILLE 8X45 ROLLPIN 8X45 22 00 173.123 1 SPANNSTIFT 5X45 DIN 1481 GOUPILLE 5X45 ROLLPIN 5X45 23 00 191.002 1 SCHMIERN. SFG AM 8X1 DIN 71412 RACCORD DE GRAISSAGE GREASING NIPPLE 24 00 410.630 2 GLEITLAGER PM 3020 DX ROULEAU PM 3020 DX BEARING PM 3020 DX 25 00 417.605 1 LAMELLENSTOPFEN 40X40 BOUCHON 40X40 PLUG 40X40 26 00 438.005 1 VORSTECKER GOUPILLE PIN 27 00 451.533 1 RADKAPPE COUVERCLE CAP 28 00 451.552 1 LABYRINTHDICHTUNG JOINT GASKET 30 00 542.413 1 SHELLFETT RA GRAISSE GREASE 0,05 KG 31 00 543.004 1 OMNIFIT M100 SPEZIAL PATE FREINAGE D‘VIS SCREW LOCKING PASTE 0,2 CCM 32 00 103.086 1 SK-SCHR. M12X30 DIN 933-8.8 ZN VIS M12X30 SCREW M12X30 35 00 451.551 1 FELGE MIT NABE 5,50AX8 JANTE 5,50AX8 RIM 5,50AX8 (38 36 00 452.072 1 REIFEN 16X6.50-8 10PR, RP PNEUMAT. 16X6.50-8 TYRE 16X6.50-8 37 00 452.517 1 SCHLAUCH 6,5-8 TUYAU HOSE 38 00 400.271 2 RILLENKLAG. 6205 2RS DIN 625 ROUL. A BILLES BEARING DIN 625

2861/BT 0211

220

BELEUCHTUNG MIT WARNTAFEL ECLAIRAGE LIGHTING SET 13005001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 272.22.001.1 1 BELEUCHTUNG MIT WARNTAFEL ECLAIRAGE LIGHTING SET 1 00 288.96.010.0 1 HALTER LI. SUPPORT GAUCHE MOUNTING LEFT L 2 00 288.96.011.0 1 HALTER RE. SUPPORT DROITE MOUNTING RIGHT R 3 00 288.91.011.0 2 PLATTE PLAQUE BRACKET 4 00 288.91.010.0 1 WINKEL LI. CORNIERE ANGLE L 5 00 288.91.015.0 1 WINKEL RE. CORNIERE ANGLE R 6 00 204.25.009.0 4 BANDSTAHL VIS EN U U-SCREW 7 00 470.037 4 WARNTAFELN WS/RO PANNEAU D‘AVERTISS. WARNING PLATE 10 00 470.053 2 RUECKLEUCHTE FEU ARRIERE P.TYPE E REAR LIGHT F.E-TYPE 11 00 476.226 1 VERSORGUNGSKABEL ZUS. CABLE DE DISTRIB. CABLE 12 00 470.014 2 BEGRENZUNGSLEUCHTE FEU D‘ENCOMBREMENT MARKER LIGHT 13 00 104.545 4 ZYL-SCHR. M5X16 DIN 84-4.8 VIS M5X16 BOLT M5X16 14 00 122.103 4 SI-MUTTER M5 DIN 980-8 ECROU M5 NUT M5 15 00 470.991.001 2 DREIECKRUECKSTRAHLER CATADIOPTRE TRIANGLE REFLECTOR 16 00 103.065 4 SK-SCHR. M10X30 DIN 933-8.8 ZN VIS M10X30 SCREW M10X30 17 00 122.107 4 SI-MUTTER M10 DIN 980-8 ECROU M10 DIN 980 NUT M10 DIN 980 18 00 162.404 8 SCHEIBE 20X10,5X1,5 ZN RONDELLE 20X10,5X1,5 WASHER 20X10,5X1,5 19 00 118.009 8 SK-SCHR. M8X16 VIS M8X16 SCREW M8X16 20 00 162.402 36 SCHEIBE 24X8,5X1,5 RONDELLE 24X8,5X1,5 WASHER 24X8,5X1,5 21 00 122.106 16 SI-MUTTER M8 DIN 980-8 ECROU M8 DIN 980 NUT M8 DIN 980 22 00 103.043 20 SK-SCHR. M8X20 DIN 933-8.8 ZN VIS M8X20 SCREW M8X20 23 00 165.310 4 FEDERRING A 8 DIN 127 RONDELLE A 8 DIN 127 WASHER A 8 DIN 127 24 00 475.127 6 SELBSTKLEBEPLATTE PLAQUE AUTOCOLLANTE GLUE PLATE 25 00 475.161 13 KABELBINDER 2,5X98 ATTACHE-CABLE STRIP 26 00 459.110 4 KABELTUELLE PASSE-FIL CABLE GROMMET 27 00 470.960 6 RUECKSTRAHLER 55 ORANGE CATAPHOTE 55 REFLECTOR 55

2861/BT 0220

230

GELENKWELLE W2300-SC15Z-1410 ARBRE A CARDANS P.T.O.DRIVE SHAFT 03701009

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 00 456.247/432 1 GELENKWELLE W 2300-1410-SC15 ARBRE A CARDANS P.T.O.DRIVE SHAFT 2 00 456.432 1 GELENKWELLENHAELFTE INNEN MOITIE D‘ARBRE DRIVE SHAFT HALF 3 00 456.274 1 GELENKWELLENHAELFTE IS MOITIE D‘ARBRE DRIVE SHAFT HALF 4 45 116207 1 SCHUTZHAELFTE AUSSEN DEMI-PROTECTION SHIELD 5 45 116208 1 SCHUTZHAELFTE INNEN DEMI-PROTECTION SHIELD 11 45 041360 2 AUFSTECKGABEL MIT SCHRAUBE MACHOIRE A VERROUILL YOKE, OUTER 12 45 020467 2 SCHRAUBE VIS SCREW 13 45 010490 2 SICHERUNGSMUTTER ECROU „STOVER“ LOCK NUT 21 45 044444 2 KREUZGARNITUR KPL. CROISILLON CROSS 22 45 084099 2 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 23 45 041315 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 24 45 020614 2 SPANNSTIFT 10X65 GOUPILLE MECANINDUS ROLLPIN 25 45 057859 1 PROFILROHR TUBE PROFILE PROFILE TUBE 26 45 199711 1 PROFILROHR TUBE PROFILE PROFILE TUBE 27 45 041318 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 51 45 198103 2 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 52 45 365305 2 SCHRAUBE VIS SCREW 53 45 087279 2 GLEITRING BAGUE DE GLISSEMENT BEARING 54 45 355154 1 GLEITRING BAGUE DE GLISSEMENT BEARING

2861/BT 0230

240

GELENKWELLE W2300-SD15Z-1410-F5/1R ARBRE A CARDANS P.T.O.DRIVE SHAFT 40006001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 00 456.247/431 1 GELENKWELLE W 2300-1410-F5/1 ARBRE A CARDANS P.T.O.DRIVE SHAFT V 2 00 456.431 1 GELENKWELLENHAELFTE INNEN MOITIE D´ARBRE DRIVE SHAFT HALF 3 00 456.247 1 GELENKWELLENHAELFTE AUSSEN MOITIE D‘ARBRE DRIVE SHAFT HALF 4 45 116627 1 SCHUTZHAELFTE AUSSEN DEMI-PROTECTION SHIELD 5 45 116628 1 SCHUTZHAELFTE INNEN DEMI-PROTECTION SHIELD 11 45 135871 1 SPERRKEILFREILAUF ROUE LIBRE A ROCHETS KEY-TYPE OVERRUNNING *250 12 45 041360 1 AUFSTECKGABEL MIT SCHRAUBE MACHOIRE A VERROUILL YOKE, OUTER 13 45 020467 1 SCHRAUBE VIS SCREW 14 45 010490 1 SICHERUNGSMUTTER ECROU „STOVER“ LOCK NUT 21 45 044444 2 KREUZGARNITUR KPL. CROISILLON CROSS 22 45 084099 2 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 23 45 041315 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 24 45 020614 2 SPANNSTIFT 10X65 GOUPILLE MECANINDUS ROLLPIN 25 45 123382 1 PROFILROHR TUBE PROFILE PROFILE TUBE 26 45 199711 1 PROFILROHR TUBE PROFILE PROFILE TUBE 27 45 041318 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 51 45 087279 2 GLEITRING BAGUE DE GLISSEMENT BEARING 52 45 198103 2 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 53 45 365305 2 SCHRAUBE VIS SCREW 54 45 355154 1 GLEITRING BAGUE DE GLISSEMENT BEARING

2861/BT 0240

250

SPERRKEILFREILAUF F5/1R-2300 ROUE LIBRE A ROCHETS KEY-TYPE OVERRUNNING 40006002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 45 135871 1 SPERRKEILFREILAUF ROUE LIBRE A ROCHETS KEY-TYPE OVERRUNNING 2 45 702100 1 SICHERUNGSRING SEGMENT D‘ARRET CIRCLIP 3 45 352386 2 STUETZSCHEIBENHAELFTE DEMI-RONDEL.BA.FREIN SUPPORTING RING HALF 4 45 702219 1 ZYLINDERSCHRAUBE M12X40 VIS A TETE CYLINDR. CHEESEHEAD BOLT 5 45 020648 1 FEDERRING RONDELLE GROWER WASHER, SPRING 6 45 352387 1 NABE MOYEU HUB 7 45 348133 2 SPERRKEIL ROCHET KEY 8 45 348132 2 BLATTFEDER LEAF SPRING RESSORT PLAT 9 45 116141 1 PASSSCHEIBE RONDELLE SHIM RING 10 45 365415 1 KUPPLUNGSGEHAEUSE BOITIER CLUTCH HOUSING 11 45 020672 1 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE

2861/BT 0250

260

GELENKWELLE WWE 2380-SD15-660 ARBRE A CARDANS P.T.O.DRIVE SHAFT 07996155

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 00 455.247/747 1 GELENKWELLE WWE-2380-SD15-660 ARBRE A CARDANS P.T.O.DRIVE SHAFT 2 45 181269 1 GELENKWELLENHAELFTE INNEN MOITIE D‘ARBRE DRIVE SHAFT HALF 3 45 181270 1 GELENKWELLENHAELFTE AUSSEN MOITIE D‘ARBRE DRIVE SHAFT HALF 4 45 183575 1 SCHUTZHAELFTE AUSSEN DEMI-PROTECTION SHIELD 5 45 368681 1 SCHUTZHAELFTE INNEN DEMI-PROTECTION SHIELD 11 45 366838 1 AUFSTECKGABEL MIT SCHIEBESTIFT MACHOIRE A VERROUILL YOKE, OUTER 1 3/8“ 6TLG 12 45 339107 2 SCHIEBESTIFT KPL. CHEVILLE COULISSANTE PIN CPL. 13 45 041378 1 AUFSTECKGABEL M.SCHIEBESTIFT MACHOIRE A VERROUILL YOKE, OUTER 1 3/8“ 6TLG 21 45 382701 2 KREUZGARNITUR KPL. CROISILLON CROSS 22 45 084099 3 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 23 45 164466 4 RONDE RONDELLE PLATE 24 45 384517 1 DOPPELGABEL MIT SCHMIERNIPPEL MACHOIRE DOUBLE DOUBLE YOKE 25 45 020672 1 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 26 45 366860 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 27 45 020614 2 SPANNSTIFT 10X65 GOUPILLE MECANINDUS ROLLPIN 28 45 089794 1 PROFILROHR TUBE PROFILE PROFILE TUBE 29 45 046679 1 PROFILROHR TUBE PROFILE PROFILE TUBE 30 45 041318 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 31 45 044444 1 KREUZGARNITUR KPL. CROISILLON CROSS 51 45 365715 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 52 45 365305 8 SCHRAUBE VIS SCREW 53 45 365717 1 GLEITRING BAGUE DE GLISSEMENT BEARING 54 45 172750 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 55 45 087279 2 GLEITRING BAGUE DE GLISSEMENT BEARING 56 45 359471 1 STUETZRING BAGUE DE SUPPORT RING 57 45 365345 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 58 45 044321 1 HALTEKETTE CHAINETTE CHAIN 59 45 382078 1 HALTEKETTE CHAINETTE CHAIN

2861/BT 0260

270

GELENKWELLE WWE 2380-SD15-860 ARBRE A CARDANS P.T.O.DRIVE SHAFT 02505002

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 1 00 455.247/748 1 GELENKWELLE WWE 2380- 860 SD15 ARBRE A CARDANS P.T.O.DRIVE SHAFT V 2 00 455.748 1 GELENKWELLENHAELFTE INNEN MOITIE D‘ARBRE DRIVE SHAFT HALF 3 00 455.247 1 GELENKWELLENHAELFTE AUSSEN MOITIE D‘ARBRE DRIVE SHAFT HALF 4 45 368682 1 SCHUTZHAELFTE AUSSEN DEMI-PROTECTION SHIELD 5 45 185552 1 SCHUTZHAELFTE INNEN DEMI-PROTECTION SHIELD 11 45 045163 1 GABEL KNP8X32X38 STIFT 107 FOURCHETTE FORK 1 3/8“ 8TLG 12 45 339107 2 SCHIEBESTIFT KPL. CHEVILLE COULISSANTE PIN CPL. 13 45 366838 1 AUFSTECKGABEL MIT SCHIEBESTIFT MACHOIRE A VERROUILL YOKE, OUTER 1 3/8“ 6TLG 21 45 044444 1 KREUZGARNITUR KPL. CROISILLON CROSS 22 45 084099 3 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 23 45 041315 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 24 45 020614 2 SPANNSTIFT 10X65 GOUPILLE MECANINDUS ROLLPIN 25 45 054079 1 PROFILROHR 1000 MM INNEN TUBE PROFILE PROFILE TUBE 26 45 054483 1 PROFILROHR TUBE PROFILE PROFILE TUBE 27 45 366861 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 28 45 382701 2 KREUZGARNITUR KPL. CROISILLON CROSS 29 45 164466 4 RONDE RONDELLE PLATE 30 45 384517 1 DOPPELGABEL MIT SCHMIERNIPPEL MACHOIRE DOUBLE DOUBLE YOKE 31 45 020672 1 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 51 45 087279 2 GLEITRING BAGUE DE GLISSEMENT BEARING 52 45 365346 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE N=PR6 53 45 365305 8 SCHRAUBE VIS SCREW 54 45 359471 1 STUETZRING BAGUE DE SUPPORT RING 55 45 172750 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 56 45 365717 1 GLEITRING BAGUE DE GLISSEMENT BEARING 57 45 365715 2 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 58 45 044321 1 HALTEKETTE CHAINETTE CHAIN 59 45 382078 2 HALTEKETTE CHAINETTE CHAIN

2861/BT 0270

275

GELENKWELLE WWE 2380-860 ARBRE A CARDANS P.T.O.DRIVE SHAFT 19505001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 455.258/749 1 GELENKWELLE WWE 2380-860 ARBRE A CARDANS P.T.O.DRIVE SHAFT 4 45 368682 1 SCHUTZHAELFTE AUSSEN DEMI-PROTECTION SHIELD 5 45 116473 1 INNERE SCHUTZHAELFTE DEMI-TRANSMISSION INNER PTO SHAFT HALF 11 45 133834 1 GABEL KOMPLETT FOURCHETTE FORK 1 3/8“ 6TLG 12 45 135048 1 VERSCHLUSS KOMPLETT BOUCHON CAP 13 45 366838 2 AUFSTECKGABEL MIT SCHIEBESTIFT MACHOIRE A VERROUILL YOKE, OUTER 1 3/8“ 6TLG 14 45 339107 2 SCHIEBESTIFT KPL. CHEVILLE COULISSANTE PIN CPL. 21 45 044444 1 KREUZGARNITUR KPL. CROISILLON CROSS 22 45 084099 1 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 23 45 041315 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 24 45 020614 2 SPANNSTIFT 10X65 GOUPILLE MECANINDUS ROLLPIN 25 45 054079 1 PROFILROHR 1000 MM INNEN TUBE PROFILE PROFILE TUBE 26 45 054483 1 PROFILROHR TUBE PROFILE PROFILE TUBE 27 45 366861 1 RILLENGABEL MACHOIRE A GORGE YOKE INNER 28 45 116550 2 KREUZGARNITUR CROISILLON CROSS 29 45 043427 2 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 30 45 164466 4 RONDE RONDELLE PLATE 31 45 384517 1 DOPPELGABEL MIT SCHMIERNIPPEL MACHOIRE DOUBLE DOUBLE YOKE 32 45 020672 1 KEGEL-SCHMIERNIPPEL RACCORD DE GRAISSAGE GREASING NIPPLE 51 45 087279 2 GLEITRING BAGUE DE GLISSEMENT BEARING 52 45 365346 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 53 45 365305 10 SCHRAUBE VIS SCREW 54 45 359471 1 STUETZRING BAGUE DE SUPPORT RING 55 45 134845 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 56 45 365717 1 GLEITRING BAGUE DE GLISSEMENT BEARING 57 45 134400 1 SCHUTZTRICHTER CONE PROTECTEUR GUARD CONE 58 45 044321 1 HALTEKETTE CHAINETTE CHAIN 59 45 382078 1 HALTEKETTE CHAINETTE CHAIN 90 45 118745 1 BEDIENUNGSANLEITUNG NOTICE D‘EMPLOI SERVICE INSTRUCTIONS

2861/BT 0275

300

AUSRUESTUNG EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 06008001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 2861.91.001.0 1 AUSRUESTUNG ZUS. EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 0.02 00 548.62.010.0 1 40 KM-TAFEL COMPTEUR KILOM. SPEED RESTRICTION (20 0.03 00 548.62.032.0 1 25 KM-TAFEL A 25 COMPTEUR KILOM. 25 SPEED RESTRICTION (30 1 00 2861.91.002.0 1 TYPENSCHILD PLAQUE D‘IDENTITE TYPE PLATE -1177 1.01 00 2861.90.901.0 1 TYPENSCHILD TYP II PLAQUE TYPE PLATE +1178 2 00 495.713 1 AZB „PRODUKTHAFTUNG“ ETIQUETTE DECAL 3 00 495.084 2 AZB „POETTINGER M.LOGO“900 MM ETIQUETTE DECAL 4 00 495.889.0003 2 AZB „EUROTOP 851 A MULTITAST“ ETIQUETTE DECAL 5 00 495.166 2 AZB „NICHT IM SCHWENKBEREICH“ ETIQUETTE DECAL 6 00 494.529 1 AZB „BETRIEBSANLEITUNG“ ETIQUETTE DECAL 7 00 495.310 1 AZB „540 U/MIN“ LINKSDREHEND ETIQUETTE DECAL 8 00 494.695 1 AZB „VERSCHRAUBUNGEN“ ETIQUETTE DECAL 9 00 494.646 10 AZB „FETTSCHMIERUNG“ ETIQUETTE DECAL 10 00 495.173 2 AZB „ACHTUNG -ROT. KREISEL ETIQUETTE DECAL 11 00 495.154 2 AZB „QUETSCHEN“ ETIQUETTE DECAL 12 00 495.171 2 AZB „QUETSCHEN“ ETIQUETTE DECAL 13 00 495.082 1 AZB „WWW.POETTINGER.AT“ 60 CM ETIQUETTE DECAL 14 00 495.807 2 AZB HOEHENEINSTELLUNG KREISEL ETIQUETTE DECAL 15 00 179.123 4 BLINDNIET 3,2X7,8 FAUX RIVET BLIND RIVET +1178 20 00 495.026 1 AZB „40“ KM/H ETIQUETTE DECAL 30 00 494.887 1 AZB „25 KM“ ETIQUETTE DECAL

2861/BT 0300

303

AUSRUESTUNG SCHWEIZ EQUIPEMENT EQUIPMENT 04710003

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 289.95.001.0 1 AUSRUESTUNG SCHWEIZ EQUIPEMENT EQUIPMENT 1 00 289.95.011.0 1 WARNDREIECKHALTERUNG FIXATION RETAINER 2 00 103.024 2 SK-SCHR. M 6X20 DIN 933-8.8 VIS M 6X20 SCREW M 6X20 3 00 122.004 2 SK-MUTTER M 6 DIN 985-8 ECROU HEXAGONAL NUT, HEX. 4 00 162.405 4 SCHEIBE 18X6,5X1,5 RONDELLE 18X6,5X1,5 WASHER 18X6,5X1,5 5 00 470.035 1 WARNDREIECK TRIANGLE DANGER WARNING BOARD

2861/BT 0303

310

AUSRUESTUNG USA EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 10703001

1

Type: 2861 +1001

2

3

4

7 6

5

8

10 107-03-01

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 288.92.001.0 1 AUSRUESTUNG USA EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 1 00 495.213.0003 1 AZB WARNING BEFORE OPERATING.. ETIQUETTE DECAL 2 00 495.214.0001 1 AZB CAUTION 540RPM ETIQUETTE DECAL 3 00 495.213.0013 4 AZB WARNING CRUSHING INJURY.. ETIQUETTE DECAL 4 00 495.212.0001 4 AZB „DANGER....“ ETIQUETTE DECAL 5 00 495.213.0007 2 AZB „WARNING...“ ETIQUETTE DECAL 6 00 495.212.0002 1 AZB DANGER ROTATING DRIVE ETIQUETTE DECAL 7 00 495.212.0003 1 AZB DANGER SHIELD MISSING ETIQUETTE DECAL 8 00 495.213.0010 1 AZB „WARNING...“ ETIQUETTE DECAL 10 00 495.212.0008 1 AZB DANGER NEVER ALLOW RIDERS ETIQUETTE DECAL

2861/BT 0310

320

AUSRUESTUNG UKRAINE EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 19806001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 0.01 00 209.96.001.0 1 AUSRUESTUNG UKRAINE EQUIPEMENT NORMAL NORMAL HITCH EQUIPM. 1 00 011.156 1 MINIGRIP-SACK MINIGRIP-SAC MINIGRIP-BAG 2 00 494.695.0002 1 AZB „VERSCHRAUBUNGEN“; UA ETIQUETTE DECAL 3 00 494.889 1 AZB „25“; UKRAINE ETIQUETTE DECAL 4 00 495.310.0001 1 AZB „540 UPM“ LINKSDREHEND; UA ETIQUETTE DECAL 5 00 495.668.0001 1 AZB „1,5 BAR“; UA ETIQUETTE DECAL 6 00 495.713.0001 1 AZB „PRODUKTHAFTUNG“; UA ETIQUETTE DECAL

2861/BT 0320

9000

ZUSATZINFORMATION INFORMATION COMPLEMENTAIRE ADDITION INFORMATION 51808001

Type: 2861 +1001

PNR TEILE-NR MENGE BENENNUNG DESIGNATION DESCRIPTION BEMERK/REMARQUE FU ====================================================================================================================================================== 8 00 286.80.040.0 1 ZENTRALROHR SZ. TUBE RING -1125 8.01 00 286.80.040.2 1 ZENTRALROHR SZ. TUBE RING +1126 10 00 261.80.163.0 1 FUEHRUNG GUIDE GUIDE -1125 10.01 00 261.80.163.1 1 FUEHRUNG GUIDE GUIDE +1126

2861/BT 9000

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

2861/01

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 -- 0050 8 00 107.073 0060 17 00 155.154 0100 15 00 162.931 0050 25 00 -- 0050 10 00 107.073 0100 19 00 155.154 0110 15 00 162.931 0060 25 00 -- 0060 8 00 107.073 0110 19 00 157.013 0050 52 00 163.109 0010 33 00 -- 0060 10 00 109.237 0050 32 00 157.013 0060 52 00 163.111 0020 24 00 011.156 0320 1 00 109.237 0060 32 00 157.018 0080 23 00 163.130 0080 14 00 101.227 0030 20 00 118.009 0020 39 00 157.018 0090 23 00 163.130 0090 14 00 103.022 0140 36 00 118.009 0150 52 00 157.018 0200 17 00 165.308 0140 35 00 103.022 0140 56 00 118.009 0220 19 00 157.022 0150 11 00 165.308 0140 55 00 103.022 0145 36 00 118.010 0050 56 00 157.032 0010 59 00 165.308 0145 35 00 103.024 0150 50 00 118.010 0060 56 00 157.032 0080 15 00 165.310 0080 34 00 103.024 0303 2 00 120.159 0010 47 00 157.032 0090 15 00 165.310 0090 34 00 103.043 0010 40 00 120.161 0180 3 00 157.056 0080 19 00 165.310 0220 23 00 103.043 0080 35 00 120.163 0120 3 00 157.056 0090 19 00 165.311 0010 57 00 103.043 0090 35 00 120.163 0200 12 00 157.147 0010 9 00 165.311 0080 36 00 103.043 0100 17 00 120.163 0210 27 00 157.147 0050 30 00 165.311 0090 36 00 103.043 0110 17 00 120.163 0211 12 00 157.147 0060 30 00 165.413 0030 14 00 103.043 0145 51 00 120.379 0020 42 00 157.825 0050 28 00 165.414 0030 16 00 103.043 0147 37 00 120.380 0010 28 00 157.825 0060 28 00 166.539 0050 42 00 103.043 0147 47 00 120.380 0020 42 00 157.935 0050 26 00 166.539 0060 42 00 103.043 0220 22 00 120.380 0150 9 00 157.935 0060 26 00 166.618 0050 19 00 103.044 0145 11 00 120.397 0080 26 00 162.382 0010 35 00 166.618 0060 19 00 103.044 0147 11 00 120.397 0090 30 00 162.402 0150 64 00 166.709 0050 44 00 103.047 0010 46 00 121.512 0170 11 00 162.402 0220 20 00 166.709 0060 44 00 103.064 0010 54 00 122.004 0303 3 00 162.404 0135 4 00 166.814 0050 29 00 103.064 0147 3 00 122.006 0010 53 00 162.404 0220 18 00 166.814 0060 29 00 103.065 0135 3 00 122.006 0010 58 00 162.405 0140 39 00 166.821 0050 41 00 103.065 0150 56 00 122.008 0050 59 00 162.405 0140 59 00 166.821 0060 41 00 103.065 0220 16 00 122.008 0060 59 00 162.405 0145 39 00 166.840 0210 4 00 103.068 0080 29 00 122.008 0080 30 00 162.405 0150 69 00 166.843 0050 53 00 103.068 0090 27 00 122.008 0090 31 00 162.405 0303 4 00 166.843 0060 53 00 103.086 0160 9 00 122.009 0120 2 00 162.406 0010 31 00 166.913 0211 19 00 103.086 0180 2 00 122.103 0220 14 00 162.406 0020 27 00 167.102 0100 20 00 103.086 0180 11 00 122.104 0140 40 00 162.406 0140 16 00 167.102 0110 20 00 103.086 0190 6 00 122.104 0140 60 00 162.406 0145 16 00 167.402 0150 18 00 103.086 0200 35 00 122.104 0145 40 00 162.406 0147 16 00 168.121 0050 27 00 103.086 0210 44 00 122.104 0150 60 00 162.406 0150 5 00 168.121 0060 27 00 103.086 0211 32 00 122.106 0010 39 00 162.407 0010 41 00 172.126 0010 11 00 103.088 0140 19 00 122.106 0080 39 00 162.407 0100 18 00 172.197 0010 63 00 103.088 0145 19 00 122.106 0090 39 00 162.407 0110 18 00 172.205 0010 45 00 103.088 0147 19 00 122.106 0140 12 00 162.408 0130 4 00 172.205 0080 13 00 103.129 0020 33 00 122.106 0145 12 00 162.408 0180 12 00 172.205 0090 13 00 103.129 0150 6 00 122.106 0145 52 00 162.408 0190 2 00 172.228 0050 48 00 103.131 0210 26 00 122.106 0147 12 00 162.408 0200 19 00 172.228 0060 48 00 103.131 0211 8 00 122.106 0147 38 00 162.408 0210 13 00 172.968 0010 27 00 103.133 0120 1 00 122.106 0147 48 00 162.408 0211 16 00 172.968 0040 4 00 103.171 0010 5 00 122.106 0150 38 00 162.409 0020 34 00 172.968 0210 29 00 103.171 0150 6 00 122.106 0220 21 00 162.409 0150 5 00 172.968 0211 20 00 103.271 0150 51 00 122.107 0030 17 00 162.410 0040 10 00 172.969 0020 29 00 103.285 0080 38 00 122.107 0040 9 00 162.410 0080 37 00 172.969 0150 15 00 103.285 0090 38 00 122.107 0080 28 00 162.410 0090 37 00 172.969 0210 5 00 103.285 0140 11 00 122.107 0090 28 00 162.410 0210 30 00 172.969 0211 21 00 103.299 0040 8 00 122.107 0135 2 00 162.410 0211 17 00 172.974 0020 31 00 103.301 0030 18 00 122.107 0140 4 00 162.415 0150 10 00 172.975 0150 39 00 103.301 0140 3 00 122.107 0145 4 00 162.415 0200 30 00 172.977 0010 10 00 103.301 0145 3 00 122.107 0147 4 00 162.415 0210 17 00 172.977 0140 14 00 103.302 0210 21 00 122.107 0150 57 00 162.415 0211 18 00 172.983 0050 49 00 103.305 0010 36 00 122.107 0210 24 00 162.417 0010 49 00 172.983 0060 49 00 103.330 0211 9 00 122.107 0211 13 00 162.417 0080 22 00 173.123 0010 30 00 103.354 0030 13 00 122.107 0220 17 00 162.417 0090 22 00 173.123 0020 26 00 103.359 0080 25 00 122.108 0030 19 00 162.417 0160 7 00 173.123 0140 17 00 103.359 0090 25 00 122.108 0130 5 00 162.417 0200 15 00 173.123 0145 17 00 103.370 0030 23 00 122.108 0140 20 00 162.418 0020 25 00 173.123 0147 17 00 103.372 0030 15 00 122.108 0145 20 00 162.424 0010 22 00 173.123 0211 22 00 103.379 0020 2 00 122.108 0147 20 00 162.427 0010 26 00 173.143 0010 56 00 103.417 0210 28 00 122.108 0211 14 00 162.427 0020 32 00 173.144 0200 7 00 103.417 0211 10 00 122.110 0020 4 00 162.427 0180 13 00 173.180 0010 55 00 103.941 0130 6 00 122.110 0030 22 00 162.429 0050 31 00 173.198 0150 30 00 103.942 0130 8 00 122.112 0010 6 00 162.429 0060 31 00 173.200 0140 22 00 103.945 0050 67 00 122.112 0210 23 00 162.434 0050 45 00 173.200 0145 22 00 103.945 0060 67 00 122.112 0211 15 00 162.434 0060 45 00 173.200 0147 22 00 103.974 0050 47 00 122.527 0050 46 00 162.628 0080 18 00 173.201 0020 30 00 103.974 0060 47 00 122.527 0060 46 00 162.628 0090 18 00 173.504 0010 34 00 104.545 0220 13 00 127.005 0170 7 00 162.635 0020 17 00 175.264 0160 3 00 104.743 0010 67 00 128.109 0200 11 00 162.638 0050 60 00 175.268 0170 12 00 104.766 0210 22 00 129.305 0200 10 00 162.638 0060 60 00 179.123 0300 15 00 104.766 0211 11 00 155.142 0100 11 00 162.702 0140 13 00 190.105 0100 21 00 107.073 0050 17 00 155.142 0110 11 00 162.757 0170 10 00 190.105 0110 21

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

2861/02

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 191.002 0010 32 00 418.072 0180 14 00 455.911 0020 37 00 624.097 0140 54 00 191.002 0020 19 00 418.072 0190 4 00 456.247 0240 3 00 624.097 0145 34 00 191.002 0080 16 00 430.092 0150 58 00 456.274 0230 3 00 624.097 0145 50 00 191.002 0090 16 00 430.901 0150 59 00 456.431 0240 2 00 624.097 0147 36 00 191.002 0210 7 00 435.154 0010 50 00 456.432 0230 2 00 624.097 0147 46 00 191.002 0211 23 00 435.160 0150 65 00 457.535 0080 9 00 624.121 0050 50 00 191.006 0050 36 00 435.324 0010 52 00 457.535 0090 9 00 624.121 0060 50 00 191.006 0060 36 00 435.333 0010 18 00 457.652 0010 38 00 624.122 0050 54 00 191.007 0020 22 00 435.366 0210 19 00 459.015 0010 48 00 624.122 0060 54 00 191.012 0200 28 00 435.793 0145 49 00 459.015 0080 27 00 624.153 0135 5 00 299.055 0050 58 00 435.793 0147 45 00 459.015 0090 29 00 625.021 0050 35 00 299.055 0060 58 00 435.795 0147 35 00 459.101 0050 38 00 625.021 0060 35 00 400.187 0050 18 00 436.031 0001 2 00 459.101 0060 38 00 447.1.206 0150 21 00 400.187 0060 18 00 436.031 0130 2 00 459.110 0220 26 00 447.1.209 0150 20 00 400.218 0210 43 00 438.002 0135 6 00 470.014 0220 12 00 447.1.212 0150 19 00 400.219 0100 10 00 438.005 0030 12 00 470.035 0303 5 00 447.2.209 0150 36 00 400.219 0110 10 00 438.005 0210 2 00 470.037 0220 7 00 447.2.216 0150 16 00 400.231 0100 9 00 438.005 0211 26 00 470.053 0220 10 00 448.1.031 0150 33 00 400.231 0110 9 00 438.019 0140 10 00 470.960 0220 27 00 448.1.042 0150 29 00 400.271 0180 23 00 438.019 0145 10 00 475.127 0220 24 00 448.1.046 0150 31 00 400.271 0190 13 00 438.019 0147 10 00 475.161 0220 25 00 448.1.251 0150 12 00 400.271 0200 34 00 438.044 0050 57 00 475.169 0150 67 00 448.1.261 0150 35 00 400.271 0211 38 00 438.044 0060 57 00 476.226 0220 11 00 448.1.285 0150 32 00 400.275 0010 8 00 442.231 0150 1 00 490.951 0150 61 00 500.0.081 0190 00 401.911 0001 1 00 442.273 0150 2 00 494.529 0300 6 00 500.0.082 0200 21 00 401.911 0001 1 00 445.002 0150 26 00 494.646 0300 9 00 500.0.082 0210 00 401.911 0050 51 00 445.089 0150 43 00 494.695 0300 8 00 500.0.082 0211 00 401.911 0060 51 00 445.110 0150 8 00 494.887 0300 30 00 500.0.093 0180 00 403.920 0050 24 00 447.704 0150 25 00 494.889 0320 3 00 500.1.262 0170 00 403.920 0060 24 00 447.911 0150 66 00 495.026 0300 20 00 150.110.001 0010 23 00 404.507 0050 33 00 448.001 0150 91 00 495.082 0300 13 00 150.110.001 0050 39 00 404.507 0060 33 00 448.002 0150 90 00 495.084 0300 3 00 150.110.001 0060 39 00 404.511 0170 4 00 448.005 0150 81 00 495.154 0300 11 00 150.110.001 0100 14 00 404.568 0170 2 00 448.006 0150 80 00 495.166 0300 5 00 150.110.001 0110 14 00 410.201 0020 20 00 448.041 0150 27 00 495.171 0300 12 00 150.111.001 0080 10 00 410.228 0010 64 00 448.051 0150 23 00 495.173 0300 10 00 150.111.001 0090 10 00 410.229 0080 24 00 448.052 0150 24 00 495.310 0300 7 00 150.113.001 0080 31 00 410.229 0090 24 00 448.064 0150 28 00 495.713 0300 2 00 150.113.001 0090 26 00 410.233 0080 17 00 448.071 0150 34 00 495.807 0300 14 00 150.151.001 0020 23 00 410.233 0090 17 00 448.085 0150 72 00 499.060 0140 52 00 404.787.001 0050 34 00 410.243 0010 64 00 448.101 0150 17 00 499.121 0140 32 00 404.787.001 0060 34 00 410.371 0080 12 00 448.231 0150 40 00 499.121 0145 32 00 442.214.001 0150 1 00 410.371 0090 12 00 448.512 0070 4 00 499.293 0145 45 00 442.273.001 0150 2 00 410.616 0010 42 00 448.553 0150 54 00 499.293 0147 41 00 455.247/747 0260 1 00 410.616 0020 36 00 448.588 0150 7 00 499.295 0147 34 00 455.247/748 0270 1 00 410.618 0200 14 00 451.533 0180 15 00 523.082 0080 32 00 455.258/749 0275 00 410.626 0010 43 00 451.533 0190 5 00 523.082 0090 32 00 456.247/431 0240 1 00 410.630 0210 6 00 451.533 0200 26 00 525.135 0020 8 00 456.247/432 0070 3 00 410.630 0211 24 00 451.533 0210 15 00 525.139 0020 8 00 456.247/432 0230 1 00 410.631 0010 17 00 451.533 0211 27 00 540.034 0050 62 00 470.991.001 0220 15 00 410.638 0020 18 00 451.551 0190 10 00 540.034 0060 62 00 542.109.001 0100 23 00 410.951 0200 5 00 451.551 0200 31 00 542.413 0050 63 00 542.109.001 0110 23 00 415.063 0100 24 00 451.551 0210 40 00 542.413 0060 63 00 200.07.004.0 0010 19 00 415.063 0110 24 00 451.551 0211 35 00 542.413 0160 11 00 200.14.014.0 0140 5 00 415.066 0100 13 00 451.552 0200 23 00 542.413 0170 14 00 200.14.014.0 0145 5 00 415.066 0110 13 00 451.552 0210 9 00 542.413 0200 25 00 200.14.014.0 0147 5 00 415.091 0050 22 00 451.552 0211 28 00 542.413 0210 11 00 204.25.009.0 0220 6 00 415.091 0060 22 00 451.580 0180 20 00 542.413 0211 30 00 206.10.054.0 0010 62 00 415.219 0050 20 00 451.593 0170 21 00 542.425 0050 64 00 206.10.080.0 0010 65 00 415.219 0060 20 00 452.070 0190 12 00 542.425 0060 64 00 209.35.001.0 0190 00 415.235 0100 16 00 452.072 0200 32 00 543.004 0080 40 00 209.96.001.0 0320 00 415.235 0110 16 00 452.072 0210 41 00 543.004 0090 40 00 217.33.001.0 0180 00 415.294 0050 40 00 452.072 0211 36 00 543.004 0160 10 00 238.06.017.1 0130 3 00 415.294 0060 40 00 452.086 0180 21 00 543.004 0200 24 00 243.32.025.0 0210 3 00 415.352 0050 23 00 452.151 0170 22 00 543.004 0210 12 00 243.32.040.1 0211 1 00 415.352 0060 23 00 452.517 0190 11 00 543.004 0211 31 00 243.32.045.0 0211 2 00 415.577 0150 71 00 452.517 0200 33 00 543.014 0050 66 00 243.32.055.0 0211 3 00 415.579 0150 70 00 452.517 0210 42 00 543.014 0060 66 00 243.34.140.0 0200 29 00 417.565 0050 43 00 452.517 0211 37 00 543.014 0150 68 00 243.35.025.0 0180 1 00 417.565 0060 43 00 452.536 0170 23 00 543.201 0050 65 00 243.41.004.0 0150 49 00 417.605 0210 18 00 452.581 0180 22 00 543.201 0060 65 00 244.80.015.0 0040 3 00 417.605 0211 25 00 453.459 0170 5 00 543.201 0100 5 00 244.80.019.0 0040 6 00 417.607 0140 37 00 453.463 0170 6 00 543.201 0110 5 00 246.30.007.0 0160 4 00 417.607 0140 57 00 453.474 0170 3 00 560.522 0010 14 00 250.20.010.1 0030 1 00 417.607 0145 37 00 455.247 0270 3 00 620.707 0130 7 00 250.20.025.0 0030 3 00 417.920 0050 55 00 455.748 0270 2 00 624.036 0150 63 00 250.20.030.0 0030 4 00 417.920 0060 55 00 455.901 0020 38 00 624.097 0140 34 00 250.20.035.0 0030 5

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

2861/03

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 00 250.20.040.0 0030 9 00 286.40.010.1 0150 3 00 288.35.030.1 0020 5 00 2861.10.020.1 0010 4 00 250.30.001.0 0160 00 286.40.011.0 0150 4 00 288.35.035.0 0020 6 00 2861.10.030.0 0010 24 00 250.34.001.0 0200 00 286.40.013.1 0150 45 00 288.35.060.1 0020 14 00 2861.10.035.0 0010 12 00 250.34.003.0 0200 00 286.40.015.1 0150 42 00 288.35.070.1 0020 15 00 2861.10.140.0 0010 21 00 250.80.012.0 0040 5 00 286.40.021.0 0150 37 00 288.91.010.0 0220 4 00 2861.20.001.0 0030 00 259.34.022.0 0200 8 00 286.40.034.0 0150 48 00 288.91.011.0 0220 3 00 2861.20.010.1 0030 2 00 259.34.023.0 0200 9 00 286.70.010.2 0080 1 00 288.91.015.0 0220 5 00 2861.20.020.0 0030 6 00 259.34.029.0 0200 13 00 286.70.033.0 0080 7 00 288.92.001.0 0310 00 2861.40.001.0 0150 00 259.34.033.0 0200 16 00 286.70.033.0 0090 7 00 288.96.010.0 0220 1 00 2861.40.005.0 0150 41 00 261.30.024.0 0160 6 00 286.70.034.0 0080 20 00 288.96.011.0 0220 2 00 2861.40.006.0 0150 46 00 261.30.026.0 0160 2 00 286.70.034.0 0090 20 00 289.10.090.1 0010 15 00 2861.40.009.0 0150 13 00 261.30.028.0 0160 5 00 286.70.035.0 0080 21 00 289.10.107.0 0010 25 00 2861.40.011.0 0150 47 00 261.34.012.1 0200 3 00 286.70.035.0 0090 21 00 289.10.111.1 0010 20 00 2861.40.012.0 0150 4 00 261.34.013.1 0200 4 00 286.70.050.3 0090 5 00 289.23.001.0 0135 00 2861.70.001.0 0070 00 261.38.001.0 0180 00 286.70.050.3 0110 00 289.23.011.0 0135 1 00 2861.70.005.0 0070 1 00 261.80.010.1 0050 7 00 286.70.051.1 0100 1 00 289.35.001.1 0020 00 2861.70.005.0 0080 00 261.80.010.1 0060 7 00 286.70.051.1 0110 1 00 289.35.035.1 0020 35 00 2861.70.006.0 0080 4 00 261.80.014.1 0050 14 00 286.70.056.1 0110 6 00 289.35.035.2 0020 35 00 2861.70.006.0 0090 4 00 261.80.014.1 0060 14 00 286.70.058.0 0100 7 00 289.35.070.0 0020 10 00 2861.70.010.0 0070 2 00 261.80.120.0 0050 16 00 286.70.058.0 0110 7 00 289.35.070.1 0020 10 00 2861.70.010.0 0090 00 261.80.120.0 0060 16 00 286.70.059.0 0100 2 00 289.70.057.0 0080 6 00 2861.70.020.0 0080 2 00 261.80.122.0 0050 6 00 286.70.059.0 0110 2 00 289.70.057.0 0090 6 00 2861.70.020.0 0090 2 00 261.80.122.0 0060 6 00 286.70.060.3 0080 5 00 289.80.065.2 0050 5 00 2861.70.030.0 0080 8 00 261.80.156.0 0050 21 00 286.70.060.3 0100 00 289.80.065.2 0060 5 00 2861.70.030.0 0090 8 00 261.80.156.0 0060 21 00 286.70.061.1 0100 6 00 289.95.001.0 0303 00 2861.80.001.0 0040 00 261.80.163.0 9000 10 00 286.70.070.2 0090 1 00 289.95.011.0 0303 1 00 2861.80.005.0 0040 1 00 261.80.163.1 9000 10 00 286.70.079.0 0080 3 00 293.60.001.0 0130 00 2861.80.005.0 0050 00 261.80.164.1 0050 9 00 286.70.079.0 0090 3 00 299.30.001.0 0160 00 2861.80.010.0 0040 2 00 261.80.164.1 0060 9 00 286.70.084.0 0100 8 00 299.30.005.1 0160 1 00 2861.80.010.0 0060 00 261.80.166.0 0050 11 00 286.70.084.0 0110 8 00 299.30.020.1 0200 2 00 2861.90.901.0 0300 1 00 261.80.166.0 0060 11 00 286.70.103.0 0080 11 00 299.30.030.1 0200 1 00 2861.91.001.0 0300 00 264.90.007.0 0140 53 00 286.70.103.0 0090 11 00 299.30.033.0 0160 8 00 2861.91.002.0 0300 1 00 272.10.023.0 0010 3 00 286.80.002.2 0050 3 00 299.60.005.0 0130 1 06 00888 0170 13 00 272.10.023.1 0010 3 00 286.80.002.2 0060 3 00 299.80.011.0 0050 15 45 010490 0230 13 00 272.20.015.0 0030 10 00 286.80.009.0 0050 2 00 299.80.011.0 0060 15 45 010490 0240 14 00 272.20.018.0 0030 11 00 286.80.009.0 0060 2 00 299.80.027.0 0050 12 45 020467 0230 12 00 272.22.001.1 0220 00 286.80.013.0 0050 1 00 299.80.027.0 0060 12 45 020467 0240 13 00 272.39.001.1 0120 00 286.80.013.0 0060 1 00 299.80.050.0 0050 4 45 020614 0230 24 00 272.40.025.0 0150 53 00 286.80.040.0 9000 8 00 299.80.050.0 0060 4 45 020614 0240 24 00 275.35.016.1 0210 20 00 286.80.040.2 9000 8 00 299.90.003.1 0145 45 020614 0260 27 00 275.35.016.1 0211 4 00 286.80.045.0 0050 13 00 299.90.003.1 0147 45 020614 0270 24 00 275.90.004.1 0140 8 00 286.80.045.0 0060 13 00 299.90.005.1 0145 46 45 020614 0275 24 00 275.90.005.1 0140 51 00 286.90.001.0 0140 00 299.90.005.1 0147 42 45 020648 0250 5 00 275.90.010.1 0140 58 00 286.90.001.0 0145 00 299.90.006.0 0145 47 45 020672 0250 11 00 277.35.025.1 0210 25 00 286.90.001.0 0147 00 299.90.006.0 0147 32 45 020672 0260 25 00 277.35.025.1 0211 5 00 286.90.005.1 0140 1 00 299.90.006.0 0147 43 45 020672 0270 31 00 281.35.020.0 0020 3 00 286.90.005.1 0145 00 299.90.007.0 0145 48 45 020672 0275 32 00 283.80.034.0 0050 37 00 286.90.005.2 0147 00 299.90.007.0 0147 33 45 041315 0230 23 00 283.80.034.0 0060 37 00 286.90.006.0 0140 33 00 299.90.007.0 0147 44 45 041315 0240 23 00 286.10.004.1 0010 00 286.90.006.0 0145 33 00 320.10.144.0 0150 55 45 041315 0270 23 00 286.10.004.2 0010 00 286.90.007.0 0140 38 00 361.30.125.0 0200 18 45 041315 0275 23 00 286.10.005.0 0010 44 00 286.90.007.0 0145 38 00 370.10.104.0 0190 3 45 041318 0230 27 00 286.10.040.1 0010 61 00 286.90.008.1 0140 31 00 451.10.069.0 0010 37 45 041318 0240 27 00 286.10.040.2 0010 61 00 286.90.008.1 0145 31 00 451.10.069.0 0020 28 45 041318 0260 30 00 286.10.040.3 0010 61 00 286.90.011.0 0147 31 00 451.10.069.0 0140 15 45 041360 0230 11 00 286.10.060.1 0010 13 00 286.90.020.0 0140 9 00 451.10.069.0 0145 15 45 041360 0240 12 00 286.10.083.0 0010 16 00 286.90.020.1 0145 9 00 451.10.069.0 0147 15 45 041378 0260 13 00 286.10.089.0 0010 51 00 286.90.020.1 0147 9 00 494.695.0002 0320 2 45 043427 0275 29 00 286.10.098.0 0010 29 00 286.90.035.2 0140 2 00 495.212.0001 0310 4 45 044321 0260 58 00 286.20.004.0 0030 7 00 286.90.035.2 0145 2 00 495.212.0002 0310 6 45 044321 0270 58 00 286.30.030.1 0020 13 00 286.90.035.2 0147 2 00 495.212.0003 0310 7 45 044321 0275 58 00 286.30.081.0 0020 12 00 286.90.041.2 0140 21 00 495.212.0008 0310 10 45 044444 0230 21 00 286.30.082.0 0020 11 00 286.90.041.2 0145 21 00 495.213.0003 0310 1 45 044444 0240 21 00 286.36.001.1 0170 00 286.90.041.2 0147 21 00 495.213.0007 0310 5 45 044444 0260 31 00 286.36.010.0 0170 1 00 286.90.067.2 0140 18 00 495.213.0010 0310 8 45 044444 0270 21 00 286.37.001.1 0210 00 286.90.067.2 0145 18 00 495.213.0013 0310 3 45 044444 0275 21 00 286.37.002.1 0210 00 286.90.067.3 0145 18 00 495.214.0001 0310 2 45 045163 0270 11 00 286.37.002.2 0210 00 286.90.068.0 0147 18 00 495.310.0001 0320 4 45 046679 0260 29 00 286.37.002.2 0211 00 286.90.070.0 0140 6 00 495.668.0001 0320 5 45 054079 0270 25 00 286.37.015.1 0210 1 00 286.90.070.0 0145 6 00 495.713.0001 0320 6 45 054079 0275 25 00 286.37.016.0 0210 14 00 286.90.070.1 0145 6 00 495.889.0003 0300 4 45 054483 0270 26 00 286.37.017.0 0210 16 00 286.90.070.1 0147 6 00 548.62.010.0 0300 45 054483 0275 26 00 286.37.017.1 0211 6 00 286.90.075.0 0140 7 00 548.62.032.0 0300 45 057859 0230 25 00 286.37.030.1 0211 7 00 286.90.075.0 0145 7 00 2502.10.096.0 0010 66 45 084099 0230 22 00 286.40.005.0 0150 14 00 286.90.075.0 0147 7 00 2861.10.001.0 0010 45 084099 0240 22 00 286.40.007.0 0150 13 00 288.20.054.0 0040 7 00 2861.10.003.0 0010 7 45 084099 0260 22 00 286.40.010.0 0150 3 00 288.35.005.2 0020 1 00 2861.10.010.0 0010 1 45 084099 0270 22

NUMMERNVERZEICHNIS

INDICE NUMERICO DEI RICAMI

LISTE NUMERIQUE

NUMERICAL INDEX

2861/04

TN BT PN TN BT PN TN BT PN TN BT PN ====================================================================================================================================================== 45 084099 0275 22 45 384517 0275 31 45 087279 0230 53 45 702100 0250 2 45 087279 0240 51 45 702219 0250 4 45 087279 0260 55 45 087279 0270 51 45 087279 0275 51 45 089794 0260 28 45 116141 0250 9 45 116207 0230 4 45 116208 0230 5 45 116473 0275 5 45 116550 0275 28 45 116627 0240 4 45 116628 0240 5 45 118745 0275 90 45 123382 0240 25 45 133834 0275 11 45 134400 0275 57 45 134845 0275 55 45 135048 0275 12 45 135871 0240 11 45 135871 0250 1 45 164466 0260 23 45 164466 0270 29 45 164466 0275 30 45 172750 0260 54 45 172750 0270 55 45 181269 0260 2 45 181270 0260 3 45 183575 0260 4 45 185552 0270 5 45 198103 0230 51 45 198103 0240 52 45 199711 0230 26 45 199711 0240 26 45 339107 0260 12 45 339107 0270 12 45 339107 0275 14 45 348132 0250 8 45 348133 0250 7 45 352386 0250 3 45 352387 0250 6 45 355154 0230 54 45 355154 0240 54 45 359471 0260 56 45 359471 0270 54 45 359471 0275 54 45 365305 0230 52 45 365305 0240 53 45 365305 0260 52 45 365305 0270 53 45 365305 0275 53 45 365345 0260 57 45 365346 0270 52 45 365346 0275 52 45 365415 0250 10 45 365715 0260 51 45 365715 0270 57 45 365717 0260 53 45 365717 0270 56 45 365717 0275 56 45 366838 0260 11 45 366838 0270 13 45 366838 0275 13 45 366860 0260 26 45 366861 0270 27 45 366861 0275 27 45 368681 0260 5 45 368682 0270 4 45 368682 0275 4 45 382078 0260 59 45 382078 0270 59 45 382078 0275 59 45 382701 0260 21 45 382701 0270 28 45 384517 0260 24 45 384517 0270 30

Im Zuge der technischen Weiterentwicklung arbeitet die PÖTTINGER Ges.m.b.H ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden.

Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten.

Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten.

D

La société PÖTTINGER Ges.m.b.H améliore constamment ses produits grâce au progrès technique. C'est pourquoi nous nous réservons le droit de modifier descriptions et illustrations de cette notice d'utilisation, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées.

Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles.

Copie ou traduction, même d'extraits, seulement avec la permission écrite de ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

Tous droits réservés selon la réglementation des droits d'auteurs.

F

Following the policy of the PÖTTINGER Ges. m.b.H to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered.

Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted.

Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.H. A-4710 Grieskirchen.

All rights under the provision of the Copyright Act are reserved.

GB

Alois Pöttinger Maschinenfabrik Gesellschaft m.b.H A-4710 Grieskirchen Telefon: 0043 (0) 72 48 600-0

Telefax: 0043 (0) 72 48 600-2511 e-Mail: landtechnik@poettinger.co.at Internet: http://www.poettinger.co.at

Gebr. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 D-49509 Recke Telefon: (0 54 53) 91 14 - 0 Telefax: (0 54 53) 91 14 - 14

Pöttinger France

129 b, la Chapelle F-68650 Le Bonhomme Tél.: 03.89.47.28.30 Fax: 03.89.47.28.39

Gebr. PÖTTINGER GMBH Servicezentrum

Spöttinger-Straße 24 Postfach 1561 D-86 899 LANDSBERG / LECH Telefon: Ersatzteildienst: 0 81 91 / 92 99 - 166 od. 169 Kundendienst: 0 81 91 / 92 99 - 130 od. 231 Telefax: 0 81 91 / 59 656
