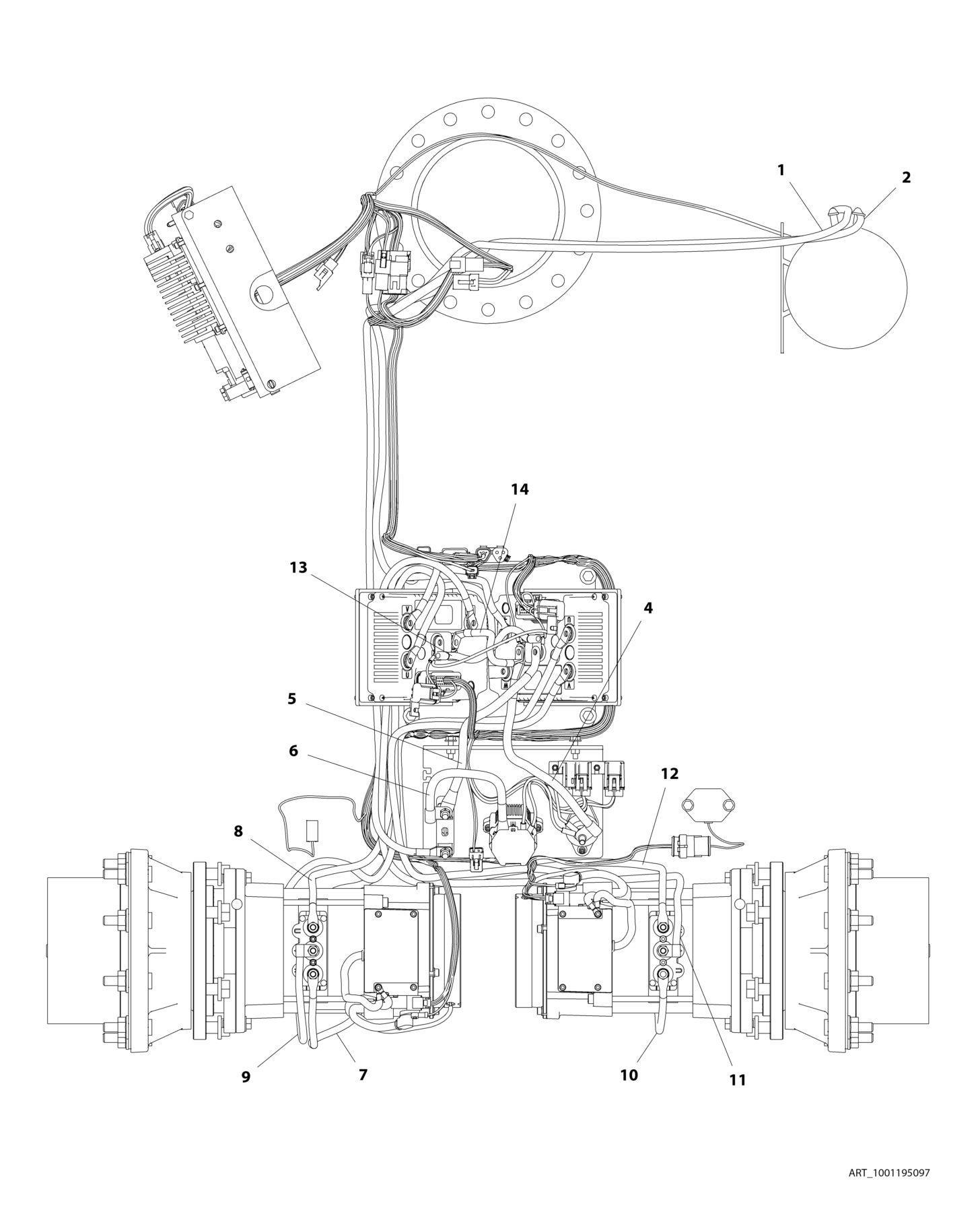

FIGURE 7 24. DRIVE CABLE KIT (ALL SPECS EXCEPT UL SPEC
ITEM PART NUMBER QTY
DESCRIPTION
1001195097 Ref DRIVE CABLE KIT (ALL SPECS EXCEPT UL SPEC) 1 1001179000 1 Cable - Pump Motor + to Fuse 2 1001179001 1 Cable - Pump Motor - to LH Module P 4 1001194283 1 Cable - Ground to LH Module P5 1001194285 1 Cable - RH Module P+ to Fuse 6 1001194288 1 Cable - Contactor to Fuse 7 1001194654 1 Cable - LH Motor W 8 1001194655 1 Cable - LH Motor U 9 1001194656 1 Cable - LH Motor V 10 1001194657 1 Cable - RH Motor U 11 1001194658 1 Cable - RH Motor V 12 1001194659 1 Cable - RH Motor W 13 1001194739 1 Cable - RH Module P+ to LH Module P+ 14 1001194740 1 Cable - LH Module P- to RH Module P-
REV
E
