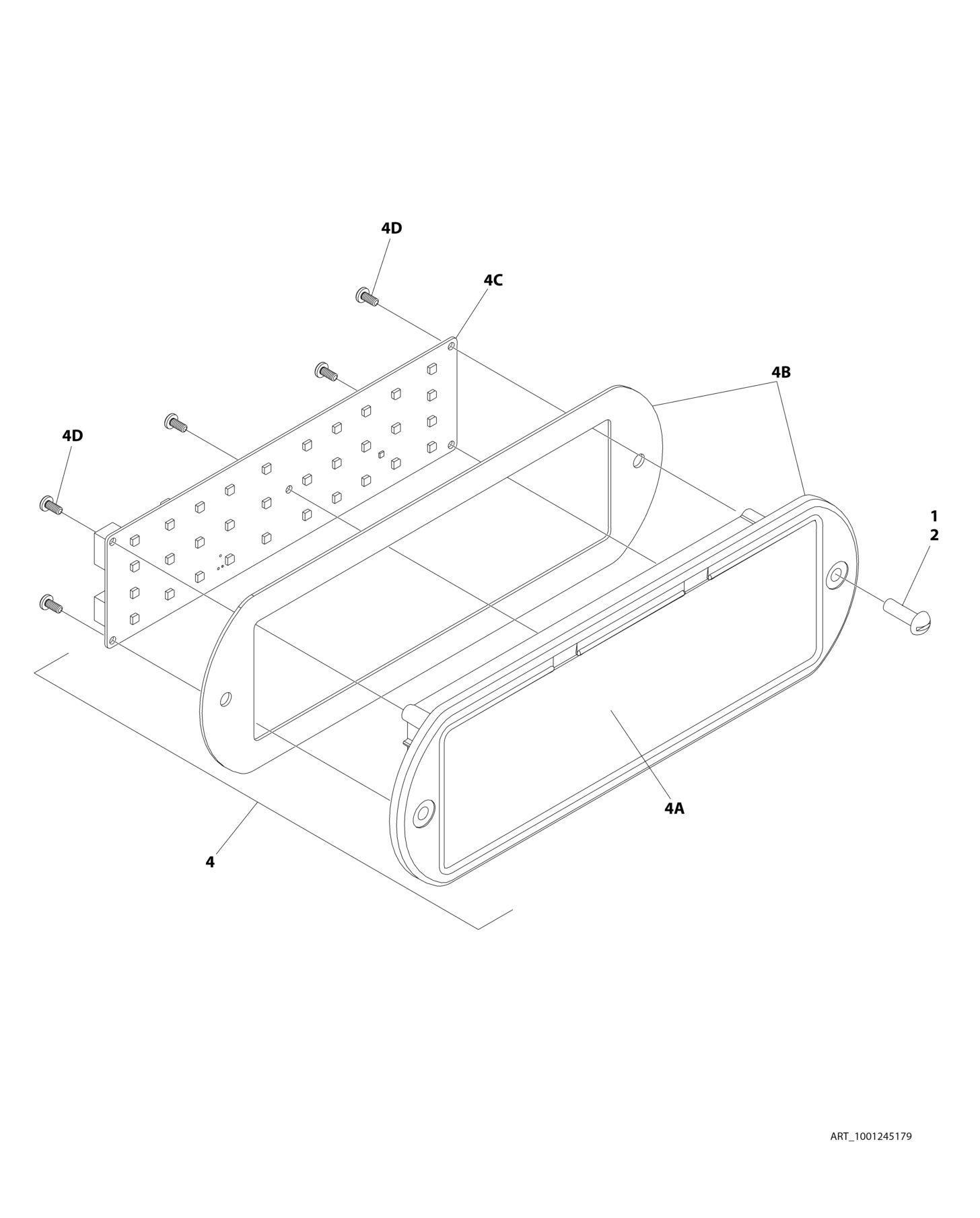

FIGURE 4 14. LIGHT PANEL INSTALLATION

FIGURE 4-14. LIGHT PANEL INSTALLATION

FIGURE 4-14. LIGHT PANEL INSTALLATION

ITEM PART NUMBER QTY

DESCRIPTION

1001245179 Ref LIGHT PANEL INSTALLATION 1 0100035 AR Compound, Locking 2 3911010 2 Screw #10 x 5/8 4 1001245210 1 Light Panel Assembly 4A 1001245164 1 Lens, I-Con 4B 1001245173 1 Bezel (Includes Gasket) 4C 1001238732 1 Panel, LED Light 4D Ref Screw

REV

A
