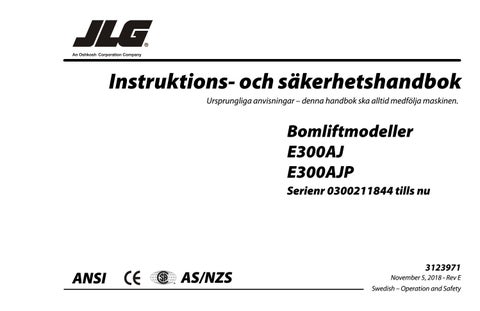

JLG Bomliftmodeller E300AJ E300AJP Instruktions- och säkerhetshandbok_swedish_

Instruktions- och säkerhetshandbok Ursprungliga anvisningar – denna handbok ska alltid medfölja maskinen.

Bomliftmodeller E300AJ E300AJP Serienr 0300211844 tills nu

ANSI

®

AS/NZS

3123971 November 5, 2018 - Rev E Swedish – Operation and Safety

FÖRORD

FÖRORD Den här handboken utgör ett mycket viktigt verktyg! Den ska alltid medfölja maskinen.

Avsikten med handboken är att förse ägare, användare, förare, uthyrare och arrendator med de försiktighetsregler och rutiner som är väsentliga för säker och korrekt funktion när maskinen används i avsett syfte.

Eftersom produkterna förbättras kontinuerligt, förbehåller sig JLG Industries, Inc. rätten att ändra specifikationer utan föregående meddelande. Kontakta JLG Industries, Inc. för uppdaterad information.

3123971

– JLG-lift –

a

FÖRORD

SÄKERHETSSYMBOLER OCH VARNINGSORD

Detta är säkerhetssymbolen. Den används till att varna, när det föreligger risk för personskador. Efterfölj alla säkerhetsmeddelanden som kommer efter denna symbol för att undvika ev. personskador eller dödsolyckor.

ANGER EN ÖVERHÄNGANDE FARLIG SITUATION SOM, OM DEN INTE UNDVIKS, KOMMER ATT LEDA TILL SVÅRA PERSONSKADOR ELLER DÖDSOLYCKOR. DENNA DEKAL HAR EN RÖD BAKGRUND.

ANGER EN POTENTIELLT FARLIG SITUATION SOM, OM DEN INTE UNDVIKS, KAN LEDA TILL LÄTTA ELLER MEDELSVÅRA PERSONSKADOR. DEN KAN OCKSÅ VARNA FÖR OSÄKRA FÖRFARANDEN. DENNA DEKAL HAR EN GUL BAKGRUND.

WICHTIG OBS! IMPORTANT ANGER EN POTENTIELLT FARLIG SITUATION SOM, OM DEN INTE UNDVIKS KAN LEDA TILL SVÅRA PERSONSKADOR ELLER DÖDSOLYCKOR. DENNA DEKAL HAR EN ORANGE BAKGRUND.

b

ANGER INFORMATION ELLER EN FÖRETAGSPOLICY SOM DIREKT ELLER INDIREKT GÄLLER PERSONALENS SÄKERHET ELLER SKYDD AV EGENDOM.

– JLG-lift –

3123971

FÖRORD Vad gäller: DENNA PRODUKT MÅSTE RÄTTA SIG EFTER ALLA RAPPORTER SOM HAR MED SÄKERHET ATT GÖRA. KONTAKTA JLG INDUSTRIES, INC. ELLER DEN AUKTORISERADE REPRESENTANTEN FÖR JLG PÅ PLATSEN FÖR INFORMATION OM SÄKERHETSRAPPORTER SOM KAN HA UTGIVITS FÖR DENNA PRODUKT.

WICHTIG OBS! IMPORTANT JLG INDUSTRIES, INC. SKICKAR UT SÄKERHETSRAPPORTER TILL DEN DOKUMENTERADE ÄGAREN AV DENNA MASKIN. KONTAKTA JLG INDUSTRIES, INC. FÖR ATT SÄKERSTÄLLA ATT DOKUMENTERINGEN SOM GÄLLER DEN NUVARANDE ÄGAREN ÄR RIKTIG.

WICHTIG OBS! IMPORTANT JLG INDUSTRIES, INC. MÅSTE OMEDELBART UNDERRÄTTAS VID ALLA OMSTÄNDIGHETER, DÄR JLG-PRODUKTER HAR VARIT INBLANDADE I EN OLYCKSHÄNDELSE MED PÅFÖLJANDE PERSONSKADOR ELLER DÖDSFALL ELLER NÄR EGENDOM ELLER JLGPRODUKTEN HAR LIDIT AVSEVÄRDA SKADOR.

• Rapporter om olyckshändelser

• Information om efterföljande av normer och föreskrifter

• Publikationer gällande produktsäkerhet

• Frågor gällande speciella produkttillämpningar

• Uppdatering av nuvarande ägare

• Frågor gällande produktmodifiering

• Frågor gällande produktsäkerhet

Kontakta: Product Safety and Reliability Department JLG Industries, Inc. 13224 Fountainhead Plaza Hagerstown, MD 21742 USA eller ditt lokala JLG-kontor (adresserna finns på insidan av omslaget)

Inom USA: Avgiftsfritt nr: 877-JLG-SAFE (877-554-7233)

Utanför USA: Telefon: Fax: E-post:

3123971

– JLG-lift –

240-420-2661 301-745-3713 ProductSafety@JLG.com

c

FÖRORD

REVISIONSJOURNAL

d

Originalutgåva

A – 30 september 2015

Reviderad

B – 19 oktober 2015

Reviderad

C – 30 maj 2015

Reviderad

D – 29 juni 2018 – Reviderade omslag, Prop 65

Reviderad

E – 5 november 2018

– JLG-lift –

3123971

INNEHÅLLSFÖRTECKNING AVSNITT – STYCKE, ÄMNE

SIDA

AVSNITT – STYCKE, ÄMNE

AVSNITT - 1 - SÄKERHETSFÖRESKRIFTER 1.1 1.2

1.3

1.4 1.5

ALLMÄNT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 FÖRE ANVÄNDNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Förarens utbildning och kunskap. . . . . . . . . . . . . . . . . . . 1-1 Inspektion av arbetsplatsen . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Inspektion av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 Allmänt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 Risk för snubbling eller fall . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 Risk för livsfarlig elektrisk stöt . . . . . . . . . . . . . . . . . . . . . . 1-5 Vältningsrisker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7 Risk för klämskador och kollisioner . . . . . . . . . . . . . . . 1-10 BOGSERING, LYFTNING OCH TRANSPORT . . . . . . . . . . . . 1-11 UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11 Underhållsrisker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11 Batteririsker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

AVSNITT - 3 - MASKINENS REGLAGE OCH VARNINGSLAMPOR 3.1 3.2

2.2

3123971

ALLMÄNT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 REGLAGE OCH VARNINGSLAMPOR . . . . . . . . . . . . . . . . . . . 3-1 Markpanel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 Plattformspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10 Varningslampor på plattformspanel. . . . . . . . . . . . . . 3-15

AVSNITT - 4 - ANVÄNDNING AV MASKINEN 4.1 4.2

4.3

AVSNITT - 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN 2.1

SIDA

Funktionsprov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 SkyGuard-funktionstest. . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

UTBILDNING AV PERSONAL. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Förarutbildning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Uppsikt över utbildningen . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Förarens ansvar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 FÖRBEREDELSE, INSPEKTION OCH UNDERHÅLL . . . . . . . 2-2 Inspektion före start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 Daglig rundvandringsinspektion . . . . . . . . . . . . . . . . . . . 2-6

– JLG-lift –

4.4

4.5 4.6

BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 BOMMENS FUNKTIONSKARAKTERISTIKA OCH BEGRÄNSNINGAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 Kapaciteter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 Stabilitet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 ANVÄNDNING AV MOTORN . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6 Strömbrytare/nödstoppskontakt . . . . . . . . . . . . . . . . . . . 4-6 Kontakt för val av plattform/mark . . . . . . . . . . . . . . . . . . 4-6 Aktivering av motorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6 FÖRFLYTTNING (KÖRNING) . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7 Förflyttning framåt och bakåt . . . . . . . . . . . . . . . . . . . . . . 4-9 Förflyttning på en sluttning . . . . . . . . . . . . . . . . . . . . . . 4-10 STYRNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10 PLATTFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10 Justering av plattformens avvägning . . . . . . . . . . . . . 4-10

i

INNEHÅLLSFÖRTECKNING AVSNITT – STYCKE, ÄMNE

SIDA

Plattformsrotation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10 BOM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11 Svängning av bommen . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12 Höjning och sänkning av den övre bommen . . . . . . 4-12 4.8 FUNKTIONSHASTIGHETSVRED. . . . . . . . . . . . . . . . . . . . . . . 4-12 4.9 MASKINENS UPPHÄVNINGSSYSTEM (MSSO) (ENDAST CE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13 4.10 SKYGUARD-FUNKTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13 SkyGuard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13 SkyGuard – SkyLine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13 SkyGuard – SkyEye . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14 Tabell med SkyGuard-funktioner. . . . . . . . . . . . . . . . . . 4-14 4.11 AVSTÄNGNING OCH PARKERING . . . . . . . . . . . . . . . . . . . . 4-15 4.12 LYFTNING OCH FASTSURRNING . . . . . . . . . . . . . . . . . . . . . 4-15 Lyftning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15 Fastsurrning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

AVSNITT – STYCKE, ÄMNE 5.4 5.5 5.6 5.7

4.7

ii

ALLMÄNT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ANMÄLAN OM OLYCKSHÄNDELSE . . . . . . . . . . . . . . . . . . .

FUNKTION I NÖDFALL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Föraren är oförmögen att hantera maskinen . . . . . . .

Plattformen eller kranen har fastnat . . . . . . . . . . . . . . . .

RUTINER FÖR NÖDBOGSERING . . . . . . . . . . . . . . . . . . . . . . .

MANUELLT SÄNKNINGSSYSTEM . . . . . . . . . . . . . . . . . . . . . .

MANUELL SVÄNGNING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MASKINENS UPPHÄVNINGSSYSTEM (MSSO) (ENDAST CE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5-2 5-3 5-5 5-5

AVSNITT - 6 - TILLBEHÖR 6.8

RÖRHÅLLARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Förberedelse och inspektion. . . . . . . . . . . . . . . . . . . . . . .

Användning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6-2 6-2 6-3 6-3

AVSNITT - 7 - ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 7.1 7.2

AVSNITT - 5 - NÖDFALLSRUTINER 5.1 5.2 5.3

SIDA

5-1 5-1 5-1 5-1 5-2

– JLG-lift –

7.3 7.4

INLEDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1 DRIFTSPECIFIKATIONER OCH PRESTANDADATA. . . . . . . 7-1 Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1 Storlekar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3 Kapaciteter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Däck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Hydraulolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Större komponenters vikt. . . . . . . . . . . . . . . . . . . . . . . . . . 7-8 UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10 UNDERHÅLL OCH LADDNING AV BATTERI . . . . . . . . . . . 7-14 Underhåll av batteriet, var tredje månad . . . . . . . . . . 7-14 Batteriladdning, dagligen. . . . . . . . . . . . . . . . . . . . . . . . . 7-15

3123971

INNEHÅLLSFÖRTECKNING AVSNITT – STYCKE, ÄMNE 7.5

7.6

SIDA

AVSNITT – STYCKE, ÄMNE

SIDA

DÄCK OCH HJUL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16 Utbyte av däck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16 Utbyte av hjul och däck . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16 Montering av hjul. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16 TILLÄGGSINFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17

AVSNITT - 8 - INSPEKTIONS- OCH REPARATIONSJOURNAL

3123971

– JLG-lift –

iii

INNEHÅLLSFÖRTECKNING AVSNITT – STYCKE, ÄMNE

SIDA

AVSNITT – STYCKE, ÄMNE

SIDA

Denna sida har avsiktligt lämnats tom.

iv

– JLG-lift –

3123971

FÖRTECKNING PÅ BILDER BILDNUMMER – TITEL 2-1.

3-1.

3-2.

3-3.

3-4.

3-5.

3-6.

4-1.

4-2.

4-3.

4-4.

4-5.

4-6.

4-7.

4-8.

4-9.

4-10.

4-11.

4-12.

4-13.

4-14.

4-15.

4-16.

4-17.

3123971

SIDA

BILDNUMMER – TITEL

Grundläggande terminologi. . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 Markpanel – E300AJ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 Markpanel – E300AJ med upphävningssystem (MSSO) (endast CE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 Markpanel – E300AJP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 Markpanel – E300AJP med upphävningssystem (MSSO) (endast CE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 Plattformspanel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11 Varningslampor på plattformspanel . . . . . . . . . . . . . . . . . 3-16 Minsta stabilitet framåt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3 Minsta stabilitet bakåt – E300AJ . . . . . . . . . . . . . . . . . . . . . . 4-4 Minsta stabilitet bakåt – E300AJP . . . . . . . . . . . . . . . . . . . . . 4-5 Sluttning och lutning i sidled . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 Förflyttning på en sluttning . . . . . . . . . . . . . . . . . . . . . . . . . 4-10 Tabell över lyftning och fastsurrning. . . . . . . . . . . . . . . . . 4-16 Placering av dekaler, ANSI – blad 1 av 5 . . . . . . . . . . . . . . 4-17 Placering av dekaler, ANSI – blad 2 av 5 . . . . . . . . . . . . . . 4-18 Placering av dekaler, ANSI – blad 3 av 5 . . . . . . . . . . . . . . 4-19 Placering av dekaler, ANSI – blad 4 av 5 . . . . . . . . . . . . . . 4-20 Placering av dekaler, ANSI – blad 5 av 5 . . . . . . . . . . . . . . 4-21 Placering av dekaler, CE/Australien – blad 1 av 5 . . . . . 4-24 Placering av dekaler, CE/Australien – blad 2 av 5 . . . . . 4-25 Placering av dekaler, CE/Australien – blad 3 av 5 . . . . . 4-26 Placering av dekaler, CE/Australien – blad 4 av 5 . . . . . 4-27 Placering av dekaler, CE/Australien – blad 5 av 5 . . . . . 4-28 Placering av dekaler, Japan – blad 1 av 5 . . . . . . . . . . . . . 4-31

– JLG-lift –

4-18.

4-19.

4-20.

4-21.

4-22.

4-23.

4-24.

4-25.

4-26.

4-27.

4-28.

4-29.

4-30.

4-31.

4-32.

4-33.

4-34.

4-35.

4-36.

4-37.

4-38.

4-39.

4-40.

4-41.

4-42.

4-43.

SIDA

Placering av dekaler, Japan – blad 2 av 5. . . . . . . . . . . . . 4-32 Placering av dekaler, Japan – blad 3 av 5. . . . . . . . . . . . . 4-33 Placering av dekaler, Japan – blad 4 av 5. . . . . . . . . . . . . 4-34 Placering av dekaler, Japan – blad 5 av 5. . . . . . . . . . . . . 4-35 Placering av dekaler, Korea – blad 1 av 5 . . . . . . . . . . . . . 4-38 Placering av dekaler, Korea – blad 2 av 5 . . . . . . . . . . . . . 4-39 Placering av dekaler, Korea – blad 3 av 5 . . . . . . . . . . . . . 4-40 Placering av dekaler, Korea – blad 4 av 5 . . . . . . . . . . . . . 4-41 Placering av dekaler, Korea – blad 5 av 5 . . . . . . . . . . . . . 4-42 Placering av dekaler, Spanien – blad 1 av 5 . . . . . . . . . . 4-45 Placering av dekaler, Spanien – blad 2 av 5 . . . . . . . . . . 4-46 Placering av dekaler, Spanien – blad 3 av 5 . . . . . . . . . . 4-47 Placering av dekaler, Spanien – blad 4 av 5 . . . . . . . . . . 4-48 Placering av dekaler, Spanien – blad 5 av 5 . . . . . . . . . . 4-49 Placering av dekaler, Frankrike – blad 1 av 5 . . . . . . . . . 4-52 Placering av dekaler, Frankrike – blad 2 av 5 . . . . . . . . . 4-53 Placering av dekaler, Frankrike – blad 3 av 5 . . . . . . . . . 4-54 Placering av dekaler, Frankrike – blad 4 av 5 . . . . . . . . . 4-55 Placering av dekaler, Frankrike – blad 5 av 5 . . . . . . . . . 4-56 Placering av dekaler, Kina – blad 1 av 5 . . . . . . . . . . . . . . 4-59 Placering av dekaler, Kina – blad 2 av 5 . . . . . . . . . . . . . . 4-60 Placering av dekaler, Kina – blad 3 av 5 . . . . . . . . . . . . . . 4-61 Placering av dekaler, Kina – blad 4 av 5 . . . . . . . . . . . . . . 4-62 Placering av dekaler, Kina – blad 5 av 5 . . . . . . . . . . . . . . 4-63 Placering av dekaler, Portugal – blad 1 av 5 . . . . . . . . . . 4-66 Placering av dekaler, Portugal – blad 2 av 5 . . . . . . . . . . 4-67

v

FÖRTECKNING PÅ BILDER BILDNUMMER – TITEL 4-44.

4-45.

4-46.

5-1.

7–1.

vi

SIDA

BILDNUMMER – TITEL

SIDA

Placering av dekaler, Portugal – blad 3 av 5 . . . . . . . . . . 4-68 Placering av dekaler, Portugal – blad 4 av 5 . . . . . . . . . . 4-69 Placering av dekaler, Portugal – blad 5 av 5 . . . . . . . . . . 4-70 Placering av manuell sänkning . . . . . . . . . . . . . . . . . . . . . . . 5-4 Diagram över förarunderhåll och smörjning . . . . . . . . . . 7-9

– JLG-lift –

3123971

FÖRTECKNING PÅ TABELLER TABELLNUMMER – TITEL 1-1 1-2 2-1 6-1 7-1 7-2 7-3 7-4 7-5 7-6 7-7 7-8 7-9 7-10 7-11 7-12 7-13 7-14 7-15 7-16 8-1

3123971

SIDA

TABELLNUMMER – TITEL

SIDA

Minsta säkra avstånd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6 Beaufort-skala (endast som referens) . . . . . . . . . . . . . . . . . 1-9 Tabell över inspektion och underhåll . . . . . . . . . . . . . . . . . 2-3 Tillgängliga tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1 Funktionsspecifikationer – E300AJ . . . . . . . . . . . . . . . . . . . . 7-1 Funktionsspecifikationer – E300AJP . . . . . . . . . . . . . . . . . . 7-2 Storleksdata – E300AJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3 Storleksdata – E300AJP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3 Kapaciteter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Däck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Hydraulolja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4 Specifikationer – Mobil DTE 11M. . . . . . . . . . . . . . . . . . . . . . 7-5 Specifikationer – Mobil DTE 10 Excel 15 . . . . . . . . . . . . . . . 7-5 Specifikationer – Mobilfluid 424 . . . . . . . . . . . . . . . . . . . . . . 7-6 Specifikationer Mobil EAL 224H. . . . . . . . . . . . . . . . . . . . . . . 7-6 Mobil EAL Envirosyn H Specs . . . . . . . . . . . . . . . . . . . . . . . . . 7-7 Quintolubric 888-46. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7 Kritiska stabilitetsvikter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8 Smörjningsspecifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . .7-10 Momenttabell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17 Inspektions- och reparationsjournal . . . . . . . . . . . . . . . . . . 8-1

– JLG-lift –

vii

FÖRTECKNING PÅ TABELLER TABELLNUMMER – TITEL

SIDA

TABELLNUMMER – TITEL

SIDA

Denna sida har avsiktligt lämnats tom.

viii

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER

AVSNITT 1. SÄKERHETSFÖRESKRIFTER 1.1

ALLMÄNT Detta avsnitt behandlar de säkerhetsåtgärder som fordras för att användningen och underhållet av maskinen ska utföras på ett riktigt och säkert sätt. Det är absolut nödvändigt att en daglig rutin, som är baserad på innehållet i denna handbok, upprättas så att maskinen används på rätt sätt. En kvalificerad person måste också upprätta ett underhållsprogram, baserat på den information som ges i denna handbok och i Service- och underhållshandboken, och det måste följas för att säkerställa att maskinen används utan risk.

OM SÄKERHETSFÖRESKRIFTERNA I DENNA HANDBOK INTE EFTERFÖLJS, KAN DET LEDA TILL MASKINSKADOR, EGENDOMSSKADOR, PERSONSKADOR ELLER DÖDSOLYCKOR.

1.2

FÖRE ANVÄNDNING

Förarens utbildning och kunskap

Ägaren/användaren/föraren/uthyraren/hyresmannen får inte använda denna maskin förrän han/hon har läst denna handbok och har genomgått utbildning i maskinens användning under överinseende av en erfaren och kvalificerad förare.

• Hela instruktions- och säkerhetshandboken måste vara genomläst och förstådd innan maskinen används. Kontakta JLG Industries, Inc. om något behöver klargöras eller om ytterligare information om delar av denna handbok behövs.

Detta avsnitt innehåller information om säkerhet, utbildning, inspektioner, underhåll, tillämpning och användning som ägaren, användaren, föraren, utarrenderaren och arrendatorn är ansvariga för. Ta kontakt med JLG Industries, Inc. (”JLG”) med frågor som gäller säkerhet, utbildning, inspektion, underhåll, tillämpning och funktion.

3123971

– JLG-lift –

1-1

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • En förare får inte acceptera ansvaret för användningen av maskinen, förrän han/hon har erhållit tillräcklig träning från kunniga och behöriga personer.

• Denna maskin får endast användas av kunniga, behöriga personer, som har visat att de förstår dess säkra och rätta användning och underhåll.

• Läs, förstå och efterfölj alla skyltar med FARA, VARNING, FÖRSIKTIGHET, samt de instruktioner som gäller användningen, som återfinns på maskinen och i denna handbok.

Inspektion av arbetsplatsen • Användaren måste vidta försiktighetsåtgärder för att undvika alla faror inom arbetsområdet, innan och medan maskinen används.

• Plattformen får inte användas eller höjas medan maskinen står på lastbilar, släpvagnar, tågvagnar, båtar, ställningar eller annan utrustning, om inte skriftligt godkännande har erhållits från JLG.

• Se till att maskinen kommer att användas på ett sätt som är inom dess avsedda tillämpningsområde, som avgjorts av JLG.

• Kontrollera arbetsområdet före användningen med avseende på faror i luften som elektriska ledningar, kranar, viadukter eller andra hinder.

• All personal, som använder maskinen, måste vara förtrogen med dess nödfallsreglage och nödfallsfunktion enligt specifikationerna i denna handbok.

• Kontrollera underlaget med avseende på hål, gupp, avsatser, hinder, skräp, gömda hål och andra risker.

• Läs, förstå och efterfölj alla lokala föreskrifter, gällande lagstiftning och arbetsgivarens föreskrifter som gäller maskinens användning och tillämpning.

• Kontrollera att det inte finns farliga ställen inom arbetsområdet. Använd inte maskinen inom riskfyllda områden utan godkännande från JLG. • Se till att markförhållandena är sådana att de kan bära den högsta däckbelastning, som anges på dekalerna, som sitter på underredet bredvid varje hjul. Kör inte på ett osäkert underlag.

1-2

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER

Inspektion av maskinen

1.3

• Denna maskin får inte användas förrän de inspektioner och funktionsprov, som specificeras i avsnitt 2, har utförts.

ANVÄNDNING

Allmänt

• Använd inte denna maskin förrän den har erhållit service och underhåll enligt specifikationerna i Service- och underhållshandboken (Service and Maintenance).

• Se till att alla säkerhetsanordningar fungerar som de ska. En modifiering av dessa anordningar utgör ett brott mot säkerheten.

• Användning av maskinen kräver full uppmärksamhet. Stanna maskinen helt innan några enheter används, som kan ta uppmärksamheten från säker användning av maskinen, t.ex. mobiltelefon eller kommunikationsradio.

• Använd inte maskinen till något annat ändamål än att placera personal, deras verktyg och utrustning.

• Före användningen måste föraren vara förtrogen med maskinens egenskaper samt reglagens funktionskarakteristika.

MODIFIERING ELLER ÄNDRING AV EN ARBETSPLATTFORM FÅR ENDAST UTFÖRAS EFTER SKRIFTLIGT MEDGIVANDE FRÅN TILLVERKAREN. • Använd aldrig en maskin vars säkerhets- eller varningsskyltar eller dekaler fattas eller är oläsliga.

• Kontrollera att de ursprungliga maskinkomponenterna inte har modifierats och se till att ev. modifieringar har godkänts av JLG. • Undvik ansamling av skräp på plattformsgolvet. Se till att det inte kommer olja, fett och andra ämnen som kan orsaka halka på skorna och plattformsgolvet.

3123971

– JLG-lift –

• Använd aldrig en maskin som inte fungerar som den ska.

Stäng av den om den inte fungerar på rätt sätt. Ta den ur bruk och anmäl det till vederbörlig överordnad.

• Inga säkerhetsanordningar får tas bort, modifieras eller sättas ur stånd.

• För aldrig en kontakt eller en spak snabbt genom neutralläget till motsatt riktning. För alltid kontakten till neutralläget och gör en paus, innan den flyttas till nästa funktion. Flytta reglagen med ett långsamt och jämnt tryck.

• Låt inte någon manipulera eller använda maskinen från marken (annat än i nödfall), när det finns personal på plattformen.

1-3

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Transportera inte någonting på plattformsräcket utan godkännande från JLG. • När två eller flera personer befinner sig på plattformen, är föraren den som är ansvarig för alla maskinfunktioner.

• Se alltid till att elverktyg har lagts undan ordentligt och att de inte hänger i sina sladdar från plattformen.

• Placera alltid bommen över bakaxeln i linje med rörelseriktningen vid körning. Kom ihåg att om bommen befinner sig över framaxeln kommer styrnings- och körningsfunktionerna att vara omkastade.

• Försök inte assistera en maskin som har fastnat eller som inte fungerar genom att skjuta på eller dra den. Den kan dock dras i underredets fastsurrningsöglor.

• Hydraulcylindrar drabbas av termisk utvidgning och krympning. Detta kan resultera i förändringar av bommens och/eller plattformens position när maskinen står stilla. Faktorer som kan påverka termisk förändring inkluderar den tidsperiod som maskinen står stilla, hydrauloljetemperaturen, lufttemperaturen samt bommens och plattformens position.

Risk för snubbling eller fall • Alla som befinner sig på plattformen under användningen måste använda en hel sele med en säkerhetslina som är fastsatt vid en godkänd fästpunkt för säkerhetslinor. Endast en (1) säkerhetslina får sättas fast i varje fästpunkt.

• Sänk ned plattformen helt och stäng av all ström innan du lämnar maskinen.

• Ta av alla ringar, armbandsklockor och smycken innan maskinen används. Använd åtsittande kläder och bind upp långt hår för att inte fastna i utrustningen.

• Personer, som är påverkade av läkemedel eller alkohol, eller som lider av epilepsi, yrsel eller har försämrad fysisk kontroll, får inte använda denna maskin.

1-4

• Gå endast in på och ut från plattformen genom grinden.

Var ytterst försiktig vid ingången i eller utgången ur plattformen. Se till att plattformen är helt sänkt. Vänd dig mot maskinen när du kliver på eller av plattformen och bibehåll alltid en ”trepunktskontakt” med maskinen – två händer och en fot eller två fötter och en hand.

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Se till att alla grindar är stängda och låsta innan maskinen används.

Risk för livsfarlig elektrisk stöt • Den här maskinen är inte isolerad och ger inget skydd vid kontakt med eller närhet till elektrisk ström.

• Stå alltid stadigt med båda fötterna på plattformsgolvet.

Använd aldrig stegar, lådor, plankor eller liknande föremål till att utöka räckvidden från plattformen.

• Se till att det inte finns olja, lera eller andra ämnen som kan orsaka halka på skorna eller på plattformsgolvet.

3123971

– JLG-lift –

1-5

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER Tabell 1-1. Minsta säkra avstånd

OBS!

• Håll ett säkert avstånd till elledningar, elektriska apparater eller strömförande delar (isolerade eller inte) enligt det minsta säkra avstånd som specificeras i Tabell 1-1.

• Ta maskinens och elledningarnas rörelser med i beräkningen.

1-6

Spänningsområde (fas-till-fas)

MINSTA SÄKRA AVSTÅND i meter (fot)

0 till 50 kV

3 (10)

Över 50kV till 200 kV

5 (15)

Över 200 kV till 350 kV

6 (20)

Över 350 kV till 500 kV

8 (25)

Över 500 kV till 750 kV

11 (35)

Över 750 kV till 1000 kV

14 (45)

Detta krav gäller utom där arbetsgivarens, lokala eller statliga föreskrifter är strängare.

• Bibehåll ett avstånd på minst 3 m (10 ft) mellan maskinen, personalen på plattformen, deras verktyg eller utrustning och en elektrisk ledning eller apparat med upp till 50 000 volt.

Ett extra avstånd på 0,3 meter fordras för varje ytterligare 30 000 volt eller del därav.

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Det minsta säkra avståndet kan reduceras om isoleringsspärrar har installerats för att förhindra kontakt och om spärrarna är avsedda för spänningen i den ledning som isoleras. Dessa spärrar får inte utgöra en del av (eller vara fastsatta på) maskinen. Det minsta säkra avståndet ska reduceras till ett avstånd inom isoleringsspärrens avsedda arbetsområde. Detta ska avgöras av en kvalificerad person i enlighet med fordringarna från arbetsgivaren samt lokala och statliga myndigheter angående arbete i närheten av strömförande utrustning.

Vältningsrisker • Föraren måste känna till underlaget före förflyttningen. Överskrid inte den största tillåtna sluttningen eller lutningen i sidled under körningen.

MASKINEN ELLER PERSONALEN FÅR INTE BEFINNA SIG INOM DET FÖRBJUDNA OMRÅDET. UTGÅ IFRÅN ATT ALLA ELEKTRISKA DELAR ELLER LEDNINGAR ÄR STRÖMFÖRANDE OM INTE ANNAT ANMÄLTS.

• Höj inte plattformen och kör inte med höjd plattform på ett sluttande, ojämnt eller mjukt underlag. Se till att maskinen står på ett stadigt, vågrätt och jämnt underlag innan plattformen höjs eller maskinen flyttas med höjd plattform.

• Underlagets kapacitet måste kontrolleras före körning på golv, broar, lastbilar och andra underlag.

3123971

– JLG-lift –

1-7

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Överskrid aldrig den största arbetsbelastning som specificerats för plattformen. Håll all last inom plattformen om inte annat godkänts av JLG. • Håll ett avstånd på minst 0,6 m (2 ft) mellan maskinens underrede och hål, gupp, branter, hinder, skräp, dolda hål eller andra faror på underlaget.

• Vindhastigheten kan vara betydligt högre vid högre höjd än i marknivå.

• Skjut inte på eller dra i något föremål med bommen.

• Försök aldrig använda maskinen som en kran. Bind inte fast maskinen vid något byggnadsverk. Sätt aldrig fast en vajer, kabel el. dyl. på plattformen.

• Om bommen eller plattformen befinner sig i ett läge där ett eller flera hjul inte har kontakt med marken, måste alla personer lämna plattformen, innan maskinen stabiliseras. Använd en kran, en gaffeltruck eller annan lämplig utrustning till att stabilisera maskinen.

1-8

• Använd inte maskinen när vindförhållandena, inklusive byar, överskrider 12,5 m/s (28 mph) Faktorer som påverkar vindhastigheten är: plattformens höjd, omgivande byggnadsverk, lokala väderlekshändelser och annalkande stormar. Se Tabell 1-2, Beaufort-skalan (endast som referens) eller använd andra sätt att bevaka vindförhållanden.

• Vindhastigheten kan ändras snabbt. Ta alltid hänsyn till annalkande väderlekshändelser, den tid det tar att sänka plattformen och metoder för att bevaka aktuella och potentiella vindförhållanden.

• Utöka inte plattformens eller lastens yta. En större yta som utsätts för vind minskar stabiliteten.

• Utöka inte plattformens storlek med icke godkända modifieringar eller tillbehör.

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER WICHTIG OBS! ANVÄND INTE MASKINEN NÄR VINDFÖRHÅLLANDENA ÖVERSKRIDER 12,5 M/S (28 MPH).

Tabell 1-2. Beaufort-skala (endast som referens)

3123971

Vindhastighet

Beaufortnummer

m/s

mph

0

0–0,2

0

1

0,3–1,5

1–3

Lätt rörelse

Vindens rörelse syns i rök.

2

1,6–3,3

4–7

Lätt bris

Vinden känns på huden. Löv rasslar.

3

3,4–5,4

8–12

Mild bris

Löv och mindre kvistar rör sig konstant.

4

5,5–7,9

13–18

God bris

Damm och lösa pappersbitar lyfts. Mindre grenar börjar röra sig.

5

8,0–10,7

19–24

Frisk bris

Mindre träd vajar.

6

10,8–13,8

25–31

Styv bris

Stora grenar rör sig. Flaggor vajar nästan horisontellt. Svårt att använda ett paraply.

7

13,9–17,1

32–38

Kuling/styv kuling

Stora träd rör sig. Svårt att gå i motvind.

8

17,2–20,7

39–46

Hård kuling

Trädkvistar bryts av. Bilar slingrar på vägen.

9

20,8–24,4

47–54

Halv storm

Lätta strukturella skador.

Beskrivning Stiltje

Omgivningstillstånd Stiltje. Rök går rakt upp i luften.

– JLG-lift –

1-9

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Se till att övrig personal håller ett avstånd på minst 1,8 m (6 ft) till maskinen under all körning eller rotation.

Risk för klämskador och kollisioner • All personal måste använda en godkänd hjälm.

• Kontrollera att det finns nog med plats ovanför, vid sidan om och under plattformen när den ska höjas eller sänkas eller under körningen.

• Anpassa körhastigheten efter markförhållandena, trafiken, sikten, lutningen, var personalen befinner sig och andra förhållanden som kan orsaka kollision eller personskador.

• Var medveten om stoppsträckan vid alla hastigheter.

När maskinen förflyttats med hög hastighet, måste låg hastighet ställas in, innan maskinen stoppas. Använd endast låg hastighet på sluttningar.

• Kör inte med hög hastighet i tättbebyggda eller trånga områden eller vid backning.

• Var alltid ytterst försiktig så att ingenting går emot eller hamnar i vägen för reglagen eller personalen på plattformen.

• Se till att förarna av andra maskiner uppe i luften eller nere på marken är medvetna om, att arbetsplattformen finns i närheten. Koppla från strömförsörjningen till traverser.

• Alla kroppsdelar ska vara innanför plattformen under användningen.

• Varna personalen för att arbeta, stå eller gå under en höjd plattform eller bom. Placera barriärer på golvet om så behövs.

• Använd bomfunktionerna (inte körfunktionerna) till att manövrera plattformen i närheten av hinder.

• Låt alltid någon hålla utkik vid körning på platser där sikten är skymd.

1-10

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER

1.4

BOGSERING, LYFTNING OCH TRANSPORT

1.5

• Låt aldrig personal vara kvar på plattformen medan maskinen bogseras, lyfts eller transporteras.

Detta avsnitt innehåller allmänna säkerhetsföreskrifter, som måste följas vid underhållet av denna maskin. Ytterligare föreskrifter som måste följas vid underhållet har lagts till på lämpliga ställen i denna handbok och i Service- och underhållshandboken (“Service and Maintenance”). Det är ytterst viktigt att underhållspersonal ger akt på dessa föreskrifter för att undvika ev. person-, maskin- eller egendomsskador. Ett underhållsprogram måste upprättas av en kvalificerad person och det måste följas för att säkerställa en säker användning av maskinen.

• Denna maskin får inte bogseras annat än i nödfall, om den slutar fungera, när strömmen avbryts eller vid lastning eller lossning. Se avsnittet “Nödfallsrutiner” i denna handbok ang. nödfallsbogsering.

• Se till att bommen befinner sig i förvaringsläget och att svängskivan är spärrad före bogsering, lyftning eller transport. Det får inte finnas några verktyg på plattformen.

• När maskinen lyfts, får endast anvisade lyftpunkter användas.

Lyft maskinen med en anordning som är stark nog.

UNDERHÅLL

Underhållsrisker

• Se avsnittet “Användning av maskinen” i denna handbok ang. information om lyftning.

• Stäng av strömmen till alla reglage och se till att inga rörliga delar kan röras oavsiktligt innan ev. justeringar eller reparationer utförs.

• Arbeta aldrig under en plattform förrän den har sänkts helt eller annars förhindrats från att röra sig genom lämpliga säkerhetsstöd, klossar eller stöd från en kran.

• Försök INTE reparera eller dra åt hydraulslangar eller kopplingar medan maskinen är igång eller medan hydraulsystemet står under tryck.

• Befria alltid alla hydraulledningar från tryck, innan hydraulkomponenter lossas eller tas bort.

3123971

– JLG-lift –

1-11

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER • Använd INTE händerna till att söka efter läckage. Använd en bit papp eller papper. Använd handskar till att skydda händerna mot utsprutande vätska.

• Använd inte maskinen som jord vid svetsning.

• När svets- eller metallkapningsarbeten utförs måste du se till att maskinen skyddas mot kontakt med svetsstänk eller smält metall.

• Tanka inte medan motorn är igång.

• Använd endast godkända, ej lättantändliga rengöringsmedel.

• Ersätt inte komponenter som är avgörande för stabiliteten, såsom batterier eller solida däck, med komponenter som har annorlunda vikt eller specifikation. Maskinen får inte modifieras på något sätt som inverkar på stabiliteten.

• Se Service- och underhållshandboken angående vikten på delar som är kritiska för stabiliteten.

• Se till att utbytesdelar eller -komponenter är identiska med de ursprungliga delarna eller komponenterna.

MODIFIERING ELLER ÄNDRING AV EN ARBETSPLATTFORM FÅR ENDAST UTFÖRAS EFTER SKRIFTLIGT MEDGIVANDE FRÅN TILLVERKAREN.

• Försök aldrig flytta tunga delar utan hjälp av en mekanisk anordning. Lämna inte tunga föremål i ett osäkert läge. Se till att det finns tillräckligt stöd när maskinkomponenter höjs.

1-12

– JLG-lift –

3123971

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER

Batteririsker • Koppla alltid loss batterierna vid service på elektriska komponenter eller när svetsarbete utförs på maskinen.

• Ingen får röka och ingen öppen eld eller gnistor får förekomma i närheten av batteriet vid laddning eller service.

BATTERIVÄTSKAN ÄR YTTERST FRÄTANDE, UNDVIK ALLTID KONTAKT MED HUD OCH KLÄDER. SKÖLJ OMEDELBART EV. UTSATTA DELAR MED RENT VATTEN OCH SÖK LÄKARHJÄLP.

• Lägg inte verktyg eller andra metallföremål över batteripolerna.

• Batterierna får endast laddas i ett väl ventilerat utrymme.

• Undvik att fylla batterierna för mycket. Tillsätt inte destillerat vatten förrän batterierna är helt laddade.

• Använd alltid hand-, ögon- och ansiktsskydd vid service på batterierna. Se till att batterisyran inte kommer i kontakt med huden eller kläderna.

3123971

– JLG-lift –

1-13

AVSNITT 1 – SÄKERHETSFÖRESKRIFTER

ANMÄRKNINGAR:

1-14

– JLG-lift –

3123971

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN

AVSNITT 2. ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN 2.1 UTBILDNING AV PERSONAL En arbetsplattform är avsedd för hantering av personal, den får endast användas och underhållas av utbildad personal.

Personer som är påverkade av läkemedel eller alkohol eller som lider av epilepsi, yrsel eller har försämrad fysisk kontroll får inte använda denna maskin.

Förarutbildning Förarutbildningen måste omfatta följande: 1. Hur plattformsreglagen, markreglagen, nödfallsreglagen och säkerhetssystemet används samt deras begränsningar.

2. Skyltar och dekaler med instruktioner och varningar på maskinen.

7. Hur faror, som oskyddade elektriska ledningar, undviks.

8. Särskilda arbetskrav eller särskild maskintillämpning.

Uppsikt över utbildningen En kvalificerad person måste övervaka utbildningen, som bör ske på ett öppet område utan hinder, tills eleven har lärt sig att kontrollera och köra maskinen på ett säkert sätt.

Förarens ansvar Föraren måste lära sig att han/hon har ansvaret och befogenheten att stänga av maskinen i händelse av en felfunktion eller annat osäkert förhållande, som gäller antingen maskinen eller arbetsplatsen.

3. Regler på arbetsplatsen och gällande lagstiftning.

4. Hur ett godkänt fallskydd används.

5. Tillräcklig kännedom om maskinens mekaniska funktion för att kunna känna igen en felfunktion eller något som kan leda till en felfunktion.

6. Det säkraste sättet att köra maskinen där det finns överhäng, annan rörlig utrustning eller hinder, svackor, hål och branter.

3123971

2-1

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN

2.2 FÖRBEREDELSE, INSPEKTION OCH UNDERHÅLL Följande tabell omfattar den regelbundna inspektion och det underhåll som rekommenderas av JLG Industries, Inc. Ta reda på de lokala föreskrifter som gäller ytterligare krav för arbetsplattformar. Inspektioner och underhåll måste utföras oftare, när maskinen används under svåra förhållanden, om maskinen används mycket ofta eller om den körs hårt.

2-2

ENLIGT JLG INDUSTRIES, INC. ÄR EN FABRIKSUTBILDAD SERVICETEKNIKER EN PERSON SOM HAR GENOMGÅTT OCH KLARAT JLG-SERVICESKOLAN FÖR DEN AKTUELLA JLG-MODELLEN.

3123971

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN Tabell 2-1. Tabell över inspektion och underhåll Typ

Hur ofta

Ansvarig i första hand

Servicebehörighet

Referens

Inspektion före start

Före varje dags användning eller vid byte av förare.

Användaren eller föraren

Användaren eller föraren

Instruktions- och säkerhetshandboken

Inspektion före leveransen (se anmärkningen)

Före varje försäljning, arrende eller uthyrning.

Ägaren, återförsäljaren eller användaren

En kvalificerad JLG-tekniker

Service- och underhållshandboken och vederbörligt JLG-inspektionsformulär

Ofta förekommande inspektioner (se anmärkningen)

När maskinen använts i tre månader eller 150 timmar, bero- Ägaren, återförsäljaren eller ende på vilket som kommer först, eller användaren inte har använts på över tre månader eller har inhandlats begagnad.

En kvalificerad JLG-tekniker

Service- och underhållshandboken och vederbörligt JLG-inspektionsformulär

Årlig inspektion av maskinen (se anmärkningen)

Årligen, inte mer än 13 månader efter den senaste inspektio- Ägaren, återförsäljaren eller nen. användaren

Fabriksutbildad servicetekniker (rekommenderas)

Service- och underhållshandboken och vederbörligt JLG-inspektionsformulär

Förebyggande underhåll

Med de mellanrum som anges i Service- och underhållshandboken.

En kvalificerad JLG-tekniker

Service- och underhållshandboken

OBS!

3123971

Ägaren, återförsäljaren eller användaren

Inspektionsformulär kan erhållas från JLG. Använd Service- och underhållshandboken när inspektionerna utförs.

2-3

AVSNITT 2 - ANVĂ„NDARENS ANSVAR, FĂ–RBEREDELSE OCH INSPEKTION AV MASKINEN

1.

2.

3.

4.

5.

6.

7.

8.

Plattform Plattformspanel Jibbens vridanordning (endast E300AJP) Teleskopsektion Huvudbom Svängskiva Motvikt Ej drivnav

9.

10.

11.

12.

13.

14.

15.

16.

Batterilüda Drivnav Markpanel Powertrack Jibb Plattformens vridanordning SkyGuard (i fÜrekommande fall) Tvärskena (i fÜrekommande fall)

0"$

Fig. 2-1. Grundläggande terminologi

2-4

3123971

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN 4. Instruktions- och säkerhetshandbok – se till att det finns ett exemplar i det vind- och regntäta förvaringsfacket.

Inspektion före start Denna inspektion ska inkludera samtliga följande punkter: 1. Renlighet – kontrollera att ingenting läcker (olja, bränsle eller batterivätska) och avlägsna ev. främmande föremål.

Rapportera eventuella läckage till vederbörlig underhållspersonal.

2. Konstruktion – kontrollera att maskinen inte har bucklor, skador, svets- eller metallsprickor eller andra fel.

5. Daglig rundvandringsinspektion – följ anvisningarna.

6. Batteri – ladda efter behov.

7. Hydraulolja – kontrollera nivån. Se till att hydraulolja fylls på när så behövs.

8. Tillbehör/redskap – se instruktionsboken för varje redskap eller tillbehör, som installerats på maskinen, ang. anvisningar som gäller särskilda inspektioner, användning och underhåll.

9. Funktionsprov – när rundvandringsinspektionen avslutats, ska funktionsprov på alla system utföras på ett område utan hinder ovanför maskinen eller på marken. Se avsnitt 4 för mer detaljerade anvisningar.

Metallspricka

Svetsspricka

3. Dekaler och skyltar – kontrollera att alla är rena och läsliga.

Se till att inga dekaler eller skyltar fattas. Se till att alla oläsliga dekaler eller skyltar rengörs eller ersätts.

3123971

OM MASKINEN INTE FUNGERAR PÅ RÄTT SÄTT, SKA DEN OMEDELBART STÄNGAS AV. RAPPORTERA PROBLEMET TILL VEDERBÖRLIG UNDERHÅLLSPERSONAL. ANVÄND INTE MASKINEN FÖRRÄN DEN HAR FÖRKLARATS VARA FUNKTIONSDUGLIG.

2-5

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN

Daglig rundvandringsinspektion

0"$

2-6

3123971

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN

Allmänt Börja rundvandringen vid punkt 1 på diagrammet. Fortsätt att kontrollera varje punkt i ordningsföljd med avseende på de tillstånd som upptas i följande checklista.

5. Hjul och däck – sitter fast ordentligt, inga muttrar fattas.

Kontrollera att det inte finns slitet mönster, hack, revor eller andra fel. Kontrollera att hjulen inte är skadade eller korroderade.

6. Drivmotor, bromsar och nav – inga tecken på läckage.

7. Huv – se Anmärkning gällande inspektionen.

UNDVIK PERSONSKADOR GENOM ATT SE TILL ATT MASKINEN ÄR AVSTÄNGD. ANVÄND INTE MASKINEN FÖRRÄN ALLA FEL HAR ÅTGÄRDATS. ANMÄRKNING GÄLLANDE INSPEKTIONEN: Förutom de kontroller som nämns nedan, se till att inga delar fattas eller är lösa, att de sitter fast ordentligt och att det inte finns synliga tecken på skador, läckage eller slitage.

1. Plattform och grind – fotkontakten fungerar på rätt sätt och har inte modifierats, inaktiverats eller blockerats. Lås och gångjärn fungerar som de ska.

2. Plattforms- och markpaneler – kontakter och spakar återgår till neutralläget, dekaler/skyltar sitter fast och är läsliga, reglagens markeringar är läsliga.

3. Bommar/knäleder/svängskiva – se Anmärkning gällande inspektionen.

4. Rotationsmotor och snäckdrev – inga tecken på skador.

3123971

8. Alla hydraulcylindrar – inga synliga skador, vridtappar och hydraulslangar är oskadade och läcker inte.

9. Svängskivans lager – tecken på rätt utförd smörjning. Inga tecken på lösa skruvar eller på ett spel mellan lagret och maskinen.

10. Parallellstagsändar och styrspindlar – se Anmärkning gällande inspektionen.

11. Hydraulpump och behållare – se ”Anmärkning gällande inspektionen”.

12. Plattformens vridanordning – se Anmärkning gällande inspektionen.

13. Jibbens vridanordning – se Anmärkning gällande inspektionen.

14. Batteriutrymme – batterierna har rätt elektrolytnivå och kablarna sitter ordentligt, se ”Anmärkning gällande inspektionen”.

2-7

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN 15. Motvikt – se ”Anmärkning gällande inspektionen”.

16. Manuell sänkning – se ”Anmärkning gällande inspektionen”.

17. SkyGuard (i förekommande fall) – se Anmärkning gällande inspektionen.

Funktionsprov Utför funktionsprovet på följande sätt: 1. Från markpanelen utan någon belastning på plattformen: a. Kontrollera att alla skydd över kontakter och lås sitter på plats. b. Använd alla funktioner och se till att de fungerar som de ska. c. Se till att alla maskinfunktioner inaktiveras, när nödstoppskontakten trycks in. d. Se till att bommens alla funktioner avbryts, när kontakten för funktionsaktivering släpps.

2. Från plattformspanelen: a. Se till att plattformspanelen sitter ordentligt fast på rätt ställe. b. Kontrollera att alla skydd över kontakter och lås sitter på plats. c. Använd alla funktioner och se till att de fungerar som de ska. d. Se till att alla maskinfunktioner inaktiveras, när nödstoppskontakten trycks in. e. Se till att alla maskinfunktioner avbryts när fotkontakten släpps.

2-8

3123971

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN 3. Med plattformen i förvaringsläget: a. Kör maskinen på en sluttning, som inte överstiger specifikationen och stanna för att kontrollera att bromsarna håller. b. Kontrollera att lutningsvarningslampan fungerar som den ska.

4. Sväng bommen över endera bakhjulet och se till att körriktningslampan tänds och att upphävningskontakten för körriktning måste användas för att körfunktionen ska fungera.

3123971

2-9

AVSNITT 2 - ANVÄNDARENS ANSVAR, FÖRBEREDELSE OCH INSPEKTION AV MASKINEN

SkyGuard-funktionstest OBS!

OBS!

På maskiner utrustade med SkyLine sätter du tillbaka den magnetiska änden av kabeln vid fästet.

Se Avsnitt 4.10 för mer information om driften av SkyGuard.

Från plattformspanelen i ett område fritt från hinder: 1. Använd utdragningsfunktionen.

Om SkyGuard förblir aktiverad efter en funktionsåtergång eller ett funktionsstopp, ska du hålla SkyGuard-upphävningskontakten intryckt för att möjliggöra normal maskinfunktion tills sensorn kopplas bort.

2. Aktivera SkyGuard-sensorn: a. SkyGuard – Tryck med en styrka på ca 222 Nm (50 lb) på den gula stången. b. SkyGuard – SkyLine – Tryck på kabeln för att bryta den magnetiska anslutningen mellan kabeln och det höga fästet. c. SkyGuard – SkyEye – Placera armen eller handen i sensorstrålens bana.

3. När sensorn har aktiverats kontrollerar du följande villkor: a. Utdragningsfunktionen stoppas och indragningsfunktionen fungerar under en kort tid. b. Signalhornet ljuder. c. Om den är utrustad med ett SkyGuard-ljus tänds ljuset.

4. Koppla från SkyGuard-sensorn, släpp reglagen och återställ sedan fotkontakten. Kontrollera att normal drift är tillgänglig.

2-10

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

AVSNITT 3. MASKINENS REGLAGE OCH VARNINGSLAMPOR 3.1

OBS!

ALLMÄNT WICHTIG OBS!

TILLVERKAREN HAR INGEN DIREKT KONTROLL ÖVER MASKINENS TILLÄMPNING OCH ANVÄNDNING. ANVÄNDAREN ELLER FÖRAREN ÄR ANSVARIG FÖR ATT SÄKERHETSFÖRESKRIFTERNA EFTERFÖLJS. Detta avsnitt innehåller den information som krävs för att förstå reglagens funktion.

3.2

REGLAGE OCH VARNINGSLAMPOR

OBS!

3123971

Denna maskin är utrustad med manöverbord, som använder symboler för att visa reglagens funktion. På ANSI-maskiner hänvisas till dekalen med dessa symboler och deras motsvarande funktioner, som sitter på framsidan av plattformspanelen eller bredvid markpanelen.

– JLG-lift –

Symbolerna på manöverpanelerna är formade på olika sätt för att upplysa föraren om olika typer av funktionstillstånd som kan uppträda. Vad dessa symboler betyder, förklaras nedan.

Anger en potentiellt farlig situation som, om den inte åtgärdas, kan leda till allvarliga eller livsfarliga personskador. Denna lampa är röd.

Anger ett onormalt förhållande som, om det inte åtgärdas, kan leda till maskinskador eller till att maskinen inte fungerar. Denna lampa är gul.

Anger viktig information som gäller arbetsförhållandet, d.v.s. rutiner som är av vikt för ett säkert arbete.

Denna lampa är grön med undantag för kapacitetslampan, som kommer att vara grön eller gul beroende på plattformens läge.

3-1

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR ning, höjning av huvudbommen eller jibben, upphävning av plattformsavvägning och plattformens vridning.

UNDVIK ALLVARLIGA PERSONSKADOR GENOM ATT INTE ANVÄNDA MASKINEN OM DE SPAKAR ELLER KONTAKTER, SOM STYR PLATTFORMENS RÖRELSE, INTE ÅTERGÅR TILL NEUTRALLÄGET (AV) NÄR DE SLÄPPS.

Tre lysdiodlampor anger batteriets laddningsstatus. Grön: anger att batteriet är laddat till 100 %. Gul: anger att laddaren är igång. Röd: anger ett onormalt batteritillstånd.

Markpanel Se Fig. 3-1., Fig. 3-2., Fig. 3-3. och Fig. 3-4.

OBS!

OBS!

1. Batteriets laddningsstatus

När maskinen är avstängd, måste väljarkontakten för plattforms-/markreglage samt nödstoppskontakten vara AV.

2. Funktionsaktivering Aktiveringsbrytaren ska tryckas NED när motorn är igång för att samtliga bomreglage ska aktiveras.

När strömbrytaren/nödstoppskontakten är utdragen (på) utan att motorn är igång, ljuder ett larm som betyder att strömmen är på.

3. Höjning/sänkning av huvudbommen Höjer och sänker huvudbommen när den hålls uppåt eller nedåt.

OBS!

3-2

Brytaren för aktivering av funktioner ska hållas intryckt för att följande funktioner ska kunna utföras: utskjutning/indragning av huvudbommen, höjning/sänkning av undre bom, sväng-

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

14 13

1

12 11 2 9

3

8 4

5

7

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

Batteriets laddningsstatus Funktionsaktivering Höjning/sänkning av huvudbommen Höjning/sänkning av undre bom Svängning Val av plattform/mark Strömbrytare/nödstopp Utskjutning/indragning Höjning/sänkning av jibben Används ej Plattformens läge Plattformsrotation Överbelastad plattform Indikatormätare

1001109630 B

6 Fig. 3-1. Markpanel – E300AJ

3123971

– JLG-lift –

3-3

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

Batteriets laddningsstatus Funktionsaktivering Höjning/sänkning av huvudbommen Höjning/sänkning av undre bom Svängning Val av plattform/mark Strömbrytare/nödstopp Utskjutning/indragning Höjning/sänkning av jibben Används ej Plattformens läge Plattformsrotation Överbelastad plattform Indikatormätare Maskinens upphävningssystem (MSSO)

Fig. 3-2. Markpanel – E300AJ med upphävningssystem (MSSO) (endast CE)

3-4

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

14 13

1

12 11 2

10 9

3

8 4

7

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

Batteriets laddningsstatus Funktionsaktivering Huvudbom Undre bom Svängning Val av plattform/mark Strömbrytare/nödstopp Utskjutning/indragning Höjning/sänkning av jibben Jibbrotation Plattformens läge Plattformsrotation Överbelastad plattform Indikatormätare

1001109655 B

5 6 Fig. 3-3. Markpanel – E300AJP

3123971

– JLG-lift –

3-5

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

Batteriets laddningsstatus Funktionsaktivering Huvudbom Undre bom Svängning Val av plattform/mark Strömbrytare/nödstopp Utskjutning/indragning Höjning/sänkning av jibben Jibbrotation Plattformens läge Plattformsrotation Överbelastad plattform Indikatormätare Maskinens upphävningssystem (MSSO)

Fig. 3-4. Markpanel – E300AJP med upphävningssystem (MSSO) (endast CE)

3-6

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 4. Höjning/sänkning av undre bom

OBS!

Höjer och sänker knäleden och de undre bommarna.

När väljarkontakten står i mittläget är strömmen avstängd till båda manöverpanelerna. Ta ut nyckeln så att reglagen inte kan användas. Nyckeln kan tas ut i plattformsläget på maskiner med CE-specifikation. Nyckeln måste vara tillgänglig för markpersonal i händelse av en nödsituation.

6. Väljarkontakt för plattforms-/markreglage

5. Sväng

En nyckelförsedd kontakt med tre lägen förser plattformspanelen med ström när den står i plattformsläget. När den vrids till MARKläget, stängs strömmen av till plattformen och endast markreglagen fungerar.

Roterar svängskivan 350 grader, ej kontinuerligt. Aktivera genom att hålla kontakten åt VÄNSTER eller HÖGER.

3123971

– JLG-lift –

3-7

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 9. Jibblift Höjer och sänker jibben.

NÄR MASKINEN ÄR AVSTÄNGD SKA STRÖMBRYTAREN/NÖDSTOPPSKONTAKTEN VARA INTRYCKT FÖR ATT FÖRHINDRA ATT BATTERIERNA LADDAS UR. 7. Strömbrytare/nödstoppskontakt En röd, svampformad kontakt med två lägen förser kontakten för val av plattform/mark med ström när den är utdragen (på). När den är intryckt (av), går ingen ström till VÄLJAR-kontakten.

10. Jibbrotation Vrider jibben.

8. Utskjutnings-/indragningsreglage Skjuter ut och drar in bommen.

3-8

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 13. Plattformen överbelastad (om så utrustad) ANVÄND ENDAST UPPHÄVNINGSFUNKTIONEN FÖR PLATTFORMSAVVÄGNING TILL EN LÄTT AVVÄGNING AV PLATTFORMEN. FELAKTIG ANVÄNDNING KAN LEDA TILL ATT LASTEN FLYTTAR SIG ELLER ATT PERSONALEN FALLER. ÖVERTRÄDELSE KAN LEDA TILL SVÅRA ELLER LIVSFARLIGA SKADOR. 11. Upphävningskontakt formsinställning

för

platt-

14. Indikatormätare Registrerar det antal timmar maskinen har använts med funktionerna påslagna. Om ett fel skulle inträffa, visar timmätaren också den tresiffriga felkoden (se servicehandboken för en lista på felkoder). Dessutom finns det en liten röd lampa som blinkar för att uppmärksamma föraren när det är ett fel på maskinen.

En omkopplare med tre lägen som ger föraren möjlighet att justera det automatiska självavvägningssystemet. Denna omkopplare används till att justera plattformen i sådana situationer som körning i uppförs- eller nedförsbackar.

15. Maskinens upphävningssystem (endast CE)

12. Plattformsvridning

(MSSO)

Upphäver funktionsreglage som spärras vid aktivering av lastavkänningssystemet.

Vrider plattformen.

3123971

Anger att plattformen har överbelastats.

– JLG-lift –

3-9

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

Plattformspanel ANVÄND ENDAST UPPHÄVNINGSFUNKTIONEN FÖR PLATTFORMSAVVÄGNING TILL EN LÄTT AVVÄGNING AV PLATTFORMEN. FELAKTIG ANVÄNDNING KAN LEDA TILL ATT LASTEN FLYTTAR SIG ELLER ATT PERSONALEN FALLER. ÖVERTRÄDELSE KAN LEDA TILL SVÅRA ELLER LIVSFARLIGA SKADOR.

Se Fig. 3-5., Plattformspanel

UNDVIK ALLVARLIGA PERSONSKADOR GENOM ATT INTE ANVÄNDA MASKINEN OM DE SPAKAR ELLER KONTAKTER, SOM STYR PLATTFORMENS RÖRELSE, INTE ÅTERGÅR TILL NEUTRALLÄGET (AV), NÄR DE SLÄPPS.

2. Upphävningskontakt för plattformsinställning En omkopplare med tre lägen som ger föraren möjlighet att justera det automatiska självavvägningssystemet.

Denna omkopplare används till att justera plattformen i sådana situationer som körning i uppförs- eller nedförsbackar.

1. Hastighet Med hastighetsrelaget kan föraren växla mellan hög och låg hastighet.

3. Signalhorn När den här kontakten trycks in förses en hörbar varningsanordning med ström.

3-10

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

1.

2.

3.

4.

3123971

Hastighet Omkopplare för upphävning av plattformsavvägning Signalhorn Strömbrytare/nödstopp

5.

6.

7.

8.

Upphävning av körriktning 9. SkyGuard-upphävning 13. Plattformsrotation Körning/styrning 10. Jibbrotation 14. Funktionshastighet Utskjutning/indragning 11. Höjning/sänkning av undre bom 15. Huvudbommens höjnings-/ Jibb 12. SkyGuard-indikator sänknings-/svängningsfunktion Fig. 3-5. Plattformspanel

– JLG-lift –

3-11

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 4. Strömbrytare/nödstoppskontakt En röd, svampformad kontakt med två lägen förser plattformsreglagen med ström när den är utdragen (på). När den är intryckt (AV), går ingen ström till plattformsfunktionerna.

OBS!

Körspaken fungerar, när man drar upp låsringen under handtaget.

OBS!

Körspaken är fjäderbelastad och återgår automatiskt till neutralläget (AV), när den släpps.

6. Körning/styrning

5. Upphävning av körriktning När bommen har svängts över bakhjulen eller längre i endera riktningen, tänds körriktningslampan, när körningsfunktionen väljs.

Tryck in och släpp kontakten och flytta körnings-/styrningsreglaget inom 3 sekunder för att aktivera körning eller styrning. Ta reda på de svartvita pilarna på både underredet och plattformens manöverbord före förflyttningen. Flytta körspakarna i en riktning som överensstämmer med riktningspilarna.

Skjut spaken framåt för att köra framåt, dra den bakåt för att backa. Styrningen uträttas med en vippkontakt ovanpå styrspaken, som aktiveras med tummen.

OBS!

När den undre bommen är höjd över horisontalläget eller den övre bommen är höjd ung. 40,64 cm (16 in) ovanför bomstödet, växlas höghastighetsfunktionen automatiskt över till låghastighetsfunktionen. Detta inträffar också när funktionshastighetsvredet klickas till krypläget.

7. Utskjutning/indragning Skjuter ut och drar in huvudbommen.

3-12

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 8. Jibb

12. SkyGuard-indikator (om så utrustad)

Höjer eller sänker jibben när den förs uppåt eller nedåt.

Anger att SkyGuard-sensorn har aktiverats. Alla reglage inaktiveras tills upphävningsknappen trycks in. Vreden fungerar då normalt.

9. Upphävningskontakt för SkyGuard (om så utrustad)

13. Plattformsrotation

Denna kontakt aktiverar de funktioner som SkyGuard-systemet har inaktiverat så att föraren kan använda maskinens funktioner igen.

10. Jibbrotation (om så utrustad)

Vrider plattformen när den flyttas åt höger eller vänster.

14. Funktionshastighetsvred

Svänger jibben åt höger eller åt vänster.

Styr bom- och svängningsfunktionernas hastighet. Vrid det motsols för lägre hastighet och medsols för högre. Vrid vredet helt motsols tills det klickar för att ställa in krypläget.

11. Höjning/sänkning av undre bom Används till att höja och sänka knäleden, när den förs UPPÅT eller NEDÅT.

3123971

– JLG-lift –

3-13

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR OBS!

Styrspaken för höjning/sänkning/rotation av huvudbommen fungerar, när låsringen under handtaget dras upp.

OBS!

Styrspaken för höjning/sänkning/rotation av huvudbommen är fjäderbelastad och återgår automatiskt till neutralläget (AV), när den släpps.

15. Reglage för höjning/sänkning/rotation av huvudbom Höjer/sänker och svänger huvudbommen. Skjut den framåt för att höja bommen, dra den bakåt för att sänka den.

Flytta den åt höger för att svänga åt höger och åt vänster för att svänga åt vänster. Styrspakens rörelse aktiverar kontakter, som erbjuder de valda funktionerna. En proportionell styrning av dessa funktioner kan erhållas genom att använda funktionshastighetsvredet.

3-14

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 2. Plattformen överbelastad (om så utrustad)

Varningslampor på plattformspanel

Anger att plattformen har överbelastats.

Se Fig. 3-6., Varningslampor på plattformspanel 1. Lutningsvarningslampa och -larm Lutningsvinkel

Marknad

3°

CE och Australien

5°

ANSI och Japan

En röd lampa som anger att underredet står på en sluttning.

Ett larm ljuder också, när underredet står på en sluttning och bommen är ovanför horisontalläget. Om den tänds medan bommen höjs eller skjuts ut, måste bommen dras in och sänkas till under horisontalläget. Sedan måste maskinen flyttas tills den står vågrätt, innan arbetet fortsätts. Om bommen är ovanför horisontalläget och maskinen befinner sig på en sluttning, tänds lampan och ett larm ljuder, samt KRYPLÄGET väljs automatiskt.

OM LUTNINGSLARMET TÄNDS MEDAN BOMMEN ÄR HÖJD ELLER UTSKJUTEN, MÅSTE BOMMEN DRAS IN OCH SÄNKAS TILL LÄGRE ÄN HORISONTALLÄGET. SEDAN MÅSTE MASKINEN FLYTTAS SÅ ATT DEN STÅR VÅGRÄTT, INNAN BOMMEN SKJUTS UT ELLER HÖJS OVANFÖR HORISONTALLÄGET.

3123971

– JLG-lift –

3-15

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

1.

2.

3.

Lutning 4. Överbelastad plattform 5.

Systemfel 6.

Körriktning Aktivering Batteriets laddning

7.

8.

9.

Låg batterispänning SkyGuard Krypläge

Fig. 3-6. Varningslampor på plattformspanel

3-16

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 3. Lampa för systemfel

d. Det finns något annat fel i någon av kretsarna. Om så är fallet kan orsaken avgöras genom att räkna blinkkoden, ett antal blinkningar, följda av en paus, följda av fler blinkningar, och se efter i servicehandboken.

Denna lampa tänds vid fel i elsystemet.

De fyra mest troliga orsakerna till systemfel är:

4. Lampa för körriktning

a. Aktiveringstiden på sju sekunder har förflutit eller en funktion valdes innan fotkontakten trampades ner. Systemet uppfattar detta som ett fel, precis som om fotkontakten hade fastnat i nertrampat läge eller en funktionskontakt hade fastnat i läge på. Trampa ner fotkontakten igen för att förse reglagen med ström och släcka lampan.

När bommen har svängts förbi de bakre drivhjulen eller längre i endera riktningen, tänds körriktningslampan, när körningsfunktionen väljs. Detta påminner föraren att han/hon ska kontrollera, att körspaken används i rätt riktning (i omvänd riktning om så behövs).

b. Den högsta strömstyrkan har nåtts och maskinen flyttar sig inte. Detta kan hända när maskinen har fastnat, vid försök till förflyttning över oländig terräng eller på branta backar som överskrider maskinens nominella lutningsförmåga. Detta tillstånd kan jämföras med ett motorstopp, när man försöker få motorn att leverera mer kraft än vad den var avsedd till. c. Batterierna är nästan urladdade och borde laddas mycket snart för att undvika att maskinen stannar på ett olämpligt ställe.

3123971

– JLG-lift –

3-17

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 5. Aktiveringslampa/fotkontakt

6. Batteriladdningslampa

När någon funktion ska användas måste fotkontakten trampas ner och funktionen väljas inom 7 sekunder. Aktiveringslampan anger att reglagen kan användas. Om en funktion inte väljs inom 7 sekunder eller om 7 sekunder förflyter mellan slutet på en funktion och början på nästa, släcks aktiveringslampan och fotkontakten måste släppas upp och tryckas ner igen för att aktivera reglagen.

När fotkontakten släpps upp, avbryts strömmen till alla reglage och färdbromsen ansätts.

Visar batteripaketets laddningsnivå.

7. Lampa för låg batteriladdning Anger att batteriernas laddning är låg och att batterierna behöver laddas.

UNDVIK ALLVARLIGA PERSONSKADOR GENOM ATT INTE TA BORT, MODIFIERA ELLER INAKTIVERA FOTKONTAKTEN PÅ NÅGOT SÄTT.

FOTKONTAKTEN MÅSTE JUSTERAS OM FUNKTIONERNA ENDAST AKTIVERAS NÄR KONTAKTEN ÄR INOM EN KVARTS TUM FRÅN SITT HÖGSTA ELLER LÄGSTA LÄGE.

3-18

– JLG-lift –

3123971

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR 8. SkyGuard (om så utrustad)

9. Lampa för krypläge

När lampan lyser indikerar detta att SkyGuard-sensorn har aktiverats. Alla reglage stängs av tills upphävningsknappen trycks in. Reglagen fungerar därefter normalt igen.

3123971

När funktionshastighetsvredet vridits till krypläget, verkar lampan som en påminnelse om att alla funktioner är inställda på lägsta hastighet.

– JLG-lift –

3-19

AVSNITT 3 – MASKINENS REGLAGE OCH VARNINGSLAMPOR

ANMÄRKNINGAR:

3-20

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

AVSNITT 4. ANVÄNDNING AV MASKINEN 4.1

BESKRIVNING Denna maskin är en självgående, hydraulisk personallift utrustad med en arbetsplattform, som sitter på en höj- och vridbar bom.

3123971

– JLG-lift –

Den huvudsakliga manöverpanelen finns på plattformen. Därifrån kan föraren köra och styra maskinen både framåt och bakåt.

Föraren kan höja eller sänka bommen eller svänga den åt vänster eller höger. En standard bomsväng är 350 grader, ej kontinuerligt.

Maskinen har en markpanel, som har företräde före plattformspanelen. Bommens höjning, sänkning och rotation kan styras med markreglagen och de kan användas i nödfallssituationer till att sänka ner plattformen till marken, om föraren på plattformen är oförmögen att göra det.

4-1

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.2

BOMMENS FUNKTIONSKARAKTERISTIKA OCH BEGRÄNSNINGAR

Stabilitet Maskinens stabilitet baseras på två (2) villkor som kallas stabilitet FRAMÅT och BAKÅT. En maskin med minst stabilitet FRAMÅT visas i Fig. 4-1. och en maskin med minst stabilitet BAKÅT visas i Fig. 4-2. ochFig. 4-3.

Kapaciteter Höjning av plattformen ovanför horisontalläget med eller utan belastning, baseras på följande:

FÖRHINDRA ATT MASKINEN TIPPAR FRAMÅT ELLER BAKÅT GENOM ATT INTE ÖVERBELASTA DEN ELLER ANVÄNDA DEN PÅ ETT SNETT UNDERLAG.

1. Maskinen står på ett jämnt, stadigt och vågrätt underlag.

2. Belastningen är inom tillverkarens avsedda nominella kapacitet.

3. Alla maskinsystem fungerar som de ska.

4. Maskinen är som den levererades från JLG.

4-2

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

HUVUDBOMMEN HELT UTSKJUTEN

HUVUDBOMMEN VÅGRÄT

DEN UNDRE BOMMEN HELT HÖJD

MASKINEN KOMMER ATT TIPPA I DENNA RIKTNING OM DEN ÄR ÖVERBELASTAD ELLER STÅR PÅ ETT SNETT UNDERLAG.

Fig. 4-1. Minsta stabilitet framåt

3123971

– JLG-lift –

4-3

AVSNITT 4 – ANVÄNDNING AV MASKINEN .

MASKINEN KOMMER ATT TIPPA I DENNA RIKTNING OM DEN ÄR ÖVERBELASTAD ELLER STÅR PÅ ETT SNETT UNDERLAG. HUVUDBOMMEN HELT HÖJD OCH HELT INDRAGEN

DEN UNDRE BOMMEN HELT HÖJD

Fig. 4-2. Minsta stabilitet bakåt – E300AJ

4-4

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

PLATTFORMEN VRIDEN 90 GRADER MASKINEN KOMMER ATT TIPPA I DENNA RIKTNING OM DEN ÄR ÖVERBELASTAD ELLER STÅR PÅ ETT SNETT UNDERLAG. HUVUDBOMMEN HELT HÖJD OCH HELT INDRAGEN

DEN UNDRE BOMMEN HELT HÖJD

Fig. 4-3. Minsta stabilitet bakåt – E300AJP

3123971

– JLG-lift –

4-5

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.3

ANVÄNDNING AV MOTORN

Aktivering av motorn

Strömbrytare/nödstoppskontakt

WICHTIG OBS! FOTKONTAKTEN MÅSTE TRAMPAS NER, INNAN NÅGOT REGLAGE ANVÄNDS, ANNARS KOMMER FUNKTIONEN INTE ATT AKTIVERAS.

När denna röda, svampformade kontakt dras ut, förses väljarkontakten för plattform/mark med batteriström för alla maskinfunktioner.

Kontakten ska tryckas in (av) när batterierna laddas eller när maskinen parkeras för natten.

Motorn blir aktiverad och styr den önskade funktionen, när nödstoppskontakten är utdragen (på), väljarkontakten för plattform/ mark står i rätt läge och fotkontakten har trampats ner.

Kontakt för val av plattform/mark Väljarkontakten för plattform/mark är avsedd att leda batteriström till önskat manöverbord, när STRÖMBRYTAR-/NÖDSTOPPS-kontakten är utdragen (på). När kontakten hålls i MARK-läget, förses markpanelen med ström. När kontakten hålls i PLATTFORMS-läget, förses plattformspanelen med ström.

OM ETT MOTORFEL INNEBÄR EN OPLANERAD AVSTÄNGNING, MÅSTE ORSAKEN AVGÖRAS OCH ÅTGÄRDAS, INNAN ARBETET KAN FORTSÄTTA.

WICHTIG OBS! NÖDSTOPPSKONTAKTEN SKA ALLTID PLACERAS I LÄGE AV (INTRYCKT) NÄR MASKINEN INTE ANVÄNDS.

Nyckeln kan tas ut i plattformsläget på maskiner med CE-specifikation. Nyckeln måste vara tillgänglig för markpersonal i händelse av en nödsituation.

4-6

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.4

Förflyttningen begränsas av två orsaker:

FÖRFLYTTNING (KÖRNING)

1. Sluttningsvärdet, vilket består av procentvärdet för den sluttning, som maskinen kan ta sig upp för.

Se Fig. 4-4., Sluttning och lutning i sidled OBS!

Se Specifikationstabellen ang. värdena för sluttningar och lutningar i sidled.

2. Lutningsvärdet, vilket består av den lutningsvinkel, som maskinen kan hantera.

Alla värden för sluttningar och lutningar i sidled baserar sig på att maskinens bom är helt nedsänkt och indragen och befinner sig i förvaringsläget.

UNDVIK ATT VÄLTA ELLER FÖRLORA KONTROLLEN GENOM ATT INTE KÖRA MASKINEN PÅ BRANTARE SLUTTNINGAR ÄN VAD SOM ANGES PÅ SERIENUMMERSKYLTEN. KÖR INTE PÅ SLUTTNINGAR MED EN LUTNING SOM ÖVERSKRIDER 5 GRADER. UNDVIK MARKFÖRHÅLLANDEN SOM KAN ORSAKA ATT MASKINEN VÄLTER. VAR YTTERST FÖRSIKTIG VID BACKNING OCH VID KÖRNING MED HÖJD PLATTFORM OCH NÄR NÅGON DEL AV MASKINEN BEFINNER SIG INOM 2 METER (6 FT) FRÅN ETT HINDER. TA REDA PÅ DE SVARTVITA PILARNA PÅ BÅDE UNDERREDET OCH PLATTFORMENS MANÖVERBORD FÖRE FÖRFLYTTNINGEN. FLYTTA KÖRSPAKARNA I EN RIKTNING SOM ÖVERENSSTÄMMER MED RIKTNINGSPILARNA FÖR AVSEDD KÖRRIKTNING.

3123971

– JLG-lift –

4-7

AVSNITT 4 – ANVÄNDNING AV MASKINEN

LUTNING SIDLED SIID E SLOPE SLUTTNING GRADE VÅGRÄTT LEVEL

Fig. 4-4. Sluttning och lutning i sidled

4-8

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

Förflyttning framåt och bakåt WICHTIG OBS! FOTKONTAKTEN MÅSTE TRAMPAS NER, INNAN NÅGOT REGLAGE ANVÄNDS, ANNARS KOMMER FUNKTIONEN INTE ATT AKTIVERAS. 1. Dra ut nödstoppskontakten på plattformen och trampa på fotkontakten.

1. Passa ihop de svarta och vita riktningspilarna på både plattformspanelen och underredet för att avgöra i vilken riktning maskinen kommer att förflytta sig.

FRAMÅT

BAKÅT

2. Tryck in och släpp upphävningskontakten för körriktning. Flytta styrspaken inom 3 sekunder långsamt mot den pil som anger den avsedda körriktningen. Varningslampan blinkar under de 3 sekunderna, tills körfunktionen har valts.

2. Placera körspaken i framåt- eller bakåtläget efter behov. Körspakens vinkel avgör förflyttningshastigheten.

Denna maskin är utrustad med en körriktningslampa. Den gula lampan på plattformspanelen anger att bommen har vridits förbi bakhjulen och maskinen kanske går i motsatt riktning mot reglagens rörelse. Om varningslampan är tänd, ska körfunktionen användas på följande sätt.

3123971

– JLG-lift –

4-9

AVSNITT 4 – ANVÄNDNING AV MASKINEN

Förflyttning på en sluttning

4.5

Vid förflyttning på en sluttning uppnås maximal bromsning och dragkraft med bommen i förvaringsläget i läget över den bakre axeln (drivaxeln) och i linje med förflyttningsriktningen. Kör maskinen framåt när du kör uppåt på en sluttning och backa när du kör nedåt på en sluttning. Överskrid inte maskinens maximala specificerade egenskaper för körning på sluttning.

STYRNING Flytta vippkontakten på körspaken åt HÖGER för att styra åt höger eller åt VÄNSTER för att styra åt vänster.

4.6

PLATTFORM

ANVÄND ENDAST UPPHÄVNINGSFUNKTIONEN FÖR PLATTFORMSAVVÄGNING TILL EN LÄTT AVVÄGNING AV PLATTFORMEN. FELAKTIG ANVÄNDNING KAN LEDA TILL ATT LASTEN FLYTTAR SIG ELLER ATT PERSONALEN FALLER. ÖVERTRÄDELSE KAN LEDA TILL SVÅRA ELLER LIVSFARLIGA SKADOR.

Justering av plattformens avvägning För att avväga plattformen manuellt – håll plattformsavvägningsknappen i Uppåt- eller Nedåtläget och håll den tills önskat plattformsläge har uppnåtts.

Plattformsrotation Vrid plattformen åt höger eller vänster genom att använda plattformens rotationskontakt till att välja riktning och hålla den tills önskat läge har nåtts.

Fig. 4-5. Förflyttning på en sluttning

WICHTIG OBS! OM BOMMEN BEFINNER SIG ÖVER DEN FRÄMRE AXELN (STYRAXELN) BLIR STYRNINGSRIKTNINGEN OCH KÖRRÖRELSEN DE MOTSATTA MOT REGLAGENS RÖRELSER.

4-10

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.7

BOM

DET SITTER EN RÖD LUTNINGSVARNINGSLAMPA PÅ MANÖVERBORDET, SOM TÄNDS NÄR UNDERREDET STÅR PÅ EN LUTNING, SOM ÄR FÖR STOR. BOMMEN FÅR VARKEN SVÄNGAS ELLER HÖJAS ÖVER HORISONTALLÄGET, NÄR LAMPAN ÄR TÄND. LITA INTE ENBART PÅ ATT LUTNINGSLARMET SKA VISA OM UNDERREDET STÅR VÅGRÄTT. LUTNINGSLARMET ANGER ATT UNDERREDET STÅR PÅ EN STARK SLUTTNING (5 GRADER ELLER MER). UNDERREDET MÅSTE VARA VÅGRÄTT INNAN BOMMEN SVÄNGS ELLER HÖJS ÖVER HORISONTALLÄGET ELLER FÖRE KÖRNING MED BOMMEN HÖJD.

UNDVIK ALLVARLIGA PERSONSKADOR GENOM ATT INTE ANVÄNDA MASKINEN OM EN SPAK ELLER VIPPKONTAKT, SOM STYR PLATTFORMENS RÖRELSE, INTE ÅTERGÅR TILL NEUTRALLÄGET (AV), NÄR DEN SLÄPPS.

UNDVIK EN KOLLISION ELLER PERSONSKADOR OM PLATTFORMEN INTE STANNAR, NÄR EN KONTAKT ELLER SPAK SLÄPPS, GENOM ATT TA BORT FOTEN FRÅN FOTKONTAKTEN ELLER ANVÄNDA NÖDSTOPPSKONTAKTEN TILL ATT STOPPA MASKINEN.

OM DEN RÖDA VARNINGSLAMPAN TÄNDS, NÄR BOMMEN HÖJS ÖVER HORISONTALLÄGET, UNDVIK ATT MASKINEN VÄLTER GENOM ATT SÄNKA NER PLATTFORMEN TILL MARKEN. FLYTTA SEDAN MASKINEN SÅ ATT UNDERREDET STÅR VÅGRÄTT, INNAN BOMMEN HÖJS. FÖRFLYTTNING MED BOMMEN NEDANFÖR HORISONTALLÄGET ÄR TILLÅTEN PÅ DE SLUTTNINGAR ELLER LUTNINGAR I SIDLED, SOM SPECIFICERAS PÅ VARNINGSSKYLTEN PÅ RAMEN.

3123971

– JLG-lift –

4-11

AVSNITT 4 – ANVÄNDNING AV MASKINEN

Svängning av bommen

4.8

Sväng bommen genom att använda svängningskontakten till att välja höger eller vänster.

Höjning och sänkning av den övre bommen

FUNKTIONSHASTIGHETSVRED Detta reglage påverkar hastigheten för bomfunktionerna och plattformens rotation, höjning/sänkning, utskjutning/indragning och svängning. När vredet är vridet så långt det går åt vänster, befinner maskinen sig i krypläget.

Trampa på fotkontakten och flytta höjnings-/sänkningskontakten för den övre bommen till UPPÅT- eller NEDÅT-läget tills önskad höjd har nåtts.

4-12

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.9

MASKINENS UPPHÄVNINGSSYSTEM (MSSO) (ENDAST CE)

SkyGuard

Maskinens upphävningssystem (MSSO) används endast för upphävning av funktionsreglage vid återkallning av plattform. Funktionsrutiner finns i Avsnitt 5.7, Maskinens upphävningssystem (MSSO) (endast CE).

4.10 SKYGUARD-FUNKTION SkyGuard ger ett utökat manöverbordsskydd. När SkyGuardsensorn aktiveras kommer de funktioner som är aktiva att gå tillbaka eller inaktiveras. Tabellen med SkyGuard-funktioner innehåller mer information om dessa funktioner.

0"$

En styrka på ca 50 lb (222 Nm) används på den gula stången.

SkyGuard – SkyLine

Under aktiveringen ljuder signalhornet och om den är utrustad med ett SkyGuard-ljus så kommer ljuset att lysa tills sensorn och fotkontakten har kopplats bort.

Om SkyGuard-sensorn förblir aktiverad efter en funktionsåtergång eller ett funktionsstopp ska du hålla SkyGuard-upphävningskontakten intryckt för att möjliggöra normal funktion tills SkyGuard-sensorn kopplas bort.

Se följande illustrationer för att avgöra vilken typ av SkyGuard maskinen har. Oavsett typ ändras inte SkyGuard-funktionen enligt tabellen med SkyGuard-funktioner.

3123971

– JLG-lift –

0"%

Genom att trycka på kabeln bryts den magnetiska anslutningen mellan kabeln och höger fäste.

4-13

AVSNITT 4 – ANVÄNDNING AV MASKINEN

SkyGuard – SkyEye

0"$

Återanslut den magnetiska änden av kabeln till fästet om den kopplas bort.

0"$

Föraren passerar genom sensorstrålens bana.

Tabell med SkyGuard-funktioner Körning Körning Styrning framåt bakåt R*/C**

R

Svängning

C

R

Höjning/ Höjning av Sänkning av Höjning av Sänkning av Bomtele Bomtele sänkning tornbommen tornbommen bommen bommen skop ut skop in av jibben R

C

R

C

R

C

C

Jibbrotation

Korgnivå

Korgrotation

C

C

C

R = Återgång aktiverad.

C = Inaktivering aktiverad * DOS (Drive Orientation System) aktiverat ** DOS inte aktiverat, maskinen kör rakt utan styrning och någon annan hydraulisk funktion är aktiv

4-14

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4.11 AVSTÄNGNING OCH PARKERING OBS!

4.12 LYFTNING OCH FASTSURRNING

När batteridrivna maskiner parkeras för natten, bör batterierna laddas i enlighet med anvisningarna i avsnitt 6, så att de är färdiga att användas nästa arbetsdag.

OBS!

Se Fig. 4-6.

Lyftning 1. Titta på serienummerskylten, se avsnittet ”Specifikationer” eller väg maskinen för att ta reda på dess bruttovikt.

Elektriska maskiner är utrustade med ett antistatiskt band p.g.a. att statisk elektricitet bildas. Bandet sitter under bakdelen på underredet.

2. Placera bommen i förvaringsläget.

Rutinen för avstängning och parkering av maskinen följer:

3. Avlägsna alla lösa föremål från maskinen.

1. Kör maskinen till ett relativt skyddat område.

4. Se till att lyftanordningen är rätt justerad så att maskinen förblir vågrät och inte skadas.

2. Se till att bommen är nedsänkt över bakaxeln.

Fastsurrning

3. Tryck in nödstoppskontakten på plattformen.

4. Tryck in nödstoppskontakten på markpanelen. Ställ väljarkontakten för plattform/mark i mittläget (AV).

5. Täck över plattformens manöverbord, om så behövs, för att skydda instruktionsskyltar, varningsdekaler och reglage mot väder och vind.

WICHTIG OBS! NÄR MASKINEN TRANSPORTERAS MÅSTE BOMMEN VARA HELT NEDSÄNKT I BOMSTÖDET. 1. Placera bommen i förvaringsläget.

2. Avlägsna alla lösa föremål från maskinen.

3. Säkra underredet och plattformen med tillräckligt starka rep eller kedjor.

3123971

– JLG-lift –

4-15

AVSNITT 4 – ANVÄNDNING AV MASKINEN

E300AJ/AJP

A

A

B

B

1,04 m/41.4 in 41.4”/1.04m 1,11 m/44.0 in 44.0”/1.11m 1001112461B

Fig. 4-6. Tabell över lyftning och fastsurrning

4-16

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

MITTPUNKT CENTER 17 LODRÄTT VERTICALLY

22

5 24

BÅDA 28 BOTH SIDES SIDOR 4 BOTH BÅDA SIDES SIDOR

26

23 TANK VIEW BILDHYD PÅ HYDR.BEHÅLLARE INSIDE HOOD INUTI HUVEN

7

12 BOTH BÅDA SIDES SIDOR

Fig. 4-7. Placering av dekaler, ANSI – blad 1 av 5

3123971

– JLG-lift –

4-17

AVSNITT 4 – ANVÄNDNING AV MASKINEN

22

22

21

31

13

27

4 BOTH BÅDA SIDES SIDOR

21 12 BOTH BÅDA SIDES SIDOR

3

29 33

14

Fig. 4-8. Placering av dekaler, ANSI – blad 2 av 5

4-18

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

30

20

37

24 38

23

32

39 9 10

7

23

Fig. 4-9. Placering av dekaler, ANSI – blad 3 av 5

3123971

– JLG-lift –

4-19

AVSNITT 4 – ANVÄNDNING AV MASKINEN

36 40 18

41

18

21

34 42

19 6

31

21

25 BOTH SIDES BÅDA SIDOR AV OF PLATFORM PLATTFORMEN

16

10 15

21

Fig. 4-10. Placering av dekaler, ANSI – blad 4 av 5

4-20

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

BOTH BÅDA 28 SIDES SIDOR 11

35 8 7

11

Fig. 4-11. Placering av dekaler, ANSI – blad 5 av 5

3123971

– JLG-lift –

4-21

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-22

Artikel #

ANSI 1001176388-D

Artikel #

ANSI 1001176388-D

1

--

20

1703798

2

--

21

1703804

3

--

22

1703805

4

1701500

23

1703813

5

1701504

24

--

6

1701509

25

1704277

7

1701529

26

1704412

8

1701642

27

--

9

1701644

28

1706126

10

1001121801

29

--

11

1702155

30

1001121814

12

1702300

31

3251243

13

1702391

32

3251813

14

1702361

33

--

15

--

34

--

16

--

35

1001110196

17

--

36

1001196811

18

1702868

37

1001110389

19

1703797

38

1001112461

39

1001212200

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

ANSI 1001176388-D

40

1705351

41

--

42

--

43

--

44

--

45

--

– JLG-lift –

4-23

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6 22 24

26

HYD TANK VIEW BILD PÅ HYDR.BEHÅLLARE INSIDE HOOD INUTI HUVEN

23

8

28 BOTH BÅDA SIDES SIDOR

5 BOTH BÅDA SIDES SIDOR

13 BOTH BÅDA SIDES SIDOR

Fig. 4-12. Placering av dekaler, CE/Australien – blad 1 av 5

4-24

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

21 22

22

14 21

27 5

37

13

15

29 31

Fig. 4-13. Placering av dekaler, CE/Australien – blad 2 av 5

3123971

– JLG-lift –

4-25

AVSNITT 4 – ANVÄNDNING AV MASKINEN

11

20

24 23

34

35 10

8

23

Fig. 4-14. Placering av dekaler, CE/Australien – blad 3 av 5

4-26

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

38

3 1 32 30

19

7

25 BOTH BÅDASIDES SIDOR AV OF PLATFORM PLATTFORMEN

36 17

21

11

16

27 37

21

Fig. 4-15. Placering av dekaler, CE/Australien – blad 4 av 5

3123971

– JLG-lift –

4-27

AVSNITT 4 – ANVÄNDNING AV MASKINEN 9 12

33

8

12 28

Fig. 4-16. Placering av dekaler, CE/Australien – blad 5 av 5

4-28

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

CE/Australien 1001176391-E

Artikel #

CE/Australien 1001176391-E

1

--

20

1705822

2

--

21

1701518

3

--

22

1705961

4

--

23

1705670

5

1701500

24

--

6

1701504

25

1704277

7

1701509

26

1704412

8

1701529

27

--

9

1701642

28

1706126

10

1701644

29

--

11

1705978

30

--

12

1702155

31

--

13

1702300

32

--

14

1701517

33

1001110196

15

1702631

34

1001112461

16

--

35

1001212200

17

--

36

1705828

18

--

37

--

19

1705921

38

1001196811

39

--

– JLG-lift –

4-29

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-30

Artikel #

CE/Australien 1001176391-E

40

--

41

--

42

--

43

--

44

--

45

--

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6

22 24

BÅDA BOTH SIDES SIDOR

26

28 5

BILDHYD PÅ HYDR.BEHÅLLARE TANK VIEW INUTI HUVEN INSIDE HOOD

BOTH BÅDA SIDES SIDOR 8

23

13 BOTH BÅDA SIDES SIDOR

Fig. 4-17. Placering av dekaler, Japan – blad 1 av 5

3123971

– JLG-lift –

4-31

AVSNITT 4 – ANVÄNDNING AV MASKINEN 21 22

14 21

22

27

5 15

13

29 33

Fig. 4-18. Placering av dekaler, Japan – blad 2 av 5

4-32

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

30

20

37

31 42 38

24

23 39 10

11

8

23

Fig. 4-19. Placering av dekaler, Japan – blad 3 av 5

3123971

– JLG-lift –

4-33

AVSNITT 4 – ANVÄNDNING AV MASKINEN

36

40

3 1

19 25

7 41

11

BOTH SIDES BÅDA SIDOR AV OFPLATTFORMEN PLATFORM 16 21

34 32

17 27

21

Fig. 4-20. Placering av dekaler, Japan – blad 4 av 5

4-34

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

BÅDA BOTH SIDOR 28 SIDES 12

9

35 8

28 12

Fig. 4-21. Placering av dekaler, Japan – blad 5 av 5

3123971

– JLG-lift –

4-35

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-36

Artikel #

Japan 1001176390-F

Artikel #

Japan 1001176390-F

1

--

20

1703932

2

--

21

1703950

3

--

22

1703938

4

--

23

1704342

5

1701500

24

--

6

1701504

25

1704277

7

1701509

26

1704412

8

1701529

27

--

9

1701642

28

1706126

10

1701644

29

--

11

1001121808

30

1001121821

12

1702155

31

--

13

1702300

32

--

14

1001113166

33

--

15

1702631

34

--

16

--

35

1001110196

17

--

36

1001196811

18

--

37

1001110389

19

1703926

38

1001112461

39

1001212200

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Japan 1001176390-F

40

1705426

41

1703980

42

--

43

--

44

--

45

--

– JLG-lift –

4-37

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6 23 25

BÅDA 29 BOTH SIDES SIDOR

27

5 BOTH BÅDA SIDES SIDOR

BILDHYD PÅ HYDR.BEHÅLLARE TANK VIEW INSIDE HOOD INUTI HUVEN 8

24

BÅDA 13 BOTH SIDES SIDOR

Fig. 4-22. Placering av dekaler, Korea – blad 1 av 5

4-38

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

23 14

22

22

28 5

13 15

33 30

Fig. 4-23. Placering av dekaler, Korea – blad 2 av 5

3123971

– JLG-lift –

4-39

AVSNITT 4 – ANVÄNDNING AV MASKINEN

31

21

37

25 24

38

39 10 11

8

24

Fig. 4-24. Placering av dekaler, Korea – blad 3 av 5

4-40

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

36 40 19

19

7

20 3 1 34 32 11 41 26 22 16

BÅDA BOTHSIDOR SIDESAV OF PLATFORM PLATTFORMEN

22

17 28

Fig. 4-25. Placering av dekaler, Korea – blad 4 av 5

3123971

– JLG-lift –

4-41

AVSNITT 4 – ANVÄNDNING AV MASKINEN

29

9

12

8 35

12 29

Fig. 4-26. Placering av dekaler, Korea – blad 5 av 5

4-42

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Korea 1001176482-D

Artikel #

Korea 1001176482-D

1

--

20

1703927

2

--

21

1703933

3

--

22

1703951

4

--

23

1703939

5

1701500

24

1704343

6

1701504

25

--

7

1701509

26

1704277

8

1701529

27

1704412

9

1701642

28

--

10

1701644

29

--

11

1001121918

30

--

12

1702155

31

1001121921

13

1702300

32

--

14

1001113509

33

--

15

1702631

34

--

16

--

35

1001110196

17

--

36

1001196811

18

--

37

1001110389

19

1705969

38

1001112461

39

1001212200

– JLG-lift –

4-43

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-44

Artikel #

Korea 1001176482-D

40

1705427

41

1703981

42

--

43

--

44

--

45

--

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6 23 25

27

BÅDA BOTH SIDOR SIDES 29

BILD PÅ HYDR.BEHÅLLARE HYD TANK VIEW INSIDE HOOD INUTI HUVEN

BÅDA BOTH SIDOR SIDES 5

24 8

BÅDA 13 BOTH SIDES

SIDOR

Fig. 4-27. Placering av dekaler, Spanien – blad 1 av 5

3123971

– JLG-lift –

4-45

AVSNITT 4 – ANVÄNDNING AV MASKINEN

23 14 23 22

22

28 5

13

34 30

15

Fig. 4-28. Placering av dekaler, Spanien – blad 2 av 5

4-46

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

31

39

21

38

32

25 24 40

10 11

8

24

Fig. 4-29. Placering av dekaler, Spanien – blad 3 av 5

3123971

– JLG-lift –

4-47

AVSNITT 4 – ANVÄNDNING AV MASKINEN

37

19

41 19

7

20 3 1 35 33 11

22 16

42

26 BOTHSIDOR SIDESAV BÅDA OF PLATFORM

17

PLATTFORMEN

28

22

Fig. 4-30. Placering av dekaler, Spanien – blad 4 av 5

4-48

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

29

9

12

8 36

29

12

Fig. 4-31. Placering av dekaler, Spanien – blad 5 av 5

3123971

– JLG-lift –

4-49

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-50

Artikel #

Spanien 1001176483-D

Artikel #

Spanien 1001176483-D

1

--

20

1703923

2

--

21

1703929

3

--

22

1703947

4

--

23

1703935

5

1701500

24

1704339

6

1701504

25

--

7

1701509

26

1704277

8

1701529

27

1704412

9

1701642

28

--

10

1701644

29

1706126

11

1001121805

30

--

12

1702155

31

1001121818

13

1702300

32

--

14

1001113171

33

--

15

1702631

34

--

16

--

35

--

17

--

36

1001110196

18

--

37

1001196811

19

1704001

38

1001110389

39

1001112461

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Spanien 1001176483-D

40

1001212200

41

1705910

42

1703983

43

--

44

--

45

--

– JLG-lift –

4-51

AVSNITT 4 – ANVÄNDNING AV MASKINEN

19

7 24 28

26

BÅDA

TANK VIEW BILDHYD PÅ HYDR.BEHÅLLARE INSIDE HOOD INUTI HUVEN

BOTH SIDOR SIDES 30

BÅDA BOTH SIDOR SIDES 6

14 BOTH BÅDA SIDES

SIDOR

Fig. 4-32. Placering av dekaler, Frankrike – blad 1 av 5

4-52

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

24 15

24

23

34 29 23 33

6

14

5

16

36 31

45

Fig. 4-33. Placering av dekaler, Frankrike – blad 2 av 5

3123971

– JLG-lift –

4-53

AVSNITT 4 – ANVÄNDNING AV MASKINEN

32

22

40

26

41

25

42 11 12

9

25

Fig. 4-34. Placering av dekaler, Frankrike – blad 3 av 5

4-54

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

43 39

20

20

8

33

21 3 1 37 35 12

44

27 23

BOTHSIDOR SIDES BÅDA AV OF PLATFORM PLATTFORMEN

17

18

29 23

Fig. 4-35. Placering av dekaler, Frankrike – blad 4 av 5

3123971

– JLG-lift –

4-55

AVSNITT 4 – ANVÄNDNING AV MASKINEN 30

10

13

9 38

30

13

Fig. 4-36. Placering av dekaler, Frankrike – blad 5 av 5

4-56

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Franska 1001176561-D

Artikel #

Franska 1001176561-D

1

--

20

1704000

2

--

21

1703924

3

--

22

1703930

4

--

23

1703948

5

--

24

1703936

6

1701500

25

1704340

7

1701504

26

--

8

1701509

27

1704277

9

1701529

28

1704412

10

1701642

29

--

11

1701644

30

1706126

12

1001121803

31

--

13

1702155

32

1001121816

14

1702300

33

3251243

15

1001113169

34

3251813

16

1702631

35

--

17

--

36

--

18

--

37

--

19

--

38

1001110196

39

1001196811

– JLG-lift –

4-57

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-58

Artikel #

Franska 1001176561-D

40

1001110389

41

1001112461

42

1001212200

43

1705429

44

1703984

45

1705514

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6 23 25

27

BÅDA BOTH SIDES SIDOR 29

TANK VIEW BILDHYD PÅ HYDR.BEHÅLLARE INSIDE HOOD INUTI HUVEN

5

13 BOTH BÅDA SIDES

SIDOR

Fig. 4-37. Placering av dekaler, Kina – blad 1 av 5

3123971

– JLG-lift –

4-59

AVSNITT 4 – ANVÄNDNING AV MASKINEN

23

14 23

22

22

28

32

5

13

15

35 30

Fig. 4-38. Placering av dekaler, Kina – blad 2 av 5

4-60

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

31

33

39

21

25

40

24 41 10 11

8

24

Fig. 4-39. Placering av dekaler, Kina – blad 3 av 5

3123971

– JLG-lift –

4-61

AVSNITT 4 – ANVÄNDNING AV MASKINEN

38

42 11

19

19

32

7

20 3 1 36 34 43

26 17 22

16

28

22

Fig. 4-40. Placering av dekaler, Kina – blad 4 av 5

4-62

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN 29

9

12

8

37

12 29

Fig. 4-41. Placering av dekaler, Kina – blad 5 av 5

3123971

– JLG-lift –

4-63

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-64

Artikel #

Kina 1001176595-D

Artikel #

Kina 1001176595-D

1

--

20

1703925

2

--

21

1703931

3

--

22

1703949

4

--

23

1703937

5

1701500

24

1704344

6

1701504

25

--

7

1701509

26

1704277

8

1701529

27

1704412

9

1701642

28

--

10

1701644

29

1706126

11

1001121810

30

--

12

1702155

31

1001121823

13

1702300

32

3251243

14

1001113168

33

3251813

15

1702631

34

--

16

--

35

--

17

--

36

--

18

--

37

1001110196

19

1705968

38

1001196811

39

1001110389

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Kina 1001176595-D

40

1001112461

41

1001212200

42

1705430

43

1703982

44

--

45

--

– JLG-lift –

4-65

AVSNITT 4 – ANVÄNDNING AV MASKINEN

18

6 23 25 27

BÅDA BOTH SIDES 29 SIDOR TANK VIEW BILDHYD PÅ HYDR.BEHÅLLARE INSIDE HOOD INUTI HUVEN 5 BOTH BÅDA SIDES

SIDOR

8

24

13

BOTH BÅDA SIDES

SIDOR

Fig. 4-42. Placering av dekaler, Portugal – blad 1 av 5

4-66

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

23

14 22

23

22

28 5

13

15

34 30

Fig. 4-43. Placering av dekaler, Portugal – blad 2 av 5

3123971

– JLG-lift –

4-67

AVSNITT 4 – ANVÄNDNING AV MASKINEN

31

21

38

25

32

39

24 40 10

11

Fig. 4-44. Placering av dekaler, Portugal – blad 3 av 5

4-68

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

19

37

41 19

7

20 3 1 35 33 26 BOTH SIDES BÅDA SIDOR AV OF PLATFORM 22

16

PLATTFORMEN

42 11

22

17

28

Fig. 4-45. Placering av dekaler, Portugal – blad 4 av 5

3123971

– JLG-lift –

4-69

AVSNITT 4 – ANVÄNDNING AV MASKINEN 29

9

12

8

36

29

12

Fig. 4-46. Placering av dekaler, Portugal – blad 5 av 5

4-70

– JLG-lift –

3123971

AVSNITT 4 – ANVÄNDNING AV MASKINEN

3123971

Artikel #

Portugisiska 1001176488-D

Artikel #

Portugisiska 1001176488-D

1

--

20

1703928

2

--

21

1703934

3

--

22

1703952

4

--

23

1703940

5

1701500

24

1704341

6

1701504

25

--

7

1701509

26

1704277

8

1701529

27

1704412

9

1701642

28

--

10

1701644

29

1706126

11

1001121920

30

--

12

1702155

31

1001121923

13

1702300

32

3251813

14

1001113170

33

--

15

1702631

34

--

16

--

35

--

17

--

36

1001110196

18

--

37

1001196811

19

1704002

38

1001110389

39

1001112461

– JLG-lift –

4-71

AVSNITT 4 – ANVÄNDNING AV MASKINEN

4-72

Artikel #

Portugisiska 1001176488-D

40

1001212200

41

1001113680

42

1703985

43

--

44

--

45

--

– JLG-lift –

3123971

AVSNITT 5 – NÖDFALLSRUTINER

AVSNITT 5. NÖDFALLSRUTINER 5.1

ALLMÄNT

WICHTIG OBS!

Detta avsnitt beskriver de steg som måste utföras i en nödfallssituation under arbetet.

5.2

ANMÄLAN OM OLYCKSHÄNDELSE Anmälan måste omedelbart ske till JLG Industries, Inc. vid alla olyckshändelser där en JLG-produkt är inblandad. Även om det inte finns tecken på person- eller egendomsskador måste anmälan med alla detaljer ske per telefon till fabriken.

INSPEKTERA MASKINEN NOGA EFTER EN OLYCKA OCH PROVA ALLA FUNKTIONER MED FÖRST MARK- OCH SEDAN PLATTFORMSREGLAGEN. HÖJ INTE PLATTFORMEN ÖVER 3 M (10 FT) FÖRRÄN DET ÄR SÄKERT ATT ALLA SKADOR HAR REPARERATS, OM SÅ BEHÖVS, OCH ATT ALLA REGLAGE FUNGERAR SOM DE SKA.

5.3

Föraren är oförmögen att hantera maskinen OM FÖRAREN ÄR FASTKLÄMD ELLER ÄR OFÖRMÖGEN ATT HANTERA MASKINEN:

• USA: 877-JLG-SAFE (554-7233) • EUROPA: (32) 0 89 84 82 20

1. Annan personal får köra maskinen från markpanelen, men endast om så behövs.

• AUSTRALIEN: (61) 2 65 811111 • E-post: ProductSafety@JLG.com Om en anmälan om en olyckshändelse där en JLG Industries-produkt är inblandad inte sker inom 48 timmar efter en sådan olycka, kan garantin annulleras för den inblandade maskinen.

3123971

FUNKTION I NÖDFALL

– JLG-lift –

2. Annan kvalificerad personal på plattformen kan använda plattformsreglagen. FORTSÄTT INTE ATT ANVÄNDA MASKINEN OM REGLAGEN INTE FUNGERAR, SOM DE SKA. 3. Kranar, gaffeltruckar eller annan utrustning kan användas till att avlägsna personal från plattformen och stabilisera maskinens rörelse.

5-1

AVSNITT 5 – NÖDFALLSRUTINER

Plattformen eller kranen har fastnat

5.4

Gör följande om plattformen eller bommen fastnar i byggnadsverk eller upphöjd utrustning: 1. Stäng av maskinen.

2. Rädda alla människor i plattformen innan du frigör maskinen. Personalen måste vara utanför plattformen innan du använder några reglage på maskinen.

3. Använd kranar, gaffeltruckar eller annan utrustning för att stabilisera maskinens rörelse efter behov för att förhindra att den välter.

RUTINER FÖR NÖDBOGSERING Det är förbjudet att bogsera denna maskin. Utrustning för förflyttning av maskinen har dock byggts in. Följande rutin får ENDAST användas vid nödfallsförflyttning till ett lämpligt underhållsområde.

WICHTIG OBS! DEN TILLÅTNA BOGSERINGSHASTIGHETEN ÄR 3 KM/H (1.9 MPH). STÖRSTA TILLÅTNA BOGSERINGSSTRÄCKA ÄR 1 KM (0.6 MILES).

1. Sätt klossar för hjulen.

2. Aktivera den mekaniska losskopplingen på båda drivnaven genom att lossa navens momentplåtar och sedan dra åt båda bultarna på vart nav.

4. Använd hjälpströmsystemet (i förekommande fall) från markpanelen för att försiktigt frigöra plattformen eller bommen från föremålet.

3. Koppla ihop med lämplig utrustning, ta bort klossarna och flytta maskinen.

5. När detta gjorts startar du om maskinen och flyttar tillbaka plattformen till en säker position.

6. Inspektera maskinen för skador. Om maskinen är skadad eller inte fungerar på rätt sätt ska den omedelbart stängas av. Rapportera problemet till vederbörlig underhållspersonal. Använd inte maskinen förrän den har förklarats vara funktionsduglig.

När maskinen har flyttats måste följande utföras: 1. Placera maskinen på en vågrät, stadig yta.

2. Sätt klossar för hjulen.

3. Inaktivera den mekaniska losskopplingen på båda drivnaven genom att lossa navens momentplåtar, vända dem igen och sedan dra åt båda bultarna på vart nav.

4. Ta bort klossarna från hjulen efter behov.

5-2

– JLG-lift –

3123971

AVSNITT 5 – NÖDFALLSRUTINER

5.5

MANUELLT SÄNKNINGSSYSTEM Se Fig. 5-1., Placering av manuell sänkning

Det manuella sänkningssystemet används till att sänka de övre och undre bommarna med tyngdkraften vid total strömförlust eller om nyckeln inte är tillgänglig för markpersonalen. Jibbens lyftcylinder måste pumpas ner. Använd det manuella sänkningssystemet som följer: 1. Ta reda på den manuella sänkningsknappen på bommens funktionsventil. Tryck in knappen för att sänka ner knäleden och dra ut knappen för att sänka huvudbommen. Knappen måste hållas på plats för att utföra sänkningsfunktionen, den är fjäderbelastad för att återgå till mitten när den släpps. Sätt in handtaget i nersänkningspumpen och sänk ner valda cylindrar genom att pumpa med handtaget tills bommen är helt sänkt.

2. Om utrustad med jibb ta reda på den delade ringen på bommens funktionsventil. Tryck in den delade ringen för att sänka jibben eller dra ut den för att höja jibben genom att pumpa med handtaget, tills jibben är helt nersänkt eller höjd. Förvara handtaget i sitt fäste.

3123971

– JLG-lift –

5-3

AVSNITT 5 – NÖDFALLSRUTINER

KNAPP FÖR MANUELL SÄNKNING

DELAD RING

Fig. 5-1. Placering av manuell sänkning

5-4

– JLG-lift –

3123971

AVSNITT 5 – NÖDFALLSRUTINER

5.6

Så här använder du MSSO:

MANUELL SVÄNGNING

Används till att svänga bommen och svängskivan för hand i händelse av total strömförlust, när plattformen befinner sig ovanför en byggnad eller ett hinder. Använd den manuella upphävningen av svängningen som följer: 1. Använd en hylsa på 7/8 tum och en spärrnyckel, och hitta muttern på snäckdrevet för svängning på vänster sida av maskinen.

1. Placera väljarkontakten för plattform/mark i markläget från markpanelen.

2. Dra ut strömbrytaren/nödstoppskontakten.

3. Starta motorn.

4. Håll MSSO-kontakten och reglaget för önskad funktion intryckta.

2. Sätt fast hylsan på muttern och vrid i önskad riktning.

5.7

MASKINENS UPPHÄVNINGSSYSTEM (MSSO) (ENDAST CE) Maskinens upphävningssystem (MSSO) avser endast räddning av en förare som har fastnat eller inte kan köra maskinen när funktionsreglagen har inaktiverats på plattformen vid en överbelastningssituation.

OBS!

När MSSO-funktionen används börjar varningslampan att blinka samtidigt som en felkod visas i JLG-styrsystemet. Denna felkod måste återställas av en behörig JLG-servicetekniker.

OBS!

Funktionskontroll av MSSO-systemet behöver inte genomföras.

JLG-styrsystemet visar en felkod om ett kontaktfel uppstår.

3123971

– JLG-lift –

5-5

AVSNITT 5 – NÖDFALLSRUTINER

ANMÄRKNINGAR:

5-6

– JLG-lift –

3123971

AVSNITT 6 – TILLBEHÖR

AVSNITT 6. TILLBEHÖR Tabell 6-1. Tillgängliga tillbehör Marknad Tillbehör

Rörhållare

3123971

ANSI (endast i USA)

ANSI

CSA

CE

AUS

Japan

Kina

√

– JLG-lift –

6-1

AVSNITT 6 – TILLBEHÖR

6.8

RÖRHÅLLARE

Säkerhetsföreskrifter

MINSKA PLATTFORMSKAPACITETEN MED 45,5 KG (100 LB) NÄR INSTALLERAD.

VIKT I HÅLLARE PLUS VIKT PÅ PLATTFORMEN FÅR INTE ÖVERSTIGA NOMINELL KAPACITET.

WICHTIG OBS! MAXIMAL LAST I HÅLLARNA I 80 KG (180 LB), JÄMNT FÖRDELAD MELLAN DE TVÅ HÅLLARNA.

WICHTIG OBS! MAXIMAL LÄNGD AV MATERIALET I HÅLLARNA ÄR 6,1 M (20 FT).

• Se till att ingen personal finns under plattformen.

• Gå inte av plattformen över räckena eller stå på dem.

• Kör inte maskinen om materialen inte är fastsurrade.

Rörhållare gör det möjligt att lagra rör eller ledningar inuti plattformen för att hjälpa till att förhindra skador på räcket och optimera plattformens användbarhet. Detta tillbehör består av två hållare med justerbara remmar för att säkra lasten på plats.

6-2

– JLG-lift –

• För rörhållarna till förvaringspositionen när de inte används.

• Använd endast detta alternativ med godkända modeller.

3123971

AVSNITT 6 – TILLBEHÖR

Förberedelse och inspektion

Användning

• Se till att hållarna är säkrade till plattformsräcket.

1. För att förbereda hållarna för lastning tar du bort låssprintarna, roterar varje hållare 90 grader från förvaringspositionen till arbetspositionen, och fäster dem med låssprintarna.

• Byt ut slitna eller skadade fastsurrningsremmar.

2. Lossa och ta bort fastsurrningsremmarna. Placera material på hållarna med vikten jämnt fördelad mellan båda hållarna.

3. Dra fastsurrningsremmarna över det lastade materialet i varje ände och dra åt.

4. För att ta bort materialet lossar du fastsurrningsremmarna och tar bort dem, sedan tar du försiktigt bort materialet från hållarna.

OBS!

3123971

– JLG-lift –

Sätt tillbaka fastsurrningsremmarna över eventuellt kvarvarande material innan du använder maskinen igen.

6-3

AVSNITT 6 – TILLBEHÖR

ANMÄRKNINGAR:

6-4

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

AVSNITT 7. ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 7.1

INLEDNING

7.2

Detta avsnitt erbjuder ytterligare nödvändig information, som gäller rätt användning och underhåll av denna maskin.

Underhållsdelen av detta avsnitt är avsedd som information, som kan hjälpa föraren med enbart dagliga underhållsrutiner.

Den ersätter inte det mera ingående schemat för förebyggande underhåll och inspektion, som är inkluderat i ”Service and Maintenance Manual” (service- och underhållshandboken).

DRIFTSPECIFIKATIONER OCH PRESTANDADATA

Specifikationer Tabell 7-1. Funktionsspecifikationer – E300AJ Kapacitet: Obegränsad ANSI

227 kg (500 lb)

Kapacitet: Obegränsad CE och Australien

230 kg (500 lb)

Största lutning vid körning i förvaringsLäget, se Fig. 4-4.

Andra tillgängliga handböcker:

25 %

Service- och underhållshandbok...............................................3121720 Illustrerad reservdelskatalog.......................................................3121721

Största lutning vid körning i förvaringsLäget (sidolutning) se Fig. 4-4.

Körhastighet Maximum Sänkt Ökad Maskinens bruttovikt – ung.

Största tryck på underlaget Högsta systemspänning

3123971

– JLG-lift –

5°

7,2 km/h (4.5 mph) 4,8 km/h (3 mph) 0,48 km/h (0.3 mph) 6831 kg (15,060 lb) 11,95 kg/cm2 (170 psi) 48V likström

7-1

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL Tabell 7-1. Funktionsspecifikationer – E300AJ Högsta tryck för hyd.systemets avlastningsventil Tryck

207 bar (3000 psi )

Batteriliv per laddning Hög hastighet Sänkt hastighet Batteriladdningstid

Tabell 7-2. Funktionsspecifikationer – E300AJP

8,7 tim.

11,1 tim.

14 timmar från fullständig laddning

Tabell 7-2. Funktionsspecifikationer – E300AJP

Körhastighet Maximum Sänkt Ökad Maskinens bruttovikt (ung.)

6985 kg (15,400 lb)

Största tryck på underlaget

11,95 kg/cm2 (170 psi)

Högsta systemspänning

Kapacitet: Obegränsad ANSI

227 kg (500 lb)

Högsta tryck för hyd.systemets avlastningsventil Tryck

Kapacitet: Obegränsad CE och Australien

230 kg (500 lb)

Batteriliv per laddning Hög hastighet Sänkt hastighet

Största lutning vid körning i förvaringsLäget, se Fig. 4-4.

25 %

Batteriladdningstid Största lutning vid körning i förvaringsLäget (sidolutning) se Fig. 4-4.

Körhastighet Maximum Sänkt Ökad

7-2

7,2 km/h (4.5 mph) 4,8 km/h (3 mph) 0,48 km/h (0.3 mph)

5°

48V likström 207 bar (3000 psi ) 8,7 tim.

11,1 tim.

14 timmar från fullständig laddning

7,2 km/h (4.5 mph) 4,8 km/h (3 mph) 0,48 km/h (0.3 mph)

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

Storlekar

Tabell 7-4. Storleksdata – E300AJP Tabell 7-3. Storleksdata – E300AJ

Vändradie (invändig)

1,52 m (5 ft)

Vändradie (utvändig)

3,1 m (10 ft 2 in) 2,01 m (6 ft 7 in)

Vändradie (invändig)

1,52 m (5 ft)

Vändradie (utvändig)

3,1 m (10 ft 2 in)

Maskinens höjd (förvaringsläget)

Maskinens höjd (förvaringsläget)

2,01 m (6 ft 7 in)

Maskinens längd (förvaringsläget)

Maskinens längd (förvaringsläget)

5,54 m (18 ft 2 in)

Plattformens höjd upp och över

4,01 m (13 ft 2 in)

Plattformens höjd upp och över

4,01 m (13 ft 2 in)

Horisontell räckvidd upp och över

6,12 m (20 ft 1 in)

Horisontell räckvidd upp och över

6,17 m (20 ft 3 in)

Maskinens bredd

Maskinens bredd Axelavstånd Plattformens höjd Markfrigång

3123971

1,22 m (4 ft) 1,65 m (5 ft 5 in) 9,19 m (30 ft 2 in)

5,74 m (18 ft 10 in)

1,22 m (4 ft)

Axelavstånd

1,65 m (5 ft 5 in)

Plattformens höjd

8,97 m (29 ft 5in)

Markfrigång

10 cm (4 in)

10 cm (4 in)

– JLG-lift –

7-3

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

Kapaciteter

Hydraulolja Tabell 7-7. Hydraulolja

Tabell 7-5. Kapaciteter Hydrauloljebehållare

Hydraulsystemets funktions temperaturområde

11 l (2.9 gal) 8 l (2.1 gal) till fullmarkeringen

Drivnav*

0,75 l (25.5 oz) (halvfull)

*Drivnaven ska vara halvt fyllda med smörjmedel.

Däck

S.A.E. Viskositetsklass

−18 till +83 °C (0 till +180 °F)

10W

−18 till +99 °C (0 till +210 °F)

10W-20, 10W30

+10 till +99 °C (+50 till +210 °F)

20W-20

Tabell 7-6. Däck Storlek Största belastning på däcken Typ

7-4

OBS!

Hydrauloljan måste ha slitningsminskande egenskaper som motsvarar minst API-serviceklassificering GL-3 och tillräcklig kemisk stabilitet för användning i mobila hydraulsystem.

OBS!

Maskinerna kan vara försedda med Mobil EAL224H, en biologiskt nedbrytbar och giftfri hydraulolja. Den baseras på vegetabilisk olja och har samma slitningsminskande och rostskyddande egenskaper som mineraloljor men den har ingen skadlig inverkan på grundvattnet eller miljön om den spills eller läcker ut i små mängder. Mobil EAL224H har en viskositet på 34 cSt vid 40 °C och ett viskositetsindex på 213. Oljans driftstemperatur är från –18 °C till +83 °C.

25x7x12 3719 kg (8200 lb) Solida ej-märkande

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL OBS!

Förutom rekommendationerna från JLG, är det inte en god idé att blanda oljor av olika märken eller typer, eftersom de kanske inte innehåller samma tillsatser eller har samma viskositet. Om en annan hydraulolja än Mobil DTE 11M måste användas, kontakta JLG Industries för rekommendationer.

Tabell 7-9. Specifikationer – Mobil DTE 10 Excel 15 ISO-viskositetsklass

#15

Hällpunkt, max

–54 °C (–65 °F)

Flampunkt, min.

Tabell 7-8. Specifikationer – Mobil DTE 11M #15

vid 40 °C

15,8 cSt

Självtryck API

31,9

vid 100 °C

4,1 cSt

Hällpunkt, max

–40 °C (–40 °F)

vid 100 °F

15,8 cSt

166 °C (330 °F)

vid 210 °F

4,1 cSt

Viskositetsindex

168

ISO-viskositetsklass

Flampunkt, min.

Viskositet

3123971

182 °C (360 °F) Viskositet

vid 40 °C

15 cSt

vid 100 °C

4,1 cSt

vid 100 °F

80 SUS

vid 210 °F

43 SUS

cp vid –30 °F

3,200

Viskositetsindex

140

– JLG-lift –

7-5

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL Tabell 7-11. Specifikationer Mobil EAL 224H

Tabell 7-10. Specifikationer – Mobilfluid 424 SAE-klass

10W30

Typ

Biologiskt nedbrytbar vegetabilisk olja

Specifik vikt, API

29,0

ISO-viskositetsklass

32/46

Densitet, lb/gal 60°F

7,35

Specifik vikt

0,922

Hällpunkt, max

–43 °C (–46 °F)

Hällpunkt, max

–32 °C (–25 °F)

228°C (442°F)

Flampunkt, min.

220 °C (428 °F)

Funktionstemp.

–17 till 162 °C (0 till 180 °F)

Vikt

0,9 kg per l (7.64 lb per gal)

Flampunkt, min.

Viskositet Brookfield, cP vid –18 °C

2700

vid 40 °C

55 cSt

vid 100 °C

9,3 cSt

Viskositetsindex

152

Viskositet

OBS!

7-6

– JLG-lift –

vid 40 °C

37 cSt

vid 100 °C

8,4 cSt

Viskositetsindex

213

Måste förvaras vid över 0 °C (32 °F)

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL Tabell 7-12. Mobil EAL Envirosyn H Specs

Tabell 7-13. Quintolubric 888-46

Typ

Syntetisk biologiskt nedbrytbar

Täthet

0,92 g/cm3

ISO-viskositetsklass

32

Hällpunkt

< –30 °C (< –22 °F)

Specifik vikt

0,950

Flampunkt

300 °C (572 °F)

Hällpunkt, max

–51 °C (–59 °F)

Flampunkt, min.

268 °C (514 °F)

Flampunkt

360 °C (680 °F)

Självtändningstemperatur

> 450 °C (842 °F)

Viskositet vid 40 °C

3123971

Viskositet

33,1 cSt

vid 100 °C

6,36 cSt

Viskositetsindex

147

vid 0 °C (32 °F)

– JLG-lift –

320 cSt

vid 20 °C (68 °F)

109 cSt

vid 40 °C (104 °F)

47,5 cSt

vid 100 °C (212 °F)

9,5 cSt

Viskositetsindex

190

7-7

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

Större komponenters vikt

ERSÄTT INTE KOMPONENTER SOM ÄR KRITISKA FÖR STABILITETEN MED KOMPONENTER AV ANNORLUNDA VIKT ELLER SPECIFIKATION, EXEMPELVIS: BATTERIER, SKUMPLASTFYLLDA DÄCK, PLATTFORM. MODIFIERA INTE MASKINEN PÅ NÅGOT VIS FÖR ATT PÅVERKA STABILITETEN. Tabell 7-14. Kritiska stabilitetsvikter Komponenter

kg

lb

Motvikt (AJ)

2807

6188

Motvikt (AJP)

2880

6348

Däck och hjul

54,4

120

78

169

39,5

87

Batteri (minst var) – 305 Ah (AGM)

49

108

Batteri (minst var) – 375 Ah OCH UL

50

110

Plattform (inkl. manöverpanel) Batteri (minst var) – 305 Ah

7-8

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

6

6

3,4

5

2

1

5

Fig. 7–1. Diagram över förarunderhåll och smörjning

3123971

– JLG-lift –

7-9

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

7.3

1. Svänglager

UNDERHÅLL

OBS!

Följande nummer motsvarar de i Fig. 7–1., Diagram över förarunderhåll och smörjning.

Tabell 7-15. Smörjningsspecifikationer FÖRKORTN.

SPECIFIKATIONER

MPG

Universalfett som har en minsta smältpunkt på 177 °C (350 °F). Utomordentliga vattenmotstånds- och vidhängande egenskaper samt för ytterst högt tryck (Timken OK minst 40 lb).

EPGL

Kugghjulsfett (olja) för ytterst högt tryck som motsvarar API-serviceklassificering GL-5 eller Mil-specifikation Mil-L-2105.

HO

Hydraulolja. Mobil DTE-11M

BG*

Lagerfett (JLG art.nr 3020029) Mobilith SHA 460.

Smörjpunkter – fjärrnipplar Kapacitet – efter behov Smörjmedel – BG Intervall – var tredje månad eller efter 150 driftstimmar Anmärkning – stryk på fett och rotera i intervall om 90 grader tills lagret har smorts helt.

*MPG kan ersätta dessa smörjmedel om så är nödvändigt, men serviceintervallerna blir reducerade.

WICHTIG OBS! SMÖRJNINGSINTERVALLERNA BASERAR SIG PÅ MASKINENS ANVÄNDNING UNDER NORMALA FÖRHÅLLANDEN. MASKINER SOM ANVÄNDS I FLERA SKIFT OCH/ELLER SOM UTSÄTTS FÖR SVÅRA FÖRHÅLLANDEN MÅSTE SMÖRJAS OFTARE.

7-10

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 2. Svänglager/snäckdrevskuggar

Smörjpunkter – smörjnippel Kapacitet – efter behov Smörjmedel – Mobile SHC 007 Intervall – efter behov

Smörjpunkter – smörjnippel Kapacitet – efter behov Smörjmedel – BG Intervall – efter behov

TILLSÄTT INTE FÖR MYCKET FETT. OM LAGREN FÅR FÖR MYCKET FETT SKADAS DEN YTTRE TÄTNINGEN I HUSET.

3123971

– JLG-lift –

7-11

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 3. Hydrauloljebehållare

4. Hydrauloljereturfilter

Smörjpunkt(er) – påfyllningslock Kapacitet – 11 l (2.9 gal), 8 l (2.1 gal) till fullmarkering Smörjmedel – HO Intervall – kontrollera nivån dagligen, byt vartannat år eller efter 1 200 driftstimmar.

Anmärkning – kör alla system genom minst två hela arbetsförlopp på nya maskiner, sådana som just genomgått en renovering eller när hydrauloljan har bytts, och kontrollera oljenivån i behållaren igen.

7-12

– JLG-lift –

Intervall – byt ut efter de första 50 timmarna och därefter med ett intervall på 6 månader eller 300 timmar.

Anmärkning – under vissa förhållanden kan det bli nödvändigt att byta ut hydraulfiltret oftare.

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 5. Drivhjulsnav

6. Hjullager

O IL LEVEL CHECK OLJENIVÅKONTROLL ANDFILL

OCH PÅFYLLNING

Smörjpunkt(er) – nivå-/påfyllningsplugg Kapacitet – 0,75 l (25.5 oz) (halvfull) Smörjmedel – EPGL Intervall – kontrollera nivån var tredje månad eller efter 150 driftstimmar, byt vartannat år eller efter 1 200 driftstimmar.

3123971

– JLG-lift –

Smörjpunkt(er) – packa om Kapacitet – efter behov Smörjmedel – MPG Intervall – vartannat år eller efter 1 200 funktionstimmar

7-13

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

7.4

2. Ta av alla ventilationslock och kontrollera elektrolytnivån i varje cell. Nivån ska stå jäms med ringen, ca 25 mm (1 in) från ovansidan av batteriet. Använd endast destillerat vatten. Sätt tillbaka alla ventilationslock och dra åt.

UNDERHÅLL OCH LADDNING AV BATTERI

FÖR ATT UNDVIKA SKADOR FRÅN EN EXPLOSION, RÖK INTE OCH LÅT INTE GNISTOR ELLER ÖPPEN ELD FÖREKOMMA I NÄRHETEN AV BATTERIET UNDER SERVICEARBETET. ANVÄND ALLTID ÖGONSKYDD OCH HANDSKAR VID SERVICE PÅ BATTERIER.

Underhåll av batteriet, var tredje månad 1. Öppna luckan till batteriutrymmet för att komma åt batteriets kabelfästen och ventilationslock.

TILLSÄTT VATTEN TILLS ELEKTROLYTEN TÄCKER PLATTORNA, NÄR BATTERIERNA BEHÖVER MER VÄTSKA. BATTERIERNA FÅR INTE LADDAS OM INTE ELEKTROLYTEN TÄCKER PLATTORNA. OBS!

3. Ta bort batterikablarna från varje kabelfäste, en åt gången, den negativa kabeln först. Rengör kablarna med en lösning som neutraliserar syra (t. ex. sodiumbikarbonat och vatten eller ammoniak) och en stålborste. Byt ut kablar och/eller kabelklämmans bultar efter behov.

4. Rengör kabelfästet med en stålborste och sätt fast kabeln igen. Täck ej-strömförande ytor med mineralfett eller vaselin.

5. När alla kablar och kabelfästen är rengjorda, se till att alla kablar sitter rätt och att de inte har kommit i kläm. Stäng luckan till batteriutrymmet.

6. Starta hydraulsystemet och se till att det fungerar som det ska.

När destillerat vatten hälls i batterierna, får behållare och/eller trattar av metall inte användas.

Häll destillerat vatten i batterierna efter laddningen för att undvika att elektrolyten svämmar över.

Häll endast i vatten upp till märket eller 9,5 mm (3/8 in) ovanför plattorna.

7-14

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL c. Ladda batterierna tills lysdioden 100 % tänds.

Batteriladdning, dagligen OBS!

Undvik onödig laddningstid genom att inte låta batterierna bli helt urladdade.

OBS!

Häll destillerat vatten i batterierna efter laddningen för att undvika att elektrolyten svämmar över.

När batterierna är helt laddade, ta loss ledningen från uttaget och lägg den på sin förvaringsplats. d. Se till att batterikablarna sitter rätt och att de inte kommer i kläm. Stäng och lås alla luckor.

Häll endast i vatten till märket eller 10 mm (3/8 in) ovanför plattorna.

1. Ladda batterierna i slutet av varje arbetsdag eller när maskinen fungerar märkbart dåligt, därför att batterierna håller på att bli urladdade.

2. Ladda batterierna enligt följande rutin: a. Öppna luckorna till batteriutrymmet och laddarutrymmet.

NÄR BATTERILADDAREN SKA ANVÄNDAS, MÅSTE LEDNINGEN SÄTTAS IN I ETT JORDAT UTTAG. OM UTTAGET INTE ÄR JORDAT OCH ETT FEL SKULLE UPPSTÅ, KAN MASKINEN ORSAKA EN ALLVARLIG ELEKTRISK STÖT. b. Ta ut laddarens ledning från sin förvaringsplats och anslut den till ett uttag med lämplig spänning.

3123971

– JLG-lift –

7-15

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

7.5

DÄCK OCH HJUL

Utbyte av hjul och däck

Utbyte av däck JLG rekommenderar att det nya däcket ska ha samma storlek, kordlager och märke som originaldäcket. Vi hänvisar till JLG:s reservdelskatalog ang. artikelnumret för däck som är godkända för en viss maskinmodell. Om utbytesdäcket inte kommer från JLG, rekommenderar vi att det ska ha följande egenskaper: • Ett kordlager-/belastningsvärde och en storlek som är lika med eller större än originaldäckets.

Fälgarna, som installerats på var produkt, är avsedda för stabilitetskrav, som består av spårvidd, däcktryck och belastningskapacitet. Ändringar i storleken, som fälgens bredd, placeringen av mittstycket, större eller mindre diameter o.s.v. utan skriftlig rekommendation från fabriken, kan leda till osäker stabilitet.

Montering av hjul Det är ytterst viktigt att hjulen dras åt med och bibehålls vid rätt moment.

• Slitbanans kontaktbredd lika med eller större än originaldäckets.

• Hjulets diameter, bredd och förskjutning lika med originalhjulets.

• Godkänt för tillämpningen av däcktillverkaren (inkluderar däcktrycket och största belastning).

Ett skumplastfyllt däck eller ett däck med ballast får inte ersättas med ett luftfyllt däck, om inte särskilt godkänt av JLG Industries, Inc. När ett nytt däck väljs och monteras, se till att alla däck är pumpade med det tryck, som rekommenderas av JLG. P.g.a. storleksvariationer mellan olika däckmärken måste båda däcken på en axel vara likadana.

7-16

HJULMUTTRARNA MÅSTE INSTALLERAS MED OCH BIBEHÅLLAS VID RÄTT MOMENT FÖR ATT FÖRHINDRA LÖSA HJUL, AVBRUTNA PINNBULTAR OCH RISKEN FÖR ATT HJULET KOMMER LOSS FRÅN AXELN. ANVÄND ENDAST DE MUTTRAR SOM PASSAR HJULETS KONVINKEL. Dra åt hjulmuttrarna med rätt moment för att förhindra att hjulet lossnar. Använd en momentnyckel vid åtdragningen. Om du inte har en momentnyckel, dra åt muttrarna med en annan nyckel och kör omedelbart till ett servicegarage eller till återförsäljaren, så att de kan dra åt muttrarna med rätt moment. För hård åtdragning leder till att pinnbultarna bryts av eller att hålen i hjulen deformeras. Rätt rutin för montering av hjul följer:

– JLG-lift –

3123971

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL 1. Starta alla muttrar för hand för att förhindra korsgängning.

INGET smörjmedel får användas på gängor eller muttrar.

4. Hjulmuttrar måste dras åt efter de första 50 driftstimmarna och varje gång ett hjul har tagits av. Kontrollera åtdragningen efter de första 16, 40 och 80 kilometrarna. Kontrollera regelbundet därefter.

2. Dra åt muttrarna i följande ordning:

7.6

TILLÄGGSINFORMATION Följande information tillhandahålls i enlighet med kraven i det europeiska maskindirektivet 2006/42/EG och gäller endast CE-maskiner.

Den konstanta, A-belastade ljudtrycksnivån vid arbetsplattformen är lägre än 70 dB(A) för elektriska maskiner.

Den garanterade bullernivån enligt det europeiska direktivet 2000/14/EG (bullerutsläpp i miljön från utrustning som används utomhus) baserad på testmetoder i enlighet med Annex III, Part B, Metod 1 och 0 i direktivet, är 104 dB för maskiner med förbränningsmotorer.

3. Åtdragningen av muttrarna ska ske i etapper. Följ rekommenderad ordningsföljd och dra åt muttrarna enligt momenttabellen.

Tabell 7-16. Momenttabell

Det totala värdet för den vibration som handen/armen utsätts för överskrider inte 2,5 m/s2. Det högsta effektivvärdet för den viktade acceleration som hela kroppen utsätts för överskrider inte 0,5 m/s2.

ÅTDRAGNINGSFÖLJD 1:a etappen

2:a etappen

3:e etappen

55 Nm (40 lb-ft)

130 Nm (95 lb-ft)

230 Nm (170 lb-ft)

3123971

– JLG-lift –

7-17

AVSNITT 7 – ALLMÄNNA SPECIFIKATIONER OCH UNDERHÅLL

ANMÄRKNINGAR:

7-18

– JLG-lift –

3123971

AVSNITT 8 – INSPEKTIONS- OCH REPARATIONSJOURNAL

AVSNITT 8. INSPEKTIONS- OCH REPARATIONSJOURNAL Maskinens serienummer _______________________________________ Tabell 8-1. Inspektions- och reparationsjournal Datum

3123971

Anmärkningar

– JLG-lift –

8-1

AVSNITT 8 – INSPEKTIONS- OCH REPARATIONSJOURNAL Tabell 8-1. Inspektions- och reparationsjournal Datum

8-2

Anmärkningar

– JLG-lift –

3123971

3123971

Huvudkontor JLG Industries, Inc. 1 JLG Drive McConnellsburg PA 17233-9533 USA (717) 485-5161 (Huvudkontor) (877) 554-5438 (Kundservice) (717) 485-6417 Besรถk vรฅr hemsida fรถr JLG:s globala kontor www.jlg.com
