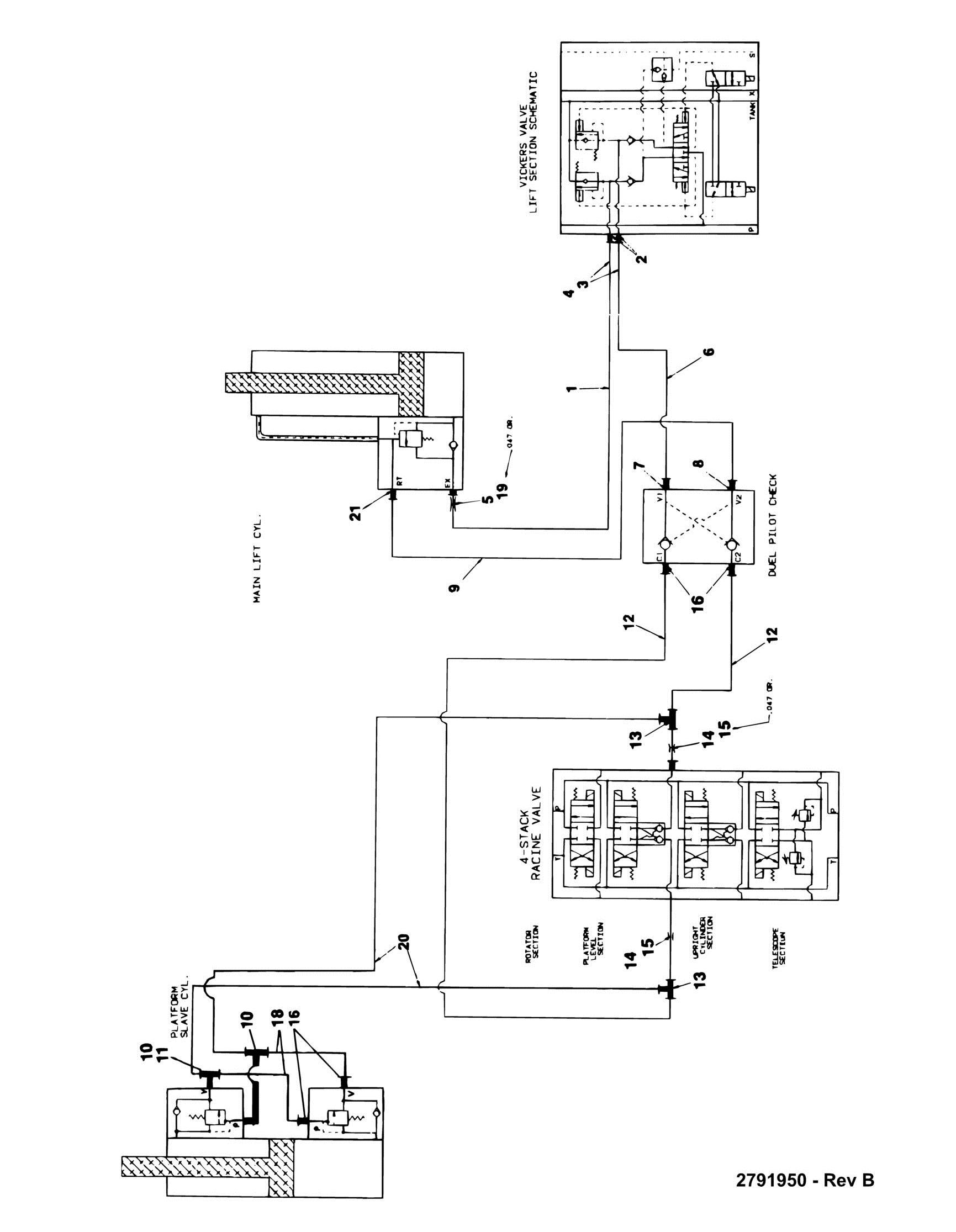

FIGURE 6-5. HYDRAULIC DIAGRAM - LIFT (MAIN BOOM
FIGURE 6-5. HYDRAULIC DIAGRAM - LIFT (MAIN BOOM)
FIGURE 6-5. HYDRAULIC DIAGRAM - LIFT (MAIN BOOM)
ITEM PART NUMBER QTY
DESCRIPTION
2791950 Ref HYDRAULIC DIAGRAM - LIFT (MAIN BOOM) 1 2751452 1 Hose 2 2220221 2 Fitting, Reducer 3 2220501 2 Fitting, 45 4 2220609 2 Fitting, Reducer 5 2180699 1 Fitting, Modified 6 2751450 1 Hose 7 2220582 1 Fitting 8 2220472 1 Fitting, 90 9 2751412 1 Hose 10 2220899 2 Fitting, Tee 11 2220657 1 Fitting, 45 12 2750997 2 Hose 13 2180379 2 Fitting, Tee 14 2180615 2 Orifice (.047) 15 2220591 2 Fitting, Reducer 16 2220473 4 Fitting, 90 18 2750778 2 Hose 19 Ref Orifice (.062) Options: 19 2180448 1 Orifice (.062) (Prior to May 1995) 19 2180380 1 Orifice (.062) (May 1995 to Present) 20 2752468 2 Hose 21 2220582 1 Fitting, Straight 0100020 AR Sealant, Thread
REV
B
