ÉQUIPEMENT DE BATTAGE

Commutateur De S Curit

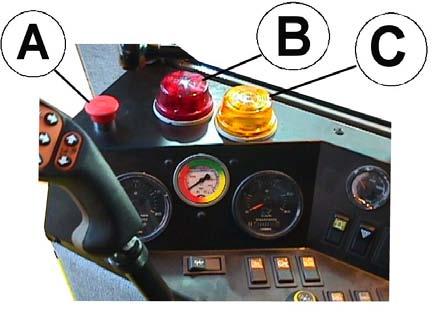

Le commutateur de sécurité A sur le tableau de bord (Fig.L1) doit être tiré vers sa position la plus haute avant que tout mécanisme ne soit mis en route. Lorsque le commutateur de sécurité est enfoncé, tous les mécanisme engagés (battage, hache-paille, table de coupe et déchargement) s'arrêtent.

Il arrête également la marche arrière de l'équipement d'alimentation.

La goulotte de déchargement ne peut pas être pivoté avec le commutateur de sécurité enfonçé.

VOYANTS D'AVERTISSEMENT et VOYANTS DE CONTRÔLE

(Fig. L1) avertissent

Les voyants de contrôle sur la colonne de direction indiquent le mode des fonctions de la moissonneuse. Ils sont divisés en trois groupes selon leur fonction :

A

Chargement ne fonctionne pas A

Pression huile moteur trop basse* B

Surchauffe moteur* C

Filtre à air bouché D

Surchauffe liquide hydraulique* E

Blocage dans filtre hydraulique F

B

Blocage dans convoyeur de récolte* H

“ dans vis sans fin de reprise inférieure* I

“ dans vis sans fin de reprise verticale* J

“ dans capot de balle* K

Goulotte de déchargement entre pos. extrêmes L

C

Réservoir à grains ½ plein M

Réservoir à grains plein** N

Hauteur max. dépasse 4 m O

Frein à main serré* P

Guidage de paille pour hache-paille R

Guidage de paille pour longue paille S

Clignotant T

Phares U

*) En cas d'alarme, voyant rouge clignotant B, Fig. L1, clignote au-dessus du tableau de bord et le voyant sur le panneau de signal indique la source de l'alarme

**) Le voyant orange C indique un réservoir à grains plein, Fig. L1.

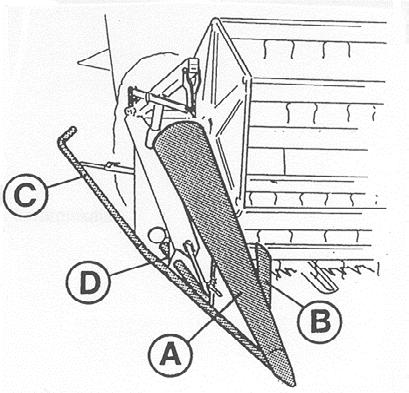

SÉPARATEURS DE PAILLE (Fig. L3) - A régler

Les diviseurs de paille sont montés de chaque côté de la table de coupe.

Leur hauteur peut être réglée au moyen des plaques glissantes D, munies de trous. Réglez les plaques-guides A et B en fonction des conditions de battage.

Le tube de guidage extérieur est fixée à l'avant du séparateur et sur le bord arrière de la table de coupe. Le dispositif de réglage du tube se trouve à l'arrière. Fixez toujours le tube sur le côté de la récolte non battue. Les séparateurs de paille de type à arc court, parfaits pour le battage des récoltes à paille courte sont également disponibles. Les séparateurs à arc opèrent parfaitement sur les installations qui n'ont pas besoin de séparer mais de compresser la récolte en une section étroite, comme le colza et le fondant.

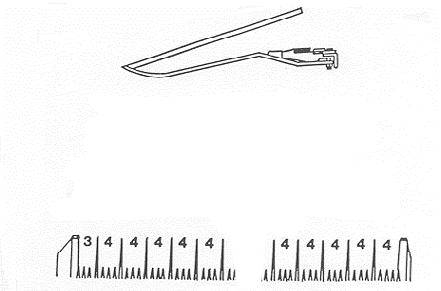

RELEVEURS D'ÉPIS (Fig. L4) à espacer correctement

Le nombre approprié de releveurs d'épis pour les différentes largeurs de table est donné ci-dessous :

3,9 m 12

4,2 m 13

4,5 m 14

4,8 m 15

5,1 m 16

5,7 m 18

6,3 m 20

6,9 m 22

Fixez les releveurs à l´aide des vis de fixation sur les doigts de lames, comme indiqué sur la figure. Les chiffres sur la figure indiquent le nombre de doigts entre chaque releveur. Les releveurs fonctionnent avec satisfaction quand la hauteur de coupe est entre 8 et 10 centimètres, évitant ainsi la prise de pierres. Pour des occasions spéciales, par exemple, lors du battage de petits pois, il est conseillé de monter plusieurs releveurs, même peut-être sur tous les deux doigts.
