OUVERTURE DES DISPOSITIFS DE PROTECTION

Modèle C

Les protections ouvrables sont, pour des raisons de sécurité, munies de dispositifs de verrouillage. Ils ne peuvent être ouverts que par un outil approprié. Cet outil est fourni avec chacune des moissonneuses-batteuses. Il est suspendu au crochet se trouvant sur la paroi arrière de la cabine. (Les protections peuvent également être ouvertes avec une clé ou un tournevis de 13 mm.) Les protections se verrouillent automatiquement à la fermeture. Certaines protections ont cependant des fermetures supplémentaires.

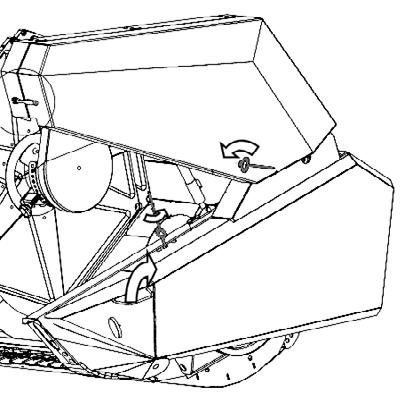

Ouvrez la protection de l'extrémité gauche de la table de coupe en tournant l'outil dans le sens inverse des aiguilles d'une montre. Pour ouvrir la protection, tirez la poignée vers l'extérieur et levez simultanément la protection légèrement vers le haut. Fig. B1a.

Déverrouillez la protection de l'entraînement par courroie sur le rabatteur tournant le dispositif dans le sens inverse des aiguilles d'une montre. Ouvrez d'abord les bandes en caoutchouc. La protection est maintenue en position ouverte via un ressort à gaz. Fig. B1a.

Pour ouvrir les dispositifs latéraux de protection, Fig. B2a, placez l'outil dans le trou situé sur la partie inférieure de la protection et tournez dans le sens inverse des aiguilles d'une montre. Le dispositif de protection s'ouvre lorsque le bord inférieur est tiré vers l'extérieur. La protection repose sur des ressorts à vérin. La protection se verrouille automatiquement à la fermeture.

B1a

B2a

Ouverture Des Dispositifs De Protection

Modèle L

Les protections ouvrables sont, pour des raisons de sécurité, munies de dispositifs de verrouillage. Ils ne peuvent être ouverts que par un outil approprié. Cet outil est fourni avec chacune des moissonneuses-batteuses. Il est suspendu au crochet se trouvant sur la paroi arrière de la cabine. (Les protections peuvent également être ouvertes avec une clé ou un tournevis de 13 mm.) Les protections se verrouillent automatiquement à la fermeture. Certaines protections ont cependant des fermetures supplémentaires.

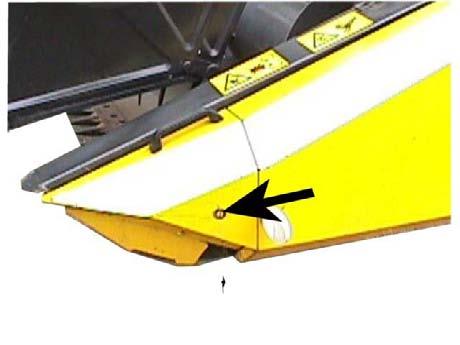

Ouvrez la protection de l'extrémité gauche de la table de coupe, fig. B1b, en tournant l'outil dans le sens inverse des aiguilles d'une montre. Pour ouvrir la protection, tirez la poignée vers l'extérieur et levez simultanément la protection légèrement vers le haut. La poignée se verrouille automatiquement à la fermeture.

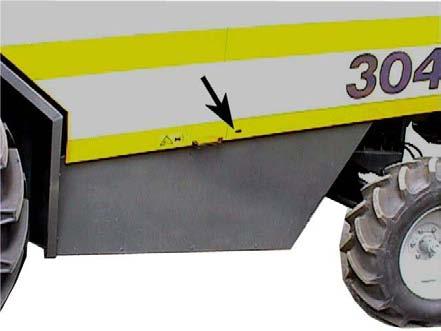

Pour ouvrir les dispositifs latéraux de protection, Fig. B2b, placez l'outil dans le trou situé sur la partie inférieure de la protection et tournez dans le sens inverse des aiguilles d'une montre. Le dispositif de protection s'ouvre lorsque le bord inférieur est tiré vers l'extérieur. La protection repose sur des ressorts à vérin. La protection se verrouille automatiquement à la fermeture.

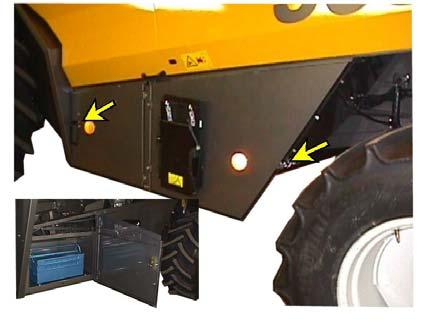

Selon la spécification mentionnée, les protections inférieures de la moissonneuse-batteuse peuvent s'ouvrir. Les parties avant et arrière de la protection peuvent être ouvertes séparément. Ouvrez d'abord la protection supérieure, comme indiqué ci-dessus. Ensuite, la partie avant de la protection inférieure s'ouvre en déverrouillant l'avant de la protection à l'aide de l'outil. Fig. B2c. Pour ouvrir l'arrière, relâchez le loquet à l'arrière de la protection. Il existe un espace pour une boîte à outils sur la gauche, derrière la protection avant.

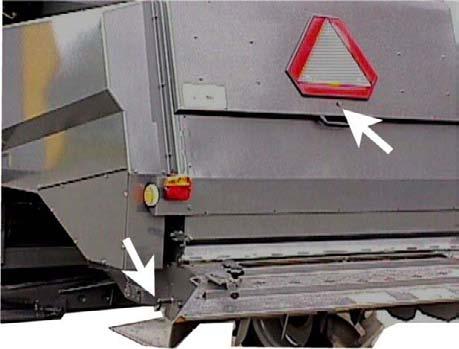

On dégage le dispositif de verrouillage arrière du hache-paille Fig. B3 (répandeur de paille) en ouvrant les verrous latéraux sur les deux côtés de la moissonneuse-batteuse. La protection reste bloquée en position supérieure. Lorsque la protection est descendue, assurez-vous que la protection se verrouille à la bonne hauteur des deux côtés.

Pour ouvrir le capot de la hotte à paille, Fig. B3, placez l'outil dans le trou situé sur le bord du côté inférieur de la protection et tournez dans le sens inverse des aiguilles d'une montre. La protection s'ouvre et se repose sur des ressorts à vérin.

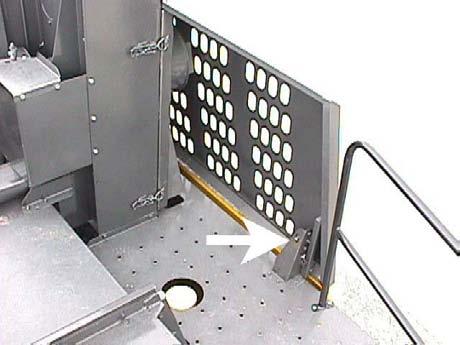

La porte supérieure du compartiment de secoueur de paille, Fig. B4, est verrouillée par une vis hexagonale

Le verrouillage sur la protection de la prise d'air du moteur est ouverte en plaçant l'outil dans le trou sur le coin arrière de la protection en en tournant dans le sens inverse des aiguilles d'une montre.

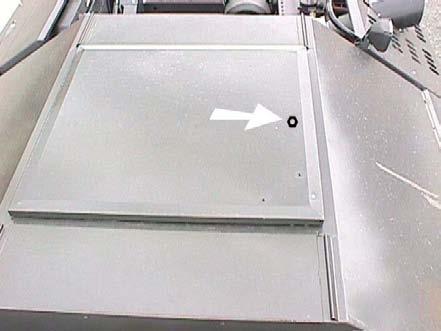

Ouvrez le capot du réservoir à grain, Fig. B5, en plaçant l'outil dans le trou et en tournant dans le sens inverse des aiguilles d'une montre.

En fonction de la spécification, il peut avoir un capot audessus du compartiment moteur qui peut être ouvert. Pour ouvrir ce capot :

• Déverrouillez les verrous arrière des deux côtés du capot en utilisant l'outil et en retournant le capot arrière sur le haut du capot supérieur.Fig. B6.

• Poussez ce capot supérieur de façon à ce qu'il roule complètement jusqu'au cran de blocage. Le capot se plie par le milieu.
