Verstuivers

Algemeen

De verstuivers van de DH 825 motor worden door middel van twee tapeinden en moeren bevestigd in de cilinderkop. In het aansluistuk tussen de verstuiver en de inspuitleiding is een staaffilter opgenomen. Dit staaffilter kan niet apart worden vervangen, maar alleen als één geheel met het aansluitstuk.

Reparatieaanwijzingen

Het is aanbevelenswaardig om nieuwe of gerevideerde verstuivers af te stellen op de maximum opgegeven inspuitdruk. Bij het monteren van een nieuwe of gerevideerde verstuiver in de cilinderkop, moet steeds gebruik worden gemaakt van een nieuwe (koperen) afdichtring onder de verstuiver.

Aanhaalkoppels

Verstuiverflensmoeren: 1,5 - 2 mkg Inspuitleiding wartelmoer: max. 2,5 mkg Verstuivermondstuk-wartelmoer: 6 - 8 mkg

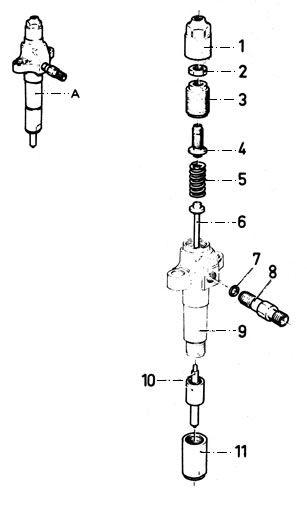

1. Dopmoer 2. Borgmoer 3. Veerhouder 4. Stelbout 5. Veer 6. Drukpen 7. Afdichtring 8. Aansluitstuk 9. Verstuiverhouder 10. Verstuivermondstuk 11. Verstuivermondstuk-wartelmoer
