Uitlaatspruitstuk

20 CO 474

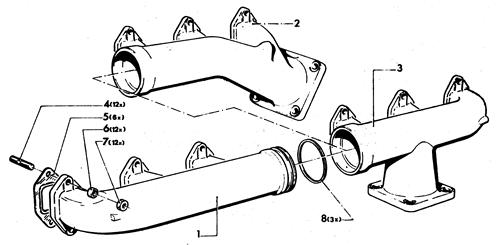

Fig. 50.

Het uitlaatspruitstuk in onderdelen getekend. 1. Voorste uitlaatspruitstuk 2. Achterste uitlaatspruitstuk (frontstuur serie) 3. Achterste uitlaatspruitstuk (torpedofront serie) 4. Tapeind 5. Pakking 6. Afstandbus 7. Moer 8. Afdichtring Afstandbusjes 6 niet vergeten aan te brengen! Na het vernieuwen van de uitlaatspruitstukpakkingen de motor op bedrijfstemperatuur brengen en direct daarna de spruitstukmoeren met de voorgeschreven aanhaalspanning natrekken.
