A V ANT

PREP ARA TION POUR L'ASSEMBLAGE

Préparation

signe « * » dans document indique que pièce est montée sur machine Eléments à préparer :

• Clés ( , , , , , , )

• Clés 6 pans mâles ( 8 , )

• T ournevis cruciforme (N°

• Lames ciseaux

• Chif fon

Positionnement

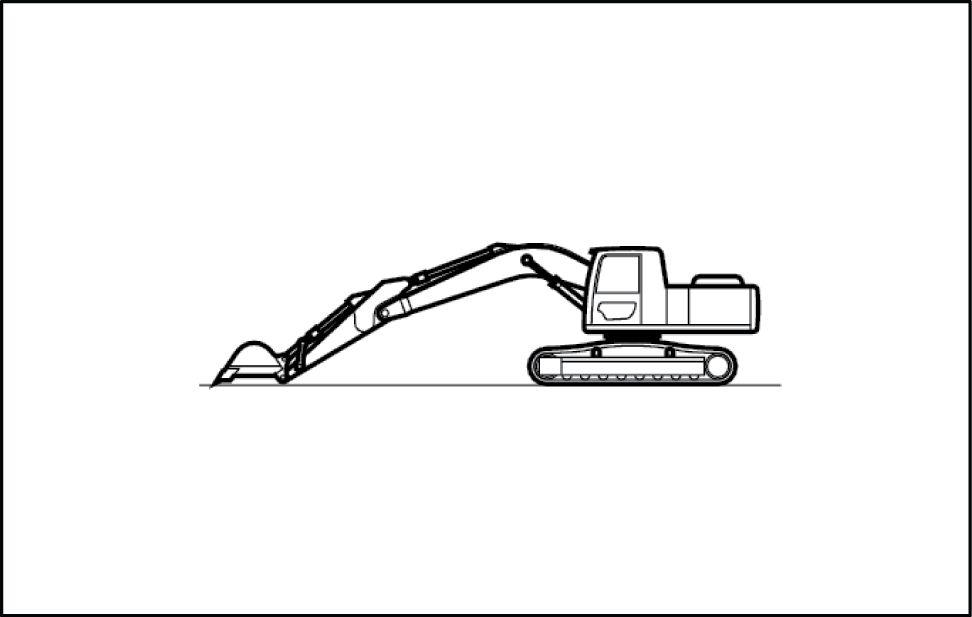

• Placez machine sur sol ferme plat, amenez vérin godet fin course d'ouverture, vérin bras fin course abaissez flèche amenez bras contact avec SMIL13II00106AA

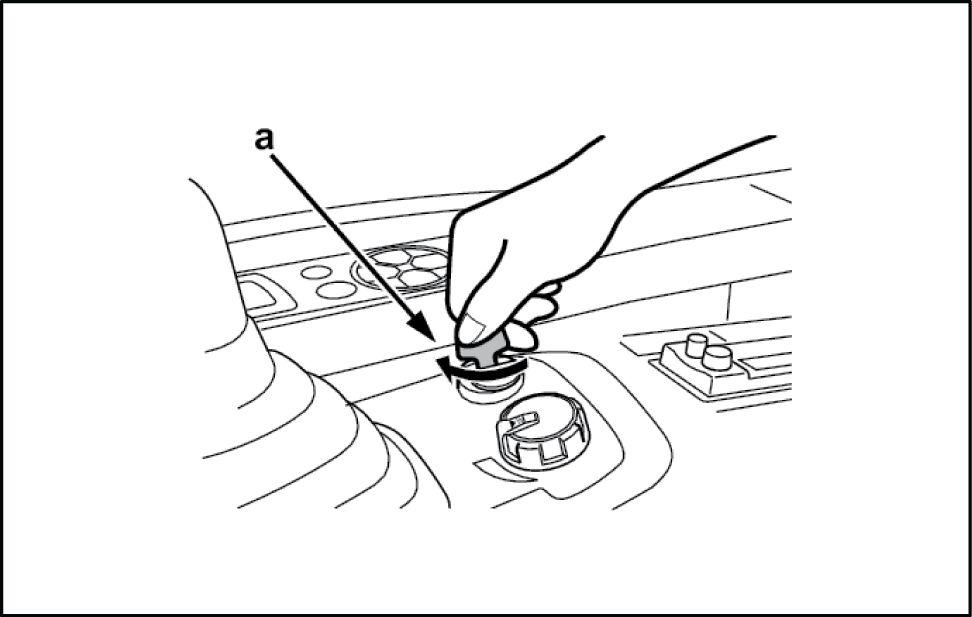

Placez clé contact (a) sur OFF vérifiez que moteur est bien puis placez à nouveau clé contact sur (marche). (Ne pas démarrer moteur

Evacuez pression à

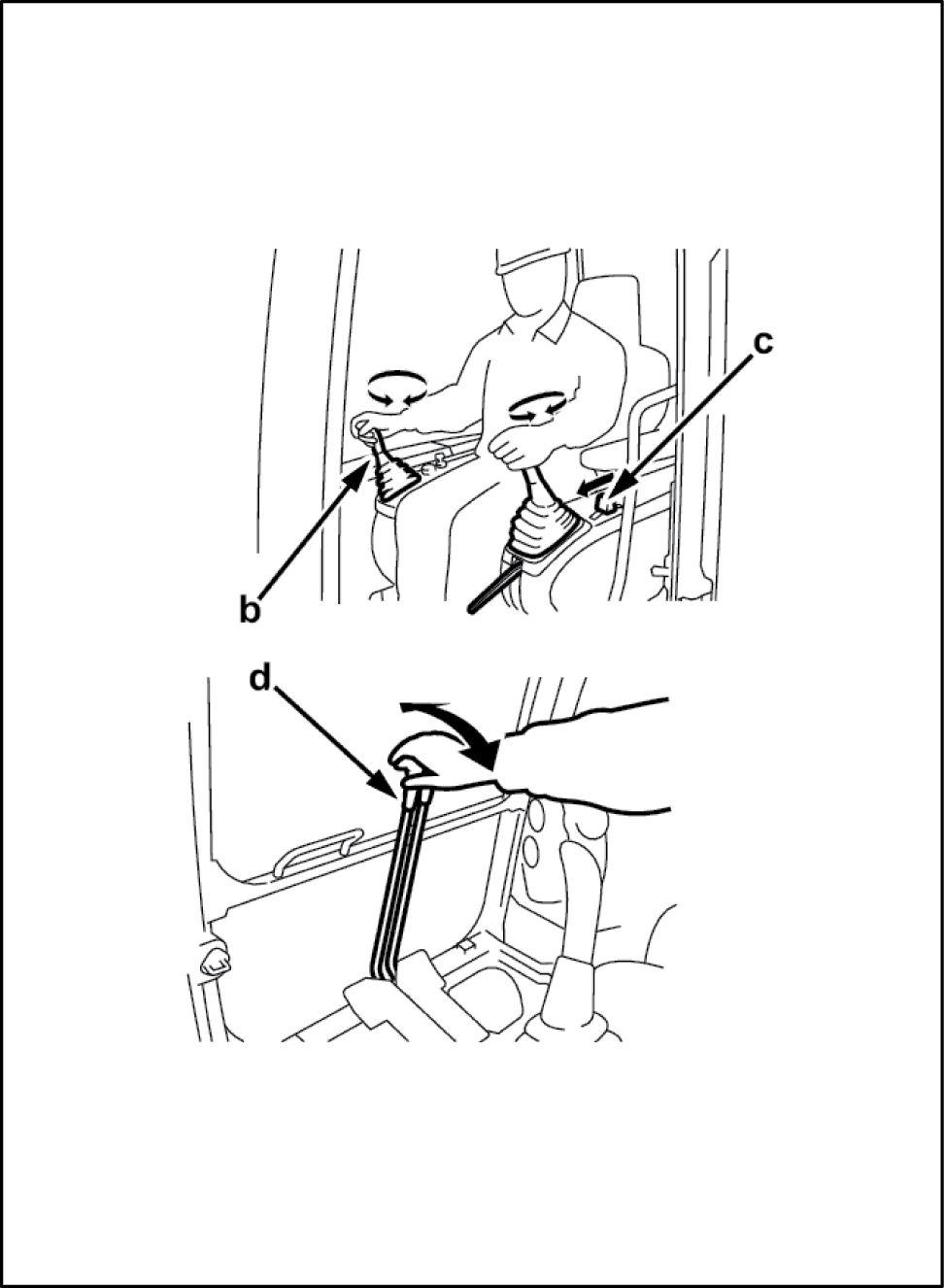

• Basculez levier (c) vers l'avant, puis faites pivoter levier commande partie supérieure (b) environ fois pour évacuer

• Actionnez levier translation (d) rière environ 5 fois pour évacuer SMIL13II00108BA

Evacuer pression à réservoir

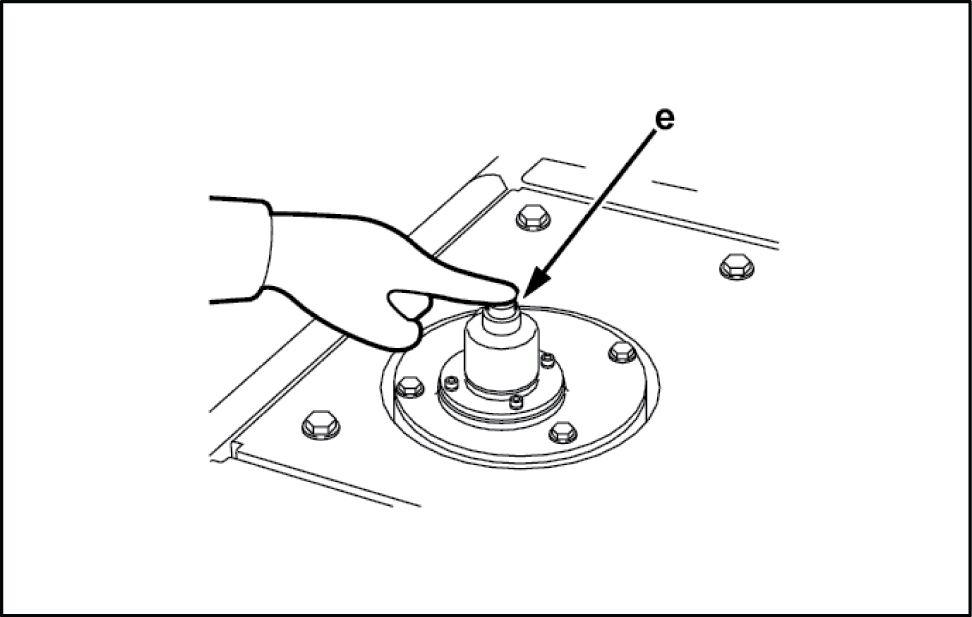

• Appuyer sur bouton reniflard (e) placé sur servoir hydraulique pour évacuer pression à réservoir
