CONTROL PROPORCIONAL DEL CIRCUIT O DEL MAR

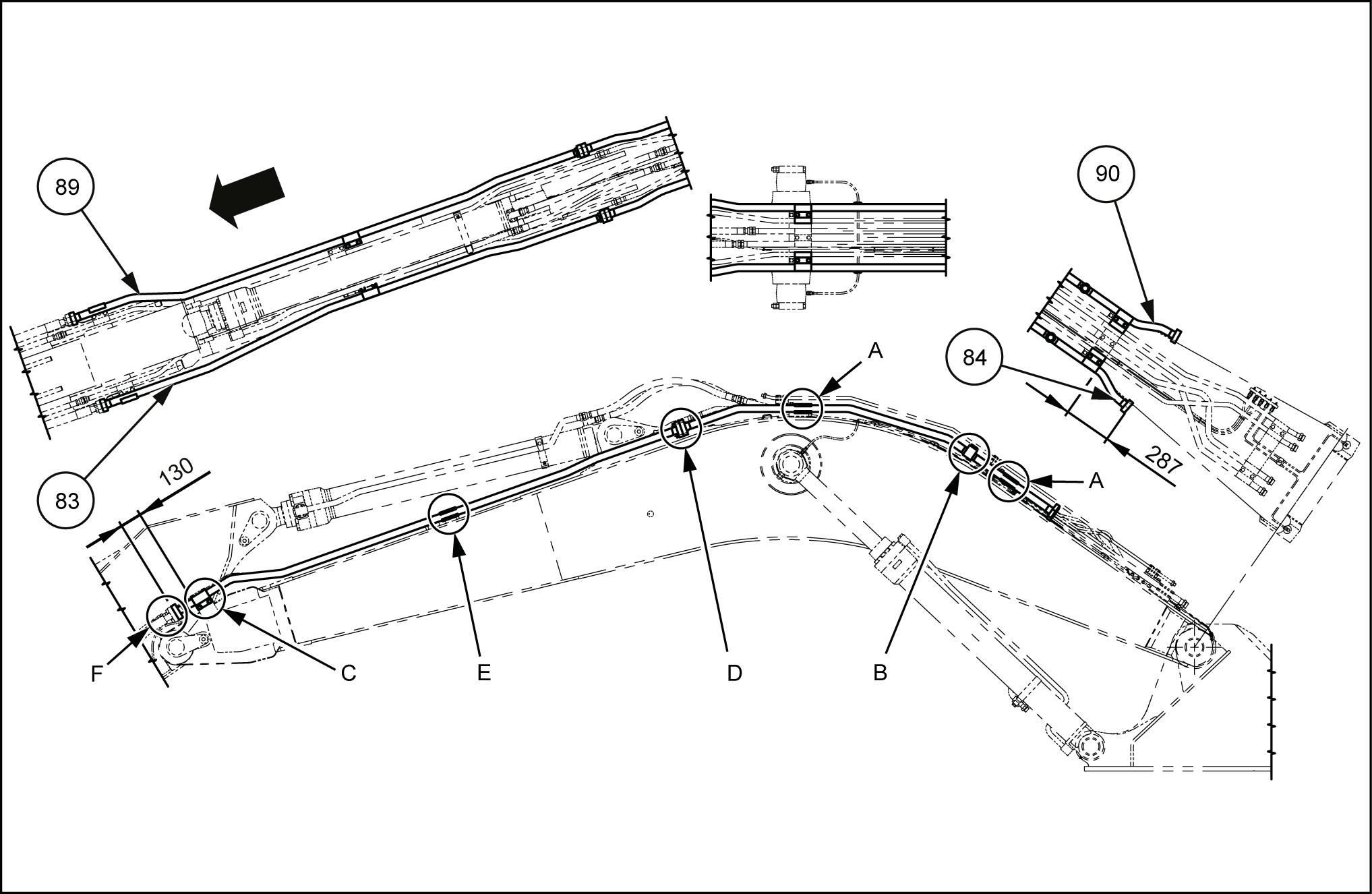

Instalación del conducto del brazo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 1

Instalación del conducto principal superior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 5

Instalación línea pilotaje - Control proporcional 3Instalación del mazo cables - Control proporcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 -

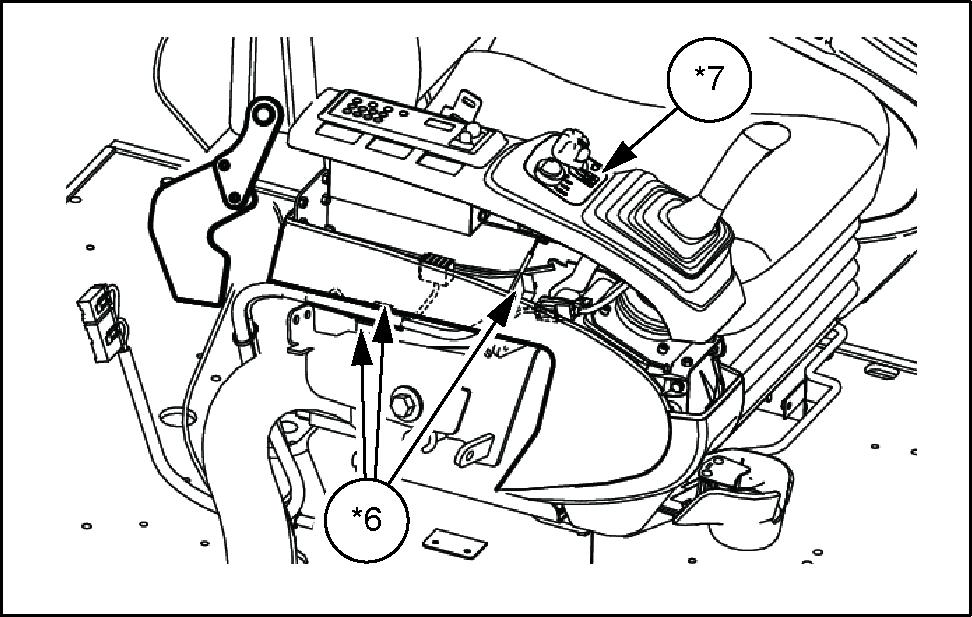

Instalación palanca control 3Instalación del sensor indicador del depósito (aviso obstrucción del filtro) . . . . 3Instalación placa del nombre dentro cabina 3 -

Adaptador para manguera 2 KHJ1349 Manguera hidráulica 2 KBJ1 1790 Junta tórica 2 M20J0771 Brida partida ( x 1 / 4 ) 4 KTJ0029 Perno cabeza hueca hexagonal ( M14 x ) 8 108R014Y050R

Enchufe 1 KHJ25900 Colector 1 KRJ16400 Soporte 1 KBJ16300 Codo ( / 4 ) 2 KHJ0351 Manguera hidráulica 1 KBJ13790 Codo ( ) 1 KHJ0352 Manguera hidráulica 1 KBJ19800 Codo ( ) 1 KHJ0345

Válvula reductora 1 MFJ71500 Perno SEMS ( x ) 2 105R008Y016R

Soporte 1 KHJ28770 Perno SEMS ( M10 x ) 2 105R010Y020R

Adaptador para manguera ( / 4 ) 2 KNJ0758 Racor con filtro ( / 4 ) 1 CNA0584 Racor T ( / 4 ) 1 KAJ3807 T apón ( / 4 ) 1 KHJ0363 Conjunto manguera 1 KBJ23840 Codo 2 KHJ28690 Conjunto manguera 1 KBJ23820 Sensor presión 1 KHR26940 Codo ( / 4 ) 2 KHJ28580 Abrazadera soporte 4 KHR0319 T ornillo cabeza plana Phillips ( x 8 ) 4 145N006S008R Brida para cables = 250) 4 KHH0142

Componente eléctrico (consulte 3 - )

Elemento Descripción Cantidad Referencia

Mazo cables (control proporcional) opcional 1 KHR39500

Brida para cables = 250) 2 KHH0142 Abrazadera 3 KHR1957 Perno x 3 KHR1253

Indicador (consulte 3 - )

Elemento Descripción Cantidad Referencia

Racor T ( / 4 x / 8 ) 1 KHJ12530 Sensor presión ( / 4 ) 1 KHR32870 Mazo cables del sensor 1 KHR33580 Abrazadera con brida ( ) 2 KHR2584 Perno especial ( x ) 2 KHJ1215

Placa (consulte 3 - )

Elemento Descripción Cantidad Referencia Etiqueta funcionamiento (control proporcional) 1 KHP27030

Abrazadera (consulte 3 - 1 )

Abrazadera 8 KHV1 1050 Abrazadera 4 KHV1 1060 Abrazadera 2 KHV1 1070 Perno SEMS ( M12 x ) 4 105R012Y030R

Conducto (consulte 3 - 1 )

Elemento Descripción Cantidad Referencia

Conjunto del conducto (izquierda) 1 KBV32410 Conjunto del conducto (izquierda) 1 KBV18900 Junta tórica 2 M20J0771 Brida partida ( x 1 / 4 ) 4 KTJ0029 Perno cabeza hueca hexagonal ( M14 x ) 8 108R014Y050R T apón ( / 4 ) 2 BRJ1286 Conjunto del conducto (derecha) 1 KBV32420 Conjunto del conducto (derecha) 1 KBV18910 T apón (consulte 3 - 1 )

Brida plana 2 KUP0009 Junta tórica 2 M20J0771 Perno cabeza hueca hexagonal ( M14 x ) 8 108R014Y050R
