Montage der V orsteuerleitung - Proportionalsteuerung

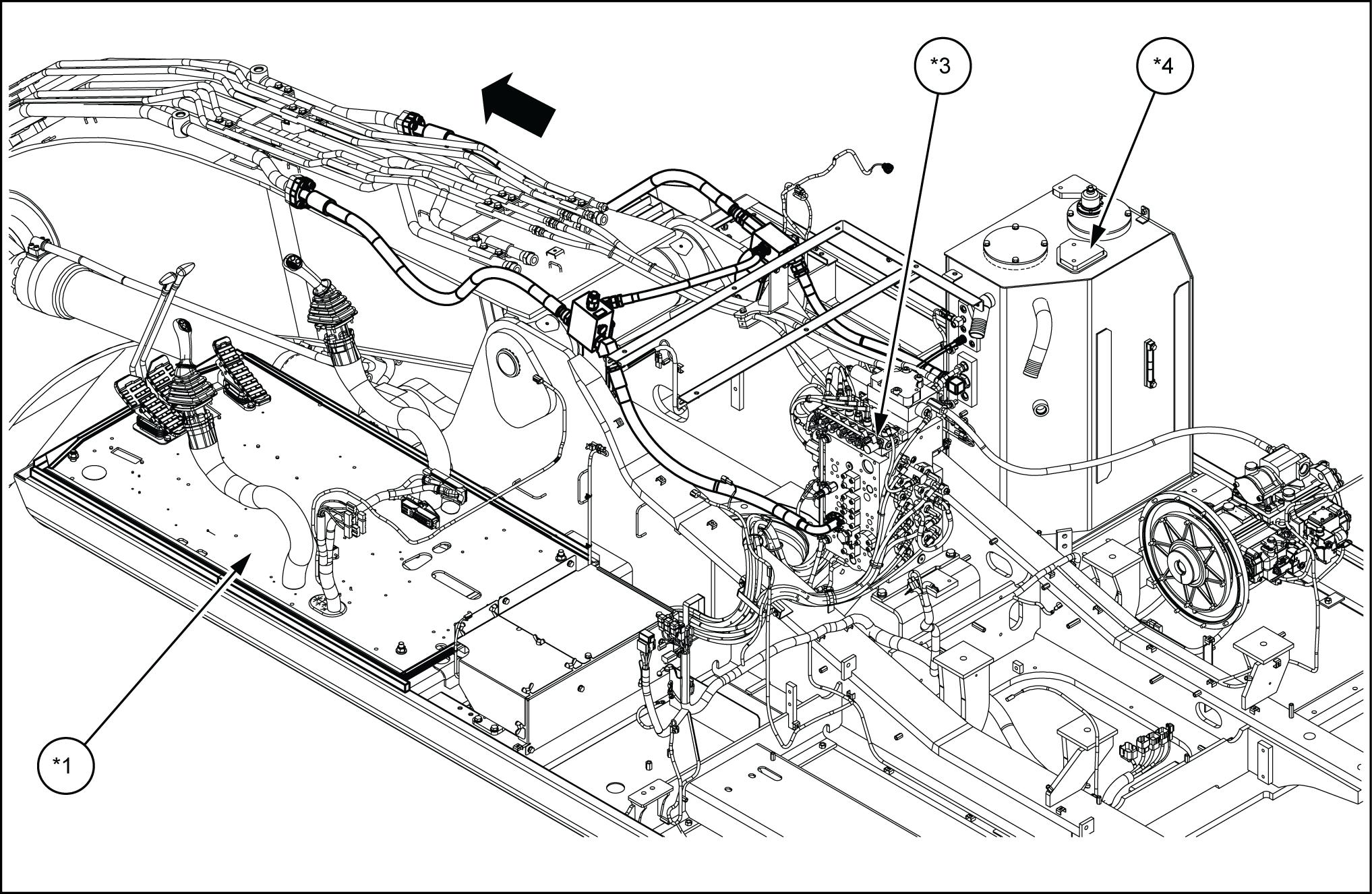

Schlauchgarnitur *2. V erteiler Code *3. Steuerventil *1. Boden *4. Hydrauliköltank

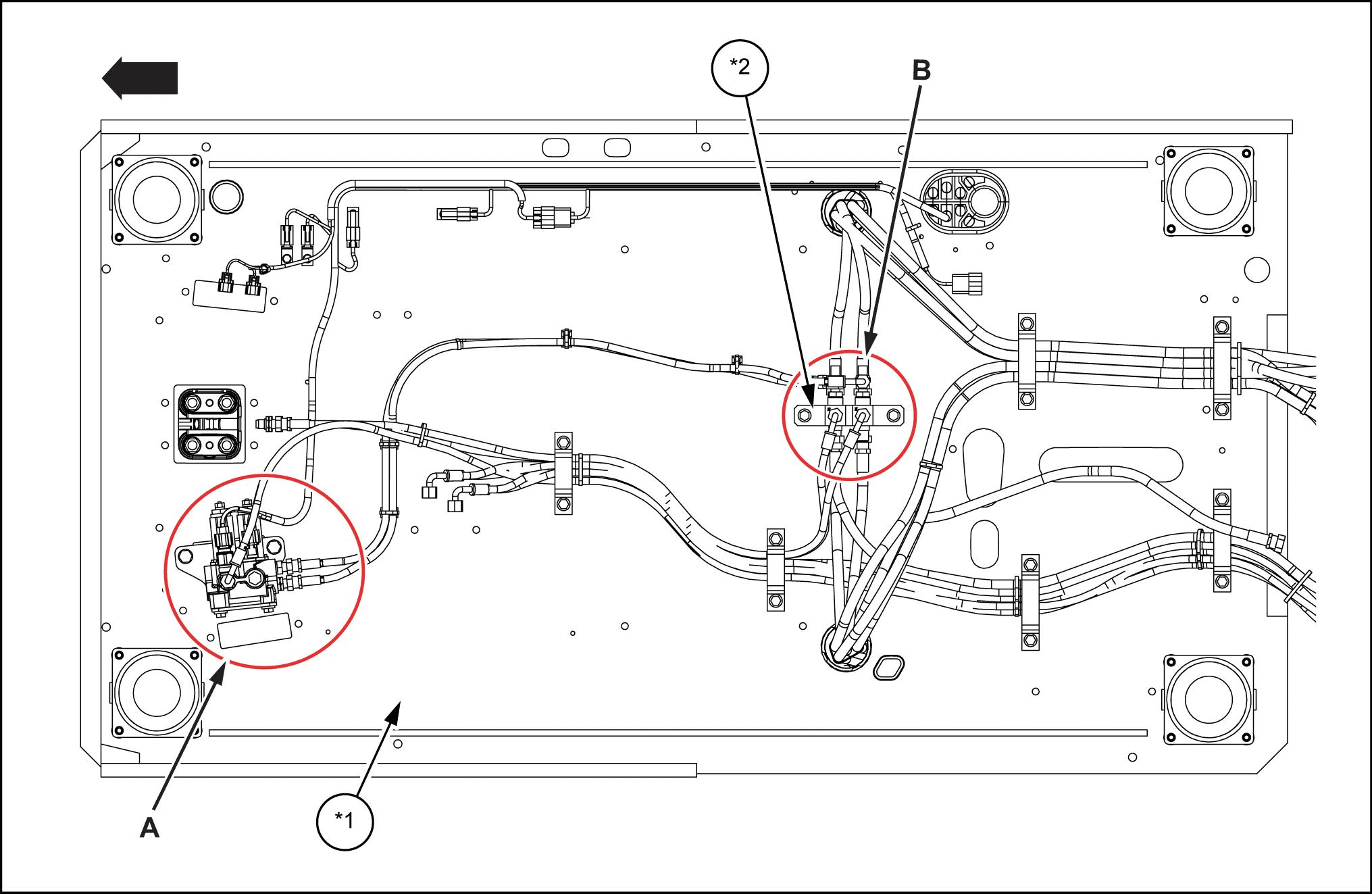

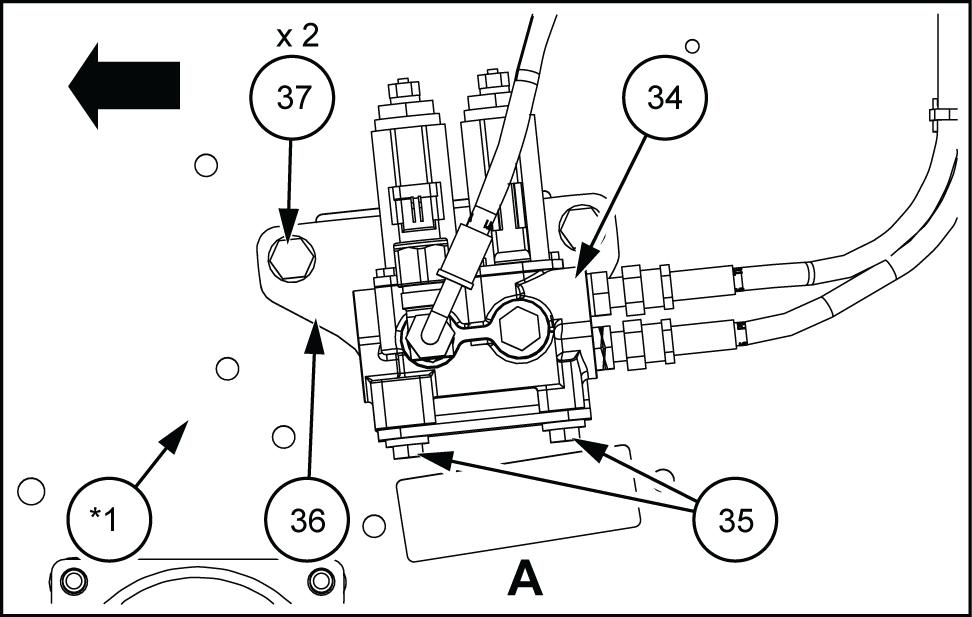

Montieren Sie das Druckminderventil (34) der terung (36) mit 2 Kombischrauben (35)

Montieren Sie die Halterung (36) Boden (*1) mit 2 Schrauben mit unverlierbarer Unterlegscheibe (37)

SMIL14CEX5805AB 4

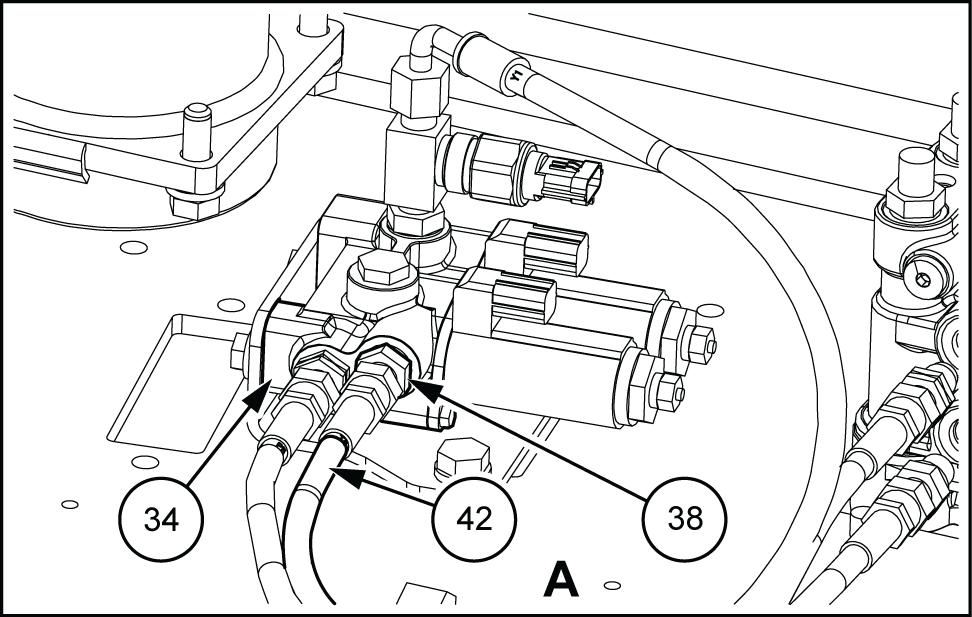

Montieren Sie den Schlauchadapter (38) minderventil (34) , Anschluss T

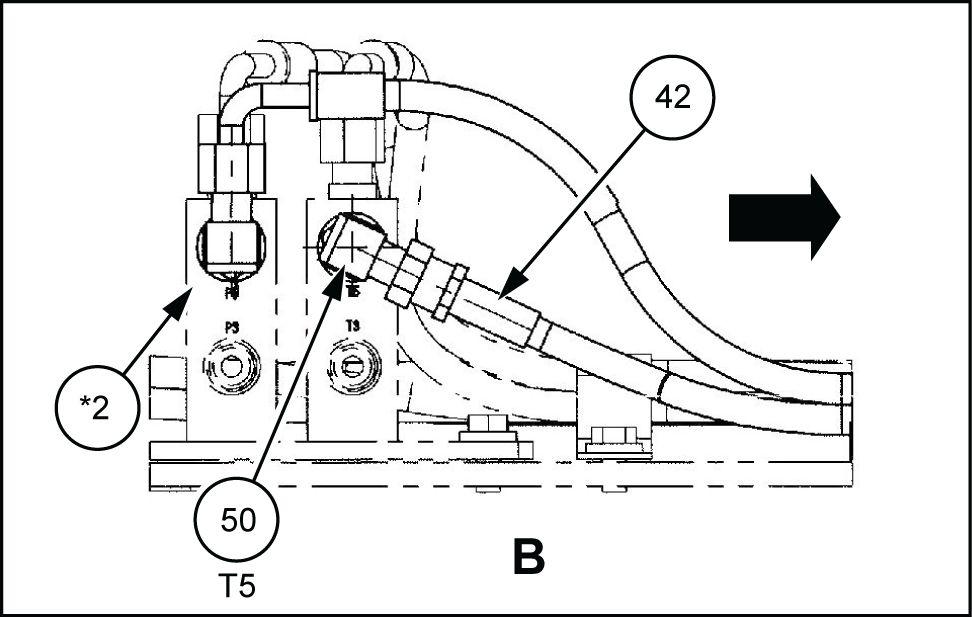

Montieren Sie das Kniestück (50) - Anschluss des V erteilers (*2) V erbinden Sie Anschluss T von Druckminderventil (34) und Anschluss von V erteiler (*2) mit dem Baugruppenschlauch (42 /

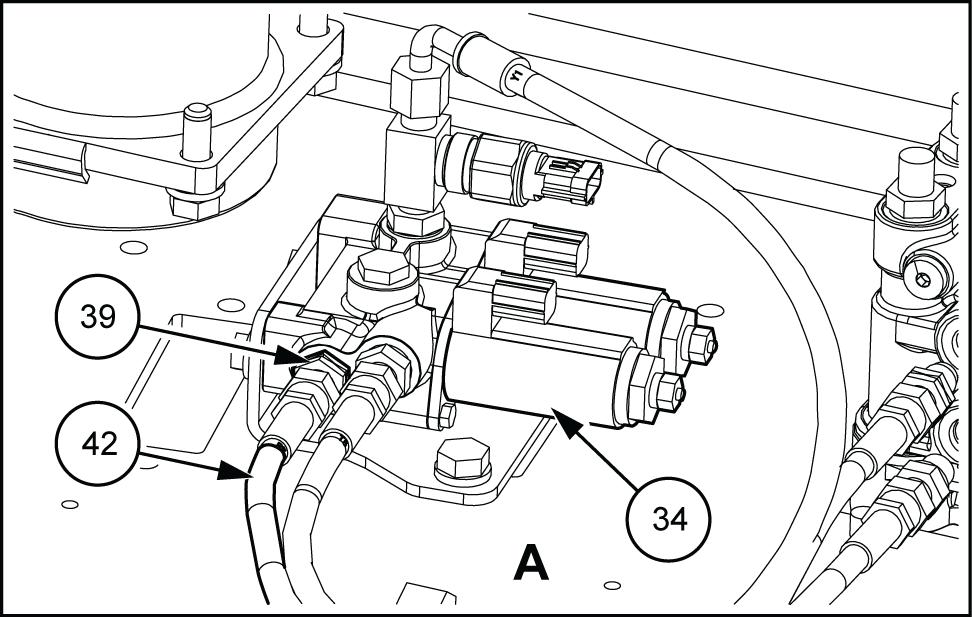

Montieren Sie den Nippel mit Filter (39) Anschluss P des Druckminderventils (34)

SMIL14CEX5806AB 5

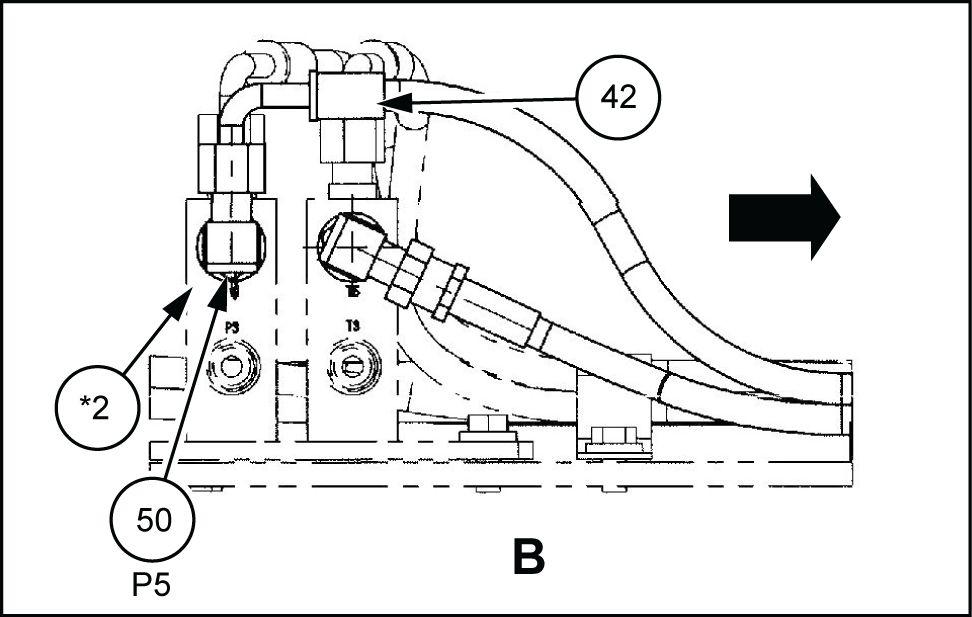

Montieren Sie das Kniestück (50) - Anschluss des V erteilers (*2) V erbinden Sie Anschluss P von Druckminderventil (34) und Anschluss von V erteiler (*2) mit dem Baugruppenschlauch (42 /

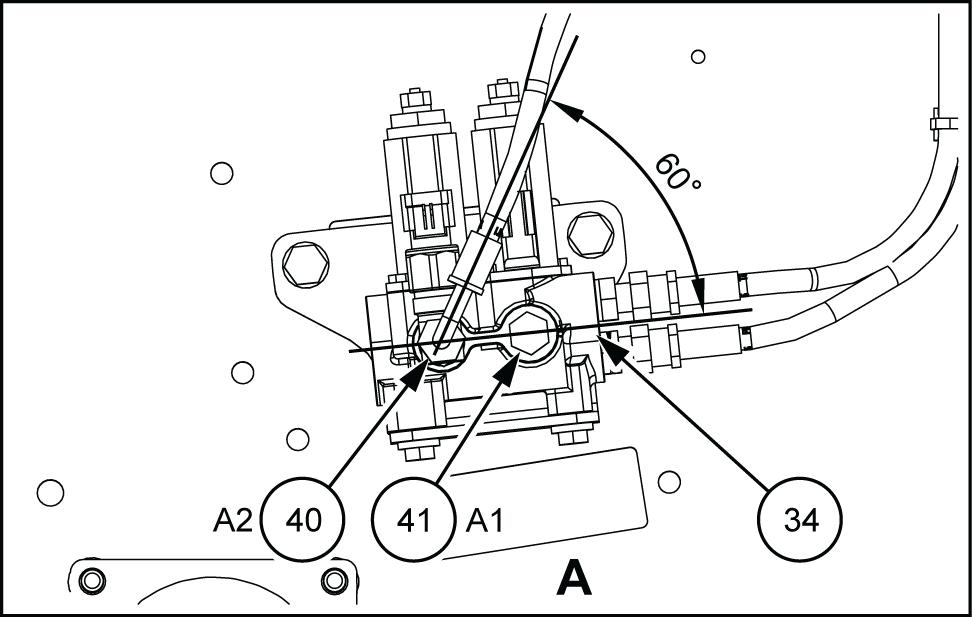

Montieren Sie den V erschluss (41) Anschluss des Druckminderventils (34) Montieren Sie das T - Stück (40) Anschluss des Druckminderventils (34)

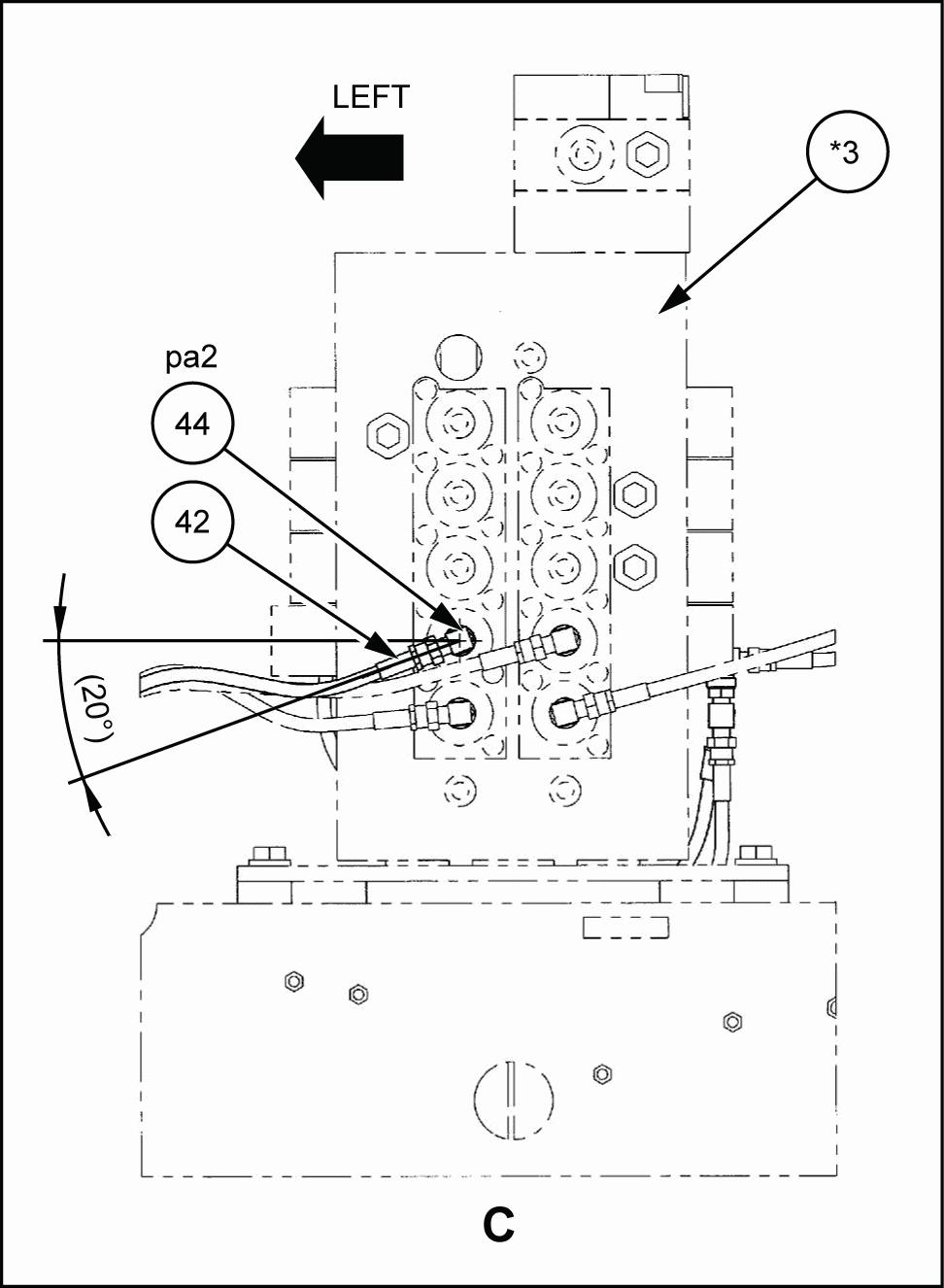

Montieren Sie das Kniestück (44) Anschluss pa2 des Steuerventils (*3) V erbinden Sie Anschluss von Druckminderventil (34) und Anschluss pa2 von Steuerventil (*3) mit dem Baugruppenschlauch (42 /

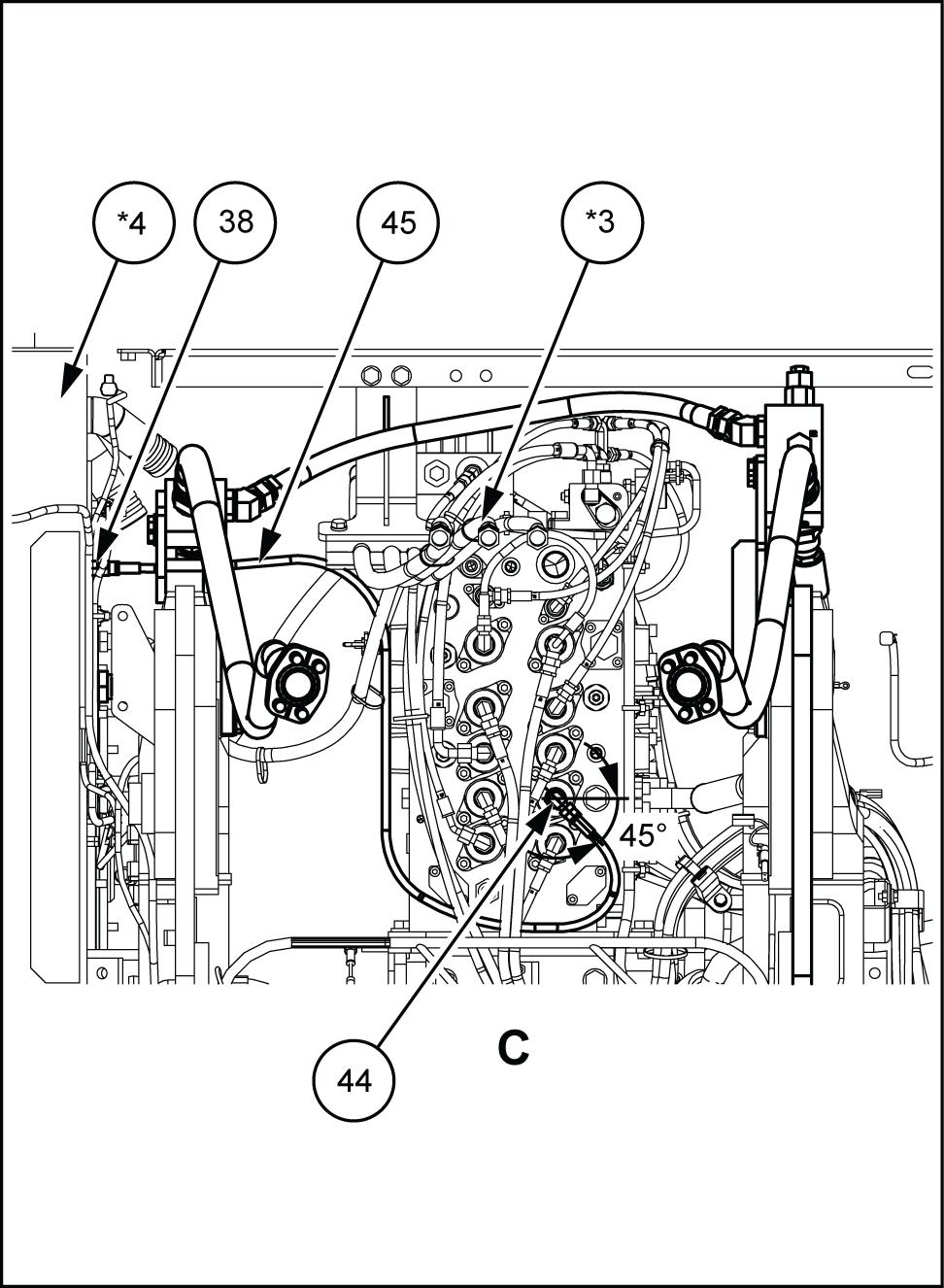

Montieren Sie das Kniestück (44) Anschluss pb2 des Steuerventils (*3) Montieren Sie den adapter (38) Hydraulikölbehälter (*4) V erbinden Sie Anschluss pb2 des Steuerventils (*3) und den drauliköltank (*4) mit dem Baugruppenschlauch (45 / Y2).

• Befestigen Sie den Baugruppenschlauch (45 / Y2) zusammen mit der V

Befestigen Sie die

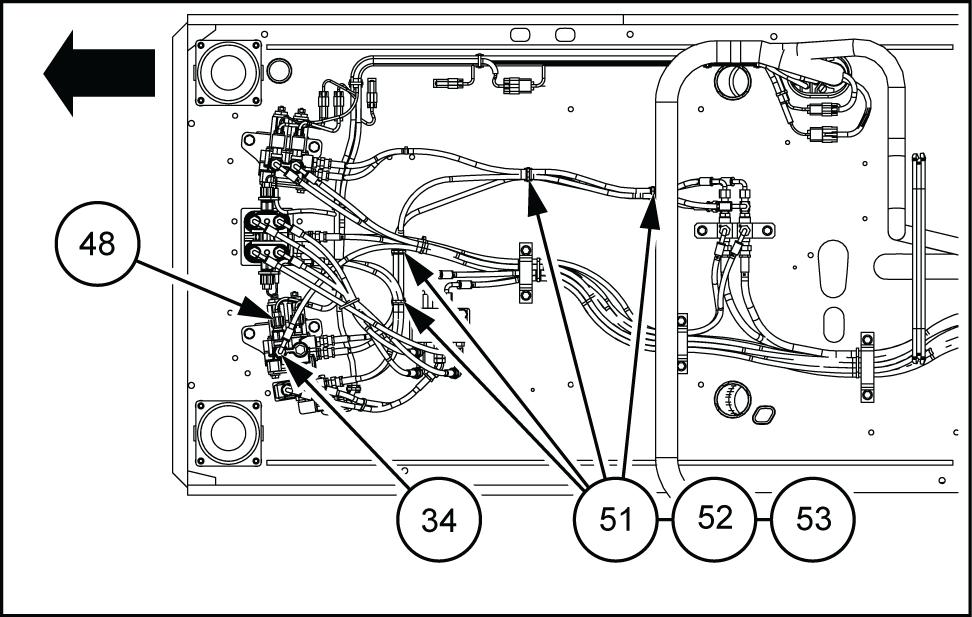

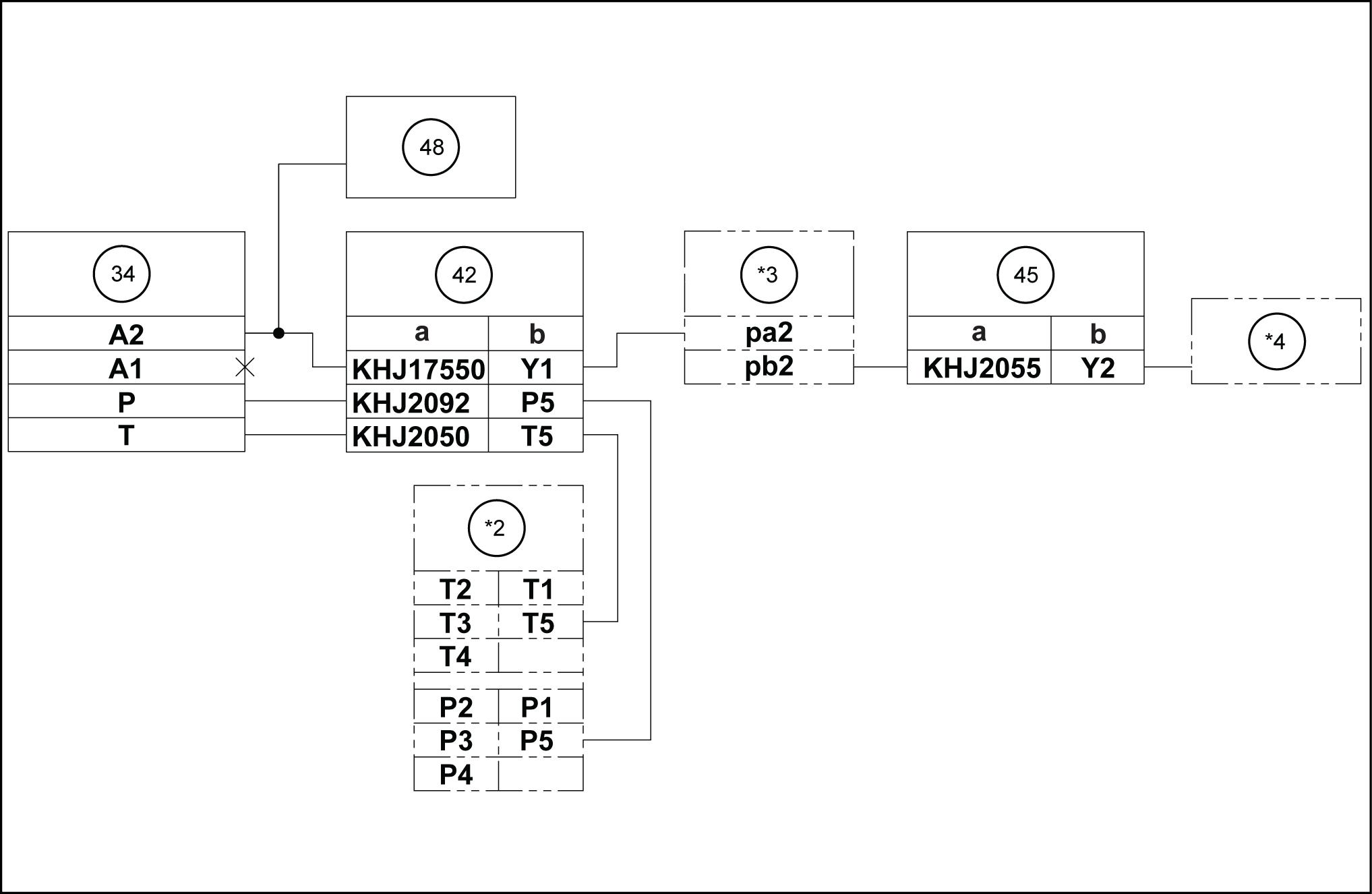

Baugruppenschläuche (42 / Y1) (42 / P5) (42 / die vom Reduzierventil (34) 4 Stellen mit 1 Befestigungsschelle (51) , 1 Kreuzschlitz - Flachkopfschraube (52) und 1 binder (53)

Montieren Sie den Drucksensor (48) ventil (34)

SMIL14II01074FB 1

SMIL14II01075FB 2

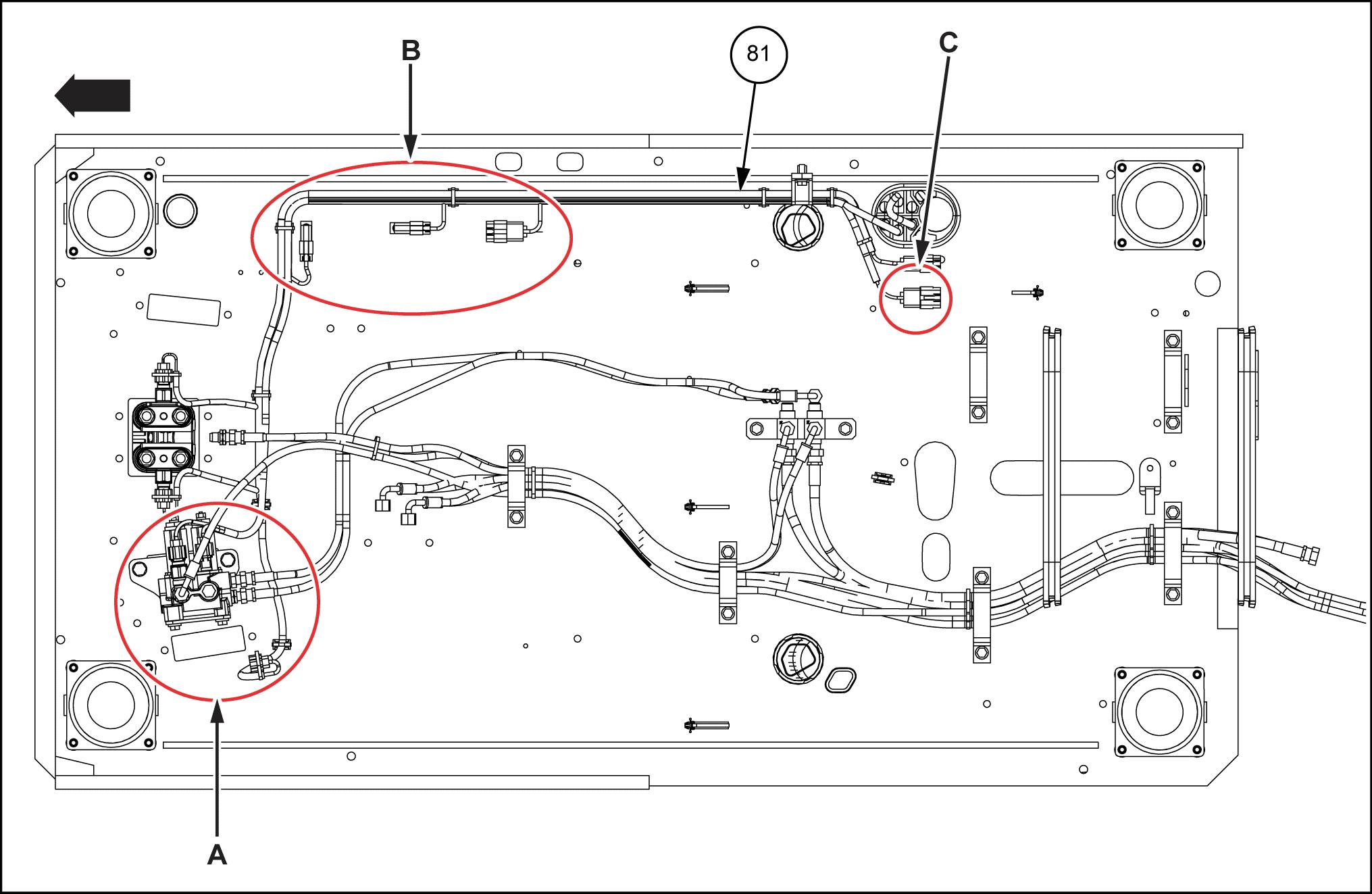

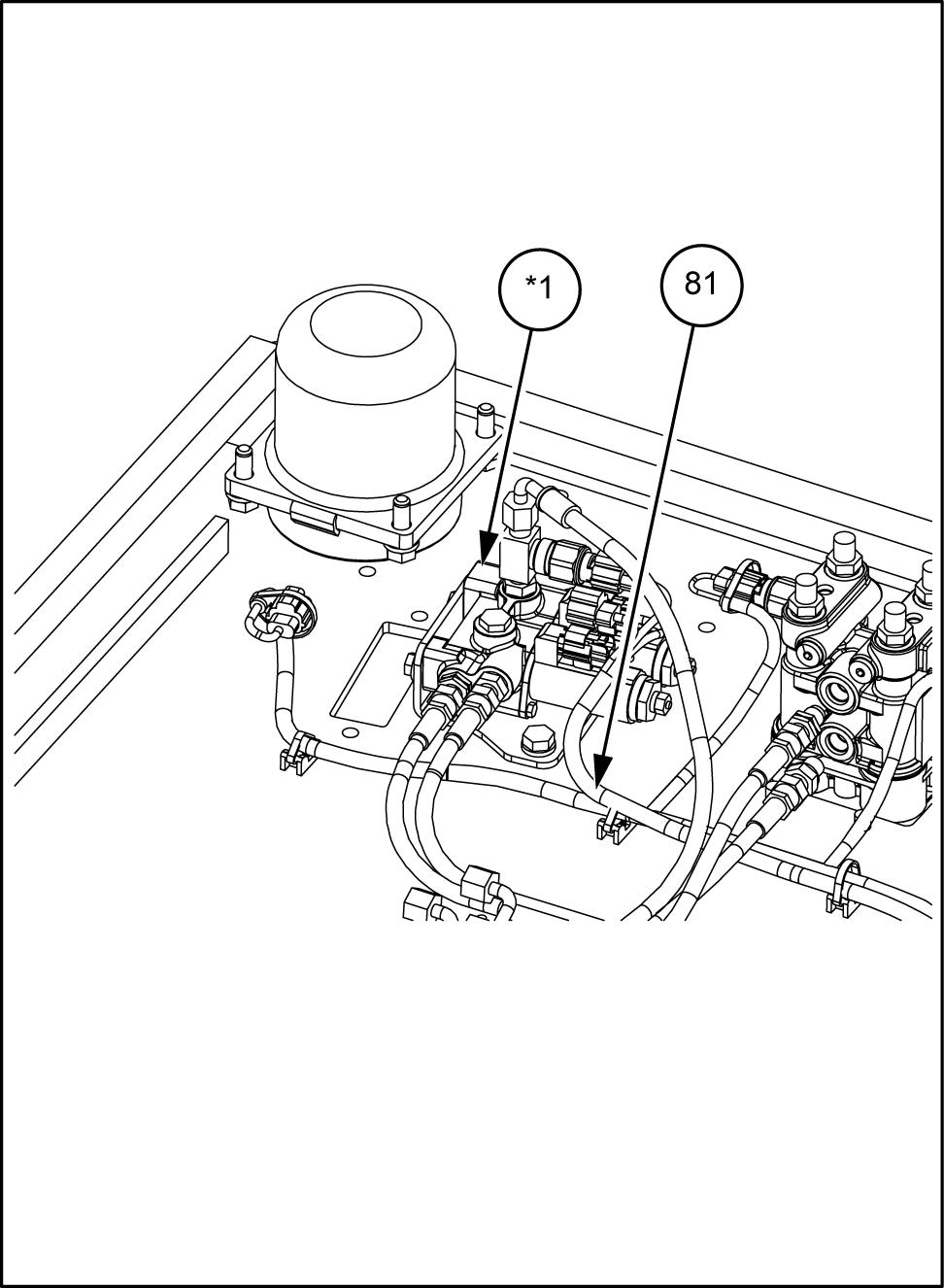

V erbinden Sie den Kabelbaum (81) und das ventil (*1)

SMIL14II01076BB 3

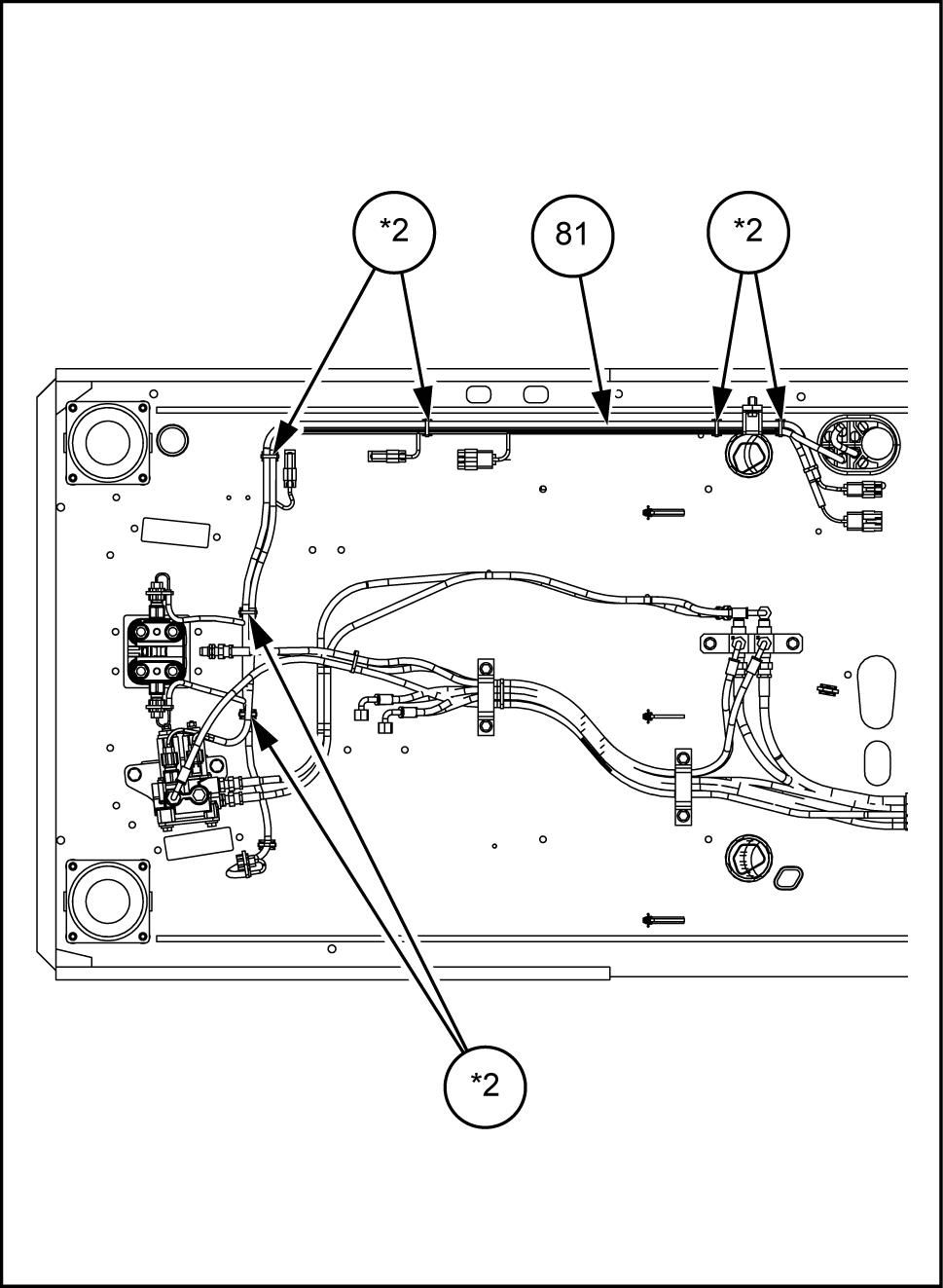

V erlegen Sie den Kabelbaum (81) (siehe Befestigen Sie den Kabelbaum (81) 6 Stellen mit 6 Kabelbindern (*2)

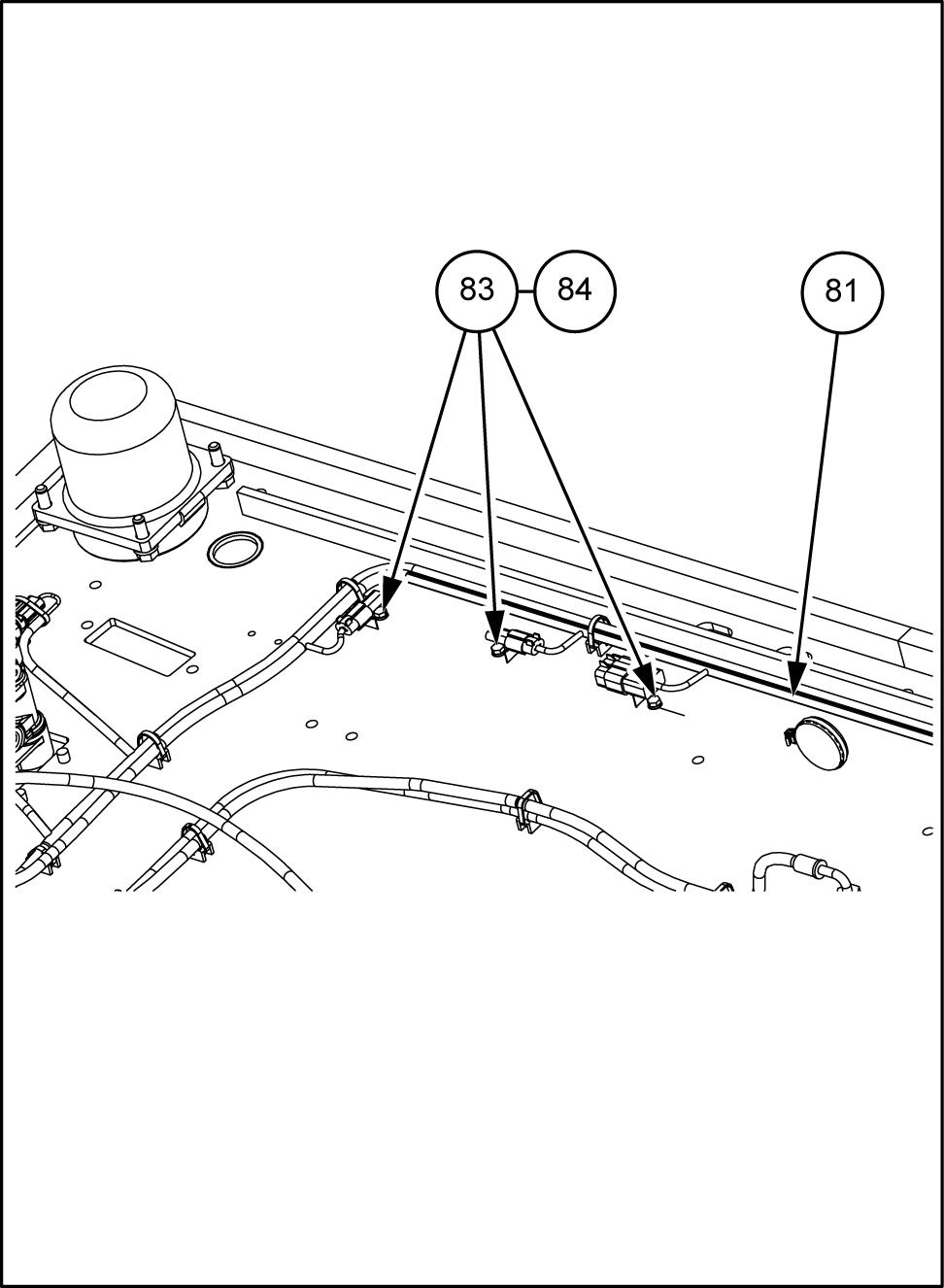

Befestigen Sie die 3 Kupplungen Kabelbaum (81) mit 1 Klammer (83) und 1 Schraube (84) SMIL14II01078BB 5

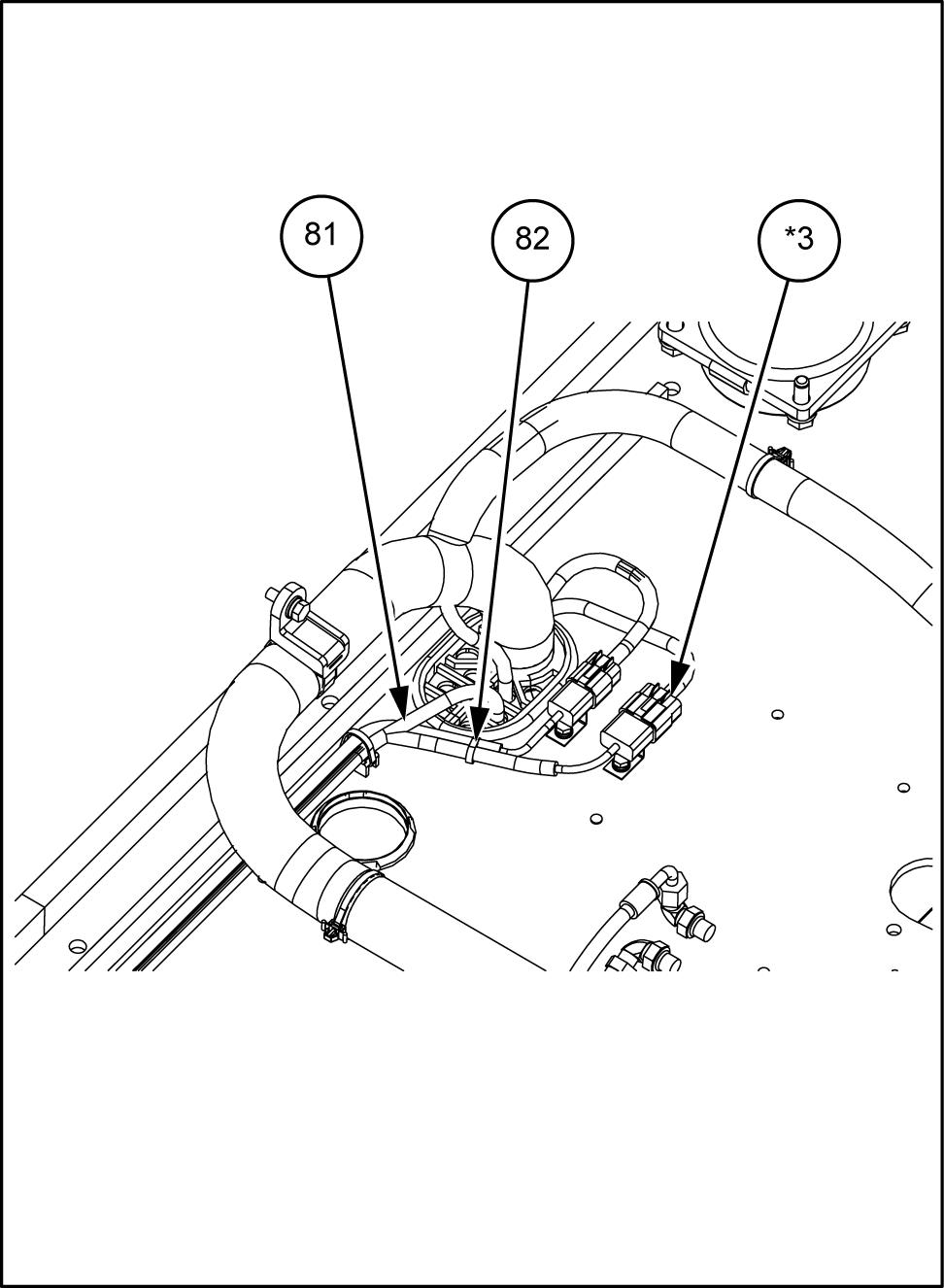

V erbinden Sie den Steckverbinder - polig) des baums (81) Rahmen - Hauptkabelbaum (*3) und befestigen Sie sie mit dem Kabelbinder (82) SMIL14II01079BB

V erlängern Sie den Kabelbaum (81) bis zum Boden über die Unterseite der

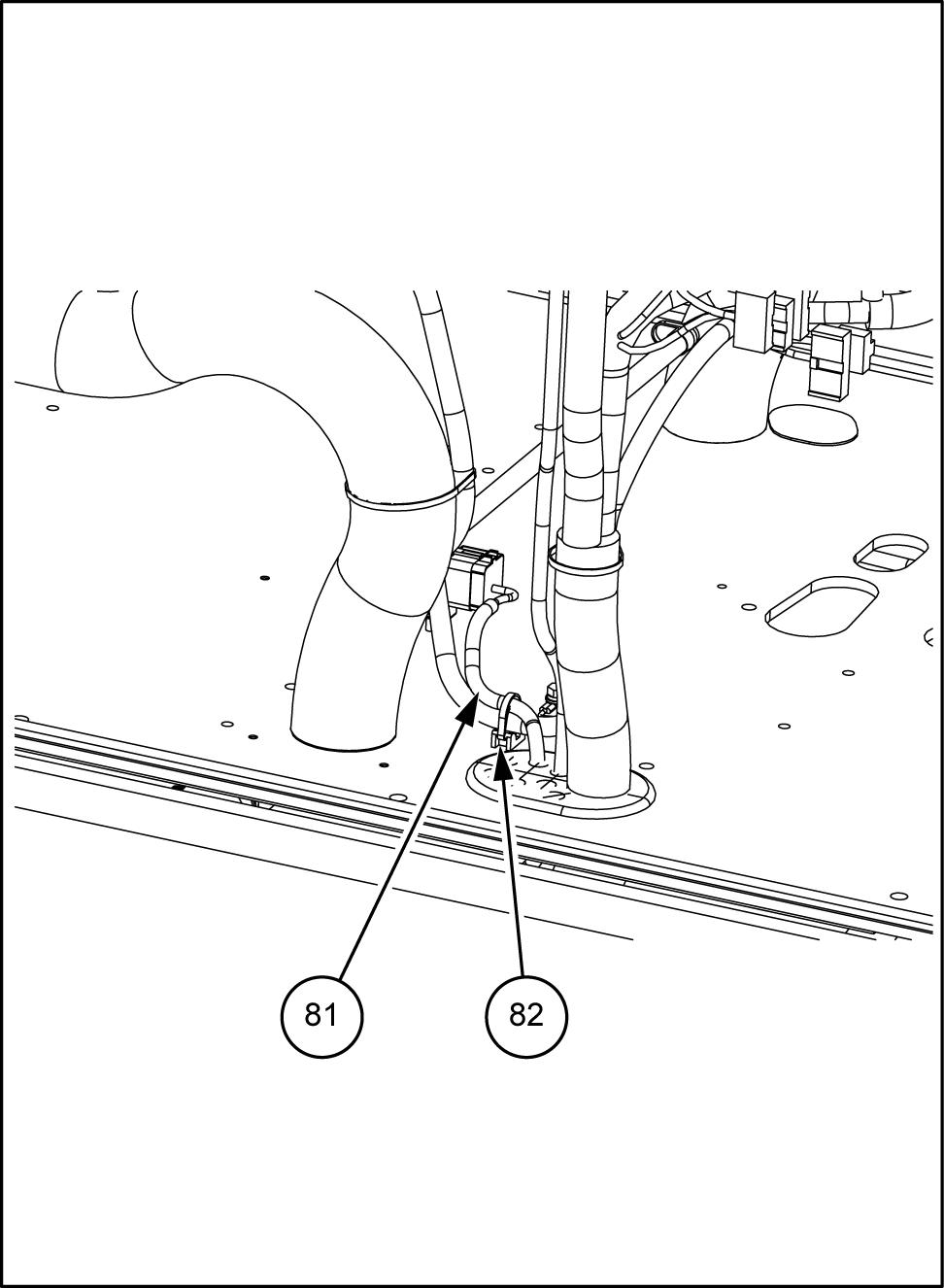

V erbinden Sie den Steckverbinder (16 - polig) des Kabelbaums (81) mit dem Kabinen - Hauptkabelbaum und befestigen Sie die T eile mit dem Kabelbinder (82)
