Montage des Steuerhebels

Entfernen des Steuerhebels (rechts)

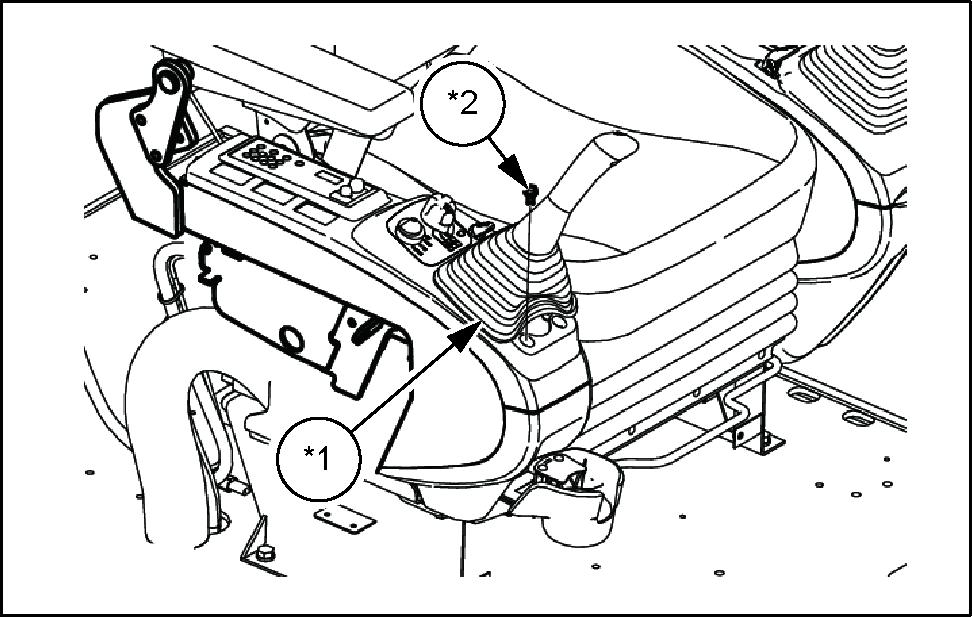

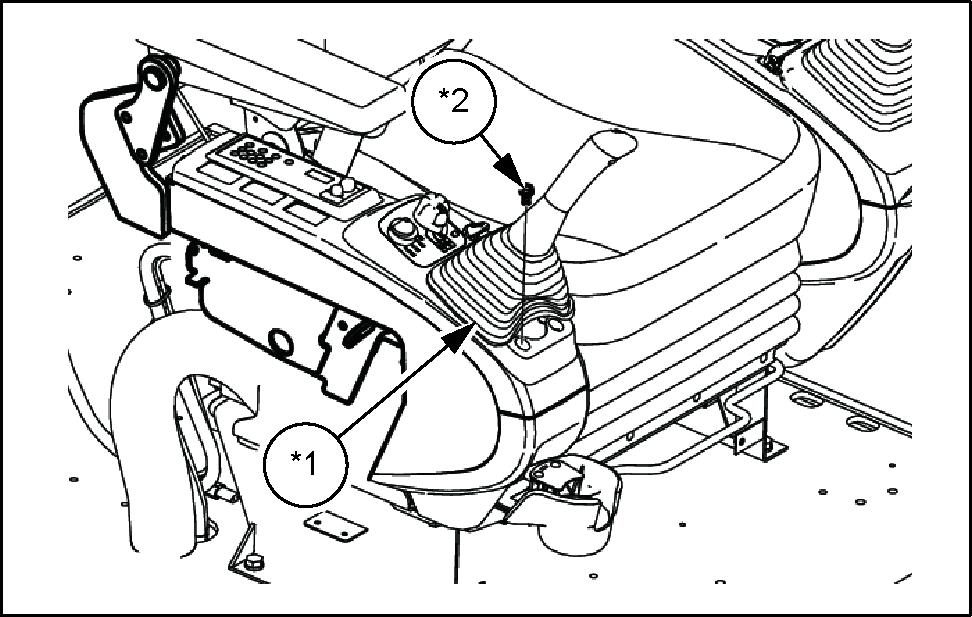

Schutzmanschette (*1) des erhebels hoch und entfernen Sie mit einem schlitzschraubendreher oder Ringschlüssel die 2 Schrauben (*2) von der oberen Abdeckung der

Rollen Sie die

SMIL14II00167AB 1

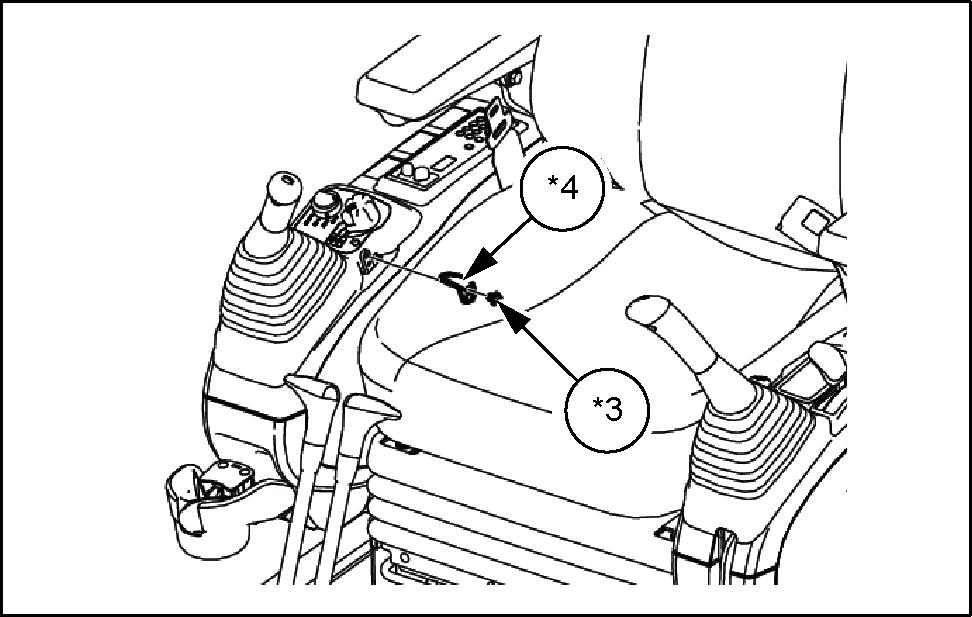

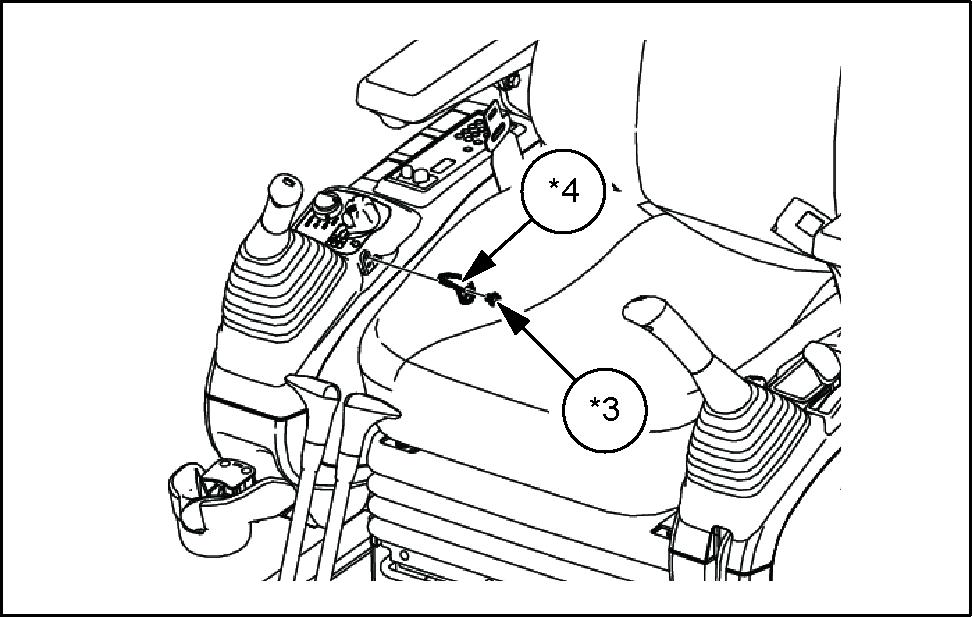

Kreuzschlitzschraubendreher die 2 Schrauben (*3) , und entfernen Sie dann den Handgrif f des Kipphebels (*4)

Entfernen Sie mit einem

SMIL14II00168AB 2

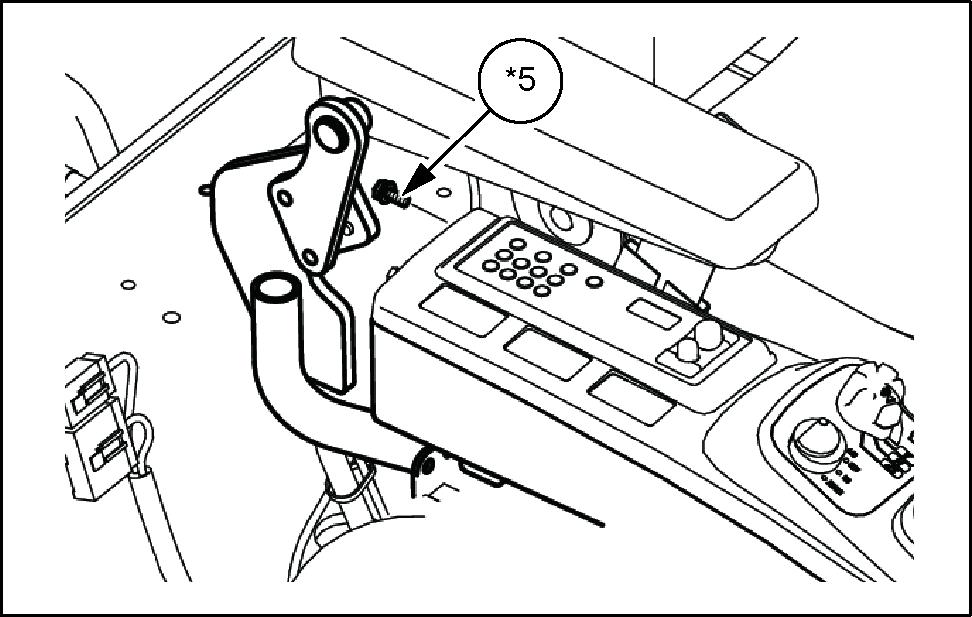

Kreuzschlitzschraubendreher die 2 Schrauben (*5) der oberen Abdeckung der

Entfernen Sie mit einem

SMIL14II00169AB 3

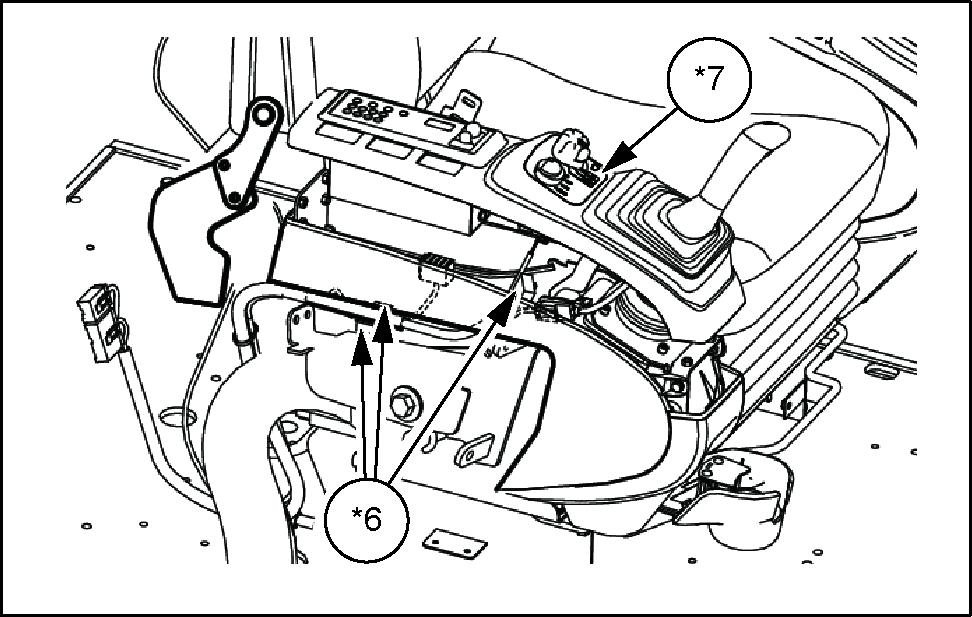

Entfernen Sie die

Steckverbinder (*6) und dann die obere Abdeckung der Konsole (*7)

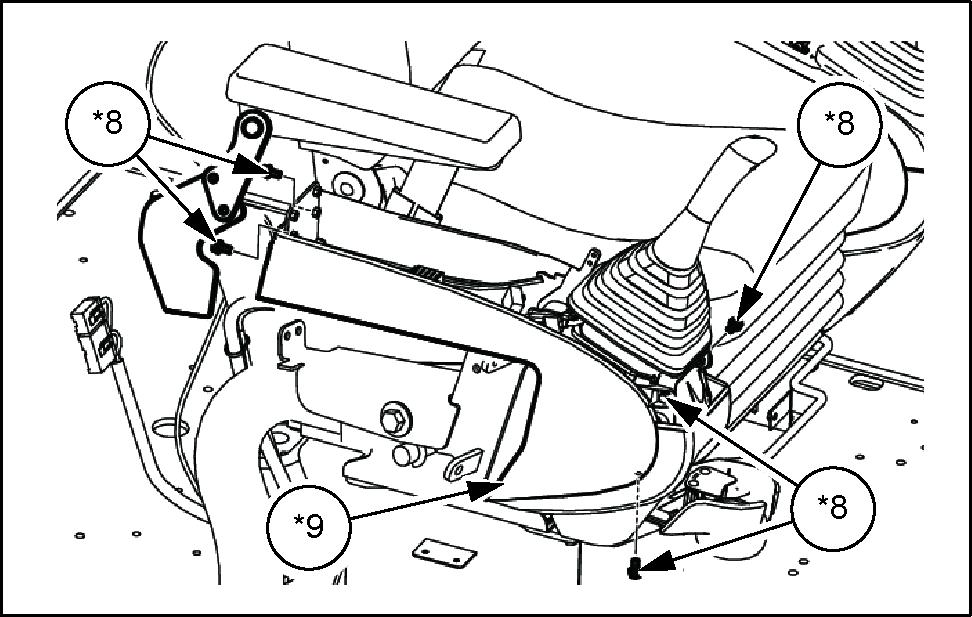

Entfernen Sie mit einem Kreuzschlitzschraubendreher oder Ringschlüssel die 5 Schrauben (*8) und nehmen Sie die Abdeckung (*9)

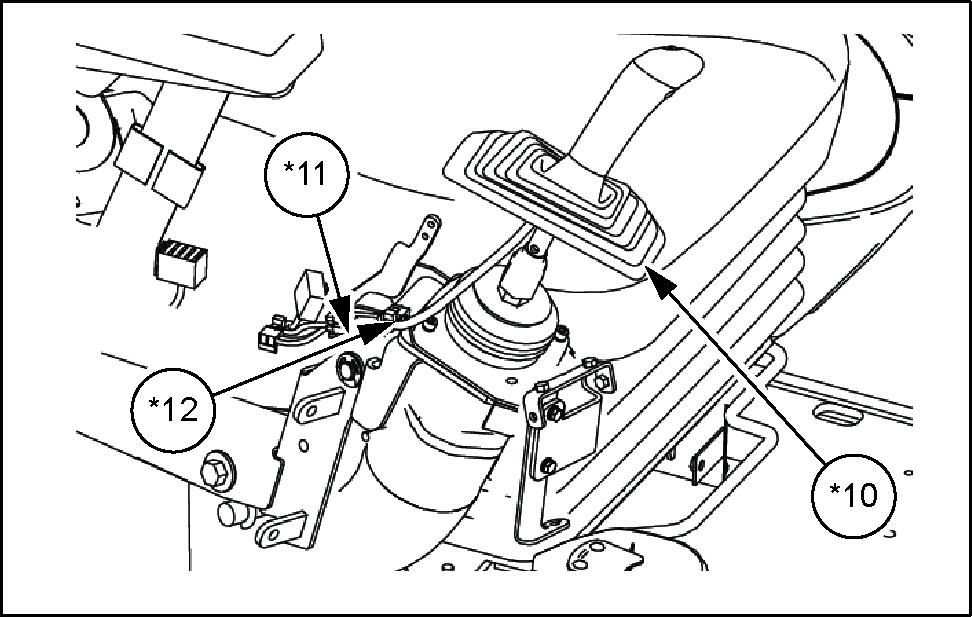

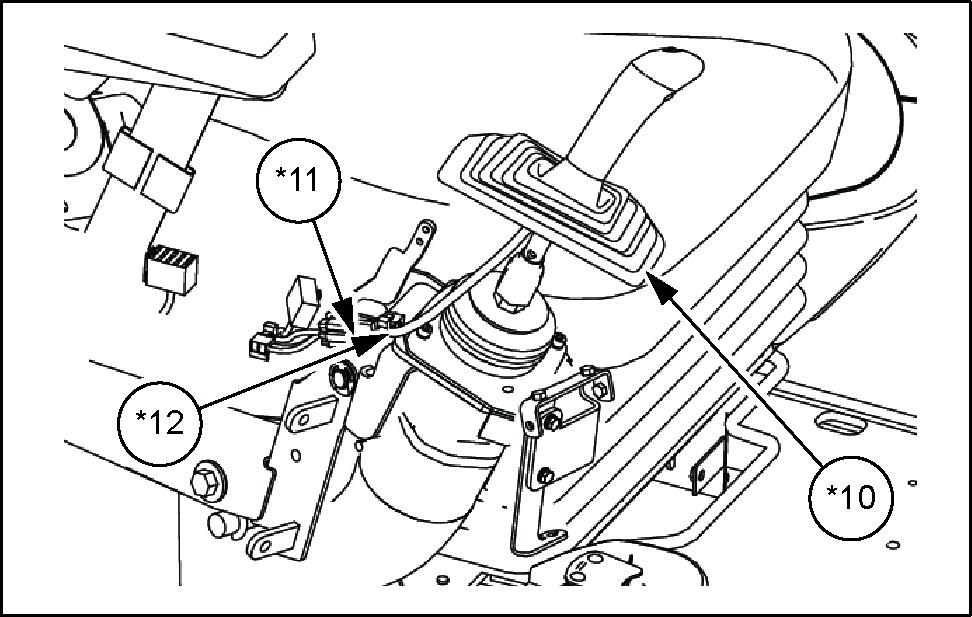

Rollen Sie die Schutzmanschette (*10) des hebels entfernen Sie den Steckverbinder (*1 des und schneiden Sie den der (*12)

SMIL14II00175AB 5

SMIL14II00171AB 6

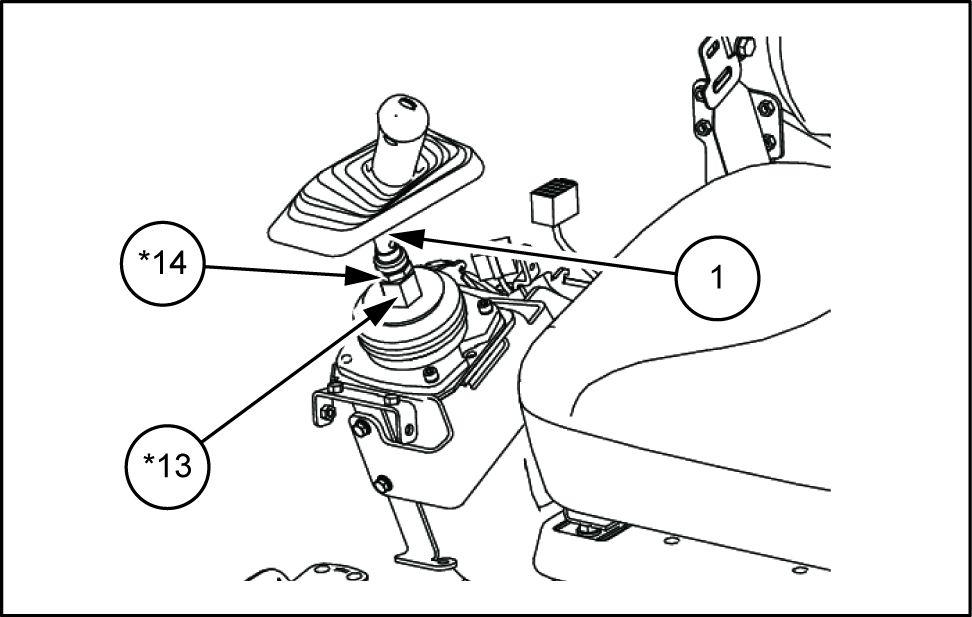

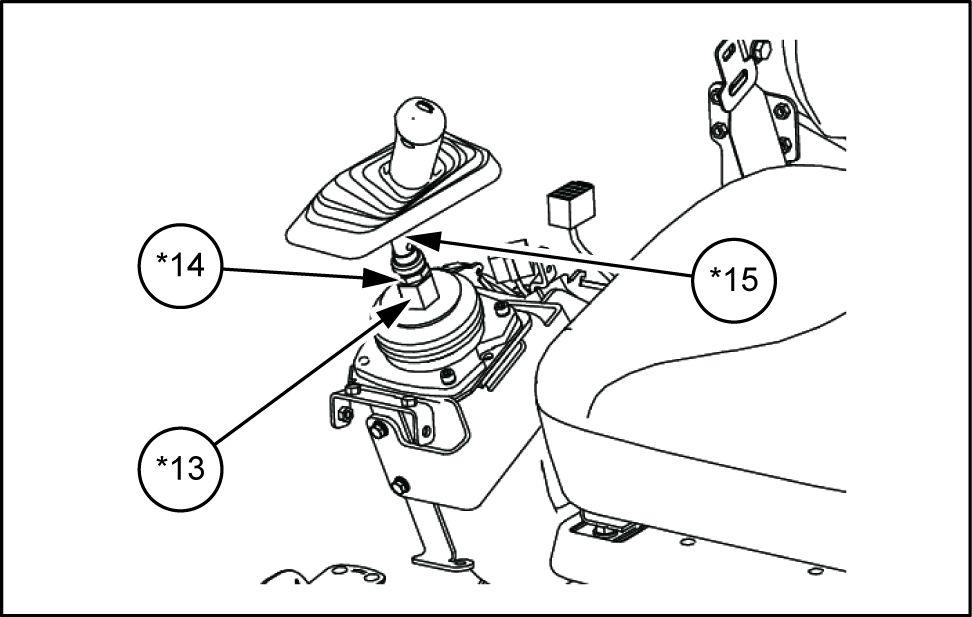

Während Sie die Mutter (*13) mit einem schlüssel verwenden Sie einen Schraubenschlüssel , die ter (*14) und den Steuerhebel (*15) entfernen.

Montage des Steuerhebels (rechts)

Während Sie nach der Montage des Knopfs (rechts) (1) die Mutter (*13) mit einem schlüssel befestigen, verwenden Sie einen Schraubenschlüssel , die ter (*14)

Anzugsmoment der Sicherungsmutter: - N·m ( 28.2532.53 )

Montieren Sie den Hupenschalter - Steckverbinder (*1 , befestigen Sie ihn mit dem Kabelbinder (*12) , und dann decken Sie ihn mit der Schutzmanschette des Steuerhebels (*10)

SMIL14II00174AB 9

V erwenden Sie einen Kreuzschlitzher oder einen Ringschlüssel , die deckung (*9) mit 5 Schrauben (*8)

SMIL14II00175AB

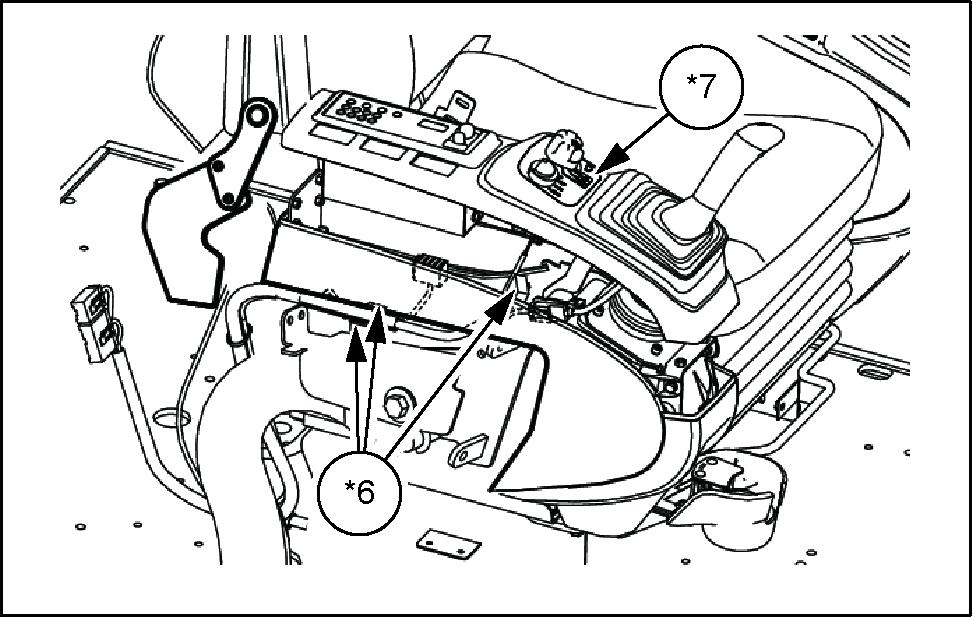

Montieren Sie die Steckverbinder (*6) und die obere Abdeckung der Konsole (*7)

Montieren Sie mit einem Kreuzschlitzschraubendreher die 2 Schrauben (*5) der oberen Abdeckung der

SMIL14II00176AB 1 1

SMIL14II00177AB

Montieren Sie mit dem

Kreuzschlitzschraubendreher den Handgrif f des Kipphebels (*4) mit 2 ben (*3)

V erwenden Sie einen Kreuzschlitzschraubendreher oder Ringschlüssel , die 2 Schrauben (*2) für die obere Abdeckung der Konsole montieren und bringen Sie die Schutzmanschette (*1) des erhebels

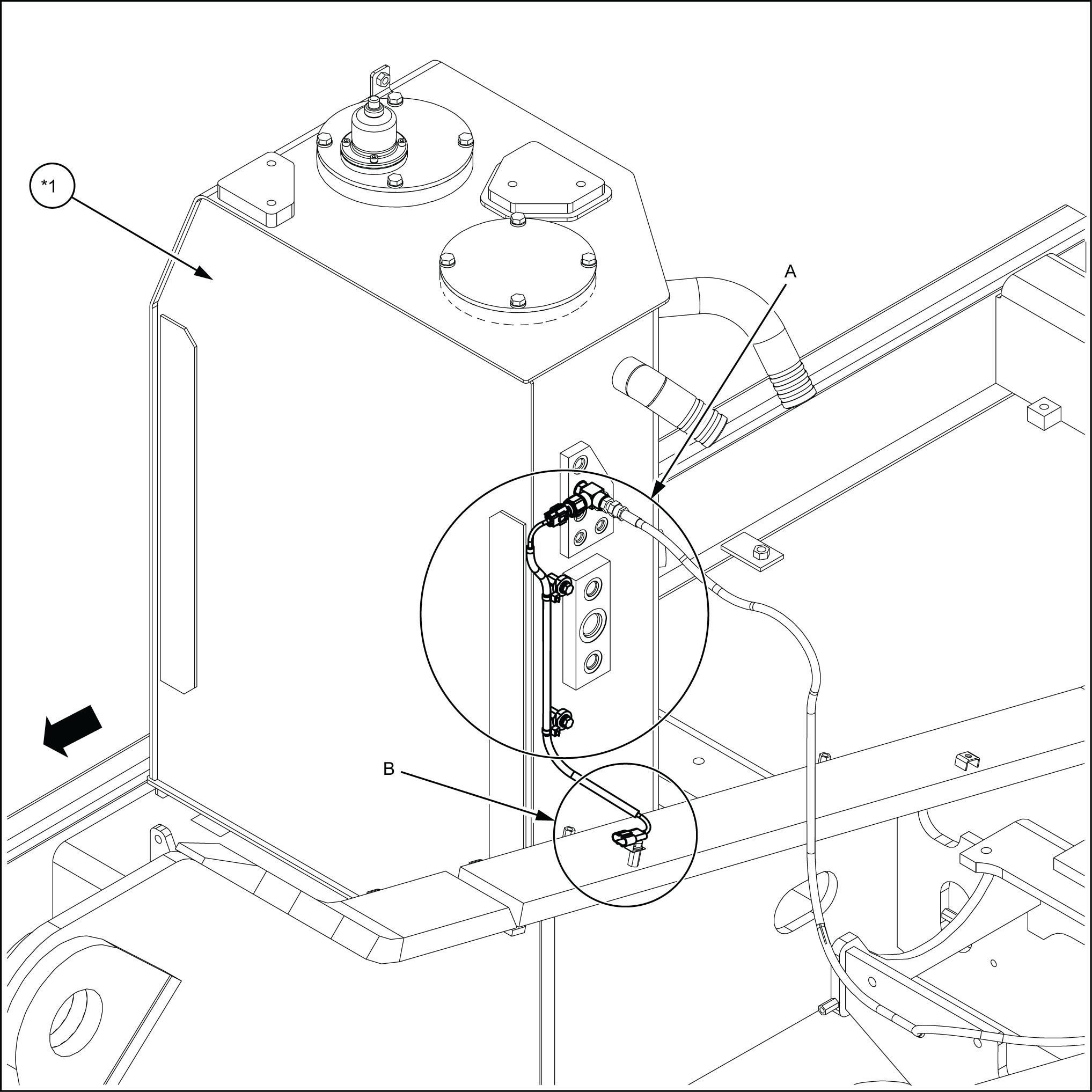

Einbau des Behälteranzeigesensors (Filterverstopfungswarnung)

SMIL14CEX5814GB 1

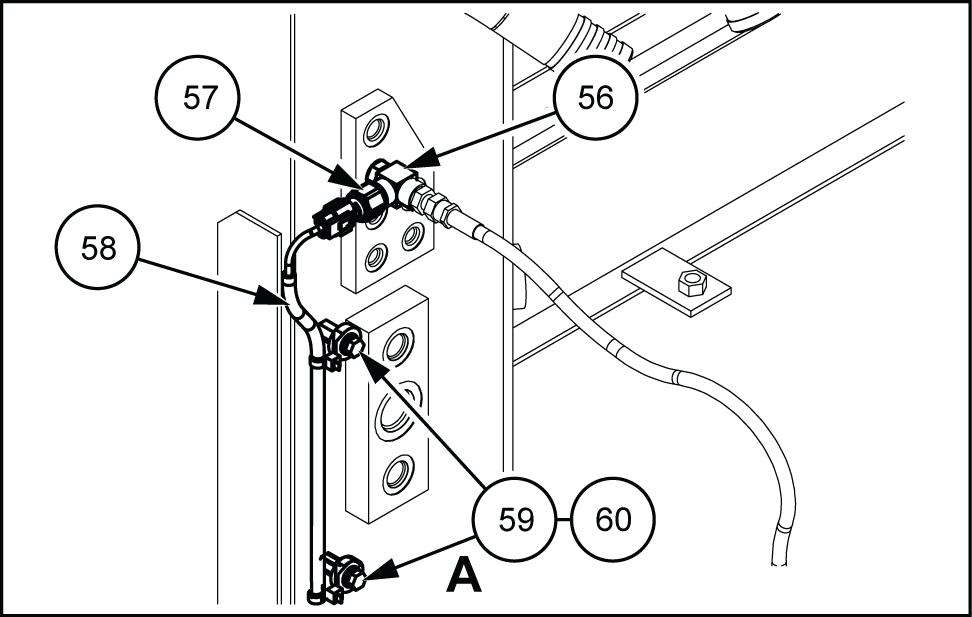

Montieren Sie das T - Stück (56) und den sor (57) Hydraulikbehälter (*1) Schließen Sie den Sensorkabelstrang (58) den Drucksensor (57) Befestigen Sie den Sensorkabelbaum (58) mit 2 Bandschellen (59) und 2 Spezialschrauben (60) • Anzugsmoment: 23.535.3 ( 17.3326.04 )

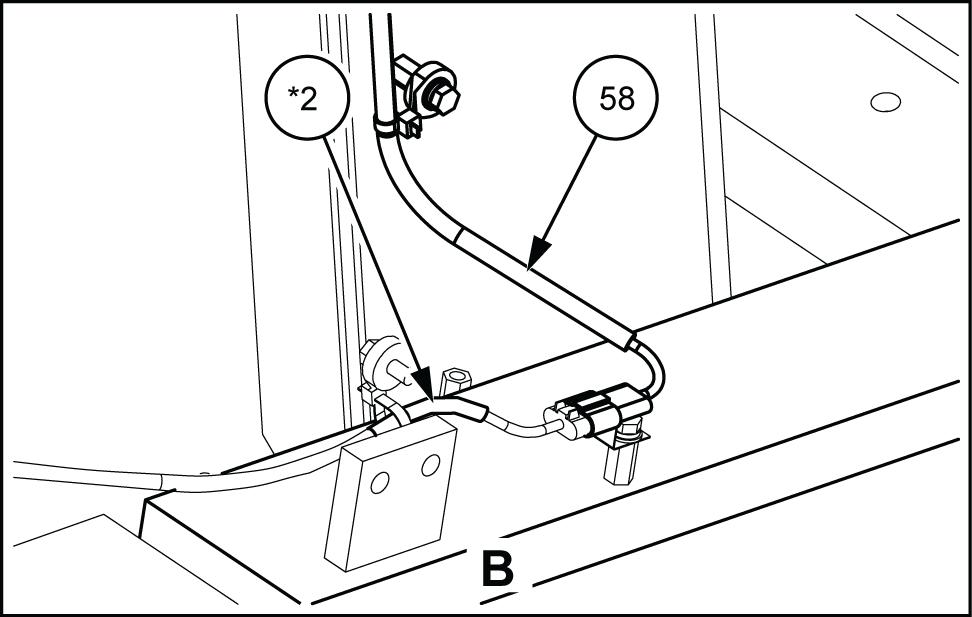

Montieren Sie den Sensorkabelbaum (58) menkabelbaum (*2)

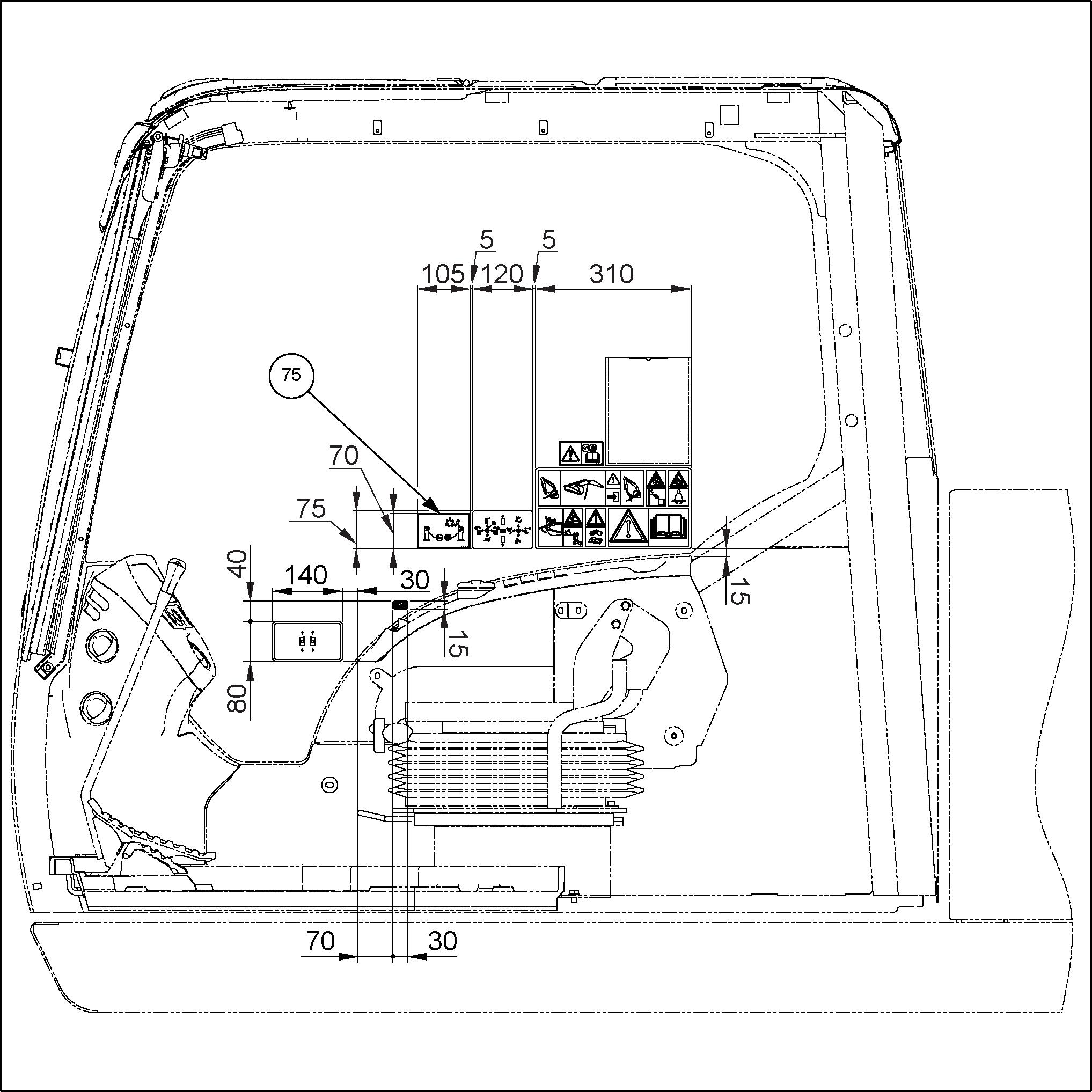

Montage des T ypenschilds der Kabine

SMIL14II01084GB 1

Wischen Sie den Schmutz vollständig von der position des Etiketts

Bringen Sie den Fußsteuerungs - Betriebsaufkleber ( ISO ) (75)
