Einbau

Einbau

1. Alle bearbeiteten Flächen sorgfältig reinigen. 2. Stifte (19) in die Hebelhalterung (12) einfügen. 3. Das vorgeschriebene Dichtmittel auf die Kontaktflächen auftragen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 4. Die Hebelhalterung (12) an der Abdeckung (15) einbauen. 5. Die Sicherungsschrauben (13) mit dem vorgeschriebenen Anzugsmoment anziehen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 6. Stangengehäuse schmieren. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 7. Die kurze Stange (20) in die Hebelhalterung (12) einbauen. 8. Die kurze Stange (29) in die Abdeckung (30) einbauen. 9. Feder (22) einbauen. 10.Hebel (23) einbauen. 11.Zwei Stifte (21) einbauen. 12.Langen Hebel (24) in die Hebelhalterung (12) einbauen. 13.Den langen Hebel (28) in die Abdeckung (30) einbauen. 14.Feder (26) einbauen. 15.Hebel (27) einbauen. 16.Stifte (25) einbauen. Siehe: Abb.1. 17.Abdeckungen (15) und (30) umkehren. 18.Hebelgehäuse (11) an der Hebelhalterung (12) bzw. an der Abdeckung (30) schmieren. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 19.Stifte (9) in die jeweiligen Hebel (11) einfügen. 20.Hebel (11) mit der Kupplungskugel in die Stangensitze einbauen. Siehe: Abb.2.

Abb.1 Abb.2

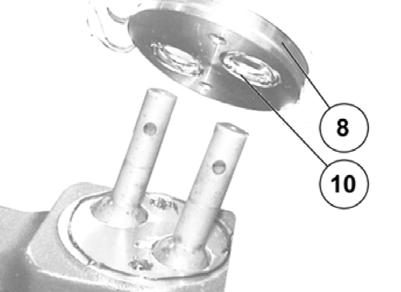

21.Sicherstellen, dass die Stifte (9) in die jeweiligen Gehäuse an der Hebelhalterung (12) bzw. an der Abdeckung (30) eingefügt sind. Siehe: Abb.3. 22.Zwei neue O-Ringe (10) schmieren. 23.Zwei O-Ringe (10) in die Rundplatte (8) einbauen. Siehe: Abb.4.

Abb.3 Abb.4

24.Das vorgeschriebene Dichtmittel auf die Kontaktflächen der Platte (8) und der Hebelhalterung (12) bzw. der Platte (8) und der Abdeckung (30) auftragen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 25.Platte (8) an der Hebelhalterung (12) bzw. an der Abdeckung (30) montieren. 26.Die Sicherungsschrauben (5) mit dem vorgeschriebenen Anzugsmoment anziehen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 27.Seegerringe (7) an den Hebeln (11) anbringen. 28.Das vorgeschriebenen Dichtmittel auf die Kontaktfläche der Abdeckung (2) auftragen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 29.Schutz (2) einbauen. 30.Die Sicherungsschrauben (1) mit dem vorgeschriebenen Anzugsmoment anziehen. Siehe: Anzugsmomente, Dichtmittel und Schmierfett. 31.Unterlegscheiben (6) am Hebel (11) auf die Seegerringe (7) legen. Siehe: Abb.5. 32.Gummischlauchzelle (3) mit der Schlauchschelle (4) einbauen. Siehe: Abb.6. 33.Das vorgeschriebene Dichtmittel am Bolzen (16) auftragen. 34.Den Bolzen (16) mit einem Hammer einbauen.
