ZW-Kupplungsbaugruppe

ZW-Kupplungsbaugruppe

Ausbau

Einige der nachstehenden Abbildungen zeigen vielleicht nicht genau Ihr Getriebe, die angegebenen Arbeitsschritte sind jedoch dieselben. Anm.: ZW-Kupplungsbaugruppe nur ausbauen, wenn dies wirklich erforderlich ist. 1. Kupplungsbaugruppe an der Zapfwelle ausbauen. Siehe: MECHANISCHE Steuerung – Auswechseln der BA-Zapfwelle. 2. An der Muffe die Teile in folgender Reihenfolge ausbauen: Ring, Seegerring, ZW-Bremsring, Federn und Kugeln. 3. Distanzstück beiseite legen.

Einbau

1. Distanzstück einbauen. 2. Seegerring an der ZW-Kupplungsmuffe anbringen (Abb.1). 3. Ring einbauen (Abb.2).

4. ZW-Bremsring einbauen (Abb.3). 5. Kugeln einfügen (Abb.4).

6. Die Federn einbauen. Hierzu die Federn mit einem Schraubendreher eindrücken. Siehe: Abb.5 und Abb.6.

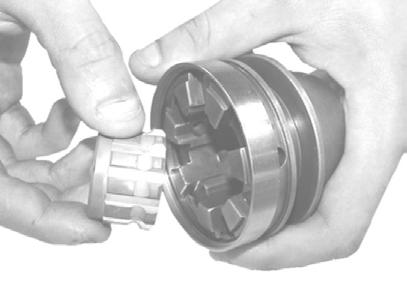

Abb.1 Abb.2

Abb.3 Abb.4

Abb.5 Abb.6

7. Die Baugruppe an die Zapfwelle montieren. Siehe: MECHANISCHE Steuerung – Auswechseln der BA-Zapfwelle.
