13 Schutzeinrichtung für Straßenfahrt

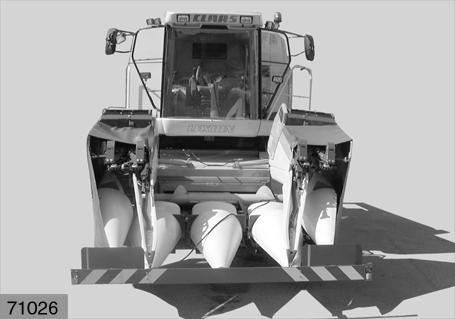

Beim Straßentransport müssen folgende Voraussetzungen erfüllt sein: 1.Maispflücker in Transportstellung geklappt –siehe

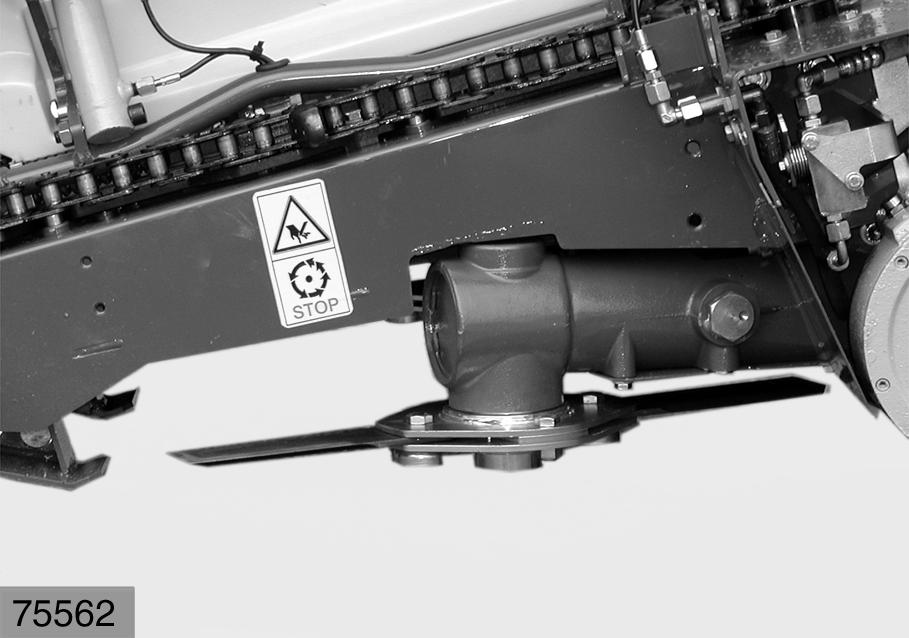

Arbeits- und Transportstellung auf Seite7.3. 2.Links hervorstehender Häcksler(9) ausgekuppelt (bei in Transportstellung geklapptem Maispflücker!) –siehe Häcksler ein- und auskuppeln auf

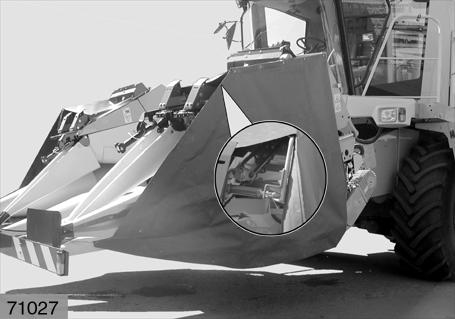

Seite7.6. 3.Schutzleiste mit Beleuchtung(5) angebracht und mit den Federhaken befestigt. 4.Seitliche Schutztücher(6) in die vorgesehenen

Einhängepunkte(7) eingehängt und mit

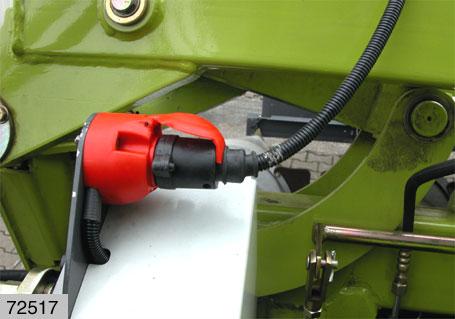

Federhaken(8) befestigt. 5.Kabel für Beleuchtung in Steckdose(10) eingesteckt. 6.Fahrbeleuchtung umgeschaltet –siehe Fahrbeleuchtung bei Straßenfahrt auf Seite3.7. (Abb.12,13,14,15)

10 9

14

15
