Maispflücker entriegeln .................................................... 6

B

1

2

G

X

S

3

G Zusatzscheinwerfer und Schalteinrichtung anbauen

Drucktaster für Schalteinrichtung einbauen

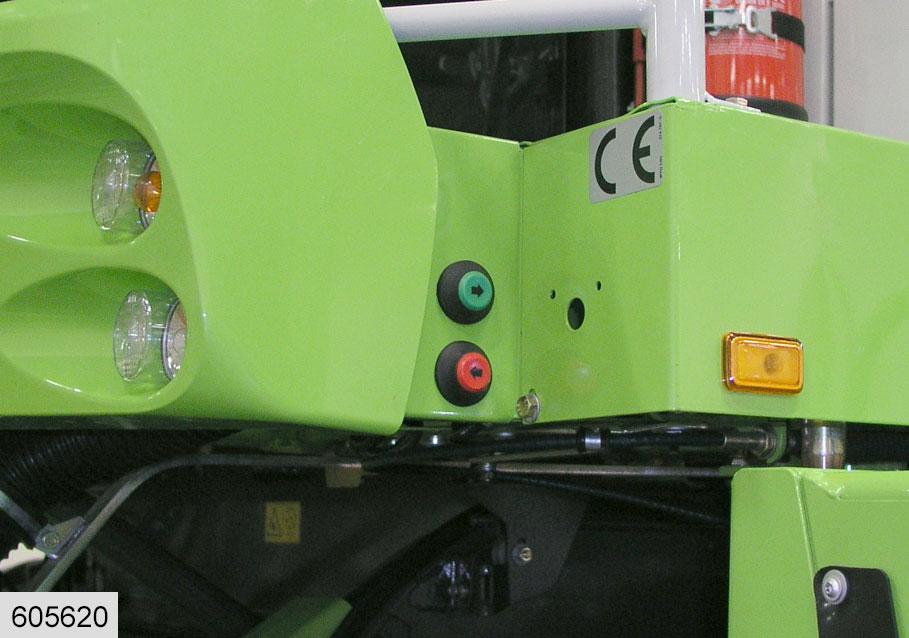

Auf der linken Seite die beiden Blindstopfen(B) herausnehmen. (Abb.11)

11

Grünen Drucktaster(1) oben und roten Drucktaster(2) unten einschrauben. Pfeilrichtung der Drucktaster beachten: Der Pfeil des grünen Drucktasters muss nach hinten und der Pfeil des roten Drucktasters muss nach vorn zeigen. (Abb.10,12)

Zusatzscheinwerfer auf beiden Seiten anbringen

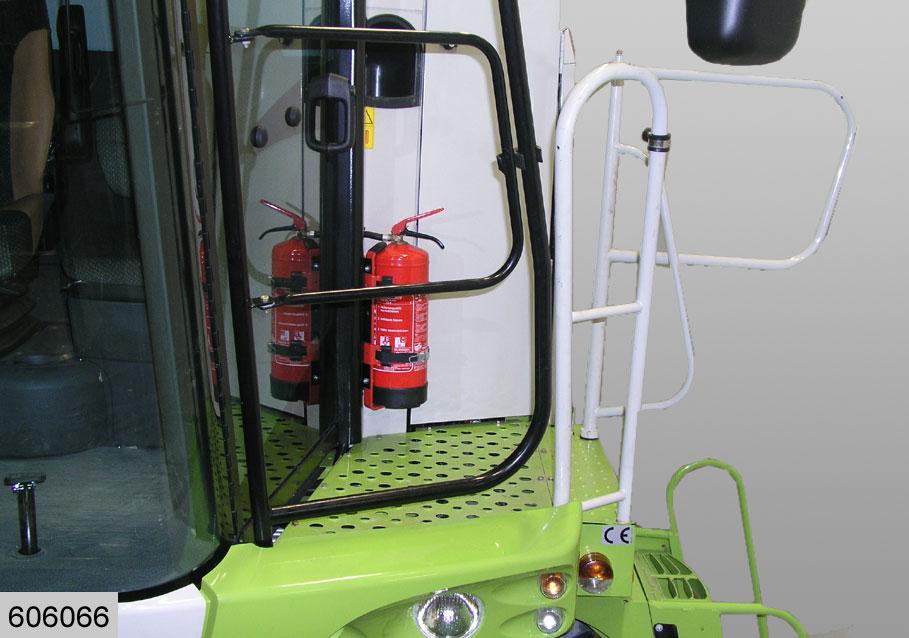

Auf beiden Seiten je ein Loch Ø8,5mm gemäß Maßangabe am Geländer(G) bohren. Maßangabe: Maß(X) von Oberkante Fahrerstandplattform (Lochblech) und Bohrstelle am Geländer(G) beträgt 670mm. (Abb.13)

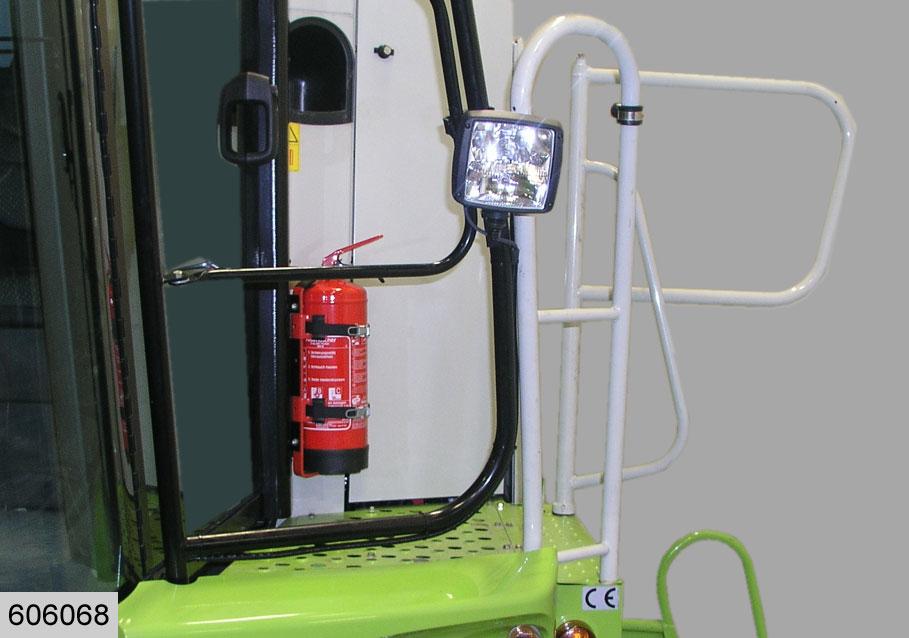

Auf beiden Seiten Lampenhalter(3) mit Sechskant- schrauben(4) am Geländer(G) anschrauben. Sechskantkappen(5) auf beiden Seiten der Sechskantschrauben(4) aufsetzen. (Abb.10,14)

12

13

14

3

G

7 15

Scheinwerfergehäuse(6) öffnen. Kabelsätze(7) durch die Gehäuse und Gummitüllen(8) ziehen. Zum Öffnen der Gummitüllen evtl. eine Außen-Sicherungszange verwenden. Stecker an Glühlampen aufstecken. Gummitüllen(8) in die Gehäuseöffnungen einsetzen. Gehäuse zuschrauben. Kabelsätze(7) auf beiden Seiten am Geländer entlang bis unter den Fahrerstand verlegen und mit Kabelbänder(9) befestigen. (Abb.10,15)

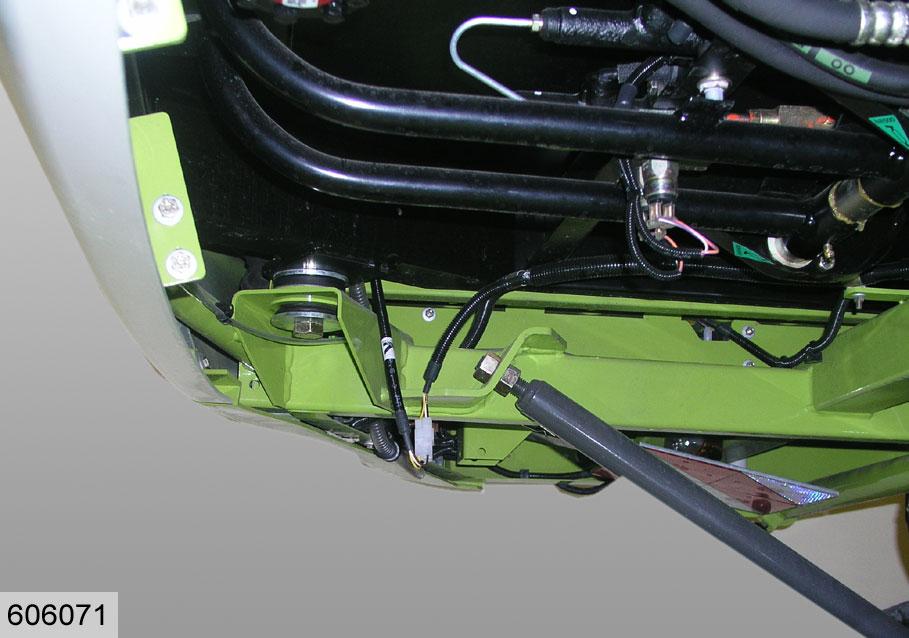

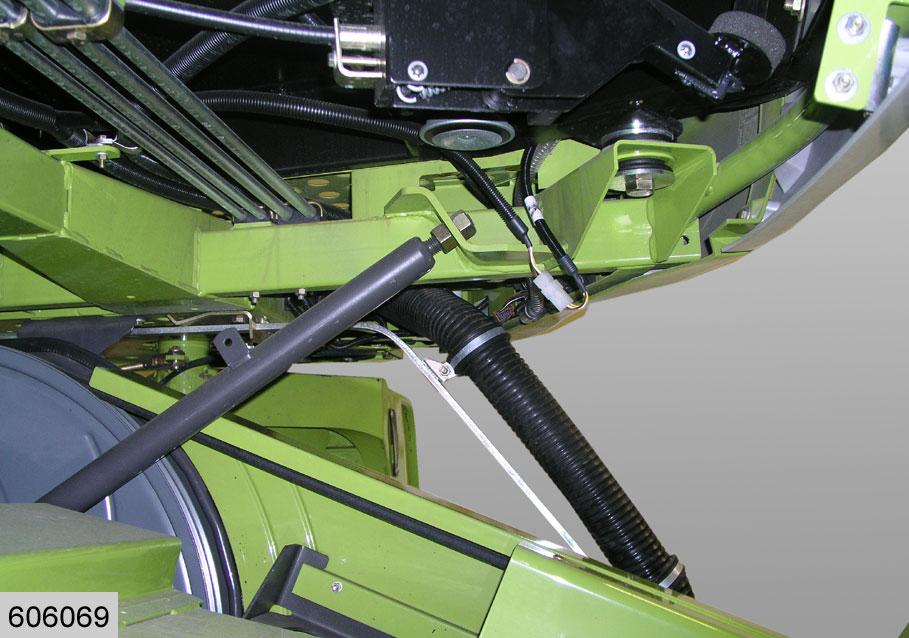

Kabelsätze(7) an vorhandene Kabelsätze anschließen. (Abb.16,17)

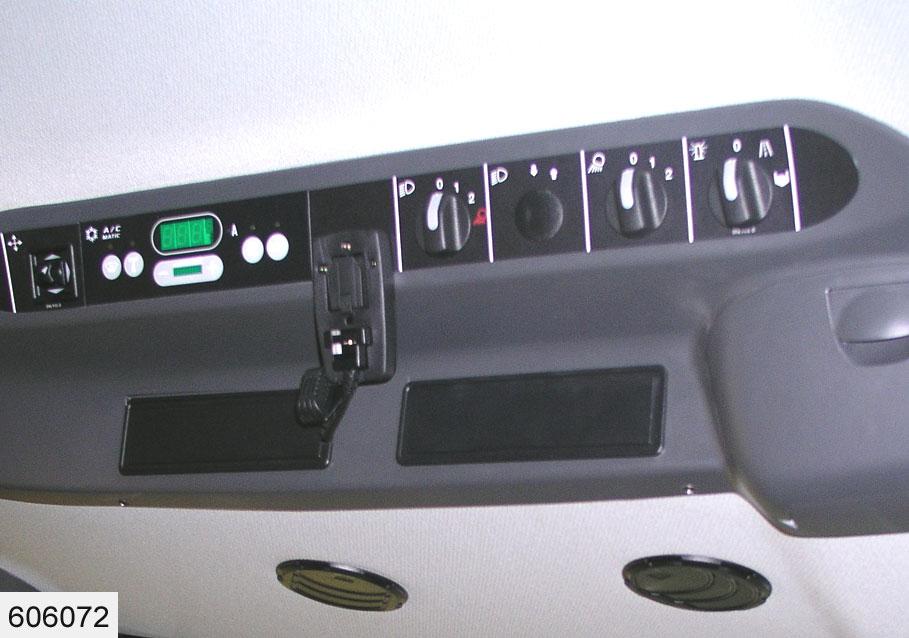

Die Befestigungsschrauben der Blende(B) herausdrehen lösen und die Blende etwas vorziehen. Blindstopfen(S) herausnehmen. (Abb.18)

16

7

S

B 17

18
