Hauben hochstellen .......................................................... 6

F

E R

LEXION

6

1 5 34

35

6.Zunächst die Scheiben(E) unter den

Fangzapfen(F), auf der höher gelegenen Seite herausnehmen. Dazu die Sechskantschraube(R) herausschrauben und den Fangzapfen etwas anheben. 7.Nach dem Entfernen der Scheiben, Fangzapfen wieder festschrauben und Maispflücker anbauen. 8.Falls dieses noch nicht ausreichend ist, so können auf der gegenüberliegenden Seite die entnommenen Scheiben noch hinzugefügt werden. (Abb.31,32,33,34)

Maispflücker verriegeln

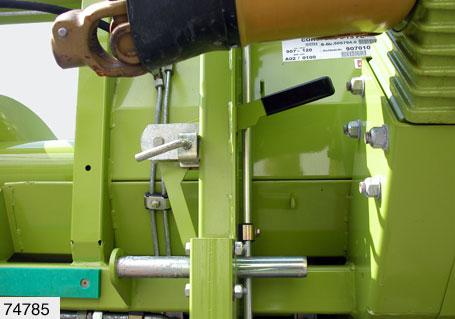

1.Auf der rechten Seite Sicherungsbolzen(6) vor dem Betätigen des Hebels(5) herausziehen. 2.Hebel(5) nach unten drücken um den Maispflücker am Einzugskanal zu verriegeln. • Die Verriegelungsbolzen(1) der linken und rechten Seite sind über ein Gestänge miteinander verbunden. 3.Sicherstellen, dass Hebel(5) nach dem Verriegeln durch Sicherungsbolzen(6) arretiert ist. (Abb.35)
