Gelenkwellen anschließen ............................................... 6

U O

D

S A

7

8

9 FAHRBELEUCHTUNG MÄHDRESCHERUND SCHALTER MAISPFLÜCKER KLAPPEN

ANBAUEN (NUR FÜR LEXION)

Fahrbeleuchtung bei Straßenfahrt

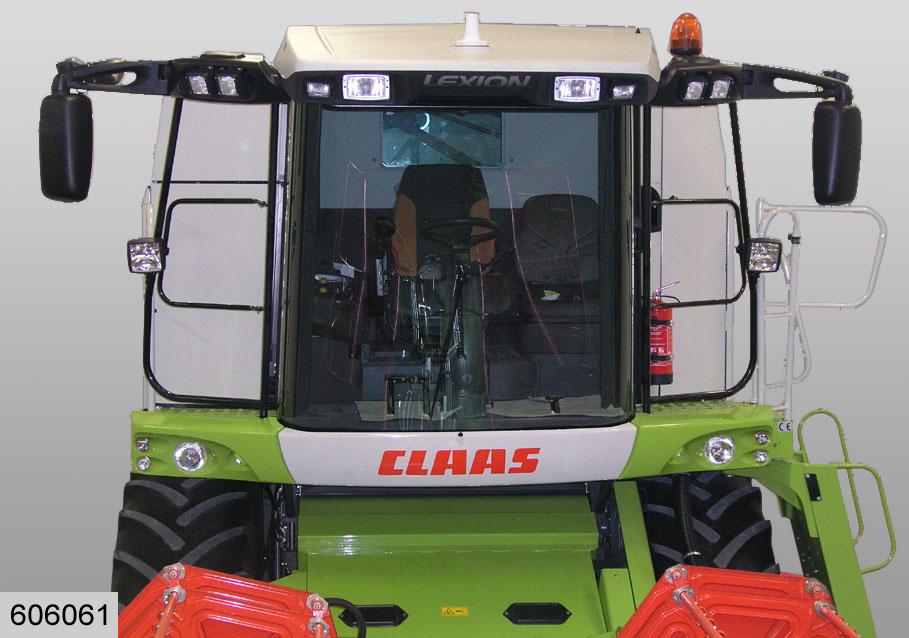

Die normale, vordere Fahrbeleuchtung des Mähdreschers wird durch das in Transportstellung eingeklappte Schneidwerk verdeckt. Bei Fahrten auf öffentlichen Straßen und Wegen muss die Fahrbeleuchtung deshalb auf die höher angebrachten Scheinwerfer(A) umgeschaltet werden. (Abb.7)

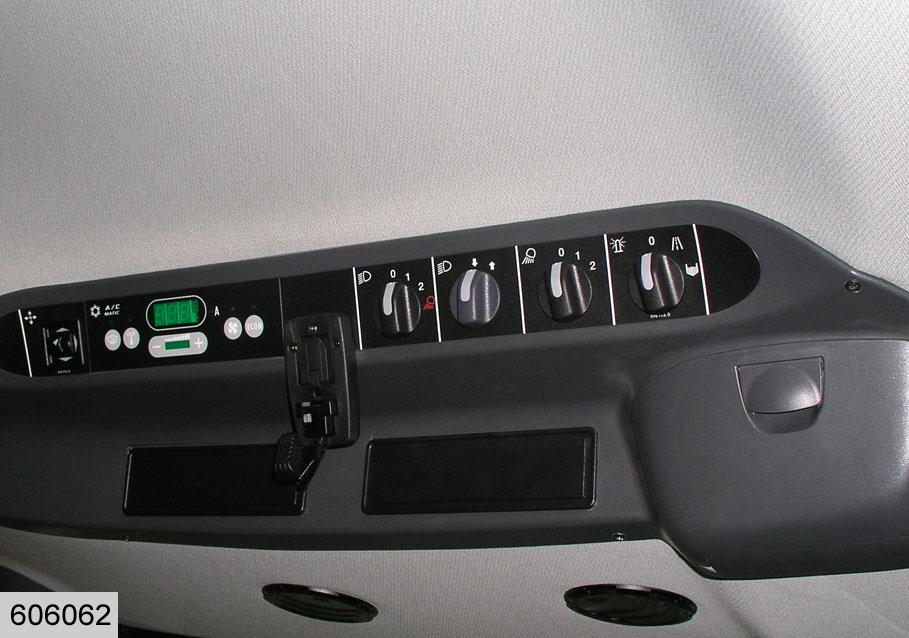

Fahrlicht umschalten (bis Masch.-Nr. ...) • Fahrbeleuchtung wie gewöhnlich einschalten. • Drehschalter(D) auf Position(O) schalten.

Die Fahrbeleuchtung ist nun oben eingeschaltet und unten ausgeschaltet. O = Obere Scheinwerfer ein U = Untere Scheinwerfer ein (Abb.8)

Fahrlicht umschalten (ab Masch.-Nr. ...) Auf der linken Seite unter dem Fahrerstand befindet sich die Steckverbindung(S) zum Umschalten der Fahrbeleuchtung. Steckerposition „Kabel oben“ = untere Scheinwerfer ein. Steckerposition „Kabel unten“ = obere Scheinwerfer ein. Siehe auch Aufkleber. • Fahrbeleuchtung wie gewöhnlich einschalten. (Abb.9)
