Hauben ver- und entriegeln .............................................. 6

LEXION

LEXION 452-468 2

3

LEXION 541-548, 580-586, 589

A

72511

4

STOP

4

ON 31

32

33 Anbau an Mähdrescher mit Auto-Contour-System

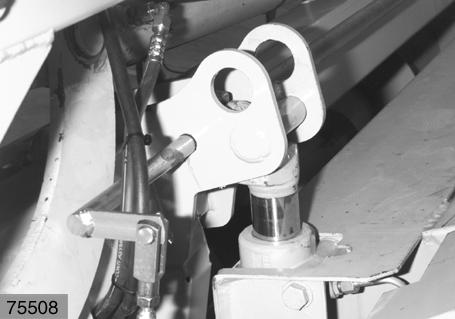

Vor dem Anbauen des Maispflückers müssen beide Fangzapfenzylinder am Einzugskanal des Mähdreschers um ca.40 mm (Mittelstellung) ausgefahren sein.

Anbau des Maispflückers

Hinweis!

Es ist darauf zu achten, dass die Gelenkwellen des Maispflückers auf beiden Seiten der Maschine mit den Antriebswellen des Mähdreschersfluchten.

1.Den Mähdrescher soweit an den Maispflücker heranfahren, dass die Fangzapfen(3) am Einzugskanal unter den Fangbolzen(2) der oberen

Pflückertraverse stehen.

2.Durch Betätigung des Tastschalters am Multifunktionshebel den Maispflücker anheben. 4 = anheben – siehe auch Betriebsanleitung des Mähdreschers. 3.Flucht der Gelenkwellenanschlüsse mit den

Antriebswellen kontrollieren, ggf. die Einstellung der Fangzapfen korrigieren.

Hinweis!

Falls erforderlich kann durch Verlagerung der Scheiben(E) unterhalb der Fangzapfen(F) die Lage des Maispflückers verändert werden. Ab Werk sind je 2Scheiben (43x53x3) beigelegt.

Dazu wie folgt vorgehen: 4.Mähdrescher mit dem Maispflücker auf eine ebene, waagerechte und feste Stelle fahren. 5.Maispflücker abstellen. –siehe Maispflücker abbauen – LEXION auf

Seite6.17.
